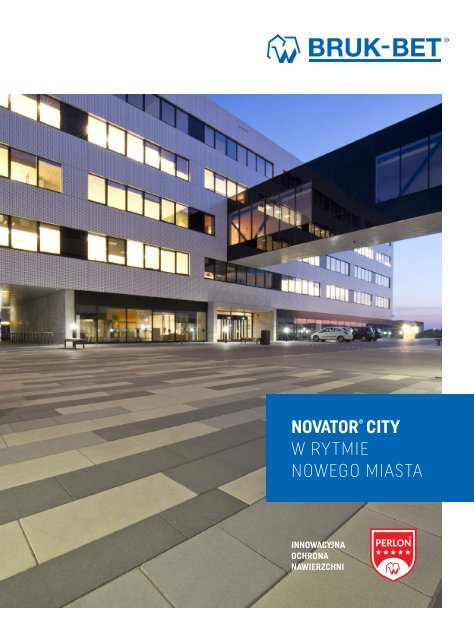

NOVATOR ® CITY<br />
W RYTMIE<br />
NOWEGO MIASTA<br />
INNOWACYJNA<br />
OCHRONA<br />
NAWIERZCHNI<br />
PERLON
NOWE<br />
MIASTO<br />
MIASTO NASZYCH MARZEŃ ORAZ NASZEGO STATUSU<br />
3<br />
4<br />
6<br />
10<br />
12<br />
14<br />
16<br />
20<br />
24<br />
26<br />
41<br />
73<br />
Nowe Miasto<br />
Elastyczność w pełnym wymiarze<br />
System <strong>Novator</strong>® <strong>City</strong> formaty<br />
Techniczne uwarunkowania<br />
Indywidualność projektu<br />
Geometryczna strona Designu<br />
Kolorystyczna strona Designu<br />
Estetyczna i ekonomiczna funkcjonalność<br />
Budowanie bez barier<br />
Nowe miasto w komplecie<br />
Przykłady realizacji<br />
Wskazówki wykonawcze<br />
<strong>Novator</strong> ® <strong>City</strong> to system kostek i płyt brukowych nowej<br />
generacji dedykowany dla nowoczesnej przestrzeni użyteczności<br />
publicznej.<br />
Zbyt często w zabudowie miejskiej dominują popularne<br />
drobnowymiarowe kostki brukowe jak np. Behaton,<br />
Holland oraz różnego rodzaju starobruki typu Nostalit ®<br />
itp. Kostki te stanowią pojedyncze rozwiązania, które<br />
nie tylko się opatrzyły pod względem wzornictwa<br />
i kolorystyki oraz nie spełniają już obecnych kryteriów<br />
oczekiwań inwestorów i projektantów, chcących w indywidualny,<br />
a zarazem systemowy i nowatorski sposób<br />
kształtować przestrzeń publiczną.<br />
3
SWOBODA KREACJI<br />
ELASTYCZNOŚĆ W PEŁNYM WYMIARZE<br />
System <strong>Novator</strong> ® <strong>City</strong> tworzą zróżnicowane wymiarowo<br />
modularne kostki brukowe oraz płyty wielkoformatowe<br />
o grubościach 8, 12 i 16 cm.<br />
O płytach wielkoformatowych mówimy wówczas gdy;<br />
stosunek długości nominalnej do grubości nominalnej<br />
jest większa od 4, stosunek szerokości nominalnej do<br />
długości nominalnej jest większa lub równa 0,4 oraz długość<br />
nominalna jest większa niż 600 mm, ale nie przekracza<br />
1250 mm.<br />
DELIKATNE MIKROFAZOWE<br />
WYKOŃCZENIA NAWIERZCHNI<br />
GŁADKIE, NOWOCZESNE<br />
POWIERZCHNIE,<br />
ODPORNE NA POŚLIZG<br />
MOŻLIWOŚĆ ŁĄCZENIA<br />
FORMATÓW<br />
Kostki posiadają gładkie powierzchnie i delikatne mikrofazowe<br />
wykończenia krawędzi.<br />
Zgodnie z PL EN 1338 ( kostki z betonu) i PL EN 1339<br />
(płyty z betonu) odchyłki wymiarowe wynoszą ± 4 mm.<br />
Jednak ze względu na trudność wyrównywania płyt<br />
przez zawibrowanie tolerancja musi zostać zmniejszona<br />
do ± 2 mm.<br />
SZEROKIE MOŻLIWOŚCI<br />
KSZTAŁTOWANIA SIATKI<br />
SPOIN<br />
Płyty wielkoformatowe BRUK-BET <strong>Novator</strong> ® <strong>City</strong> zapewniają<br />
dokładność ± 2 mm poprzez zastosowanie<br />
kalibracji grubości. Ta operacja technologiczna polega<br />
na zeszlifowaniu dolnej powierzchni płyt do wymaganej<br />
grubości pozwala na ich perfekcyjną płaskość.<br />
Kostki i płyty posiadają system zazębiających się dystansów<br />
o module 2,5 (5) cm, niewidocznych po zabudowie,<br />
jednak bardzo ważnych dla przenoszenia obciażeń<br />
i stabilności nawierzchni.<br />
Największe płyty brukowe w wymiarze XL są nowym rozwiązaniem<br />
w Polsce, a ich stosowanie dużym architektonicznym<br />
wyzwaniem dla najbardziej reprezentacyjnych<br />
stref i placów miejskich.<br />
Elastyczność w doborze formatów czyni system niezwykle<br />
kreatywnym, dającym możliwość kształtowania siatki<br />
spoin i podziałów oraz wzorów ułożenia.<br />
SYSTEM<br />
ZAZĘBIAJĄCYCH SIĘ<br />
DYSTANSÓW<br />
4<br />
5
SYSTEM NOVATOR ® CITY<br />
GRUBOŚĆ 8 cm<br />
FORMATY:<br />
[cm] 80x80 80x40 60x60 60x40 60x30 60x20 40x40 45x30 30x30 40x20 30x20 20x20 15x20 42,6x30x15<br />
TOLERANCJA<br />
GRUBOŚCI:<br />
± 2 mm<br />
80x80<br />
30<br />
15<br />
60x60<br />
42,6<br />
80x40<br />
60x40<br />
40x40<br />
SZEROKOŚĆ FUGI:<br />
3-10 mm<br />
60x30<br />
45x30<br />
30x30<br />
WYMIAR RASTROWY<br />
[ WYMIAR NOMINALNY + 1/2 SZEROKOŚCI FUGI ]<br />
60x20 40x20<br />
30x20 20x20 15x20<br />
WYMIAR NOMINALNY<br />
6<br />
7
GRUBOŚĆ 12 cm<br />
GRUBOŚĆ 16 cm<br />
FORMATY:<br />
FORMATY:<br />
[cm] 120x60 90x60 80x80 80x40 60x60 60x40 60x30 60x20 40x40 45x30 30x30 40x20 30x20 20x20 15x20 [cm] 60x40 60x30 30x20<br />
60x40<br />
120x60<br />
90x60<br />
60x60<br />
60x30<br />
30x20<br />
80x80<br />
80x40<br />
60x40<br />
40x40<br />
60x30<br />
45x30<br />
30x30<br />
60x20<br />
40x20<br />
30x20<br />
20x20<br />
15x20<br />
8<br />
9
ODPORNOŚĆ NA OBCIĄŻENIA<br />
BEZPIECZNA GRUBOŚĆ<br />
PŁYT WIELKOFORMATOWYCH<br />
Samochody<br />
osobowe<br />
do 3,5 t<br />
Grubość 8 [cm]<br />
Formaty [cm]<br />
Siła niszcząca<br />
kN<br />
80x80 13<br />
80x40 12<br />
60x60 24<br />
60x40 16<br />
60x30 15<br />
60x20 8<br />
42,6x30x15 9<br />
Samochody<br />
ciężarowe<br />
do 10 t<br />
Grubość 8 [cm]<br />
Formaty [cm]<br />
Siła niszcząca<br />
kN<br />
40x40 27<br />
45x30 29<br />
30x30 29<br />
40x20 13<br />
30x20 18<br />
20x20 30<br />
15x20 23<br />
Samochody<br />
osobowe<br />
do 3,5 t<br />
Grubość 12 [cm]<br />
Formaty [cm]<br />
Siła niszcząca<br />
kN<br />
Płyty wielkoformatowe przeznaczone są do reprezentacyjnych<br />
placów miejskich i stref ruchu pieszego<br />
z ruchem dostawczym i załadowczym oraz dróg<br />
o ograniczonych prędkościach do 30 km/h. Przyjmuje się<br />
ogólną zasadę, ze płyty o stosunku szerokości do długości<br />
mniejszym od 0,4 nie nadają się do ruchu ciężkiego.<br />
120x60 27<br />
90x60 36<br />
80x80 28<br />
80x40 29<br />
60x60 57<br />
60x40 36<br />
60x30 28<br />
60x20 18<br />
TECHNICZNE UWARUNKOWANIA<br />
Zgodnie z PN EN 1338 wytrzymałość na rozłupywanie<br />
dla kostek <strong>Novator</strong> powinna wynosić nie mniej niż 3,6<br />
N/mm 2 . Dla płyt wielkoformatowych norma PN EN 1339<br />
określa wytrzymałość na rozciąganie przy zginaniu ≥ 5,0<br />
N/mm 2 oraz klasę 3.<br />
Płyty wielkoformatowe <strong>Novator</strong> ® <strong>City</strong> posiadają zwiększoną<br />
wytrzymałość na rozciąganie przy zginaniu do ≥6<br />
N/mm 2 , przez co posiadają większą trwałośći mogą być<br />
bardziej obciążane.<br />
Odporność na warunki atmosferyczne wg PN EN 1338<br />
i PN EN 1339 okresla klasa 3 (≤1kg/m 2 ) zapewniając pełną<br />
mrozoodporność z udziałem soli odladzających.<br />
Kostki i płyty brukowe posiadają najwyższą klasę ścieralności<br />
4 (I).<br />
Natężenie ruchu ma duży wpływ na wymaganą grubość<br />
płyt wielkoformatowych. Dla ruchu spokojnego i słabego<br />
tzn. regularnego użytkowania przez samochody osobowe<br />
oraz dostawcze oraz okazyjnie przez samochody<br />
ciężkie należy stosować płyty grubości 12 cm. Dla ruchu<br />
średniego i dużego tzn. regularnego użytkowania przez<br />
pojazdy ciężkie należy stosować płyty o długości nie<br />
większej niż 60 cm i grubości 16 cm. Kostki brukowe<br />
<strong>Novator</strong> <strong>City</strong> mając mniejsze wymiary przenoszą większe<br />
obciążenia przy mniejszych grubościach. Nie stawia się<br />
im ograniczeń wymaganych dla płyt wielkowymiarowych.<br />
Wszystkie te czynniki powinny być brane pod uwagę<br />
przy projektowaniu nawierzchni ponieważ mają zasadnicze<br />
znaczenie dla zapewnienia trwałości i poprawnego<br />
użytkowania.<br />
Tabela ilustruje obciążenia niszczące oraz rodzaj dopuszczalnych<br />
obciążeń dla poszczególnych formatów oraz<br />
grubości.<br />
Samochody<br />
ciężarowe<br />
do 10 t<br />
Samochody<br />
ciężarowe<br />
powyżej 10 t<br />
Samochody<br />
ciężarowe<br />
powyżej 10 t<br />
Grubość 12 [cm] Siła niszcząca<br />
Formaty [cm]<br />
kN<br />
45x30 38<br />
40x20 29<br />
30x20 40<br />
Grubość 12 [cm] Siła niszcząca<br />
Formaty [cm]<br />
kN<br />
40x40 58<br />
30x30 60<br />
20x20 67<br />
15x20 50<br />
Grubość 16 [cm] Siła niszcząca<br />
Formaty [cm]<br />
kN<br />
30x20 72<br />
60x30 49<br />
60x40 65<br />
10<br />
11
SWOBODA KREACJI<br />
INDYWIDUALNOŚĆ PROJEKTU<br />
Dzięki systemowi kostek i płyt <strong>Novator</strong> ® <strong>City</strong> możliwe<br />
jest wykonywanie zindywidualizowanych projektów architektonicznych<br />
dostosowanych do charakteru miejsca<br />
oraz jego przeznaczenia. Dobór kostek i płyt pod względem<br />
architektonicznym z uwzględnieniem zaleceń obciążalności<br />
zapewnia trwałość oraz design nawierzchniom.<br />
Możecie Państwo wybrać dowolny format oraz typ powierzchni<br />
wraz z kolorystyką. Dla każdego projektu ze<br />
względu na techniczne i ekonomiczne uwarunkowania<br />
produkcyjne określamy minimalną ilość asortymentu.<br />
Zazwyczaj jest to 250 m 2 .<br />
12<br />
13
PRAKTYKA I DOŚWIADCZENIE<br />
WSPARCIE PROJEKTOWE<br />
www.bruk-bet.pl/wizualizer<br />
Pomocną rolę przy wstępnej aranżacji dla wyboru formatów i kolorystyki odgrywa wizualizer.<br />
Znajdziecie go Państwo na naszej stronie internetowej www.bruk-bet.pl.<br />
W zakładce „dla architektów” znajduje się biblioteka CAD z dostępnymi teksturami z kolorami<br />
produktów oraz pliki PAT z wzorami ułożeń.<br />
Oferujemy wsparcie i współpracę dla architektów i projektantów. Wspieramy naszym<br />
doświadczeniem i służymy pomocą przy inwestycjach gdzie mogą zostać zastosowane<br />
wyroby Bruk-Bet. W naszej ofercie dysponujemy bardzo szerokim asortymentem, który<br />
można zastosować na inwestycjach komercyjnych, publicznych, prywatnych oraz drogowych.<br />
Służymy pomocą opartą na wieloletnim praktycznym doświadczeniu w doborze<br />
odpowiednich wyrobów, tworzeniu koncepcji i aranżacji otoczenia. Naszym partnerom<br />
oferujemy komplementarną ofertę wyrobów, wsparcie techniczne, wsparcie projektowe.<br />
Zapraszamy do podjęcia współpracy.<br />
Wszelkie pytania dotyczące oferty produktowej dedykowanej dla przestrzeni miejskiej prosimy<br />
kierować na adres mailowy: nowemiasto@bruk-bet.pl<br />
Wzorce produktów <strong>Novator</strong> ® są dostępne u kierowników ds. rozwoju inwestycji Prestige<br />
oraz w naszych ogrodach wystawowych.<br />
GŁÓWNY KOORDYNATOR<br />
Tomasz Kopyra<br />
tel. 694 404 695<br />
tomasz.kopyra@bruk-bet.pl<br />
REGION PÓŁNOCNY-ZACHÓD<br />
(Zachodniopomorskie, Pomorskie, Kujawsko-Pomorskie, Warmińsko-Mazurskie, Wielkopolskie)<br />
Paweł Szubski<br />
tel: 882 340 956<br />
pawel.szubski@bruk-bet.pl<br />
REGION PÓŁNOCNY-WSCHÓD<br />
(Podlaskie, Mazowieckie, Lubelskie, Łódzkie)<br />
Agnieszka Miłoszewska<br />
tel: 660 430 222<br />
agnieszka.miloszewska@bruk-bet.pl<br />
REGION POŁUDNIE<br />
(Małopolskie, Świętokrzyskie, Podkarpackie, Śląskie, Opolskie, Dolnośląskie, Lubuskie)<br />
Mateusz Faba<br />
tel: 532 859 270<br />
mateusz.faba@bruk-bet.pl<br />
www.bruk-bet.pl/dla-architektow<br />
14<br />
15
SWOBODA WYBORU<br />
PRZYKŁADOWE WZORY UŁOŻEŃ<br />
Dodatkowe przykłady wzorów ułożeń str. 52<br />
GEOMETRYCZNA STRONA DESIGNU<br />
Geometryczność, czysta forma oraz transparentność są<br />
główną cechą systemu <strong>Novator</strong> ® oraz synonimem nowoczesności.<br />
Różnorodność pojedynczych formatów daje<br />
szerokie spektrum możliwości wyboru przez inwestora<br />
i projektanta optymalnej wymiarowo kostki i płyty oraz<br />
możliwość ich łączenia.<br />
Istnieje możliwość łączenia w jednej zabudowie kilku formatów,<br />
zarówno w ułożeniach rzędowych, pasmowych,<br />
strefowych oraz modularnych lub przypadkowych.<br />
16<br />
17
IDEALNE DOPASOWANIE<br />
TYPY NAWIERZCHNI<br />
COLOR RUSTICAL ® MULTIGRAN ®<br />
Wysokojakościowe pigmenty oraz dodatkowo<br />
ochrona Perlon zapewniają trwałość<br />
kolorystyki.<br />
Obróbka śrutowania ukazuje piękno struktury<br />
użytych materiałów, odkrywając nieco<br />
zmatowione drobnoziarniste kruszywa szlachetne.<br />
Wymywanie wodą zaczynu cementowego<br />
odkrywa przepiękną kompozycję barw kruszyw<br />
szlachetnych (granit, kwarc, marmur,<br />
bazalt).<br />
SATINO COLOR-MIX ® METALIC<br />
Obróbka delikatnego śrutowania i satynowania<br />
wygładzającego.<br />
Kolory podstawowe przenikają się pasmowo<br />
na każdym elemencie, a ułożona z nich nawierzchnia<br />
stanowi wyjątkowo dynamiczną<br />
kompozycję.<br />
Technika nadawania powierzchni metalizowanego<br />
charakteru.<br />
KOLORYSTYCZNA STRONA DESIGNU<br />
System <strong>Novator</strong> ® <strong>City</strong> daje możliwość kształtowania<br />
optyki nawierzchni przez indywidualny wybór dowolnej<br />
powierzchni licowej, zarówno kolorystyki jak i rodzaju obróbki<br />
powierzchni. Bogata różnorodność ciepłych i zimnych<br />
kolorów, zarówno jasnych jak i ciemnych, pozwala<br />
dostosować tą cechę projektowanej nawierzchni do<br />
charakteru i kolorystyki zabudowy. System <strong>Novator</strong> ® odpowiednio<br />
zaprojektowany pasuje do nowoczesnej oraz<br />
starej zabudowy. Dla nowoczesnych rozwiązań istnieje<br />
również możliwość łączenia pasujących do siebie kolorów<br />
w jednej zabudowie tworząc wzory kolorystyczne.<br />
Powierzchnie Metalic nie są zalecane do regularnego<br />
użytkowania przez ciężkie samochody osobowe oraz<br />
autobusy.<br />
TERAZZO ®<br />
Obróbka szlifowania ukazująca nie tylko<br />
drobne ziarna kruszyw szlachetnych, ale<br />
także szlify grubych frakcji, tworząc lastryko<br />
najwyższej próby.<br />
TERATEC<br />
Technika obróbki polegająca na szlifowania,<br />
a następnie piaskowaniu powierzchni.<br />
18<br />
19
WZORNIKI NAWIERZCHNI<br />
WZORNIKI NAWIERZCHNI<br />
COLOR<br />
LAMINO 5<br />
COLOR-MIX ®<br />
LAMINO 1 LAMINO 3<br />
LAMINO 5<br />
biały szary jasny kremowy szary ciemny<br />
pastelowa harmonia<br />
wapień krem jurajski<br />
wapień szary<br />
wapień muszlowy<br />
karbon<br />
cappuccino<br />
wapień spiżowy<br />
ruda kobaltu<br />
wapień dewoński<br />
SATINO<br />
LAMINO 5<br />
METALIC<br />
LAMINO 5<br />
jasno szare szare stalowe<br />
perła biało-srebrna<br />
perła kremowo-beżowa<br />
perła srebrno-stalowa<br />
perła stalowo-srebrna<br />
RUSTICAL<br />
LAMINO 5<br />
TERATEC<br />
LAMINO 5<br />
granodioryt granit kremowy granit szary granit czarny<br />
granodioryt<br />
granit kremowy<br />
granit szary<br />
granit czarny<br />
MULTIGRAN ®<br />
TERAZZO ®<br />
LAMINO 5<br />
kokos<br />
grano jasne<br />
sjenit<br />
grano żółty<br />
granodioryt<br />
granit kremowy<br />
granit szary<br />
granit czarny<br />
grano brązowy<br />
grano stalowe<br />
grano czarny<br />
20<br />
21
OCHRONA NAWIERZCHNI PRZED ZABRUDZENIEM<br />
LAMINO 1<br />
PERLON PERLON PERLON<br />
Hydrostop -ochrona podstawowa polega na objętościowej<br />
hydrofobizacji betonu w trakcie produkcji.<br />
Jej namacalnym skutkiem jest poprawa parametrów<br />
technicznych: zmniejszenie nasiąkliwości<br />
i podciągania kapilarnego oraz znaczące ograniczenie<br />
wykwitów wapiennych. To działanie ochronne<br />
uwidacznia się również w większej odporności na<br />
zabrudzenia oraz ułatwieniu renowacji powierzchni<br />
wyrobów. Dla zwiększenia ochrony powierzchni<br />
stosowane są powłoki ochronne. Powierzchnie HS<br />
można impregnować po zabudowie wyrobów Renovatorem<br />
BRUK-BET ® lub pokrywać impregnatem<br />
laminującym Renovator BRUK-BET Lamino ® .<br />
LAMINO 3<br />
PERLON PERLON PERLON PERLON PERLON<br />
PERLON PERLON PERLON<br />
PER<br />
PERLON<br />
ESTETYCZNA I EKONOMICZNA<br />
FUNKCJONALNOŚĆ<br />
Ochrona polega na laminacji, czyli powlekaniu na<br />
etapie produkcji odpowiednimi środkami modyfikowanych<br />
żywic o zaplanowanych własnościach fizycznych<br />
i użytkowych. Głównym celem skutecznej<br />
ochrony przed zabrudzeniem jest stworzenie warstwy<br />
izolacyjnej zapobiegającej wnikaniu zabrudzeń<br />
w strukturę betonu jak również migrację wykwitów<br />
z betonu na jego powierzchnię. Tzw. oddychanie<br />
betonu nie ma tutaj znaczenia ponieważ nie jest to<br />
materiał ścienny lecz posadzkowy.<br />
Estetyka systemu <strong>Novator</strong> ® <strong>City</strong> to nie tylko piękne powierzchnie<br />
wykonane w różnorodnej kolorystyce, z zastosowaniem<br />
unikatowych metod obróbki ale również<br />
utrzymanie tych cech w czasie. Szczególnego znaczenie<br />
ma tutaj niska podatność na zabrudzenia oraz łatwość<br />
czyszczenia i renowacji. Utrzymanie czystości i estetyki<br />
jest obecnie wizytówką dobrze zarządzanego miasta<br />
oraz jego funkcjonalnych stref, a także gospodarności<br />
i cywilizacyjnego statusu.<br />
Dla trzymania czystości estetyki nawierzchni w przestrzeni<br />
publicznej <strong>Novator</strong> ® <strong>City</strong> posiada ochronę powierzchni<br />
Perlon ® .<br />
LAMINO 5<br />
PERLON PERLON PERLON<br />
Powierzchnie z ochroną Perlon ® po opadach atmosferycznych<br />
posiadają własność perlenia wody<br />
(tworzenia kropel). Spełnione są wymagania normowe<br />
w zakresie odporności na poślizg.<br />
Wskaźnik ochrony powierzchni LAMINO ® określa<br />
trzy poziomy odporności na zabrudzenia<br />
LAMINO ® 1, LAMINO ® 3 i LAMINO ® 5.<br />
22<br />
23
WSKAŹNIKI OCHRONY POWIERZCHNI LAMINO ®<br />
SYSTEM OCHRONY UMOŻLIWIA ŁATWE USUWANIE PLAM BEZ<br />
POZOSTAWIANIA ŚLADÓW<br />
PERLON<br />
PERLON<br />
PERLON PERLON PERLON<br />
PERLON PERLON PERLON<br />
LAMINO ® 1 LAMINO ® 3 LAMINO ® 5<br />
produkty żywnościowe<br />
wino<br />
LAMINO ® 1 jako impregnacja na eta-<br />
LAMINO ® 3 jest bardzo dobrą ochro-<br />
LAMINO ® 5 stanowi optymalną<br />
pie produkcji zapewnia dobrą ochro-<br />
ną przed zabrudzeniami i zielonymi<br />
ochronę powierzchni przed zabru-<br />
nę przed zabrudzeniami. Pory kapi-<br />
porostami ponieważ pory są w znacz-<br />
dzeniami. Wszystkie pory w warstwie<br />
larne w betonie są w ograniczonym<br />
nej mierze zamknięte i brud nie może<br />
przypowierzchniowej są zamknięte<br />
zakresie zamknięte, przepuszczalność<br />
jest nadal zachowana. Dodatkowo<br />
wnikać tak szybko. To daje więcej czasu<br />
na zmycie lub szczotkowanie ciepłą<br />
i wypełnione, zaś powierzchnia licowa<br />
pokryta jest powłoką o grubości<br />
guma do żucia<br />
olej<br />
powierzchnie uzyskują wzmocnienie<br />
wodą z mydłem przed pojawieniem<br />
kilkudziesięciu mikrometrów na sku-<br />
kolorystyczne. Zabrudzenia nale-<br />
się plam. Przepuszczalność pary wod-<br />
tek kilkuwarstwowego powlekania<br />
ży usuwać jak najszybciej. Działanie<br />
nej jest nadal zachowana. Zabezpie-<br />
środkami ochronnymi. Zalakowane<br />
impregnujące w czasie zmniejsza się<br />
czone powierzchnie są mniej podatne<br />
powierzchnie posiadają odpowiednio<br />
i może być przywrócone po okresie<br />
na powstawanie wykwitów, bardziej<br />
zaplanowany do charakteru wyrobów<br />
ok. 3 lat przez impregnację użytkowa-<br />
odporne na zarysowania, posiadają<br />
poziom połysku. Nawet najtrudniej-<br />
nej nawierzchni Renovatorem BRUK-<br />
zwiększoną stabilność kolorów i mro-<br />
sze zabrudzenia są łatwe do całkowi-<br />
-BET ® Lamino.<br />
zoodporność oraz odporność na ście-<br />
tego usunięcia, w tym po dłuższym<br />
ranie. Posiadają charakterystyczny<br />
czasie oddziaływania. Powierzchnie<br />
dyskretny połysk. Działanie ochronne<br />
nie wymagają zasadniczo konserwa-<br />
w czasie zmniejsza się, ale może być<br />
cji w trakcie użytkowania. Po wymy-<br />
przywrócone przez powtórne po-<br />
ciu wyglądają jak nowe. Zalecana jest<br />
wlekanie użytkowanej nawierzchni<br />
jednak renowacja po okresie ok. 10<br />
w okresie ok. 5 lat Renovatorem<br />
lat użytkowania oraz wykonania za-<br />
BRUK-BET ® Lamino.<br />
prawek bezpośrednio po wgłębnych<br />
uszkodzeniach mechanicznych nawierzchni<br />
Renovatorem BRUK-BET ®<br />
Lamino.<br />
24<br />
25
ELEMENTY INTEGRACYJNE<br />
Komunikacja w dużych przestrzeniach<br />
W przestrzeniach o dużej szerokości lub w szczególnie<br />
istotnych obiektach, np. na dworcach kolejowych, stacjach<br />
metra, zaleca się projektowanie ścieżek dotykowych<br />
dla osób z dysfunkcją wzroku. Ścieżki kierunkowe<br />
wykonuje się w postaci ciągów ułożonych z płyt brukowych<br />
o pasmowo-rowkowym wzorze dotykowym. Na<br />
zewnątrz ścieżki dotykowe mogą ułatwiać odnalezienie<br />
wejścia do budynku, czy dotarcie do przejścia dla pieszych.<br />
wynosić 120 cm długość pojedynczego biegu pochylni nie<br />
może przekraczać 9 m.<br />
Produkty dedykowane: płyty brukowe <strong>Novator</strong> ® <strong>City</strong> lub Rezydencja<br />
® Architect.<br />
BUDOWANIE BEZ BARIER<br />
Bariery architektoniczne to wszelkie utrudnienia występujące<br />
w budynku i jego elementach zewnętrznych, które<br />
ze względu na rozwiązania techniczne, konstrukcyjne<br />
lub warunki użytkowania uniemożliwiają lub zmniejszają<br />
swobodę ruchu osobom niepełnosprawnym, starszym<br />
oraz rodziną z małym dzieckiem.<br />
Likwidacja barier ma na celu umożliwienie, lub w znacznym<br />
stopniu ułatwienie, wykonywania podstawowych,<br />
codziennych czynności i kontaktów z otoczeniem.<br />
W szczególności ma to znaczenie w przestrzeni publicznej<br />
miejskiej, gdzie należy stosować odpowiednie oznakowania<br />
i sygnalizację oraz rozwiązania architektoniczne<br />
ułatwiające dostępność dla osób z ograniczoną zdolnością<br />
ruchową lub z dysfunkcją wzroku.<br />
Szczegółowe przepisy regulujące dostosowanie budynków<br />
do potrzeb osób niepełnosprawnych znajdują się<br />
w Rozporządzeniu Ministra Infrastruktury z dnia 12<br />
kwietnia 2002 r. w sprawie warunków technicznych,<br />
jakim powinny odpowiadać budynki i ich usytuowanie<br />
(Dz. U. Nr 75, poz. 690 z 2002 r. z późn. zm.) oraz<br />
w normie europejskiej ISO 21542:2011 Building construction<br />
— accessibility and usability of the built environment<br />
(Budownictwo – dostępność i użytkowalność<br />
środowiska zabudowanego).<br />
Na granicy pomiędzy chodnikiem a jezdnią, na całej szerokości<br />
przejścia, należystosować poziome dotykowe znaki<br />
ostrzegawcze, w postaci płyt brukowych o określonym wzorze<br />
dotykowym w formie wypustek punktowych oraz płyt<br />
pasmowo-rowkowych. Wewnątrz obiektów budowlanych<br />
ścieżki prowadzą od wejścia do istotnych przestrzeni, np. recepcji,<br />
kas, toalet, poczekalni. Produkty dedykowane: płyty<br />
integracyjne<br />
Pochylnie i podjazdy dla wózków<br />
Pochylenie i podjazdy są to podesty komunikacyjne umożliwiające<br />
pokonanie różnicy poziomów terenu dla wózków<br />
inwalidzkich i dziecięcych. Pochylenie powinny spełniać<br />
określone wymagania wymiarowe. Nawierzchnię biegu pochylni<br />
jak i spoczników należy wykonać z płyt brukowych<br />
lub posadzkowych zapewniających antypoślizgowość powierzchni.<br />
Szerokość i długość- szerokość płaszczyzny ruchu<br />
pochylni przeznaczonej dla osób niepełnosprawnych musi<br />
Oznaczenia na pochylni<br />
Początek i koniec biegu pochylni powinny być wyróżnione<br />
przy pomocy kontrastowego koloru oraz zmiany w fakturze,<br />
bądź sprężystości nawierzchni. Szerokość takiego pasa powinna<br />
wynosić min. 30 cm.<br />
Produkty dedykowane: płyty brukowe <strong>Novator</strong> ® <strong>City</strong>, Rezydencja<br />
® Architect lub Rezydencja ® Architect Fotoline ® .<br />
Krawężniki<br />
Pochylnia powinna być wyposażona w obrzegowanie<br />
o wysokości minimum 7 cm.<br />
Produkty dedykowane: elementy ścienne Abakus, palisady<br />
Modero lub palisady <strong>Novator</strong> ®.<br />
26<br />
27
PRODUKTY KOMPLEMENTARNE<br />
SIEDZISKA<br />
PŁYTY TARASOWE<br />
DONICE<br />
ŚCIANY<br />
ARCHITEKTONICZNE<br />
KULE BETONOWE<br />
STOPNIE<br />
SCHODOWE<br />
BIEŻNIE<br />
DLA WÓZKÓW<br />
KOSTKI<br />
BRUKOWE<br />
ŁAWKI<br />
PALISADY<br />
NOWE MIASTO W KOMPLECIE<br />
Funkcjonalność, spójność kolorystyczna, harmonia – to cechy<br />
przestrzeni idealnej. Stylistyczne dopasowanie kompletnych<br />
zestawów wyrobów z poszczególnych linii produktowych<br />
nie tylko umożliwia kreatywne projektowanie przestrzeni,<br />
ale gwarantuje doskonały efekt końcowy każdej realizacji.<br />
Specjalnie przygotowana oferta produktów komplementarnych<br />
z serii <strong>Novator</strong> ® i Rezydencja ® umożliwia tworzenie<br />
zestawów w spójnej kolorystyce oraz jednakowych wykończeniach<br />
powierzchni licowych. Przykładowo decydując się na<br />
nawierzchnię z płyt brukowych <strong>Novator</strong> ® <strong>City</strong> w kolorze granit<br />
jasny teratec zabudowę można wykonać w połączeniu ze schodami<br />
blokowymi Architect Rezydencja ® , elementami ściennymi<br />
Abakus oraz płytami posadzkowymi Architect Rezydencja ®<br />
w tym samym kolorze. Całość kompozycji dopełniają produkty<br />
komplementarne tworzące małą architekturę, takie jak kule<br />
betonowe, donice na kwiaty i rabaty, ławki dla przechodniów<br />
lub siedziska w kształcie sześciennych kostek. Inną spójną<br />
kolorystycznie aranżacje, ale zaprojektowaną w perłowych<br />
powierzchniach metalic, można skompletować z zestawu<br />
kostek <strong>Novator</strong> <strong>City</strong> ® lub Prospect ® w kolorze perła srebrna,<br />
płyt posadzkowych Rezydencja ® Romantica lub Rezydencja ®<br />
Architect, bloków schodowych <strong>Novator</strong> ® oraz obrzegowaniem<br />
z palisad <strong>Novator</strong> ® , wszystko w kolorze perła stalowo-srebrna.<br />
Delikatne akcenty wzornicze z płyt Rezydencja ® Architect<br />
Fotoline ® będą dopełnieniem całości obrazu i zdecydują o indywidualnym<br />
charakterze realizacji.<br />
28<br />
29
PRODUKTY KOMPLEMENTARNE<br />
OBRZEGOWANIE NAWIERZCHNI<br />
PŁYT I KOSTEK NOVATOR ® CITY<br />
PRODUKTY KOMPLEMENTARNE<br />
KOSTKI I PŁYTY INTEGRACYJNE<br />
I OSTRZEGAWCZE<br />
FORMATY:<br />
Obrzeże tradycyjne<br />
Formaty [cm]<br />
Dla kostek brukowych <strong>Novator</strong> mogą być użyte tradycyjne obrzeża<br />
8/25/100. Dla płyt wielkoformatowych oraz polaczeń kostek<br />
z płytami należy stosować odpowiednio: obrzeże <strong>Novator</strong> 10/30/100<br />
oraz krawężnik <strong>Novator</strong> 15/30/100. Posiadają one identyczną optykę<br />
w postaci identycznych gładkich powierzchni oraz identycznych<br />
krawędziowych mikrofaz.<br />
FORMATY:<br />
gr. 8 cm gr. 10 cm gr. 12 cm<br />
Kostka i płyty integracyjne znajdują zapotrzebowanie w projektach<br />
przestrzeni publicznej do bezpiecznego poruszania się osób niewidzących<br />
i słabowidzących poprzez tworzenie pasów i pól uwagi<br />
ostrzegających o jakiejkolwiek zmianie na trasie przemarszu.<br />
8/25/100<br />
Obrzeże <strong>Novator</strong><br />
Formaty [cm]<br />
10/30/100<br />
Szczególnie do powierzchni komunikacyjnych o wysokich obciążeniach<br />
komunikacyjnych obrzegowanie boczne zapobiega rozchodzeniu<br />
się kostek i płyt na boki i przyczynia się do uzyskania stabilności<br />
nawierzchni. Bez względu na wysokość oraz szerokość obrzegowań,<br />
w każdym przypadku zabudowywane są na fundamencie z oparciem<br />
z tyłu. Rodzaj stosowanych obrzegowań oraz fundamentów z oparciem<br />
zależy od wielkości obciążeń.<br />
Obrzegowania mogą być indywidualnie dostosowane do projektowanych<br />
nawierzchni Nowator ® <strong>City</strong>.<br />
Kostki integracyjne<br />
Formaty [cm]<br />
30x30<br />
40x40<br />
40x40<br />
Krawężnik <strong>Novator</strong><br />
Formaty [cm]<br />
30x30<br />
10/30/100<br />
30<br />
31
PRODUKTY KOMPLEMENTARNE<br />
SCHODY NOVATOR ®<br />
PRODUKTY KOMPLEMENTARNE<br />
SCHODY REZYDENCJA ® CITY<br />
FORMATY:<br />
Stopnie NOVATOR<br />
Formaty [cm]<br />
100x35x15<br />
100x35x15<br />
W budynkach użyteczności publicznej schody powinny być oznaczone<br />
na dwa sposoby:<br />
• wizualnie - kontrastowo oznaczone krawędzie stopni. Norma<br />
21542:2011<br />
precyzuje, że oznaczenie takie powinno być wykonana na pionowej<br />
i poziomej części stopnia i mieć szerokość 4-5 cm;<br />
• poprzez zmianę faktury, odcienia lub barwy w pasie 30 cm przed<br />
krawędzią stopnia<br />
Norma ISO 21542:2011 wskazuje, że znaki dotykowe powinny być<br />
umieszczane w odległości 30-50 cm od krawędzi stopnia, a ich szerokość<br />
powinna wynosić 60- 90 cm.<br />
FORMATY:<br />
Bloki schodowe standard<br />
Stopnie REZYDENCJA<br />
Formaty [cm]<br />
100x35x15<br />
120x35x15<br />
160x35x15<br />
Bloki schodowe<br />
na zamówienie<br />
80x35x15<br />
120x35x15<br />
160x35x15<br />
100x35x15<br />
Stopnie REZYDENCJA<br />
200x35x15<br />
Formaty [cm]<br />
80x35x15<br />
160x40x18<br />
160x40x18<br />
200x35x15<br />
200x40x18<br />
200x40x18<br />
Zestaw schodów<br />
prostokątnych<br />
C B A D<br />
Stopnie REZYDENCJA<br />
Formaty [cm]<br />
66x35x15 (A)<br />
99x35x15 (B)<br />
132x35x15 (C)<br />
66x35x15 (A)<br />
132x35x15 (C)<br />
99x35x15 (B)<br />
Stopnie kątowe<br />
50<br />
Schody Łukowe<br />
Stopnie REZYDENCJA<br />
Stopień<br />
kątowy prosty 90°<br />
50<br />
Formaty [cm]<br />
80x35x15<br />
160x40x18<br />
200x35x15<br />
200x40x18<br />
D C B A<br />
R 66<br />
R 101,5<br />
R 134,5<br />
R 167,5<br />
Stopień<br />
kątowy skośny 135°<br />
35<br />
50<br />
32<br />
33
PRODUKTY KOMPLEMENTARNE<br />
PALISADY NOVATOR ®<br />
PRODUKTY KOMPLEMENTARNE<br />
ŚCIANY ARCHITEKTONICZNE ABAKUS<br />
FORMATY:<br />
Palisada NOVATOR<br />
Formaty [cm]<br />
11,8x18,75x100<br />
11,8x18,75x80<br />
11,8x18,75x60<br />
11,8x18,75x40<br />
Palisady są uzupełniającymi elementami zabudowy pionowej systemu<br />
<strong>Novator</strong> ® <strong>City</strong>. Posiadają optykę systemu <strong>Novator</strong> ® <strong>City</strong>. Pełnią<br />
podobne funkcje jak sciany Abakus, jednak w innym designie architektonicznym.<br />
FORMATY:<br />
Abakus<br />
Formaty [cm]<br />
8x40x250<br />
8x40x200<br />
8x40x160<br />
8x40x120<br />
8x40x100<br />
8x40x80<br />
8x40x60<br />
12x40x200<br />
12x40x160<br />
12x40x120<br />
12x40x100<br />
12x40x80<br />
12x40x60<br />
12x60x200<br />
12x60x160<br />
12x60x120<br />
12x60x100<br />
12x60x80<br />
12x60x60<br />
12x80x200<br />
12x80x160<br />
12x80x120<br />
12x80x100<br />
12x80x80<br />
12x80x60<br />
15x40x200<br />
15x40x160<br />
15x40x120<br />
15x40x100<br />
15x40x80<br />
15x40x60<br />
15x60x200<br />
15x60x160<br />
15x60x120<br />
15x60x100<br />
15x60x80<br />
15x60x60<br />
15x80x200<br />
15x80x160<br />
15x80x120<br />
15x80x100<br />
15x80x80<br />
15x80x60<br />
Elementy ścienne Abakus stanowią wielkogabarytowe elementy<br />
konstrukcyjne i uzupełniające z zabudowach miejskich projektowane<br />
indywidualnie. Stanowią wysokie obrzegowania, rozgraniczenia,<br />
ściany oporowe dla różnych poziomów nawierzchni i terenów zielonych,<br />
a także zabudowywanych na jednym poziomie ścian wolnostojących,<br />
dużych kwietników, zasłon widokowych, bocznych osłon<br />
stopni schodowych i podestów. Poprzez swoją masywność i duże<br />
powierzchnie kształtują przestrzeń stałej zabudowy.<br />
Wszystkie powierzchnie mogą być zrealizowane i dostosowane do<br />
zabudowy systemu <strong>Novator</strong> ® <strong>City</strong>.<br />
34<br />
35
PRODUKTY KOMPLEMENTARNE<br />
PŁYTY BRUKOWE PARKIET ® CITY<br />
PRODUKTY KOMPLEMENTARNE<br />
PŁYTY BRUKOWE ROMALIT ®<br />
FORMATY:<br />
gr. 10 cm<br />
Parkiet <strong>City</strong><br />
Kostki Parkiet® ze względu na swoje wydłużone kształty nawiązują<br />
do charakterystycznego designu swoich pierwowzorów. Podstawowy<br />
zestaw płyt stanowi tutaj moduł o wymiarach 30/12 cm nawiązujący<br />
wymiarowo do systemu <strong>Novator</strong> ® <strong>City</strong>. O podobieństwie<br />
stanowi również gładka powierzchnia i identyczne sfazowane oraz<br />
system zazębiających odstepnikow. Jesst to ekskluzywny zestaw<br />
o wyjątkowym designie. Zastosowany może być jednak do obciązeń<br />
ruchem pieszym i samochodów dostawczych.<br />
FORMATY:<br />
gr. 8 cm<br />
Romalit<br />
Romalit ® to zestaw czterech modularnych płyt brukowych w ułożeniu<br />
romańskim. Duże wymiary bezfazowych płyt, płomieniowana<br />
faktura oraz pasmowa kolorystyka color-mix nadają szczególnej wartości<br />
nawierzchniom wielkopowierzchniowym zarówno w przestrzeni<br />
miejskiej, jak i prywatnej. Płyty brukowe Romalit ® są połączeniem<br />
naturalności i nowoczesności. Dlatego idealnie wpisują się w stylistykę<br />
otoczenia tradycyjnego i modernistycznego.<br />
Formaty [cm]<br />
Formaty [cm]<br />
68x18<br />
67,5x45<br />
53x18<br />
45x45<br />
53x12<br />
45x22,5<br />
38x12<br />
22,5x22,5<br />
30x12<br />
68x18<br />
53x18<br />
67,5x45<br />
53x12<br />
38x12<br />
30x12<br />
45x45<br />
45x22,5 22,5x22,5<br />
36<br />
37
PRODUKTY KOMPLEMENTARNE<br />
PŁYTY REZYDENCJA ® ARCHITECT<br />
PRODUKTY KOMPLEMENTARNE<br />
KOSTKI BRUKOWE URBANIT<br />
FORMATY:<br />
gr. 4 cm<br />
Płyty tarasowe Architect <strong>City</strong> posiadają charakterystyczne cechy<br />
systemu <strong>Novator</strong>® <strong>City</strong>. Gładkie powierzchnie, mikrofazy krawędziowe,<br />
identyczne formaty oraz powierzchnie. Przeznaczone są<br />
wyłącznie do ruchu pieszego. Mogą być zastosowane do realizacji<br />
wewnętrznych i zewnętrznych; na dworcach, lotniskach w kawiarniach<br />
pubach, restauracjach, w strefach pieszych wokół biurowców,<br />
w osiedlach, domach mieszkaniowych, parkach, tarasach dachowych<br />
itp.<br />
FORMATY:<br />
gr. 6 cm<br />
Kostki Urbanit przeznaczone są dla obciążeń ruchem pieszym rowerowym<br />
i dostawczym, dla grubości 8 cm również ruchem samochodów<br />
ciężarowych. Są gładkie, krawędzie nie posiadają sfazowania, co<br />
pozwala na łatwe bezszelestne poruszanie się pojazdów kołowych.<br />
Płyty pojedyncze<br />
KOSTKI POJEDYNCZE<br />
Formaty [cm]<br />
Formaty [cm]<br />
40x40<br />
24x32<br />
60x40<br />
24x16<br />
60x60<br />
16x16<br />
80x40<br />
80x80<br />
24x32<br />
24x16<br />
16x16<br />
gr. 8 cm<br />
80x80<br />
KOSTKI POJEDYNCZE<br />
Formaty [cm]<br />
24x32<br />
24x16<br />
16x16<br />
60x60<br />
80x40<br />
60x40<br />
24x32<br />
24x16<br />
16x16<br />
40x40<br />
40x20<br />
38<br />
39
PRODUKTY KOMPLEMENTARNE<br />
PŁYTY ROMANTICA ®<br />
PRODUKTY KOMPLEMENTARNE<br />
MEBLE BETONOWE<br />
FORMATY:<br />
gr. 4 cm<br />
Starannie dobrana kolorystyka nadaje płytom niepowtarzalny charakter<br />
i podkreśla bardzo wysoką wartość estetyczną. Szeroka gama<br />
kolorystyczna od różnobarwnych melanży po nowoczesne powierzchnie<br />
Metalic-color, stanowią idealne rozwiązanie dla stref restauracyjnych,<br />
kawiarni ulicznych oraz ciągów pieszych w obiektach<br />
użyteczności publicznej. Unikalne walory użytkowe, w tym wysoką<br />
odporność na zabrudzenia, płyty zawdzięczają innowacyjnemu procesowi<br />
ochrony Perlon ® .<br />
FORMATY:<br />
Donice kwadratowe<br />
i prostokątne<br />
Formaty [cm]<br />
Meble z betonu cechują się trwałością, odpornością na warunki atmosferyczne<br />
i solidnością. Stanowią wizytówkę przestrzeni takich<br />
jak rynki, dziedzińce, parki, skwery ale znajdą również zastosowanie<br />
w przydomowych ogrodach i tarasach.<br />
Płyty pojedyncze<br />
50x50x50<br />
Formaty [cm]<br />
40x40x45<br />
40x20<br />
40x80x40<br />
40x40<br />
80x80x40<br />
60x40<br />
40x120x40<br />
60x60<br />
50x50x100<br />
80x40<br />
50x100x50<br />
80x80<br />
Donice stożkowe<br />
Formaty [cm]<br />
Ø45xØ30x90<br />
Ø60xØ40x120<br />
Donice trapezowe<br />
Formaty [cm]<br />
30x30/50x50x90<br />
40x40/60x60x120<br />
80x80<br />
Kule betonowe<br />
Formaty [cm]<br />
Ø20<br />
Ø35<br />
Ø50<br />
60x60<br />
Piłki betonowe<br />
Formaty [cm]<br />
Ø50<br />
80x40<br />
60x40<br />
Ławki<br />
Formaty [cm]<br />
180x40x40<br />
40x40<br />
40x20<br />
Siedziska<br />
Formaty [cm]<br />
40x40x40<br />
40<br />
41
REALIZACJI<br />
43<br />
PRZYKŁADY<br />
42
DOT OFFICE - KRAKÓW<br />
DOT OFFICE<br />
KRAKÓW<br />
Nowoczesny kompleks biurowy.<br />
44<br />
45
DOT OFFICE - KRAKÓW<br />
46<br />
47
BUDYNEK BIUROWY ALEJA POKOJU 5 - KRAKÓW<br />
BUDYNEK<br />
BIUROWY<br />
ALEJA POKOJU 5<br />
KRAKÓW<br />
Nowoczesny budynek biurowy.<br />
48<br />
49
OSIEDLE BLISKA WOLA - WARSZAWA<br />
OSIEDLE<br />
BLISKA WOLA<br />
WARSZAWA<br />
Nowoczesne osiedle mieszkaniowe.<br />
50<br />
51
OSIEDLE BLISKA WOLA - WARSZAWA<br />
52<br />
53
SUPER ŚĆIEŻKA - KRAKÓW<br />
SUPER<br />
ŚCIEŻKA<br />
KRAKÓW<br />
Nowoczesny budynek biurowy.<br />
54<br />
55
GALERIA HANDLOWA VIVO - KROSNO<br />
GALERIA<br />
HANDLOWA<br />
VIVO<br />
KROSNO<br />
56<br />
57
APARTAMENTY PARK LOTNIKÓW - KRAKÓW<br />
APARTAMENTY<br />
PARK LOTNIKÓW<br />
KRAKÓW<br />
Nowoczesne osiedle mieszkaniowe.<br />
58<br />
59
STADION BRUK-BET TERMALICA - NIECIECZA<br />
STADION<br />
BRUK-BET<br />
TERMALICA<br />
NIECIECZA<br />
Stadion oraz baza szkoleniowa<br />
60<br />
61
EXPO - KRAKÓW<br />
EXPO KRAKÓW<br />
KRAKÓW<br />
Międzynarodowe Centrum Targowo-Kongresowe<br />
62<br />
63
CENTRUM HANDLOWE KLIF - GDYNIA<br />
CENTRUM<br />
HANDLOWE KLIF<br />
GDYNIA<br />
64<br />
65
PASAŻ CHEŁMSKI - GDAŃSK<br />
PASAŻ CHEŁMSKI<br />
GDAŃSK<br />
Pasaż handlowy.<br />
66<br />
67
RYNEK W ZABIERZOWIE<br />
RYNEK<br />
W ZABIERZOWIE<br />
ZABIERZÓW<br />
68<br />
69
RYNEK W PRZEŹMIEROWIE<br />
RYNEK<br />
W PRZEŹMIEROWIE<br />
PRZEŹMIERÓW<br />
70<br />
71
INFRASTRUKTURA PUBLICZNA - KIELCE<br />
INFRASTRUKTURA<br />
PUBLICZNA<br />
KIELCE<br />
72<br />
73
DOM RONALDA MCDONALDA - KRAKÓW<br />
DOM<br />
RONALDA<br />
MCDONALDA<br />
KRAKÓW<br />
74<br />
75
HOTEL IBIS - NOWY SĄCZ<br />
HOTEL IBIS<br />
NOWY SĄCZ<br />
76<br />
77
78<br />
WSKAZÓWKI<br />
WYKONAWCZE<br />
79
SCHEMATY ZABUDOWY PŁYT BRUKOWYCH<br />
PRZEKRÓJ NAWIERZCHNI - OBCIĄŻENIE RUCHEM KOŁOWYM<br />
POJAZDÓW DO 3,5 TONY<br />
OBRZEGOWANIE<br />
PŁYTA BRUKOWA<br />
grubość 8 lub 12 cm<br />
PODSYPKA 2-4 cm<br />
wysiewka kamienna 0-4 mm,<br />
0-8 mm lub grys o frakcji 2-8 mm<br />
PODBUDOWA WARSTWA II 10 cm<br />
kruszywo łamane stabilizowane<br />
mechanicznie: tłuczeń 31,5-63 cm<br />
+ kliniec 16-31,5 cm lub beton B10<br />
układany w stanie półsuchym stabilizowany<br />
mechanicznie<br />
GRUNT RODZIMY<br />
wyprofilowanyan spadek 1-3%<br />
WARSTWA ODCINAJĄCA 10 cm<br />
piasek<br />
PODBUDOWA WARSTWA I 15 cm<br />
kruszywo łamane stabilizowane mechanicznie:<br />
tłuczeń 31,5-63 cm + kliniec 16-31,5 cm<br />
PRZEKRÓJ NAWIERZCHNI - OBCIĄŻENIE RUCHEM KOŁOWYM<br />
POJAZDÓW POWYŻEJ 3,5 TONY<br />
OBRZEGOWANIE<br />
PŁYTA BRUKOWA<br />
grubość 12 lub 16 cm<br />
WAŻNE ASPEKTY ZABUDOWY<br />
PŁYT BRUKOWYCH<br />
Nawierzchnie z betonowych płyt brukowych<br />
tworzą nawierzchnie ekologiczne,<br />
dekoracyjne i trwałe, które przez długie<br />
lata pełnią swoje funkcje użytkowe.<br />
Prawidłowo zaprojektowana konstrukcja<br />
nawierzchni i jej podbudowy mają decydujące<br />
znaczenie dla trwałości i jakości<br />
stanu wykonanych ścieżek, placów<br />
i dróg.<br />
Dla płyt wielkoformatowych obowiązują<br />
identyczne zasady projektowania<br />
podbudowy, jak dla kostek brukowych.<br />
Zaleca się jednak, aby warstwę nośną<br />
ukształtować szczególnie sztywno, tzn.<br />
w sposób utrudniający odkształcenie.<br />
GRUNT RODZIMY<br />
wyprofilowanyan spadek 1-3%<br />
WARSTWA ODCINAJĄCA 10 cm<br />
piasek<br />
PODSYPKA 2-4 cm<br />
wysiewka kamienna 0-4 mm,<br />
0-8 mm lub grys o frakcji 2-8 mm<br />
PODBUDOWA WARSTWA II 20 cm<br />
kruszywo łamane stabilizowane<br />
mechanicznie: tłuczeń 31,5-63 cm<br />
+ kliniec 16-31,5 cm lub beton B10<br />
układany w stanie półsuchym<br />
stabilizowany mechanicznie<br />
PODBUDOWA WARSTWA I 15 cm<br />
kruszywo łamane stabilizowane mechanicznie:<br />
tłuczeń 31,5-63 cm + kliniec 16-31,5 cm<br />
80<br />
81
ZABUDOWA PŁYT BRUKOWYCH<br />
WYKONANIE<br />
PODBUDOWY<br />
Przygotowanie warstw podbudowy pod płyty<br />
brukowe rozpoczyna się od wykonania wykopu<br />
w gruncie na głębokość ok. 40-50 cm w zależności<br />
od przeznaczenia nawierzchni. Podłoże<br />
gruntowe powinno być wybrane z zachowaniem<br />
projektowanych spadków nawierzchni<br />
o wartości minimum 2%. Wykonanie spadków<br />
w podłożu gruntowym umożliwi ułożenie<br />
wszystkich warstw podbudowy z zachowaniem<br />
równoległej względem siebie stałej grubości na<br />
całej powierzchni. Podłoże należy dokładnie<br />
ubić zagęszczarką.<br />
Na dnie wykopu układamy warstwę wyrównawczą<br />
i odcinającą z piasku grubości 10 cm, której<br />
zadaniem jest odseparowanie kruszyw warstw<br />
podbudowy od podłoża gruntowego.<br />
UKŁADANIE PŁYT<br />
Płyty brukowe wielkoformatowe układa się na<br />
podsypce zagęszczonej mechanicznie, której<br />
warstwa nośna powinna być dokładnie wyrównana<br />
i możliwie cienka o grubości 2-4 cm (średnio<br />
3 cm) w stanie zagęszczonym. Standardowo<br />
należy przewidzieć spadki 2% dla powierzchniowego<br />
odprowadzenia wody opadowej. Podsypka<br />
powinna być wykonana z wytrzymałego kruszywa<br />
łamanego 0-4 mm, 0-8 mm lub 2-8 mm<br />
zaplanowanej szerokości spoiny. Równomiernie<br />
wymieszany i nawilgocony materiał podsypki,<br />
należy położyć z wykorzystaniem urządzenia do<br />
wygładzania z belką wibracyjną lub zagęścić mechanicznie<br />
zagęszczarką, a następnie wyrównać<br />
i ściągnąć naddatek przy użyciu łaty profilującej.<br />
Spadek poprzeczny wyprofilowanej posypki powinien<br />
odpowiadać wymaganemu spadkowi poprzecznemu<br />
nawierzchni.<br />
Zagęszczanie warstwy podbudowy z półsuchego betonu.<br />
W zależności od przewidywanych obciążeń<br />
nawierzchni, podbudowę grubości 20-40 cm<br />
wykonuje się z warstwy kruszywa łamanego<br />
o frakcji 31-63 mm oraz drugiej warstwy z klińca<br />
21-31 mm lub warstwy półsuchego zagęszczonego<br />
betonu B10. Każdą warstwę należy pojedynczo<br />
zagęszczać mechanicznie.<br />
W trakcie układania warstw podbudowy wykonywane<br />
są zabudowy krawężników, obrzeży<br />
oraz odwodnień liniowych na fundamencie<br />
betonowym z podparciem od tyłu.<br />
Podsypkę pod płyty wielkoformatowe należy<br />
wykonać z maksymalnie 1-2 mm naddatkiem<br />
ponad projektowany poziom ułożenia płyt, ze<br />
względu na duży opór powierzchniowy elementów<br />
przy ubijaniu ręcznym lub mechanicznym.<br />
Płyty wielkoformatowe powinny być układane<br />
ze względu na duży ciężar urządzeniami podciśnieniowymi<br />
dostosowanymi do ich ciężaru. Zaleca<br />
się zastosowanie specjalistycznych chwytaków<br />
podciśnieniowych do układania ręcznego<br />
lub zamocowanych do minikoparki.<br />
Wyrównywanie zagęszczonej warstwy podsypki z grysu pod płyty brukowe.<br />
Dla odwodnień liniowych z wykorzystaniem korytek<br />
ściekowych pochylenie wzdłużne powinno<br />
wynosić minimum 0,5%. Ponadto konieczne są<br />
fugi elastyczne w odległości co najmniej 12 m,<br />
a dla odwodnień po których poruszają się samochody<br />
– co 4-6 m. Jeżeli odwodnienie jest<br />
częścią obrzegowania, należy umieścić ciągłe<br />
fugi elastyczne.<br />
Należy zwracać uwagę na płaskie układanie całą<br />
powierzchnią. Układać należy jak w przypadku<br />
typowych kostek brukowych od strony gotowej<br />
okładziny, bez jakiegokolwiek naruszenia<br />
podsypki. Dla niewielkiej korekty położenia płyt<br />
należy używać gumowego młotka i łaty drewnianej.<br />
Nierówno położone płyty, które uszkodziły<br />
posypkę nie należy stabilizować za pomocą<br />
młotka gumowego, lecz poprzez wyjęcie płyty,<br />
korektę ułożenia podsypki i powtórną zabudowę<br />
płyty.<br />
Układanie płyt chwytakiem podwieszonym.<br />
82<br />
83
ZABUDOWA PŁYT BRUKOWYCH<br />
Układanie płyt chwytakiem ręcznym<br />
Płyty wielkoformatowe oraz kostki brukowe<br />
o grubościach 12 i 16 cm nie powinny być układane<br />
na styk ze względu na konieczność dokładnego<br />
wypełnienia stosunkowo wąskich szczelin<br />
z zazębiającymi się dystansami. System zazębienia<br />
powoduje silny efekt powiązania elementów<br />
przez co nawierzchnia na całej powierzchni<br />
uczestniczy w znoszeniu sił dynamicznych. System<br />
zazębień na płytach nie pełni funkcji dystansowej<br />
pomiędzy elementami, dlatego płyty<br />
wielkoformatowe, w zależności od grubości, należy<br />
układać z zachowaniem odpowiedniej szerokości<br />
fug zgodnie z tabelą.<br />
Grubość płyty Szerokość fugi<br />
8 cm 3-5 mm<br />
12 cm 3-5 mm<br />
16 cm 8-10 mm<br />
WYRÓWNYWANIE<br />
NAWIERZCHNI<br />
Ubijanie i wyrównywanie płyt wielkoformatowych powinno być<br />
wykonywane za pomocą płyt wibracyjnych. Najpierw należy<br />
usunąć nadmiar materiału do wypełniania fug. W szczególności<br />
powierzchnie płyt i kostek z ochroną Perlon muszą być bezwzględnie<br />
oczyszczone z piasku i pyłu. Do płyt wielkoformatowych<br />
grubości 8 cm należy stosować zagęszczarki o ciężarze<br />
roboczym do 100 kg, dla grubości 12 cm do 250 kg, a dla 16 cm<br />
do 350 kg. Wibracje powodują, że ze materiał wypełniający fugi<br />
przesuwa się w dół, w nieznaczny sposób lub w ogóle nie niwelując<br />
ewentualnych różnic w wysokościach płyt. Nasadka walcowa<br />
jako element dodatkowy, tłumi występujące siły wzdłużne<br />
i chroni powierzchnię przed zniszczeniami. Możliwe jest zastosowanie<br />
typowych płyt bez nasadki walcowej z ochroną płyty<br />
(fartucha) z nakładką elastomerową Vulkolann lub z filcu.<br />
Zakończenie szczelin fugowych w górnej części (5-10 mm od<br />
powierzchni) można zaszlamować szlachetnym miałem kamiennym<br />
lub fugą żywiczną.<br />
Zastosowanie uchwytów dystansowych dla wymaganej szerokości fug.<br />
Przy układaniu płyt dla uzyskania równej szerokości<br />
spoin zaleca się stosowanie uchwytów<br />
dystansowych o odpowiedniej grubości.<br />
FUGOWANIE<br />
Po ułożeniu płyt należy wyrównać układ linii<br />
spoin, a następnie zasypać fugi suchym piaskiem<br />
płukanym.<br />
Wypełnienie spoin musi być dokładne, aby nawierzchnia<br />
mogła przenosić wysokie obciążenia.<br />
Aby wykonać łatwo i skutecznie fugowanie, powinno<br />
się zastosować materiał suchy. Najpierw<br />
należy rozsypać na nawierzchni materiał wilgotny<br />
z przeznaczeniem do wyschnięcia. Ze względu<br />
na dużą grubość płyt, spoinowanie należy<br />
przeprowadzać kilkakrotnie za pomocą mioteł,<br />
aż do pełnego wypełnienia fug. Dla szerszych<br />
szczelin zaleca się powolne wypełnianie np. przy<br />
pomocy szyny aluminiowej.<br />
W czasie wykonywania prac brukarskich z kostek i płyt brukowych<br />
Wyrównywanie nawierzchni z płyt zagęszczarką wibracyjną.<br />
<strong>Novator</strong> ® z ochroną powierzchni Perlon ® , w szczególno-<br />
ści WOP 5, należy zachować szczególną uwagę i ostrożność.<br />
Produkty należy chronić przed uderzeniami, ocieraniem oraz<br />
wilgocią. Przy robotach polegających na przecinaniu płyt z zastosowaniem<br />
przecinarki na mokro oraz przecinarki kątowej należy<br />
uważać, aby natychmiast z płyt usunąć pył betonowy przy<br />
pomocy czystej wody z zastosowaniem wstępnego zwilżania.<br />
Grubość płyty<br />
8 cm<br />
12 cm<br />
16 cm<br />
Ciężar roboczy zagęszczarki<br />
100 kg<br />
250 kg<br />
350 kg<br />
UTRZYMANIE ZIMOWE<br />
W okresie zimowym, do usuwania śniegu i lodu nie należy używać ostrych narzędzi, mogących uszkodzić nawierzchnię z kostki lub płyt.<br />
Sól do posypywania rozumiana jako chlorek sodu, z reguły nie wpływa na ochronę wewnętrzną HS i powłokę Perlon ® . Zaleca się jednak umiarkowane<br />
stosowanie soli odladzającej. Nie zaleca się również stosowanie piasku łamanego dla ochrony przed poślizgiem w okresie zimowym.<br />
Po sezonie zimowym zaleca się dokładne umycie i spłukanie nawierzchni za pomocą myjki wysokociśnieniowej.<br />
Wypełnianie fug piaskiem płukanym.<br />
Wyrównywanie siatki spoin.<br />
84<br />
85
PRZYKŁADOWE WZORY UŁOŻEŃ<br />
PRZYKŁADOWE WZORY UŁOŻEŃ<br />
Moduł:<br />
20x20 cm<br />
Liczba na m 2 :<br />
20x20 ok. 25 szt.<br />
Moduł:<br />
30x20 cm<br />
Liczba na m 2 :<br />
30x20 ok. 16,7 szt.<br />
Liczba na m 2 :<br />
Moduł:<br />
180x110 cm<br />
Liczba na m 2 :<br />
90x60 ok. 1,01 szt.<br />
45x20 ok. 2,06 szt.<br />
60x30 ok. 1,52 szt.<br />
Moduł:<br />
60x30 cm<br />
Liczba na m 2 :<br />
60x30 ok. 5,56 szt.<br />
Moduł:<br />
45x30 cm<br />
Liczba na m 2 :<br />
45x30 ok. 7,41 szt.<br />
Moduł:<br />
60x40 cm<br />
Liczba na m 2 :<br />
60x40 ok. 4,17 szt.<br />
Moduł:<br />
90x80 cm<br />
Liczba na m 2 :<br />
90x60 ok. 1,39 szt.<br />
30x20 ok. 4,17 szt.<br />
Moduł:<br />
45x50 cm<br />
Liczba na m 2 :<br />
45x30 ok. 4,44 szt.<br />
45x20 ok. 4,44 szt.<br />
Moduł:<br />
120x160 cm<br />
Liczba na m 2 :<br />
60x60 ok. 1,04 szt.<br />
60x20 ok. 2,08 szt.<br />
120x60 ok. 0,52 szt.<br />
Moduł:<br />
80x80 cm<br />
Liczba na m 2 :<br />
80x80 ok. 1,56 szt.<br />
Moduł:<br />
140x155 cm<br />
Liczba na m 2 :<br />
60x60 ok. 1,84 szt.<br />
45x20 ok. 2,76 szt.<br />
20x20 ok. 0,46 szt.<br />
Moduł:<br />
90x90 cm<br />
Liczba na m 2 :<br />
60x60 ok. 1,23 szt.<br />
60x30 ok. 2,47 szt.<br />
30x30 ok. 1,23 szt.<br />
Moduł:<br />
60x20 cm<br />
Liczba na m 2 :<br />
30x20 ok. 10 szt.<br />
20x20 ok. 10 szt.<br />
Moduł:<br />
120x90 cm<br />
Liczba na m 2 :<br />
60x30 ok. 5,56 szt.<br />
Moduł:<br />
120x60 cm<br />
Liczba na m 2 :<br />
60x60 ok. 1,39 szt.<br />
30x30 ok. 5,56 szt.<br />
86<br />
87
PRZYKŁADOWE WZORY UŁOŻEŃ<br />
Moduł:<br />
120x60 cm<br />
Liczba na m 2 :<br />
80x40 ok. 2,6 szt.<br />
Liczba na m 2 :<br />
60x30 ok. 5,56 szt.<br />
Liczba na m 2 :<br />
30x20 ok. 10,9 szt.<br />
20x20 ok. 6,25 szt.<br />
Moduł:<br />
240x90 cm<br />
Liczba na m 2 :<br />
30x30 ok. 1,85 szt.<br />
90x30 ok. 0,92 szt.<br />
60x30 ok. 1,85 szt.<br />
Liczba na m 2 :<br />
30x30 ok. 7,54 szt.<br />
20x20 ok. 7,54 szt.<br />
Liczba na m 2 :<br />
30x30 ok. 7,54 szt.<br />
20x20 ok. 7,54 szt.<br />
Moduł:<br />
200x140 cm<br />
Liczba na m 2 :<br />
80x40 ok. 1,42 szt.<br />
40x40 ok. 0,71 szt.<br />
30x20 ok. 4,28 szt.<br />
45x20 ok. 1,07 szt.<br />
20x20 ok. 2,14 szt.<br />
Moduł:<br />
80x60 cm<br />
Liczba na m 2 :<br />
30x20 ok. 9,8 szt.<br />
20x20 ok. 9,8 szt.<br />
88<br />
89
BIURA SPRZEDAŻY:<br />
Nieciecza 199<br />
tel.: 14 644 44 44<br />
Tarnów, ul. Mroźna 18<br />
tel.: 14 637 77 77<br />
Bielsko-Biała, ul. Komorowicka 104<br />
tel.: 33 822 20 30<br />
Fugasówka, k. Zawiercia ul. Reja 4<br />
tel.: 32 672 74 00<br />
Gdańsk, ul. Kościuszki 7/9<br />
tel.: 668 178 339<br />
Kraków, ul. Bociana 16<br />
tel.: 12 415 07 77<br />
www.bruk-bet.pl<br />
Kraków, ul. Rybitwy 4<br />
Kielce, ul. Ściegiennego 240<br />
tel.: 12 651 04 20<br />
tel.: 41 348 99 80<br />
BRUK-BET® PARTNER<br />
Krzemienica, k. Rzeszowa Krzemienica 3A<br />
Lesznowola, k. Warszawy ul. Słoneczna 217<br />
tel.: 17 858 11 99<br />
tel.: 22 736 26 27<br />
Lublin, ul. Pancerniaków 16<br />
tel.: 81 749 66 44<br />
Mikołów/Bujaków, ul. Dworcowa 5<br />
tel.: 32 302 74 40<br />
Nowy Sącz, ul. Węgierska 79<br />
tel.: 18 447 06 66<br />
Nowy Targ, ul. Szaflarska 103b<br />
tel.: 18 266 87 16<br />
Racibórz, ul. Łąkowa 26h<br />
tel.: 32 415 23 53<br />
Skierniewice, ul. Czerwona 18A<br />
tel.: 46 832 57 77<br />
Sosnowiec, ul. Stawowa 4<br />
tel.: 32 363 70 00<br />
Zamość, ul. Krasickiego 17<br />
tel.: 84 627 28 46<br />
CBB30032017_1<br />
90
Change language
