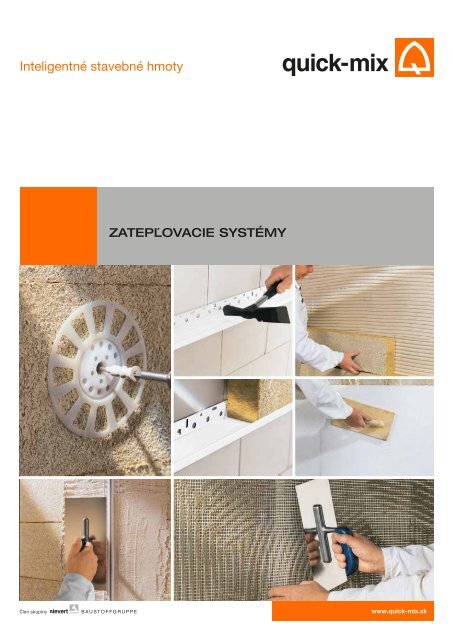

Inteligentné stavebné hmoty<br />
ZATEPĽOVACIE SYSTÉMY<br />
www.quick-mix.sk
ZATEPĽOVACIE SYSTÉMY<br />
Všeobecné informácie<br />
Kontaktné zatepľovacie <strong>systémy</strong><br />
quick-mix (EPS, EPS Wood a MW)<br />
sú neprevetrávané lepené <strong>systémy</strong><br />
s doplnkovým kotvením.<br />
Sú vhodné ako na nové stavby,<br />
tak aj na rekonštrukciu starších<br />
stavieb. Pre správnu funkciu<br />
celej konštrukcie a zabezpečenie<br />
objektu je nutná projektová<br />
príprava a vyhotovenie projektovej<br />
dokumentácie. Je nutné nájsť<br />
optimálne riešenie na vytvorenie<br />
vnútornej klímy objektu v závislosti<br />
od individuálnych podmienok každej<br />
jednotlivej stavby. Ide o zladenie<br />
funkčného vykurovania, vetrania,<br />
vlastností a životnosti všetkých<br />
konštrukcií a zariadení a najmä<br />
o vytvorenie ideálnych podmienok<br />
zdravého bývania. To všetko ešte<br />
v spojení s každoročnou úsporou<br />
nákladov na vykurovanie v období<br />
s nízkymi teplotami, ale aj úsporou<br />
nákladov za obdobie s vysokými<br />
teplotami, kedy je nutné teploty<br />
v miestnostiach znižovať.<br />
Pri správnej a kvalitnej príprave,<br />
spracovanej projektovej<br />
dokumentácii, pri použití kvalitných<br />
materiálov a dobre vykonanej<br />
remeselnej práci kvalifikovanými<br />
pracovníkmi, možno získať<br />
nielen značnú finančnú úsporu<br />
za energie, ale aj fasádu, ktorá je<br />
štruktúrou a farebnosťou esteticky<br />
prispôsobená a ktorá chráni budovu<br />
pred nepriaznivými klimatickými<br />
podmienkami a to s veľmi dlhou<br />
životnosťou.<br />
Pri spracovaní projektovej<br />
dokumentácie je potrebné sa riadiť<br />
platnými normami (STN 73 29 01,<br />
STN EN 13 499, STN EN 13500<br />
a i.), vykonať tepelnotechnické<br />
posúdenie objektu (viď. STN EN<br />
73 0540, zák. č. 555/2005 Zb. ai.)<br />
a dodržiavať nariadenia pre požiarnu<br />
bezpečnosť stavieb (STN 73 0810,<br />
STN 73 0834 a i.)<br />
152
VŠEOBECNÉ INFORMÁCIE<br />
quick-mix THERM EPS<br />
nosné murivo (konštrukcia)<br />
quick-mix lepidlo<br />
tepelný izolant EPS<br />
quick-mix stierka<br />
výstužná sieťka<br />
fi nálna omietka<br />
tanierová hmoždinka<br />
153
MATERIÁLY A TECHNIKA<br />
Prehľad produktov<br />
Z diaľky viditeľná: oranžová obchodná<br />
značka kvality v regáli stavebného<br />
marketu / stavebnín<br />
Rýchlo k nájdeniu: jednoznačné a<br />
dobre čitateľné označenie produktu<br />
Stručne: najdôležitejšie oblasti použitia<br />
na prvý pohľad<br />
Evidentné: zobrazenie aplikácie<br />
DBK-FAS<br />
Viacúčelové lepidlo a stierka<br />
na zatepľovacie <strong>systémy</strong> tr. C2 T<br />
THERM EPS - ETA - 13/0639,<br />
THERM MW - ETA - 13/0638<br />
Lepiaca stierka na zatepľovacie <strong>systémy</strong>,<br />
určená ako na lepenie, tak<br />
na stierkovanie zatepľovacích systémov.<br />
Na vnútorné aj vonkajšie lepenie<br />
obkladov, dlažieb a mozaiky.<br />
Použiteľná na steny a podlahu.<br />
SHK<br />
Pastovitá omietka na báze silikónových<br />
živíc na zatierané štruktúry.<br />
Vysoko elastická, zvýšená odolnosť<br />
voči zmenám teplôt a poveternostným<br />
vplyvom, samočistiaci efekt.<br />
Vysoko paropriepustná, stálofarebná,<br />
vhodná najmä na povrchovú úpravu<br />
zatepľovacích systémov (HBW ≥ 30)<br />
a iných minerálnych podkladov.<br />
Vysoká odolnosť proti biologickému<br />
poškodeniu. Na vonkajšie použitie.<br />
SHR<br />
Pastovitá omietka na báze silikónových<br />
živíc na ryhované štruktúry.<br />
Vysoko elastická, zvýšená odolnosť<br />
voči zmenám teplôt a poveternostným<br />
vplyvom, samočistiaci efekt.<br />
Vysoko paropriepustná, stálofarebná,<br />
vhodná najmä na povrchovú úpravu<br />
zatepľovacích systémov (HBW ≥ 30)<br />
a iných minerálnych podkladov.<br />
Vysoká odolnosť proti biologickému<br />
poškodeniu. Na vonkajšie použitie.<br />
SXK<br />
Siloxanová, pastovitá omietka<br />
na zatierané štruktúry. Zvýšená odolnosť<br />
voči zmenám teplôt a poveternostným<br />
vplyvom, samočistiaci efekt.<br />
Paropriepustná, stálofarebná, vhodná<br />
najmä na povrchovú úpravu zatepľovacích<br />
systémov (HBW ≥ 30) a iných<br />
minerálnych podkladov. Vysoká odolnosť<br />
proti biologickému poškodeniu.<br />
SXR<br />
Siloxanová, pastovitá omietka<br />
na ryhované štruktúry. Zvýšená odolnosť<br />
voči zmenám teplôt a poveternostným<br />
vplyvom, samočistiaci efekt.<br />
Paropriepustná, stálofarebná, vhodná<br />
najmä na povrchovú úpravu zatepľovacích<br />
systémov (HBW ≥ 30) a iných<br />
minerálnych podkladov. Vysoká odolnosť<br />
proti biologickému poškodeniu.<br />
KHK<br />
Pastovitá omietka na báze spojív<br />
z disperzií syntetických živíc. Omietka<br />
je pripravená na okamžité použitie<br />
na povrchovú úpravu plôch všetkých<br />
zatepľovacích systémov a omietaných<br />
fasád, príp. iných, vhodne upravených<br />
minerálnych podkladov do zatieraných<br />
(točených) štruktúr. Je určená<br />
na ručné spracovanie. Na vonkajšie aj<br />
vnútorné použitie.<br />
KHR<br />
Pastovitá omietka na báze spojív<br />
z disperzií syntetických živíc. Omietka<br />
je pripravená na okamžité použitie pre<br />
povrchovú úpravu plôch všetkých<br />
zatepľovacích systémov a omietaných<br />
fasád, príp. iných, vhodne upravených<br />
minerálnych podkladov do ryhovaných<br />
štruktúr. Je určená na ručné<br />
spracovanie. Na vonkajšie aj vnútorné<br />
použitie.<br />
BUP<br />
Dekoratívna omietka na akrylátovej<br />
báze. Hmota obsahuje kamennú drvinu<br />
alebo mramorovú múčku. Bez<br />
obsahu rozpúšťadiel.<br />
EFS<br />
Minerálna šľachtená omietka na tvorbu<br />
rozmanitých jemnozrnných štruktúr.<br />
Na zatepľovacie <strong>systémy</strong> aj omietané<br />
fasády.<br />
KPS<br />
Minerálna šľachtená omietka<br />
na štruktúrovanie škrabaním.<br />
Aplikácia vo vnútornom aj vonkajšom<br />
prostredí. Na zatepľovacie <strong>systémy</strong> aj<br />
omietané fasády.<br />
154
MATERIÁLY A TECHNIKA<br />
KPS G<br />
Minerálna šľachtená omietka<br />
na štruktúrovanie škrabaním.<br />
Aplikácia vo vnútornom aj vonkajšom<br />
prostredí. Na zatepľovacie <strong>systémy</strong> aj<br />
omietané fasády.<br />
MRS<br />
Šlachtená omietka na štruktúrovanie<br />
ryhovaním. Aplikácia vo vnútornom aj<br />
vonkajšom prostredí. Na zatepľovacie<br />
<strong>systémy</strong> aj omietané fasády.<br />
SPS<br />
Šľachtená omietka na úpravu zatieraním.<br />
Aplikácia vo vnútornom aj vonkajšom<br />
prostredí. Na zatepľovacie<br />
<strong>systémy</strong> aj omietané fasády.<br />
quick-mix<br />
THERM MW<br />
LX 300<br />
Vysoko kryjúca farba na siloxanovej<br />
báze. Paropriepustná. Samočistiaci<br />
efekt, možnosť čistenia plôch tlakovou<br />
vodou, vysoká odolnosť proti<br />
vonkajším vplyvom, odolnosť proti<br />
tvorbe plesní, rias a machov. Na nátery<br />
povrchov zatepľovacích systémov,<br />
na staré i nové omietky, betónové<br />
plochy a iné minerálne podklady.<br />
nosné murivo (konštrukcia)<br />
quick-mix lepidlo<br />
tepelný izolant MW<br />
quick-mix stierka<br />
LX 350<br />
Vysoko kryjúca, hydrofóbna fasádna<br />
farba na silikónovo-polysiloxanovej<br />
a kopolymérovej báze. Vodou riediteľná.<br />
Farba je pripravená na okamžité<br />
použitie pre fi nálnu povrchovú úpravu<br />
všetkých vhodne upravených minerálnych<br />
podkladov, ako sú vápenné,<br />
vápenno-cementové a cementové<br />
omietky, povrchy šľachtených omietok<br />
na zatepľovacích systémoch. Je<br />
určená na ručné spracovanie valčekom<br />
alebo štetcom. Vysoká priepustnosť<br />
vodnej pary. Na vonkajšie aj<br />
vnútorné použitie.<br />
LK 300<br />
Vysoko kryjúca farba na báze draselného<br />
vodného skla. Paropriepustná.<br />
Vhodná na ochranu starých aj nových<br />
omietok bez povrchovej úpravy.<br />
Najmä na historické fasády.<br />
výstužná sieťka<br />
fi nálna omietka<br />
tanierová hmoždinka s prídavným tanierikom<br />
155
MATERIÁLY A TECHNIKA<br />
quick-mix THERM EPS WOOD<br />
nosná drevená konštrukcia<br />
quick-mix lepidlo D4<br />
tepelný izolant EPS<br />
quick-mix stierka<br />
výstužná sieťka<br />
156
PRACOVNÉ POSTUPY<br />
Príprava podkladu<br />
Dôležité informácie pred<br />
začatím montáže<br />
zatepľovacieho systému:<br />
Vzhľadom na požiadavky, ktoré sú<br />
kladené na životnosť, funkčnosť<br />
a estetiku zatepľovacích systémov<br />
a ich povrchových úprav šľachtenými<br />
omietkami, je zásadným predpokladom<br />
dodržiavanie základných<br />
pravidiel montáže, technologických<br />
lehôt a ochrany diela pri jeho vykonávaní<br />
a aj počas potrebnej doby<br />
po realizácii. Vykonávané zatepľovanie<br />
je nevyhnutné vo všetkých<br />
fázach chrániť najmä pred vplyvom<br />
nepriaznivých klimatických podmienok<br />
- pred rýchlym vyschnutím,<br />
poškodením mrazom, vysokými<br />
teplotami alebo vodou (dážď,<br />
kondenzácia, a pod.) napr. zakrývaním<br />
plôch fóliou. Počas celého<br />
priebehu prác a prípadne iných<br />
technologických krokov (vlhčenie,<br />
čistenie atď.) je nutné používanie<br />
čistej pitnej vody (STN EN 1008)<br />
z verejného vodovodu. Zásadne<br />
nemožno používať vodu z pomocných<br />
nádrží na stavbe alebo iných<br />
zdrojov, ktoré môžu obsahovať<br />
výkvetotvorné zložky (zlúčeniny<br />
obsahujúce vápno, chloridy, sírany,<br />
sulfáty, dusičnany atď.) alebo iné<br />
chemikálie a nečistoty.<br />
Odstránenie všetkých<br />
prvkov z fasády<br />
Odskrutkovať alebo inak odstrániť<br />
všetky prvky, ktoré sú osadené<br />
na povrchu fasády, najmä všetky<br />
oplechovania atík, parapety, rímsy,<br />
držiaky satelitov, antén, kotvy<br />
hromozvodov, dažďových zvodov,<br />
ozdobné prvky, orientačné označenie<br />
a pod.<br />
• stavbu lešenia vykonávať s dostatočným<br />
odsadením od muriva<br />
s ohľadom na hrúbku izolantu.<br />
Kotvy osadzovať tak, aby po nich<br />
nemohla stekať voda do vrstiev<br />
systému<br />
• zabezpečiť, aby všetky mokré<br />
procesy, napr. liate podlahy, vnútorné<br />
omietky a všetky ďalšie technologicky<br />
podobné procesy, ktoré<br />
môžu zvýšiť vlhkosť muriva, boli už<br />
dokončené a vlhkosť vysušená<br />
• musí byť dokončená strecha,<br />
príp. jej rekonštrukcia, aby bola<br />
vylúčená možnosť zatečenia vody<br />
do ETICS, alebo jej mechanické<br />
poškodenie<br />
• musia byť osadené výplne stavebných<br />
otvorov, príp. dokončená<br />
ich výmena<br />
• pri vykonávaní čistenia vodou<br />
vždy nechať podklad vyschnúť<br />
• všetky napojenia na nadväzujúce<br />
konštrukcie musia byť zhotovené<br />
tak, aby nedochádzalo k tvorbe<br />
trhlín a k zatekaniu vody<br />
• dilatačné škáry v podklade (nosnej<br />
konštrukcie) musia byť urobené<br />
v celom profile súvrstvia systému,<br />
vrátane povrchu fasády<br />
• montážne práce vykonávať<br />
s ohľadom na odporúčané rozmedzie<br />
teplôt +5 °C až + 30 °C<br />
a na ochranu diela pred nepriaznivými<br />
klimatickými podmienkami<br />
vopred prijať organizačné a technické<br />
opatrenia.<br />
Rozmedzie odporúčaných teplôt<br />
platí pre spracovávané materiály,<br />
podklad aj okolitý vzduch. Najmä<br />
pri použití sivého EPS je nutná<br />
dôkladná ochrana pred priamym<br />
slnečným žiarením. Lepidlá, stierkovacie<br />
hmoty a minerálne omietky<br />
obsahujú uhličitanové stavebné<br />
spojivá (cementy, vápna), ktoré<br />
potrebujú na vytvrdnutie a vyzretie<br />
(hydratácia, karbonatácia) určitý<br />
čas a podmienky (teplota, vlhkosť).<br />
V prípade, že dôjde k zhoršeniu<br />
stavu (napr. nízke teploty, rýchle<br />
vyschnutie) procesy dozrievania<br />
sa spomalia alebo úplne zastavia<br />
a technologické lehoty je potom<br />
nutné predĺžiť (vrátane lehoty<br />
ochrany diela). V extrémnych<br />
prípadoch môže dôjsť aj k poškodeniu<br />
spracovávaných materiálov.<br />
Do spracovávaných materiálov<br />
(lepidiel, stierok, omietkovín) je<br />
zakázané pridávať okrem zámesovej<br />
vody akékoľvek ďalšie látky<br />
a to s ohľadom na zmenu vlastností<br />
a riziko vzniku neodstrániteľných<br />
vád. K montáži kontaktného<br />
zatepľovacieho systému je nutné<br />
dôsledne používať materiály na to<br />
určené. Pred začatím si preštudujte<br />
informácie uvedené v jednotlivých<br />
technických listoch používaných<br />
výrobkov.<br />
Montážne práce môžu vykonávať<br />
zaškolení (teoreticky aj prakticky)<br />
pracovníci firiem, ktoré majú platné<br />
príslušné živnostenské oprávnenie<br />
na vykonávanie tohto špecifického<br />
druhu prác.<br />
157
PRÍKLADY POUŽITIA<br />
Soklové profily<br />
Soklové profily tvoria pri tepelnoizolačnom<br />
systéme horizontálne<br />
ukončenie spodnej hrany.<br />
Soklovým profilom je vytvorené<br />
rovné a čisté zakončenie.<br />
Dôležitým prvkom je tvarovaná<br />
odkvapová hrana, cez ktorú<br />
môže voľne odtekať voda a je tak<br />
zabránené zatekaniu vody späť<br />
medzi izolant a murivo. Omietka<br />
a izolačná vrstva je tak profilom<br />
v spodnej časti chránená. Pokiaľ<br />
má byť zateplená aj soklová časť<br />
a tvoriť jednu rovinu s povrchom<br />
fasády, môže sa práca vykonať<br />
bez soklového profilu. Výber<br />
hrúbky profilu zodpovedá zvolenej<br />
hrúbke tepelnoizolačnej dosky.<br />
Pri osadzovaní profilov na drevostavbu<br />
je namiesto zatĺkacích<br />
hmoždiniek nutné použitie<br />
povrchovo upravených skrutiek<br />
do dreva s podložkou príslušného<br />
priemeru.<br />
1<br />
Soklové lišty sa upevňujú zatĺkacími hmoždinkami.<br />
Na jeden meter dĺžky profilu sa použijú 3 hmoždinky.<br />
2<br />
Nerovnosti podkladu je nutné vyrovnať vyrovnávacími<br />
podložkami. Vyrovnávacie podložky sú ponúkané<br />
v rôznych hrúbkach od 3 do 30 mm.<br />
3<br />
Na styčných miestach líšt nechajte 2-3 mm vôľu<br />
alebo použite spojky soklových líšt. Na rohoch<br />
budovy zastrihnite lišty podľa príslušného uhla<br />
našikmo (nožnicami na plech, uhlovou brúskou).<br />
158
PRÍKLADY POUŽITIA<br />
Nalepenie<br />
tepelnoizolačných<br />
dosiek<br />
Tip<br />
Podklad musí byť rovný, bez prachu<br />
a čistý. Voľné kusy muriva, poškodená<br />
omietka, duté miesta musia byť odstránené<br />
a chybné miesta opravené príp. vymurované<br />
vhodnou omietkou alebo maltou. Ak<br />
sa vyskytujú nerovnosti väčšie ako 1 cm/m,<br />
je nutné ich vopred vyrovnať.<br />
Tepelnoizolačné dosky zatepľovacieho<br />
systému z EPS sa zásadne<br />
lepia na pripravený podklad.<br />
Produkt<br />
DBK-FAS<br />
viacúčelové lepidlo a stierka<br />
na zatepľovacie <strong>systémy</strong> tr. C2 T<br />
THERM EPS - ETA - 13/0639,<br />
THERM MW - ETA - 13/0638<br />
Lepiaca stierka na zatepľovacie<br />
<strong>systémy</strong>, určená ako na lepenie, tak<br />
na stierkovanie zatepľovacích systémov.<br />
Na vnútorné aj vonkajšie lepenie<br />
obkladov, dlažieb a mozaiky.<br />
Použiteľná na steny a podlahu.<br />
Spotreba<br />
cca 1,3 kg/m²/mm hrúbky vrstvy<br />
1<br />
Nanesenie lepiacej malty quick-mix v súvislom páse<br />
širokom cca 5 cm, v rovnakej výške po celom okraji<br />
dosky a v 3 bodoch v pravidelných vzdialenostiach<br />
od seba (v strede dosky a následne v stredoch<br />
oboch polovíc). Je nutné pokryť lepidlom najmenej<br />
40% plochy dosky izolantu. Nanesenie lepidla<br />
po celom obvode je nutné kvôli zabezpečeniu stability<br />
jednotlivých dosiek izolantu.<br />
2<br />
Ako alternatíva k metóde bodov je možné nanášať<br />
lepidlo aj na celú plochu tepelnoizolačnej dosky. Túto<br />
metódu je možné použiť pri lepení na rovný podklad.<br />
Lepidlo sa musí rozotrieť hladkou hranou stierky<br />
po celej ploche v rovnomernej hrúbke vrstvy.<br />
Následne sa nanesie druhá vrstva lepidla a tá sa ozubenou<br />
hranou (zub 10x10 mm) “učeše”.<br />
Tepelnoizolačné dosky sa pokladajú na spoj,<br />
s presahom o polovicu dosky. Nesmú vznikať žiadne<br />
krížové škáry. Na rohoch budovy sa vykonáva rohová<br />
väzba dosiek. Tepelnoizolačné dosky sa kladú tesne<br />
na spoj a vystupujúce lepidlo sa pred usadením ďalšej<br />
dosky odstráni.<br />
3<br />
Dosky a lamely z minerálnej vaty musia byť nalepované<br />
po celej svojej ploche. Lepidlo sa pri tom<br />
nanáša celoplošne stierkou.<br />
4<br />
Aby sa zabránilo vzniku tepelných mostov okolo<br />
obloženia okien alebo dverí, vykonáva sa v týchto<br />
miestach izolácia obloženia. Okolo okien a dverí<br />
nesmú styčné plochy tepelnej izolácie prečnievať cez<br />
rohy. Dosky sa na týchto miestach adekvátne zarežú.<br />
Styčné hrany izolantu nesmú nadväzovať na hrany<br />
stavebných otvorov (presah vo vertikálnom aj horizontálnom<br />
4 smere min. 20 cm).<br />
<br />
5<br />
159
PRÍKLADY POUŽITIA<br />
Nalepenie<br />
tepelnoizolačných<br />
dosiek<br />
Pri ukladaní izolačných dosiek je<br />
potrebné kvôli zamedzeniu vzniku<br />
tepelných mostov dbať na to,<br />
aby sa do škár nedostalo žiadne<br />
lepidlo. Dosky ukladať tesne<br />
na spoj vo väzbe. Otvorené škáry<br />
je potrebné uzavrieť vhodným<br />
materiálom.<br />
Pri EPS je vhodným materiálom<br />
na vyplnenie škár opäť EPS alebo<br />
zodpovedajúci typ PUR peny<br />
(certifikácia pre ETICS). Pri MW je<br />
k uzavretiu škár vhodná MW. Je<br />
zakázané otvorené škáry vyplňovať<br />
lepiacou, alebo stierkovacou<br />
hmotou.<br />
1<br />
Pred nanesením armovacej vrstvy je nutné<br />
prekontrolovať rovnosť usadenia tepelnoizolačných<br />
dosiek, a to pomocou laty, vodováhy a pod.<br />
2<br />
Na vytvorenie rovného plošného povrchu sa tepelnoizolačné<br />
dosky po celom povrchu zarovnávajú hladidlom<br />
s brúsnym povrchom. Pri väčších nerovnostiach<br />
je nutné dosky zbrúsiť alebo zrezať.<br />
3<br />
Otvorené škáry pri doskách z minerálnych vlákien sa<br />
uzavrú zvyškami rovnakého izolačného materiálu<br />
(minerálna vlna). Tým sa zabráni vzniku tepelných<br />
mostov.<br />
Pri doskách z fasádneho penového polystyrénu<br />
je možné uzavrieť otvorené škáry montážnou penou<br />
určenou na použitie v zatepľovacích systémoch.<br />
S ohľadom na nebezpečenstvo požiaru je potrebné<br />
dbať na to, aby v každom prípade bola použitá pena<br />
s testom odolnosti proti horľavosti.<br />
4<br />
160
PRÍKLADY POUŽITIA<br />
Protipožiarna<br />
bariéra<br />
a upevnenie<br />
tepelnoizolačných<br />
dosiek<br />
hmoždinkami<br />
Protipožární bariéra<br />
V prípadoch požadovaných platnými<br />
normami je z protipožiarnych<br />
dôvodov nutné vykonať ochranné<br />
opatrenia v oblasti prekladov pri<br />
zateplení doskami z fasádneho<br />
tvrdeného polystyrénu. Najmenej<br />
200 mm široký pruh z minerálnych<br />
lamelových dosiek sa celoplošne<br />
nalepí na preklad stavebného<br />
otvoru s presahom na obidve<br />
strany. Alternatívne je možné<br />
zabudovať protipožiarnu zábranu<br />
po celom obvode budovy. Tým sa<br />
zabráni preskočeniu požiaru a jeho<br />
ďalšiemu rozšíreniu.<br />
Upevnenie tepelno-izolačných<br />
dosiek hmoždinkami<br />
Vykonáva sa vždy dodatočne<br />
po nalepení a vytvrdnutí lepidla.<br />
Dĺžka, druh a typ hmoždinky sa<br />
vyberá podľa daných okolností<br />
na stavbe (projekt) a podľa odporúčania<br />
výrobcu hmoždiniek.<br />
Vyvŕtaný otvor musí byť o 1 cm<br />
hlbší ako je dĺžka hmoždinky.<br />
Používa sa minimálne 6 hmoždiniek<br />
na 1 m 2 .<br />
Počet hmoždiniek určuje projekt.<br />
Podklad, hrúbka izolantu, hĺbka<br />
ukotvenia a samozrejme i hrúbka<br />
hmoždinky sú pri výbere rozhodujúce.<br />
V prípade pochybností<br />
ohľadom pevnosti podkladu<br />
a kotviacej sile hmoždinky musia<br />
byť vykonané skúšky vytiahnutia<br />
hmoždinky.<br />
1<br />
V oblasti prekladov sa pri doskách z tvrdeného penového<br />
polystyrénu s hrúbkou nad 100 mm celoplošne<br />
nalepuje najmenej 200 mm široký a 300 mm na stranu<br />
vystupujúci (bočný presah hrany stavebného otvoru)<br />
pás z dosiek z minerálnych vlákien.<br />
Pri upevňovaní lamiel a dosiek z minerálnych<br />
vlákien hmoždinkami je nutné použiť priemer taniera<br />
hmoždinky 140 mm (prídavný tanier).<br />
1<br />
Pri nalepených doskách z extrudovaného polystyrénu<br />
slúži zatĺkacia hmoždinka ako dodatočné mechanické<br />
zabezpečenie. Po zatlčení tŕňa hmoždinky je vždy<br />
nutná kontrola jej funkčnosti.<br />
<br />
2<br />
161
PRÍKLADY POUŽITIA<br />
Upevnenie<br />
tepelnoizolačných<br />
dosiek<br />
hmoždinkami<br />
- technológia<br />
STR<br />
Na zabránenie vzniku “prekreslenia”<br />
môžu byť hmoždinky tiež<br />
čiastočne zapustené do izolačného<br />
materiálu. Hmoždinku potom<br />
uzatvára kruhová podložka.<br />
Odpadajú prípadné dodatočné<br />
náklady za dodatočné zatmeľovanie<br />
alebo prerábku. Hĺbka ukotvenie<br />
sa znižuje na 25 mm.<br />
1<br />
Po upevnení tepelnoizolačných dosiek lepiacou maltou<br />
sa vŕtajú otvory.<br />
2<br />
Do vyvŕtaného otvoru sa v príslušnej dĺžke vkladá<br />
certifikovaná skrutkovacia hmoždinka STR U.<br />
3<br />
Vŕtačkou a špeciálnou frézou so skrutkovačom STR<br />
sa hmoždinka naskrutkuje a bez vzniku prachu sa<br />
do izolačného materiálu stlačením zapustí v jednom<br />
pracovnom kroku.<br />
Záver tvorí príslušná izolačná kruhová podložka,<br />
ktorá sa do otvoru zasadzuje tak, aby lícovala s povrchom.<br />
Tým sa vytvorí rovný povrch, na ktorý môže<br />
byť nakoniec pripevnená armovacia vrstva.<br />
4<br />
162
PRÍKLADY POUŽITIA<br />
Armovanie<br />
Tip<br />
Na zamedzenie vzniku diagonálnych trhlín<br />
(v rohoch šikmo smerom od stavebných<br />
otvorov) sa do všetkých dverových a okenných<br />
rohov diagonálne vkladá pruh tkaniny.<br />
Tieto pruhy sa strihajú jednotlivo (30 x 50 cm)<br />
alebo sú dodávané už hotové ako tkaninová<br />
výstuž (alebo tkaninové rohové lišty).<br />
Produkt<br />
DBK-FAS<br />
viacúčelové lepidlo a stierka<br />
na zatepľovacie <strong>systémy</strong> tr. C2 T<br />
THERM EPS - ETA - 13/0639,<br />
THERM MW - ETA - 13/0638<br />
Lepiaca stierka na zatepľovacie<br />
<strong>systémy</strong>, určená ako na lepenie, tak<br />
aj na stierkovanie zatepľovacích<br />
systémov. Na vnútorné aj vonkajšie<br />
lepenie obkladov, dlažieb a mozaiky.<br />
Použiteľná na steny a podlahu.<br />
Spotreba<br />
cca 1,3 kg/m²/mm hrúbky vrstvy<br />
1<br />
Armovacia hmota sa nanáša ručne hladidlom, alebo<br />
strojovo. Uhladzuje sa ozubenou stierkou. Do tejto<br />
vrstvy stierky sa vkladá príslušná systémová armovacia<br />
tkanina. Úprava stierky ozubenou hranou hladidla<br />
spôsobuje, že tkanina leží v hornej tretine vrstvy (čo<br />
najďalej od tepelného izolantu). Tkanina sa vkladá<br />
zvisle z návinu, do vrstvy stierky sa vtlačí a vyhladí<br />
hladkou stranou hladidla. Vyrovnanie tkaniny sa vykonáva<br />
od stredu pásu tkaniny k jeho okrajom.<br />
2<br />
V mieste styku sa pásy tkaniny musia vzájomne prekrývať<br />
o cca 10 cm. Týchto 10 cm býva viditeľne<br />
vyznačených na tkanine čiernou linkou.<br />
163
PRÍKLADY POUŽITIA<br />
Záverečná<br />
vrstva omietky<br />
Produkt<br />
SXK 1,5<br />
Siloxanová, pastovitá omietka<br />
na zatierané štruktúry. Zvýšená<br />
odolnosť voči zmenám teplôt<br />
a poveternostným vplyvom,<br />
samočistiaci efekt. Paropriepustná,<br />
stálofarebná, vhodná najmä<br />
na povrchovú úpravu zatepľovacích<br />
systémov (HBW ≥ 30) a iných<br />
minerálnych podkladov. Vysoká<br />
odolnosť proti biologickému<br />
poškodeniu.<br />
Spotreba<br />
cca 2,5 kg/m²<br />
1<br />
Nanášanie tenkovrstvovej finálnej omietky sa podľa jej<br />
zrnitosti vykonáva nerezovým hladidlom.<br />
2<br />
Po nanesení finálnej omietky je možné vykonávať<br />
štruktúrovanie povrchu. Pri tom vzniká charakteristická<br />
hladená alebo roztieraná štruktúra. Podľa priania<br />
môžu byť vytvárané rôzne štruktúry a je možné<br />
používať rôzne náradie.<br />
3<br />
Pri minerálnom prevedení škrabanej omietky sa<br />
materiál nanáša v hrúbke podľa veľkosti zrna.<br />
Po čiastočnom zavädnutí (6 - 24 hodín) sa povrch<br />
opäť zdrsní hladidlom s klincami a vzniká tak typická<br />
štruktúra škrabanej omietky. Ľahké dodatočné opadávanie<br />
zrniek piesku nie je chybou.<br />
Popri škrabaných, hladených alebo zatieraných<br />
štruktúrach sú možné aj individuálne formy úpravy<br />
finálnych omietok. Na prianie zákazníka môže byť<br />
povrchová vrstva individuálne upravená. Na tento<br />
účel sa vyrábajú šľachtené jemné omietky alebo<br />
omietky na rôzne štruktúrovanie.<br />
4<br />
164
MATERIÁLY A TECHNIKA<br />
ZATEPĽOVACIE SYSTÉMY S ATRAKTÍVNOU<br />
POVRCHOVOU ÚPRAVOU TEHLOVÝMI PÁSMI<br />
Kompozitné tepelnoizolačné <strong>systémy</strong><br />
sú moderným a elegantným<br />
spôsobom zatepľovania budov. Táto<br />
technológia umožňuje jednoduchým<br />
spôsobom vytvárať sendvičové<br />
steny vynikajúcich parametrov.<br />
Výhodnosť kontaktného zatepľovania<br />
spočíva tiež v tom, že jeho prednosti<br />
je možné rýchlo a účinne využiť ako<br />
u novostavieb, tak aj pri rekonštrukciách<br />
- dodatočnom zatepľovaní.<br />
Doplnením kvalitnej tepelnej izolácie<br />
(z penového polystyrénu, alebo<br />
lamiel z minerálnej vlny) k existujúcej<br />
stene, získava investor mimoriadne<br />
účinnú konštrukciu so súvislou<br />
tepelnou izoláciou. Dlhoročné skúsenosti<br />
z krajín, kde sa tieto <strong>systémy</strong><br />
vykonávajú a osvedčili sa, ukazujú,<br />
že si zatepľovacie <strong>systémy</strong> uchovávajú<br />
svoje požadované vlastnosti<br />
po niekoľko desiatok rokov.<br />
Prehľad produktov<br />
RKS tr. C2 TE S1<br />
Flexibilné lepidlo s prísadou trassu<br />
na lepenie tehlových pásov, prírodných<br />
i umelých kamenných a keramických<br />
obkladov. Na lepenie a stierkovanie<br />
zatepľovacích systémov s izolantom<br />
z EPS, XPS aj MW, s povrchovou úpravou<br />
tehlovými a keramickými pásmi.<br />
Na vonkajšie i vnútorné použitie.<br />
FM tr. CG 2W<br />
Malta s prísadou trassu na dodatočné<br />
ručné škárovanie tehlových pásov<br />
a pohľadového muriva všetkých typov,<br />
napr. keramického, kamenného, betónového<br />
a pod. Po vytvrdnutí odolná proti<br />
pôsobeniu dažďa a mrazu. Na vonkajšie<br />
aj vnútorné použitie. Výroba 7 odtieňov<br />
podľa orientačného vzorkovníka.<br />
FM-X tr. CG 2W<br />
Malta na dodatočné strojové škárovanie<br />
tehlových pásov a pohľadového muriva<br />
všetkých typov, napr. keramického,<br />
kamenného, betónového a pod.<br />
Po vytvrdnutí odolná proti pôsobeniu<br />
dažďa a mrazu. Na vonkajšie aj vnútorné<br />
použitie. Výroba 14 farebných odtieňov<br />
podľa orientačného vzorkovníka.<br />
165
PRÍKLADY POUŽITIA<br />
POVRCHOVÁ<br />
ÚPRAVA<br />
TEHLOVÝMI<br />
PÁSMI<br />
Tip<br />
Pre ľahšie škárovanie možno použiť strojový<br />
aplikátor na vyplnenie škár pohľadového<br />
muriva obr. 12.<br />
1<br />
založenie zatepľovacieho systému s tepelným izolantom<br />
z EPS lepeným na nosnú konštrukciu maltou<br />
quick - mix RKS<br />
2<br />
založenie zatepľovacieho systému s tepelným izolantom<br />
z minerálnej vlny (lamely s kolmým vláknom)<br />
lepeným na nosnú konštrukciu maltou quick-mix RKS<br />
3<br />
nanášanie stierkovacej hmoty malty quick-mix RKS<br />
na tepelný izolant a montáž sklotextilnej armovacej<br />
tkaniny<br />
7<br />
lepenie tehlového pásu v ploche<br />
8<br />
škárovanie obkladu škárovacou maltou quick-mix FM<br />
9<br />
konečné očistenie vyškárovanej plochy opatrným<br />
ometením zmetákom<br />
166
PRÍKLADY POUŽITIA<br />
Kontrolný zoznam<br />
Produkt<br />
RKS tr. C2 TE S1<br />
Flexibilné lepidlo s prísadou trassu<br />
na lepenie tehlových pásov, prírodných<br />
a umelých kamenných a keramických<br />
obkladov. Na lepenie a stierkovanie<br />
zatepľovacích systémov<br />
s izolantom z EPS, XPS aj MW,<br />
s povrchovou úpravou tehlovými<br />
a keramickými pásmi. Na vonkajšie<br />
i vnútorné použitie.<br />
Spotreba<br />
pri lepení tepelného izolantu cca 4-6<br />
kg/m², pri lepení tehlových pásov cca<br />
5-5,5 kg/m 2 , pri stierkovaní cca 1,3<br />
kg/m²/mm vrstvy<br />
4<br />
montáž kotvenia skrutkovacími hmoždinkami cez<br />
sklotextilnú armovaciu tkaninu<br />
5<br />
lepenie tehlových pásov maltou quick-mix RKS<br />
na nadpražie stavebného otvoru<br />
6<br />
založenia rohového tehlového pásu<br />
10<br />
celoplošné škárovanie obkladu steny s glazovaným<br />
alebo slinutým povrchom škárovacou maltou<br />
quick-mix RSS<br />
11 12<br />
po zavädnutí malty očistenie steny po celoplošnom<br />
škárovaní maltou quick-mix RSS opatrným umývaním<br />
strojový aplikátor pre škárovanie pohľadového<br />
muriva všetkých typov hmotou FM-X<br />
167
MATERIÁLY A TECHNIKA<br />
SYSTÉM ODVETRANEJ FASÁDY<br />
Z LÍCOVÝCH TEHÁL<br />
Súčasné novodobé trendy v stavebníctve<br />
čoraz častejšie vynášajú<br />
do popredia kombináciu starších<br />
architektonických štýlov s modernými<br />
prvkami novodobých technológií.<br />
Jedným z nich je aj systém<br />
odvetranej fasády, ktorá na prvý<br />
pohľad vyzerá ako staré režné<br />
murivo. Ako nosná konštrukcia<br />
je použitý základový betón príp.<br />
závesná konzola.<br />
168
MATERIÁLY A TECHNIKA<br />
Prehľad produktov<br />
VK plus<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových a kamenných<br />
(prírodných aj umelých) stavebných<br />
pohľadových prvkov v jednom<br />
pracovnom kroku. Na tehly s nasiakavosťou<br />
> 10%.<br />
VK 01<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových a kamenných<br />
(prírodných aj umelých) stavebných<br />
pohľadových prvkov v jednom<br />
pracovnom kroku. Na tehly s nasiakavosťou<br />
7-10%.<br />
VM 01<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových a kamenných<br />
(prírodných i umelých) stavebných<br />
pohľadových prvkov v jednom<br />
pracovnom kroku. Na tehly s nasiakavosťou<br />
3-7%.<br />
VZ 01<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových a kamenných<br />
(prírodných i umelých) stavebných<br />
pohľadových prvkov v jednom<br />
pracovnom kroku. Na tehly s nasiakavosťou<br />
< 4%.<br />
169
PRÍKLADY POUŽITIA<br />
Prvý spôsob<br />
založenia<br />
Tip<br />
Pred začatím murovania je veľmi dôležitým<br />
krokom starostlivé rozmeranie väzby murovacích<br />
prvkov s ohľadom na ich umiestnenie<br />
pri stavebných otvoroch, a tak zamedziť<br />
vzniku “dorezávaných” detailov.<br />
1<br />
Prvý spôsob založenia odvetranej fasády je na základový<br />
pás. Ide o konštrukciu, ktorá je v prevažnej väčšine<br />
prípadov v rovnakej výškovej úrovni ako základy<br />
celého objektu. Veľmi dôležité je vykonanie vodorovnej<br />
hydroizolácie zabraňujúcej vzlínaniu vody z podložia<br />
do murovanej pohľadovej konštrukcie.<br />
2<br />
Na hydroizoláciu nanesieme quick-mix murovaciu<br />
maltu V.O.R., ktorá zodpovedá nasiakavosti murovacích<br />
prvkov. Založíme prvý rad.<br />
3<br />
Po úplnom založení prvého radu vykonáme detailné<br />
vertikálne a horizontálne vyrovnanie zakladanej konštrukcie.<br />
7<br />
Pri murovaní plôch muriva sa používa systém murovania<br />
, tzv. do šnúrky.<br />
170<br />
8<br />
Medzi dva založené rohy napneme do požadovanej<br />
výšky pevnú tenkú murársku šnúru a tá nám vymedzí<br />
požadovanú úroveň do ktorej pokladáme murovacie<br />
tehly. Nie je povolené použitie iných pomocných<br />
vymedzovačov škár.<br />
9<br />
Pri kladení tehál ihneď po položení vykonávame ich<br />
konečné usadenie do požadovanej polohy.
PRÍKLADY POUŽITIA<br />
Kontrolný zoznam<br />
Produkt<br />
VK plus<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových<br />
a kamenných (prírodných i umelých)<br />
stavebných pohľadových prvkov<br />
v jednom pracovnom kroku. Na tehly<br />
s nasiakavosťou > 10%.<br />
Spotreba<br />
cca 23–54 kg/m² podľa formátu tehál<br />
a hrúbky škáry<br />
4 5<br />
Pri nánose malty v ďalších vrstvách dbáme na to, aby<br />
sme dokonale zamaltovali všetky styčné škáry v ich<br />
celej šírke. Nanášanie murovacích mált V.O.R. v ložných<br />
škárach je tiež po ich celej šírke. Maltu nanášame<br />
v dostatočnom množstve, aby pri uložení murovacieho<br />
prvku došlo k bezdutinovému vyplneniu ložnej škáry<br />
a nadbytočná malta bola vytlačená zo škár von.<br />
Pri vykonávaní druhej vrstvy odspodu odporúčame<br />
do cca každej 4. styčnej škáry vkladať mriežky<br />
na odvetranie vzduchovej medzery. Mriežky umožňujú<br />
odtekanie prípadného kondenzátu a zamedzujú<br />
prieniku hmyzu a hlodavcov do medzipriestoru.<br />
Celkový prierez vetracích otvorov musí byť aspoň 75<br />
cm² na každých 20 m² fasády vrátane okien a dverí.<br />
6<br />
Založenie rohu. Tehly kladieme vždy kapsou navrch.<br />
Kapsu je nutné vždy vyplniť maltou.<br />
10<br />
Pri murovaní necháme vytlačenú murovaciu maltu<br />
v škáre, aby sme neskôr mali čím dotvárať konečnú<br />
podobu škáry.<br />
11 12<br />
Vždy po vymurovaní cca troch vrstiev zrezaním odoberieme<br />
pomocou murárskej lyžice prečnievajúcu<br />
maltu na lícnej strane muriva.<br />
Rubovú stranu muriva už ponecháme bez ďalšej<br />
úpravy. Murovacia malta vďaka tixotropnej prísade<br />
nesteká a nezapĺňa tak vzduchovú medzeru.<br />
171
PRÍKLADY POUŽITIA<br />
Prvý spôsob<br />
založenia<br />
13<br />
Ako tepelný izolant je použitý fasádny polystyrén.<br />
Možné je aj použitie izolantu z minerálnej vlny.<br />
14<br />
Pripevnenie polystyrénu vykonávame špeciálnymi<br />
nerezovými kotvami. Izolant sa na konštrukciu nelepí,<br />
len fixuje dištančnou podložkou. Kotva musí byť<br />
umiestnená v úrovni ložnej škáry muriva.<br />
15<br />
Do predvŕtaného otvoru narazíme kladivom kotvu.<br />
Na ňu nasadíme vymedzovaciu podložku, ktorou fixujeme<br />
izolant v polohe, v ktorej ponecháva voľnú<br />
vzduchovú medzeru.<br />
19<br />
Detail muriva so zabudovaným vetracím prvkom.<br />
172<br />
20<br />
Detail pripevnenej kotvy pred jej zamurovaním do<br />
konštrukcie.<br />
21<br />
Celkový pohľad na rubovú stranu muriva. Detailný<br />
pohľad na rozmiestnenie zabudovaných kotiev<br />
a vzduchovú medzeru. Kotvenie muriva zaistí jeho<br />
stabilitu.
PRÍKLADY POUŽITIA<br />
Kontrolný zoznam<br />
Produkt<br />
VK 01<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových<br />
a kamenných (prírodných i umelých)<br />
stavebných pohľadových prvkov<br />
v jednom pracovnom kroku. Na tehly<br />
s nasiakavosťou 7-10%.<br />
Spotreba<br />
cca 23–54 kg/m² podľa formátu tehál<br />
a hrúbky škáry<br />
16 17<br />
Prečnievajúcu dĺžku tŕňa opäť ohneme v smere prebiehajúcej<br />
ložnej škáry.<br />
Ohnutý koniec tŕňa vtlačíme do čerstvo nanesenej<br />
murovacej malty v ložnej škáre.<br />
18<br />
Detail rozmiestnenia kotviaceho systému. Kotvenie<br />
vykonávame priebežne s vymurovávaním lícového<br />
muriva.<br />
22<br />
Konečné spracovanie škár pomocou pologuľatej<br />
plastovej paličky. Túto úpravu vykonávame po zavädnutí<br />
malty v škáre, ale pred jej zatvrdnutím.<br />
23<br />
Finálne očistenie plochy pomocou metličky.<br />
173
PRÍKLADY POUŽITIA<br />
Druhý spôsob<br />
založenia<br />
- na zakladacie<br />
profily<br />
Tip<br />
Je vhodný najmä tam, kde nie je možnosť<br />
dodatočného vybudovania nosného základu,<br />
alebo šírka nosnej základovej<br />
konštrukcie neumožňuje uloženie lícového<br />
muriva s dostatočnou šírkou vzduchovej<br />
medzery.<br />
1<br />
Druhým spôsobom odvetranej fasády je zavesená<br />
nosná konštrukcia. Lícová plocha je vymurovaná<br />
z lícových tehál.<br />
2<br />
Založenie nosnej konštrukcie špeciálneho kotviaceho<br />
systému je zo zakladacích profilov vyrobených<br />
z nerezovej ocele.<br />
3<br />
Výhodou toto systému je možnosť založiť obvodový<br />
plášť v ľubovoľnej výške s ohľadom na rozloženie<br />
väzby murovacích prvkov pri stavebných otvoroch<br />
a iných detailoch.<br />
7<br />
Do predvŕtaných otvorov vkladáme nerezové kotvy<br />
príslušnej dĺžky.<br />
174<br />
8<br />
Na vloženú kotvu nasadíme vymedzovaciu podložku,<br />
ktorá nám pevne uchytí dosky izolantov a zároveň<br />
presne vymedzí šírku vzduchovej medzery.<br />
Prečnievajúca dĺžka kotvy sa ohne vo vodorovnom<br />
smere s prebiehajúcou ložnou škárou.<br />
9<br />
Na pripevnený zakladací profil s upevneným izolantom<br />
nanesieme minimálne 2 cm hrubú súvislú vrstvu<br />
murovacej malty quick-mix V.O.R. typovo zodpovedajúcej<br />
nasiakavosti murovacích tehál.
PRÍKLADY POUŽITIA<br />
Kontrolný zoznam<br />
Produkt<br />
VM 01<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových<br />
a kamenných (prírodných i umelých)<br />
stavebných pohľadových prvkov<br />
v jednom pracovnom kroku. Na tehly<br />
s nasiakavosťou 3-7%.<br />
Spotreba<br />
cca 23–54 kg/m² podľa formátu tehál<br />
a hrúbky škáry<br />
4 5<br />
Zakladací profil kotvíme do plášťa nosnej konštrukcie<br />
vodorovne a v požadovanej výške. Kotvenie vykonávame<br />
špeciálnymi kotvami, ktoré sú súčasťou kotevných<br />
profilov v množstve zodpovedajúcom modulovým<br />
dĺžkam profilov.<br />
Po založení pristúpime k fixácii samotného tepelného<br />
izolantu, ktorý vkladáme tesne k lícu obvodovej konštrukcie<br />
tak, aby sme vymedzili vzduchovú medzeru.<br />
6<br />
Po založení izolantu do požadovanej úrovne navŕtame<br />
do nosného podkladu otvory na kotvenie<br />
samotného izolantu.<br />
10<br />
Na nanesenú maltu založíme prvú vrstvu tehál<br />
a presne rozmeriame ich polohu, orientáciu a rozmiestnenie.<br />
11 12<br />
Po založení prvej vrstvy vykonáme presnú korekciu<br />
smeru a výšky všetkých prvkov založeného plášťa.<br />
Ďalšiu vrstvu založíme opäť do rovnomerne nanesenej<br />
murovacej malty. Maltu nanesieme opäť v celej<br />
šírke muriva vrátane vyplnenia maltových káps.<br />
Do pripravenej ložnej škáry rovnako zafixujeme tŕne<br />
nerezových kotiev.<br />
175
PRÍKLADY POUŽITIA<br />
Druhý spôsob<br />
založenia<br />
- na zakladacie<br />
profily<br />
13<br />
Rozložíme murovacie tehly ďalšej vrstvy a po ich<br />
položení opäť vykonáme korekciu smeru a výšky celej<br />
vrstvy.<br />
14<br />
Pri nánose malty do úložných škár dbáme na bezdutinové<br />
vyplnenie všetkých maltových káps a ložných<br />
škár na tehlách.<br />
15<br />
Príprava ďalšieho kotviaceho otvoru na umiestnenie<br />
statickej kotvy sa vykonáva vždy položením murovacej<br />
tehly a vyvŕtaním otvoru približne 1 cm nad jej úrovňou.<br />
19<br />
Následné pokračovanie pri výmurovke je už len opakovanie<br />
predošlých krokov.<br />
176<br />
20<br />
Vďaka tixotropnej vlastnosti murovacích mált quickmix<br />
V.O.R. zostáva vzniknutá vzduchová medzera<br />
úplne voľná. Týmto umožňuje splniť všetky požiadavky<br />
na jej funkciu.<br />
21<br />
Konečnú podobu škár dotvoríme pomocou škárovacej<br />
pomôcky, v tomto prípade vyrobenej z dreveného<br />
kolíka.
PRÍKLADY POUŽITIA<br />
Kontrolný zoznam<br />
Produkt<br />
VZ 01<br />
Vysoko odolná malta na murovanie<br />
a súčasné škárovanie lícového muriva<br />
z keramických, betónových<br />
a kamenných (prírodných i umelých)<br />
stavebných pohľadových prvkov<br />
v jednom pracovnom kroku. Na tehly<br />
s nasiakavosťou < 4%.<br />
Spotreba<br />
cca 23–54 kg/m² podľa formátu tehál<br />
a hrúbky škáry<br />
16 17<br />
Na vložený kotevný tŕň opäť nasunieme dištančnú<br />
podložku vymedzujúcu vzduchovú medzeru.<br />
Podložku po jej nasunutí pootočíme o 90 ° a tým<br />
docielime fixáciu tepelnoizolačnej dosky.<br />
18<br />
Prečnievajúci tŕň opäť ohneme vo vodorovnom smere<br />
v mieste prebiehajúcej ložnej škáry.<br />
22<br />
Konečným a posledným krokom je ometenie celej<br />
plochy vhodnou metličkou.<br />
177
POZNÁMKY
