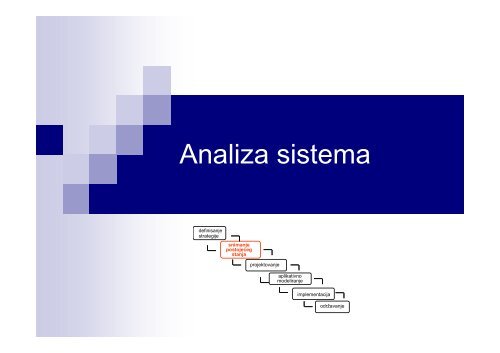

Analiza sistema

Analiza sistemadefinisanjestrategijesnimanjepostojećegstanjaprojektovanjeaplikativnomodeliranjeimplementacijaodržavanje

Funkcionalni model sistema• predstavlja sistem kao "crnu kutiju"• prikazuje se funkcionalnost sistema na način kako jevide spoljni objekti• predstavljaju se ulazi i izlazi iz sistema i funkcije kojetransformišu ulaze (pobudu, stimulaciju) u izlaze• pretstavlja model zahteva, jer treba da pokaže potpuno,precizno i nedvosmisleno kako će objekti van sistema(korisnici, akteri) koristiti posmatrani sistem.2

Strukturna sistem analiza (SSA)nastala je kao odgovor na problem neadekvatnespecifikacije zahteva korisnika pomoću klasičnihsredstava funkcionalne analizejasna grafička specifikacija, pogodna za komunikaciju sakorisnikom;daje jasan i detaljan opis sistema, primenom metodeapstrakcije, tako da se sistem na višim nivoimaapstrakcije opisuje jasno, a na nižim detaljno; predstavlja logičku, a ne fizičku specifikaciju procesa -specifikacija opisuje šta će budući sistem raditi i šta ćepružati korisniku, a ne kako će biti implementiran;3

Strukturna sistemska analiza (SSA) Šta je SSA?─ Potpuna konvencionalna metoda za specifikacijuinformacionog sistema─ SSA posmatra informacioni sistem kao funkciju(proces obrade) koja, na bazi ulaznih, generišeizlazne podatke.─ Ulazni podaci se dovode u proces obrade, a izlazni iznjega odvode preko tokova podataka.─ Od interesa su samo sadržaj i struktura ulaznog toka,a ne i medijum - nosilac toka.4

Specifikacija SSAHijerarhijski organizovan skup dijagramatoka podataka;Rečnik podataka koji opisuje sadržaj istrukturu svih procesa, tokova i skladištapodataka;Specifikacija logike primitivnih procesa5

Specifikacija SSA Izmeñu procesa na najvišemnivou i primitivnih procesanalaze se dijagrami srednjegnivoa. Broj takvih nivoa zavisi odsloženosti sistema koji seanalizira kao i od postupnosti uprocesu dekompozicije. Preporučuje se da takvi nivoisadrže 5-9 procesa.(Ako procesa ima više, znači da jepreskočen jedan apstakcioni nivo.)A0A4211223A-04A4A4310A02A4236

Osnovni koncepti SSA Tok podataka (data flow) Proces (process) Skladište podataka (data store) Spoljni objekat (interface - external agent) Spojevi (junctions)7

Proces (process) Proces obrade podataka je aktivna komponentasistema, koja vrši transformaciju strukture isadržaja ulaznog toka u izlazni tok. Naziv procesa treba precizno da označavafunkciju koju on obavlja.(ako analitičar ne zna da dodeli ime procesu, znači dane razume funkciju koju proces obavlja).obradanaloga8

Tok podataka (data flow)Tok podataka je vod kroz koji protiču grupe podatakapoznate strukture.Tok podataka ostvaruje vezu izmeñu ostalih komponentisistema i na dijagramu toka podataka predstavlja seimenovanom, orijentisanom linijom.Svaki tok podataka u dijagramu toka podataka moraimati jedinstveno ime koje odražava značenje podatakakoje on nosi. Izuzetak su tokovi koji idu prema, odnosnood skladišta podataka, koji ne moraju biti imenovani.potpisan ugovor9

Skladište podataka (data store) Skladište podataka (kartoteka, fascikla, datoteka)služi za čuvanje podatakaDefiniše se kao tok podataka u mirovanju Veza sa primitivnim funkcijama isključivo prekotokova podataka.Skladište podataka treba da omogući:• tok podataka KA skladištu označava operaciju održavanja, tj.ubacivanja, izbacivanja i promene sadržaja;• tok podataka OD skladišta označava korišćenje skladišta zaizveštavanje.fakturefakture10

Spoljni objekat(interface - external agent) Spoljni objekat (interfejs) je objekat vankonteksta posmatranog sistema koji sejavlja kao izvor ili ponor tokova podataka.dobavljač11

Spojevi (junctions) Spojevi pomažu u organizovanju i pojašnjavanjudijagrama toka podataka. Postoje divergentni spojevi koji dele tokpodataka na dva ili više izlaza, kao ikonvergentni spojevi, koji spajaju dva ili višetoka podataka u jedan. Spojevi sa jednim ulazom i jednim izlazom zovuse linearni spojevi.12

SSA – odnos koncepata Meñusobni odnos osnovnih koncepatase prikazuje prekodijagrama toka podataka (DTP)koji prikazuju vezu interfejsa ili skladištakao izvora/ponora podataka,sa odgovarajućim procesima,kao i meñusobnu vezu procesa.13

Dijagram toka podataka - DTP(data flow diagram - DFD)RACUNKupacFinansijskaSluzbaIzvestajOUplatiFIRMAPOTVRDA4.1EVIDENCIJA_POTVRDA4.2FORMIRANJE_RACUNAIzvestajOUplatiFaktura3.5.1 SlanjeFaktureNalogZaIzvestajemOUplati3.5.3 PrijemIzvestajaOUplatiDOSIJE_CLANAISPLATAUPUT_POTVRDARACUNIKupOtpremnicaKupFaktura3.5.2 IzdavanjeNalogaZaIzvestajemOUplatiNalogZaIzvestajemOUplati4.4EVIDENCIJA_ISPLATAISPLATNI_SPISAK4.3 OBRADA_UPLATAPLACENOIZVODBANKASSA - TRECI NIVO DEKOMPOZICIJE -3.5 REGULISANJE PLACANJA SA KUPCIMARADNIKISPLATAIZVODI14

Tehnika dekompozicije DTP-aIS može biti veoma složen isadržati veliki broj procesa,tokova podataka, skladištapodataka i spoljnih objekata.Jasna i detaljna specifikacijasistema zahteva da se i napredstavljanje sistemapomoću dijagrama tokapodataka primeni metodadekompozicije.A0A4211223A-04A4A431A0 02A42315

Dijagram kontekstaDijagram na najvišemnivou hijerarhijeSadrži mali broj procesavisokog apstraktnognivoa i njihovukomunikaciju (ulazne iizlazne tokove) saokruženjem,Predstavlja granicesistema koji se analizira.DobavljacFakturaReklamacijaOdgovorNaReklamacijuKatalogNarudzbenicaOtpremnicaSSA - DIJAGRAM KONTEKSTAKomercijalnaFunkcijaNalogZaIsplatuIzvestajOIsplatiNalogZaIzvestajemOUplatiIzvestajOUplatiKatalogNarudzbenicaOtpremnicaFakturaReklamacijaOdgovorNaReklamacijuKupacFinansijskaSluzba16

Dekompozicini dijagramiHorizontalne veze izmeñuposlovnih funkcija istog nivoaVertikalna veza (roditelj-dete)Različiti nivoi apstrakcije:− na višim nivoima su opštijefunkcije i grupisane strelice− na nižim nivoima strelice sedekomponuju i detaljnijeopisuju.naziv u obliku glagolske frazenajmanje jedna kontrolna iizlazna strelicaA 0A 4211223A -04A 4A 4310A 0O pstijeD etaljnije2A 42317

SSA - sintaksna i metodološka pravilapravilo balansa tokova: Ulazni i izlazni tokovi naDTP-u koji je dobijen dekompozicijom nekog procesa Pmoraju biti ekvivalentni sa ulaznim i izlaznim tokovimatoga procesa P na dijagramu višeg nivoa;svaki proces mora mati bar jedan ulazni i jedan izlaznitok;proces koji ima više ulaznih nego izlaznih tokova jesintetički, onaj koji ima vise izlaznih nego ulaznih –analitički;funkcije na DTP-u izmeñu sebe treba da komunicirajuisključivo preko skladišta18

Definisanje logike primitivnih funkcijaDTP koji sadrži procese koji se dalje nedekomponuju, naziva se primitivnom funkcijom.Svaka primitivna funkcija definisana je:• ulaznim tokom podataka,• logikom obrade podataka iz ulaznog toka ili nekogskladišta podataka• izlaznim tokom podataka i/ili ažuriranim podacima uskladištu podataka.19

DTP – primitivna funkcijaStudentIspitnaPrijava2.1.Evidentiranjeispitnih prijavaIspitniSpisakNastavnikKadrovskaEvidencijaNastavniPlanSpisakIspitnihPrijavaDosijeStudenta2.2.Zavodjenjerezutltata ispitaRezultatiIspita20
