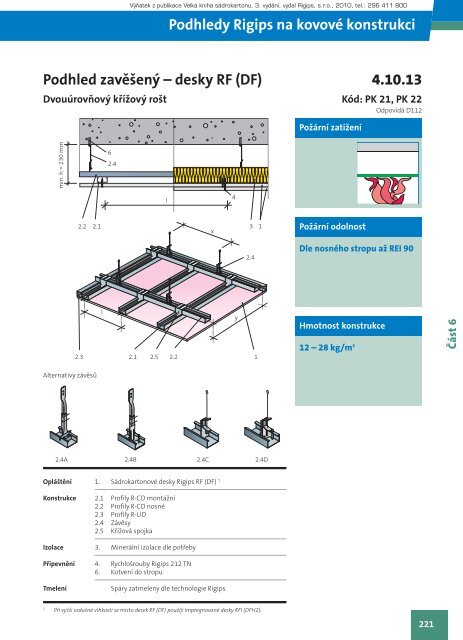

Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal Rigips, s.r.o., 2010, tel.: 296 411 800Podhledy Rigips na kovové konstrukciPodhled zavěšený – desky RF (DF)Dvouúrovňový křížový rošt4.10.13Kód: PK 21, PK 22Odpovídá D112Požární zatíženímin. h = 230 mm62.4l42.2 2.1x31Požární odolnost2.4Dle nosného stropu až REI 90l2.3 2.1 2.5 2.2y1Hmotnost konstrukce12 – 28 kg/m 2Část 6Alternativy závěsů2.4A 2.4B 2.4C 2.4DOpláštění 1. Sádrokartonové desky Rigips RF (DF) *)Konstrukce 2.1 Profily R-CD montážní2.2 Profily R-CD nosné2.3 Profily R-UD2.4 Závěsy2.5 Křížová spojkaIzolace 3. Minerální izolace dle potřebyPřipevnění 4. Rychlošrouby Rigips 212 TN6. Kotvení do stropuTmeleníSpáry zatmeleny dle technologie Rigips*)Při vyšší vzdušné vlhkosti se místo desek RF (DF) použijí impregnované desky RFI (DFH2).221

Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal Rigips, s.r.o., 2010, tel.: 296 411 800Podhledy Rigips na kovové konstrukci4.10.13Kód: PK 21, PK 22Odpovídá D112Rozteče prvků konstrukcePodhled zavěšený – desky RF (DF)Dvouúrovňový křížový roštOpláštění Maximální rozteče [mm] Hmotnostkonstrukcex y lZávěsyv nosných R-CDNosnéR-CDPříčná *)montážPodélná *)montáž[kg/m 2 ]Celkováhmotnost[kg/m 2 ]1x RF (DF) 12,5 900 1 000 500 – 12PK 212x RF (DF) 12,5 750 750 400 – 24 bezPK 22dodateč.1x RF (DF) 15 750 1 000 500 – 16 zatížení PK 212x RF (DF) 15 750 750 400 – 28 PK 221x RF (DF) 12,5 750 1 000 500 – 12PK 212x RF (DF) 12,5 750 750 400 – 24 PK 22max. 301x RF (DF) 15 750 1 000 500 – 16 PK 212x RF (DF) 15 750 750 400 – 28 PK 221x RF (DF) 12,5 600 750 500 – 12PK 212x RF (DF) 12,5 600 750 400 – 24 PK 22max. 501x RF (DF) 15 600 750 500 – 16 PK 212x RF (DF) 15 600 750 400 – 28 PK 22*)vzájemná orientace desek a montážních profilůKódPožární odolnostPožárníodolnostsestavyOpláštění Konstrukce - rozteče Konstr.Profilymontážní„I“[mm]Profilynosné„Y“[mm]Závěsyv nosnýchprofilech[mm]KódČást 6222Popis položkya: 4.10.13 (PK 21)Zavěšený podhled Rigips opláštěný1x RF (DF) 12,5 – na kovové konstrukci(R-CD), bez minerální izolaceb: 4.10.13 (PK 22)Zavěšený podhled Rigips opláštěný2x RF (DF) 12,5 – na kovové konstrukci(R-CD), bez minerální izolacec: 4.10.13 (PK 21)Zavěšený podhled Rigips opláštěný1x RF (DF) 15 – na kovové konstrukci(R-CD), bez minerální izolace.d: 4.10.13 (PK 22)Zavěšený podhled Rigips opláštěný2x RF (DF) 15 – na kovové konstrukci(R-CD), bez minerální izolaceNosný strop - železobetonová deskaTl. deskymin. [mm]Osové krytívýztuže min. [mm]60 15 REI 45 1x RF (DF) 12,5 500 900 1 000 PK 2160 151x RF (DF) 15 500 750 1 000 PK 2160 15 REI 60 2x RF (DF) 12,5 400 750 750 PK 2280 20 1x RF (DF) 12,5 500 900 1 000 PK 2180 202x RF (DF) 12,5 400 750 750 PK 22REI 90100 30 1x RF (DF) 12,5 400 900 800 PK 21100 302x RF (DF) 12,5 400 750 750 PK 22REI 120100 30 1x RF (DF) 12,5 400 900 800 PK 21Nosný strop - trapézový plech zabetonovanýTl. plechumin. [mm]Tl. nadbetonávkymin. [mm]1,0 40 REI 30 1x RF (DF) 12,5 500 900 1 000 PK 211,0 40 REI 45 1x RF (DF) 15 500 750 1 000 PK 211,0 40 REI 60 2x RF (DF) 12,5 400 900 800 PK 21Nosný strop - železobetonová deska + ocelové nosníky (A/V= 0-450) [1/m]Tl. deskymin. [mm]Osové krytívýztuže min.[mm]60 15 REI 30 1x RF (DF) 12,5 500 900 1 000 PK 2160 152x RF (DF) 12,5 400 750 750 PK 22REI 4560 15 1x RF (DF) 12,5 400 900 800 PK 2160 15 REI 60 2x RF (DF) 15 400 750 750 PK 21Nosný strop - trapézový plech zabetonovaný + ocelové nosníky (A/V= 0-450) [1/m]Tl. plechumin. [mm]Tl. nadbetonávkymin.[mm]1,0 40 REI 30 1x RF (DF) 12,5 500 900 1 000 PK 211,0 152x RF (DF) 12,5 400 750 750 PK 22REI 451,0 15 1x RF (DF) 12,5 400 900 800 PK 211,0 15 REI 60 2x RF (DF) 15 400 750 750 PK 21Nosný strop - dřevěné trámy z rostlého dřeva s dřevěnou stropní deskou(fošky 30 mm na polodrážku nebo OSB 22 mm na pero a drážku)Dřevěné trámy Dřevěná stropní deskarozměru Fošny OSBmin. [mm] 30 mm 22 mm40 x 120 Ano Ano REI 30 1x RF (DF) 12,5 500 900 1 000 PK 2180 x 160 Ano --- REI 45 1x RF (DF) 15 500 750 1 000 PK 2140 x 120 Ano Ano REI 60 2x RF (DF) 12,5 400 750 750 PK 22Základní podmínky pro dosažení požární odolnosti:- výška dutiny mezi spodním lícem stropní desky a horním lícem desek Rigips je nejméně 230 mm;- v dutině mohou být elektroinstalační kabely, které splňují třídu reakce na oheň A CA , B1 CA nebo B2 CA- sklon konstrukce je v rozmezí 0° až 25°;- návrhová teplota oceli Θa,cr = 500°C
