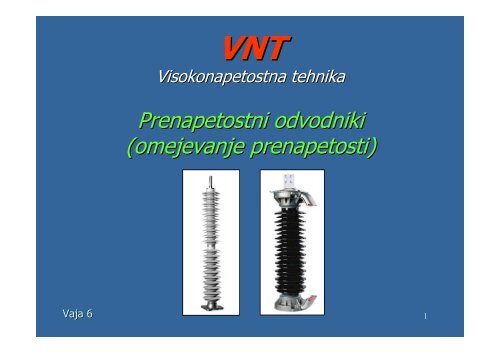

Visokonapetostna tehnikaPrenapetostni odvodniki(omejevanje prenapetosti)Vaja 61
Prehode prenapetosti lahko povzročijopreboj v izolaciji VN napravStrelaPrenapetostni zaščitni nivoAtmosferska zdržnaudarna napetostU zdržOmejevanj temenskevrednosti napetosti1,2/50 µsPrenapetostniodvodnikI2
2. Odvodniki z vgrajenimi iskrišči innelinearnimi SiC uporiUDelovanjeiskriščaPreostala napetostna SiC uporuB50 HzU obrIItSiC6
Zgradba odvodnika z iskrišči innelinearnimi SiC uporiSprostitev nadtlaka (preboj)Paralelni R-C člen (potencial)SiC nelinearni upor (omejevanje I )Iskrišče (preskok)Tuljava z R (razpihovanje obloka)Izolator (porcelan)Kovinsko podnožje7
3. Kovinsko-oksidni oksidni odvodniki brez iskrišč(ZnO odvodniki)UPreostala napetostna ZnO uporuI50 HzU obrItZnO8
Zgradba in izdelava ZnO blokov(nelinearni upori)Izdelava ZnO blokov:PorcelanskoohišjeKompozitnoohišjeIzdelava odvodnikov:9
Različne izvedbeZnO odvodnikovNNPorcelanVNKompozitniizolatorSN10
Različne vrste prenapetosti(problem segrevanja odvodnika)Prenapetostne odvodnike uporabljamo za omejevanje prenapetosti:■■■Prenapetosti s položnim čelom (DA)Prenapetosti s strmim čelom (DA)Časne prenapetosti (NE)IPROBLEM SEGREVANJA!P ohlStacionarno stanje:P segr = P ohlT ZnO > T okolP segrT ZnOT okol11
Segrevanje ZnO odvodnika obprehodnih prenapetostihW = U · I · ∆t∆TSproščena energija(toplota)Dvig temperatureDelovanje odvodnika obprehodni prenapetostiIUT∆t∆TT ZnOT okoltOdvodnik se po ohlajanjuvrne v svoje prvotno stanje12
Segrevanje ZnO odvodnikaob časnih prenapetostihUUtNelinearnakarakteristikaZnO odvodnikaIStalnosproščanjetoploteUItI RI CPovečane izgube!13
U/I karakteristika ZnO odvodnika inizbira nazivne napetosti U rU obr ≤ U COVU1,71,410,8Atmosferski zaščitni nivoStikalni zaščitni nivoU r20 ºC100 ºCU COVlog I1 mAT č > 30 µs1 kAt8/20 µs10 kA14
Termični pobeg ZnO odvodnikalog PP ohlTP segrTPodročje ohlajanjaP segr < P ohlTTERMIČNIPOBEGStabilnatočkaKritičnatočka15
Kakovost odvodnika zagotavljamo spreskušanjem in nadzorovanjem v obratovanjuPreskušanjeŠtevcidelovanjNotranji preboj (10 kA, 10 period)16
