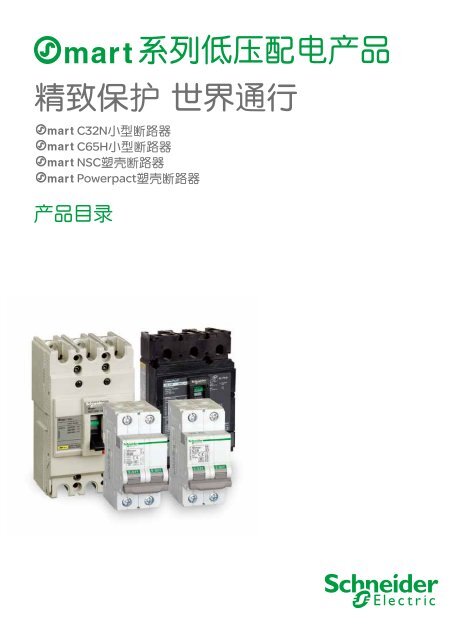

系 列 低 压 配 电 产 品精 致 保 护 世 界 通 行产 品 目 录C32N 小 型 断 路 器C65H 小 型 断 路 器NSC 塑 壳 断 路 器Powerpact 塑 壳 断 路 器
施 耐 德 电 气善 用 其 效 尽 享 其 能全 球 能 效 管 理 专 家 施 耐 德 电 气 为 世 界 100 多 个 国 家 提 供 整 体 解 决 方 案 , 其 中 在 能 源 与 基础 设 施 、 工 业 过 程 控 制 、 楼 宇 自 动 化 和 数 据 中 心 与 网 络 等 市 场 处 于 世 界 领 先 地 位 , 在住 宅 应 用 领 域 也 拥 有 强 大 的 市 场 能 力 。 致 力 于 为 客 户 提 供 安 全 、 可 靠 、 高 效 的 能 源 ,施 耐 德 电 气 2010 年 的 销 售 额 为 196 亿 欧 元 , 拥 有 超 过 110,000 名 员 工 。 施 耐 德 电 气 助您 —— 善 用 其 效 , 尽 享 其 能 !施 耐 德 电 气 在 中 国1987 年 , 施 耐 德 电 气 在 天 津 成 立 第 一 家 合 资 工 厂 梅 兰 日 兰 , 将 断 路 器 技 术 带 到 中 国 , 取 代 传 统 保 险丝 , 使 得 中 国 用 户 用 电 安 全 性 大 为 增 强 , 并 为 断 路 器 标 准 的 建 立 作 出 了 卓 越 的 贡 献 。90 年 代 初 , 施 耐德 电 气 旗 下 品 牌 奇 胜 率 先 将 开 关 面 板 带 入 中 国 , 结 束 了 中 国 使 用 灯 绳 开 关 的 时 代 。施 耐 德 电 气 的 高 额 投 资 有 力 地 支 持 了 中 国 的 经 济 建 设 , 并 为 中 国 客 户 提 供 了 先 进 的 产 品 支 持 和 完 善 的 技术 服 务 , 中 低 压 电 器 、 变 频 器 、 接 触 器 等 工 业 产 品 大 量 运 用 在 中 国 国 内 的 经 济 建 设 中 , 促 进 了 中 国 工 业化 的 进 程 。目 前 , 施 耐 德 电 气 在 中 国 共 建 立 了 77 个 办 事 处 ,26 家 工 厂 ,6 个 物 流 中 心 ,1 个 研 修 学 院 ,3 个 研 发中 心 ,1 个 实 验 室 ,700 多 家 分 销 商 和 遍 布 全 国 的 销 售 网 络 。 施 耐 德 电 气 中 国 目 前 员 工 数 近 22,000人 。 通 过 与 合 作 伙 伴 以 及 大 量 经 销 商 的 合 作 , 施 耐 德 电 气 为 中 国 创 造 了 成 千 上 万 个 就 业 机 会 。施 耐 德 电 气能 效 管 理 平 台凭 借 其 对 五 大 市 场 的 深 刻 了 解 、 对 集 团 客 户 的 悉 心 关 爱 , 以 及 在 能 效 管 理 领 域 的 丰 富 经 验 , 施 耐 德 电气 从 一 个 优 秀 的 产 品 和 设 备 供 应 商 逐 步 成 长 为 整 体 解 决 方 案 提 供 商 。 今 年 , 施 耐 德 电 气 首 次 集 成 其 在建 筑 楼 宇 、IT、 安 防 、 电 力 及 工 业 过 程 和 设 备 等 五 大 领 域 的 专 业 技 术 和 经 验 , 将 其 高 质 量 的 产 品 和 解决 方 案 融 合 在 一 个 统 一 的 架 构 下 , 通 过 标 准 的 界 面 为 各 行 业 客 户 提 供 一 个 开 放 、 透 明 、 节 能 、 高 效 的能 效 管 理 平 台 , 为 企 业 客 户 节 省 高 达 30% 的 投 资 成 本 和 运 营 成 本 。
目 录引 言 ......................................................................................... 2低 压 配 电 产 品 概 览 ..................................................4小 型 断 路 器 ........................................................................................... 4Powerpact ® UL 标 准 塑 壳 断 路 器 ..................................................... 4NSC 塑 壳 断 路 器 .................................................................................. 5小 型 断 路 器 介 绍 .......................................................6小 型 断 路 器 ......................................................................................... 6结 构 示 意 图 及 新 防 伪 标 签 ............................................................................. 8OSMC32N 小 型 断 路 器 ................................................................................... 9OSMC65H 小 型 断 路 器 ................................................................................... 11电 气 附 件 ............................................................................................................13机 械 辅 件 ...........................................................................................................20相 关 产 品 ...............................................................................23C65H/L-DC 直 流 小 型 断 路 器 ......................................................................23ST 系 列 固 定 式 电 涌 保 护 器 ..........................................................................28附 录 ..............................................................................................30NSC 塑 壳 断 路 器 介 绍 ............................................ 38NSC 塑 壳 断 路 器 .............................................................................................38电 气 附 件 ............................................................................................................51机 械 辅 件 ...........................................................................................................53安 装 与 开 孔 ......................................................................................................56脱 扣 曲 线 ...........................................................................................................68产 品 订 货 号 .......................................................................................................71Powerpact ® 塑 壳 断 路 器 介 绍 ..............................75Powerpact ® 塑 壳 断 路 器 ...............................................................................75选 型 指 南 ........................................................................................................... 77产 品 订 货 号 ..................................................................................................... 801
引 言灵 活 创 新 , 品 质 共 享系 列 低 压 配 电 产 品在 中 国 低 压 电 器 的 历 史 上 , 没 有 一 种 产 品 像 “ M e r l i nGerin” 断 路 器 那 样 拥 有 如 此 巨 大 的 影 响 , 它 已 不 仅 仅 作为 产 品 服 务 于 我 们 , 更 重 要 的 是 带 给 我 们 观 念 的 深 刻 改 变和 整 个 行 业 的 彻 底 改 革 。 同 时 也 使 “Merlin Gerin” 成 为国 内 低 压 电 气 行 业 最 为 耀 眼 和 最 为 客 户 信 赖 的 品 牌 。今 日 世 界 是 对 OEM ( 原 始 设 备 制 造 商 ) 开 放 的 世 界 , 新 的机 遇 、 新 的 需 求 无 处 不 在 。 这 种 需 求 也 体 现 在 对 低 压 断路 器 产 品 的 选 择 上 。 无 论 是 出 口 还 是 国 内 业 务 , 我 们 相 信一 个 国 际 化 的 标 准 产 品 系 列 , 灵 活 的 应 用 , 方 便 的 安 装 ,可 靠 的 品 质 , 在 节 约 时 间 、 节 省 成 本 的 同 时 , 能 更 好 地 满足 您 和 您 的 客 户 的 需 求 。2 0 0 5 年 7 月 , 施 耐 德 电 气 公 司 旗 下 核 心 品 牌 “ M e r l i nGerin”, 秉 承 其 始 终 如 一 的 卓 越 品 质 和 不 懈 追 求 的 创 新精 神 , 面 向 工 业 控 制 领 域 , 隆 重 推 出 为 OEM 量 身 定 做 的系 列 低 压 配 电 产 品 , 其 核 心 产 品 包 括系 列小 型 断 路 器 和 NSC 系 列 塑 壳 断 路 器 。2007 年 , 北 美 市 场 知 名 品 牌 Square D 旗 下 明 星 产 品 Powerpact也 将 加 入系 列 , 该 产 品 为 UL 标 准 产 品 , 同Merlin Gerin 一 起 , 构 筑 一 个 国 际 化 的 标 准 产 品 系 列 。施 耐 德 电 气 公 司 旗 下 三 大 核 心 品 牌Telemecanique 和 Merlin Gerin 以 及 Square D 联手 , 不 仅 能 为 您 提 供 最 好 的 工 业 控 制 与 自 动 化方 案 , 同 时 能 带 给 您 最 好 的 低 压 配 电 方 案 。2
Merlin Gerin, Square D最 新 推 出 的 为 OEM 量 身 定 做 的系 列 低 压 配 电 产 品系 出 名 门卓 越 品 质完 善 方 案高 效 服 务Telemecanique原 有 的 为 OEM 提 供 的 工 业 控 制与 自 动 化 产 品3
系 列 低 压 配 电 产 品 概 览系 列 小 型 断 路 器简 介新 一 代 的 系 列 小 型 断 路 器 拥 有 更 加 完 善 的 电 流 规 格 , 更 加 简 明 的 选 型 标 注 , 为OEM 客 户 度 身 定 做 的 特 色 系 列 标 识 和 特 色 包 装 , 更 加 齐 全 的 附 件 系 列 … 它 在 设 计 过 程中 , 充 分 考 虑 了 工 业 控 制 和 原 始 设 备 制 造 商 的 需 求 和 市 场 特 点 , 凭 着 Merlin Gerin 领 先的 技 术 和 成 熟 的 经 验 , 以 产 品 的 可 靠 性 和 高 质 量 为 重 , 同 时 注 重 实 用 性 和 安 装 方 便 。市 场 定 位 - 为 OEM 量 身 定 做为 OEM 提 供 最 好 的 低 压 配 电 产 品 解 决 方 案 和 服 务 , 系 列 小 型 断 路 器 主 要 用 于OEM 各 种 工 业 设 备 和 工 业 控 制 柜 的 保 护 , 不 适 用 于 建 筑 领 域 低 压 配 电 系 统 的 保 护 。模 数 化 产 品认 证系 列 小 型 断 路 器 为 模 数 化 产 品 , 每 一 个 模 数 统 一 为 9mm 的 宽 度 , 变 繁 为 简 。系 列 小 型 断 路 器 已 通 过 CCC、CE、UL、TUV、CCS 等 全 系 列 多 项 认 证 , 完 全 满足 OEM 用 户 的 国 内 使 用 与 设 备 出 口 , 符 合 欧 盟 RoHS 指 令 。安 装可 方 便 地 安 装 在 DIN 国 际 标 准 轨 道 , 无 需 特 别 的 安 装 。 它 可 根 据 需 要 在 轨 道 上 垂 直 或水 平 安 装 而 不 影 响 其 性 能 。 双 稳 态 锁 定 夹 , 安 装 更 方 便 。连 接产 品 采 用 隧 道 式 接 线 端 子 , 这 种 设 计 易 于 使 导 线 接 入 正 确 位 置 , 压 接 更 加 牢 固 , 可 有效 减 少 由 于 连 接 不 良 引 起 的 端 子 过 热 和 烧 毁 。系 列 低 压 配 电 产 品系 列 小 型 断 路 器系 列 UL 标 准 塑 壳 断 路 器4
系 列 低 压 配 电 产 品 概 览系 列 塑 壳 断 路 器简 介系 列 塑 壳 断 路 器 是 施 耐 德 电 气 公 司 专 门 针 对 工 业 控 制 领 域 及 机 器 设 备 制 造 商(OEM) 推 出 的 塑 壳 断 路 器 , 其 结 构 紧 凑 , 设 计 简 洁 , 绝 缘 性 能 好 , 安 全 可 靠 , 经 济 实用 。更 完 整 的 产 品 系 列系 列 塑 壳 断 路 器 不 仅 纳 入 了 原 有 的 15-630A NSC 塑 壳 断 路 器 , 还 扩 充 了 NSC 专用 电 机 保 护 以 及 4 极 产 品 , 更 纳 入 SQD 品 牌 Powerpact UL 标 准 塑 壳 断 路 器 , 从 而 拥 有更 加 完 整 的 塑 壳 断 路 器 产 品 系 列 。模 块 化 产 品系 列 塑 壳 断 路 器 为 模 块 化 产 品 , 一 体 化 设 计 , 体 积 小 巧 , 其 中 NSC60/100A 为世 界 上 体 积 最 小 的 塑 壳 断 路 器 。安 装提 供 固 定 式 的 安 装 方 式 , 其 可 水 平 , 垂 直 , 平 躺 安 装 , 不 影 响 其 电 气 性 能 。连 接提 供 板 前 接 线 , 灵 活 的 进 线 方 式 , 可 下 进 线 上 出 线 无 需 降 容 , 使 安 装 布 线 更 为 方 便 。产 品 可 靠 性双 重 绝 缘 , 具 有 可 靠 的 隔 离 功 能 , 抗 湿 热 、 耐 振 动 和 冲 击 能 力 强 。认 证NSC 塑 壳 断 路 器 已 通 过 CCC 认 证 , 并 符 合 CE, JIS,NEMA,RoHS (
系 列 小 型 断 路 器 介 绍系 列 小 型 断 路 器系 列 标 识这 一 标 识 将 出 现 在 所 有 为 OEM 客 户 度 身 订 做 的 低 压 配 电产 品 及 他 们 的 包 装 上 。包 装 特 点p 外 包 装 盒 及 产 品 壳 体 均 采 用 环 保 材 料p 外 包 装 盒 为 彩 盒 设 计 , 美 观 大 方 , 易 于 识 别p 特 定 的 OEM 标 识系 列 小 型 断 路 器 产 品 号 说 明OSMC65H1C10产 品 系 列小 型 断 路 器名 称C32NC65H*极 数1: 1P2: 2P3: 3P4: 4P脱 扣 曲 线B: B 型 曲 线 ,适 用 于 电 子 类负 载C: C 型 曲 线 ,适 用 于 常 规负 载额 定 电 流1: 1A 20: 20A2: 2A 25: 25A3: 3A 32: 32A4: 4A 40: 40A6: 6A 50: 50A10: 10A 63: 63AD: D 型 曲 线 ,16: 16A适 用 于 冲 击性 负 载6
系 列 小 型 断 路 器 介 绍系 列 小 型 断 路 器OSMC32N 小 型 断 路 器p 热 塑 外 壳强 抗 冲 击 性有 弹 性p 额 定 电 压 、 频 率p 分 断 能 力p 紧 固 螺 钉可 回 收自 熄 性p 显 示 脱 扣 曲 线 和 额 定 电 流p 绿 色 指 示 条 指 示 内 部 触 头 位 置 状 态"I . N" 表 示 触 头 闭 合 状 态 位 置"I . FF" 表 示 触 头 断 开 状 态 位 置p 接 线 图p 符 合 标 准p CCC 认 证 标 志p 锁 定 槽p 操 作 手 柄p 接 线 端 子隧 道 式 接 线 端 子满 足 线 缆 和 母 线 两 种 方 式p 操 作 手 柄正 视 图顶 视 图p 安 装 孔 , 用 于 拼 装电 气 附 件p 安 装 指 导p 防 伪 标 志p 双 稳 态 锁 定 夹左 视 图OSMC65H 小 型 断 路 器p 热 塑 外 壳强 抗 冲 击 性有 弹 性p 额 定 电 压 、 频 率p 分 断 能 力 及 限 流 等 级p 紧 固 螺 钉可 回 收自 熄 性p 显 示 脱 扣 曲 线 和 额 定 电 流p 绿 色 指 示 条 指 示 内 部 触 头 位 置 状 态"I . N" 表 示 触 头 闭 合 状 态 位 置"I . FF" 表 示 触 头 断 开 状 态 位 置p 接 线 图p 符 合 标 准p CCC 认 证 标 志p 锁 定 槽p 操 作 手 柄p 接 线 端 子隧 道 式 接 线 端 子满 足 线 缆 和 母 线 两 种 方 式p 操 作 手 柄正 视 图顶 视 图p 限 容 等 级p 安 装 孔 , 用 于 拼 装电 气 附 件p 安 装 指 导p 符 合 UL1077p 额 定 电 压p 符 合 标 准 以及 频 率p 防 伪 标 志p 双 稳 态 锁 定 夹右 视 图左 视 图7
系 列 小 型 断 路 器 介 绍结 构 示 意 图 及 新 防 伪 标 签结 构 示 意 图1. 系 列 小 型 断 路 器2. MN/MN s 欠 压 脱 扣 单 元 或MV 过 压 脱 扣 单 元3. MX/MX+OF 分 励 脱 扣 单 元4. OF 状 态 指 示 单 元5. SD 报 警 单 元6. OF+SD/OF 双 重 切 换 单 元7. 梳 状 母 排8. 断 路 器 插 拔 式 底 座9. 间 隔 件10. 旋 转 手 柄11. 手 柄 锁 扣7321456拼 装现 场11810控 制 柜9新 防 伪 标 签防 伪 标 签 外 观每 个 产 品 对 应 唯 一 产 品 条 码 , 拨 打4008101315 热 线 电 话 , 轻 松 查 询 产 品真 伪 。使 用 水 笔 涂 抹 在 标 签 表 层 , 擦 去 表 面 墨痕 , 显 现 施 耐 德 电 气 防 伪 图 案 。核 径 迹 防 伪 技 术使 用 紫 光 灯 照 射 防 伪 标 签 , 可 见 施 耐 德电 气 商 标 图 案 。光 变 油 墨 防 伪 技 术8
系 列 小 型 断 路 器 介 绍OSMC32N 小 型 断 路 器功 能OSMC32N 小 型 断 路 器 具 有 以 下 功 能- 短 路 保 护- 过 载 保 护- 控 制- 隔 离说 明断 路 器 的 限 流 特 性断 路 器 的 限 流 技 术 是 当 短 路 发 生时 , 依 靠 限 流 型 保 护 装 置 的 快 速 分断 从 而 使 实 际 故 障 电 流 大 大 低 于 预期 短 路 电 流 。系 列 小 型 断 路 器 具 有 优 良 的限 流 能 力 。 例 如 , 对 于 额 定 值 6A的 断 路 器 当 出 口 处 预 期 短 路 电 流 为5000A 时 , 其 实 际 通 过 断 路 器 的 电流 将 限 制 到 不 大 于 350A。 即 只 有预 期 短 路 电 流 的 7%。断 路 器 的 限 流 特 性 将 大 大 减 小 短 路时 产 生 的 热 效 应 , 减 小 了 故 障 对 系统 和 设 备 的 影 响 , 保 护 了 电 缆 和 断路 器 本 身 。技 术 参 数p 电 气 参 数最 大 工 作 电 压 : 440 V AC分 断 能 力 (IEC 60898)额 定 电 流 类 型 电 压 分 断 能 力(A) (V) (kA)1-63 1P 230 62/3/4P 400 6冲 击 耐 受 电 压 : 6 kVp 限 流 等 级 : 3p 隔 离 功 能切 实 分 断 指 示手 柄 上 绿 色 标 志 表 示 触 头 处 于 断 开 位 置p 快 速 闭 合 : 保 证 冲 击 性 负 载 的 可 靠 工 作 , 延 长 断 路 器 的 电 气 寿 命p 机 械 寿 命 : 20,000 次p 环 境使 用 环 境 温 度 : -30 ºC 至 +70 ºC抗 湿 热 性 : 2 类( 温 度 55 ºC 时 , 相 对 湿 度 95%)p 参 考 重 量 ( 克 )类 型 1P 2P 3P 4P重 量 110 220 340 450p 接 线隧 道 式 接 线 端 子端 子 接 线 面 积1~32 A, 适 用 于 25 mm 2 及 以 下 导 线40~63 A, 适 用 于 35 mm 2 及 以 下 导 线p 安 装模 块 化 结 构 , 可 方 便 地 安 装 在 DIN 标 准 导 轨 上双 稳 态 锁 定 夹 , 安 装 更 方 便B 型 曲 线保 护 短 路 电 流 较 小 的 负 载 ( 如 电 源 、 长 电 览 等 )p 电 气 参 数额 定 电 流 : 1~63 A (30 ºC 时 )脱 扣 特 性 : 瞬 时 脱 扣 范 围 (3~5) InC 型 曲 线保 护 常 规 负 载 和 配 电 线 缆p 电 气 参 数额 定 电 流 : 1~63 A (30 ºC 时 )脱 扣 特 性 : 瞬 时 脱 扣 范 围 (5~10) InD 型 曲 线保 护 起 动 电 流 大 的 冲 击 性 负 荷 ( 如 电 动 机 , 变 压 器 等 )p 电 气 参 数额 定 电 流 : 1~63 A (30 ºC 时 )脱 扣 特 性 : 瞬 时 脱 扣 范 围 (10~14) In标 准 及 认 证p 符 合 IEC 60898 / GB 10963-2004p 认 证 证 书 :CCC、CE、CCSp 符 合 RoHS 及 REACh9
系 列 小 型 断 路 器 介 绍OSMC32N 小 型 断 路 器OSMC32N1B16类 型 额 定 宽 度 (9mm 产 品 号电 流 (A) 的 倍 数 ) B 型 C 型 D 型1P 1 2 OSMC32N1B1 OSMC32N1C1 OSMC32N1D12 2 OSMC32N1B2 OSMC32N1C2 OSMC32N1D23 2 OSMC32N1B3 OSMC32N1C3 OSMC32N1D34 2 OSMC32N1B4 OSMC32N1C4 OSMC32N1D46 2 OSMC32N1B6 OSMC32N1C6 OSMC32N1D610 2 OSMC32N1B10 OSMC32N1C10 OSMC32N1D1016 2 OSMC32N1B16 OSMC32N1C16 OSMC32N1D1620 2 OSMC32N1B20 OSMC32N1C20 OSMC32N1D2025 2 OSMC32N1B25 OSMC32N1C25 OSMC32N1D2532 2 OSMC32N1B32 OSMC32N1C32 OSMC32N1D3240 2 OSMC32N1B40 OSMC32N1C40 OSMC32N1D4050 2 OSMC32N1B50 OSMC32N1C50 OSMC32N1D5063 2 OSMC32N1B63 OSMC32N1C63 OSMC32N1D63OSMC32N2B162P 1 4 OSMC32N2B1 OSMC32N2C1 OSMC32N2D12 4 OSMC32N2B2 OSMC32N2C2 OSMC32N2D23 4 OSMC32N2B3 OSMC32N2C3 OSMC32N2D34 4 OSMC32N2B4 OSMC32N2C4 OSMC32N2D46 4 OSMC32N2B6 OSMC32N2C6 OSMC32N2D610 4 OSMC32N2B10 OSMC32N2C10 OSMC32N2D1016 4 OSMC32N2B16 OSMC32N2C16 OSMC32N2D1620 4 OSMC32N2B20 OSMC32N2C20 OSMC32N2D2025 4 OSMC32N2B25 OSMC32N2C25 OSMC32N2D2532 4 OSMC32N2B32 OSMC32N2C32 OSMC32N2D3240 4 OSMC32N2B40 OSMC32N2C40 OSMC32N2D4050 4 OSMC32N2B50 OSMC32N2C50 OSMC32N2D5063 4 OSMC32N2B63 OSMC32N2C63 OSMC32N2D63OSMC32N3B163P 1 6 OSMC32N3B1 OSMC32N3C1 OSMC32N3D12 6 OSMC32N3B2 OSMC32N3C2 OSMC32N3D23 6 OSMC32N3B3 OSMC32N3C3 OSMC32N3D34 6 OSMC32N3B4 OSMC32N3C4 OSMC32N3D46 6 OSMC32N3B6 OSMC32N3C6 OSMC32N3D610 6 OSMC32N3B10 OSMC32N3C10 OSMC32N3D1016 6 OSMC32N3B16 OSMC32N3C16 OSMC32N3D1620 6 OSMC32N3B20 OSMC32N3C20 OSMC32N3D2025 6 OSMC32N3B25 OSMC32N3C25 OSMC32N3D2532 6 OSMC32N3B32 OSMC32N3C32 OSMC32N3D3240 6 OSMC32N3B40 OSMC32N3C40 OSMC32N3D4050 6 OSMC32N3B50 OSMC32N3C50 OSMC32N3D5063 6 OSMC32N3B63 OSMC32N3C63 OSMC32N3D63OSMC32N4B164P 1 8 OSMC32N4B1 OSMC32N4C1 OSMC32N4D12 8 OSMC32N4B2 OSMC32N4C2 OSMC32N4D23 8 OSMC32N4B3 OSMC32N4C3 OSMC32N4D34 8 OSMC32N4B4 OSMC32N4C4 OSMC32N4D46 8 OSMC32N4B6 OSMC32N4C6 OSMC32N4D610 8 OSMC32N4B10 OSMC32N4C10 OSMC32N4D1016 8 OSMC32N4B16 OSMC32N4C16 OSMC32N4D1620 8 OSMC32N4B20 OSMC32N4C20 OSMC32N4D2025 8 OSMC32N4B25 OSMC32N4C25 OSMC32N4D2532 8 OSMC32N4B32 OSMC32N4C32 OSMC32N4D3240 8 OSMC32N4B40 OSMC32N4C40 OSMC32N4D4050 8 OSMC32N4B50 OSMC32N4C50 OSMC32N4D5063 8 OSMC32N4B63 OSMC32N4C63 OSMC32N4D6310
系 列 小 型 断 路 器 介 绍*OSMC65H 小 型 断 路 器功 能OSMC65H 小 型 断 路 器 具 有 以 下 功 能- 短 路 保 护- 过 载 保 护- 控 制- 隔 离说 明技 术 参 数p 电 气 参 数最 大 工 作 电 压 : 480 V AC分 断 能 力 (IEC 60947-2)额 定 电 流 类 型 电 压 分 断 能 力(A) (V) (kA)1-63 1P 240 102/3/4P 415 10冲 击 耐 受 电 压 : 10 kVp 限 流 等 级 : 3p 隔 离 功 能切 实 分 断 指 示手 柄 上 绿 色 标 志 表 示 触 头 处 于 断 开 位 置p 快 速 闭 合 : 保 证 冲 击 性 负 载 的 可 靠 工 作 , 延 长 断 路 器 的 电 气 寿 命p 机 械 寿 命 : 20,000 次p 环 境使 用 环 境 温 度 : -30 ºC 至 +70 ºC抗 湿 热 性 : 2 类( 温 度 55 ºC 时 , 相 对 湿 度 95%)p 参 考 重 量 ( 克 )类 型 1P 2P 3P 4P重 量 110 220 340 450p 接 线隧 道 式 接 线 端 子端 子 接 线 面 积1~32 A, 适 用 于 25 mm 2 及 以 下 导 线40~63 A, 适 用 于 35 mm 2 及 以 下 导 线p 安 装模 块 化 结 构 , 可 方 便 地 安 装 在 DIN 标 准 导 轨 上双 稳 态 锁 定 夹 , 安 装 更 方 便B 型 曲 线保 护 短 路 电 流 较 小 的 负 载 ( 如 电 源 、 长 电 览 等 )p 电 气 参 数额 定 电 流 : 1~63 A (40 ºC 时 )脱 扣 特 性 : 瞬 时 脱 扣 范 围 (3~5) InC 型 曲 线保 护 常 规 负 载 和 配 电 线 缆p 电 气 参 数额 定 电 流 : 1~63 A (40 ºC 时 )脱 扣 特 性 : 瞬 时 脱 扣 范 围 (5~10) InD 型 曲 线保 护 起 动 电 流 大 的 冲 击 性 负 荷 ( 如 电 动 机 , 变 压 器 等 )p 电 气 参 数额 定 电 流 : 1~63 A (40 ºC 时 )脱 扣 特 性 : 瞬 时 脱 扣 范 围 (10~14) In标 准 及 认 证p 符 合 IEC 60947-2 / GB 14048.2p 认 证 证 书 :CCC、CE、UL、TUVp 符 合 RoHS 及 REACh11
系 列 小 型 断 路 器 介 绍*OSMC65H 小 型 断 路 器OSMC65H1C16类 型 额 定 宽 度 (9mm 产 品 号电 流 (A) 的 倍 数 ) B 型 C 型 D 型1P 1 2 OSMC65H1B1 OSMC65H1C1 OSMC65H1D12 2 OSMC65H1B2 OSMC65H1C2 OSMC65H1D23 2 OSMC65H1B3 OSMC65H1C3 OSMC65H1D34 2 OSMC65H1B4 OSMC65H1C4 OSMC65H1D46 2 OSMC65H1B6 OSMC65H1C6 OSMC65H1D610 2 OSMC65H1B10 OSMC65H1C10 OSMC65H1D1016 2 OSMC65H1B16 OSMC65H1C16 OSMC65H1D1620 2 OSMC65H1B20 OSMC65H1C20 OSMC65H1D2025 2 OSMC65H1B25 OSMC65H1C25 OSMC65H1D2532 2 OSMC65H1B32 OSMC65H1C32 OSMC65H1D3240 2 OSMC65H1B40 OSMC65H1C40 OSMC65H1D4050 2 OSMC65H1B50 OSMC65H1C50 OSMC65H1D5063 2 OSMC65H1B63 OSMC65H1C63 OSMC65H1D63OSMC65H2C162P 1 4 OSMC65H2B1 OSMC65H2C1 OSMC65H2D12 4 OSMC65H2B2 OSMC65H2C2 OSMC65H2D23 4 OSMC65H2B3 OSMC65H2C3 OSMC65H2D34 4 OSMC65H2B4 OSMC65H2C4 OSMC65H2D46 4 OSMC65H2B6 OSMC65H2C6 OSMC65H2D610 4 OSMC65H2B10 OSMC65H2C10 OSMC65H2D1016 4 OSMC65H2B16 OSMC65H2C16 OSMC65H2D1620 4 OSMC65H2B20 OSMC65H2C20 OSMC65H2D2025 4 OSMC65H2B25 OSMC65H2C25 OSMC65H2D2532 4 OSMC65H2B32 OSMC65H2C32 OSMC65H2D3240 4 OSMC65H2B40 OSMC65H2C40 OSMC65H2D4050 4 OSMC65H2B50 OSMC65H2C50 OSMC65H2D5063 4 OSMC65H2B63 OSMC65H2C63 OSMC65H2D63OSMC65H3C163P 1 6 OSMC65H3B1 OSMC65H3C1 OSMC65H3D12 6 OSMC65H3B2 OSMC65H3C2 OSMC65H3D23 6 OSMC65H3B3 OSMC65H3C3 OSMC65H3D34 6 OSMC65H3B4 OSMC65H3C4 OSMC65H3D46 6 OSMC65H3B6 OSMC65H3C6 OSMC65H3D610 6 OSMC65H3B10 OSMC65H3C10 OSMC65H3D1016 6 OSMC65H3B16 OSMC65H3C16 OSMC65H3D1620 6 OSMC65H3B20 OSMC65H3C20 OSMC65H3D2025 6 OSMC65H3B25 OSMC65H3C25 OSMC65H3D2532 6 OSMC65H3B32 OSMC65H3C32 OSMC65H3D3240 6 OSMC65H3B40 OSMC65H3C40 OSMC65H3D4050 6 OSMC65H3B50 OSMC65H3C50 OSMC65H3D5063 6 OSMC65H3B63 OSMC65H3C63 OSMC65H3D63OSMC65H4C164P 1 8 OSMC65H4B1 OSMC65H4C1 OSMC65H4D12 8 OSMC65H4B2 OSMC65H4C2 OSMC65H4D23 8 OSMC65H4B3 OSMC65H4C3 OSMC65H4D34 8 OSMC65H4B4 OSMC65H4C4 OSMC65H4D46 8 OSMC65H4B6 OSMC65H4C6 OSMC65H4D610 8 OSMC65H4B10 OSMC65H4C10 OSMC65H4D1016 8 OSMC65H4B16 OSMC65H4C16 OSMC65H4D1620 8 OSMC65H4B20 OSMC65H4C20 OSMC65H4D2025 8 OSMC65H4B25 OSMC65H4C25 OSMC65H4D2532 8 OSMC65H4B32 OSMC65H4C32 OSMC65H4D3240 8 OSMC65H4B40 OSMC65H4C40 OSMC65H4D4050 8 OSMC65H4B50 OSMC65H4C50 OSMC65H4D5063 8 OSMC65H4B63 OSMC65H4C63 OSMC65H4D6312
系 列 小 型 断 路 器 介 绍电 气 附 件MX, MX+OF, MN, MN s , MV功 能断 路 器 的 远 程 脱 扣 及 状 态 指 示说 明电 气 附 件 装 置 的 组 合p 在 断 路 器 左 侧 拼 装 多 个 附 件 , 总 宽 度 在 54mm 以 内p 无 需 工 具 , 直 接 卡 装 在 断 路 器 左 侧 即 可最 大 27mm最 大 54mm最 大 36mmp 每 台 断 路 器 最 多 可 拼 装 3 个 指 示 附 件 (OF 或 SD)p 最 多 拼 装 2 个 双 重 切 换 接 点+ + + + +OF+SD/OF双 重 切 换 接 点SD报 警 接 点OF状 态 指 示 接 点MX 或 MX+OF分 励 脱 扣 单 元MN 或 MN s欠 压 脱 扣 单 元系 列小 型 断 路 器MV 过 压 脱 扣 单 元脱 扣 附 件装 置 正 面 有 红 色 脱 扣 指 示MX、MX+OF 分 励 脱 扣 单 元当 得 到 信 号 后 , 触 发 与 之 拼 装 的 断 路 器 脱 扣p ON+OFF 转 换 接 点 (MX+OF)指 示 断 路 器 位 置为 有 源 接 点 , 禁 止 作 为 干 触 点 使 用 接 入 其 它 弱 电 模 块MN 欠 压 脱 扣 单 元当 电 源 电 压 下 降 时 (35 % ~ 70 % Un) , 使 断 路 器 脱 扣 ; 只 有 当 电 压 恢 复 至 85 % Un 以 上时 , 才 可 手 动 闭 合 断 路 器p 用 途急 停 按 钮防 止 机 器 在 无 控 制 信 号 下 重 起 动 , 保 证 安 全 。MN s 欠 压 延 时 脱 扣 单 元欠 压 继 电 器 控 制 断 路 器 断 开0.2 秒 延 时 : 防 止 电 压 暂 时 下 降 引 起 误 脱 扣MV 过 压 脱 扣 单 元监 控 相 线 与 中 性 线 间 的 电 压 , 当 电 压 升 高 时 ( 如 中 性 线 断 开 ), 触 发 与 之 拼 装 的 断 路 器 脱 扣 。额 定 工 作 脱 扣 过 电 压 : 280 5% V AC脱 扣 功 耗类 型 电 压 吸 合 功 率(V AC 或 DC) (W 或 VA)MX/MX+OF 415V AC 400230V AC 130110V AC 35DC 4548V AC 32DC 3224V AC 135DC 13512V AC 30DC 30MN 220...240V AC 3.548V AC 1.6DC 1.1MN s 220V AC 3.6MV 230V AC 12813
电 气 附 件OF, SD, OF+SD/OF系 列 小 型 断 路 器 介 绍远 程 指 示 附 件OF 状 态 指 示 接 点p 指 示 断 路 器 的 合 、 分 状 态SD 报 警 接 点p 断 路 器 故 障 脱 扣 时 发 出 信 号p 前 面 板 上 有 机 械 指 示 , 可 指 示 故 障 脱 扣OF+SD/OF 双 重 切 换 接 点p 两 个 切 换 接 点 可 指 示通 过 OF 指 示 断 路 器 的 “ 开 ” 或 “ 合 ” 状 态断 路 器 的 “ 故 障 脱 扣 ”p 两 个 回 路上 : OF下 : SD 或 OFp 用 右 边 的 旋 转 开 关 来 选 择 功 能p 选 择 功 能 在 装 置 正 面 有 指 示p SD 故 障 脱 扣 时 装 置 正 面 有 红 色 指 示技 术 数 据符 合 标 准 : IEC 60947-2p 辅 助 触 点 额 定 电 流电 压额 定 电 流(V AC 或 DC) (A)415V AC 3≤240V AC 6130V DC 1≤48V DC 2≤24V DC 6p 接 线螺 纹 压 片 端 子 , 可 接 1 或 2 根 最 大 截 面 为 2.5mm 2 的 导 线端 子 旁 有 明 显 标 志14
系 列 小 型 断 路 器 介 绍电 气 附 件MX, MX+OF, MN, MNs, MV, OF, SD, OF+SD/OF26476类 型 控 制 电 压 宽 度 产 品 号MX 分 励 脱 扣 单 元(V AC) (V DC) (9 mm 的 倍 数 )110...415 110...130 2 2647648 48 2 2647712/24 12/24 2 26478MX+OF 分 励 脱 扣 单 元110...415 110...130 2 2694648 48 2 2694712/24 12/24 2 269482694626960MN 欠 压 脱 扣 单 元瞬 时 脱 扣 220...240 2 2696048 48 2 26961延 时 脱 扣 s 220...240 4 26963MV 过 压 脱 扣 单 元230 2 917132917132SD 报 警 接 点1 2692726927OF 状 态 指 示 接 点1 2692426924OF+SD/OF 双 重 切 换 接 点1 269292692915
电 气 附 件Tm 远 程 控 制 附 件系 列 小 型 断 路 器 介 绍功 能Tm 远 程 控 制 附 件 可 以 实 现 下 述 功 能 :- 通 过 保 持 命 令 远 程 控 制 断 路 器- 在 遵 守 安 全 规 程 的 前 提 下 , 实 现 已 脱 扣 断 路 器 的 复 位 。借 助 手 柄 仍 可 实 现 对 断 路 器 的 本 地 控 制 , 断 路 器 其 它 各 种 附 件 的 使 用 不 受 影 响 。Tm 远 程 控 制 附 件 可 以 对 负 载 进 行 控 制 , 被 控 制 的 负 载 类 型 包 括 : 加 热 器 、 低 额 定 值 电动 机 等 。说 明最 大 54mm+ + + + + +OF+SD/OF OF SD MN 或 MN s MX 或 MX+OF Tm双 重 切 换 接 点 辅 助 接 点 报 警 接 点 欠 压 脱 扣 单 元 分 励 脱 扣 单 元 远 程 控 制 附 件MV 过 压 脱 扣 单 元系 列小 型 断 路 器OF,SD最 多 2 个OF+SD/ OF最 多 1 个MN,MX+OF,MN s ,MV,MX最 大 54 mm最 多 2 个Tm 远 程 控 制 附 件由 保 持 命 令 控 制p 前 面 板 上 的 选 择 开 关 用 于 :取 消 远 程 控 制 功 能锁 定 断 路 器 在 “ 打 开 ” 位 置 (7mm 直 径 挂 锁 不 提 供 )p 机 械 指 示 器 用 于 指 示 Tm 远 程 控 制 附 件 的 “ 开 ”,“ 关 ” 状 态p 故 障 后 的 重 新 闭 合检 查 并 清 除 故 障 后 应 首 先 采 用 本 地 手 动 方 式采 用 本 地 手 动 复 位 时 , 在 Tm 控 制 回 路 应 串 入 SD 报 警 接 点 , 以 避 免 自 动 远 程 重 新 闭合 断 路 器在 符 合 安 全 规 程 的 情 况 下 , 允 许 远 程 重 新 闭 合 断 路 器 , 但 复 位 必 须 在 打 开 断 路 器 1.5秒 之 后 进 行p 加 装 在 远 程 控 制 附 件 上 的 断 路 器 电 气 附 件 采 用 机 械 式 卡 装 方 式 ( 无 需 工 具 ) 的 有 :瞬 时 或 延 时 欠 压 脱 扣 单 元 : MN 和 MN s分 励 脱 扣 单 元 : MX 和 MX+OF报 警 接 点 : SD断 路 器 “ 开 ”“ 关 ” 状 态 指 示 辅 助 接 点 : OFp 加 装 在 远 程 控 制 附 件 上 采 用 机 械 和 电 气 卡 装 结 构 的 辅 件 有 :由 脉 冲 或 自 保 持 命 令 控 制 的 附 件 : ACTc重 合 控 制 附 件 : ATm16
电 气 附 件Tm 远 程 控 制 附 件系 列 小 型 断 路 器 介 绍技 术 数 据p 控 制 电 压 (Uc)230 V AC (-15 % + 10 %)p 频 率 : 50 ~ 60 Hzp 功 耗冲 击 输 入 : 28 VA保 持 : 2 VAp 失 压 不 响 应 时 间 ≤0.45 秒p 失 压 情 况 下 工 况> 0.45 秒 , 断 开 断 路 器电 源 恢 复 2 秒 后 重 新 闭 合 断 路 器p AC1 类 负 载 下 的 寿 命Tm + 额 定 值 小 于 或 等 于 25 A 断 路 器 : 20,000 次 ( 通 - 断 )Tm + 额 定 值 为 32 ~ 63 A 断 路 器 : 10,000 次 ( 通 - 断 )p Tm 打 开 时 间 : 1 秒p Tm 闭 合 时 间 : 2 秒p 接 线隧 道 式 接 线 端 子1 x 6 mm 2 电 缆2 x 1.5 mm 2 或 2.5 mm 2 电 缆p 参 考 重 量 ( 克 )1-2P: 3003-4P: 31017
电 气 附 件Tm 远 程 控 制 附 件系 列 小 型 断 路 器 介 绍类 型 控 制 电 压 宽 度 产 品 号(V AC) (9 mm 的 倍 数 )Tm 1P-2P 230 7 1831018310Tm 3P-4P 230 7 183111831118
电 气 附 件ATm 重 合 控 制 附 件系 列 小 型 断 路 器 介 绍功 能ATm 重 合 控 制 附 件 加 装 在 Tm 远 程 控 制 附 件 的 左 侧 , 用 于 实 现 断 路 器 故 障 动 作 后 重 新 闭合 , 它 特 别 适 合 于 不 易 监 控 和 接 近 并 且 具 有 较 高 供 电 连 续 性 要 求 的 设 备 和 系 统 。说 明ATm重 合 控 制 附 件SD 报 警 接 点( 必 须 加 装 )Tm远 程 控 制 附 件系 列小 型 断 路 器ATm 重 合 控 制 附 件p ATm 必 须 通 过 SD 报 警 接 点 ( 产 品 号 :26927) 才 能 与 Tm 远 程 控 制 附 件 组 合 使 用 ,SD 用于 向 ATm 发 送 “ 故 障 脱 扣 ” 信 息 。p ATm 的 动 作 情 况 与 故 障 类 型 ( 暂 时 故 障 / 永 久 性 故 障 ) 有 关 。 当 发 生 暂 时 故 障 且 被 消 除后 ,ATm 允 许 断 路 器 自 动 闭 合 一 次 。 当 发 生 永 久 性 故 障 时 ,ATm 将 锁 定 Tm 远 程 控 制 附件 以 避 免 断 路 器 的 重 新 闭 合 。p ATm 的 前 面 板 具 有 透 明 的 密 封 罩 。 前 面 板 上 包 括一 个 选 择 开 关 , 上 面 标 有 0,1,2,5,10 的 允 许 断 路 器 重 合 的 次 数 , 以 及 ATm 停 止 工 作 及初 始 化 位 置 状 态 (OFF/RESET)。旋 钮 T2 用 来 设 定 完 成 既 定 次 数 重 合 所 持 续 的 最 长 时 间 (12~120 分 钟 )。旋 钮 T1 用 来 设 定 自 动 重 合 的 延 时 时 间 (30~300 秒 )ATm 的 状 态 指 示 灯 ( 黄 色 )- 不 亮 : 未 通 电 或 处 于 停 止 / 复 位 (off/reset) 状 态- 脉 动 发 光 : 正 常 工 作 状 态- 闪 烁 : 重 合 状 态- 持 续 发 光 : 锁 定 Tmp ATm 也 可 实 现 以 下 功 能通 过 连 接 一 个 选 择 开 关 或 转 换 触 点 向 ATm 输 入 远 程 控 制 信 号 , 可 使 ATm 处 于 安 全 模式 状 态 , 即 相 同 于 前 面 板 选 择 开 关 “0” 状 态远 程 传 送 输 出 信 号 锁 定 Tm 远 程 控 制 附 件p 人 工 控 制 Tm 时 ,ATm 的 设 置 将 不 起 作 用 。技 术 数 据p 工 作 电 压 : 230 V AC,50 / 60 Hzp 常 开 输 出 触 点230 V AC,2 A ( 最 大 ),AC1 类 负 载p 接 线隧 道 式 接 线 端 子软 电 缆 : 2 x 1.5 mm 2 或 1 x 2.5 mm 2硬 电 缆 : 2 x 2.5 mm 2p 参 考 重 量 ( 克 ): 66类 型 控 制 电 压 宽 度 产 品 号(V AC) (9 mm 的 倍 数 )ATm 重 合 控 制 附 件 230 2 183161831619
系 列 小 型 断 路 器 介 绍机 械 辅 件类 型 梳 状 母 长 度 产 品 号排 根 数 (18 mm 的 倍 数 )1P 1 12 148812 24 148912P 1 12 148822 24 148923P 1 12 148832 24 148934P 1 12 148842 24 1489414881, 14882, 14883 和 14884类 型附 件端 盖 ( 一 组 40 个 )产 品 号用 于 1P,2P 梳 状 母 排 14886用 于 3P,4P 梳 状 母 排 1488714888梳 齿 保 护 罩 ( 一 组 40 个 )用 于 1P,2P,3P,4P 梳 状 母 排 14888绝 缘 连 接 头 ( 一 组 4 个 )用 于 25 mm 2 电 缆 148851488520
系 列 小 型 断 路 器 介 绍机 械 辅 件功 能辅 助 装 置 与 断 路 器 拼 装 简 单 , 扩 大 了 断 路 器 的 使 用 范 围 。说 明旋 转 手 柄p 2 ,3 和 4 极 断 路 器 均 可 正 面 和 侧 面 安 装 旋 转 手 柄p 防 护 等 级 IP54,IK10p 安 装旋 转 手 柄 座 (27046) 安 装 在 断 路 器 上加 长 旋 转 手 柄 (27047) 在 断 路 器 正 面 与 柄 座 连 接 , 可 在 柜 门 上 操 作侧 向 旋 转 手 柄 (27048) 可 由 配 电 柜 的 侧 部 操 作p 一 套 旋 转 手 柄 由 手 柄 座 和 手 柄 (27046,27047 或 27048) 组 成断 路 器 插 拔 式 底 座 ≤63Ap 隔 离 功 能 : 切 实 分 断 指 示p 移 开 断 路 器 时 , 可 锁 定p 安 装 方 式垂 直 或 水 平 方 式上 下 排 间 距 至 少 200 mm可 安 装 在 Prisma 配 电 盘 或 配 电 柜 中只 能 装 断 路 器 ( 不 可 拼 装 剩 余 电 流 动 作 保 护 模 块 )隧 道 端 子 , 适 用 35 mm 2 及 以 下 线 缆挂 锁 辅 件p 允 许 断 路 器 被 锁 定 在 “ 断 开 ” 或 “ 闭 合 ” 位 置 , 挂 锁 最 大 直 径 为 8 mm, 由 用 户 自 行外 购 。间 隔 件p 断 路 器 的 整 齐 排 列p 一 排 元 件 不 满 时 的 填 充p 断 路 器 之 间 的 隔 热21
系 列 小 型 断 路 器 介 绍机 械 辅 件类 型旋 转 手 柄产 品 号手 柄 基 座 ( 固 定 在 断 路 器 上 ) 27046正 向 加 长 旋 转 手 柄 27047正 向 或 侧 向 操 作 旋 转 手 柄 2704827046+27048断 路 器 插拔 式 底 座上 下 排 间 距 至 少 200 mm 26996挂 锁 辅 件( 一 包 2 个 ) 2697026996间 隔 件宽 为 9mm 27062269702706222
相 关 产 品C65H/L-DC 直 流 小 型 断 路 器C65H-DC 直 流 小 型 断 路 器MGN22056类 型 额 定 电 流 宽 度 产 品 号(A) (mm) B 型 C 型1P 1 18 MGN22000 MGN220502 18 MGN22001 MGN220513 18 MGN22002 MGN220524 18 MGN22003 MGN220536 18 MGN22004 MGN2205410 18 MGN22005 MGN2205516 18 MGN22006 MGN2205620 18 MGN22007 MGN2205725 18 MGN22008 MGN2205832 18 MGN22009 MGN2205940 18 MGN22010 MGN2206050 18 MGN22011 MGN2206163 18 MGN22012 MGN22062MGN220762P 1 36 MGN22020 MGN220702 36 MGN22021 MGN220713 36 MGN22022 MGN220724 36 MGN22023 MGN220736 36 MGN22024 MGN2207410 36 MGN22025 MGN2207516 36 MGN22026 MGN2207620 36 MGN22027 MGN2207725 36 MGN22028 MGN2207832 36 MGN22029 MGN2207940 36 MGN22030 MGN2208050 36 MGN22031 MGN2208163 36 MGN22032 MGN22082C65L-DC 直 流 小 型 断 路 器MGN22104类 型 额 定 电 流 宽 度 产 品 号(A) (mm) B 型 C 型1P 1 18 - MGN221002 18 - MGN221013 18 - MGN221024 18 - MGN221036 18 - MGN2210410 18 - MGN2210516 18 - MGN2210620 18 - MGN2210725 18 - MGN2210832 18 - MGN2210940 18 - MGN2211050 18 - MGN2211163 18 - MGN22112MGN221242P 1 36 - MGN221202 36 - MGN221213 36 - MGN221224 36 - MGN221236 36 - MGN2212410 36 - MGN2212516 36 - MGN2212620 36 - MGN2212725 36 - MGN2212832 36 - MGN2212940 36 - MGN2213050 36 - MGN2213163 36 - MGN2213227
附 录脱 扣 曲 线OSMC32N 系 列 断 路 器B、C 和 D 型 脱 扣 曲 线 , 符 合 IEC60898 标 准OSMC65H 系 列 断 路 器B、C 和 D 型 脱 扣 曲 线 , 符 合 IEC60947-2 标 准其 瞬 时 磁 脱 扣 动 作 范 围 如 下 :B 型 曲 线 : (3-5) InC 型 曲 线 : (5-10) InD 型 曲 线 : (10-14) InOSMC32N/C65HB 型 脱 扣 曲 线OSMC32N/C65HC 型 脱 扣 曲 线OSMC32N/C65HD 型 脱 扣 曲 线30
附 录限 流小 型 断 路 器 在 400Hz 系 统 中 的 应 用限 流限 流 技 术 是 由 Merlin Gerin 提 出 并 于 1930 年 首 先 用 于 直 流 系 统 ,1954 年 引 入 交 流 系 统 。限 流 技 术 的 核 心 是 当 短 路 发 生 时 , 依 靠 限 流 型 保 护 装 置 的 快 速 分 断 从 而 使 实 际 故 障 电流 大 大 低 于 预 期 短 路 电 流 。p 限 流 原 理小 型 断 路 器 的 保 护 功 能 是 防 止 电 导 体 和 电 气 设 备 不 受 热 应 力 和 动 应 力 的 破 坏 。 根 据 焦耳 定 律 , 通 过 断 路 器 的 能 量 积 分 公 式 为E = ∫ t fi 2 dtt o由 公 式 可 以 看 出 通 过 断 路 器 的 能 量 依 赖 于 其 通 过 的 电 流 和 时 间 , 断 路 器 分 断 时 间 越快 , 通 过 断 路 器 的 能 量 越 小 , 同 时 断 路 器 的 动 作 时 间 越 快 也 就 意 味 着 分 断 的 电 流 越小 , 能 量 会 进 一 步 降 低 。p 限 流 等 级一 级 限 流 : I 2 t 允 许 为 一 个 正 弦 整 半 波 能 量二 级 限 流 : I 2 t 允 许 为 一 个 正 弦 整 半 波 能 量 的 1/3三 级 限 流 : I 2 t 允 许 为 一 个 正 弦 整 半 波 能 量 的 1/10小 型 断 路 器 在 400Hz 系 统 中 的 应 用OSMC32N/C65H 断 路 器 能 够 使 用 在 400 Hz 电 网 中 通 常 400 Hz 发 电 机 端 子 上 的 短 路 电流 不 超 过 额 定 电 流 的 4 倍 , 因 此 , 分 断 能 力 能 满 足 要 求OSMC32N/C65H 断 路 器p 温 度 降 容 系 数 不 受 频 率 影 响p 电 磁 脱 扣 值 会 增 加p OSMC32N/C65H: 1.4831
附 录温 度 修 正 系 数 表断 路 器 最 大 允 许 电 流 与 断 路 器 的 环 境 温 度 有 关 。环 境 温 度 是 指 断 路 器 安 装 的 配 电 箱 或 开 关 柜 中 的 温 度 ,各 种 断 路 器 的 参 考 温 度 见 表 格 中 的 彩 色 行 的 数 值 。OSMC32N温 度 (ºC) 20 25 30 35 40 45 50 55 60 65 70额 定 值电 流 (A)1 1.05 1.02 1.00 0.98 0.95 0.92 0.90 0.87 0.84 0.81 0.782 2.08 2.04 2.00 1.96 1.92 1.88 1.84 1.80 1.74 1.65 1.593 3.18 3.09 3.00 2.91 2.82 2.70 2.61 2.49 2.37 2.28 2.164 4.22 4.11 4.00 3.89 3.77 3.65 3.52 3.39 3.26 3.12 2.976 6.29 6.15 6.00 5.85 5.69 5.53 5.37 5.20 5.02 4.84 4.6510 10.69 10.35 10.00 9.64 9.26 8.86 8.45 8.02 7.56 7.07 6.5516 16.82 16.42 16.00 15.57 15.13 14.68 14.22 13.73 13.23 12.72 12.1720 20.98 20.49 20.00 19.49 18.97 18.44 17.89 17.32 16.73 16.12 15.4925 26.24 25.63 25.00 24.35 23.69 23.01 22.30 21.58 20.82 20.04 19.2332 33.56 32.79 32.00 31.19 30.36 29.50 28.62 27.71 26.77 25.80 24.7940 42.01 41.02 40.00 38.96 37.88 36.78 35.64 34.46 33.24 31.98 30.6650 52.59 51.31 50.00 48.65 47.27 45.84 44.36 42.84 41.26 39.61 37.9063 66.56 64.81 63.00 61.14 59.22 57.24 55.19 53.06 50.84 48.52 46.08OSMC32N温 度 (ºC ) -30 -25 -20 -15 -10 -5 0 5 10 15 30额 定 值电 流 (A)1 1.26 1.24 1.22 1.20 1.18 1.16 1.14 1.11 1.09 1.07 1.002 2.49 2.45 2.42 2.38 2.34 2.30 2.26 2.22 2.18 2.13 2.003 3.94 3.87 3.80 3.73 3.66 3.58 3.51 3.43 3.35 3.26 3.004 5.18 5.09 5.00 4.91 4.82 4.72 4.63 4.53 4.43 4.32 4.006 7.59 7.47 7.35 7.22 7.10 6.97 6.84 6.71 6.57 6.43 6.0010 13.63 13.36 13.09 12.82 12.54 12.25 11.95 11.65 11.34 11.02 10.0016 20.44 20.10 19.77 19.42 19.07 18.72 18.35 17.98 17.60 17.22 16.0020 25.30 24.90 24.49 24.08 23.66 23.24 22.80 22.36 21.91 21.45 20.0025 31.74 31.24 30.72 30.20 29.67 29.12 28.57 28.01 27.43 26.85 25.0032 40.48 39.84 39.19 38.53 37.86 37.18 36.49 35.78 35.05 34.32 32.0040 50.89 50.07 49.24 48.40 47.54 46.66 45.77 44.86 43.93 42.98 40.0050 64.00 62.95 61.89 60.80 59.70 58.57 57.43 56.26 55.06 53.84 50.0063 82.09 80.67 79.22 77.75 76.26 74.73 73.17 71.57 69.94 68.27 63.00根 据 环 境 温 度 和 安 装 方 式 , 下 表 说 明 如 何 确 定OSMC32N/C65H 的 工 作 电 流p 已 知 工 作 电 流 在 环 境 温 度 为 30ºC 时 不 超 过 20 Ap 选 择 断 路 器 使 其 在 该 环 境 下 可 承 载 20 A 的 工 作 电 流允 许 超 过 的 工 作 电 流 (A)安 装 条 件 单 个 OSMC32N 同 一 盘 柜 中 有 多 台/C65HOSMC32N/C65H( 使 用 下 表 给 出 的降 容 系 数 进 行 计 算 )温 度 ( C) 30 40 30 40OSMC32N 额 定 实 际 工 作 实 际 工 作 实 际 工 作 实 际 工 作OSMC65H 电 流 (A) 电 流 (A) 电 流 (A) 电 流 (A) 电 流 (A)20 20 19 20 x 0.8 = 16 19 x 0.8 = 15.225 25 23.7 25 x 0.8 = 20 23.7 x 0.8 =18.9632 32 30.4 32 x 0.8 = 25.6 30 x 0.8 = 24OSMC65H温 度 (ºC) 20 25 30 35 40 45 50 55 60 65 70额 定 值电 流 (A)1 1.10 1.08 1.05 1.03 1.00 0.97 0.95 0.92 0.89 0.86 0.832 2.20 2.15 2.10 2.05 2.00 1.95 1.89 1.83 1.77 1.71 1.653 3.29 3.22 3.15 3.08 3.00 2.29 2.84 2.76 2.68 2.59 2.504 4.49 4.37 4.25 4.13 4.00 3.87 3.73 3.59 3.44 3.29 3.136 6.67 6.51 6.34 6.17 6.00 5.82 5.64 5.44 5.25 5.04 4.8310 11.34 11.02 10.69 10.35 10.00 9.64 9.26 8.86 8.45 8.02 7.5616 17.82 17.39 16.94 16.47 16.00 15.51 15.01 14.48 13.94 13.38 12.7920 22.20 21.67 21.13 20.57 20.00 19.41 18.80 18.17 17.52 16.84 16.1425 27.82 27.14 26.45 25.73 25.00 24.24 23.46 22.66 21.82 20.95 20.0432 35.41 34.59 33.75 32.89 32.00 31.09 30.15 29.18 28.18 27.14 26.0540 44.51 43.42 42.31 41.17 40.00 38.79 37.54 36.25 34.91 33.52 32.0750 55.45 54.14 52.80 51.42 50.00 48.54 47.04 45.49 43.88 42.21 40.4763 71.00 69.09 67.12 65.09 63.00 60.83 58.59 56.25 53.82 51.27 48.58OSMC65H温 度 (ºC) -30 -25 -20 -15 -10 -5 0 5 10 15 40额 定 值电 流 (A)1 1.32 1.30 1.28 1.26 1.24 1.22 1.19 1.17 1.15 1.13 1.002 2.64 2.60 2.56 2.52 2.48 2.43 2.39 2.34 2.30 2.25 2.003 3.93 3.87 3.81 3.75 3.69 3.63 3.56 3.50 3.43 3.36 3.004 5.53 5.43 5.34 5.24 5.14 5.03 4.93 4.82 4.72 4.60 4.006 8.10 7.97 7.84 7.70 7.56 7.42 7.28 7.13 6.98 6.83 6.0010 14.14 13.89 13.63 13.36 13.09 12.82 12.54 12.25 11.95 11.65 10.0016 21.72 21.37 21.00 20.63 20.25 19.87 19.48 19.08 18.67 18.25 16.0020 26.94 26.50 26.06 25.61 25.15 24.68 24.21 23.72 23.23 22.72 20.0025 33.85 33.30 32.73 32.16 31.58 30.98 30.37 29.76 29.12 28.48 25.0032 42.77 42.09 41.40 40.70 39.99 39.27 38.53 37.77 37.00 36.22 32.0040 54.16 53.27 52.37 51.46 50.52 49.57 48.60 47.61 46.60 45.57 40.0050 67.17 66.09 64.99 63.88 62.74 61.59 60.41 59.21 57.98 56.73 50.0063 87.88 86.34 84.78 83.18 81.55 79.89 78.19 76.46 74.69 72.87 63.0032
附 录高 海 拔 地 区 使 用 降 容 表腐 蚀 环 境 使 用 时 的 降 容说 明p 海 拔 低 于 2,000 m 时 , 对 小 型 断 路 器 的 性 能 无 显 著 影 响 。p 当 海 拔 高 于 2,000 m 后 , 必 须 考 虑 空 气 冷 却 和 介 电 特 性 下 降 等 条 件 , 因 此 厂 商 应 与 用户 协 商 工 况 条 件 或 进 行 特 殊 设 计 。p 下 表 给 出 了 海 拔 过 2,000 m 分 断 能 力 保 持 不 变 的 情 况 下 , 对 额 定 电 流 作 出 的 修 正 值 。海 拔 高 度 (m)介 电 强 度 (V)最 大 工 作 电 压 (V)额 定 电 流20002500440In300022004400.96In400019504400.93In说 明腐 蚀 环 境 对 金 属 部 件 的 影 响p 氯 气 Cl2p 二 氧 化 氮 NO2p 硫 化 氢 H2Sp 二 氧 化 硫 SO2铜p 在 氯 气 环 境 下 硫 化 铜 涂 层 的 厚 度 将 会 是 正 常 环 境 下 的 两 倍 。p 在 二 氧 化 氮 存 在 的 情 况 下 与 此 基 本 相 同 。银p 银 触 头 或 镀 银 触 头 在 SO2 和 H2S 环 境 中 使 用 时 , 触 头 表 面 会 发 暗 从 而 形 成 硫 化 银 涂层 , 使 接 触 温 升 增 加 , 并 可 导 致 触 头 损 坏 。 在 潮 湿 环 境 中 , 当 氯 气 和 硫 化 氢 同 时 存 在的 环 境 中 , 涂 层 的 厚 度 将 扩 大 7 倍 , 若 H2S 和 NO2 同 时 存 在 的 话 , 硫 化 银 涂 层 厚 度 扩 大20 倍 。选 型 时 应 考 虑p 在 炼 油 、 钢 铁 、 造 纸 、 人 工 纤 维 ( 尼 龙 ) 行 业 , 或 一 般 使 用 硫 的 工 厂 中 , 所 用 设 备 易出 现 硫 化 现 象 , 在 化 工 行 业 也 称 之 为 氧 化 。p 将 设 备 装 于 机 房 并 不 能 保 证 它 不 被 氧 化 , 为 保 持 机 房 内 气 压 略 高 于 大 气 压 , 进 风 口一 般 较 短 。 这 样 确 实 能 在 一 定 程 度 上 减 轻 外 污 染 。 但 是 , 经 过 5 到 6 年 运 转 , 设 备 不 可避 免 产 生 锈 蚀 。p 对 设 备 的 氧 化 是 不 避 免 的 , 为 此 , 在 有 腐 蚀 性 气 体 的 工 厂 环 境 中 设 备 需 降 容 使 用 ,降 容 系 数 为 设 备 额 定 值 应 乘 以 0.6 ( 最 多 0.8), 这 种 方 法 可 避 免 因 温 度 升 高 而 加 速 氧化 。33
附 录安 装 与 开 孔OSMC32N/C65H 旋 转 手 柄 安 装1BAC侧 向 操 作 手 柄2BOSMC32N/C65HAEDNC100正 向 操 作 手 柄C345 6型 号X27047 17mm27048 10mmXDEED33,5mm12mm34
附 录安 装 与 开 孔正 向 加 长 旋 转 手 柄1ACDBFG2IO3FD B CG45X=17mmA2mm35
附 录安 装 与 开 孔正 向 或 侧 向 操 作 旋 转 手 柄1BAFG2IO3FABG4正 向 操 作 旋 转 手 柄X=10mm侧 向 操 作 旋 转 手 柄X=10mm18,5mm此 产 品 应 严 格 根 据 电 气 标 准 安 装36
附 录尺 寸OSMC32N/C65H 断 路 器1P 2P 3P 4P 侧 视 图OSMC32N/C65H 电 气 附 件 OF, SD, OF + SD/OF, MX, MX+OF, MN, MN s , MVMN s37
系 列 塑 壳 断 路 器 介 绍概 述国 际 化 产 品面 向 工 业 控 制 领 域 及 OEM 制 造 业 , 施 耐 德 电 气 公 司 推 出的 系 列 塑 壳 断 路 器 NSC, 更 纳 入 了 SQD 品 牌 旗 下Powerpact 多 标 准 产 品 , 从 而 拥 有 更 加 完 整 的 塑 壳 断 路 器系 列 。模 块 化 系 统NSCNSC 塑 壳 断 路 器额 定 工 作 电 流 : 15A ~ 630A极 数 :3 极 ,4 极用 途 : 各 种 工 业 设 备 保 护 、 工 业 控 制 盘 保 护 、 电 动 机 保 护 。行 业 应 用 : 塑 机 行 业 、 纺 机 行 业 、 机 床 行 业 、 起 重 与 电 梯行 业 、 建 筑 机 械 、 空 调 暖 通 、 水 处 理 及 泵 业 等注 : 底 色 为 橙 色 的 附 件 适 用 于 60 ~ 100A 系 列底 色 为 蓝 色 的 附 件 适 用 于 160 ~ 630A 系 列Powerpact 塑 壳 断 路 器额 定 工 作 电 流 : 15A ~ 600A极 数 :2 极 ,3 极 ,4 极分 断 :18kA,35kA,65kA,100kA安 装 : 板 前 接 线 、 板 后 连 接 、I-Line 安 装标 准 :UL489、CSA、NEMA、NMX、UTE、VDE、BS、CEI、UNEPowerpactF38
NSC 塑 壳 断 路 器 的 环 境 保 护施 耐 德 电 气 拥 有 长 远 的 环 境 方 针 。NSC 系 列 产 品 作 为 环 境 方 针 的 一 部 分 , 它 的 设 计 符 合 现 在 和 未 来 的 环 境 标 准要 求 , 在 最 初 产 品 设 计 一 直 到 最 终 其 使 用 维 护 :p NSC 所 使 用 的 材 料 不 会 对 环 境 带 来 污 染p 生 产 设 备 无 污 染 , 符 合 ISO 14001 标 准p 材 料 可 重 复 循 环 使 用p 每 极 功 耗 很 低 , 可 以 忽 略NSC 塑 壳 断 路 器 和 附 件 能 够 实 现 最 优 化 的 回 收 和 循 环 利 用 。积 极 响 应 RoHS 指 令 , 共 建 绿 色 家 园RoHS 定 义RoHS 的 英 文 全 称 是 Restriction of the Certain Hazardous Substances in <strong>Electric</strong>al andElectronic Equipment, 即 《 关 于 在 电 子 电 气 设 备 中 限 制 使 用 某 些 有 害 物 质 》 指 令 , 此指 令 2003 年 2 月 13 日 由 欧 盟 委 员 会 正 式 公 布 。NSC15A - 400A 本 体 全 面 满 足 RoHS 指 令 :不 含 有 害 物 质 的 产 品 ( 绿 色 产 品 )明 晰 的 产 品 信 息 ( 材 料 声 明 )满 足 OEM 客 户 出 口 要 求更 多 的 附 加 价 值覆 盖 地 域RoHS 指 令 覆 盖 25 个 欧 盟 成 员 国 以 及 3 个 欧 洲 经 济 区 国 家 (EEA)39
NSC 塑 壳 断 路 器 选 型 指 南NSC 塑 壳 断 路 器 选 型 ( 配 电 保 护 )NSC 160 S 3 125NSC 60/100A 3P塑 壳 断 路 器名 称壳 架 电 流60: 60A100: 100A160: 160A250: 250A400: 400A630: 630A分 断 能 力(AC380V)E: 7.5kAB: 10kAS: 18kAK: 35kA极 数3: 3P4: 4P额 定 电 流015: 15A 125: 125A020: 20A 160: 160A025: 25A 200: 200A030: 30A 225: 225A040: 40A 250: 250A050: 50A 320: 320A060: 60A 350: 350A075: 75A 400: 400A080: 80A 500: 500A100: 100A 630: 630ANSC 60/100A 4P注 :NSC 630 4 极 产 品 暂 不 提 供 。NSC 塑 壳 断 路 器 选 型 ( 电 动 机 保 护 )NSC 160 S3 100 MANSC 160/250A 3P MA型 号壳 架 电 流100: 100A160: 160A250: 250A400: 400A分 断 能 力类 型S: 18kAM: 35kA极 数 3 极额 定 电 流25, 30,40, 50,60, 75,80, 100,125, 160,200, 225,250, 320电 动 机保 护 功 能40
一 般 特 性系 列 塑 壳 断 路 器 介 绍塑 壳 断 路 器 及 辅 助 设 备 符 合 下 列 国 际 标 准 :p 国 际 标 准 :IEC 60947-1 总 则IEC 60947-2 断 路 器p GB 14048.1p GB 14048.2p 同 时 符 合 NEMA/JIS/CE 标 准p 400A 以 下 本 体 符 合 EU RoHS 指 令污 染 等 级塑 壳 断 路 器 的 抗 污 染 等 级 为 三 级 , 可 在 IEC 60947 标 准 ( 工 业 环 境 ) 中 定 义 的 三级 污 染 环 境 中 运 行环 境 保 护塑 壳 断 路 器 在 生 产 制 造 中 充 分 考 虑 了 环 保 因 素 , 大 多 数 的 部 件 都 是 可 回 收 的 ,400A 以 下 的 塑 壳 断 路 器 本 体 符 合 RoHS 指 令 的 标 准 。铭 牌 上 标 注 的 标 准 特 性 :Ui: 额 定 绝 缘 电 压Uimp: 额 定 冲 击 耐 受 电 压Ue: 额 定 工 作 电 压Icu: 极 限 分 断 能 力In: 额 定 电 流Cat: 使 用 类 别: 带 隔 离 功 能环 境 温 度p 塑 壳 断 路 器 可 以 使 用 于 -25ºC 至 +70ºC, 高 于 50ºC, 应 考 虑 降 容 使 用( 其 中 630A, 高 于 40ºC 时 应 考 虑 降 容 )p 塑 壳 断 路 器 允 许 的 存 储 温 度 是 -35ºC 至 +85ºC抗 湿 热 措 施塑 壳 断 路 器 通 过 下 列 标 准 中 所 规 定 的 恶 劣 环 境 的 测 试 :p IEC 60068-2-1 干 冷 (-55ºC)p IEC 60068-2-2 干 热 (+85ºC)p IEC 60068-2-30 湿 热 (55ºC 时 95% 相 对 湿 度 )具 有 隔 离 功 能 , 可 靠 触 头 指 示所 有 塑 壳 断 路 器 隔 离 功 能 应 符 合 IEC 60947-2 标 准 :p 隔 离 位 置 对 应 于 “O”(OFF 位 置 )p 只 有 触 头 真 正 打 开 , 操 作 手 柄 才 能 指 示 “OFF” 位 置p 触 头 打 开 , 才 可 以 安 装 挂 锁p 加 装 旋 转 手 柄 不 会 改 变 触 头 系 统 的 可 靠 性隔 离 功 能 保 证p 触 头 指 示 系 统 的 机 械 可 靠 性p 无 漏 电 电 流p 进 出 线 端 子 之 间 的 过 电 压 耐 受 能 力为 什 么 有 最 大 允 许 温 升 的 规 定 ?断 路 器 通 以 壳 架 等 级 电 流 中 最 大 额 定 电 流 一 定 时 间 。 它 的 各 部件 温 升 必 须 小 于 规 定 值 。 电 器 各 零 部 件 及 绝 缘 介 质 的 工 作 温 度对 材 料 物 理 及 化 学 性 质 的 变 化 有 直 接 的 影 响 。 当 温 度 超 过 一 定的 范 围 时 , 其 机 械 性 能 和 电 气 性 能 会 急 剧 下 降 , 使 用 寿 命 会 降低 。 不 同 的 材 料 及 工 作 部 位 其 所 允 许 的 温 度 是 不 同 的 , 确 定 允许 温 度 的 原 则 是 保 证 电 器 在 设 计 使 用 期 限 内 能 可 靠 的 工 作 。41
系 列 塑 壳 断 路 器 介 绍一 般 特 性安 装 位 置塑 壳 断 路 器 可 以 安 装 在 不 同 类 型 的 开 关 盘 内 , 可 以 水 平 、 垂 直 、 平 躺 安 装 , 并且 不 降 低 其 电 气 性 能 。振 动 和 冲 击 耐 受 能 力 ( 适 用 于 60/100A 系 列 )塑 壳 断 路 器 能 抵 抗 机 械 振 动 和 冲 击 , 在 遵 照 IEC 6068-2-6 和 JIS C8370/8371 商用 — 海 洋 检 验 组 织 的 要 求 水 平 下 进 行 试 验 ( 劳 埃 德 )p 2 至 13Hz: 幅 度 ±1.5mmp 13 至 100Hz: 连 续 加 速 度 1gp 16.7Hz: 连 续 加 速 度 2g电 源 进 线塑 壳 断 路 器 可 以 从 上 下 不 同 的 方 向 进 线 , 反 进 线 不 影 响 其 电 气 性 能 。外 形 尺 寸塑 壳 断 路 器 自 15A 至 630A, 仅 有 三 种 外 形 尺 寸 , 适 用 于 所 有 整 定 值 和 分 断 能力 , 其 中 60/100A 系 列 是 世 界 上 同 类 产 品 中 外 形 尺 寸 中 最 小 的 。130mm165mm255mm60mm60mm110mm75mm105mm140mm42
功 能 与 特 性系 列 塑 壳 断 路 器 介 绍脱 扣 器塑 壳 断 路 器 60/100/160/250/400A 配 有 热 磁 型 (TM) 脱 扣 器 , 提 供 过 载 及 短 路保 护 。塑 壳 断 路 器 630A 配 有 电 子 型 (STR) 脱 扣 器 , 提 供 过 载 及 短 路 保 护 , 短 路 保 护 电流 整 定 值 2 ~ 10 倍 可 调 。温 度 对 脱 扣 器 的 影 响塑 壳 断 路 器 15 ~ 630A额 定 电 流环 境 温 度(A) 40ºC 45ºC 50ºC 55ºC 60ºC 65ºC 70ºC15 15.7 15.3 15 14.7 14.6 14.2 13.820 20.4 20.2 20 19.9 19.2 18.9 16.525 25.7 25.3 25 24.7 24.5 24.3 24.030 31.4 30.7 30 29.4 29.1 28.5 28.040 40.9 40.4 40 39.5 38.0 37.6 37.150 52.1 51.0 50 49.3 48.1 47.3 46.680 61.8 60.9 60 59.0 57.5 56.6 55.775 76.8 75.9 75 73.5 70.4 69.8 69.180 82.2 81.1 80 78.5 77.3 75.7 76.1100 (1) 102.6 101.3 100 99.2 94.2 93.5 92.7100 (2) 106.8 103.5 100 96.4 92.7 88.8 84.7125 134.9 130 125 119.8 114.3 108.5 102.5160 170.9 165.5 160 154.3 148.3 142.1 135.6200 215 207.6 200 192 183.8 175.1 165.9225 243.5 234.5 225 215.1 204.8 193.9 182.3250 270.6 260.5 250 239 227.5 215.4 202.6400 428 416 400 384 364 348 332630 630 615 600 585 570 550 535(1): 用 于 塑 壳 断 路 器 100A 系 列 。(2): 用 于 塑 壳 断 路 器 160A 系 列 。热 磁 脱 扣 器 的 工 作 原 理热 磁 脱 扣 器 具 有 两 段 保 护 : 过 载 和 短 路 瞬 时 。 热 保 护 采 用 双金 属 片 原 理 , 把 两 个 热 膨 胀 系 数 不 一 致 的 金 属 片 焊 在 一 起 ,当 出 现 过 载 时 , 双 金 属 片 受 热 , 产 生 弯 曲 、 变 形 , 碰 或 顶 到脱 扣 机 构 引 起 断 路 器 脱 扣 。 如 线 路 短 路 , 则 脱 扣 器 的 电 磁 系统 的 衔 铁 被 铁 心 吸 合 , 带 动 脱 扣 杆 使 断 路 器 分 断 。43
低 压 配 电 保 护系 列 塑 壳 断 路 器 介 绍NSC 断 路 器NSC60E极 数 3, 4电 气 特 性额 定 电 流 (A) In 40ºC 15,20,25,30,40,50,60NSC60/100ANSC160/250ANSC400A额 定 工 作 电 压 (V) Ue AC50/60Hz 550额 定 绝 缘 电 压 (V) Ui 690额 定 冲 击 耐 压 (kV) Uimp 6分 断 能 力 (kA rms) IEC 60947-2lcu AC 220/240V 10380V 7.5400V 7.5Ics %Icu 220/240V 25%380/400V 25%分 断 能 力 (kA rms) NEMA AB1(HIC) AC 240V -480V -分 断 能 力 (kA rms) JIS C8370 AC 220V 10460V 5使 用 类 别A适 用 于 隔 离b期 望 维 护 值 ( 循 环 ) 机 械 8,500电 气 4,000保 护过 电 流 保 护 (A) 热 保 护 固 定磁 保 护固 定安 装 和 联 接固 定 / 前 联 接b指 示 附 件辅 助 开 关b报 警 开 关b辅 助 报 警b控 制 附 件分 励 脱 扣b欠 压 脱 扣b直 接 旋 转 手 柄b延 伸 旋 转 手 柄b安 装 联 结 附 件相 间 隔 板b锁 定 系 统b裸 电 缆 连 接 器b端 子 护 套b端 子 扩 展 器尺 寸 和 重 量重 量 (kg) 3P 0.78尺 寸 (mm) L x H x D 3P 75 x 130 x 604P 100 x 130 x 60NSC630A44
NSC100B NSC100S NSC160S NSC250S NSC400K NSC630K3, 4 3, 4 3, 4 3, 4 3, 4 315,20,25, 15,20,25, 100,125 200,225 320 50030,40,50,60, 30,40,50,60, 160 250 350 63075,80,100 75,80,100 400550 550 550 550 550 550690 690 690 690 690 6906 6 6 6 6 625 25 25 25 85 8510 18 18 18 35 3510 15 18 18 35 3550% 50% 50% 50% 50% 50%50% 50% 50% 50% 50% 50%- 25 25 25 50 85- 10 15 15 25 3525 25 30 30 85 -7.5 10 15 15 35 -A A A A A Ab b b b b b8500 8500 10000 10000 6000 100004000 4000 5000 5000 1000 3000固 定 固 定 固 定 固 定 固 定 固 定固 定 固 定 固 定 固 定 固 定 可 调b b b b b bb b b b b bb b b b b bb b b bb b b b b bb b b b b bb b b b b bb b b b b bb b b b b bb b b b b bbbb b b b b bb b b b3P 0.78 3P 0.78 1.3 / 2.1 1.3 / 2.1 4.6/5.8 6.075 x 130 x 60 75 x 130 x 60 105 x 165 x 60 105 x 165 x 60 140 x 257 x 103 140 x 255 x 110100 x 130 x 60 100 x 130 x 60 140 x 165 x 68 140 x 165 x 68 185 x 257 x 103 -45
电 动 机 保 护系 列 塑 壳 断 路 器 介 绍断 路 器 的 特 点 :p 提 供 短 路 保 护p 隔 离 功 能 符 合 IEC 947-2 标 准电 动 机 过 负 荷 保 护 应 包 括 电 动 机 及 其 控 制 设 备 :p 断 路 器p 独 立 的 TE 热 继 电 器控 制 设 备 可 能 是 直 接 起 动 器 ( 可 逆 或 不 可 逆 ) 或 为 星 - 三角 起 动 器 。组 合 方 式 应 符 合 IEC 947-4 标 准 。p 与 100A 断 路 器 配 合 的 热 继 电 器 需 符 合 GB 14048.410A 等 级NSC 断 路 器极 数电 气 性 能 符 合 IEC 947-2 和 EN 60947-2额 定 电 流 (A) In 65ºC额 定 绝 缘 电 压 (V)Ui额 定 冲 击 耐 受 电 压 (kV)Uimp额 定 工 作 电 压 (V) Ue AC 50/60Hz 500分 断 能 力 (kA rms) IEC 60947-2极 限 分 断 能 力 (kA rms) Icu AC 50/60Hz 220/240 V380 V400 V使 用 分 断 能 力 (kA rms) lcs % Icu 220/240 V380/400 V使 用 类 别隔 离 功 能最 大 期 望 维 护 值机 械电 气440V - In保 护过 负 荷 和 短 路 保 护额 定 值 (A)短 路 保 护 ( 需 加 独 立 热 继 电 器 )额 定 值 (A)安 装 和 联 接固 定 / 板 前 联 接显 示 辅 助 装 置辅 助 开 关电 子 脱 扣 器控 制 辅 助 装 置旋 转 手 柄 ( 直 接 , 加 长 )闭 锁 系 统安 装 和 联 接 附 件锁 定 装 置终 端 扩 展 器相 间 隔 板端 子 罩 盖尺 寸 和 重 量尺 寸 : W x H x D (mm)重 量 (kg)46
NSC100S NSC160S NSC250S NSC400K3 3 3 3100 160 250 320690 690 690 6906 6 6 6500 500 500 50025 25 25 8518 18 18 3515 18 18 3550% 50% 50% 50%50% 50% 50% 50%A A A Ab b b b8500 10000 10000 60004000 5000 5000 1000- - - -25...100 100,125,160 200, 225, 250 320b b b bb b b b- - - -b b b bb b b bb b b b- b b bb b b bb b b b75x130x60 105x165x60 105x165x60 140 x 257 x 1030.78 1.3 1.3 6.247
低 压 配 电 保 护系 列 塑 壳 断 路 器 介 绍NSC100 ~ 400A 的 热 磁 脱 扣 器1 过 负 荷 热 保 护 值2 短 路 故 障 保 护 值NSC100-400A 脱 扣 机 构额 定 值 (A) In 40 15 20 25 30 40 50 60 75 80 100 125 160 200 225 250 320 350 400断 路 器 NSC100 b b b b b b b b b bNSC160 b b bNSC250 b b bNSC400 b b b过 负 荷 保 护 ( 热 保 护 )脱 扣 电 流 值 (A) Ir 固 定短 路 电 流 保 护 ( 电 磁 脱 扣 器 )短 路 电 流 值 (A) ImNSC100 固 定 ( 请 参 考 附 录 中 的 脱 扣 曲 线 )NSC160 1000 1250 1600NSC250 2000 2250 2500NSC400 3200 3500 400048
低 压 配 电 保 护系 列 塑 壳 断 路 器 介 绍NSC630A 电 子 脱 扣 器1 312Isd345Isd0 Ir Isd Ii I1. 长 延 时 保 护 值2. 长 延 时 保 护 延 时 时 间3. 短 路 延 时 保 护 整 定 值4. 短 路 延 时 保 护 延 时 时 间5. 瞬 时 保 护 值保 护短 路 保 护 功 能 通 过 整 定 调 节 旋 钮 来 设 定 。过 载 保 护过 载 长 延 时 保 护 的 门 限 值 固 定 , 脱 扣 延 时 固 定短 路 保 护短 延 时 和 瞬 动 保 护 :p 短 延 时 的 电 流 整 定 值 (Isd = 2...10) 8 点 可 调 , 脱 扣 延 时 固 定p 瞬 动 保 护 的 电 流 整 定 值 (Ii = 11 x In) 固 定脱 扣 器额 定 电 流 (A) In 40ºC 500 630断 路 器 NSC630 b b过 负 荷 保 护 ( 长 延 时 )脱 扣 电 流 整 定 值 (A) Ir 固 定脱 扣 延 时 (s)固 定( 最 小 .... 最 大 ) 1.5 x Ir 90...1806 x Ir 5...7.57.2 x Ir 3.2...5.0短 路 电 流 保 护 ( 短 延 时 )脱 扣 电 流 (A) Isd= Ir x ... 2...10精 确 度 ±15 %8 点 可 调时 间 延 迟 (ms)脱 扣 前 最 大 过 流 时 间 ≤40总 分 断 时 间 ≤60短 路 电 流 保 护 ( 瞬 时 )脱 扣 电 流 (A) Ii = In x ... 11固 定49
电 动 机 保 护系 列 塑 壳 断 路 器 介 绍NSC100 ~ 400A 的 脱 扣 单 元1. 长 延 时 保 护 值2. 长 延 时 保 护 延 时 时 间3. 短 路 延 时 保 护 整 定 值4. 短 路 延 时 保 护 延 时 时 间5. 瞬 时 保 护 整 定 值6. 预 警 指 示 灯p 短 路 电 流 保 护p 带 隔 离 功 能NSC100A 脱 扣 器额 定 值 (A) In(65ºC) 25 30 40 50 60 75 80 100断 路 器 NSC100 b b b b b b b b短 路 电 流 保 护 ( 电 磁 式 )脱 扣 电 流 Im 固 定保 护 值 (...xIn) NSC100 13.6 12 12.5 12 12.5 12 12.5 12NSC 160~400A 脱 扣 器额 定 值 (A) In(65ºC) 100 125 160 200 225 250 320断 路 器 NSC160 b b bNSC250 b b bNSC400b短 路 电 流 保 护 ( 电 磁 式 )*脱 扣 电 流 (A) Im固 定保 护 值 (...xIn) NSC160 12 12 12NSC250 12 12 11NSC400 1350
系 列 塑 壳 断 路 器 介 绍电 气 附 件指 示 开 关p 辅 助 开 关 AX (ON/OFF) — 指 示 断 路 器 触 头 位 置p 报 警 开 关 AL ( 脱 扣 指 示 ) — 指 示 断 路 器 由 于 下 列 原 因 已 脱 扣过 载短 路电 压 线 圈 动 作 , 当 断 路 器 复 位 后 释 放 。p 多 功 能 辅 助 开 关 ( 报 警 辅 助 开 关 ) — 同 时 具 有 辅 助 开 关 与 报 警 开 关 功 能特 性辅 助 开 关 安 装 位 置60/100A电 气 特 性 15-250A 320-400A 500-630A额 定 发 热 电 流 (A) 5 5 5最 小 负 载 10mA, 24V 时 10mA, 24V 时 10mA, 24V 时使 用 类 别 (IEC 60947-5-1) AC12 AC15 AC12 AC15 AC12 AC15使 用 电 流 (A) 110V 5 3 5 3 6 5220-240V 3 2 3 2 6 424V 5 5 5 5 6 648V 5 5 5 5 6 6辅 助 开 关 、 报 警 开 关160/250A辅 助 开 关NSC 60/100A辅 助 开 关NSC 160/250A辅 助 开 关NSC 400A辅 助 / 报 警 开 关NSC 630A注 : 1. NSC100~250A 的 三 种 辅 助 开 关 (AX,AL,AX/AL) 可 任 意 选 择 两 个 安 装2. NSC400A 的 辅 助 报 警 开 关 的 功 能 (AX 或 AL) 取 决 于 安 装 位 置 , 同 时 提 供 双 辅 助报 警 开 关 (2AX 或 2AL)3. NSC630A 可 选 择 两 个 AX, 但 只 可 选 一 个 AL51
系 列 塑 壳 断 路 器 介 绍电 气 附 件脱 扣 线 圈分 励 脱 扣 (SHT) 或 欠 压 脱 扣 (UVR)欠 压 脱 扣 (UVR / UVRN)当 控 制 电 压 低 于 脱 扣 门 限 电 压 时 , 它 使 断 路 器 脱 扣p 电 压 处 于 额 定 电 压 0.35 至 0.7 倍 时 脱 扣p 电 压 超 过 0.85 倍 额 定 电 压 时 断 路 器 可 以 合 上 断 路 器 , 欠 压 脱 扣 符 合 IEC 60947-2 的要 求分 励 脱 扣 (SHT)SHT (MX) 或 UVR (MN)电 压 线 圈 安 装60/100A当 控 制 电 压 上 升 至 0.7Un 时 使 断 路 器 脱 扣控 制 信 号 可 以 是 脉 冲 型 (≥20ms) 或 持 久 型安 装 于 断 路 器 内 部 右 侧 凹 槽分 励 脱 扣 SHT(60/100A)分 励 脱 扣 SHT(400A)分 励 脱 扣 SHT(160/250A)分 励 脱 扣 SHT(630A)操 作当 断 路 器 被 UVR 欠 压 脱 扣 或 SHT 分 励 脱 扣 器 脱 扣 时 , 必 须 现 场 复 位 。UVR 或 SHT 脱 扣 , 优 先 级 别 高 于 手 动 合 闸 : 即 如 果 存 在 一 个 脱 扣 命 令 , 希 望 合 上 开关 , 哪 怕 是 暂 时 的 , 那 也 是 不 可 能 的 。注 : 对 于 NSC 3 极 产 品 ,NSC 100 可 装 两 个 UVR 或 两 个 SHT;NSC 160~250 只 能 装 一 个UVR( 断 路 器 右 外 侧 面 ) 和 一 个 SHT( 断 路 器 右 内 侧 );NSC 400/630 只 能 装 一 个UVR 或 一 个 SHT。电 气 特 性AC 220/230V, 380/400V DC 24V60/100A 160/250/400A 630A 60/100A 160/250/400A 630A能 耗 SHT 吸 合 < 160VA < 30VA < 10VA < 100W < 35W < 10WUVR 释 放 < 5VA < 5VA < 5VA < 10W < 5W反 应 时 间 STH < 50 < 50 < 50 < 50 < 50 < 50(ms) UVR < 50 < 50 < 100 < 50SHT-UVR-UVRN 结 构 图SHTUVRSHTUVRSHTUVRSHTUVR欠 压 脱 扣 UVR(60/100A)NSC 60/100A 3PNSC 60/100A 4PSHTUVRSHTUVRNSHTNSC 160/250A 3PNSC 160/250A 4P欠 压 脱 扣UVRN(160/250A 4P)欠 压 脱 扣 UVR(160/250A 3P)注 : 装 于 断 路 器右 外 侧 面NSC 400A 3PNSC 400A 4PAX1AX2AL欠 压 脱 扣 UVR(400A)欠 压 脱 扣 UVR(630A)UVR/SHTNSC 630A 3PALV52
机 械 辅 件直 接 旋 转 手 柄系 列 塑 壳 断 路 器 介 绍防 护 等 级 IP40 或 IP54 (NSC ROTDS 带 气 垫 , 适 用 于 60~250A)直 接 旋 转 手 柄 包 括 :p 适 用 于 隔 离p 指 示 三 个 位 置 O (OFF), I (ON) 和 脱 扣p 用 直 径 在 Ø5~Ø8mm 的 锁 具 ( 不 提 供 ) 的 1 至 3 把 锁 可 将 断 路 器 锁 定 在 OFF 位 置 上p 断 路 器 在 ON 位 时 柜 门 不 可 能 打 开p 如 果 柜 门 打 开 , 断 路 器 不 可 能 合 上带 直 接 旋 转 手 柄 的 NSC 断 路 器60/100A直 接 旋 转 手 柄 适 用 于 马 达 控 制 中 心 (MCC) 开 关 柜紧 急 直 接 旋 转 手 柄60/100A带 直 接 旋 转 手 柄 的 NSC 装 于 箱 内直 接 旋 转 手 柄160/250A53
机 械 辅 件延 伸 旋 转 手 柄系 列 塑 壳 断 路 器 介 绍防 护 等 级 : IP54手 柄 使 得 断 路 器 可 从 开 关 柜 柜 前 操 作p 适 用 于 隔 离指 示 3 个 位 置 O (OFF),I (ON) 和 脱 扣可 用 1 至 3 把 挂 锁 将 断 路 器 锁 定 在 OFF 位 置锁 杆 直 径 5 至 8mm ( 不 提 供 挂 锁 )断 路 器 在 ON 位 或 在 锁 定 位 置 时 , 柜 门 不 可 打 开延 伸 旋 转 手 柄 由 以 下 几 部 分 组 成 :断 路 器 前 盖 单 元 ( 螺 丝 固 定 )柜 门 上 的 一 个 组 合 件 , 不 管 断 路 器 垂 直 或 水 平 安 装 , 它 一 直 确 保 组 合 件 ( 手 柄 和 前端 盖 ) 在 同 一 位 置一 个 距 离 可 调 节 的 延 伸 节250A 以 下 断 路 器 最 小 / 最 大 的 门 与 断 路 器 底 座 距 离 为 145/422mm400/600A 以 下 断 路 器 最 小 / 最 大 的 门 与 断 路 器 底 座 距 离 为 209/625mm60/100A 60/100A160/250A紧 急 延 伸 旋 转 手 柄54
系 列 塑 壳 断 路 器 介 绍机 械 辅 件挂 锁 系 统 及 相 间 隔 板挂 锁 系 统按 照 IEC 60947-2 锁 定 在 OFF 位 置 确 保 隔 离 。 最 多 能 用 锁 径 为 5 至 8mm 的 3 把 挂 锁 。( 挂 锁 不 提 供 )挂 锁 装 置挂 锁 设 备60/100A相 间 隔 板p 在 导 体 间 最 大 化 确 保 绝 缘p 易 于 装 配p 除 端 子 护 罩 外 , 可 用 于 其 它 所 有 连 接 附 件p 每 个 3 极 断 路 器 每 侧 需 用 一 套 内 装 2 片 的 相 间 隔 板相 间 隔 板端 子 护 套置 于 断 路 器 的 上 下 两 端 , 封 闭 接 线 端 子 处 , 防 止 运 行 人 员 意 外 触 摸 , 使 带 电 维 护 检 修更 加 安 全 可 靠 。端 子 护 套裸 电 缆 连 接 器 ( 适 用 于 60/100A 系 列 )裸 电 缆 连 接 器用 于 裸 电 缆 与 断 路 器 端 子 的 连 接 , 更 加 方 便 快 捷 安 全 可 靠≤50A 用 于 连 接 1.5 ~ 16mm 2 电 缆> 50A 用 于 连 接 5.5 ~ 50mm 2 电 缆55
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍NSC 60/100A外 形 尺 寸3P4P底 板 安 装3P4P端 子 罩 盖3P4P56
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍屏 前 开 孔 ( 小 )3P4P屏 前 开 孔 ( 大 )3P4P相 间 隔 板3P4P57
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍NSC 160/250A外 形 尺 寸尺 寸3P4PABC(*) 右 侧 欠 压 脱 扣 器安 装3P4P屏 前 开 孔 ( 小 )安 装3P4P58
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍屏 前 开 孔 ( 大 )安 装3P4P端 子 罩 盖相 间 隔 板3P,4P3P,4PGH尺 寸 (mm)A B C D E F G H3P 60 65 85.5 - 67 61 58.5 554P 68 73 95 - 75 69 66.5 6359
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍NSC 400A外 形 尺 寸3P4P安 装3P4P屏 前 开 孔 ( 小 )安 装3P4P60
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍屏 前 开 孔 ( 大 )安 装3P4P相 间 隔 板61
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍NSC 630A外 形 尺 寸3P安 装安 装 在 后 板 上3P安 装 在 导 轨 上3PU (c)屏 前 开 孔用 于 固 定 式 断 路 器开 孔 A 开 孔 B 开 孔 C相 间 隔 板3P注 意 :门 开 孔 需 要 一 个 极 小 距 离 , 断 路 器 中 心 和 门 边 距 离△ > 100 + (h x 5)。型 号 C C1 C2 C3 G G1 H H1 H2 H3NSC400/630 41.5 116 92.5 184 100 200 127.5 255 237 474型 号 K K1 L L1 P1 P2 P4 P5 P6 R R1 R2 R4 ØT U(c)NSC400/630 22.5 45 70 140 95.5 110 168 107 112 31.5 63 71.5 143 6 ≤3262
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍直 接 旋 转 手 柄 60/100A3P 4P 3P, 4P延 伸 旋 转 手 柄 60/100A3P, 4P 3P, 4P63
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍直 接 旋 转 手 柄 160/250A安 装开 孔AB3P4P3P,4P延 伸 旋 转 手 柄 160/250A3P,4P3P,4PC尺 寸 (mm)A B C3P 93 ~ 97 145 137 ~ 4144P 101 ~ 105 153 145 ~ 42264
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍直 接 旋 转 手 柄 400A3P4P3P, 4P延 伸 旋 转 手 柄 400A3P, 4P 3P, 4P65
安 装 与 开 孔系 列 塑 壳 断 路 器 介 绍直 接 旋 转 手 柄 630A屏 前 开 孔3P(a) 没 有 钥 匙 锁(b) 带 Ronis 钥 匙 锁(c) 带 Profalux 钥 匙 锁延 伸 旋 转 手 柄 630A旋 钮 与 安 装 板 之 间 距 离 : P38-150 (NSC400/630)屏 前 开 孔注 意 : 门 开 孔 应 有 一 个 极 小 距 离 值 , 断 路 器 中 心 与 门 轴之 间 : △ >100 + (h x 5)。型 号 C22 C23 G36 G37 H20 H23 H24 H25 H26 L L1 L11 L12NSC400/630 41.5 126 36 72 40 123 24.5 37.5 75 70 140 123 5型 号 L13 L14 L15 P34 P35 P36 P37 P38 P43 R14 R15 ØT6 ØT7NSC400/630 37.5 75 66.5 145 179 180 188 ≥209* 112 64.5 129 4.2 50(*)≤600 - 625 mm.66
系 列 塑 壳 断 路 器 介 绍安 全 距 离安 全 距 离裸 露 或 喷 漆 金 属 片 , 绝 缘 母 排裸 母 排电 流 等 级 C1 D1 D2 D1 D2NSC60E 40 45 45 75 45NSC100B/S 40 45 45 75 45NSC160/250S 50 60 45 140 45NSC400K 50 120 100 250 100NSC630K 5 30 30 60 60* 注 : 250A 以 下 , 相 间 隔 板 为 标 准 配 置 。67
系 列 塑 壳 断 路 器 介 绍配 电 保 护 系 统 脱 扣 曲 线TM 热 磁 脱 扣 单 元15A20A25A30A 40A 50A68
系 列 塑 壳 断 路 器 介 绍配 电 保 护 系 统 脱 扣 曲 线TM 热 磁 脱 扣 单 元60A 75A 80A100A (I n =100A) 100A-125A (I n =160A) 150A-200A225A-250A400A500A-630A 电 子 脱 扣 器DB11574310 0005 000t(s)2 0001 000500200100502010521.5.2.1.05.02.01.005.002.001.5 .7 1 2 3 4 5 .7 10 20 30 50 70 100 200300I / Ir69
系 列 塑 壳 断 路 器 介 绍电 动 机 保 护 脱 扣 曲 线NSC 100S 电 磁 脱 扣 器25A 30-100ANSC 160S/250S 电 磁 脱 扣 器100-225A 250ANSC 400K 电 磁 脱 扣 器320AIi =13 x In70
系 列 塑 壳 断 路 器 介 绍产 品 订 货 号 — 配 电 保 护 型NSC 60/100 3PNSC 160/250 3P产 品 规 格 In Icu(kA) Ics/Icu 订 货 号 订 货 号固 定 式 3 极 固 定 式 4 极NSC60E 15 7.5 50% NSC60E3015 NSC60E401520 7.5 50% NSC60E3020 NSC60E402025 7.5 50% NSC60E3025 NSC60E402530 7.5 50% NSC60E3030 NSC60E403040 4.5 50% NSC60E3040 NSC60E404050 7.5 50% NSC60E3050 NSC60E405060 7.5 50% NSC60E3060 NSC60E4060NSC100B 15 10 50% NSC100B3015 NSC100B401520 10 50% NSC100B3020 NSC100B402025 10 50% NSC100B3025 NSC100B402530 10 50% NSC100B3030 NSC100B403040 10 50% NSC100B3040 NSC100B404050 10 50% NSC100B3050 NSC100B405060 10 50% NSC100B3060 NSC100B406075 10 50% NSC100B3075 NSC100B407580 10 50% NSC100B3080 NSC100B4080100 10 50% NSC100B3100 NSC100B4100NSC100S 15 18 50% NSC100S3015 NSC100S401520 18 50% NSC100S3020 NSC100S402025 18 50% NSC100S3025 NSC100S402530 18 50% NSC100S3030 NSC100S403040 18 50% NSC100S3040 NSC100S404050 18 50% NSC100S3050 NSC100S405060 18 50% NSC100S3060 NSC100S406075 18 50% NSC100S3075 NSC100S407580 18 50% NSC100S3080 NSC100S4080100 18 50% NSC100S3100 NSC100S4100NSC160S/250S 100 18 50% NSC160S3100 NSC160S4100125 18 50% NSC160S3125 NSC160S4125160 18 50% NSC160S3160 NSC160S4160200 18 50% NSC250S3200 NSC250S4200225 18 50% NSC250S3225 NSC250S4225250 18 50% NSC250S3250 NSC250S4250NSC400K 320 35 50% NSC400K3320Z NSC400K4320Z350 35 50% NSC400K3350Z NSC400K4350Z400 35 50% NSC400K3400Z NSC400K4400ZNSC630K 500 35 50% NSC630K3500630 35 50% NSC630K3630暂 无NSC 400 3PNSC 630 3P71
系 列 塑 壳 断 路 器 介 绍产 品 订 货 号 — 电 动 机 保 护 型产 品 规 格 In Icu(kA) Ics/Icu 订 货 号固 定 式 3 极NSC100S 25 18 50% NSC100S3025MA30 18 50% NSC100S3030MA40 18 50% NSC100S3040MA50 18 50% NSC100S3050MA60 18 50% NSC100S3060MA75 18 50% NSC100S3075MA80 18 50% NSC100S3080MA100 18 50% NSC100S3100MANSC160S/250S 100 18 50% NSC160S3100MA125 18 50% NSC160S3125MA160 18 50% NSC160S3160MA200 18 50% NSC250S3200MA225 18 50% NSC250S3225MA250 18 50% NSC250S3250MANSC400K 320 35 50% NSC400K3320MAZ** 产 品 将 于 2010 年 4 月 推 出NSC 60/100A 3P MANSC 160/250A 3P MANSC 400A 3P MA72
产 品 订 货 号 — 附 件系 列 塑 壳 断 路 器 介 绍报 警 触 点60/100A欠 压 / 分 励 脱 扣630A标 准 延 伸 手 柄160/250ANSC60/100 常 用 附 件描 述订 货 号辅 助 触 点 (AX)NSC100AUX报 警 触 点 (AL)NSC100ALA辅 助 报 警 触 点 (AX/AL)NSC100AXAL分 励 线 圈 (SHT) 220VAC NSC100SHT200AC380VACNSC100SHT380AC24VDCNSC100SHT024DC欠 压 线 圈 (UVR) 220VAC NSC100UVR200AC380VACNSC100UVR380AC24VDCNSC100UVR024DC直 接 旋 转 手 柄 黑 色 普 通 手 柄 NSC100ROTDS红 黄 紧 急 手 柄NSC100ROTDSO延 伸 旋 转 手 柄 黑 色 普 通 手 柄 NSC100ROTE黑 色 加 长 手 柄NSC100ROTEL红 黄 紧 急 手 柄NSC100ROTEO相 间 隔 板 一 套 (2 个 ) NSC100FASB2一 套 (3 个 ), 直 相 间 隔 板NSC100FASB3端 子 罩 盖 用 于 100A 3 极 产 品 NSC100THSD3P用 于 100A 4 极 产 品NSC100THSD4P锁 定 设 备NSC100LOCK电 缆 连 接 器 一 套 (3 个 )≤50A 用 于 连 接 1.5-16mm 2 电 缆 NSC100LUG0503一 套 (3 个 )> 50A 用 于 连 接 5.5-50mm 2 电 缆 NSC100LUG1003一 套 (4 个 )≤50A 用 于 连 接 1.5-16mm 2 电 缆 NSC100LUG0504一 套 (4 个 )> 50A 用 于 连 接 5.5-50mm 2 电 缆 NSC100LUG1004端 子 扩 展 器 一 组 4 个 , 用 于 4 极 , 折 角 端 子 扩 展 器 NSC100SPDR4P一 组 3 个 , 用 于 3 极 , 折 角 端 子 扩 展 器NSC100SPDR3PNSC160/250 常 用 附 件描 述订 货 号辅 助 触 点 (AX)NSC250AUXO报 警 触 点 (AL)NSC250ALAO辅 助 报 警 触 点 (AX/AL)NSC250AXALO分 励 线 圈 (SHT) 220VAC NSC250SHT200ACO380VACNSC250SHT400ACO24VDCNSC250SHT024DCO欠 压 线 圈 (UVR) 220VAC NSC250UVR200ACO( 外 挂 式 ) 用 于 60mm 380VAC NSC250UVR400ACO厚 度 的 产 品 24VDC NSC250UVR024DCO欠 压 线 圈 (UVR) 24VDC NSC250UVR024DCN( 内 嵌 式 ) 用 于 68mm 200 - 240VAC NSC250UVR200ACN厚 度 的 产 品 (4P) 380 - 415VAC NSC250UVR400ACN直 接 旋 转 手 柄 黑 色 普 通 手 柄 NSC250ROTDSO红 黄 紧 急 手 柄NSC250ROTDSR延 伸 旋 转 手 柄 黑 色 普 通 手 柄 NSC250ROTEO红 黄 紧 急 手 柄NSC250ROTER相 间 隔 板 一 组 2 个 , 用 于 60mm 厚 度 产 品 NSC250FASB2O一 组 3 个 , 用 于 68mm 厚 度 产 品 的 4 极NSC250FASB4PN端 子 罩 盖 一 组 2 个 , 用 于 60mm 厚 度 产 品 NSC250THSD3PO一 组 2 个 , 用 于 68mm 厚 度 产 品 的 4 极NSC250THSD4PN锁 定 设 备 用 于 60mm 厚 度 产 品 NSC250LOCKO用 于 68mm 厚 度 产 品NSC250LOCKN端 子 扩 展 器 一 组 3 个 , 用 于 3 极 NSC250TEXO一 组 4 个 , 用 于 4 极NSC250TEX4P裸 电 缆 连 接 器 一 组 3 个 , 用 于 3 极 NSC250LUG2503一 组 4 个 , 用 于 4 极NSC250LUG250473
产 品 订 货 号 — 附 件系 列 塑 壳 断 路 器 介 绍NSC400 常 用 附 件描 述订 货 号辅 助 报 警 触 点 (AX 或 AL)NSC4AUX双 辅 助 报 警 触 点 (2AX 或 2AL)NSC4AUX2分 励 线 圈 (SHT) 220VAC NSC4SHT200AC380VACNSC4SHT380ACDC24~48VNSC4SHT048DC失 压 线 圈 (UVR) 220VAC NSC4UVR200AC380VACNSC4UVR380ACDC24VNSC4UVR024DC相 间 隔 板 用 于 3 级 断 路 器 , 一 组 2 个 NSC4FASB2用 于 4 级 断 路 器 , 一 组 3 个NSC4FASB3直 接 旋 转 手 柄NSC4ROTDS延 伸 旋 转 手 柄NSC4ROTE锁 定 设 备 用 于 拨 动 式 开 关 NSC4LOCK端 子 扩 展 器 用 于 3 级 断 路 器 , 一 组 3 个 NSC630TEX5用 于 4 级 断 路 器 , 一 组 4 个NSC4TEX54用 于 3 级 断 路 器 , 一 组 3 个NSC630TEX7用 于 4 级 断 路 器 , 一 组 4 个NSC4TEX74NSC630 常 用 附 件描 述订 货 号辅 助 触 点 (AX)NSC630AUX报 警 触 点 (AL)NSC630ALA分 励 线 圈 (SHT) 220VAC NSC630SHT200AC380VACNSC630SHT380AC24VDCNSC630SHT024DC欠 压 线 圈 (UVR) 220VAC NSC630UVR200AC380VACNSC630UVR380AC24VDCNSC630UVR024DC直 接 旋 转 手 柄NSC630ROTDS延 伸 旋 转 手 柄NSC630ROTE相 间 隔 板 一 组 6 个 NSC630FASB2锁 定 设 备NSC630LOCK端 子 扩 展 器 一 组 3 个 NSC630TEX5一 组 3 个NSC630TEX774
系 列 塑 壳 断 路 器 介 绍Powerpact ® 塑 壳 断 路 器 概 述引 言规 范 和 标 准H 型 和 J 型 塑 壳 断 路 器 用 于 保 护 电 气 系 统 免 受 过 载 和 短 路 的 损 害 。 所 有 断 路 器 均 设 计为 以 非 自 动 方 式 断 开 和 闭 合 回 路 , 而 且 可 以 在 达 到 预 定 义 的 过 电 流 水 平 时 自 动 断 开 回路 。H、J 型 断 路 器 的 保 护 功 能 由 热 磁 式 脱 扣 器 提 供 ,D 型 断 路 器 的 保 护 功 能 由 电 子 式 脱扣 器 提 供 。H 型 和 J 型 塑 壳 断 路 器 和 开 关 依 照 以 下 标 准 生 产 和 试 验 :规 范 和 标 准 ( 美 国 国 内 )Powerpact ® H 型 和 J 型 塑 壳 断 路 器UL 489 (1)IEC 标 准 60947-2断 路 器 按 照 《 美 国 国 家 电 气 规 范 》CSA 22.2 No. 5-02 (2)(Notional <strong>Electric</strong>al Code ® NEC ® ) 及 其 他联 邦 规 范 W-C-375B/GEN当 地 接 线 规 范 中 详 述 的 原 则 应 用 。NEMA AB1NMX J-266NMX J-515UTE, VDE, BS, CEI, UNE(1)Powerpact ® H 型 和 J 型 塑 壳 断 路 器 在 UL 文 件 E10027 中 列 出(2)Powerpact ® H 型 和 J 型 塑 壳 断 路 器 在 CSA 文 件 LR40970 中 列 出断 路 器 标 记D 型 塑 壳 电 子 脱 扣 断 路 器 依 照 以 下 标 准 生 产 和 试 验 :规 范 和 标 准断 路 器UL 489 1IEC 标 准 60947-2CSA 22.2 5-02 2 号联 邦 规 范 W-C-375B/GENNEMA AB1NF, VDE, BS, CEI, AS1 除 特 别 指 明 处 外 , 断 路 器 及 其 附 件 在 UL 文 件 E63335、E103740 和 E103955 中 列 出2 除 特 别 指 明 处 外 , 断 路 器 及 其 附 件 在 CSA 文 件 LR69561 和 LR88980 中 列 出隔 离 的 适 用 性所 有 PowerPact 断 路 器 符 合 IEC 60947-2 标 准 :p 隔 离 位 置 对 应 于 “O”(OFF) 位 置 。p 只 有 触 头 真 正 打 开 , 操 作 手 柄 才 能 提 示 “OFF” 位 置 。p 只 有 触 头 真 正 打 开 , 操 作 手 柄 才 可 以 安 装 挂 锁 。安 装 旋 转 手 柄 不 会 改 变 触 头 指 示 系 统 的 可 靠 性 。灵 活 安 装隔 离 功 能 :p 触 头 指 示 系 统 的 机 械 可 靠 性 。p 无 漏 电 电 流 。p 进 出 线 端 子 之 间 的 过 压 耐 受 能 力 。Powerpact ® H 型 和 J 型 、D 型 塑 壳 断 路 器 可 以 采 用 电 缆 连 接 、 母 线 连 接 、 后 连 接 等 方 式安 装 。 另 外 ,H 型 和 J 型 壳 架 断 路 器 还 可 以 采 用 I-Line 方 式 安 装 , 同 I-Line 配 电 盘 相 匹配 , 勿 需 接 线 , 轻 松 安 装 。 其 中 D 型 塑 壳 断 路 器 4 极 产 品 只 提 供 后 连 接 方 式 产 品 。75
系 列 塑 壳 断 路 器 介 绍Powerpact ® 塑 壳 断 路 器 概 述尺 寸 统 一H 型 和 J 型 塑 壳 模 块 式 平 台 为 附 件 、 配 置 和 执 行 方 式 提 供 了 多 种 选 择 。H 型 和 J 型 塑 壳 断路 器 (15 至 250 A) 设 计 为 使 用 通 用 附 件 。 以 下 给 出 一 些 主 要 的 特 点 :通 用 外 形 设 计H 型 和 J 型 塑 壳 断 路 器 具 有 相 同 的 安 装 孔 、 手 柄 位 置 和 切 边 尺 寸 。限 流 特 性高 额 定 分 断 电 流 (AIR)断 路 器 可 提 供 的 最 高 额 定 分 断 电 流 为 :p 在 采 用 480 V 三 角 形 连 接 时 , 为 100 kA。p 在 采 用 600 V 三 角 形 连 接 时 , 为 50 kA。双 旋 转 分 断 触 头所 有 Powerpact ® H 型 和 J 型 、D 型 塑 壳 断 路 器 均 配 有 双 旋 转 分 断 触 头 , 它 可 以 在 短 路 故障 期 间 减 小 峰 值 电 流 值 。 这 样 可 以 减 小 允 通 电 流 , 提 高 设 备 保 护 水 平 。断 路 器 的 限 流 能 力 是 指 其 限 制 短 路 电 流 的 能 力 。 其 优 点 包 括 :p 由 于 是 电 流 限 制 型 断 路 器 , 使 得 更 长 的 使 用 寿 命 , 大 大 降 低 了 短 路 对 设 备 造 成 的 损 害 。p 导 线 温 升 更 小 , 延 长 电 缆 使 用 寿 命 。p 电 动 力 降 低 , 降 低 电 气 触 头 或 母 线 发 生 扭 曲 或 破 裂 的 风 险 。p 电 磁 效 应 较 弱 , 减 少 对 位 于 电 路 附 近 的 测 量 设 备 的 干 扰 。PowerPact ® 塑 壳 断 路 器 低 导 通 能 力 得 益 于 双 重 分 断 技 术 ( 触 头 快 速 自 然 排 斥 且 2 个 电弧 电 压 与 1 个 陡 波 阵 面 连 续 出 现 )。PowerPact 断 路 器 系 列 产 品 的 这 种 低 导 通 能 力 大 大 减 小 了 由 设 备 中 的 故 障 电 流 所 生 成的 作 用 力 。 其 结 果 是 分 断 性 能 大 幅 提 升 。 特 别 地 , 使 用 分 断 能 力 Ics 等 于 100% 的 Icu。Ics 值 由 IEC 60947-2 确 定 , 由 包 含 以 下 操 作 的 试 验 加 以 保 证 :p 连 续 断 开 故 障 电 流 3 次 , 断 开 电 流 =100% Icu。p 检 查 设 备 工 作 是 否 正 常 。p 通 过 额 定 电 流 时 温 升 正 常 。p 保 护 功 能 在 标 准 规 定 的 范 围 内 动 作 。p 隔 离 功 能 绝 对 安 全 。76
H 型 、J 型 产 品 选 型J L F3 6 250壳 架H H 型 壳 架J J 型 壳 架分 断 能 力额 定 值 (kA)D:18G:35J:65L:100F 板 前 连 接极 数2:2 极3:3 极电 压6:600Vac额 定 电 流H:15A 25A40A 60A80A 100A125A 150AJ: 175A 200A250AH 型 2 极H 型 3 极J 型 3 极D 型 产 品 选 型D L F3 6 400E20壳 架D:D 型 壳 架分 断 能 力额 定 值 (kA)G:35J:65L:100F 板 前 连 接极 数3:3 极4:4 极电 压6:600Vac额 定 电 流D:400A 600A电 子 脱 扣 器D 型 3 极注 : D 型 4 极 产 品 仅 提 供 后 连 接 方 式 , 暂 不 提 供 订 货77
系 列 塑 壳 断 路 器 介 绍Powerpact ® 塑 壳 断 路 器 概 述H 型 3 极类 型150A 150A 150A 150AHD HG HJ HL极 数 3 2,3 3 3电 压 范 围 15A-150A 15A-150A 15A-150A 15A-150A分 断 能 力UL/CSA/NMX 240Vac 25 65 100 125480Vac 18 35 65 100600Vac 14 18 25 50250Vdc 20 20 20 20500Vdc --- --- --- ---IEC 947-2 220/240Vac 25/25 65/65 100/100 125/125Icu/Ics 380/415Vac 18/18 35/35 65/65 100/100500/525Vac 14/14 18/18 25/25 50/50250Vdc 20 20 20 20500Vdc --- --- --- ---特 殊 额 定 值Fed. Specs W-C-375B/GEN b b b bHACR b b b b安 装 和 连 接板 前 连 接 b b b b后 连 接 附 件 b b b b附 件分 励 脱 扣 b b b b欠 压 脱 扣 b b b b辅 助 开 关 b b b b报 警 开 关 b b b b操 作 手 柄 b b b b脱 扣 系 统 类 型热 磁 脱 扣 器 b b b b电 子 脱 扣 器 --- --- --- ---尺 寸 (3 极 单 元 安 装 )L x H x D in. (mm) 6.4 x 4.1 x 3.4 (163 x 104 x 86)78
J 型 3 极D 型 3 极250A 250A 250A 250A 600A 600A 600AJD JG JJ JL DG DJ DL3 2, 3 3 3 3, 4 3, 4 3, 4175A-250A 175A-250A 175A-250A 175A-250A 400A-600A 400A-600A 400A-600A25 65 100 125 65 100 12518 35 65 100 35 65 10014 18 25 50 18 25 --- 120 20 20 20 --- --- ------ --- --- --- --- --- ---25/6 65/46 100/25 125/31 85/85 100/100 150/15018/4 35/8 65/16 100/25 45/45 70/70 150/15014/3 18/4 25/6 50/12 22/22 35/35 50/5020 20 20 20 --- 85 ------ --- --- --- --- 85 ---b b b b --- --- ---b b b b b b bb b b b b b bb b b b b b bb b b b b b bb b b b b b bb b b b b b bb b b b b b bb b b b b b bb b b b --- --- ------ --- --- --- b b b7.5 x 4.1 x 3.4 (191 x 104 x 86) 13.38 x 5.51 x 4.33 (340 x 140 x 110)79
系 列 塑 壳 断 路 器 介 绍Powerpact ® 产 品 订 货 号H/J 型 塑 壳 带 热 磁 脱 扣 器 产 品 规 格 In Icu 交 流 热 磁 脱 扣 器 订 货 号A kA 保 持 值 脱 扣 值 固 定 式 3 极H 型 3 极J 型 3 极HDF 15 18 350 750 HDF3601525 18 350 750 HDF3602540 18 400 850 HDF3604060 18 800 1450 HDF3606080 18 800 1450 HDF36080100 18 900 1700 HDF36100125 18 900 1700 HDF36125150 18 900 1700 HDF36150HGF 15 35 350 750 HGF3601525 35 350 750 HGF3602540 35 400 850 HGF3604060 35 800 1450 HGF3606080 35 800 1450 HGF36080100 35 900 1700 HGF36100125 35 900 1700 HGF36125150 35 900 1700 HGF36150HJF 15 65 350 750 HJF3601525 65 350 750 HJF3602540 65 400 850 HJF3604060 65 800 1450 HJF3606080 65 800 1450 HJF36080100 65 900 1700 HJF36100125 65 900 1700 HJF36125150 65 900 1700 HJF36150HLF 15 100 350 750 HLF3601525 100 350 750 HLF3602540 100 400 850 HLF3604060 100 800 1450 HLF3606080 100 800 1450 HLF36080100 100 900 1700 HLF36100125 100 900 1700 HLF36125150 100 900 1700 HLF36150JDF 175 18 875 1750 JDF36175200 18 1000 2000 JDF36200250 18 1250 2500 JDF36250JDL 175 18 875 1750 JDL36175200 18 1000 2000 JDL36200250 18 1250 2500 JDL36250JGF 175 35 875 1750 JGF36175200 35 1000 2000 JGF36200225 35 1125 2250 JGF36225250 35 1250 2500 JGF36250JJF 175 65 875 1750 JJF36175200 65 1000 2000 JJF36200225 65 1125 2250 JJF36225250 65 1250 2500 JJF36250JLF 175 100 875 1750 JLF36175200 100 1000 2000 JLF36200250 100 1250 2500 JLF3625080
H/J 型 塑 壳 带 热 磁 脱 扣 器H 型 2 极I-Line 安 装 方 式 H/J 型 塑 壳 带 热 磁 脱 扣 器D 型 塑 壳 带 STR23SP 电 子 脱 扣 器产 品 规 格 In Icu 交 流 热 磁 脱 扣 器 订 货 号A kA 保 持 值 脱 扣 值 固 定 式 2 极HGF 15 35 350 750 HGF2601525 35 350 750 HGF2602540 35 400 850 HGF2604060 35 800 1450 HGF2606080 35 800 1450 HGF26080100 35 900 1700 HGF26100125 35 900 1700 HGF26125150 35 900 1700 HGF26150JGF 175 35 875 1750 JGA36175200 35 1000 2000 JGA36200250 35 1250 2500 JGA36250产 品 规 格 In Icu 交 流 热 磁 脱 扣 器 订 货 号A kA 保 持 值 脱 扣 值 固 定 式 3 极HGA 15 35 350 750 HGA3601525 35 350 750 HGA3602540 35 400 850 HGA3604060 35 800 1450 HGA3606080 35 800 1450 HGA36080100 35 900 1700 HGA36100125 35 900 1700 HGA36125150 35 900 1700 HGA36150JGA 175 35 875 1750 JGA36175200 35 1000 2000 JGA36200250 35 1250 2500 JGA36250产 品 规 格 In Icu 订 货 号 订 货 号A kA 固 定 式 3 极 固 定 式 4 极( 只 提 供 后 连 接 )DGF 400 35 DGF36400E20 DGS46400E20600 35 DGF36600E20 DGS46600E20DJF 400 65 DJF36400E20 DJS46400E20600 65 DJF36600E20 DJS46600E20DLF 400 100 DLF36400E20 DLS46400E20注 : Powerpact D 型 产 品 暂 不 提 供 订 货600 100 DLF36600E20 DLS46600E20D 型 3 极81
应 用 举 例纺 织 机 械通 讯 电 源机 车 制 造 行 业塑 料 机 械建 筑 机 械包 装 机 械机 床汽 车 生 产 设 备印 刷 机 械空 调 行 业工 程 机 械钢 铁 生 产 设 备天 津 粗 纱 机82
