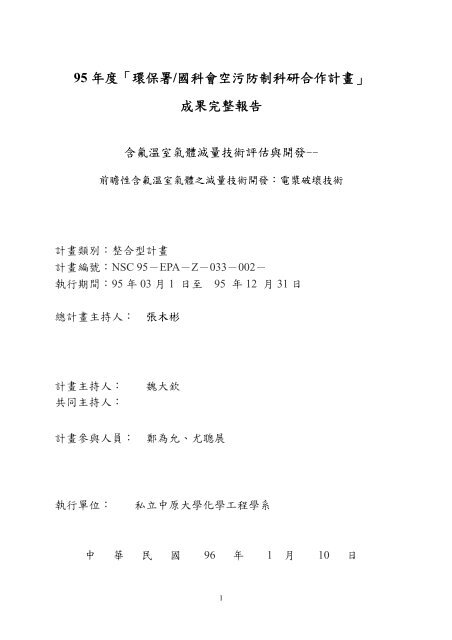

NSC95-EPA-Z-033-002

表 目 錄表 2-1 四 氟 甲 烷 (CF 4 ) 之 物 理 及 化 學 特 性 ………………………………………………4表 2-2 全 氟 化 物 之 GWP100、 存 活 年 限 比 較 …………………………………………..5表 2-3 半 導 體 製 程 中 使 用 之 PFCs 氣 體 種 類 及 其 流 量 ………………………………..7表 3-1 各 氣 體 分 子 之 紅 外 光 譜 吸 收 中 心 ………………………………………………22表 3-2 氧 氣 / 四 氟 甲 烷 / 氮 氣 系 統 之 熱 力 學 模 型 相 關 反 應 物 種 列 表 …………………...23表 4-1PECVD 模 擬 不 同 操 作 參 數 下 之 結 果 …………………………………………..35V

圖 目 錄圖 2-1圖 2-2圖 3-1圖 3-2PFCs 於 低 溫 下 之 回 收 處 理 流 程 ………………………………………………..12BOC Edward 發 展 之 TPU 系 統 …………………………………………..…….14PECVD 與 微 波 電 漿 火 炬 系 統 ……………………………………………...…17PECVD 設 備 實 體 圖 ……………………………………………………………..18圖 3-3 電 漿 火 炬 設 備 實 體 圖 ……………………………………………………………..18圖 3-4 全 氟 化 物 於 電 漿 前 / 後 之 FTIR 圖 譜 ………………………………………….20~21圖 4-1 載 氣 流 量 、 微 波 功 率 對 CF 4 轉 化 率 之 影 響 (CF 4 /O 2 =50/50 sccm)……………….25圖 4-2 微 波 功 率 對 產 物 生 成 之 影 響 (N2=20slm, CF 4 /O 2 =50/50 sccm)………………..25圖 4-3 電 漿 功 率 對 碳 平 衡 之 影 響 (N 2 =20 slm, CF 4 /O 2 =50/50 sccm)………………..26圖 4-4 氧 氣 進 料 流 量 對 CF 4 轉 化 率 之 影 響(N 2 =20 slm, CF 4 =50 sccm, Power=1200 W)……………………………………...27圖 4-5 氧 氣 進 料 流 量 對 產 物 生 成 之 影 響(N 2 =20 slm, CF 4 =50 sccm, Power=1200 W)……………………………………...27圖 4-6 氧 氣 進 料 與 微 波 功 率 對 SF 6 轉 化 之 影 響 ………………………………………...29圖 4-7 微 波 功 率 對 產 物 生 成 之 影 響 (N 2 =20 slm, SF 6 =50 sccm)……………………....29圖 4-8CF 4 轉 化 實 驗 值 與 模 擬 值 之 比 較(N 2 =20 slm, CF 4 /O 2 =50/50 sccm)…………………………………………………30圖 4-9 平 衡 溫 度 對 產 物 生 成 之 影 響(N 2 =20 slm, CF 4 /O 2 =50/50 sccm)…………………………………………………31圖 4-10 改 變 O 2 流 量 對 轉 化 率 之 影 響 (N 2 =20 slm, CF 4 =50 sccm, T=1600 K)………..32圖 4-11 改 變 O 2 流 量 對 產 物 生 成 之 影 響 (N 2 =20 slm, CF 4 =50 sccm, T=1600 K)……..32圖 4-12 電 漿 前 / 後 圖 譜 ( PECVD = 200 W, pressure = 350 mTorr )…………………33圖 4-13PECVD 加 入 矽 晶 片 與 PECVD 連 接 Torch 之 FTIR 圖 譜(N 2 =35 slm, SF 6 =50 sccm , Torch 系 統 加 入 50 sccm O 2 )……………………….34VI

第 一 章前 言研 究 目 的隨 著 半 導 體 製 造 工 業 的 蓬 勃 發 展 , 所 產 生 的 廢 棄 物 也 迅 速 增 加 , 對 環 境 的 汙 染 與 破 壞也 日 益 嚴 重 , 造 成 全 球 暖 化 的 溫 室 效 應 為 人 們 最 關 注 的 問 題 之 ㄧ, 大 氣 中 的 溫 室 效 應的 氣 體 包 括 : 二 氧 化 碳 (CO 2 )、 甲 烷 (CH 4 )、 氧 化 亞 氮 (N 2 O) 以 及 氟 氯 碳 化 物 (CFCs) 等 ,近 年 來 全 氟 化 物 的 排 放 特 別 受 到 關 注 , 此 類 氣 體 具 有 穩 定 、 不 自 然 、 低 毒 性 與 常 溫 下不 易 起 化 學 反 應 等 特 性 , 因 此 常 被 應 用 於 工 業 生 產 ; 在 半 導 體 製 程 中 主 要 應 用 於 晶 圓的 乾 式 蝕 刻 以 及 鍍 膜 腔 體 的 清 潔 ; 一 般 乾 式 蝕 刻 使 用 的 全 氟 氣 體 包 含 CF 4 、C 2 F 6 、SF 6 、C 3 F 6 或 C 4 F 8 ; 至 於 鍍 膜 腔 體 清 潔 則 使 用 SF 6 及 NF 3 等 氣 體 【1~5】; 另 外 煉 鋁 工 業 於 電 鍍時 所 產 生 的 氟 則 會 與 碳 結 合 生 成 的 CF 4 。 全 氟 化 物 的 特 性 為 對 紅 外 光 有 很 強 的 吸 收 ,且 在 大 氣 中 的 生 命 週 期 長 達 數 千 甚 至 數 萬 年 , 因 此 , 其 全 球 溫 暖 化 潛 勢 (GWP100) 約為 二 氧 化 碳 的 6,000 至 24,000 倍 【6~9】, 因 此 雖 然 全 氟 化 物 的 產 量 遠 小 於 CO 2 但 也成 為 各 國 所 關 注 之 溫 室 氣 體 。聯 合 國 氣 候 變 化 綱 要 公 約 第 三 次 締 約 國 大 會 於 1997 年 日 本 京 都 會 議 中 除 了 原 本之 溫 室 氣 體 CO 2 、CH 4 及 N 2 O 之 外 , 亦 將 HFC、PFC(Perfluorinated Carbons, 全 氟碳 化 物 ) 和 SF 6列 入 管 制 氣 體 之 項 目 , 協 議 書 內 進 一 步 要 求 先 進 國 家 達 成 削 減 溫 室 效應 氣 體 之 具 體 目 標 ( 美 國 7 %、 日 本 6 %、 歐 盟 8 %), 因 此 各 國 開 始 進 行 控 制 全 氟 化 物之 研 究 。現 行 已 開 發 之 控 制 技 術 如 下 :1. 回 收 再 利 用 技 術回 收 再 利 用 技 術 是 將 製 程 尾 氣 先 用 薄 膜 濾 除 微 粒 , 再 以 吸 收 粒 / 劑 吸 除 酸 性 副 產物 , 最 後 將 剩 下 的 尾 氣 ( 主 要 為 CF 4 ,C 2 F 6 、N 2 ) 收 集 起 來 再 加 以 處 理 。 分 離 CF 4 /N 2 或CF 4 /C 2 F 6 /N 2的 技 術 主 要 為 薄 膜 分 離 法 , 但 因 CF 4 的 電 漿 反 應 會 產 生 CHF 3 和 C 2 F 6 , 而C 2 F 6 的 電 漿 反 應 也 會 產 生 CF 4 、CHF 3 等 導 致 分 離 設 備 體 積 龐 大 並 且 無 法 達 到 需 求 濃度 , 因 此 並 未 被 採 用 。1

2. 尋 求 替 代 化 學 品替 代 化 學 品 是 使 用 具 氧 原 子 , 氫 原 子 或 未 飽 和 碳 氫 鍵 之 氟 碳 化 物 取 代 全 氟 碳 化物 , 其 篩 選 原 則 是 大 氣 壽 命 短 ( 小 於 15 年 ), 不 易 燃 或 不 具 爆 炸 性 。 但 由 於 半 導 體 之電 漿 蝕 刻 製 程 要 求 非 常 嚴 格 , 替 代 化 學 品 要 取 代 現 有 製 程 氣 體 則 極 為 困 難 。3. 破 壞 削 減 技 術破 壞 削 減 技 術 可 分 為 觸 媒 熱 裂 解 、 燃 燒 破 壞 和 電 漿 破 壞 利 用 觸 媒 來 促 進 反 應 的 進 行 ,就 能 源 利 用 率 而 言 是 較 為 經 濟 有 效 , 但 因 大 部 份 的 觸 媒 會 受 到 尾 氣 中 混 雜 的 高 分 子 量化 合 物 和 微 粒 的 被 覆 和 鹵 素 化 學 物 的 毒 害 , 因 此 目 前 並 無 較 可 靠 之 市 售 產 品 。目 前 發 展 較 完 整 的 含 氟 溫 室 氣 體 處 理 技 術 , 莫 過 於 燃 燒 破 壞 法 , 它 是 利 用 燃 料(H 2 和 CH 4 )、 空 氣 或 氧 氣 以 約 1200℃ 的 高 溫 將 低 極 性 之 PFC 轉 換 成 低 分 子 量 且 具 親水 性 之 極 性 化 合 物 , 如 CO、CO 2 、COF 2 、HF 等 , 再 以 水 洗 、 吸 附 等 方 法 去 除 危 害 性尾 氣 。電 漿 為 一 種 部 分 離 子 化 之 氣 體 , 其 利 用 高 能 電 子 破 壞 分 子 鍵 結 , 可 在 低 溫 下 產 生大 量 的 自 由 基 , 現 今 已 廣 泛 應 用 在 半 導 體 製 程 , 工 業 鑽 石 鍍 膜 及 廢 棄 物 處 理 , 近 年 來已 有 若 干 學 者 嘗 試 以 低 溫 電 漿 來 轉 化 , 電 漿 轉 化 的 主 要 優 勢 為 反 應 快 速 。 本 研 究 採 用電 漿 火 炬 , 其 優 點 如 下 :1. 於 常 壓 下 進 行 反 應 , 不 需 使 用 真 空 設 備 , 可 降 低 成 本2. 電 漿 火 炬 產 生 的 高 溫 , 使 反 應 氣 體 除 了 受 到 電 子 碰 撞 解 離 外 , 還 可 進 行 熱 裂 解 反應 提 高 整 體 轉 化 效 果3. 可 較 低 壓 電 漿 處 理 較 大 量 之 氣 體4. 反 應 快 速本 計 劃 將 針 對 CF 4 及 SF 6 兩 種 含 氟 溫 室 氣 體 進 行 電 漿 破 壞 削 減 , 期 望 利 用 電 子 碰撞 解 離 與 高 溫 特 性 達 到 較 高 之 轉 化 效 果 。 另 外 將 使 用 電 腦 模 擬 系 統 進 行 熱 力 學 平 衡 之模 擬 , 與 實 驗 值 進 行 比 較 , 並 評 估 高 溫 電 漿 火 炬 研 究 之 可 行 性 。2

第 二 章 文 獻 探 討2-1 溫 室 效 應地 球 的 大 氣 主 要 由 氮 氣 、 氧 氣 以 及 一 些 微 量 氣 體 所 組 成 。 太 陽 所 釋 放 的 熱 輻 射 幾乎 可 完 全 穿 透 地 球 大 氣 層 ; 而 地 球 表 面 亦 會 釋 放 長 波 輻 射 , 這 些 長 波 輻 射 會 被 大 氣 層中 的 某 些 微 量 氣 體 選 擇 吸 收 。 這 些 微 量 氣 體 選 擇 吸 收 了 地 球 的 輻 射 能 後 , 有 都 分 會 再反 射 回 到 地 球 , 因 而 使 得 大 氣 保 存 了 部 分 輻 射 能 , 於 是 造 成 地 球 的 溫 度 比 其 輻 射 平 衡時 的 溫 度 高 , 大 氣 中 因 為 有 這 些 微 量 氣 體 選 擇 吸 收 了 地 球 的 長 波 輻 射 , 並 能 夠 保 存 部分 輻 射 能 , 因 而 可 以 使 地 球 溫 度 升 高 , 我 們 稱 這 種 作 用 為 大 氣 的 溫 室 效 應而 在 工 業 革 命 後 , 因 為 經 濟 的 繁 榮 改 善 人 類 生 活 水 準 , 但 是 地 球 資 源 有 限 ,不 得 不 過 度 地 開 發 地 球 的 天 然 資 源 , 於 是 乎 大 規 模 的 砍 伐 森 林 , 大 量 的 開 採 煤 礦 、 石油 和 天 然 氣 等 等 的 化 石 燃 料 , 並 且 將 大 量 的 溫 室 效 應 潛 能 高 的 氣 體 排 放 於 大 氣 中 , 使得 地 球 環 境 的 溫 度 上 升 , 導 致 全 球 暖 化 。溫 室 效 應 會 使 全 球 氣 象 變 異 , 產 生 乾 旱 、 豪 雨 和 南 北 極 冰 山 融 化 , 如 果 地 球 暖 化的 現 象 繼 續 維 持 甚 至 更 嚴 重 , 估 計 百 年 後 , 除 了 上 述 天 災 將 日 益 嚴 重 外 , 地 球 平 面 將上 升 四 十 至 一 公 尺 , 淹 沒 大 批 的 沿 海 土 地 與 島 嶼 , 造 成 人 們 可 利 用 之 土 地 流 失 , 所 以近 幾 年 在 國 際 上 有 許 多 減 量 溫 室 效 應 氣 體 的 環 保 公 約 相 繼 被 制 定 。 例 如 : 於 1997 年所 制 定 的 東 京 議 定 書 (Kyoto Protocol, 已 於 2005 年 2 月 16 日 正 式 生 效 ), 把 CH 4 、CO 2 、N 2 O、HFCs、PFC、SF 6 等 列 為 管 制 氣 體 , 在 公 元 2008 至 2012 年 期 限 間 , 將 6 種 溫室 氣 體 排 放 量 平 均 應 削 減 到 比 1990 年 排 放 量 低 5.2% 的 水 平 。【10】3

2-2 全 氟 化 物 之 特 性 與 應 用2-2-1 全 氟 化 物 之 物 性 與 化 性全 氟 化 物 一 般 指 的 是 碳 、 氮 、 硫 等 中 心 原 子 之 空 位 皆 由 氟 原 子 佔 據 所 形 成 之化 合 物 , 簡 稱 PFCs ( perfluorinated compounds ), 其 基 本 特 性 為 在 大 氣 中 之 生 命 週 期很 長 , 且 屬 於 強 紅 外 線 吸 收 【11】 及 熱 穩 定 之 化 合 物 【12】。四 氟 甲 烷表 2-1 四 氟 甲 烷 (CF 4 ) 之 物 理 及 化 學 特 性凝 固 點沸 點臨 界 溫 度蒸 氣 壓比 重(K)(K)(K)(mPa)(21.1℃, 1atm)89.56 145.13 227.6 3.75 3.09莫 爾 體 積大 氣 存 留比 熱焓熵(cm 3 /mol,at 298.15K,1 atm )壽 命 ( 年 ) (heat capacity, J/mol*K, at298.15K)(enthalpy,kJ/mol, at298.15K)(entropy,J/mol*K, at298.15K)140 50,000 61.1 -933.6 261.6溫 室 效 應分 子 量氣 體 密 度係 數(kg/m 3 , at(GWP)21.1℃, 1atm)6,500 88.01 3.654

大 部 分 之 PFCs 氣 體 具 非 毒 性 且 穩 定 之 化 學 性 質 , 因 此 對 於 操 作 人 員 於 安 全 及 健康 上 之 危 害 大 為 降 低 ; 但 是 , 由 於 氟 原 子 和 碳 、 氮 、 硫 的 分 子 鍵 具 有 很 強 的 紅 外 光 吸收 能 力 及 高 熱 穩 定 性 , 使 其 全 球 溫 暖 化 潛 勢 ( global warming potential,GWP ) 及 在 大氣 中 存 留 之 年 限 ( lifetime ) 皆 相 當 的 高 , 見 表 2-5 所 示 , 因 此 對 於 溫 室 效 應 之 影 響 甚大 。表 2-2全 氟 化 物 之 GWP100、 存 活 年 限 比 較氣 體 存 留 年 限 (years) 溫 室 效 應 潛 勢 (GWP 100 )CO 2 50-200 1CF 4 50,000 6,500C 2 F 6 100,000 9,200SF 6 3,200 23,900C 3 F 8 2,600-7,000 7,000CHF 3 250-390 11,700CH 4 12 21N 2 O 120 3105

2-2-2 全 氟 化 物 之 應 用全 氟 化 物 一 般 廣 泛 使 用 於 火 焰 抑 制 劑 ( fire suppressants ) 【13~14】 和 化 學 滅 火 劑( chemical extinguisher )。全 氟 化 物 之 主 要 排 放 來 源 則 為 :(1) 製 鋁 工 業 ( aluminum industry )、(2) 電 子 工 業( electric industry )、(3) 半 導 體 工 業 ( semiconductor industry )。 其 中 , 半 導 體 業 由 於 使用 之 PFCs 氣 體 純 度 要 求 極 高 ( 99.995 ~ 99.99999 % ), 而 且 製 程 中 氣 體 之 利 用 效 率 亦 不甚 佳 ( 一 般 在 40 % 以 下 ), 如 果 製 程 尾 氣 無 一 合 適 之 空 氣 污 染 控 制 設 備 加 以 處 理 , 則 逸散 至 大 氣 中 之 高 濃 度 PFCs 氣 體 將 對 環 境 造 成 衝 擊 ; 因 此 , 如 何 有 效 降 低 半 導 體 業 PFCs氣 體 所 造 成 之 溫 室 效 應 影 響 , 為 本 研 究 之 範 疇 。一 般 半 導 體 工 業 中 , 在 其 單 元 製 程 有 使 用 化 學 氣 相 沉 積 技 術 鍍 膜 , 將 反 應 氣 體 經電 子 解 離 後 沉 積 薄 膜 於 基 材 上 , 故 對 於 成 長 於 腔 體 上 之 沉 積 物 , 需 利 用 PFCs 氣 體 作為 腔 體 清 洗 ( chamber clean ) 之 用 途 ; 而 在 電 漿 蝕 刻 製 程 上 亦 多 使 用 到 PFCs 氣 體 ; 表2-4 列 出 不 同 蝕 刻 製 程 ( metal etch、polysilicon etch 及 oxide etch ) 以 及 不 同 CVD 製 程( silicon CVD、silicon oxide CVD 及 nitride oxide CVD ) 其 PFCs 氣 體 的 使 用 種 類 及 流 量大 小 範 圍 【15】。化 學 氣 相 沈 積 腔 體 之 清 洗 及 電 漿 蝕 刻 製 程 所 排 放 出 之 尾 氣 組 成 相 當 複 雜 , 除 了 未利 用 之 PFCs 氣 體 排 出 外 , 經 過 電 漿 分 解 後 之 N、C、S 等 原 子 可 能 於 製 程 中 與 所 添加 之 其 他 氣 體 如 氧 氣 、 氫 氣 或 矽 晶 片 反 應 而 形 成 其 他 產 物 , 例 如 (NH 4 ) 2 SiF 6 、HF、(SiH 2 NH) n 、NO 2 、C 2 F 4 、CF 4 、SiF 4 、COF 2 及 SiH 4 等 氣 體 。6

表 2-3 半 導 體 製 程 中 使 用 之 PFCs 氣 體 種 類 及 其 流 量EtchPROCESS PFC GASES USED QUANTITYMetal CF 4 , CHF 3 < 10 sccm (usually)Polysilicon SF 6 , NF 3< 50 sccm (usually)OxideCVDCHF 3 , NF 3C 2 F 6 , CF 4C 4 F 8 , C 3 F 8total < 100 sccmSilicon C 2 F 6 , CF 4 up to 2500 sccmSilicon Oxide C 3 F 8 up to 2500 sccmSilicon Nitride NF 3 up to 2500 sccmTungsten C 2 F 6 , NF 3 up to 2000 sccm7

2-3 全 氟 化 物 之 控 制 策 略依 照 各 國 半 導 體 協 會 訂 定 的 控 制 目 標 , 其 時 間 順 序 如 下 : 破 壞 削 減 列 為 PFCs 排放 控 制 最 優 先 商 業 運 轉 的 技 術 (1997~2003 年 ), 也 是 目 前 主 要 之 控 制 方 法 ; 其 次 是 回收 再 利 用 (1999~2003 年 ), 鍍 膜 腔 體 清 潔 製 程 替 代 化 學 物 的 開 發 (2003~2007 年 ), 最 後才 是 蝕 刻 製 程 化 學 物 的 替 代 (2006~2011 年 ) 【16】2-3-1 尋 求 替 代 化 學 物 (Alternative Chemistries)替 代 PFCs 氣 體 的 開 發 是 以 尋 找 溫 室 效 應 潛 勢 低 、 大 氣 中 存 留 時 間 短 , 並 同 時 兼顧 安 全 性 ( 不 易 燃 或 不 具 爆 炸 性 ) 的 化 學 物 為 主 , 目 前 已 知 之 替 代 化 學 物 有 C 4 F 8 O、ClF 3 、TFAA ( Trifluoroacetic Anhydride )、CF 3 I 及 NF 3 等 。(A) C 4 F 8 OOh 等 學 者 利 用 C 4 F 8 O 分 別 搭 配 CO 2 與 O 2 氣 體 通 入 氮 化 矽 ( silicon nitride ) 鍍 膜 腔 體進 行 清 潔 , 以 取 代 傳 統 製 程 所 使 用 之 氣 體 ( 如 CF 4 、C 2 F 6 、SF 6 ), 研 究 結 果 發 現 , 於C 4 F 8 O/O 2 = 20/80 配 比 下 , 總 進 料 流 量 為 40 sccm, 操 作 壓 力 66.7Pa(500 mtorr),RF 輸出 功 率 150 W, 基 板 不 需 加 熱 , 可 得 到 最 快 的 清 潔 速 率 600 nm/min, 此 時 較 C 4 F 8 O/CO 2效 果 為 佳 ; 同 時 , 分 析 其 產 物 組 成 為 CF 4 、COF 2 及 CO 2 , 且 利 用 C 4 F 8 O/O 2 為 製 程 之清 潔 氣 體 , 於 其 出 流 產 物 濃 度 之 計 算 亦 可 獲 得 較 低 之 MMTCE 值 3×10 -10 與 較 佳 之 反應 氣 體 削 減 率 92%【17】。(B) ClF 3ClF 3 是 高 反 應 性 氣 體 , 在 常 溫 下 為 液 態 , 在 製 程 操 作 中 需 將 其 均 勻 汽 化 , 此 外 ,ClF 3若 大 量 外 洩 且 接 觸 水 氣 時 會 產 生 爆 炸 , 因 此 在 製 程 管 線 之 保 溫 和 加 熱 的 操 作 安全 需 特 別 注 意 , 也 因 此 雖 然 ClF 3在 半 導 體 界 使 用 已 約 6 年 , 但 其 安 全 操 作 規 範 ( 如 加溫 過 程 、 輸 送 材 質 ) 尚 未 完 備 , 因 此 常 常 導 致 使 用 工 廠 持 續 發 生 一 些 小 規 模 的 工 安 事件 ( 大 多 是 小 洩 漏 ), 此 點 值 得 特 別 注 意 。8

(C) TFAA ( Trifluoroacetic Anhydride )TFAA 之 沸 點 為 39℃, 其 化 學 式 為 (COCF 3 ) 2 O, 為 一 低 毒 性 、 不 可 燃 之 化 學 物 。Pruette 學 者 利 用 Novellus 公 司 生 產 之 CVD 機 檯 ( Concept One 200 ) 測 試 TFAA 於 機 檯 清洗 時 , 對 於 溫 室 效 應 的 削 減 效 果 , 結 果 顯 示 TFAA 於 電 漿 系 統 中 之 利 用 率 可 達 97 %,並 在 相 同 測 試 條 件 下 比 較 C 2 F 6 與 TFAA 對 MMTCE 之 貢 獻 度 , 如 以 C 2 F 6 為 清 洗 氣 體 時其 MMTCE 為 58, 清 洗 時 間 為 370 秒 , 若 使 用 TFAA 則 可 降 低 MMTCE 至 9.6, 清 洗 時 間亦 縮 短 至 340 秒 , 對 於 縮 短 機 檯 清 洗 時 間 及 降 低 溫 室 效 應 皆 有 良 好 之 效 果 【18】, 不過 由 於 室 溫 下 之 TFAA 為 液 態 , 通 入 機 檯 內 清 洗 時 需 加 熱 至 其 沸 點 以 上 , 並 應 該 避 免TFAA 於 輸 送 過 程 中 再 次 凝 結 於 管 線 內 。(D) CF 3 ICF 3 I 之 沸 點 為 -22.4℃, 常 溫 下 為 氣 態 。 碘 氟 化 物 ( Iodofluorocarbon,IFC ) 其 I-F鍵 結 相 較 於 C-F 鍵 弱 , 具 有 較 高 之 化 學 活 性 , 因 此 對 於 蝕 刻 或 CVD 腔 體 清 洗 之 效 率 有提 升 之 助 益 ; 且 CF 3 I 容 易 於 大 氣 中 光 解 ( GWP 小 於 5 ), 所 以 與 PFCs 氣 體 相 較 之 下 對 於溫 室 效 應 之 影 響 甚 小 。Misra 學 者 利 用 CF 3 I 為 蝕 刻 氣 體 進 行 介 電 薄 膜 之 電 漿 蝕 刻( plasma etch ), 分 別 探 討 RF 輸 入 功 率 、 蝕 刻 氣 體 流 量 、 反 應 腔 體 壓 力 及 CF 3 I/O 2 配 比對 於 氧 化 矽 ( silicon oxide) 及 氮 化 矽 ( silicon nitride ) 薄 膜 之 蝕 刻 速 率 的 影 響 ; 並 進 一 步與 C 2 F 6 /O 2 蝕 刻 氣 體 作 比 較 【19】。Misra 學 者 於 1998 年 進 一 步 發 表 使 用 CF 3 I 為 反 應 氣體 混 合 N 2 O、NH 3 或 N 2 , 針 對 二 乙 基 矽 烷 ( Diethysilane ) 進 行 蝕 刻 氧 化 矽 ( silicon oxide)及 氮 化 矽 ( silicon nitride ) 之 薄 膜 , 於 最 佳 操 作 條 件 :CF 3 I/O 2 = 70/30、 系 統 壓 力 250mTorr、RF 輸 入 功 率 1500 W 及 CF 3 I 流 量 50 sccm 時 可 得 最 佳 之 利 用 效 率 68%【Misra,1998】。Samukawa 學 者 使 用 新 的 碳 氟 氣 體 CF 3 I/C 2 F 4 , 並 利 用 超 高 頻 率 (UHF) 電 漿 源設 計 搭 配 電 漿 診 斷 儀 器 ( MS、OES、LP ) 進 行 二 氧 化 矽 (SiO 2 ) 之 蝕 刻 製 成 之 研 究 探 討 ,尋 求 較 佳 之 操 作 條 件 下 之 CF 3 、CF 2 自 由 基 之 選 擇 性 【20】。Karecki 學 者 亦 曾 評 估 以碘 氟 化 物 取 代 PFCs 之 可 行 性 , 研 究 證 實 以 CF 3 I 進 行 蝕 刻 製 程 具 有 40% 之 蝕 刻 效 率【21】。9

(E) NF 3與 其 他 PFCs 氣 體 如 CF 4 、C 2 F 6 比 較 ,NF 3 為 較 不 穩 定 之 氣 體 , 因 此 在 電 漿 反 應 中其 分 解 率 亦 相 對 提 高 , 故 以 NF 3 為 F 來 源 作 為 清 洗 沈 積 薄 膜 腔 體 之 用 , 具 有 極 佳 之 清洗 效 率 , 可 減 少 製 程 中 花 費 於 清 洗 之 時 間 , 並 且 能 夠 避 免 使 用 具 碳 源 之 PFCs 所 可 能造 成 的 污 染 情 形 。 台 灣 半 導 體 廠 商 TSMC 曾 評 估 AMAT 之 Ultima HDP 系 統 中 使 用 NF 3為 CVD 清 洗 替 代 氣 體 之 效 果 【22】; 整 體 而 言 , 具 有 提 升 生 產 效 率 45% 之 表 現 , 於 最佳 化 條 件 下 , 並 可 節 省 約 60% 的 NF 3 使 用 量 。 另 外 , 對 於 產 生 微 粒 的 問 題 亦 有 改 善 之效 果 , 於 測 試 的 第 38 週 量 測 微 粒 產 生 的 強 度 為 26.3 counts, 經 過 10 週 後 , 其 強 度 降 低為 7.5 counts, 因 此 可 降 低 約 25% 微 粒 之 產 生 ; 製 程 中 清 洗 的 失 敗 率 亦 由 原 本 之 20.7%降 低 至 7%, 測 試 報 告 中 指 出 一 年 之 操 作 成 本 約 可 減 少 台 幣 九 千 三 百 萬 元 的 支 出 , 頗具 發 展 之 潛 力 ; 不 過 NF 3 為 一 具 高 陰 電 性 之 氣 體 , 當 清 洗 CVD 機 檯 過 程 中 電 漿 能 量不 足 時 , 對 於 清 洗 效 果 將 大 打 折 扣 , 因 此 所 提 供 之 RF 電 能 也 相 對 較 高 , 且 NF 3 氣 體 價格 昂 貴 ( 約 為 CF 4 、C 2 F 6 之 10 倍 左 右 ) 並 具 有 急 毒 性 (T.L.V. = 10 ppm), 故 於 實 際 應 用 時需 配 合 最 佳 之 操 作 條 件 及 克 服 操 作 人 員 安 全 上 之 顧 慮 ; 短 程 來 看 , 在 尚 未 開 發 出 更 具經 濟 性 及 適 宜 之 替 代 化 學 物 前 , 可 將 其 視 為 一 過 渡 時 期 所 使 用 之 替 代 品 。 由 以 上 看來 , 使 用 合 適 之 替 代 化 學 物 確 可 提 升 製 程 中 氣 體 之 利 用 效 率 , 不 過 對 於 既 存 之 CVD機 檯 , 可 行 性 並 不 高 。 事 實 上 , 使 用 對 環 境 衝 擊 較 小 之 替 代 化 學 物 品 為 未 來 必 然 之 趨勢 , 但 由 於 製 程 替 代 化 學 物 需 配 合 機 檯 的 開 發 , 目 前 仍 存 在 之 瓶 頸 則 需 大 設 備 製 造 廠商 和 特 殊 化 學 氣 體 供 應 公 司 的 努 力 才 能 有 所 突 破 。Novellus Systems 公 司 發 展 出 稀 釋的 NF 3 /He 清 洗 氣 體 , 應 用 到 200 毫 米 Altus(WLPCVD) 和 200 毫 米 Sequel(PECVD) 平 台 。這 些 清 洗 氣 體 可 降 低 MMTCE 值 ( 例 如 0.3×10 -9 / 毫 米 氧 化 物 沉 積 ), 和 標 準 現 場 時 C 2 F 6清 洗 氣 體 ( 例 如 7.5×10 -9 / 毫 米 氧 化 物 沉 積 ) 來 比 較 可 超 過 90%, 尤 其 是 要 維 持 具 有 比 較性 的 清 洗 時 間 和 使 用 者 的 氣 體 成 本 。IBM 同 樣 也 發 展 出 稀 釋 的 NF 3 /He 清 洗 的 混 合 氣體 , 應 用 到 200 毫 米 Applied Materials Precision 500 燈 加 熱 式 的 (DxL)PECVD 反 應 腔 。這 種 新 的 稀 釋 NF 3 /He 清 洗 氣 體 , 比 起 以 C 2 F 6 為 主 的 清 洗 氣 體 可 降 低 95% 以 下 的 PFCs排 放 【23】。10

2-3-2 製 程 最 佳 化 ( Process Optimization )製 程 最 佳 化 指 的 是 藉 由 調 配 不 同 氣 體 進 流 濃 度 或 流 量 、 系 統 壓 力 、 施 加 能 量 以 及硬 體 設 施 達 到 PFCs 排 放 減 量 之 目 的 。Seiko Epson 公 司 為 符 合 COP3 中 所 規 範 之 PFCs減 量 目 標 , 其 策 略 之 一 即 是 製 程 最 佳 化 ;Epson 測 試 不 同 製 程 ( PSIO、PSN、SIO、BPSG )後 藉 由 改 變 進 流 之 C 2 F 6 流 量 ( 200、400、600 sccm )、O 2 流 量 ( 400、700、1,000 sccm )、RF 電 極 間 距 ( 180、590、999 mm )、RF 提 供 能 量 ( 500、600、700 W ) 及 系 統 壓 力 ( 0、5、10 torr ) 等 參 數 下 進 行 CVD 清 洗 程 序 , 發 現 於 較 低 C 2 F 6 、O 2 流 量 以 及 較 高 之 RF 電極 間 距 、 提 供 能 量 下 將 有 助 於 提 高 PFCs 利 用 率 及 減 少 排 放 量 之 最 佳 化 效 果 ; 對 於 C 2 F 6之 使 用 量 可 減 少 2/3, 同 時 其 利 用 率 亦 由 原 本 之 20~25% 提 高 至 40~45%, 製 程 排 放 尾氣 之 PFCs 總 量 可 達 到 3/4 之 削 減 效 果 , 預 計 在 2010 年 可 達 成 WSC 中 所 協 議 之 排 放 削 減量 。 對 於 既 存 之 CVD 機 檯 , 當 製 程 最 佳 化 仍 無 法 達 到 PFCs 之 控 制 削 減 目 標 時 , 可 考慮 加 裝 其 他 附 屬 之 硬 體 設 備 以 改 善 其 製 程 中 PFCs 之 利 用 效 率 【24】。Applied Material公 司 推 出 一 套 稱 為 遠 端 清 洗 ( remote clean ) 之 硬 體 設 施 , 可 加 裝 於 原 有 之 CVD 機 檯 。為 了 瞭 解 實 用 性 ,Applied Material 將 此 套 系 統 應 用 於 Motorola 之 DxZ 機 檯 , 並 在 1999年 完 成 實 廠 測 試 之 評 估 , 宣 稱 可 達 到 99% 之 PFCs 減 量 效 果 ; 其 所 謂 Remote Clean 乃 是在 機 檯 前 設 置 一 微 波 電 漿 產 生 設 備 , 當 清 洗 機 檯 時 , 將 反 應 氣 體 如 NF 3 通 過 此 電 漿 區以 產 生 高 密 度 之 活 性 F 物 種 , 爾 後 將 此 高 活 性 F 物 種 經 過 一 噴 灑 頭 ( shower head ) 散 佈進 入 機 檯 中 , 完 成 機 檯 清 洗 之 工 作 , 由 於 進 行 清 洗 動 作 時 機 檯 內 並 不 啟 動 電 漿 , 純 粹藉 由 活 性 F 物 種 擴 散 進 入 清 洗 區 , 因 此 又 稱 為 軟 式 清 洗 ( soft clean ), 可 延 長 機 檯 之使 用 壽 命 。 雖 然 加 裝 Remote Clean 設 備 能 夠 達 到 良 好 之 PFCs 削 減 效 果 , 不 過 AppliedMaterial 也 提 出 : 每 一 機 檯 加 裝 此 Remote Clean 系 統 單 就 微 波 電 漿 設 備 部 分 即 需 花 費美 金 60,000 元 , 除 了 考 量 經 濟 效 益 , 此 套 系 統 是 否 亦 適 合 於 其 他 CVD 機 檯 , 並 無 從 得知 。 另 外 , 加 裝 附 屬 設 施 是 否 將 影 響 整 個 生 產 過 程 , 以 及 是 否 需 進 行 機 檯 之 調 校 , 皆有 待 進 一 步 確 認 。 另 外 亦 有 多 家 氣 體 公 司 也 積 極 協 助 半 導 體 廠 調 整 製 程 , 如 AirProducts 之 C 2 F 6 製 程 最 適 化 ,3M 公 司 之 C 3 F 8 取 代 CF 4 /C 2 F 6 計 畫 , 依 製 程 別 約 可 減 少 30%~70% 之 MMTCE 排 放 【25】。11

2-3-3 回 收 再 利 用 ( Recovery and Recycle )回 收 再 利 用 技 術 主 要 是 將 製 程 尾 氣 先 用 薄 膜 濾 除 微 粒 , 再 以 吸 收 粒 / 劑 吸 除 酸 性副 產 物 , 最 後 將 剩 下 的 尾 氣 ( 主 要 為 CF 4 、C 2 F 6 、N 2 ) 收 集 起 來 加 以 處 理 ; 或 經 線 上 直接 處 理 後 , 送 回 製 程 反 應 器 。 分 離 CF 4 /N 2 或 CF 4 /C 2 F 6 /N 2 的 技 術 主 要 為 薄 膜 分 離 法 , 但因 CF 4 的 電 漿 反 應 會 產 生 CHF 3 和 C 2 F 6 , 而 C 2 F 6 的 電 漿 反 應 也 會 產 生 CF 4 、CHF 3 等 , 因此 , 造 成 分 離 設 備 體 積 較 大 , 且 所 得 氣 體 濃 度 尚 無 法 滿 足 製 程 要 求 , 需 再 予 以 濃 縮 。Praxair 公 司 曾 展 示 一 回 收 PFCs 氣 體 之 模 廠 ( pilot scale ), 收 集 20 個 以 上 之 反 應 機檯 製 程 尾 氣 , 其 處 理 流 程 可 見 圖 2-1 所 示 ; 製 程 尾 氣 經 過 去 除 酸 性 物 質 以 及 粒 狀 物 後 ,隨 即 導 入 稱 為 冷 凝 槽 ( cold box ) 之 設 備 , 利 用 低 溫 之 液 態 氮 , 依 各 種 PFCs 氣 體 之 冷 凝溫 度 不 同 , 而 將 PFCs 氣 體 分 離 進 而 回 收 再 利 用 。 此 套 設 備 運 轉 可 處 理 之 最 大 流 量 為85 scfm, 操 作 同 時 需 提 供 每 天 1,000 加 侖 之 液 態 氮 、 用 水 量 每 分 鐘 2 加 侖 Wet Scrubber中 用 來 中 和 酸 性 物 質 之 鹼 劑 NaOH( 一 週 2 加 侖 )、 以 及 維 持 運 作 之 電 能 124 kW, 由 此 亦可 看 出 回 收 法 於 操 作 上 所 付 出 之 成 本 實 屬 高 昂 【26】。圖 2-1PFCs 於 低 溫 下 之 回 收 處 理 流 程由 於 在 CVD 機 檯 清 洗 或 蝕 刻 中 , 對 於 PFCs 氣 體 之 純 度 要 求 都 相 當 嚴 格 , 因 此 必須 保 證 回 收 氣 體 可 以 達 到 製 程 中 之 要 求 , 加 上 製 程 尾 氣 複 雜 , 使 得 此 法 應 用 上 更 為 困難 。 另 一 方 面 , 回 收 法 在 操 作 成 本 仍 較 削 減 破 壞 法 為 高 , 且 尚 需 克 服 廠 商 對 回 收 製 程氣 體 是 否 影 響 產 品 品 質 的 疑 慮 , 諸 多 限 制 下 , 使 得 目 前 半 導 體 廠 採 用 回 收 法 之 情 形 並不 普 遍 。12

2-3-4 破 壞 削 減 ( Abatement )破 壞 削 減 之 方 式 為 將 蝕 刻 或 CVD 清 洗 所 排 放 出 的 尾 氣 導 入 處 理 設 備 中 , 經 過 再處 理 之 步 驟 , 才 排 放 之 大 氣 中 。 一 般 來 說 , 就 其 尾 氣 處 理 點 之 擺 設 位 置 不 同 大 致 可 分為 兩 種 方 式 : 一 為 機 檯 後 即 加 裝 一 削 減 設 備 , 屬 於 點 對 點 之 處 理 , 稱 為 POU ( point ofuse ), 另 一 則 為 管 末 處 理 ( end of pipe ), 即 是 將 各 機 檯 之 尾 氣 收 集 後 統 一 處 理 。 由 於半 導 體 製 程 特 性 及 控 制 設 備 設 置 位 置 之 不 同 , 造 成 POU 與 End of Pipe 處 理 上 各 有 其 優缺 點 ;POU 系 統 所 處 理 之 製 程 尾 氣 為 高 濃 度 、 低 流 量 之 廢 氣 , 因 此 處 理 效 率 上 有 不 錯之 表 現 , 並 可 配 合 不 同 機 檯 之 特 性 調 整 控 制 設 備 之 操 作 參 數 , 達 到 處 理 最 佳 化 之 目的 ; 但 其 缺 點 為 廢 氣 處 理 後 所 形 成 之 酸 性 氣 體 可 能 腐 蝕 製 程 後 端 泵 浦 系 統( multi-stage dry-pump ), 另 外 微 粒 問 題 所 造 成 泵 浦 之 堵 塞 亦 值 得 重 視 ; 而 End of Pipe形 式 之 控 制 設 備 乃 是 設 置 於 Dry Pump 後 , 因 此 對 於 製 程 設 施 之 傷 害 可 大 為 降 低 , 而且 各 CVD 機 檯 尾 氣 可 於 收 集 後 集 中 處 理 , 在 設 置 成 本 上 較 POU 方 式 為 低 。雖 然 PFC 在 蝕 刻 和 chamber clean 製 程 後 會 產 生 較 複 雜 之 尾 氣 組 成 , 加 重 破 壞 削 減工 作 的 困 難 度 , 但 是 因 為 破 壞 削 減 技 術 可 適 用 於 各 種 不 同 的 機 檯 , 是 目 前 半 導 體 排放 PFCs 控 制 技 術 之 主 要 方 法 ; 目 前 已 商 業 化 或 較 為 成 熟 之 技 術 有 熱 處 理 、 觸 媒 熱 裂解 及 電 漿 破 壞 等 方 式 , 茲 分 述 如 下 :(A) 熱 處 理 技 術 ( Thermal Process )早 期 PFCs 利 用 燃 燒 之 方 式 達 到 削 減 的 目 的 , 其 破 壞 機 制 為 藉 由 高 溫 產 生 之 自 由基 與 PFCs 分 解 之 F 物 種 反 應 , 形 成 最 終 產 物 HF, 經 過 處 理 後 之 氣 體 再 通 入 洗 滌 塔 中 ,利 用 水 洗 、 吸 附 等 方 法 去 除 危 害 性 尾 氣 ;Gompel 等 學 者 測 試 時 , 將 燃 燒 室 溫 度控 制 於 1,100℃, 對 於 CF 4 的 去 除 效 率 皆 可 達 90% 以 上 。使 用 燃 燒 產 生 高 溫 火 焰 去 除 氣 態 污 染 物 之 方 式 , 會 因 火 焰 易 受 氣 體 流 量 大 小 及 燃燒 區 溫 度 分 佈 不 均 之 影 響 , 使 得 去 除 效 率 的 變 動 非 常 大 。 美 國 Alzeta 公 司 為 了 有 效 解決 上 述 問 題 , 於 是 將 燃 料 於 陶 瓷 材 料 表 面 點 燃 , 藉 著 陶 瓷 的 蓄 熱 功 能 , 來 減 小 溫 度 分佈 不 均 的 情 況 ; 而 BOC Edward 公 司 也 於 1997 年 展 示 熱 處 理 系 統 TPU-4200, 更 進 一 步13

將 點 火 方 式 改 為 內 壁 式 , 燃 燒 室 內 透 過 一 環 形 陶 瓷 套 管 將 處 理 廢 氣 與 燃 料 分 隔 開 , 藉由 陶 瓷 蓄 熱 ( 800~1,100℃ ) 來 達 到 破 壞 PFCs 之 效 果 , 為 一 非 火 焰 燃 燒 ( flameless ) 之 熱處 理 設 備 , 如 圖 2-2 所 示 【15】。除 了 採 用 燃 料 燃 燒 方 式 產 生 高 溫 外 , 亦 有 學 者 發 展 電 熱 式 系 統 , 同 樣 可 以 達 到 高溫 削 減 PFCs 之 目 的 , 例 如 ATMI 所 生 產 之 熱 控 制 裂 解 / 氧 化 反 應 器 ( ControlledDecomposition/Oxidation Reactor,CDO ) 即 是 此 種 型 式 ; 經 熱 處 理 後 之 氣 體 降 低 至 室溫 後 同 樣 進 入 一 洗 滌 塔 去 除 酸 性 氣 體 及 微 粒 , 對 於 PFCs 之 削 減 亦 有 良 好 之 效 果 【27】。但 是 , 利 用 燃 燒 處 理 PFCs 之 方 式 在 實 廠 操 作 上 仍 存 在 一 些 問 題 , 如 果 有 微 粒 附著 於 燃 燒 室 壁 面 , 將 導 致 系 統 中 熱 傳 導 效 率 的 下 降 , 故 應 進 一 步 研 究 如 何 有 效 控 制 處理 過 程 所 產 生 之 細 小 微 粒 ,【28】; 此 外 , 雖 然 熱 處 理 系 統 後 皆 設 有 濕 式 洗 滌 裝 置 ,但 含 氟 之 酸 性 氣 體 對 於 燃 燒 室 造 成 之 腐 蝕 問 題 仍 無 可 避 免 , 因 而 增 加 系 統 維 護 上 的 困難 。圖 2-2BOC Edward 發 展 之 TPU 系 統( 圖 左 為 燃 燒 室 , 圖 右 為 其 結 構 之 細 部 說 明 )14

(B) 觸 媒 熱 裂 解 ( Catalytic Decomposition System )觸 媒 熱 裂 解 技 術 為 加 入 觸 媒 之 方 式 降 低 反 應 的 活 化 能 , 增 加 反 應 速 率 , 使 反 應 可在 較 低 的 溫 度 下 進 行 ( 約 500~750℃), 而 將 PFCs 加 以 分 解 破 壞 , 一 般 而 言 , 利 用 觸媒 來 促 進 反 應 的 進 行 , 就 能 源 利 用 率 而 言 是 較 為 經 濟 有 效 。 但 是 因 為 大 部 份 的 觸 媒 會受 到 尾 氣 中 混 雜 的 高 分 子 量 化 合 物 和 微 粒 的 被 覆 和 鹵 素 化 學 物 的 毒 害 , 造 成 觸 媒 之 活性 喪 失 。目 前 市 場 上 有 日 本 Hitachi 公 司 於 1998 年 開 發 加 入 觸 媒 之 方 式 轉 化 PFCs; 其 發 展測 試 之 觸 媒 (P-100) 分 解 PFCs 的 效 果 極 佳 , 由 熱 力 學 數 據 顯 示 CF 4 於 觸 媒 中 自 身 的 熱 裂解 , 及 與 其 他 氣 體 反 應 而 裂 解 之 自 由 能 ( free rnergy )ΔG, 如 反 應 式 (2-3)~(2-7), 在 反應 溫 度 1,000 K 下 , 可 得 知 單 獨 添 加 CF 4 所 需 之 裂 解 潛 能 為 最 高 , 但 是 於 考 量 實 用 及 經濟 之 雙 重 因 素 下 , 故 選 擇 H 2 O 添 加 於 系 統 中 ; 另 外 亦 針 對 純 NF 3 、SF 6 、CHF 3 、C 2 F 6 、C 3 F 8 和 C 4 F 8 進 行 觸 媒 熱 裂 解 之 研 究 , 在 特 定 操 作 條 件 下 , 其 初 步 測 試 效 果 可 得 到 近 100% 的 削 減 率 。CF 4 → C + 2 F 2 ΔG = 781 (kJ/mol) (2-3)CF 4 + O 2 → CO 2 + 2 F 2 ΔG = 385 (kJ/mol) (2-4)CF 4 + 2 H 2 O → CO 2 + 4 HF ΔG = -343 (kJ/mol) (2-5)CF 4 + 4 H 2 → CH 4 + 4 HF ΔG = -313 (kJ/mol) (2-6)CF 4 + CH 4 + 2 O 2 → 2 CO 2 + 4 HF ΔG = -1144 (kJ/mol) (2-7)(C) 電 漿 破 壞 ( Plasma Abatement )電 漿 為 一 種 部 分 離 子 化 之 氣 體 , 其 利 用 高 能 電 子 破 壞 分 子 鍵 結 , 可 在 低 溫 下 產 生大 量 的 自 由 基 , 現 今 已 廣 泛 應 用 在 半 導 體 製 程 , 工 業 鑽 石 鍍 膜 及 廢 棄 物 處 理 , 近 年 來已 有 若 干 學 者 嘗 試 以 低 溫 電 漿 來 轉 化 全 氟 化 物 ( 如 CF 4 、C 2 F 6 、CHF 3 ……), 於 低 溫 電漿 下 , 原 子 及 自 由 基 之 含 量 約 在 1%~50% 之 間 , 帶 電 粒 子 之 含 量 則 小 於 0.1%, 故 以低 溫 電 漿 去 除 PFC 之 原 理 , 乃 利 用 高 能 電 子 ( energetic electrons ) 撞 擊 PFC 分 子 及 其 他添 加 氣 體 產 生 許 多 高 活 性 的 自 由 基 ( radicals ) 後 , 自 由 基 再 相 互 反 應 生 成 其 他 對 溫 室15

效 應 影 響 較 小 之 穩 定 分 子 。目 前 在 電 漿 削 減 PFC 之 技 術 開 發 大 部 分 以 低 溫 電 漿 為 主 , 若 使 用 RF 或 MW 電漿 , 則 壓 力 需 控 制 在 10 torr 以 下 , 實 際 上 此 削 減 設 備 將 置 於 電 漿 蝕 刻 機 台 之 turbopump 之 後 及 dry pump 之 前 , 稱 為 線 上 處 理 ( in-situ ), 亦 即 POU 方 式 ; 一 般 認 為 ,電 漿 削 減 所 生 成 之 腐 蝕 性 氣 體 ( 如 HF,F 2 ) 有 可 能 腐 蝕 管 線 及 dry pump 零 件 , 故 在 大氣 壓 下 操 作 之 低 溫 電 漿 如 介 電 質 放 電 反 應 器 ( Dielectric Barrier Discharge,DBD ) 及 電暈 放 電 ( Corona Discharge ) 等 方 法 被 用 來 作 PFC 削 減 之 用 , 此 類 電 漿 可 在 Dry Pump之 後 方 操 作 , 減 少 腐 蝕 性 產 物 對 Pump 之 傷 害 , 由 於 其 系 統 壓 力 處 於 常 壓 , 因 此 設 置點 通 常 位 於 製 程 外 , 即 為 End of Pipe 之 管 末 處 理 方 式 , 本 研 究 將 利 用 常 壓 電 漿 — 電漿 火 炬 對 全 氟 化 物 進 行 削 減 程 序 , 降 低 電 漿 減 廢 設 備 對 半 導 體 製 程 之 影 響 。16

第 三 章 研 究 方 法本 計 劃 利 用 高 溫 微 波 電 漿 火 炬 對 四 氟 甲 烷 與 六 氟 化 硫 進 行 重 組 進 而 達 到 削 減 的效 果 , 實 驗 中 改 變 微 波 功 率 、 氧 氣 添 加 量 、 載 氣 ( 氮 氣 ) 流 量 等 操 作 操 數 , 探 討 其 對 兩種 不 同 的 全 氟 化 物 轉 化 率 以 及 產 物 選 擇 性 之 影 響 。 最 後 建 立 一 熱 力 學 模 型 與 實 驗 結 果相 比 較 , 藉 以 預 估 反 應 器 內 部 之 溫 度 及 不 同 平 衡 狀 態 下 對 產 物 組 成 之 影 響 。3-1 實 驗 設 備本 實 驗 所 使 用 微 波 電 漿 火 炬 系 統 , 並 連 結 PECVD 系 統 模 擬 半 導 體 廠 之 電 漿 蝕刻 程 序 , 其 裝 置 如 圖 3-1 所 示 , 系 統 主 包 括 四 個 部 份 :(1) 氣 體 供 應 系 統 (2) 參 數 控 制系 統 (3) 微 波 電 漿 火 炬 系 統 (4) 產 物 分 析 系 統圖 3-1PECVD 與 微 波 電 漿 火 炬 系 統17

設 備 實 體 圖圖 3-2PECVD 設 備 實 體 圖圖 3-3 電 漿 火 炬 設 備 實 體 圖18

3-1-1 氣 體 供 應 系 統在 氣 體 供 應 系 統 方 面 , 本 實 驗 所 使 用 之 鋼 瓶 , 包 含 了 進 行 主 要 反 應 的 四 氟 甲 烷 、六 氟 化 硫 、 氮 氣 以 及 氧 氣 ; 其 中 氮 氣 為 本 實 驗 系 統 之 載 氣 , 且 為 傅 立 葉 轉 換 紅 外 線 光譜 儀 之 管 路 清 洗 氣 體 。3-1-2 參 數 控 制 系 統本 實 驗 所 需 控 制 的 參 數 包 括 : 氣 體 進 料 流 量 、 電 漿 功 率 , 所 需 設 備 為 微 波 功 率 供應 器 、 質 量 流 量 控 制 器 等 。3-1-3 微 波 電 漿 火 炬 系 統微 波 電 漿 火 炬 系 統 部 分 , 分 為 微 波 供 應 系 統 與 反 應 器 系 統 ; 微 波 供 應 系 統 包 括 電源 供 應 器 ( 最 大 輸 出 功 率 為 3.5 千 瓦 ) 與 用 來 產 生 頻 率 為 2.45GHz 之 連 續 波 的 磁 控 管 ,以 及 將 連 續 波 導 入 反 應 系 統 之 導 波 裝 置 。 反 應 器 系 統 部 分 , 反 應 氣 體 由 側 邊 進 入 , 氣體 入 口 為 對 稱 的 兩 孔 , 進 入 腔 體 後 會 形 成 漩 渦 性 氣 流 , 可 降 低 反 應 器 壁 的 溫 度 。 氣 體入 口 下 方 接 一 石 英 管 ( 直 徑 為 27 mm, 長 為 265 mm) 作 為 電 漿 火 矩 的 主 體 , 石 英 管 下方 為 冷 卻 腔 體 (150×150×250 mm 3 ), 為 含 有 水 套 的 不 鏽 鋼 腔 體 , 此 冷 卻 裝 置 可 有 效 抑制 再 結 合 與 逆 反 應 的 進 行 , 維 持 電 漿 程 序 後 之 實 際 轉 化 效 果 。3-1-4 PECVD 系 統本 研 究 中 , 將 利 用 PECVD 系 統 進 行 半 導 體 廠 排 放 之 氣 體 廢 棄 物 模 擬 。 使 用 13.56MHz 之 電 源 供 應 器 ( 最 大 輸 出 功 率 為 600 瓦 )。 反 應 系 統 為 電 容 偶 合 平 板 式 電 漿 反 應器 , 上 電 極 接 RF 電 源 供 應 器 , 下 電 極 則 為 接 地 端 。 實 驗 將 通 入 SF 6 氣 體 , 並 加 入 Si晶 片 , 藉 以 模 擬 蝕 刻 程 序 , 並 將 尾 端 之 廢 氣 通 入 電 漿 火 炬 系 統 進 行 削 減 程 序 。19

3-1-5 產 物 分 析 系 統本 計 畫 主 要 的 產 物 分 析 系 統 為 傅 立 葉 轉 換 紅 外 線 光 譜 儀 (Fourier transforminfrared spectrometer,FTIR), 兩 種 全 氟 化 物 電 漿 處 理 前 與 處 理 後 的 圖 譜 分 別 如 圖 3-4所 示 , 各 物 種 吸 收 峰 中 心 則 如 表 一 所 示 。Absorbance1.21.00.80.60.40.2CF 4 (50 sccm)0.0500 1000 1500 2000 2500 3000Wavenumber (cm -1 )圖 (3-4a) 電 漿 處 理 前 CF 4 之 圖 譜0.25Absorbance0.200.150.100.05CO 2COF 2SiF 4CF 4NO 2COF 2CO 20.00500 1000 1500 2000 2500 3000Wavenumber (cm -1 )圖 (3-4b) CF 4 電 漿 處 理 後 產 物 分 佈 圖 譜20

1.2SF 6 (50 sccm)Absorbance0.80.4SF 60.0400 800 1200 1600 2000Wavenumber (cm -1 )圖 (3-4c) 電 漿 處 理 前 SF 6 之 圖 譜Absorbance0.180.120.060.00* SO 2SF 6SiF 4SF 6* NO 2SO 2F 2SO 2F 2SOF 2400 800 1200 1600 2000Wavenumber (cm -1 )圖 (3-4d) SF 6 電 漿 處 理 後 產 物 分 佈 圖 譜21

表 3-1 各 氣 體 分 子 之 紅 外 光 譜 吸 收 中 心 (* 為 定 量 分 析 時 所 選 用 的 吸 收 峰 )氣 體 分 子 吸 收 峰 中 心 (cm -1 ) 氣 體 分 子 吸 收 峰 中 心 (cm -1 )CF 4 1283*,632CO 2 3733,3630,2364*,2340,667COF 2 1929*,1255,774,972NO 2 1602,1630*,2918SiF 4 1028*SF 6 944*,614SO 2 1376,1360*,1344SOF 2 1340,1330,820*,808SO 2 F 2 1503*,1270,8483-1-6 轉 化 率 計 算 之 公 式DREjFCIj,outj,outj,on 11 1(3-1)Fj,inCj,inIj,off其 中 ,F j : 物 種 j 之 流 量C j : 物 種 j 之 濃 度I j : FTIR 光 譜 中 物 種 j 之 吸 收 強 度on : 電 漿 開 啟off : 電 漿 關 閉3-2 氧 氣 / 四 氟 甲 烷 之 熱 力 學 模 型由 於 高 溫 電 漿 之 氣 體 溫 度 較 高 , 反 應 易 到 達 熱 力 學 平 衡 , 因 此 本 研 究 利 用Chemkin IV 套 裝 軟 體 中 的 Equilibrium ( 平 衡 ) 模 組 , 在 定 溫 定 壓 時 計 算 某 一 進 料 組 成達 到 化 學 反 應 平 衡 時 之 出 口 物 種 濃 度 分 佈 , 此 時 系 統 之 Total Gibbs Free Energy( 如 式3-2 所 示 ) 達 最 低 點 , 即 系 統 到 達 熱 力 學 平 衡 狀 態 。 本 研 究 首 先 建 立 各 反 應 物 種 之 熱 力學 性 質 , 包 含 C p (Heat capacity)、H(Enthalpy)、S(Entropy)【NASA,website】, 給 予 初始 氣 體 之 組 成 ( 包 括 氮 氣 、 氧 氣 、 四 氟 甲 烷 ), 固 定 壓 力 , 利 用 Chemkin IV 套 裝 軟 體可 計 算 出 於 不 同 溫 度 熱 力 學 平 衡 狀 態 下 之 各 物 種 濃 度 。 本 模 擬 系 統 的 計 算 理 論 如 式3-2 至 3-4 所 示 , 反 應 所 考 慮 的 物 種 則 如 表 二 所 示 。22

JG g jNJ 1其 中 ,G: 系 統 的 Gibbs 自 由 能j(3-2)gj:j 物 種 的 莫 耳 Gibbs 自 由 能Nj: 在 系 統 中 ,j 物 種 的 莫 耳 數J: 總 物 種 的 數 量gjjT, PRT ln Xj g(3-3)其 中 , TPg j, : 在 此 系 統 的 溫 度 與 壓 力 下 ,j 物 種 的 Gibbs 自 由 能R: 氣 體 常 數Xj:j 物 種 的 莫 耳 分 率gjTPHjTSj, (3-4)其 中 ,H j : 在 此 系 統 的 溫 度 與 壓 力 下 , 純 物 質 j 的 EnthalpyS j : 在 此 系 統 的 溫 度 與 壓 力 下 , 純 物 質 j 的 Entropy表 3-2 氧 氣 / 四 氟 甲 烷 / 氮 氣 系 統 之 熱 力 學 模 型 相 關 反 應 物 種 列 表反 應 物 種NN 2N 3NONO 2NO 3NFONFO 2N 2 ONFNF 2NF 3N 2 F 2N 2 F 4OO 2O 3FFOFO 2C 2 F 3CF 4F 2C 2 F 4F 2 OC 2 F 5C 2 F 6CCOCFCO 2CF 2COFCF 3F 2 O 2COF 223

第 四 章結 果 與 討 論本 研 究 之 結 果 將 分 為 四 大 部 分 進 行 分 析 討 論 , 包 括 CF 4 、SF 6 電 漿 火 炬 削 減 ; 電腦 模 擬 ; 最 後 探 討 PECVD 模 擬 蝕 刻 產 物 並 利 用 電 漿 火 炬 進 行 尾 氣 處 理 。 研 究 將 探 討功 率 、 載 氣 流 量 、 氧 氣 流 量 等 操 作 參 數 對 於 兩 種 全 氟 進 行 電 漿 削 減 成 效 分 析 。I. 電 漿 火 炬 對 CF 4 削 減 之 研 究4-1 微 波 功 率 與 載 氣 ( 氮 氣 ) 流 量 對 四 氟 甲 烷 轉 化 效 能 之 影 響圖 4-1 為 固 定 CF 4 與 O 2 進 料 流 量 為 50 sccm, 改 變 微 波 功 率 對 CF 4 轉 化 率 之 影響 , 結 果 可 發 現 , 無 論 載 氣 流 量 為 10 或 20 slm,CF 4 轉 化 的 效 果 皆 隨 著 提 供 的 微 波功 率 增 加 而 上 升 ; 其 原 因 為 當 微 波 功 率 增 加 , 電 漿 中 之 電 子 密 度 增 高 , 提 供 更 多 的 電子 與 CF 4 進 行 碰 撞 , 生 成 較 多 的 離 子 與 自 由 基 。 且 在 一 大 氣 壓 下 , 電 子 與 中 性 物 種 碰撞 頻 率 高 , 導 致 氣 體 溫 度 隨 微 波 功 率 增 加 而 提 高 , 增 進 CF 4 解 離 反 應 速 率 ; 另 外 通 入的 氧 氣 也 會 與 電 子 碰 撞 形 成 氧 原 子 , 可 與 碳 氟 自 由 基 重 組 生 成 新 的 產 物 , 並 有 效 抑 制碳 氟 自 由 基 再 結 合 。 載 氣 流 量 對 轉 化 率 影 響 部 分 , 由 結 果 可 發 現 載 氣 流 量 較 高 時 ,CF 4 之 轉 化 效 果 明 顯 降 低 ; 主 要 原 因 為 當 載 氣 流 量 增 加 時 , 會 使 反 應 器 內 的 溫 度 降低 , 進 而 使 轉 化 率 下 降 , 另 外 本 研 究 之 電 漿 火 炬 反 應 器 的 高 溫 區 長 度 約 為 20cm, 當載 氣 流 量 增 加 , 會 導 致 反 應 氣 體 於 高 溫 區 的 滯 留 時 間 減 少 , 無 法 使 CF 4 達 到 最 大 解 離率 導 致 轉 化 率 下 降 。圖 4-2 為 產 物 分 析 結 果 , 本 研 究 主 要 的 產 物 包 含 CO 2 、COF 2 、NO 2 以 及 SiF 4 ; 圖中 發 現 COF 2 有 先 升 後 降 的 趨 勢 , 其 餘 產 物 的 生 成 量 皆 隨 著 微 波 功 率 的 提 高 而 增 加 ;其 原 因 為 CF 4 與 電 子 碰 撞 會 生 成 許 多 CF x 自 由 基 , 其 首 先 會 與 O 自 由 基 進 一 步 結 合生 成 COF 2 , 接 著 COF 2 會 在 與 電 子 碰 撞 使 C-F 鍵 被 打 斷 , 然 後 再 與 O 自 由 基 結 合 生成 CO 2 , 因 此 COF 2 有 先 升 後 降 的 趨 勢 ;NO 2 產 量 隨 微 波 功 率 上 升 而 增 加 則 是 由 於 在較 高 的 微 波 功 率 下 , 系 統 提 供 較 多 的 電 子 與 N 2 碰 撞 , 使 N-N 鍵 斷 裂 , 並 與 O 自 由 基結 合 生 成 NO 2 ;SiF 4 的 生 成 主 要 是 由 於 電 子 與 CF 4 碰 撞 生 成 許 多 F 自 由 基 , 然 後 與 石24

英 管 (SiO 2 ) 中 的 Si 反 應 而 生 成 , 當 微 波 功 率 上 升 , 生 成 的 F 自 由 基 也 增 加 , 因 此 SiF 4之 生 成 量 也 隨 之 上 升 。CF 4Conversion (%)100908070N 2 =20 slmN 2 =10 slm60200 400 600 800 1000 1200 1400 1600 1800 2000Power (W)( 圖 4-1 ) 載 氣 流 量 、 微 波 功 率 對 CF 4 轉 化 率 之 影 響 (CF 4 /O 2 =50/50 sccm)Byproducts Flow Rate (sccm)35302520151050CO 2COF 2NO 2SiF 41000 1100 1200 1300 1400 1500 1600Power (W)( 圖 4-2 ) 微 波 功 率 對 產 物 生 成 之 影 響 (N2=20slm, CF 4 /O 2 =50/50 sccm)圖 4-3 為 微 波 功 率 對 碳 平 衡 之 影 響 , 由 圖 可 發 現 隨 著 微 波 功 率 提 高 , 碳 平 衡 值 有些 微 上 升 的 趨 勢 , 其 原 因 可 能 為 當 提 供 功 率 較 高 , 反 應 器 溫 度 相 對 提 高 , 導 致 維 持 氣25

密 之 O 環 有 些 微 熔 化 之 現 象 因 而 對 碳 平 衡 造 成 影 響 , 但 研 究 結 果 發 現 所 有 碳 平 衡 值皆 介 於 0.9~1.2 之 間 , 故 由 碳 平 衡 得 知 FTIR 所 偵 測 之 產 物 濃 度 準 確 度 尚 可 , 但 一 致性 高 。1.6N 2 = 20slm , CF 4 /O 2 =50/50 sccm1.4Carbon Balance1.21.00.80.61000 1100 1200 1300 1400 1500 1600Power (W)( 圖 4-3 ) 電 漿 功 率 對 碳 平 衡 之 影 響 (N 2 =20 slm, CF 4 /O 2 =50/50 sccm)4-2 氧 氣 流 量 對 四 氟 甲 烷 轉 換 之 影 響圖 4-4 為 固 定 微 波 功 率 為 1200 W,CF 4 進 料 流 量 為 50 sccm, 提 高 O 2 流 量 至 CF 4/ O 2比 例 為 1/5, 研 究 其 對 CF 4 轉 化 率 之 影 響 , 結 果 發 現 O 2 進 料 流 量 大 於 50 sccm 後 , 額外 添 加 的 O 2 對 於 CF 4 的 轉 化 效 果 並 沒 有 顯 著 的 影 響 , 主 要 原 因 為 CF 4 於 1200 W 微波 功 率 下 的 解 離 程 度 趨 於 一 定 , 而 50 sccm 的 O 2 剛 好 提 供 了 足 夠 的 O 自 由 基 與 CF x自 由 基 進 行 反 應 , 因 此 多 餘 的 O 2 對 於 轉 化 的 效 果 並 沒 有 正 面 的 影 響 , 若 持 續 增 加 O 2進 料 流 量 甚 至 有 可 能 導 致 能 量 消 耗 於 解 離 O 2 而 使 CF 4 轉 化 效 果 降 低 。O 2 進 料 流 量 對 產 物 的 影 響 則 如 圖 4-5 所 示 , 圖 中 可 發 現 O 2 流 量 較 大 時 可 生 成 較多 的 O 自 由 基 與 N 自 由 基 反 應 生 成 NO 2 , 並 於 Si-O 鍵 被 打 斷 時 適 時 填 補 , 回 復 Si-O鍵 結 , 降 低 石 英 管 壁 的 蝕 刻 ; 而 首 先 生 成 的 COF 2 與 氧 原 子 反 應 生 成 CO 2 而 呈 現 下 降的 趨 勢 。26

CF 4Conversion Rate (%)908580757065N 2=20 slm , CF 4=50 sccm , Power=1200W600 50 100 150 200 250O 2Flow rate (sccm)( 圖 4-4 ) 氧 氣 進 料 流 量 對 CF 4 轉 化 率 之 影 響(N 2 =20 slm, CF 4 =50 sccm, Power=1200 W)Byproducts Flow Rate (sccm)50403020100CO 2COF 2NO 2SiF 40 50 100 150 200 250O2 Flow Rate (sccm)( 圖 4-5 ) 氧 氣 進 料 流 量 對 產 物 生 成 之 影 響(N 2 =20 slm, CF 4 =50 sccm, Power=1200 W)27

II. 電 漿 火 炬 對 SF 6 削 減 之 研 究4-3 微 波 功 率 對 六 氟 化 硫 轉 換 之 影 響圖 4-6 為 氧 氣 進 料 量 與 微 波 功 率 對 SF 6 轉 化 之 影 響 , 首 先 探 討 微 波 功 率 對 轉 化 效果 之 影 響 , 研 究 結 果 發 現 所 有 條 件 下 之 轉 化 效 果 接 隨 著 微 波 功 率 增 高 而 上 升 , 主 要 因素 為 微 波 功 率 提 高 導 致 電 子 密 度 上 升 , 因 此 反 應 氣 體 與 電 子 碰 撞 頻 率 也 隨 之 增 加 , 使更 多 反 應 氣 體 形 成 自 由 基 互 相 結 合 而 達 到 較 高 轉 化 之 效 果 ; 接 著 探 討 O 2 對 轉 化 效 果之 影 響 , 研 究 將 比 較 純 SF 6 與 添 加 50 sccm O 2 後 之 轉 化 效 果 , 結 果 發 現 純 的 SF 6 直 接進 行 電 漿 轉 化 程 序 於 低 微 波 功 率 時 的 效 果 並 非 十 分 顯 著 , 主 要 由 於 低 微 波 功 率 無 法 使SF 6 有 效 解 離 ; 當 加 入 50 sccm O 2 後 ,SF 6 的 轉 化 效 果 顯 著 提 升 , 微 波 功 率 為 1200 W時 其 轉 換 率 可 達 約 96%, 主 要 是 由 於 添 加 的 O 2 生 成 O 自 由 基 進 一 步 與 SF x 自 由 基 進行 反 應 生 成 SO x F y 產 物 , 有 效 抑 制 SF x 自 由 基 間 的 再 結 合 效 應 , 維 持 電 漿 轉 化 之 效 果 。最 後 進 行 CF 4 與 SF 6 於 相 同 條 件 下 轉 化 效 果 之 比 較 , 研 究 發 現 SF 6 轉 化 的 效 果 明 顯 優於 CF 4 , 其 原 因 為 打 斷 S-F 鍵 所 需 的 能 量 小 於 C-F 鍵 , 因 此 相 同 電 子 密 度 下 可 使 較 多的 SF 6 解 離 , 進 而 達 到 較 高 的 轉 化 效 果 。圖 4-7 為 SF 6 /O 2 電 漿 轉 化 後 之 產 物 分 析 , 圖 中 發 現 NO 2 、SO 2 不 隨 微 波 功 率 上 升而 發 生 顯 著 改 變 ; 而 SO 2 F 2 產 量 隨 功 率 提 高 而 呈 現 上 升 趨 勢 ;SOF 2 則 隨 功 率 上 升 而增 加 , 由 於 SO x F y 產 物 於 不 同 功 率 下 相 互 影 響 的 程 度 大 , 因 此 產 物 部 分 須 由 實 際 生 成量 來 進 行 分 析 較 為 精 確 , 計 畫 將 於 下 半 年 度 進 行 各 物 種 檢 量 , 藉 以 分 析 產 物 之 生 成 機制 與 相 互 間 影 響 。28

Peak Reduction Rate (%)100908070605040302010SF 6 /O 2 =50/50 sccmOnly SF 6 50 sccmCF 4 /O 2 =50/50 sccm600 800 1000 1200 1400Power (W)( 圖 4-6 ) 氧 氣 進 料 與 微 波 功 率 對 SF 6 轉 化 之 影 響Products Intensity0.250.200.150.100.05SiF 4SOF 2SO 2 F 2SO 2NO 20.00600 800 1000 1200 1400Power (W)( 圖 4-7 ) 微 波 功 率 對 產 物 生 成 之 影 響 (N 2 =20 slm, SF 6 =50 sccm)29

III. CHEMKIN 電 腦 模 擬4-4 電 腦 模 擬 — 反 應 平 衡 溫 度 對 四 氟 甲 烷 轉 化 之 影 響圖 4-8 為 利 用 Chemkin IV 套 裝 軟 體 計 算 於 不 同 溫 度 下 , 反 應 氣 體 達 熱 力 學 平 衡時 所 生 成 之 物 種 及 其 濃 度 ; 由 圖 十 可 發 現 溫 度 大 於 1400 K 時 CF 4 開 始 有 較 顯 著 的 轉化 效 果 , 於 1800 K 時 轉 化 效 果 可 達 到 約 95%; 模 擬 值 與 實 驗 值 相 比 較 , 發 現 相 同 的進 料 組 成 , 實 驗 操 作 的 微 波 功 率 為 1000 至 1600 W, 由 轉 化 率 的 比 較 可 發 現 此 組 實驗 參 數 的 反 應 器 溫 度 約 介 於 1600 到 1800 K 間 , 並 可 使 CF 4 轉 化 效 果 達 到 90 % 以 上 。由 4-8 可 了 解 不 同 平 衡 溫 度 時 之 各 物 種 濃 度 , 研 究 發 現 COF 2 與 CO 2 的 濃 度 隨 溫度 呈 現 先 升 後 降 的 趨 勢 , 而 CO 則 呈 現 持 續 上 升 的 趨 勢 , 而 由 三 者 生 成 量 變 化 進 行 比較 , 判 斷 反 應 首 先 生 成 COF 2 然 後 轉 變 為 CO 2 最 後 形 成 CO; 將 圖 4-2 之 實 驗 結 果 與模 擬 結 果 進 行 比 較 , 圖 4-2 之 實 驗 結 果 中 ,COF 2 開 始 呈 現 下 降 的 趨 勢 , 而 CO 2 則 為持 續 上 升 , 並 沒 有 下 降 的 趨 勢 出 現 , 此 外 實 驗 結 果 中 並 沒 有 CO 的 出 現 , 與 模 擬 值 比較 , 更 確 定 反 應 器 溫 度 介 於 1800 K 左 右 ; 實 驗 結 果 與 模 擬 最 大 差 異 為 NO 與 NO 2 之產 量 , 判 斷 主 要 由 於 此 兩 種 氣 體 於 反 應 器 中 還 未 達 到 熱 力 學 平 衡 , 但 模 擬 軟 體 則 以 熱力 學 平 衡 狀 態 進 行 計 算 , 因 此 造 成 與 實 驗 值 之 差 異 。CF4 Conversion Rate (%)1008060402001600 W1400 W1200 W1000 W600 900 1200 1500 1800 2100 2400 2700 3000Temperature (K)SimulationExperiment( 圖 4-8 ) CF 4 轉 化 實 驗 值 與 模 擬 值 之 比 較(N 2 =20 slm, CF 4 /O 2 =50/50 sccm)30

Mole Fraction0.00250.00200.00150.0010CO 2COCOF 2NONO 20.00050.0000500 1000 1500 2000 2500 3000Temperature (K)( 圖 4-9 ) 平 衡 溫 度 對 產 物 生 成 之 影 響(N 2 =20 slm, CF 4 /O 2 =50/50 sccm)4-5 電 腦 模 擬 — 氧 氣 進 料 流 量 對 四 氟 甲 烷 轉 化 之 影 響O 2 進 料 流 量 對 CF 4 轉 化 之 影 響 如 圖 4-10 所 示 , 模 擬 固 定 氮 氣 為 20 slm,CF 4 20sccm, 並 固 定 平 衡 溫 度 為 1600 K, 研 究 氧 氣 流 量 對 轉 化 效 果 之 影 響 ; 研 究 發 現 當 CF 4與 O 2 的 比 例 小 於 1:1 時 ,CF 4 轉 化 率 隨 O 2 的 增 加 而 上 升 ; 當 CF 4 與 O 2 的 比 例 達 1:1後 , 添 加 額 外 的 O 2 對 CF 4 的 轉 化 效 果 並 沒 有 顯 著 的 影 響 , 與 圖 六 實 驗 結 果 相 比 較 ,兩 者 結 果 皆 顯 示 出 當 CF 4 與 O 2 的 比 例 為 1:1 時 即 可 提 供 足 夠 的 O 原 子 與 CF x 自 由 基進 行 反 應 達 到 一 定 之 轉 化 效 果 。由 於 NO 與 NO 2 於 本 研 究 中 可 能 未 達 熱 力 平 衡 , 因 此 以 下 之 模 擬 並 不 討 論 此 兩種 物 質 之 影 響 ; 圖 4-11 為 控 制 平 衡 溫 度 為 1600 K, 將 圖 4-9 與 圖 4-11 進 行 比 較 可 發現 , 當 添 加 較 多 O 2 會 使 COF 2 、CO 2 、CO 三 者 間 的 轉 化 傾 向 發 生 於 較 低 之 平 衡 溫 度 ,且 生 成 較 多 CO 2 。31

CF4 Conversion Rate (%)100806040200N 2 =20 slm, CF 4 =50 sccm0 20 40 60 80 100O2 Flow Rate (sccm)( 圖 4-10 ) 改 變 O 2 流 量 對 轉 化 率 之 影 響(N 2 =20 slm, CF 4 =50 sccm, T=1600 K)Mole Fraction0.00200.00160.00120.00080.0004COF 2CO 2CO0.00000 20 40 60 80 100O2 Flow Rate (sccm)( 圖 4-11 ) 改 變 O 2 流 量 對 產 物 生 成 之 影 響(N 2 =20 slm, CF 4 =50 sccm, T=1600 K)32

IV.PECVD 產 物 模 擬 與 電 漿 火 炬 削 減4-6 PECVD 連 接 電 漿 火 炬 對 SF 6 轉 化 效 果 整 理由 圖 4-12 可 發 現 ,PECVD 系 統 對 於 SF 6 之 削 減 效 果 並 非 十 分 顯 著 ; 當 加 入 矽 晶片 於 PECVD, 進 行 蝕 刻 模 擬 , 由 FTIR 產 物 分 析 , 如 圖 4-13 所 示 , 可 發 現 解 離 出 的F 與 Si 晶 片 反 應 而 有 SiF 4 生 成 , 且 SF 6 的 殘 餘 量 較 未 添 加 入 Si 晶 片 少 , 但 整 體 轉 化效 果 仍 然 十 分 低 ; 最 後 將 PECVD 之 尾 氣 通 入 電 漿 火 炬 系 統 進 行 削 減 程 序 , 由 於 電 漿火 炬 系 統 中 加 入 O 2 幫 助 進 行 轉 化 , 因 此 產 物 包 括 SOF 2 、SO 2 F 以 及 SiF4 等 , 隨 著 提供 功 率 上 升 , 電 漿 火 炬 系 統 可 以 達 到 較 高 之 轉 化 效 果 , 圖 4-13 為 提 供 功 率 為 1800 瓦時 之 圖 譜 。1.5Absorbance1.2SF 60.90.60.3 SF 60.0500 1000 1500 2000 2500 3000 3500 40001.5PECVD 200 W1.2SF 60.90.60.3 SF 60.0500 1000 1500 2000 2500 3000 3500 4000Wavenumber (cm-1)( 圖 4-12) 電 漿 前 / 後 圖 譜 ( PECVD = 200 W, pressure = 350 mTorr )33

Absorbance0.40.30.20.10.0500 1000 1500 2000 2500 3000 3500 40000.40.30.20.1PECVD 200 W (with Si wafer )SF 6SF 6 SiF 4SF 6SOF 2SF 6SOF 2SiF 4 SO 2F 2PECVD 200 W & Torch 1800 W(with Si wafer )0.0500 1000 1500 2000 2500 3000 3500 4000Wavenumber (cm-1)( 圖 4-13 ) PECVD 加 入 矽 晶 片 與 PECVD 連 接 Torch 之 FTIR 圖 譜(N 2 =35 slm, SF 6 =50 sccm , Torch 系 統 加 入 50 sccm O 2 )PECVD 模 擬 蝕 刻 程 序 並 利 用 電 漿 火 炬 削 減 , 其 結 果 如 表 4-1 所 示 。 由 圖 4-11 可發 現 單 純 由 PECVD( 200 W) 進 行 削 減 的 效 果 非 常 差 ; 但 表 4-11 結 果 顯 示 , 加 入 Si 晶片 後 , 對 SF 6 的 轉 化 效 果 有 顯 著 的 提 升 , 由 此 可 知 SF 6 經 由 PECVD 解 離 , 但 是 結 離後 的 SF X 自 由 基 會 於 反 應 腔 體 或 是 管 線 末 端 進 行 再 結 合 , 導 致 轉 化 效 果 降 低 ; 當 加 入Si 晶 片 後 , 解 離 出 的 F 會 對 晶 片 進 行 蝕 刻 , 並 結 合 生 成 揮 發 性 產 物 SiF 4 , 加 入 Si 晶片 可 以 避 免 SF x 與 F 自 由 基 在 腔 體 內 進 行 較 多 的 碰 撞 , 達 到 抑 制 再 結 合 的 效 果 。 本 研究 進 一 步 將 PECVD 之 蝕 刻 模 儗 產 物 通 入 電 漿 火 炬 進 行 削 減 , 由 表 4-1 可 發 現 電 漿 火炬 加 入 氧 氣 的 效 果 較 未 添 加 氧 氣 提 升 約 20%, 其 原 因 主 要 為 加 入 氧 氣 可 與 SF X 自 由基 進 行 反 應 , 生 成 SO x F y 產 物 , 降 低 再 結 合 反 應 的 碰 撞 機 率 。電 漿 火 炬 處 理 PECVD 模 擬 蝕 刻 之 尾 氣 於 本 研 究 中 , 可 藉 由 調 整 微 波 功 率 使 整 體轉 化 效 果 達 90% 以 上 ( 1800 W 時 ), 圖 4-7 結 果 顯 示 單 純 使 用 電 漿 火 炬 處 理 SF 6 時 ,僅 需 1200 W 即 可 使 轉 化 效 果 達 90% 以 上 , 其 原 因 為 ,PECVD 之 尾 氣 經 由 dry pump34

抽 至 電 漿 火 炬 系 統 進 行 處 理 ,dry pump 所 使 用 之 氮 氣 流 量 為 35 slm, 較 單 純 利 用 電漿 火 炬 所 使 用 之 20 slm 氮 氣 高 許 多 ; 由 圖 4-1 可 發 現 載 氣 流 量 亦 會 影 響 轉 化 效 果 ,主 要 因 素 為 較 高 載 氣 流 量 會 導 致 電 漿 火 炬 反 應 器 之 溫 度 下 降 , 且 反 應 氣 體 滯 留 於 電 漿高 溫 區 之 滯 留 時 間 縮 短 , 進 而 使 轉 化 果 下 降 。表 4-1PECVD 模 擬 不 同 操 作 參 數 下 之 結 果Operating Condition SF6 Conversion (%)PECVD (200W) 2.82PECVD 200W, with Si wafer(1/2*6”) 11.63PECVD 200W, with Si wafer(1*6”) 15.67PECVD + MW Torch ( 800 W, no O 2 ) 24.23PECVD + Torch ( 800 W, O 2 = 50 sccm ) 45.51PECVD + Torch ( 1000 W, O 2 = 50 sccm ) 52.09PECVD + Torch ( 1200 W, O 2 = 50 sccm ) 64.58PECVD + Torch ( 1400 W, O 2 = 50 sccm ) 73.34PECVD + Torch ( 1800 W, O 2 = 50 sccm ) 90.1435

第 五 章結 論 與 建 議5-1 結 論本 研 究 利 用 高 溫 電 火 炬 進 行 CF 4 與 SF 6 進 行 削 減 之 研 究 , 並 利 用 PECVD 模 擬 半導 體 廠 之 蝕 刻 尾 氣 , 並 進 行 於 不 同 操 作 參 數 下 對 兩 種 全 氟 化 物 轉 化 率 及 產 物 生 成 之 探討 , 並 利 用 電 腦 模 擬 預 測 達 熱 力 學 平 衡 時 之 產 物 組 成 與 實 驗 結 果 進 行 比 較 。 茲 將 研 究結 果 整 理 如 下 :1. 研 究 結 果 發 現 功 率 提 高 可 以 使 電 漿 中 之 電 子 密 度 提 高 , 增 加 電 子 與 反 應 氣 體 碰 撞之 頻 率 , 使 反 應 氣 體 之 溫 度 提 高 , 進 而 使 CF 4 轉 化 效 果 提 高 。2. 本 系 統 之 反 應 溫 度 主 要 受 到 載 氣 流 量 所 影 響 , 本 研 究 發 現 使 用 20 slm 作 為 載 氣時 , 轉 化 的 效 果 明 顯 較 載 氣 為 10 slm 低 , 主 要 由 於 較 高 流 量 的 載 氣 導 致 反 應 器 溫度 下 降 , 且 反 應 氣 體 滯 留 於 反 應 器 高 溫 區 的 時 間 縮 短 , 因 此 轉 化 率 較 低 。3. 本 研 究 CF 4 /O 2 電 漿 產 物 部 分 ,CF 4 會 與 電 子 碰 撞 形 成 CF x 自 由 基 , 與 O 原 子 反 應而 首 先 生 成 COF 2 , 接 著 再 與 電 子 碰 撞 斷 C-F 鍵 結 並 與 O 原 子 反 應 生 成 CO 2 , 若持 續 給 予 過 量 電 子 則 可 使 C-O 鍵 結 打 斷 生 成 CO, 但 於 本 實 驗 系 統 並 未 發 現 CO的 生 成 ; 另 外 實 驗 隨 功 率 上 升 而 生 成 較 多 的 NO 2 , 主 要 為 於 高 微 波 功 率 下 可 生 成較 多 N 與 O 原 子 反 應 生 成 NO 2 , 另 外 於 較 高 微 波 功 率 下 可 生 成 多 F 因 此 對 石 英管 蝕 刻 較 嚴 重 生 成 較 多 SiF 4 。4. SF 6 轉 化 部 份 , 研 究 發 現 加 入 O 2 可 有 效 抑 制 S x F y 自 由 基 間 的 再 結 合 反 應 ; 研 究 也發 現 由 於 打 斷 C-F 鍵 比 S-F 需 要 較 大 能 量 , 因 此 於 相 同 操 作 條 件 下 CF 4 的 轉 化 效果 較 SF 6 差 , 產 物 部 分 主 要 生 成 SO 2 、SOF 2 、SO 2 F 2 與 NO 2 。5. 由 電 腦 腦 模 擬 與 實 驗 值 相 比 較 , 可 預 估 進 行 電 漿 轉 化 CF 4 時 , 反 應 器 溫 度 主 要 介於 1600 至 1800 K 間 , 且 於 1800 K 時 CF 4 的 轉 化 效 果 可 達 90 % 以 上 ; 由 產 物 分析 可 發 現 CF 4 經 轉 化 程 序 首 先 生 成 COF 2 , 接 著 形 成 CO 2 , 最 後 改 變 為 CO, 而 由於 實 驗 並 未 到 達 2000 K 以 上 高 溫 , 因 此 並 未 偵 測 到 CO 之 生 成 。6. 電 腦 模 擬 添 加 O 2 對 於 轉 化 效 果 之 影 響 , 研 究 發 現 轉 化 效 果 隨 添 加 O 2 增 加 而 上升 , 但 當 CF 4 與 O 2 進 料 流 量 為 1:1 時 轉 化 的 效 果 即 達 最 大 , 額 外 添 加 的 O 2 對 轉36

化 的 效 果 並 沒 有 顯 著 的 幫 助 。 產 物 分 析 部 份 , 添 加 較 多 的 O 2 會 使 COF 2 、CO 2 、CO三 者 間 於 較 低 的 平 衡 溫 度 即 進 行 轉 換 。7. 利 用 PECVD 進 行 SF 6 之 轉 化 效 果 非 常 差 , 主 要 由 於 SF x 自 由 基 間 的 碰 撞 導 致 再 結合 反 應 的 發 生 , 因 而 使 轉 化 效 果 不 佳 ; 當 加 入 Si 晶 片 後 ,F 自 由 基 可 與 Si 反 應 生成 SiF 4 , 抑 制 再 結 合 反 應 。8. PECVD 模 擬 蝕 刻 產 物 由 電 漿 火 炬 進 行 削 減 程 序 , 可 藉 由 提 高 微 波 電 漿 功 率 而 使整 體 轉 化 效 果 達 90% 以 上 ;PECVD 連 接 電 漿 火 炬 轉 化 效 果 較 純 使 用 電 漿 火 炬 效果 差 , 主 要 由 於 載 氣 流 量 影 響 所 導 致 。5-2 建 議建 議 事 項方 法 及 原 因降 低 載 氣 流 量 可 使 反 應 腔 體 溫 度 較 高 ,反 應 氣 體 滯 留 於 高 溫 區 之 時 間 增 長 , 藉降 低 載 氣 流 量 , 藉 以 提 高 提 高 全 氟 物 種濃 度以 提 高 轉 化 效 果 。 本 研 究 無 法 將 載 氣 降至 太 低 , 主 要 由 於 腔 體 密 閉 之 O 環 耐 熱程 度 所 限 制 ; 若 使 用 一 體 成 型 之 腔 體 則不 需 使 用 O 環 , 因 此 可 降 低 載 氣 流 量 至較 低 。由 於 本 研 究 進 行 全 氟 化 物 之 處 理 ,CF 4 與反 應 器 改 用 其 他 材 質 , 如 氧 化 鋁 管 、 陶瓷 管SF 6 經 由 電 漿 解 離 所 生 成 的 F 會 對 石 英 玻璃 (SiO 2 ) 造 成 蝕 刻 作 用 ; 若 改 用 氧 化 鋁 或陶 瓷 材 料 之 反 應 器 則 不 會 發 生 蝕 刻 反應 , 可 省 去 需 定 時 更 換 反 應 器 之 步 驟 。37

FTIR 對 於 同 核 雙 原 子 分 子 (O 2 、H 2 等 ) 無將 FTIR 搭 配 GC 使 用 , 藉 以 有 效 鑑 定產 物 並 進 行 分 析法 進 行 量 測 , 且 當 吸 收 峰 交 錯 時 , 對 產物 分 析 與 鑑 定 較 為 困 難 , 若 採 用 GC 或 其他 氣 體 分 析 設 備 , 可 使 定 量 與 鑑 定 物 種較 為 精 確 。加 裝 乾 式 或 濕 式 scrubber本 研 究 之 產 物 包 括 COF 2 、NO 2 與 SO x F y物 種 , 加 裝 scrubber 預 估 可 去 除 部 分 產物 , 藉 以 使 電 漿 重 組 後 之 產 物 單 一 化 。38

參 考 文 獻【1】 余 榮 彬 ,“ 台 灣 半 導 體 業 溫 室 氣 體 全 氟 化 物 排 放 減 量 ”, 半 導 體 科 技 雜 誌 ,No.13,p.73,(January, 2001).【2】 Andrew D.Johnson, Wilian R. Entley, and Peter J. Maroulis, “ 化 學 氣 相 沉 積(CVD) 反 應 腔 的 清 洗 對 降 低 全 氟 化 物 (PFC) 氣 體 的 排 放 ”, 半 導 體 科 技 雜 誌 ,No.14, p.103,(March, 2001).【3】 J. Langan, P. Maroulis, R. Ridgeway, Solid State Technology, p. 115, July 1996.【4】 L. Beu, P.T. Brown, Electrochem. Soc. Proc., Vol. 99-8, p. 1, 1999.【5】 Zurer, Am. Chem. Soc. C&EN, 2000.【6】 A. R. Ravishankara, S. Solomon, A. A. Turnipseed, and R. F. Warren, Science, Vol.259, p. 194, 1993.【7】 T. Gierczak, R. Talukdar, G. L. Vaghjiani, E. R. Lovejoy, and A. R. Ravishankara,J. Geophys. Res., Vol. 96, no. D3, p. 5001, 1991.【8】 J. J. Orlando, J. B. Burkholder, S. A. McKeen, and A. R. Ravishankara, J. Geophys.Res., Vol. 96, no. D3, p. 5013, 1991.【9】 P.J. Maroulis, et al., Semiconductor International, p.107, 1994.【10】 粱 立 緯 ,“ 以 高 溫 電 漿 火 炬 轉 化 甲 烷 與 二 氧 化 碳 ”, 私 立 中 原 大 學 碩 士 論 文【11】 Mocella, M. T. “Environmental Issue in Plasma Processing : A Review ofTechnologies for PFC Emission Control”, Semicon Europa (1997)【12】Hartz, C. L., Bevaan, J. W., Jackson, M. W. and Wofford, B. A.“Innovative SurfaceWave Plasma Reactor Technique for PFC Abatement”, Environ. Sci. Technol. 32,682 (1998)【13】 Babushok, V. Noto, T., Burgess, D. R. F., Hamins, A. and Tsang, W.“Inference ofCF 3 I, CF 3 Br on the High-Temperature Combustion of Methane”, Combust.Flames 107, 351 (1996)【14】 Linteris, G. T. and Truett, L.“Inhibition of Premixed Methane-Air Flames byFluoromethanes”, Combust. Flames 105, 15 (1996)39

【15】 Seeley, A., Chandler, P., Cottle, S. and Mawle, P.“Effective PFC Gas Abatement ina Production Environment”, Semiconductor Fabtech-10 th Edition, BOC EdwardsExhaust Management System, Nailsea, UK (1997)【16】 余 榮 彬 “ 半 導 體 工 業 全 氟 化 物 排 放 控 制 技 術 與 機 會 ”, TSIA 專 題 報 導 (1999)【17】 Oh, B. H., Bae, J. W., Kim, J. H., Kim, K. J., Ahn, Y. S., Lee, N. E., Yeom, G. Y.,Toon, S. S. and Chae, S. K., “Effect of O 2 (CO 2 )/C 4 F 8 O Gas Combinations onGlobal Warming Gas Emission in Silicon Nitride PECVD Plasma Cleaning”, Surf.Coating technol. 146, 522 (2001)【18】 Pruette, L. C., Karecki, S. K., and Reif, R.“Evaluation of TrifluoroaceticAnhydride as an Alternative Plasma Enhanced Chemical Vapor DepositionChamber Clean Chemistry”, J. Vac. Sci. Technol. A 16, 1577 (1998)【19】 Misra, A. See, J. Hall, L., Levy, R. A., Zaitaev, V. B., Aryusook, K., Ravindranath,C. and Sigal, V.“Plasma Etching of Dielectric Films Using theNon-global-warming Gas CF 3 I”, Mater. Lett. 34,415 (1997)【20】 Samukawa, S., Donnelly, V. M. and Malyshev, M. V.“Effects of DischargeFrequency in Plasma Etching and Ultrahigh-Frequency Plasma Source forHigh-Performance Etching for Ultralarge-Scale Integrated Circuit”, Jpn. J. Appl.Phys. 39, 1583 (2000)【21】 Karecki, S. M., Pruette, L. C. and Reif, R.“Reduction of Global WarmingEmission in a Dielectric Etch Application through Use of Iodofluorocarbon”, Proc.5 th Intl. ESH Conf. Semiconductor Industry (1998)【22】 Hung, M. C., Yang, C. L., Wu, P.H., Pan, S. M. and Huang, Y. S.“Reduction ofNF 3 Usage for Optimal AMAT HDP Clean Recipe”, ISESH 8 th Annual Conference,Kenting, Taiwan (2001)【23】 Hines, C. M.“Meeting IBM’s PFC Emission Goals : The Challenge of Migratingthe IBM Dilute NF 3 /He Clean into Production”, IBM MicroNews 6 (2000)【24】Fujimi, M., Suwa, G. and Nagnao, K.“PFC Emissions Reductions in theSemiconductor Operations Division at Seiko Epson Corporation”, ISESH 8 th40

Annual Conference, Kenting, Taiwan (2001)【25】 余 榮 彬 “ 台 灣 半 導 體 業 溫 室 氣 體 全 氟 化 物 排 放 減 量 ”, 半 導 體 科 技 雜 誌 , 第 13期 , 第 73 頁【26】 Worth, W. F.“Reducing PFC Emissions : A Tech Update”, Future FabInternational, Environmental/Health and Safety, 57 (2000)【27】Flippo, B. G. and Jones, R. F.“Abatement of Fluorine Emissions Utilizing an ATMICDO Model 863 with Stream Injection”, Proc. 8 th Intl. ESH Conf. SemiconductorIndustry (2001)【28】 周 崇 光 “ 積 體 電 路 製 程 尾 氣 控 制 技 術 之 應 用 與 發 展 ”, 產 業 環 保 工 程 實 務 技 術研 討 會 (2000)【29】 方 永 生 “ 表 面 微 波 電 漿 技 術 應 用 於 全 氟 化 物 削 減 之 研 究 與 反 應 機 制 分 析 ”, 私立 中 原 大 學 碩 士 論 文41
