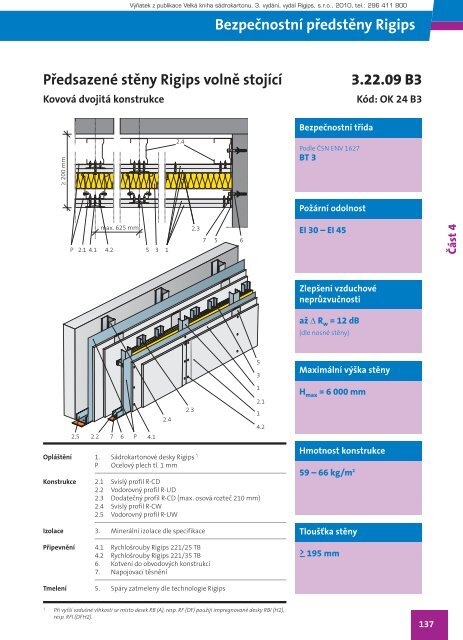

Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal Rigips, s.r.o., 2010, tel.: 296 411 800Bezpečnostní předstěny RigipsPředsazené stěny Rigips volně stojícíKovová dvojitá konstrukce3.22.09 B3Kód: OK 24 B3≥ 200 mm2.4Bezpečnostní třídaPodle ČSN ENV 1627BT 3Požární odolnostmax. 625 mmP 2.1 4.1 4.2 5 3 12.37 5 6EI 30 – EI 45Část 4Zlepšení vzduchovéneprůzvučnostiaž Δ R w = 12 dB(dle nosné stěny)2.5 2.2 7 6Opláštění 1. Sádrokartonové desky Rigips *)P Ocelový plech tl. 1 mmKonstrukce 2.1 Svislý profil R-CD2.2 Vodorovný profil R-UD2.3 Dodatečný profil R-CD (max. osová rozteč 210 mm)2.4 Svislý profil R-CW2.5 Vodorovný profil R-UWIzolace 3. Minerální izolace dle specifikacePřipevnění 4.1 Rychlošrouby Rigips 221/25 TB4.2 Rychlošrouby Rigips 221/35 TB6. Kotvení do obvodových konstrukcí7. Napojovací těsněníP4.12.42.35312.114.2Maximální výška stěnyH max = 6 000 mmHmotnost konstrukce59 – 66 kg/m 2Tloušťka stěny>_ 195 mmTmelení 5. Spáry zatmeleny dle technologie Rigips*)Při vyšší vzdušné vlhkosti se místo desek RB (A), resp. RF (DF) použijí impregnované desky RBI (H2),resp. RFI (DFH2).137

Výňatek z publikace Velká kniha sádrokartonu, 3. vydání, vydal Rigips, s.r.o., 2010, tel.: 296 411 800Bezpečnostní předstěny Rigips3.22.09 B3Kód: OK 24 B3Předsazené stěny Rigips volně stojícíKovová dvojitá konstrukceČást 4Požární odolnostVzduchová neprůzvučnostMaximální výškyPopis položkyPožárníodolnostOpláštěnílícovéTloušťkastěnyKontrukce(max. roztečMinerální izolace KódkonstrukcePopispoložkystranysvislýchprvkůTloušťka Objemováhmotnost[mm] 625 mm) [mm] [kg/m 3 ]EI 30 2x RB (A) 12,5 >_ 200 R-CD+R-CW 75 40 30 1) OK 24 B3 aEI 30 2x RB (A) 12,5 >_ 200 R-CD+R-CW 100 40 30 1) OK 24 B3 bEI 45 2x RF (DF) 12,5 >_ 200 R-CD+R-CW 75 40 30 1) OK 24 B3 cEI 45 2x RF (DF) 12,5 >_ 200 R-CD+R-CW 100 40 30 1) OK 24 B3 d1)Např. Isover OrsikOpláštěnílícovéstranyRoztečsvislýchprofilů[mm]Kontrukce(max. roztečsvislýchprvků625 mm)Minerální izolaceTloušťka[mm]Objemováhmotnost[kg/m 3 ]ZlepšeníneprůzvučnostiR W**)[dB]2x RB (A) 12,5 600 (625) R-CD+R-CW 75 40 30 až 12 5 000 4 500 592x RB (A) 12,5 600 (625) R-CD+R-CW 100 40 30 až 12 6 000 5 500 602x RF(DF) 12,5 600 (625) R-CD+R-CW 75 40 30 až 12 5 000 4 500 652x RF(DF) 12,5 600 (625) R-CD+R-CW 100 40 30 až 12 6 000 5 500 66*)Užitné kategorie ploch dle ČSN EN 1991-1-1:A – Obytné plochy a plochy pro domácí činnost. Místnosti obytných budov a domů, lůžkovépokoje a čekárny v nemocnicích, ložnice hotelů a ubytoven, kuchyně, toalety.B – Kancelářské plochy.C1 – Plochy, kde může docházet ke shromažďování lidí – plochy se stoly atd.;např. plochy ve školách, kavárnách, restauracích, jídelnách, čítárnách, recepcích.C2 – Plochy, kde může docházet ke shromažďování lidí – plochy se zabudovanými sedadly;např. plochy v kostelech, divadlech nebo kinech, konferenčních sálech, přednáškovýchnebo zasedacích místnostech, nádražních a jiných čekárnách.C3 – Plochy, kde může docházet ke shromažďování lidí – plochy bez překážek pro pohyb osob;např. plochy v muzeích, výstavních síních a přístupové plochy ve veřejnýcha administrativních budovách, hotelích, nemocnicích, železničních nádražních halách.C4 – Plochy, kde může docházet ke shromažďování lidí – plochy určené k pohybovým aktivitám;např. taneční sály, tělocvičny, jeviště atd.D – Obchodní plochy – plochy v malých obchodech, plochy v obchodních domech.**)Závisí na konkrétních podmínkách a zabudování do stavbyUváděné tloušťky a objemové hmotnosti minerálních izolací jsou hodnoty minimální.Max. výška místnosti Hmotnostkonstr.Kategorie *)A B, C1-C4, D[mm] [mm] [kg/m 2 ]a: 3.22.09 B3 (SK 24 B3)Bezpečnostní předstěna Rigips BT3 (protipožární EI 30) nakonstrukci kovové R-CD, samostatně stojící na R-CW 75, opláštěná na líci2× RB (A) 12,5 – s minerální izolací tloušťky 40 mm o minimální objemovéhmotnosti 30 kg/m 3 (např. Isover Orsik)b: 3.22.09 B3 (SK 24 B3)Bezpečnostní předstěna Rigips BT3 (protipožární EI 30) nakonstrukci kovové R-CD, samostatně stojící na R-CW 100, opláštěná na líci2× RB (A) 12,5 – s minerální izolací tloušťky 40 mm o minimální objemovéhmotnosti 30 kg/m 3 (např. Isover Orsik)c: 3.22.09 B3 (SK 24 B3)Bezpečnostní předstěna Rigips BT3 (protipožární EI 45) nakonstrukci kovové R-CD, samostatně stojící na R-CW 75, opláštěná na líci2× RF (DF) 12,5 – s minerální izolací tloušťky 40 mm o minimální objemovéhmotnosti 30 kg/m 3 (např. Isover Orsik)d: 3.22.09 B3 (SK 24 B3)Bezpečnostní předstěna Rigips BT3 (protipožární EI 45) nakonstrukci kovové R-CD, samostatně stojící na R-CW 100, opláštěná na líci2× RF (DF) 12,5 – s minerální izolací tloušťky 40 mm o minimální objemovéhmotnosti 30 kg/m 3 (např. Isover Orsik)Montáž Bezpečnostních konstrukcí Rigips smějí provádět jen speciálně vyškolené firmy, kterézískaly zvláštní oprávnění vydané společností Rigips, s.r.o.138
