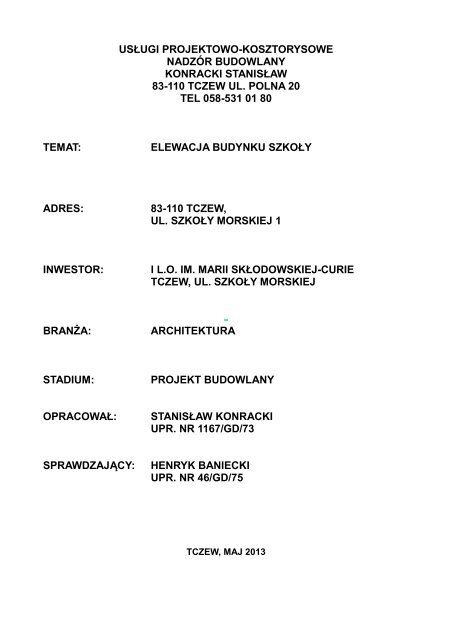

USŁUGI PROJEKTOWO-KOSZTORYSOWENADZÓR BUDOWLANYKONRACKI STANISŁAW83-110 TCZEW UL. POLNA 20TEL 058-531 01 80TEMAT:ELEWACJA BUDYNKU SZKOŁYADRES:83-110 TCZEW,UL. SZKOŁY MORSKIEJ 1INWESTOR:I L.O. IM. MARII SKŁODOWSKIEJ-CURIETCZEW, UL. SZKOŁY MORSKIEJBRANŻA:ARCHITEKTURASTADIUM:PROJEKT BUDOWLANYOPRACOWAŁ:STANISŁAW KONRACKIUPR. NR 1167/GD/73SPRAWDZAJĄCY:HENRYK BANIECKIUPR. NR 46/GD/75TCZEW, MAJ 2013

się w stanie dobrym i nie wymaga napraw. Kolor szaro-brązowy.Od strony cmentarza na ścianach (elewacja północna) ponad cokołem znajduje się paswysokości ok. 1,5m do 1,0m wysokości oraz na przyporach na wysokość ok. 3,0mwykonany z płytek klinkierowych (12x18x1,5cm) w kolorze ciemny brąz. Na ścianie tylnejsali gimnastycznej okładzina z klinkieru nie występuje. Płytki również nie występują naścianach części dobudowanej niskiej sali gimnastycznej. Na pozostałych elewacjachbudynku klinkier znajduje się na wysokości stropu nad piwnicą. Nadproża okienne bezpłytek, malowane farbą olejną na kolor płytek oraz ścian. Część płytek zniszczona, pokrytafarbą (tzw. graffitti), którą należy zlikwidować. Część płytek klinkierowych w ilości około 2%należy wymienić, ilość wg przedmiaru robót. Część spoin oblicowania płytkami należyoczyścić i uzupełnić na nowo. Dotyczy to szczególnie elewacji północnej. Spoinowaniewystępuje w mniejszym stopniu na ścianach pozostałych.Na budynku znajdują się detale architektoniczne w rodzaju: zegara, ozdobne parapetypodokienne z betonu, płyciny, gzymsy, ząbkowania. Elementy betonowe nad przyporami,pomalować w kolorach określonych w dokumentacji rysunkowej. Większość detaliarchitektonicznych zachowana w stanie dobrym nie wymaga naprawy. Ściana tylna saligimnastycznej - przeszklona ze słupkami międzyokiennymi i wypełnieniami od nadproży zdrewna.Stolarka okienna drewniana, wymieniona w ostatnich latach, kolor biały, stan dobry niewymagają renowacji, stolarka drzwiowa drewniana kolor brązowy stan dobry niewymagają renowacji, drzwi na elewacji zachodniej pcv/alu zniszczone, do wymiany. Drzwina elewacji frontowej (wschodniej), zejście do piwnicy, drewniane, zniszczone, dowymiany; również schody prowadzące do piwnicy do naprawy.Opierzenia parapetów z blachy, wymienione w ostatnich latach na nowe, z wyjątkiemopierzeń nad drzwiami w elewacji zachodniej, które należy wykonać na nowo.Schody betonowe do wejścia głównego do naprawy - skucie i pokrycie płytkamigranitowymi gr. min. 2 cm w kolorze jak istniejące wejście (szare).Daszek nad wejściem do kotłowni z blachy, zniszczony, do demontażu. Wykonaćzadaszenie kryte dachówką na konstrukcji drewnianej w stylu istniejących daszków.Wszystkie przewody instalacyjne znajdujące się na tynkach elewacji należy ułożyć wbruzdach i zatynkować.Wymienić oprawy lamp oświetlenia zewnętrznego mocowane do ścian.

Uzyskanie pozytywnego wyniku decyduje o ostatecznym zastosowaniu produktów.GRUNTOWANIEPrzed naniesieniem farby elewacyjnej wszystkie podłoża muszą zostać dokładniezagruntowane. Niedopuszczalne jest pominiecie tej czynności. Wykorzystać gruntzalecany przez producenta do konkretnego rodzaju pokrycia.APLIKACJA FARBY ELEWACYJNEJNależy wykonać minimum dwuwarstwowy system nakładania farby elewacyjnej.Jednowarstwowy nie wypełni wszystkich porów podłoża, a tym samym nie zapewniprawidłowej ochrony.Farbę należy nanosić metodą „mokre w mokre” unikając powstania śladów od użytegonarzędzia malarskiego, a przerwy technologiczne zaplanować na krawędziach ścian i wnarożnikach budynków.Bezwarunkowo należy przestrzegać wszystkich zalecanych przez producenta odstępówtechnologicznych pomiędzy gruntowaniem i nakładaniem pierwszej warstwy farby, jak iaplikacją kolejnej (kolejnych).UWAGA: Przed przystąpieniem do malowania należy zakolorować dostateczną ilość farbyz jednej partii produkcyjnej, w celu uniknięcia ewentualnych różnic w odcieniach powłokimalarskiej. Jeżeli stosujemy farby z rożnych partii produkcyjnych, należy je dokładnie zesobą wymieszać.Niedopuszczalne jest wprowadzanie jakichkolwiek modyfikacji recepturowych produktówprzez użytkownika i wykonawcę, w szczególności rozcieńczanie.WARUNKI ATMOSFERYCZNE PODCZAS PROWADZENIA PRAC MALARSKICHPrace malarskie należy prowadzić przy temperaturze powietrza i podłoża nie niższej niż+5°C. Nie malować przy bezpośrednim nasłonecznieniu (stosowanie siatek ochronnych narusztowaniach), przy wilgotności względnej powietrza wyższej niz 80%, podczas opadówatmosferycznych, lub gdy zachodzi ryzyko wystąpienia przymrozków.Optymalne warunki atmosferyczne podczas wykonywania prac malarskich: + 20°C iwilgotność względna powietrza 55%.Farba krzemianowa jest szczególnie wrażliwa na zmiany temperatury podczas jej aplikacji.Po aplikacji farby elewacyjnej należy zapewnić ochronę powłoki malarskiej przeddziałaniem opadów atmosferycznych przez okres co najmniej 48 godzin a wymalowaniasilikatowe przez min. 72 godziny, w optymalnych warunkach temperaturowo-

wilgotnościowych wymienionych powyżej.Przedział ten w warunkach podwyższonej wilgotności powietrza i niższych temperaturachpowietrza oraz podłoża powinien ulec znacznemu wydłużeniu, nawet do 7 dni.CHARAKTERYSTYKA Farb silikatowych i gruntu silikatowegoMineralna (nieorganiczna), jednoskładnikowa farba krzemianowa, produkowana na baziestabilizowanego potasowego szkła wodnego (z niewielkim dodatkiem maks. 5% dyspersjiakrylowej).Farba wraz z gruntem wiążą chemicznie z mineralnym podłożem, tworzy matowe warstwyo dużej paroprzepuszczalnosci i i ograniczonej wodochłonności, niepalne, bardzo odpornena działanie czynników atmosferycznych, i mikroorganizmów. Spełnia wymaganiaNiemieckiej Normy DIN 18 363.Grunt - Transparentny, krzemianowy preparat gruntujacy, stanowiący nieodłączny elementkrzemianowego systemu powłokowego wraz z farbą krzemianową.Kolor elewacji główny BOLIX 6200 lub BAUMIT 3085, rozjaśnienia BOLIX 8100 lubBAUMIT 3089, kolor dodatkowy słupy drewniane przy sali gimnastycznej RAL8014(przybliżone, dopasować kolorystycznie do podbitek dachowych), kolor dodatkowynadproża piwniczne RAL8011 (przybliżone, dopasować kolorystycznie do klinkieru).Wykonać próbę kolorystyczną na fragmencie elewacji w porozumieniu i dozaakceptowania przez nadzór.Pojedynczą elewację wykonywać bez przerw technologicznych, powodującychprzebarwienia.Prace wykonywać zgodnie z wytycznymi producenta, stosując narzędzia wskazane przezniego, szczególnie zwracać uwagę na warunki atmosferyczne - chronić przed nadmiernymnasłonecznieniem, wiatrem i deszczem, prace prowadzić w temperaturze optymalnejokreślonej przez producenta.Wszelkie etapy prac podlegają odbiorowi przez nadzór.7. Rynny i rury spustoweW stanie dobrym, nie przewiduje się wymiany ani malowania.Elementy instalacji deszczowej z rur PCV (wpusty) pomalować w kolorze rur spustowych(określono w dokumentacji rysunkowej) farbą chlorokauczukową (dwukrotnie) pouprzednim zmatowieniu zewnętrznych powłok rur papierem ściernym.

14. Informacja dotycząca bezpieczeństwa i ochrony zdrowiaPodczas wykonywania robót elewacyjnych stosować rusztowania posiadające atesty,ustawione i zakotwione zgodnie z odpowiednimi przepisami bhp.Każdorazowo ustawione rusztowanie (po każdym przestawieniu) musi być sprawdzonerównież pod względem ochrony przeciwporażeniowej (uziemienie), zakończoneprotokołem oraz odebrane przez inspektora nadzoru.Pracownicy pracujący na wysokości muszą posiadać aktualne badania wysokościoweoraz stosować indywidualne środki ochrony osobistej zapewniające bezpieczną pracę nawysokości.W czasie silnego wiatru, opadów atmosferycznych, mgły, itp. nie należy prowadzić prac nawysokości.Wszelkie wejścia do budynku należy zadaszyć zgodnie z przepisami bhp, szczególnie żejest to obiekt szkolny i w których należy zachować bezwzględnie najwyższy stopieńzabezpieczeń. Ponadto należy zabezpieczyć rusztowania przed możliwością dostania sięna nie przez osoby postronne.Kolejność wykonywania robót uzgodnić każdorazowo z dyrekcją liceum, dla zachowaniabezpiecznych warunków poruszania się młodzieży szkolnej.Na elewacjach na których będą wykonywane roboty, wszelkie wejścia do budynku należyzabezpieczyć przed możliwością ich otwierania od wewnątrz i od zewnątrz.Zwrócić szczególną uwagę podczas wykonywania robót elewacyjnych w obrębie przyłączanapowietrznego do budynku. Na czas wykonywania robót w tym obrębie należy wyłączyćdopływ energii elektrycznej do budynku.Zapewnić stały nadzór nad wykonywanymi robotami. Oznakować i wygrodzić plac budowy.Kierownik budowy musi przedstawić plan BIOZ i zatwierdzić przez inspektora nadzoru.Plan BIOZ winien być uzgodniony z inwestorem.Roboty objęte niniejszym opracowaniem nie powodują zagrożenia pożarowego, a co zatym idzie opracowania planu ochrony przeciwpożarowej.OPRACOWAŁ:STANISŁAW KONRACKIUPR. NR 1167/GD/73SPRAWDZAJĄCY:HENRYK BANIECKIUPR. NR 46/GD/75

Oświadczenie projektantaOświadczamy, że niniejszy projekt jest kompletny i został sporządzony zgodnie zobowiązującymi przepisami oraz zasadami wiedzy technicznej zgodnie z art. 20 ust. 4Ustawy z dnia 7 lipca 1994r. Prawo budowlane tj. Dz. U. z 2003 r. nr 207 poz. 2016 zpózniejszymi zmianami.SprawdzającyProjektant
