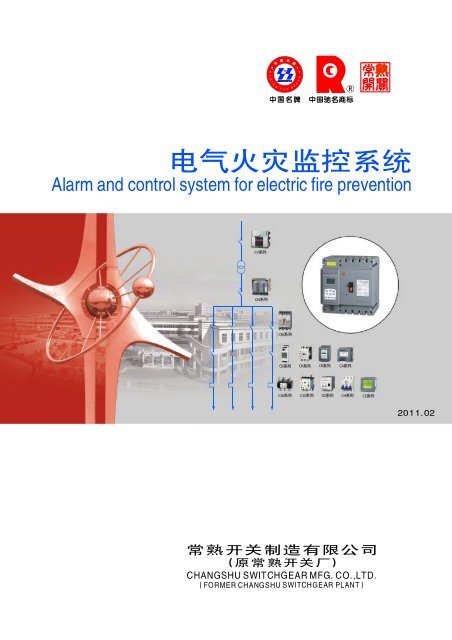

电 气 火 灾 监 控 系 统<br />
Alarmand controlsystem forelectricfire prevention<br />
CV 系 列<br />
CW 系 列<br />
CM 系 列<br />
CB 系 列<br />
CK 系 列 CR 系 列 CA 系 列<br />
CJR 系 列 CJD 系 列 CD 系 列 CH 系 列 CE 系 列<br />
2011.02<br />
常 熟 开 关 制 造 有 限 公 司<br />
( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG. CO.,LTD.<br />
( FORMERCHANGSHU SWITCHGEAR PLANT)
China Well-knownTrademark<br />
NationalInnovativePilot Enterprise<br />
Postdoctoral Programme<br />
StateTorch Plan KeyHigh-tech<br />
Enterprise<br />
Quality ManagementSystem Certificate<br />
QualityManagementSystemCertificate<br />
EnvironmentalManagement<br />
System Certificate<br />
OccupationalHealth And Safety<br />
Management System Certificate<br />
Certificate OfConformity For<br />
Measurement ManagementSystems
公 司 简 介<br />
Introduction<br />
常 熟 开 关 制 造 有 限 公 司 是 国 有 资 产 参 股 的 电 器 制 造 企 业 、“ 国 家 重 点 高 新 技 术 企<br />
业 ”, 占 地 约 300 亩 , 员 工 1500 人 。 主 要 生 产 中 低 压 电 器 元 件 、 工 控 产 品 、 太 阳 能 光 伏<br />
逆 变 器 、 成 套 装 置 等 , 可 以 为 您 提 供 “ 智 能 配 电 系 统 三 位 一 体 完 整 的 解 决 方 案 ”。<br />
公 司 建 有 博 士 后 科 研 工 作 站 、 省 级 企 业 技 术 中 心 和 江 苏 省 电 器 控 制 工 程 中 心 , 具<br />
有 一 支 以 博 士 、 硕 士 、 本 科 生 为 主 的 多 层 次 研 发 队 伍 , 工 程 技 术 人 员 占 企 业 员 工 总 数<br />
的 45% 左 右 。 公 司 拥 有 先 进 的 模 具 制 造 、 零 部 件 自 动 化 生 产 、 断 路 器 装 配 自 动 检 测 流<br />
水 线 等 一 大 批 先 进 的 制 造 和 试 验 检 测 设 备 ; 实 施 以 ERP 管 理 为 重 点 的 信 息 化 、 网 络 化<br />
管 理 ; 完 善 质 量 / 环 境 / 职 业 健 康 安 全 体 系 , 确 保 为 用 户 提 供 优 质 、 安 全 、 可 靠 的 产<br />
品 。 公 司 “<br />
” 商 标 被 国 家 工 商 行 政 管 理 总 局 认 定 为 中 国 驰 名 商 标 ,CM 系 列 塑 料 外 壳<br />
式 断 路 器 、CW 系 列 智 能 型 万 能 式 断 路 器 双 双 被 评 为 中 国 名 牌 产 品 。<br />
Changshu Switchgear Mfg. Co., Ltd. (Former Changshu Switchgear Plant), an enterprise with stateowned<br />
equity, covered an area of 200,000 m, with 1500 staffs, is a "National Key New High-tech<br />
2<br />
Enterprise" and mainly produces HV and LV electrical components, industry control products, solar<br />
photovoltaic inverters and complete sets of equipment etc, all of which could provide trinity and<br />
complete solutions for intelligent power distribution system.<br />
Post - doctoral scientific research station, Province Enterprise Technique Center and Jiangsu<br />
Province Electrical Apparatus Control Engineering Research Center have been established and a multilevel<br />
professional technique team has been formed consisting of PHD candidates, postgraduates and<br />
university graduates. Engineers and technicians have covered 45% of all staffs.<br />
Advanced mould manufacturing equipments, automation producing equipments for spare parts, assembling<br />
and inspecting lines for breakers and test equipments have been brought in. Meanwhile, information and<br />
network management, taking ERP management as the focal point, has been applied and quality environmental<br />
systems (ISO9001/ISO14001/OHSMS18001) have also been established and perfected to ensure reliability and<br />
safety for customers.<br />
The registered trademark has been recognized as Famous Trademark of China by State Administration<br />
for Industry and Commerce of China. And CM Series Moulded Case Circuit Breaker and CW Series Intelligent<br />
Air Circuit Breaker are both China Top Brand products.
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CV1-12 系 列<br />
高 压 真 空 断 路 器<br />
CV2-12 系 列<br />
高 压 真 空 断 路 器<br />
CV1-24 系 列<br />
高 压 真 空 断 路 器<br />
CV1-40.5 系 列<br />
高 压 真 空 断 路 器<br />
CW1 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW2 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3V 系 列<br />
智 能 型 真 空 万 能 式 断 路 器<br />
CM1 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM1 E系 列<br />
电 子 式 塑 壳 断 路 器<br />
CM1 Z系 列<br />
智 能 型 断 路 器<br />
CM1 L系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM1 EL系 列<br />
带 剩 余 电 流 保 护<br />
电 子 可 调 式 断 路 器<br />
CM2 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM2Z 系 列<br />
智 能 型 塑 壳 断 路 器<br />
CM2L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM3 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5Z 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CA1 系 列 自 动<br />
转 换 开 关 (CB 级 )<br />
CAP1 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CAP2 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CK3 系 列 接 触 器<br />
CJR3 系 列<br />
热 过 载 继 电 器<br />
CJD3 系 列<br />
电 子 过 载 继 电 器<br />
CLJ3 剩 余 电 流<br />
动 作 继 电 器
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CR1 系 列<br />
电 动 机 软 起 动 器<br />
CR2 系 列<br />
电 动 机 软 起 动 器<br />
CD1 系 列<br />
电 动 机 保 护 器<br />
CD4 系 列<br />
智 能 马 达 保 护 器<br />
CB1 系 列<br />
控 制 和 保 护 开 关 电 器 (CPS)<br />
CF1 系 列<br />
通 用 变 频 器<br />
CS1G 系 列 三 相 并 网 型<br />
光 伏 发 电 逆 变 器<br />
CW3G 系 列<br />
隔 离 开 关 ( AC,DC)<br />
CM3DC 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CH 系 列 小 型 断 路 器<br />
CE1 系 列<br />
智 能 型 电 力 仪 表<br />
CI1 系 列<br />
远 程 智 能 I/O 模 块<br />
CN1DP-MP<br />
CN1DP-MD<br />
CN1DP-MC<br />
通 信 适 配 器<br />
CN1EG 以 太 网<br />
适 配 器<br />
FDM3<br />
短 消 息 通 知 模 块<br />
FWB1 温 度 报 警 模 块<br />
CSJ1 系 列 剩 余 电 流 式 电 气<br />
火 灾 监 控 探 测 器 ( 独 立 式 )<br />
CMSJ2 系 列 剩 余 电 流 式 电 气<br />
火 灾 监 控 探 测 器 ( 非 独 立 式 )<br />
CSX1 电 气 火 灾 监 控 设 备<br />
●Riyear-PowerNet 配 电 监 控 系 统<br />
●FCX3 智 能 配 电 监 控 器
优 秀 特 色<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
●<br />
集 检 测 、 执 行 于 一 体 , 可 适 用 于 各 种 火 灾 监 控 场 合<br />
内 置 CM1 断 路 器 , 确 保 主 回 路 通 断 、 短 路 保 护 、 过 载 保 护 的 可 靠 性<br />
过 载 保 护 提 供 只 报 警 不 脱 扣 和 脱 扣 两 种 方 式 的 选 择<br />
额 定 剩 余 动 作 电 流 可 调 , 分 别 为 0.1A/0.3A/0.5A/1A<br />
极 限 不 驱 动 时 间 可 调 , 分 别 为 :0.2/0.4/0.8s<br />
剩 余 电 流 保 护 提 供 只 报 警 不 脱 扣 和 脱 扣 两 种 方 式 的 选 择<br />
具 有 低 电 压 保 护 、 过 电 压 保 护 、 断 相 保 护 、 外 部 探 测 器 输 入 等 功 能 , 动 作 方 式 有 报 警 、<br />
脱 扣 、 报 警 + 脱 扣 三 种 形 式<br />
具 有 剩 余 电 流 、 三 相 电 流 、 三 相 电 压 、 有 功 功 率 、 无 功 功 率 等 测 量 功 能<br />
具 有 消 防 联 动 、 外 部 控 制 、 故 障 动 作 语 音 拨 号 等 控 制 功 能<br />
可 实 现 智 能 化 网 络 监 控 , 可 应 用 于 Modbus、Profibus、Devicenet、CAN 总 线 和 以 太 网 通 信<br />
网 络 , 方 便 用 户 进 行 集 成 管 理<br />
产 品 通 过 国 家 消 防 电 子 产 品 质 量 监 督 检 验 中 心 型 式 试 验<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
● 具 有 漏 电 流 监 测 和 Modbus 通 信 功 能<br />
● 结 构 紧 凑 , 与 断 路 器 一 体 化 , 无 需 加 装 互 感 器<br />
● 产 品 通 过 国 家 消 防 电 子 产 品 质 量 监 督 检 验 中 心 型 式 试 验<br />
CSX1 火 灾 监 控 设 备<br />
●<br />
●<br />
●<br />
●<br />
工 作 电 压 AC220V/50Hz; 主 电 源 低 电 压 或 停 电 时 , 备 用 电 源 可 维 持 监 控 设 备 工 作 时 间 ≥<br />
15min<br />
采 用 Modbus-RTU 通 信 协 议 ,RS-485 半 双 工 总 线 方 式<br />
最 大 可 监 控 单 元 256 个 , 监 控 报 警 响 应 时 间 ≤30s, 故 障 报 警 响 应 时 间 ≤100s, 可 进 行 各<br />
类 记 录 查 询 , 并 进 行 声 光 报 警<br />
产 品 通 过 国 家 消 防 电 子 产 品 质 量 监 督 检 验 中 心 型 式 试 验
目 录<br />
R<br />
综<br />
述<br />
1<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器 ( 独 立 式 )<br />
2<br />
CMSJ2 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器 ( 非 独 立 式 )<br />
11<br />
CSX1 电 气 火 灾 监 控 设 备<br />
20
综<br />
述<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
电 气 火 灾 的 形 成 主 要 由 过 热 型 和 放 电 型 两<br />
种 。 过 热 型 是 电 气 线 路 和 设 备 发 热 部 位 产 生 异 常<br />
高 温 , 如 超 过 允 许 温 度 , 将 会 加 速 绝 缘 老 化 或 直<br />
接 引 燃 周 围 的 可 燃 物 , 对 过 负 荷 引 起 的 过 热 型 可<br />
由 断 路 器 或 熔 断 器 等 保 护 电 器 的 过 载 保 护 来 实<br />
现 。 放 电 型 是 电 气 线 路 和 设 备 产 生 的 故 障 火 花 和<br />
电 弧 引 燃 周 围 的 可 燃 物 , 对 相 间 单 相 短 路 的 放 电<br />
型 可 由 断 路 器 或 熔 断 器 等 保 护 电 器 的 短 路 保 护 来<br />
实 现 , 对 电 弧 接 地 短 路 可 由 剩 余 电 流 保 护 实 现 。<br />
为 了 遏 制 电 气 火 灾 的 上 升 势 头 , 国 家 对 《 高<br />
层 民 用 建 筑 设 计 防 火 规 范 》(GB50045-95,<br />
2005 版 ) 进 行 了 局 部 条 文 修 订 , 新 增 了 探 测 漏 电<br />
电 流 、 过 电 流 等 信 号 , 发 出 声 光 信 号 报 警 等 要<br />
求 。<br />
常 熟 开 关 制 造 有 限 公 司 作 为 断 路 器 的 专 业 制<br />
造 商 , 集 成 先 进 的 智 能 化 电 流 检 测 新 技 术 , 精 心<br />
打 造 全 新 系 列 的 电 气 火 灾 监 控 系 统 产 品 , 产 品 包<br />
括 :<br />
● CSX1 电 气 火 灾 监 控 设 备<br />
● CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
( 独 立 式 )<br />
● CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
( 非 独 立 式 )<br />
产 品 符 合 GB14287.1、 GB14287.2、<br />
GB13955、GB50045、GB14048.2 等 标 准 的 要 求 ,<br />
可 根 据 需 要 组 成 不 同 的 电 气 火 灾 监 控 系 统 。<br />
CSX1 电 气 火 灾 监 控 设 备<br />
CSJ1 系 列 剩 余 电 流 式<br />
电 气 火 灾 监 控 探 测 器<br />
CMSJ2 系 列 剩 余 电 流<br />
式 电 气 火 灾 监 控 探 测 器<br />
1
概<br />
述<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器 ( 以<br />
下 简 称 探 测 器 ) 主 要 用 于 交 流 50Hz、 额 定 工 作 电 压<br />
400V 配 电 系 统 中 , 用 来 预 防 由 于 剩 余 电 流 、 短<br />
路 、 过 载 、 低 电 压 、 过 电 压 、 断 相 等 因 素 引 发 的<br />
电 气 火 灾 , 同 时 具 有 对 供 电 线 路 各 种 电 参 数 ( 剩<br />
余 电 流 、 三 相 电 流 、 三 相 电 压 、 有 功 功 率 、 无 功<br />
功 率 等 ) 的 测 量 功 能 , 可 实 时 监 测 线 路 状 态 。 产<br />
品 性 能 完 善 , 自 动 化 程 度 高 , 适 用 于 家 居 住 宅 、<br />
小 区 楼 房 、 办 公 室 、 集 贸 商 场 、 小 型 商 铺 、 公 众<br />
文 化 娱 乐 场 所 、 餐 厅 旅 游 、 集 体 宿 舍 、 学 校 、 文<br />
物 保 护 单 位 等 的 用 电 安 全 防 火 。<br />
探 测 器 符 合 GB14287.2-2005《 电 气 火 灾 监 控<br />
系 统 第 2 部 分 : 剩 余 电 流 式 电 气 火 灾 监 控 探 测<br />
器 》 国 家 标 准 。<br />
型 号 含 义<br />
C SJ 1<br />
中 性 极 型 式 :4200 时 A、B;4300 时 A、B、C、D<br />
断 路 器 极 数 和 脱 扣 方 式 及 附 件 代 号 :4200,4300<br />
额 定 工 作 电 流<br />
配 用 CM1 断 路 器 壳 架 等 级 额 定 电 流<br />
设 计 代 号<br />
独 立 式 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
正 常 工 作 条 件 和 安 装 条 件<br />
● 周 围 空 气 温 度 :-10℃~+40℃, 且 24h 平 均 值<br />
不 超 过 +35℃;<br />
● 安 装 地 点 的 海 拔 不 超 过 2000m;<br />
● 空 气 相 对 湿 度 在 最 高 温 度 为 +40℃ 时 , 不 超 过<br />
50%, 在 较 低 的 温 度 下 可 以 允 许 有 较 高 的 相 对 湿<br />
度 , 例 如 20℃ 时 达 到 90%, 对 由 于 温 度 变 化 偶 尔<br />
产 生 的 凝 露 应 采 取 特 殊 的 措 施 ;<br />
● 污 染 等 级 :3 级 。<br />
2
结 构 简 介<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
主 回 路 进 线 端 子<br />
录 音 灯<br />
通 信 灯<br />
故 障 灯<br />
报 警 灯<br />
运 行 灯<br />
1 3 5 N<br />
电 话 插 座<br />
断 路 器 手 柄<br />
液 晶 显 示 器<br />
运 行 报 警 故 障 通 信 录 音<br />
R<br />
手 动 脱 扣 按 钮<br />
右 移 键<br />
上 翻 键<br />
确 定 键<br />
左 移 键<br />
下 翻 键<br />
返 回 键<br />
外 部 接 线 端 子<br />
ON<br />
铭 牌<br />
OFF<br />
电 源 开 关<br />
自 检 解 除 警 声 录 音 复 位<br />
自 检 键<br />
解 除 警 声 键<br />
录 音 器<br />
录 音 键<br />
复 位 键<br />
常 熟 开 关 制 造 有 限 公 司<br />
2 4 6 N<br />
主 回 路 出 线 端 子<br />
扬 声 器<br />
● 外 部 接 线 端 子 定 义 ( 对 应 上 图 序 “ 外 部 接 线 端 子 ” 从 上 至 下 )<br />
消 防 联 动 DC24V 探 测 器 1 探 测 器 2 外 部 控 制 RS485 扬 声 器<br />
A B S<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18<br />
外 部 接 线 端 子 示 意 图<br />
端 子 号<br />
1 2<br />
3 4<br />
5 6<br />
7 8<br />
9 10<br />
11 12 13<br />
14 15<br />
16 17 18<br />
说 明<br />
消 防 联 动 输 入 端 (DC24V/5mA)<br />
辅 助 控 制 电 源 输 入 端 (DC24V/0.25A)<br />
外 部 探 测 器 1 输 入 端 ( 无 源 触 点 )<br />
外 部 探 测 器 2 输 入 端 ( 无 源 触 点 )<br />
外 部 控 制 输 入 端 ( 无 源 触 点 )<br />
通 信 接 口 RS485<br />
外 接 扬 声 器 端 (8Ω<br />
0.5W)<br />
备 用 ( 可 按 用 户 特 殊 要 求 增 加 消 防 联 动 信 号 输 出 )<br />
3
基 本 参 数<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
● 探 测 器 基 本 参 数<br />
壳 架 等 级 额 定 电 流 Inm(A)<br />
100 225<br />
400<br />
630<br />
额 定 工 作 电 流 In(A)<br />
16、 20、 25、<br />
32、 40、 50、<br />
63、 80、<br />
100<br />
100、 125、<br />
140、 160、<br />
180、 200、<br />
225<br />
225、 250、<br />
315、 350、<br />
400<br />
400、 500、<br />
630<br />
额 定 工 作 电 压 Ue(V)<br />
400/AC50Hz<br />
额 定 绝 缘 电 压 Ui(V)<br />
800<br />
额 定 冲 击 耐 受 电 压 Uimp(V)<br />
8000<br />
额 定 剩 余 动 作 电 流 I△n(mA)<br />
100、300、500、1000<br />
额 定 剩 余 不 动 作 电 流 I△no(mA)<br />
I△n/2<br />
● 配 用 CM1 系 列 断 路 器 基 本 参 数<br />
壳 架 等 级 额 定 电 流 Inm(A)<br />
100<br />
225<br />
400<br />
630<br />
型 号<br />
CM1-100<br />
CM1-225<br />
CM1-400<br />
CM1-630<br />
极 数<br />
4<br />
额 定 工 作 电 压 Ue(V)<br />
400/AC50Hz<br />
额 定 绝 缘 电 压 Ui(V)<br />
800<br />
额 定 冲 击 耐 受 电 压 Uimp(V)<br />
8000<br />
额 定 极 限 短 路 分 断 能 力 Icu(kA)<br />
AC400<br />
50<br />
65<br />
额 定 运 行 短 路 分 断 能 力 Ics(kA)<br />
AC400<br />
35<br />
42<br />
4
主 要 功 能<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
● 功 能 汇 总<br />
项 目<br />
内 容<br />
设 定 值<br />
设 定 时 间<br />
动 作 方 式<br />
( 可 设 定 )<br />
备 注<br />
剩 余 电 流 保 护<br />
100、300、500、<br />
1000mA<br />
2I△n 时<br />
0.2/0.4/0.8s<br />
■ 报 警<br />
■ 报 警 + 脱 扣<br />
过 载 保 护<br />
4200<br />
4300<br />
2 1<br />
2 1<br />
2In 2In 时 12/60/80/100/150s ■ 报 警<br />
按 IT=(2In) t<br />
同 CM1 动 作 特 性<br />
■ 脱 扣 + 报 警 报 警 由 报 警 触 头 实 现<br />
短 路 保 护<br />
同 CM1 动 作 特 性<br />
■<br />
脱 扣 + 报 警<br />
报 警 由 报 警 触 头 实 现<br />
保 护 功 能<br />
低 电 压 保 护<br />
过 电 压 保 护<br />
65 %/75%/85%<br />
Ue<br />
+OFF<br />
110 %/115%/<br />
120%<br />
Ue+OFF<br />
1~20s<br />
1~20s<br />
■ 报 警<br />
■ 脱 扣<br />
■ 报 警 + 脱 扣<br />
■ 报 警<br />
■ 脱 扣<br />
■ 报 警 + 脱 扣<br />
可 选 功 能<br />
断 相 保 护<br />
ON/OFF<br />
0.1~1s<br />
■ 报 警<br />
■ 脱 扣<br />
■ 报 警 + 脱 扣<br />
外 部 探 测 器<br />
■ 报 警<br />
■ 脱 扣<br />
■ 报 警 + 脱 扣<br />
剩 余 电 流<br />
三 相 电 流<br />
测 量 功 能<br />
三 相 电 压<br />
有 功 功 率<br />
无 功 功 率<br />
可 选 功 能<br />
消 防 联 动<br />
DC24V 触 发<br />
控 制 功 能<br />
外 部 控 制<br />
无 源 节 点<br />
故 障 动 作 语 音 拨 号<br />
可 选 功 能<br />
Modbus-RTU<br />
通 信 功 能<br />
通 信 协 议 、<br />
Rs485 通 信 接 口<br />
5
主 要 功 能<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
● 功 能 释 义<br />
● 剩 余 电 流 保 护<br />
当 被 保 护 线 路 剩 余 电 流 达 到 (80%~100%)<br />
I△n 及 设 定 时 间 时 , 探 测 器 发 出 声 、 光 报 警 信 号 , 或<br />
发 出 声 、 光 报 警 信 号 并 脱 扣 , 报 警 信 号 保 持 , 直 至<br />
手 动 复 位 。<br />
● 过 载 保 护<br />
对 断 路 器 极 数 和 脱 扣 方 式 及 附 件 代 号 为 4200 的<br />
探 测 器 , 其 过 载 特 性 见 表 , 至 报 警 时 间 , 探 测 器 发<br />
出 声 、 光 报 警 信 号 , 并 当 电 流 恢 复 到 1.05 In 以 下 ,<br />
声 、 光 报 警 信 号 撤 除 。<br />
过 载 特 性 (4200 断 路 器 )<br />
电 流<br />
1.05In<br />
1.3In<br />
1.5In<br />
2In<br />
报 警 时 间 T1(s)<br />
整 定 时 间 t1(s)<br />
报 警 时 间<br />
2h 内 不 报 警<br />
主 要 功 能<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
● 故 障 动 作 语 音 拨 号<br />
当 探 测 器 检 测 到 断 路 器 故 障 动 作 , 能 自 动 拨 号 到 设 定 的 号 码 , 给 出 报 警 信 息 。<br />
● 测 量 功 能<br />
电 流 、 电 压 、 功 率 测 量 准 确 度 用 引 用 误 差 (<br />
测 量 值 - 真 值<br />
×100%) 表 示 ; 各 测 量 值 的 准 确 度 见 表 。<br />
基 准 值<br />
各 测 量 值 的 准 确 度<br />
项 目<br />
测 量 准 确 度<br />
显 示 测 量 范 围<br />
基 准 值<br />
剩 余 电 流 测 量<br />
I△<br />
±10%<br />
0.1I△n~1.2I△n<br />
I△n<br />
电 流 测 量<br />
I 1、I 2、I 3、IN<br />
±2.5%<br />
0.1In~2In<br />
In<br />
电 压 测 量<br />
线 电 压 (U 12、U 23、U 31) 及<br />
相 电 压 (U 1N、U 2N、U 3N)<br />
±2.5%<br />
30V~500V<br />
Ue<br />
功 率 测 量 P、Q ±3%<br />
P:-1MW~+1MW<br />
Q:-1Mvar~+1Mvar 3Ue×<br />
In<br />
● 通 信 功 能<br />
探 测 器 可 将 各 种 报 警 、 故 障 和 操 作 输 出 , 以 便 远 端 监 控 。 探 测 器 具 有 通 信 接 口 , 可 进 行 数 据 传 输 ,<br />
以 便 进 行 遥 控 、 遥 测 、 遥 信 、 遥 调 。<br />
外 形 与 安 装 尺 寸<br />
13 85<br />
237<br />
222<br />
1<br />
110.5<br />
84.5<br />
1 3 5 N<br />
10<br />
运 行 报 警 故 障 通 信 录 音<br />
R<br />
常 熟 开 关 制 造 有 限 公 司<br />
2 4 6 N<br />
30 30 30 36.5<br />
CSJ1-100 外 形 及 安 装 尺 寸<br />
7
外 形 及 安 装 尺 寸<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
15 85<br />
88<br />
268<br />
252<br />
129.5<br />
103.5<br />
1 3 5 N<br />
运 行 报 警 故 障 通 信 录 音<br />
R<br />
常 熟 开 关 制 造 有 限 公 司<br />
2 4 6 N<br />
35 35 35 37.5<br />
CSJ1-225 外 形 及 安 装 尺 寸<br />
15 100<br />
348<br />
318<br />
152<br />
126<br />
1 3 5 N<br />
10<br />
R<br />
运 行 报 警 故 障 通 信 录 音<br />
常 熟 开 关 制 造 有 限 公 司<br />
2 4 6 N<br />
48<br />
48 48 62<br />
CSJ1-400 外 形 及 安 装 尺 寸<br />
8
外 形 及 安 装 尺 寸<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
15 100<br />
388<br />
358<br />
156<br />
131.5<br />
1 3 5 N<br />
10<br />
R<br />
常 熟 开 关 制 造 有 限 公 司<br />
2 4 6 N<br />
58 58 58 68<br />
CSJ1-630 外 形 及 安 装 尺 寸<br />
9
订 货 规 范<br />
CSJ1 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
用 户 单 位<br />
订 货 号<br />
CSJ1 订 货 规 范<br />
订 货 数 量<br />
CSJ1-_______/____-_____ ______<br />
( 请 在 上 填 数 字 ,□ 打 √)<br />
订 货 日 期<br />
基 本 功 能<br />
剩 余 电 流 保 护 、 过 载 保 护 、 短 路 保 护 、 断 相 保 护 、 外 部 探 测 器 信 号 输 入 、 剩 余 电 流 测<br />
量 、 三 相 电 流 测 量 、 三 相 电 压 测 量 、 消 防 联 动 、 外 部 控 制 、 通 信 功 能<br />
电 压 保 护 功 能 □ 低 电 压 保 护 、 过 电 压 保 护 、<br />
选 择 功 能<br />
功 率 测 量 功 能 □<br />
故 障 动 作 语 音 拨 号 □<br />
有 功 功 率 测 量 、 无 功 功 率 测 量<br />
出 厂 整 定 值<br />
内 容<br />
设 定 参 数<br />
设 定 范 围<br />
设 定 值<br />
剩 余 电 流 整 定 值<br />
100/300/500/100mA<br />
100mA<br />
剩 余 电 流 保 护<br />
剩 余 电 流 动 作 时 间<br />
0.2/0.4/0.8s<br />
0.2s<br />
动 作 方 式<br />
报 警<br />
/<br />
报 警 + 脱 扣<br />
报 警<br />
过 载 电 流<br />
2In<br />
2In<br />
过 载 保 护<br />
4200 断 路 器<br />
延 时 时 间<br />
动 作 方 式<br />
12/60/80/100/150s<br />
报 警<br />
12s<br />
2 2<br />
按 IT=(2In) 1 t 1<br />
4300 断 路 器<br />
动 作 方 式<br />
脱 扣 + 报 警<br />
按 CM1 动 作 特 性<br />
保 护 功 能<br />
关 闭 / 开 启<br />
关 闭<br />
断 相 保 护<br />
延 时 时 间<br />
0.1~1s<br />
0.5s<br />
动 作 方 式<br />
报 警 / 脱 扣 / 报 警 + 脱 扣<br />
报 警<br />
外 部 探 测 器 1、2<br />
动 作 方 式<br />
报 警 / 脱 扣 / 报 警 + 脱 扣<br />
报 警<br />
保 护 功 能<br />
关 闭 / 开 启<br />
关 闭<br />
低 电 压 保 护<br />
动 作 电 压<br />
延 时 时 间<br />
65%/75%85%Ue /<br />
1~20s<br />
65%Ue<br />
10s<br />
动 作 方 式<br />
报 警 / 脱 扣 / 报 警 + 脱 扣<br />
报 警<br />
保 护 功 能<br />
关 闭 / 开 启<br />
关 闭<br />
过 电 压 保 护<br />
动 作 电 压<br />
延 时 时 间<br />
110% /115%/120%Ue<br />
1~20s<br />
115%Ue<br />
10s<br />
动 作 方 式<br />
报 警 / 脱 扣 / 报 警 + 脱 扣<br />
报 警<br />
10
概<br />
述<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
( 以 下 简 称 探 测 器 ) 是 由 CM2L 系 列 带 剩 余 电 流 保<br />
护 塑 料 外 壳 式 断 路 器 与 CMSJ2 探 测 器 模 块 组 成 。<br />
探 测 器 符 合 下 列 标 准<br />
GB 14287.1-2005 电 气 火 灾 监 控 系 统 第 1 部<br />
分 : 电 气 火 灾 监 控 设 备<br />
GB 14287.2-2005 电 气 火 灾 监 控 系 统 第 2 部<br />
分 : 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
GB14048.2-2008 低 压 开 关 设 备 和 控 制 设 备<br />
断 路 器<br />
型 号 含 义<br />
C M SJ 2<br />
4<br />
Ⅱ<br />
配 用 CM2L 断 路 器 为 剩 余 电 流 报 警 不 脱 扣 型<br />
中 性 极 型 式<br />
注<br />
注<br />
CM2L 断 路 器 脱 扣 方 式 及 附 件 代 号<br />
CM2L 断 路 器 极 数<br />
注<br />
CM2L 断 路 器 分 断 能 力 级 别<br />
额 定 工 作 电 流<br />
壳 架 等 级 电 流<br />
设 计 代 号<br />
非 独 立 式 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
配 CM2L 四 极 断 路 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
注 : 分 断 能 力 级 别 、 脱 扣 方 式 及 附 件 代 号 、 中 性 极 型 式 按 CM2L 系 列 带 剩 余 电 流 保 护 塑 料 外 壳 式 断 路 器 样<br />
本 来 选 用 。<br />
正 常 工 作 条 件 和 安 装 条 件<br />
● 周 围 空 气 温 度 :-10℃~+40℃, 且 24h 平 均 值<br />
不 超 过 +35℃;<br />
● 安 装 地 点 的 海 拔 不 超 过 2000m;<br />
● 空 气 相 对 湿 度 在 最 高 温 度 为 +40℃ 时 , 不 超 过<br />
50%, 在 较 低 的 温 度 下 可 以 允 许 有 较 高 的 相 对 湿<br />
度 , 例 如 20℃ 时 达 到 90%。 对 由 于 温 度 变 化 偶 尔<br />
产 生 的 凝 露 应 采 取 特 殊 的 措 施 ;<br />
● 污 染 等 级 :3 级 。<br />
11
R<br />
结 构 简 介<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
CM2L 断 路 器<br />
CMSJ2 探 测 器 模 块<br />
通 信 接 口<br />
复 位 按 钮<br />
CM2 L 系 列<br />
塑 料 外 壳 式 断 路 器<br />
常 熟 开 关 制 造 有 限 公 司<br />
通 信 指 示 灯<br />
报 警 指 示 灯<br />
铭 牌<br />
接 线 端 子<br />
结 构 示 意 图<br />
12
基 本 参 数<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
●<br />
探 测 器 基 本 参 数<br />
壳 架 等 级 额 定 电 流 Inm( A)<br />
125<br />
225 400 630<br />
额 定 工 作 电 流 In(A)<br />
16、20、<br />
25、32、<br />
40、50、<br />
63、80、<br />
100、125<br />
125、 140、<br />
160、 180、<br />
200、<br />
225<br />
225、 250、<br />
315、 350、<br />
400<br />
400、<br />
500、<br />
630<br />
极 数<br />
主 回 路 额 定 工 作 电 压 Ue(V)<br />
主 回 路 额 定 绝 缘 电 压 Ui(V)<br />
主 回 路 额 定 冲 击 耐 受 电 压 Uimp(V)<br />
额 定 剩 余 动 作 电 流 I△n(A)<br />
额 定 剩 余 不 动 作 电 流 I△no(A)<br />
CMSJ2 探 测 器 模 块 辅 助 电 源<br />
4<br />
400/AC50Hz<br />
800<br />
8000<br />
0.1/0.3/0.5 0.1/0.3/0.5 0.1/0.3/0.5 0.3/0.5/1<br />
I△ n/2<br />
DC24V<br />
●<br />
配 用 CM2L 系 列 断 路 器 基 本 参 数<br />
壳 架 等 级 额 定 电 流 Inm( A)<br />
型 号<br />
整 定 电 流 调 节 范 围 Ir1(A)<br />
极 数<br />
额 定 工 作 电 压 Ue(V)<br />
额 定 绝 缘 电 压 Ui(V)<br />
额 定 冲 击 耐 受 电 压 Uimp(V)<br />
分 断 能 力 级 别<br />
额 定 极 限 短 路 分 断 能 力 Icu(kA)<br />
额 定 运 行 短 路 分 断 能 力 Ics(kA)<br />
额 定 剩 余 短 路 接 通 ( 分 断 ) 能 力 I△m(kA)<br />
AC400V<br />
AC400V<br />
125 225 400 630<br />
CM2L-125 CM2L-225 CM2L-400 CM2L-630<br />
( 0.8-0.9-1.0)<br />
In<br />
4<br />
400/AC50Hz<br />
800<br />
8000<br />
M H M H M H M H<br />
70 85 70 85 70 100 70 100<br />
50 70 50 70 70 75 70 75<br />
Icu/4<br />
剩 余 电 流 保 护 动 作 时 间 ( 非 延 时 , 延 时 可 调 )<br />
剩 余 电 流<br />
I△n<br />
2I△n<br />
5I△n<br />
10I△n<br />
非 延 时<br />
最 大 断 开 时 间 (s)<br />
0.08 0.08<br />
0.04<br />
0.04<br />
延 时<br />
最 大 断 开 时 间 (s)<br />
极 限 不 驱 动 时 间 △t(s)<br />
0.5/1.15/2.15 0.35/1/2<br />
0.1/0.5/1<br />
0.25/0.9/1.9<br />
0.25/0.9/1.9<br />
注 : 配 用 的 CM2L 断 路 器 , 其 剩 余 电 流 保 护 特 性 为 剩 余 电 流 报 警 不 脱 扣 型 式 。<br />
13
主 要 功 能<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
● 功 能 汇 总<br />
项 目<br />
剩 余 电 流 报 警 功 能<br />
● 功 能 释 义<br />
过 载 保 护<br />
短 路 保 护<br />
测 量 功 能<br />
控 制 功 能<br />
通 信 功 能<br />
剩 余 电 流 设 定 值<br />
● 剩 余 电 流 报 警 功 能<br />
当 被 保 护 线 路 剩 余 电 流 达 到 (80%~100%)I△n及 设<br />
定 时 间 , 探 测 器 发 出 声 、 光 报 警 信 号 。 报 警 信 号 保<br />
持 , 直 至 手 动 复 位 。<br />
● 过 载 保 护 功 能<br />
过 载 保 护 由 配 用 的 CM2L 系 列 带 剩 余 电 流 保 护 塑<br />
料 外 壳 式 断 路 器 热 脱 扣 器 实 现 , 可 调 范 围 为 (0.8-<br />
0.9-1.0)In。<br />
● 短 路 保 护 功 能<br />
短 路 保 护 由 配 用 的 CM2L 系 列 带 剩 余 电 流 保 护 塑<br />
延 时 时 间 设 定 值<br />
Inm=125、225、400A 时 0.1/0.3/0.5A 延 时 :2I△ n 时 ,0.1/0.5/1s/ 非 延 时 :5I△n 时 ,0.04s<br />
Inm=630A 时 0.3/0.5/1A 延 时 :2I△ n 时 ,0.1/0.5/1s / 非 延 时 :5I△n 时 ,0.04s<br />
同 CM2L 动 作 特 性<br />
同 CM2L 动 作 特 性<br />
剩 余 电 流<br />
Modbus-RTU 通 信 协 议 、RS485 通 信 接 口<br />
料 外 壳 式 断 路 器 电 磁 脱 扣 器 实 现 , 整 定 值 为 10In。<br />
● 通 信 功 能<br />
探 测 器 可 将 剩 余 电 流 报 警 信 号 输 出 , 以 便 远 端 监<br />
控 。 探 测 器 模 块 具 有 通 信 接 口 , 可 进 行 数 据 传 输 ,<br />
以 便 进 行 遥 控 ( 安 装 电 动 操 作 机 构 )、 遥 调 。<br />
● 测 量 功 能<br />
可 测 量 线 路 或 设 备 的 对 地 剩 余 电 流 。<br />
● 控 制 功 能<br />
按 CM2L 断 路 器 样 本 , 订 购 分 励 脱 扣 器 可 实 现 远<br />
程 脱 扣 , 订 购 电 动 操 作 机 构 可 实 现 远 程 分 、 合 闸 。<br />
外 形 及 安 装 尺 寸<br />
● CMSJ2-125<br />
X-X、Y-Y 为 断 路 器 中 心<br />
30<br />
Y<br />
144.2<br />
122<br />
107.5<br />
85<br />
φ8<br />
探 测 器 模 块<br />
24<br />
60<br />
Y<br />
34<br />
N<br />
X<br />
X<br />
X<br />
X<br />
20.5<br />
4.4<br />
4<br />
4-φ4<br />
8<br />
4-φ4.5<br />
Y<br />
60<br />
85<br />
30<br />
隔 弧 板<br />
安 装 板 开 孔 尺 寸<br />
Y<br />
14
断 外 形 路 及 器 安 保 装 护 尺 特 寸 性 曲 线<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
● CMSJ2-225<br />
X-X、Y-Y 为 断 路 器 中 心<br />
Y<br />
164.2<br />
142<br />
100<br />
35<br />
85<br />
107.5<br />
φ8<br />
探 测 器 模 块<br />
25.3<br />
Y<br />
70<br />
34<br />
N<br />
X<br />
X<br />
X<br />
X<br />
20.5<br />
4.4<br />
4<br />
4-φ4.5<br />
4-φ4<br />
8<br />
Y<br />
安 装 板 开 孔 尺 寸<br />
70 35<br />
●CMSJ2-400<br />
X-X、Y-Y 为 断 路 器 中 心<br />
Y<br />
Y<br />
隔 弧 板<br />
6<br />
φ13<br />
30<br />
探 测 器 模 块<br />
39.5 8<br />
Y<br />
4-φ7<br />
N<br />
50<br />
X<br />
X<br />
X<br />
X<br />
57<br />
139<br />
M10<br />
4-φ7<br />
连 接 排 ( 选 购 )<br />
48<br />
96<br />
198<br />
220.2<br />
48<br />
隔 弧 板<br />
101.8<br />
110<br />
148<br />
6<br />
96<br />
Y<br />
安 装 板 开 孔 尺 寸<br />
Y<br />
15
断 外 形 路 及 器 安 保 装 护 尺 特 寸 性 曲 线<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
●CMSJ2-630<br />
X-X、Y-Y 为 断 路 器 中 心<br />
Y<br />
φ13<br />
194<br />
64<br />
40<br />
探 测 器 模 块<br />
39.5 10<br />
116<br />
Y<br />
6<br />
170<br />
N<br />
X<br />
58<br />
X<br />
X<br />
X<br />
51<br />
4-φ7<br />
φ29<br />
6<br />
4-φ7<br />
M12<br />
隔 弧 板<br />
连 接 排 ( 选 购 )<br />
116 58<br />
136<br />
240<br />
262.2<br />
Y<br />
注 : 各 种 接 线 形 式 选 择 可 参 阅 CM2L 断 路 器 样 本 。<br />
101.8<br />
110<br />
148<br />
Y<br />
安 装 板 开 孔 尺 寸<br />
断 CMSJ2 路 器 保 探 测 护 器 特 模 性 块 曲 线<br />
●CMSJ2 探 测 器 模 块 接 线 端 子 及 通 信 接 口 定 义<br />
CMSJ2 探 测 器 模 块 接 线 端 子<br />
112<br />
通 信 接 口<br />
接 线 端 子 信 号 定 义<br />
端 子<br />
连 接<br />
1(COM) 电 动 操 作 机 构 公 共 端 ( 带 电 操 时 )<br />
2(ON) 电 动 操 作 机 构 合 闸 端 ( 带 电 操 时 )<br />
3(OFF)<br />
电 动 操 作 机 构 分 闸 端<br />
4、5(P4、P5)<br />
常 开 触 点<br />
6、7(P6、P7)<br />
常 闭 触 点<br />
8、9(P8、P9) 现 场 测 试 口 ( 参 见 注 )<br />
10(DC24V+)<br />
接 电 源 正 极<br />
11(DC24V-)<br />
接 电 源 负 极<br />
接 线 端 子 示 意 图<br />
16
CMSJ2 探 测 器 模 块<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
报 警 灯 通 信 灯 复 位 按 钮<br />
COM ON OFF P4 P5 P6 P7 P8 P9 DC24V VCC GND A+ B-<br />
通 信 接 口 示 意 图<br />
通 信 接 口 信 号 定 义<br />
端 子<br />
1(VCC)<br />
2(GND)<br />
3<br />
4(A+)<br />
5(B-)<br />
连 接<br />
电 源 输 出<br />
电 源 地<br />
屏 蔽 / 保 护 地<br />
接 收 / 发 送 数 据 (+)<br />
接 收 / 发 送 数 据 (-)<br />
注 :1、 如 果 对 P8 和 P9 进 行 现 场 短 接 , 上 位 机 此<br />
时 将 无 法 对 探 测 器 进 行 操 作 和 修 改 参 数 , 只 能 读<br />
取 数 据 。<br />
● CMSJ2 探 测 器 模 块 与 计 算 机 上 位 机 的 连 接<br />
采 用 屏 蔽 双 绞 线 与 CMSJ2 探 测 器 模 块 上 的 通 信<br />
2、 配 CMSJ2 探 测 器 模 块 必 须 外 接 DC24V 直 流 , 并<br />
注 意 极 性 不 能 接 反 , 否 则 通 信 功 能 无 法 实 现 。<br />
接 口 相 接 , 经 RS232/RS485 转 换 器 和 上 位 机 串 口 相<br />
接 以 实 现 “ 四 遥 ” 功 能 。<br />
上 位 机<br />
1 3 5<br />
常 熟 开 关 制 造 有 限 公 司<br />
N<br />
2 4 6<br />
RS232<br />
RS485<br />
RS232/RS485 转 换 器<br />
通 信 连 接 示 意 图<br />
17
订 货 规 范<br />
CMSJ2 系 列 剩 余 电 流 式 电 气 火 灾 监 控 探 测 器<br />
用 户 单 位<br />
订 货 号<br />
CMSJ2 订 货 规 范<br />
订 货 数 量<br />
CMSJ2- _______/____-_____/4___________II<br />
订 货 日 期<br />
( 请 在 上 填 数 字 )<br />
基 本 功 能<br />
剩 余 电 流 声 光 报 警 、 过 载 保 护 、 短 路 保 护 、 剩 余 电 流 测 量 功 能 、 通 信 功 能<br />
出 厂 整 定 值<br />
壳 架 等 级 额 定 电 流 Inm(A)<br />
额 定 剩 余 动 作 电 流 I△n(A)<br />
125、225、400<br />
0.1<br />
630<br />
0.3<br />
延 时 设 定 时 间 (s)<br />
0.1<br />
0.1<br />
18
概<br />
述<br />
CSX1 电 气 火 灾 监 控 设 备<br />
CSX1 电 气 火 灾 监 控 设 备 ( 以 下 简 称 监 控 设<br />
备 ) 是 本 公 司 自 主 开 发 的 用 于 电 气 火 灾 监 控 系 统 中<br />
接 收 剩 余 电 流 式 电 气 火 灾 探 测 器 ( 以 下 简 称 探 测<br />
器 ) 等 现 场 设 备 的 信 号 , 以 实 现 对 被 保 护 电 气 线<br />
路 的 报 警 、 监 视 、 控 制 、 管 理 的 控 制 设 备 , 它 采<br />
用 标 准 的 Modbus 现 场 总 线 或 其 他 数 字 通 信 方 式 将<br />
具 有 通 信 功 能 的 探 测 器 ( 如 CMSJ2 非 独 立 式 剩 余 电<br />
流 式 电 气 火 灾 监 控 探 测 器 、CSJ1 系 列 独 立 式 剩 余<br />
电 流 式 电 气 火 灾 监 控 探 测 器 ) 相 互 连 接 起 来 , 当 现<br />
场 保 护 线 路 中 的 被 探 测 参 数 超 过 报 警 设 定 值 时 ,<br />
能 发 出 报 警 信 号 、 控 制 信 号 , 能 指 示 报 警 部 位 并<br />
保 存 报 警 信 息 。 监 控 设 备 应 用 于 大 型 商 场 、 生 活<br />
小 区 、 生 产 基 地 、 办 公 大 楼 、 商 场 酒 店 等 区 域 的<br />
消 防 控 制 中 心 , 对 分 散 在 建 筑 内 的 探 测 器 进 行 遥<br />
测 、 遥 调 、 遥 控 、 遥 信 , 方 便 实 现 监 控 与 管 理 。<br />
监 控 设 备 可 靠 性 高 、 功 能 较 强 、 维 护 方 便 、 性 价<br />
比 高 。 监 控 设 备 的 界 面 直 观 、 易 用 性 强 。<br />
监 控 设 备 所 接 收 的 监 控 报 警 信 号 可 根 据 工 程<br />
所 要 求 的 探 测 器 提 供 的 信 号 种 类 进 行 相 应 的 显<br />
示 、 报 警 , 信 号 可 以 为 探 测 器 的 实 时 状 态 ( 分 闸<br />
/ 合 闸 )、 剩 余 电 流 故 障 、 过 电 流 故 障 ( 过 载 、 短<br />
路 )、 电 压 故 障 ( 过 电 压 、 低 电 压 、 断 相 ) 或 温<br />
度 、 烟 雾 、 气 体 探 测 报 警 信 号 等 。<br />
监 控 设 备 符 合 标 准 :<br />
GB 14287.1-2005 电 气 火 灾 监 控 系 统 第 1 部<br />
分 : 电 气 火 灾 监 控 设 备<br />
型 号 含 义<br />
C S X 1<br />
设 计 代 号<br />
智 能 化 系 统<br />
电 气 火 灾 监 控 设 备<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
正 常 工 作 条 件 和 安 装 条 件<br />
●<br />
周 围 空 气 温 度 :0℃~+40℃, 且 24h 平 均 值 不<br />
50%, 在 较 低 的 温 度 下 可 以 允 许 有 较 高 的 相 对 湿<br />
超 过 +35℃;<br />
度 , 例 如 20℃ 时 达 到 90%。 对 由 于 温 度 变 化 偶 尔<br />
●<br />
安 装 地 点 的 海 拔 不 超 过 2000m;<br />
产 生 的 凝 露 应 采 取 特 殊 的 措 施 ;<br />
●<br />
空 气 相 对 湿 度 在 最 高 温 度 为 +40℃ 时 , 不 超 过<br />
●<br />
污 染 等 级 :3 级<br />
19
结 构 简 介<br />
CSX1 电 气 火 灾 监 控 设 备<br />
监 控 设 备 的 壳 体 采 用 1.5mm的 优 质 冷 轧 钢 板 弯 器 、 远 程 智 能 I/O模 块 等 )、 电 源 模 块 ( UPS主<br />
制 并 通 过 焊 接 组 装 而 成 。 金 属 结 构 件 采 用 镀 锌 处 机 、 UPS电 源 箱 、 工 控 机 主 机 、 开 关 电 源 、 微 型<br />
理 , 面 板 采 用 喷 塑 处 理 。 台 面 下 面 有 暗 装 的 键 盘 断 路 器 等 )、 显 示 模 块 ( 显 示 器 、 键 盘 、 鼠 标 、<br />
抽 屉 , 前 后 门 上 有 散 热 的 通 风 孔 。 监 控 设 备 内 的 USB 接 口 等 )。<br />
元 器 件 主 要 包 括 控 制 模 块 ( 按 钮 、 指 示 灯 、 扬 声<br />
主 要 性 能<br />
● . 工 作 电 压 AC220V50Hz; 主 电 源 低 电 压 或 停<br />
电 时 , 备 用 电 源 可 维 持 监 控 设 备 工 作 时 间 ≥<br />
15min;<br />
● 监 控 设 备 采 用 Modbus-RTU 通 信 协 议 ,RS-<br />
485 半 双 工 总 线 方 式 , 传 输 长 度 :1.2km, 并 能 通<br />
过 中 继 器 无 限 延 长 ;<br />
● 最 大 可 监 控 单 元 256 个 — 监 控 报 警 响 应 时 间<br />
≤30s, 故 障 报 警 响 应 时 间 ≤100s;<br />
● 可 对 故 障 事 件 类 型 、 发 生 时 刻 、 当 前 操 作 员<br />
等 进 行 记 录 ; 通 过 设 备 名 称 、 工 程 位 置 、 事 件 类<br />
型 、 记 录 日 期 等 条 件 过 滤 进 行 记 录 查 询 ;<br />
● 计 算 机 — 工 业 级 计 算 机 。 配 置 : 处 理 器 P4<br />
2.8G, 内 存 512M, 硬 盘 80G, 键 盘 , 鼠 标 ,15 寸<br />
工 业 级 液 晶 显 示 器 , 操 作 系 统 Windows 2000, 专<br />
用 软 件 Riyear-PowerNet 配 电 监 控 组 态 软 件 ;<br />
● 输 入 输 出 模 块 —— 内 置 本 公 司 开 发 的 CI1 远 程<br />
智 能 I/O 模 块 ;<br />
● 声 光 报 警 器 —— 内 置 五 音 信 号 扬 声 器 、<br />
LED、 消 声 按 钮 ;<br />
● 备 用 电 源 —— 内 置 1kVA 在 线 式 长 效 型 UPS;<br />
● 设 备 连 接 —— 采 用 屏 蔽 双 绞 线 连 接 监 控 设 备<br />
的 串 口 , 经 RS232/485 转 换 器 连 接 CSJ1 剩 余 电 流 式<br />
电 气 火 灾 监 控 探 测 器 ( 独 立 式 )、CMSJ2 剩 余 电<br />
流 式 电 气 火 灾 监 控 探 测 器 ( 非 独 立 式 ) 等 剩 余 电<br />
流 式 电 气 火 灾 监 控 探 测 器 。<br />
20
主 要 功 能<br />
CSX1 电 气 火 灾 监 控 设 备<br />
● 监 控 报 警 项 目 :<br />
1 被 监 控 单 元 实 时 状 态 : 分 闸 / 合 闸 ;<br />
2 剩 余 电 流 型 故 障 : 故 障 单 元 属 性 ( 部 位 、 探 测<br />
器 型 号 );<br />
3 联 动 输 入 : 报 警 单 元 属 性 ( 部 位 、 探 测 器 型<br />
号 );<br />
监 控 报 警 响 应 时 间 :≤30s;<br />
监 控 报 警 声 压 级 (A 计 权 ):≥70dB/1m , 监<br />
控 报 警 光 显 示 : 红 色 LED。<br />
● 故 障 报 警 项 目 :<br />
1 监 控 设 备 与 探 测 器 之 间 的 连 接 线 断 路 、 短 路 ;<br />
2 主 电 源 低 电 压 (≤80% 主 电 源 电 压 ) 或 停 电 ;<br />
3 备 用 电 源 充 电 回 路 的 断 路 、 短 路 ;<br />
当 监 控 设 备 出 现 以 上 故 障 时 , 监 控 设 备 发 出 与 监<br />
控 报 警 信 号 有 明 显 区 别 的 声 光 故 障 信 号 。<br />
故 障 报 警 响 应 时 间 :≤100s;<br />
故 障 报 警 声 压 级 (A 计 权 ):≥70dB/1m, 故 障<br />
报 警 光 显 示 : 黄 色 LED。<br />
● 控 制 输 出 :<br />
1 对 个 别 或 全 部 被 监 控 单 元 的 分 闸 、 合 闸 进 行 遥<br />
控 操 作 ;<br />
2 联 动 控 制 输 出 ( 向 其 他 探 测 器 / 报 警 系 统 输 出 动 作<br />
请 求 信 号 ): 常 开 无 源 触 点 , 容 量 :AC250V 3A 或<br />
DC30V3A;<br />
3 报 警 控 制 输 出 : 常 开 无 源 触 点 , 容 量 :AC250V<br />
3A 或 DC30V3A;<br />
4 可 编 程 控 制 输 出 : 常 开 无 源 触 点 , 容 量 :<br />
AC250V3A 或 DC30V3A;<br />
5 手 动 输 出 : 常 开 无 源 触 点 , 容 量 :AC250V 3A 或<br />
DC30V3A。<br />
● 自 检 项 目 :<br />
1 电 源 检 查 : 检 查 主 电 源 、 备 用 电 源 的 供 电 情<br />
况 ;<br />
2 连 接 检 查 : 通 信 线 路 的 断 路 、 短 路 ;<br />
3 报 警 检 查 : 声 光 报 警 待 命 状 态 。<br />
自 检 耗 时 ≤60s。<br />
● 历 史 记 录 :<br />
1 报 警 类 型 : 故 障 事 件 类 型 、 发 生 时 刻 ;<br />
2 报 警 事 件 查 询 : 根 据 设 备 名 称 、 工 程 位 置 、 事<br />
件 类 型 、 记 录 日 期 等 条 件 查 询 ;<br />
3 打 印 ( 需 另 配 置 打 印 机 ): 当 前 状 态 、 查 询 结<br />
果 。<br />
● 操 作 分 级 :<br />
1“ 监 控 员 ” 级 : 可 进 入 监 控 设 备 软 件 系 统 的 各<br />
种 功 能 菜 单 画 面 进 行 监 控 与 查 询 , 可 进 行 消 声 操<br />
作 ;<br />
2“ 操 作 员 ” 级 : 可 进 入 监 控 设 备 软 件 系 统 的 各<br />
种 功 能 菜 单 画 面 进 行 监 控 与 查 询 , 可 进 行 消 声 、<br />
自 检 操 作 、 手 动 输 出 操 作 ;<br />
3“ 系 统 管 理 员 ” 级 : 可 进 入 监 控 设 备 软 件 系 统<br />
的 各 种 功 能 菜 单 画 面 进 行 监 控 与 查 询 , 可 进 行 消<br />
声 、 自 检 操 作 、 手 动 输 出 操 作 , 可 对 探 测 器 的 一<br />
些 数 据 进 行 远 程 设 定 , 可 设 置 可 编 程 输 出 端 口 参<br />
数 , 可 设 定 或 修 改 各 级 管 理 员 权 限 。<br />
21
外 形 尺 寸<br />
CSX1 电 气 火 灾 监 控 设 备<br />
450<br />
800 610<br />
1000<br />
外 形 尺 寸 图<br />
22
运 行 报 警 故 障 通 信 录 音<br />
R<br />
ON<br />
OFF<br />
常 熟 开 关 制 造 有 限 公 司<br />
设 计 实 例<br />
CSX1 电 气 火 灾 监 控 设 备<br />
CMSJ2 电 气 火 灾 监 控 探 测 器<br />
( 非 独 立 式 )<br />
RS-485 总 线<br />
数 据 采 集<br />
A<br />
B<br />
三 相 四 线 电 源<br />
C<br />
N<br />
RS-485 总 线<br />
消 防 控 制 室<br />
A<br />
B<br />
C<br />
N<br />
A<br />
B<br />
C<br />
N<br />
CMSJ2 电 气 火 灾 监 控 探 测 器<br />
( 非 独 立 式 )<br />
数 据 采 集<br />
CSX1 电 气 火 灾 监 控 设 备<br />
负 载 设 备<br />
CSJ1 电 气 火 灾 监 控 探 测 器<br />
( 独 立 式 )<br />
数 据 采 集<br />
1 3 5 N<br />
2 4 6 N<br />
负 载 设 备<br />
设 计 实 例 图<br />
23
订 货 规 范<br />
CSX1 电 气 火 灾 监 控 设 备<br />
CSX1 订 货 规 范<br />
用 户 单 位<br />
订 货 数 量<br />
订 货 日 期<br />
订 货 号<br />
CSX1<br />
订 货 规 范 描 述 ( 如 回 路 数 、 探 测 器 规 格 、 电 气 原 理 等 可 另 附 技 术 要 求 )<br />
24
全 国 一 级 经 销 商 明 细 表<br />
北 京<br />
北 京 欣 凯 通 机 电 有 限 公 司 010-66162644<br />
北 方 森 源 电 气 有 限 公 司 010-87581701<br />
天 津<br />
天 津 市 强 强 电 器 科 技 有 限 公 司 022-83715527<br />
上 海<br />
上 海 常 开 电 器 设 备 有 限 公 司 021-56319090<br />
上 海 企 开 电 器 设 备 有 限 公 司 021-56319090<br />
上 海 森 昊 电 器 有 限 公 司 021-54791857<br />
上 海 泰 耀 机 电 设 备 有 限 公 司 021-57428230<br />
上 海 三 樱 电 气 有 限 公 司 021-56032616<br />
重 庆<br />
重 庆 宏 腾 物 资 有 限 公 司 023-68615538<br />
福 建<br />
泉 州 市 恒 源 电 力 设 备 有 限 公 司 0595-22587087<br />
浙 江<br />
杭 州 华 森 电 器 有 限 公 司 0571-86947817<br />
杭 州 天 源 机 电 设 备 有 限 公 司 0571-87244850<br />
乐 清 市 新 格 电 气 有 限 公 司 0577-61722717<br />
宁 波 市 江 东 腾 辉 电 器 有 限 公 司 0574-87890910<br />
安 徽<br />
合 肥 恒 祥 电 气 设 备 安 装 有 限 公 司 0551-4668867<br />
江 苏<br />
南 京 扬 力 电 器 有 限 公 司 025-84605256<br />
南 京 苏 能 动 力 工 程 设 计 有 限 公 司 025-85283021<br />
常 州 市 中 环 电 器 有 限 公 司 0519-88867161<br />
镇 江 兆 丰 电 器 有 限 公 司 0511-88320888<br />
苏 州 市 机 电 设 备 有 限 责 任 公 司 0512-67202006<br />
苏 州 苏 新 机 电 设 备 有 限 公 司 0512-67571866<br />
苏 州 市 中 信 机 电 设 备 有 限 公 司 0512-65225732<br />
苏 州 明 大 机 电 有 限 公 司 0512-65833162<br />
无 锡 市 法 德 兰 电 器 成 套 公 司 0510-82736734<br />
盐 城 市 科 宇 电 气 有 限 公 司 0515-89800508<br />
连 云 港 市 希 门 自 动 化 电 器 设 备 有 限 公 司 0518-85452767<br />
徐 州 泛 得 电 子 有 限 公 司 0516-83846977<br />
南 通 正 源 电 气 有 限 公 司 0513-85030391<br />
扬 州 通 润 电 气 设 备 有 限 公 司 0514-87856707<br />
常 熟 市 中 通 电 力 设 备 有 限 责 任 公 司 0512-52853511<br />
常 熟 市 欧 亚 机 电 产 品 销 售 有 限 公 司 0512-52221970<br />
常 熟 市 润 源 电 气 设 备 销 售 有 限 公 司 0512-51580510<br />
山 东<br />
淄 博 新 能 机 电 设 备 有 限 公 司 0533-2186118<br />
济 南 中 机 电 亿 万 电 器 有 限 公 司 0531-85869188<br />
烟 台 信 谊 电 气 技 术 有 限 公 司 0535-6105866<br />
江 苏 华 晟 电 器 设 备 有 限 公 司 山 东 电 气 技 术 中 心 0531-88950385<br />
江 西<br />
江 西 佳 创 实 业 有 限 公 司 0791-8317951<br />
广 东<br />
广 州 市 友 朋 电 气 设 备 有 限 公 司 020-34528679<br />
佛 山 市 君 鹏 机 电 设 备 有 限 公 司 0757-83811990<br />
佛 山 市 嘉 合 贸 易 有 限 公 司 0757-83397660<br />
东 莞 市 运 通 泰 电 气 科 技 有 限 公 司 0769-22028877<br />
深 圳 市 华 冠 电 器 销 售 有 限 公 司 0755-83928001<br />
众 业 达 电 气 股 份 有 限 公 司 0754-88739922<br />
汕 头 市 新 兴 工 业 配 套 材 料 有 限 公 司 0754-88681888<br />
湖 南<br />
长 沙 常 开 电 气 有 限 公 司 0731-84699925<br />
长 沙 市 康 发 电 器 有 限 公 司 0731-84422858<br />
湖 北<br />
武 汉 万 千 新 能 电 气 有 限 公 司 027-87256467<br />
武 汉 圣 天 科 技 有 限 公 司 027-82706552<br />
广 西<br />
南 宁 市 德 控 机 电 设 备 有 限 责 任 公 司 0771-3212829<br />
河 北<br />
河 北 华 尔 电 气 有 限 公 司 0311-87834870<br />
河 南<br />
河 南 中 电 电 器 有 限 公 司 0371-66974968<br />
河 南 航 天 机 电 数 字 有 限 公 司 0371-63329025<br />
四 川<br />
成 都 慧 永 电 器 成 套 设 备 有 限 公 司 028-68003527<br />
陕 西<br />
陕 西 新 力 源 电 气 有 限 公 司 029-88348089<br />
西 安 西 菱 电 器 机 械 设 备 有 限 公 司 029-88320213<br />
云 南<br />
昆 明 惠 尔 电 气 有 限 公 司 0871-7367961<br />
宁 夏<br />
银 川 同 正 电 气 有 限 公 司 0951-6014483<br />
甘 肃<br />
天 水 上 联 电 器 成 套 有 限 公 司 0938-8381068<br />
山 西<br />
山 西 万 里 顺 贸 易 有 限 公 司 0351-6521630<br />
山 西 常 顺 电 器 销 售 服 务 有 限 公 司 0351-7023860<br />
新 疆<br />
新 疆 德 控 电 气 有 限 公 司 0991-5818361<br />
辽 宁<br />
沈 阳 市 新 业 物 资 实 业 公 司 024-22734762<br />
鞍 山 市 耐 特 机 电 系 统 工 程 有 限 公 司 0412-5230221<br />
黑 龙 江<br />
哈 尔 滨 北 低 成 套 设 备 有 限 公 司 0451-88387734<br />
内 蒙 古<br />
包 头 市 杰 德 自 动 化 工 程 有 限 公 司 0472-6973800<br />
海 南<br />
海 南 华 胜 电 气 设 备 有 限 公 司 0898-66226803
常 熟 开 关<br />
持 续 超 越<br />
国 家 重 点 高 新 技 术 企 业<br />
全 国 企 事 业 知 识 产 权 示 范 单 位<br />
全 国 守 合 同 重 信 用 企 业<br />
国 家 科 学 技 术 进 步 二 等 奖 获 得 者<br />
2011.02<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG.CO.,LTD. ( FORMERCHANGSHUSWITCHGEARPLANT)<br />
ADDRESS:NO.8JIANYE ROAD CHANGSHU,JIANGSU,P.R.CHINA<br />
URL:HTTP://WWW.RIYUE.COM.CN<br />
E-MAIL:cskg0001@cs-kg.com<br />
POST CODE:215500<br />
因 产 品 技 术 需 不 断 改 进 , 所 有 数 据 应 以 本 公 司 技 术 部 门 最 新 确 认 为 准 。<br />
本 产 品 样 本 的 版 权 和 解 释 权 属 常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )。<br />
All technical data of productsshould be subject to final confirmation of our technicaldepartment.<br />
Publishing of this product catalogue and explaination ofall details will be reserved byChangshu Switchgear<br />
Mfg.Co., Ltd. ( former Changshu Switchgear Plant ).
