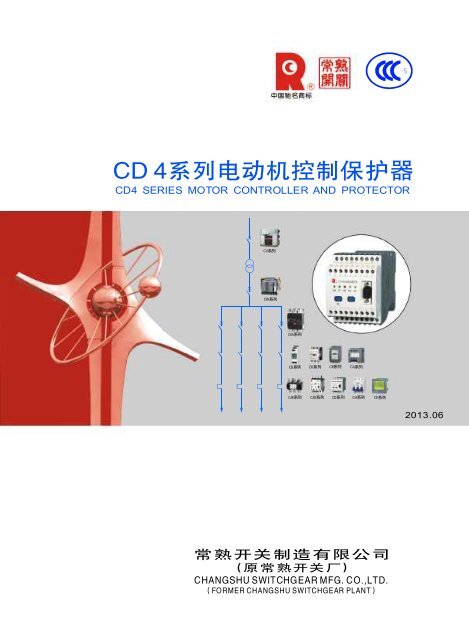

CD4 系 列 电 动 机 控 制 保 护 器<br />
CD4 SERIES MOTOR CONTROLLER AND PROTECTOR<br />
CV 系 列<br />
CW 系 列<br />
CM 系 列<br />
CB 系 列<br />
CK 系 列 CR 系 列 CA 系 列<br />
CJR 系 列 CJD 系 列 CD 系 列 CH 系 列 CE 系 列<br />
2013.06<br />
常 熟 开 关 制 造 有 限 公 司<br />
( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG. CO.,LTD.<br />
(FORMERCHANGSHUSWITCHGEAR PLANT)
StateTorch Plan KeyHigh-tech<br />
Enterprise<br />
QualityManagement System Certificate<br />
Environmental Management<br />
System Certificate<br />
OccupationalHealthAndSafety<br />
ManagementSystem Certificate<br />
National Enterprise Technology Center<br />
China Well-known Trademark<br />
Certificate OfConformity For<br />
MeasurementManagement Systems<br />
National Innovative Pilot Enterprise<br />
Postdoctoral Programme
公 司 简 介<br />
Introduction<br />
常 熟 开 关 制 造 有 限 公 司 是 国 有 资 产 参 股 的 电 器 制 造 企 业 、“ 国 家 重 点 高 新 技 术 企<br />
业 ”, 占 地 约 300 亩 , 员 工 1685 人 。 主 要 生 产 中 低 压 电 器 元 件 、 工 控 产 品 、 太 阳 能 光 伏<br />
逆 变 器 、 成 套 装 置 等 , 可 以 为 您 提 供 “ 智 能 配 电 系 统 三 位 一 体 完 整 的 解 决 方 案 ”。<br />
公 司 建 有 博 士 后 科 研 工 作 站 、 国 家 认 定 企 业 技 术 中 心 和 江 苏 省 电 器 控 制 工 程 中<br />
心 , 具 有 一 支 以 博 士 、 硕 士 、 本 科 生 为 主 的 多 层 次 研 发 队 伍 , 工 程 技 术 人 员 占 企 业 员<br />
工 总 数 的 50% 左 右 。 公 司 拥 有 先 进 的 模 具 制 造 、 零 部 件 自 动 化 生 产 、 断 路 器 装 配 自 动<br />
检 测 流 水 线 等 一 大 批 先 进 的 制 造 和 试 验 检 测 设 备 ; 实 施 以 ERP 管 理 为 重 点 的 信 息 化 、<br />
网 络 化 管 理 ; 完 善 质 量 / 环 境 / 职 业 健 康 安 全 体 系 , 确 保 为 用 户 提 供 优 质 、 安 全 、 可<br />
靠 的 产 品 。 公 司 “<br />
” 商 标 被 国 家 工 商 行 政 管 理 总 局 认 定 为 中 国 驰 名 商 标 ,CM 系 列 塑<br />
料 外 壳 式 断 路 器 、CW 系 列 智 能 型 万 能 式 断 路 器 曾 双 双 被 评 为 中 国 名 牌 产 品 。<br />
Changshu Switchgear Mfg. Co., Ltd. (Former Changshu Switchgear Plant), an enterprise with stateowned<br />
equity, covered an area of 200,000 m, with 1685 staffs, is a "National Key New High-tech<br />
2<br />
Enterprise" and mainly produces HV and LV electrical components, industry control products, solar<br />
photovoltaic inverters and complete sets of equipment etc, all of which could provide trinity and<br />
complete solutions for intelligent power distribution system.<br />
Post - doctoral scientific research station, Province Enterprise Technique Center and Jiangsu<br />
Province Electrical Apparatus Control Engineering Research Center have been established and a multilevel<br />
professional technique team has been formed consisting of PHD candidates, postgraduates and<br />
university graduates. Engineers and technicians have covered 50% of all staffs.<br />
Advanced mould manufacturing equipments, automation producing equipments for spare parts, assembling<br />
and inspecting lines for breakers and test equipments have been brought in. Meanwhile, information and<br />
network management, taking ERP management as the focal point, has been applied and quality environmental<br />
systems (ISO9001/ISO14001/OHSMS18001) have also been established and perfected to ensure reliability and<br />
safety for customers.<br />
The registered trademark has been recognized as Famous Trademark of China by State Administration<br />
for Industry and Commerce of China. And CM Series Moulded Case Circuit Breaker and CW Series Intelligent<br />
Air Circuit Breaker are both China Top Brand products.
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CV1-12 系 列<br />
高 压 真 空 断 路 器<br />
CV2-12 系 列<br />
高 压 真 空 断 路 器<br />
CV1-24 系 列<br />
高 压 真 空 断 路 器<br />
CV1-40.5 系 列<br />
高 压 真 空 断 路 器<br />
CW1 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW2 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3V 系 列<br />
智 能 型 真 空 万 能 式 断 路 器<br />
CM1 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM1 E系 列<br />
电 子 式 塑 壳 断 路 器<br />
CM1 Z系 列<br />
智 能 型 断 路 器<br />
CM1 L系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM1 EL系 列<br />
带 剩 余 电 流 保 护<br />
电 子 式 塑 壳 断 路 器<br />
CM2 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM2Z 系 列<br />
智 能 型 塑 壳 断 路 器<br />
CM2L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM3 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM3E 系 列<br />
电 子 式 塑 壳 断 路 器<br />
CM3L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM5 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5Z 系 列<br />
智 能 型 塑 壳 断 路 器<br />
CM5L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM5ZL 系 列<br />
带 剩 余 电 流 保 护 智 能 型 塑 壳 断 路 器<br />
CM5Z/iP 系 列<br />
能 量 监 测 型 智 能 塑 壳 断 路 器<br />
CM5G 系 列<br />
隔 离 开 关
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CA1/CA1B 系 列 自 动<br />
转 换 开 关 (CB 级 )<br />
CAP1 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CAP2 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CK3 系 列 接 触 器<br />
CJR3 系 列<br />
热 过 载 继 电 器<br />
CJD3 系 列<br />
电 子 过 载 继 电 器<br />
CLJ3 剩 余 电 流<br />
动 作 继 电 器<br />
CR1 系 列<br />
电 动 机 软 起 动 器<br />
CR2 系 列<br />
智 能 型 电 动 机 软 起 动 器<br />
CD4 系 列<br />
智 能 马 达 保 护 器<br />
CB1 系 列<br />
控 制 和 保 护 开 关 电 器 (CPS)<br />
CF1 系 列<br />
变 频 器<br />
CS1G 系 列 三 相 并 网 型<br />
光 伏 发 电 逆 变 器<br />
CW3G 系 列 CW3DC 系 列<br />
隔 离 开 关 (AC,DC) 直 流 万 能 式 断 路 器<br />
CM3DC 系 列<br />
直 流 塑 壳 断 路 器<br />
CH 系 列 小 型 断 路 器<br />
CE1 系 列<br />
智 能 型 电 力 仪 表<br />
CI1 系 列<br />
远 程 智 能 I/O 模 块<br />
CN1DP-MP<br />
CN1DP-MD<br />
CN1DP-MC<br />
通 信 适 配 器<br />
CN1EG 以 太 网<br />
适 配 器<br />
FDM3<br />
短 消 息 通 知 模 块<br />
FWB1 温 度 报 警 模 块<br />
●Riyear-PowerNet 配 电 监 控 系 统<br />
●FCX3 智 能 配 电 监 控 器
优 秀 特 色<br />
●<br />
具 有 多 种 控 制 功 能 : 直 接 起 动 、Y/△ 降 压 起 动 、 电 阻 降 压 起 动 、 自 耦 变 压 器 降 压 起 动 、<br />
可 逆 换 向 起 动 、 双 速 起 动<br />
●<br />
●<br />
起 动 、 控 制 、 保 护 集 成 于 CPU, 现 场 层 和 控 制 层 之 间 通 信 采 用 总 线 技 术<br />
具 有 过 载 保 护 、 欠 载 保 护 、 堵 转 保 护 、 不 平 衡 保 护 、 断 相 保 护 、 热 敏 电 阻 PTC 保 护 、 每<br />
小 时 起 动 次 数 保 护 、 外 部 故 障 保 护 、 接 地 故 障 保 护 或 剩 余 电 流 保 护 、 低 电 压 保 护 、 过 电<br />
压 保 护 、 欠 功 率 保 护 、 逆 序 保 护<br />
●<br />
●<br />
●<br />
●<br />
脱 扣 级 别 可 调 , 分 为 10A、10、15、20、25、30, 满 足 不 同 过 载 特 性 负 载 的 需 要<br />
内 置 CPU 对 电 动 机 运 行 的 实 时 状 态 进 行 监 测<br />
具 有 九 路 开 关 量 输 入 和 四 路 继 电 器 输 出<br />
CD4 系 列 是 基 于 Modbus-RTU 协 议 的 通 信 产 品 , 通 过 本 公 司 的 CN1DP 适 配 器 、CN1EG 以 太<br />
网 适 配 器 可 应 用 于 Modbus、Profibus、Devicenet、CAN 总 线 和 以 太 网 通 信 网 络 , 方 便 用 户<br />
进 行 多 种 协 议 的 应 用 管 理
目 录<br />
R<br />
概<br />
述<br />
1<br />
产 品 型 号 及 含 义<br />
2<br />
正 常 工 作 条 件 和 安 装 条 件<br />
2<br />
功 能 模 块<br />
2<br />
功 能 汇 总<br />
4<br />
基 本 技 术 参 数<br />
5<br />
产 品 保 护 特 性<br />
6<br />
其 他 功 能<br />
9<br />
外 形 尺 寸 和 安 装 尺 寸<br />
11<br />
配 合 参 考 表<br />
15<br />
电 气 接 线<br />
16<br />
订 货 规 范<br />
25
概<br />
述<br />
CD4 系 列 电 动 机 控 制 保 护 器 ( 以 下 简 称 控 制 保<br />
护 器 ) 也 称 马 达 智 能 控 制 器 , 主 要 用 于 额 定 电 压 至<br />
690V、 额 定 电 流 450A 及 以 下 电 动 机 的 保 护 和 控<br />
制 。<br />
( 一 )CD4 控 制 保 护 器 是 一 个 功 能 强 大 、 智<br />
能 化 的 系 统 集 成<br />
●使 用 该 控 制 保 护 器 具 有 多 种 不 同 的 控 制 功<br />
能 : 直 接 起 动 、 Y/△ 降 压 起 动 、 电 阻 降 压 起 动 、<br />
自 耦 变 压 器 降 压 起 动 、 可 逆 换 向 起 动 、 双 速 起<br />
动 , 所 有 起 动 的 控 制 功 能 都 可 通 过 CD4 本 体 来 实<br />
现 。<br />
●由 于 本 身 具 有 通 信 功 能 , 所 以 可 实 现 从 开<br />
关 设 备 发 出 控 制 命 令 ( 通 过 CD4 操 作 显 示 模 块 )<br />
或 从 电 动 机 控 制 中 心 的 PLC 或 计 算 机 主 站 发 出 命<br />
令 进 行 控 制 操 作 。<br />
●由 于 起 动 、 控 制 、 保 护 集 成 于 CPU, 这 就<br />
意 味 着 无 需 不 同 的 连 线 和 指 令 元 件 , 节 省 了 热 继<br />
电 器 等 元 件 ; 同 时 , 现 场 层 和 控 制 层 之 间 通 信 采<br />
用 总 线 技 术 , 无 需 藕 合 设 备 和 输 入 输 出 模 块 , 布<br />
线 被 减 少 到 最 少 , 为 用 户 节 约 了 大 量 费 用 和 柜 内<br />
的 安 装 空 间 。<br />
( 二 )CD4 控 制 保 护 器 是 一 个 保 护 功 能 范 围<br />
广 、 智 能 化 程 度 最 高 的 产 品<br />
●控 制 保 护 器 不 仅 具 有 电 动 机 的 过 载 保 护 、<br />
欠 载 保 护 、 堵 转 保 护 、 不 平 衡 保 护 、 断 相 保 护 、<br />
热 敏 电 阻 PTC 保 护 、 每 小 时 起 动 次 数 保 护 、 外 部<br />
故 障 保 护 , 还 可 选 择 接 地 故 障 保 护 或 剩 余 电 流 保<br />
护 、 低 电 压 保 护 、 过 电 压 保 护 、 欠 功 率 保 护 、 逆<br />
序 保 护 。<br />
●电 流 检 测 对 于 100A 以 下 集 成 在 CD4 本 体 内<br />
的 电 流 互 感 器 来 实 现 , 可 节 省 用 户 安 装 空 间 和 布<br />
线 等 成 本 ; 同 时 , 电 动 机 电 流 范 围 从<br />
1.25A~450A 仅 用 5 个 单 元 即 全 部 覆 盖 , 本 体 尺 寸 完<br />
全 一 致 , 方 便 了 用 户 选 型 和 安 装 。<br />
●电 动 机 过 载 保 护 的 脱 扣 级 别 , 可 选 6 个 类<br />
别 , 分 别 为 10A、10、15、20、25、30, 满 足 不<br />
同 过 载 特 性 负 载 的 需 求 。<br />
( 三 )CD4 控 制 保 护 器 内 置 CPU 对 电 动 机 运<br />
行 的 实 时 状 态 进 行 监 测<br />
控 制 保 护 器 内 置 CPU 对 电 动 机 运 行 的 实 时 状<br />
态 进 行 监 测 , 通 过 操 作 显 示 模 块 可 实 时 监 测 电 动<br />
机 运 行 时 的 电 流 、 电 压 、 功 率 、 功 率 因 数 等 信<br />
息 。 对 于 电 动 机 运 行 的 一 些 异 常 状 态 , 如 电 流 不<br />
平 衡 、 过 载 、 堵 转 、 工 艺 上 设 定 的 欠 载 、 欠 功 率<br />
等 都 可 实 时 响 应 , 可 选 报 警 或 跳 闸 , 并 且 所 有 数<br />
据 均 可 存 储 在 CD4 本 体 之 中 , 还 可 通 过 通 信 上 传<br />
至 PLC 或 COMPUTER 之 中 。<br />
( 四 )CD4 本 体 具 有 九 路 开 关 量 输 入 和 四 路<br />
继 电 器 输 出 。<br />
( 五 ) 控 制 保 护 器 符 合 下 列 国 家 标 准 :<br />
GB 14048.4-2003 《 低 压 开 关 设 备 和 控 制 设<br />
备 机 电 式 接 触 器 和 电 动 机 起 动 器 》<br />
控 制 保 护 器 获 国 家 强 制 性 产 品 认 证 “CCC”<br />
标 志 。<br />
1
产 品 型 号 及 含 义<br />
C<br />
D 4<br />
□<br />
□<br />
整 定 电 流 范 围 代 号<br />
电 流 规 格<br />
设 计 代 号<br />
电 动 机 控 制 保 护 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
正 常 工 作 条 件 和 安 装 条 件<br />
●周 围 空 气 温 度 为 -5℃~ +40℃, 且 其 24h 平<br />
均 值 不 超 过 +35℃;<br />
●安 装 场 所 的 空 气 相 对 湿 度 在 温 度 为 +40℃<br />
时 不 超 过 50%, 在 较 低 的 温 度 下 可 有 较 高 的 相 对 湿<br />
度 , 例 如 20℃ 时 达 90%。 对 由 于 温 度 变 化 偶 尔 产<br />
生 的 凝 露 应 采 取 特 殊 的 措 施 ;<br />
●污 染 等 级 为 3 级 ;<br />
●主 电 路 过 电 压 类 别 ( 安 装 类 别 ) 为 Ⅲ, 辅<br />
助 电 路 为 Ⅱ;<br />
●安 装 地 点 的 海 拔 不 超 过 2000m;<br />
●产 品 应 安 装 在 无 爆 炸 危 险 和 无 导 电 尘 埃 、<br />
无 足 以 腐 蚀 金 属 和 破 坏 绝 缘 的 地 方 。<br />
功 能 模 块<br />
●CD4 控 制 保 护 器 由 三 部 分 组 成 :CD4 控 制<br />
保 护 器 本 体 、CD4 操 作 显 示 模 块 、CD4 手 持 编 程<br />
器 。CD4 控 制 保 护 器 本 体 可 以 独 立 运 行 , 也 可 以<br />
与 操 作 显 示 模 块 、 手 持 编 程 器 组 合 使 用 , 可 根 据<br />
具 体 要 求 选 择 。 操 作 显 示 模 块 或 手 持 编 程 器 中 已<br />
包 含 与 本 体 连 接 的 专 用 通 信 电 缆 ( 标 配 长 度 为<br />
2m, 若 需 要 其 它 长 度 的 电 缆 , 订 货 时 注 明 )。<br />
●CD4 操 作 显 示 模 块 用 来 与 CD4 控 制 保 护 器<br />
一 对 一 配 套 使 用 , 安 装 于 柜 门 或 抽 屉 门 上 。 通 过<br />
操 作 显 示 模 块 可 以 显 示 电 流 、 电 压 、 有 功 功 率 和<br />
功 率 因 数 等 电 量 信 息 , 查 询 故 障 信 息 , 并 可 对 保<br />
护 参 数 进 行 设 定 及 对 电 机 起 停 进 行 操 作 控 制 。<br />
●CD4 手 持 编 程 器 功 能 与 CD4 操 作 显 示 模 块<br />
相 似 , 但 通 过 它 可 对 多 台 CD4 控 制 保 护 器 逐 台 一<br />
一 连 接 进 行 电 量 信 息 显 示 、 故 障 信 息 查 询 及 保 护<br />
参 数 设 定 。<br />
2
功 能 模 块<br />
CD4 操 作 显 示 模 块 、CD4 手 持 编 程 器 连 接 口<br />
CD4 控 制 保 护 器 本 体<br />
指 示 灯<br />
指 示 灯 / 操 作 键<br />
操 作 键<br />
CD4 操 作 显 示 模 块<br />
液 晶 显 示 屏<br />
电 源 开 关<br />
按 键<br />
CD4 手 持 编 程 器<br />
3
功 能 汇 总<br />
功<br />
能<br />
功 能 配 置<br />
基 本 功 能 选 择 功 能 备 注<br />
过 载<br />
√<br />
欠 载<br />
√<br />
堵 转<br />
√<br />
电 流 不 平 衡<br />
√<br />
断 相<br />
√<br />
保 护 功 能<br />
PTC 过 热<br />
外 部 故 障<br />
每 小 时 起 动 次 数<br />
√<br />
√<br />
√<br />
接 地<br />
接 地 故 障 保 护<br />
剩 余 电 流 保 护<br />
低 电 压<br />
√<br />
√<br />
√<br />
可 选 并 二<br />
者 选 一<br />
电 压<br />
功 能<br />
过 电 压<br />
欠 功 率<br />
逆 序<br />
√<br />
√<br />
√<br />
直 接 起 动<br />
控 制 功 能<br />
Y/△ 降 压 起 动<br />
电 阻 降 压 起 动<br />
自 耦 变 压 器 降 压 起 动<br />
可 逆 换 向 起 动<br />
根 据 起 动<br />
方 式 选 择<br />
接 线<br />
双 速 起 动<br />
故 障 复 位<br />
手 动 复 位<br />
√<br />
通 过 CD4 本 体<br />
或 信 号 输 入<br />
自 动 复 位<br />
√<br />
剩 余 电 流 功 能 测 试<br />
√<br />
选 择 剩 余 电<br />
流 保 护 功 能 时<br />
过 载 热 容<br />
快 速 清 除<br />
手 动 清 除<br />
远 程 清 除<br />
√<br />
√<br />
选 配 CD4 操<br />
作 显 示 模 块<br />
急 停 信 号 输 入<br />
低 电 压 重 起 动<br />
√<br />
选 择 电 压 功 能<br />
本 地<br />
√<br />
控 制 权 限<br />
远 程<br />
√<br />
选 配 CD4 操 作<br />
显 示 模 块 或 通<br />
过 上 位 机<br />
通 信 功 能<br />
通 信 接 口 RS485, 通 信<br />
协 议 为 Modbus-RTU 或 Profibus-DPV0<br />
√<br />
也 可 提 供 双 Profibus-DP<br />
冗 余 通 讯 接 口<br />
光 隔 输 入 信 号<br />
9 路 光 隔 输 入 , 不 同 控 制 功 能<br />
具 有 不 同 的 标 准 配 置 , 功 能 可 编 程<br />
√<br />
接 点 输 出<br />
4 路 继 电 器 输 出 , 不 同 控 制 功 能<br />
具 有 不 同 的 标 准 配 置 , 功 能 可 编 程<br />
√<br />
模 拟 量 输 出<br />
一 路 4~20mA, 参 数 可 编 程<br />
√<br />
发 光 二 极 管 指 示<br />
运 行 、 就 绪 、 故 障 、 就 地 、<br />
通 信 、 电 源 等 发 光 二 极 管 指 示<br />
√<br />
测 量 功 能<br />
参 数 设 定 查 询<br />
故 障 信 息<br />
维 护 信 息<br />
三 相 电 流 测 量<br />
三 相 电 压 、 功 率 因 数 、 有 功 功 率 测 量 √( 选 择 电 压 功 能 )<br />
各 种 保 护 参 数 查 询 、 各 种 保 护 参 数 整 定<br />
查 询 最 近 5 次 故 障 信 息 、 故 障 跳 闸 次 数<br />
起 动 次 数 、 运 行 时 间 、 停 车 时 间<br />
√<br />
选 配 CD4 操 作<br />
显 示 模 块 或 CD4<br />
手 持 编 程 器 或<br />
通 过 上 位 机<br />
4
基 本 技 术 参 数<br />
● 控 制 保 护 器 的 基 本 技 术 参 数<br />
型 号<br />
额 定 工 作 电 压 Ue(V)<br />
额 定 绝 缘 电 压 U(V) i<br />
额 定 冲 击 耐 受 电 压 U imp (kV)<br />
额 定 控 制 电 源 电 压 Us(V)<br />
脱 扣 级 别<br />
过 载 保 护<br />
( 报 警 或 跳 闸 )<br />
整 定 电 流 Ir1( A)<br />
动 作 时 间 t(s) 1<br />
CD4-100R1 CD4-100R2 CD4-100R3 CD4-200S1 CD4-450T1<br />
AC50Hz/400、690<br />
1000<br />
8<br />
AC50Hz/230、DC24<br />
10A、10、15、20、25、30<br />
1.25~6.3 6.3~25 25~100 50~200 160~450<br />
延 时 t1<br />
欠 载 保 护<br />
( 报 警 或 跳 闸 )<br />
堵 转 保 护<br />
( 报 警 或 跳 闸 )<br />
电 流 不 平 衡 保 护<br />
( 报 警 或 跳 闸 )<br />
断 相 保 护<br />
( 报 警 或 跳 闸 )<br />
PTC 过 热 保 护<br />
( 报 警 或 跳 闸 )<br />
每 小 时 起 动 次 数 保 护<br />
( 报 警 或 跳 闸 )<br />
接 地 故 障 保 护<br />
( 报 警 或 跳 闸 )<br />
剩 余 电 流 保 护<br />
( 报 警 或 跳 闸 )<br />
低 电 压 保 护<br />
( 报 警 或 跳 闸 )<br />
过 电 压 保 护<br />
( 报 警 或 跳 闸 )<br />
欠 功 率 保 护<br />
( 报 警 或 跳 闸 )<br />
整 定 电 流 Ir2( A)<br />
动 作 时 间 t(s) 2<br />
整 定 电 流 Ir3( A)<br />
动 作 时 间 t(s) 3<br />
不 平 衡 度 εI<br />
动 作 时 间 t(s) 5<br />
不 平 衡 度 εI<br />
动 作 时 间 t(s) 6<br />
整 定 值 (k)<br />
动 作 时 间 t 10(s)<br />
动 作 次 数<br />
动 作 电 流 Ir4( A)<br />
动 作 时 间 t(s) 4<br />
动 作 电 流 I△ n( A)<br />
动 作 时 间 (s)<br />
整 定 值 (V)<br />
动 作 时 间 t7( s)<br />
整 定 值 ( V)<br />
动 作 时 间 t(s) 8<br />
整 定 值 ( kW)<br />
动 作 时 间 t(s) 9<br />
(20%~80%)Ir1+OFF<br />
1~30<br />
(300%~800%)Ir1+OFF<br />
0.2~13<br />
20%~80%+OFF<br />
4<br />
90%~100%+OFF<br />
0.1<br />
3+OFF<br />
1<br />
1~30+OFF<br />
(40%~80%)Ir1+OFF<br />
0.1、0.2、0.3、0.4<br />
0.3/0.5/1/3/10 +OFF 0.5/1/3/10/30+OFF<br />
非 延 时<br />
延 时<br />
(65%、75%、85%)Ue+OFF<br />
0.5~20<br />
(105%、110%、115%)Ue+OFF<br />
0.1~20<br />
(20%~95%)Pe+OFF<br />
0.5~25<br />
低 电 压 重 起 动<br />
重 起 动 电 压 整 定 值 (V)<br />
立 即 重 起 动 失 电 时 间 () s<br />
t11<br />
延 时 重 起 动 延 时 时 间 () s<br />
t12<br />
(75%、85%、95%)Ue+OFF<br />
0.1~0.5<br />
0.5~20<br />
5
基 本 技 术 参 数<br />
● 控 制 保 护 器 的 整 定 电 流 范 围<br />
序 号<br />
电 流 规 格<br />
整 定 电 流 范 围 代 号<br />
整 定 电 流 范 围 (A)<br />
1<br />
R1<br />
1.25-6.3<br />
2<br />
100<br />
R2<br />
6.3-25<br />
3<br />
R3<br />
25-100<br />
4<br />
200<br />
S1<br />
50-200<br />
5<br />
450<br />
T1<br />
160-450<br />
产 品 保 护 特 性<br />
● 控 制 保 护 器 的 过 载 保 护 反 时 限 动 作 特 性 见<br />
表 及 图 。<br />
当 电 动 机 在 过 负 载 故 障 运 行 时 , 控 制 保 护 器<br />
根 据 电 动 机 的 发 热 特 性 和 热 平 衡 方 程 , 计 算 电 动<br />
2<br />
机 的 热 容 量 It, 模 拟 电 动 机 发 热 特 性 对 电 动 机 进 行<br />
保 护 。 控 制 保 护 器 冷 态 动 作 特 性 , 应 符 合 下 表 的<br />
规 定 , 特 性 曲 线 符 合 下 图 。<br />
控 制 保 护 器 的 过 载 反 时 限 动 作 特 性<br />
整 定 电 流 Ir 1倍 数<br />
10A<br />
10<br />
不 同 脱 扣 级 别 的 动 作 时 间 t1( s)<br />
15 20 25 30<br />
1.05<br />
2h 内 不 动 作<br />
1.2<br />
291<br />
679<br />
970<br />
1261<br />
1552<br />
1939<br />
1.5<br />
103<br />
240<br />
343<br />
446<br />
549<br />
686<br />
7.2 a<br />
3<br />
7<br />
10<br />
13<br />
16<br />
20<br />
a 7.2 倍 对 应 的 动 作 时 间 为 整 定 时 间<br />
注 : 动 作 时 间 允 差 为 ±10%。<br />
6
产 品 保 护 特 性<br />
t(s)<br />
10000<br />
1000<br />
100<br />
10<br />
30<br />
25<br />
20<br />
15<br />
10<br />
10A<br />
1<br />
0.5<br />
电 流 倍 数<br />
1.15 2.00 3.00 4.00 5.00 6.00 7.00 8.00<br />
图 1 电 动 机 热 保 护 曲 线 ( 冷 态 )<br />
7
产 品 保 护 特 性<br />
● 控 制 保 护 器 的 其 它 保 护 特 性<br />
欠 载 保 护<br />
堵 转 保 护<br />
电 流 不 平 衡 保 护<br />
断 相 保 护<br />
当 流 过 被 保 护 电 机 的 电 流 小 于 整 定 值 Ir 2, 并 达 到 设 定 的 动 作 时 间 t 2, 控 制 保 护 器 发<br />
出 报 警 或 停 止 信 号 ; 此 功 能 可 关 闭 。<br />
当 电 机 堵 转 电 流 达 到 或 超 过 整 定 值 Ir 3并 达 到 设 定 动 作 时 间 t 3, 控 制 保 护 器 发 出 报 警<br />
或 停 止 信 号 ; 此 功 能 可 关 闭 。<br />
当 流 过 被 保 护 电 机 的 三 相 电 流 不 平 衡 度 ε I达 到 或 超 过 整 定 值 , 并 达 到 动 作 时 间 t 5,<br />
控 制 保 护 器 发 出 报 警 或 停 止 信 号 ; 此 功 能 可 关 闭 。<br />
当 流 过 被 保 护 电 机 的 三 相 电 流 不 平 衡 度 ε I达 到 或 超 过 整 定 值 , 并 达 到 设 定 的 动 作 时<br />
间 t6, 控 制 保 护 器 发 出 报 警 或 停 止 信 号 ; 此 功 能 可 关 闭 。<br />
PTC 过 热 保 护<br />
部 分 电 动 机 中 预 埋 有 热 敏 电 阻 , 可 直 接 反 映 电 动 机 当 前 的 发 热 情 况 , 控 制 保 护 器 可<br />
通 过 检 测 热 敏 电 阻 阻 值 的 变 化 情 况 实 现 过 热 保 护 , 当 被 测 定 电 机 线 圈 温 度 的 PTC 热<br />
敏 电 阻 检 测 器 的 电 阻 值 大 于 3kΩ, 控 制 保 护 器 经 1s 后 发 出 报 警 或 停 止 信 号 , 只 有<br />
PTC 热 敏 电 阻 阻 值 恢 复 到 小 于 1.65kΩ 时 , 才 可 以 清 除 报 警 或 故 障 信 号 ; 此 功 能 可 关<br />
闭 。<br />
每 小 时 起 动 次 数 保 护<br />
当 被 保 护 电 机 一 小 时 内 起 动 次 数 高 于 设 定 次 数 , 控 制 保 护 器 发 出 停 止 信 号 , 使 电 机<br />
不 能 被 起 动 。 此 功 能 可 关 闭 。<br />
外 部 故 障 保 护 功 能<br />
当 控 制 保 护 器 检 测 到 的 外 部 故 障 开 关 量 的 输 入 信 号 与 控 制 保 护 器 预 设 的 开 关 量 输 入<br />
状 态 不 一 致 时 , 控 制 保 护 器 发 出 报 警 或 停 止 信 号 ; 此 功 能 可 关 闭 。<br />
接 地 保 护 功 能<br />
接 地 保 护 分 为 接 地 故 障 保 护 和 剩 余 电 流 保 护 两 种 , 只 能 选 其 中 一 种 。<br />
接 地 故 障 保 护 : 当 被 保 护 的 电 机 相 线 对 保 护 导 体 (PE) 或 中 性 保 护 导 体 (PEN) 短<br />
路 电 流 达 到 或 超 过 设 定 值 Ir 4, 并 达 到 设 定 的 动 作 时 间 t 4, 控 制 保 护 器 发 出 报 警 或 停<br />
止 信 号 ; 此 功 能 可 选 并 可 关 闭 。<br />
剩 余 电 流 保 护 功 能 : 剩 余 电 流 保 护 需 外 接 零 序 电 流 互 感 器 , 当 被 保 护 的 电 机 相 线 对<br />
保 护 导 体 (PE) 或 大 地 接 地 电 流 达 到 或 超 过 设 定 值 I△n, 控 制 保 护 器 瞬 时 或 延 时 发 出<br />
报 警 或 停 止 信 号 ; 此 功 能 可 选 并 可 关 闭 。 动 作 特 性 见 下 表 。<br />
低 电 压 保 护 功 能<br />
过 电 压 保 护 功 能<br />
当 施 加 于 电 机 的 线 电 压 低 于 设 定 值 , 并 达 到 设 定 的 动 作 时 间 t 7, 控 制 保 护 器 发 出 报 警<br />
或 停 止 信 号 ; 此 功 能 可 选 并 可 关 闭 。<br />
当 施 加 于 电 机 的 线 电 压 高 于 设 定 值 , 并 达 到 设 定 的 动 作 时 间 t 8, 控 制 保 护 器 发 出 报 警<br />
或 停 止 信 号 ; 此 功 能 可 选 并 可 关 闭 。<br />
欠 功 率 保 护 功 能<br />
电 动 机 欠 载 运 行 时 , 由 于 功 率 因 数 较 低 , 故 电 动 机 电 流 不 一 定 会 很 小 , 控 制 保 护 器<br />
可 根 据 电 机 的 有 功 功 率 进 行 保 护 , 能 实 现 电 动 机 欠 载 运 行 更 好 的 保 护 , 当 电 机 输 出<br />
功 率 小 于 设 定 值 , 并 达 到 设 定 的 动 作 时 间 t 9, 控 制 保 护 器 发 出 报 警 或 停 止 信 号 ; 此 功<br />
能 可 选 并 可 关 闭 。<br />
逆 序 保 护 功 能<br />
当 控 制 保 护 器 检 测 到 三 相 电 压 相 序 不 正 确 时 , 电 机 不 能 被 起 动 ; 此 功 能 可 选 并 可 关<br />
闭 。<br />
8
产 品 保 护 特 性<br />
带 剩 余 电 流 保 护 功 能 控 制 保 护 器 的 动 作 特 性<br />
IΔn(A)<br />
IΔn<br />
2IΔn<br />
5IΔn<br />
10IΔn<br />
非 延 时<br />
最 大 分 断 时 间 (s)<br />
0.2<br />
0.1<br />
0.04<br />
0.04<br />
延 时<br />
最 大 分 断 时 间 (s)<br />
极 限 不 驱 动 时 间 △t(s)<br />
0.5/1.15/2.15<br />
0.35/1/2<br />
0.1/0.5/1.0<br />
0.25/0.9/1.9<br />
0.25/0.9/1.9<br />
其 他 功 能<br />
● 故 障 复 位 方 式<br />
▲ 手 动 复 位 : 过 载 保 护 动 作 后 需 进 行 人 工 复<br />
位 (CD4 本 体 复 位 键 或 14# 端 子 信 号 输 入 ), 但 只<br />
能 清 除 故 障 指 示 和 故 障 报 警 信 号 , 不 能 清 除 热 容<br />
量 , 只 有 当 前 热 容 冷 却 到 电 动 机 允 许 起 动 热 容<br />
时 , 电 动 机 才 允 许 被 再 次 起 动 ;<br />
▲ 自 动 复 位 : 过 载 保 护 动 作 后 无 需 进 行 人 工<br />
复 位 , 在 当 前 热 容 冷 却 到 电 动 机 允 许 起 动 热 容<br />
时 , 故 障 指 示 和 故 障 报 警 信 号 会 自 动 清 除 , 自 动<br />
复 位 后 电 动 机 才 允 许 被 再 次 起 动 。<br />
●过 载 热 容 的 快 速 清 除<br />
▲ 无 论 电 动 机 处 于 停 车 或 运 行 状 态 , 只 要 同<br />
时 按 下 CD4 操 作 显 示 模 块 上 的 “ 复 位 ”+“ 停 止 ”<br />
键 , 电 动 机 立 即 停 车 , 并 同 时 清 除 电 机 热 容 ;<br />
▲ 无 论 电 动 机 处 于 停 车 或 运 行 状 态 , 当 控 制<br />
保 护 器 15 # 端 子 设 置 为 紧 急 停 车 状 态 时 , 通 过 该 端<br />
子 输 入 状 态 切 换 信 号 , 电 动 机 会 立 即 停 车 , 并 同<br />
时 清 除 电 机 热 容 ;<br />
▲ 无 论 电 动 机 处 于 停 车 或 运 行 状 态 , 当 控 制<br />
保 护 器 处 于 远 程 控 制 状 态 时 , 在 上 位 机 监 控 软 件<br />
上 发 出 “ 紧 急 停 车 ” 命 令 , 电 动 机 会 立 即 停 车 ,<br />
并 同 时 清 除 电 机 热 容 。<br />
●低 电 压 重 起 动 ( 可 选 功 能 )<br />
低 电 压 重 起 动 功 能 应 能 使 因 低 电 压 故 障 而<br />
停 车 的 电 机 重 新 起 动 。 低 电 压 保 护 后 , 若 在 “ 立<br />
即 重 起 动 失 电 时 间 ” 内 电 压 恢 复 至 低 电 压 重 起 动<br />
设 定 值 (75%Ue、85%Ue、95%) 以 上 时 , 控 制 保 护<br />
器 可 使 电 机 在 规 定 的 “ 立 即 重 起 动 失 电 时 间 t 11”<br />
内 重 新 起 动 ; 低 电 压 保 护 后 , 若 超 过 “ 立 即 重 起<br />
动 失 电 时 间 t 11” 而 在 “ 延 时 重 起 动 延 时 时 间 t 12”<br />
设 定 时 间 内 , 电 压 恢 复 至 低 电 压 重 起 动 设 定 值 以<br />
上 , 则 电 机 按 设 定 的 “ 延 时 重 起 动 延 时 时 间 t 12”<br />
延 时 起 动 ; 若 超 过 “ 延 时 重 起 动 延 时 时 间 t 12” 电<br />
压 恢 复 , 则 电 机 不 再 自 动 重 起 动 。<br />
●控 制 保 护 器 的 控 制 权 限<br />
电 动 机 的 起 停 控 制 有 三 种 方 法 : 通 过 CD4 电<br />
动 机 控 制 保 护 器 本 体 上 控 制 端 子 输 入 起 停 信 号 、<br />
通 过 CD4 操 作 显 示 模 块 上 的 按 键 来 操 作 、 通 过 通<br />
信 接 口 和 上 位 机 软 件 进 行 远 程 “ 软 操 作 ”。<br />
三 种 操 作 方 法 通 过 控 制 保 护 器 上 13# 端 子 来<br />
切 换 控 制 权 限 , 当 13# 端 子 与 9# 端 子 短 接 时 为 “ 远<br />
程 ” 控 制 模 式 , 断 开 时 为 “ 本 地 ” 控 制 模 式 。<br />
前 两 种 方 法 是 在 “ 本 地 ” 模 式 下 操 作 , 后 者<br />
在 “ 远 程 ” 模 式 下 操 作 。<br />
●通 信 功 能 ( 可 选 功 能 )<br />
可 通 过 通 信 口 对 控 制 保 护 器 实 现 远 距 离 遥<br />
控 、 遥 信 、 遥 调 、 遥 测 的 “ 四 遥 ” 功 能 。 通 信 接<br />
口 为 RS485, 通 信 协 议 为 Modbus-RTU 或 Profibus-<br />
DP V0, 也 可 通 过 适 配 器 与 其 它 总 线 , 如<br />
DeviceNet、Profibus 等 联 结 组 网 。<br />
9
其 他 功 能<br />
●遥 调 功 能<br />
能 通 过 上 位 机 远 程 上 传 、 下 载 、 调 节 控 制 保<br />
护 器 保 护 设 定 值 。<br />
●遥 测 功 能<br />
通 过 上 位 机 远 程 测 量 和 查 看 控 制 保 护 器 的 电<br />
量 参 数 。<br />
●遥 控 功 能<br />
通 过 上 位 机 对 控 制 保 护 器 进 行 电 动 机 的 起<br />
动 、 停 车 等 操 作 。<br />
●遥 信 功 能<br />
通 过 上 位 机 对 控 制 保 护 器 的 各 种 信 息 , 如 故<br />
障 记 录 、 起 动 次 数 、 参 数 设 置 等 进 行 查 询 。<br />
●基 本 参 数<br />
一 条 线 路 可 同 时 连 接 32 台 CD4 电 动 机 控 制 保<br />
护 器 ,Modbus 通 信 波 特 率 为 1200、2400、4800、<br />
9600、19200、38400bps 用 户 可 设 定 ,Profibus 通<br />
信 波 特 率 9.6~12Mbps 自 适 应 。<br />
●使 用 Modbus- RTU 模 式 , 可 选 择 奇 校 验 、<br />
偶 校 验 或 无 校 验 。<br />
监 控 主 机<br />
RS232/RS485 转 换 器<br />
Modbus 总 线<br />
10
R<br />
断 外 形 路 尺 器 寸 保 和 护 安 特 装 性 尺 曲 寸 线<br />
● 控 制 保 护 器 本 体 ( 全 系 列 相 同 )<br />
注 : 安 装 方 式 有 2 种 : 标 准 35mm 导 轨 安 装 和 两 只 M4螺 钉 固 定 。<br />
通 信 线 插 头<br />
75<br />
1 2 3 4 5 6 7 8 9<br />
PTC TEST CT0 COM1 CT1 CT2 CT3 COM2 +12V<br />
10 11 12 13 14 15 16 17 18<br />
CD4 电 动 机 控 制 保 护 器<br />
就 绪 运 行 故 障 就 地 通 信<br />
复 位<br />
T<br />
漏 电 测 试<br />
T2<br />
19 20 21 22 23 24 25 26 27<br />
U1 U2 U3 +4~20mA- +DC24V- AC 230V<br />
T1<br />
T3<br />
28 29 30 31 32 33 34 35 36<br />
8<br />
31<br />
15.5<br />
59<br />
2-φ4<br />
11
断 外 形 路 尺 器 寸 保 和 护 安 特 装 性 尺 曲 寸 线<br />
● CD4-200 电 流 互 感 器<br />
60<br />
R CD4-200 电 流 互 感 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
P2<br />
P1<br />
27.3<br />
4-φ5.3<br />
● CD4-450 电 流 互 感 器<br />
75<br />
R CD4-450 电 流 互 感 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
P2<br />
41.3<br />
4-φ5.3<br />
12
R<br />
断 外 形 路 尺 器 寸 保 和 护 安 特 装 性 尺 曲 寸 线<br />
● CD4-100 零 序 互 感 器<br />
75<br />
R CD4-100 零 序 电 流 互 感 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
P2<br />
40<br />
2-φ5.3<br />
● CD4-200、450 零 序 互 感 器<br />
172<br />
CD4-200 零 序 电 流 互 感 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
121<br />
4-φ5.3<br />
13
断 外 形 路 尺 器 寸 保 和 护 安 特 装 性 尺 曲 寸 线<br />
● CD4 操 作 显 示 模 块<br />
安 装 方 式 为 嵌 入 式 面 板 安 装 , 利 用 固 定 件 将 其 固 定 。<br />
94<br />
23.2<br />
39.5<br />
电 源<br />
R<br />
CD4 操 作 显 示 模 块<br />
就 绪 故 障 就 地 通 信<br />
起 动 A<br />
起 动 B<br />
菜 单 / 返 回<br />
确 定<br />
停 止<br />
复 位<br />
28.4<br />
通 信 线 插 头<br />
86<br />
开 孔 尺 寸<br />
14
断 外 形 路 尺 器 寸 保 和 护 安 特 装 性 尺 曲 寸 线<br />
●CD4 手 持 编 程 器<br />
80<br />
36<br />
CD4 手 持 编 程 器<br />
1 2 3<br />
4 5 6<br />
7 8 9<br />
电 源<br />
菜 单<br />
返 回<br />
0 . 删 除 确 定<br />
常 熟 开 关 制 造 有 限 公 司<br />
28<br />
配 合 参 考 表<br />
● 控 制 保 护 器 与 C M1 断 路 器 、CK3 系 列 、SC 系 列 接 触 器 的 配 合 参 考 表<br />
AC400V 的 组 合<br />
电 机 (AC400V)<br />
功 率 kW 电 流 A<br />
0.55 1.6<br />
0.75 2<br />
1.1 2.8<br />
1.5 3.7<br />
2.2 5.3<br />
控 制 保 护 器<br />
型 号 整 定 电 流 范 围 (A)<br />
CD4-100R1<br />
1.25~6.3<br />
CD4-100R1<br />
1.25~6.3<br />
CD4-100R1<br />
1.25~6.3<br />
CD4-100R1<br />
1.25~6.3<br />
CD4-100R1<br />
1.25~6.3<br />
接 触 器 型 号<br />
CK3 系 列 SC 系 列<br />
CK3-09 SC-E02<br />
CK3-09 SC-E02<br />
CK3-09 SC-E02<br />
CK3-09 SC-E02<br />
CK3-09 SC-E02<br />
断 路 器 额 定 电 流<br />
(CM1-M/32002)(A)<br />
6<br />
6<br />
6<br />
6<br />
10<br />
3<br />
4<br />
5.5<br />
7.5<br />
11<br />
15<br />
18.5<br />
7<br />
9<br />
12<br />
16<br />
23<br />
30<br />
37<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R3<br />
CD4-100R3<br />
6.3~25<br />
6.3~25<br />
6.3~25<br />
6.3~25<br />
6.3~25<br />
25~100<br />
25~100<br />
CK3-09<br />
CK3-12<br />
CK3-18<br />
CK3-18<br />
CK3-25<br />
CK3-32<br />
CK3-40<br />
SC-E02<br />
SC-E03<br />
SC-E04<br />
SC- E04<br />
SC- E05<br />
SC-E1<br />
SC-E2<br />
10<br />
16<br />
16<br />
20<br />
32<br />
40<br />
50<br />
22<br />
43<br />
CD4-100R3<br />
25~100<br />
CK3-50<br />
SC-E2S<br />
63<br />
30<br />
59<br />
CD4-100R3<br />
25~100<br />
CK3-65<br />
SC-E3<br />
80<br />
37<br />
72<br />
CD4-100R3<br />
25~100<br />
CK3-80<br />
SC-E4<br />
100<br />
45<br />
85<br />
CD4-100R3<br />
25~100<br />
CK3-105<br />
SC-E5<br />
125<br />
55<br />
105<br />
CD4-200S1<br />
50~200<br />
CK3-125<br />
SC-E6<br />
140<br />
75<br />
140<br />
CD4-200S1<br />
50~200<br />
CK3-150<br />
SC-E7<br />
200<br />
90<br />
110<br />
132<br />
170<br />
210<br />
250<br />
CD4-200S1<br />
CD4-450T1<br />
CD4-450T1<br />
50~200<br />
160~450<br />
160~450<br />
CK3-180<br />
CK3-220<br />
CK3-300<br />
SC-N8<br />
SC-N10<br />
SC-N11<br />
225<br />
250<br />
315<br />
160<br />
300<br />
CD4-450T1<br />
160~450<br />
CK3-400<br />
SC-N12<br />
400<br />
200<br />
340<br />
CD4-450T1<br />
160~450<br />
CK3-400<br />
SC-N12<br />
500<br />
250<br />
420<br />
CD4-450T1<br />
160~450<br />
CK3-600<br />
SC-N14<br />
630<br />
15
配 合 参 考 表<br />
● 控 制 保 护 器 与 NT 熔 断 器 、 CK3 系 列 、SC 系 列 接 触 器 的 配 合 参 考 表<br />
AC690V 的 组 合<br />
电 机 (AC690V)<br />
控 制 保 护 器<br />
接 触 器 型 号<br />
功 率 kW 电 流 A 型 号 整 定 电 流 范 围 (A) CK3 系 列 SC 系 列<br />
1.1<br />
1.5<br />
2.2<br />
3<br />
4<br />
5.5<br />
7.5<br />
11<br />
15<br />
18.5<br />
22<br />
30<br />
37<br />
45<br />
55<br />
75<br />
90<br />
110<br />
132<br />
160<br />
200<br />
250<br />
1.6<br />
2.1<br />
2.8<br />
3.8<br />
4.9<br />
6.7<br />
8.9<br />
12.8<br />
17<br />
21<br />
24<br />
32<br />
39<br />
47<br />
57<br />
77<br />
93<br />
113<br />
134<br />
162<br />
203<br />
250<br />
CD4-100R1<br />
CD4-100R1<br />
CD4-100R1<br />
CD4-100R1<br />
CD4-100R1<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R2<br />
CD4-100R3<br />
CD4-100R3<br />
CD4-100R3<br />
CD4-100R3<br />
CD4-100R3<br />
CD4-100R3<br />
CD4-100R3<br />
CD4-200S1<br />
CD4-200S1<br />
CD4-200S1<br />
CD4-450T1<br />
CD4-450T1<br />
1.25~6.3<br />
1.25~6.3<br />
1.25~6.3<br />
1.25~6.3<br />
1.25~6.3<br />
6.3~25<br />
6.3~25<br />
6.3~25<br />
6.3~25<br />
6.3~25<br />
25~100<br />
25~100<br />
25~100<br />
25~100<br />
25~100<br />
25~100<br />
25~100<br />
50~200<br />
50~200<br />
50~200<br />
160~450<br />
160~450<br />
CK3-09<br />
CK3-09<br />
CK3-09<br />
CK3-09<br />
CK3-09<br />
CK3-12<br />
CK3-18<br />
CK3-32<br />
CK3-40<br />
CK3-50<br />
CK3-50<br />
CK3-65<br />
CK3-80<br />
CK3-105<br />
CK3-105<br />
CK3-125<br />
CK3-125<br />
CK3-180<br />
CK3-220<br />
CK3-300<br />
CK3-300<br />
CK3-400<br />
SC-E02<br />
SC-E02<br />
SC-E02<br />
SC-E02<br />
SC-E02<br />
SC-E03<br />
SC-E04<br />
SC-E1<br />
SC-E2<br />
SC-E2S<br />
SC-E2S<br />
SC-E3<br />
SC-E4<br />
SC-E5<br />
SC-E5<br />
SC-E7<br />
SC-E7<br />
SC-N8<br />
SC-N10<br />
SC-N11<br />
SC-N11<br />
SC-N12<br />
NT 熔 断 器 额 定 电 流 (A)<br />
(660V、50kA)<br />
4<br />
4<br />
6<br />
10<br />
10<br />
16<br />
16<br />
20<br />
32<br />
35<br />
40<br />
50<br />
63<br />
80<br />
100<br />
125<br />
160<br />
200<br />
224<br />
300<br />
355<br />
400<br />
电 气 接 线<br />
主 回 路 接 线 端 子 及 外 置 互 感 器 的 端 子 说 明 :<br />
L1/T1:A 相 电 流 进 线 端 和 出 线 端<br />
L2/T2:B 相 电 流 进 线 端 和 出 线 端<br />
L3/T3:C 相 电 流 进 线 端 和 出 线 端<br />
● 主 回 路 连 接 导 线 参 考 截 面<br />
P1/P2: 电 流 进 线 端 和 出 线 端<br />
S1/S2: 电 流 互 感 器 和 零 序 互 感 器 测 量 信 号 输 出 端<br />
K1/K2: 零 序 互 感 器 测 试 信 号 输 入 端<br />
型<br />
号<br />
CD4-100R1<br />
CD4-100R2<br />
CD4-100R3<br />
CD4-200S1<br />
CD4-450T1<br />
连 接 方 式<br />
电 缆 穿 心<br />
导 线 连 接<br />
导 线 连 接<br />
电 缆<br />
电 气 接 线<br />
● 二 次 端 子 的 定 义<br />
端 子 编 号<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17<br />
18<br />
19<br />
20<br />
21<br />
22<br />
23<br />
24<br />
25<br />
26<br />
27<br />
28<br />
29<br />
30<br />
31<br />
32<br />
33<br />
34<br />
35<br />
36<br />
PTC 热 敏 电 阻 输 入<br />
零 序 互 感 器 测 试 输 出 ( 接 零 序 互 感 器 K1 端 )<br />
零 序 互 感 器 测 量 输 入 ( 接 零 序 互 感 器 S1 端 )<br />
PTC 热 敏 电 阻 、 零 序 互 感 器 测 试 (K2 端 子 )、 测 量 (S2 端 子 ) 接 线 公 共 端<br />
A 相 电 流 互 感 器 信 号 输 入 ( 接 A 相 电 流 互 感 器 S1 端 )<br />
B 相 电 流 互 感 器 信 号 输 入 ( 接 B 相 电 流 互 感 器 S1 端 )<br />
C 相 电 流 互 感 器 信 号 输 入 ( 接 C 相 电 流 互 感 器 S1 端 )<br />
电 流 互 感 器 信 号 输 入 公 共 端 ( 接 A、B、C 相 电 流 互 感 器 S2 端 )<br />
开 关 量 信 号 输 入 公 共 端<br />
可 编 程 输 入 4( 双 DP 通 信 时 为 冗 余 通 信 口 的 S)<br />
可 编 程 输 入 3( 双 DP 通 信 时 为 冗 余 通 信 口 的 B)<br />
可 编 程 输 入 2( 双 DP 通 信 时 为 冗 余 通 信 口 的 A)<br />
本 地 / 异 地 信 号 输 入<br />
复 位 信 号 输 入<br />
外 部 故 障 / 紧 急 停 车 信 号 输 入 ( 由 参 数 设 置 来 选 择 功 能 ) 可 编 程 输 入 1<br />
停 车 信 号 输 入<br />
继 电 器 报 警 输 出<br />
继 电 器 报 警 输 出<br />
继 电 器 控 制 输 出 A<br />
继 电 器 控 制 输 出 B<br />
继 电 器 控 制 输 出 C<br />
继 电 器 控 制 输 出 公 共 端<br />
通 信 地 (S)<br />
通 信 (B)<br />
通 信 (A)<br />
A 相 电 压 信 号 输 入<br />
B 相 电 压 信 号 输 入<br />
C 相 电 压 信 号 输 入<br />
模 拟 量 输 出 +<br />
模 拟 量 输 出 -<br />
直 流 电 源 DC24V 输 入 +<br />
直 流 电 源 DC24V输 入 -<br />
交 流 230V 电 源 输 入<br />
交 流 230V 电 源 输 入<br />
端 子 功 能<br />
起 动 B信 号 输 入 ( 一 般 此 接 线 端 子 不 使 用 , 在 使 用 双 向 电 机 时 , 此 接 线 端 子 定 义 为 逆 向<br />
起 动 接 线 端 子 , 在 使 用 双 速 电 机 时 , 此 接 线 端 子 定 义 为 低 速 起 动 接 线 端 子 )<br />
起 动 A信 号 输 入 ( 在 使 用 一 般 电 机 时 , 此 接 线 端 子 定 义 为 起 动 的 接 线 端 子 , 在 使 用 双 向<br />
电 机 时 , 此 接 线 端 子 定 义 为 正 向 起 动 接 线 端 子 , 在 使 用 双 速 电 机 时 , 此 接 线 端 子 定 义<br />
为 高 速 起 动 接 线 端 )<br />
AC-15:24V/5A、120V/5A、230V/2A;<br />
DC-13:24V/2A、60V/0.55A、125V/0.25A;<br />
● 二 次 连 接 导 线 参 考 截 面<br />
单 芯 绞 合 电 缆<br />
软 电 缆 ( 带 / 不 带 导 线 套 管 )<br />
2 2<br />
1×(0.5~4.0)mm ,2×(0.5~2.5)mm<br />
2 2<br />
1×(0.5~2.5)mm ,2×(0.5~15)mm<br />
17
断 电 气 路 接 器 线 保 护 特 性 曲 线<br />
● 直 接 起 动<br />
RS485 通 信 接 口<br />
A 相 电 压 B 相 电 压 C 相 电 压<br />
信 号 输 入 信 号 输 入 信 号 输 入<br />
4~20mA 模 拟<br />
信 号 输 出<br />
开 关 量 输 断 路 器 状<br />
入 公 共 端 态 输 入<br />
KM1 状 本 地 / 异<br />
态 输 入 地 控 制<br />
复 位<br />
外 部 故 障<br />
紧 急 停 车<br />
停 车<br />
起 动<br />
QF<br />
QF KM1 SW SB4 SB3 SB2 SB1<br />
25 26 27<br />
28 29 30 31 32 9<br />
10 11 12 13 14 15 16 17 18<br />
1 3 5<br />
KM1 2 4 6<br />
S B A<br />
U1 U2 U3<br />
+4~20mA- +12V<br />
R<br />
CD4 电 动 机 控 制 保 护 器<br />
PTC TEST CTO COM1 CT1 CT2 CT3 COM2<br />
+DC24V-<br />
AC230V<br />
1 2 3 4 5 6 7 8 19 20 21 22 23 24 33 34 35 36<br />
H2<br />
KM1<br />
H1<br />
L<br />
FU<br />
N<br />
U1 V1 W1<br />
M<br />
3~<br />
电 机 工 作 回 路 PTC 热 敏 零 序 互 感 零 序 互 感 零 序 、 热 A 相 电 流 B 相 电 流 C 相 电 流 三 相 电 流<br />
主 回 路 控 制<br />
电 流 互 感 器 外 置 时 不 接 电 阻 信 号 器 试 验 信 器 试 验 信 敏 电 阻 信 号 信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 入 故 障 报 警 指 示 灯 接 触 器 和 控<br />
L1、T1、 L2、 T2、 L3、<br />
T3 输 入 号 输 出 号 输 入 输 入 公 共 端 电 流 互 感 器 外 置 方 式 用<br />
制 指 示 灯<br />
继 电 器 输<br />
出 公 共 端<br />
电 源<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
QF<br />
FU<br />
KM1<br />
断 路 器<br />
熔 断 器<br />
接 触 器<br />
SB1<br />
SB2<br />
SB3<br />
起 动 按 钮<br />
停 车 按 钮<br />
紧 急 停 车 / 外 部 故 障 按 钮<br />
H1<br />
H2<br />
电 机 运 行 指 示 灯<br />
故 障 指 示 灯<br />
SW<br />
本 地 / 异 地 开 关<br />
SB4<br />
复 位 按 钮<br />
18
断 电 气 路 接 器 线 保 护 特 性 曲 线<br />
● Y/△ 降 压 起 动<br />
QF<br />
A 相 电 压 B 相 电 压 C 相 电 压 4~20mA 模 拟<br />
RS485 通 信 接 口<br />
信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 出<br />
开 关 量 输 断 路 器 状 KM2 状 KM1 状 本 地 / 异<br />
入 公 共 端 态 输 入 态 输 入 态 输 入<br />
复 位<br />
地 控 制<br />
外 部 故 障<br />
紧 急 停 车<br />
停 车<br />
起 动<br />
QF KM2 KM1 SW SB4 SB3 SB2 SB1<br />
25 26 27 28 29 30 31 32 9 10 11 12 13 14 15 16 17 18<br />
1 3 5<br />
KM3<br />
2 4 6<br />
S B A U1 U2 U3 +4~20mA- +12V<br />
R<br />
CD4 电 动 机 控 制 保 护 器<br />
PTC TEST CTO COM1 CT1 CT2 CT3 COM2<br />
+DC24V-<br />
AC230V<br />
1 2 3 4 5 6 7 8 19 20 21 22 23 24 33 34 35 36<br />
KM2 KM1<br />
H4 KM1 KM2<br />
H1<br />
H2<br />
KM3<br />
H3<br />
FU<br />
M<br />
3~<br />
电 机 工 作 回 路 PTC 热 敏 零 序 互 感 零 序 互 感 零 序 、 热 A 相 电 流 B 相 电 流 C 相 电 流 三 相 电 流<br />
电 流 互 感 器 外 置 时 不 接 电 阻 信 号 器 试 验 信 器 试 验 信 敏 电 阻 信 号 信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 入<br />
L1、T1、 L2、 T2、 L3、<br />
T3 输 入 号 输 出 号 输 入 输 入 公 共 端 电 流 互 感 器 外 置 方 式 用<br />
故 障 报 警 指 示 灯<br />
星 形 控 制 接 触 器<br />
和 控 制 指 示 灯<br />
三 角 形 控 制 接 触 主 回 路 控 制 接 触 继 电 器 输<br />
器 和 控 制 指 示 灯 器 和 控 制 指 示 灯 出 公 共 端<br />
电 源<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
QF<br />
FU<br />
KM1<br />
KM2<br />
断 路 器<br />
熔 断 器<br />
接 触 器<br />
接 触 器<br />
SB1<br />
SB2<br />
SB3<br />
SB4<br />
起 动 按 钮<br />
停 车 按 钮<br />
紧 急 停 车 / 外 部 故 障 按 钮<br />
复 位 按 钮<br />
H1<br />
H2<br />
H3<br />
H4<br />
星 形 运 行 指 示 灯<br />
三 角 形 运 行 指 示 灯<br />
电 机 运 行 指 示 灯<br />
故 障 指 示 灯<br />
KM3 接 触 器 SW<br />
本 地 / 异 地 开 关<br />
19
断 电 气 路 接 器 线 保 护 特 性 曲 线<br />
● 电 阻 降 压 起 动<br />
RS485 通 信 接 口<br />
A 相 电 压 B 相 电 压 C 相 电 压 4~20mA 模 拟<br />
信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 出<br />
开 关 量 输 断 路 器 状 KM2 状 KM1 状 本 地 / 异<br />
入 公 共 端 态 输 入 态 输 入 态 输 入 地 控 制<br />
复 位<br />
外 部 故 障<br />
紧 急 停 车<br />
停 车<br />
起 动<br />
QF<br />
QF KM2 KM1 SW SB4 SB3 SB2 SB1<br />
1 3 5<br />
KM1<br />
2 4 6<br />
1 3 5<br />
KM2<br />
2 4 6<br />
R<br />
CD4 电 动 机 控 制 保 护 器<br />
25 26 27 28 29 30 31 32 9 10 11 12 13 14 15 16 17 18<br />
S B A U1 U2 U3 +4~20mA- +12V<br />
PTC TEST CTO COM1 CT1 CT2 CT3 COM2<br />
+DC24V- AC230V<br />
1 2 3 4 5 6 7 8 19 20 21 22 23 24 33 34 35 36<br />
FU<br />
M<br />
3~<br />
电 机 工 作 回 路 PTC 热 敏 零 序 互 感 零 序 互 感 零 序 、 热 A 相 电 流 B 相 电 流 C 相 电 流 三 相 电 流<br />
电 流 互 感 器 外 置 时 不 接 电 阻 信 号 器 试 验 信 器 试 验 信 敏 电 阻 信 号 信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 入<br />
L1、T1、 L2、 T2、 L3、<br />
T3 输 入 号 输 出 号 输 入 输 入 公 共 端 电 流 互 感 器 外 置 方 式 用<br />
故 障 报 警 指 示 灯<br />
主 回 路 控 制 接 触 电 阻 转 换 控 制 接 触<br />
器 和 控 制 指 示 灯 器 和 控 制 指 示 灯<br />
继 电 器 输<br />
出 公 共 端<br />
电 源<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
QF<br />
断 路 器<br />
SB1<br />
起 动 按 钮<br />
H1<br />
电 机 运 行 指 示 灯<br />
FU<br />
熔 断 器<br />
SB2<br />
停 车 按 钮<br />
H2<br />
低 压 运 行 指 示 灯<br />
KM1<br />
接 触 器<br />
SB3<br />
紧 急 停 车 / 外 部 故 障 按 钮<br />
H3<br />
故 障 指 示 灯<br />
KM2<br />
接 触 器<br />
SB4<br />
复 位 按 钮<br />
SW<br />
本 地 / 异 地 开 关<br />
20
电 气 接 线<br />
● 自 耦 变 压 器 降 压 起 动<br />
RS485 通 信 接 口<br />
A 相 电 压 B 相 电 压 C 相 电 压 4~20mA 模 拟<br />
信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 出<br />
开 关 量 输 断 路 器 状 KM2 状 KM1 状 本 地 / 异<br />
入 公 共 端 态 输 入 态 输 入 态 输 入 地 控 制<br />
复 位<br />
外 部 故 障<br />
紧 急 停 车<br />
停 车<br />
起 动<br />
R<br />
CD4 电 动 机 控 制 保 护 器<br />
FU<br />
M<br />
3~<br />
电 机 工 作 回 路 PTC 热 敏 零 序 互 感 零 序 互 感 零 序 、 热 A 相 电 流 B 相 电 流 C 相 电 流 三 相 电 流<br />
电 流 互 感 器 外 置 时 不 接 电 阻 信 号 器 试 验 信 器 试 验 信 敏 电 阻 信 号 信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 入<br />
L1、T1、 L2、 T2、 L3、<br />
T3 输 入 号 输 出 号 输 入 输 入 公 共 端 电 流 互 感 器 外 置 方 式 用<br />
故 障 报 警 指 示 灯<br />
电 压 转 换 控 制 接 触<br />
器 和 控 制 指 示 灯<br />
主 回 路 控 制 接 触<br />
器 和 控 制 指 示 灯<br />
继 电 器 输<br />
出 公 共 端<br />
电 源<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
QF<br />
断 路 器<br />
SB1<br />
起 动 按 钮<br />
H1<br />
低 压 运 行 指 示 灯<br />
FU<br />
熔 断 器<br />
SB2<br />
停 车 按 钮<br />
H2<br />
低 压 运 行 指 示 灯<br />
KM1<br />
接 触 器<br />
SB3<br />
紧 急 停 车 / 外 部 故 障 按 钮<br />
H3<br />
电 机 运 行 指 示 灯<br />
KM2<br />
接 触 器<br />
SB4<br />
复 位 按 钮<br />
H4<br />
故 障 指 示 灯<br />
KM3 接 触 器 SW<br />
本 地 / 异 地 开 关<br />
21
电 断 气 路 接 器 线 保 护 特 性 曲 线<br />
● 可 逆 换 向 起 动<br />
RS485 通 信 接 口<br />
A 相 电 压 B 相 电 压 C 相 电 压<br />
信 号 输 入 信 号 输 入 信 号 输 入<br />
4~20mA 模 拟<br />
信 号 输 出<br />
开 关 量 输 断 路 器 状<br />
入 公 共 端 态 输 入<br />
KM2 状<br />
态 输 入<br />
KM1 状<br />
态 输 入<br />
本 地 / 异<br />
地 控 制<br />
复 位<br />
外 部 故 障<br />
紧 急 停 车<br />
停 车<br />
反 转<br />
起 动<br />
起 动<br />
正 转<br />
QF<br />
QF KM2 KM1 SW SB5 SB4 SB3 SB2 SB1<br />
KM2<br />
1 3 5<br />
2 4 6<br />
KM1<br />
1 3 5<br />
2 4 6<br />
25 26 27<br />
S B A<br />
28 29 30 31 32 9 10 11 12 13 14 15 16 17 18<br />
U1 U2 U3 +4~20mA- +12V<br />
R<br />
CD4 电 动 机 控 制 保 护 器<br />
PTC TEST CTO COM1 CT1 CT2 CT3 COM2<br />
+DC24V-<br />
AC230V<br />
1 2 3 4 5 6 7 8 19 20 21 22 23 24 33 34 35 36<br />
KM2<br />
KM1<br />
H3<br />
KM1<br />
KM2<br />
H1<br />
H2<br />
L<br />
FU<br />
N<br />
U1 V1 W1<br />
M<br />
3~<br />
电 机 工 作 回 路<br />
电 流 互 感 器 外 置 时 不 接<br />
L1、T1、 L2、 T2 、 L3、<br />
T3<br />
PTC 热 敏 零 序 互 感<br />
电 阻 信 号 器 试 验 信<br />
输 入 号 输 出<br />
零 序 互 感 零 序 、 热<br />
器 试 验 信 敏 电 阻 信 号<br />
号 输 入 输 入 公 共 端<br />
A 相 电 流 B 相 电 流 C 相 电 流 三 相 电 流<br />
信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 入<br />
电 流 互 感 器 外 置 方 式 用<br />
故 障 报 警 指 示 灯<br />
正 转 控 制<br />
接 触 器 和<br />
控 制 指 示 灯<br />
反 转 控 制<br />
接 触 器 和<br />
控 制 指 示 灯<br />
继 电 器 输<br />
出 公 共 端<br />
电 源<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
QF<br />
断 路 器<br />
SB2<br />
反 转 起 动 按 钮<br />
H2<br />
反 转 运 行 指 示 灯<br />
FU<br />
熔 断 器<br />
SB3<br />
停 车 按 钮<br />
H3<br />
故 障 指 示 灯<br />
KM1<br />
接 触 器<br />
SB4<br />
紧 急 停 车 / 外 部 故 障 按 钮<br />
SW<br />
本 地 / 异 地 开 关<br />
KM2<br />
接 触 器<br />
SB5<br />
复 位 按 钮<br />
SB1<br />
正 转 起 动 按 钮<br />
H1<br />
正 转 运 行 指 示 灯<br />
22
电 断 气 路 接 器 线 保 护 特 性 曲 线<br />
● 变 极 双 速 电 机 双 速 起 动<br />
RS485 通 信 接 口<br />
A 相 电 压 B 相 电 压 C 相 电 压<br />
信 号 输 入 信 号 输 入 信 号 输 入<br />
4~20mA 模 拟<br />
信 号 输 出<br />
开 关 量 输 断 路 器 状<br />
入 公 共 端 态 输 入<br />
KM2 状<br />
态 输 入<br />
KM1 状<br />
态 输 入<br />
本 地 / 异<br />
地 控 制<br />
复 位<br />
外 部 故 障<br />
紧 急 停 车<br />
停 车<br />
起 动<br />
( 低 速 )<br />
起 动<br />
( 高 速 )<br />
R<br />
CD4 电 动 机 控 制 保 护 器<br />
FU<br />
KM3<br />
M<br />
3~<br />
电 机 工 作 回 路<br />
电 流 互 感 器 外 置 时 不 接<br />
L1、T1、 L2、 T2、 L3、<br />
T3<br />
PTC 热 敏 零 序 互 感<br />
电 阻 信 号 器 试 验 信<br />
输 入 号 输 出<br />
零 序 互 感 零 序 、 热<br />
器 试 验 信 敏 电 阻 信 号<br />
号 输 入 输 入 公 共 端<br />
A 相 电 流 B 相 电 流 C 相 电 流 三 相 电 流<br />
信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 入<br />
电 流 互 感 器 外 置 方 式 用<br />
高 速 控 制 接 触 低 速 控 制 接 触 器 高 速 控 制 接 触<br />
故 障 报 警 指 示 灯<br />
器 和 控 制 指 示 灯 和 控 制 指 示 灯 器 和 控 制 指 示 灯<br />
继 电 器 输<br />
出 公 共 端<br />
电 源<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
QF<br />
断 路 器<br />
SB1<br />
高 速 起 动 按 钮<br />
H1<br />
高 速 运 行 指 示 灯<br />
FU<br />
熔 断 器<br />
SB2<br />
低 速 起 动 按 钮<br />
H2<br />
低 速 运 行 指 示 灯<br />
KM1<br />
接 触 器<br />
SB3<br />
停 车 按 钮<br />
H3<br />
电 机 运 行 指 示 灯<br />
KM2<br />
接 触 器<br />
SB4<br />
紧 急 停 车 / 外 部 故 障 按 钮<br />
H4<br />
故 障 指 示 灯<br />
KM3<br />
接 触 器<br />
SB5<br />
复 位 按 钮<br />
SW<br />
本 地 / 异 地 开 关<br />
23
电 气 接 线<br />
● 单 绕 组 双 速 电 机 双 速 起 动<br />
RS485 通 信 接 口<br />
A 相 电 压 B 相 电 压 C 相 电 压<br />
信 号 输 入 信 号 输 入 信 号 输 入<br />
4~20mA 模 拟<br />
信 号 输 出<br />
开 关 量 输 断 路 器 状<br />
入 公 共 端 态 输 入<br />
KM2 状 KM1 状<br />
态 输 入 态 输 入<br />
本 地 / 异<br />
地 控 制<br />
复 位<br />
外 部 故 障<br />
紧 急 停 车<br />
停 车<br />
起 动<br />
( 低 速 )<br />
起 动<br />
( 高 速 )<br />
QF<br />
QF KM2 KM1 SW SB5 SB4 SB3 SB2 SB1<br />
25 26 27<br />
28 29 30 31 32 9<br />
10 11 12 13 14 15 16 17 18<br />
S B A<br />
U1 U2 U3<br />
+4~20mA- +12V<br />
R<br />
CD4 电 动 机 控 制 保 护 器<br />
PTC TEST CTO COM1 CT1 CT2 CT3 COM2<br />
+DC24V-<br />
AC230V<br />
1 2 3 4 5 6 7 8 19 20 21 22 23 24 33 34 35 36<br />
KM2<br />
KM1<br />
H3<br />
KM1<br />
KM2<br />
H1<br />
H2<br />
1 3 5 1 3 5<br />
L<br />
FU<br />
KM2<br />
KM1<br />
2 4 6 2 4 6<br />
N<br />
U1 V1 W1 U2 V2 W2<br />
M<br />
3~<br />
电 机 工 作 回 路 PTC 热 敏 零 序 互 感 零 序 互 感 零 序 、 热 A 相 电 流 B 相 电 流 C 相 电 流 三 相 电 流<br />
高 速 控 制 低 速 控 制<br />
电 流 互 感 器 外 置 时 不 接 电 阻 信 号 器 试 验 信 器 试 验 信 敏 电 阻 信 号 信 号 输 入 信 号 输 入 信 号 输 入 信 号 输 入 故 障 报 警 指 示 灯 接 触 器 和 接 触 器 和<br />
L1、T1、 L2、 T2、 L3、<br />
T3 输 入 号 输 出 号 输 入 输 入 公 共 端 电 流 互 感 器 外 置 方 式 用<br />
控 制 指 示 灯 控 制 指 示 灯<br />
继 电 器 输<br />
出 公 共 端<br />
电 源<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
文 字<br />
符 号<br />
名 称<br />
QF<br />
断 路 器<br />
SB2<br />
低 速 起 动 按 钮<br />
H2<br />
低 速 运 行 指 示 灯<br />
FU<br />
熔 断 器<br />
SB3<br />
停 车 按 钮<br />
H3<br />
故 障 指 示 灯<br />
KM1<br />
接 触 器<br />
SB4<br />
紧 急 停 车 / 外 部 故 障 按 钮<br />
SW<br />
本 地 / 异 地 开 关<br />
KM2<br />
SB1<br />
接 触 器<br />
高 速 起 动 按 钮<br />
SB5<br />
H1<br />
复 位 按 钮<br />
高 速 运 行 指 示 灯<br />
24
订 货 规 范<br />
一 、 用 户 务 必 确 认 对 产 品 技 术 资 料 已 有 详 细 了 解 , 并 应 根 据 产 品 将 来 使 用 的 场 合 , 按 “ 订 货 规 范 ” 表 订 货 。<br />
二 、 产 品 整 定 参 数 出 厂 时 按 “ 出 厂 整 定 值 ” 表 设 定 。<br />
订 货 规 范<br />
( 请 在 内 填 上 数 字 ,□ 打 √)<br />
用 户 单 位<br />
型 号<br />
CD4-100R1 □ 订 货 台 数 台<br />
CD4-100R2<br />
□ 订 货 台 数 台<br />
CD4-100R3<br />
□ 订 货 台 数 台<br />
CD4-200S1<br />
□ 订 货 台 数 台<br />
CD4-450T1<br />
□ 订 货 台 数 台<br />
订 货 日 期<br />
整 定 参 数 的 设 定 可 通 过 :<br />
1CD4 操 作 显 示 模 块 ( 固 定 安 装 , 一 对 一 连 接 )<br />
2CD4 手 持 编 程 器 ( 手 持 , 一 对 多 逐 台 连 接 )<br />
3 通 过 上 位 机 与 本 体 通 信 直 接 设 定 。<br />
基 本 功 能<br />
过 载 保 护 欠 载 保 护 堵 转 保 护 不 平 衡 保 护 断 相 保 护<br />
PTC 过 热 保 护 每 小 时 起 动 次 数 保 护 外 部 故 障 保 护<br />
选 择 功 能<br />
接 地 故 障 保 护 功 能<br />
剩 余 电 流 保 护 功 能<br />
电 压 功 能<br />
□<br />
□<br />
□<br />
选 择 其 中 之 一<br />
通 信 功 能<br />
□<br />
若 需 Profibus-DP 通 信 , 请 注 明<br />
选 择 附 件<br />
CD4 操 作 显 示 模 块<br />
CD4 手 持 编 程 器<br />
只<br />
只<br />
用 户 按 需 选 择 , 但 每 批 至 少 配 置 一 只 操 作 显 示 模 块<br />
或 一 只 手 持 编 程 器 用 于 参 数 设 定<br />
27<br />
25
订 货 规 范<br />
出 厂 整 定 值<br />
设 定 参 数 设 定 范 围 预 设 值<br />
过 载 保 护<br />
电 动 机 额 定 电 流<br />
1.25~6.3A<br />
6.3~25A<br />
25~100A<br />
50~200A<br />
160~450A<br />
(CD4-100R1)<br />
(CD4-100R2)<br />
(CD4-100R3)<br />
(CD4-200S1)<br />
(CD4-450T1)<br />
1.25A<br />
6.3A<br />
25A<br />
50A<br />
160A<br />
过 载 脱 扣 级 别<br />
10A/10/15/20/25/30<br />
10<br />
过 载 保 护 复 位 方 式<br />
手 动 / 自 动<br />
手 动<br />
过 载 保 护 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
欠 载 保 护 整 定 值<br />
20% ~ 80%Ir1+off(0)<br />
20% Ir1<br />
欠 载 保 护<br />
欠 载 保 护 动 作 时 间<br />
欠 载 保 护 故 障 复 位 方 式<br />
1~<br />
30s<br />
手 动 / 自 动<br />
10s<br />
手 动<br />
欠 载 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
堵 转 保 护 整 定 值<br />
300% ~ 800%Ir1+off(0)<br />
800% Ir1<br />
堵 转 保 护<br />
堵 转 保 护 动 作 时 间<br />
堵 转 保 护 故 障 复 位 方 式<br />
0.2~<br />
13s<br />
手 动 / 自 动<br />
5s<br />
手 动<br />
堵 转 保 护 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
电 流 不 平 衡 度<br />
20%~80%+off(0)<br />
20%<br />
不 平 衡 保 护<br />
动 作 时 间<br />
故 障 复 位 方 式<br />
4s<br />
手 动 / 自 动<br />
4s<br />
手 动<br />
保 护 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
断 相 保 护<br />
on/off<br />
on<br />
断 相 保 护<br />
动 作 时 间<br />
故 障 复 位 方 式<br />
100ms<br />
手 动 / 自 动<br />
100ms<br />
手 动<br />
保 护 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
PTC 保 护<br />
on/off<br />
on<br />
PTC 过 热 保 护<br />
PTC 保 护 故 障 复 位 方 式<br />
手 动 / 自 动<br />
手 动<br />
PTC保 护 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
外 部 故 障<br />
on/off<br />
on<br />
外 部 故 障<br />
外 部 故 障 动 作 时 间<br />
外 部 故 障 复 位 方 式<br />
1~<br />
60s<br />
手 动 / 自 动<br />
30s<br />
手 动<br />
外 部 故 障 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
每 小 时 起 动 次 数<br />
1~<br />
30 次 +off(0)<br />
5 次<br />
起 动 次 数 保 护<br />
起 动 次 数 保 护 复 位 方 式<br />
手 动 / 自 动<br />
手 动<br />
起 动 次 数 保 护 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
26
订 货 规 范<br />
出 厂 整 定 值 ( 续 表 )<br />
设 定 参 数<br />
设 定 范 围<br />
预 设 值<br />
接 地 故 障 保 护<br />
on/off<br />
on<br />
三 相 电 流 差 动 检 测 值<br />
40% ~ 80% Ir1+off(0)<br />
40% Ir1<br />
接 地 故 障 保 护<br />
三 相 电 流 差 动 检 测 动 作 时 间<br />
三 相 电 流 差 动 检 测 起 动 不 驱 动 时 间<br />
0.1/0.2/0.3/0.4s<br />
0~<br />
30s<br />
0.1s<br />
30s<br />
三 相 电 流 差 动 检 测 故 障 复 位 方 式<br />
手 动<br />
手 动<br />
三 相 电 流 差 动 检 测 保 护 动 作 方 式<br />
跳 闸 / 报 警<br />
跳 闸<br />
剩 余 电 流 保 护<br />
on/off<br />
on<br />
剩 余 电 流 检 测 整 定 值<br />
0.3/0.5/1/3/10A<br />
0.3A<br />
剩 余 电 流 保 护<br />
剩 余 电 流 检 测 动 作 时 间<br />
剩 余 电 流 检 测 起 动 不 驱 动 时<br />
瞬 动 (
全 国 一 级 经 销 商 明 细 表<br />
北 京<br />
北 京 欣 凯 通 机 电 有 限 公 司 010-66162644<br />
北 京 市 北 方 森 源 电 气 有 限 责 任 公 司 010-87581702<br />
天 津<br />
天 津 市 强 强 电 器 科 技 有 限 公 司 022-83715527<br />
上 海<br />
上 海 企 开 电 器 设 备 有 限 公 司 021-56319844<br />
上 海 森 昊 电 气 有 限 公 司 021-54791857<br />
上 海 泰 耀 机 电 设 备 有 限 公 司 021-57428230<br />
上 海 华 启 电 气 设 备 有 限 公 司 021-56319844<br />
上 海 斐 格 电 气 有 限 公 司 021-24205696<br />
福 建<br />
泉 州 市 恒 源 电 力 设 备 有 限 公 司 0595-22587087<br />
厦 门 亿 合 电 器 有 限 公 司 0592-5223466<br />
浙 江<br />
杭 州 华 森 电 器 有 限 公 司 0571-86969090<br />
杭 州 天 源 机 电 设 备 有 限 公 司 0571-87244850<br />
乐 清 市 新 格 电 气 有 限 公 司 0577-62727313<br />
宁 波 市 江 东 腾 辉 电 器 有 限 公 司 0574-87890910<br />
安 徽<br />
合 肥 皖 为 电 气 设 备 工 程 有 限 责 任 公 司 0551-62884402<br />
江 苏<br />
南 京 扬 力 电 器 有 限 公 司 025-84585297<br />
南 京 兰 珀 电 气 工 程 有 限 公 司 025-85283021<br />
常 州 市 中 环 电 器 有 限 公 司 0519-88867161<br />
镇 江 兆 丰 电 器 有 限 公 司 0511-88320888<br />
苏 州 市 机 电 设 备 有 限 责 任 公 司 0512-67202006<br />
苏 州 苏 新 机 电 设 备 有 限 公 司 0512-67571866<br />
苏 州 市 中 信 机 电 设 备 有 限 公 司 0512-65236366<br />
苏 州 明 大 机 电 有 限 公 司 0512-65833162<br />
无 锡 市 法 德 兰 电 器 成 套 公 司 0510-82736734<br />
盐 城 市 科 宇 电 气 有 限 公 司 0515-89800508<br />
连 云 港 市 希 门 自 动 化 电 器 设 备 有 限 公 司 0518-85013959<br />
徐 州 泛 得 电 子 有 限 公 司 0516-83861527<br />
南 通 正 源 电 气 有 限 公 司 0513-85030391<br />
扬 州 通 润 电 气 设 备 有 限 公 司 0514-87895515<br />
常 熟 市 中 通 电 力 设 备 有 限 责 任 公 司 0512-52853511<br />
常 熟 市 润 源 电 气 设 备 销 售 有 限 公 司 0512-52110269<br />
常 熟 市 创 达 电 气 物 资 有 限 责 任 公 司 0512-52728292<br />
海 安 县 巨 龙 工 贸 有 限 公 司 13328080061<br />
山 东<br />
莱 芜 汇 鑫 实 业 有 限 公 司 13863410777<br />
山 东 亘 源 电 力 工 程 有 限 公 司 0531-86018833<br />
淄 博 新 能 机 电 设 备 有 限 公 司 0533-2186118<br />
济 南 久 业 电 气 设 备 有 限 公 司 0531-85869178<br />
烟 台 信 谊 电 气 技 术 有 限 公 司 0535-6105866<br />
江 苏 华 晟 电 器 设 备 有 限 公 司 山 东 电 气 技 术 中 心 0531-88950385<br />
江 西<br />
江 西 佳 创 实 业 有 限 公 司 0791-88317951<br />
广 东<br />
广 州 市 友 朋 电 气 设 备 有 限 公 司 020-34527080<br />
佛 山 市 君 鹏 机 电 设 备 有 限 公 司 0757-83811990<br />
佛 山 市 嘉 合 贸 易 有 限 公 司 0757-83397660<br />
东 莞 市 运 通 泰 电 气 科 技 有 限 公 司 0769-22028877<br />
深 圳 市 华 冠 电 器 销 售 有 限 公 司 0755-83928099<br />
众 业 达 电 气 股 份 有 限 公 司 ( 含 子 公 司 ) 0754-88739922<br />
汕 头 市 新 兴 工 业 配 套 材 料 有 限 公 司 0754-88681888<br />
湖 南<br />
长 沙 常 开 电 气 有 限 公 司 0731-84699925<br />
长 沙 市 康 发 电 器 有 限 公 司 0731-84422858<br />
湖 北<br />
武 汉 万 千 新 能 电 气 有 限 公 司 027-87312243<br />
武 汉 圣 天 科 技 有 限 公 司 027-82706552<br />
广 西<br />
南 宁 市 德 控 机 电 设 备 有 限 责 任 公 司 0771-3212829<br />
河 北<br />
河 北 华 尔 电 气 有 限 公 司 0311-87227761<br />
河 南<br />
河 南 中 电 电 器 有 限 公 司 0371-66965984<br />
河 南 航 天 机 电 数 字 有 限 公 司 0371-63329025<br />
四 川<br />
成 都 慧 永 电 器 成 套 设 备 有 限 公 司 028-68003527<br />
陕 西<br />
陕 西 新 力 源 电 气 有 限 公 司 029-88348089<br />
西 安 西 菱 电 器 机 械 设 备 有 限 公 司 029-88320213<br />
云 南<br />
昆 明 惠 尔 电 气 有 限 公 司 0871-63835808<br />
宁 夏<br />
银 川 同 正 电 气 有 限 公 司 0951-6014483<br />
甘 肃<br />
天 水 上 联 电 器 成 套 有 限 公 司 0938-8381068<br />
山 西<br />
山 西 万 里 顺 贸 易 有 限 公 司 0351-6521630<br />
山 西 常 顺 电 器 销 售 服 务 有 限 公 司 0351-7023860<br />
新 疆<br />
新 疆 德 控 电 气 有 限 公 司 0991-5588266<br />
辽 宁<br />
沈 阳 市 新 业 物 资 实 业 公 司 024-22734762<br />
鞍 山 市 耐 特 机 电 系 统 工 程 有 限 公 司 0412-5230221<br />
吉 林<br />
长 春 市 金 蟾 经 贸 有 限 公 司 0431-84788961<br />
黑 龙 江<br />
哈 尔 滨 北 低 日 月 机 电 设 备 有 限 公 司 0451-88387734<br />
内 蒙 古<br />
包 头 市 杰 德 自 动 化 工 程 有 限 公 司 0472-6180955<br />
内 蒙 古 宇 欣 机 电 科 技 有 限 公 司 0471-6512281<br />
海 南<br />
海 南 华 胜 电 气 设 备 有 限 公 司 0898-66226803
常 熟 开 关<br />
持 续 超 越<br />
国 家 创 新 型 试 点 企 业<br />
国 家 重 点 高 新 技 术 企 业<br />
全 国 企 事 业 知 识 产 权 示 范 单 位<br />
全 国 守 合 同 重 信 用 企 业<br />
国 家 科 学 技 术 进 步 二 等 奖 获 得 者<br />
2013.06<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG.CO.,LTD. ( FORMERCHANGSHUSWITCHGEARPLANT)<br />
ADDRESS:NO.8JIANYEROADCHANGSHU,JIANGSU,P.R.CHINA<br />
URL:HTTP://WWW.RIYUE.COM.CN<br />
E-MAIL:cskg0001@cs-kg.com<br />
POST CODE:215500<br />
因 产 品 技 术 需 不 断 改 进 , 所 有 数 据 应 以 本 公 司 技 术 部 门 最 新 确 认 为 准 。<br />
本 产 品 样 本 的 版 权 和 解 释 权 属 常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )。<br />
All technical data of productsshouldbe subject to final confirmation of our technical department.<br />
Publishingof this product catalogue and explaination of all details will be reserved by Changshu Switchgear<br />
Mfg. Co.,Ltd. ( former Changshu Switchgear Plant)<br />
.
