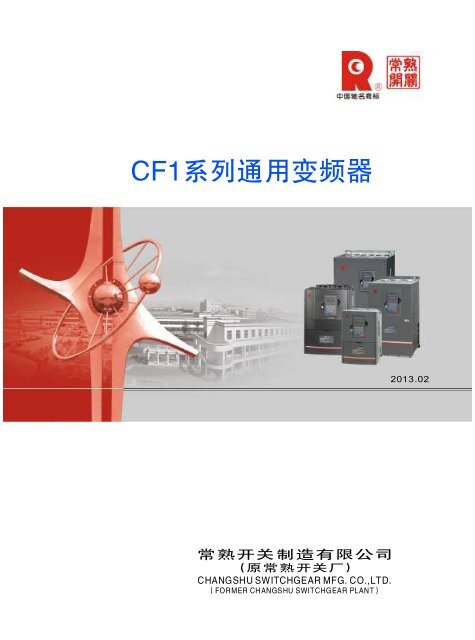

CF1 系 列 通 用 变 频 器<br />
2013.02<br />
常 熟 开 关 制 造 有 限 公 司<br />
( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG. CO.,LTD.<br />
(FORMER CHANGSHU SWITCHGEARPLANT)
StateTorch Plan KeyHigh-tech<br />
Enterprise<br />
QualityManagement System Certificate<br />
Environmental Management<br />
System Certificate<br />
OccupationalHealthAndSafety<br />
ManagementSystem Certificate<br />
National Enterprise Technology Center<br />
China Well-known Trademark<br />
Certificate OfConformity For<br />
MeasurementManagement Systems<br />
National Innovative Pilot Enterprise<br />
Postdoctoral Programme
公 司 简 介<br />
Introduction<br />
常 熟 开 关 制 造 有 限 公 司 是 国 有 资 产 参 股 的 电 器 制 造 企 业 、“ 国 家 重 点 高 新 技 术 企<br />
业 ”, 占 地 约 300 亩 , 员 工 1685 人 。 主 要 生 产 中 低 压 电 器 元 件 、 工 控 产 品 、 太 阳 能 光 伏<br />
逆 变 器 、 成 套 装 置 等 , 可 以 为 您 提 供 “ 智 能 配 电 系 统 三 位 一 体 完 整 的 解 决 方 案 ”。<br />
公 司 建 有 博 士 后 科 研 工 作 站 、 省 级 企 业 技 术 中 心 和 江 苏 省 电 器 控 制 工 程 中 心 , 具<br />
有 一 支 以 博 士 、 硕 士 、 本 科 生 为 主 的 多 层 次 研 发 队 伍 , 工 程 技 术 人 员 占 企 业 员 工 总 数<br />
的 50% 左 右 。 公 司 拥 有 先 进 的 模 具 制 造 、 零 部 件 自 动 化 生 产 、 断 路 器 装 配 自 动 检 测 流<br />
水 线 等 一 大 批 先 进 的 制 造 和 试 验 检 测 设 备 ; 实 施 以 ERP 管 理 为 重 点 的 信 息 化 、 网 络 化<br />
管 理 ; 完 善 质 量 / 环 境 / 职 业 健 康 安 全 体 系 , 确 保 为 用 户 提 供 优 质 、 安 全 、 可 靠 的 产<br />
品 。 公 司 “<br />
” 商 标 被 国 家 工 商 行 政 管 理 总 局 认 定 为 中 国 驰 名 商 标 ,CM 系 列 塑 料 外 壳<br />
式 断 路 器 、CW 系 列 智 能 型 万 能 式 断 路 器 曾 双 双 被 评 为 中 国 名 牌 产 品 。<br />
Changshu Switchgear Mfg. Co., Ltd. (Former Changshu Switchgear Plant), an enterprise with stateowned<br />
equity, covered an area of 200,000 m, with 1685 staffs, is a "National Key New High-tech<br />
2<br />
Enterprise" and mainly produces HV and LV electrical components, industry control products, solar<br />
photovoltaic inverters and complete sets of equipment etc, all of which could provide trinity and<br />
complete solutions for intelligent power distribution system.<br />
Post - doctoral scientific research station, Province Enterprise Technique Center and Jiangsu<br />
Province Electrical Apparatus Control Engineering Research Center have been established and a multilevel<br />
professional technique team has been formed consisting of PHD candidates, postgraduates and<br />
university graduates. Engineers and technicians have covered 50% of all staffs.<br />
Advanced mould manufacturing equipments, automation producing equipments for spare parts, assembling<br />
and inspecting lines for breakers and test equipments have been brought in. Meanwhile, information and<br />
network management, taking ERP management as the focal point, has been applied and quality environmental<br />
systems (ISO9001/ISO14001/OHSMS18001) have also been established and perfected to ensure reliability and<br />
safety for customers.<br />
The registered trademark has been recognized as Famous Trademark of China by State Administration<br />
for Industry and Commerce of China. And CM Series Moulded Case Circuit Breaker and CW Series Intelligent<br />
Air Circuit Breaker are both China Top Brand products.
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CV1-12 系 列<br />
高 压 真 空 断 路 器<br />
CV2-12 系 列<br />
高 压 真 空 断 路 器<br />
CV1-24 系 列<br />
高 压 真 空 断 路 器<br />
CV1-40.5 系 列<br />
高 压 真 空 断 路 器<br />
CW1 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW2 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3V 系 列<br />
智 能 型 真 空 万 能 式 断 路 器<br />
CM1 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM1 E系 列<br />
电 子 式 塑 壳 断 路 器<br />
CM1 Z系 列<br />
智 能 型 断 路 器<br />
CM1 L系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM1 EL系 列<br />
带 剩 余 电 流 保 护<br />
电 子 可 调 式 断 路 器<br />
CM2 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM2Z 系 列<br />
智 能 型 塑 壳 断 路 器<br />
CM2L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM3 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5Z 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CA1 系 列 自 动<br />
转 换 开 关 (CB 级 )<br />
CAP1 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CAP2 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CK3 系 列 接 触 器<br />
CJR3 系 列<br />
热 过 载 继 电 器<br />
CJD3 系 列<br />
电 子 过 载 继 电 器<br />
CLJ3 剩 余 电 流<br />
动 作 继 电 器
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CR1 系 列<br />
电 动 机 软 起 动 器<br />
CR2 系 列<br />
电 动 机 软 起 动 器<br />
CD4 系 列<br />
智 能 马 达 保 护 器<br />
CB1 系 列<br />
控 制 和 保 护 开 关 电 器 (CPS)<br />
CF1 系 列<br />
通 用 变 频 器<br />
CS1G 系 列 三 相 并 网 型<br />
光 伏 发 电 逆 变 器<br />
CW3G 系 列<br />
隔 离 开 关 (AC,DC)<br />
CM3DC 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CH 系 列 小 型 断 路 器<br />
CE1 系 列<br />
智 能 型 电 力 仪 表<br />
CI1 系 列<br />
远 程 智 能 I/O 模 块<br />
CN1DP-MP<br />
CN1DP-MD<br />
CN1DP-MC<br />
通 信 适 配 器<br />
CN1EG 以 太 网<br />
适 配 器<br />
FDM3<br />
短 消 息 通 知 模 块<br />
FWB1 温 度 报 警 模 块<br />
●Riyear-PowerNet 配 电 监 控 系 统<br />
●FCX3 智 能 配 电 监 控 器
我 们 依 靠 科 学 严 谨 、 勇 于 创 新 的 精 神 建 立 领 先 科 技 优 势 , 依 靠 精 益 求 精 、 一 丝 不 苟 的 态 度 创 造 卓 越<br />
品 牌 , 通 过 科 技 优 势 、 生 产 优 势 与 服 务 优 势 的 结 合 , 打 造 优 质 电 器 产 品 。 现 在 公 司 上 千 万 台 各 类 电 器 在<br />
城 农 网 、 石 化 、 能 源 、 工 业 、 交 通 、 商 业 及 建 筑 等 各 领 域 中 得 到 广 泛 应 用 , 以 其 高 可 靠 性 赢 得 了 用 户 的<br />
青 睐 。 我 们 的 产 品 以 高 技 术 、 智 能 化 领 跑 国 内 行 业 水 平 , 产 品 结 构 不 断 向 深 层 次 、 多 元 化 扩 展 , 推 动 了<br />
我 国 电 器 向 自 动 化 发 展 。<br />
我 们 同 清 华 大 学 联 合 成 立 电 力 电 子 应 用 技 术 研 究 所 进 行 产 学 研 合 作 , 集 中 开 展 电 力 电 子 技 术 及 其 相<br />
关 产 品 的 研 制 , 推 出 了 低 压 变 频 器 、 光 伏 逆 变 器 等 新 能 源 节 能 产 品 。<br />
我 们 始 终 坚 持 全 方 位 服 务 的 理 念 , 致 力 于 成 为 用 户 长 期 的 、 可 信 赖 的 合 作 伙 伴 。 我 们 不 但 为 用 户 提<br />
供 一 流 的 产 品 与 解 决 方 案 , 更 为 我 们 的 用 户 提 供 全 程 的 技 术 支 持 与 服 务 。<br />
我 们 衷 心 地 欢 迎 您 使 用 本 公 司 的 产 品 。
目 录<br />
R<br />
产 品 概 述 1<br />
适 用 工 作 环 境 1<br />
型 号 说 明 2<br />
产 品 特 点 2<br />
主 要 技 术 参 数 4<br />
功 能 代 码 8<br />
产 品 外 形 和 安 装 说 明 10<br />
操 作 面 板 12<br />
与 外 围 选 配 件 的 连 接 14<br />
系 统 接 线 图 15<br />
推 荐 的 进 线 断 路 器 、 接 触 器 及 电 线 16<br />
选 配 件 17<br />
应 用 接 线 图 示 例 23<br />
订 货 规 范 25
产 品 概 述<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 ) 全 新 推 出 的 CF1 系 列 通 用 变 频 器 , 以 高 性 能 数 字 信 号 处 理 器<br />
为 控 制 核 心 , 以 新 一 代 低 损 耗 、 高 可 靠 性 的 功 率 模 块 为 功 率 电 路 核 心 , 采 用 先 进 控 制 算 法 全 新 设 计 而<br />
成 。 该 系 列 变 频 器 具 有 全 面 的 控 制 功 能 及 保 护 特 性 , 友 善 的 人 机 界 面 , 丰 富 的 可 编 程 输 入 / 输 出 端 子 , 可<br />
扩 展 的 模 块 化 PG、 通 信 、 可 编 程 输 入 / 输 出 , 满 足 用 户 不 同 场 合 的 各 种 需 求 。 全 系 列 分 CF1-N V/f 控 制 型 和<br />
CF1-S高 性 能 矢 量 控 制 型 。<br />
CF1-N系 列 变 频 器 最 适 用 于 以 下 场 合 : 风 机 、 泵 类 、 一 般 加 工 机 械 及 传 动 设 备 等 。<br />
CF1-S 系 列 除 适 用 于 CF1-N 适 用 的 场 合 外 , 还 适 用 于 对 速 度 控 制 精 度 要 求 高 、 动 态 响 应 要 求 快 、 低 速<br />
性 能 要 求 好 或 要 求 转 矩 控 制 模 式 的 场 合 。<br />
CF1 系 列 通 用 变 频 器 执 行 下 列 标 准 :<br />
GB/T 12668.2-2002 调 速 电 气 传 动 系 统 第 2 部 分 : 一 般 要 求 低 压 交 流 变 频 电 气 传 动 系 统 额 定 值 的 规 定<br />
GB 12668.3-2003 调 速 电 气 传 动 系 统 第 3 部 分 : 产 品 的 电 磁 兼 容 性 标 准 及 其 特 定 的 试 验 方 法<br />
适 用 工 作 环 境<br />
环 境 温 度 下 限 为 -10℃, 上 限 为 +45℃。<br />
海 拔 不 超 过 1000m。 如 超 过 1000m, 变 频 器 应 降 额 使 用 。<br />
额 定 电 流<br />
100%<br />
80%<br />
60%<br />
40%<br />
1000 2000 3000 4000 ( 米 )<br />
安 装 地 点 的 海 拔 高 度<br />
相 对 湿 度 在 +40℃ 时 不 超 过 50%, 在 较 低 温 度 时 允 许 有 较 高 的 相 对 湿 度 , 例 如 20℃ 时 为 90%。 且 不 得<br />
出 现 凝 露 。<br />
变 频 器 应 安 装 在 室 内 坚 固 的 基 座 上 , 按 制 造 厂 给 出 的 说 明 安 装 , 并 充 分 考 虑 通 风 散 热 的 畅 通 。<br />
污 染 等 级 为 2。<br />
1
型 号 说 明<br />
C F 1 -18.5 NG/15 NH MG<br />
代 号 选 配 功 能 ( 可 多 选 )<br />
M<br />
Modbus 通 信 扩 展<br />
A 2AI2AO 模 拟 量 扩 展<br />
二 选 一<br />
D 5DI2DO 数 字 量 扩 展<br />
P<br />
PG 卡 扩 展<br />
G<br />
接 地 保 护<br />
代 号<br />
G<br />
H<br />
负 载 类 型 过 载 能 力<br />
通 用 型 一 般 负 载 1.2 倍 ,60s<br />
重 载 型 负 载 1.5 倍 ,60s<br />
注 : 对 于 S 型 控 制 方 式 , 无 G 负 载 类 型 , 如 CF1-15SH。<br />
代 号<br />
N<br />
S<br />
控 制 方 式<br />
V/f 控 制<br />
矢 量 控 制<br />
重 载 型 适 配 电 机 功 率 (2.2~160kW)<br />
通 用 型 适 配 电 机 功 率 (3.7~200kW)<br />
设 计 代 号<br />
变 频 器<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
产 品 特 点<br />
一 体 化 控 制 模 式 设 计<br />
无 速 度 传 感 器 V/f 控 制<br />
有 速 度 传 感 器 V/f 控 制<br />
无 速 度 传 感 器 矢 量 控 制<br />
有 速 度 传 感 器 矢 量 控 制<br />
转 矩 控 制<br />
友 善 的 应 用 性 能<br />
可 设 置 的 PWM 载 波 频 率 功 能 , 提 供 了 用 户 降 低<br />
电 机 噪 声 的 途 径 ;<br />
配 置 EMI 滤 波 器 , 可 满 足 GB 12668.3-2003 的 产<br />
品 电 磁 兼 容 性 标 准 ;<br />
采 用 高 性 能 元 件 和 优 化 设 计 , 有 效 延 长 整 机 寿 命 。<br />
友 好 的 人 机 界 面<br />
LED 操 作 面 板 为 标 准 配 置 , 可 选 配 LCD 操 作 面 板 。<br />
LCD 操 作 面 板 可 选 择 中 英 文 显 示 , 查 看 、 修 改 参 数 可 选 择<br />
菜 单 模 式 或 功 能 号 模 式 , 大 大 方 便 不 同 用 户 的 实 际 使 用 。<br />
操 作 面 板 可 取 出 安 装 于 柜 门 上 , 查 看 、 修 改 参 数 更 直 观 。<br />
上 位 机 可 通 过 Modbus 通 信 扩 展 卡 进 行 远 程 监 控 。<br />
普 通 正 转 等 待<br />
停 机 中<br />
H0-11= 0.00 Hz<br />
运 行 频 率<br />
功 能<br />
1 基 本 运 行 参 数<br />
2 起 动 / 停 机<br />
3 频 率 上 下 限<br />
4 载 波 频 率<br />
2
产 品 特 点<br />
丰 富 的 控 制 及 系 统 应 用 功 能<br />
速 度 搜 索<br />
S 曲 线 加 减 速<br />
载 波 频 率 控 制 , 可 运 行 时 实 时 更 改<br />
多 档 速 运 行<br />
程 序 运 行<br />
PID 控 制 ……<br />
模 块 化 设 计<br />
可 扩 展 通 信 、PG、 输 入 / 输 出 3 种 不 同 类 型 的 扩 展<br />
卡 , 每 种 扩 展 卡 可 根 据 实 际 需 要 选 配 合 适 的 功 能 。<br />
扩 展 卡 直 接 安 装 在 控 制 电 路 板 上 , 无 需 外 加 电 源 。<br />
模 块 化 设 计 可 满 足 用 户 现 在 和 未 来 的 需 求 。<br />
多 档 速 运 行 示 意 图<br />
灵 活 可 编 程 的 I/O 功 能<br />
数 字 I/O 可 设 定 30 多 个 输 入 / 输 出 功 能 , 控 制 、 监 视 很<br />
方 便 。<br />
采 用 高 速 光 耦 电 路 以 及 双 通 道 互 锁 的 软 件 控 制 模<br />
式 , 实 现 脉 冲 / 数 字 信 号 I/O 端 子 复 用 , 节 省 了 变 频 器 端<br />
子 数 目 并 提 高 了 可 编 程 I/O 端 子 的 灵 活 性 。<br />
通 信 扩 展 卡<br />
PG 扩 展 卡<br />
全 面 的 保 护 功 能 及 措 施<br />
电 机 过 载 保 护<br />
变 频 器 过 流 保 护<br />
直 流 母 线 过 / 欠 压 保 护<br />
变 频 器 过 热 保 护<br />
接 地 保 护<br />
加 减 速 及 运 行 中 的 防 失 速 保 护<br />
故 障 重 试 功 能<br />
瞬 时 停 电 处 理<br />
……<br />
输 入 / 输 出 扩 展 卡<br />
优 秀 的 过 载 能 力 ( 轻 、 重 载 合 一 设 计 )<br />
重 载 应 用 时 , 额 定 载 频 下 1.5 倍 重 载 额 定 电 流 60s 过 载<br />
能 力 ;<br />
轻 载 应 用 时 , 额 定 载 频 下 1.2 倍 轻 载 额 定 电 流 60s 过 载<br />
能 力 。<br />
3
主 要 技 术 参 数<br />
N(V/f 控 制 ) 型 技 术 参 数 表<br />
型 号 (N)<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
制 动 单 元<br />
直 流 电 抗 器<br />
MN<br />
/kW<br />
CF1-3.7NG/2.2NH CF1-5.5NG/3.7NH CF1-7.5NG/5.5NH CF1-11NG/7.5NH CF1-15NG/11NH<br />
3.7/2.2 5.5/3.7 7.5/5.5 11/7.5 15/11<br />
9.1/5.6 13/9.1 18/13 25/18 32/25<br />
内 置<br />
选 购 件<br />
型 号 (N) CF1-18.5NG/15NH CF1-22NG/18.5NH CF1-30NG/22NH CF1-37NG/30NH<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
制 动 单 元<br />
直 流 电 抗 器<br />
MN<br />
/kW<br />
18.5/15 22/18.5 30/22 37/30<br />
39/32 45/39 60/45 74/60<br />
内 置 外 置 ( 选 购 件 )<br />
选 购 件<br />
型 号 (N) CF1-45NG/37NH CF1-55NG/45NH CF1-75NG/55NH CF1-90NG/75NH CF1-110NG/90NH<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
MN<br />
/kW<br />
45/37 55/45<br />
75/55<br />
90/75 110/90<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
90/74 110/90<br />
150/110<br />
178/150 214/178<br />
制 动 单 元<br />
外 置 ( 选 购 件 )<br />
直 流 电 抗 器<br />
选 购 件<br />
标 准 配 置 ( 外 接 )<br />
型 号 (N)<br />
CF1-132NG/110NH<br />
CF1-160NG/132NH<br />
CF1-200NG/160NH<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
MN<br />
/kW<br />
132/110<br />
160/132<br />
200/160<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
257/214<br />
304/257<br />
380/304<br />
制 动 单 元<br />
外 置 ( 选 购 件 )<br />
直 流 电 抗 器<br />
标 准 配 置 ( 外 接 )<br />
过 载 能 力 IaM G 型 :1.2Ia N/1min H 型 :1.5Ia/1min; N 2IaN/2s<br />
输 入 额 定 电 压 UVN<br />
输 入 额 定 频 率 fLN<br />
负 载 侧 额 定 基 波 交 流 电 压 UaN1<br />
输 出 ( 工 作 ) 频 率 范 围<br />
3 相 (3 线 )380~460V(-15%,+10%)<br />
50Hz/60Hz(±5%)<br />
3 相 (3 线 )380~460V(-15%,+10%)( 与 输 入 额 定 电 压 对 应 )<br />
1Hz~400Hz<br />
4
主 要 技 术 参 数<br />
S( 矢 量 控 制 ) 型 技 术 参 数 表<br />
型 号 (S) CF1-2.2SH CF1-3.7SH CF1-5.5SH CF1-7.5SH CF1-11SH<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
制 动 单 元<br />
直 流 电 抗 器<br />
MN<br />
/kW<br />
2.2 3.7 5.5 7.5 11<br />
5.6 9.1 13 18 25<br />
内 置<br />
选 购 件<br />
型 号 (S) CF1-15SH CF1-18.5SH CF1-22SH CF1-30SH<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
制 动 单 元<br />
直 流 电 抗 器<br />
MN<br />
/kW<br />
15 18.5 22 30<br />
32 39 45 60<br />
内 置 外 置 ( 选 购 件 )<br />
选 购 件<br />
型 号 (S) CF1-37SH CF1-45SH CF1-55SH CF1-75SH CF1-90SH<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
MN<br />
/kW<br />
37 45<br />
55<br />
75 90<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
74 90<br />
110<br />
150 178<br />
制 动 单 元<br />
外 置 ( 选 购 件 )<br />
直 流 电 抗 器<br />
型 号 (S)<br />
最 大 适 用 电 动 机 额 定 功 率 P<br />
MN<br />
/kW<br />
选 购 件<br />
标 准 配 置 ( 外 接 )<br />
CF1-110SH CF1-132SH CF1-160SH<br />
110<br />
132<br />
160<br />
连 续 输 出 额 定 电 流 Ia/A N<br />
214<br />
257<br />
304<br />
制 动 单 元<br />
外 置 ( 选 购 件 )<br />
直 流 电 抗 器<br />
标 准 配 置 ( 外 接 )<br />
过 载 能 力 IaM 1.5I aN/1min; 2I aN/2s<br />
输 入 额 定 电 压 UVN<br />
输 入 额 定 频 率 fLN<br />
负 载 侧 额 定 基 波 交 流 电 压 UaN1<br />
输 出 ( 工 作 ) 频 率 范 围<br />
3 相 (3 线 )380~460V(-15%,+10%)<br />
50Hz/60Hz(±5%)<br />
3 相 (3 线 )380~460V(-15%,+10%)( 与 输 入 额 定 电 压 对 应 )<br />
0Hz~400Hz<br />
5
主 要 技 术 参 数<br />
通 用 技 术 规 格<br />
控<br />
制<br />
特<br />
性<br />
保<br />
护<br />
功<br />
能<br />
项 目<br />
控 制 方 法<br />
频 率 设 定 方 式<br />
运 行 命 令 源<br />
速 度 控 制 范 围<br />
速 度 控 制 精 度<br />
频 率 精 度<br />
频 率 设 定 分 辨 率<br />
载 波<br />
转 矩 提 升<br />
加 减 速 时 间<br />
V/f 曲 线<br />
控 制 功 能<br />
系 统 应 用 功 能<br />
电 机 保 护<br />
过 流<br />
过 载<br />
直 流 母 线 过 电 压<br />
直 流 母 线 欠 电 压<br />
散 热 片 过 热<br />
失 速 防 止<br />
接 地 保 护<br />
输 入 缺 相 保 护<br />
输 出 缺 相 保 护<br />
外 部 故 障<br />
主 回 路 直 流 电 压 指 示<br />
操 作 面 板 给 定 、 远 程 通 信 给 定 、 模 拟 量 给 定 (0~20mA、0~+10V)、 脉 冲 量 给 定 、<br />
UP/DOWN 给 定<br />
±1.0%(V/f)<br />
操 作 面 板 、 远 程 通 信 、 外 部 数 字 量 端 子<br />
1:50(V/f+PG)<br />
数 字 指 令 ±0.01%、 模 拟 量 指 令 ±0.2%<br />
数 字 指 令 0.01Hz; 模 拟 指 令 为 最 大 输 出 频 率 的 0.1%。<br />
自 动 、 手 动 (1.0~15.0kHz) 可 设<br />
自 动 、 手 动 可 设<br />
技 术 规 格<br />
CF1-N 型 :V/f 控 制 ;CF1-S 型 :V/f 控 制 , 矢 量 控 制<br />
0.1~6000 秒 ( 可 8 种 加 减 速 设 定 切 换 )<br />
6 条 幂 次 曲 线 及 1 条 用 户 自 定 义 曲 线<br />
速 度 搜 索 、S 曲 线 加 减 速 、 起 停 时 的 直 流 制 动 、 频 率 上 下 限 、 频 率 回 避 、 载 波<br />
频 率 控 制 、 自 动 电 压 调 整 (AVR)、 转 矩 提 升 、 转 差 补 偿 、 失 速 防 止 、 故 障 重 试 、<br />
瞬 时 停 电 再 起 动 、 冷 却 风 扇 控 制 、 加 减 速 时 间 切 换 、4 种 顺 控 方 式 、 参 数 恢 复 、<br />
参 数 拷 贝 、 正 反 转 、 转 向 取 反 及 反 转 禁 止 等<br />
点 动 运 行 、16 档 速 运 行 、15 段 程 序 运 行 、PID 控 制 、 一 主 多 辅 电 机 控 制 、 频 率 检 出 、 参 数 自 学 习<br />
电 机 过 载 保 护 ( 可 设 定 无 保 护 、 通 用 或 变 频 专 用 电 机 保 护 )、 外 接 PTC 过 热 保 护<br />
约 250% 额 定 输 出 电 流 时 , 过 流 保 护 瞬 时 动 作<br />
G 型 :120% 额 定 输 出 电 流 1 分 钟<br />
H 型 :150% 额 定 输 出 电 流 1 分 钟 ,200% 额 定 输 出 电 流 2 秒<br />
约 780V 时 保 护<br />
300~450V 可 设 定<br />
用 热 敏 电 阻 保 护 , 约 85℃ 时 保 护<br />
1:100( 矢 量 ) 1:1000( 矢 量 +PG)<br />
±0.5%(V/f+PG) ±0.5%( 矢 量 ) ±0.1%( 矢 量 +PG)<br />
加 速 、 制 动 、 运 行 过 程 中 失 速 防 止<br />
三 相 输 出 电 流 矢 量 和 计 算 保 护 ( 可 选 功 能 , 可 设 定 不 同 保 护 动 作 方 式 )<br />
输 入 电 源 缺 失 一 相 时 保 护 ( 可 设 定 不 同 保 护 动 作 方 式 )<br />
输 出 电 源 缺 失 一 相 时 保 护 ( 可 设 定 不 同 保 护 动 作 方 式 )<br />
可 经 过 多 功 能 可 编 程 数 字 输 入 端 输 入 ( 可 设 定 不 同 保 护 动 作 方 式 )<br />
有<br />
6
主 要 技 术 参 数<br />
通 用 技 术 规 格 ( 续 )<br />
输 入<br />
输 出<br />
操 作<br />
面 板<br />
结 构<br />
项 目<br />
多 功 能 数 字 量 输 入<br />
多 功 能 数 字 量 输 出<br />
多 功 能 模 拟 量 输 入<br />
多 功 能 模 拟 量 输 出<br />
显 示<br />
按 键<br />
拷 贝 功 能<br />
通 信<br />
防 护 等 级<br />
冷 却 方 式<br />
通 信<br />
扩 展 卡<br />
技 术 规 格<br />
8 路 输 入 , 功 能 可 编 程 , 其 中 1 路 可 作 为 脉 冲 量 输 入<br />
2 路 继 电 器 输 出 ;3 路 开 集 输 出 , 其 中 1 路 可 作 为 脉 冲 量 输 出 , 功 能 可 编 程<br />
3 路 模 拟 量 输 入 , 电 压 / 电 流 型 可 选 , 功 能 可 编 程<br />
2 路 模 拟 量 输 出 ,1 路 电 压 型 、1 路 电 流 型 , 功 能 可 编 程<br />
LED、LCD 两 种 型 号 可 选<br />
11 键 , 用 于 显 示 、 设 定 参 数 、 改 变 速 度 、 运 行 / 停 止 等<br />
有<br />
RS485,Modbus-RTU, 通 信 延 长 线 可 选<br />
IP20<br />
强 制 风 冷 , 带 风 扇 控 制<br />
RS-485,Modbus-RTU, 可 选<br />
通 信 扩 展 卡 、PG 速 度 控 制 扩 展 卡 、 多 功 能 输 入 / 输 出 扩 展 卡 等<br />
7
功 能 代 码<br />
基 本 控 制<br />
电 机 控 制<br />
系 统 应 用<br />
多 功 能 输 入 输 出<br />
保 护 / 报 警<br />
A0<br />
A1<br />
A3<br />
A4<br />
A6<br />
A7<br />
A8<br />
A9<br />
b0<br />
b1<br />
b2<br />
b3<br />
b4<br />
b6<br />
b7<br />
b8<br />
C0<br />
C1<br />
C2<br />
C3<br />
C4<br />
C5<br />
E0<br />
E1<br />
E2<br />
E3<br />
F0<br />
F1<br />
功 能 项 目 ( 代 码 )<br />
电 机 保 护<br />
基 本 运 行 参 数 设 定<br />
起 动 / 停 机<br />
S 曲 线 加 减 速<br />
直 流 制 动<br />
频 率 上 下 限<br />
频 率 回 避<br />
载 波 频 率 控 制<br />
自 动 电 压 调 整 (AVR)<br />
电 机 基 本 参 数 设 定<br />
电 机 自 学 习<br />
V/f 曲 线 特 性 设 定<br />
转 矩 提 升<br />
转 差 补 偿<br />
速 度 控 制 (ASR)<br />
转 矩 控 制 (ATR)<br />
励 磁 控 制 (AΨR)<br />
点 动 运 行<br />
多 档 速 运 行<br />
程 序 运 行<br />
PID 控 制<br />
变 频 器 保 护<br />
一 主 多 辅 电 机 控 制<br />
频 率 检 出<br />
多 功 能 数 字 量 输 入<br />
多 功 能 数 字 量 输 出<br />
多 功 能 模 拟 量 输 入<br />
多 功 能 模 拟 量 输 出<br />
过 载 保 护<br />
欠 流 保 护<br />
过 热 (PTC) 保 护<br />
逆 变 模 块 保 护<br />
过 流 保 护<br />
过 载 保 护<br />
CF1-N 型<br />
CF1-S 型<br />
无 PGV/f 有 PGV/f<br />
—<br />
—<br />
—<br />
—<br />
—<br />
— —<br />
—<br />
—<br />
无 PG 矢 量 有 PG 矢 量<br />
A2 速 度 搜 索<br />
— —<br />
—<br />
—<br />
8
功 能 代 码<br />
CF1-S 型<br />
功 能 项 目 ( 代 码 )<br />
CF1-N 型<br />
无 PGV/f 有 PGV/f 无 PG 矢 量 有 PG 矢 量<br />
直 流 过 压 保 护<br />
直 流 欠 压 保 护<br />
F1<br />
变 频 器 保 护 ( 续 )<br />
过 热 保 护<br />
输 入 缺 相 保 护<br />
输 出 缺 相 保 护<br />
操 作 面 板 失 效 保 护<br />
保 护 / 报 警 ( 续 )<br />
F2<br />
其 他 保 护<br />
接 地 保 护<br />
外 部 故 障 保 护<br />
频 率 指 令 丧 失 保 护<br />
PG 故 障 保 护<br />
○<br />
—<br />
○ ○<br />
— —<br />
○<br />
F3<br />
失 速 防 止<br />
F4<br />
F5<br />
保 护 相 关<br />
故 障 重 试<br />
瞬 时 停 电 处 理<br />
F6<br />
冷 却 风 扇 控 制<br />
监 视<br />
H0<br />
状 态 量 :<br />
当 前 运 行 、 报 警 、 故 障 状 态<br />
数 字 量 输 入 / 输 出 端 子 状 态<br />
测 量 、 计 算 值 :<br />
目 标 频 率 、 运 行 频 率 、 输 出 电 流 、<br />
输 出 电 压 、 输 出 功 率 、 电 机 转 速<br />
直 流 母 线 电 压<br />
模 拟 量 输 入 端 子 值<br />
脉 冲 量 输 入 端 子 值<br />
PID 目 标 量 、 反 馈 量 、 输 出 量<br />
维 护<br />
J0<br />
J1<br />
J2<br />
J3<br />
J4<br />
L0<br />
时 间 记 录<br />
故 障 记 录<br />
参 数 维 护<br />
操 作 面 板 设 置<br />
变 频 器 信 息<br />
PG 速 度 控 制 扩 展<br />
扩 展<br />
L1<br />
5DI2DO 数 字 量 扩 展<br />
L2<br />
2AI2AO 模 拟 量 扩 展<br />
L3<br />
Modbus 通 信 扩 展<br />
远 程 控 制 指 令<br />
注 : 表 示 基 本 功 能 ;○ 表 示 选 择 功 能 ;— 表 示 无 此 功 能<br />
— —<br />
○ ○ ○<br />
○ ○ ○<br />
○ ○ ○<br />
○<br />
○<br />
○<br />
9
Hz<br />
%<br />
KW<br />
Hz<br />
V<br />
A<br />
%<br />
KW<br />
产 品 外 形 和 安 装 说 明<br />
整 机 外 形 尺 寸<br />
R<br />
电 源 运 行 源 频 率 源 通 信 故 障<br />
Hz<br />
%<br />
V KW<br />
A<br />
就 绪 正 转 反 转 点 动 校 验<br />
返 回<br />
确 定<br />
功 能<br />
正 / 反 转<br />
运 行<br />
点 动<br />
停 止 / 复 位<br />
常 熟 开 关 制 造 有 限 公 司<br />
W D A<br />
CF1-3.7NG/2.2NH~CF1-7.5NG/5.5NH<br />
CF1-2.2SH~CF1-5.5SH<br />
整 机 外 形 图<br />
电 源 运 行 源 频 率 源 通 信 故 障<br />
V<br />
A<br />
R<br />
就 绪 正 转 反 转 点 动 校 验<br />
返 回 确 定<br />
功 能<br />
正 / 反 转 点 动<br />
运 行 停 止 / 复 位<br />
常 熟 开 关 制 造 有 限 公 司<br />
W D A<br />
CF1-11NG/7.5NH~CF1-22NG/18.5NH<br />
CF1-7.5SH~CF1-18.5SH<br />
整 机 外 形 图<br />
R<br />
电 源 运 行 源 频 率 源 通 信 故 障<br />
就 绪 正 转 反 转 点 动 校 验<br />
返 回 确 定<br />
功 能<br />
正 / 反 转<br />
点 动<br />
运 行 停 止 / 复 位<br />
常 熟 开 关 制 造 有 限 公 司<br />
A<br />
W<br />
CF1-30NG/22NH~CF1-200NG/160NH<br />
CF1-22SH~CF1-160SH<br />
整 机 外 形 图<br />
D<br />
10
产 品 外 形 和 安 装 说 明<br />
整 机 外 形 尺 寸 、 重 量 表<br />
N 型<br />
变 频 器 型 号 适 配 电 机 (kW) W<br />
(mm)<br />
S 型<br />
N 型<br />
S 型<br />
H<br />
(mm)<br />
D<br />
(mm)<br />
A<br />
(mm)<br />
B<br />
(mm)<br />
安 装<br />
孔 径<br />
(mm)<br />
重 量<br />
(kg)<br />
CF1-3.7NG/2.2NH<br />
CF1-2.2SH<br />
3.7/2.2<br />
2.2<br />
CF1-5.5NG/3.7NH<br />
CF1-3.7SH<br />
5.5/3.7<br />
3.7<br />
150 270 189 135 255 6 4.2<br />
CF1-7.5NG/5.5NH<br />
CF1-5.5SH<br />
7.5/5.5<br />
5.5<br />
CF1-11NG/7.5NH<br />
CF1-15NG/11NH<br />
CF1-7.5SH<br />
CF1-11SH<br />
11/7.5<br />
15/11<br />
7.5<br />
11<br />
200<br />
307<br />
204<br />
180<br />
283<br />
6<br />
6.4<br />
CF1-18.5NG/15NH<br />
CF1-22NG/18.5NH<br />
CF1-15SH<br />
CF1-18.5SH<br />
18.5/15<br />
22/18.5<br />
15<br />
18.5<br />
248<br />
387<br />
216<br />
225<br />
360<br />
7<br />
11<br />
CF1-30NG/22NH<br />
CF1-37NG/30NH<br />
CF1-22SH<br />
CF1-30SH<br />
30/22<br />
37/30<br />
22<br />
30<br />
275<br />
500<br />
252<br />
200<br />
480<br />
11<br />
26.4<br />
CF1-45NG/37NH<br />
CF1-37SH<br />
45/37<br />
37<br />
CF1-55NG/45NH<br />
CF1-45SH<br />
55/45<br />
45<br />
390 600 293 300 570 12<br />
46.4<br />
CF1-75NG/55NH<br />
CF1-55SH<br />
75/55<br />
55<br />
CF1-90NG/75NH<br />
CF1-110NG/90NH<br />
CF1-75SH<br />
CF1-90SH<br />
90/75<br />
110/90<br />
75<br />
90<br />
420 725 323 330 700<br />
12 67<br />
CF1-132NG/110NH<br />
CF1-160NG/132NH<br />
CF1-110SH<br />
CF1-132SH<br />
132/110<br />
160/132<br />
110<br />
132<br />
528 900 370 370 875 14<br />
100<br />
CF1-200NG/160NH<br />
CF1-160SH<br />
200/160<br />
160<br />
105<br />
11
操 作 面 板<br />
LED 操 作 面 板 ( 标 准 配 件 ) 指 示 灯 说 明<br />
就 绪 :<br />
灯 亮 : 准 备 就 绪<br />
灯 灭 : 未 就 绪<br />
正 转<br />
反 转<br />
点 动 :<br />
灯 亮 : 点 动 运 行 中<br />
校 验 :<br />
灯 亮 : 处 于 校 验 模 式<br />
灯 闪 : 参 数 配 置 错 误<br />
灯 灭 : 无 错 误<br />
电 源 :<br />
灯 亮 : 正 常<br />
运 行 源 :<br />
灯 亮 : 来 自 操 作 面 板<br />
灯 灭 : 来 自 外 部 端 子<br />
灯 闪 : 来 自 远 程 通 信<br />
频 率 源 :<br />
灯 亮 : 来 自 预 设 目 标 频 率<br />
灯 灭 : 来 自 模 拟 / 脉 冲 量 输 入<br />
灯 闪 : 来 自 其 它<br />
通 信 :<br />
灯 灭 : 远 程 无 通 信<br />
闪 烁 : 远 程 通 信 正 常<br />
故 障 :<br />
灯 亮 : 故 障<br />
灯 灭 : 正 常<br />
灯 闪 : 报 警<br />
操 作 面 板 按 键 说 明 :<br />
按 键 功 能 说 明 按 键 功 能 说 明<br />
确 定<br />
进 入 下 级 菜 单 。<br />
确 认 参 数 修 改 。<br />
功 能<br />
切 换 功 能 模 式 的 键 : 正 常 模 式 、<br />
简 易 模 式 、 校 验 模 式 的 切 换 。<br />
返 回<br />
返 回 到 上 次 界 面 。<br />
简 易 模 式 界 面 上 , 返 回 至 监 视 界 面 。<br />
正 / 反 转<br />
运 行 源 为 操 作 面 板 时<br />
切 换 运 行 方 向 的 键 。<br />
在 监 视 界 面 上 , 监 视 参 数 左 选 择 。<br />
数 据 、 功 能 码 的 递 增 。<br />
简 易 模 式 界 面 的 上 一 个 参 数 量 。<br />
点 动<br />
运 行 源 为 操 作 面 板 时<br />
进 行 点 动 运 行 的 键 。<br />
在 监 视 界 面 上 , 监 视 参 数 右 选 择 。<br />
数 据 、 功 能 码 的 递 减 。<br />
运 行<br />
运 行 源 为 操 作 面 板 时 的 运 行 键 。<br />
简 易 模 式 界 面 的 下 一 个 参 数 量 。<br />
在 监 视 界 面 上 , 监 视 参 数 左 选 择 。<br />
参 数 修 改 时 修 改 位 左 移 一 位 。<br />
运 行 源 为 操 作 面 板 时 的 停 止<br />
在 监 视 界 面 上 , 监 视 参 数 右 选 择 。<br />
参 数 修 改 时 修 改 位 右 移 一 位 。<br />
同 时 按 及 键 将 锁 定 键 盘 ,<br />
停 止 / 复 位<br />
键 ( 根 据 选 项 该 停 止 键 可 覆<br />
盖 任 何 运 行 源 模 式 )。<br />
发 生 故 障 后 的 故 障 复 位 键 。<br />
再 按 一 次 则 解 锁 键 盘 。<br />
12
操 作 面 板<br />
操 作 面 板 外 观 及 安 装 尺 寸<br />
当 操 作 面 板 需 安 装 在 柜 门 上 时 , 可 使 用 通 信 延 长 线 ( 标 配 2 米 选 配 件 ) 用 于 操 作 面 板 和 变 频 器 本 体 的 连<br />
接 。 操 作 面 板 的 外 形 尺 寸 及 门 板 开 孔 尺 寸 如 下 (LED、LCD 两 种 型 号 的 操 作 面 板 安 装 尺 寸 相 同 )。<br />
电 源 运 行 源 频 率 源 通 信 故 障<br />
Hz<br />
V<br />
A<br />
%<br />
KW<br />
就 绪 正 转 反 转 点 动 校 验<br />
a<br />
返 回<br />
确 定<br />
功 能<br />
S<br />
正 / 反 转<br />
运 行<br />
点 动<br />
停 止 / 复 位<br />
W<br />
A<br />
操 作 面 板 正 面 图 操 作 面 板 反 面 图 门 板 开 孔 尺 寸 及 位 置 图<br />
W(mm) H(mm) A(mm) B(mm) 安 装 孔 径 (mm) S(mm) a(mm) b(mm)<br />
70 128 38 117 M3 25 3.1 65.4<br />
13
与 外 围 选 配 件 的 连 接<br />
变 频 器 与 外 围 选 配 件 ( 表 格 内 打 * 项 者 , 请 根 据 实 际 场 合 选 用 )、 设 备 的 连 接 配 置 及 说 明 如 下 图 及 表<br />
格 。 具 体 接 线 见 系 统 接 线 图 。<br />
名 称<br />
电 源 输 入<br />
说 明<br />
按 照 使 用 说 明 书 中 额 定 电 源 输 入 。<br />
断 路 器<br />
在 变 频 器 电 源 侧 须 安 装 有 短 路 及 过 载 保 护 的 断 路<br />
器 , 以 避 免 因 后 级 设 备 故 障 时 范 围 扩 大 。<br />
交 流 接 触 器 *<br />
可 在 输 入 侧 配 置 交 流 接 触 器 , 以 便 在 出 现 异 常 时<br />
切 断 变 频 器 的 电 源 。 但 不 要 用 接 触 器 来 控 制 变 频<br />
器 的 启 动 和 停 止 。<br />
交 流 输 入 电 抗 器 *<br />
交 流 输 入 电 抗 器 可 降 低 三 相 交 流 电 源 不 平 衡 所 带<br />
来 的 影 响 , 提 高 变 频 器 输 入 端 的 功 率 因 素 。<br />
输 入 EMI 滤 波 器 *<br />
直 流 电 抗 器 *<br />
制 动 电 阻 *<br />
制 动 单 元 *<br />
输 出 EMI 滤 波 器 *<br />
可 选 配 EMI 滤 波 器 来 抑 制 从 变 频 器 电 源 线 发 出 的<br />
高 频 噪 声 干 扰 。 尽 量 靠 近 变 频 器 安 装 。<br />
CF1-75NG/55NH、CF1-55SH 及 以 下 变 频 器 直 流<br />
电 抗 器 为 选 配 件 。 直 流 电 抗 器 可 提 高 变 频 器 的 输<br />
入 功 率 因 数 。 一 般 情 况 下 , 在 供 电 电 源 的 容 量 大<br />
于 550kVA 以 上 时 , 或 者 供 电 电 源 容 量 大 于 变 频 器<br />
容 量 的 10 倍 时 , 变 频 器 需 要 配 置 直 流 电 抗 器 。<br />
用 电 阻 消 耗 较 大 惯 量 电 机 向 变 频 器 回 馈 能 量 以 避<br />
免 泵 升 电 压 过 高 导 致 变 频 器 保 护 , 并 可 起 快 速 停<br />
机 作 用 。<br />
配 合 制 动 电 阻 用 来 缩 短 电 机 的 减 速 时 间 。<br />
(CF1-22NG/18.5NH、CF1-18.5SH 及 以 下 变 频 器<br />
内 置 制 动 单 元 )<br />
可 选 配 EMI 滤 波 器 来 抑 制 变 频 器 输 出 侧 产 生 的 干<br />
扰 噪 声 。 尽 量 靠 近 变 频 器 安 装 。<br />
交 流 输 出 电 抗 器 *<br />
通 过 加 装 交 流 输 出 电 抗 器 平 滑 输 出 波 形 以 减 少 电<br />
机 的 振 动 和 避 免 绝 缘 损 坏 。 当 变 频 器 到 电 机 的 连<br />
线 超 过 50 米 时 , 也 可 解 决 漏 电 流 过 大 而 造 成 的 变<br />
频 器 频 繁 保 护 。<br />
14
系 统 接 线 图<br />
三 相 电 源<br />
380~460V<br />
50/60Hz<br />
R<br />
S<br />
T<br />
MCCB<br />
MC<br />
ACL<br />
R<br />
S<br />
T<br />
直 流 电 抗 器 DCL<br />
( 选 购 件 )<br />
*1<br />
制 动 电 阻<br />
*2<br />
( 选 购 件 )<br />
P1 (+) PB (-)<br />
制 动<br />
单 元 制 动 电 阻 *3<br />
( 选 购 件 )<br />
U<br />
V<br />
W<br />
U<br />
V<br />
W<br />
电 机<br />
M<br />
CF1 系 列 变 频 器<br />
PE<br />
正 向 运 行 / 停 止<br />
反 向 运 行 / 停 止<br />
外 部 故 障 输 入<br />
故 障 复 位<br />
多 档 速 指 令 1<br />
多 档 速 指 令 2<br />
多 档 速 指 令 3<br />
多 档 速 指 令 4<br />
COM<br />
SI1<br />
SI2<br />
SI3<br />
SI4<br />
SI5<br />
SI6<br />
SI7<br />
SI8<br />
PG 扩 展 卡<br />
( 选 购 件 )<br />
12V<br />
12V<br />
12V<br />
A+<br />
B+<br />
Z+<br />
GND<br />
A1+<br />
B1+<br />
Z1+<br />
GND<br />
PG<br />
A 相 脉 冲 监 视 输 出<br />
B 相 脉 冲 监 视 输 出<br />
Z 相 脉 冲 监 视 输 出<br />
脉 冲 监 视 输 出 公 共 端<br />
PLC<br />
24V<br />
A0<br />
V0<br />
*4 AC<br />
0~20mA<br />
出 厂 设 定 为 运 行 频 率<br />
0~10V<br />
出 厂 设 定 为 输 出 电 流<br />
2k Ω<br />
频 率 给 定<br />
0~10V/<br />
0~20mA<br />
PE<br />
V+<br />
AI1<br />
AI2<br />
AI3<br />
750Ω<br />
+15V<br />
RA<br />
RB<br />
RC<br />
R1<br />
R2<br />
继 电 器 输 出 1<br />
出 厂 设 定 为 故 障 输 出<br />
AC 250V/3A<br />
DC 30V/3A<br />
继 电 器 输 出 2<br />
出 厂 设 定 为 运 行 中<br />
AC 250V/3A<br />
DC 30V/3A<br />
RS485 通 信 接 口<br />
AC*4<br />
A<br />
B<br />
S<br />
MODBUS<br />
通 信 扩 展 卡<br />
( 选 购 件 )<br />
24V<br />
S01<br />
S02<br />
S03<br />
S0C<br />
晶 体 管 输 出 1<br />
出 厂 设 定 为 正 转 运 行 中<br />
50mA/30V DC<br />
晶 体 管 输 出 2<br />
出 厂 设 定 为 频 率 — 致 中<br />
50mA/30V DC<br />
晶 体 管 输 出 3<br />
50mA/30V DC<br />
COM<br />
注 :*1 当 外 接 直 流 电 抗 器 DCL 时 ,P1,(+) 之 间 短 连 接 线 取 消 ;CF1-90NG/75NH、CF1-75SH 及 以 上 标 配 ( 外 置 )DCL, 需 用 户 接 线 。<br />
*2 CF1-22NG/18.5NH、 CF1-18.5SH 及 以 下 变 频 器 需 要 能 耗 制 动 时 , 因 内 置 制 动 单 元 ,(+),PB 之 间 直 接 连 接 制 动 电 阻 ;<br />
*3 CF1-30NG/22NH、CF1-22SH 及 以 上 变 频 器 需 要 能 耗 制 动 时 ,(+),(-) 之 间 连 接 制 动 单 元 , 制 动 单 元 再 连 接 制 动 电 阻 ,<br />
连 接 制 动 单 元 时 须 注 意 正 负 极 性 ;<br />
*4 2 个 AC 为 同 一 接 线 端 子 。<br />
15
推 荐 的 进 线 断 路 器 、 接 触 器 及 电 线<br />
适 用 变 频 器<br />
功 率 (kW)<br />
断 路 器 (A)<br />
接 触 器 (A)<br />
输 入 / 输 出 线 (mm)<br />
2<br />
控 制 端 子 线 (mm)<br />
2<br />
2.2<br />
3.7<br />
5.5<br />
7.5<br />
11<br />
15<br />
18.5<br />
22<br />
30<br />
37<br />
45<br />
55<br />
75<br />
90<br />
110<br />
132<br />
160<br />
200<br />
16<br />
20<br />
9<br />
18<br />
2.5<br />
4<br />
25<br />
25<br />
4<br />
40<br />
50<br />
63<br />
80<br />
100<br />
125<br />
140<br />
180<br />
200<br />
250<br />
315<br />
25<br />
40<br />
50<br />
65<br />
65<br />
105<br />
125<br />
150<br />
180<br />
220<br />
300<br />
6<br />
6<br />
6<br />
10<br />
16<br />
25<br />
25<br />
35<br />
35<br />
50<br />
70<br />
400 300 95<br />
500 400 150<br />
630 450 185<br />
630 600 240<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
1<br />
16
选 配 件<br />
LCD 操 作 面 板<br />
LCD 操 作 面 板 具 有 7 个 LED 指 示 灯 来 帮 助 用 户 直 观 的 了 解 变 频 器 的 运 行 状 态 。 主 显 示 界 面 采 用 了 128*64 点<br />
阵 的 液 晶 模 块 , 用 户 可 以 直 观 方 便 地 观 察 及 修 改 各 种 运 行 参 数 , 并 且 可 以 选 择 中 / 英 文 两 种 语 言 显 示 。<br />
LCD 操 作 面 板 除 了 可 以 像 LED 操 作 面 板 一 样 使 用 功 能 代 码 模 式 进 行 参 数 修 改 外 , 还 能 使 用 菜 单 模 式 对 相 关<br />
参 数 进 行 修 改 。 相 比 于 功 能 代 码 模 式 , 菜 单 模 式 更 直 观 , 更 人 性 化 。<br />
电 源 :<br />
灯 亮 : 正 常<br />
运 行 源 :<br />
灯 亮 : 来 自 操 作 面 板<br />
灯 灭 : 来 自 外 部 端 子<br />
灯 闪 : 来 自 远 程 通 信<br />
频 率 源 :<br />
灯 亮 : 来 自 预 设 目 标 频 率<br />
灯 灭 : 来 自 模 拟 / 脉 冲 量 输 入<br />
灯 闪 : 来 自 其 它<br />
通 信 :<br />
灯 灭 : 远 程 无 通 信<br />
灯 闪 : 远 程 通 信 正 常<br />
故 障 :<br />
灯 亮 : 故 障<br />
灯 灭 : 正 常<br />
灯 闪 : 报 警<br />
通 信 延 长 线<br />
当 操 作 面 板 需 安 装 在 柜 门 上 时 , 可 使 用 通 信 延 长 线 ( 标 配 2 米 ) 用 于 操 作 面 板 和 变 频 器 本 体 的 连 接 。<br />
17
选 配 件<br />
直 流 电 抗 器<br />
CF1-75NG/55NH、CF1-55SH 及 以 下 规 格 直 流 电 抗 器 为 选 配 件 ;CF1-90NG/75NH、CF1-75SH 及 以 上<br />
规 格 直 流 电 抗 器 ( 使 用 本 公 司 推 荐 厂 家 产 品 ) 为 标 准 配 置 , 随 变 频 器 本 体 销 售 , 用 户 只 需 外 部 接 线 即<br />
可 。 本 公 司 不 生 产 直 流 电 抗 器 , 若 用 户 需 要 , 可 根 据 直 流 电 抗 器 机 械 参 数 表 的 型 号 选 购 推 荐 的 上 海 鹰 峰<br />
公 司 产 品 。<br />
D<br />
D<br />
D1<br />
W1<br />
W<br />
D1<br />
W1<br />
W<br />
A<br />
A<br />
B<br />
B<br />
D1<br />
D1<br />
图 A<br />
图 B<br />
直 流 电 抗 器 机 械 参 数 表<br />
适 用 变 频 器<br />
功 率 (kW)<br />
直 流 电 抗 器 型 号<br />
图 号<br />
重 量 (kg)<br />
D<br />
D1<br />
W<br />
尺 寸 (mm)<br />
W1<br />
H<br />
A×B<br />
2.2<br />
DCL-0006-EIDC<br />
2.3<br />
80<br />
63<br />
85<br />
60<br />
110<br />
5.4×9<br />
3.7<br />
DCL-0012-EIDC<br />
3.2<br />
100<br />
80<br />
100<br />
70<br />
125<br />
6×11<br />
5.5<br />
DCL-0023-EIDH<br />
3.8<br />
110<br />
87<br />
120<br />
70<br />
135<br />
6×11<br />
7.5<br />
11<br />
DCL-0023-EIDH<br />
DCL-0033-EIDH<br />
A<br />
3.8<br />
4.3<br />
110<br />
110<br />
87<br />
87<br />
120<br />
120<br />
70<br />
70<br />
135<br />
135<br />
6×11<br />
6×11<br />
15<br />
DCL-0033-EIDH<br />
4.3<br />
110<br />
87<br />
120<br />
70<br />
135<br />
6×11<br />
18.5<br />
DCL-0040-EIDH<br />
4.3<br />
110<br />
87<br />
120<br />
70<br />
135<br />
6×11<br />
22<br />
DCL-0050-EIDH<br />
5.5<br />
120<br />
95<br />
135<br />
85<br />
145<br />
8.4×13<br />
30<br />
DCL-0065-EIDH<br />
7.2<br />
138<br />
111<br />
150<br />
85<br />
170<br />
8.4×13<br />
37<br />
DCL-0078-EIDH<br />
7.5<br />
138<br />
111<br />
150<br />
85<br />
170<br />
8.4×13<br />
45<br />
DCL-0095-EIDH<br />
7.8<br />
138<br />
111<br />
150<br />
85<br />
170<br />
8.4×13<br />
55<br />
DCL-0115-EIDH<br />
9.2<br />
155<br />
125<br />
160<br />
90<br />
195<br />
9×18<br />
75<br />
DCL-0160-EIDH<br />
B<br />
10<br />
165<br />
100<br />
130<br />
98<br />
215<br />
9×18<br />
注 : 尺 寸 数 据 仅 供 参 考 , 请 以 产 品 提 供 厂 家 实 际 尺 寸 为 准 。<br />
18
选 配 件<br />
交 流 输 入 / 输 出 电 抗 器<br />
变 频 器 交 流 输 入 / 输 出 电 抗 器 为 选 配 件 , 本 公 司 不 生 产 交 流 输 入 / 输 出 电 抗 器 , 若 用 户 需 要 , 可 根 据 交 流 输<br />
入 / 输 出 电 抗 器 机 械 参 数 表 的 型 号 选 购 推 荐 的 上 海 鹰 峰 公 司 产 品 。<br />
D<br />
D<br />
D<br />
D1<br />
D2<br />
D1<br />
D2<br />
E<br />
D1<br />
E<br />
( 端 子 孔 径 )<br />
( 端 子 孔 径 )<br />
A*B<br />
( 安 装 孔 径 )<br />
W1<br />
W2<br />
A*B<br />
( 安 装 孔 径 )<br />
W1<br />
W2<br />
W<br />
A<br />
A*B<br />
( 安 装 孔 径 )<br />
W1<br />
W2<br />
W<br />
A<br />
图 A<br />
图 B<br />
图 C<br />
交 流 输 入 电 抗 器 机 械 参 数 表<br />
适 用 变 频<br />
器 功 率<br />
(kW)<br />
型 号<br />
图<br />
号<br />
重 量<br />
尺 寸 (mm)<br />
(kg) D D1 W W1 W2 H H1 H2 E A×B<br />
端 子<br />
孔 径<br />
2.2<br />
ACL-0007-EISC<br />
2.58<br />
110<br />
91<br />
/<br />
65<br />
84<br />
130<br />
/<br />
/<br />
/<br />
6×11<br />
/<br />
3.7<br />
5.5<br />
ACL-0010-EISC<br />
ACL-0015-EISH<br />
A<br />
2.67<br />
3.45<br />
110<br />
155<br />
91<br />
95<br />
/<br />
/<br />
65<br />
61<br />
84<br />
76<br />
130<br />
150<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
6×11<br />
6×15<br />
/<br />
/<br />
7.5<br />
ACL-0020-EISH<br />
3.25<br />
155<br />
95<br />
/<br />
61<br />
76<br />
150<br />
/<br />
/<br />
/<br />
6×15<br />
/<br />
11<br />
ACL-0030-EISH<br />
5.13<br />
155<br />
95<br />
150<br />
80<br />
95<br />
130<br />
/<br />
/<br />
/<br />
6×15<br />
/<br />
15<br />
ACL-0040-EISH<br />
5.20<br />
155<br />
95<br />
150<br />
80<br />
95<br />
130<br />
/<br />
/<br />
/<br />
6×15<br />
/<br />
18.5<br />
ACL-0050-EISH<br />
6.91<br />
195<br />
120<br />
130<br />
72<br />
92<br />
160<br />
/<br />
/<br />
/<br />
8.5×20<br />
/<br />
22<br />
ACL-0060-EISH<br />
B<br />
7.28<br />
195<br />
120<br />
135<br />
72<br />
92<br />
160<br />
/<br />
/<br />
/<br />
8.5×20<br />
/<br />
30<br />
ACL-0080-EISH<br />
7.55<br />
195<br />
120<br />
150<br />
72<br />
92<br />
160<br />
/<br />
/<br />
/<br />
8.5×20<br />
/<br />
37<br />
ACL-0090-EISH<br />
7.55<br />
195<br />
120<br />
150<br />
72<br />
92<br />
160<br />
/<br />
/<br />
/<br />
8.5×20<br />
/<br />
45<br />
ACL-0120-EISH<br />
10.44<br />
195<br />
120<br />
135<br />
92<br />
112<br />
160 75 40 78<br />
8.5×20<br />
Φ9<br />
55<br />
ACL-0150-EISH<br />
14.8<br />
250<br />
182<br />
155<br />
76<br />
102<br />
228 140 45 92<br />
11×18<br />
Φ11<br />
75<br />
ACL-0200-EISH<br />
19.2<br />
250<br />
182<br />
175<br />
96<br />
122<br />
228 140 40 102<br />
11×18<br />
Φ11<br />
90<br />
ACL-0250-EISH<br />
22.1<br />
250<br />
182<br />
175<br />
96<br />
122<br />
260<br />
155<br />
50<br />
102<br />
11×18<br />
Φ11<br />
110<br />
ACL-0250-EISH<br />
C<br />
22.1<br />
250<br />
182<br />
175<br />
96<br />
122<br />
260<br />
155<br />
50<br />
102<br />
11×18<br />
Φ11<br />
132<br />
ACL-0290-EISH<br />
28.3<br />
290<br />
214<br />
180<br />
100<br />
126<br />
270<br />
155<br />
54<br />
107<br />
11×18<br />
Φ12<br />
160<br />
ACL-0330-EISH<br />
28.3<br />
290<br />
214<br />
180<br />
100<br />
126<br />
270<br />
155<br />
60<br />
107<br />
11×18<br />
Φ12<br />
200<br />
ACL-0490-EISH<br />
43.6<br />
320<br />
243<br />
220<br />
122<br />
152<br />
305<br />
190<br />
60<br />
137<br />
12×20<br />
2-Φ12<br />
注 : 尺 寸 数 据 仅 供 参 考 , 请 以 产 品 提 供 厂 家 实 际 尺 寸 为 准 。<br />
19
选 配 件<br />
适 用 变 频<br />
器 功 率<br />
(kW)<br />
2.2<br />
3.7<br />
5.5<br />
7.5<br />
11<br />
15<br />
18.5<br />
22<br />
30<br />
37<br />
45<br />
55<br />
75<br />
90<br />
110<br />
132<br />
160<br />
200<br />
型 号<br />
OCL-0007-EISC<br />
OCL-0010-EISC<br />
OCL-0015-EISC<br />
OCL-0020-EISC<br />
OCL-0030-EISC<br />
OCL-0040-EISC<br />
OCL-0050-EISC<br />
OCL-0060-EISC<br />
OCL-0080-EISC<br />
OCL-0090-EISC<br />
OCL-0120-EISC<br />
OCL-0150-EISH<br />
OCL-0200-EISH<br />
OCL-0250-EISH<br />
OCL-0250-EISH<br />
OCL-0290-EISH<br />
OCL-0330-EISH<br />
OCL-0490-EISH<br />
图<br />
号<br />
A<br />
B<br />
重 量<br />
交 流 输 出 电 抗 器 机 械 参 数 表<br />
尺 寸 (mm)<br />
(kg) D D1 W W1 W2 H H1 H2 E A×B<br />
2.58<br />
2.67<br />
3.45<br />
3.25<br />
5.13<br />
5.20<br />
6.91<br />
7.28<br />
7.55<br />
7.55<br />
10.44<br />
14.8<br />
19.2<br />
22.1<br />
C 22.1 250<br />
28.3<br />
28.3<br />
43.6<br />
110<br />
110<br />
155<br />
155<br />
155<br />
155<br />
195<br />
195<br />
195<br />
195<br />
195<br />
250<br />
250<br />
250<br />
290<br />
290<br />
320<br />
91<br />
91<br />
95<br />
95<br />
95<br />
120<br />
120<br />
120<br />
120<br />
120<br />
182<br />
182<br />
182<br />
182<br />
214<br />
214<br />
243<br />
/<br />
/<br />
/<br />
/<br />
150<br />
150<br />
130<br />
135<br />
150<br />
150<br />
135<br />
155<br />
175<br />
175<br />
175<br />
180<br />
180<br />
220<br />
65<br />
65<br />
61<br />
61<br />
80<br />
80<br />
72<br />
72<br />
72<br />
72<br />
92<br />
76<br />
96<br />
96<br />
96<br />
100<br />
100<br />
122<br />
84<br />
84<br />
76<br />
76<br />
95<br />
95<br />
92<br />
92<br />
92<br />
92<br />
112<br />
122<br />
122<br />
122<br />
126<br />
126<br />
152<br />
130<br />
130<br />
150<br />
150<br />
130<br />
130<br />
160<br />
160<br />
160<br />
160<br />
160 75 40 78<br />
228 140 45 92<br />
228 140<br />
260<br />
260<br />
270<br />
270<br />
305<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
155<br />
155<br />
155<br />
155<br />
190<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
40<br />
50<br />
50<br />
54<br />
60<br />
60<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
102<br />
102<br />
102<br />
107<br />
107<br />
137<br />
6×11<br />
6×11<br />
6×15<br />
6×15<br />
6×15<br />
6×15<br />
8.5×20<br />
8.5×20<br />
8.5×20<br />
8.5×20<br />
8.5×20<br />
11×18<br />
11×18<br />
11×18<br />
11×18<br />
11×18<br />
11×18<br />
端 子<br />
孔 径<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
/<br />
φ9<br />
φ11<br />
φ11<br />
φ11<br />
Φ11<br />
Φ12<br />
Φ12<br />
12×20 2-Φ12<br />
注 : 尺 寸 数 据 仅 供 参 考 , 请 以 产 品 提 供 厂 家 实 际 尺 寸 为 准 。<br />
20
选 配 件<br />
制 动 单 元 及 制 动 电 阻<br />
CF1-22NG/18.5NH、CF1-18.5SH 及 以 下 规 格 已 内 置 制 动 单 元 , 需 要 能 耗 制 动 时 只 需 外 接 制 动 电 阻 即 可 。<br />
CF1-30NG/22NH、CF1-22SH 及 以 上 规 格 根 据 需 要 外 接 制 动 单 元 和 制 动 电 阻 。 本 公 司 不 生 产 制 动 单 元 及 电 阻 ,<br />
若 用 户 需 要 , 可 根 据 下 表 型 号 、 规 格 选 购 推 荐 的 上 海 鹰 峰 公 司 产 品 。<br />
适 用 电<br />
制 动 单 元<br />
制 动 电 阻<br />
制 动 性 能<br />
制 动 单 元 对<br />
机 功 率<br />
(kW)<br />
型 号<br />
用 量<br />
规 格<br />
用 量<br />
制 动 使 用<br />
率 ED(%)<br />
制 动 转<br />
矩 (%)<br />
最 大 连 续 使<br />
用 时 间 (s)<br />
应 最 小 制 动<br />
电 阻 值<br />
2.2<br />
内 置<br />
250Ω/300W<br />
1<br />
10<br />
100<br />
10<br />
70Ω<br />
3.7<br />
内 置<br />
150Ω/400W<br />
1<br />
10 100 10 70Ω<br />
5.5<br />
内 置<br />
100Ω/500W<br />
1<br />
10<br />
100<br />
10<br />
50Ω<br />
7.5<br />
内 置<br />
75Ω/800W<br />
1<br />
10<br />
100<br />
10<br />
33Ω<br />
11<br />
内 置<br />
50Ω/1000W<br />
1<br />
10<br />
100<br />
10<br />
25Ω<br />
15<br />
内 置<br />
40Ω/1500W<br />
1<br />
10<br />
100<br />
10<br />
25Ω<br />
18.5 内 置<br />
32Ω/2000W 1 10 100 10 20Ω<br />
22 DBU-4030 1 27Ω/3000W 1 10 100 10 20Ω<br />
30 DBU-4030 1 20Ω/3000W 1 10 100 10 20Ω<br />
37 DBU-4045 1 16Ω/4500W 1 10 100 10 13Ω<br />
45 DBU-4045 1 13Ω/4500W 1 10 100 10 13Ω<br />
55<br />
DBU-4030<br />
2<br />
20Ω/3000W<br />
2<br />
10<br />
100<br />
10<br />
20Ω<br />
75<br />
DBU-4045<br />
2<br />
16Ω/4500W<br />
2<br />
10<br />
100<br />
10<br />
13Ω<br />
90<br />
DBU-4045<br />
2<br />
13Ω/4500W<br />
2<br />
10<br />
100<br />
10<br />
13Ω<br />
110<br />
DBU-4045<br />
3<br />
13Ω/4500W<br />
3<br />
10<br />
100<br />
10<br />
13Ω<br />
132<br />
DBU-4045<br />
3<br />
13Ω/4500W<br />
3<br />
10<br />
100<br />
10<br />
13Ω<br />
160<br />
DBU-4220<br />
1<br />
4Ω/16000W<br />
1<br />
10<br />
100<br />
10<br />
3Ω<br />
200<br />
DBU-4220<br />
1<br />
3Ω/20000W<br />
1<br />
10<br />
100<br />
10<br />
3Ω<br />
注 :1) 若 需 要 大 于 额 定 制 动 转 矩 , 可 比 例 减 小 制 动 电 阻 值 以 增 加 制 动 转 矩 , 注 意 应 相 应 增 加 电 阻 功 率 。<br />
2) 制 动 使 用 率 ED%= 制 动 时 间 / 制 动 周 期 。<br />
3) 制 动 单 元 及 制 动 电 阻 的 安 装 尺 寸 、 规 格 及 使 用 方 法 具 体 参 见 产 品 提 供 厂 家 相 关 资 料 。<br />
21
选 配 件<br />
扩 展 卡<br />
变 频 器 采 用 模 块 化 设 计 理 念 , 可 以 根 据 用 户 个 性 化 需 求 , 选 配 不 同 的 扩 展 卡 , 有 效 降 低 用 户 采 购 成 本 , 扩<br />
展 卡 类 型 、 功 能 及 位 置 示 意 图 说 明 见 下 表 。<br />
扩 展 卡 类 型<br />
功 能 说 明<br />
控 制 板<br />
扩 展 卡 位 置 示 意 图<br />
Modbus<br />
通 信 扩 展 卡<br />
PG<br />
扩 展 卡<br />
5DI2DO<br />
数 字 量 扩 展 卡<br />
2AI2AO<br />
模 拟 量 扩 展 卡<br />
开 放 式 的 RS485 接 口 , 内 嵌<br />
Modbus-RTU 通 信 协 议 , 便<br />
于 对 变 频 器 进 行 远 程 监 控 。<br />
接 收 由 编 码 器 测 速 反 馈 的<br />
高 速 脉 冲 , 以 实 现 高 精 度<br />
的 速 度 控 制 , 兼 容 推 挽 式<br />
输 入 、 电 压 型 输 入 和 开 路<br />
集 电 极 输 入 , 与 编 码 器 直<br />
接 软 线 连 接 , 可 以 提 供 编<br />
码 器 电 源 12V/200mA。<br />
提 供 了 5 个 数 字 量 输 入 端 口<br />
和 2 个 数 字 量 输 出 端 口 , 满<br />
足 用 户 需 要 更 多 数 字 量 端<br />
口 的 场 合 。<br />
提 供 了 2 个 模 拟 量 输 入 端 口<br />
和 2 个 模 拟 量 输 出 端 口 , 满<br />
足 用 户 需 要 更 多 模 拟 量 端<br />
口 的 场 合 。<br />
22
应 用 接 线 图 示 例<br />
L1 L2 L3<br />
熔 断 器 运 行 指 示 故 障 启 动 / 停 止 停 止 指 示 故 障 指 示<br />
QF<br />
L11 L21 L31<br />
FU<br />
SB1<br />
KA1<br />
KA2<br />
R S T<br />
PLC 24V<br />
R1<br />
RA<br />
SB2<br />
KA1<br />
VF<br />
CF1<br />
U V W<br />
SI1 COMV+ AI1 AC AO<br />
AC<br />
R2<br />
RC<br />
KA2<br />
KA1<br />
HR<br />
KA2<br />
KA1<br />
HG<br />
HY<br />
N<br />
M<br />
运 行<br />
模 拟 量 给 定<br />
0~10V/4~20mA<br />
模 拟 量 输 出<br />
4~20mA<br />
( 一 ) 单 电 机 PID 控 制 应 用 ( 恒 压 、 恒 温 等 )<br />
23
应 用 接 线 图 示 例<br />
L1 L2 L3<br />
熔 断 器 运 行 指 示 故 障 启 动 / 停 止 停 止 指 示 故 障 指 示<br />
1# 电 机 2# 电 机<br />
过 载 指 示 过 载 指 示<br />
QF<br />
L11 L21 L31<br />
FU<br />
SB1<br />
KA1 KA2 KH1<br />
KH2<br />
SB2<br />
KA1<br />
R S T PLC 24V<br />
R1<br />
RA<br />
VF<br />
CF1<br />
KA2<br />
U V W SI1 COM V+ AI1 AC AO AC R2 RC<br />
KH1<br />
KA1<br />
HR<br />
KA2<br />
KH2<br />
HG HY HY1 HY2<br />
KH2<br />
KH1<br />
N<br />
KA1<br />
M<br />
M<br />
2# 电 机 1# 电 机<br />
运 行<br />
模 拟 量 给 定<br />
0~10V/4~20mA<br />
模 拟 量 输 出<br />
4~20mA<br />
( 二 ) 一 拖 二 应 用 ( 仅 限 V/f 控 制 )<br />
24
订 货 规 范<br />
用 户 单 位<br />
订 货 台 数<br />
( 请 在 上 填 入 需 要 的 型 号 , □ 内 打 √)<br />
订 货 日 期<br />
型 号<br />
CF1-<br />
( 示 例 :CF1-15SH、CF1-18.5NG/15NH)<br />
LED 操 作 面 板 ( 标 准 配 置 )<br />
LCD 操 作 面 板 ( 特 殊 订 货 )<br />
操 作 面 板 通 信 延 长 线 (2m)<br />
□<br />
□<br />
二 者 选 一<br />
□<br />
选 配 件<br />
通 信 扩 展<br />
Modbus 通 信 扩 展 卡<br />
□<br />
PG 扩 展<br />
PG 扩 展 卡<br />
□<br />
输 入 / 输 出 扩 展<br />
5DI2DO 数 字 量 扩 展 卡<br />
2AI2AO 模 拟 量 扩 展 卡<br />
□<br />
□<br />
二 者 选 一<br />
选 配 功 能<br />
接 地 保 护 功 能<br />
□<br />
备 注<br />
25
全 国 一 级 经 销 商 明 细 表<br />
北 京<br />
北 京 欣 凯 通 机 电 有 限 公 司 010-66162644<br />
北 京 市 北 方 森 源 电 气 有 限 责 任 公 司 010-87581702<br />
天 津<br />
天 津 市 强 强 电 器 科 技 有 限 公 司 022-83715527<br />
上 海<br />
上 海 企 开 电 器 设 备 有 限 公 司 021-56319844<br />
上 海 森 昊 电 气 有 限 公 司 021-54791857<br />
上 海 泰 耀 机 电 设 备 有 限 公 司 021-57428230<br />
上 海 华 启 电 气 设 备 有 限 公 司 021-56319844<br />
上 海 斐 格 电 气 有 限 公 司 021-24205696<br />
福 建<br />
泉 州 市 恒 源 电 力 设 备 有 限 公 司 0595-22587087<br />
厦 门 亿 合 电 器 有 限 公 司 0592-5223466<br />
浙 江<br />
杭 州 华 森 电 器 有 限 公 司 0571-86969090<br />
杭 州 天 源 机 电 设 备 有 限 公 司 0571-87244850<br />
乐 清 市 新 格 电 气 有 限 公 司 0577-62727313<br />
宁 波 市 江 东 腾 辉 电 器 有 限 公 司 0574-87890910<br />
安 徽<br />
合 肥 皖 为 电 气 设 备 工 程 有 限 责 任 公 司 0551-2884402<br />
江 苏<br />
南 京 扬 力 电 器 有 限 公 司 025-84585297<br />
南 京 兰 珀 电 气 工 程 有 限 公 司 025-85283021<br />
常 州 市 中 环 电 器 有 限 公 司 0519-88867161<br />
镇 江 兆 丰 电 器 有 限 公 司 0511-88320888<br />
苏 州 市 机 电 设 备 有 限 责 任 公 司 0512-67202006<br />
苏 州 苏 新 机 电 设 备 有 限 公 司 0512-67571866<br />
苏 州 市 中 信 机 电 设 备 有 限 公 司 0512-65236366<br />
苏 州 明 大 机 电 有 限 公 司 0512-65833162<br />
无 锡 市 法 德 兰 电 器 成 套 公 司 0510-82736734<br />
盐 城 市 科 宇 电 气 有 限 公 司 0515-89800508<br />
连 云 港 市 希 门 自 动 化 电 器 设 备 有 限 公 司 0518-85013959<br />
徐 州 泛 得 电 子 有 限 公 司 0516-83861527<br />
南 通 正 源 电 气 有 限 公 司 0513-85030391<br />
扬 州 通 润 电 气 设 备 有 限 公 司 0514-87895515<br />
常 熟 市 中 通 电 力 设 备 有 限 责 任 公 司 0512-52853511<br />
常 熟 市 润 源 电 气 设 备 销 售 有 限 公 司 0512-52110269<br />
常 熟 市 创 达 电 气 物 资 有 限 责 任 公 司 0512-52728292<br />
海 安 县 巨 龙 工 贸 有 限 公 司 13328080061<br />
山 东<br />
莱 芜 汇 鑫 实 业 有 限 公 司 13863410777<br />
山 东 亘 源 电 力 工 程 有 限 公 司 0531-86018833<br />
淄 博 新 能 机 电 设 备 有 限 公 司 0533-2186118<br />
济 南 久 业 电 气 设 备 有 限 公 司 0531-85869178<br />
烟 台 信 谊 电 气 技 术 有 限 公 司 0535-6105866<br />
江 苏 华 晟 电 器 设 备 有 限 公 司 山 东 电 气 技 术 中 心 0531-88950385<br />
江 西<br />
江 西 佳 创 实 业 有 限 公 司 0791-88317951<br />
广 东<br />
广 州 市 友 朋 电 气 设 备 有 限 公 司 020-34527080<br />
佛 山 市 君 鹏 机 电 设 备 有 限 公 司 0757-83811990<br />
佛 山 市 嘉 合 贸 易 有 限 公 司 0757-83397660<br />
东 莞 市 运 通 泰 电 气 科 技 有 限 公 司 0769-22028877<br />
深 圳 市 华 冠 电 器 销 售 有 限 公 司 0755-83928099<br />
众 业 达 电 气 股 份 有 限 公 司 ( 含 子 公 司 ) 0754-88739922<br />
汕 头 市 新 兴 工 业 配 套 材 料 有 限 公 司 0754-88681888<br />
湖 南<br />
长 沙 常 开 电 气 有 限 公 司 0731-84699925<br />
长 沙 市 康 发 电 器 有 限 公 司 0731-84422858<br />
湖 北<br />
武 汉 万 千 新 能 电 气 有 限 公 司 027-87312243<br />
武 汉 圣 天 科 技 有 限 公 司 027-82706552<br />
广 西<br />
南 宁 市 德 控 机 电 设 备 有 限 责 任 公 司 0771-3212829<br />
河 北<br />
河 北 华 尔 电 气 有 限 公 司 0311-87227761<br />
河 南<br />
河 南 中 电 电 器 有 限 公 司 0371-66965984<br />
河 南 航 天 机 电 数 字 有 限 公 司 0371-63329016<br />
四 川<br />
成 都 慧 永 电 器 成 套 设 备 有 限 公 司 028-68003527<br />
陕 西<br />
陕 西 新 力 源 电 气 有 限 公 司 029-88348089<br />
西 安 西 菱 电 器 机 械 设 备 有 限 公 司 029-88320213<br />
云 南<br />
昆 明 惠 尔 电 气 有 限 公 司 0871-63835808<br />
宁 夏<br />
银 川 同 正 电 气 有 限 公 司 0951-6014483<br />
甘 肃<br />
天 水 上 联 电 器 成 套 有 限 公 司 0938-8381068<br />
山 西<br />
山 西 万 里 顺 贸 易 有 限 公 司 0351-6521630<br />
山 西 常 顺 电 器 销 售 服 务 有 限 公 司 0351-7023860<br />
新 疆<br />
新 疆 德 控 电 气 有 限 公 司 0991-5588266<br />
辽 宁<br />
沈 阳 市 新 业 物 资 实 业 公 司 024-22734762<br />
鞍 山 市 耐 特 机 电 系 统 工 程 有 限 公 司 0412-5230221<br />
吉 林<br />
长 春 市 金 蟾 经 贸 有 限 公 司 0431-84788961<br />
黑 龙 江<br />
哈 尔 滨 北 低 日 月 机 电 设 备 有 限 公 司 0451-88387734<br />
内 蒙 古<br />
包 头 市 杰 德 自 动 化 工 程 有 限 公 司 0472-6973800<br />
内 蒙 古 宇 欣 机 电 科 技 有 限 公 司 0471-6512281<br />
海 南<br />
海 南 华 胜 电 气 设 备 有 限 公 司 0898-66226803
常 熟 开 关<br />
持 续 超 越<br />
国 家 创 新 型 试 点 企 业<br />
国 家 重 点 高 新 技 术 企 业<br />
全 国 企 事 业 知 识 产 权 示 范 单 位<br />
全 国 守 合 同 重 信 用 企 业<br />
国 家 科 学 技 术 进 步 二 等 奖 获 得 者<br />
2013.02<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
CHANGSHU SWITCHGEARMFG.CO.,LTD. ( FORMERCHANGSHUSWITCHGEARPLANT)<br />
ADDRESS:NO.8JIANYEROADCHANGSHU,JIANGSU,P.R.CHINA<br />
URL:HTTP://WWW.RIYUE.COM.CN<br />
E-MAIL:cskg0001@cs-kg.com<br />
POSTCODE:215500<br />
因 产 品 技 术 需 不 断 改 进 , 所 有 数 据 应 以 本 公 司 技 术 部 门 最 新 确 认 为 准 。<br />
本 产 品 样 本 的 版 权 和 解 释 权 属 常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )。<br />
All technical data of productsshould be subjecttofinal confirmation of our technical department.<br />
Publishing of this product catalogue and explaination of all details will be reserved by Changshu Switchgear<br />
Mfg. Co., Ltd. ( former Changshu Switchgear Plant)<br />
.
