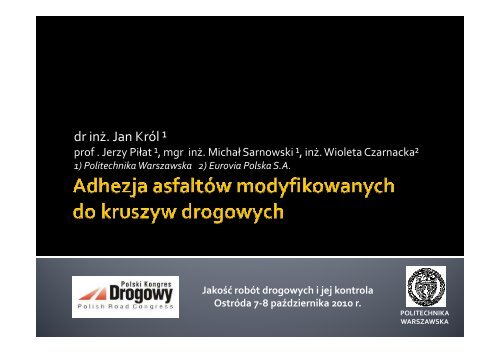

<strong>dr</strong> inż. Jan <strong>Król</strong> ¹<br />
prof . Jerzy Piłat ¹, mgr inż. Michał Sarnowski ¹, inż. Wioleta Czarnacka²<br />
1) Politechnika Warszawska 2) Eurovia Polska S.A.<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.<br />
POLITECHNIKA<br />
WARSZAWSKA
Adhezja<br />
Odporność mieszanek mineralno-asfaltowych na<br />
działanie wody i mrozu<br />
Asfalty <strong>dr</strong>ogowe a polimeroasfalty<br />
Badania porównawcze metod pomiaru <strong>adhezji</strong><br />
Wpływ modyfikacji asfaltu polimerem na<br />
przyczepność lepiszcza do kruszywa<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Odgrywa zasadniczą rolę w trwałości nawierzchni asfaltowych<br />
Warunkuje:<br />
wytrzymałość mechaniczną MMA<br />
odporność na czynniki atmosferyczne<br />
szczelność nawierzchni<br />
odporność na procesy starzeniowe zachodzące podczas eksploatacji<br />
nawierzchni<br />
Podstawowe rodzaje przyczepności:<br />
mechaniczna (bierna lub względna)<br />
fizykochemiczna (właściwa, czynna)<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Mechaniczne związanie błonki lepiszcza z<br />
powierzchnią materiału mineralnego<br />
Przyczepność mechaniczna zależy od:<br />
porowatości powierzchni materiału<br />
mineralnego<br />
szorstkości powierzchni materiału<br />
mineralnego<br />
kształtu ziaren kruszywa oraz struktury krystalicznej<br />
lepkości lepiszcza (mała lepkość – dobre zwilżenie<br />
powierzchni ziarna kruszywa)<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Związanie błonki lepiszcza z powierzchnią materiału<br />
mineralnego, wzajemne oddziaływanie sił przyciągania<br />
między cząsteczkami błonki bitumicznej i cząsteczkami<br />
powierzchni kruszywa<br />
Przyczepność fizykomechaniczna zależy od:<br />
składu chemicznego asfaltu<br />
lepkości lepiszcza<br />
składu mineralogicznego kruszywa i pochodzenia materiału<br />
kamiennego – zawartość krzemionki (SiO2)<br />
▪ napięcia powierzchniowego lepiszcza na granicy faz asfalt/kruszywo<br />
▪ kąta zwilżania<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Powierzchnia odmytego kruszywa<br />
Powierzchnia nieodmytego kruszywa<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Dobra adhezja<br />
Dobra kohezja<br />
Odporność MMA<br />
na działanie wody<br />
(odporność na odmywanie<br />
lepiszcza z powierzchni<br />
kruszywa i niszczące<br />
działanie mrozu)<br />
Trwałość nawierzchni<br />
Metoda wg PN-EN 12697-12<br />
(Modified Lottman Test, AASHTO T 283)<br />
<br />
Odporność zależy min. od:<br />
ilości lepiszcza asfaltowego<br />
grubości otoczki asfaltowej<br />
zawartości wolnych przestrzeni<br />
struktury i rodzaju mieszanki<br />
ITSR<br />
=<br />
ITS<br />
ITS<br />
w<br />
d<br />
⋅100<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Asfalt niemodyfikowany 50/70<br />
Asfalt modyfikowany 45/80-55<br />
<br />
<br />
widoczne cząstki<br />
rozproszonego polimeru o<br />
kształcie sferycznym<br />
cząstki polimeru mogą tworzyć<br />
różne struktury<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Mieszanka mineralno-asfaltowa<br />
(MMA) z asfaltem modyfikowanym<br />
<br />
Widoczne cząstki rozproszonego<br />
polimeru o kształcie sferycznym<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Różne struktury polimero<strong>asfaltów</strong><br />
Różne możliwości rozproszenia polimeru w MMA<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
zwiększenie zawartości lepiszcza<br />
stosowanie dodatków poprawiających<br />
przyczepność (adhezyjnych)<br />
<br />
<br />
zastosowanie <strong>asfaltów</strong> <strong>modyfikowanych</strong> polimerami → wpływ na<br />
poprawę <strong>adhezji</strong> nie potwierdzony jednoznacznie w badaniach<br />
zastosowanie <strong>asfaltów</strong> <strong>modyfikowanych</strong> metodą mieszaną →<br />
polimer + kwas polifosforowy → nowa metoda<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
KRUSZYWO<br />
dolomit 5/8 gabro 5/8<br />
żwiry<br />
polodowcowe<br />
kruszone 5/8<br />
LEPISZCZE<br />
asfalt<br />
PmB<br />
asfalt PmB asfalt<br />
PmB<br />
50/70 45/80-55 50/70 45/80-55 50/70 45/80-55<br />
ŚRODEK<br />
ADHEZYJNY<br />
0%<br />
0,4%<br />
0%<br />
0,4%<br />
0%<br />
0,4%<br />
0%<br />
0,4%<br />
0%<br />
0,4%<br />
0%<br />
0,4%<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
ŻWIRY<br />
KRUSZONE<br />
GABRO<br />
DOLOMIT<br />
GĘSTOŚĆ [g/cm 3 ] 2,680 2,990 2,810<br />
ZAWARTOŚĆ SiO 2 [%]<br />
75 - 90 40 - 50 < 5<br />
LEPISZCZE<br />
50/70 PmB 45/80-55<br />
PiK [°C] 50,8 55,2<br />
PENETRACJA [0,1 mm] 52 51<br />
LEPKOŚĆ w 60°C [Pa*s] 342 1442<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
metoda butelkowa<br />
test gotowania<br />
(PN- EN 12697-11 + AC:2007)<br />
(PN – 84 B-06714/22)<br />
<br />
Oddziaływanie wody w temp.<br />
pokojowej na kruszywo otoczone<br />
asfaltem poddane procedurze<br />
mieszania.<br />
?<br />
<br />
Oddziaływanie wrzącej wody na<br />
kruszywo otoczone asfaltem:<br />
Temp. 100 °C<br />
<br />
Czas 3 min od zagotowania<br />
Temp. 25 °C<br />
<br />
Czas 24 h<br />
Wizualnie określona ocena stopnia odmycia lepiszcza z luźnych ziaren kruszywa<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
100<br />
90<br />
80<br />
70<br />
60<br />
Największą efektywność działania środek adhezyjny wykazuje na próbkach<br />
kruszywa pokrytego asfaltem niemodyfikowanym<br />
ODMYCIE [%]<br />
50/70<br />
50/70+ADH<br />
PmB 45/80-55<br />
PmB 45/80-55+ADH<br />
50/70<br />
50/70+ADH<br />
PmB 45/80-55<br />
PmB 45/80-55+ADH<br />
50/70<br />
50/70+ADH<br />
PmB 45/80-55<br />
PmB 45/80-55+ADH<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
DOLOMIT GABRO ŻWIRY KR.<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
80<br />
70<br />
ZASTOSOWANIE POLIMEROASFALTU – SPADEK ODMYCIA<br />
ODMYCIE[%]<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
50/70<br />
PmB 45/80-55<br />
50/70<br />
PmB 45/80-55<br />
50/70<br />
PmB 45/80-55<br />
DOLOMIT GABRO ŻWIRY KR.<br />
50/70 PmB 45/80-55<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
100<br />
90<br />
ŻWIRY KRUSZONE - NAJLEPSZA ADHEZJA<br />
KRYTERIUM KWASOWOŚCI NIEJEDNOZNCZNĄ PODSTAWĄ OCENY PRZYDATNOŚCI<br />
80<br />
70<br />
TEST GOTOWANIA<br />
METODA BUTELKOWA<br />
ODMYCIE [%]<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
50/70<br />
50/70<br />
50/70<br />
DE80B<br />
DE80B<br />
DE80B<br />
50/70<br />
50/70<br />
50/70<br />
DE80B<br />
DE80B<br />
DE80B<br />
DOLOMIT(ZASADOWA) 50/70 DE80B GABRO(POŚREDNIA) 50/70 ŻWIRY KR(KWAŚNA) DE80B<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
100<br />
90<br />
METODA GOTOWANIA<br />
TEST BUTELKOWA<br />
80<br />
ODMYCIE [%]<br />
70<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
50/70<br />
PmB 45/80-55<br />
TEST GOTOWANIA<br />
GABRO<br />
50/70<br />
PmB 45/80-55<br />
METODA BUTELKOWA<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
ODMYCIE – TEST GOTOWANIA, [%]<br />
80<br />
75<br />
70<br />
65<br />
60<br />
55<br />
50<br />
45<br />
40<br />
35<br />
30<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
R² = 0,941<br />
R² = 0,9139<br />
R² = 0,704<br />
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90<br />
ODMYCIE – TEST BUTELKOWY, [%]<br />
DOLOMIT GABRO ŻWIRY KRUSZONE<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Dodatek środka adhezyjnego do lepiszcza asfaltowego poprawia<br />
adhezję.<br />
Największą efektywność działania środek adhezyjny wykazuje na<br />
próbkach kruszywa pokrytych asfaltem niemodyfikowanym w teście<br />
gotowania.<br />
Stosowanie asfaltu modyfikowanego polimerem wpływa na<br />
poprawę przyczepności lepiszcza do kruszywa.<br />
Poprawę przyczepności można obserwować szczególnie na próbkach<br />
bez dodatku środka adhezyjnego.<br />
Korzystny wpływ stosowania polimeroasfaltu w poprawie <strong>adhezji</strong><br />
należy wiązać z wyższą lepkością lepiszcza modyfikowanego i większą<br />
odpornością na mechaniczne o<strong>dr</strong>ywanie od powierzchni kruszywa.<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
Ostróda 7-8 października 2010 r.
Rodzaj zastosowanego kruszywa ma znaczący wpływ na<br />
przyczepność do lepiszcza asfaltowego.<br />
Kryterium kwasowości kruszywa (zawartość SiO2) nie może stanowić<br />
jedynej podstawy oceny przydatności kruszywa do celów <strong>dr</strong>ogowych.<br />
Na przykładzie żwirów kruszonych stwierdzono, że twardość,<br />
ścieralność i struktura krystaliczna oraz mikro- i makro- tekstura w<br />
dużym stopniu wpływają na przyczepność lepiszcza asfaltowego do<br />
kruszywa.<br />
Wyniki badań uzyskane w metodzie gotowania i w metodzie<br />
butelkowej nie są porównywalne.<br />
Obie metody stosują inny mechanizm oddzielenia lepiszcza z<br />
powierzchni ziarna, co w znacznym stopniu różnicuje uzyskane wyniki.<br />
Jakość robót <strong>dr</strong>ogowych i jej kontrola<br />
