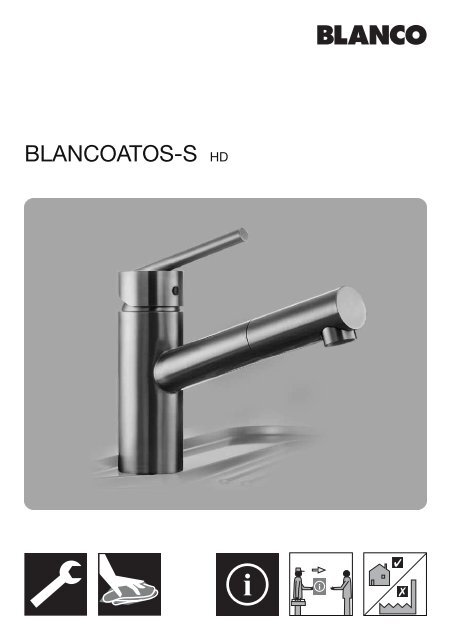

<strong>BLANCOATOS</strong>-S <strong>HD</strong>
<strong>BLANCOATOS</strong>-S <strong>HD</strong><br />
B<br />
4<br />
6<br />
18<br />
19<br />
22<br />
23<br />
12<br />
5<br />
1<br />
17<br />
16<br />
20<br />
11<br />
2<br />
3<br />
7 8<br />
1 2 3<br />
Ø 35 mm<br />
4 5 6<br />
7<br />
8<br />
9<br />
21<br />
10<br />
9<br />
15<br />
13<br />
14<br />
Art.-No. 511 320<br />
10<br />
Art.-No.<br />
128 434
14<br />
11 12 13<br />
15<br />
16<br />
Art.-No. 513 605<br />
Art.-No. 126 999<br />
Art.-No. 511 920<br />
17 18<br />
19 20<br />
21 22<br />
23 24<br />
25 26<br />
+<br />
C
Wykaz części <strong>BLANCOATOS</strong>-S <strong>HD</strong><br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17<br />
18<br />
19<br />
20<br />
21<br />
22<br />
23<br />
Instrukcja montażu i pielęgnacji<br />
PLGratulujemy Państwu zakupu<br />
Dla wykorzystania pełnych możliwości i zapewnienia komfortu użytkowania<br />
baterii BLANCO, zestawiliśmy dla Państwa najważniejsze informacje.<br />
Dźwignia mieszacza<br />
Zaślepka „ciepła – zimna“ woda<br />
Śruba mocowania dźwigni<br />
Pierścień zabezpieczający głowicę<br />
Nakrętka głowicy<br />
Głowica<br />
Korpus z tulejka stabilizująca wylewkę<br />
Stabilizator wylewki<br />
Wąż wyciąganej wylewki<br />
Uszczelka węża natryskowego góra<br />
Uszczelka węża natryskowego dół<br />
Obciążnik węża wylewki<br />
Wylewka natryskowa<br />
Regulator strumienia<br />
Zawór zwrotny<br />
Korpus wewnętrzny<br />
Pierścień z tw. sztucznego<br />
Uszczelka korpusu<br />
Uszczelka korpusu<br />
Pierścień z tw. sztucznego<br />
Zestaw montażowy<br />
Wężyki zasilające<br />
Przyłączenie węża zasilającego<br />
Dane techniczne<br />
Zakres stosowania<br />
• Zbiorniki ciśnieniowe oraz podgrzewacze przepływowe<br />
• Nie stosować w zbiornikach niskociśnieniowych / boilerach<br />
Ciśnienie robocze<br />
•Min. 0,5 bar<br />
• Maks. 10,0 bar<br />
Temperatura<br />
• Maks. 70° C<br />
Wskazówka<br />
Różnica ciśnień między przyłączem wody zimnej i ciepłej<br />
nie powinna przekraczać 3 bar, ponieważ w przeciwnym<br />
razie stosunek zmieszania wody nie będzie odpowiadał<br />
położeniu dźwigni mieszacza i pożądanej temperaturze<br />
wody.<br />
Symbole<br />
dobrze źle zalecane<br />
Instalacja<br />
Rysunki<br />
1 Średnica otworu pod baterię: 35 mm<br />
2 - 4 Zamocowanie baterii<br />
UWAGA: Nie zapomnieć o uszczelce między<br />
baterią a powierzchnią przylegania!<br />
5 Przepłukać zawory kątowe<br />
6 Zalecane jest zamontowanie filtra do<br />
zanieczyszczeń przy zaworach kątowych<br />
7 - 11 Zamocować wężyki zasilające baterii. Zwrócić<br />
uwagę, aby podczas dokręcania nie uległy<br />
skręceniu lub zagięciu.<br />
Pozostałe rysunki na okładce<br />
12 - 14 Zaleca się zamontowanie prowadnicy węża<br />
wylewki uniemożliwiającej skręcanie się węża<br />
15 Przepłukać regulator strumienia<br />
Kontrola po zakończeniu montażu:<br />
szczelność, elementy ruchome, strumień wody<br />
Pielęgnacja<br />
Prosimy o stosowanie się do zaleceń i rysunków<br />
zamieszczonych na okładce.<br />
Rysunki<br />
16 - 18 Stosować miękką ściereczkę (z mikrofazy) oraz<br />
łagodne środki czyszczące<br />
19 - 20 Zachować ostrożność, nie uderzać baterii,<br />
zwłaszcza wylewki, innymi przedmiotami<br />
21 - 24 Sposób korzystania z wyciąganej wylewki<br />
25 - 26 Czyszczenie regulatora strumienia roztworem octu<br />
Ważne<br />
Podczas montażu nie zrywać banderoli z wężyka<br />
zasilającego! W przypadku zapytań prosimy o wpisanie<br />
11-cyfrowego numeru artykułu (patrz: banderola na<br />
wężyku zasilającym zimnej wody).<br />
Przykład<br />
i życzymy zadowolenia<br />
z użytkowania baterii BLANCO!<br />
14
BLANCO GmbH + Co KG<br />
Technischer Kundendienst<br />
Tel.: +49 7045 44-81 419<br />
info@blanco.de · www.blanco.com 117<br />
111 03/2008
