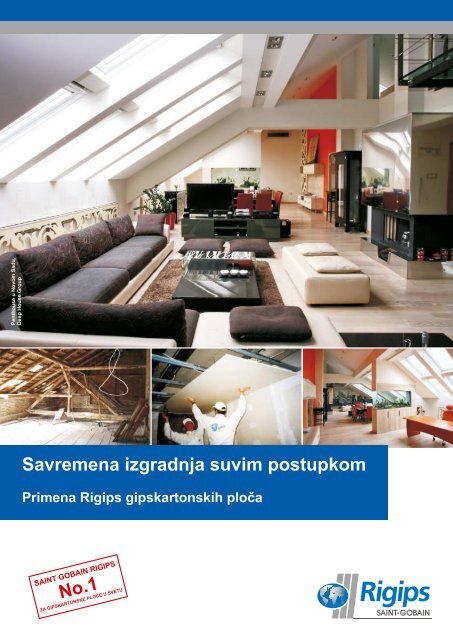

Penthouse u Novom Sadu,<br />
Deep House Group<br />
SAINT GOBAIN RIGIPS<br />
No.1<br />
ZA GIPSKARTONSKE PLOČE U SVETU
2<br />
Gips je:<br />
EKOLOŠKI PODOBAN<br />
<strong>Rigips</strong> ploče imaju gipsano<br />
jezgro obostrano obloženo<br />
posebnim visokovrednim<br />
kartonom. Gips nema mirisa<br />
ni sastojaka štetnih po<br />
zdravlje, jer su važna svojstva<br />
dobijena proizvodnjom kroz<br />
ekološki čiste postupke.<br />
<strong>Rigips</strong> ploče i malteri<br />
poseduju IBO ekološki<br />
austrijski sertifikat.<br />
DOBAR REGULATOR<br />
VLAŽNOSTI<br />
Zahvaljujući gipsanom jezgru<br />
<strong>Rigips</strong> ploče delotvorno<br />
regulišu vlažnost vazduha u<br />
prostoriji. Poznato je da gips<br />
privremeno upija višak vlage<br />
iz vazduha, koju vraća kad<br />
vazduh u prostoriji postane<br />
suv. To daje svojstvo<br />
regulatora klime u<br />
zatvorenom prostoru.<br />
<strong>Rigips</strong> sistemi:<br />
SMANJUJU TROŠKOVE I<br />
SKRAĆUJU VREME<br />
IZGRADNJE<br />
<strong>Rigips</strong> sistemi omogućavaju<br />
kvalitetnu izgradnju od<br />
podruma do tavana uz<br />
smanjenje troškova. Lake<br />
konstrukcije smanjuju<br />
opterećenje nosivih<br />
građevinskih elemenata.<br />
Instalacije se lako provode<br />
kroz šuplji deo zida uz manje<br />
troškove. Suva <strong>izgradnja</strong><br />
garantuje uštedu prostora i do<br />
10%. Rok izvođenja je daleko<br />
kraći nego kod masivnih<br />
konstrukcija.<br />
ČUVAJU TOPLOTU<br />
Optimalna toplotna zaštita<br />
nije luksuz već važan faktor<br />
zdravog i ekonomičnog<br />
stanovanja. U velikoj<br />
prednosti su materijali koji<br />
sporo provode toplotu. <strong>Rigips</strong><br />
sistemi nude dobru toplotnu<br />
zaštitu za celu kuću.<br />
Ugradnjom <strong>Rigips</strong><br />
termoizolacionih sistema<br />
smanjuju se troškovi grejanja<br />
i do 60% i eliminiše se vlaga<br />
na zidovima pomoću parne<br />
brane. Moguće je dostići<br />
standarde pasivne kuće.<br />
FLEKSIBILAN<br />
<strong>Rigips</strong> ploča, malteri i gips su<br />
lako obradivi materijali za<br />
zahtevne i komplikovane forme<br />
u prostoru. Ploča je laka za<br />
montažu i transport, čak i za<br />
amatere. Idealna je za<br />
adaptacije. Modelarski gips,<br />
ispune, glet mase i malteri<br />
nemaju pukotine nakon primene<br />
jer je gips elastičan.<br />
IZOLUJU I APSORBUJU<br />
ZVUK<br />
<strong>Rigips</strong> sistemi pružaju najbolju<br />
zvučnu zaštitu. Zidna<br />
konstrukcija upija zvučne talase<br />
i oslabljuje ih usporenim<br />
vibriranjem velikih ploča dok<br />
mekani spojevi sa ostalim<br />
elementima zgrade sprečavaju<br />
pojavu zvučnog mosta. Ako se<br />
šupljine ispune mineralnom<br />
vunom, konstrukcija postaje još<br />
bolji izolator i apsorbovaće se<br />
preostala energija zvuka.<br />
Perforirane plafonske ploče<br />
odlični su apsorberi zvuka.<br />
UDOBAN ZA STANOVANJE<br />
Udobnost stanovanja zavisi od<br />
građevinskog materijala<br />
ugrađenog u enterijer.<br />
Građevinski materijali s nižom<br />
provodljivošću toplote (npr.<br />
drvo, gips) stvaraju osećaj<br />
toplote i udobnosti. Zato su i<br />
<strong>Rigips</strong> ploče važan faktor<br />
zdravog stanovanja. Gips se<br />
javlja kao građevinski materijal<br />
još u starom Egiptu.<br />
ŠTITE OD POŽARA<br />
<strong>Rigips</strong> ploča zasniva se na<br />
dobrim svojstvima gipsanog<br />
jezgra. Gips u sebi veže oko<br />
22% kristalne vode što kod<br />
ploča debljine 12,5 mm iznosi<br />
oko 2 litara po kvadratnom<br />
metru. U slučaju požara ta voda<br />
deluje samogasivo. <strong>Rigips</strong><br />
sistemima postiže se<br />
vatrootpornost od F30 do F240.<br />
Vatrootporni plafoni, zidovi,<br />
potkrovlja, podovi i obloge<br />
poseduju sertifikate.<br />
RIGIPS SISTEMI SU VALIDNI SAMO AKO SE KORISTE ORIGINALNI RIGIPS PROIZVODI PREMA BROŠURAMA.<br />
RIGIPS PREDNOST: VRHUNSKA PLOČA, PROFILI OD 0,6 mm, NOSIVOST PRIBORA, KVALITET VIJAKA I ČVRSTINA ISPUNA.
Suvo malterisanje-lepljenje ploča na zid<br />
Nakon provere ravnine zida,<br />
obeležavaju se mesta za<br />
nanošenje lepka.<br />
<strong>Rigips</strong> ploče, sa dužinom koja<br />
odgovara spratnoj visini, lepe se<br />
na zid.<br />
Nakon lepljenja ploče se<br />
ravnaju dugačkom ravnjačom<br />
koja zahvata tri ploče.<br />
2<br />
Specifikacija materijala za 1 m lepljenja ploča na zid<br />
Lepak u vidu pogača nanosi se u<br />
tri vertikale za 12,5 mm ploče i<br />
četiri vertikale za 9,5 mm ploče.<br />
Nakon lepljenja ploča se malo<br />
izdiže da bi se ubacile podloške<br />
od 10 mm.<br />
Ispunjavanje i gletovanje<br />
spojeva se vrši primenom<br />
bandaž traka.<br />
<strong>Rigips</strong> gipskartonske ploče<br />
2<br />
1,0 m<br />
<strong>Rigips</strong> lepak (vezivo) 4,0 kg<br />
Bandaž traka 0,8 m<br />
Ispuna spojeva Super ili Standard 0,3 kg<br />
Opcija<br />
Alux zaštitna lajsna za uglove 0,1 m 2<br />
Rigitherm ploče sa kaširanom termoizolacijom 1,0 m<br />
Namena<br />
Suvo malterisanje lepljenjem <strong>Rigips</strong> ploča na<br />
postojeće zidove idealno je za izravnavanje<br />
većih neravnina zida. Kada je kratak rok<br />
izvođenja, lepljenje ploča je idealno rešenje jer<br />
nema sušenja 15 dana kao kod maltera.<br />
Montaža<br />
Podloga mora biti čvrsta, suva i odmašćena.<br />
Ako je na zidu stari malter, potrebno je da se<br />
skine na mestima gde se nanosi lepak.<br />
Glatke betonske površine premazuju se<br />
Rikombi-kontaktom, a jako upijajuće, poput<br />
gas-betona, Rikombi-grundom. Instalacije se<br />
postavljaju na zid pre lepljenja ploča.<br />
Na zid se nanose „pogače“ od lepka Rifix a<br />
potom lepe <strong>Rigips</strong> ploče. Ispod ploča se<br />
podmetne parče <strong>Rigips</strong> ploče, dok na gornjem<br />
kraju ostaje prorez 5 mm do plafona. Ovi otvori<br />
služe da omoguće sušenje lepka.<br />
Pri oblaganju parapeta, postavljanju<br />
umivaonika, oblaganju dimnjaka i dr, lepkom se<br />
premazuje cela površina zida.<br />
Ravnina zida se postiže pomoću dugačke libele<br />
i ravnjače (koja zahvata bar tri ploče) kao i<br />
gumenog čekića za korekciju.<br />
Preporučuje se da lepljenje ploča ide do visine<br />
od 3m. Lepljenje ploča na plafon nije<br />
dozvoljeno.<br />
Prednost<br />
- dobija se odmah suva i ravna površina<br />
- jednostavno lepljenje bez potkonstrukcije<br />
2<br />
- veoma brza ugradnja: 2,6-7,0 m /h<br />
- poboljšanje zvučne zaštite 2 dB<br />
- gletovanje nije neophodno<br />
- ekološki materijal sa IBO sertifikatom<br />
- izuzetno povoljna cena<br />
3
4<br />
Oblaganje zida i termoizolacija<br />
<strong>Rigips</strong> UD-profili montiraju se<br />
na pod i plafon. Obloženi su<br />
samolepljivom trakom za<br />
zvučnu izolaciju.<br />
Nakon montaže <strong>Rigips</strong><br />
potkonstrukcije, provlačimo<br />
instalacije.<br />
Nakon montaže instalacija, stavlja<br />
se Isover termoizolacija, parna<br />
brana i <strong>Rigips</strong> ploče.<br />
2<br />
Potreban materijal za oblaganje 1 m zida:<br />
<strong>Rigips</strong> distanceri montiraju se na<br />
zid. CD-profili utaknu se između<br />
UD-profila i šrafe se za distancere.<br />
Oko prozora i vrata vrši se<br />
dodatno ojačavanje i opšivanje<br />
profilima.<br />
Ploče se šrafe vijcima. Ivice se<br />
štite zaštitnom lajsnom. Spojevi<br />
se bandažiraju i gletuju.<br />
2<br />
<strong>Rigips</strong> PRO gipskartonske ploče 1,0 m<br />
<strong>Rigips</strong> distancer 2,4 kom.<br />
<strong>Rigips</strong> CD-profil, debljine 0.6mm 2,0 m<br />
<strong>Rigips</strong> UD-profil, debljine 0.6mm 0,8 m<br />
Traka za zvučnu izolaciju 0,8 m<br />
Vijci sa širokom glavom <strong>Rigips</strong> 421/3,5x9,5 mm 4,8 kom.<br />
Vijci sa tiplom <strong>Rigips</strong> 6/40 2,4 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/3,5x25 mm 13,0 kom.<br />
Bandaž traka 0,8 m′<br />
Ispuna spojeva Super ili Standard 0,3 kg<br />
Opcija 1: Termoizolaciono oblaganje iznutra<br />
2<br />
Mineralna vuna ISOVER 5 cm 1,0 m<br />
Opcija 2: Apsorbersko oblaganje<br />
2<br />
Umesto GKP montirati Gyptone Big ploče sa perforacijama 1,0 m<br />
Opcija 3: Protivpožarno oblaganje F90<br />
2<br />
Umesto GKP montirati 2 sloja Ridurit ploča debljine 20 mm 2x1,0 m<br />
Koristiti ispunu Vario 2,5 kg<br />
Namena<br />
Oblaganje postojećih zidova <strong>Rigips</strong> pločama<br />
idealno je za pokrivanje neravnina zida,<br />
pukotina, ispucalog maltera... Veoma je<br />
praktično kod poboljšanja zvučne izolacije čime<br />
smanjujemo spoljnu buku. Efikasno se vrši<br />
termoizolovanje fasadnih zidova sa unutrašnje<br />
strane, sa mogućnošću postizanja kriterijuma<br />
niskoenergetskih i pasivnih kuća.<br />
Montaža<br />
Podloga za montažu treba da bude od čvrstog<br />
materijala. Nije potrebna nikakva posebna<br />
priprema. Pre postavljanja potkonstrukcije<br />
razvodimo instalacije. <strong>Rigips</strong> UD-profili oblažu<br />
se trakom za zvučnu izolaciju i montiraju na pod<br />
i plafon.<br />
<strong>Rigips</strong> distancerom može se postići odstojanje<br />
od zida do 12,5 mm. Ispod distancera se lepi<br />
traka za zvučnu izolaciju. Rastojanje između<br />
distancera je 60 cm po horizontali i 130 cm po<br />
vertikali.<br />
Korišćenjem mineralne ili kamene vune vršimo<br />
poboljšanje toplotne izolacije fasadnog zida<br />
čak i preko 7 puta (npr. kod betona). Ovaj način<br />
unutrašnjeg termoizolovanja je mnogo isplativiji<br />
od spoljnog, jer se ne radi sa skele, montaža je<br />
veoma brza i čista, a cena povoljnija. Preko<br />
Isover termoizolacije postavlja se parna brana<br />
koja sprečava pojavu vlage (kondenza) na zidu.<br />
Oblaganje se vrši pločama koje su iste dužine<br />
kao i spratna visina. Spojnice se bandažiraju i<br />
gletuju <strong>Rigips</strong> ispunama Standard ili Super.<br />
Ne postoji ograničenje u visini. Na svakih 15 m<br />
dužine treba napraviti dilatacionu spojnicu.<br />
Prednosti<br />
- izuzetno povećanje toplotne izolacije zida<br />
- velika ušteda energije i do 80 %<br />
- poboljšanje zvučne zaštite i do 15 dB<br />
- nije potrebna priprema podloge<br />
- idealno za sanacije i adaptacije<br />
2<br />
- jednostavna i brza montaža 1,6-3,0 m /h<br />
- mogućnost podešavanja distance do zida<br />
- nema sušenja materijala<br />
- ekološki materijal sa IBO sertifikatom
Spušteni plafoni<br />
UD-profili oblažu se trakom za<br />
zvučnu izolaciju i šrafe za zid.<br />
Prvi red CD-profila kači se na<br />
vešaljku i podešava na<br />
odgovarajuću visinu.<br />
Oblaganje se vrši <strong>Rigips</strong> pločama<br />
debljine 12,5 mm (9,5 mm) koje<br />
se šrafe vijcima od 35 mm.<br />
2<br />
Potreban materijal za 1 m spuštenog plafona CD/UD<br />
Na betonskoj tavanici visilice se<br />
fiksiraju pomoću šrafa sa<br />
metalnim tiplom.<br />
Drugi red CD-profila vezuje se<br />
za prvi red pomoću krstastih<br />
spojnica i tako se formira<br />
"roštilj" konstrukcija.<br />
Bandažiranjem trakama i<br />
gletovanjem ispunama Standard<br />
ili Super formira se gotov plafon.<br />
<strong>Rigips</strong> PRO gipskartonske ploče 2<br />
1,0 m<br />
CD profil <strong>Rigips</strong>, debljine 0,6 mm 3,0 m<br />
UD profil <strong>Rigips</strong>, debljine 0,6 mm 0,8 m<br />
CD vešaljka <strong>Rigips</strong> 2,0 kom.<br />
Visilica <strong>Rigips</strong> 250 mm 2,0 kom.<br />
Metalni tipl <strong>Rigips</strong> DN 6 za betonske tavanice 2,0 kom.<br />
Unakrsna spojnica <strong>Rigips</strong> za CD-profile 2,5 kom.<br />
Nastavak za CD-profile <strong>Rigips</strong> 0,5 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/25 mm 16,0 kom.<br />
Super ispuna spojnica 0,3 kg<br />
Bandaž traka 0,8 m<br />
Traka za zvučnu izolaciju 30 mm 0,8 m<br />
Namena<br />
Najčešće se primenjuju da bi se smanjila visina<br />
prostorije i kada treba provući instalacije u<br />
šupljini iznad prostora. Upotrebljava se često<br />
kada je površina postojećeg plafona oštećena ili<br />
neravna. Kada se doda termoizolacija smanjuju<br />
se troškovi grejanja.<br />
Montaža<br />
Šrafovi sa metalnim tiplom za kačenje plafona su<br />
obavezni jer plastični tiplovi vremenom<br />
popuštaju. Metalna potkonstrukcija je "roštilj" sa<br />
CD/UD profilima ili u dva pravca povezanih<br />
krstastom spojnicom. CD-profili su dimenzija<br />
30x60 mm. Razmak između CD-profila prvog<br />
reda je 100 cm, a CD-profila drugog reda 50 cm.<br />
Vešaljkama se vrši fino štelovanje visine i<br />
dovođenje plafona u horizontalu. Za teže plafone<br />
i opterećenja koriste se nonijus vešaljke<br />
nosivosti 0,4 kN.<br />
CD-profili nastavljaju se pomoću nastavaka.<br />
Oblaganje plafona vrši se <strong>Rigips</strong> gipskartonskim<br />
pločama 12,5 mm (9,5 mm). Koriste se vijci od<br />
35 mm na svakih 17 cm. Korišćenjem<br />
vatrootpornih ploča debljine 12.5/15/20/25 mm<br />
dobijamo zaštitu i do F 120. Vlagootporne ploče<br />
koriste se u kupatilima i kuhinjama. Polukružni<br />
lučni plafoni izvode se Riflex savitljivim pločama<br />
i minimalni poluprečnik savijanja je 60 cm. Sve<br />
vrste instalacija provode se kroz šupljinu plafona.<br />
Spoj zida i plafona treba da bude bez krute veze<br />
ili se ispunjava se belim akrilom.<br />
Prednosti<br />
2<br />
- brza i jednostavna ugradnja 1,4 m /h<br />
- značajno poboljšanje zvučne zaštite<br />
2<br />
- mala težina konstrukcije 14 kg/m<br />
- protivpožarna zaštita i do F 120<br />
- ekološki materijal sa IBO sertifikatom<br />
- izuzetno povoljna cena<br />
- mogućnost neograničenog spuštanja<br />
- efikasno sakrivanje instalacija<br />
- mogućnost pravljenja lučnog plafona sa Riflex<br />
pločama<br />
- dekorisanje gips lajsnama ili kaskadama<br />
5
6<br />
Gyptone plafoni<br />
Gyptone spušteni plafoni dizajnirani su za upijanje zvuka i na poleđini imaju kaširan apsorberski filc.<br />
Predstavljaju vrh kvaliteta i estetike. Primenjuju se za tonska i TV studija, ali i za prestižne enterijere.<br />
Ploče se rade u formatu 60x60 cm sa vidnom potkonstrukcijom i u tablama 2,4x1,2 m bez vidnih spojeva.<br />
KASETNI PLAFONI<br />
MONOLITNI PLAFONI<br />
Base<br />
Quattro 20<br />
Quattro 22<br />
Point 11<br />
Point 12<br />
Gyptone<br />
Klasa gorivosti<br />
Vatrootpornost<br />
Koeficijent apsorpcije zvukaaW Normalizovana zvučna<br />
izolovanost DnAT Refleksija svetlosti<br />
Otpornost na vlagu<br />
2<br />
Težina kg/m<br />
Tip ivice<br />
Big Line 6<br />
Big Line 7<br />
Big Quattro 41<br />
Big Quattro 42<br />
Big Quattro 46<br />
Big Quattro 47<br />
Base Quattro 20 Quattro 22 Point 11 Point 12 Big Line 6 Big Line 7 Big Quattro 41 Big Quattro 42 Big Quattro 46 Big Quattro 47<br />
M1<br />
F30<br />
M1 M1 M1 M1 M1 M1 M1 M1 M1 M1<br />
F30<br />
0,15 0,80<br />
45 32<br />
80% 72%<br />
82% 73%<br />
9 8<br />
Primena tabli 60x60 cm<br />
Gyptone 60x60 cm raster plafoni najčešće se<br />
primenjuju za: kancelarije, prodavnice,<br />
bioskope, škole, bolnice, hotele...<br />
Novi tipovi perforacija su linijske (tip Line 4),<br />
šestougaone (tip Sixto) i nova kvadratna (tip<br />
Quattro 50).<br />
Primena tabli 1,2x2,4 m<br />
Gyptone 1,2x2,4 m spušteni plafoni najčešće<br />
se primenjuju za: tonska i TV studija,<br />
bioskope, diskoteke, kancelarije, hotele... Za<br />
postizanje idealne akustike moguća je<br />
primena za oblaganje zidova. Ploče se<br />
određenom tehnikom mogu i savijati tako da<br />
dobijamo lučne plafone i talasaste zidove.<br />
Prednosti<br />
- odličan apsorber - vrhunska akustika<br />
- vrhunski estetski utisak<br />
- dizajn povoljan za kombinovanje<br />
- Gyptone monolitni plafon nema vidne<br />
spojeve<br />
- Gyptone raster plafon je lak za demontažu<br />
F30 F30<br />
0,50 0,70<br />
38 35<br />
77% 72%<br />
73% 75%<br />
8 8<br />
A24, A15, E15, D1<br />
F30 F30<br />
0,35 0,55<br />
41 36<br />
78% zavisi od boje<br />
75% 70%<br />
8 7,8<br />
F30 F30<br />
0,55 0,70<br />
33 33<br />
70% 70%<br />
5 7,6<br />
bez vidnog spoja<br />
F30 F30<br />
0,55 0,55<br />
36 36<br />
70% 70%<br />
8,1 8,1<br />
F30<br />
0,40<br />
38<br />
70%<br />
8,5
Casoprano kasetni plafoni<br />
7
8<br />
Rigiton perforirani monolitni plafon<br />
Rigiton spušteni plafon karakterišu perforacije koje pored izuzetnog estetskog efekta postižu odličnu<br />
apsorpciju zvuka. Posebno je atraktivan dizajn sa 3 vrste perforacija - zvezdano nebo. Spojevi se ne<br />
vide, a površina je sa ujednačenim dezenom. Ploče se isporučuju sa crnim ili belim filcom na poleđini.<br />
Moguća je montaža i na zidove sa metalnom potkonstrukcijom, čime se dobija idealna akustika za TV i<br />
tonska studija, koncertne sale, bioskope, diskoteke itd.<br />
Rigiton 8 -15 -20, 12-20-35<br />
Rigiton 12 -20/ 66, 8 -12/ 50<br />
Rigiton 6/18, 8/18, 10/23, 12/25, 15/30<br />
RIGITON<br />
Koeficijent apsorpcije zvuka<br />
na rastojanju 50mm a<br />
W<br />
Koeficijent apsorpcije zvuka<br />
na rastojanju 200mm a<br />
W<br />
Dimenzije perforacija (mm)<br />
Procenat perforacija<br />
Težina (kg/m2)<br />
6/18<br />
0,59<br />
0,62<br />
6<br />
8,7%<br />
oko 10<br />
8/18<br />
0,61<br />
0,65<br />
8<br />
15,5%<br />
oko 10<br />
10/23<br />
0,62<br />
0,68<br />
10<br />
14,8%<br />
oko 10<br />
12/25<br />
0,61<br />
0,70<br />
12<br />
18,1%<br />
oko 9,5<br />
15/30<br />
0,56<br />
0,65<br />
15<br />
19,6%<br />
oko 9,6<br />
8-15-20<br />
0,47<br />
0,50<br />
8, 15, 20<br />
6%<br />
oko 10<br />
8-15-20<br />
super<br />
0,59<br />
0,62<br />
8, 15, 20<br />
10%<br />
oko 10<br />
12-20-35<br />
0,54<br />
0,55<br />
12, 20, 35<br />
11%<br />
oko 10<br />
Rigiton 8/18 Q, 12/25 Q<br />
8-12/50<br />
0,60<br />
0,62<br />
8, 12<br />
13,1%<br />
oko 10<br />
12-20/66<br />
0,56<br />
0,66<br />
12, 20<br />
19,6%<br />
oko 9,5<br />
8/18 Q<br />
0,60<br />
0,66<br />
8x8<br />
19,8%<br />
oko 9,5<br />
12/25 Q<br />
0,67<br />
0,74<br />
12x12<br />
23%<br />
oko 7,5
Oblaganje plafona<br />
<strong>Rigips</strong> UD-profil oblaže se<br />
trakom za zvučnu izolaciju i<br />
montira se na zid.<br />
Profili se šrafe za distancer<br />
vijcima sa širokom glavom.<br />
Oblaganje potkrovlja<br />
Na drvenu konstrukciju šrafe se<br />
držači od 8 cm vijcima od<br />
25 mm.<br />
Između rogova se postavlja oko<br />
15 cm Isover mineralne vune i<br />
parna brana.<br />
<strong>Rigips</strong> distanceri montiraju se<br />
na plafon pomoću šrafova sa<br />
metalnim tiplom.<br />
Nakon montaže instalacija i<br />
Isover izolacije, montiraju se<br />
ploče sa smaknutim spojevima.<br />
<strong>Rigips</strong> CD-profil postavlja se na<br />
držače na rastojanju od 50 cm.<br />
<strong>Rigips</strong> ploče u jednom ili dva<br />
sloja montiraju se na profile.<br />
Namena<br />
<strong>Rigips</strong> oblaganje plafona i potkrovlja, u kombinaciji sa<br />
zvučnom i toplotnom izolacijom, obezbeđuje visoku<br />
udobnost stanovanja. Brzom adaptacijom možemo<br />
iskoristiti zapušteni tavan, a pri tom ne opterećujemo<br />
konstrukciju objekta.<br />
Montaža potkrovlja<br />
Izolovanje prostora Isover mineralnom vunom od oko<br />
15 cm između rogova služi za izolaciju toplote i zaštitu od<br />
buke. Moramo ostaviti šupljinu za ventiliranje. Parna<br />
brana je uvek okrenuta ka grejanom prostoru i može biti<br />
kaširana na vunu ili se postavlja preko nje. <strong>Rigips</strong><br />
CD profili jednostavno se montiraju na distancere.<br />
Korišćenjem vatrootpornih ploča dobijamo zaštitu od F<br />
30 do F 90.<br />
Prednosti<br />
- povoljna cena proširenja stambenog prostora<br />
- odlična toplotna i zvučna izolacija<br />
2<br />
- mala masa od 11 kg/m ne opterećuje objekat<br />
2<br />
- lako i brzo postavljanje od 1,2 m /h<br />
- vatrootpornost od F 30 do F 90<br />
- mogućnost momentalnog korišćenja prostora<br />
Montaža kod oblaganja plafona<br />
Na betonsku tavanicu <strong>Rigips</strong> potkonstrukcija šrafi se<br />
vijcima sa metalnim tiplom. U šupljini se jednostavno<br />
provode instalacije. Minimalna visina spuštanja plafona<br />
je 35 mm, a maksimalna 140 mm. Rastojanje između<br />
CD profila je 50 cm.<br />
Prednosti<br />
- minimalno smanjenje visine prostorija<br />
2<br />
- mala masa od 11 kg/m ne opterećuje objekat<br />
2<br />
- lako i brzo postavljanje od 1,4 m /h<br />
- vatrootpornost od F 30 do F 90<br />
- povoljnija cena od spuštenog plafona<br />
- značajno poboljšanje zvučne izolacije i do 8 dB<br />
2<br />
Potreban materijal za 1 m <strong>Rigips</strong> oblaganja plafona<br />
2<br />
<strong>Rigips</strong> PRO gipskartonske ploče 1,0 m<br />
<strong>Rigips</strong> UD-profil 27/28/27 mm 0,8 m<br />
<strong>Rigips</strong> CD-profil 27/60/27 mm 3,0 m<br />
<strong>Rigips</strong> CD distancer 2,5 kom.<br />
Metalni tipl DN6 za betonske tavanice 2,0 kom.<br />
Vijci sa plastičnim tiplom <strong>Rigips</strong> 6/40 mm 2,4 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/25 mm 20 kom.<br />
Super ispuna spojnica 0,3 kg<br />
Bandaž traka 0,8 m<br />
2<br />
Potreban materijal za 1 m <strong>Rigips</strong> potkrovlja<br />
2<br />
<strong>Rigips</strong> PRO gipskartonske ploče 1,0 m<br />
<strong>Rigips</strong> UD-profil 27/28/27 mm 0,8 m<br />
<strong>Rigips</strong> CD-profil 27/60/27 mm 2,0<br />
Distancer za drvo ili CD distancer 3,0 m<br />
Nastavak CD-profila (spojnica) 0,5 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/25 mm 13,0 kom.<br />
Vijci 421/35 za ploče i profile 4,8 kom.<br />
Vijci sa plastičnim tiplom <strong>Rigips</strong> 6/40 mm 1,5 kom.<br />
Vijci 4,2x14 mm sa ravnom glavom 6,0 kom.<br />
Vario ispuna spojnica 0,3 kg<br />
Bandaž traka 0,8 m<br />
2<br />
Isover mineralna vuna 1,0 m<br />
2<br />
Folija-parna brana 1,0 m<br />
9
10<br />
Pregradni zidovi<br />
UW-profili montiraju se na pod i<br />
plafon. Obloženi su<br />
samolepljivom trakom za<br />
zvučnu izolaciju.<br />
Štokovi za vrata mogu biti<br />
<strong>Rigips</strong>ovi metalni ili drveni.<br />
Potkonstrukcija se dodatno<br />
ojačava UA-profilom.<br />
Isover mineralna vuna postavlja<br />
se u šupljinu zida, za poboljšanje<br />
zvučne i termoizolacije.<br />
2<br />
Potreban materijal za 1 m pregrade:<br />
CW-profili se utaknu između<br />
UW-profila na rastojanju od<br />
60 cm.<br />
Sve vrste instalacija provode se<br />
u šupljini zida nakon montaže<br />
prvog sloja ploča .<br />
Zatvaramo zid slojem ploča sa<br />
druge strane i počinjemo<br />
bandažiranje i gletovanje.<br />
<strong>Rigips</strong> PRO gipskartonske ploče UW-profil <strong>Rigips</strong>, debljine 0,6 mm<br />
2<br />
2,0 m<br />
2<br />
0,8 m<br />
CW-profil <strong>Rigips</strong>, debljine 0,6 mm 2,0 m<br />
Traka za zvučnu izolaciju 1,3 m<br />
Vijci sa tiplom <strong>Rigips</strong> 6/40 mm 2,5 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/25 mm 26,0 kom.<br />
Super ispuna spojnica<br />
Mineralna vuna ISOVER<br />
0,6 kg<br />
2<br />
1,0 m<br />
Bandaž traka<br />
2<br />
1,6 m<br />
Namena<br />
<strong>Rigips</strong> pregradni zidovi omogućavaju brzu<br />
gradnju bez šalovanja, armiranja i štemovanja za<br />
instalacije. Odlična zvučna, toplotna i<br />
protivpožarna svojstva omogućavaju <strong>Rigips</strong><br />
pregradama najširu primenu u svim vrstama<br />
stambenih, poslovnih i industrijskih objekata.<br />
Mala masa, od svega 20-50 kg po kvadratu<br />
površine pregrade, značajno smanjuje<br />
opterećenje zgrade i zato je idealno i za<br />
potkrovlja. Šuplji prostor pregrade služi za brzo i<br />
racionalno postavljanje svih vrsta instalacija i<br />
izolacija. <strong>Rigips</strong> pregradni zidovi mogu biti sa<br />
jednostrukom ili dvostrukom potkonstrukcijom, a<br />
oblažu se sa jednim ili dva sloja gipskartonskih<br />
ploča.<br />
Montaža<br />
Tačnim merenjem i obeležavanjem pomoću<br />
konca sa prahom počinjemo montažu. Zid može<br />
biti montiran na gotovom podu ili na ploči ispod<br />
estriha, što je bolje za zvučnu izolaciju. Kod<br />
montaže preko estriha poboljšanje zvučne<br />
izolacije bi se dobilo njegovim prosecanjem<br />
ispod zida. Na UW-profile lepi se traka za zvučnu<br />
izolaciju, a potom se profili šrafe za pod i plafon<br />
pomoću šrafova sa plastičnim tiplom DN 6.<br />
Razmak između vertikalnih CW-profila je 60 cm i<br />
oni se umeću između UW-profila. CW-profil je za<br />
par milimetara kraći, da bi se omogućilo ugibanje<br />
betonske tavanice. U šuplji prostor se postavljaju<br />
instalacije i Isover termoizolacija.<br />
CW-profili imaju proreze za provođenje<br />
instalacija. Treba koristiti <strong>Rigips</strong> dozne<br />
prilagođene montaži za gipskartonske ploče.<br />
Zvučna izolacija se kreće od 45 dB pa sve do<br />
69 dB i zavisi od potkonstrukcije i slojeva<br />
gipskartonskih ploča. Najčešće se koriste zidovi<br />
75/100 sa oko 47 dB i 75/125 sa oko 52 dB<br />
zvučne izolacije. Štokovi za vrata dodatno se<br />
ojačavaju UA-profilima od 2 mm kada je: visina<br />
zida preko 2,8 m, širina vrata preko 90 cm ili<br />
masa vrata preko 25 kg. Polukružni zidovi,<br />
poluprečnika od 60 cm, najčešće se izvode sa<br />
savitljivim Riflex pločama i savijenom<br />
potkonstrukcijom. Instalacioni zidovi u kupatilima<br />
i kuhinjama mogu sprovesti bilo koje instalacije<br />
između svoje dve potkonstrukcije.<br />
Prednosti<br />
- izuzetna zvučna zaštita i do 69 dB<br />
- protivpožarnost do F 180<br />
- efikasna toplotna izolacija<br />
2<br />
- jednostavna i brza montaža 1,2-3,5 m /h<br />
2<br />
- laka konstrukcija 20-50 kg/m , i do 10 puta<br />
lakša od masivnog zida<br />
- jednostavno provođenje instalacija<br />
- nema šalovanja, armiranja, betoniranja<br />
- ekološki materijal sa IBO sertifikatom
Tabela vatrootpornosti, zvučne zaštite i visine zidova<br />
*EB1- Prostorije sa manjim brojem ljudi (stanovi, hoteli, bolnice...), *EB2-Prostorije sa većim brojem ljudi (školske učionice, pozorišne i bioskopske sale...)<br />
11
12<br />
400<br />
350<br />
300<br />
250<br />
200<br />
150<br />
100<br />
50<br />
0<br />
GAS BETON 12cm<br />
MALTER 2x1,5cm<br />
GAS BETON 12cm<br />
MALTER 2x1,5cm<br />
GAS BETON 12cm<br />
MALTER 2x1,5cm<br />
BETON 15cm<br />
MALTER 2x1,5cm<br />
Težina zida (kg/m²) Toplotni otpor R=1/k (m²/WK)<br />
Ukupna cena (€/m²)<br />
BETON 15cm<br />
MALTER 2x1,5cm<br />
PUNA OPEKA 12cm<br />
MALTER 2x1,5cm<br />
PUNA OPEKA 12cm<br />
MALTER 2x1,5cm<br />
GITER BLOK 19 cm<br />
MALTER 2x1,5cm<br />
GITER BLOK 19 cm<br />
MALTER 2x1,5cm<br />
Prednosti <strong>Rigips</strong> suve gradnje:<br />
RIGIPS ZID 75/125<br />
(2x12,5 mm i CW)<br />
RIGIPS ZID 75/125<br />
(2x12,5 mm i CW)<br />
- smanjeni troškovi izgradnje,<br />
- kraće vreme izvođenja radova,<br />
- jednostavna montaža i mogućnost rada zimi,<br />
- olakšano provođenje instalacija,<br />
- dobra regulacija vlažnosti vazduha,<br />
- odlična zvučna zaštita,<br />
- dobra toplotna izolacija,<br />
- izuzetan kvalitet (ISO 9001,Tüv, DIN...),<br />
- ekološki materijal sa IBO sertifikatom<br />
- velika ušteda u prostoru zbog malih dimenzija zida<br />
1,9<br />
1,7<br />
1,5<br />
1,3<br />
1,1<br />
0,9<br />
0,7<br />
0,5<br />
0,3<br />
0,1<br />
GAS BETON 12cm<br />
MALTER 2x1,5cm<br />
BETON 15cm<br />
MALTER 2x1,5cm<br />
PUNA OPEKA 12cm<br />
MALTER 2x1,5cm<br />
GITER BLOK 19 cm<br />
MALTER 2x1,5cm<br />
Utrošak radnog vremena (h/m²) Zvučna izolacija (db)<br />
BETON 15cm<br />
MALTER 2x1,5cm<br />
PUNA OPEKA 12cm<br />
MALTER 2x1,5cm<br />
GITER BLOK 19 cm<br />
MALTER 2x1,5cm<br />
RIGIPS ZID 75/125<br />
(2x12,5 mm i CW)<br />
GAS BETON 12cm<br />
MALTER 2x1,5cm<br />
RIGIPS ZID 75/125<br />
(2x12,5 mm i CW)<br />
Odnos cene materijala i cene rada (€/m²)<br />
GAS BETON 12cm<br />
MALTER 2x1,5cm<br />
OCENE TEŽINA<br />
BETON 15cm<br />
MALTER 2x1,5cm<br />
TEŽINA ZVUCNA<br />
IZOLACIJA<br />
PUNA OPEKA 12cm<br />
MALTER 2x1,5cm<br />
TOPLOTNA<br />
IZOLACIJA<br />
GITER BLOK 19 cm<br />
MALTER 2x1,5cm<br />
UTROŠAK<br />
VREMENA<br />
RIGIPS ZID 75/125<br />
(2x12,5 mm i CW)<br />
CENA<br />
GASBETON<br />
12cm *** * *** **** *<br />
BETON 15cm<br />
* *** * **** ** **<br />
PUNA OPEKA<br />
12cm * *** * ** ***<br />
BLOK 19cm<br />
BETON 15cm<br />
MALTER 2x1,5cm<br />
ZVUČNA<br />
IZOLACIJA<br />
PUNA OPEKA 12cm<br />
MALTER 2x1,5cm<br />
TOPLOTNA<br />
IZOLACIJA<br />
GITER BLOK 19 cm<br />
MALTER 2x1,5cm<br />
UTROŠAK<br />
VREMENA<br />
RIGIPS ZID 75/125<br />
(2x12,5 mm i CW)<br />
CENA<br />
*** ** ** ** ** **<br />
RIGIPS ZID<br />
75/125 ***** ***** ***** ***** *****
<strong>Rigips</strong> instalacioni zidovi<br />
1 Oblaganje<br />
2 Zaptivanje spoja<br />
3 Potkonstrukcija<br />
4 Izolacija<br />
5 Spoj ploča<br />
Pričvršćivanje<br />
Zaštita od<br />
požara<br />
3.1 Spoj<br />
3.2 Konstrukcija<br />
Zvučna izolacija<br />
Zaštita od požara<br />
<strong>Rigips</strong> RB ploča 12,5 mm, odnosno<br />
<strong>Rigips</strong> RBI ploča 12,5 mm impregnirana<br />
<strong>Rigips</strong> vijci za brzu ugradnju 25, 35 mm<br />
Traka za zvučnu izolaciju<br />
Zaptivna traka od mineralne vune<br />
klase negorivosti A, prema DIN 4102 - 1<br />
<strong>Rigips</strong> zidni profil UW 50,75,100 - 06 mm<br />
kao spoj sa podom i plafonom<br />
<strong>Rigips</strong> zidni profil CW 50,75,100 - 06 mm<br />
Isover mineralna vuna ili slično<br />
Isover mineralna vuna ili slično<br />
Izvođenje Spojevi ploča se ispunjavaju <strong>Rigips</strong> ispunom,<br />
bandažiraju <strong>Rigips</strong> trakom i gletuju ispunom,<br />
npr. Vario<br />
2<br />
Potreban materijal za 1 m instalacionih zidova:<br />
Namena:<br />
<strong>Rigips</strong> instalacioni zidovi ugrađuju se u<br />
prostorijama koje zahtevaju prodor<br />
poprečnih i prolaz podužnih nagnutih<br />
instalacionih cevi.Instalacioni zid se montira<br />
uobičajeno u prostorijama sa povećanom<br />
vlažnošću.<br />
Montaža:<br />
Kao konstrukcija za instalacione zidove<br />
najpovoljniji su profili CW 50 jer<br />
omogućavaju najveći slobodan razmak<br />
između dve potkonstrukcije.Stabilnost zida<br />
postiže se GKP pločama visine 30cm, širine<br />
koja pokriva profil, na trećinama visine.<br />
Izolacija se uvek postavlja na strani prostorije<br />
koju treba zaštititi od zvukova.<br />
Sanitarni elementi se pričvršćuju na <strong>Rigips</strong>traverze<br />
ili <strong>Rigips</strong>-stalke. Traverze su<br />
zaštićene od korozije i postavljaju se u<br />
šupljinu zidne konstrukcije gde preuzimaju<br />
opterećenje zajedno sa stojećim CW<br />
profilima. Primenom <strong>Rigips</strong> sanitarnih<br />
elemenata omogućava se velika ušteda<br />
vremena i vrlo brzo izvođenje instalacija.<br />
Sanitarni <strong>Rigips</strong> elementi proizvode se za<br />
nekoliko namena: za lavabo,WC sa<br />
ispiračem i bez ispirača, za bide, pisoar.<br />
Pre postavljanja pločica površinu premazati i<br />
grundom. Koristiti posebne revizije za<br />
kupatila.<br />
Prednosti:<br />
- zvučna zaštita i do 69 dB<br />
- protivpožarnost do EI 90 2<br />
- masa zida najviše 53 kg/m (bez izolacije)<br />
do 10 puta lakša od masivnog zida<br />
- debljina zida ≥ 155 mm<br />
- visina zida do 6000 mm<br />
- stabilnost i dugotrajnost<br />
- nema šalovanja, armiranja, betoniranja<br />
- ekološki materijal sa IBO sertifikatom<br />
<strong>Rigips</strong> vlagootporne RBI ploč e 12,5 mm<br />
2<br />
2,0 m<br />
<strong>Rigips</strong> RB ploče 12,5 mm (ili RBI po potebi)<br />
2<br />
2,0 m<br />
Samolepljiva traka za zvučnu izolaciju 50 mm 2,6 m<br />
UW-profil <strong>Rigips</strong>, horizontalni zidni 50mm, debljine 0,6 mm 1,6 m<br />
CW-profil <strong>Rigips</strong>, vertikalni zidni 50mm, debljine 0,6 mm 4,0 m<br />
Vijci 212/25 mm za ploče i 0,6 mm profile 26,0 kom.<br />
Vijci 212/35 mm za ploče i 0,6 mm profile 26,0 kom.<br />
Super ispuna spojnica<br />
Bandaž traka sa staklenim vlaknima<br />
0,8 kg<br />
2<br />
1,6 m<br />
Vijci sa plastičnim tiplom 6/40 mm 3,6 kom.<br />
Mineralna vuna ISOVER 50 mm<br />
2<br />
2,0 m<br />
13
14<br />
<strong>Rigips</strong> zakrivljeni zidovi<br />
Namena:<br />
Riflex zakrivljeni pregradni zidovi omogućuju<br />
realizaciju najsmelijih dizajnerskih ideja. Ove<br />
savitljive ploče štede mnogo vremena pri<br />
ugradnji, a površina koja se dobija je idealno<br />
glatka i obla.<br />
Najmanji poluprečnik krivine:<br />
600 mm kod konkavih konstrukcija s Riflex<br />
pločama postavljenim po unutrašnjem obodu<br />
i 1400 mm kod konveksnih konstrukcija sa<br />
Riflex pločama postavljenim po spoljnom<br />
obodu potkonstrukcije.<br />
Montaža:<br />
Spoj zakrivljenog zida sa podom i plafonom<br />
može se izvesti pomoću UW zidnih profila<br />
zasečenih za oble zidove, koji se vijcima<br />
pričvršćuju na plafon i pod uz umetanje trake<br />
za zvučnu izolaciju. <strong>Rigips</strong> zidni profili CW<br />
postavljaju se u podne i plafonske profile na<br />
razmaku od 300 mm. Riflex ploča se suvo<br />
savijena pričvršćuje direktno na zidne CW<br />
profile. Prvi sloj obloge pričvršćuje se<br />
brzougrađujućim <strong>Rigips</strong> vijcima TN 3,5 X 25<br />
mm na razmaku 550 mm, a drugi <strong>Rigips</strong><br />
brzougrađujućim vijcima 3,5 x 35 mm na<br />
razmaku 200 mm.<br />
Spojevi se ispunjavaju i bandažiraju Vario<br />
ispunjivačem spojeva i <strong>Rigips</strong> trakama za<br />
ojačanje od staklenih vlakana. Kvalitet<br />
izvođenja može biti od Q1-Q4.<br />
Ako se montažni <strong>Rigips</strong> zid nastavlja sa<br />
Riflex zidom, eventualnu razliku debljine<br />
konstrukcije treba izjednačiti trakama od<br />
<strong>Rigips</strong> ploča koje su direktno pričvršćene na<br />
CW profil kao podmetač.<br />
Prednosti:<br />
- dobijanje atraktivnih formi<br />
- zvučna zaštita i do 53 dB<br />
- protivpožarnost do F 120<br />
2<br />
- minimalna masa zida od najviše 53 kg/m<br />
- stabilnost i pored velikog savijanja<br />
- Riflex ploče ne traže kvašenje i zasecanje<br />
- površina Riflex ploča je potpuno glatka<br />
2<br />
Potreban materijal za 1 m pregrade:<br />
1 Oblaganje<br />
2 Zaptivanje spoja<br />
3 Potkonstrukcija<br />
4 Izolacija<br />
5 Spoj ploča<br />
Pričvršćivanje<br />
Zaštita od<br />
požara<br />
3.1 Spoj<br />
<strong>Rigips</strong> Riflex ploče<br />
2<br />
4,0 m<br />
UW-profil <strong>Rigips</strong> 50 mm, debljine 0,6 mm 0,8 m<br />
CW-profil <strong>Rigips</strong> 50 mm, debljine 0,6 mm 4,0 m<br />
Traka za zvučnu izolaciju 1,3 m<br />
Vijci sa tiplom <strong>Rigips</strong> 6/40 mm 1,8 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/25 mm 52,0 kom.<br />
Vario ispuna spojnica<br />
Mineralna vuna ISOVER 50 mm<br />
0,6 kg<br />
2<br />
1,0 m<br />
Bandaž traka 3,4 m<br />
3.2<br />
2 3.1<br />
1<br />
1<br />
3.2 Konstrukcija<br />
Zvučna izolacija<br />
Zaštita od požara<br />
Karakteristike Riflex zidova<br />
Riflex<br />
mm<br />
1 x 6mm<br />
2 x 6mm<br />
3 x 6mm<br />
4 x 6mm<br />
Mineralna vuna<br />
Debljina<br />
50<br />
50<br />
50<br />
50<br />
Gustina<br />
kg/m³<br />
40<br />
100<br />
100<br />
100<br />
Riflex<br />
<strong>Rigips</strong> vijci za brzu ugradnju<br />
Traka za zvučnu izolaciju<br />
Zvučnoizolaciona traka od mineralne vune<br />
klase negorivosti A, prema DIN 4102 - 1<br />
<strong>Rigips</strong> zidni profil UW 50 - 06 mm<br />
<strong>Rigips</strong> zidni profil CW 50 - 06<br />
Isover mineralna vuna ili slično<br />
Mineralna vuna klase A građevinskog materijala<br />
sa tačkom topljenja ≥ 1000°C<br />
Izvođenje Spojevi ploča se ispunjavaju <strong>Rigips</strong> ispunom,<br />
bandažiraju <strong>Rigips</strong> trakom i gletuju Vario ispunom<br />
Klasa otpornosti Masa Debljina Visina<br />
na požar<br />
zida zida zida<br />
DIN 4102<br />
(bez izolacije)<br />
2<br />
kg/m mm mm<br />
F 30-A<br />
F 60-A<br />
F 90-A<br />
F 120-A<br />
14<br />
27<br />
40<br />
53<br />
62<br />
74<br />
86<br />
98<br />
3750<br />
4250<br />
4750<br />
5250<br />
Zvučna<br />
izolacija<br />
dB<br />
37<br />
43<br />
49<br />
/
Sistemi za zaštitu od elektromagnetnog zračenja<br />
sistem sistem<br />
3.21.90<br />
sistem<br />
3.40.94<br />
Obrada Climafit trake:<br />
Ukoliko je potrebno obezbediti izolaciju<br />
niskofrekventnih električnih naizmeničnih<br />
polja, potrebno je da sve Climafit-ploče budu<br />
povezane sa trakom za uzemljenje, odnosno<br />
sistemom za izjednačavanje potencijala.<br />
Namena<br />
Climafit ploče zahvaljujući jedinstvenoj kombinaciji grafita i kristala vode u<br />
gipsu, vrše refleksiju i apsorpciju nisko i visoko frekventnog<br />
elektromagnetnog zračenja.<br />
Climafit Protecto zidni i plafonski sistemi štite od unutrašnjeg zračenja u<br />
objektu (elektroaparati, bežični prenos podataka WLAN, bežični telefoni<br />
DECT, bluetooth, mikrotalasne pećnice, elektroinstalacije...) kao i od<br />
spoljnog zračenja (trafoi, antene/baze mobilne telefonije, TV i radio<br />
predajnici, radari...). Climafit Protecto sistemi mogu se koristiti i za<br />
onemogućavanje mobilne telefonije u prostoru. Koriste se i za zaštitu od<br />
prisluškivanja kompjutera sprečavanjem kompromitujućeg<br />
elekromagnetnog zračenja.<br />
Montaža<br />
Sistem oblaganja postojećeg zida 3.21.90 započinje postavljanjem<br />
<strong>Rigips</strong> priključnih profila UD 28 (3.1) (ili zidnih profila UW 50-06) koji se<br />
oblepe <strong>Rigips</strong> zvučnoizolacionom trakom i pričvrste pomoću udarnih<br />
tiplova na pod i na plafon sa razmakom
16<br />
<strong>Rigips</strong> zidovi velike tvrdoće<br />
Namena<br />
Duraline ploče služe za izradu zidova<br />
velike tvrdoće, otpornih na udarce.<br />
Prave se u širini od 125 mm sa<br />
zaobljenim Vario ivicama. Dužine ploča<br />
su od 2 do 3m.<br />
Duraline zidovi se preporučuju za:<br />
škole, obdaništa, bolnice, sale,<br />
amfiteatre, hotele, kancelarije,<br />
radionice, hodnike, sve prostore u<br />
kojima se nalazi puno ljudi i gde su<br />
zidovi izloženi mogućim udarcima.<br />
Montaža<br />
Duraline zidovi se montiraju kao i obični<br />
zidovi (str. 6), jedina razlika je što se<br />
oblaganje vrši dvostukim oblaganjem sa<br />
Duraline pločama umesto običnim<br />
gipskartonskim pločama.<br />
Prednosti<br />
- zvučna zaštita i do 62 dB<br />
- protivpožarnost do EI 90<br />
- otpornost na udarce<br />
- velika površinska čvstoća<br />
2<br />
- masa zida 56 kg/m , i do 10 puta<br />
lakša od masivnog zida<br />
- stabilnost i dugotrajnost<br />
- nema šalovanja, armiranja,<br />
betoniranja<br />
- ekološki materijal sa IBO sertifikatom<br />
Kafe bar- igraonica Zazu, Beograd<br />
2<br />
Potreban materijal za 1 m pregrade:<br />
Zid velike tvrdoće sa metalnom potkonstrukcijom<br />
i vatrootpornim pločama Duraline 12,5 mm<br />
2 3.1<br />
1 1 3.2<br />
1 Oblaganje<br />
2 Zaptivanje spoja<br />
3 Potkonstrukcija<br />
4 Izolacija<br />
5 Spoj ploča<br />
1<br />
1 4 3.2<br />
625<br />
Pričvršćivanje<br />
Zaštita od<br />
požara<br />
3.1 Spoj<br />
<strong>Rigips</strong> Duraline ploče UW-profil <strong>Rigips</strong> 100 mm, debljine 0,6 mm<br />
2<br />
4,0 m<br />
2<br />
0,8 m<br />
CW-profil <strong>Rigips</strong> 100 mm, debljine 0,6 mm 2,0 m<br />
Traka za zvučnu izolaciju 1,3 m<br />
Vijci sa tiplom <strong>Rigips</strong> 6/40 mm 2,5 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/25 mm 13,0 kom.<br />
Vijci za brzo uvrtanje <strong>Rigips</strong> 212/35 mm 26,0 kom.<br />
Super ispuna spojnica<br />
Mineralna vuna ISOVER 50 mm<br />
0,8 kg<br />
2<br />
1,0 m<br />
Bandaž traka 1,6<br />
Aluminijumska ugaona zaštitna šina 0,10 m<br />
3.2 Konstrukcija<br />
Unutrašnji ugao<br />
Zvučna izolacija<br />
Zaštita od požara<br />
5 4 3.1 2<br />
<strong>Rigips</strong> Duraline 12,5 mm, odnosno<br />
<strong>Rigips</strong> Duraline 12,5 mm impregnirani<br />
Opciono 1. sloj sa RF (odnosno RFI, RB, RBI)<br />
<strong>Rigips</strong> Duraline vijci za brzu ugradnju<br />
Traka za zvučnu izolaciju<br />
<strong>Rigips</strong> zaptivna traka ako se gletovanjem ili<br />
<strong>Rigips</strong> pločama pokriva cela debljina obloge,<br />
u protivnom zaptivna traka od mineralne vune<br />
klase negorivosti A, prema DIN 4102 - 1<br />
<strong>Rigips</strong> zidni profil UW 100 - 06<br />
kao spoj sa podom i plafonom<br />
<strong>Rigips</strong> zidni profil CW 100 - 06<br />
<strong>Rigips</strong> zidni profil LWI 60/60 - 07<br />
Isover mineralna vuna ili slično<br />
Nije potrebna<br />
Izvođenje Spojevi ploča se ispunjavaju <strong>Rigips</strong> ispunom,<br />
bandažiraju <strong>Rigips</strong> trakom i gletuju ispunom,<br />
npr. Vario<br />
Bravo centar- igraonica, Loznica
Dilatacije i spojevi kod <strong>Rigips</strong> spuštenih plafona<br />
3.5 m<br />
15 m 10 m<br />
Plan dilatacija kod nepravilnog<br />
spuštenog plafona<br />
dilataciona fuga<br />
Pravilno postavljene ploče spratne visine<br />
Plan dilatacija fuga kod uskog spuštenog<br />
plafona u hodniku sa nišama<br />
Standardni spoj zida i plafona Široki dilatacioni spoj spuštenog plafona<br />
i masivnog zida ili stuba<br />
dilataciona fuga<br />
Dilatacioni spoj kod plafona izvodi se na 10 m<br />
Plan dilatacionih fuga oko stubova<br />
(izbegavati krutu vezu)<br />
Dilatacije i spojevi kod <strong>Rigips</strong> pregradnih zidova<br />
Poprečni presek zida 75/125 sa dilatacijom<br />
Poprečni presek zida 75/100 sa dilatacijom<br />
≥500 mm<br />
Pravilno ukrajanje ploča sa gornje strane (dužina celih ploča je min 2 m)<br />
≥150 mm<br />
Kod dovratnika spoj formirati minimum 15 cm od ivice<br />
max 120 cm<br />
≥250 mm<br />
Pravilno formiranje spojeva kod izrade nadsvetla<br />
17
18<br />
Detalji obrade <strong>Rigips</strong> zidova<br />
Skraćenje CW profila<br />
oko 15 mm je obavezno<br />
Montaža <strong>Rigips</strong><br />
dozne sa krilcima<br />
1<br />
mm<br />
Spušteni plafoni se kače na<br />
masivnu tavanicu uvek sa<br />
šrafom sa metalnim tiplom<br />
Spoj <strong>Rigips</strong> ploče<br />
i masivnog zida<br />
Čeono se zalepi<br />
molerska papirna traka,<br />
čiji se kraj nakon<br />
montaže i gletovanja<br />
ivice <strong>Rigips</strong> ploče<br />
odseče.<br />
Ugaona alu- šina<br />
Zaštita ugla je<br />
najbolja sa<br />
aluminijumskom<br />
šinom.<br />
Provođenje instalacija<br />
kroz proreze CW profila<br />
UA profili za ukrućenje<br />
dovratnika<br />
2<br />
Spoj dve sečene<br />
<strong>Rigips</strong> ploče<br />
Ostaviti fugu 5 mm i<br />
ogletovati samo<br />
jednu stranu<br />
sa bandaž trakom.<br />
Alux traka za<br />
uglove<br />
Zaštita različitih<br />
uglova je<br />
jednostavnija sa<br />
Alux trakom.<br />
Ugradnja <strong>Rigips</strong> metalnog<br />
dovratnika<br />
Detalji obrada <strong>Rigips</strong> spuštenih plafona<br />
Na drvenu međuspratnu<br />
konstrukciju plafoni se kače<br />
pomoću vijka na rastojanju<br />
5cm od donje ivice<br />
1m<br />
Za zidove ≤5 m<br />
nastavljanje<br />
2 CW profila vrši se<br />
sa UW profilom<br />
pričvršćenim nitnama<br />
3<br />
Nastavljanje<br />
2 CW profila<br />
sa CW profilom<br />
1m<br />
Za zidove ≥5 m<br />
nastavljanje<br />
2 CW profila vrši se<br />
sa CW profilom<br />
pričvršćenim nitnama<br />
Obična „roštilj” metalna<br />
konstrukcija sa CD pofilom<br />
debljine 0.6 mm<br />
Zvučno izolaciona traka se lepi<br />
na profile na kontaktu sa<br />
podom, zidom i plafonom<br />
Plafonski spoj <strong>Rigips</strong> zida i<br />
masivnog plafona gletuje se<br />
samo sa jedne strane.<br />
4<br />
Spoj dve <strong>Rigips</strong><br />
ploče sa<br />
Pro ivicama<br />
Kruti spoj se izvodi<br />
samo sa<br />
papirnom trakom kod<br />
spoja dve<br />
gipskartonske ploče.<br />
Ultratvrda lajsna za<br />
zaštitu uglova<br />
Bullnose je proizvod<br />
kojim se dobijaju<br />
moderne zaobljene<br />
ivice. Velike je čvrstine<br />
i može podneti i<br />
najjače udarce.<br />
Ojačana „nonijus”<br />
potkonstrukcija sa CD<br />
profilom debiljine 0.6 mm
Pričvršćivanje predmeta na plafone<br />
Plastični tipl za šuplje konstrukcije<br />
Molly anker za jednu ili dve ploče<br />
spuštenog plafona<br />
Preklopni tipl sa navojem i kukom za<br />
šuplje konstrukcije ili GKP<br />
Opružni tipl sa navojem za šuplje<br />
konstrukcije ili GKP<br />
Teži pojedinačni tereti<br />
Metalni tipl<br />
je obavezan<br />
kod kačenja<br />
plafona ili<br />
tereta na AB<br />
konstrukciju<br />
Predmeti do 3kg (30KN) kače se samo na <strong>Rigips</strong> ploču od 12,5 mm, (razmak između tačaka kačenja ≥ 50 cm)<br />
Predmeti od 3kg do 10kg u jednoj tački kače se na ploču i CD profil.<br />
Predmeti preko 10kg, kače se direktno na noseću međuspratnu konstrukciju.<br />
Pričvršćivanje predmeta na zidove<br />
Laka konzolna opterećenja<br />
Nosači polica i regala<br />
Vertikalni nosači polica i<br />
regala pričvršćuju se<br />
tiplovima za šuplje<br />
konstrukcije, po mogućnosti<br />
uz vertikalne CW profile<br />
potkonstrukcije <strong>Rigips</strong> ploča.<br />
Tipl f 6mm<br />
Nosivost po tiplu:<br />
20 kg.<br />
Tipl čvor<br />
Nosivost po tiplu:<br />
20 kg (1 x 12,5 GKP)<br />
30 kg (2 x 12,5 GKP)<br />
<strong>Rigips</strong> sanitarni nosači<br />
Mali umivaonici, viseći ormarići i konzolne<br />
police mogu se pričvrstiti pomoću metalnih<br />
montažnih ploča umetnutih među<br />
vertikalne CW profile potkonstrukcije<br />
<strong>Rigips</strong> zida. Pričvršćuju se vijcima za<br />
potkonstrukciju pre oblaganja <strong>Rigips</strong><br />
pločama.<br />
Teža konzolna opterećenja<br />
Molly anker<br />
Nosivost po ankeru:<br />
30 kg (1 x 12,5 GKP)<br />
50 kg (2 x 12,5 GKP)<br />
Primer: kuhinjski plakar do 100 kg može se okačiti na 2<br />
molly ankera kod dvoslojnog oblaganja pločama<br />
Veća konzolna opterećenja<br />
Veći umivaonici, toaletni pultovi, klozetske<br />
šolje i bidei po pravilu se pričvršćuju na<br />
posebne stojeće metalne nosače raznih<br />
dimenzija, iz <strong>Rigips</strong> asortimana, koji se<br />
ugrađuju u potkonstrukciju pre postavljanja<br />
<strong>Rigips</strong> ploča.<br />
Veoma masivna konzolna opterećenja<br />
zahtevaju statički proračun zbog rasporeda<br />
sila i opterećenja nosive konstrukcije.<br />
19
20<br />
Protivpožarni sistemi<br />
Protivpožarni<br />
pregradni zid<br />
sa metalnom<br />
potkonstrukcijom<br />
i oblogom od<br />
<strong>Rigips</strong> ploča<br />
RF 12,5 mm.<br />
Protivpožarni<br />
pregradni zid<br />
sa metalnom<br />
potkonstrukcijom<br />
i oblogama od<br />
<strong>Rigips</strong> ploča RF<br />
20 ili 25 mm.<br />
Pregradni zid<br />
sa metalnom<br />
potkonstrukcijom<br />
i dvostrukim<br />
oblogama od<br />
<strong>Rigips</strong> ploča RF 12,5 mm.<br />
Pregradni zid<br />
sa metalnom<br />
potkonstrukcijom<br />
i trostrukim oblogama<br />
od <strong>Rigips</strong> ploča<br />
RF 12,5 mm za zidove<br />
do 9m visine.<br />
<strong>Rigips</strong> protivpožarni zidovi<br />
Protivpožarni<br />
plafon<br />
obložen<br />
<strong>Rigips</strong><br />
RF 12,5<br />
pločama<br />
za zaštitu<br />
odozdo.<br />
F30 F30 - F90<br />
F30 - F90<br />
F90 - F120<br />
Pregradni zid<br />
sa dvostrukom<br />
metalnom<br />
potkonstrukcijom<br />
i dvostrukim<br />
oblogama od<br />
<strong>Rigips</strong> ploča<br />
RF 12,5 mm.<br />
F90<br />
F90 - F180<br />
Pregradni zid<br />
sa metalnom<br />
potkonstrukcijom<br />
i trostrukim oblogama<br />
od <strong>Rigips</strong> ploča<br />
Die Blauen za zidove<br />
do 9m visine sa<br />
zvučnom izolacijom<br />
do 62 dB.<br />
F90 - F180<br />
Protivpožarni<br />
plafon<br />
obložen<br />
<strong>Rigips</strong> pločom<br />
RF 15 mm<br />
za zaštitu<br />
odozgo.<br />
F30<br />
Protivpožarni<br />
plafon<br />
sa dvostrukim<br />
oblogama od<br />
<strong>Rigips</strong> ploča<br />
RF za zaštitu<br />
odozdo i<br />
odozgo.<br />
F90<br />
Protivpožarni lučni<br />
plafon obložen sa<br />
dva sloja Riflex<br />
ploča debljine 6 mm.<br />
F30<br />
Protivpožarni<br />
plafon obložen sa tri<br />
sloja Riflex ploča<br />
debljine 10 mm.<br />
F120<br />
Protivpožarno<br />
oblaganje trapeznog<br />
lima tavanice sa dva<br />
sloja Ridurit ploča.<br />
F30 - F90<br />
<strong>Rigips</strong> protivpožarni plafoni
Vatrootporni <strong>Rigips</strong> protivpožarno sistemi sa <strong>Rigips</strong> potkrovlje pločama Protivpožarni kanali sa Ridurit pločama<br />
Protivpožarni suvi<br />
estrih od dva sloja<br />
Rigiplan ili Rigidur<br />
ploča.<br />
F30 - F90<br />
pločama<br />
Protivpožarno<br />
potkrovlje sa<br />
metalnom<br />
potkonstrukcijom<br />
obloženom<br />
<strong>Rigips</strong> RF<br />
pločama 20 mm.<br />
F 90<br />
Protivpožarni plafon<br />
od <strong>Rigips</strong> RF ploča,<br />
na konstrukciji<br />
od drvenih<br />
greda.<br />
F30 - F90<br />
Protivpožarno<br />
oblaganje drvenih<br />
stubova i greda<br />
<strong>Rigips</strong> RF pločama.<br />
F 30 - F 90<br />
Čelične grede<br />
obložene<br />
protivpožarnim<br />
Ridurit pločama.<br />
F 30 - F 180<br />
Čelični stubovi<br />
obloženi<br />
vatrootpornim<br />
Ridurit pločama.<br />
F 30 - F 120<br />
Protivpožarna zaštita nosača<br />
Kablovski i<br />
instalacioni<br />
protivpožarni<br />
kanali od Ridurit<br />
ploča za zaštitu<br />
od požara spolja.<br />
E 30 - E 90<br />
Kablovski i<br />
instalacioni<br />
protivpožarni<br />
kanali od Ridurit<br />
ploča za zaštitu<br />
od požara<br />
iznutra.<br />
I 30 - I 120<br />
Protivpožarni<br />
ventilacioni,<br />
klimatizacioni i<br />
kanali za<br />
odimljavanje od<br />
Ridurit ploča.<br />
EI S 30 - EI S 120<br />
Protivpožarni zid za oblaganje<br />
šahta od dva sloja<br />
Ridurit vatrootpornih<br />
ploča debljine 20 mm<br />
bez potkonstrukcije,<br />
između masivnih<br />
zidova. Maksimalna dužina<br />
zida 2m.<br />
F 90<br />
Protivpožarni zid za<br />
oblaganje<br />
šahta od dva sloja<br />
Ridurit<br />
vatrootpornih<br />
ploča sa metalnom<br />
potkonstrukcijom.<br />
Dužina zida nije<br />
ograničena.<br />
F 90<br />
Protivpožarni zid za<br />
oblaganje<br />
šahta od dva sloja<br />
<strong>Rigips</strong> RF<br />
vatrootpornih<br />
ploča debljine<br />
20 mm sa<br />
mineralnom<br />
vunom.<br />
F 90<br />
<strong>Rigips</strong> protivpožarni šaht zidovi<br />
21
22<br />
Vatrootporno oblaganje čeličnih nosača Ridurit pločama<br />
U 2h + b 2<br />
= x10<br />
A A<br />
2<br />
A= površina u cm<br />
poprečnog preseka<br />
U 2h + 2b 2<br />
= x10<br />
A A<br />
Klasa<br />
otpornosti<br />
na požar<br />
F30<br />
F60<br />
F90<br />
F120<br />
F180<br />
Najmanja debljina Ridurit obloge<br />
(u mm) prema odnosu U/A<br />
F 30 - F 180<br />
15 20 25 30 35 45 50 55<br />
Vatrootporni Oblaganje ventilacionih sistemi sa <strong>Rigips</strong> kanala, pločama klimatizacionih kanala<br />
i kanala za odimljavanje<br />
Debljina ploče RIDURIT, d (mm). 4 - STRANI KANAL<br />
Vatrootporni pregradni zid sa jednim slojem RF ploča F 30<br />
Protivpožarna zaštita DIN 4102<br />
Klasa Debljina<br />
otpornosti sloja<br />
na požar RF ploča<br />
F30 12,5<br />
Mineralna vuna<br />
debljina gustina<br />
Čelični<br />
profil<br />
slika 1.<br />
Tabela 1: Klasifikacija kanala izrađenih od Ridurit ploča*<br />
EN-Klasa, najmanje<br />
EI S 30<br />
EI S 60<br />
EI S 90<br />
EI S 120<br />
Sistem<br />
1 - slojni 2 - slojni<br />
Debljina ploče RIDURIT, d (mm). 3 -, ili 2 - STRANI KANAL<br />
EI S 30<br />
EI S 30 / EI 60<br />
EI S 90<br />
EI S 90 / EI 120<br />
20 mm<br />
25 mm<br />
-<br />
-<br />
20 mm<br />
25 mm<br />
-<br />
-<br />
-<br />
-<br />
2 x 20 mm<br />
2 x 25 mm<br />
-<br />
-<br />
2 x 20 mm<br />
2 x 25 mm<br />
Debljina<br />
zida<br />
Sistem samonosećih<br />
ventilacionih, klimatizacionih i<br />
kanala za odimljavanje, izrađen<br />
je od Ridurit gipsanih ploča.<br />
Mere ploča su 1200 mm x 2000<br />
mm, a debljine 15mm, 20mm ili<br />
25mm i postiže zaštitu od požara<br />
EI S30 - EI S 120.<br />
Horizontalni i vertikalni<br />
samonoseći kanali izrađuju se u<br />
4 – stranom, 3 – stranom ili 2 –<br />
stranom sistemu ( spoj sa drugim<br />
masivnim konstruktivnim<br />
sistemom) i kače se na AB<br />
tavanice ili zidove (slika2.), ili na<br />
čelične nosače.<br />
Mere čeličnih elemenata za<br />
kačenje ili pričvršćivanje<br />
određuju se proračunom statike.<br />
Pri tome najveći dozvoljeni<br />
napon na istezanje u<br />
pojedinačnom elementu iznosi 6<br />
Mpa. Prečnik čeličnih šipki sa<br />
navojima ili rastegljivih zatega<br />
kreće se u granicama M10 do<br />
M16. Najveće dopušteno osno<br />
rastojanje između čeličnih omči<br />
iznosi 600 mm. Više klase ( 60,<br />
90, 120 minuta ) zahtevaju<br />
zaštitu trakama Ridurit ploča<br />
debljine min. 25 mm a za klasu<br />
30 minuta ova zaštita nije<br />
potrebna.<br />
Dozvoljena visina Zaštita<br />
zida na mestu gradnje od buke<br />
1 2 DIN 4109<br />
<strong>Rigips</strong><br />
sistem<br />
mm<br />
3<br />
mm kg/m mm mm mm Rwr<br />
50 11 CW 50 75 3000 2750 41 dB 3.40.01<br />
(50) 75 11 CW 75 100 4500 3750 43-45 dB 3.40.02<br />
(50) 75 11 CW 100<br />
125 5000 4250 45-46 dB 3.40.03<br />
50 11 CW 50 75 2750 43 dB 3.40.01<br />
50 11 CW 100 100 4000 43(51) dB 3.40.02<br />
11 CW 125 125 5100 45(50) dB<br />
E I30 12,5 50 3.40.03<br />
EI S 30-EI S 120<br />
Nije potreban metalni kanal<br />
Prolaz kanala kroz<br />
građevinske zidove ili tavanice<br />
i mesta dodira sa pregradama<br />
zgrade, zaptivaju se<br />
mineralnom vunom<br />
zapreminske mase min. 50<br />
kg/m3.<br />
Spojevi Ridurit ploča se<br />
ispunjavaju Conlit Glue lepkom<br />
proizvođača Rockwooll.<br />
Vario ispuna služi za<br />
gletovanje spojeva,<br />
izravnavanje i popunjavanje<br />
mesta na kojima se nalazi<br />
sastav, šrafovi ili mesta sa<br />
rupama ili oštećenjima..<br />
Očekivane klase otpornosti<br />
prema požaru kanala izrađenih<br />
od Ridurit ploča nalaze se<br />
u Tabeli 1.<br />
slika 2.<br />
1. Vatrootporne <strong>Rigips</strong> RF ploče<br />
debljine 12,5 mm.<br />
2. Vatrootporna traka za zvučnu<br />
izolaciju od kamene vune.<br />
3. Potkonstrukcija:<br />
3.1 Horizontalni UW podni i<br />
plafonski profili.<br />
3.2 Vertikalni CW profili.<br />
4. Izolacija od kamene ili staklene<br />
vune klase A.<br />
Montaža<br />
Zid može biti montiran na<br />
gotovom podu ili nosećoj<br />
potkonstrukciji, što je bolje za<br />
zvučnu izolaciju.<br />
Ispod UW profila postavlja se<br />
traka od mineralne vune kao<br />
zvučna izolacija.<br />
UW profili fiksiraju se za pod<br />
šrafovima DN 6.<br />
CW profili postavljaju se na<br />
razmaku od 60 cm i kraći su za<br />
par milimetara od međuspratne<br />
visine, kako bi se prihvatilo<br />
ugibanje tavanice.<br />
Vatrootporne RF ploče fiksiraju se<br />
vijcima od 25 mm, a potom se<br />
spojnice bandažiraju i gletuju<br />
ispunom Vario.<br />
Izolacija može biti od staklene ili<br />
kamene vune.<br />
23
24<br />
Vatrootporni pregradni zid sa dva sloja RF ploča F 90<br />
Protivpožarna zaštita DIN 4102 i prema E-NORM<br />
Klasa Debljina<br />
otpornosti sloja<br />
na požar RF ploča<br />
Mineralna vuna<br />
debljina gustina<br />
Čelični<br />
profil<br />
Debljina<br />
zida<br />
Dozvoljena visina Zaštita<br />
zida na mestu gradnje od buke<br />
1 2 DIN 4109<br />
<strong>Rigips</strong><br />
sistem<br />
mm<br />
3<br />
mm kg/m mm mm mm Rwr<br />
F90 2X12,5<br />
50<br />
50<br />
11 CW 50<br />
11 CW 75<br />
100<br />
125<br />
4000<br />
5500<br />
35 00<br />
5000<br />
52 dB 3.40.04<br />
55-56 dB 3.40.05<br />
50 11 CW 100 150 6500 5750 56-58 dB 3.40.06<br />
50 11 CW 50 100 4000 53(62) dB 3.40.04<br />
E I90<br />
50<br />
2X12,5 50<br />
11<br />
11<br />
CW 75<br />
CW 100<br />
125<br />
150<br />
5150<br />
7000<br />
53(59) dB 3.40.05<br />
52(56) dB 3.40.06<br />
Vatrootporni pregradni zid sa tri sloja RF ploča F 90 - F180<br />
Protivpožarna zaštita DIN 4102 i prema E-NORM<br />
Klasa Debljina<br />
otpornosti sloja<br />
na požar RF ploča<br />
Mineralna vuna<br />
debljina gustina<br />
Čelični<br />
profil<br />
Debljina<br />
zida<br />
Dozvoljena visina Zaštita<br />
zida na mestu gradnje od buke<br />
1 2 DIN 4109<br />
<strong>Rigips</strong><br />
sistem<br />
mm mm kg/m mm mm mm Rwr<br />
F90 3X12,5 40<br />
CW 100 175 5500 5000 56 dB 3.40.10<br />
F120 3X12,5<br />
CW 75<br />
CW 100<br />
150<br />
175<br />
5500<br />
8000<br />
5000<br />
7500<br />
- 3.40.10<br />
58 dB<br />
40<br />
3<br />
40<br />
40<br />
40<br />
40<br />
3.40.10<br />
60 100 CW 75 150 5500 5000 55 dB 3.40.10<br />
F180<br />
60<br />
3X12,5 80<br />
100<br />
50<br />
CW 100<br />
CW 100<br />
175<br />
175<br />
8000<br />
8000<br />
7500<br />
7500<br />
59 dB 3.40.10<br />
60 dB 3.40.10<br />
50 - CW 50 150 5250 - 3.40.10<br />
E I90<br />
50<br />
3X12,5 50<br />
-<br />
-<br />
CW 75<br />
CW 100<br />
175<br />
175<br />
7700<br />
9750<br />
59 dB 3.40.10<br />
- 3.40.10<br />
1. Vatrootporne <strong>Rigips</strong> RF ploče<br />
debljine 12,5mm, u dva sloja.<br />
2. Vatrootporna traka za zvučnu<br />
izolaciju od mineralne vune.<br />
3. Potkonstrukcija:<br />
3.1 Horizontalni UW podni i<br />
plafonski profili debljine 0,6mm.<br />
3.2 Vertikalni CW profili debljine<br />
0,6mm.<br />
4. Izolacija od kamene ili staklene<br />
vune klase A.<br />
Montaža<br />
Ispod UW profila postavlja se<br />
traka od mineralne vune kao<br />
zvučna izolacija.<br />
UW profili fiksiraju se za pod<br />
šrafovima DN 6.<br />
CW profili postavljaju se na<br />
razmaku od 60cm.<br />
Prvi sloj vatrootpornih RF ploča<br />
fiksira se vijcima od 25mm.<br />
Drugi sloj ploča se montira<br />
smaknuto za 60cm vijcima 45mm.<br />
Spojevi se bandažiraju i gletuju<br />
ispunom Vario.<br />
Izolacija može biti od staklene ili<br />
kamene vune.<br />
Korišćenjem običnih gipskartonskih<br />
RB ploča, može se<br />
postići vatrootpornost F 30.<br />
1. Oblaganje:<br />
- ploče otporne prema požaru<br />
<strong>Rigips</strong> RF 3x12,5 mm.<br />
2. Zvučna izolacija:<br />
Mineralna vuna klase A ispod<br />
obodnih profila.<br />
2.1. Obostrano nalepljena<br />
samolepljiva traka.<br />
3. Potkonstrukcija:<br />
3.1. Horizontalni UW-profili<br />
debljine 0,6mm podni i plafonski.<br />
3.2. Vertikalni zidni CW-profili<br />
debljine 0,6mm.<br />
4. Izolacija zidne šupljine:<br />
- mineralna vuna klase A, sa<br />
tačkom topljenja > 1000°C, prema<br />
DIN 4102.<br />
Montaža<br />
Ispod UW profila postavlja se<br />
traka od mineralne vune kao<br />
zvučna izolacija.<br />
UW profili fiksiraju se za pod<br />
šrafovima DN 6.<br />
CW profili postavljaju se na<br />
razmaku od 60cm.<br />
Prvi sloj vatrootpornih RF ploča<br />
fiksira se vijcima od 25mm.<br />
Drugi sloj smaknuto za 60cm<br />
vijcima 45mm.<br />
Treći sloj ploča se montira<br />
smaknuto za 60cm vijcima 55mm.<br />
Spojevi se bandažiraju i gletuju<br />
ispunom Vario.
Vatrootporni plafon sa RF pločama od 20 mm F 90<br />
Klasa<br />
otpornosti<br />
na požar<br />
Debljina<br />
sloja<br />
RF ploča<br />
Razmak<br />
između<br />
poprečnih<br />
CD profila<br />
l<br />
Razmak<br />
između<br />
vešaljki<br />
mm mm mm mm<br />
F90 2X20 400 750 850<br />
x<br />
Razmak <strong>Rigips</strong><br />
između sistem<br />
podužnih<br />
CD profila<br />
y<br />
Vatrootporni plafon sa Riflex (Ridurit) pločama od 10 mm F 120<br />
Klasa<br />
otpornosti<br />
na požar<br />
Debljina<br />
sloja<br />
Riflex ploča<br />
Razmak<br />
između<br />
poprečnih<br />
CD profila<br />
l<br />
Razmak<br />
između<br />
vešaljki<br />
mm mm mm mm<br />
F120 3X10 400 750 850<br />
x<br />
Razmak<br />
između<br />
podužnih<br />
CD profila<br />
y<br />
4.10.30<br />
1. Vatrootporne <strong>Rigips</strong> RF ploče<br />
debljine 20 mm u dva sloja.<br />
2. Nonijus vešaljka nosivosti<br />
0,4 kN pričvršćena za plafon<br />
vijkom sa metalnim tiplom.<br />
3. Poprečni nosači od CD profila<br />
60x27 mm.<br />
4. Podužni nosači od CD profila<br />
60x27 mm.<br />
5. Spojnica za CD profil.<br />
6. UD profil od 30 mm.<br />
Montaža<br />
Šrafovi sa metalnim tiplom su<br />
obavezni kod protivpožarne<br />
zaštite jer se plastični pri visokoj<br />
temperaturi tope.<br />
Potkonstrukcija sa CD/UD<br />
profilima nosi dva sloja<br />
vatrootpornih gipskartonskih<br />
ploča od 40 mm.<br />
Podešavanje visine spuštenog<br />
plafona kod Nonijus vešaljki vrši<br />
se pomoću štifta.<br />
Za CD profile koristiti nastavke.<br />
Ploče se fiksiraju vijcima od<br />
35 mm i 55 mm za<br />
potkonstrukciju.<br />
Spušteni plafon je nezavisan od<br />
vrste međuspratne konstrukcije.<br />
Spojnice se bandažiraju i gletuju<br />
ispunom rigips Vario.<br />
1. Vatrootporne Riflex ploče<br />
debljine 10 mm u tri sloja.<br />
2. Nonijus vešaljka nosivosti<br />
0,4 kN pričvršćena za plafon<br />
vijkom sa metalnim tiplom.<br />
3. Poprečni nosači od CD profila<br />
60x27 mm.<br />
4. Podužni nosači od CD profila<br />
60x27 mm.<br />
5. Spojnica za CD profil.<br />
6. UD profil od 30 mm.<br />
Montaža<br />
Šrafovi sa metalnim tiplom su<br />
obavezni kod protivpožarne<br />
zaštite jer se plastični pri visokoj<br />
temperaturi tope.<br />
Potkonstrukcija sa CD/UD<br />
profilima nosi tri sloja<br />
vatrootpornih Riflex ploča od 30<br />
mm.<br />
Podešavanje visine spuštenog<br />
plafona kod Nonijus vešaljki vrši<br />
se pomoću dva štifta.<br />
Za CD profile koristiti nastavke.<br />
Ploče se fiksiraju Ridurit vijcima<br />
od 25, 35 mm i 45 mm za<br />
potkonstrukciju.<br />
Spušteni plafon je nezavisan od<br />
vrste međuspratne konstrukcije.<br />
Spojnice se bandažiraju i gletuju<br />
Vario ispunom.<br />
25
26<br />
Vatrootporna obloga potkrovlja sa RF pločama od 20 mm F 90<br />
Klasa<br />
otpornosti<br />
na požar<br />
Debljina<br />
sloja<br />
RF ploča<br />
Dozvoljeni<br />
raspon<br />
između rogova<br />
ili greda na<br />
tavanici<br />
HUT profil za direktnu<br />
montažu na gredu<br />
CD profil sa<br />
kliznim držačem<br />
mm mm mm<br />
F90-B 2X20 750 100<br />
Izolacija sa<br />
mineralnom<br />
vunom<br />
debljina<br />
<strong>Rigips</strong><br />
sistem<br />
4.70.52<br />
1. Vatrootporne <strong>Rigips</strong> RF ploče<br />
debljine 20 mm u dva sloja.<br />
2. Montažni CD profil sa kliznim<br />
držačem ili alternativa HUT profil.<br />
3. Termoizolacija.<br />
4. Parna brana (Alu ili PVC folija).<br />
5. Drvene plafonske grede.<br />
6. Krovni rogovi.<br />
Montaža<br />
Prvo se postavlja termoizolacija.<br />
Parna brana (Alu ili PVC) fiksira se<br />
za rogove klamericom, a spojevi se<br />
lepe trakom.<br />
Na rogove se pričvrste CD profili<br />
pomoću kliznih držača. Alternativa<br />
su HUT profili.<br />
CW profili postavljaju se na<br />
razmaku od 60 cm.<br />
<strong>Rigips</strong> RF ploče debljine 20 mm<br />
montiraju se u dva sloja i to uvek<br />
smaknuto. Koriste se vijci od 35<br />
mm i 55 mm.<br />
Spojevi se bandažiraju i gletuju<br />
ispunom Vario.<br />
Mogu se koristiti vlagootporne i<br />
vatrootporne RFI ploče.<br />
Vatrootporni pod Rigidur suvi estrih sa Rigidur pločama F 30-F 120 ili Rigiplan F30<br />
1 Rigidur suvi estrih<br />
Rigidur Estrichelement 20 2 x 10 mm<br />
Rigidur Estrichelement 25 2 x 12,5 mm<br />
Rigidur Estrichelement 30 MF 2 x10 mm + 10 mm mineralne vune<br />
Rigidur Estrichelement 40 PS 2 x 10 mm + 20 mm polistirol<br />
Rigidur Estrichelement 50 PS 2 x 10 mm + 30 mm polistirol<br />
Rigidur Estrichelement 30 HF 2 x 10 mm + 10 mm mekana drvena vlakna<br />
2 Spoj<br />
Izolaciona traka, 10 mm <strong>Rigips</strong><br />
Zaštita od požara- traka klase građevinskog materijala A1 prema DIN 4102-1<br />
3 Rastavni sloj<br />
Kod masivne konstrukcije- PE-folija debljine ≥ 0,2 mm<br />
Kod daščanog poda- Natronski, odnosno bitumenski papir<br />
4 Ravnajući sloj <strong>Rigips</strong> suvi nasip<br />
5 Pričvršćenje Rigidur vijci ili klamerice<br />
Montaža Rigidur:<br />
Rigidur estrih ploče su debljine 10 mm i polažu se u dva<br />
sloja. Poprečne spojeve treba smaknuti za barem 20 cm<br />
jedan u odnosu na drugi, odnosno izbegavati krst fuge.<br />
Rigidur lepak za estrih nanosi se u dve linije na falcovani<br />
žleb, koji je otvoren prema gore. Nakon toga se postavlja<br />
sledeća Rigidur estrih ploča. Drugi sloj ploča postavlja se<br />
poprečno na prvi. U području vrata ili ostalih prolaza<br />
spojeve treba izbegavati. Ploče u području spojeva<br />
pričvršćuju se pomoću Rigidur vijaka. Razmak između<br />
vijaka iznosi 250 mm, a kod klamerica oko 150 mm.<br />
Klase otpornosti na požar<br />
Suvi estrih Rigidur +1 Rigidur ploča<br />
≥ 10 mm<br />
Rigidur Estrichelement 20<br />
Rigidur Estrichelement 40 PS<br />
Rigidur Estrichelement 50 PS<br />
Rigidur Estrichelement 25<br />
Rigidur Estrichelement 30 MF<br />
Rigidur Estrichelement 30 HF<br />
F 30<br />
F 30<br />
F 30<br />
F 60<br />
F 90<br />
F 90<br />
F 60<br />
F 60<br />
F 60<br />
F 90<br />
F 120<br />
F 120<br />
+ nasip<br />
≥ 20 mm<br />
F 90<br />
F 90<br />
F 90<br />
F 90<br />
F 120<br />
F 120<br />
Montaža Rigiplan:<br />
Detaljnije na sledećoj strani.<br />
1 Rigiplan suvi estrih<br />
Rigiplan ploče 2 x 12.5 mm koje se lepe Rigiplan lepkom<br />
2 Spoj<br />
Izolaciona traka, 10 mm <strong>Rigips</strong><br />
Zaštita od požara- traka klase građevinskog materijala A1 prema DIN<br />
4102-1<br />
3 Rastavni sloj<br />
Kod masivne konstrukcije- PE-folija debljine ≥ 0,2 mm<br />
Kod daščanog poda- Natronski, odnosno bitumenski papir kao zaštita<br />
od kapanja<br />
4 Ravnajući sloj <strong>Rigips</strong> suvi nasip<br />
Klase otpornosti na požar<br />
Suvi estrih Rigiplan<br />
Rigiplan 2x12.5 F 30
Suvi estrih Rigiplan<br />
Na podnu ploču postavlja se<br />
Obeležavanje visine poda vrši<br />
folija koja se na sastavima lepi.<br />
se na osnovu vagresa i tada se<br />
Po obodu se lepi traka za<br />
uočavaju moguće neravnine<br />
zvučnu izolaciju.<br />
poda.<br />
Za otklanjanje neravnina koristi se<br />
<strong>Rigips</strong> suvi nasip , koji se nanosi<br />
do 6 cm.<br />
Nakon postavljanja prvog sloja<br />
Rigiplan ploča nanosimo lepak<br />
za drugi sloj.<br />
2<br />
Potreban materijal za oblaganje 1 m poda:<br />
Suvi nasip, sitna zrnca stiropora<br />
i bitumena, se izravnaju prema<br />
letvicama.<br />
Lepljenje drugog sloja Rigiplan<br />
ploča vrši se poprečno u odnosu<br />
na prvi sloj.<br />
Rigiplan ploče Sunđerasta folija<br />
2<br />
2,0 m<br />
2<br />
1,1 m<br />
Traka za zvučnu izolaciju 0,9 m<br />
Lepak za Rigiplan ploče 0,5 kg<br />
Opcija<br />
Rigiplan MF ploče sa kaširanom mineralnom vunom<br />
Rigiplan PS ploče sa kaširanim stiroporom<br />
2<br />
2,0 m<br />
2<br />
2,0 m<br />
Suvi nasip za izravnavanje termo podloge (debljina nasipa 5cm) 50 l<br />
Namena<br />
Rigiplan je veoma korišćen pri obnovi i<br />
rekonstrukciji starih zgrada. Sa nasipom za<br />
izravnavanje može se izvesti bilo koja visina<br />
poda. Kada je brzina bitna, Rigiplan je<br />
nezamenljiv, jer se parket odmah može lepiti.<br />
Primenom Rigiplana poboljšavaju se toplotna i<br />
zvučna izolacija i nestaju hladni podovi od kojih<br />
zebu noge. Škripave drvene konstrukcije<br />
postaju tihe, a kroz betonsku konstrukciju<br />
smanjuje se prodor zvuka.<br />
Montaža<br />
Na drvenu ili betonsku ploču polaže se PVC<br />
folija sa preklopima od 20 cm. Po obodu se<br />
postavlja izolaciona traka debljine 10 mm, a<br />
širine 100 mm i time se sprečava prenos zvuka<br />
sa estriha na zid. Izravnavanje poda do 5 mm<br />
vrši se sunđerom ili lepenkom, od 5 do 20 mm<br />
<strong>Rigips</strong> ispunom Super, a preko 20 mm <strong>suvim</strong><br />
nasipom. Rigiplan ploče mogu imati kaširan<br />
toplotni izolator stiropor PS.<br />
Rigiplan ploče polažu se u dva sloja, poprečno<br />
jedan na drugi. Svaka sledeća ploča istog sloja<br />
smaknuta je bar 20 cm da bi se izbeglo<br />
poklapanje spojnica. Na Rigiplan suvi estrih<br />
mogu se nalepiti sve uobičajene podne<br />
podloge, ali sa lepkom koji nije na vodenoj bazi.<br />
Ako postoji problem sa vlagom u prostoriji,<br />
trebalo bi primeniti vodonepropusni premaz.<br />
Prednosti<br />
- skraćuje vreme gradnje jer nema sušenja<br />
- parket se polaže odmah<br />
- mogućnost korekcije neravnog poda<br />
2<br />
- mala masa od 26 kg/m ne opterećuje<br />
objekat<br />
- poboljšanje zvučne zaštite i do 19 dB<br />
- protivpožarnost od F 30 do F 90<br />
- dobra toplotna zaštita<br />
- velika brzina polaganja<br />
- idealno ravna površina<br />
27
28<br />
<strong>Rigips</strong> pribor<br />
Zidovi<br />
<strong>Rigips</strong> horizontalni UW zidni profili<br />
od pocinkovanog čeličnog lima<br />
debljine 0,6mm.<br />
UW 50 (40/50/40 mm)<br />
UW 75 (40/70/40 mm)<br />
UW 100 (40/100/40 mm)<br />
Standardne dužine: 2,2- 4,0m (max<br />
9,4m)<br />
<strong>Rigips</strong> vertikalni CW zidni profili<br />
od pocinkovanog čeličnog lima<br />
debljina 0,6mm.<br />
CW 50 (50/50/50 mm)<br />
CW 75 (50/70/50 mm)<br />
CW 100 (50/100/50 mm)<br />
Standardne dužine: 2,2- 4,0m (max<br />
9,4m)<br />
<strong>Rigips</strong> profili za ukrućenje<br />
dovratnika<br />
od pocinkovani čelični lim.<br />
debljine 2,0mm.<br />
š=40mm<br />
UA 50 (40/50/40 mm)<br />
UA 75 (40/75/40 mm)<br />
UA 100 (40/100/40 mm)<br />
Uz profile koristiti<br />
L priključke za pod i plafon.<br />
Standardne dužine : 3,0/3,5/4,0 m<br />
Distancer kruti<br />
Odgovara CD profilu.<br />
Dužine u cm:<br />
3-6<br />
6-9<br />
9-12<br />
Tipl 6/42<br />
za pričvrćivanje UW<br />
profila na pod i plafon i<br />
CW profila na zidove.<br />
Prečnik 6mm<br />
Vijci samourezujući<br />
212 za CD/UD/CWUW profile.<br />
221 za UA profile 2mm.<br />
Vijci sa ravnom glavom<br />
za spoj profila i<br />
distancera<br />
Vijak sa<br />
gužvajućim tiplom<br />
za kačenje tereta<br />
Molly anker<br />
Plafoni<br />
Plafonski Cd·profil<br />
od pocinkovanog čeličnog lima<br />
debljine 0,6mm.<br />
CD 60 (27/60/27)<br />
Standardne dužine: 2,6-4,0m.<br />
Plafonski UD profili<br />
od pocinkovanog čeličnog lima<br />
debljine 0,6mm.<br />
UD (27/28727 mm)<br />
Standardne dužine: 3-4,0m<br />
Cd·spojnica profila<br />
za čeono sastavljanje i<br />
produženje CD- profila.<br />
Prilagodljiv distancer<br />
za CD profile od<br />
pocinkovanog čeličnog lima.<br />
dužine 60/125/200 mm<br />
Sidro distancer<br />
za drvenu konstrukciju od<br />
90/150/170...1040mm<br />
Plafonska sidrena<br />
vešaljka<br />
Sa oprugom za<br />
fino podešavanje žica.<br />
Dužine visilica (žica) :<br />
12.5/25/37.5/50/75/100/<br />
125/150/175/200/250/<br />
300/350/400/500 cm<br />
Krstastaspojnica<br />
za brzo spajanje<br />
osnovnog i<br />
nosivog profila.<br />
Zvučna izolaciona<br />
traka<br />
za CD/UD i CW/UW<br />
profile koji se<br />
oslanjaju na masivnu<br />
konstrukciju.<br />
Vatrootporni<br />
plafoni<br />
Nonius - vešaljka<br />
nosivosti 0.4kN<br />
za vatrootporne<br />
spuštene plafone.<br />
Nonius-sidrena<br />
vešaljka donji deo<br />
prilagođena<br />
CD-profilu.<br />
Nonius vešaljka<br />
gornji deo<br />
za masivnu tavanicu<br />
dužine u mm:<br />
100 240<br />
340 540<br />
640 840<br />
940<br />
Noniusvešaljka<br />
gornji deo<br />
za drvenu<br />
potkonstrukciju.<br />
Sigurnosna<br />
žičana spojnica<br />
Za vešanje<br />
sistema nonius.<br />
Uvek se stavljaju<br />
dve po vešaljci.<br />
Revizioni<br />
otvori<br />
Za zaštitu od<br />
požara F30<br />
do F90 za<br />
vatrootporne<br />
plafone i<br />
zidove.<br />
Ridurit vijci<br />
Za vatrootporne<br />
gipskartonske ploče<br />
RF i Ridurit ploče.<br />
Sanitarni<br />
elementi<br />
<strong>Rigips</strong> držač lavaboa<br />
Od pocinkovanog čelika,<br />
namenjena pričvršćenju<br />
manjih lavaboa.<br />
Fiksira se za CW<br />
vertikalne<br />
profile na osovinskom<br />
rastojanju od 60cm.<br />
Isporučuje se<br />
u više varijanti.<br />
<strong>Rigips</strong> samostojeći<br />
držač lavaboa<br />
Od pocinkovanog čelika<br />
za nadogradnju u<br />
postojećim kupatilima.<br />
Osovinsko rastojanje<br />
vertikalnih profila je<br />
60cm.<br />
<strong>Rigips</strong> sanitarni<br />
element sa<br />
ispiračem za<br />
konzolnu<br />
ugradnju WC šolje<br />
Montira se na<br />
CW profile.<br />
Univerzalna<br />
montaža bilo kog<br />
elementa sa test<br />
otpornosti na<br />
1000kg.<br />
<strong>Rigips</strong> samostojeći<br />
sanitarni element sa<br />
ispiračem za<br />
konzolnu ugradnju<br />
WC šolje ili bidea<br />
Ram je od<br />
pocinkovanog čelika za<br />
nadogradnju u<br />
postojećim kupatilima.<br />
Osovinsko<br />
rastojanje je 60cm.<br />
<strong>Rigips</strong> traverza<br />
Od pocinkovanog<br />
čeličnog lima.<br />
Pričvršćuje se na<br />
CW vertikalne<br />
profile na<br />
osovinskom<br />
rastojanju od<br />
42 ili 60cm.<br />
Služi za kačenje sanitarnih<br />
elemenata bez cevi.
Prednosti <strong>Rigips</strong> PRO ivica ploča<br />
Stari sistem sa zaobljenim ivicama<br />
Vijci se uvrću na zaobljenoj ivici ploče.<br />
Moguće su šupljine između zaobljenih ivica i pojava<br />
pukotina, usled nedovoljnog utiskivanja ispune.<br />
Skalpel<br />
Prvi sloj ispunjava prorez sa više ispunjivača,<br />
koji se sporije suši i više skuplja.<br />
FAST TAPE samolepljiva traka se pogrešno<br />
utiskuje u prvi sloj ispune.<br />
Mešač za ispunu<br />
Alat<br />
Gleterica<br />
Špahtla za uglove<br />
Špahtla sa uvrtačem<br />
Ručni brušač<br />
Trake<br />
Papirna traka<br />
Traka od<br />
staklenog voala<br />
FAST TAPE<br />
samolepljiva<br />
mrežasta traka<br />
RIGIPS PRO sistem sa pravougaonim ivicama<br />
Vijci se lakše uvrću i jače pričvršćuju ploču<br />
za potkonstrukciju.<br />
Jednostavno i ravnomerno nanošenje ispune<br />
za maksimalno čvrst spoj bez pukotina.<br />
Prvi sloj je tanak, troši manje ispune,<br />
brže se suši i skupljanje ispune je manje.<br />
FAST TAPE samolepljiva traka se lepi direktno<br />
na ploču i time se štedi jedan sloj ispune.<br />
<strong>Rigips</strong>ov asortiman ispunjivača i vrste spojeva<br />
STANDARD<br />
Po ceni bez konkurencije<br />
Služi za ispunu spojeva<br />
gipskartonskih ploča sa<br />
upotrebom bandaž trake u<br />
kvalitetu Q1. Lako se priprema i<br />
nanosi.<br />
Pogodno za krpljenje rupa.<br />
Cena je vrlo povoljna - bez<br />
konkurencije.<br />
Vreme vezivanja: 60 minuta.<br />
2<br />
Potrošnja: 0,3 kg/m ploče.<br />
Pakovanje: džak 5 i 25 kg.<br />
RIMANO GLET XL / 0-3<br />
Glet<br />
masa je top proizvod jer<br />
onemogućava stvaranje<br />
pukotina, a nanosi se u debljini<br />
od 0 do 3 mm. Jedinstven<br />
proizvod bez konkurencije za<br />
klase kvaliteta Q3 i Q4.<br />
Vreme za obradu: oko 60 min.<br />
2<br />
Potrošnja: 0,9kg/m /mm<br />
Pakovanje: džakovi od 25 kg.<br />
SUPER<br />
Najpraktičniji za upotrebu<br />
Služi za ispunu spojeva<br />
gipskartonskih ploča sa<br />
upotrebom bandaž trake i<br />
gletovanjem spoja u isto vreme,<br />
u kvalitetu Q2. Površina je<br />
veoma glatka i veoma čvrsta.<br />
Pogodno za krpljenje rupa.<br />
Vreme vezivanja: 60 minuta.<br />
2<br />
Potrošnja: 0,3 kg/m ploče.<br />
Pakovanje: džak 5 i 25 kg.<br />
RIMANO 3-6<br />
Tankoslojni gipsani malter,<br />
ujedno i glet masa.<br />
Služi za izravnavanje<br />
neravnina na zidu, krpljenje i<br />
gletovanje.<br />
Debljina sloja: 3-6 mm.<br />
2<br />
Potrošnja: 0,9 kg/m /mm.<br />
Pakovanje: džak 5 i 25 kg.<br />
Primena Prednosti<br />
- podužni spojevi PRO<br />
- spoljašnji uglovi PRO<br />
- unutrašnji uglovi PRO<br />
- spojevi potkrovlja PRO<br />
- podužni spojevi PRO<br />
- poprečni spojevi sa<br />
zasečenom ivicom<br />
- spojevi oko vrata<br />
- lepi se direktno<br />
na PRO spoj ploča<br />
- izbegavati sečene ivice<br />
RIGIPS VARIO<br />
Vrhunska<br />
ispuna spojnica,<br />
četiri puta jača od<br />
standardnih. Kremasta je i<br />
omogućava gletovanje i<br />
izradu idealne završne<br />
obrade zida u kvalitetu Q3.<br />
Vreme za obradu: oko 30<br />
min.<br />
2<br />
Potrošnja: 0,32 kg/m ploče.<br />
Pakovanje: džak 5 i 25 kg.<br />
RIMANO 6-30<br />
Gipsani glet malter debljine sloja<br />
6-30 mm za sanacije i malterisanje<br />
neravnih podloga, šliceva,<br />
pukotina, spojeva, za obradu<br />
špaletni, otvora prozora i vrata...<br />
Vreme za obradu: oko 60 min.<br />
2<br />
Potrošnja: 8 kg/m /cm.<br />
Pakovanje: džak 25 kg.<br />
- najjača traka<br />
- odlična zaštita od<br />
pucanja<br />
- najjeftinija<br />
- najpopularnija<br />
- najtanja<br />
- dobro se utiskuje<br />
- lako se primenjuje<br />
- lako se primenjuje<br />
- jedan sloj ispune manje<br />
- štedi vreme<br />
29
30<br />
<strong>Rigips</strong> ploče za sisteme suve gradnje<br />
Standardne gipskartonske ploče A (RB)<br />
• A gipskartonska ploča 9,5 mm (x 1200 x 2000/2600)<br />
• A gipskartonska ploča 12,5 mm (x 1200 x 2000/2500/2600/2750/3000)<br />
• A gipskartonska ploča 15 mm (1200 x 2000/2500/2600/2750)<br />
Vlagootporne gipskartonske ploče H2 (RBI)<br />
• H2 gipskartonska ploča 12,5 mm (x 1200 x 2000/2500/2600/2750)<br />
• H2 gipskartonska ploča 15 mm (x 1200 x 2000/2500)<br />
Vatrootporne gipskartonske ploče DF (RF)<br />
• DF gipskartonska ploča 12,5 mm (x 1200 x 2000/2500/2600/2750/3000)<br />
• DF gipskartonska ploča 15 mm (x 1200 x 2000/2500/2600/2750/3000)<br />
Vatrootporne i vlagootporne gipskartonske ploče DFH2 (RFI)<br />
• DFH2 gipskartonska ploča 12,5 mm (x 1200 x 2000/2750/3000)<br />
• DFH2 gipskartonska ploča 15 mm (x 1200x2000/2500)<br />
Wohnbauplatte - protivpožarne gipskartonske ploče 20 mm, za protivpožarne zidove,<br />
plafone i obloge šahtova<br />
• Wohnbauplatte DF 20 mm (x 600 x 2000/2600)<br />
Die Dicke - gipskartonske protivpožarne ploče 25 mm, za protivpožarne zidove, plafone i obloge šahtova<br />
• Die Dicke DF 25 mm (x 600 x 2000)<br />
Ridurit Glasroc F - protivpožarne gipsane ploče za visoku zaštitu od požara (metalnih nosača, instalacija,<br />
kanala za vazduh i odimljavanje, šahtova)<br />
• Ridurit Glasroc F 15 mm (x 1200 x 2000/2400)<br />
• Ridurit Glasroc F 20/25/30 mm (x 1200 x 2000)<br />
Rigitherm - ploče kaširane stiroporom ili mineralnom vunom za unutrašnju termoizolaciju zidova<br />
• Rigitherm PS 12,5 mm (x 1200 x 2600/2750 kaširane stiroporom 20/30/40/50/60 mm)<br />
• Rigitherm MF 12,5 mm (x 1200 x 2600/2750 kaširane mineralnom vunom 35/50/60 mm)<br />
• Rigitherm MF 12,5 mm (x 1200 x 2600/2750 kaširane mineralnom vunom 20/35/50/60 mm i parnom branom)<br />
Rigidur - ploče velike tvrdoće koje se sastoje od gipsa i celuloznih vlakana<br />
• Rigidur 10/12,5 mm (x 1200 x 2000/2500/2540/2750/3000)<br />
• Rigidur H ploča 10/12,5/15 mm (x 1200 x 2000/2500/2540/2750/3000)<br />
• Rigidur Estrichelemente 2 x 10/2 x 12,5 mm (x 500 x 1500)<br />
Duraline - specijalne gipsane ploče veoma velike tvrdoće koje se koriste za sale, učionice, hodnike<br />
• Duraline DL 12,5 mm (x 1200 x 2500/2750/3000)<br />
• Duraline DLI 12,5 mm (x 1200 x 2500/2750/3000)<br />
Rigiplan ploče - suvi estrih za polaganje na podu umesto cementne košuljice<br />
(mogućnost nivelisanja Termoplanom)<br />
• Rigiplan 2 x 12,5 mm (x 600 x 2000)<br />
• Rigiplan PS 2 x 12,5 mm (x 600 x 2000 kaširan stiroporom 20 mm)<br />
• Rigiplan MF 2 x 12,5 mm (x 600 x 2000 kaširan mineralnom vunom 10 mm)<br />
Riflex Glasroc F- savitljive gipsane ploče ojačane staklenim vlaknima<br />
• Riflex Glasroc F 6/10/12,5 mm ( x 1200 x 2400)
<strong>Rigips</strong> ploče za spuštene plafone<br />
Casoprano - kasetni plafoni 600 x 600 mm od gipsa, vlagootporni, sa velikom čvrstinom, otporni<br />
na vatru 30 minuta, sa monolitnom površinom (izolacija zvuka) ili perforiranom površinom (apsorpcija)<br />
• Casostar A (8 x 600 x 600 mm), E15 (9,5 x 600 x 600 mm)<br />
• Casoroc A (8 x 600 x 600 mm), E15 (9,5 x 600 x 600 mm)<br />
• Casobianca A (8 x 600 x 600 mm), E15 (9,5 x 600 x 600 mm)<br />
Gyptone - kasetni apsorberski plafoni 600 x 600 mm sa perforiranom površinom, vrhunskom obradom<br />
i izuzetnom apsorpcijom<br />
• Gyptone Base 31, tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
• Gyptone Point 11, , tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
• Gyptone Point 12, , tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
• Gyptone Quattro 20, tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
• Gyptone Quattro 22, tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
• Gyptone Quattro 50 , tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
• Gyptone Line 4 , tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
• Gyptone Sixto 60, tip ivice A, D1, E15 (12,5 x 600 x 600 mm)<br />
Coratone - kasetni plafoni 600 x 600 mm sa teksturom drveta<br />
• Coratone Maple 3228R A (8 x 600 x 600 mm), boja javorovog drveta<br />
• Coratone Cherry 3228R A (8 x 600 x 600 mm), boja višnjinog drveta<br />
Gyptone Korridor - akustičke ploče dimenzija 0,3 x 2,4 m za hodnike sa monolitnom ili perforiranom<br />
površinom<br />
• Gyptone Line 8 A, E15 (12,5 x 300 x 1800/2100/2400 mm)<br />
• Gyptone Point 15 A, E15 (12,5 x 300 x 1800/2100/2400 mm)<br />
• Gyptone Quattro 55 A, E15 (12,5 x 300 x 1800/2100/2400 mm)<br />
• Gyptone Base A, E15 (12,5 x 300 x 1800/2100/2400 mm)<br />
Gyptone Big - zidne i plafonske apsorberske ploče velikih dimenzija sa filcom bez vidnih spojeva<br />
• Gyptone Big Quattro 41 (12,5 x 1200 x 2400 mm)<br />
• Gyptone Big Quattro 42 (12,5 x 1200 x 2400 mm)<br />
• Gyptone Big Quattro 46 (12,5 x 1200 x 2400 mm)<br />
• Gyptone Big Quattro 47 (12,5 x 1200 x 2400 mm)<br />
• Gyptone Big Quattro 43 (12,5 x 900 x 2700 mm)<br />
• Gyptone Big Line 6 (12,5 x 1200 x 2400 mm)<br />
• Gyptone Big Line 7 (12,5 x 900 x 2400 mm)<br />
Rigiton Lochplatten - plafonske apsorberske ploče, sa filcom i raznolikim perforacijama, bez vidnog<br />
spoja<br />
• Rigiton 6/18 (12,5 x 1188 x 1998 mm)<br />
• Rigiton 8/18 (12,5 x 1188 x 1998 mm)<br />
• Rigiton 10/23 (12,5 x 1196 x 2001 mm)<br />
• Rigiton 12/25 (12,5 x 1200 x 2000 mm)<br />
• Rigiton 15/30 (12,5 x 1200 x 2010 mm)<br />
• Rigiton 8-12/50 (12,5 x 1200 x 2000 mm)<br />
• Rigiton 12-20/66 (12,5 x 1188 x 1980 mm)<br />
• Rigiton 8-15-20 (12,5 x 1200 x 2000 mm)<br />
• Rigiton 8/18 q (12,5 x 1188 x 1998 mm)<br />
• Rigiton 12/25 q (12,5 x 1200 x 2000 mm)<br />
31
<strong>Rigips</strong> specijalne ploče<br />
<strong>Rigips</strong> Soundbloc (die Blaue) - gipskartonske ploče za vrhunsku zvučnu zaštitu kod zidova i plafona<br />
• Soundbloc obična ploča Bauplatte 12,5 mm (x 1200 x 2750)<br />
• Soundbloc vatrootporna ploča Feuerschutzplatte 12,5 mm (x 1200 x 2750)<br />
• Soundbloc vlagootporna ploča Bauplatte Imprägniert 12,5 mm (x 1200 x 2750)<br />
• Soundbloc vlagootporna i vatrootporna ploča Feuerschutzplatte Imprägniert 12,5 mm (x 1200 x 2750)<br />
Clima Top - gipskartonske ploče sa odličnom toplotnom provodljivošću za sisteme grejanja ili hlađenja<br />
• Clima Top 10 mm (x 1200 x 2000)<br />
ClimaFit - perforirane gipskartonske ploče sa grafitom u jezgru - za zaštitu od elektromagnetnog zračenja<br />
• ClimaFit 10 mm (x 1200 x 2000)<br />
Gipsplatte A mit Bleifolie kaschiert - gipskartonske ploče kaširane olovom za zaštitu od rendgenskog zračenja<br />
• Blei ploča 12,5 mm (x 600 x 2000/3000 kaširane olovom debljine 0,5/1,0/1,5/2,0/2,5/3,0/3,5 mm)<br />
Rigiton Ambiance - gipskartonske ploče za prečišćavanje vazduha eliminacijom formaldehida nastalog pušenjem<br />
• Rigiton Ambiance 6/18 (12,5 x 1188 x 1998 mm)<br />
• Rigiton Ambiance 8/18 (12,5 x 1188 x 1998 mm)<br />
• Rigiton Ambiance 10/23 (12,5 x 1196 x 2001 mm)<br />
• Rigiton Ambiance 12/25 (12,5 x 1200 x 2000 mm)<br />
• Rigiton Ambiance 15/30 (12,5 x 1200 x 2010 mm)<br />
• Rigiton Ambiance 12-20/66 (12,5 x 1188 x 1980 mm)<br />
• Rigiton Ambiance 8-15-20 (12,5 x 1200 x 2000 mm)<br />
• Rigiton Ambiance 8/18 q (12,5 x 1188 x 1998 mm)<br />
• Rigiton Ambiance 12/25 q (12,5 x 1200 x 2000 mm)<br />
Rigiton Primeline Color Platte - perforirane gipskartonske ploče sa različitim bojama lica, oboda otvora i filca<br />
• Rigiton Primeline 6/18 (12,5 x 1188 x 1998 mm)<br />
• Rigiton Primeline 8/18 (12,5 x 1188 x 1998 mm)<br />
• Rigiton Primeline 12/25 (12,5 x 1200 x 2000 mm)<br />
• Rigiton Primeline 8-15-20 super (12,5 x 1200 x 2000 mm)<br />
• Rigiton Primeline 8/18 q (12,5 x 1188 x 1998 mm)<br />
• Rigiton Primeline 12/25 q (12,5 x 1200 x 2000 mm)<br />
Dekorplatten - ploče kaširane sa perivom PVC folijom u više dezena (sastav ploča je metalni demontažni profil)<br />
• Durafort 1625 bela folija 12,5 mm (x 1200 x 3500)<br />
• Durafort 2468 siva folija 12,5 mm (x 1200 x 3500)<br />
• Durafort 2467 bež folija 12,5 mm (x 1200 x 3500)<br />
• Durafort 2465 braon folija 12,5 mm (x 1200 x 3500)<br />
1-Mann-Platten - gipskartonske ploče za samostalnu ugradnju s malom težinom i smanjenom širinom od 60 cm<br />
• 1-Mann ploča RB 10 mm (x 600 x 2600)<br />
• 1-Mann ploča RFI 15 mm (x 900 x 1300/2000) vatrootporna i vlagootporna<br />
• 1-Mann ploča RF 12,5 mm (x 600 x 2600) vatrootporna<br />
• ploča Universalplatte RFI1300x900x12,5 mm<br />
Hydropanel - vodootporna ploča na bazi cementnih vlakana za unutrašnje oblaganje prostorija sa vlagom ili vodom<br />
• Hydropanel 9/12 mm (x 1250 x 2600/3000)<br />
• Hydropanel 12 mm (x 1250 x 2000)<br />
• Hydropanel 12 mm (x 900 x 1250)<br />
Bluclad - vodootporna ploča na bazi cementnih vlakana za spoljašnje oblaganje zidova<br />
• Bluclad 10 mm (x 1250 x 2500/2850/3000)<br />
<strong>Rigips</strong><br />
Saint-Gobain građevinski proizvodi d.o.o.<br />
Vladimira Popovića 40<br />
11070 Beograd<br />
Tel./Faks: 011/ 62-82-444<br />
E-mail: rigips.srb@saint-gobain.com<br />
www.rigips.rs<br />
Design: Aleksandar Grujić, Decembar 2011, Tiraž 3000
