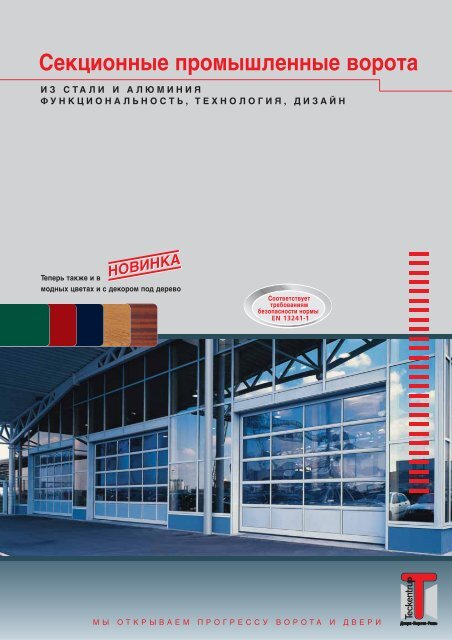

<strong>Секционные</strong> <strong>промышленные</strong> <strong>ворота</strong><br />
ИЗ СТАЛИ И АЛЮМИНИЯ<br />
ФУНКЦИОНАЛЬНОСТЬ, ТЕХНОЛОГИЯ, ДИЗАЙН<br />
НОВИНКА<br />
НОВИНКА<br />
Теперь также и в<br />
модных цветах и с декором под дерево<br />
МЫ ОТКРЫВАЕМ ПРОГРЕССУ ВОРОТА И ДВЕРИ
Философия предприятия <strong>Teckentrup</strong><br />
МЫ ОТКРЫВАЕМ ПРОГРЕССУ<br />
ВОРОТА И ДВЕРИ…<br />
Компания <strong>Teckentrup</strong> постоянно<br />
осуществляет новые разработки,<br />
ориентированные на будущее,<br />
и проводит совершенствование<br />
существующих систем.<br />
Используя инновационные реше -<br />
ния и креативные технологии,<br />
мы снова и снова расставляем<br />
стратегические акценты в<br />
производстве дверей и ворот.<br />
Наглядными примерами здесь<br />
являются решения для таких<br />
сложных областей, как противо -<br />
пожарная и дымовая защита,<br />
безопасность, звуко- и тепло -<br />
изоляция.<br />
Специальные двери и системы<br />
ворот фирмы <strong>Teckentrup</strong> четко<br />
ори ентированы на потребности<br />
пользователя. Они полностью<br />
соответствуют высоким требова -<br />
ниям, предъявляемым к самой<br />
современной технологии, дизайну<br />
и максимальному качеству.<br />
Первоклассные материалы,<br />
точная обработка и постоянный<br />
контроль качества в рамках DIN<br />
ISO 9001 гарантируют абсолютную<br />
безопасность, надежность и<br />
долговечность. Благодаря этому<br />
любая продукция <strong>Teckentrup</strong><br />
оправдывает вложенные средства.<br />
2<br />
<strong>Секционные</strong> <strong>ворота</strong> фирмы<br />
<strong>Teckentrup</strong> в серийном исполнении<br />
соответствуют требованиям<br />
по безопасности действующих<br />
европейских норм.<br />
Они отвечают требованиям<br />
нормы EN 13241-1 по следующим<br />
параметрам:<br />
● механические аспекты<br />
● безопасность для пользователя<br />
● теплоизоляция<br />
● звукоизоляция<br />
● герметичность<br />
● ветровая нагрузка
...С НОВЕЙШИМИ ТЕХНОЛОГИЯМИ И ТЩАТЕЛЬНО<br />
РАЗРАБОТАННЫМИ КОНЦЕПЦИЯМИ<br />
<strong>Секционные</strong> <strong>ворота</strong> <strong>Teckentrup</strong> –<br />
подходящее решение для любых<br />
требований<br />
Благодаря различным типам ворот<br />
(SW, SL и SWL), а также множеству<br />
вариантов оснащения секционные<br />
<strong>ворота</strong> <strong>Teckentrup</strong> соответствуют<br />
всем предъявляемым требованиям.<br />
Кроме вертикального подъема<br />
полотна ворот, позволяющего эко -<br />
номить место, системы секционных<br />
ворот отличаются низким уровнем<br />
шума при движении, износоустой -<br />
чивой поверхностью и разнообра -<br />
зием дизайна.<br />
Привлекательно выглядящее<br />
остекление, встраиваемые калитки<br />
и боковые двери позволяют<br />
выполнить все индивидуальные<br />
требования.<br />
Удачной инновацией и весьма<br />
привлекательным решением с точки<br />
зрения цены является гальвани -<br />
ческое покрытие с прозрачным<br />
защитным слоем (цвет – серебро)<br />
как альтернатива различным цве -<br />
там окраски поверхности. При этом<br />
<strong>ворота</strong> остаются устойчивыми к<br />
негативным погодным явлениям и<br />
механическим воздействиям.<br />
<strong>Секционные</strong> <strong>ворота</strong><br />
типа SW<br />
Стальные <strong>ворота</strong>, помогающие<br />
экономить энергию<br />
Удачное решение для надежной<br />
работы и теплоизоляции. Стр. 8<br />
<strong>Секционные</strong> <strong>ворота</strong><br />
типа SL<br />
Прозрачные <strong>ворота</strong> из<br />
алюминиевых конструкций<br />
Элегантное решение, соответст -<br />
в ующее высоким требованиям к<br />
дизайну и освещенности. Стр. 12<br />
<strong>Секционные</strong> <strong>ворота</strong><br />
типа SLW<br />
Комбинированные <strong>ворота</strong> из<br />
стали и алюминия<br />
Экономичное решение,<br />
обеспечива ющее высокий уровень<br />
безопасности, для современной<br />
архитектуры с использованием<br />
стекла. Стр. 14<br />
• Подходящие двери: Стр. 16<br />
• Дизайн в соответствии<br />
с Вашими желаниями: Стр. 17<br />
• Специальные решения: Стр. 18<br />
• Остекление: Стр. 20<br />
• Технические детали: Стр. 22<br />
• Электроприводы: Стр. 24<br />
• Системы управления: Стр. 26<br />
3
Для любых областей применения<br />
ВСЕГДА ОПТИМАЛЬНЫЕ РЕШЕНИЯ<br />
<strong>Секционные</strong> <strong>ворота</strong> <strong>Teckentrup</strong><br />
освобождают место<br />
Полотно ворот, состоящее из<br />
секций, расположенных друг над<br />
другом, в открытом положении не<br />
занимает ценного пространства.<br />
Экономя место, оно перемещается<br />
под потолок помещения и<br />
освобождает проезд полностью.<br />
В зависимости от требований, воро -<br />
та либо поворачиваются под углом<br />
90 градусов за перемычкой, либо<br />
перемещается вверх вдоль ската<br />
крыши, либо уходит вертикально<br />
вверх.<br />
Убеждает своим<br />
качеством и<br />
мощностью:<br />
Все мощностные<br />
характеристики отвечают<br />
требованиям нормы<br />
EN 13241-1.<br />
4<br />
Проем в свету может быть полностью использован, что дает возможность<br />
беспрепятственно транспортировать грузы большой ширины.<br />
Грузовые автомобили с высоким грузом свободно проезжают через <strong>ворота</strong>.<br />
Теплоизоляция<br />
(DIN EN ISO 12428)<br />
Звукоизоляция (ISO 717-1)<br />
Проницаемость швов<br />
(DIN EN 12426)<br />
Ветровая нагрузка<br />
(DIN EN 12424)<br />
Ливневая проницаемость<br />
(DIN EN 12425)<br />
Противопожарные<br />
характеристики<br />
(DIN EN 4102)<br />
Ламель 40 мм: U = 0,56 Вт/м2к Полотно ворот без<br />
остекления: U = 0,95 Вт/м2к Встроенные <strong>ворота</strong>: U = 1,25 Вт/м2к* *25 м2 поверхности ворот без остекления<br />
Ориентировочное значение 24 дБ<br />
Класс 3<br />
Класс 3 (более высокая нагрузка -<br />
по запросу)<br />
Класс 3<br />
Класс материала полотна ворот -<br />
В2 (обычная воспламеняемость)
В ПРОМЫШЛЕННЫХ И<br />
КОММЕРЧЕСКИХ ЗДАНИЯХ<br />
Компания <strong>Teckentrup</strong> предлагает<br />
широкий выбор секционных ворот<br />
в различном исполнении и комплекта -<br />
ции, предназначенных для любых<br />
производс т венных зданий.<br />
Как в отапливаемых, так и в неотап -<br />
ливаемых помещениях, в зависимости<br />
от индивидуальных требований, <strong>ворота</strong><br />
любой модификации гарантируют:<br />
• максимальную прочность<br />
• надежную работу и низкий уровень<br />
шумов при движении ворот<br />
• безопасное использование, в соот -<br />
ветствии с действующими требова -<br />
ниями техники безопасности<br />
• внешний вид поверхности ворот в<br />
соответствии с требованиями,<br />
предъявляемыми к дизайну, и опти -<br />
мальные световые решения<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW с калиткой.<br />
5<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL с калиткой.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL с встроенной решеткой.<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW.
Безграничное разнообразие<br />
ИНТЕГРИРУЮТСЯ В ЛЮБОЙ ДИЗАЙН ФАСАДА<br />
Гармоничная архитектура<br />
Гибкое расположение отдельных<br />
секций и профилей обеспечивает<br />
оптимальную интеграцию в<br />
любой дизайн фасада. Например,<br />
у ворот типа SL в зависимости от<br />
дизайна фасада горизонтальные<br />
и вертикальные планки и филен -<br />
ки, могут быть адаптированы к<br />
внешнему виду остальной части<br />
фасада.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL, оптически интегрированные в<br />
стеклянный фасад.<br />
6<br />
<strong>Секционные</strong> <strong>ворота</strong> SL, адаптированные к архитектуре фасада.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL с вставками из перфорированной жести, подобранные<br />
к внешнему виду фасада.
ФУНКЦИОНАЛЬНЫ ДЛЯ ЛЮБЫХ ОБЛАСТЕЙ<br />
<strong>Секционные</strong> <strong>ворота</strong> SW с панорамной панелью, поверхность «золотой дуб»<br />
7<br />
Максимальная устойчивость<br />
Прочность систем ворот<br />
позволяет использовать их в<br />
любых областях. В частности,<br />
секционные <strong>ворота</strong> <strong>Teckentrup</strong><br />
способны обеспечить беспе -<br />
ребойную работу в строениях<br />
сельскохозяйственного назначе -<br />
ния и многоцелевых зданиях,<br />
где применяются тяжелые агре -<br />
гаты и транспортные средства.<br />
Разнообразие конструкций<br />
позволяет легко адаптировать<br />
<strong>ворота</strong> к условиям конкретного<br />
строения.<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW,<br />
подобранные по цвету к<br />
корпоративному дизайну<br />
предприятия.
<strong>Секционные</strong> <strong>ворота</strong> типа SW – <strong>ворота</strong>,<br />
экономящие энергию<br />
• ИЗ С Т АЛЬНЫХ ПАНЕЛЕЙ Т ОЛЩИНОЙ 40 М М<br />
• С ДВОЙНОЙ СТЕНК ОЙ И НАПОЛНЕНИЕМ<br />
ИЗ ПЕНОПОЛИУРЕТ АНА<br />
• ВОЗМОЖНА УСТ АНОВКА СМО ТРОВОГ О ОКНА<br />
Высококачественная сталь – недорогой вариант<br />
Гальваническое покрытие с прозрачным защитным слоем.<br />
• современный внешний вид в стиле high-tech<br />
• стоимость ниже, чем у крашеных ворот<br />
• при такой же долговечности и способности выдерживать<br />
значительные нагрузки<br />
Высота секции 500 мм, 625 мм или<br />
750 мм, структура «горизонтальный<br />
гофр» с равномерным распределением,<br />
также с частичным остеклением,<br />
см. стр. 18.<br />
Теплоизолирующий пенополиуретан,<br />
(класс пожаробезопасности В2 –<br />
трудновоспламеняемый)<br />
Поверхность:<br />
• Внешняя и внутренняя сторона<br />
с тиснением под штукатурку<br />
и оптимальной защитой от<br />
корро зии благодаря<br />
гальваническому покрытию.<br />
• Стандартное исполнение – с<br />
покрытием прозрачным<br />
защитным слоем.<br />
• По выбору заказчика:<br />
двухстороннее основное<br />
покрытие. Цвета: серо-белый<br />
(RAL 9002) или “белый<br />
алюминий” (RAL 9006), а также<br />
иные цвета в соответствии<br />
с RAL или NCS,<br />
см. стр. 17.<br />
8<br />
<strong>Секционные</strong> <strong>ворота</strong> SW с двумя нижними<br />
секциями и двумя панорамными панелями.<br />
Долговечность благодаря<br />
многослойной структуре<br />
<strong>Секционные</strong> <strong>ворота</strong> SW с многослойным<br />
остеклением.<br />
защитный слой<br />
гальваническое покрытие<br />
высокопрочная сталь<br />
гальваническое покрытие<br />
грунтовка<br />
твердый пенополиуретан,
…СОХРАНЯЕТ ТЕПЛО В ПОМЕЩЕНИИ<br />
<strong>Секционные</strong> <strong>ворота</strong> <strong>Teckentrup</strong> из<br />
стальных панелей обеспечат Вам мак -<br />
симальный уровень безопасности и<br />
надежности.<br />
Двустенная конструкция с пенополиуре -<br />
тановым наполнителем обеспечивает<br />
теплоизоляцию и особенно подходит<br />
для отапливаемых помещений.<br />
Современные формы и цвета позволят<br />
вписать конструкцию в любое индиви -<br />
дуальное архитектурное решение<br />
здания. Предлагаемые возможности<br />
оформления широки: от поверхности<br />
с гальваническим покрытием или испол -<br />
нения в цвете до различных систем<br />
остекления.<br />
9<br />
<strong>Секционные</strong> <strong>ворота</strong> SW с калиткой.<br />
<strong>Секционные</strong> <strong>ворота</strong> SW, цветная поверхность<br />
с панорамными секциями.<br />
Türen·Tore·Zargen
<strong>Секционные</strong> <strong>ворота</strong> типа SW/SLW<br />
• ИЗ С Т АЛЬНЫХ ПАНЕЛЕЙ Т ОЛЩИНОЙ 40 М М<br />
• С ДВОЙНОЙ СТЕНК ОЙ И НАПОЛНЕНИЕМ<br />
ИЗ ПЕНОПОЛИУРЕТ АНА<br />
• ВОЗМОЖНА УСТ АНОВКА СМО ТРОВОГ О ОКНА<br />
Высота секции 500 мм, 625 мм или<br />
750 мм, структура «горизонтальный<br />
гофр» с равномерным распределением,<br />
также с частичным остеклением,<br />
см. стр. 18.<br />
Теплоизолирующий<br />
пенополиуретан,<br />
(класс<br />
пожаробезопасности<br />
В2 – трудновоспламеняемый)<br />
Поверхность:<br />
• Снаружи микропрофиль,<br />
внутри тиснение под<br />
штукатурку «stucco» с<br />
оптимальной защитой от<br />
коррозии благодаря<br />
гальванической обработке.<br />
• Стандартное исполнение –<br />
с покрытием прозрачным<br />
защитным слоем.<br />
• По выбору заказчика:<br />
двухстороннее основное<br />
покрытие.<br />
Цвета: серо-белый (RAL<br />
9002) или “белый<br />
алюминий” (RAL 9006), а<br />
также иные цвета в<br />
соответствии с RAL или<br />
NCS, см. стр. 17.<br />
В наличии также<br />
поверхности со<br />
“сре дним гофром”<br />
и “без гофра”<br />
10<br />
“Микропрофильная” структура поверхности<br />
• элегантный волнистый дизайн<br />
• придает каждому зданию аккуратный вид<br />
• варианты дизайна: с гофром, со средним гофром<br />
и без гофра<br />
НОВИНКА<br />
НОВИНКА<br />
<strong>Секционные</strong> <strong>ворота</strong> SW с микропрофильной<br />
поверхностью.
Микропрофильная поверхность<br />
ДЛЯ БОЛЬШИХ ВОЗМОЖНОСТЕЙ<br />
ДИЗАЙНЕРСКИХ РЕШЕНИЙ<br />
Эксклюзивный дизайн<br />
Специальная, мелкоребристая,<br />
износостойкая структура<br />
поверхности крайне прочная и<br />
предлагает проектировщикам<br />
инновационные возможности<br />
дизайна.<br />
Микропрофилирование с очень<br />
правильной линейной структурой<br />
позволяет создать новые,<br />
впечатляющие дизайнерские<br />
решения, которые будут<br />
оптимально соответствовать<br />
тенденциям современной<br />
архитектуры фасадов зданий<br />
и цехов.<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW, с микропрофильной поверхностью и<br />
панорамными секциями.<br />
11<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW, с микропрофильной поверхностью и<br />
максимальным остеклением.<br />
Türen·Tore·Zargen
<strong>Секционные</strong> <strong>ворота</strong> типа SL –<br />
панорамные <strong>ворота</strong><br />
• АЛЮМИНИЕВЫЙ ПРОФИЛЬ РАМЫ ТОЛЩИНОЙ<br />
40 ММ С ЭЛЕМЕНТАМИ ОСТЕКЛЕНИЯ SAN<br />
Поверхность:<br />
По выбору заказчика: алюминиевая<br />
аноди -рованная поверхность Е6/EV1<br />
или высоко качественное порошковое<br />
покрытие в цвете в соответствии с<br />
RAL или NCS, см. стр. 17.<br />
– высокая устойчивость к ударам<br />
и царапинам<br />
– не подвержена коррозии<br />
Алюминиевый профиль рамы:<br />
Прессованный алюминий, в<br />
соответствии со стандартом DIN 17611,<br />
Анодированная поверхность<br />
Стекло:<br />
Максимальная высота рамы: 750 мм,<br />
Серийное остекление SAN толщиной 16 мм.<br />
По желанию возможны другие филенки:<br />
– обычное стекло толщиной 3 мм<br />
– структурное стекло<br />
– сэндвич-панель<br />
– встроенная решетка, см. стр. 19<br />
Опция: Теперь также и в особенно<br />
устойчивом к царапинам исполнении – всегда<br />
обеспечивает прозрачность.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL с одной вертикальной планкой для оптимального обзора.<br />
12
…ДЕЛАЕТ ПОМЕЩЕНИЯ<br />
СВЕТЛЫМИ И РАДОСТНЫМИ<br />
<strong>Секционные</strong> <strong>ворота</strong> <strong>Teckentrup</strong><br />
типа SL из алюминиевого рамоч -<br />
ного профиля и элементов остек -<br />
ления пропускают особенно много<br />
света и придают любому поме -<br />
щению элегантный внешний вид.<br />
Формы остекления и рамы могут<br />
быть подобраны индивидуально.<br />
Хорошая освещенность обеспечи -<br />
вает комфортные условия для<br />
работы.<br />
В зависимости от пожелания<br />
клиента, остекление может комбинироваться<br />
с цветными филенками,<br />
подходящими к профилю.<br />
13<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL c сэндвич-панелями<br />
и панорамной секцией.
<strong>Секционные</strong> <strong>ворота</strong> типа SLW –<br />
комбинированные <strong>ворота</strong><br />
К ОМБИНИРОВ АННЫЕ ВОРО Т А ИЗ С Т АЛИ И АЛЮМИНИЯ<br />
• Д В УСТЕННЫЙ ЦОК ОЛЬ ИЗ С Т АЛЬНЫХ ПАНЕЛЕЙ<br />
• НАПОЛНЕНИЕ ИЗ ПЕНОПОЛИУРЕТ АНА<br />
• К ОНСТР УКЦИЯ ИЗ АЛЮМИНИЕВЫХ Р АМ С<br />
ОСТЕКЛЕНИЕМ S A N<br />
Высококачественная сталь<br />
Гальваническое покрытие с прозрачным защитным слоем.<br />
• современный внешний вид в стиле high-tech<br />
• стоимость ниже, чем у ворот с лаковым покрытием<br />
• при такой же долговечности и способности выдерживать<br />
значительные нагрузки<br />
Поверхность:<br />
Внешняя и внутренняя сторона с тиснением<br />
под штукатурку и оптимальной защитой от кор -<br />
розии благодаря гальваническому покрытию.<br />
Стандартное исполнение – с покрытием<br />
прозрачным защитным слоем.<br />
По выбору заказчика: двухстороннее основное<br />
покрытие. Цвета: серо-белый (RAL 9002)<br />
или “белый алюминий” (RAL 9006), а также<br />
иные цвета в соответствии с RAL или NCS,<br />
см. страницу 17.<br />
Алюминиевый профиль рамы:<br />
Прессованный алюминий, в<br />
соответствии со стандартом DIN 17611,<br />
Анодированная поверхность<br />
Стекло:<br />
Максимальная высота рамы: 750 мм,<br />
Серийное остекление двойным стеклом<br />
толщиной 16 мм.<br />
По желанию возможны другие филенки:<br />
– обычное стекло толщиной 3 мм<br />
– структурное стекло<br />
– сэндвич-панель<br />
– встроенная решетка, см. стр. 19<br />
Опция: Теперь также и в особенно<br />
устойчивом к царапинам исполнении – всегда<br />
обеспечивает прозрачность.<br />
Пенополиуретан<br />
(класс пожаробезопасности<br />
В2 – трудновоспламеняемый)<br />
Нижнее уплотнение:<br />
Уплотнение с высокой точностью<br />
посадки уменьшает возможные<br />
тепловые потери даже при<br />
неровностях пола.<br />
14
…ИМЕЕТ ДВОЙНУЮ ФУНКЦИЮ<br />
<strong>Секционные</strong> <strong>ворота</strong> <strong>Teckentrup</strong><br />
типа SLW с цоколем из стальных<br />
панелей и элегантной конструк -<br />
цией алюминиевых рам пред -<br />
ставляет собой экономичную<br />
альтернативу, если одно -<br />
временно требуется прочность<br />
и хорошая освещенность.<br />
Стеклянные элементы пропус -<br />
кают в помещение много света<br />
и создают приятную и светлую<br />
рабочую атмосферу.<br />
Двойные стекла, используемые<br />
в стандартном исполнении,<br />
обеспечивают оптимальные<br />
параметры теплоизоляции.<br />
15<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW, использование на автомойке.<br />
<strong>Секционные</strong><br />
<strong>ворота</strong> SLW,<br />
использование<br />
на перегру зоч -<br />
ной рампе.<br />
<strong>Секционные</strong><br />
<strong>ворота</strong> SLW,<br />
использова -<br />
ние в гараже.<br />
Türen·Tore·Zargen
Идеальная конструкция<br />
ДВЕРИ И ВОРОТА В ЕДИНОМ ДИЗАЙНЕ<br />
Дополнительная комплектация боковыми дверями без<br />
порогов или встроенными калитками позволяет<br />
пешеходам или небольшим транспортным средствам<br />
беспрепятственно попадать внутрь здания.<br />
Встроенная калитка<br />
– очень стабильный низкий порог 80 мм<br />
– с непрерывным нижним уплотнением для защиты от<br />
грязи, ливня – даже при небольших неровностях<br />
– открывается также и при небольшом подъеме пола<br />
– четырехстороннее притворное уплотнение и<br />
верхняя алюминиевая планка для стока дождевой<br />
воды<br />
– линейный доводчик<br />
– на <strong>ворота</strong>х с электроприводом:<br />
электронный датчик открытой калитки<br />
80 80 мм мм<br />
Низкий Низкий порог<br />
порог<br />
SLW Калитка с низким порогом 80 мм и электронным датчиком<br />
открытой калитки.<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW с калиткой.<br />
16<br />
Боковая дверь<br />
– рама двери из холодного<br />
алюминиевого профиля<br />
– филенка по цвету соот -<br />
ветствует полотну ворот<br />
– трехстороннее уплотне ние<br />
рамы и контура двери.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL с сэндвич-панелями и боковой дверью<br />
с фальш-панелью.<br />
<strong>Секционные</strong> <strong>ворота</strong> SL с боковой дверью,<br />
сэндвич-панели в комбинации с встроенной<br />
решеткой в подземном гараже.
Дизайн в соответствии<br />
с пожеланиями заказчика<br />
В ЛЮБОМ ЦВЕТЕ РАДУГИ<br />
Цвета без границ<br />
Внешний вид ворот имеет<br />
решающее значение для облика<br />
промышленного здания и может<br />
оптимально демонстрировать<br />
соответствие корпоративному<br />
дизайну.<br />
Благодаря широкому выбору<br />
цветов дизайнеры и архитекторы<br />
могут дать волю своей фантазии<br />
и претворить в жизнь свой<br />
инди видуальный стиль.<br />
НОВИНКА<br />
НОВИНКА<br />
Теперь многие модные цвета по<br />
выгодной цене.<br />
Цвета RAL и NCS для всех типов<br />
ворот.<br />
17<br />
НОВИНКА<br />
НОВИНКА<br />
Привлекательные декоры под дерево,<br />
устойчивые к УФ-лучам.<br />
Анодированные цвета для секционных<br />
ворот SL.
Комбинации без границ<br />
ИЗ МАТЕРИАЛОВ, ПРОФИЛЕЙ И СТЕКЛА<br />
Тип A Тип B<br />
В зависимости от требований,<br />
полотно ворот может быть оформ -<br />
лено индивидуально: оно может<br />
полностью состоять из стальных<br />
панелей, по желанию иметь мно -<br />
гослойное остекление, а может<br />
представлять собой алюминиевую<br />
раму со стеклянными филенками<br />
или сэндвич-панелями. Мы<br />
поможем Вам сделать выбор.<br />
Сплошные панели, высота:<br />
500 мм, с горизонтальными<br />
гофрами.<br />
18<br />
Секции из стали<br />
Стальные секции в двустенном исполнении,<br />
с термоизоляцией и многослойным остеклением,<br />
тип А и В.<br />
Панели с многослойным<br />
остеклением, тип А,<br />
толщина: 26 мм, двойная<br />
рама с резиновым<br />
уплотнителем (EPDM).
…УПРОЩАЮТ ВАМ ПРИНЯТИЕ РЕШЕНИЯ<br />
Профиль рамы с двойным<br />
стеклом SAN толщиной 16 мм.<br />
Профиль рамы с сэндвичпанелью.<br />
Секции из алюминия<br />
Алюминиевый профиль рамы с<br />
встроенной решеткой и стандартным<br />
остеклением.<br />
Профиль рамы с обычным<br />
стеклом SAN толщиной 3 мм.<br />
Профиль рамы с встроенной<br />
решеткой.<br />
19<br />
Опция: Теперь также и в особенно<br />
устойчивом к царапинам исполнении – всегда<br />
обеспечивает прозрачность.<br />
Профиль рамы со структурным<br />
стеклом SAN толщиной 3 мм.
Планирование по размерам<br />
РАЗЛИЧНЫЕ ТИПЫ НАПРАВЛЯЮЩИХ –<br />
ДЛЯ ЛЮБЫХ ПОМЕЩЕНИЙ<br />
<strong>Секционные</strong> <strong>ворота</strong> SW со стандартным подъемом и движением полотна вдоль крыши.<br />
Минимальный размер перемычки:<br />
Стандарт: 400 мм, низкая перемычка: 250 мм.<br />
N: Стандартный подъем<br />
ND: Стандартный подъем с<br />
наклоном при движении<br />
полотна ворот вдоль ската<br />
крыши (макс. 30 градусов)<br />
NSH: Низкий подъем<br />
с выносом пружин назад<br />
20<br />
Если потолок в здании находится на пре -<br />
дельной высоте или если нельзя создавать<br />
препятствий работе в помещении перед<br />
<strong>ворота</strong>ми, то путь движения ворот адаптиру -<br />
ется к условиям конкретного места установ -<br />
ки. Так, например, существует возможность<br />
обхода кран-балки благодаря расположению<br />
направляющих над ней и повороту полотна<br />
ворот на 90 градусов при движении. На<br />
<strong>ворота</strong>х <strong>Teckentrup</strong> могут использоваться<br />
любые типы направляющих.<br />
Низкий подъем с выносом пружин назад, начиная<br />
с минимального размера перемычки 250 мм.<br />
NSD: Низкий подъем с<br />
наклоном для движения<br />
полотна ворот вдоль ската<br />
крыши (макс. 20 градусов)<br />
Высокий подъем HLU: Высокий подъем с<br />
HLD: Высокий подъем с<br />
VL: Вертикальный подъем VLU: Вертикальный подъем с<br />
нижним расположением вала наклоном при движении<br />
нижним расположениемвала<br />
торсионных пружин<br />
полотна ворот вдоль ската<br />
крыши (макс. 30 градусов)<br />
торсионных пружин
АДАПТАЦИЯ К ИНДИВИДУАЛЬНЫМ ТРЕБОВАНИЯМ<br />
21
Гарантированная безопасность<br />
ПРОДУМАННЫЕ ДЕТАЛИ И<br />
ПАТЕНТОВАННЫЕ ИДЕИ<br />
Защита от защемления<br />
пальцев<br />
Патентованная защита<br />
от защемления<br />
пальцев для внешней<br />
и внутренней<br />
стороны ворот.<br />
Защита от бокового<br />
попадания пальцев<br />
Боковая защита от<br />
случайного попадания<br />
пальцев между<br />
рамой и направляющей.<br />
Предохранитель<br />
обрыва пружины<br />
В случае обрыва<br />
торсионной пружины<br />
предохранитель обрыва<br />
пружины останавливает<br />
вращение вала. Ворота<br />
останавливаются и<br />
удерживаются в одном<br />
положении.<br />
Надежное соединение<br />
валов<br />
Простой монтаж<br />
соединения валов<br />
повышает надежность и<br />
прочность вала с<br />
торсионной пружиной.<br />
Надежное крепление<br />
петель<br />
Канал винта, имеющий<br />
специальную форму,<br />
повышает прочность<br />
винтового соединения и<br />
обеспечивает долговечное<br />
крепление петель.<br />
<strong>Секционные</strong> <strong>ворота</strong> <strong>Teckentrup</strong><br />
соответствуют всем требованиям<br />
безопасности действующих<br />
европейских норм.<br />
22
ПОВЫШАЮТ КОМПЛЕКСНУЮ<br />
БЕЗОПАСНОСТЬ НАШИХ ВОРОТ<br />
Боковые уплотнения<br />
Уплотнение на боковых<br />
прилегающих поверхностях<br />
обеспечивает оптимальную<br />
изоляцию и герметизацию.<br />
Верхнее уплотнение ворот<br />
Это уплотнение надежно<br />
закрывает зазор между<br />
перемычкой и <strong>ворота</strong>ми по<br />
всей ширине перемычки,<br />
обеспечивая изоляцию<br />
и герметизацию.<br />
Надежный запор<br />
Ручка-желобок для ворот,<br />
открываемых вручную.<br />
Специальный замок с<br />
ригельными штангами на<br />
внутренней стороне.<br />
Низкий уровень шумов при<br />
движении ворот<br />
Прочные боковые ролико -<br />
держатели из оцинкованной<br />
стали и ролики на подшипни -<br />
ках гарантируют долговеч -<br />
ность и низкий уровень шума<br />
при движении ворот.<br />
23<br />
Межсекционные<br />
уплотнения<br />
Каждая панель воротного<br />
полотна снабжена<br />
резиновым уплотнителем<br />
по всей длине, благодаря<br />
чему промежутки между<br />
отдельными секциями<br />
ворот остаются полностью<br />
герметичными.<br />
Нижние уплотнения<br />
Нижнее уплотнение, не<br />
подверженное гниению,<br />
изготовленное из эластич -<br />
ного и морозоустойчивого<br />
резинового профиля EPDM,<br />
компенсирует неровности<br />
пола и обеспечивает защиту<br />
от холода и влажности.<br />
Задвижка<br />
Устанавливается изнутри<br />
для запирания ворот,<br />
не оборудованных<br />
механическим приводом.<br />
Нижняя боковая скоба<br />
Для крепления тросов.<br />
Имеет встроенный датчик<br />
натяжения тросов. Ворота<br />
легко настраиваются по<br />
уровню пола (без<br />
настройки пружинного<br />
механизма).
Самые современные<br />
электроприводы<br />
ДЛЯ ДЛИТЕЛЬНОГО ИСПОЛЬЗОВАНИЯ<br />
Приводы <strong>Teckentrup</strong> отличаются<br />
прочной механикой, мощными<br />
двигателями и интеллектуальным<br />
управлением. Все компоненты<br />
системы великолепно согласованы<br />
друг с другом и апробированы для<br />
долгосрочного использования в<br />
тяжелых повседневных условиях.<br />
Массивный насадной привод в<br />
монолитном литом алюминиевом<br />
корпусе обеспечивает крайне<br />
высокую прочность, стабильность<br />
и герметичность. Оптимальное<br />
согласование специального<br />
24<br />
двигателя и редукторов до<br />
минимума снижает занимаемую<br />
площадь и обеспечивает<br />
максимальную мощность в самом<br />
узком пространстве.
...И ОПТИМАЛЬНЫЕ РЕШЕНИЯ<br />
ДЛЯ КАЖДОГО ОБЪЕКТА<br />
Приведение в движение<br />
вручную с помощью цепной<br />
лебедки (для ворот без<br />
приводов).<br />
В стандартном исполнении<br />
вал выступает с обеих<br />
сторон, что позволяет<br />
впоследствии установить<br />
электропривод.<br />
25<br />
Особые преимущества<br />
• Для быстрого и простого монтажа<br />
электропривод на заводе-изгото -<br />
вителе предварительно прикреп -<br />
лен к раме и имеет кабельное<br />
соединение с блоком управления.<br />
• На <strong>ворота</strong>, управляемые вручную,<br />
при необходимости впоследствии<br />
легко установить электропривод,<br />
так как они снабжены нужными<br />
для этого деталями.
Высококачественная система<br />
управления<br />
КОМПОНЕНТЫ СИСТЕМЫ<br />
С ТЕХНОЛОГИЕЙ «HIGH-TECH»<br />
В зависимости от сферы<br />
примен ения различные системы<br />
осущест вляют управление<br />
<strong>ворота</strong>ми. Предварительно<br />
подготовленные конструктивные<br />
Основное управление AS 100<br />
(неимпульсный режим)<br />
Недорогая автоматика с конечными выклю -<br />
чателями в приводе. (применение: напри -<br />
мер, редко используемые <strong>ворота</strong> в цехах)<br />
Управление AS 210<br />
Компактное управление для неимпульсного<br />
или импульсного режима с конечными<br />
выключателями в приводе.<br />
(применение: например, автоматические<br />
<strong>ворота</strong> или складские помещения)<br />
В обоих системах управления<br />
применяются 2 беспотенциальных<br />
конечных выключателя в приводе.<br />
При управлении CS 300 (импуль сный<br />
режим) привод оснащается датчиком<br />
абсолютных значений в качестве<br />
датчика конечных положений. Таким<br />
образом программирование конечных<br />
положений может выполняться<br />
непосредственно с дисплея<br />
управления.<br />
элементы и спец иальные<br />
принадлежности обеспеч ивают<br />
особенно быстрый и несло жный<br />
монтаж. Предварительно<br />
подготовленное управление<br />
Комфортное управление CS 300<br />
(импульсный режим)<br />
Микропроцессорное управление с датчиком<br />
абсолютных значений. Простое, надежное<br />
программирование с навигацией 3-мя кла в и -<br />
шами и ЖК-монитор с отображением поясн<br />
ений на разных языках, опционально с<br />
красно-зеленым светофором для сообщений<br />
о состоянии ворот, с оптическими элемен -<br />
тами предупреждения (применение: на -<br />
пример, подземные гаражи, автомастерские).<br />
Также управление CS 300 импульсный<br />
режим ПЧ: Управление с частотным преобра -<br />
зова телем, плавный старт и плавная остан<br />
овка (применение: например, скоростные<br />
секционные <strong>ворота</strong>).<br />
соединяется посредством СЕЕ-штекера<br />
с системой электропитания. Кабельный<br />
канал между системой управления и<br />
приводом входит в стандартный объем<br />
поставки.<br />
Управление встречным движением MS 410<br />
Микропроцессорное управление с датчиком абсолютных<br />
значений (настройка, техническое обслуживание,<br />
диагностика ошибок). Программирование с навигацией<br />
3-мя клавишами и ЖК-монитор с отображением<br />
пояснений на разных языках (применение: например,<br />
подземные гаражи с регулированием проезжей части и<br />
рулонными решетками с защитой от затягивания.<br />
Управления CS 300 и MS 410 оснащены<br />
беспотенциальным датчиком достижения<br />
конечных положений.<br />
Интеллектуальное управление – больше эффективности –<br />
Не требуется сложная настройка<br />
непосредственно на приводе.<br />
26<br />
Простое программирование конечных<br />
положений. Настройка выполняется<br />
непосредственно в управлении.
Комфортное управление<br />
ИНДИВИДУАЛЬНОЕ ОСНАЩЕНИЕ<br />
Современные элементы управления<br />
обеспечивают дополнительный комфорт<br />
для ворот с электрическими приводами.<br />
Ворота приводятся в действие просто<br />
и удобно с помощью надежного ручного<br />
пульта.<br />
В качестве альтернативы импульс<br />
может подаваться также фотоэлемен -<br />
тами, индуктивными петлями,<br />
радарными датчиками движения и т п.<br />
”Mini“ 2-канальный<br />
ручной пульт<br />
Больше комфорта<br />
Легкий монтаж благодаря<br />
предварительным установкам<br />
управления.<br />
”Mini“ 4-канальный<br />
ручной пульт<br />
Выключатель с ключом<br />
В качестве альтернативы<br />
дистанционному управлению,<br />
<strong>ворота</strong> также могут управляться<br />
выключателем с ключом.<br />
27<br />
Стойка<br />
Из анодированного<br />
алюминия co<br />
встроенным<br />
выключателем с<br />
ключом.
Комплексные требования<br />
ИНДИВИДУАЛЬНЫЕ РЕШЕНИЯ<br />
Специальные решения<br />
для путей эвакуации в случае<br />
пожара<br />
В зданиях с высокой концентра -<br />
цией людей секционные <strong>ворота</strong><br />
<strong>Teckentrup</strong> являются<br />
составляющей частью системы<br />
путей эвакуации и отвода<br />
дыма. Благодаря срабатыванию<br />
аварийного устройства открытия<br />
эвакуационного выхода в случае<br />
пожара <strong>ворота</strong> сразу подни -<br />
маются вверх, чтобы обеспечить<br />
необходимый отвод дыма.<br />
Эвакуации людей из здания<br />
ничто не препятствует.<br />
<strong>Секционные</strong> <strong>ворота</strong> SLW с наклонной нижней секцией.<br />
<strong>Секционные</strong> <strong>ворота</strong> SW, использование в качестве пути эвакуации.<br />
28<br />
Адаптация к условиям<br />
конкретного строения<br />
Значительное разнообразие<br />
систем секционных ворот<br />
<strong>Teckentrup</strong> позволяет найти<br />
решение и в сложных случаях.<br />
Если пол располагается не<br />
горизонтально, то конфигурация<br />
нижней секции адаптируется<br />
к фактическому наклону пола.
Типы ворот и<br />
технические характеристики<br />
Конструкция<br />
Самонесущая<br />
Конструктивная ширина, мм<br />
Размеры ворот<br />
Максимальная ширина<br />
Максимальная высота<br />
Занимаемая площадь<br />
См. данные по монтажу<br />
Полотно ворот, материал, исполнение<br />
Сталь, 40 мм<br />
Алюминий<br />
Полотно ворот, поверхность, исполнение<br />
Оцинкованная сталь, с защитным слоем<br />
Оцинкованная сталь, с покрытием в соответствии<br />
с RAL 9002 или 9006<br />
Оцинкованная сталь, с покрытием в соответствии<br />
с RAL или NCS, по выбору клиента<br />
Алюминий, анодированный, E6-EV1<br />
Алюминий, с покрытием, RAL по выбору<br />
Полотно ворот, вес<br />
Кг/кв. м<br />
Калитка<br />
С порогом<br />
Боковая дверь<br />
По внешнему виду соответствующая полотну ворот<br />
Остекление<br />
Многослойное остекление, тип А<br />
Многослойное остекление, тип В<br />
Многослойное остекление, тип С<br />
Алюминиевые рамы для остекления<br />
Уплотнения<br />
Четырехстороннее, по контуру<br />
Межсекционное<br />
Системы запирания<br />
Внутренний запор<br />
Внешние / внутренние запоры<br />
Оборудование системы безопасности<br />
Защита от защемления пальцев<br />
Защита от бокового попадания пальцев<br />
Защита от разрыва пружины (при ручном управлении)<br />
Крепление на<br />
Бетон<br />
Сталь<br />
Кирпичную кладку<br />
Прочее по запросу<br />
29<br />
SW SL SLW<br />
■<br />
40<br />
7 800<br />
6 000<br />
■<br />
■<br />
–<br />
■<br />
■<br />
■<br />
–<br />
–<br />
Около 12<br />
▲<br />
▲<br />
▲<br />
▲<br />
▲<br />
▲<br />
■<br />
■<br />
▲<br />
▲<br />
■<br />
■<br />
▲<br />
■<br />
■<br />
■<br />
▲<br />
■<br />
40<br />
7 250<br />
6 000<br />
■<br />
–<br />
■<br />
–<br />
–<br />
–<br />
■<br />
▲<br />
Около 12<br />
▲<br />
▲<br />
–<br />
–<br />
–<br />
■<br />
■<br />
■<br />
▲<br />
▲<br />
■<br />
■<br />
▲<br />
■<br />
■<br />
■<br />
▲<br />
■ = стандарт ▲ = опция<br />
■<br />
40<br />
7 250<br />
6 000<br />
■<br />
■<br />
■<br />
▲<br />
■<br />
■<br />
■<br />
▲<br />
Около 12<br />
▲<br />
▲<br />
–<br />
–<br />
–<br />
■<br />
■<br />
■<br />
▲<br />
▲<br />
■<br />
■<br />
▲<br />
■<br />
■<br />
■<br />
▲
Круглосуточный сервис<br />
...О Т ПРОЕКТИРОВАНИЯ ДО<br />
ПРИЕМКИ И ОБСЛУЖИВАНИЯ<br />
Обратитесь к нам – и мы пре -<br />
доставим Вам полную инфор -<br />
мацию по монтажу для более<br />
детального планирования.<br />
Разнообразие вариантов<br />
…ДЛЯ ТРАНСПОРТИРОВКИ И МОНТАЖА<br />
Современное предприятие<br />
отличается гибкостью во всем,<br />
вплоть до мельчайших деталей.<br />
Так, возможности компании<br />
<strong>Teckentrup</strong> в области логистики<br />
также соответствуют современной<br />
концепции предприятия, предла -<br />
гающего полный спектр услуг.<br />
Наряду с высоким качеством про -<br />
дукции и разнообразием вариантов<br />
при разработке индивидуальных<br />
решений компания <strong>Teckentrup</strong> пред -<br />
лагает также комплексный пакет<br />
обслуживания. Фирма <strong>Teckentrup</strong><br />
всегда ставит интересы клиента на<br />
первый план, что находит свое<br />
отражение и в проектировании и<br />
консультациях по конкретному<br />
объекту, и в присутствии на<br />
стройке сотрудника нашего<br />
пред ставительства, и в быстрой и<br />
полной поставке оборудования,<br />
и в проведении обучения по<br />
монтажу и эксплуатации изделия.<br />
Быстрое автоматизированное<br />
оформление транспортировки и<br />
простой и экономящий время<br />
монтаж – это стандарты нашей<br />
работы.<br />
Транспортная упаковка, гарантирующая сохранность изделия, и быстрая и надежная доставка<br />
благодаря эффективной логистике.<br />
30<br />
Наши услуги по обяза -<br />
тельному техническому<br />
обслуживанию.<br />
Ниже указана дата<br />
следующей проверки.<br />
Рама и торсионный механизм<br />
предварительно собраны на<br />
заводе-изготовителе и<br />
готовы к монтажу.
МЫ ОТКРЫВАЕМ<br />
ПРОГРЕССУ ВОРОТА<br />
И ДВЕРИ<br />
Компания <strong>Teckentrup</strong> существует с 1932 года.<br />
Благодаря своим заводам в Ферль-Зюренхайде<br />
(штаб-квартира) и Гроссоберитце она относится<br />
к крупнейшим производителям ворот и дверей<br />
в Европе.<br />
Более 15 филиалов в Германии, а также прочие<br />
партнеры в Европе и за океаном создают<br />
экономическую инфраструктуру, которая соот -<br />
ветствует всем требованиям, предъявляемым<br />
к гибкости в работе и близости к клиенту.<br />
От идеи – к инновации, от проекта – к практи -<br />
ческому воплощению. Все это происходит под<br />
одной крышей.<br />
Заинтересованные и активные сотрудники,<br />
самая современная автоматизированная техни -<br />
ка и производственные линии с программным<br />
управлением являются гарантией будущего<br />
для предприятия.<br />
Промышленные<br />
<strong>ворота</strong> <strong>Teckentrup</strong><br />
для любых<br />
требований<br />
31<br />
<strong>Секционные</strong> <strong>ворота</strong><br />
Рулонные <strong>ворота</strong><br />
Складывающиеся <strong>ворота</strong><br />
Многоцелевые откатные <strong>ворота</strong><br />
Противопожарные <strong>ворота</strong><br />
Гибкие скоростные <strong>ворота</strong>
...НАШИ …ERREICHBAR ПРЕДСТАВИТЕЛЬСТВА FÜR UNSERE И ПАРТНЕРЫ KUNDEN<br />
РАБОТАЮТ ДЛЯ НАШИХ КЛИЕНТОВ<br />
Интернет: www.teckentrup.biz<br />
Противопожарные<br />
<strong>ворота</strong> и<br />
двери<br />
По<br />
Фирма оставляет за собой право на внесение<br />
технических изменений.<br />
01/03/09 (RUS) 121.643<br />
Изображения продукции приводятся в качестве<br />
примеров и поэтому могут отличаться по оснащению<br />
от предлагаемой стандартной комплектации.<br />
всей Европе…<br />
Дымозащитные<br />
двери<br />
Двери с<br />
повышенной<br />
степенью<br />
защиты<br />
Звуко -<br />
изолирующие<br />
двери<br />
Тепло -<br />
изолирующие<br />
двери<br />
Внутренние<br />
двери<br />
<strong>Секционные</strong><br />
<strong>промышленные</strong><br />
<strong>ворота</strong><br />
Откатные<br />
<strong>ворота</strong><br />
Главное управление предприятия<br />
Завод в Ферль-Зюренхайде (Verl-Sürenheide)<br />
Завод Гроссоберитц<br />
(Großzöberitz)<br />
Складывающиеся<br />
<strong>ворота</strong><br />
Рулонные <strong>ворота</strong><br />
и решетки<br />
<strong>Секционные</strong><br />
гаражные <strong>ворота</strong><br />
CarTeck<br />
Подъемноповоротные<br />
гаражные <strong>ворота</strong><br />
CarTeck<br />
МЫ ОТКРЫВАЕМ ПРОГРЕССУ ВОРОТА И ДВЕРИ
