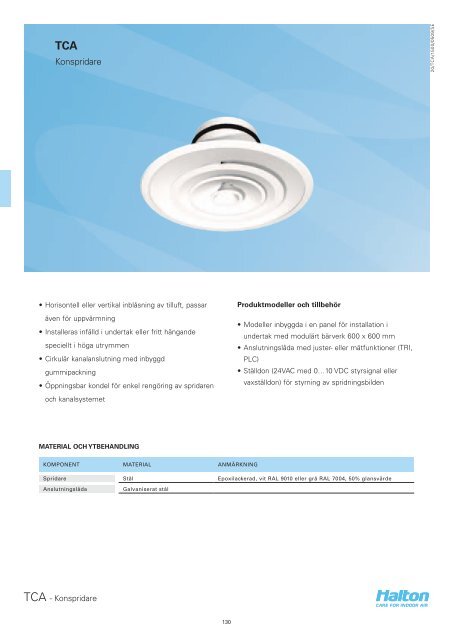

TCAKonspridare20/TCA/1500/0509/SE• Horisontell eller vertikal inblåsning av tilluft, passaräven för uppvärmning• Installeras infälld i undertak eller fritt hängandespeciellt i höga utrymmen• Cirkulär kanalanslutning med inbyggdgummipackning• Öppningsbar kondel för enkel rengöring av spridarenoch kanalsystemetProduktmodeller och tillbehör• Modeller inbyggda i en panel för installation iundertak med modulärt bärverk 600 x 600 mm• Anslutningslåda med juster- eller mätfunktioner (TRI,PLC)• Ställdon (24VAC med 0…10 VDC styrsignal ellervaxställdon) för styrning av spridningsbildenMATERIAL OCH YTBEHANDLINGKOMPONENT MATERIAL ANMÄRKNINGSpridare Stål Epoxilackerad, vit RAL 9010 eller grå RAL 7004, 50% glansvärdeAnslutningslådaGalvaniserat stålTCA - Konspridare130

SNABB VALPw 360 480 720 960 1320 1800 2400 3600 4800 6360 8400 10800 14400 21600 36000qv l/s 30 40 60 80 110 150 200 300 400 530 700 900 1200 1800 3000m 3 /h 108 144 216 288 396 540 720 1080 1440 1908 2520 3240 4320 6480 10800TCA-125(R) LpA 19 27 38 46DPst 3 5 12 22DPtot 7 12 27 47Ld - - - -Lmin - 0,5 1,2 2,0L0.2 1,8 2,4 3,8 5,0TCA-160(R) LpA 25 34 44 54DPst 9 15 29 54DPtot 14 25 47 87Ld - - 4,4 5,4Lmin 0,5 1,0 1,7 2,7L0.2 2,4 3,2 4,6 6,2TCA-200(R) LpA 24 32 41 48DPst 8 15 28 51DPtot 12 23 42 75Ld - - 4,0 4,8Lmin 0,5 0,8 1,5 2,3L0.2 2,2 3,0 4,2 5,6TCA-250(R) LpA 24 30 37 48DPst 4 7 12 27DPtot 7 12 22 49Ld - 3,2 3,8 4,8Lmin 0,5 1,0 1,7 3,0L0.2 2,4 3,4 4,4 6,8TCA-315(R) LpA 25 38 47DPst 5 11 20DPtot 9 20 36Ld 2,8 3,6 4,2Lmin 1,1 2,1 3,1L0.2 3,4 5,2 7,0TCA-355(R) LpA 20 31 38 45DPst 3 8 13 24DPtot 6 13 23 41Ld 2,6 3,4 4,2 4,8Lmin 1,0 2,0 2,9 4,2L0.2 3,2 5,0 6,6 8,8TCA-400(R) LpA 28 35 42 49DPst 4 8 14 24DPtot 8 14 24 42Ld 3,0 3,6 4,4 5,2Lmin 1,6 2,5 3,6 5,1L0.2 4,4 5,8 7,8 10,2TCA-450(R) LpA 27 35 43 50DPst 4 8 13 22DPtot 8 14 25 41Ld 3,0 3,6 4,4 5,0Lmin 1,7 2,6 3,8 5,1L0.2 4,6 6,0 8,0 10,2TCA-500(R) LpA 22 30 38 47DPst 3 5 8 14DPtot 7 13 21 37Ld 3,4 3,8 4,4 5,2Lmin 2,1 3,1 4,3 6,1L0.2 5,2 7,0 8,8 11,820/TCA/1500/0509/SETCA - Konspridare131

SNABB VALPw 360 480 720 960 1320 1800 2400 3600 4800 6360 8400 10800 14400 21600 36000qv l/s 30 40 60 80 110 150 200 300 400 530 700 900 1200 1800 3000m 3 /h 108 144 216 288 396 540 720 1080 1440 1908 2520 3240 4320 6480 1080020/TCA/1500/0509/SETCA-560(R) LpA 27 35 43 56DPst 5 8 14 32DPtot 10 16 29 64Ld 3,4 4,0 4,6 5,8Lmin 5,2 7,2 10,2 16,4L0.2 6,0 7,6 10,2 15,0TCA-630(R) LpA 29 37 50DPst 7 12 28DPtot 12 21 48Ld 3,4 4,0 5,0Lmin 6,0 8,6 13,8L0.2 6,6 8,8 13,0TCA-800(R) LpA 26 38 54DPst 4 9 25DPtot 7 17 47Ld 3,2 4,0 5,2Lmin 5,8 9,8 17,6L0.2 6,6 9,8 16,0TCA-1000(R) LpA 26 42DPst 5 15DPtot 8 24Ld 3,4 4,6Lmin 8,2 15,0L0.2 8,4 14,0LpA värdet gäller vid rumsdämpning 4dB (10 m 2 sabine)PwLpADPstDPtotLdPrimärluft kyleffekt, WA-vägd ljudtrycksnivå, reducerad med total ekvivalentabsorptionsarea 10 m 2 , dB(A) 10 m 2 -sabine.Statiskt tryckfallTotalt tryckfallAvstånd från donet vid vilken luftstrålen lämnar taket.Lmin Minsta avståndet mellan central linjerna för tvåtillufts enheter, m (V3 = 0,25m/s vid 1.8m höjd)L0.2 Isotermisk kastlängd, m när luftstrålenssluthastighet är 0,2 m/s.Rumstemperatur (Tr) = 24 °CTilluftstemperatur (Ta) = 14 °CRumshöjd= 2,8 mTCA - Konspridare132

ProduktmodellerStorlekarna 125, 160, 200 and 250 kan fås inbyggdai en stålplåt för installation i undertak med modulärtbärverk 600x600 mm.Frontplåtens yttermått är 595x595 mm.20/TCA/1500/0509/SETILLBEHÖRTILLBEHÖR KOD BESKRIVNINGAnslutningslåda med spjäll förluftflödesmätning och injusteringTRI/NFör balansering och utjämning av luftflödeLåda PLC Låda för kanalanslutning (med eller utan isolering)Ljuddämpning IN Polyesterfiber som ljuddämpningsmaterial i TRI-lådan.Mineralull som ljuddämpningsmaterial i PLC-lådanSpjäll för mätning och injustering avluftflödeMSMFör tilluftsinstallationSpjäll för luftflödesjustering LD Cirkulärt spjäll i galvaniserat stål för injustering av luftflöde (inne i anslutningsstosen)Injusteringsspjäll DC Cirkulärt bladspjäll i galvaniserat stål för injustering av luftflöde (inne ianslutningsstosen)Injusteringsspjäll CU1 Cirkulärt galvaniserat spjällblad för flödesjustering i anslutningslådanElektriskt ställdon M1 Justering av den koniska mittdelens positionVaxställdon M2 Justering av den koniska mittdelens positionVaxställdonTCA (D355…630mm) kan förses med vaxställdon.Ställdonet arbetar utan tillförsel av yttre energi. Ingetstyrsystem behövs.Ställdonets läge ändras efter tilluftstemperaturen.När tilluftens temperatur ligger under 18°C, rör sigvaxställdonet gradvis tills den koniska mittdelenkommit till sitt lägsta läge. Tilluftens spridningsbildutgörs av en vertikal kompakt stråle.Det tar 10 till 20 minuter för donet att röra sig från detena gränsläget till det andra.När tilluften är kall återgår den koniska mittdelen medhjälp av fjädrar till det övre läget för horisontell radiellstrålfunktion.Vaxställdonet fungerar mellan 18 °C och 32 °C.Vaxställdonet erfordrar inget underhåll.TCA - Konspridare133

20/TCA/1500/0509/SEKompakt stråleRadiell stråleFunktionLuften tillförs rummet genom konerna, antingenhorisontellt utefter takytan (ventilations- ellerkylfunktion) eller vertikalt (värmefunktion).Tilluften blandas med rumsluften runt spridaren.Omställningen från radiellt strålläge till kompaktstrålläge kan utföras manuellt eller med hjälp av ettelektriskt eller vaxbaserat ställdon.DIMENSIONERNS ØW H H1 H2 ØD125 286 137 100 7 124160 343 142 100 9 159200 457 162 100 9 199250 572 178 100 15 248315 686 190 100 18 314355 857 233 115 20 354400 857 252 141 20 399450 1029 300 160 22 449500 1029 281 22 499560 1175 348 181 17 558630 1175 350 196 17 628800 1727 427 180 25 7971000 1727 373 180 25 997HH1ØDH3 ØWStälldons modell Manuell M1 M2H2NS H3 H3 H3125 130160 133200 153250 163 563315 172 572355 213 588 213400 232 582 232450 278 618 278500 259 599 259560 331 641 331630 333 628 333800 402 7221000 348 668M1 = Elektriskt ställdon 0-10 VDCM2 = VaxställdonTCA - Konspridare134

20/TCA/1500/0509/SEInstallationKOD BESKRIVNING1 Konisk mittdel2 StommeTCA-spridaren kan monteras i ett undertak eller fulltsynlig i lokalen.Spridaren ansluts antingen direkt till kanalen eller viaen PLC- eller TRI-anslutningslåda.När spridaren installeras direkt mot kanalsystemetmåste man ha ett minsta säkerhetsavstånd på 3xDuppströms.Installation med PLCØD1ØDH3ØW1H1Installation med TRITCA ØD1 TRI H1 H3125 125 TRI125/125 7 329-359160 160 TRI160/160 9 372-402200 200 TRI200/200 9 442-472250 250 TRI250/250 15 516-546315 315 TRI315/315 18 571-601Ljuddata för infälld stos i anslutningslåda se HaltonHIT DesignDimensioner på montageöppningTCAØW1125 260160 318200 432250 533315 635355 787400 787450 940500 940560 1130630 1130800 16701000 1670TCA (ØD) ØD1 PLC H1 H3125 125 PLC125 7 336-366160 160 PLC160 9 336-366200 200 PLC200 9 444-474250 250 PLC 250 15 457-487315 315 PLC 315 18 616-646355 355 PLC 355 20 760-790400 400 PLC 400 20 710-740450 450 PLC 450 22 927-957560 560 PLC 560 17 1024-1054630 630 PLC 630 17 1040-1070TCA - Konspridare135

20/TCA/1500/0509/SEInjusteringKOD BESKRIVNING1 PLC-anslutningslåda2 Mät- och injusteringsspjäll (MSM)Luftflödet kan ej mätas och injusteras i spridaren.Värdet för koefficienten k för installationer med olikasäkerhetsavstånd (D= kanaldiameter) framgår nedanInjusteringsspjäll DCLuftflödet injusteras genom att spjällbladen bakomspridaren vrids med hjälp av en skruvmejsel.Mätningen utförs med spridaren på plats.Vi rekommenderar att du ansluter spridaren tillanslutningslådan utrustad med ett MSM-don för attkunna göra injustering och uppmätning av luftflödet.Tilluftsflödet bestäms med hjälp av mät- ochinjusteringsspjället MSM.Skruva av den koniska mittdelen och för in slangarnaoch injusteringsvredet genom spridaren.Mät upp differenstrycket med en manometer.Luftflödet beräknas enligt formeln nedan.qv= k *∆pmJustera in luftflödet genom att vrida injusteringsvredettills önskad inställning uppnåtts.Lås fast spjälläget med en skruv.Stoppa tillbaka slangarna och vredet i lådan och sätttillbaka mittkonen.PLC/TRI >8XD min 3XD100 6.0 7.5125 9.9 12.6160 16.9 21.9200 28.3 31.0250 47.9 51.5315 78.6 -ServiceTa bort den koniska mittkonen genom att försiktigt tatag i den och dra ut.Rengör delarna med en fuktig trasa.Tryck in mittkonen på plats så att fjädrarna snäpperfast.Alternativ: med anslutningslåda TRI + MSM ellerPLC + MSMTa bort mät- och injusteringsspjället genom att draförsiktigt i dess axel (inte i injusteringsvredet).Rengör delarna med en fuktig trasa. Sänk inte nerdem i vatten.Sätt tillbaka mät- och injusteringssjället på plats genomatt trycka på axeln tills stoppet tar emot.Tryck in spridaren på plats så att fjädrarna snäpper fast.TCA - Konspridare136

Tryckfall, kastlängd och ljuddataTilluft, horisontellt flöde20/TCA/1500/0509/SETCA 125, TCA 160, TCA 200TCA 250, TCA 315, TCA 355, TCA 400TCA 450, TCA 560, TCA 630 TCA 800, TCA 1000Exempel på donval:Krav : qv = 1000 l/s Val : TCA-630LpA < 35 dB(A)LpA < 32 dB(A)L0,2 < 10,0 m L0,2 < 9,0 mHorisontellt flödeDPtot = 15 PaTCA - Konspridare137

Tryckfall, kastlängd och ljuddataTilluft, vertikalt flöde20/TCA/1500/0509/SETCA 125, TCA 160, TCA 200, TCA 250TCA 315, TCA 355, TCA 400TCA 450, TCA 560, TCA 630 TCA 800, TCA 1000Exempel på donval:Krav : qv = 500 l/s Val : TCA-450LpA < 35 dB(A)LpA < 33 dB(A)0,2 2< 25 m L0,2 < 22 mDT = 0 °CDPtot = 13 PaVertikalt flödeAnmärkning :För icke isotermisk tilluft, se nästa sida.TCA - Konspridare138

Vertikal luftflöde med icke isotermisk luftDe vertikala spridninsbilder som visas i diagrammenbaseras på isotermisk luft. Vid inblåsning av varmeller kall luft ändras kastlängden beroende på luftensändrade densitet. Spridningsbilder för olika indata kanerhållas med hjälp av Haltons program HIT Designeller med hjälp av tabellen nedan för bestämning avkastfaktorn. Multiplicera kastlängden (L0,2) för isoterm-isk luft för bestämning av beräknad kastlängd.20/TCA/1500/0509/SEDT (°C) ±0 ±5 ±8 ±10 ±12 ±14 ±16K kylning 1,00 1,30 1,40 1,45 1,50 1,52 1,55K uppvärmning 1,00 0,27 0,23 0,21 0,20 0,19 0,18Exempel på donval:Krav : qv = 500 l/s Val : TCA-450LpA < 35 dB(A)LpA = 36 dB(A)L0.2 < 25m L0.2 = 22 m x 0.20 = 4,4 mDT = +12 °CDPtot = 13 PaVertikalt flödeLJUDNIVÅER, HORISONTELLT FLÖDEqv DPst DPtot F (Hz) LpA NR NC(l/s) (m 3 /h) (Pa) (Pa) 125 250 500 1000 2000 4000 [dB(A)]TCA-125(R) 38 137 5 10 29 32 28 24 14 6 25 20 1845 162 7 15 34 37 33 29 20 13 30 25 2354 194 10 21 39 41 38 34 27 20 35 30 2864 230 14 31 44 46 43 39 33 27 40 35 34TCA-160(R) 60 216 9 14 28 31 28 22 20 4 25 20 1870 252 12 19 34 36 33 28 26 10 30 25 2382 295 16 26 39 40 38 33 31 17 35 30 2896 346 22 36 44 44 43 38 36 24 40 35 34TCA-200(R) 83 299 9 13 36 33 26 21 20 16 25 19 16101 364 13 19 41 38 31 26 25 20 30 24 21121 436 18 27 45 43 36 31 30 24 35 29 26147 529 27 40 50 48 41 36 35 28 40 34 32TCA-250(R) 118 425 4 8 31 27 24 14 26 4 25 25 23148 533 7 12 38 33 31 22 30 11 30 29 27182 655 10 18 44 39 37 29 34 18 35 33 30221 796 15 27 49 44 42 36 37 24 40 36 34TCA-315(R) 198 713 5 9 32 32 26 25 11 10 25 21 19233 839 7 12 38 37 32 30 17 15 30 26 24274 986 9 17 43 41 37 35 23 20 35 31 29322 1159 13 23 49 46 42 40 29 25 40 36 34TCA-355(R) 240 864 5 8 36 34 26 20 14 9 25 19 16293 1055 7 12 42 38 32 26 20 15 30 24 22355 1278 11 18 47 43 37 31 25 20 35 29 27433 1559 16 27 52 48 42 36 30 26 40 34 33TCA-400(R) 265 954 3 6 37 33 26 21 15 9 25 19 16323 1163 5 9 42 38 31 26 20 15 30 24 21394 1418 8 13 47 43 36 31 25 20 35 29 27482 1735 11 20 52 48 42 36 31 26 40 34 33TCA-450(R) 363 1307 4 7 35 36 22 18 14 12 25 21 18441 1588 5 10 40 40 28 24 21 18 30 26 24534 1922 8 14 45 45 34 30 27 24 35 31 29637 2293 11 20 50 49 40 36 33 30 40 35 33TCA-560(R) 648 2333 4 8 24 26 28 23 21 13 25 20 17766 2758 6 12 29 31 33 28 26 18 30 25 23902 3247 8 16 34 36 38 33 31 23 35 30 291062 3823 12 23 39 41 43 38 36 28 40 35 34TCA-630(R) 792 2851 5 9 24 26 28 24 21 13 25 20 18933 3359 7 13 29 31 33 29 26 18 30 25 231101 3964 10 18 34 36 38 34 31 23 35 30 281302 4687 15 25 39 41 43 39 36 28 40 35 34TCA-800(R) 1169 4208 4 7 24 26 28 24 21 10 25 20 181382 4975 5 10 29 31 33 29 26 12 30 25 241630 5868 7 14 34 36 38 34 31 15 35 30 291927 6937 10 19 39 41 43 39 36 18 40 36 34TCA-1000(R) 1774 6386 5 8 24 26 28 24 21 13 25 20 182073 7463 7 11 29 31 33 29 26 18 30 25 232411 8680 9 15 34 36 38 34 31 23 35 30 292802 10087 13 20 39 41 43 39 36 28 40 35 34LpA värden gäller vid rumsdämpning 4 dB (10 m 2 sabine)TCA - Konspridare139

LJUDNIVÅER, VERTIKALT FLÖDEqv DPst DPtot F (Hz) LpA NR NC(l/s) (m 3 /h) (Pa) (Pa) 125 250 500 1000 2000 4000 [dB(A)]TCA-125(C) 34 122 5 9 29 32 30 21 12 3 25 22 2040 144 6 13 34 36 35 26 18 9 30 27 2548 173 9 19 39 41 40 31 25 16 35 32 3158 209 13 26 44 45 45 36 32 23 40 37 36TCA-160(C) 54 194 8 12 28 31 30 19 19 3 25 21 2063 227 11 17 33 35 35 24 24 7 30 27 2574 266 15 24 39 39 40 30 30 13 35 32 3087 313 21 32 44 44 45 35 35 20 40 37 36TCA-200(C) 76 274 8 12 37 32 28 18 19 13 25 19 1891 328 12 17 41 37 33 23 24 18 30 25 23110 396 18 25 46 42 38 28 29 22 35 30 29133 479 26 36 50 47 43 33 34 26 40 35 34TCA-250(C) 104 374 4 6 31 25 26 10 26 3 25 25 22131 472 6 10 37 32 32 18 30 8 30 29 26161 580 9 16 43 37 38 25 34 14 35 33 30197 709 14 23 49 43 44 32 37 21 40 36 35TCA-315(C) 184 662 5 8 32 32 29 22 10 7 25 21 19215 774 7 11 38 36 34 27 16 12 30 26 24252 907 9 16 43 41 39 32 22 17 35 31 30295 1062 13 21 49 45 44 37 27 22 40 36 35TCA-355(C) 213 767 4 7 36 33 28 17 13 6 25 20 18261 940 7 11 42 38 34 23 19 12 30 26 24317 1141 10 16 47 42 39 28 24 17 35 31 30385 1386 14 23 52 47 44 33 29 23 40 36 35TCA-400(C) 236 850 3 5 37 33 28 18 14 6 25 20 18289 1040 5 8 42 38 33 23 19 12 30 25 23353 1271 7 12 47 42 38 28 24 17 35 30 29429 1544 10 17 52 47 44 33 30 23 40 36 35TCA-450(C) 334 1202 3 6 36 36 24 15 13 9 25 21 18404 1454 5 9 41 40 30 21 19 15 30 26 23485 1746 7 13 46 44 36 27 26 21 35 31 28582 2095 11 19 51 49 42 33 32 27 40 35 33TCA-560(C) 589 2120 4 8 24 25 30 20 20 10 25 22 20693 2495 6 10 29 30 35 25 25 15 30 27 25819 2948 8 14 34 35 40 30 30 20 35 32 31969 3488 11 20 39 40 45 35 35 25 40 37 36TCA-630(C) 721 2596 5 8 24 24 30 21 20 10 25 22 20849 3056 7 12 29 29 35 26 25 15 30 27 25998 3593 10 16 34 35 40 31 30 20 35 32 311172 4219 14 22 39 40 45 36 35 25 40 37 36TCA-800(C) 1059 3812 4 6 24 25 30 21 20 8 25 22 201249 4496 5 9 29 30 35 26 25 11 30 27 261469 5288 7 12 34 35 40 31 30 13 35 32 311736 6250 10 17 39 40 45 36 35 16 40 37 36TCA-1000(C) 1627 5857 5 8 24 25 30 21 20 10 25 22 201885 6786 7 10 29 30 35 26 25 15 30 27 252202 7927 9 14 34 35 40 31 30 20 35 32 312560 9216 12 19 39 40 45 36 35 25 40 37 36LpA värden gäller vid rumsdämpning 4 dB (10 m 2 sabine)20/TCA/1500/0509/SETCA - Konspridare140

BeskrivningstextSpridaren innehåller fyra koner utförda i vitfärgat (RAL9010) eller gråfärgat (RAL 7004) epoxilackerat stål.Spridaren kan monteras i synligt kanalsystem eller iundertak.ProduktkodTCA-DD = Diameter på kanalanslutning125, 160, 200, 250, 315, 355, 400, 450,500, 560, 630, 800, 100020/TCA/1500/0509/SESpridaren ansluts till kanalsystemet via en TRIanslutningslådasom innehåller dacronfiber medtvättbar yta som ljuddämpningsmaterial.AlternativSpridaren ansluts till kanalsystemet via enPLC-anslutningslåda med mineralull somljuddämpningsmaterial.Anslutningslådan levereras med ett spjäll för mätningoch injustering av luftflöde.Spridaren lämpar sig för installation i undertak medmodulärt bärverk 600 x 600.Luftens spridningsbild justeras från horisontell tillvertikal genom att de inre konerna vrids.Specialutförande och tillbehörWS = UndertaksbreddN Standard600 600x600CO = FärgW VitG GråMO = Typ av manövreringN Ej angivetM1 Elektrisk motorM2 VaxmotorKodexempelAlternativDär det krävs både uppvärmning och kylning kanspridningsbilden ändras automatiskt via ett elektriskteller vaxbaserat ställdonet.TCA-125(C) WS=N, CO=W, MO=NTillbehörsprodukterPLC AnslutningslådaTRI AnslutningslådaTCA - Konspridare141
