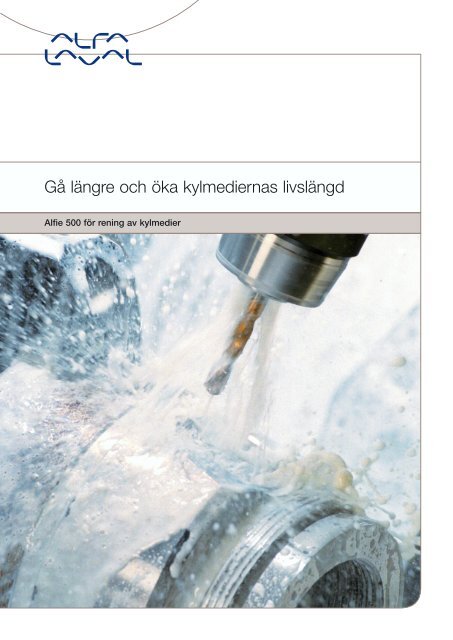

Gå längre och öka kylmediernas livslängd<br />
<strong>Alfie</strong> <strong>500</strong> för rening av kylmedier
Färre<br />
produktionsstopp<br />
Bättre<br />
produktkvalitet<br />
Inga<br />
kladdiga<br />
verktyg<br />
Ingen<br />
dålig<br />
lukt<br />
Minskade<br />
allergiska<br />
reaktioner<br />
Mindre<br />
verktygsslitage
Rena kylmedier<br />
ger större<br />
besparingar<br />
än man tror<br />
Inom metallbearbetningsindustrin utgör kylmedier en stor<br />
kostnad. En del av orsakerna är uppenbara: Att byta ut dem är<br />
kladdigt och tidskrävande. Att göra sig av med dem innebär en<br />
ständigt ökande utgift med hänsyn till dagens miljöregler.<br />
Men smutsiga kylmedier orsakar även andra mindre tydliga,<br />
men därför inte mindre kostsamma problem. Läckolja och fasta<br />
partiklar i kylmedier kan exempelvis ge upphov till ökat verktygsslitage,<br />
kvalitetsproblem vid den efterföljande bearbetningen och<br />
hälsoproblem hos personalen.<br />
Kort sagt, det är väl värt besväret att vidta åtgärder för att hålla<br />
kylmedierna rena.<br />
Och med Alfa Lavals centrifugalseparatorer behövs det inga<br />
större ansträngningar för att komma igång.
• Låga kostnader för byte/bortskaffande<br />
av vätskor<br />
• Ökad livslängd för verktygen<br />
• Renare komponenter, förbättrad<br />
kvalitet för slutprodukten<br />
• Färre produktionsstopp för service<br />
eftersom separatorn installeras i ett<br />
bypass-flöde<br />
• Färre mantimmar för underhåll av<br />
industrivätskor<br />
• Hälsosammare arbetsmiljö<br />
•Minskad påverkan på miljön<br />
Vi vet att det finns en potential för reducerade kostnader<br />
och ökad produktivitet<br />
Varje bearbetningsfas i er anläggning kräver kylmedier.<br />
Ständigt rena kylmedier ger tydliga fördelar.<br />
<strong>Alfie</strong> <strong>500</strong> – värd att titta närmare på<br />
<strong>Alfie</strong> <strong>500</strong> är speciellt konstruerad för att<br />
avlägsna föroreningar ur kylmedier i<br />
mindre system med hjälp av den väl beprövade<br />
centrifugalsepareringstekniken.<br />
Med sin kompakta utformning är <strong>Alfie</strong> <strong>500</strong><br />
lätt att förflytta över verkstadsgolvet. Och<br />
den kan användas för en eller flera tankar,<br />
med volymer på upp till 15 m 3 . Utrustningen<br />
är enkel att hantera tack vare den<br />
PLC-baserade manöverpanelen. Och<br />
nästan vem som helst kan snabbt lära sig<br />
hur man hanterar och sköter den.<br />
Eftersom separatorn installeras i ett<br />
bypass-flöde kan <strong>Alfie</strong> <strong>500</strong> behandla kylmediet<br />
både under produktion och stillestånd.<br />
<strong>Alfie</strong> <strong>500</strong> avskiljer såväl läckolja<br />
som metallspån och andra fasta partiklar<br />
ner till en storlek av 1 mm.<br />
Återvinning innebär stora besparingar<br />
Installera <strong>Alfie</strong> <strong>500</strong> och vätskorna kommer<br />
att räcka mycket längre. Kontinuerlig<br />
rening ökar livslängden för kylmedierna<br />
och med viss påfyllning kan de räcka så<br />
länge som 10 år!<br />
Tänk vilka besparingar det innebär när det<br />
gäller byte och bortskaffande av vätskor.<br />
Inga filter att byta eller göra sig av med.<br />
Ren kylvätska återförs till tankarna, ”ren”<br />
fri olja eller läckolja samlas upp i en<br />
särskild behållare och en kompakt, torr<br />
”kaka” av partiklar bakas ihop inuti separatorkulan.<br />
Exakta verktyg – bättre slutkvalitet<br />
Mot bakgrund av dagens produktionsfilosofi<br />
som innebär ”nolltolerans” mot<br />
defekta komponenter, är <strong>Alfie</strong> <strong>500</strong> en<br />
klar tillgång i alla metallbearbetningsanläggningar.<br />
Ren kylvätska minimerar verktygsslitage<br />
orsakat av föroreningar vilket i sin tur leder<br />
till exaktare bearbetning och färre defekta<br />
komponenter.<br />
Håll verktygen igång!<br />
<strong>Alfie</strong> <strong>500</strong> ökar produktiviteten. Rena<br />
kylmedier innebär ökad livslängd för verktygen<br />
och längre intervaller mellan verktygsbytena.<br />
Det innebär också färre driftstörningar<br />
orsakade av att fasta partiklar<br />
sätter igen pumpar och annan utrustning.<br />
Färre produktionsstopp för tankrengöring<br />
är ytterligare en fördel.
<strong>Alfie</strong> <strong>500</strong> – så här enkelt är det<br />
<strong>Alfie</strong> <strong>500</strong> är den perfekta lösningen<br />
för rening av kylmedier i samband<br />
med metallbearbetning.<br />
<br />
Fasta partiklar samlas inuti<br />
den roterande kulan. När<br />
kulan behöver rengöras kan<br />
den öppnas med några enkla<br />
handgrepp.<br />
Kan installeras i alla system<br />
Installera <strong>Alfie</strong> <strong>500</strong> i ett bypassflöde.<br />
Ingen ändring av befintlig<br />
maskinutrustning krävs.<br />
Extremt enkel att hantera<br />
<strong>Alfie</strong> <strong>500</strong> är genialisk, mycket<br />
effektiv och väldigt enkel att arbeta<br />
med. Alla funktioner styrs via ett<br />
PLC-baserat styrsystem. Och<br />
designen är väl genomtänkt.<br />
”Plug-and-play”<br />
Koppla in <strong>Alfie</strong> <strong>500</strong> och starta<br />
den. Systemet fungerar automatiskt<br />
och kräver ingen övervakning.<br />
Kylmedierna kommer<br />
att räcka längre än någonsin.<br />
<br />
<br />
<br />
När läckoljan har nått en<br />
viss nivå i uppsamlingstanken<br />
aktiveras en mikrobrytare,<br />
varvid reningsprocessen<br />
avbryts och en indikeringslampa<br />
tänds.<br />
Ytan på den roterande kulan<br />
är belagd med ett material<br />
som är 12 gånger hårdare<br />
än stål.<br />
Mobil och kompakt. De stora<br />
hjulen gör det lätt att förflytta<br />
<strong>Alfie</strong> <strong>500</strong> även om golvet inte<br />
är helt slätt.<br />
Support över hela världen<br />
och runt hörnet<br />
Alfa Lavals globala resurser<br />
omfattar 50 säljbolag och ett<br />
vidsträckt Parts & Service-nät<br />
som betjänar kunder i mer än<br />
100 länder. Ett nät av lokala<br />
återförsäljare och serviceföretag<br />
står också till tjänst.<br />
<br />
<br />
Sugslang med ytavsug.<br />
Returslang för återförande<br />
av ren vätska.
Konstruerad för att<br />
förbättra era processer<br />
om och om igen<br />
Enkel att hantera och sköta<br />
Steg 1<br />
Öppna separatorn<br />
genom att fälla ner<br />
säkerhetsbygeln<br />
och ta bort de tre<br />
skruvarna.<br />
A<br />
B<br />
Steg 2<br />
Anslut lyftanordningen<br />
och lyft upp<br />
separatorkulan.<br />
Suganordningar<br />
En suganordning av flottörtyp (A)<br />
ingår som standard. Bälgtypen<br />
(B) finns som tillval och är utformad<br />
för trånga utrymmen och<br />
grunda tankar (upp till 100 mm).<br />
Steg 3<br />
Det torra slammet<br />
tas enkelt bort från<br />
insidan av kulan.<br />
När slammet är<br />
avlägsnat är systemet<br />
driftklart igen.<br />
Säker hantering<br />
Systemet är helt automatiskt<br />
och startas med<br />
ett knapptryck.
”Plug-and-play”<br />
<strong>Alfie</strong> suger upp förorenad<br />
kylvätska ur<br />
tanken och returnerar<br />
den rena vätskan<br />
utan att avbryta<br />
bearbetningsprocessen.<br />
Inga<br />
ändringar av den<br />
befintliga utrustningen<br />
behövs.<br />
Ren kylvätska<br />
Förorenad kylvätska<br />
Slam<br />
Läckolja<br />
Verktygsmaskin Tank Separator<br />
Tekniska data<br />
Kapacitet<br />
Max. flöde, 50/60 Hz<br />
Slamutrymme<br />
<strong>500</strong> l/h<br />
0,6 l<br />
Vätskekrav<br />
Max. temperatur 70°C<br />
pH-värde 6–9<br />
Elektriska data<br />
Spänning<br />
Frekvens<br />
Strömstyrka<br />
230 V eller 100–230 V<br />
enfas (±5%)<br />
50/60 Hz<br />
10 A<br />
<strong>Alfie</strong> <strong>500</strong> utgör bara en bråkdel av det som vi kan<br />
stå till tjänst med<br />
<strong>Alfie</strong> <strong>500</strong> är ett perfekt exempel på hur en innovativ produkt kan<br />
utvecklas genom att beprövad teknik kombineras med avancerade<br />
material och sofistikerade konstruktionslösningar. <strong>Alfie</strong> <strong>500</strong><br />
är vår minsta separator för rening av kylmedier; den största<br />
modellen har en kapacitet av 8.000 l/h och kan betjäna tankar<br />
med en volym upp till 300 m 3 .<br />
I vårt totala produktprogram ingår ett 20-tal separatorer som<br />
även renar tvättvätskor, oljor, emulsioner och färgrester. Alfa Laval<br />
är dessutom världens ledande leverantör av värmeväxlare och vi<br />
hjälper kunder över hela världen att värma, kyla och transportera<br />
alla typer av vätskor.<br />
Vikt<br />
Totalvikt, inkl. stativ<br />
60 kg<br />
Mått<br />
Längd<br />
Bredd<br />
Höjd<br />
620 mm<br />
510 mm<br />
1140 mm<br />
AlfaPure Z3 – ett större separeringssystem<br />
från Alfa Laval.
Kort om Alfa Laval<br />
Alfa Laval är en ledande, global<br />
leverantör av specialiserade produkter<br />
och processtekniska lösningar.<br />
Vår utrustning och våra system och<br />
tjänster bidrar till att optimera kundernas<br />
processer – om och om igen.<br />
Med vår hjälp värmer, kyler, separerar<br />
och transporterar våra kunder produkter<br />
som olja, vatten, kemikalier, drycker,<br />
livsmedel, läkemedel och stärkelse.<br />
Vår världsomspännande organisation<br />
arbetar nära kunderna i nästan 100<br />
länder och hjälper dem att ligga i<br />
framkant.<br />
Hur kontaktar jag Alfa Laval<br />
Uppdaterad kontaktinformation för<br />
Alfa Laval i alla länder finns på vår<br />
globala website www.alfalaval.com<br />
EFU00025SV 0510<br />
<strong>Alfie</strong> är ett varumärke som ägs av Alfa Laval Corporate <strong>AB</strong>. ALFA LAVAL är ett registrerat varumärke som ägs av Alfa Laval Corporate <strong>AB</strong>. www.fotoskrift.se
