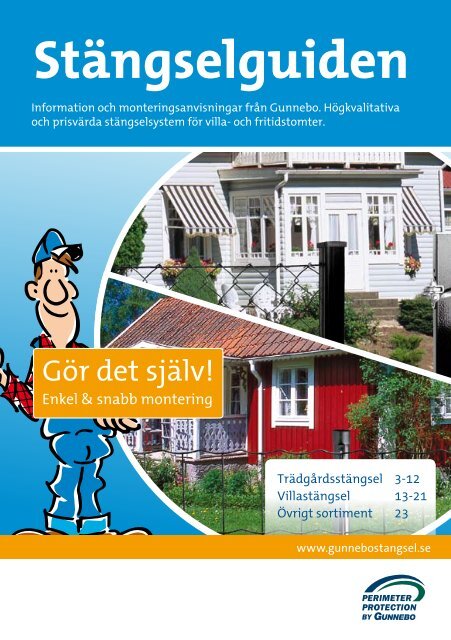

<strong>Stängselguiden</strong><br />
Information och monteringsanvisningar från <strong>Gunnebo</strong>. Högkvalitativa<br />
och prisvärda stängselsystem för villa- och fritidstomter.<br />
Gör det själv!<br />
Enkel & snabb montering<br />
Trädgårdsstängsel 3-12<br />
Villastängsel 13-21<br />
Övrigt sortiment 23<br />
www.gunnebostangsel.se<br />
PERIMETER<br />
PROTECTION<br />
BY
Innehåll<br />
GUNNEBO Trädgårdsstängsel Sid 3<br />
Teknisk information sid 4-5<br />
Checklista sid 6<br />
Monteringsanvisning sid 7-9<br />
Detaljbeskrivning sid 10-11<br />
Bilder sid 12<br />
GUNNEBO VILLAstängsel Sid 13<br />
Teknisk information sid 14<br />
Checklista sid 15<br />
Monteringsanvisning sid 16-18<br />
Detaljbeskrivning sid 19-20<br />
Bilder sid 21<br />
Tomtskiss sid 22<br />
Övrigt sortiment sid 23
GUNNEbo Trädgårdsstängsel<br />
<strong>Gunnebo</strong> Trädgårdsstängsel är ett prisvärt alternativ som ger dig många års underhållsfri<br />
användning. Tillsammans med vår Kombistolpe monterar du snabbt<br />
och enkelt olika nät för tomtgräns eller andra avgränsningar i trädgården.<br />
Prisvärt stängselsystem för trädgård<br />
Snabb och enkel montering<br />
Underhållsfritt<br />
3
Teknisk information - <strong>Gunnebo</strong> Trädgårdsstängsel<br />
Svetsat nät Villa Euro<br />
Villa Euro är ett helsvetsat, plastbelagt stängselnät<br />
i mörkgrönt. Stagtråd behövs ej.<br />
Nätet finns i tre höjder: 800, 1000 och 1200 mm.<br />
Maskstorlek: 100x100 mm.<br />
Tråddimension: 2,1 mm.<br />
100 mm<br />
100 mm<br />
Svetsat nät Villa Euro Plus<br />
Villa Euro Plus är också helsvetsat och plastbelagt<br />
i mörkgrön eller svart färg. Stagtråd behövs ej.<br />
Nätet finns i tre höjder: 800, 1000 och 1200 mm.<br />
Maskstorlek: 100x50 mm.<br />
Tråddimension: 2,1 mm.<br />
50 mm<br />
100 mm<br />
Nätrullar<br />
800 mm x 10 m 800 mm x 25 m<br />
1000 mm x 10 m 1000 mm x 25 m<br />
1200 mm x 10 m 1200 mm x 25 m*<br />
* endast mörkgrönt Euro Plus.<br />
Kombistolpe<br />
<strong>Gunnebo</strong> Kombistolpe (KS 800/1000) passar som<br />
mellan-, hörn- och ändstolpe. Totallängden är 1350<br />
mm och anpassad för näthöjd 800 - 1000 mm.<br />
Stolpen har en diameter på 43 cm. Stolpen kapas 200<br />
mm i underkant för näthöjd 800 mm när markfundament<br />
används. Stolpen är plastbelagd i mörkgrön<br />
eller svart färg och levereras med fastskruvade fästen<br />
för nät och ev stagtråd (flätverksnät) samt stolplock.<br />
<strong>Gunnebo</strong> kombistolpe kan enkelt monteras med<br />
markfundament för nedslagning i marken, nedgjutas,<br />
eller monteras med fotplatta på t ex murar.<br />
Du kan även montera flätverksnät<br />
på dina kombistolpar.<br />
OBS!<br />
Alla grindstolpar skall nedgjutas.<br />
För maximal stadga bör även<br />
hörn och ändstolpar nedgjutas.<br />
Kombistolpen monteras i mark med antingen<br />
1.<br />
2.<br />
3.<br />
Markfundament<br />
Nedgjutning<br />
Fotplatta<br />
1. 2. 3.<br />
4
Teknisk information - <strong>Gunnebo</strong> Trädgårdsstängsel<br />
Nätfylld grind<br />
Våra grindar säljs som kompletta grindpaket med<br />
grindstolpar och fästdetaljer. De finns som enkelalternativt<br />
dubbelgrindar och är plastbelagda i<br />
mörkgrön eller svart färg. Nätfyllnaden är av svetsat<br />
nät, maskstorlek 50x50 mm. Grindstolparna<br />
har dimension 60x60x2,0 mm.<br />
Alla grindstolpar<br />
skall nedgjutas<br />
Enkelgrind (h/b) Dubbelgrind (h/b)<br />
EG 800/1000 DG 800/3000<br />
EG 1000/1000 DG 1000/3000<br />
Fästdetaljer/tillbehör<br />
Komplettera med fästdetaljer för hörn- och ändstolpar.<br />
Tala med din återförsäljare om du har<br />
frågor eller behöver hjälp.<br />
Utrustning som du behöver:<br />
• Stakkäppar och Murarsnöre<br />
- För utmärkning av stängsellinjen<br />
• Spett - För att undersöka marken<br />
• Slägga, gummi-/eller träklubba<br />
- För nedslagning av markfundament och<br />
stolpar<br />
• Träkloss/don - För nedslagning samt för<br />
att skydda markfundament och stolpar<br />
• Skiftnyckel - För hållare och klammer,<br />
gångjärnskrokar och grindlås<br />
• Vattenpass - För riktning av<br />
markfundament och stolpar<br />
• Bågfil - För eventuell kapning av stolpar<br />
eller stag<br />
• Tång - För montering av skarvclips och<br />
najning av nät<br />
• Avbitartång och skruvdragare<br />
• Borr<br />
Vid montering av grindar<br />
behöver du:<br />
• Betong<br />
• Spade<br />
• Papprör eller liknande<br />
- Används som gjutform<br />
• Tvingar<br />
- För provisorisk stöttning av grind<br />
• Virke/läkt<br />
- För provisorisk stöttning av grind<br />
• Träklossar<br />
- För att palla under grinden<br />
5
Vid montering av trädgårdsstängsel<br />
Checklista<br />
1<br />
4<br />
7<br />
9<br />
10<br />
3<br />
5<br />
2<br />
6<br />
8<br />
Innan du börjar är det viktigt att du planerar montaget noggrant.<br />
Gör först en planritning (se sid 14) över din tomt och räkna ut hur<br />
mycket nät, stolpar och monteringsdetaljer som du behöver.<br />
Kombistolpar, KS 800/1000<br />
Kombistag, KST-1750<br />
Nät Euro 800<br />
Nät Euro 1000<br />
Nät Euro Plus 800<br />
Nät Euro Plus 1000<br />
Enkelgrind 800/1000<br />
Enkelgrind 1000/1000<br />
Dubbelgrind 800/3000<br />
Dubbelgrind 1000/3000<br />
Markfundament<br />
Fotplatta<br />
Hörnbeslag<br />
Stagtrådshållare<br />
Klammer<br />
Stagtapp<br />
Nätlinjal<br />
Tråd/nätfästen*<br />
Stolplock*<br />
Skarvclips*<br />
*finns i grönt eller svart.<br />
ANTAL<br />
PRIS<br />
OBS!<br />
Vid änd- och hörnstolpar skall stolparna kompletteras med fästdetaljer.<br />
Svetsat nät (Euro/Euro Plus)<br />
Ändstolpe Hörnstolpe<br />
1 st stolpe 1 st stolpe<br />
1 st stag 2 st stag<br />
1 st nätlinjal 2 st klammer**<br />
4 st klammer 2 st stagtapp<br />
1 st stagtapp<br />
**alternativt ett hörnbeslag<br />
Flätverksnät (Villa)<br />
Ändstolpe Hörnstolpe<br />
1 st stolpe 1 st stolpe<br />
1 st stag 2 st stag<br />
1 st nätlinjal 2 st hörnbeslag<br />
4 st klammer 4 st stagtråds-<br />
2 st stagtråds- hållare<br />
hållare 2 st klammer**<br />
1 st stagtapp 2 st stagtapp<br />
6
Montering - <strong>Gunnebo</strong> Trädgårdsstängsel<br />
1.<br />
Kombistolpe<br />
Märk ut stängselsträckan med stakkäppar vid hörn-, änd- och grindstolpar.<br />
Spänn därefter ett (murar)snöre mellan stakkäpparna.<br />
Är marknivån kuperad, jämna ut marken innan montering börjar.<br />
Varje hörn-, änd- och grindstolpe måste stagas med diagonalstag<br />
(1,75 m). Därför skall första mellanstolpen därefter, monteras med<br />
c/c-avstånd 1,5 m. Prova med spett där markfundamenten skall slås<br />
ned, så att inga stenar hindrar. Stolparna placeras i markfundamenten<br />
med de förmonterade nätfästena utåt. Vid nedgjutning bör<br />
formrör i grävd grop användas. Ø 150 x 600 mm.<br />
Max 2,5 m<br />
Avståndet mellan de övriga mellanstolparna bör ej överstiga<br />
2,5 m. Vidare skall varje hörnstolpe senare förstärkas med<br />
två stag i stängslets riktning.<br />
Max 2,5 m<br />
Vid montering av stag med klammer på nästkommande stolpe skall<br />
c/c -avståndet mellan stolparna vara 1,5 m. Stagen monteras diagonalt.<br />
Gör hål i marken med ett spett och stick ner markfundamentet. Placera<br />
en skyddande träkloss på fundamentet alternativt någon form av verktyg<br />
(300 mm) och slå därefter ned detta med slägga/verktyg i marken i nivå<br />
med markytan. Kontrollera lodlinjen med ett vattenpass under arbetets<br />
gång med hjälp av en stängselstolpe. Montera därefter stolparna i fundamentet.<br />
OBS!<br />
Skall näthöjd 800 mm monteras med markfundament skall<br />
stolpen kapas 200 mm i underkant före montering.<br />
Den koniska formen i markfundamentet ger stängselstolpen en stark<br />
infästning. Stolpen måste därför riktas så att den kommer lodrätt. Kontrollera<br />
även att nätfästena på stolpen hamnar utåt innan nedslagning<br />
påbörjas.<br />
Stolparna slås ned i fundamentet med lätta slag och enklast med en<br />
gummi- eller träklubba. Kontrollera att stolparna står i lod. När stolpen är<br />
på plats i markfundamentet dras fästskruvarna fast.<br />
Avlägsna stolplocket innan nedslagning.<br />
OBS!<br />
Stick in ett kvastskaft i den öppna stolpänden för att trycka loss stolplocket.<br />
7
Montering - <strong>Gunnebo</strong> Trädgårdsstängsel<br />
2.<br />
Diagonalstag<br />
Änd-, hörn- och grindstolpar skall stagas med diagonalstag<br />
och fästas i medlevererade fästdetaljer (klammer och stagtapp).<br />
Stagen skall fästas i nästkommande mellanstolpe så<br />
nära marken som möjligt.<br />
Komplettera stagstolpen med 1 st stagtapp och 1 st klammer.<br />
Skruva fast klammerringen på nästkommande stolpe,<br />
(c/c-avstånd 1,5 m).<br />
3.<br />
Svetsade nät<br />
På den första och sista stängselstolpen monteras 3 st klammer<br />
för nätlinjal. Ställ nätrullen upp och trä sedan nätlinjalen<br />
mellan maskorna vid vertikaltråden i stängselrullen<br />
eller fäst den med hjälp av fästringar. Fäst sedan nätlinjalen<br />
i krokarna på de 3 klammerringarna. Rulla sedan ut och<br />
spänn nätet och fäst på befintliga tråd/nätfästen på mellanstolparna.<br />
Avsluta vid sista stolpen med att kroka fast<br />
nätlinjalen i krokarna på de monterade klammerringarna.<br />
I hörnen skall nätet läggas runt stolpen på utsidan.<br />
Om nätet behöver skarvas skall fästringar användas. Lägg<br />
näten omlott med en maskbredd.<br />
4.<br />
Montering av flätverksnät på kombistolpe<br />
Montering med två stagtrådar i över- och underkant. Börja<br />
med att montera 3 st klammer för stagtrådshållare och nätlinjal.<br />
På hörnstolparna monteras hörnbeslag. Borra genomgående hål<br />
(Ø 7 mm). Montera sedan stagtrådshållarna i hörnbeslaget. Trä in<br />
stagtråden i stagtrådshållarna och spänn med skiftnyckel. Börja<br />
med den undre.<br />
Spänn stagtrådarna hårt och fäst i de befintliga fästena på mellanstolparna.<br />
Trä nätlinjalen genom maskorna i änden på nätrullen<br />
och kroka fast i klamrarna på stolpen.<br />
8
Montering - <strong>Gunnebo</strong> Trädgårdsstängsel<br />
4.<br />
Montering av flätverksnät på kombistolpe<br />
Spänn nätet hårt med handkraft och fäst nätet temporärt i den<br />
övre stagtråden. Fäst nätet på mellanstolparna i de befintliga<br />
tråd/nätfästena. Fäst därefter nätet permanent mot stagtrådarna.<br />
Varje maska runt övertråden och varannan på undertråden.<br />
Skarvning av flätade nät görs med en urgängad nätspiral från<br />
nästa rulle. Den roteras och ”syr” ihop de båda nätändarna.<br />
5.<br />
Grindar och grindstolpar<br />
Villagrindarna finns i 2 standardutföranden, som nätfyllda<br />
enkel- och dubbelgrindar enligt beskrivning på sid 5.<br />
Alla grindar levereras som kompletta grindpaket.<br />
Börja med att gräva en grop till frostfritt djup. Lägg lite sten<br />
i botten. Ställ ett rör av papp eller liknande i gropen.<br />
Fyll röret med betong och fyll också upp med jord och betong<br />
en bit runt röret. Packa sedan väl så att betongen tränger ner<br />
ordentligt överallt. Gjut in grindstolparna.<br />
Justera sedan med ett vattenpass och fixera stolparna innan<br />
betongen härdat. Finslipa och forma betongplintens yta för<br />
vattenavrinning. Montera gångjärnskrokar.<br />
OBS!<br />
Ingjutningsmått<br />
(innerkant grindstolpar)<br />
Enkelgrind = grindbredd<br />
+ 120 mm<br />
Dubbelgrind = grindbredd<br />
+ 180 mm<br />
Grindstolparna kan stöttas provisoriskt med t ex läkt och<br />
tvingar. Häng på grinden och justera in. Grinden pallas under<br />
med träklossar och riktas vågrätt. Rikta grind och stolpar<br />
lodrätt och fäst med tvingarna.<br />
Kontrollera marklutningen så att grinden går fritt vid öppning.<br />
Avståndet mellan grindram och mark bör vara ca 100 mm.<br />
Montera sedan trycken och efterjustera grinden vid behov.<br />
Se nästkommande sidor för detaljerade ritningsskisser.<br />
9
Detaljbeskrivning - <strong>Gunnebo</strong> Trädgårdsstängsel<br />
Montering av Euronät på kombistolpe<br />
Rekommenderat c/c-avstånd 2,5 m. Varje hörn-, änd- och grindstolpe skall stagas med diagonalstag<br />
(1,75 m). Därför skall första mellanstolpen därefter monteras med c/c-avstånd 1,5 m.<br />
A1 Hörn/Ändstolpe med klammer/stagtapp för mellanstag. Se detaljbild A1.<br />
A2 Hörnstolpe med hörnbeslag för montering av mellanstag. Se detaljbild A2.<br />
B<br />
C<br />
D<br />
E<br />
Mellanstolpe med tråd/nätfäste för montering av Euronät.<br />
Mellanstolpe som stagstolpe med stagtapp och stag, som monteras i klammer,<br />
nära betongplinten.<br />
Grindstolpe med monterad nätlinjal, stag med stagtapp och klammer samt<br />
gångjärnskrokar.<br />
Grindstolpe med klammer.<br />
6<br />
5<br />
6<br />
3<br />
6<br />
5<br />
6<br />
A1<br />
A2<br />
5<br />
6<br />
Hörnstolpe alt A1.<br />
B<br />
8<br />
Hörnstolpe alt A2.<br />
D<br />
5<br />
Grindstolpe/<br />
Ändstolpe<br />
7<br />
5<br />
C<br />
E<br />
3 Hörnbeslag<br />
5 Klammer<br />
6 Stagtapp<br />
10
Detaljbeskrivning - <strong>Gunnebo</strong> Trädgårdsstängsel<br />
Montering av Flätverksnät på kombistolpe<br />
A1 Hörnstolpe med hörnbeslag och stagtrådshållare för stagtråd till flätverksnät<br />
samt klammer för mellanstag. Se detaljbild A1.<br />
A2 Alternativ: Hörnbeslag för montering av mellanstag. Se detaljbild A2.<br />
B<br />
C<br />
D<br />
E<br />
Mellanstolpe med tråd/nätfäste för montering av stagtråd.<br />
Mellanstolpe som stagstolpe med stagtapp och stag, som monteras i klammer,<br />
nära betongplinten.<br />
Grindstolpe med monterad nätlinjal, stag med stagtapp och<br />
klammer samt stagtrådshållare och gångjärnskrokar.<br />
Grindstolpe med stagtråd som monteras i stagtrådshållare.<br />
3<br />
4 4<br />
6<br />
6<br />
5<br />
4<br />
6<br />
6<br />
5<br />
6<br />
3<br />
7<br />
A1<br />
A2<br />
4<br />
5<br />
Hörnstolpe alt A1<br />
B<br />
8<br />
Hörnstolpe alt A2.<br />
D<br />
4<br />
5<br />
Grindstolpe/<br />
Ändstolpe<br />
7<br />
5<br />
4<br />
4<br />
C<br />
E<br />
7<br />
8<br />
Nätlinjal<br />
Tråd/nätfästen<br />
4 Stagtrådshållare<br />
11
FOR A SAFER WORLD<br />
Trädgårdsstängsel<br />
GUNNEBO<br />
12
GUNNEBO VILLAstängsel<br />
Med <strong>Gunnebo</strong> Villastängsel får du ett högkvalitativt stängselsystem med absolut<br />
högsta styrka och livslängd. Både nät och vår exklusiva Giant-stolpe tål tuffa<br />
tag och passar utmärkt vid utsatta ställen där höga krav på säkerhet ställs.<br />
Högsta kvalitet<br />
Hög säkerhet<br />
Lång livslängd<br />
Underhållsfritt<br />
10 13
Teknisk information - <strong>Gunnebo</strong> Villastängsel<br />
Flätverksnät Villa <strong>Gunnebo</strong><br />
Villa <strong>Gunnebo</strong> är ett klassiskt flätverksnät som vi började<br />
tillverka redan 1911. Den beprövade tekniken och kvaliteten<br />
har blivit ett begrepp i branschen. Näten är plastbelagda<br />
med måtten 50x50 och finns i klassisk mörkgrönt<br />
och elegant svart färg.<br />
Mörkgrön i fyra höjder: 600, 800, 1000 och 1200 mm.<br />
Svart i två höjder: 800 respektive 1000 mm.<br />
Tråddimension: 2,5/2,0 mm.<br />
Nätrullar:<br />
600 mm x 25 m 600 mm x 10 m<br />
800 mm x 25 m 800 mm x 10 m<br />
1000 mm x 25 m 1000 mm x 10 m<br />
1200 mm x 25 m 1200 mm x 10 m<br />
Stagtråd mörkgrön/Svart<br />
4,0/3,5 mm x 20 m<br />
4,0/3,5 mm x 50 m<br />
4,0/3,5 mm x 100 m<br />
Giant stolpe<br />
<strong>Gunnebo</strong> Giant stängselstolpar är anpassade för näthöjd<br />
600 - 1200 mm för nedgjutning. Stolparna är plastbelagda<br />
i mörkgrön alternativt svart färg, samt förborrade<br />
för fästdetaljer och levereras inklusive fästdetaljer och<br />
stolplock. Stolpen har en datoroptimerad profil i dimension<br />
50x50x1,0 mm. Diagonalstag (för änd-, grind-, och hörnstolpar):<br />
längd 3500 mm.<br />
Profilfylld grind<br />
Våra grindar säljs som kompletta grindpaket med<br />
grindstolpar och fästdetaljer och finns som enkel- eller<br />
dubbel-grindar. Dessa är också plastbelagda i mörkgrön<br />
eller svart färg. Grindramarna har dimension 40x30x2,0<br />
mm. Profilfyllnad: RHS 20x20x2,0 mm. Grindstolparna<br />
har dimension 60x60x2,0 mm.<br />
Enkelgrind (h/b) Dubbelgrind (h/b)<br />
EG 800/1000 DG 800/3000<br />
EG 1000/1000 DG 1000/3000<br />
EG 1200/1000 DG 1200/3000<br />
Fästdetaljer/<br />
tillbehör<br />
Fästdetaljer ingår men<br />
kan köpas separat för<br />
komplettering. Tala<br />
med din återförsäljare<br />
om du har frågor eller<br />
behöver hjälp.<br />
14
Vid montering av Villastängsel<br />
Checklista<br />
Giant, Mellanstolpe<br />
M-800* _________ ______<br />
M-1000*<br />
ANTAL PRIS ANTAL PRIS<br />
_________ ______<br />
M-1200* _________ ______<br />
Giant, Hörnstolpe<br />
H-800* _________ ______<br />
Giant, Ändstolpe<br />
Ä-800* _________ ______<br />
Ä-1000*<br />
Ä-1200*<br />
_________ ______<br />
_________ ______<br />
Giant-stag, S-3500 _____<br />
*) Benämning avser näthöjd 800<br />
mm osv. + nedgjutnings-del 380<br />
mm. Totallängd 1180 mm osv.<br />
H-1000*<br />
H-1200*<br />
_________ ______<br />
_________ ______<br />
Fästdetaljer ingår<br />
ANTAL PRIS<br />
Nät, Villa <strong>Gunnebo</strong>, h: 600 mm _________ ________<br />
Nät, Villa <strong>Gunnebo</strong>, h: 800 mm _________ ________<br />
Nät, Villa <strong>Gunnebo</strong>, h: 1000 mm _________ ________<br />
Nät, Villa <strong>Gunnebo</strong>, h: 1200 mm _________ ________<br />
Stagtråd _________ ________<br />
**) Inklusive grindstolpar<br />
och monteringsdetaljer.<br />
Exkl. stag.<br />
Enkelgrind** 800/1000 _________ ________<br />
Enkelgrind** 1000/1000 _________ ________<br />
Enkelgrind** 1200/1000 _________ ________<br />
1<br />
2<br />
Dubbelgrind** 800/3000 _________ ________<br />
Dubbelgrind** 1000/3000 _________ ________<br />
Dubbelgrind** 1200/3000 _________ ________<br />
Nätlinjal _________ ________<br />
4<br />
3<br />
Stagtapp _________ ________<br />
Spännskruv M8x175 mm _________ ________<br />
6<br />
5<br />
Stagtrådsfäste (hörn) _________ ________<br />
Stagvinkel _________ ________<br />
Bergdubb _________ ________<br />
9<br />
8<br />
7<br />
Fotplatta _________ ________<br />
Vantskruv 5/16x175 mm _________ ________<br />
Klammer/Blindnit/Plåtskruv _________ ________<br />
15
Montering - <strong>Gunnebo</strong> Villastängsel<br />
1.<br />
Giantstolpar<br />
Välj stolplängd efter näthöjd och monteringsdjup. Märk ut<br />
stängselsträckan med stakkäppar för hörn-, änd- och grindstolpar.<br />
Max 3,0 m<br />
Spänn därefter ett (murar)snöre mellan stakkäpparna. Är<br />
marknivån kuperad, jämna ut marken innan montering<br />
börjar.<br />
Avståndet mellan stängselstolparna bör ej överstiga 3 m.<br />
Varje änd-, hörn- och grindstolpe måste stagas med diagonalstag.<br />
Varje hörnstolpe skall senare stagas med två diagonalstag i<br />
stängslets riktning. Vid montering av stag på nästkommande<br />
stolpe skall c/c- avståndet mellan stolparna vara 3,0 m. Stagen<br />
monteras diagonalt.<br />
Gräv en grop till frostfritt djup. Lägg lite sten i botten. Ställ<br />
ett rör av papp i gropen. Fyll röret med betong och fyll också<br />
upp med jord och betong en bit runt röret. Packa sedan väl<br />
så att betongen tränger ner ordentligt överallt. Gjut fast<br />
stolparna i betongen.<br />
Hörnstolparna skall vinklas 45°.<br />
OBS!<br />
45°<br />
Rikta in och se till att stolparna står i lod med hjälp av vattenpass.<br />
Finslipa och forma betongplintens yta för vattenavrinning. Låt<br />
härda i 2 dygn innan montering av nät och stagtrådar påbörjas.<br />
45°<br />
2.<br />
Diagonalstag<br />
Änd-, hörn- och grindstolpar skall stagas med diagonalstag<br />
och fästas i medlevererade fästdetaljer. Stagen skall fästas<br />
i nästkommande mellanstolpe (c/c-avstånd 3,0 m) så nära<br />
marken som möjligt.<br />
16
Montering - <strong>Gunnebo</strong> Villastängsel<br />
3.<br />
Stagtrådar<br />
Börja med att montera spännskruvar upptill och nertill i<br />
änd-, grind- och hörnstolpar. Gör en ögla i änden på stagtråden<br />
och montera i spännskruven. Den undre stagtråden<br />
monteras först och spännes, sedan den övre.<br />
Montera på utsidan av mellanstolparna med hjälp av<br />
blindnit/skruv och klammer. Spänn stagtrådarna så hårt<br />
som möjligt.<br />
4.<br />
Flätverksnät på Giantstolpar<br />
Nätet monteras med två stagtrådar i över- och underkant.<br />
Trä först nätlinjalen genom maskorna i änden på nätrullen<br />
och fäst med blindnit/skruv och klammer i ändstolpen. Spänn<br />
nätet hårt med handkraft och fäst nätet temporärt i den övre<br />
stagtråden. Fäst nätet på mellanstolparna med blindnit och<br />
klammer.<br />
Fäst därefter nätet permanent mot stagtrådarna. Varje maska<br />
runt övertråden och varannan på undertråden.<br />
Vid skarvning av nät görs detta med en urgängad nätspiral<br />
från nästa rulle som roteras och syr ihop de båda nätändarna.
Montering - <strong>Gunnebo</strong> Villastängsel<br />
5.<br />
Grindar och grindstolpar<br />
Grindarna levereras som kompletta grind-paket och är<br />
profilfyllda.<br />
Börja med att gräva en grop till frostfritt djup och lägg<br />
lite sten i botten.<br />
Ställ ett rör av papp i gropen. Fyll röret med betong och<br />
fyll också upp med jord och betong en bit runt röret.<br />
Packa sedan väl så att betongen tränger ner ordentligt<br />
överallt.<br />
Gjut in grindstolparna.<br />
Justera sedan med ett vattenpass och fixera stolparna<br />
innan betongen härdat. Finslipa och forma betongplintens<br />
yta för vattenavrinning. Montera gångjärnskrokar.<br />
Grindstolparna kan stöttas provisoriskt med t ex läkt och<br />
tvingar. Häng på grinden och justera in. Grinden pallas<br />
under med träklossar och riktas vågrätt. Sedan riktas<br />
grind och stolpar lodrätt och fästes med tvingarna.<br />
Ingjutningsmått<br />
(innerkant grindstolpar)<br />
Enkelgrind = grindbredd<br />
+ 120 mm<br />
Dubbelgrind = grindbredd<br />
+ 180 mm<br />
OBS!<br />
Kontrollera marklutningen så att grinden<br />
går fritt vid öppning. Avståndet mellan<br />
grindram och mark bör vara ca 100 mm.<br />
Montera sedan trycken och efterjustera grinden vid behov.<br />
18
Detaljbeskrivning - <strong>Gunnebo</strong> Villastängsel<br />
Montering av Flätverksnät på Giantstolpe<br />
Rekommenderat c/c-avstånd 3,0 m. Varje hörn-, änd- och grindstolpe skall stagas med<br />
diagonalstag (3,5 m).<br />
A Hörnstolpe med stagtrådsfäste, spännskruv och stagvinkel för stag. Se detalj.<br />
B Stagtrådsfäste med monterad spännskruv och stagtråd.<br />
C Mellanstolpe med blindnit och klammer för montering av stagtråd.<br />
D Mellanstolpe som stagstolpe med stagtapp och stag, som monteras direkt i stolpen,<br />
nära betongplinten.<br />
E Grindstolpe med monterad nätlinjal, stag, gångjärnskrokar och spännskruvar rakt<br />
igenom stolpen.<br />
F Grindstolpe med stagtråd som monteras i spännskruv.<br />
G Ändstolpe med monterad nätlinjal, stag och stagtråd som monteras i spännskruv.<br />
12 12<br />
13<br />
18<br />
12<br />
11<br />
14<br />
11<br />
Hörnstolpe<br />
18<br />
7<br />
11<br />
Grindstolpe<br />
0037<br />
A<br />
C<br />
18<br />
E<br />
18<br />
18<br />
7<br />
B<br />
D<br />
F<br />
19
Detaljbeskrivning - <strong>Gunnebo</strong> Villastängsel<br />
18<br />
G<br />
11<br />
7<br />
7<br />
Ändstolpe<br />
12<br />
7<br />
11<br />
Fästdetaljer<br />
7 Nätlinjal<br />
11 Stagtapp<br />
12 Spännskruv<br />
13 Stagtrådsfäste<br />
14 Stagvinkel<br />
11<br />
12<br />
16<br />
7<br />
15 Bergdubb<br />
16 Fotplatta<br />
18 Klammer<br />
18<br />
13<br />
15<br />
20
FOR A SAFER WORLD<br />
Villastängsel<br />
GUNNEBO<br />
21
Gör en ritning över din tomt<br />
22
Vårt övriga sortiment<br />
Djurstängsel<br />
Får-, ren-, hjort- och viltstängsel. <strong>Gunnebo</strong> djurstängsel<br />
är av ringlocksmodell, ett nät med säkerhetsknut och<br />
unik konstruktion som står emot mekanisk åverkan från<br />
djur. Näten är anpassade för vårt nordiska klimat med<br />
hög motståndskraft mot korrosion.<br />
Hundgårdsstängsel<br />
Flätverksnät för byggnation av hundgårdar. Näthöjd<br />
1800 mm. Tråddimension 2,0 mm. Starkförzinkat.<br />
Euro Strong<br />
Svetsat och plastbelagt stängselnät med förstärkning<br />
i över- resp underkant av längsgående trådar för maximal<br />
styrka. Näthöjd 2 meter. Stagtråd behövs ej.<br />
Skogsplanteringsnät<br />
För användning vid nyplanteringar i skog och mark.<br />
Sexkantsnät<br />
Används som hönsnät, till voljärer, burar och skyddsnät.<br />
<strong>Gunnebo</strong> sexkantsnät tillverkas av ståltråd med<br />
brotthållfasthet 400 N/mm 2 . Nätet förzinkas efter vävning<br />
enligt DIN 1200. Trådarna tvinnas enligt ”reverse<br />
twist”-metoden som ger högsta styrka och förhindrar<br />
att maskorna glider isär.<br />
Svetsade nät<br />
Svetsade nät används som burnät och gnagskydd<br />
i trädgården, men även till armering vid putsning och<br />
som reveteringsnät. Näten finns i tre olika höjder: 500,<br />
600 och 1000 mm och är förzinkade efter svetsning.<br />
23
GNSPSE.0025.R1<br />
Återförsäljare:<br />
PERIMETER<br />
PROTECTION<br />
BY<br />
PERIMETER PROTECTION AB<br />
c/o GUNNEBO NORDIC AB<br />
590 93 <strong>Gunnebo</strong><br />
www.gunnebostangsel.se
