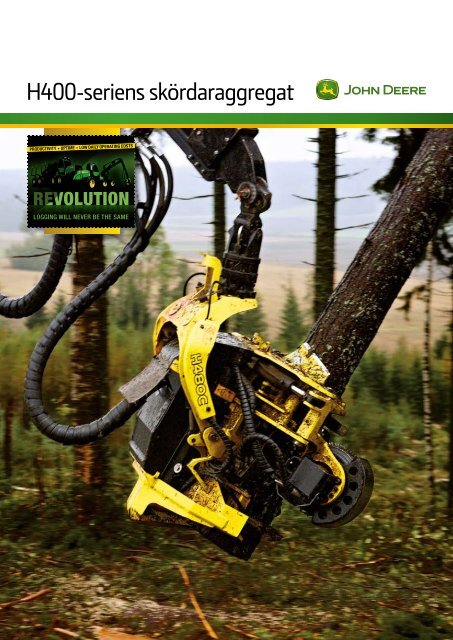

H400-seriens skördaraggregat - John Deere

H400-seriens skördaraggregat
PRODUCTIVITY • UPTIME • LOW DAILY OPERATING COSTS
REVOLUTION
LOGGING WILL NEVER BE THE SAME
REVOLUTION

2
Tecken på hög produktivitet och
mätprecision
John Deere är världens främsta tillverkare
av skogsmaskiner och har det mest
kompletta sortimentet av tillbehör, som
t.ex. skördaraggregat.
H400-serien från John Deere består av
sortiment av fyrhjulsdrivna skördaraggregat,
skräddarsydda för John Deeres
skördare. Beroende på basmaskin och
kranbehov går det att beställa de olika
aggregaten H412, H414, H754 och
H480C från John Deere till just det
behov du har. Oavsett vilken modell du
väljer är får du ett skördaraggregat med
den höga produktivtet och precision
som kännetecknar John Deere.

Kortfattade data
MÅTT [mm]
Höjd utan rotator & länk
Bredd, öppna armar
VIKT [kg]
Utan rotator & länk, från
SuperCut 100 SÅG
Max kapdiameter [mm]
H412 H414 H754 H480C
1155
1320
1400
1520
733 1030
470
ANVÄNDNINGSOMRÅDE Första och
andragallring
620
Andragallring,
slutavverkning
1130
1360
820
550 eller 620
Andragallring,
slutavverkning
1350
1880
1240
710
Andragallring,
slutavverkning
3

4
Produktivitet, tillförlitlighet och låga driftskostnader
Högre produktivitet
1. Vid kniv- och hjularmsöppning underlättar
grip- och fällningsprocessen.
2. Sågen SuperCut 100 medger snabba,
produktiva kapcykler.
3. De hydrauliska matarmotorerna och
fyrhjulsdrift kombinerar hög hastighet
med högt vridmoment för effektiv frammatning.
3.
1.
4.
2.
Ökad tillförlitlighet
4. Ramen och knivkonstruktionen av
kvalitetsstål ger bra prestanda och
livslängd.
5. Slangar och sensorer är väl skyddade.
6. Med hydraulventilen EVO2 kan du
ställa in trycket inne ifrån hytten.
7.
5.
6. 8.
9.
Lägre driftskostnader
7. Sågen SuperCut 100 med integrerad
kedjesmörjning bidrar till minskad
oljeförbrukning.
8. Hydraulventilen EVO2 ger bränslesnål
och exakt hydraulstyrning.
9. Tillvalsutrustning (t.ex. flerträdshantering
[MTH], färgmärkning) kortar arbetscyklerna
och sparar tid och pengar.

Matningsprincip
H400-seriens skördaraggregat har alla
4-hjulsmatning.
Skördaraggregaten är utrustade med
två matarhjulpar och varje matarvals
drivs av en egen hydraulisk matarmotor.
De hydrauliska matarmotorerna kombinerar
ett utmärkt startvridmoment med
hög hastighet för högsta produktivitet.
Under matningen arbetar främst matarhjularmarna
genom att föra stammen
mot de invändiga matarvalsarna.
Fyra matarvalsar bildar en cirkel runt
stammen. Med den här unika, konstanta
fyrhjulsdriften, med hydrauliska matarvalsar
och mekanisk differentialspärr,
säkerställs stabil och snabb matning.
Kvistknivarna bidrar endast i liten omfattning
till att bära upp stammen och
utsätts därför för mindre hydraultryck,
vilket minskar friktionen.
De breda matarhjulen ger en stor kontaktyta
mot stammen för effektiv matning
av stammar av olika dimensioner.
Fördelar med matning med fyrhjulsdrift:
• Utmärkt stamkontroll
• Hög matningskraft och -hastighet
• Minskad friktion
• Hög verkningsgrad
Matarvalsarna bär huvudsakligen stammen.
John Deeres skördaraggregat kan
anpassas till olika tillämpningar med ett
antal fabrikstillval, bland annat matarmotorer
med olika effektnivåer och ett
urval av matarhjultyper.
5

6
Kvistning
John Deere skördaraggregat är utrustade
med kvistknivar som är anpassade
för kvalitetskvistning av alla stamdimensioner.
Knivformen och de långa
eggarna ger slitstyrka och effektiv
kvistning.
Den innovativa proportionella hydraulstyrningen
anpassar snabbt knivarna till
stammens diameter och ger en kvistning
av hög kvalitet. Vid behov kan du enkelt
justera hydraultrycket från hytten.
Knivarnas stora öppning medger snabbt
gripande för fällningssnittet, vilket
kortar processtiden och ökar produktiviteten.

Kapning
John Deeres skördaraggregat är utrustade
med sågen SuperCut 100 som effektivt
hanterar den frekventa kapning
av stammar som krävs vid kortvirkesavverkning.
Kombinationen av senaste sensorteknik
med det nya styrsystemet TimberMatic
H-09 ger enastående kontroll av tryck
och ett urval av inställningsmöjligheter i
hela träddiameterintervallet.
Sågens automatiska kedjespännare
minskar underhållsarbetet och förlänger
svärdets och kedjans livslängd.
Den helintegrerade kedjesmörjningen
är ekonomisk och minskar driftskostnaderna.
Den patenterade kedjefångaren är en
säkerhetsdetalj som finns på alla John
Deeres skördaraggregat.
Vid behov kan sågen anpassas med ett
flertal fabrikstillval, bland annat Parker
eller Bucher sågmotorer, svärd- och
kedjesatser samt olika typer av smörjpumpar.
7

8
Precisionsmätning
Nya TimberMatic H-09 är ett precisionsstyr- och mätsystem
med ett enkelt användargränssnitt för effektivitet och tillförlitlighet.
Med TimberMatic H-09 kan du ställa in sågfunktioner,
diameterbaserad positionering av matarhjularmar och
kvistknivar samt olika matnings- och kapningsfunktioner, allt
via ett enda system.
Operatören har även hjälp av ett antal snabbtangenter.
Stocklängden mäts med hjälp av ett mäthjul i skördaraggregatets
mittramsektion.
Stockdiametern registreras av två sensorer som befinner sig
vid kvistknivarna.
Övervakningssystem
Du kan optimera prestandan genom spårning. Alla John Deeres
skogsmaskiner i E-serien är utrustade med det exklusiva uppföljnings-
och optimeringsverktyget TimberLink TM .
Med detta system kan du få en överblick över driftskostnaderna
och således skydda din investering. Det unika TimberLinksystemet
övervakar tekniska prestanda hos hela maskinen,
inklusive kran och skördaraggregat.
Systemet tillhandahåller information om bränsleförbrukning,
produktivitet och tidshantering i olika steg av avverkningsprocessen.

Gemensamma egenskaper för H400-serien:
• Fyra hydrauliska matarmotorer ger en kraftfull och exakt matning med fyrhjulsdrift.
• Den beprövade EVO2-ventilen ger jämnt hydrauloljeflöde och huvudkontroll.
• Den effektiva sågen, SuperCut 100, är utrustad med automatisk kedjesmörjning och -sträckning.
• MTH-utrustningen är tillval och passar perfekt för skörning av energiträ.
• Mätsystemet för stamdiameter och –längd är mycket tillförlitligt.
H412
Med H412 presentar vi nästa generations skördaraggregat
från John Deere. Det här nya gallringsaggregatet har utformats
för John Deere 770D samt de nya skördarna John Deere
1070E och 1170E.
Med den kompakta H412 är det enkelt att gripa, fälla och
bearbeta träd i täta skogsbestånd. Dess kran har mycket hög
rörlighet, vilket är av avgörande betydelse för hög produktivitet
vid gallring. Huvudramen är maskintillverkad i ett stycke,
vilket ger hög hållbarhet och exakt precision.
Tre rörliga kvistknivar, en fast toppkniv samt en fast bakre kniv
följer stammens kontur. H412 erbjuder förstklassig kvistningskvalitet
för alla stamdiametrar, ända ned till 80 mm.
Den snabba sågen, SuperCut 100 klarar en maximal fälldiameter
på 470 mm, vilket gör att H412 arbetar effektivt i alla
gallringssteg.
H414
H414 är speciellt utformat för John Deeres medelstora 1170E
och 1270E hjulskördare. Modellen H414 har ett överlägset
förhållande mellan prestanda och vikt, ett kompakt utförande
och detta gör det mycket lätt att manövrera, även i täta
bestånd.
Huvudramen är maskintillverkad i ett stycke, vilket ger hög
stabilitet och exakt precision. De nya matarhjularmarna har
lager av högsta kvalitet, inbyggda skydd, förstärkta cylindrar
och tappar och väl inkapslade slangdragningar.
Fyra rörliga kvistknivar, en fast toppkniv och en fast bakre kniv
följer stammens kontur. Den nya knivutformningen och de
långa eggarna hos H414 garanterar kvalitetskvistning av både
smala och tjocka träd.
SuperCut 100 sågen klarar en maximal fälldiameter på 620 mm,
vilket gör att den arbetar effektivt alltifrån första gallring till
tidig slutavverkning.
9

10
H754
John Deere H754 är ett lätt, allround-aggregat som klarar en
rad olika uppgifter, alltifrån första gallring till tidig slutavverkning.
Den kompakta ramen har en utformning som ger ett
överlägset förhållande mellan prestanda och vikt. Den korta
ramen och den optimala placeringen av en fast och fem rörliga
kvistknivar möjliggör förstklassig kvistning, även vid krokiga
stammar.
För snabb och exakt fällning är H754 utrustad med SuperCut
100, som klarar stamdiametrar upp till 620 mm.
H480C
John Deeres H480C skördaraggregat kombinerar hög prestanda
med försklassig kvistningskvalitet. Tillsammans med
skördarna 1270E och 1470E från John Deere är H480C svår att
överträffa när det gäller produktivitet, driftstid och förmågan
att hålla låga dagliga driftskostnader.
De nya matarmotorerna ger optimerad matningskraft och
–hastighet. När det gäller första- och andragallring är motorerna
på 400/630-cc bäst. För andra gallring till slutavverkning
passar motorerna på 500/800-cc eller 500/780-cc. H480C
håller förvånansvärt hög prestanda, speciellt vid arbete i grova
slutavverkningar. Utformningen hos de nya matarhjularmarna
säkerställer att matarvalsarna har ett fast grepp och klarar
stammar med varierande diameter.
John Deere har utvecklat tillverkningsprocessen så att ramstrukturerna
blir ännu mer hållbara. De nya matarhjulsarmarna
har lager av högsta kvalitet, förstärkta cylindrar och och tappar
och väl inkapslade slangdragningar. Fyra rörliga kvistknivar,
en fast toppkniv och en fast bakre kniv följer stammens
kontur. Knivutformningen och de långa eggarna hos H480C
garanterar kvalitetskvistning av både smala och grova träd.
SuperCut 100 sågen har en maximal fällningsdiameter på
710 mm och kan levereras med Parker eller Bucher sågmotor
som tillval.

Tekniska data
MÅTT [mm]
Bredd, öppet aggregat
Bredd, stängt aggregat
Höjd utan rotator & länk
H412 H414 H754 H480C
1320
1070
1155
VIKT [kg]
Utan rotator & länk, från 733 1030 820 1240
FÄLLNING/KAPNING
SuperCut 100 såg, automatisk
kedjespännare
Max kapdiameter [mm]
Sågsvärdets längd [mm]
Kedjetyp [mm]
Kedjehastighet [m/s]
MATNING, 4WD med
stålförstärkta matarvalsar
Matningseffekt brutto [kN]
Max matningshastighet [m/s]
Max hjulöppning [mm]
KVISTNING [mm]
Kvistknivar
Kvistningsdiameter spets-tillspets
Max öppning övre knivar
Max öppning nedre knivar
Ja
470
540
10
40
450 / 200-cc
motors: 17
4,5–6,0
530
3 rörliga, 2 fasta
400
550
600
1520
1305
1400
*OBS! Måttangivelserna är nominella och kan variera beroende på tillverkningstoleranser. Tillverkaren förbehåller sig rätten till ändringar.
Alla produktnamn som förekommer i denna broschyr är varumärken som tillhör John Deere Forestry Oy.
Ja
620
750
10
40
620 / 400-cc motors:
27
4,5–6,0
640
4 rörliga, 2 fasta
430
610
660
HYDRAULSYSTEM
Max arbetstryck [MPa]
Rekommenderad
28
28
pumpkapacitet [l/min.]
200–280
200–340
STYR- & MÄTSYSTEM TimberMatic H-09, TimberMatic 300, TimberRiteTM TILLVALSUTRUSTNING
Färgmärkning
Stubbehandling
Flerträdshantering (MTH)
MenSe matarhjul
Moipu matarvalsar
Matarhjul med stålpiggar
Matarvalsar med V-stålprofil
Eucalyptus-valsar för
rotändesbarkning
Sågkedje- & svärdsatser
Verktygssats
Ja
Ja
Ja
Nej
Nej
Ja
Ja
Nej
Ja
Ja
ÖVRIGA TILLBEHÖR Kontakta din säljare för utförligare information
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Nej
Ja
Ja
Denna broschyr/skrift har noggrant sammanställts för global cirkulation. Eftersom information, bilder och beskrivningar är av allmän art kan det i vissa illustrationer och texter förekomma tillval och tillbehör som inte finns
tillgängliga i alla regioner. Kontakta din säljare för detaljerad information. John Deere förbehåller sig rätten att utan förvarning ändra specifikationer och design för produkter som beskrivs i denna broschyr. Vi ansvarar inte för
eventuellt felaktiga eller saknade uppgifter.
1360
1200
1130
Ja (beroende på nationella
specifikationer)
620
750
10
40
400 / 250-cc motors:
17,7
500 / 315-cc motors:
22,1
4,5–6,0
560
4 rörliga, 1 fasta
400
560
560
28
200–340
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
1880
1200
1350
Ja
710
825
10
40
400 / 530-cc motors:
27
500 / 800-cc motors:
30
500 / 780-cc motors:
30
4,2–5,3
680
4 rörliga, 2 fasta
460
680
710
28
290–340
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
11

Nothing runs
like a Deere
Hörnstenarna i designen av E-seriens
skogsmaskiner är produktivitet,
tillförlitlighet och låga driftskostnader.
Varje år gör John Deere stora
investeringar i produktutveckling för
att konstruera och tillverka avancerade
skogsmaskiner.
John Deere är din partner. Vi erbjuder
dig heltäckande lösningar till stöd
för ditt företag genom att göra det
dagliga arbetet mer produktivt. Utöver
skogsmaskiner av högsta kvalitet
erbjuder vi ett stort urval av tjänster
och redskap som gör din maskin ännu
effektivare. Det är vår ambition att
hjälpa dig att göra arbetet snabbare,
säkrare och bekvämare!
John Deere Forestry konstruerar och
tillverkar kortvirkesmaskiner och
skördaraggregat i Finland.
John Deere Forestry AB
Box 502, 19525 Märsta
Tel. 08-591 252 00
www.JohnDeere.se
www.JohnDeere.com
