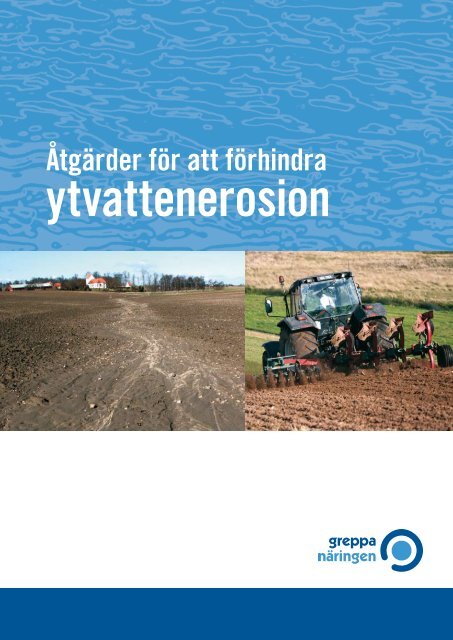

Åtgärder för att förhindra<br />
<strong>ytvattenerosion</strong>
Innehåll<br />
Inledning ...............................3<br />
Transport av fosfor och<br />
bekämpningsmedel .................3<br />
Ytavrinning ............................3<br />
Åtgärder mot <strong>ytvattenerosion</strong> ...4<br />
Exempel på <strong>ytvattenerosion</strong> .....5<br />
Skyddszoner ..........................8<br />
Dräneringsbrunnar ................ 10<br />
Jordbearbetning<br />
Obearbetad jord ..................... 11<br />
Tiltpackare ............................ 12<br />
Höstharvning ......................... 13<br />
Erosion i grov struktur ............ 14<br />
Erosion i körspår .................... 15<br />
© <strong>Greppa</strong> Näringen 2007<br />
Text Henrik Nätterlund, HIR Malmöhus<br />
Foto Anders Adholm (sid 3 och 5)<br />
Olof Pålsson (sid 10 och 11)<br />
Örjan Folkesson (sid 8 och 15)<br />
Henrik Nätterlund (övriga)<br />
Layout Colloco Grafisk Form<br />
Tryck Prinfo Team Offset & Media, Malmö<br />
www.greppa.nu<br />
Förord<br />
Denna skrift är en bilddokumentation<br />
över <strong>ytvattenerosion</strong> som lokalt kan ge<br />
stora problem i odlingen och även ge<br />
förluster av fosfor och bekämpningsmedel.<br />
Syftet är att visa olika situationer med<br />
uppkommen <strong>ytvattenerosion</strong> och vilka<br />
åtgärder som kan sättas in.<br />
Bilddokumentationen är i första hand<br />
tänkt att ingå i <strong>Greppa</strong> Näringens rådgiv<br />
ningsunderlag till rådgivningsmodulerna<br />
Fosforstrategi (11B), Bekämpningsstrategi<br />
(13B) och Markpackningsstrategi (12A).
Inledning<br />
Jorderosion förknippas ofta med allvarlig förstörelse<br />
av jordar i Afrika, USA och Kinas lössjordsområden.<br />
Den erosion som sker i svensk jordbruksmark ligger<br />
långt från denna omfattning. I Sverige kan <strong>ytvattenerosion</strong><br />
ge påtagliga och synbara problem i form av<br />
djupa fåror i jorden på en del utsatta fält. På många<br />
fält sker dessutom en långsam men inte särskilt påtaglig<br />
process som kan medföra att mullämnen, växtnäringsämnen<br />
och pesticidrester anrikas eller ansamlas i<br />
de lägsta punkterna i fältet.<br />
Sett ur jordbrukarens perspektiv är <strong>ytvattenerosion</strong><br />
bördighetsnedbrytande och troligen underskattas betydelsen<br />
eftersom ”symptomen” inte alltid är så påtagliga.<br />
I praktiken sker sällan ytvattenavrinningen på<br />
bred front, dvs över hela markytan, utan bildar ofta<br />
kanaler som många av bilderna i denna skrift visar.<br />
Dessutom bidrar <strong>ytvattenerosion</strong>en till förluster av<br />
fosfor och bekämpningsmedel till omgivande vatten.<br />
Förutom klimatet och jordens egenskaper påverkas <strong>ytvattenerosion</strong>en<br />
av odlingsmetoderna t ex jordbearbetning,<br />
grödval mm.<br />
Transport av<br />
fosfor och bekämpningsmedel<br />
Fosfor och bekämpningsmedel kan transporteras till<br />
omgivande vattendrag i löst och pratikelbunden form.<br />
Den lösta fraktionen finns i markvätskan och den partikulära<br />
är bunden till markpartiklarna. De vanligaste<br />
transportsätten är ytavrinning och transport genom<br />
markprofilen. Förlustrisken är starkt beroende av vilken<br />
transportmekanism som dominerar på den specifika<br />
jorden och påverkas bl a av följande faktorer:<br />
• Fältets lutning<br />
• Hydraulisk konduktivitet (genomsläpplighet för<br />
vatten)<br />
• Grödval<br />
• Dränering<br />
• Stående vatten<br />
• Bearbetningsmetoder<br />
• Skyddszoner<br />
I denna skrift behandlas endast ytavrinning genom en<br />
bilddokumentation med kommentarer och åtgärdsförslag.<br />
Erosion i sockerbetor kan orsaka förluster av bekämpningsmedel<br />
(maj 2006).<br />
Ytavrinning<br />
Ytavrinning kan uppstå i två olika situationer:<br />
1. Då nederbördens intensitet överskrider jordens infiltrationskapacitet<br />
(Hortonsk ytavrinning).<br />
2. Mättad ytavrinning, då grundvattenytan når upp<br />
till markytan och omöjliggör infiltration.<br />
Ytavrinning medför ofta ökad risk för <strong>ytvattenerosion</strong><br />
eftersom transporten av suspenderade partiklar ökar.<br />
Risken för ytavrinning ökar med:<br />
• Kraftig lutning<br />
• Lutningens längd<br />
• Låg hydraulisk konduktivitet<br />
• Dålig dränering<br />
• Låg mullhalt<br />
• Dålig aggregatstruktur<br />
Olika jordars känslighet för <strong>ytvattenerosion</strong> är komplex.<br />
Jordens erodibilitet (känslighet för <strong>ytvattenerosion</strong>)<br />
avgörs av jordpartiklarnas känslighet för att lösgöras<br />
och transporteras. Ju större och tyngre partiklar<br />
desto större transportmotstånd. Däremot kräver de<br />
större fraktionerna finmo/mjäla och sand lägst vattenhastigheter<br />
för att lösgöras. Mindre partiklar som ler<br />
kräver högre vattenhastigheter för att lösgöras på<br />
grund av de starka kohesionskrafterna som håller samman<br />
partiklarna. När de väl lösgjorts transporteras de<br />
både lättare och längre än finmo/mjäla och sand.<br />
Åtgärder för att förhindra <strong>ytvattenerosion</strong>
Åtgärder mot <strong>ytvattenerosion</strong><br />
Eftersom varje enskilt fält är unikt är det svårt att ge<br />
konkreta råd som täcker in alla fall av <strong>ytvattenerosion</strong>.<br />
Här ges några exempel som förekommer i praktiken.<br />
Vårplöjning innebär att marken ligger orörd fram<br />
till vårbruket. Vårbearbetning har i svenska och<br />
norska försök minskat <strong>ytvattenerosion</strong>en väsentligt<br />
jämfört med höstplöjning på erosionskänsliga<br />
jordar. Vårplöjning är dock svår att utföra på jordar<br />
med högre lerhalt än ca 15%, eftersom såbädden<br />
då oftast blir för grov och torr.<br />
Plöjning vinkelrätt mot lutningen har gett bra resultat<br />
i praktiken. Denna åtgärd kallas även konturplöjning<br />
eftersom man följer höjdkurvorna. Vattnet<br />
kan på så sätt bromsas upp mot tiltryggarna och<br />
minska vattnets hastighet. Tiltpackning, höstharvning<br />
eller liknande ger ökad risk för <strong>ytvattenerosion</strong><br />
eftersom insatsen ger slätare struktur i ytan<br />
och minskar infiltrationskapaciteten.<br />
Reducerad jordbearbetning innebär att plöjningen<br />
utesluts och ersätts av någon typ av kultivator eller<br />
tallriksredskap. En sådan åtgärd ökar halmmängden<br />
i ytan vilket binder jorden och minskar erosionsrisken.<br />
Praktiska fall har dock visat att det<br />
finns situationer då plöjning har minskat <strong>ytvattenerosion</strong>en<br />
jämfört med reducerad bearbetning. I<br />
dessa fall har jordens förmåga att magasinera och<br />
släppa igenom vatten ökat.<br />
Förbättra dräneringen är en mycket viktig åtgärd för<br />
att vatten snabbt skall infiltrera och inte bli stående<br />
på fältet. När vatten inte kan transporteras genom<br />
jordprofilen måste det ta en annan väg, dvs avrinna<br />
på ytan. Denna avrinning kan även uppkomma på<br />
fält med mycket liten lutning.<br />
Att undvika markpackning är en åtgärd som innebär<br />
att infiltrationen bibehålls. Packningsskador undviks<br />
genom att bearbetning sker under torra förhållanden,<br />
att tunga transporter koncentreras till<br />
markvägar, sänkt tryck i däcken samt större däck.<br />
Skyddszoner runt vattendrag är en insats som förhindrar<br />
det eroderade materialet att rinna direkt<br />
ned i vattnet (se sid 89). Skyddszonen stabiliserar<br />
www.greppa.nu<br />
även dikeskanten då plöjning inte sker ända ut mot<br />
vattnet. Skyddszoner har även andra positiva effekter,<br />
t ex sker inte sprutning och gödselspridning<br />
ända ut mot vattendraget. De fungerar även som<br />
transport och vändzon med mycket stor betydelse<br />
för att minska packnings och körskador.<br />
Gräsremsor kring brunnar minskar risken att det eroderade<br />
materialet rinner direkt ned i dräneringssystemet<br />
som kan ge stora förluster av fosfor och<br />
bekämpningsmedel (se sid 10).<br />
Inför höstsådd (undantaget reducerad bearbetning<br />
och direktsådd) finfördelas jorden och markytan<br />
lämnas i ett tillstånd där <strong>ytvattenerosion</strong> kan uppstå.<br />
Detta innebär ökad risk för <strong>ytvattenerosion</strong><br />
om inte höstgrödorna blir så stora att de förmår<br />
stoppa <strong>ytvattenerosion</strong>en.<br />
Bevuxen mark över vintern kan minska risken för <strong>ytvattenerosion</strong>.<br />
Försök har visat att vall minskat förlusterna<br />
av fosfor (partikulär) med 20% jämfört<br />
med vårkorn på en <strong>ytvattenerosion</strong>skänslig jord. I<br />
mycket kuperad terräng där <strong>ytvattenerosion</strong>en är<br />
kraftig och odlingen besvärlig är permanent träda<br />
ett alternativ till ordinär odling.<br />
Fånggrödor har inte minskat <strong>ytvattenerosion</strong>en i<br />
svenska försök. Fånggrödan anläggs i syfte att<br />
minska kväveförlusterna och inte första hand att<br />
minska förlusterna av fosfor.<br />
Ytvattenbrunnar anläggs för att undvika stående<br />
vatten som lätt bildar rännilar som ökar ytavrinngen.<br />
Detta får ses som en nödåtgärd, se i första<br />
hand över dräneringen!<br />
Avskärande dike. Ofta sträcker sig <strong>ytvattenerosion</strong>en<br />
över flera fält innan vatten och jordmassor avsätts<br />
vid ett lägre område. I skiftesgränser kan ett<br />
så kallat avskärande dike bromsa erosionen i ett<br />
tidigt skede och minska skadorna. Ett grunt gräsbeklätt<br />
dike som leder till en ytvattenbrunn, anlagt<br />
i en skiftesgräns, har ingen större påverkan på<br />
brukningen av skiftet.
Erosion i höstvete (april 2006)<br />
Ytvattenerosion<br />
Erosion i sockerbetor (maj 2006) Erosion i höstvete (april 2006)<br />
Åtgärder för att förhindra <strong>ytvattenerosion</strong>
Erosion i blivande potatisfält (april 2006)<br />
Potatisfält där odling ej är möjlig i de eroderade områdena (september 2006).<br />
www.greppa.nu
Kraftig erosion vid snösmältning (mars 2006)<br />
Brunt vatten rinner från fältet ner i diket. Färgen tyder<br />
på att det finns risk för fosforförluster.<br />
Åtgärder för att förhindra <strong>ytvattenerosion</strong>
Skyddszoner<br />
Otillräcklig skyddszon vid<br />
kraftig <strong>ytvattenerosion</strong><br />
Bakgrund:<br />
Plats: Veberöd<br />
Datum: 20050410<br />
Jordart: Lerig mo<br />
Lutning: 5 grader<br />
Kommentar: Den redan anlagda skyddszonen<br />
på 6 meter ger inte tillräckligt skydd vid så<br />
här kraftig <strong>ytvattenerosion</strong>.<br />
www.greppa.nu
Skyddszoner som delvis stoppat erosionen<br />
Bakgrund:<br />
Plats: Marieholm<br />
Datum: 20060418<br />
Jordart: Styv lera<br />
Lutning: 4 grader<br />
Kommentar: Erosion trots liten lutning och styv jord.<br />
Skyddszon i förebyggande syfte<br />
Bakgrund:<br />
Plats: Marieholm Jordart: Mellanlera<br />
Datum: 20060418 Lutning: 4 grader<br />
Skyddszoner<br />
Bakgrund:<br />
Plats: Marieholm Jordart: Mellanlera<br />
Datum: 20060418 Lutning: 5 grader<br />
Kommentar: Kraftigt vattenflöde från högre liggande fält<br />
har satt av jord vid skyddszonen.<br />
Förslag till åtgärder<br />
• Öka bredden på skyddszonen om<br />
möjligt.<br />
• Se över dräneringen.<br />
• Vårplöj om så är möjligt.<br />
• Plöj vinkelrätt mot fallriktningen.<br />
• Anlägg avskärande dike ”uppströms”.<br />
Åtgärder för att förhindra <strong>ytvattenerosion</strong>
Dräneringsbrunnar<br />
Eroderat material<br />
transporteras direkt ned i brunn<br />
Bakgrund:<br />
Plats: Bjärred<br />
Datum: 20060410<br />
Jordart: Lättlera<br />
Lutning: 4 grader<br />
Dåligt rensad brunn vid kraftig avrinning<br />
10<br />
www.greppa.nu<br />
Stående vatten på grund<br />
av dålig dränering -<br />
Bakgrund:<br />
Plats: Åstorp<br />
Datum: 20060410<br />
Jordart: Lättlera<br />
Lutning: 2 grader<br />
Gräskant runt brunn<br />
har troligen minskat förlusterna<br />
Bakgrund:<br />
Plats: Marieholm Jordart: Lättlera<br />
Datum: 20060315 Lutning: 2 grader<br />
Förslag till åtgärder<br />
ger stor risk att fosfor<br />
transporteras direkt<br />
ned i dräneringsbrunnen.<br />
• Gräskant runt dräneringsbrunnen minskar risken för<br />
transport av fosfor och bekämpningsmedel. Bredda gärna<br />
om möjligt.<br />
• Förbättra dräneringen, då minskar ytvattentransporten.<br />
• Rensa dräneringsbrunn och befintlig dränering.<br />
• Vid bekämpning är minsta skyddsavstånd till dräneringsbrunn<br />
1 meter. Om dräneringsbrunnen inte har någon<br />
uppgift som inspektionsbrunn eller ytvattenintag, gräv<br />
ner den.
Obearbetad jord minskar erosionen<br />
Bakgrund:<br />
Plats: Norr om Åstorp<br />
Datum: 20060315<br />
Jordart: Lättlera<br />
Lutning: 7 grader<br />
Kommentar:<br />
Två fält med olika bearbetning intill varandra<br />
Det ena har stubbearbetats på hösten och lämnats<br />
obevuxet över vintern. I detta fall förekommer<br />
erosion.<br />
Det andra fältet har lämnats med orörd stubb över<br />
vintern. Ingen erosion förekommer i detta fallet.<br />
Jord har transporterats från det bearbetade fältet<br />
vilket syns tydligt i snön.<br />
Jordbearbetning<br />
Åtgärder för att förhindra <strong>ytvattenerosion</strong> 11
Jordbearbetning<br />
1<br />
www.greppa.nu<br />
Plöjning med tiltpackare på sandjord.<br />
Tiltpackaren har lyfts vissa drag<br />
Bakgrund:<br />
Plats: Vallåkra<br />
Datum: 20060315<br />
Jordart: Lättlera<br />
Lutning: 5 grader<br />
Åtgärder:<br />
• Plöjning sker vinkelrätt mot lutningen för att bromsa<br />
erosionen.<br />
• Under året har återpackning och tilljämning med<br />
tiltpackare uteslutits i vissa drag. Detta för att ge<br />
en grövre struktur som kan bromsa och magasinera<br />
mer vatten, dvs minska erosionen.<br />
Resultat:<br />
På grund av den snabba och kraftiga snösmältningen<br />
blev erosionen mycket kraftig detta år. Därför är det<br />
svårt att säga hur bra effekten blev. Lantbrukarens<br />
erfarenheten säger att den vinkelräta plöjningen har<br />
minskat erosionen tidigare år.
Höstharvning ökar risken för<br />
erosion<br />
Bakgrund:<br />
Plats: Åstorp<br />
Datum: 20060315<br />
Jordart: Lättlera<br />
Lutning: 2 grader<br />
Kommentar:<br />
• Fältet har plöjts på hösten och höstharvats. Denna<br />
fina struktur har främjat ytavrinningen och skapat<br />
erosion.<br />
• Stående vatten på en del av fältet där dräneringen<br />
inte fungerat tillräckligt bra.<br />
• Trots mycket liten lutning har det stående vattnet<br />
satt igång ytavrinningen som orsakat erosion.<br />
Åtgärder:<br />
• Se över dräneringen.<br />
• Skjut upp harvningen till våren.<br />
• Prova med reducerad bearbetning.<br />
Jordbearbetning<br />
Åtgärder för att förhindra <strong>ytvattenerosion</strong> 1
Jordbearbetning<br />
Erosion trots grov struktur<br />
Bakgrund:<br />
Plats: Åstorp<br />
Datum: 20060315<br />
Jordart: Lättlera<br />
Lutning: 2 grader<br />
Kommentar:<br />
Mycket påtaglig erosion efter snösmältning<br />
och kraftigt regn. Den grova strukturen har<br />
inte hjälpt.<br />
Åtgärder:<br />
• Bevuxen mark över vintern<br />
• Vårplöjning<br />
• Erosionen har startat på grund av att en<br />
brunn inte kunde svälja allt vatten. Se<br />
därför över dräneringssystemet i en<br />
sådan situation.<br />
• Rensa brunnen<br />
1<br />
www.greppa.nu<br />
Erosion trots vinkelrät plöjning.
Erosion i anlagda körspår<br />
Bakgrund:<br />
Plats: Anderslöv<br />
Datum: 20050410<br />
Jordart: Mellanlera<br />
Lutning: 10 grader<br />
Kommentar:<br />
I fältet nedan har erosion uppstått i körspåren. Fältet<br />
till höger har dock inte drabbats lika hårt. Tänkbara<br />
orsaker till detta är att fältet nedan har höstbekämpats<br />
vilket har orsakat spår. Möjligtvis har detta fält även<br />
utsatts för större packning än det högra.<br />
Åtgärder:<br />
• Minska packningen<br />
• Om möjligt inte utföra ogräsbekämpning på hösten.<br />
Jordbearbetning<br />
Åtgärder för att förhindra <strong>ytvattenerosion</strong> 1
<strong>Greppa</strong> Näringen är en stor samordnad satsning mellan Jordbruksverket, länsstyrelserna, LRF och en mängd<br />
företag inom lantbruks<strong>näringen</strong> för att minska förluster av växtnäring och bekämpningsmedel till våra vatten.<br />
Denna skrift är en bilddokumentation över <strong>ytvattenerosion</strong> och är i första hand framtagen för att ingå<br />
i <strong>Greppa</strong> Näringens rådgivningsmoduler Fosforstrategi, Bekämpningsstrategi och Markpackningsstrategi.<br />
Henrik Nätterlund från HIR Malmöhus har tagit fram materialet på beställning av Jordbruksverket.<br />
www.greppa.nu • tel 0771-573 456
