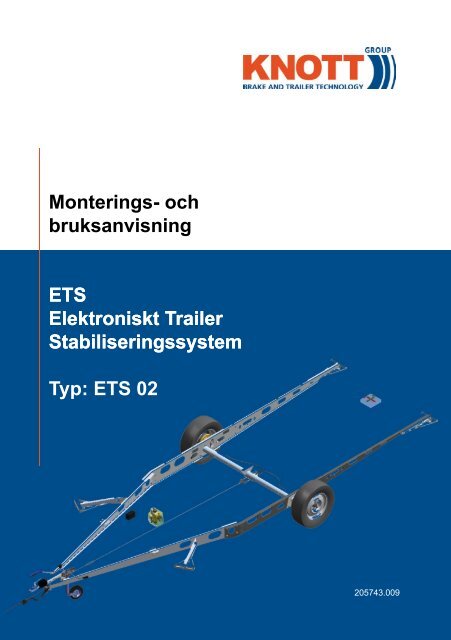

Katalog/monteringsanvisning.

Monterings- och

bruksanvisning

ETS

Elektroniskt Trailer Trailer

Stabiliseringssystem

Typ: ETS 02

205743.009

Innehåll

1. Allmänt........................................................................................4

1.1. Tillverkare.................................................................................... 4

1.2. Godkännande.............................................................................. 4

1.3. Garanti.........................................................................................4

2. Funktion......................................................................................5

2.1. Användning..................................................................................5

2.2. Helbild..........................................................................................5

2.3. Leveransomfång..........................................................................6

2.4. Funktionssätt............................................................................... 7

2.5. Kriterier för dimensioneringen.....................................................8

2.6. Tekniska data.............................................................................. 9

3. Säkerhetshänvisningar........................................................... 10

3.1. Ändamålsenlig användning....................................................... 10

3.2. Säkerhetskoncept......................................................................10

3.3. Felaktiga användningar.............................................................10

3.4. Brandfara...................................................................................11

3.5. Mekaniska faror.........................................................................11

3.6. Miljöskydd..................................................................................11

3.7. Restrisker.................................................................................. 11

3.8. Riktlinjer.....................................................................................11

4. Montering................................................................................. 12

4.1. Förutsättningar.......................................................................... 12

4.1.1. Val av systemkonfigurationen...............................................................12

4.1.2. Kontroll av det passande ETS-systemet.............................................. 13

4.2. Montering...................................................................................14

4.2.1. Förberedelser........................................................................................14

4.2.2. Monteringsområde för ETS-komponenterna........................................ 15

4.2.3. Montering av ETS-ventilblocket............................................................15

4.2.4. Montering av styrcylindern....................................................................22

4.2.5. Montering av bromsslangen................................................................. 28

4.2.6. Montering av sensorn...........................................................................31

4.2.7. Montering av kablaget.......................................................................... 32

4.2.8. Montering av indikerings-LED.............................................................. 36

2 Monterings- och bruksanvisning ETS Typ ETS02 14.05.2009 V1.2

4.2.9. Montering av övertäckningen till ETS-ventilblocket..............................41

4.2.10. Avluftning av installationen...................................................................42

4.2.11. Avslutande kontroller............................................................................ 43

5. Manövrering............................................................................. 45

5.1. Koppling.....................................................................................45

5.2. Frånkoppling..............................................................................45

5.3. Indikeringar................................................................................46

6. Underhåll.................................................................................. 47

6.1. Översikt......................................................................................47

6.2. Rengöring.................................................................................. 47

6.3. Optisk kontroll för att se om det har uppstått någon skada....... 47

6.4. Optisk kontroll för att se om det har uppstått korrosion och att

kontakterna är korrekt fästa...................................................... 48

6.5. Kontroll av bromsvätskan..........................................................48

6.6. Byte av bromsvätskan...............................................................48

6.7. Kontrollera styrcylindern och utjämningsvågen.........................49

6.8. Felsökning................................................................................. 50

6.9. Serviceinformationer..................................................................52

V1.2 14.05.2009 Monterings- och bruksanvisning ETS Typ ETS02 3

1. Allmänt

1.1. Tillverkare

Knott GmbH

Obingerstrasse 15

D-83125 Eggstätt GERMANY

Tel. +49 8056 906-0 Fax. +49 8056 906-106

Email: info@knott.de www.knott.de

1.2. Godkännande

KNOTT ETS02 är typgodkänd och ett allmänt typgodkännande

(ABE) har tilldelats för Tyskland. Ett speciellt godkännande

genom en bilprovare är inte nödvändig.

1.3. Garanti

Ha alltid med det allmänna typgodkännandet (ABE) i

fordonet!

KNOTT ETS02 är konform med följande föreskrifter:

– ECE R13 bilaga 18

– ECE R13-H, bilaga 8

– ECE R79, bilaga 6

Dessutom provades och godkändes systemet enligt direktivet

om elektromagnetisk kompatibilitet ECE R10.

I synnerhet följande punkter leder till att alla anspråk på garanti

slocknar samt till att alla anspråk på ansvarighet utesluts:

– Förändringar på systemet.

– Användning av andra delar än originaldelar från KNOTT.

– När monterings- och bruksanvisningen inte åtföljs.


2. Funktion

2.1. Användning

Det ETS-systemet ETS02 kompletterar en befintlig mekanisk

påskjutsbromsanordning för att aktivt ingripa i bromsningen för

att stabilisera fordonskombinationen.

Mål:

Avlasta föraren i kritiska situationer genom aktiva

stabiliseringsingrepp och på så vis undvika olycksfall.

2.2. Helbild


2.3. Leveransomfång

Position Stycketal Benämning

1 1 Styrcylinder

2 1 ETS-ventilblock kpl.

3 1 Förlängning bromskoppling M10/M10 35 mm

4 1 Hållare kpl. för indikerings-LED

5 1 Konsol för ETS-ventilblock kpl.

(konsol och förstärkning)

6 1 Bygelskruv effektiv höjd 60 mm effektiv bredd 74

mm för konsol





9 1 Kablage (med indikerings-LED)

10 1 Sensor kpl.

11 1 Monterings- och bruksanvisning

12 20 Kabelklammer

13 1 Bromsslang M10x1 utanpå 4500 mm

14 20 Kabelband 3,5 x 140

15 20 Rörklammer (för bromsslang)

16 8 Expanderande nit

17 2 Sexkantsskruv M10x16

18 2 Sexkantsskruv M10x60

19 1 Sexkantsmutter M10

20 1 Låsmutter M14



23 4 Bricka A10,5

24 5 Bricka A13


2.4. Funktionssätt

En accelerationsavkännare, som är monterad på släpvagnen,

signalerar den aktuella accelerationen i båda riktningarna, vilket

tillåter datorn att beräkna den aktuella statusen för släpvagnens

körstabilitet.

Kärnan i systemet utgörs av pump-/ventilblocket, som

tillsammans med datorn utgör en enhet. Den omfattar en

mikropump, som fyller en vatten-ackumulatorkolv. Ur denna

reservoar aktiveras styrcylindern på axeln inom mindre än

millisekunder.


När styrdatorn identifierar ett instabilt körtillstånd, så utsätts

styrcylindern på axeln för hydrauliskt tryck och spänner åt de

mekaniska hjulbromsarna via hjulbromsvajrarna.

Genom att spänna åt hjulbromsarna bromsas släpvagnen lätt,

fordonskombinationen sträcks och släpvagnen stabiliseras.

När fordonskombinationen har stabiliserat sig, lämnas

styrcylindern på axeln åter i sitt viloläge.

2.5. Kriterier för dimensioneringen

Följande kriterier tjänar som bas för dimensioneringen av

systemet:

– Släpvagn som ett autonomt system.

– Gränssnitten reducerar sig till kopplingskulan och en 13-polig

släpvagnsstickkontakt (kontaktens max. belastbarhet 10A).

– Konsekvent åtskiljande av bromsanordning och stabilisering

– Konventionell mekanisk påskjutsbromsanordning som

återgångsnivå.

– Fail-Safe-konception, dvs. vid systemavbrott påverkas

släpvagnens bromsförhållande inte negativt.

– Föraren informeras om viktiga tillstånd genom en

signalanordning.


2.6. Tekniska data

Monteringsställe Fordonsram på fjädrad axel

Försörjningsspänning 9 – 16V DC

Max. ingångsström 6 A

Område driftstemperatur -20°C till 65°C

Driftsmedium Bromsvätska DOT4

Vikt ETS-ventilblock 5 kg

Styrcylinder 1,2 kg

Andra komponenter, totalt 2,5 kg


3. Säkerhetshänvisningar

ETS-systemet får användas endast tillsammans med KNOTT

komponenter.

3.1. Ändamålsenlig användning

ETS-systemet är ett säkerhetssystem för att utrusta släpvagnar /

husvagnar med en mekanisk påskjutsbromsanordning som

kan användas lika väl tillsammans med singel- som med

tandemaxlar.

Det identifierar automatiskt kritiska pendelrörelser och

stabiliserar vid behov fordonskombinationen genom ett målriktat

bromsingrepp på släpvagnen.

ETS-systemet fungerar bara vid släpvagnar / husvagnar med

styv dragstång.

3.2. Säkerhetskoncept

Den mekaniska påskjutsbromsanordningen är strikt skild från

alla styrkretsarna.

Om fordonets dator skulle bortfalla helt, så placeras

styrcylindern i utgångsläget med hjälp av återgångsfjädrar, vilket

leder till att hjulbromsarna friges. Genom att hjulbromsarna är

sammanbundna med den mekaniska påskjutsanordningen via

en koppling, förblir släpvagnens bromsanordning även då fullt

funktionsduglig.

Styrdatorn förfogar över ett utstuderat säkerhetskoncept och

övervakar själv att den fungerar korrekt.

3.3. Felaktiga användningar

Det högre säkerheten som ges tack vare ETS får inte förleda

dig till att ta någon säkerhetsrisk. Körhastigheten måste

alltid anpassas till väderleken och körbanans och trafikens

förhållande.


3.4. Brandfara

SE UPP!!

Brandfara!

Den varaktiga pluspolen på dragfordonets 13-poliga stickdosa

måste säkras med hjälp av en säkring på minst 10A.

3.5. Mekaniska faror

SE UPP!!

Risk för krossning!

Strömförsörjningen får etableras först EFTER monteringen.

Stoppa inte in fingrarna i styrcylinderns rörelsezon.

3.6. Miljöskydd

FARA!

Risk för att förorena miljön genom förorening av

grundvattnet!

Bromsvätskor får inte hamna i avloppskanaler eller tappas av i

det fria!

3.7. Restrisker

3.8. Riktlinjer

Släpvagnens körstabilitet och ETS-systemets effektivitet beror

i stor grad på däcktrycket, däckens skick och tyngdpunkten på

släpvagnens uppbyggnad (förhöjd risk för att tippa).

Under monteringen av ETS-systemet måste de tekniska och

administrativa föreskrifter som gäller i det land, där fordonet

godkänns första gången, åtföljas.


4. Montering

4.1. Förutsättningar

4.1.1. Val av systemkonfigurationen

ETS-systemet ETS02 lämpar sig för att utrusta släpvagnar/

husvagnar med singel- eller med tandemaxel.

Släpvagn med singelaxel:

Singelaxel med utjämningsvåg

och monterad ETS-styrcylinder

(fall I)

Släpvagn med tandemaxel:

Vid släpvagnar med

tandemaxel skiljer man mellan

två typer:

– Tandem med

centralutjämning:

Bromskopplingen förgrenar

sig på bromsvajrarna via en

centralutjämning (bild fall II

a), eller

Fall I Singelaxel med utjämningsvåg och

monterad ETS-styrcylinder

Fall II a) Tandem med centralutjämning


– Tandem med axelvisa

utjämningsvågar:

Bromskopplingen förgrenar

sig på bromsvajrarna via

axelvisa utjämningsvågar

(bild fall II b).

Fall II b) Tandem med axelvisa

utjämningsvågar

Väj den systemkonfiguration som finns på din släpvagn och

ge akt på att montera styrcylindern på axeln korrekt, så som

det beskrivs härefter.

4.1.2. Kontroll av det passande ETS-systemet

Kontrollera området för den tillåtna totalvikten.

Kontrollera även den minsta krävda tomvikten för

släpvagnen / husvagnen.

enligt följande tabell:

Singelaxel- och

tandemsläpvagn

med

centralutjämning

Tandemsläpvagn

med axelvisa

utjämningsvågar

Viktområde för

släpvagn med en

tillåten totalvikt

på

Minsta krävda

tomvikt för

släpvagnen

KNOTT

hjulbromsar

(typbeteckning

på baksidan av

hjulbromsen)

ETS02 - 001 ETS02 - 101 750 - 1000 kg 500 kg 16-1365

ETS02 - 001 ETS02 - 101 1001 - 1400 kg 750 kg 20-2425/1;

25-2025

ETS02 - 002 ETS02 - 102 1401 - 1800 kg 1000 kg 20-2425/1;

25-2025

ETS02 - 003 ETS02 - 103 1801 - 2400 kg 1400 kg 20-2425/1;

25-2025

ETS02 - 004 ETS02 - 104 2401 - 3500 kg 1800 kg 20-2425/1;

25-2025

Kontrollera, att det ETS-system som passar till din släpvagn

finns.

Vid oklarheter, kontakta din försäljare.


4.2. Montering

4.2.1. Förberedelser

Innan monteringen påbörjas, justera parkeringsbromsen på

släpvagnen.

Säkra hjulen med justerkilar.

Säkra släpvagnen mot att kunna tippa under monteringen:

– genom att koppla den till ett dragfordon eller

– med hjälp av utdragsstöden resp. med stöd framtill och

baktill på ramen.

Monteringen av ETS-komponenterna sker i följande

ordningsföljd (se följande kapitel):

Monteringsföljd

ETS-komponent Anmärkning Se kapitel

1. ETS-ventilblock 4.2.3

2. Styrcylinder Säkerhetsrelevant

byggdel! Vi

rekommenderar

montering genom en

verkstad!

4.2.4

3. Bromsslang Säkerhetsrelevant

byggdel! Vi

rekommenderar

montering genom en

verkstad!

4.2.5

4. Sensor 4.2.6

6. Kablage 4.2.7

7. Indikerings-LED 4.2.8

8. Övertäckning på ETSventilblocket

4.2.9

VARNING!

Möjliga faror genom släpvagnens instabilitet!

Det är förbjudet att borra och att svetsa på släpvagnens ram

och på dragstången!


4.2.2. Monteringsområde för ETS-komponenterna

4.2.3. Montering av ETS-ventilblocket

ETS-ventilblockets monteringsläge: Lämpliga och skyddade

ställen i horisontalt läge mellan påskjutsanordningen och axeln,

valvis

a) i släpvagnens uppbyggnad, t.ex. under sittbänken i en

husvagn

b) med konsolen direkt på släpvagnens dragstång.


a) Montering i släpvagnens uppbyggnad

På det valda stället, borra två hål med en Ø 12 - 13 mm och

med ett avstånd på 50 mm, se följande skiss.

Bestäm borrhållens position i samråd med tillverkaren av

släpvagnen, eftersom speciellt i husvagnar har ström-/

vattenledningarna ofta förlagts i golvet.

VARNING!

Möjliga faror genom fel på installationen med flytande gas!

Det är INTE tillåtet att montera ETS-systemet i närheten av

gasinstallationen!

För att senare kunna förlägga ledningarna korrekt, ska det

snedstreckade området omkring ETS-ventilblocket hållas fritt.

Med hjälp av två sexkantsskruvar M10x60 med bricka,

skruva ihop ETS-ventilblocket underifrån med golvet.

Åtdragningsmoment 45 Nm.

Bild: Borrbild för fastsättning av ETS-ventilblocket med inritade minsta avstånd till kanterna

(sett underifrån)


) Montering med hjälp av konsol direkt på släpvagnens

dragstång

Ta bort eventuell befintlig övertäckning av dragstången enligt

uppgifterna från tillverkaren av släpvagnen.

SE UPP!!

Risk för olycksfall genom bristfällig bromsanordning!

Mellan konsolen och påskjutsanordningen måste det finnas ett

fritt utrymme, som är ett tillräckligt stort för att handbromsens

spak ska kunna svängas bakåt obehindrat.

Kontrollera det fria måttet enligt följande skiss.

Fritt utrymme mellan konsolen och påskjutsanordningen

Konsolen består av två delar: konsolen och förstärkningen.


Placera konsolen underifrån

på den högra dragstången.

Stick in förstärkningen

under konsolens platta,

så att de båda nabbarna

på sidan är i kontakt med

dragstångens nabb inuti.


Stick in bygelskruvarna med

passande längd uppifrån

genom konsolens och

förlängningens borrhål.

Skruva på de självlåsande

muttrarna M10 på

bygelskruvarnas ändar.

Dra åt jämnt med ca

45 +5 Nm.

Montera ETS-ventilblocket

på konsolen. För detta,

placera ETS-ventilblocket

uppifrån på konsolen.

Färdigmonterad konsol med förstärkning på

dragstången

HÄNVISNING!

Ge akt på monteringsriktningen! Kabelutgång bakåt.


Med hjälp av två

sexkantsskruvar M10

x16 med brickor A10,5,

skruva ihop ETSventilblocket

underifrån

med förstärkningen

och konsolen.

Åtdragningsmoment 50 –

55 Nm.

Efter att ha monterat ETS-ventilblocket:

Monterat ETS-ventilblock på konsolen på

dragstången

Kontrollera att handbromsens spak kan manövreras utan

hinder. För detta, skjut släpvagnen/ husvagnen bakåt för

hand på en plan yta och manövrera samtidigt handbromsen.

SE UPP!!

Risk för olycksfall genom att släpvagnen rullar iväg!

Under denna kontroll, se till att det fria utrymmet är tillräckligt

stort för att du utan risk ska kunna stoppa släpvagnen, även om

parkeringsbromsen inte skulle fungera.

Återgångsautomatiken gör att handbromsens spak nu åter

svänger bakåt av sig själv. Under detta får dess rörelse på inga

villkor förhindras av något föremål.

Risk för olycksfall genom icke korrekt fungerande

bromsanordning!

I handbromsspakens bakersta läge måste det finnas att minsta

avstånd på 50 mm till alla eventuellt befintliga byggdelar.

Kontrollera också att stödhjulet har ett tillräckligt stort

utrymme och att det fungerar korrekt, så att du senare kan

rangera släpvagnen utan problem.



4.2.4. Montering av styrcylindern

Förberedelse:

Säkra släpvagnen med hjälp av justerkilar.

Lossa parkeringsbromsen.

Lossa förbindelsen mellan hjulbromsvajrarna och

bromskopplingens utjämningsvågar (kontermuttrarna

återanvänds).

Ta bort hjulbromsvajrarna från axlarnas vajerbärlager.

Gäller för släpvagn med singelaxel:

Montera styrcylindern enligt följande skiss på axelns

vajerbärlager. För detta, med hjälp av låsmuttern M12 och en

bricka A13, skruva ihop styrcylindern på den främre änden

med bärlagret. Åtdragningsmoment 80 +5 Nm.

Gäller för släpvagn med singelaxel


Gäller för släpvagn med tandemaxel:

Montera styrcylindern så, som det beskrivs för släpvagn med

singelaxel, men på axeln längst fram.

HÄNVISNING!

För att förhindra att kolven vrids samtidigt som låsmuttern

skruvas åt, kan den hållas fast i lämplig ände med hjälp av en

insexkantnyckel av storleken 5 mm.

Gäller för släpvagn med tandemaxel och centralutjämning


Gäller för släpvagn med tandemaxel med axelvis utjämning

För att kunna skruva ihop hjulbromsvajrarna med det bakre

bärlagret:

Demontera provisoriskt återgångsfjädrarna.

HÄNVISNING!

Eftersom återgångsfjädrarna utövar en fjäderkraft på endast

ca 20 N, är det möjligt att montera och demontera dem

manuellt utan något hjälpverktyg.

Demontera fjädrarnas bakre

ände åt sidan.

Låt fjädrarna hänga ner fritt

från det främre bärlagret.

Fjädrarna är utdragna manuellt ca 10 mm


Dra styrcylindern bakåt för

hand ända till anslaget.

Trä på brickorna A13 på

hjulbromsvajrarna.

Stick in hjulbromsvajrarna

genom det bakre bärlagret.

Säkra hjulbromsvajrarna

med kontermuttrarna.

Åtdragningsmoment 30 Nm

Utdragen styrcylinder

expanderad styrcylinder med monterade hjulbromsvajrar (sett i genomskärning)

HÄNVISNING!

På hjulbromsvajrarnas gängade rör måste ovillkorligen

mellanbrickor A13 (på bilden visade i röd) läggas under, så att

vajerhylsorna stöds korrekt i bärlagrets långhål.


Tryck med handkraft åter

ihop styrcylindern med

inhängda hjulbromsvajrar

ända till anslaget.

Montera åter

återgångsfjädrarna så som

visas på bilden.

Styrcylinder med monterade hjulbromsvajrar

åter i sammanskjutet tillstånd

Montering av återgångsfjädrarna

Bild på den monterade styrcylindern

med hjulbromsvajrar och åter monterade

återgångsfjädrar

Förbind åter hjulbromsvajrarna med utjämningsvågen.


Under detta måste säkerställas, att bromskopplingen är

monterad utan spel och utan att vara förspänd.

För detta kan det vara till hjälp att kort aktivera

parkeringsbromsen och sedan åter lossa den, för att i förväg

undvika att komponenterna fastnar.

Utjämningsvågen måste stå lodrätt gentemot bromskopplingen.

Helbild på den monterade styrcylindern på axeln

Om bromskopplingens längd inte längre skulle vara tillräcklig för

att kunna ansluta hjulbromsvajrarna till utjämningsvågen:

Montera den bifogade

förlängningen (blå) mellan

bromskopplingen och

toppgaffeln så som det

visas på bilden härefter.

Kontra skruvkopplingen

mellan bromskopplingen

och förlängningen samt

mellan förlängningen och

toppgaffeln med hjälp av

Förlängning


sexkantsmuttrarna M10

(gul). Åtdragningsmoment

45 +5 Nm; minsta

inskruvningsdjup vardera

15 mm.

4.2.5. Montering av bromsslangen

VARNING!

Risk för att förorena miljön genom bromsvätska som rinner

ut!

Bromsslangen får aldrig på något villkor vikas.

Minsta installationsradie 75 mm.

Vid styv förläggning på golvet: 50 mm.

Bromsslangen får aldrig skavas, i synnerhet inte vid

genomföringarna.

Bromsslangen måste förläggas så som visas på skissen, så att

den gör en stor båge om styrcylindern och kan röra sig fritt när

cylindern aktiveras.


Ta bort låspluggarna på

styrcylindern och på ETSventilblocket

och kasta dem

enligt gällande föreskrifter.

Förbind bromsslangen

med anslutningen på

styrcylindern med hjälp

av sexkantsskruven M10.

Åtdragningsmoment 15 +3

Nm.

Förlägg bromsslangen

från styrcylindern ända till

ETS-ventilblocket längs

släpvagnens ram resp. på

släpvagnens/ husvagnens

underrede.

Anslutning av bromsslangen på styrcylindern


Fäst bromsslangen

var 300:e mm med en

rörklammer.

Förbind bromsslangen

med anslutningen på ETSventilblocket

med hjälp

av sexkantsskruven M10.

Åtdragningsmoment 15 +3

Nm.

När bromsslangen är för lång:

Anslutning av bromsslangen på ETSventilblocket

Rulla upp bromsslangen.

Fäst slangrullen med flera rörklammer resp. kabelband på ett

skyddat ställe.


4.2.6. Montering av sensorn

Sensorns monteringsposition: På släpvagnens längsaxel så

långt bak på axeln som möjligt, men maximalt 4 000 mm bakom

axelns mitt.

Den optimala positionen för sensorn befinner sig 3 000 mm

bakom axelrörets mitt.

HÄNVISNING!

Ge akt på sensorns orientering!

Pilen på sensorhuset måste visa framåt i färdriktningen!

Kabelutgången visar då även framåt mot axeln.

Montera sensorhuset med lämpliga skruvar (ingår inte i

leveransen) på undersidan av släpvagnen.

Fäst sensorkabeln ända fram till stickkopplingen med hjälp

av en kabelklammer.


Bild underifrån på sensorn som är markerad på släpvagnen (röd pil = färdriktning).

4.2.7. Montering av kablaget

SE UPP!!

Risk för brand genom kortslutning!

Anslut inte ETS-systemet utan säkring!

Anslut aldrig ETS-systemet direkt till ett bilbatteri!

SE UPP!!

Risk för kortslutning genom icke korrekt kabeldragning!

När den elektriska installationen genomförs, akta på att

utförandet är korrekt:

– under förläggningen av ledningarna

– under anslutningen av ledningarna


SE UPP!!

Risk för kortslutning genom skadad kabel!

Använd endast den bifogade kabeln!

Ledningarna får inte förläggas över skarpkantiga hörn!

Använd kantskydd!

Ledningarna får inte förläggas i närheten av apparater, vars

temperaturer överstiger 50°C.

Respektera ett minsta avstånd på 10 cm till ledningar som leder

nätspänning (230V ~)!

Stick in kablaget på ETS-ventilblocket.

Kablaget förgrenar sig i tre olika kablar:

a) Sensorkabel (till sensorn resp. till stickkopplingen på

sensorn)

b) Kabel med indikerings-LED (till monteringspositionen för

indikerings-LED på släpvagnens dragstång)

c) Elektrisk kabel (till fördelarlådan)

Förlägg kablarna provisoriskt till de beträffade

slutpositionerna.

Om kablarna måste ledas genom golvet eller en vägg, så måste

positionen för kabelgenomföringen fastläggas i samråd med

tillverkaren av husvagnen.

– Borra ett hål i husvagnens ( Ø 15 mm)

– Stick igenom kabeln

– Täta hålet i husvagnens golv (silikonkautschuk)


Schema på kabeldragningen

HÄNVISNING!

Vid den elektriska installationen i släpvagnen får belysningens,

den kopplade strömförsörjningens och den permanenta

strömförsörjningens massor INTE sammanbindas.

a) Förläggning av sensorkabeln (till stickkopplingen på

sensorn)

Förlägg sensorkabeln ända fram till sensorn stickkoppling.

Stick in sensorkabelns kontakt i sensorns stickkoppling.

Fäst sensorkabeln var 300:e mm med en kabelklammer.

Rulla ihop överflödig kabel till en rulle och fäst rullen med

flera rörklammer på ett skyddat ställe.


) Förläggning av kabel med indikerings-LED

Förlägg kabeln med indikerings-LED ända fram till

monteringspositionen indikerings-LED på släpvagnens

dragstång.

Fäst kabeln med indikerings-LED var 300:e mm med en

kabelklammer.

c) Förläggning av elektrisk kabel (till fördelarlådan)

Förlägg den elektriska kabeln ända fram till släpvagnens /

husvagnens fördelarlåda.

Fäst den elektriska kabeln var 300:e mm med en

kabelklammer.

HÄNVISNING!

Fördelarlådan och trådfärgerna är INTE normerade!

Funktionen av de olika trådarna återfinns i bruksanvisningen

från släpvagnen/husvagnen. Anslutningsschema 13-pol. / 12V

Anslut den elektriska kabeln till fördelarlådan, för detta

– förbind den vit-röda ledaren (massa) från ETSkabeln

i fördelarlådan med den kopplade massan från

släpvagnens kabel (pin 11) i fördelarlådan.

– förbind den blå-vita ledaren (plus 12V) från ETS-kabeln

i fördelarlådan med den kopplade plus från släpvagnens

kabel (pin10).



Kontrollera anslutningarna.

Kontroll av anslutningarna:

Stick in den 13-poliga släpvagnsstickkontakten i

dragfordonet.

Koppla in dragfordonets tändning.

Kontrollera att belysningsinstallationen för släpvagnen/

husvagnen fungerar korrekt.


Kontrollera att de elektriska förbrukarna på / i släpvagnen

fungerar korrekt.

Kontrollera LED i indikerings-LED på släpvagnens dragstång.

se Indikeringar, sida 46.

4.2.8. Montering av indikerings-LED

Monteringsposition för indikerings-LED: Framtill och väl

synlig på släpvagnens dragstång. Välj monteringspositionen

så, att indikerings-LED befinner sig inom synområde på

påskjutsanordningens manöverelement under kopplingen.

De finns två monteringsfall:

a) Dragstång utan skyddshuv

b) Dragstång med skyddshuv

a) Montering på dragstång utan skyddshuv

Montera indikerings-

LED först i den bifogade

hållaren. För detta, stick

in LED i hållaren tills LED

skjuter ut upptill ca 6 mm.

Skjut över täckplåten på

sidan.


Skjut över täckplåten med

markeringen.

Skruva ihop hela paketet

med hjälp av de båda

skruvarna med platt huvud

M3.

Därmed är indikerings-LED

säkert monterad i hållaren.

Montera ihop

indikerings-LED med

påskjutsanordningen. För

detta lossa skruvförbandets

vänstra bakre skruv mellan

påskjutsanordningen och

dragstången.

Skruva ihop

indikerings-LED med

påskjutsanordningen och

dragstången.

HÄNVISNING!

Låsmutter

Använd en ny låsmutter!

Den måste uppvisa samma hållfasthetsklass som den skruv

den hör ihop med (se markeringen på skruvhuvudet).


HÄNVISNING!

Innan färden påbörjas måste skruvförbandets

åtdragningsmoment kontrolleras med hjälp av en

momentnyckel.

Skruv Hållfasthetsklass Åtdragningsmoment

M12 8.8 80 Nm

M12 10.9 115 Nm

M14 8.8 125 Nm

M14 10.9 180 Nm



SE UPP!!


Kabeln får aldrig skavas, dras över vassa kanter eller klämmas.

b) Montering på dragstång med skyddshuv

När indikerings-LED monteras i skyddshuven, behövs från den

bifogade hållaren endast den markerade täckplåten.

Ta av skyddshuven så, som tillverkaren av släpet anger det.

Borra tre hål i den avtagna skyddshuven enligt följande skiss:

– två borrhål Ø 3 - 3,5 mm

– ett borrhål Ø 16 - 17 mm

HÄNVISNING!

För att rita in borrpositionerna, t.ex. med blyertspenna, använd

den markerade täckplåten till indikerings-LED (inritat med

punkter) som schablon.


Stick in kabeln med indikerings-LED underifrån genom

borrhålet Ø 16 - 17 mm.

Skjut täckplåten med markeringen över LED och dra åt

muttern för hand.

Stick in de båda skruvarna

med platt huvud M3

ovanifrån genom täckplåten

och skyddshuven.

Sätt i mellanbrickorna

underifrån.

Skruva ihop skruvförbandet

för hand med hjälp av

låsmuttern.

Fäst åter skyddshuven

enligt angivelserna från

tillverkaren av släpvagnen.

Rulla ihop överflödig kabel

till en rulle och fäst rullen


med flera rörklammer på ett

skyddat ställe.

SE UPP!!

Bild underifrån

Färdig monterad indikerings-LED sedd

uppifrån.

Färdig monterad indikerings-LED sedd

underifrån.


Kabeln får aldrig skavas, dras över vassa kanter eller klämmas.


4.2.9. Montering av övertäckningen till ETS-ventilblocket

1. ETS-ventilblock på konsol på släpvagnens dragstång:

Placera övertäckningen

över ETS-ventilblocket.

Fäst övertäckningen på

konsolen med hjälp av de

sju expanderande nitarna.

Slå in de expanderande

nitarnas spetsar med hjälp

av en hammare.

2. ETS-ventilblock inuti släpvagnens uppbyggnad:

Borra fästhålen för övertäckningen i golvet. För detta

kan övertäckningen användas som borrschablon.

Borrningsdiameter ca 7 mm, borrdjup 15 - 25 mm

Bestäm borrhållens position i samråd med tillverkaren av

släpvagnen, eftersom speciellt i husvagnar har ström-/

vattenledningar ofta förlagts i golvet.

Placera övertäckningen över ETS-ventilblocket.

Fäst övertäckningen på konsolen med hjälp av de sju

expanderande nitarna.

Slå in de expanderande nitarnas spetsar med hjälp av en

hammare.


4.2.10. Avluftning av installationen

SE UPP!!

Risk för olycksfall genom giftig bromsvätska!

Bromsvätskan är giftig och aggressiv!

Ge akt på att hantera bromsvätskan försiktigt!

Dra ur den 13-poliga släpvagnsstickkontakten från

dragfordonet.

HÄNVISNING!

Vi rekommenderar, att låta en verkstad genomföra

avluftningen genom en tryckpåfyllning.

1. Avluftning med befintliga hjälpmedel:

Anslut en passande

uppsamlingsbehållare av

plast till avluftningsskruven.

Öppna avluftningsskruven ett halvt varv.

Stick in den 13-poliga släpvagnsstickkontakten i

dragfordonet.

Vänta tills självtesten har genomförts.

För detta pumpas ETS-ventilblocket först upp till en tillräcklig

trycknivå och när det har uppnåtts, sänds en tryckimpuls som

varar ca 1 sekund till styrcylindern. På så vis spolas luften ut ur

anslutningsslangen.

Dra ur den 13-poliga släpvagnsstickkontakten från

dragfordonet.


Efter en paus på ca 2 sekunder, stick åter i den 13-poliga

släpvagnsstickkontakten.

Upprepa denna procedur ända tills det inte kommer ut någon

luft mer ur styrcylinderns avluftningsskruv.

Dra åt avluftningsskruven med ca 15 Nm

Kontrollera vätskenivån i utjämningsbehållaren och, om

det behövs, fyll på med bromsvätskan DOT4, se Byte av

bromsvätskan .

2. Avluftning med tryckpåfyllning (verkstad):

Skruva av skyddslocket till utjämningsbehållaren på ETSventilblocket.

Anslut en påfyllningsadapter och förbind den med en

påfyllningsapparat.

Utsätt systemet för ett tryck på ca 2,0 bar.

Avlufta med hjälp av styrcylinderns avluftningsskruv, ända

tills det inte syns några luftblåsor mer.

Dra åt avluftningsskruven med ca 15 Nm.

Kontrollera vätskenivån i utjämningsbehållaren och, om det

behövs, fyll på med bromsvätskan DOT4.

4.2.11. Avslutande kontroller

Efter monteringen av ETS:

Kontrollera att indikerings-LED på fordonets dator tänds,

när den 13-poliga släpvagnsstickkontakten sticks in i

dragfordonet.

Med hjälp av den tvåfärgade indikerings-LED kan systemets

aktuella tillstånd observeras. se Indikeringar.

Genomför en testkörning. Under detta, ge i synnerhet

akt på påskjutsbromsanordningens funktion och även på

återgångsautomatiken.

Efter testkörningen, kontrollera:

– hjulbromsarnas temperatur på fälgen, för att se om

märkbart höga temperaturer på mer än 180°C har


uppstått, vilket kan hända till exempel när hjulbromsarna

inte är tillräckligt lossade (varmgång).

– att hjulbromsarna kan fungera utan hinder, för att undvika

varmgång. När hjulen roterar, får det inte höras något

släpljud.

Om färdbromsen skulle behöva en påskjutssträcka på mer än

50 mm under en körning framåt:

Kontrollera bromsanordningen ännu en gång

enligt den speciella inställningsanvisningen för

påskjutsbromsanordningen.


5. Manövrering

5.1. Koppling

HÄNVISNING!

Tillsammans med detta system är det inte tillåtet att

använda en adapterstickkontakt från det 7-poliga uttaget på

dragfordonet till en 13-polig släpvagnsstickkontakt!

Koppla släpvagnen till dragfordonet.

Vrid upp stöden.

Stick in den 13-poliga släpvagnsstickkontakten på

dragfordonet.

Häng in påskjutsbromsens säkerhetsvajer.

Lossa parkeringsbromsen.

Ta bort eventuella stoppkilar.

Koppla in tändningen.

ETS-systemet startar en självtest.

Kontrollera ETS-systemets indikerings-LED.

– LED lyser först RÖD.

– När systemet efter ca 3 sekunder är redo för drift, lyser

LED GRÖN.

När LED lyser GRÖN eller blinkar GRÖN, är

fordonskombinationen redo för körning.

5.2. Frånkoppling

Säkra släpvagnen mot att kunna rulla iväg genom att aktivera

parkeringsbromsen.

Säkra hjulen med stoppkilar.

Lyft dragstången (med stödhjul) och öppna kulkopplingen.

Häng ur påskjutsbromsens säkerhetsvajer.

Dra ur den 13-poliga släpvagnsstickkontakten på

dragfordonet.

Stäng stickdosan.


HÄNVISNING!

När släpvagnen är parkerad, ska den 13-poliga

släpvagnsstickkontakten förvaras i en parkeringsstickdosa.

5.3. Indikeringar

Med hjälp av den tvåfärgade

indikerings-LED kan systemets

aktuella tillstånd observeras.

Indikering Tillstånd Resultat

GRÖN kontinuerligt

ljus

ETS aktiv Allt OK

GRÖN blinkande ETS aktiv eller

bromsinställningen är

bristfällig

RÖD kontinuerligt ljus ETS inaktiv eller

självtesten är ännu

inte genomförd

RÖD blinkande ETS-bromsingreppet

eller självtesten

är aktiv eller

parkeringsbromsen är

ilagd

Möjligt att fortsätta att

köra

Möjligt att fortsätta att

köra

Möjligt att fortsätta

att köra efter det att

parkeringsbromsen

har lossats och

tändningen har

kopplats från under

minst 10 sekunder

LED lyser inte ETS inaktiv Möjligt att fortsätta att

köra


6. Underhåll

6.1. Översikt

Vad? Hur? När? Vad ska göras?

Optisk kontroll Optisk kontroll för Regelbundet Reparation,

av ETS- att se om det har

eventuellt utbyte

komponenterna uppstått någon

skada

Optisk kontroll Optisk kontroll Regelbundet Vid behov,

av den 13-poliga för att se, om

reparera den

släpvagnsstick- det har uppstått

13-poliga

kontakten korrosion eller

släpvagnsstick-

om kontakten är

bristfällig

kontakten.

Kontrollera Kontrollera Varje år Fyll i bromsvätska

bromsvätskan påfyllningsnivån

i ETSventilblockets

DOT4

utjämningsbehållare

Kontrollera Kontrollera om Vartannat år Byt ut

bromsvätskan bromsvätskan

fortfarande är

funktionsduglig

bromsvätskan

Kontrollera Kontrollera om Varefter Vid behov, rengör

styrcylindern och de är kraftigt användnings- styrcylindern och

utjämningsvågen nedsmutsade förhållanden utjämningsvågen

på vajerbärlagret

6.2. Rengöring

Rengör inte den 13-poliga släpvagnsstickkontakten och ETSsystemet

med en högtrycksrengörare!

6.3. Optisk kontroll för att se om det har uppstått någon skada

Kontrollera regelbundet om det har uppstått någon skada på

ETS-komponenterna.


6.4. Optisk kontroll för att se om det har uppstått korrosion och

att kontakterna är korrekt fästa

Kontrollera regelbundet ‌släpvagnens stickförbindning för

att se om det har uppstått korrosion eller om kontakten är

bristfällig.

6.5. Kontroll av bromsvätskan

Kontrollera varje år påfyllningsnivån i ETS-ventilblockets

utjämningsbehållare.

Bromsvätskans pelare måste befinna sig mellan markeringarna

för minimum och maximum.

VARNING!

Risk för olycksfall genom giftig bromsvätska!

Bromsvätskan är giftig och aggressiv! Ge akt på att hantera

bromsvätskan försiktigt!

Vid behov, fyll i bromsvätska DOT4.

Kontrollera vartannat år att bromsvätskan fortfarande är

funktionsduglig.

Vid behov, byt ut bromsvätskan (se följande kapitel).

6.6. Byte av bromsvätskan

1. Byte med befintliga hjälpmedel:


dragfordonet.

Kort efter det att självtesten har börjat, dra ur släpvagnens

stickförbindning.


Ta ur silen.

Sug ur den gamla bromsvätskan så gott som möjligt uppifrån,

t.ex. med en engångsspruta.


Fyll i ny bromsvätska DOT4 ända till markeringen för

maximum.

Sätt tillbaka silen.

Skruva åter på utjämningsbehållarens skyddslock.

Avlufta installationen så, som beskrivet i kapitel 4.2.10.

2. Byte med verkstadsmedel:


dragfordonet.

Kort efter det att självtesten har börjat, dra ur släpvagnens

stickförbindning.


Anslut en påfyllningsadapter.

Förbind påfyllningsadaptern med en påfyllningsapparat.

Utsätt systemet för ett tryck på ca 2,0 bar.

Anslut slangen till en uppsamlingsbehållare till avluftaren.

Öppna avluftningsskruven ett halvt varv.

Spola igenom systemet under ca 10 sekunder.

Dra åt avluftningsskruven med ca 15 Nm.

Ta bort uppsamlingsbehållaren.

Reducera trycket från påfyllningsapparaten.

Skruva av påfyllningsapparaten från utjämningsbehållaren.

Skruva åter på utjämningsbehållarens skyddslock.

6.7. Kontrollera styrcylindern och utjämningsvågen

Beroende på användningsförhållandena, kontrollera

styrcylindern och utjämningsvågen på vajerbärlagret för att

se om de är kraftigt nedsmutsade.

Vid behov, rengör styrcylindern och utjämningsvågen på

vajerbärlagret.


6.8. Felsökning

Indikering Tillstånd Resultat Självhjälp Indikering efter självhjälp Tillstånd efter självhjälp

GRÖN

kontinuerligt

ljus

ETS aktiv Allt OK - - -

GRÖN ETS aktiv eller Möjligt att Justera bromsanordningen enl. den speciella

Blir GRÖN (kontinuerligt ljus) Möjligt att fortsätta att köra

blinkande bromsinställ- fortsätta att köra anvisningen "Inställning och justering av

ningen är

bristfällig

påskjutsbromsanordningen"

RÖD ETS inaktiv Möjligt att - Vänta 10 sekunder

Blir GRÖN (kontinuerligt ljus) Allt OK

kontinuerligt

ljus


är ännu inte

fortsätta att köra - Lossa den 13-pol. släpvagnskabeln från dragfordonet.

- Vänta ca 5 sekunder

Blir GRÖN (blinkande) Bristfällig bromsjustering

genomförd

- Anslut den 13-pol. släpvagnskabeln till dragfordonet Blir RÖD (kontinuerligt ljus) ETS inaktiv

- Optisk kontroll

Möjligt att fortsätta att köra, anlita

- Kontroll av bromsvätskan

en verkstad

RÖD ETS-

Möjligt att - Kontrollera parkeringsbromsen, lossa den vid behov Blir GRÖN (kontinuerligt ljus) Allt OK

blinkande bromsingreppet


är aktiv eller

parkerings-

fortsätta att

köra efter det

att parkeringsbromsen

har

- Koppla från tändningen under minst 10 sekunder

- Koppla åter in tändningen

- Vänta tills självtesten har genomförts

- Kör fordonskombinationen ca 50 m med minst 10 km/h

Blir RÖD (kontinuerligt ljus) ETS inaktiv

Möjligt att fortsätta att köra, sök upp

en verkstad

bromsen är

ilagd

lossats - Kontrollera indikeringen igen

LED

ETS inaktiv Möjligt att - Kontrollera att den varaktiga pluspolen finns, koppla in Börja om felsökningen med hjälp av

lyser

fortsätta att köra tändningen.

denna tabell

inte

- Lossa den 13-pol. släpvagnskabeln från dragfordonet.

- Vänta ca 5 sekunder

- Anslut den 13-pol. släpvagnskabeln till dragfordonet

- Optisk kontroll


För problem som inte kan åtgärdas med hjälp av denna

tabell, sök upp en Knott Service eller en verkstad.


6.9. Serviceinformationer

Vid frågor och problem, besök vår Internetsida www.knott.de

eller vänd dig till följande Knott Service:

Land Företag Tel. Fax.

D Knott GmbH +49 9402 9317-0 +49 9402-9317-99

I KNOTT S.p.A. +39 051 6516445 +49 051 6516336

GB/IRL KNOTT-Avonride Ltd. +44 1283 531541 +44 1283 534840

USA KNOTT Brake Company +1 330 948 0144 +1 330 723 2399

SK KNOTT spol. s.r.o. +421 33 69025-11 +421 33 69025-55

P KNOTT Sp. zo.o. +48 61 2876000 +48 61 2876001

D KNOTT-Sales GmbH +49 5254 805780 +49 5254 805777

RO KNOTT Frâne Osii S.R.L. +40 21 255 1679 +40 21 255 1679

A KNOTT Handelsges. m.b.H. +43 1 714 2222 +43 1 714 2233

HU Autoflex-Knott Kft. +36 76 481515 +36 76 481494

FIN Autoflex-Knott OQ +358 955 2250 +358 955 2260

E Autoflex-Knott Ibérica +34 942 369187 +34 942 369138

DK Bevola A/S +45 57 660640 +45 57 680650

F Éts. Paillard S.A. +33 1 64104880 +33 1 64376781

IL Moshe Wingold Ltd. +972 29 994501 +972 29 994528

NL/B/L Protempo B.V. +31 2437 11711 +31 2437 11703

N Svako A/S +47 67 060600 +47 67 061373

RUS OOO TD Autoflex-Knott Ltd. +7 495 9685810 +7 903 6125356

CH Willy Erny AG +41 5233 72121 +41 5233 73530

S AB Ernst H. Rydahls +46 54 856200 +46 54 851058

TR Teknom Otomotiv Ltd. +90 532 2354093 +90 312 2959855


Knott GmbH

Obingerstrasse 15

83125 Eggstätt

GERMANY

Tel. +49 8056 906-0

Fax. +49 8056 906-106

Email: info@knott.de

www.knott.de

Katalog/monteringsanvisning.

Create successful ePaper yourself

Delete template?

Save as template?
