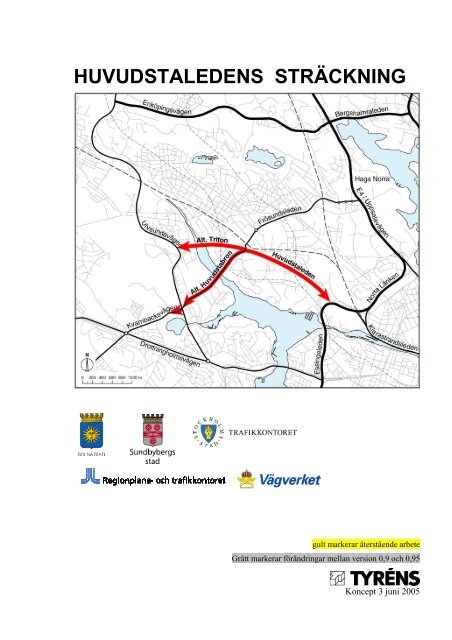

HUVUDSTALEDENS STRÄCKNING<br />
gult markerar återstående arbete<br />
Grått markerar förändringar mellan version 0,9 och 0,95<br />
Koncept 3 juni <strong>2005</strong>
Huvudstaleden<br />
Uppdragsnummer: 208101<br />
Arbetsgrupp:<br />
0,95<br />
Allan Hedman, beställarrepresentant <strong>Solna</strong> <strong>stad</strong><br />
Ann-Christine Källeskog <strong>Solna</strong> <strong>stad</strong><br />
Fredrik Leijonmarck <strong>Solna</strong> <strong>stad</strong><br />
Pierre Savard, Sundbybergs <strong>stad</strong><br />
Niklas Svensson Sundbybergs <strong>stad</strong><br />
Anton Västberg Sundbybergs <strong>stad</strong><br />
Charlotte Rickardsson Sundbybergs <strong>stad</strong><br />
Rolf Gäfvert, Stockholms <strong>stad</strong><br />
Christer Lundin Stockholms <strong>stad</strong><br />
Stig Holmstedt Stockholms <strong>stad</strong><br />
Karin Månsson Stockholms <strong>stad</strong><br />
Staffan Bergström Vägverket<br />
Stig Jonsson Regionplane- och trafikkontoret<br />
Konsultgrupp<br />
Ann Storkitt, uppdragsansvarig, trafik Tyréns AB<br />
Claes Runesson, ers. uppdragsansv. vägutformning Tyréns AB<br />
Catarina Holdar, landskap, miljö Tyréns AB<br />
Frank Ouchterlony, berg Tyréns AB<br />
Ulf Alenius, geoteknik Tyréns AB<br />
Johan Ekvall, ledningar mm Tyréns AB<br />
Karin Strandberg, konstruktion Tyréns AB<br />
Elsa Wendel, vägutformning Tyréns AB<br />
Ingemar Nyberg, trafikutformning Tyréns AB<br />
Stehn Svalgård, trafikanalys Transek AB<br />
2(54)
Innehållsförteckning sid<br />
Förord __________________________________________________________________5<br />
Sammanfattning__________________________________________________________6<br />
1 Inledning ___________________________________________________________9<br />
Tidigare <strong>utredning</strong>ar 9<br />
<strong>Huvudstaledens</strong> funktion 9<br />
Syften med denna <strong>utredning</strong> 10<br />
2 Förutsättningar och begränsningar ____________________________________11<br />
2.1 Omgivande vägnät och kollektivtrafiknät 11<br />
Framtida omgivande vägnät år 2015 11<br />
Omgivande kollektivtrafiknät år 2015 11<br />
2.2 Förbindelser till övergripande vägnät och omgivande <strong>stad</strong>sdelar 11<br />
2.3 Vägstandard 12<br />
Väggeometri 12<br />
Säkerhet i tunnlar 13<br />
Ventilation i tunnlar 13<br />
2.4 Spår i närområdet 13<br />
Spårväg 13<br />
Tunnelbanan 13<br />
Mälarbanan 13<br />
2.5 Omgivning 14<br />
Stads- och landskapsbild, bebyggelse och kulturmiljö 14<br />
Naturvärden, rekreation och friluftsliv 14<br />
2.6 Boende och arbetande 15<br />
3 Utformning av de alternativa vägnätens sträckor _________________________18<br />
3.1 Delar i de alternativa vägnäten 18<br />
3.2 Linje och profil för Huvudstatunneln – gäller båda huvudalternativen 18<br />
Val av alternativ för Huvudstatunneln 19<br />
3.3 Linje och profil för Huvudstabrons förlängning - Alternativ Huvudstabron 21<br />
3.4 Linje och profil för Tritonlänken – Alternativ Triton 22<br />
4 Alternativa vägnät för utbyggnad av Huvudstaleden ______________________23<br />
4.1 Alternativ Huvudstabron 23<br />
4.2 Huvudstaleden i Alternativ Triton 24<br />
5 Konsekvenser för alternativa vägnät ___________________________________26<br />
5.1 Framtida trafikflöden 26<br />
Metod 26<br />
Resultat 26<br />
5.2 Trafikfunktioner 31<br />
Select link för Huvudstatunneln 32<br />
5.3 Vägstandard 34<br />
5.4 Befintligt ledningsnät, kablar, tunnlar, brunnar mm 35<br />
5.5 Markförhållanden 36<br />
Huvudstatunneln – gemensam för de två huvudalternativen 36<br />
Alternativ Huvudstabron 37<br />
Alternativ Triton 37<br />
5.6 Påverkan på omgivningen 38<br />
Huvudstatunneln 38<br />
Alternativ Huvudstabron 38<br />
Alternativ Triton 38<br />
5.7 Påverkan på övrig infrastruktur 40<br />
5.8 Genomförande 40<br />
5.9 Kostnader 41<br />
6 Val av <strong>sträckning</strong> för Huvudstaleden ___________________________________42<br />
Påverkan i närområdet 42<br />
Genomgående trafik 42<br />
Kostnader 42<br />
Planeringsrekommendation 43<br />
0,95<br />
3(54)
7 Utbyggnad av <strong>Huvudstaledens</strong> trafikplatser enligt alternativ Huvudstabron___44<br />
7.1 Trafikplats Karlberg 44<br />
Trafikplats Karlberg – Etapp 1 före E4-länkens utbyggnad 44<br />
Trafikplats Karlberg – Etapp 2 med E4-länken utbyggd 45<br />
7.2 Trafikplats Huvudsta 46<br />
Trafikplats Huvudsta– Etapp 1 46<br />
Trafikplats Huvudsta –Etapp 2 46<br />
7.3 Trafikplats Kvarnbacksvägen 47<br />
Trafikplats Kvarnbacksvägen på Ulvsundavägen - Etapp 1 47<br />
Trafikplats Kvarnbacksvägen på Ulvsundavägen – Etapp 2 47<br />
7.4 Huvudstatunneln, delsträckan Karlberg – Huvudstabron 49<br />
8 Samhällsekonomisk effektberäkningar _________________________________50<br />
8.1 Beräkningsförutsättningar 50<br />
8.2 Resultat 51<br />
8.3 Icke värderade effekter 52<br />
Underlagsmaterial _______________________________________________________53<br />
Bilagor i separat pärm<br />
1 Redovisning från Transek AB<br />
2 Skisser till trafikplatser under arbetets gång<br />
3 Ritningar<br />
0,95<br />
4(54)
Förord<br />
Huvudstaleden var planerad att byggas redan i samband med Essingeledens tillkomst som en viktig<br />
förbindelse till ”Ringen” och inner<strong>stad</strong>en från väst och nordväst. Leden redovisas som regional<br />
huvudväg för utbyggnad under perioden 2000-2015 i den regionala utvecklingsplanen för<br />
Stockholmsregionen (RUFS 2001).<br />
Idag har Uppsalavägen och Drottningsholmsvägen inte kapacitet att ta hand om den omfattande<br />
infartstrafiken från dessa sektorer. Detta medför en omfattande genomfartstrafik på gator som inte är<br />
lämpade för detta ändamål med avsevärda kapacitets-, trafiksäkerhets och miljöproblem som följd.<br />
I december 1996 färdigställdes en översiktlig studie av Huvudstaleden – Tritonbron. Utredningen togs<br />
fram i en kommungemensam projektgrupp med tjänstemän från Stockholm, <strong>Solna</strong> och Sundbyberg.<br />
Med hänsyn till det som hänt de senaste åren har <strong>utredning</strong>en nu setts över. Bland annat är behovet av<br />
bostäder inom regionen stort. Huvudstaleden kan skapa förutsättningar för ett ökat bo<strong>stad</strong>sbyggande i<br />
Stockholm, <strong>Solna</strong> och Sundbyberg.<br />
0,95<br />
Utredningen har beställts av Stockholm <strong>stad</strong>, <strong>Solna</strong> <strong>stad</strong>, Sundbyberg <strong>stad</strong>, Vägverket region<br />
Stockholm samt Regionplane- och trafikkontoret. Utredningen är producerad av Tyréns AB.<br />
5(54)
Sammanfattning<br />
Bakgrund och syfte<br />
Tanken på en Huvudstaled har funnit med i planeringen ända sedan utbyggnaden av Essingeleden på<br />
1960-talet. Ursprungligen tänktes den gå i kort tunnel genom Huvudsta och över Huvudstabron senare<br />
har en lång tunnel under Huvudsta och en nordligare dragning över Bällstaviken, den s.k. Tritonlänken<br />
skissats. Syften med <strong>utredning</strong>en är att föreslå en lokalisering för Huvudstaleden, ge underlag till<br />
kommunernas översiktsplaner, ge bättre planberedskap för Huvudstaleden samt att utgöra underlag för<br />
prövning av investeringsobjektet.<br />
Förutsättningar för framtida vägnät<br />
Vid beräkning av det framtida resandet förutsätts ett omgivande vägnät baserat på vägnätet för år 2015<br />
i Regionplan 2001, RUFS 2015, men att dessutom en förbifart är byggd över Mälaren enligt förslag<br />
Förbifart Stockholm. Klarastrandsleden antas ha tre körfält, två ut från Stockholm och ett in.<br />
Också kollektivtrafiknätet på det i RUFS 2015, vilket innehåller en spårväg till <strong>Solna</strong> men antas vara<br />
kompletterat med Tvärbana Norr till Kista och vidare till Häggvik samt två nya stationer för<br />
pendeltågen vid Solvalla resp. Huvudsta.<br />
Huvudstaleden skall i öster ansluta till Klarastrandsleden och båda körriktningar på Essingeleden.<br />
Västerut skall Huvudstaleden kopplas till Ulvsundavägen antingen vid Kvarnbacksvägen via befintliga<br />
Huvudstabron (nedan kallat Alternativ Huvudstabron) eller vid Karlsbodavägen genom en ny<br />
förbindelse förbi Bällstaviken (nedan kallat Alternativ Triton). Båda alternativen innebär att trafikleden<br />
dras i tunnel under Huvudsta. Trafik från omgivande <strong>stad</strong>sdelar skall kunna nå <strong>Huvudstaledens</strong> båda<br />
riktningar både öster och väster om tunneln under Huvudsta.<br />
0,95<br />
Trafikledens utformning dimensioneras för en hastighet av 70 km/ timme.<br />
Framtida boende och arbetande<br />
Ca 30 000 boende och ca 10 000 arbetande bedöms tillkomma i närområdet mellan år 2000 och 2015.<br />
De antaganden för antalet boende och arbetande i <strong>Solna</strong>, Sundbyberg och Stockholm, som här ligger<br />
till grund för beräkning av trafikflöden är högre än de som gäller för Regional utvecklingsplan 2001 för<br />
Stockholmsregionen. Antalet kan anses motsvara ungefär år 2020.<br />
Skillnad i boende jämfört med RUFS 2015<br />
30%<br />
25%<br />
20%<br />
15%<br />
10%<br />
5%<br />
0%<br />
-5%<br />
-10%<br />
26%<br />
13%<br />
5%<br />
<strong>Solna</strong> Sunbyberg Stockholm Övriga kommuner Totalt Sthlm län<br />
-5%<br />
0%<br />
Skillnad i arbetande jämfört med RUFS 2015<br />
50%<br />
40%<br />
30%<br />
20%<br />
10%<br />
0%<br />
-10%<br />
-20%<br />
38%<br />
26%<br />
5%<br />
-12%<br />
6(54)<br />
<strong>Solna</strong> Sunbyberg Stockholm Övriga kommuner Totalt Sthlm län<br />
0%
Alternativa vägnät för utbyggnad av Huvudstaleden<br />
Båda alternativen kan delas upp i två länkar; en gemensam länk mellan Essingeleden och<br />
Frösundaleden, nedan kallad Huvudstatunneln och en särskiljande länk mellan Frösundaleden och<br />
Ulvsundavägen.<br />
För Huvudstatunneln har tre olika <strong>sträckning</strong>ar mellan Essingeleden och trafikplatsen vid<br />
Frösundaleden studerats. Markförhållanden i det sydliga alternativet skapar minst problem. Det sydliga<br />
tunnelalternativet kan kopplas antingen till befintliga Huvudstabron och en ny Tritonlänk.<br />
Vägnät i Alternativ Huvudstabron<br />
30%<br />
25%<br />
20%<br />
15%<br />
10%<br />
5%<br />
0%<br />
-5%<br />
-10%<br />
26%<br />
13%<br />
5%<br />
<strong>Solna</strong> Sunbyberg Stockholm Övriga kommuner Totalt Sthlm län<br />
-5%<br />
0%<br />
Vägnät i Alternativ Triton<br />
50%<br />
40%<br />
30%<br />
20%<br />
10%<br />
0%<br />
-10%<br />
-20%<br />
38%<br />
26%<br />
5%<br />
<strong>Solna</strong> Sunbyberg Stockholm Övriga kommuner Totalt Sthlm län<br />
Antalet bilresor år 2015 har beräknats. Bilresematrisen har lagts ut i tre alternativa vägnät.<br />
• Jämförelsealternativet, JA, som inte innebär någon förändring av bilvägnätet i närområdet<br />
• Utbyggnad av Huvudstaleden över Huvudstabron<br />
• Utbyggnad av Huvudstaleden med en Tritonlänk<br />
Påverkan i närområdet<br />
Utbyggnad av Huvudstatunneln med en koppling till befintliga Huvudstabron eller en ny Tritonlänk<br />
ger en god avlastning av gatorna i Huvudsta. Utbyggnad av Huvudstatunneln ger förhållandevis stora<br />
möjlighet att bygga nytt inom Huvudsta.<br />
Alternativ Triton ger en viss avlastning på Landsvägen. Båda Tritonalternativen medför dock påverkan<br />
på området vid Bällstaviken, Tritonbron på båda sidor och Tritontunneln bara på västra sidan.<br />
Stockholm planerar för att bygga nya bostäder inom Ulvsunda industriområde, Ulvsundavisionen, och<br />
att kunna bebygga Brommafältet. Alternativ Triton kräver planskildhet i kopplingen mellan<br />
Ulvsundavägen och Tritonlänken, vilket Stockholm idag anser svårt att förena med Ulvsundavisionen.<br />
Alternativen gör stora ingrepp på mark inom Ulvsunda industriområde som istället skulle kunna<br />
användas för ny bebyggelse.<br />
Genomgående trafik<br />
Inom Stockholms <strong>stad</strong> ger båda huvudalternativen trafikproblem väster om <strong>utredning</strong>sområdet.<br />
Alternativ Triton ger en dubblering av trafikflödet på Ulvsundavägen norr om Karlsbodavägen medan<br />
Alternativ Huvudstabron ökar belastningen på Kvarnbacksvägen med ca 25 %. Alternativen skiljer sig<br />
också åt genom att Alternativ Huvudstabron till större del betjänar bilister från Brommaplan/Västerort<br />
medan Alternativ Triton mer betjänar bilister från norra delen av Ulvsundavägen/E18.<br />
Trafikarbetet inom länet minskar i båda alternativen jämfört med jämförelsealternativet, dock något<br />
mer i Alternativ Triton. Däremot minskar restiden inom länet avsevärt mer i Alternativ Huvudstabron.<br />
-12%<br />
0%
Kostnader<br />
Kostnaderna för utbyggnad enligt Alternativ Huvudstabron har bedömts till ca 3 000 miljoner kronor,<br />
medan Alternativ Triton är 2 200 (bro) resp. 4 400 (tunnel) miljoner kr dyrare. Kostnader för att lösa<br />
trafikproblem väster om <strong>utredning</strong>sområdet ingår inte.<br />
Planeringsrekommendation<br />
Kostnadsbilden och byggnadsplanerna inom Stockholm talar för en utbyggnad av Huvudstaleden i<br />
Alternativ Huvudstabron. Om utbyggnadsplanerna inom Ulvsunda industriområde ändras bör val av<br />
utbyggnadsalternativ åter övervägas.<br />
0,95<br />
Samhällsekonomisk effektberäkning för utbyggnad av Huvudstaleden i<br />
alternativ Huvudstabron<br />
Den samhällsekonomiska beräkningen visar att det främst är trafikanternas minskade kostnader som<br />
ger lönsamhet för utbyggnad av Huvudstaleden. Beräkningen inkluderar även minskade olyckskostnader<br />
samt värdet av minskade utsläpp av luftföroreningar och koldioxid. Vid kalkylperioden 60 år<br />
fås nettonuvärdekvoten 0,70 vid en kalkylperiod på 40 år och nettonuvärdekvoten 0,44. Detta kan<br />
jämföras med kvoter för t ex….<br />
Den samhällsekonomiska modellen tar inte hänsyn till minskad påverkan av trafikbuller eller ökad<br />
trygghet för boende i Huvudsta. Den värderar inte heller förändringar i fastighetsvärden och<br />
möjligheten att bygga fler bostäder i närområdet. Dessa faktorer bör alla ge ytterligare positiva tillskott<br />
till Huvdstaledens lönsamhet.<br />
8(54)
1 Inledning<br />
Tidigare <strong>utredning</strong>ar<br />
Tanken på en Huvudstaled har funnit med i planeringen ända sedan utbyggnaden av Essingeleden på<br />
1960-talet. Då planerades för en Huvudstaled mellan Bromma och trafikplats Karlberg. Den skulle gå i<br />
markplanet och kopplas till Essingeleden och Klarastrandsleden. Som en första etapp byggdes<br />
Huvudstabron. Planerna på fortsatt utbyggnad stoppades då den skulle ta i anspråk större grönytor<br />
inom bo<strong>stad</strong>sområdet. <strong>Solna</strong> önskade att leden i stället skulle dras i tunnel.<br />
År 1990 lät Stockholm SCC rita på en utbyggnad av Huvudstaleden med en koppling mellan<br />
Huvudstabron och Bergslagsvägen. Syftet var då att avlasta Ulvsundavägen och Drottningholmsvägen<br />
samt ge en trafikförbindelse till Brommafältet.<br />
I november 1996 skissade Stockholm, <strong>Solna</strong> och Sundbyberg ett förslag där Huvudstaleden gick i lång<br />
tunnel under Huvudsta men sedan istället för Huvudstabron gick på en ny nordligare Tritonbro över<br />
Bällstaviken. Leden ritades som en <strong>stad</strong>smotorväg och hade på delen under Tritonvägen ett körfält i<br />
vardera riktningen.<br />
Senare, år 2001, har <strong>Solna</strong> med Vägverket som konsult särskilt studerat Trafikplats Karlberg i syfte att<br />
se hur Posten skulle kunna anslutas vid en utbyggd E4-länk (länken mellan Karlbergstrafikplats och<br />
Frösunda).<br />
I regional utvecklingsplan för 2001 (RUFS 2001) finns Huvudstaleden med en Triton länk redovisad<br />
som utbyggnad inom tidsramen 2000-2015.<br />
0,95<br />
Stockholmsberedningen redovisade i sitt betänkande i januari 2002 Huvudstaleden, som en av de<br />
viktiga länkarna i vägtransportsystemet, som bör inrymmas i väghållningsplan och länsplanen.<br />
I Systemstudie Nord har Vägverket år 2003 redovisat framtida trafikflöden vid olika vägutbyggnader i<br />
Norrort. Alla redovisade scenarier innehåller en utbyggnad av Huvudstaleden med en Tritonlänk.<br />
I ”Effektivare Nord-sydliga förbindelser” <strong>2005</strong> finns två alternativa utformningar av <strong>Huvudstaledens</strong><br />
korsning med Diagonal Ulvsunda. Dessa bygger dock på att Diagonalen byggs och här tas därför ingen<br />
hänsyn till dessa skisser.<br />
<strong>Huvudstaledens</strong> funktion<br />
Ovanstående <strong>utredning</strong>ar bygger på två olika huvudalternativ för Huvudstaleden, ett där Huvudstabron<br />
leder över Bällstaviken och ett med en nordligare förbindelser över Bällstaviken, s.k. Tritonlänken. De<br />
två olika <strong>sträckning</strong>arna av Huvudstaleden betjänar något olika trafikströmmar. Den redan utbyggda<br />
delen av Huvudstaleden, Huvudstabron, leder idag trafik från Västerort medan en Tritonlänken skulle<br />
leda trafik från norra delen av Ulvsundavägen och E18. En utbyggd Huvudstatunneln under Huvudsta<br />
till Essingeleden skulle avlasta trafik genom Huvudsta men skulle också dra till sig ny trafik.<br />
Huvudstaleden har även en transportuppgift som den regionala länken mellan Ulvsundavägen och<br />
Essingeleden.<br />
I <strong>Solna</strong>s trafikplan från år 1993 och i Sundbybergs trafikplan från år 2004 nämns Huvudstaleden och<br />
Tritonlänken som möjligheter att avlasta gatunätet i städerna. Kommunerna önskar att Huvudstaleden<br />
skall avlasta gatorna genom Huvudsta, centrala Sundbyberg, Mariehäll och Ulvsunda samt att leden<br />
skall gå i lång tunnel under bo<strong>stad</strong>sområdena. Leden skall också avlasta Frösundaleden, <strong>Solna</strong>vägen,<br />
Bällsta bro, Ulvsundavägen och Drottningholmsvägen/ Tranebergsbron. Den skall också försörja nya<br />
bo<strong>stad</strong>sområden i närområdet varav det största är utbyggnad av Brommafältet.<br />
9(54)
Syften med denna <strong>utredning</strong><br />
Syften med <strong>utredning</strong>en är att:<br />
• föreslå en lokalisering för Huvudstaleden,<br />
• ge underlag till kommunernas översiktsplaner,<br />
• ge bättre planberedskap för Huvudstaleden samt<br />
utgöra underlag för prövning av investeringsobjektet.<br />
Figur: Vägnät och spårvägar i och kring <strong>utredning</strong>sområdet markera Solvalla och tvarbanan<br />
0,95<br />
10(54)
0,95<br />
2 Förutsättningar och begränsningar<br />
2.1 Omgivande vägnät och kollektivtrafiknät<br />
Vid beräkning av framtida resande, trafikströmmar och ruttutlägg förutsätts att omgivande vägnät<br />
baseras på vägnätet för år 2015 i Regionplan 2001, nedan kallat RUFS 2015, men att dessutom en<br />
förbifart är byggd över Mälaren enligt förslag Förbifart Stockholm.<br />
Klarastrandsleden antas ha tre körfält, två ut från Stockholm och ett in. Sjövägen i <strong>Solna</strong> antas<br />
enkelriktad under högtrafik.<br />
11(54)<br />
Vid beräkning av framtida resande baseras kollektivtrafiknätet på det i RUFS 2015, vilket innehåller en<br />
spårväg till <strong>Solna</strong>. Kollektivtrafiknätet enligt RUFS 2015 antas i denna <strong>utredning</strong> vara kompletterat<br />
med Tvärbana Norr till Kista och vidare till Häggvik samt två nya stationer för pendeltågen vid<br />
Solvalla resp. Huvudsta.<br />
Framtida omgivande vägnät år 2015<br />
I de beräkningar som gjorts för framtida trafikflöden har antagits att det omgivande vägnätet<br />
överensstämmer med RUFS 2001. Nedan listas viktiga utbyggnader i norra stor<strong>stad</strong>sdelen till år 2015:<br />
• utbyggnad till sex körfält E18 Danderyds k:a- Arninge<br />
• E18, ombyggnad av trafikplats Hjulsta- Rinkeby- Kista<br />
• ombyggnad till motorväg, E18 Rosenkälla- Söderhall<br />
• utbyggnad av Förbifart Stockholm, Hjulsta- Häggvik<br />
• utbyggnad av sex körfält Roslagsvägen, Roslagstull-Ålkistan<br />
• utbyggnad av Norrortsleden, Häggvik-Rosenkälla<br />
• utbyggnad av Norra länken, Norrtull- Lidingövägen<br />
Omgivande kollektivtrafiknät år 2015<br />
Vktiga kollektivtrafikutbyggnader i norra stor<strong>stad</strong>sregionen enligt RUFS 2015:<br />
• Citytunneln från Södra station till Tomteboda,<br />
• ökat kapacitet Tomteboda- Kallhäll,<br />
• fjärrtågstation i Barkarby och Häggvik,<br />
• flytt av Märsta pendeltågsstation,<br />
• penteltåg <strong>Solna</strong> stn- Roslags Näsby<br />
• tunnelbana Odenplan- Karolinska,<br />
• spårväg Alvik- <strong>Solna</strong>- Universitetet,<br />
• spårväg Alvik- Ulvsunda- Kista- Stockholm Nord<br />
• Rolagsbanan läggs om va Arninge.<br />
Dessutom förutsätts hastighetshöjande åtgärder för stombussar i inner<strong>stad</strong>en och inomregionala bussförbindelser.<br />
2.2 Förbindelser till övergripande vägnät och omgivande <strong>stad</strong>sdelar<br />
Huvudstaleden skall i öster ansluta till båda körriktningar på den nuvarande E4/E20/ Essingeleden/<br />
Norra Länken, nedan kallad Essingeleden. Österut skall även finnas en koppling mot<br />
Klarastrandsleden. Den kan ske indirekt via den s.k. Pampaslänken men helst genom direkta ramper till<br />
Klarastrandsleden.<br />
På lång sikt kan E4:an komma att ges en rakare <strong>sträckning</strong>, den s.k. E4-länken, mellan Karlberg och<br />
Frösunda. Föreslagen utformning skall inte visa detta men konsekvenser vid en sådan framtida<br />
utbyggnad beskrivs.
Västerut skall Huvudstaleden kopplas till Ulvsundavägen antingen vid Kvarnbacksvägen via befintliga<br />
Huvudstabron (nedan kallat Alternativ Huvudstabron) eller vid Karlsbodavägen genom en ny<br />
förbindelse förbi Bällstaviken (nedan kallat Alternativ Triton). I Alternativ Huvudstabron skall<br />
Huvudstaleden kunna fortsätta västerut förbi Ulvsundavägen och ansluta till Kvarnbacksvägen.<br />
Mitt på sträckan skall Huvudstaleden i båda alternativen ha goda anslutningar till Frösundaleden och i<br />
Alternativ Triton även till nuvarande Huvudstabron.<br />
Trafik från omgivande <strong>stad</strong>sdelar skall kunna nå <strong>Huvudstaledens</strong> båda riktningar i öster i Trafikplats<br />
Karlberg (mot Essingeleden).<br />
Trafik från Storgatan, Tritonvägen och Frösundaleden ska också kunna nå <strong>Huvudstaledens</strong> båda<br />
riktningar. I Alternativ Huvudstabron nås ledens båda riktningar från denna plats medan i Alternativ<br />
Tritonbron trafiken bara kan nå Huvudstaleden österut. Trafik västerut/ västerifrån har i Alternativ<br />
Tritonbron istället ramper till Tritonvägen längre ned mot Bällstaviken, där Hamngatan är avstängd. I<br />
detta fall kommer Tritonvägen att vara en del i det övergripande vägnätet.<br />
2.3 Vägstandard<br />
Väggeometri<br />
Huvudstaleden skall planeras för två körfält i varje riktning och en dimensionerande hastighet om<br />
70 km/tim.<br />
Tabell: Utformningskrav för trafikledens huvudlinje<br />
Minsta tillåtna radier<br />
Horisontalkurva, 70 km/tim 300 m (5,5 % skevning)<br />
340 m (4,0 % skevning)<br />
370 m (2,5 % skevning)<br />
Vertikalkurva, 70 km/tim<br />
konvex<br />
konkav<br />
Största tillåtna lutningar<br />
Huvudlinje i markplan<br />
Huvudlinje i tunnel *<br />
0,95<br />
God standard Mindre god standard Låg standard<br />
3000 m<br />
1100 m<br />
6 %<br />
5 %<br />
* I tunnel eftersträvas lutningar under 3 % för huvudtunneln.<br />
12(54)<br />
250 m 200 m<br />
1800 m<br />
750 m<br />
Följande parametrar är styrande vid god standard för den horisontala och vertikala geometrin vid VR<br />
70 km/tim enligt Vägverkets publikation ”Vägar och gators utformning”: Enligt Vägverkets<br />
effektkatalog bedöms olyckskvoten vid referenshastigheten 70 km/tim öka med 10 % vid lutningar<br />
över 4 %.<br />
Huvudstaleden kommer att passera grundförhållanden av olika beskaffenhet. Då trafikleden leds i<br />
tunnel består huvudtunneln av två tunnelrör med vardera 11,0 meters bredd. I bergtunnel behöver<br />
avståndet mellan tunnelrören vara 6-8 meter medan en betongtunnel kräver minst 4 meter. Vid<br />
mynningen till en betongtunnel krävs ca 2 meter mellan tunnelrören. För betongtunnlar är det<br />
utrymningsvägar mellan tunnelrören som dimensionerar bredden.<br />
I markplanet kräver trafikleden en bredd av minst 22,0 m och i tunnel minst 30,0 m.<br />
1200 m<br />
380 m
Säkerhet i tunnlar<br />
Ventilation i tunnlar<br />
Ventilationssystemen i tunnlar har till uppgift att:<br />
0,95<br />
• upprätthålla god luftkvalitet och sikt i tunneln.<br />
• begränsa utsläpp av förorenad luft i närmiljön vid tunnelmynningarna.<br />
• föra bort rök och heta brandgaser under kontrollerade former vid brand.<br />
För att skydda miljön utanför mynningarna använder man avluftsstationer med tillhörande avluftstorn<br />
för att föra ut tunnelluften. Generellt gäller att avluftstornen utformas med en lägsta höjd på 10 m och<br />
med en tvärsnitts-area på ca 20 - 30 m 2 (diameter på 5-6 m). Tornhöjden kan beroende på topografiskt<br />
läge och omgivande bebyggelse variera mellan 10 - 30 m. Utsug av luft bör göras så nära<br />
tunnelmynningarna som möjligt. Tornet bör av energiförbrukningsskäl placeras 50 - 100 m från<br />
mynning. Tornets läge kan om så bedöms nödvändigt flyttas upp till 300 m från avluftsstationen, men<br />
långa avstånd får konsekvenser i form av ökade energikostnader.<br />
Det kommer också att finnas luftbytes- och tilluftsstationer i tunnelsystemet. I anslutning till dessa<br />
kommer det att finnas uteluftsintag för införsel av frisk luft till tunnlarna. Dessa uteluftsintag behöver<br />
inte utformas som torn utan kan med fördel utgöras av gallerförsedda öppningar i marknära byggnad.<br />
Intagens storlek kan variera mellan 50 - 200 m 2 .<br />
2.4 Spår i närområdet<br />
Spårväg<br />
13(54)<br />
Tvärbana Norr planeras från Alvik norrut genom Ulvsunda. En gren leder via Karlsbodavägen och<br />
Sundbybergs station till <strong>Solna</strong> station. En annan gren passerar över på västra sidan om Ulvsundavägen<br />
söder om Bromma flygplats och går via Solvalla och Rissne till Kista. Båda utbyggnadsalternativen för<br />
Huvudstaleden innebär att leden måste korsa spårvägen planskilt; antingen som föreliggande<br />
spårvägs<strong>utredning</strong> visar vid nuvarande Norrbyvägen (Alternativ Huvudstabron) eller ungefär vid<br />
Karlsbodavägens nuvarande korsning med Ulvsundavägen (Alternativ Triton).<br />
Tunnelbanan<br />
Norr om Västra skogens tunnelbanestation grenar sig den blå linjen till <strong>Solna</strong> centrum/ Akalla resp.<br />
Huvudsta centrum/ Vreten/ Hjulsta. Spåren mot <strong>Solna</strong> centrum/ Akalla går ytligare än de mot<br />
Huvudstacentrum/ Vreten/ Hjulsta. Då Huvudstaleden skall förläggas i tunnel måste den passera<br />
Akalla-linjen. Eventuellt kan leden också passera Hjulstalinjen, i så fall två gånger.<br />
Under Huvudsta finns en servicetunnel till tunnelbanan. Den är också utformad för att fungera som<br />
skyddsrum.<br />
Mälarbanan<br />
Huvudstaleden har ingen konflikt med Mälarbanan.
2.5 Omgivning<br />
0,95<br />
Stads- och landskapsbild, bebyggelse och kulturmiljö<br />
<strong>Huvudstaledens</strong> tänkbara <strong>sträckning</strong> berör <strong>stad</strong>sdelen Huvudsta i <strong>Solna</strong>, Lilla Alby i Sundbyberg samt<br />
Ulvsunda industriområde och Mariehäll i Stockholm. Stadsdelarna ligger på ömse sidor om<br />
Bällstaviken, en del av Mälaren. Området är kuperat.<br />
Huvudstabron förbinder <strong>Solna</strong> och Stockholm över Bällstaviken. Bron spänner mellan två höjder där<br />
Bällstaviken är som smalast. Bron har 26 meters segelfri höjd.<br />
14(54)<br />
Huvudsta har till övervägande del en storskalig bo<strong>stad</strong>sbebyggelse, många bo<strong>stad</strong>shus är omkring åtta<br />
våningar höga. Områdena byggdes i huvudsak under 1960-talet. Bo<strong>stad</strong>sområdet Jungfrudansen och<br />
Huvudsta butikcentrum uppfördes under de första åren på 1970-talet. De större gatorna, Armégatan<br />
och Storgatan saknar huvudriktning och slingrar sig genom <strong>stad</strong>sdelarna. Kring dessa gator finns också<br />
några kontorsfastigheter.<br />
En del av Huvudsta, Vreten, är ett rent arbetsplatsområde också det med stora byggnader. Området är<br />
under omvandling och ny bebyggelse har kommit till ned mot Bällstaviken, <strong>Solna</strong> strand.<br />
Lilla Alby är ett område med både bostäder och verksamheter. Längs de begränsande gatorna,<br />
Landsvägen och Hamngatan finns verksamheter. Innanför kransen av verksamheter ligger<br />
bo<strong>stad</strong>sbebyggelse från i huvudsak 1960- och 70-talen. Lilla Alby hörde fram till 1949 till <strong>Solna</strong>, men<br />
ingår därefter i Sundbyberg. Fram till 1950-talet bestod bebyggelsen främst av villor men har senare<br />
kompletterats med flerfamiljshus.<br />
Södra delen av Ulvsunda industriområde, delen söder om Norrbyvägen ned mot Ulvsundasjön, består<br />
av bo<strong>stad</strong>sbebyggelse på de två höjderna och verksamheter i dalgången mellan. Bostäderna är i<br />
huvudsak smalhus från 1940-50-talen. Bebyggelsen kompletterades i slutet av 1980-talet med några<br />
punkthus nere vid vattnet.<br />
Norra delen av Ulvsunda industriområde består av kontor, lager och tillverkningsindustri. Bebyggelsen<br />
är p.g.a. närheten till Bromma flygplats mest låg, men högre byggnader finns i norra delen mot<br />
Mariehäll. Hela Ulvsunda industriområde (och Bromma flygplats) är betecknat som ett<br />
<strong>stad</strong>sutvecklingsområde i Stockholms översiktsplan från 1999. Utvecklingen är beroende av vad som<br />
händer med Bromma flygplats i framtiden.<br />
Mariehäll är en liten villa<strong>stad</strong>senklav bland verksamheterna i Ulvsunda industriområde. Området växte<br />
fram under första hälften av 1900-talet. Området är kuperat och villorna ligger oregelbundet<br />
utplacerade.<br />
Värdefull kulturmiljö är Statens bakteriologiska laboratorium från 1930-talet, 1950-talsbebyggelse<br />
kring korsningen Huvudstagatan-Storgatan och miljön kring Huvudsta Gård med bebyggelse från<br />
1700- och 1800-talen. Vid Ulvsundavägen ligger Ulvsunda slott med park från 1640. Inom Bromma<br />
flygplatsområde är terminalbyggnaden och en av hangarerna byggnadsminne. Hela miljön med<br />
hangarer, terminalbyggnad m.fl. byggnader är kulturhistoriskt värdefull miljö.<br />
Naturvärden, rekreation och friluftsliv<br />
Värdefulla naturområden finns längs Ulvsundasjöns och Bällstavikens norra strand mellan Karlberg<br />
och Huvudstabron (Huvudsta strand) samt på delar av den södra stranden söder om Huvudstabron.<br />
Söder om Huvudstabron, mellan Jungfrudansen och Bällstaviken finns ett ekologiskt känsligt område<br />
med bl.a. gamla ädellövträd. Andra områden som är ekologiskt känsliga finns i:<br />
• Huvudsta, söder om Ängkärrsskolan, ett område med gammal barrskog och en våtmark,<br />
• Tomteboda, område med gammal ädellövskog och<br />
• Karlberg, område med gammal ädellövskog.<br />
Hela strandlinjen inom <strong>utredning</strong>sområdet längs både Bällstaviken och Ulvsundasjön är värdefulla som<br />
grönmark möjlig att utveckla. Huvudsta strand är ett av de rekreationsområden i <strong>Solna</strong> som är minst
ullerstört. Från Karlberg till Bällsta bro finns en strandpromenad. På flera platser sträcker sig<br />
naturmarken flera hundra meter in mot land t.ex. vid Västra skogen, längs Huvudsta allé och vid den<br />
gamla festplatsen vid Jungfrudansen. Förlängningen av Huvudsta allé norrut mot undergången under<br />
järnvägen är viktig ut grönmark och rekreationssynpunkt. Även delar av det gamla reservatet för<br />
Huvudstaleden är ett viktigt natur- och grönområde.<br />
I södra delen av Ulvsunda industriområde finns värdefulla naturmiljöer och friytor för utevistelse<br />
(sociotoper). Bo<strong>stad</strong>sbebyggelse ligger på två höjder kring en dalgång från Ulvsundasjön norrut.<br />
Bo<strong>stad</strong>sgrupperna omgärdas av i huvudsak sparad naturmark. Ulvsunda slottspark och området kring<br />
Lillsjön är också både värdefulla naturmiljöer och sociotoper. Kvarnbacken, mellan Bromma flygplats<br />
och Kvarnbacksvägen, är värdefull naturmiljö. Här finns en del grova träd. Inne på flygplatsområdet<br />
finns en bergknalle mellan stationsbyggnaden och hangarerna som är värdefull naturmiljö med en del<br />
grova träd. Knallen vid flygplatsinfarten anses också viktig att bevara.<br />
Villatomterna i Mariehäll gör att det är ett grönt området i en annars hårdgjord omgivning. Området<br />
innehåller inga utpekade värdefulla natur- eller rekreationsområden.<br />
2.6 Boende och arbetande<br />
0,95<br />
15(54)<br />
Ca 30 000 boende och ca 10 000 arbetande bedöms tillkomma i närområdet mellan år 2000 och 2015.<br />
Två tredjedelar av de boende antas tillkomma på Stockholmssidan, främst på Brommafältet samt i<br />
Bällstahamnen, Mariehäll och Johannesfred. Knappa 10 000 boende antas tillkomma i eller nära<br />
Huvudsta. Av de tillkommande arbetande bedöms hälften tillkomma på Stockholmssidan, en tredjedel i<br />
<strong>Solna</strong> och en femtedel i Sundbyberg.<br />
Också i andra delar av de tre kommunerna bedöms antalet boende och arbetande öka. I <strong>Solna</strong> antas<br />
antalet boende öka med ca 60 % och antalet arbetande med ca 50 %. I Sundbyberg antas antalet boende<br />
öka med ca 30 % och antalet arbetande med ca 50 %. Stockholm antas öka med lägre andelar men ändå<br />
med det största absoluta antalet.<br />
Tabell: Boende och arbetande i <strong>Solna</strong>, Sundbyberg, Stockholm och länet<br />
Område Boende Arbetande<br />
2000 Tillskott<br />
till 2015<br />
2015 RUFS<br />
2015<br />
2000 Tillskott<br />
till 2015<br />
2015 RUFS<br />
2015<br />
<strong>Solna</strong> 56 500 33 400 89 900 71 100 57 900 26 600 82 500 61 200<br />
Sundbyberg 33 800 11 000 44 800 39 600 16 500 8 000 24 500 19 500<br />
Stockholm 752 500 97 700 850 100 809 200 532 800 65 400 598 200 567 300<br />
Länet 1823 100 308 900 2131 850 2131 850 926 200 216 900 1142 800 1142 800<br />
De antaganden för antalet boende och arbetande i <strong>Solna</strong>, Sundbyberg och Stockholm, som här ligger<br />
till grund för beräkning av trafikflöden är högre än de som gäller för Regionplan 2001. För att hålla<br />
antalet i länet lika med RUFS 2015 har antalet boende resp. arbetande i övriga kommuner minskats<br />
generellt med 5 resp. 12 %.<br />
Det totala antalet tillkommande boende och arbetande är ändå högt och kan anses motsvara ungefär<br />
år 2020.
Skillnad i boende jämfört med RUFS 2015<br />
30%<br />
25%<br />
20%<br />
15%<br />
10%<br />
5%<br />
0%<br />
-5%<br />
-10%<br />
26%<br />
13%<br />
5%<br />
<strong>Solna</strong> Sunbyberg Stockholm Övriga kommuner Totalt Sthlm län<br />
-5%<br />
0%<br />
0,95<br />
Skillnad i arbetande jämfört med RUFS 2015<br />
50%<br />
40%<br />
30%<br />
20%<br />
10%<br />
0%<br />
-10%<br />
-20%<br />
38%<br />
26%<br />
5%<br />
-12%<br />
16(54)<br />
<strong>Solna</strong> Sunbyberg Stockholm Övriga kommuner Totalt Sthlm län<br />
Figur: Tillkommande boende och arbetande i närområdet, se även tabell kolla siffror mot tabell<br />
0%
Tabell: Boende och arbetande i närområdet<br />
Område Boende 2000 Tillkommande<br />
boende 2015<br />
0,95<br />
Arbetande 2000 Tillkommande<br />
arbetande 2015<br />
<strong>Solna</strong><br />
Vreten 3 0 8 383 500<br />
Huvudsta gård 2 267 1 200 1 513 -143<br />
Södra Huvudsta 3 772 2 210 1 144 470<br />
Ingentingskogen 1 847 1 518 691 0<br />
Gamla Huvudsta 2 897 290 979 0<br />
Västra Huvudsta 2 063 3 120 288 1 000<br />
Ekelundsvägen 33 1 080 792 1 000<br />
Posten, Karbergs Slott 14 400 1 866 634<br />
Summa tillkommande i<br />
<strong>Solna</strong><br />
Sundbyberg<br />
9 818 3 461<br />
Lilla Alby 4 150 1 330 1 453 1 200<br />
Sundbybergs industriomr 420 330 1 798 1 000<br />
Summa tillkommande i<br />
Sundbyberg<br />
Stockholm<br />
1 660 2 200<br />
Bällsta 493 1 400 601 1 900<br />
Mariehäll 1 296 3 670 3 623 -623<br />
Södra Riksby 3 539 19 1 262 2 050<br />
Bromma flygplats S 10 -10 651 -651<br />
Bromma flygplats N 0 600 286 2 314<br />
Bromma flygplats V 0 7 400 164 700<br />
Johannesfred 2 353 2 560 1 858 -1803<br />
Bällstahamnen 0 6 000 3 712 1 213<br />
Summa tillkommande i<br />
Stockholm<br />
21 639 5 100<br />
Tillkommande inom<br />
närområdet<br />
ca 33 000 ca 11 000<br />
17(54)
0,95<br />
3 Utformning av de alternativa vägnätens sträckor<br />
Skisser över trafikplatser som tagits fram under arbetets gång redovisas i bilaga.<br />
3.1 Delar i de alternativa vägnäten<br />
Så som tidigare nämnts studeras här två utbyggnadsalternativ för Huvudstaleden;<br />
• Alternativ Huvudstabron, som förbinder Essingeleden vid Karlberg med Ulvsundavägen vid<br />
Kvarnbacksvägen eller<br />
• Alternativ Triton, som förbinder Essingeleden vid Karlberg med Ulvsundavägen vid<br />
Karlsbodavägen.<br />
Båda alternativen kan delas upp i två länkar:<br />
• en gemensam länk mellan Essingeleden och Frösundaleden, nedan kallad Huvudstatunneln och<br />
• en särskiljande länk mellan Frösundaleden och Ulvsundavägen, nedan kallad Länk Huvudstabron<br />
eller Tritonlänken.<br />
Varje alternativ har tre viktiga trafikplatser:<br />
• Trafikplats Karlberg mot Essingeleden som är lika utformad i de två alternativen,<br />
• Trafikplats Huvudsta mot Frösundaleden som i ytan föreslås utformas som cirkulationsplats i alla<br />
varianter men med olika utformning på anslutande gator och ramper samt<br />
• Trafikplats Kvarnbacken (i alternativ Huvudstabron) eller Trafikplats Karlsbodavägen (i alternativ<br />
Triton) på Ulvsundavägen.<br />
Dessutom har Alternativ Huvudstabron en trafikplats vid Voltavägen mellan Ulvsundavägen och<br />
Huvudstabron med kopplingar till lokalvägnätet.<br />
3.2 Linje och profil för Huvudstatunneln –<br />
gäller båda huvudalternativen<br />
Tre olika huvud<strong>sträckning</strong>ar för tunneln mellan Essingeleden och trafikplatsen vid Frösundaleden har<br />
studerats. De tre tunnelsträckorna kallas här, Nordligt, Mellan och Sydligt alternativ av<br />
Huvudstatunneln. Alla tre <strong>sträckning</strong>arna kan kopplas till de två västliga sträckorna. Valet mellan<br />
Huvudstatunnelns alternativa <strong>sträckning</strong>ar är alltså inte avgörande för val av alternativ Huvudstabron<br />
eller alternativ Triton.<br />
18(54)<br />
• Nordligt alternativ; ligger norr om Hjulstalinjens tunnel och under Akallalinjens tunnel och under<br />
en svacka i berget ungefär vid kv Leoparden på +5. För att från markplanet vid trafikplats Karlberg<br />
komma under Akalla linjens tunnel krävs en kraftig lutning på ca 5 %, vilket är brantare än<br />
eftersträvad lutning på 3 %. Detta styr trafikplatsens höjdläge och gör det nära nog omöjligt att<br />
med ramper nå höjder ovan huvudvägens höjdläge.<br />
Svackan under Huvudstafältet kan passeras på ansenligt djup. För att med ramper nå upp till<br />
trafikplats Huvudsta krävs långa ramper med 5 % lutning.<br />
Tunneln och dess ramper kan i huvudsak sprängas i berg. Men den pressade profilen medför att<br />
passagen under tunnelbanan måste utföras med betongtak i vägtunneln, för att begränsa det<br />
nödvändiga avståndet i höjdled mellan tunnlarna. Detta stör tågtrafiken under byggnadstiden.
0,95<br />
• Mellanalternativet; ligger omedelbart norr om Hjulstalinjens tunnel och omedelbart ovan<br />
Akallalinjens tunnel.<br />
Vägtunneln har svårt att rymmas mellan ett lodrätt schakt till t-banans tunnlar och Hjulstalinjens<br />
södra tunnelgren, vilket kräver särskilda arbetsmetoder vid byggandet. Eftersom vägprofilen går i<br />
grunt läge måste tunneln delvis byggas i betong vid passage under Huvudstafältet.<br />
• Sydligt alternativ; har en <strong>sträckning</strong> som vid Västra skogen passerar över både Hjulstalinjens och<br />
Akallalinjens tunnlar och dessutom vid Huvudsta centrum passerar under Hjulstalinjens tunnel.<br />
Huvudtunnelns lutningar överskrider ej efterstävade 3%. Huvudtunneln bedöms kunna passera<br />
Huvudstafältet i berg utan betongtunnel. Ramperna upp till trafikplats Huvudsta blir långa och<br />
måste delvis byggas i betong.<br />
Val av alternativ för Huvudstatunneln<br />
Det nordliga alternativet har brant lutning i huvudtunneln och ligger på gränsen för standardkraven, 5<br />
% för god standard i huvudtunnel, men avsevärt brantare ön eftersträvade 3 %. Lutningen styr<br />
trafikplatsens höjdläge och gör det nära nog omöjligt att med ramper nå höjder ovan huvudvägens<br />
höjdläge. Mellanalternativet är byggnadstekniskt svårt att genomföra och därmed dyrt. Det alternativet<br />
har också stora risker för sättningar p.g.a. dränering av underjordiska lersvackor under kv. Leoparden.<br />
19(54)<br />
Det sydliga alternativet framstår som det lämpligaste läget för Huvudstatunneln. Den sydliga tunneln<br />
kan kopplas ihop med både Huvudstabron och en Tritonlänk. Huvudtunneln måste krökas med en 300<br />
meters radie för att nå Huvudstabron, vilket är avsevärt mindre än radien till Tritonlänken. Den klassas<br />
dock som god standard.<br />
Nedan behandlas endast utbyggnad av Huvudstatunneln enligt det sydliga alternativet.<br />
Karta på följande sida: Sträckning i plan för samtliga länkdelar<br />
Figur: Profil för Huvudstatunneln nordligt alternativ<br />
Var ligger det andra spåret?<br />
Var ligger svackan vid Huvudstagatan?<br />
Figur: Profil för Huvudstatunneln mellanalternativet<br />
Figur: Profil för Huvudstatunneln sydligt alternativ
Figur: Profiler för de tre alternativen för Huvudstatunneln<br />
Nordligt alternativ<br />
Mellanalternativ<br />
Sydligt alternativ<br />
0,95<br />
20(54)
3.3 Linje och profil för Huvudstabrons förlängning -<br />
Alternativ Huvudstabron<br />
Nuvarande Huvudstabro förutsätts inte förändras. Norrut kan trafikleden sänkas ned i tunnel innan<br />
den passerar Storgatan. Söderut kan leden följa Norrbyvägens <strong>sträckning</strong> för att väster om<br />
Norrbyvägen gå in i tunnel under Ulvsundavägen. Profilen kan börja sänkas strax söder om<br />
Huvudstabron. På så sätt skapas bättre möjligheter för en trafikplats och planskilda korsningar för det<br />
lokala gatunätet. Vid korsning av den planerade Tvärspårvägen är <strong>Huvudstaledens</strong> höjdläge<br />
oförändrat.<br />
Figur: Profil för Huvudstabrons förlängning<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc
3.4 Linje och profil för Tritonlänken –<br />
Alternativ Triton<br />
0,95<br />
Tritonlänken följer i stort Tritonvägens <strong>sträckning</strong> i betongtunnel under ytvägnätet. Länken kan<br />
antingen passera Bällstaviken på en låg bro, här ritad med 7 meters fri höjd, eller ligga i grund<br />
betongtunnel under vattenytan med ca 3 meters fritt vattendjup. För att hålla nere brohöjden i<br />
broalternativet föreslås att gatunätet under trafikleden på Ulvsundasidan sänks några meter. I<br />
tunnelalternativet läggs istället en trafikplats ovan på den sänkta trafikleden.<br />
Tunnel under Bällstaviken innebär att ramper upp till Vreten och Lilla Alby kan nå ytan först vid<br />
trafikplatsen mot Frösundaleden. Ramper mot Ulvsundavägen når ytvägnätet vid cirkulationsplatsen<br />
ca 300 meter väster om Bällstavikens kajkant.<br />
Figur: Profil för Tritonlänken med bro<br />
Figur: Profil för Tritonlänken med tunnel<br />
22(54)
0,95<br />
4 Alternativa vägnät för utbyggnad av Huvudstaleden<br />
Nedan visas tillkommande vägdelar i rött med hel eller halvcirklar för halva eller hela trafikplatser<br />
för utbyggnad av Huvudstaleden enligt Alternativ Huvudstabron eller Alternativ Triton.<br />
Östra delen av vägnätet är lika, så som tidigare beskrivits.<br />
4.1 Alternativ Huvudstabron<br />
Tunneln under Huvudsta blir ca 1,8 km lång.<br />
Figur: Vägnät för Alternativ Huvudstabron<br />
23(54)
4.2 Huvudstaleden i Alternativ Triton<br />
I Alternativ Triton förlängs Huvudstatunneln med en betongtunnel under Tritonvägen. Bällstaviken<br />
kan, såsom tidigare beskrivits, passeras antingen med bro eller tunnel. Den sammanlagda tunnellängden<br />
blir 2,2 resp. 3,0 km.<br />
Figur: Vägnät för Alternativ Tritonbron<br />
0,95<br />
24(54)
0,95<br />
Vägnätet med en Tritonbro och en Tritontunnel är nära nog identiska, skillnaderna är längre<br />
huvudtunnel och placering av de västliga ramperna vid Vreten.<br />
Figur: Vägnät för Alternativ Tritontunnel<br />
25(54)
0,95<br />
5 Konsekvenser för alternativa vägnät<br />
5.1 Framtida trafikflöden<br />
Metod<br />
Med de förutsättningar som redovisas i kapitel 2 vad gäller vägnät, kollektivtrafiknät och framtida<br />
boende och arbetande har antalet bilresor år 2015 beräknats. Bilresematrisen har lagts ut i tre<br />
alternativa vägnät.<br />
• Jämförelsealternativet, JA, som inte innebär någon förändring av bilvägnätet i närområdet.<br />
• Utbyggnad av Huvudstaleden över Huvudstabron<br />
• Utbyggnad av Huvudstaleden med en Tritonlänk<br />
Vid jämförelse med dagens flöden tycks modellen ge för låga flöden på Bällstavägen men för höga<br />
på Kvarnbacksvägen. Missvisningen kan vara uppåt 10 000 f/d. Det summerade flödet för dessa<br />
vägar är dock i samma storleksordning idag och i jämförelsealternativet. Båda utbyggnadsalternativen<br />
ger totalt ökat trafik på de två vägarna. Alternativ Huvudstabron innebär att trafiken på<br />
Kvarnbacksvägen ökar jämfört med jämförelsealternativet medan Alternativ Triton ger likvärdigt<br />
flöde med jämförelsealternativet.<br />
Bällstavägen<br />
Brommafältet<br />
Idag<br />
ungefärliga<br />
räknade värden<br />
14 000<br />
Modell idag<br />
Jämförelsealternativ<br />
JA<br />
7 700<br />
Alternativ<br />
Huvudstabron<br />
6 700<br />
Alternativ<br />
Tritonbro<br />
26(54)<br />
13 900<br />
Kvarnbacksvägen 22 000 33 000 41 200 32 700<br />
Summa 36 000 40 700 47 900 46 600<br />
Resultat<br />
Båda alternativen ger en god avlastning av trafiken genom Huvudsta, även Frösundaleden och<br />
<strong>Solna</strong>vägen avlastas likvärdigt. Storgatan öster om Huvudstagatan avlastas närmare 20 000 f/d i båda<br />
utbyggnadsalternativen men har ändå ungefär samma trafikbelastning som idag. Västra delen av<br />
Storgatan, Frösundaleden och <strong>Solna</strong>vägen får lägre trafikbelastningar än idag.<br />
Alternativ Triton ger lägre trafikflöde över Bällsta bro än Alternativ Huvudstabron. Trafiken på<br />
Landsvägen ökar något med Alternativ Huvudstabron men minskar med 6 000 med alternativ<br />
Tritonbro.<br />
I Alternativ Huvudstabron ökar trafiken på östra delen av Tritonvägen till ca 35 000 f/d. Detsamma<br />
gäller i alternativet med Tritontunnel, men i det fallet går närmare hälften av trafiken i ramperna ned<br />
till tunneln. I alternativ Tritonbro ökar i stället trafiken på den västra delen av Tritonvägen. (Allt<br />
jämfört med JA.)<br />
Båda alternativen beräknas år 2015 få stora trafikflöden genom Huvudstatunneln, ca 65 000 fordon/<br />
dygn (f/d) i alternativ Huvudstabron och ca 75 000 f/d i alternativ Triton. För de olika länkarna<br />
västerut över Bällstaviken får Huvudstabron knappa 55 000 f/d på Huvudstabron och Tritonlänken ett<br />
par tusen lägre. I alternativ Triton finns ytterligare ca 37 000 f/d kvar på den befintliga Huvudstabron,<br />
d.v.s. ungefär lika mycket som i jämförelsealternativet men mer än idag.
Tabell: Trafikflöden i några punkter<br />
Trafikflöde,<br />
fordon/dygn<br />
Idag Modell<br />
idag<br />
ungefärlig<br />
a räknade<br />
värden<br />
Jämförelsealternativ<br />
0,95<br />
Modell år 2015<br />
Alternativ<br />
Huvudstabron<br />
Alternativ<br />
Tritonbro<br />
Tritontunnel<br />
manuellt<br />
bedömda<br />
flöden<br />
27(54)<br />
Huvudstatunneln - - 65 600 73 700 dito<br />
Huvudstabron 21 000 36 500 54 500 37 000 ca 40 000<br />
Tritonlänken - - - 52 600 ca 50 000<br />
Bällsta bro<br />
Bällstavägen<br />
25 000 19 200 15 800 11 100 ca 12 000<br />
Mariehäll<br />
17 000<br />
6 200 4 800 2 100 ca 3 000<br />
Brommafältet<br />
14 000<br />
7 700 6 700 13 900 dito<br />
Landsvägen<br />
Tritonvägen<br />
13 000 14 700 16 000 8 200 ca 9 000<br />
i öster<br />
27 000<br />
28 300 35 200 28 600 ca 18 000<br />
ramper i öster<br />
-<br />
-<br />
-<br />
- ca 16 000<br />
i väster<br />
Storgatan<br />
14 000<br />
10 100 12 000 19 700 ca 12 000<br />
vid Anderstorpsv 20 000<br />
33 000 15 300 15 100 dito<br />
öster Huvudstag 26 000<br />
47 600 28 500 29 000 dito<br />
Armégatan vid<br />
Västra skogen<br />
14 000 4 800 5 300 5 300 dito<br />
Frösundaleden<br />
vid Skytteholm<br />
42 000 48 700 29 200 29 600 dito<br />
<strong>Solna</strong>vägen söder<br />
om Sundbybergsv<br />
32 000 31 800 17 200 17 900 dito<br />
Gränsgatan<br />
Ulvsundavägen<br />
15 000 20 900 23 400 19 200 dito<br />
norr Bällstavägen 44 000<br />
29 700 32 900 48 300 dito<br />
norr Karlsbodav<br />
norr Kvarnbacksv<br />
norr Ulvsundapl<br />
31 000<br />
36 000<br />
30 000<br />
28 200<br />
32 000<br />
32 900<br />
32 100<br />
33 300<br />
32 900<br />
58 800<br />
19 200<br />
22 500<br />
dito<br />
ca 20 000<br />
dito<br />
Kvarnbacksvägen 22 000 33 000 41 200 32 700 dito<br />
Tranebergsbron 72 000 79 800 68 700 62 400 dito<br />
Uppsalavägen söder<br />
om Haga Norra<br />
104 500 91 700 91 500 dito
Figur: Trafikflöden år 2015 i Jämförelsealternativet, JA<br />
0,95<br />
28(54)
0,95<br />
Figur: Trafikflöden år 2015 vid utbyggnad av alternativ Huvudstabron samt skillnadsbild mot JA<br />
29(54)
0,95<br />
Figur: Trafikflöden år 2015 vid utbyggnad av alternativ Triton samt skillnadsbild mot JA<br />
30(54)
5.2 Trafikfunktioner<br />
Båda alternativen avlastar huvudvägnätet in mot regioncentrum; Tranebergsbron (ca 15 % resp drygt<br />
20 %), <strong>Solna</strong>vägen (ca 45 %), Uppsalavägen (drygt 10 %). Avlastningen är ungefär lika för båda<br />
alternativen på Uppsalavägen och <strong>Solna</strong>vägen medan Tranebergsbron avlastas mest av en Tritonlänk.<br />
Essingeleden söderut avlastas något (ca 5 %) av alternativ Huvudstabron medan båda alternativen<br />
ökar belastningen med motsvarande grad norrut på Norra länken.<br />
Ulvsundavägen blir bela<strong>stad</strong> med några tusen fler fordon i Alternativ Huvudstaleden än i JA. I<br />
Alternativ Triton ökar belastningen till det dubbla norr om Karlsbodavägen men avlastas istället<br />
söder därom.<br />
Avlastningen på de stora lederna når ända ut till Kistalänken och Roslagsvägen/Norrtäljevägen.<br />
I alternativ Triton passerar 25 000 fler fordon per dygn över Bällstaviken och Tranebergsbron.<br />
Alternativ Triton drar också mer trafik till Huvudstatunneln, ca 75 000 mot 65 000 f/d, så mycket att<br />
framkomligheten blir nedsatt under maximala trafiktimmar.<br />
Trafikarbetet inom länet minskar i båda alternativen jämfört med JA, dock något mer i alternativ<br />
Triton. Däremot minskar restiden inom länet avsevärt mer i alternativ Huvudstabron.<br />
Tabell: Skillnad mot Jämförelsealternativet, JA<br />
Avlastning och<br />
belastning av andra<br />
trafikleder<br />
Genomgående trafik<br />
Avlastning och<br />
belastning av gator<br />
inom<br />
<strong>utredning</strong>sområdet<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ<br />
Huvudstabron<br />
Uppsalav –12 800 f/d<br />
<strong>Solna</strong>v –14 600 f/d<br />
Tranebb –11 000 f/d<br />
Norra stn +6 000 f/d<br />
Essl S Kbg –6 000 f/d<br />
Klarastrl +3 000 f/d<br />
Ca 140 000 f/d passerar<br />
Bällstaviken/ Tranebb<br />
Gatorna i Huvudsta<br />
avlastas<br />
Tritonv har hög<br />
belastning i östra delen<br />
Bällsta bro avlastas<br />
med ca 3 000 f/d<br />
Landsvägen får<br />
ca 1000 f/d mer trafik<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Uppsalav –13 000 f/d<br />
<strong>Solna</strong>v –13 900 f/d<br />
Tranebb –17 500 f/d<br />
Norra stn +5 000 f/d<br />
Essl S Kbg +/–0 f/d<br />
Klarastrl +3 000 f/d<br />
Alternativ Triton drar<br />
mer trafik till<br />
Huvudstatunneln.<br />
Ca 165 000 f/d passerar<br />
Bällstaviken/ Tranebb<br />
Gatorna i Huvudsta<br />
avlastas<br />
Tritonv är en del i tpl<br />
Huvudsta och har<br />
måttlig/ hög trafikbelastning<br />
på hela<br />
sträckan<br />
Bällsta bro avlastas<br />
med ca 8 000 f/d<br />
Landsvägen avlastas<br />
ca 6 000 f/d<br />
bedömd skillnad mot bro<br />
Tritonv har en hög<br />
belastning i östra delen<br />
Bällsta bro och Landsv<br />
avlastas något tusental<br />
mindre än vid Tritonbro
Ökad belastning utanför<br />
<strong>utredning</strong>sområdet<br />
Orienterbarhet<br />
Framkomlighet<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ<br />
Huvudstabron<br />
Ulvsundavägen blir i<br />
norra delen något mer<br />
bela<strong>stad</strong> än i JA<br />
Kvarnbacksvägen får<br />
ökad trafik med<br />
ca 10 000 f/d<br />
God orienterbarhet över<br />
Bällstaviken<br />
Tpl Huvudsta blir en<br />
fullständig trafikplats<br />
0,95<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Ulvsundavägen får<br />
20 000 – 30 000 f/d mer<br />
än i JA norr om Karlsbodav<br />
men minskar<br />
med drygt ca 10 000 f/d<br />
söder därom<br />
God orienterbarhet över<br />
Bällstaviken<br />
Ramper österut och<br />
västerut ligger i var sin<br />
ända av Tritonvägen<br />
bedömd skillnad mot bro<br />
Tillräcklig orienterbarhet<br />
över Bällstaviken<br />
Tpl Huvudsta blir en<br />
fullständig trafikplats<br />
Huvudstagatans bro över järnvägen bedöms få framkomlighetsproblem<br />
(dock mindre än i JA)<br />
Cirkulationen vid tpl Karlberg får mindre än 30 000 ink f/d och bedöms<br />
klara kapaciteten<br />
Cirkulationen vid tpl<br />
Huvudsta får ca 55 000<br />
ink f/d och kan behöva<br />
förstärkas med direktramper<br />
Kvarnbacksvägen<br />
klarar inte den ökade<br />
trafikbelastningen<br />
Cirkulationen vid tpl<br />
Huvudsta får ca 58 000<br />
ink f/d och kan behöva<br />
förstärkas med direktramper<br />
Risk för framkomlighetsproblem<br />
i<br />
Huvudstatunneln och<br />
Ulvsundav norr om<br />
Karlsbodav<br />
Trafikarbete i länet - 0,26 % - 0,31 % okänt<br />
Medelrestid i länet<br />
Select link för Huvudstatunneln<br />
- 1,54 %<br />
- 0,40 min<br />
- 0,50 %<br />
- 0,13 min<br />
En analys av den trafik som passerar Huvudstatunneln i de två huvudalternativen visar att både<br />
antalet fordon i tunneln och deras medelreslängd är större i Alternativ Triton.<br />
32(54)<br />
okänt<br />
Mål- och startpunkter för trafik, som använder Huvudstatunneln, visas i figurerna nedan. I Alternativ<br />
Huvudstabron går en stor del av trafiken mot nordväst över Huvudstabron och många fortsätter<br />
västerut över Ulvsundavägen via Kvarnbacksvägen till Brommaplan där de sprids. En del trafik söker<br />
sig mot nordväst via Landsvägen, Allén och Järnvägsgatan.
0,95<br />
Figur: Start och mål för trafik genom Huvudstatunneln i Alternativ Huvudstabron<br />
Figur: Start och mål för trafik genom Huvudstatunneln i Alternativ Triton<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
33(54)
0,95<br />
I Alternativ Triton går den största delen av trafiken not nordväst via Tritonlänken och många<br />
fortsätter Ulvsundaleden till Rinkeby där de sprids. Färdvägen via Landsvägen belastas ej.<br />
Ursviksvägen får ett likartat flöde i de två alternativen. Bilderna visar heller ingen skillnad i hur<br />
trafiken sprider sig mot sydost.<br />
Tabell: Egenskaper trafik i Huvudstatunneln i de två huvudalternativen<br />
Antal fordon/ maxtimme<br />
under förmiddagen<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ<br />
Huvudstabron<br />
Alternativ Tritonbro<br />
Skillnad<br />
34(54)<br />
4 900 5 400 10 %<br />
Medelrestid bil 32,9 min 34,6 min 5 %<br />
Medelresavstånd bil 17,4 km 19,8 km 14 %<br />
Trafikarbete 84 600 fkm 107 200 fkm 27 %<br />
5.3 Vägstandard<br />
Alla tre alternativen klarar kraven för god standard vid dimensionerande hastighet 70 km/tim.<br />
Alternativ Huvudstabron har dock minimiradie, d.v.s. 300 meter. Som jämförelse kan nämnas att<br />
radien för Essingeleden vid Karlbergstrafikplats är ca 210 meter för norrgående och ca 280 meter för<br />
södergående trafik.<br />
Samtliga alternativ klarar med god marginal kraven på vertikalradier för god standard vid<br />
dimensionerande hastighet 70 km/tim.<br />
Också kraven för längslutningar klaras av de tre alternativen. Alternativ Huvudstaleden har de<br />
brantaste lutningarna både i markplanet och i tunnel. Ramper med 5% lutning i tunnel kan klaras i<br />
alla alternativ.<br />
Linjeföring,<br />
huvud<strong>sträckning</strong><br />
Lutningar,<br />
huvud<strong>sträckning</strong><br />
Total<br />
tunnellängd<br />
Alternativ<br />
Huvudstabron<br />
Minsta horisontala radien<br />
är 300 m.<br />
Den minsta vertikala<br />
konvexa radien är 3000<br />
m och den minsta<br />
konkava radien 5000 m.<br />
Största längslutningen är<br />
5 % i markplanet och<br />
4,5 % i tunnel<br />
Alternativ Tritonbro Alternativ Tritontunnel<br />
Minsta horisontala radien<br />
är 600 m.<br />
Den minsta vertikala<br />
konvexa radien är 3000 m<br />
och den minsta konkava<br />
radien 2500 m.<br />
Största längslutningen är<br />
3,1 % i markplanet och<br />
3,8 % i tunnel<br />
1 800 m 2 200 m 3 000 m<br />
Minsta horisontala radien<br />
är 600 m.<br />
Den minsta vertikala<br />
konvexa radien är 3000 m<br />
och den minsta konkava<br />
radien 2500 m.<br />
Största längslutningen är<br />
3,1 % i markplanet och<br />
3,8 % i tunnel
0,95<br />
5.4 Befintligt ledningsnät, kablar, tunnlar, brunnar mm<br />
Uppgifter om ledningsnät, kablar mm har inhämtats från Stockholms <strong>stad</strong>s samlingskartor, <strong>Solna</strong><br />
<strong>stad</strong>, Sundbybergs <strong>stad</strong>, Fortum (elkablar i Stockholm), Vattenfall (elkablar i <strong>Solna</strong>) samt Telia. De<br />
VA-ledningar som nämns har, med något undantag, en dimension större än 500 mm. Elkablar som<br />
redovisas har alla en spänning på mer än 30 000 volt. De telekablar som nämns är alla av regional<br />
eller nationell betydelse.<br />
Samtliga fastigheter i närheten av trafiklederna ligger i områden med kommunal VA-försörjning.<br />
Enligt SGU:s brunnsdatabas (uppgifter tom 2001) finns inga brunnar registrerade som påverkas av<br />
den föreslagna <strong>sträckning</strong>en. Det är generellt sett mycket få registrerade brunnar i området. De<br />
brunnar som förekommer är med stor sannolikhet energibrunnar. Enligt karta från <strong>Solna</strong> kommun<br />
(daterad <strong>2005</strong>-03-15) finns inga bergvärmeanläggningar registrerade inom de områden i <strong>Solna</strong> som<br />
de olika ledförslagen passerar.<br />
Några luftledningar som kan förorsaka konflikter finns inte i området.<br />
Översiktskarta med områden där större konflikter förekommer visas på efterföljande konfliktkarta.<br />
Huvudstatunneln<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ Huvudstabron Alternativ Tritonbro Alternativ Tritontunnel<br />
Öster om Tpl Karlberg korsar trafikleden en vattenledning, den påverkas dock ej av<br />
utbyggnaden.<br />
Med Huvudstatunneln i det södra läget korsar trafikleden vid Västra skogen en<br />
dagvatten- och en spillvattentunnel. Dessa behöver ej läggas om.<br />
Väster om Huvudstafältet korsar trafikleden en dagvatten tunnel, som måste läggas<br />
om.<br />
Vid Göran Perssons väg korsas tunneln av en spillvattenledning (∅500 mm) och ett<br />
elkabelstråk. De behöver troligen ej läggas om.<br />
<strong>Solna</strong>/Sundbyberg I höjd med Alphyddev i<br />
<strong>Solna</strong> passerar Huvudstaleden<br />
en av Norrvattens huvudledningar<br />
(∅800 mm) och ett<br />
elkabelstråk. De påverkas<br />
dock ej.<br />
Ulvsunda<br />
industriområde<br />
Vid den planerade anslutningen<br />
till Kvarnbacksv<br />
ligger en större spillvattenledning<br />
och en vattenledning<br />
(∅1000 resp. 800 mm). Båda<br />
måste läggas om.<br />
Ledningar passerar<br />
korsningen med Ulvsundav<br />
för att vika av norrut i<br />
Norrvattens huvudledning<br />
(∅800 mm)<br />
korsar Tritonvägen vid<br />
korsningen med <strong>Solna</strong><br />
Strandv/ Albyg.<br />
Ledningen följer Tritonv<br />
på gränsen mellan<br />
Sundbyberg och <strong>Solna</strong><br />
ner mot Hamnvägen.<br />
Ledningen måste läggas<br />
om.<br />
I korsningen Tritonv-<br />
<strong>Solna</strong> Strands/ Albyg<br />
finns även en<br />
fjärrvärmeledning. Även<br />
denna måste läggas om.<br />
Längs Ulvsundav vid<br />
korsningen Ulvsundav -<br />
Karlsbodav ligger<br />
spillvatten och vattenledningar<br />
(∅1000 resp<br />
800), Båda måste läggas<br />
om.<br />
Dagvattenledning<br />
∅<br />
Norrvattens huvudledning<br />
(∅800 mm) korsar Tritonvägen<br />
vid korsningen med<br />
<strong>Solna</strong> Strandv/ Albyg.<br />
Ledningen följer Tritonv<br />
på gränsen mellan Sundbyberg<br />
och <strong>Solna</strong> ner mot<br />
Hamnvägen. Ledningen<br />
måste läggas om.<br />
I korsningen Tritonv-<br />
<strong>Solna</strong> Strands/ Albyg finns<br />
även en fjärrvärmeledning.<br />
Även denna måste läggas<br />
om.<br />
Längs Ulvsundav vid<br />
korsningen Ulvsundav -<br />
Karlsbodav ligger<br />
spillvatten och vattenledningar<br />
(∅1000 resp<br />
800). Båda måste läggas<br />
om.<br />
Dagvattenledning (∅1600<br />
35(54)
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
Alternativ Huvudstabron Alternativ Tritonbro Alternativ Tritontunnel<br />
för att vika av norrut i<br />
Ulvsundav. En elkabel ligger<br />
också i Ulvsundavägen. Med<br />
föreslagen trafikled i tunnel<br />
under Ulvsundav berörs inte<br />
ledningarna på denna sträcka.<br />
Vibrationer från sprängningsarbeten<br />
vid tunneldrivningen<br />
kan dock indirekt påverka<br />
ledningarna.<br />
Nordöst om Ulvsundav mitt<br />
för Björkbacksv passeras en<br />
rikstelekabel i Norrbyv, som<br />
måste läggas om.<br />
Längs Norrbyvägen ligger<br />
även elkabel (30 kV) samt<br />
gasledningar. Dessa<br />
ledningarna måste läggas om<br />
i den östra delen.<br />
5.5 Markförhållanden<br />
(∅1600 mm) mellan<br />
Ulvsundav och<br />
Bällstaviken behöver<br />
ersättas.<br />
Elkablar längs<br />
Ulvsundav och<br />
Karlsbodav samt en<br />
rikstelekabel längs<br />
Karlsbodav kan också<br />
behöva läggas om.<br />
mm) mellan Ulvsundav<br />
och Bällstaviken behöver<br />
ersättas.<br />
Elkablar längs Ulvsundav<br />
och Karlsbodav samt en<br />
rikstelekabel längs<br />
Karlsbodav måste också<br />
läggas om.<br />
Huvudstatunnelns <strong>sträckning</strong> går från den befintliga delen av Huvudstaleden i väster till Pampas i<br />
öster. Området begränsas i norr av järnvägen mot Västerås (Mälarbanan) och i söder i huvudsak av<br />
bergbranten ner mot Ulvsundasjön. Karaktären är ett bergkullelandskap med mellanliggande<br />
jordfyllda sprickdalar. Från Huvudstabron fram till ungefär Huvudstagatan överväger granitiska<br />
bergarter som därefter övergår i gnejsiga bergarter.<br />
Viktigare större svaghetszoner i området finns i Huvudstagatans <strong>sträckning</strong> och Huvudstafältet i<br />
ungefär nord-sydlig riktning samt i Göran Perssons väg i ungefär öst-västlig riktning. I kv. Leoparden<br />
vid Huvudstagatan och Ängkärrsgatan finns problem med grundvattensänkning och sättningar efter<br />
utbyggnad av tunnelbanan. Vid Huvudstafältet kan befaras stora lerdjup.<br />
En mycket översiktlig kartering av jordlagerförhållandena har gjorts med ledning av den geologiska<br />
kartan i skala 1:50 000, Stockholms byggnadsgeologiska karta som även tar med ett område kring<br />
tunnelbanan genom <strong>Solna</strong> samt diverse geotekniska undersökningar från <strong>Solna</strong> <strong>stad</strong>s<br />
byggnadsnämnd.<br />
Huvudstatunneln – gemensam för de två huvudalternativen<br />
Från Göran Perssons väg och ca 200 meter mot öster finns en svacka i berget fylld med lös lera och<br />
morän. Jorddjupen är upp till 12 m. För det sydliga alternativet av Huvudstatunneln ger<br />
svaghetszonen i Göran Perssons väg konsekvenser med låg bergtäckning för trafiktunneln. Ramper<br />
till Trafikplats Huvudsta måste utföras som kortare betongtunnlar på en sträcka. Längden på<br />
betongtunneldelen av ramperna bedöms bli ca 100 meter resp. ca 50 meter för avfart resp. påfart.<br />
Påfartsrampens tunnel passerar huvudtunnlarna utan bergtäckning i båda alternativen, vilket medför<br />
en bro i berg. Rampernas betongtunnlar antas kunna byggas utan att gå in i befintliga byggnader i kv.<br />
Vitlöken och kv. Salladen.<br />
Vid Huvudstafältet finns också en svacka i berget, ca 7 m djup, men här kommer leden att ligga så<br />
djupt att bergtäckningen blir mer än 10 m. Också utmed Armégatan från Kristinelundsvägen fram till<br />
Huvudstagatan finns en bergsvacka där jorddjupet kan vara ca 12 m. Även här blir bergtäckningen<br />
tillräcklig, ca 10 m. Vid Armégatan vid tunnelns östra ände finns likaså en bergsvacka som är ca fem<br />
m djup. Här går sista delen av tunneln i betongtunnel.<br />
36(54)
0,95<br />
Tunnelbanan passeras vid två tillfällen med minimal bergtäckning. Detta medför omfattande<br />
drivningsrestriktioner vid byggnad av Huvudstatunneln och skyddsarbeten i tunnelbanetunnlarna<br />
under byggtiden.<br />
Alternativ Huvudstabron<br />
Vid anslutningen till Kvarnbacksvägen vid ledens västra ände är jordjupen måttliga och här kommer<br />
leden att gå i jord och bergskärning. På en sträcka om ca 100 meter väster om Ulvsundavägen ligger<br />
bergytan högt och här går leden i en ca 100 meter lång bergtunnel. Därefter är jorddjupen små och<br />
leden går i jord och bergskärning till ca 300 meter öster om Ulvsundavägen, där leden ansluter till<br />
befintliga Huvudstaleden och går på denna till strax öster om en befintlig gång- och cykelport under<br />
leden i <strong>Solna</strong>.<br />
Efter gång- och cykelporten finns en lersvacka med jorddjup upp till över 10 m. Svackan slutar<br />
ca 200 meter öster om gång- och cykelporten. På denna sträcka går leden först i en ca 150 m lång<br />
betongtunnel och därefter i bergtunnel under Huvudsta.<br />
Alternativ Triton<br />
Vid Bällstaviken och väster om denna är jorddjupen stora. Vid västra stranden är lerdjupen mer än<br />
10 meter. Närmare den planerade brons västra landfäste är jorddjupen något mindre. Vid<br />
Bällstavikens östra strand är jorddjupen förmodligen några meter. Vid broalternativet kommer<br />
troligen hela bron att grundläggas på pålar utom det östra landfästet som bör kunna grundläggs på<br />
berg. Vid tunnelalternativet bedöms betongtunneln kunna grundläggas på berg.<br />
I Tritonvägen öster om Bällstaviken är jorddjupen till större delen måttliga, 4 till 6 meter. Vid<br />
Storgatan och befintliga Huvudstaleden finns en djupare del där jorddjupen är upp till 10 meter.<br />
Jorden består till större del av lera. Vid en Tritonbro föreslås leden närmast Bällstaviken gå i en jord-<br />
och bergskärning. Resten av sträckan fram till bergtunnel under Huvudsta föreslås leden att gå i en<br />
betongtunnel. I tunnelalternativet krävs betongtunnel på hela sträckan.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ<br />
Huvudstabron<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Huvudstatunneln Trafikleden förläggs i lång bergtunnel under Huvudsta med korta<br />
betongtunnlar (120 resp 160 m) i ändpunkterna. Ramperna upp till tpl<br />
Huvudsta måste delvis betongförstärkas.<br />
En svaghetszon finns vid Göran Perssons väg.<br />
Minimitäckning vid passage av tunnelbanor<br />
<strong>Solna</strong>/Sundbyberg Ca 600 m betongtunnel<br />
under Frösundaleden o<br />
Tritonv.<br />
Ulvsundasidan Bron över Bällstaviken<br />
och anslutande vägar är<br />
ca 700 m lång.<br />
37(54)<br />
Ca 1200 m betongtunnel<br />
under Frösundaleden,<br />
Tritonv o<br />
Bällstaviken.<br />
.
5.6 Påverkan på omgivningen<br />
Påverkan på <strong>stad</strong>s- och landskapsbilden sker huvudsakligen vid trafikplatserna och tunnelpåslagen.<br />
Huvudstatunneln<br />
I trafikplats Karlberg berör det norra klöverbladet, söder om Terminalvägen, ett litet område med<br />
gamla kolonistugor, stora ekar och stenmurar. Området är i översiktplan inte betecknat som värdefull<br />
natur- eller kulturmiljö. Tunnelpåslag vid Karlberg berör sluttning med bl.a. stora tallar.<br />
Trafikplats Huvudsta tar i anspråk små sparade naturmarksytor som är upplevelsemässigt värdefulla i<br />
den storskaliga trafikmiljön.<br />
Alternativ Huvudstabron<br />
Trafikplats och tunnelpåslag Ulvsundavägen vid Kvarnbacksvägen berör kullen med restaurangen. På<br />
kullen finns en del stora ekar och annan vegetation. De stora träden har ett upplevelsevärde, men är i<br />
översiktsplan inte betecknade som värdefulla. Tunnelpåslag vid Kvarnbacken ligger i ett värdefullt<br />
grönområde. Kvarnbacksvägen ligger kvar och på en kort sträcka tillkommer alltså en väg. Området<br />
kring Lillsjön är idag stört och känsligt för ytterligare störningar.<br />
Alternativ Triton<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
Tunnelpåslag vid trafikplats Huvudsta i Tritonalternativen ligger nära bebyggelse, att bo ”på en<br />
tunnelmynning” kan upplevas negativt.<br />
Trafikplats Ulvsundavägen vid Karlsbodavägen ligger idag i en storskalig trafik- och industrimiljö<br />
och skulle kunna utformas på ett sätt som samspelar bra med nuvarande omgivning. Trafikplatsen<br />
ligger intill de gamla hangarerna på Bromma som ingår i värdefull kulturmiljö, en hangar är<br />
byggnadsminne. Stockholm <strong>stad</strong> har planer på att bygga bostäder i området om/då Brommafält läggs<br />
ned. Varken en upphöjd trafikplats eller alternativt ett upphöjt lokalt vägnät är svårt att förena med<br />
attraktiv bo<strong>stad</strong>sbebyggelse.<br />
Längs Bällstaviken finns en strandpromenad på <strong>Solna</strong>-/Sundbybergssidan. På Stockholmssidan<br />
planeras för strandpromenad i samband med omvandling av Ulvsunda industriområde. Idag är det<br />
inte möjligt att komma fram längs vattnet på alla sträckor. En Tritonbro kan komma att beröra<br />
stränderna. Det är viktigt att bron blir så hög att gående kan passera under. Naturliga landfästen för en<br />
bro saknas och det kan bli fråga om höga bankar upp mot bron. Bankarna blir både en visuell och<br />
fysisk barriär.<br />
Stads- och<br />
landskapsbild<br />
Alternativ<br />
Huvudstabron<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Ramp i trafikplats Karlberg berör område med bl.a. stora ekar och<br />
stenmurar. Tunnelpåslag berör sluttning med bl.a. stora tallar.<br />
Upplevelsemässigt värdefullt med stora träd i området.<br />
Upplevelsemässigt värdefulla naturmarksytor med stora träd tas i anspråk<br />
vid trafikplats Huvudsta.<br />
Naturliga landfästen<br />
saknas för bron, höga<br />
bankar mot bron är<br />
negativa för <strong>stad</strong>sbilden.<br />
Visuell och<br />
fysisk barriär.<br />
Öppet tråg på<br />
Tritonvägen innan<br />
vägen kommer ner i<br />
tunneln blir en fysisk<br />
barriär.<br />
38(54)
Bebyggelse<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ<br />
Huvudstabron<br />
0,95<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Tunnelpåslag vid Tpl Huvudsta ligger nära bostäder, kan upplevas negativt.<br />
Omedelbart väster om<br />
Huvudstabron sänks<br />
profilen under den<br />
nuvarande vägens.<br />
Vid Ekbv läggs<br />
trafikleden i nuvarande<br />
marknivå för att<br />
västerut åter sänkas till<br />
en drygt 100 m lång<br />
bergtunnel under<br />
Ulvsundav<br />
Bron över Bällstaviken<br />
och anslutande vägar är<br />
ca 700 m lång och<br />
sträcker sig in på<br />
Ulvsundasidan<br />
Trafikleden ligger ovan<br />
jord men anslutande<br />
vägar sänks något under<br />
markplanet.<br />
39(54)<br />
På Ulvsundasidan<br />
påverkar mynningar för<br />
huvudtunnlar och<br />
ramper ett ca 500 m<br />
långt område<br />
Det lokala vägnätet<br />
byggs i markplanet<br />
ovan trafikleden.<br />
Kulturmiljö Trafikplats Ulvsundavägen vid Karlsbodavägen<br />
ligger nära värdefull kulturmiljö (Bromma).<br />
Rekreation och friluftsliv Tunnelpåslag vid<br />
Kvarnbacken påverkar<br />
värdefullt grönområde.<br />
Naturvärden<br />
Figur på följande sida: Konfliktkarta<br />
Tunnelpåslag vid<br />
Kvarnbacken påverkar<br />
värdefullt grönområde.
5.7 Påverkan på övrig infrastruktur<br />
Tunnelbana<br />
Tvärspårväg Norr<br />
5.8 Genomförande<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ<br />
Huvudstabron<br />
0,95<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Tunnelbanan passeras vid två tillfällen med minimal bergtäckning. Detta<br />
medför omfattande drivningsrestriktioner vid byggnad av Huvudstatunneln<br />
(den alternativgemensamma delen) och skyddsarbeten i tunnelbanans<br />
tunnlarna under byggtiden.<br />
Spårvägen kan gå under<br />
Huvudstaleden (enligt<br />
nuvarande planering)<br />
Spårvägen förläggas<br />
något under marknivå<br />
och leds under<br />
Huvudstaleden<br />
Spårvägen leds på bro<br />
över Huvudstaleden<br />
Alternativ Huvudstabron är avsevärt lättare att bygga ut än alternativen med en Tritonlänk. Alla<br />
alternativ kan byggas i två etapper; en mellan Tpl Karlberg och Tpl Huvudsta och en mellan Tpl<br />
Huvudsta till Ulvsundavägen.<br />
Byggtid<br />
Alternativ<br />
Huvudstabron<br />
Tunneln under<br />
Huvudsta tar 2-3 år att<br />
driva, därtill kommer<br />
installationstid på ett<br />
par år.<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Längre än Alt<br />
Huvudstabron<br />
Etableringsområden Svårt att hitta<br />
etableringsområden<br />
kring Vreten<br />
Påverkan under<br />
byggtiden<br />
Trafikprovisorier<br />
Etappindelning<br />
Omfattande<br />
trafikomläggningar<br />
längs med Norrbyvägen<br />
Kan byggas i två<br />
etapper;<br />
Huvudstatunneln och<br />
väster om Bällstaviken<br />
Större påverkan än Alt<br />
Huvudstabron<br />
Mycket omfattande<br />
trafikomläggningar<br />
längs med Tritonvägen<br />
Kan byggas i två<br />
etapper;<br />
Huvudsatunneln och<br />
Tritonlänken<br />
bedömd skillnad mot bro<br />
Ytterligare längre än<br />
Tritonbron<br />
40(54)
5.9 Kostnader<br />
Alternativ Huvudstabron är billigast att bygga ut eftersom delar av trafikleden redan är befintliga och<br />
Ulvsundavägens profil inte rörs. De tunnlar som behövs ligger till största del i berg. Kostnad<br />
ca 3 000 miljoner kr.<br />
Alternativ Tritonbron blir avsevärt dyrare, ytterligare 2 200 miljoner kr, p.g.a. en lång betongtunnel<br />
under Tritonvägen i <strong>Solna</strong>-Sundbybergsgränsen och en ny lång bro över Bällstaviken. En<br />
Tritontunnel ger en kostnadsökning på uyyrtligare 2 200 miljoner kr p.g.a. att bron ersätts med<br />
tunnel. Kostnader inkluderar utbyggnad av etapp 1 för de olika trafikplatserna. Kostnader för<br />
påseglingsskydd för betongtunneln har ej bedömts.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
Alternativ<br />
Huvudstabron<br />
0,95<br />
Alternativ Tritonbro Alternativ<br />
Tritontunnel<br />
Huvudstatunneln Ny trafikplats byggs vid Karlberg. Nuvarande bro måste ersättas.<br />
<strong>Solna</strong>/Sundbyberg Ny trafikplats byggs i<br />
markplanet<br />
Trafikleden förläggs i lång bergtunnel under Huvudsta med korta<br />
betongtunnlar (120 resp 160 m) i ändpunkterna. Ramperna upp till tpl<br />
Huvudsta måste delvis betongförstärkas. En svaghetszon finns vid Göran<br />
Perssons väg.<br />
Minimitäckning vid passage av tunnelbanor<br />
Ulvsundasidan Omedelbart väster om<br />
Huvudstabron sänks<br />
profilen under den<br />
nuvarande vägens.<br />
Vid Ekbv läggs<br />
trafikleden i nuvarande<br />
marknivå för att<br />
västerut åter sänkas till<br />
en drygt 100 m lång<br />
bergtunnel under<br />
Ulvsundav.<br />
Ny trafikplats byggs i<br />
markplanet<br />
Ca 600 m betongtunnel<br />
under Frösundaleden o<br />
Tritonv<br />
Bron över Bällstaviken<br />
och anslutande vägar är<br />
ca 700 m lång.<br />
Trafikleden ligger ovan<br />
jord men anslutande<br />
vägar sänks något under<br />
markplanet.<br />
Ny trafikplats byggs i<br />
markplanet<br />
41(54)<br />
Ca 1200 m betongtunnel<br />
under Frösundaleden,<br />
Tritonv o<br />
Bällstaviken<br />
Tunnelmynningar för<br />
huvudtunnlar och<br />
ramper påverkar ett 500<br />
meter långt område.<br />
Det lokala vägnätet<br />
byggs i markplanet<br />
ovan trafikleden.<br />
Totalt 3 000 milj kr 5 200 milj kr 7 400 milj kr
0,95<br />
6 Val av <strong>sträckning</strong> för Huvudstaleden<br />
Påverkan i närområdet<br />
Utbyggnad av Huvudstatunneln med en koppling till befintliga Huvudstabron eller en ny Tritonlänk<br />
ger en god avlastning av gatorna i Huvudsta. Även Frösundaleden och <strong>Solna</strong>vägen avlastas.<br />
Alternativen ger små skillnader inom <strong>Solna</strong> <strong>stad</strong>. Utbyggnad av Huvudstatunneln ger förhållandevis<br />
stora möjlighet att bygga nytt inom Huvudsta.<br />
Om Alternativet Huvudstabron byggs ökar trafikbelastning på Landsvägen något medan trafiken på<br />
Bällstabron minskar något. Alternativ Triton ger däremot en viss avlastning på Landsvägen. Båda<br />
Tritonalternativen medför påverkan på området vid Bällstaviken, Tritonbron på båda sidor och<br />
Tritontunneln bara på västra sidan.<br />
Sundbyberg strävar efter att trafiken på Landsvägen skall minska för att nå ned till 4 000 f/d. Detta<br />
kan göras med hjälp av en gata med lokal karaktär i Tritonvägens förlängning och inskränkningar i<br />
framkomligheten på Landsvägen. En sådan gata kan kombineras med Huvudstaleden utbyggd till<br />
befintliga Huvudstabron eller en Tritontunnel. Detta ger också ökad möjlighet att bygga längs med<br />
Hamngatan.<br />
Inom Stockholms <strong>stad</strong> ger båda huvudalternativen trafikproblem utanför <strong>utredning</strong>sområdet.<br />
Alternativ Triton ger en dubblering av trafikflödet på Ulvsundavägen norr om Karlsbodavägen<br />
medan Alternativ Huvudstabron ökar belastningen på Kvarnbacksvägen med ca 25 %. Alternativ<br />
Triton avlastar Tranebergsbron något än Huvudstabron mer men inte tillräckligt för att det skall skapa<br />
nya bebyggelsemöjligheter.<br />
Stockholm planerar för att bygga nya bostäder inom Ulvsunda industriområde, Ulvsundavisionen,<br />
och att kunna bebygga Brommafältet. Dessa utbyggnader kräver en förstärkning av vägnätet.<br />
Alternativ Triton kräver planskildhet i kopplingen mellan Ulvsundavägen och Tritonlänken, vilket<br />
Stockholm idag anser svårt att förena med Ulvsundavisionen. Alternativen gör stora ingrepp på mark<br />
inom Ulvsunda industriområde som istället skulle kunna användas för ny bebyggelse.<br />
Genomgående trafik<br />
Alternativen skiljer sig åt genom att Alternativ Huvudstabron till större del betjänar bilister från<br />
Brommaplan/Västerort medan Alternativ Triton mer betjänar bilister från norra delen av<br />
Ulvsundavägen/E18.<br />
Trafikarbetet inom länet minskar i båda alternativen jämfört med jämförelsealternativet, dock något<br />
mer i Alternativ Triton. Däremot minskar restiden inom länet avsevärt mer i Alternativ<br />
Huvudstabron.<br />
Regionplane- och trafikkontoret talar om Huvudstaleden med en transportuppgift som den regionala<br />
länken mellan Ulvsundavägen och Essingeleden. Vägverket Region Stockholm anser dock att inget<br />
av alternativen för Huvudstaleden är en regional angelägenhet utan att kommunernas önskemål bör<br />
styra utbyggnaden.<br />
Kostnader<br />
Kostnaderna för utbyggnad enligt Alternativ Huvudstabron har bedömts till ca 3 000 miljoner kronor<br />
medan Alternativ Triton är 2 200 (bro) resp. 4 400 (tunnel) miljoner kr dyrare.<br />
Båda huvudalternativen lämnar olösta problem utanför <strong>utredning</strong>sområdet, tex Kvarnbacksvägen<br />
eller Ulvsundavägen. Kostnader för att ta hand om problem utanför <strong>utredning</strong>sområdet ingår inte i<br />
kostnadsberäkningen.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
42(54)
Planeringsrekommendation<br />
Av ovanstående summerade konsekvenser talar kostnadsbilden och byggnadsplanerna inom<br />
Stockholm för en utbyggnad av Huvudstaleden i Alternativ Huvudstabron. Detta alternativ syns idag<br />
vara det mest realistiska. Om utbyggnadsplanerna inom Ulvsunda industriområde ändras bör val av<br />
utbyggnadsalternativ åter övervägas.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
43(54)
7 Utbyggnad av <strong>Huvudstaledens</strong> trafikplatser enligt alternativ<br />
Huvudstabron<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
Nedan beskrivs utformning, trafikkonsekvenser och etapper för trafikplatser vid utbyggnad av<br />
Huvudstaleden i Alternativ Huvudstabron.<br />
7.1 Trafikplats Karlberg<br />
För Trafikplats Karlberg visas två etapper en före och en efter utbyggnad av E4-länken. E4-länken<br />
kan i framtiden byggas ut som en avlastning av E4 och E20 förbi Norra stationsområdet, Haga södra<br />
och Haga norra. E4-länken är tänkt att leda från trafikplats Karlberg till Frösunda. (Om ”Förbifart<br />
Stockholm” realiseras kommer länken troligen att byta namn.)<br />
Trafikplats Karlberg – Etapp 1 före E4-länkens utbyggnad<br />
Trafikplats Karlberg förslås nu få en utformning som i plan mycket bygger på studien från 2001.<br />
Tvärs under Huvudstaleden och väster om den framtida E4-länken kan antingen Ekelundsvägen ges<br />
en rak <strong>sträckning</strong> eller avfartstrafik från Huvudstatunneln till Armégatan ges en gen färdväg till den<br />
mindre cirkulationsplatsen i den nordvästra kvadranten. Den senare trafikströmmen är liten men<br />
skulle om E4-länken byggs behöva passera två öglor i trafikplatsen innan den kan nå<br />
cirkulationsplatsen.<br />
Figur: Trafikplats Karlberg – Etapp 1 före E4-länkens utbyggnad<br />
44(54)
Den lilla cirkulationsplatsen norr om huvudstaleden kommer att få ca 3 400 inkommande fordon per<br />
timme under förmiddagen. Belastningen blir ca 0,8. Största flödena är högersvängande från<br />
Essingeleden söderifrån till Huvudsta och motriktad vänstersväng från Huvudsta mot Essingeleden<br />
söderut. Högersvängen kan ges egen filterfil. Ekelundsvägen bör ges bara ett körfält så att trafikflödet<br />
på gatan dämpas.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
Trafikplats Karlberg – Etapp 2 med E4-länken utbyggd<br />
Avfart från Huvudstatunneln till Huvudsta kräver vid utformningen i etapp 1 att trafikanterna åker i<br />
det sydöstra klöverbladet. Om E4-länken byggs ut tvingas bilisterna cirkulera i både det sydöstra och<br />
det nordöstra klöverbladet. I detta skede bör därför en direktförbindelse för denna sväng byggas, som<br />
utvecklas i sydvästra klöverbladet och går norrut under Huvudstaleden parallellt med Ekelundsvägen<br />
till den lilla cirkulationsplatsen. Ekelundsvägen bör då istället ledas kopplas upp till det lokala<br />
vägnätet norr om trafikplatsen.<br />
Figur: Trafikplats Karlberg – Etapp 2 med E4-länken utbyggd<br />
45(54)
7.2 Trafikplats Huvudsta<br />
Trafikplats Huvudsta– Etapp 1<br />
Trafikplatsen mellan Huvudstaleden och Frösundaleden har två stora trafikströmmar Huvudstabron –<br />
Huvudstatunneln och Huvudstatunneln – Tritonvägen. Den mellan Huvudstabron och<br />
Huvudstatunneln är huvudriktningen och förläggs i direkttunnel. Övriga trafikströmmar kan samlas i<br />
en cirkulationsplats i markplanet. Ramper mellan cirkulationsplatsen och Huvudstatunneln föreslås<br />
placeras mot öster under bo<strong>stad</strong>sbebyggelsen vid Göran Perssons väg. Ramperna från<br />
cirkulationsplatsen till Huvudstabron ansluter i en gaffel till huvudtunneln, där den övergår till ytläge.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
Cirkulationsplatsen kommer att få ett inkommande flöde på a 5 500 fordon per timme under<br />
förmiddagen. Korsningen klarar inte att ta emot denna trafik utan får ca 50 % överbelastning.<br />
Trafikplats Huvudsta –Etapp 2<br />
Om de största kvarvarande flödena i cirkulationsplatsen, de mellan Huvudstatunneln och Tritonvägen<br />
ges direkta körfält under cirkulationen minskar belastningen till ca 1,0.<br />
Figur: Trafikplats Huvudsta– Etapp 1<br />
Trafikplats Huvudsta – Etapp 2 med<br />
direktkörfält mellan Tritonvägen och<br />
Huvudstatunneln<br />
46(54)
7.3 Trafikplats Kvarnbacksvägen<br />
För att underlätta för trafikströmmarna mellan Ulvsundavägens norra del och Huvudstabron vore det<br />
fördelaktigt med direktramper för dessa strömmar i Trafikplats Kvarnbacksvägen. En ramp för<br />
högersväng från Huvudstabron mot Ulvsundavägen norrut är lätt att ordna. Direktramp för motriktad<br />
vänstersväng kan antingen skapas genom en vänstersväng i en nivå över Ulvsundavägen eller en<br />
högersväng cirkulation in under Kvarnberget. För att ge möjlighet till anslutning till Voltavägen visas<br />
här direktramp med en högersväng in under Kvarnberget. Förka<strong>stad</strong>e utformningsalternativ visas i<br />
bilaga 2<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
Trafikplats Kvarnbacksvägen på Ulvsundavägen - Etapp 1<br />
Cirkulationsplatsen på Ulvsundavägen bedöms få ca 3 200 inkommande fordon per timme under<br />
förmiddagen. Belastningen blir måttlig ca 0,6. Norrbyvägen kan ges ett inkommande körfält.<br />
Cirkulationsplatsen på Kvarnbacksvägen bedöms få ca 3 300 inkommande fordon per timme under<br />
förmiddagen. Belastningen bedöms bli ca 1,0 främst beroende på att trafiken österut på<br />
Kvarnbacksvägen/Huvudstaleden är stor. Trafik från Ulvsundavägen som skall österut på<br />
Huvudstaleden har givits en direktramp.<br />
Det finns risk att det modellberäknade trafikflöden på Kvarnbacksvägen visar ett högre värde än vad<br />
verkligt. Missvisningen kan vara så stor som 10 000 f/d.<br />
Trafikplats Kvarnbacksvägen på Ulvsundavägen – Etapp 2<br />
Om Kvarnbacksvägen eller dess eventuella ersättningslänk i framtiden skall graderas upp till trafikled<br />
med hel mittremsa behöver korsningen med Ulvsundavägen utvecklas med fler ramper. För<br />
Ulvsundavägen söderut förutsätts plankorsningen behållas.<br />
Omedelbart väster om Huvudstabron finns möjlighet att ansluta ramper till det lokala vägnätet<br />
ungefär vid Voltavägen. Växlingssträckan på norra sidan blir redan i Etapp 1 begränsad,<br />
ca 230 meter. Vid utbyggnad enligt Etapp 2 behövs särskilt växlingsfält.<br />
47(54)
0,95<br />
Figur: Trafikplats Kvarnbacksvägen på Ulvsundavägen - Etapp 1 med direktramper mot<br />
Huvudstabron<br />
Figur: Trafikplats Kvarnbacksvägen på Ulvsundavägen – Etapp 2 med hel mittremsa i<br />
Kvarnbacksvägen<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
48(54)
0,95<br />
7.4 Huvudstatunneln, delsträckan Karlberg – Huvudstabron<br />
Mellan Karlberg och Huvudstabron går trafikleden i bergtunnel större delen. Trafikföringen ändras<br />
inte på sträckan. Bestående påverkan på omgivningen är tunnelmynningarna, dels för huvudtunnlarna<br />
vid Armégatan och väster om Storgatan dels för ramper upp mot Trafikplats Huvudsta under<br />
bo<strong>stad</strong>sbebyggelsen vid Göran Perssons väg. Någonstans i närheten av huvudtunnlarnas mynningar<br />
behövs också avluftningstorn.<br />
En befintlig dagvattentunnel måste läggas i ny tunnel på en ca 400 meter lång sträcka.<br />
Tunnelbanan kräver skyddsarbeten och omfattande drivningsrestriktioner under byggtiden.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
49(54)
0,95<br />
8 Samhällsekonomisk effektberäkningar<br />
8.1 Beräkningsförutsättningar<br />
Beräkning av de samhällsekonomiska effekterna har gjorts med Samkalk-programmets effektmodul.<br />
Kalkylförutsättningar samt värderingar av tid, olyckor etc. har följt rekommendationerna i ASEK II 1 .<br />
Prisnivå<br />
Samtliga kostnader och intäkter i kalkylen anges i 2002 års prisnivå. Kostnaderna har beräknats för<br />
etapp 1 av all trafikplatser. Valet av år för prisnivå bestäms gemensamt för trafikverken inför varje<br />
planeringsomgång (ASEK).<br />
Startår<br />
För beräkningen har antagits att Huvudstaleden tas i drift år 2015. Trafiktillväxten har antagits uppgå<br />
till 1,3% per år fram till år 2030 och därefter till 0,5% per år.<br />
Diskontering<br />
Samtliga kostnader måste räknas om – diskonteras – till ett gemensamt års värde. På samma sätt som<br />
vid val av prisnivå har val av diskonteringsår ingen betydelse för kalkyljämförelser under<br />
förutsättning att samma år används i alla kalkyler. I föreliggande kalkyl är diskonteringsåret 2002.<br />
Vägledande vid beräkning av kostnader och intäkter i en samhällsekonomisk kalkyl är att dessa skall<br />
avspegla konsumenternas betalningsvilja. Detta gäller även kalkylräntan. En positiv kalkylränta<br />
innebär att individerna i samhället värderar intäkter och kostnader som infaller längre fram i tiden<br />
lägre än motsvarande betalningar idag. Kalkylräntan uttrycker individernas krav på kompensation för<br />
att skjuta upp sin konsumtion alternativt hur mycket individerna är beredda att avstå för att kunna<br />
konsumera nu istället för vid en senare tidpunkt.<br />
Kalkylperiod<br />
Kalkylperioden, dvs. tiden från det att anläggningen är färdigställd tills den är nedsliten, antas i<br />
normalfallet vara 60 år.<br />
Skattefaktorer<br />
I den samhällsekonomiska kalkylen skall indirekta skatter, dvs. moms, drivmedelsskatt etc., rensas<br />
bort från samtliga kostnadsposter. De från indirekta skatter rensade kostnaderna kan dock inte gå<br />
direkt in i kalkylen, då ett sådant förfarande skulle innebära att prisnivån avser företagskostnader. Av<br />
denna anledning görs uppräkning av de från indirekta skatter rensade kostnaderna till<br />
konsumentprisnivå med en uppräkningsfaktor, skattefaktor I, som uttrycker den genomsnittliga<br />
uttaget av indirekta skatter i samhället.<br />
En stor del av den offentliga verksamheten finansieras skattevägen. Hanteringen av skatteuttaget<br />
medför kostnader för samhället. Detta beror på att skatterna snedvrider den information som priserna<br />
i marknadssystemet, i frånvaro av skatter, skulle ha innehållit. Därmed tas också beslut om<br />
resursanvändning som inte överensstämmer med de samhällsekonomiskt ideala besluten. Exempelvis<br />
innebär inkomstskatten att valet mellan arbete och fritid påverkas.<br />
Denna snedvridning av individernas val kan ses som en kostnad. All verksamhet som finansieras med<br />
allmänna medel kan därför direkt eller indirekt ses som förenad med en sådan snedvridningskostnad.<br />
I samhällsekonomiska kalkyler multipliceras därför de kostnads- och intäktsposter som berör den<br />
offentliga budgeten med en särskild faktor, skattefaktor II, för att kompensera för dessa effekter.<br />
1 ASEK – Arbetsgruppen för SamhällsEkonomiska Kalkyler – tar fram värderingar för den statliga<br />
investeringsplaneringen.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
50(54)
Nettonuvärdekvot<br />
Nuvärdemetoden är den kalkylmetod som används i de samhällsekonomiska bedömningarna.<br />
Nuvärdet av en investering utgörs av summan av investeringarna inkl. restvärdet minskat med<br />
summan av utbetalningarna och grundinvesteringen. Om nuvärdet är positivt är investeringen lönsam<br />
att utföra.<br />
Vid en bedömning av nuvärdet sätts detta i relation till insatsen, grundinvesteringen. Ett sätt att<br />
relatera nuvärdet till resursinsatsen är att beräkna den s.k. nettonuvärdekvoten. Nettonuvärdekvoten<br />
beräknas genom att dividera nuvärdet med anläggningskostnaden.<br />
8.2 Resultat<br />
Resultaten av beräkningarna för Stockholms län visas i följande tabell. Beräkningar har utförts för en<br />
kalkylperiod på 60 år och med en kalkylränta på 4%. För värderingar har använts värden enligt<br />
ASEK II.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
Utbyggnad av Huvudstaleden enligt alternativ Huvudstabron, Stockholms län<br />
Sammanställning av nyttor<br />
Nuvärde 2002<br />
Mkr, diskonterat<br />
Nytta Alt HB-JA<br />
Mkr/år<br />
51(54)<br />
NATIONELL OCH REGIONAL<br />
TRAFIK Totalt Personbil Lastbil* Totalt Personbil Lastbil*<br />
Konsumentöverskott 8221 5741 2480 454 317 137<br />
10<br />
Restider 7157 5257 1900 395 290 5<br />
Reskostnader 888 483 404 49 27 22<br />
Godskostnader 176 0 176 10 0 10<br />
Externa effekter 566 376 190 31 21 10<br />
Luftföroreningar o klimatgaser 252 146 106 14 8 6<br />
Trafikolyckor 314 230 83 17 13 5<br />
DoU och reinvesteringar** -637 -365 -272 -35 -20 -15<br />
DoU vägtrafik -637 -365 -272 -35 -20 -15<br />
Budgeteffekter (inkl. Skf 2) -363 -255 -107 -20 -14 -6<br />
Drivmedelsskatt för vägtrafik -363 -255 -107 -20 -14 -6<br />
SUMMA (60 år) 7787 5496 2291 430 303 126<br />
* Inklusive personbilar i yrkestrafik<br />
** Inkluderar skattefaktor 1 och 2. DoU Vägtrafik inkluderar både trafikberoende och trafikoberoende DoU<br />
Som framgår av tabellen ger posterna konsumentöverskott och externa effekter positiva värden,<br />
beroende på den minskning av trafikarbetet som uppkommer med projektet. Den samhällsekonomiska<br />
bruttonyttan av projektet upp till ca 430 Mkr per år eller ca 7,8 miljarder kr för<br />
kalkylperioden på 60 år.<br />
Konsumentöverskottet ökar med ca 450 Mkr per år, varav minskade restidsvinster svarar för den<br />
största delen eller ca 395 Mkr per år. Minskade reskostnader svarar för ca 50 Mkr per år.<br />
Minskningen av godskostnader med 10 Mkr per år avser godsets tidsvärde med de värderingar av<br />
lastbilsgods som anges av ASEK.<br />
Externa effekter ger besparingar avseende såväl avgasemissioner som trafikolyckor. Värdet av<br />
minskade avgasemissioner uppgår till ca 14 Mkr per år och värdet av trafiksäkerhetsvinsterna uppgår<br />
till ca 17 Mkr per år.<br />
De totala driftkostnaderna för vägrafiken ger ett underskott i kalkylen på 35 Mkr per år, vilket beror<br />
på de ökad DoU-kostnader som tunneln medför. DoU-kostnader för tunneln beräknas uppgå till 40<br />
Mkr per år.
0,95<br />
Det minskade trafikarbetet leder till negativa budgeteffekter med ca 20 Mkr per år till följd av<br />
minskade drivmedelsskatter.<br />
Framkomna resultat innebär att det finns ett investeringsutrymme på ca 5 miljarder kr vid 60 års<br />
kalkylperiod och ca 4,3 miljarder kr vid 40 års kalkylperiod.<br />
Med en investeringskostnad för projektet på 3 miljarder kr blir nettonuvärdekvoten 0,70 vid en<br />
kalkylperiod på 60 år och 0,44 vid en kalkylperiod på 40 år. Dvs projektet visar positiva nyttor för<br />
utbyggnad av Huvudstaleden mellan Karlbergs trafikplats och Ulvsundavägen. Detta kan jämföras<br />
med motsvarande kvoter för t ex….<br />
8.3 Icke värderade effekter<br />
Den samhällsekonomiska beräkningen ovan visar att det främst är trafikanternas minskade kostnader<br />
som ger lönsamhet för utbyggnad av Huvudstaleden. Beräkningen inkluderar även minskade<br />
olyckskostnader samt värdet av minskade utsläpp av luftföroreningar och koldioxid.<br />
Det ska poängteras att den genomförda kalkylen inte inkluderar alla nyttor som projektet medför. Den<br />
samhällsekonomiska modellen tar inte hänsyn till minskad påverkan av trafikbuller eller ökad<br />
trygghet för boende i Huvudsta. Den värderar inte heller förändringar i fastighetsvärden och<br />
möjligheten att bygga fler bostäder i närområdet. Dessa faktorer bör alla ge ytterligare positiva<br />
tillskott till Huvdstaledens lönsamhet.<br />
På minussidan finns dock problemet med den ökade trafiken på Kvarnbacksvägen. Även om<br />
trafikberäkningsmodellen överskattar flödet på Kvarnbacksvägen med kanske 10 000 f/d så kommer<br />
en utbyggnad av Huvudstaleden att innebära att trafiken ökar till drygt 30 000 f/d. Vägen är redan<br />
idag fullt bela<strong>stad</strong> och en utbyggnad av Huvudstaleden i Huvudstabrons riktning borde därför<br />
inkludera åtgärder även för trafiken väster om Ulvsundavägen.<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
52(54)
Underlagsmaterial<br />
Trafik och vägar<br />
1. Ritning för Huvudstaleden i Stockholm 1990<br />
2. Trafikplan för <strong>Solna</strong> 1993-<strong>2005</strong><br />
3. Huvudstaleden- Tritonbron, nov 1996<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
4. Skiss på Huvudstaleden koppling till Pampaslänken och Klarastrandsleden, 2001<br />
5. PM Utredning vägutformning vid Huvudsta/ Karlberg, 2001<br />
6. Vägsystemstudie Nord, VST Publ. 2004:115<br />
Systemstudie Nord, etapp 1, VST mars –03<br />
7. Tvärbana Norr- <strong>Solna</strong>grenen, koncept 12-12-2004<br />
8. Trafiknätsanalys – <strong>Solna</strong> <strong>stad</strong>, mars –04 (önskas åter)<br />
9. Kompletterande utgångspunkter för <strong>utredning</strong> av Huvudstaleden, Sthlm sbk, nov-04<br />
10. Trafikplan för Sundbyberg, 2004<br />
11. Trafik- och parkstråksplan för Västerort, Stockholm 1996<br />
Markanvändning<br />
1. Översiktskarta över <strong>Solna</strong><br />
2. Huvudsta utvecklingsmöjligheter med beslutsprotokoll<br />
3. Sammanställning av pågående planärenden och bo<strong>stad</strong>sprojekt i <strong>Solna</strong><br />
4. Boende och arbetande i Sthlm 201,5 alternativ Ulvsunda<br />
5. Boende och arbetande i <strong>Solna</strong> år 2015<br />
6. Boende och arbetande i Sundbyberg år 2015<br />
Översiktsplaner, mm<br />
1. Grönplan för <strong>Solna</strong> 1991 (önskas åter)<br />
2. Stockholms ÖP 1999<br />
3. Kulturmiljö i <strong>Solna</strong>, ur pågående ÖP-arbete<br />
4. Översiktsplan för <strong>Solna</strong> <strong>2005</strong><br />
53(54)
Geounderlag<br />
1. Byggnadsgeologiska kartan, Stockholms gatukontor<br />
2. Bergartskartan, jordartskartan SGU<br />
Beställare: <strong>Solna</strong> kn<br />
Huvudstaleden, Uppdragsnummer: 208101<br />
j:\pdoc\208101\text\rapport\slutrapport\050603 rapport.doc<br />
0,95<br />
3. Tunnelbana Västra Skogen – Sundbyberg, huvudritningar<br />
Tunnelbana Västra Skogen – <strong>Solna</strong> centrum, huvudritningar<br />
4. <strong>Solna</strong> <strong>stad</strong> geoarkiv enligt nedan:<br />
Pärm 7 (flik 58,66,67), 11 (flik 94), 18 (flik 159), 19 (flik 167), 22 (flik 196), 27 (flik 218)samt<br />
28 (flik 219)<br />
Huvudstatunneln grundvatten Pärm 78.14<br />
Huvudstaleden Armégatan Pärm 68.19<br />
Huvudstatunneln Pärm 75.10<br />
Huvudstaleden Trpl Västra skogen Pärm 68.18 (röd)<br />
Huvudstaleden tunnel Pärm 2, 74.6 (röd)<br />
Södra Huvudsta geoteknisk undersökning Pärm 2, 67.24<br />
Grundvattenundersökning Huvudsta Kv Leoparden Pärm 2, 76.8<br />
Geotekniskt utlåtande Kv Rovan 690925<br />
Geotekniskt utlåtande Kv Pumpan 820907<br />
5. Kompletterande muntliga uppgifter avseende Kv. Paprikan, Grönfinken, Entitan, Styckjunkaren<br />
och Fältmarskalken<br />
Slut<br />
54(54)
