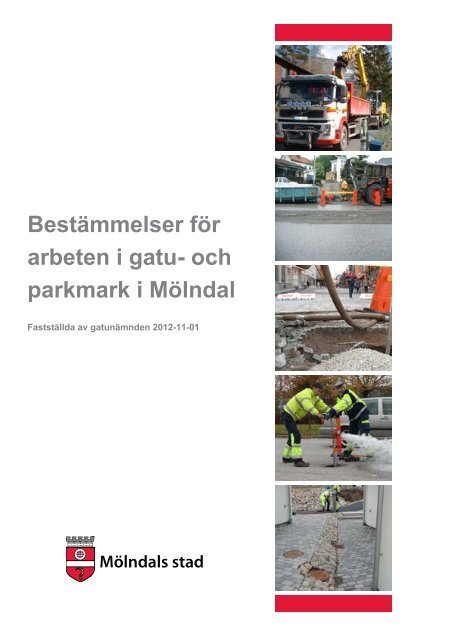

Bestämmelser för<br />
arbeten i gatu- och<br />
parkmark i <strong>Mölndal</strong><br />
Fastställda av gatunämnden 2012-11-01
Första upplagan<br />
Kontaktperson: Jan Engman<br />
Textbearbetning, layout och original:<br />
gatukontoret<br />
Bilder: Tobias Berntsson, Carita Filipsson,<br />
Lena Magnusson och Lars-Erik Jevås med flera
Förord<br />
Dessa bestämmelser har tagits fram för att gatukontoret som väghållare och parkansvarig i <strong>Mölndal</strong>s stad ska<br />
kunna erbjuda ett så bra fungerande vägnät som möjligt för våra trafikanter och bra parkanläggningar för kommuninvånarna<br />
och besökare.<br />
Arbete i vägområde innebär ofta någon form av störning för trafiken och en risk för dem som utför arbetet.<br />
Gatukontoret ska tillse att arbetena samordnas, att de utförs med trafiksäker utmärkning och avstängning och att<br />
de utförs snabbt, med rätt kvalitet och vid lämplig tidpunkt.<br />
Vår inriktning är att minimera trafikstörningarna, skapa trafiksäkra arbetsplatser, tillse att återställningen sker så<br />
att helheten bevaras och att informera om störningar så att alternativa vägar kan väljas.<br />
Bestämmelserna riktar sig till alla som arbetar i allmän platsmark där kommunen är ansvarig för skötseln. Detta<br />
innebär att den som utför någon form av arbete måste ha tillstånd för detta av gatukontoret.<br />
Bestämmelserna är fastställda av gatunämnden den 2012-11-01.<br />
Göran Werner<br />
Gatudirektör<br />
<strong>Mölndal</strong>s stad<br />
2
Innehåll<br />
Förord ............................. 2<br />
1. Inledning ......................... 5<br />
1.1 Omgivningens krav ............. 5<br />
1.2 Arbetsplatsens arbetsmiljökrav ... 5<br />
1.3 Samordningskrav ............... 5<br />
1.4 Planer . . . . . . . . . . . . . . . . . . . . . . . . 5<br />
2. Planeringsskedet .................. 6<br />
2.1 Allmänt ....................... 6<br />
2.1.1 Bestämmelser . .............6<br />
2.1.2 Ansvar ....................6<br />
2.1.3 Användning av offentlig plats. ..7<br />
2.1.4 Återställning. ...............7<br />
2.1.5 Information. ................8<br />
2.1.6 Kvalitetssäkring .............8<br />
2.1.7 Miljö ....................... 8<br />
2.2 Starttillstånd för arbeten i gatu- och<br />
parkområden. ..................... 9<br />
2.2.1 Generellt starttillstånd ........ 9<br />
2.3 Starttillstånd för arbeten i<br />
spårområdet ...................... 9<br />
2.3.1 Behörighet ................ 9<br />
3. Utförandeskedet .................. 10<br />
3.1 Allmänt ...................... 10<br />
3.1.1 Information. ............... 10<br />
3.1.2 Syn före arbetets påbörjan ... 10<br />
3.1.3 Tillfällig trafikanordningsplan .. 10<br />
3.1.4 Entreprenörens/byggherrens<br />
ansvar. ....................... 10<br />
3.1.5 Utsättning av befintliga<br />
ledningar. ..................... 11<br />
3.1.6 Utmärkning, avstängning och<br />
skyddsåtgärder. ................ 11<br />
3.1.7 Miljökrav ................. 12<br />
3<br />
3.2 Gatu- och parkområden. ........ 12<br />
3.2.1 Starttillstånd. .............. 12<br />
3.3 Spårområden ................. 13<br />
3.4 Påföljd . ...................... 13<br />
4. Arbete efter utförandeskedet ....... 14<br />
4.1 Gatu- och parkområden ........ 14<br />
4.1.1 Färdiganmälan. ............ 14<br />
4.1.2 Teknisk dokumentation . . . . . . 14<br />
4.1.3 Resultat och provning ....... 14<br />
4.1.4 Besiktning. ............... 14<br />
4.2 Spårområden ................. 14<br />
5. Tekniska krav .................... 15<br />
5.1 Allmänt ...................... 15<br />
5.2 Trafikanordningar ............. 15<br />
5.3 Tryckning av ledning . .......... 15<br />
5.4 Schaktning ................... 15<br />
5.4.1 Dagvattenbrunnar, vägtrummor 15<br />
5.4.2 Uppschaktade massor. ...... 15<br />
5.4.3 Sågning asfalt ............. 15<br />
5.4.4 Befintligt stenmaterial ....... 15<br />
5.4.5 Schakt intill spår ........... 16<br />
5.4.6 Schakt vid planterings- och gräs<br />
yta samt träd. .................. 16<br />
5.5 Återfyllning rörgrav ............ 16<br />
5.6 Förstärknings- och bärlager av<br />
krossmaterial .................... 17<br />
5.7 Bitumenbundna lager. .......... 17<br />
5.7.1 Asfaltbeläggning ........... 17<br />
5.7.2 Nybelagda ytor ............ 17<br />
5.7.3 Beläggningskvalitet och<br />
dimension ..................... 17<br />
5.8 Gatstensbeläggning. ........... 18
5.9 Plattor/marksten ............... 18<br />
5.10 Kantstöd .................... 18<br />
5.11 Vägmarkering . . . . . . . . . . . . . . . . 18<br />
5.12 Ekonomi .................... 18<br />
5.13 Överbyggnad för spårväg ...... 19<br />
5.14 Överbyggnad för gräs- och<br />
planteringsyta. ................... 19<br />
5.15 Markvärme. .................. 19<br />
Bilagor<br />
Bilaga A – Gällande förordningar, bestämmelser<br />
och anvisningar. . . . . . . . . . . . . . 21<br />
Bilaga B – Blankett för ansökan om lägesgodkännande.<br />
. . . . . . . . . . . . . . . . . . . . . . 22<br />
Bilaga C – Blankett för ansökan om starttillstånd.<br />
. . . . . . . . . . . . . . . . . . . . . . . . . . 23<br />
Bilaga D – Förenklat avtal. . . . . . . . . . . . 24<br />
Bilaga E – Avgiftsnivåer för upplåtelse av<br />
allmän mark. . . . . . . . . . . . . . . . . . . . . . . . 25<br />
Bilaga F – Avgifter och á-priser vid arbete i<br />
allmän platsmark. . . . . . . . . . . . . . . . . . . . 26<br />
Bilaga G – Förteckning över trafikintensiva<br />
gator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30<br />
Bilaga H – Miljözon. . . . . . . . . . . . . . . . . . 31<br />
Bilaga I – Översiktskarta markvärme. . . 32<br />
Bilaga J – Ansvar och arbetsgång i arbete i<br />
gatuområde. . . . . . . . . . . . . . . . . . . . . . . . 33<br />
4<br />
Bilaga K – Kontaktuppgifter. . . . . . . . . . . 34<br />
Bilaga L – Bedömning av utmärkning vid<br />
vägarbete. . . . . . . . . . . . . . . . . . . . . . . . . . 35
1. Inledning<br />
1.1 Omgivningens krav<br />
Kommunen ska som väghållare åstadkomma och<br />
vidmakthålla ett vägnät med god framkomlighet,<br />
hög säkerhet, god trafikmiljö och god tillgänglighet<br />
för alla trafikanter.<br />
Framkomligheten är viktig, både för den som<br />
färdas på vägen och för intilliggande verksamheter.<br />
Störningar innebär tidsförluster och kostnader<br />
för samhället och för näringslivet. Miljön<br />
för boende, näringsidkare, trafikanter och de som<br />
utför gatu- och spårarbeten påverkas negativt.<br />
Tillgängligheten ska finnas för att göra det möjligt<br />
för distributionstrafik, funktionshindrade, boende,<br />
besökare med flera att kunna angöra/parkera.<br />
Gatukontoret ska säkerställa framkomligheten<br />
och tillgängligheten i varje projekt och är den<br />
organisation som ger tillstånd för genomförandet.<br />
1.2 Arbetsplatsens miljökrav<br />
Varje åtgärd i trafiken innebär en avvägning<br />
mellan arbetsmiljökrav och omgivningens krav.<br />
Arbetsmiljön ska balanseras mot trafikanternas och<br />
de närboendes störningar under tiden för<br />
arbetet. I den bedömningen ska på utförarsidan<br />
ingå en värdering av skyddsåtgärder, kvalitet,<br />
avstängningar med mera.<br />
1.3 Samordningskrav<br />
Ett flertal olika aktörer har önskemål om att utföra<br />
arbeten i eller i omedelbar närhet till gatu- och<br />
grönområden. Det är därför mycket viktigt att varje<br />
ingrepp planeras noggrant och att dessa samordnas<br />
mellan de olika aktörerna så att störningarna<br />
minimeras. Ingrepp ska utföras så att livslängden<br />
på anläggningen bevaras eller ökas.<br />
5<br />
1.4 Planer<br />
De företag som utför flest arbeten i gaturummet<br />
är gatukontoret och ledningsägarna. Dessa ska<br />
utarbeta fleråriga planer för ny- och ombyggnadsarbeten<br />
samt ett underhållsprogram för att i god tid<br />
kunna planera och samordna arbeten.
2. Planeringsskedet<br />
2.1 Allmänt<br />
2.1.1 Bestämmelser<br />
Utgångspunkt för bestämmelserna är ett antal lagar,<br />
författningar och föreskrifter. I bilaga A finns<br />
de viktigaste uppräknade. Det är alltid senaste<br />
utgåvan som gäller.<br />
2.1.2 Ansvar<br />
2.1.2.1 Väg- och parkansvar<br />
Gatukontoret är väghållare och ansvarar för<br />
trafikens framkomlighet, säkerhet och miljö. Gatukontoret<br />
ansvarar också för stadens grönområden.<br />
Den som utför arbete/störning på gata eller i<br />
grönområde måste inordna sig och följa de lagar,<br />
förordningar och anvisningar som dessa bestämmelser<br />
föreskriver. Det är viktigt att nyanläggning,<br />
ombyggnad, drift och underhåll av anläggningar i<br />
trafikområdet samordnas mellan respektive ägare.<br />
Anmälan ska ske i ett tidigt skede till gatukontoret<br />
för starttillstånd så fort det blir känt att arbete<br />
i gata, väg eller grönområde ska utföras. I detta<br />
skede är det inte så viktigt att precisera tiden utan<br />
syftet är dels att ge förutsättningar för samordning<br />
och dels att börja analysera hur detta påverkar trafik<br />
och parkering för både bilar, cyklar och gående<br />
när arbetet kommer att utföras.<br />
Inom <strong>Mölndal</strong> är Trafikkontoret i Göteborg<br />
ansvarigt för spårvagnstrafiken. För arbeten som<br />
påverkar spårområdet gäller trafikkontorets publikation<br />
”Bestämmelser för arbeten<br />
inom gatu- och spårområden i Göteborg”.<br />
2.1.2.2 Byggherreansvar<br />
Varje byggherre ansvarar för att gatukontoret hålls<br />
informerat om planerade projekt. Därför gäller<br />
bland annat nedanstående moment. Se även starttillstånd<br />
punkt 2.2 och 2.3.<br />
• Att fortlöpande informera gatukontoret om de<br />
arbeten som är under utredning, såväl kortsiktigt<br />
som långsiktigt.<br />
• Att samordna arbetet med övriga anläggningsägare<br />
som planerar eller berörs av gatu- eller spårarbete.<br />
• Att anmäla till gatukontoret när planerat arbete<br />
6<br />
beräknas starta respektive avslutas.<br />
• Att tillgodose behovet av provisoriska parkeringsplatser<br />
eller andra tillfälliga regleringar.<br />
• Att vid behov utföra geotekniska beräkningar<br />
och schaktplaner.<br />
• Att markavtal/lägesgodkännade finns.<br />
• Att ta fram alla erforderliga tillstånd.<br />
• Att på gator och vägar där boende och/eller näringsidkare<br />
påverkas av störningar välja arbetsmetod<br />
och tidpunkt för utförande så att tillgänglighet<br />
till fastighet säkerställs. Näringsidkare ska informeras<br />
så tidigt som möjligt före byggstart.<br />
2.1.2.3 Avtal<br />
Allt arbete i gatu- och parkområde kräver ett avtal<br />
med gatukontoret. Avtalen är olika till sin karaktär<br />
beroende på vilken anläggning eller typ av arbete<br />
det gäller. Gemensamt för dem är att drift- och<br />
underhållsfrågan ska regleras, därför utgår normalt<br />
en ersättning för framtida underhåll. I förekommande<br />
fall utgår avgift för registrering, inmätning<br />
samt disposition av marken.<br />
Alla förändringar eller ingrepp i gaturummet<br />
eller parkområdet ska godkännas av gatukontoret.<br />
Byggherre som saknar avtal måste innan övriga<br />
steg i processen kan påbörjas teckna sådant med<br />
gatukontoret. För mindre projekt kan förenklat avtal<br />
tecknas, se bilaga D. För större projekt och för<br />
byggherre med omfattande anläggningar upprättas<br />
särskilda avtal.<br />
2.1.2.4 Ledningsläge<br />
Om en ledning eller motsvarande ska läggas i<br />
offentlig platsmark måste man ansöka om ett så<br />
kallat lägesgodkännande. Ändring av läge och/<br />
eller dimension på ledning kräver också ett lägesgodkännande.<br />
Ansökan ska skickas till gatukontoret och innehålla:<br />
• Ritning i fyra exemplar i skala 1:400. Ritningen<br />
ska visa föreslagen ledning, i plan och profil,<br />
befintliga ledningar, typ av ledning, schaktbredd<br />
samt föreslaget arbetsområde.
• Vilket bolag/verk eller förvaltning som avser att<br />
lägga ledning.<br />
• Ansvarig kontaktperson, e-post och telefonnummer.<br />
• Projektör.<br />
• Ansvarig kontaktman hos projektör, e-post och<br />
telefonnummer.<br />
• Beskrivning av atrbetets utförande avseende<br />
schaktning och återställning.<br />
• Tidplan.<br />
• Arbetsmetod.<br />
• Trafikföringsprinciper.<br />
<strong>Mölndal</strong>s stad har inget samlingskartverk över<br />
befintliga ledningar och kablar. Det ankommer<br />
därför på den som vill anlägga nya ledningar att<br />
från övriga anläggningsägare skaffa upplysningar<br />
om befintliga anläggningar som kan bli berörda.<br />
Gatukontoret granskar föreslaget ledningsläge. Om<br />
läget godkänns återsänds påstämplade ritningar till<br />
ledningsägaren (1 exemplar). Blankett för ansökan<br />
om lägesgodkännande finns under bilaga B.<br />
Ledningsschakt kommer att mätas och ersättning<br />
att krävas enligt de i kommunen fastlagda reglerna<br />
”Arbeten inom gatu- och parkområden i <strong>Mölndal</strong>”<br />
med komplementet ”Avgifter och á-priser vid<br />
arbeten i allmän platsmark”, bilaga F. Ersättning<br />
kommer också att krävas för skada på gräs-, planteringsytor<br />
och träd till följd av arbetena. Avverkning<br />
av träd och buskage får ej ske utan tillstånd.<br />
Träd och buskage som måste avverkas ska värderas<br />
av personal från gatukontoret och överenskommelse<br />
om ersättningskrav ska fastställas i samband<br />
med att eventuellt tillstånd ges.<br />
Ledningsläge ska väljas utifrån minsta trafikstörning<br />
vid utförande och underhåll samt konsekvenser<br />
för intilliggande ledningar och för övrig<br />
omgivning. Reservrör ska alltid läggas för framtida<br />
kablar och ledningar. Rören tillhör gatukontoret<br />
och plats i dessa kan därefter nyttjas efter överenskommelse<br />
med gatukontoret.<br />
För att få ett fullgott skydd för gatu- och parkarbetaren<br />
och samtidigt säkra framkomligheten,<br />
tillgängligheten och en god trafikledning för bilar,<br />
bussar, tunga fordon utryckningsfordon, farligt<br />
gods, cyklister och gående ska en noggrann plane-<br />
7<br />
ring utföras som visar trafikföringsprinciper. Om<br />
anmälan som påverkar trafikföring och parkering<br />
lämnas in så sent att ärendet inte hinner behandlas<br />
innan arbetet ska påbörjas eller om trafikinformation<br />
inte kan göras i god tid kommer arbetet att<br />
senareläggas.<br />
2.1.3 Användning av offentlig plats<br />
Då ett anläggningsarbete på gatumark eller i grönområde<br />
kräver materialupplag, manskapsbodar,<br />
containrar eller annat som kräver mark utanför<br />
anvisat arbetsområde krävs ett tillstånd från<br />
Polismyndigheten för användande av offentlig<br />
plats (Ordningslagen kapitel 3). Ansökningsblankett<br />
som kan hämtas på polisens webbplats lämnas<br />
till Polismyndigheten. Polismyndigheten inhämtar<br />
kommunens yttrande vilket gatukontoret ansvarar<br />
för.<br />
Gatukontoret kommer i enlighet med tillståndet<br />
att debitera avgift för upplåtelsen. Avgiftsnivåerna<br />
framgår av bilaga E. Tillståndet kan vara förenat<br />
med villkor om t.ex. tillfälliga TA-planer eller<br />
annat beroende på vilken verksamhet som ska<br />
bedrivas.<br />
2.1.4 Återställning<br />
Samtliga schakter ska vara belagda inom 30 dagar<br />
efter slutdatum för starttillståndet (se avsnitt 3,<br />
Utförande). I de fall återställningen (beläggning)<br />
övertagits av gatukontoret svarar de för genomförandet.<br />
2.1.4.1 Registrering<br />
Samtliga arbeten/schakter registreras i en databas<br />
som möjliggör att man i efterhand kan kontrollera<br />
vem som utfört och när arbetet/schakten utförts.
2.1.4.2 Krav på tillgänglighetsanpassning<br />
Vid all återställning ska de krav som gäller inom<br />
<strong>Mölndal</strong>s stad och som finns i utförandeanvisning<br />
för enkelt avhjälpta hinder följas.<br />
2.1.4.3 Återställning med höjd standard<br />
Byggherren har möjlighet att höja standarden på<br />
beläggningen eller ändra utformningen av gator<br />
och gångbanor. Genom att bidra med finansiering<br />
och samordna insatser kan en totalupprustning<br />
ske av både ledningar, gata och gångbana. Detta<br />
kan innebära att byggherren erbjuds möjligheten<br />
att avtala om lägre kostnad för framtida underhåll.<br />
Detta måste avtalas med gatukontoret innan<br />
återställningen påbörjas. För vidare information<br />
kontakta gatukontoret som även ska godkänna<br />
vald standard.<br />
2.1.4.4 Återställning av nybelgda ytor<br />
Vid återställning av arbeten som utförts i nybelagda<br />
ytor (inom 3 år efter nyläggning) gäller speciella<br />
regler. Se även punkt 5.7.2.<br />
2.1.5 Information<br />
2.1.5.1 Byggherre<br />
Varje byggherre som ska utföra arbete i gatan är<br />
ansvarig för informationen om sitt projekt. Information<br />
till gatukontoret se punkt 2.1.2.2.<br />
2.1.5.2 Informationsplan<br />
En informationsplan ska upprättas i ett tidigt skede<br />
vid större ny- eller ombyggnader. Planen ska ange<br />
motiv, förväntade effekter samt hur och när informationen<br />
lämnas till berörda.<br />
2.1.5.3 Informationskanaler<br />
Gatukontoret ansvarar för den samlade informationen<br />
till myndigheter och allmänhet i samband<br />
med vägarbeten och liknande. I samband med att<br />
starttillståndet hanteras kan delar av informationsansvaret<br />
läggas över på byggherren, exempelvis<br />
information till fastighetsägare och näringsidkare<br />
med flera.<br />
8<br />
Om det erfordras svarar gatukontoret för att trafikmeddelande<br />
distribueras till polis, räddningstjänst,<br />
kollektivtrafikföretag, media, trafikinformationscentral<br />
med flera. Särskilt gäller detta vid:<br />
• Ingrepp i gatunätet som påverkar närliggande<br />
fastigheters tillgänglighet eller komfort.<br />
• Byggstart och/eller trafiköppnande av större<br />
trafikanläggningar.<br />
• Ingrepp i det trafikintensiva vägnätet som medför<br />
kapacitetsproblem (köbildning) eller att trafiken<br />
hänvisas till andra vägar.<br />
• Förändringar av trafikanläggningar som påverkar<br />
trafikantens körsätt eller vägval.<br />
Vid akuta arbeten informerar byggherren/entreprenören<br />
kollektivtrafikens trafiksamordning, se<br />
bilaga K.<br />
2.1.6 Kvalitetssäkring<br />
Kvalitetssystemet ska innehålla rutiner för den<br />
egna verksamheten och rutiner för upphandling<br />
som säkrar att dessa bestämmelser följs. Gatukontoret<br />
äger rätt att utföra revision hos byggherren,<br />
dennes entreprenör, underentreprenör och leverantör.<br />
Detta förbehåll ska skrivas in i byggherrens<br />
kontrakt med entreprenör respektive leverantör.<br />
Avvikelser gentemot bestämmelser för arbeten<br />
inom gatu- och spårområden i <strong>Mölndal</strong> ska redovisas<br />
till gatukontoret så fort de uppstår. Säkerhetsrelaterade<br />
avvikelser i spårområde rapporteras<br />
till Göteborgs trafikkontors tekniska säkerhetscontroller.<br />
Trafikkontoret ska godkänna korrigerande<br />
åtgärd.<br />
2.1.7 Miljö<br />
För att få utföra arbete i trafikområde krävs att<br />
entreprenören uppfyller upphandlingskraven för<br />
<strong>Mölndal</strong>s stad. Kraven framgår av ”Miljökrav vid<br />
upphandling av entreprenader och tjänster”. Se<br />
även punkt 2.1.7.1 och 3.1.7.
2.1.7.1 Miljözon<br />
I <strong>Mölndal</strong> finns en miljözon. För information om<br />
geografiskt område se bilaga H. För närmare information<br />
om miljözonbestämmelser och eventuellt<br />
uppdaterat geografiskt område, se <strong>Mölndal</strong>s stads<br />
hemsida.<br />
2.1.7.2 Återanvändning av befintligt<br />
material<br />
Gatukontoret ser med fördel att befintligt material<br />
i form av asfalt, betong, grus och krossmaterial<br />
med mera bearbetas och återanvänds på arbetsplatsen.<br />
Byggherren ska till gatukontoret redovisa vad<br />
materialet ska användas till och hur det kommer<br />
att bearbetas och provas för att uppfylla de kvalitetskrav<br />
som motsvarar det föreskrivna materialet.<br />
2.1.7.3 Förorenad mark<br />
Naturvårdsverkets regler anger vad som avses med<br />
förorenad mark. Syn- och luktintryck och i osäkra<br />
fall fältmätning ger indikation om marken är förorenad.<br />
Det är byggherrens ansvar att ta reda på om<br />
det finns förorenad mark där denne ska schakta.<br />
Förorenade massor ska köras till avsedd deponi.<br />
Miljö- och hälsoskyddskontoret ska informeras om<br />
förekomst av förorenade massor och beslutar hur<br />
byggherren ska hantera dessa.<br />
2.1.7.4 Miljöredovisning<br />
Miljöpåverkan på grund av arbeten i gatu- och<br />
parkområde ska redovisas till gatukontoret.<br />
2.1.7.5 Miljörevision<br />
Gatukontoret äger rätt att utföra miljörevision hos<br />
byggherren, dennes entreprenör, underentreprenör<br />
och leverantör. Detta förbehåll ska skrivas in i<br />
byggherrens kontrakt med entreprenör respektive<br />
leverantör.<br />
2.2 Starttillstånd för arbeten i gatu-<br />
och parkområden<br />
I samband med ansökan om lägesgodkännande ska<br />
byggherren och gatukontoret klara ut trafikföringsprinciper<br />
och övriga förutsättningar för det enskil-<br />
9<br />
da arbetet. Dessa förutsättningar ska byggherren<br />
inkludera i förfrågningsunderlaget gentemot den<br />
entreprenör som ska utföra arbetet. När entreprenören<br />
är antagen ska denne upprätta tillfälliga<br />
TA-planer utifrån planerad arbetsmetod. Dessa<br />
planer ska granskas och godkännas av gatukontoret.<br />
Därefter får byggherren starttillstånd bilaga C.<br />
Det är sedan byggherrens ansvar att följa upp att<br />
alla delar i starttillståndet efterlevs.<br />
2.2.1 Generellt starttillstånd<br />
Ledningsägare och gatukontorets funktionsentreprenörer<br />
kan avtala om generellt starttillstånd<br />
för arbete som inte varar längre än 2 dagar, om<br />
arbetet kräver tjältining gäller maximalt 3 dagar.<br />
I dessa fall räcker det med ett starttillstånd för<br />
gatumark.<br />
2.3 Starttillstånd för arbeten i<br />
spårområden<br />
Arbete i eller i farlig närhet av spår ska ske i enlighet<br />
med Göteborgs Trafikkontors ”Bestämmelser<br />
för arbeten i gatu- och spårområde i Göteborg”.<br />
2.3.1 Behörighet<br />
Personal i säkerhetstjänst vid arbeten i eller i farlig<br />
närhet av spår ska vara utbildade och examinerade<br />
samt utöva regelbunden säkerhetstjänst i enlighet<br />
med Göteborgs Trafikkontors säkerhetsordning<br />
för bananläggning. Behörighet krävs för säkerhetsledare,<br />
säkerhetsman, bevakare, observatör<br />
samt förare av spårgående arbetsfordon. Göteborgs<br />
Trafikkontor utför drog- och alkoholtester på<br />
säkerhetspersonal.
3. Utförandeskedet<br />
3.1 Allmänt<br />
3.1.1 Information<br />
Före start av arbete ska alla som berörs av arbetet<br />
informeras i samråd med gatukontoret. Detta gäller<br />
även näringsidkare och boende.<br />
3.1.2 Syn före arbetets påbörjan<br />
Behov av syn klaras ut i samband med starttillstånd.<br />
Syn utförs av byggherren och gatukontoret.<br />
Synen ska dokumentera följande:<br />
• Arbetsområdets omfattning.<br />
• Gatan och anläggningens standard.<br />
• Synliga skador med foto.<br />
• Erforderliga skyddsåtgärder.<br />
• Gatstensbeläggning som inte ska återsättas,<br />
mängd och dess hantering.<br />
• Omfattning av återställande.<br />
3.1.3 Tillfällig trafikanordningsplan<br />
En tillfällig TA-plan ska alltid upprättas av den<br />
som utför arbetet. Planen ska innehålla alla nödvändiga<br />
trafikanordningar och dess placeringar.<br />
I de fall befintliga parkeringsplatser för bilar och<br />
cyklar tas i anspråk ska förslag till ersättningsplatser<br />
redovisas. Rörelsehindrades och synskadades<br />
behov ska särskilt beaktas. TA-planen ska<br />
godkännas av gatukontoret före starttillstånd.<br />
En kopia av planen ska finnas på arbetsplatsen<br />
eller i arbetsfordonet. Krav på utmärkning,<br />
avstängning och skyddsåtgärder, se punkt 3.1.6.<br />
När den tillfälliga TA-planen anger att det fordras<br />
tillfälliga trafikföreskrifter vid vägarbetsplatsen<br />
är kraven att erforderliga beslut ska vara antagna<br />
innan skyltsättning får förekomma. Vägledning<br />
om trafikanordningsplaner, trafikanordningar och<br />
dess användning finns i <strong>Mölndal</strong>s stads handbok<br />
”Arbete på väg”.<br />
Felaktigheter eller avvikelser från denna hanbok,<br />
godkänd TA-plan, gällande föreskrifter, lagar och<br />
förordningar betraktas som konkrakts/avtalsbrott.<br />
Avgift för kontraktsbrott tas ut efter särskild avgiftslista,<br />
bilaga L.<br />
Gatukontoret utfärdar tillfälliga trafikföreskrifter.<br />
Anmälan ska ske till gatukontoret minst två veckor<br />
före start av arbete.<br />
Om busslinje trafikerar förbi en arbetsplats eller<br />
10<br />
om det finns behov av att temporärt flytta en<br />
busshållplats alternativt att bussens linjesträckning<br />
måste ändras ska trafikhuvudmannen,<br />
Västtrafik, kontaktas. Normalt sker detta genom<br />
gatukontorets försorg om inte annat överenskommits<br />
med byggherren.<br />
Informationsskyltar som byggherren vill sätta<br />
upp med upplysning om vem som utför arbete är<br />
bygglovpliktiga oavsett om de placeras inom eller<br />
i omedelbar närhet av arbetsområdet. Informationsskyltarna<br />
bör sättas upp minst en vecka innan<br />
arbetet påbörjas.<br />
3.1.3.1 Trafikfria arbetsplatser<br />
Ur säkerhets- och miljösynpunkt ska trafikfria arbetsplatser<br />
eftersträvas. Se vidare Arbetsmiljöverkets<br />
författningssamling, AFS 1999:03, 2000:24,<br />
2007:11, 2001:01 och 2003:04.<br />
3.1.4 Entreprenörens/ byggherrens<br />
ansvar<br />
Entreprenören/byggherren ska:<br />
• Inneha gällande starttillstånd.<br />
• Dokumentera utförda kontroller och förändringar.<br />
• Se till att erforderliga beslut finns avseende<br />
nyttjande av marken (avtal).<br />
• Tillse att tillfälliga trafikföreskrifter beslutas<br />
för viss vägsträcka under kortare tid på grund av<br />
vägarbete (Gatukontoret fattar beslut enligt TrF 10<br />
kap 14 §).<br />
• Tillse att permanenta lokala trafikföreskrifter<br />
ändras/beslutas vid arbeten som varar längre än 3<br />
månader (Gatukontoret fattar beslut enligt TrF 10<br />
kap 1 §).<br />
OBS! Utöver detta kan, utanför arbetsområdet,<br />
undantag krävas från trafikregel eller lokal trafikföreskrift,<br />
till exempel undantag från förbud mot<br />
uppställning och trafik med motorfordon samt från<br />
regler om fordons längd, bredd och vikt (gatukontoret<br />
fattar beslut enligt TrF 13 kap 3 §).<br />
• Upprätta en arbetsmiljö- och trafikmiljöplan<br />
enligt Arbetsmiljöverkets författningssamling AFS<br />
1999:03,2000:24, 2007:11, 2001:01 och 2003:04.<br />
• Tillvarata gatsten som påträffas och då följa
gatukontorets anvisning om rutin för begagnad<br />
gatsten.<br />
• Ansvara för arbetsområdet och schakten tills det<br />
att gatu- och parkområdet är återställt.<br />
• Ansvara för att träd och växter som berörs av<br />
arbetet inte tar skada.<br />
• Ansvara för all skada, förlust och intrång, som<br />
kan uppkomma till följd av arbetet gentemot gatukontoret,<br />
anläggningsägare samt tredje man.<br />
• Källsortera restprodukter samt se till att mark<br />
och vatten inte förorenas av bensin, olja eller<br />
likvärdigt.<br />
• Bevaka och åtgärda eventuella sättningar orsakade<br />
av utförandet.<br />
• Avveckla arbetsplatsen och lämna platsen i<br />
städat och återställt skick.<br />
• Lämna teknisk dokumentation till gatukontoret,<br />
se punkt 4.1.2 och 4.2.2.<br />
• Meddela gatukontoret datum och klockslag för<br />
uppsättning och nertagning av respektive vägmärke<br />
som omfattas av föreskrift, se punkt 3.1.6.3.<br />
• Dokumentera skyltsättningstidpunkt i dagbok.<br />
• Rapportera avvikelser till byggledaren.<br />
• Kontrollera att privata bilar inte parkeras inom<br />
arbetsområdet.<br />
• Ansvara för att schakt och återställning utförs<br />
enligt bestämmelserna för aktuellt arbete, se även<br />
punkt 2.1.4.<br />
• Ansvara för att återställning av spåröverbyggnad<br />
beställs av Göteborgs trafikkontors funktionsentreprenör<br />
för spåranläggning.<br />
• Ansvara för att funktionskontroll av dagvattenbrunnar<br />
inklusive ledning utförs innan avetablering.<br />
• Ansvara för att gata/väg som smutsats ner på<br />
grund av arbetet sopas ren varje dag.<br />
3.1.4.1 Skyltansvarig<br />
På varje arbetsplats ska det finnas en av arbetsledaren<br />
utsedd person, skyltansvarig, som ansvarar<br />
för vägarbetsutmärkning.<br />
Personen ska ha dokumenterad utbildning eller<br />
erfarenhet och kompetens som anses likvärdig<br />
samt:<br />
11<br />
• Ansvara för att både tillfälliga och permanenta<br />
trafikanordningar utförs på ett riktigt sätt och hålls<br />
i gott skick.<br />
• Se till att utmärkning har avsedd funktion även<br />
utanför ordinarie arbetstid, mörker och dimma.<br />
• Vid behov förstärka eller rätta till brister i utmärkning,<br />
se punkt 5.2.<br />
3.1.5 Utsättning av befintliga ledningar<br />
Utsättning, alternativt tillhandahållande av underlag<br />
till utsättning av befintliga ledningar, fås hos<br />
respektive anläggningsägare. Det är utförarens<br />
ansvar att fastställa ledningens exakta läge innan<br />
schaktning kan påbörjas. Utsättning ska göras med<br />
färg som kan avlägsnas på ett enkelt sätt.<br />
Gatukontorets ledningar, vatten- och avloppsledningar,<br />
sätts ut av gatukontorets VA-avdelning.<br />
Gatubelysning respektive trafiksignalkablar sätts<br />
ut av gatukontorets gatuavdelning.<br />
3.1.6 Utmärkning, avstängning och<br />
skyddsåtgärder<br />
Utmärkning, avstängning och skyddsåtgärder utförs<br />
enligt av gatukontoret granskad och godkänd<br />
TA-plan, alternativt generell TA-plan om sådan<br />
är tillräcklig. Efter att schakt är återfylld ska den<br />
varningsmarkeras tills den är belagd.<br />
3.1.6.1 Uppställning av bodar m.m.<br />
Uppställning av bodar, maskiner och redskap samt<br />
uppläggning av arbetsmaterial med mera ska ske<br />
med hänsyn till boende- och näringsidkares behov<br />
av passage och tillgänglighet (minst 1,5 meters<br />
gångbredd). Bodar ska hållas rena och fria från<br />
klotter. Tillstånd krävs om uppställningen sker på<br />
offentlig plats, se punkt 2.1.3.<br />
3.1.6.2 Utmärkning av arbete<br />
Vid fast arbetsplats ska det finnas avstängningsanordningar<br />
mellan trafikanten och arbetsplatsen.<br />
Vägmärke A20 ”Vägarbete” ska finnas uppsatt.<br />
(Ytterligare information om utmärkning finns i<br />
handboken ”Arbete på väg”).
3.1.6.3 Uppsättning eller nedtagning av<br />
vägmärke med tillfällig föreskrift<br />
Gatukontoret ska meddelas senast tre dagar innan<br />
uppsättning/nertagning av vägmärke som kräver<br />
tillfällig föreskrift.<br />
3.1.6.4 Personlig utrustning<br />
Personer som har arbetsuppgifter på eller vid gata/<br />
väg samt i eller i farlig närhet av spår ska<br />
bära skyddskläder med god synbarhet enligt standard<br />
SS-EN 471:1994, klass 3. Märkning<br />
ska finnas på skyddskläderna enligt standard.<br />
3.1.6.5 Trafikdirigering<br />
Vid vägarbeten där vägtrafiken regleras med vakt<br />
ska tecken ges med med röd flagga och, under<br />
mörker, med lykta med rött ljus. Vakterna ska vara<br />
utbildade och väl medvetna om sitt ansvar för såväl<br />
sina arbetskamrater som för trafikanterna. För<br />
övrig trafikdirigering används skyttelsignal.<br />
Ovanstående kan inte tillämpas vid arbete i eller<br />
i farlig närhet av spår, se vidare Göteborgs trafikkontors<br />
”Bestämmelser för arbeten inom gatu- och<br />
spårområden i Göteborg”.<br />
3.1.6.6 Avstängningsanordningar för<br />
gång- och cykelbanor<br />
Avstängningsanordningar som placeras tvärs gång-<br />
eller cykelbana ska vara så stadiga att de inte ger<br />
vika om en fotgängare går emot avstängningen<br />
eller om en cyklist med normal hastighet kör emot<br />
den. En avstängningsanordning mot gång- och<br />
cykelriktningen ska placeras minst två meter före<br />
upptagen schakt.<br />
Anordningen ska vara anpassad för synskadade,<br />
dvs underkanten på avstängningen skall vara 0,2<br />
meter över marken. En avstängningsanordning<br />
längs en schakt mot gång- eller cykelbana ska<br />
vara fast anordning. Om en gång- eller cykelbanekant<br />
måste passeras ska nivåskillnaden spetsas ut.<br />
Gångbrygga över schaktgrop ska vara försedd med<br />
markerade räcken på båda sidor (underliggaren 0,2<br />
meter över marknivå) och ska ha en sådan bredd<br />
att överfart med rullstol eller barnvagn kan ske på<br />
12<br />
ett betryggande sätt. Bryggan ska vara förankrad<br />
eller av sådan tyngd att den inte rubbas av gångtrafiken.<br />
Snubbelrisker ska elimineras.<br />
3.1.6.7 Betalningsautomater för p- avgift<br />
Om arbetet påverkar betalningsautomater för<br />
p-avgift ska betalservice kontaktas, se bilaga K.<br />
3.1.7 Miljökrav<br />
Arbetsområdet ska hållas rent och nedsmutsning<br />
ska förhindras. Spillvatten med lera, betong eller<br />
schaktmassor ska separeras från miljöfarligt avfall.<br />
Miljöfarligt avfall ska köras till avsedd deponi. Se<br />
även punkt 2.1.7.3 och 5.4.1. Om det inom ett och<br />
samma arbetsområde förekommer flera mindre<br />
från varandra skilda arbetsplatser, eventuellt också<br />
med flera entreprenörer, ska reglerna för samordningsansvaret<br />
tillämpas, se punkt 2.1.7.<br />
3.1.7.1 Arbetsmaskiner/arbetsfordon<br />
Kompressor får ha en ljudnivå på högst 75 dBA<br />
mätt enligt ISO 2151 eller 102 dBA mätt enligt<br />
EEG 84/533. El-drivna arbetsmaskiner ska om<br />
möjligt användas.<br />
Specifika krav framgår av dokument ”Miljökrav<br />
vid upphandling av entreprenader och tjänster”<br />
(se även punkt 2.1.7) där arbetsmaskiner och<br />
fordon ingår. Inga bandburna maskiner får köra på<br />
asfalterade ytor med undantag för maskiner som<br />
har gummilarver. Arbetsmaskiner eller fordon som<br />
inte är godkända kommer vid upptäckt att stängas<br />
av med omedelbar verkan.<br />
3.2 Gatu- och parkområden<br />
3.2.1 Starttillstånd<br />
När projekteringen och planeringen av arbetet är<br />
klart samt lägesgodkännande erhållits ska byggherren<br />
ansöka om tillstånd hos gatukontoret.<br />
Blankett för tillstånd finns i bilaga C. Innan ansökan<br />
lämnas in ska byggherren samråda med alla<br />
som berörs av arbetet, vilket ska dokumenteras<br />
och bifogas ansökan. Ansökan ska innehålla datum<br />
och klockslag när arbetet önskas påbörjas, TAplan,<br />
namn på ansvarig arbetsledare, namn på
utsedd person som ansvarar för trafikanordningarna<br />
på plats, mängduppgifter på olika gatubeläggningar<br />
och typ av material (enligt á-prislista) som<br />
berörs, samt när arbetet ska vara klart. (bilaga C)<br />
3.3 Spårområden<br />
För arbeten i eller i omedelbar närhet av spårområde<br />
gäller Göteborgs trafikkontors ”Bestämmelser<br />
för arbeten inom gatu- och spårområden i Göteborg”.<br />
3.4 Påföljd<br />
När trafikanternas säkerhet äventyras, säkerhetsföreskrifter<br />
inte följs, påtalade brister inte åtgärdas<br />
inom av gatukontoret påtalad tid eller dessa<br />
bestämmelser inte följs sker följande:<br />
• Om arbetet utförs utan starttillstånd eller förutsättningarna<br />
i avtal eller starttillstånd inte följs, debiteras<br />
en avgift per gång. Detta gäller även akuta<br />
arbeten som inte anmälts följande arbetsdag, likaså<br />
vid obelagda schakter efter 30 dagar (bilaga F).<br />
• Om trafikanternas säkerhet äventyras och på-<br />
talade brister inte åtgärdas stoppar gatukontoret<br />
arbetet och/eller utför erforderliga kompletteringar.<br />
Hela kostnaden debiteras byggherren.<br />
13
4. Arbete efter utförandeskedet<br />
4.1 Gatu- och parkområden<br />
4.1.1 Färdiganmälan<br />
Anmälan görs till gatukontoret direkt när arbetet<br />
eller etapp av arbetet är klart samt utmärknings-<br />
och avstängningsanordningarna är borttagna (se<br />
bilaga C).<br />
4.1.2 Teknisk dokumentation<br />
Inmätning av utförda eller återställda delar av<br />
gatuarbetet ska via avvikelser från arbetsritningar<br />
redovisas digitalt på relationsritningar. I teknisk<br />
dokumentation ingår även redovisning av föreskriven<br />
provning och eventuella garantibevis (gäller<br />
levererad/monterad utrustning).<br />
4.1.3 Resultat och provning<br />
Grundprincipen är att utföraren ska utföra egenkontroll<br />
och redovisa dokumentation till gatukontoret.<br />
Redovisningen ska bl.a. innehålla funktionskontroll<br />
av dagvattenbrunnar före och efter<br />
schaktarbeten, se även punkt 5.4.1. Dokumenterad<br />
packningsinsats (material/lagertjocklek/packningsredskap)<br />
samt provningar ska dokumenteras. Dokumentationen<br />
överlämnas lämpligen i samband<br />
med besiktning.<br />
Gatukontoret utför ”stickprovsvis” kontroll och<br />
provtagning. Sådan kontroll innebär inte inskränkning<br />
i utförarens ansvar. Vid brister som äventyrar<br />
gatuanläggningens eller trafikanters säkerhet kan<br />
gatukontoret kräva erforderliga kompletteringar.<br />
Dokumentation av brister kommer att ske:<br />
• Under arbetets gång vid platsbesök.<br />
• Via provborrning, testprotokoll från borrkärna.<br />
• Vid slutbesiktning.<br />
• Vid årlig besiktning av gator och vägar.<br />
4.1.4 Besiktning<br />
Gatukontoret ska kallas till besiktning för alla<br />
arbeten som avtalats. Vid besiktningen överlämnas<br />
teknisk dokumentation.<br />
4.2 Spårområden<br />
För färdigställande av arbeten i eller i omedelbar<br />
närhet av spårområde gäller Göteborgs trafikkon-<br />
14<br />
tors ”Bestämmelser för arbeten inom gatu- och<br />
spårområden i Göteborg”.
5. Tekniska krav<br />
5.1 Allmänt<br />
Arbete i gata/väg och parkområde ska planeras<br />
och utföras på ett sådant sätt att gatans och parkens<br />
konstruktion, bärighet och slitstyrka består<br />
eller förbättras och att arbeten intill ledningar och<br />
kablar utföres i enlighet med respektive verk- och<br />
bolags föreskrifter. Som komplement till dessa<br />
bestämmelser gäller ATB VÄG.<br />
5.2 Trafikanordningar<br />
Vägmärken och avstängningsanordningar ska<br />
hållas rena och sättas upp på ett sådant sätt att de<br />
inger förtroende. Detta innebär bland annat att<br />
de ska sitta rakt och i rät vinkel i förhållande till<br />
vägen. Reflexmaterialet på vägmärken och avstängningsanordningar<br />
ska vara högreflekterande.<br />
Vägmärken och avstängningsanordningar som är<br />
i dåligt skick ska omedelbart bytas ut. Vägmärken<br />
som inte gäller ska täckas med orange säck eller<br />
demonteras. De får inte vridas eller läggas ner. För<br />
övrigt gäller att vägmärken och avstängningsanordningar<br />
ska vara utförda och användas i enlighet<br />
med Vägmärkesförordningen VMF. Fullständiga<br />
regler för utmärkning och upprättande av TAplaner<br />
finns i <strong>Mölndal</strong>s stads handbok ”Arbete på<br />
väg”. Se även punkt 3.1.6.<br />
5.3 Tryckning av ledning<br />
Grundregeln är att tryckning ska tillämpas vid<br />
ledningsarbeten i körbanor som är markerade i<br />
registret för Trafikintensiva vägnätet, se bilaga<br />
G. Tryckning ska också tillämpas på gator med<br />
beläggning som är 3 år eller nyare. Tryckning kan<br />
också ske i andra fall och meddelas då i samband<br />
med att ledningsgodkännande ges. Tryckning<br />
ska alltid tillämpas när kraven för schaktning vid<br />
trädets rotzon inte går att uppfylla. För tryckning<br />
under spårområde gäller Göteborgs trafikkontors<br />
”Bestämmelser för arbeten inom gatu- och spårområden<br />
i Göteborg”.<br />
5.4 Schaktning<br />
Schakt ska utföras med betryggande säkerhet mot<br />
ras och skred. Vid schakt ska effekter från vibrationer<br />
beaktas. Säkerheten ska vara minst 1,5-fal-<br />
15<br />
dig och vid beräkning antas trafiklasten 10 kN/<br />
m2 (1Mp/m2). Vid schakter djupare än 0,5 meter<br />
under gatans terassbotten ska schaktdjup och<br />
släntlutning alt. spontplan samt jordmaterial och<br />
dess egenskaper vara dokumenterad i ”dagbok” på<br />
arbetsplatsen. Byggherren svarar för att geoteknisk<br />
beräkning utförs vid behov. Släntlutning och<br />
eventuella förstärkningsåtgärder ska framgå av<br />
arbetshandling.<br />
För schakter under eller längs med spårområde<br />
gäller Göteborgs trafikkontors ”Bestämmelser<br />
för arbeten inom gatu- och spårområden i Göteborg”.<br />
5.4.1 Dagvattenbrunnar, vägtrummor<br />
Funktionskontroll av dagvattenbrunn inklusive<br />
ledning ska utföras före och efter alla schaktarbeten,<br />
eventuella fel åtgärdas och redovisas vid<br />
anmodan eller besiktning. Eventuell åtgärd utförs<br />
av byggherren på dennes eller gatukontorets bekostnad<br />
efter samråd med byggledaren.<br />
5.4.2 Uppschaktade massor<br />
Uppschaktade massor bör som regel köras bort<br />
eller läggas på ”lösflak” om utrymme finns. Massor<br />
som innehåller miljöfarligt avfall ska köras till<br />
avsedd deponi.<br />
5.4.3 Sågning asfalt<br />
Innan beläggning påbörjas ska sågning alt. skärning<br />
av asfalt utföras. Se även punkt 5.7.1.<br />
5.4.4 Befintligt stenmaterial<br />
Befintligt stenmaterial tillhör gatukontoret. Om<br />
gatsten påträffas under asfaltytan och detta inte är<br />
dokumenterat innan arbetsstart ska gatukontoret<br />
kontaktas omgående. Sten som inte ska återställas<br />
ska transporteras till av gatukontorets anvisad upplagsplats.<br />
Sten som transporteras in ska vara ren<br />
och fri från sand, asfalt och dylikt, inkörda mängder<br />
ska redovisas till gatukontoret med kvitton när<br />
arbetet är klart. För mängd som inte är inkörd ersätter<br />
anläggningsägaren/byggherren gatukontoret.
5.4.5 Schakt intill spår<br />
För schakt intill spår gäller Göteborgs Trafikkontors<br />
”Bestämmelser för arbeten inom gatu- och<br />
spårområden i Göteborg”.<br />
5.4.6 Schakt vid planterings- och<br />
gräsyta samt träd<br />
Innan arbetet startar ska överenskommelse om<br />
arbetsområdets omfattning och områdets befintliga<br />
tillstånd göras med markägaren. Avverkning av<br />
träd eller buskage får ej ske utan markägarens tillstånd.<br />
Träd och buskage som måste avverkas, ska<br />
värderas av gatukontoret och överenskommelse<br />
om ersättningskrav ska fastställas i samband med<br />
att eventuellt tillstånd ges.<br />
Erforderlig beskärning av träd och buskage<br />
ska utföras på ett fackmannamässigt sätt. Träd<br />
och buskage som berörs av arbeten ska skyddas<br />
i samråd med gatukontorets parkavdelning. Maskinschaktning<br />
får ej ske innanför ett område av<br />
4,0 meter utanför trädkronans droppkant. Kan inte<br />
dessa krav tillgodoses vid ledningsdragning ska<br />
tunnling/tryckning av ledningen under rotsystemet<br />
utföras. Alla rötter som har en diameter på under<br />
50 mm som berörs av schakten ska klippas eller<br />
sågas. Vid kapning och beskärning av rötter ska<br />
snitten ligga rakt och jämt. Avslitna och/eller skadade<br />
rötter får ej förekomma. Grövre rötter med<br />
en diameter större än 50 mm får ej kapas. Handschaktning<br />
ska utföras i anslutning till rotsystem.<br />
Rötter får ej utsättas för torka eller kyla (frosttorka).<br />
Vid friläggning av rötter ska rötterna täckas/<br />
skuggas med säckväv eller likvärdigt material.<br />
Täckningsmaterialet ska hållas fuktigt.<br />
Vid arbete på mjuka ytor ska anpassad schaktmaskinstorlek<br />
användas. Maskinval ska ske i samråd<br />
med avdelningen Stadsmiljö på gatukontoret. Intilliggande<br />
träd och buskage ska skyddas med staket<br />
eller inbrädning under byggnadstiden. Vid träd, där<br />
markytan ev. kommer att belastas med upplag eller<br />
trafik ska lämpliga åtgärder vidtas för att undvika<br />
skador på marken.<br />
Utrustning, såsom parkbelysning, bänkar, staket,<br />
lekutrustning m.m. som kommer till skada, ska<br />
16<br />
ersättas med nytt material. Efterbehandlingsarbetena<br />
och ersättningsmaterial ska bekostas av<br />
ledningsdragande verk, i samråd med avdelningen<br />
Stadsmiljö på gatukontoret.<br />
5.5 Återfyllning rörgrav<br />
Kringfyllning utförs enligt respektive ledningsägares<br />
föreskrifter. Resterande fyllning utförs enligt<br />
ATB VÄG:s klassning, med tillägget att mycket<br />
lös och lös lera (där skjuvhållfastheten är 60%) inte får användas.<br />
”Bättre” massor läggs överst av bärighetsskäl.<br />
Håligheter i schaktväggen fylls väl. Stenar får inte<br />
förekomma intill ledningar. Fyllningen<br />
ska i övrigt vara fri från sprängsten, asfaltkakor,<br />
tjälklumpar, virkesavfall och skräp.<br />
Vid återfyllning kring ventiler, rännstensbrunnar<br />
och dylikt krävs upphuggning så att packningsredskapet<br />
kan utnyttjas helt. Vid återfyllning under<br />
andra anläggningar som har berörts av schakten<br />
och där komprimering inte kan utföras ska fyllning<br />
ske med ”skumbetong”. Packningskontroll ska<br />
utföras efter anmodan från gatukontoret. Återfyllning<br />
utförs upp till terassyta för förstärknings- och<br />
bärlager.<br />
Mått från överkant kör- eller gångbaneyta till<br />
terassyta är vid:<br />
• Trafikintensiva vägnätet, industrigator och busshållplatser<br />
740 mm.<br />
• Övriga gator 680 mm.<br />
• Gång- och cykelvägar 505 mm.<br />
• Mått för spåröverbyggnad, se Göteborgs trafikkontors<br />
”Bestämmelser för arbeten inom<br />
gatu- och spårområden i Göteborg”.
5.6 Förstärknings- och bärlager av<br />
krossmaterial<br />
Geotextilduk bruksklass 3 läggs på terassbotten<br />
när återfyllningsmaterial tillhör materialtyp 4.<br />
Se även punkt 5.5. Förstärknings- och bärlager<br />
av krossmaterial utförs enligt krav i ATB VÄG.<br />
Spåröverbyggnad, se Göteborgs Trafikkontors<br />
”Bestämmelser för arbeten inom gatu- och spårområden<br />
i Göteborg”.<br />
5.7 Bitumenbundna lager<br />
5.7.1 Asfaltbeläggning<br />
Ledningsschakt ska vara återställd (inklusive<br />
beläggning med försegling) senast 30 dagar efter<br />
återfyllning. Dock ska ledningsschakter som utförs<br />
på det trafikintensiva vägnätet under<br />
vinterperioden november- mars toppbeläggas<br />
tidigast 6 månader efter återfyllning (i samband<br />
med återfyllningen beläggs schakten med 140<br />
mm bundet bärlager). Schaktkanter ska sågas alt.<br />
skäras raka. Formen på schakten ska vara kvadratisk<br />
eller rektangulär samt följa gatans huvudlinjer.<br />
Snittet görs minst 0,5 meter utanför schaktkant på<br />
varje sida vilket betyder en minsta schaktbredd på<br />
1,4 meter.<br />
Vid schaktreparation i körbana ska beläggningskanten<br />
anpassas till befintliga körfält. Beläggningsskarvar<br />
får inte utföras i hjulspåren.<br />
Beläggningsfogen i körbanan stryks med en 35<br />
mm bred och rak remsa av varmbitumen 160/220<br />
eller likvärdigt, detta ska dock inte göras i övergångsställen<br />
och GC-banor. Om avståndet mellan<br />
schaktkant och fast anläggning, kantstöd eller<br />
gamla lagningar är mindre än 0,5 meter beläggs<br />
hela mellanrummet. Anslutning till kantstöd,<br />
husväggar, stolpar m.m. utförs med extra noggrannhet.<br />
Nya beläggningsytor får inte utföras med<br />
högre nivå än anslutande ytor.<br />
Utgör schaktreparationsbredden mer än 50 %<br />
av körbane-, gångbane-, cykelbane- eller körfältsbredden<br />
ska hela bredden beläggas. Även vid<br />
belagda gångytor och refuger, som är 1,5 meter<br />
eller smalare ska hela ytan beläggas. Gång-/cykelbana<br />
bedöms som egen del. I refuger läggs hela<br />
17<br />
ytan om schakten är större än halva ytan eller om<br />
refugbredden är upp till 1,5 meter.<br />
Betäckningar ska vara inpassade i förhållande till<br />
ny beläggningsyta. Efter justering ska betäckning i<br />
körbana ligga 5–10 mm (fast) resp. 0–10 mm (teleskop)<br />
under beläggningens överyta (markhöjd) och<br />
i gångytor max 5 mm.<br />
5.7.2 Nybelagda ytor<br />
Schakt i ny asfaltbeläggning (högst 3 år gammal)<br />
får ske endast i nödfall och återställningen ska i<br />
sådant fall utföras så att hela körfältet, körbanan,<br />
gångbanan eller cykelbanan beläggs.<br />
5.7.3 Beläggningskvalitet och dimension<br />
Trafikintensiva vägnätet:<br />
• Beläggning, slitlager 40 mm (ABT, ABS 8/11/16-<br />
70-100).<br />
• Bundet bärlager 100 mm.<br />
Industri- och bussgator:<br />
• Beläggning, slitlager 40 mm (ABT, ABS 8/11/16<br />
–70-100).<br />
• Bundet bärlager 100 mm.<br />
Busshållplatser:<br />
• Beläggning, slitlager 40 mm (ABT, ABS 8/11/16-<br />
70-100) samt bindlager 60 mm.<br />
• Bundet bärlager 40 mm.<br />
Gång- och cykelvägar:<br />
• Beläggning, slitlager 45 mm (ABT 8/11-160-<br />
220).<br />
Övriga gator:<br />
• Beläggning, slitlager 40 mm (ABT 11/16-160-<br />
220).<br />
• Bundet bärlager 45 mm.<br />
Vid schakter < 20 m2 får hela lagertjockleken<br />
utföras som slitlager. Total tjocklek 80 mm.
GRUNDREGEL<br />
Vid beläggningar på mer än 200 m 2 ska samråd ske<br />
med gatukontoret som beslutar om beläggningstyp<br />
och utläggningsskede.<br />
5.8 Gatstensbeläggning<br />
Schakt ska vara återställd (inklusive ytskikt) senast<br />
30 dagar efter återfyllning. Bär- och förstärkninglager<br />
utförs enligt punkt 5.6. Bundet bärlager av<br />
asfalt tjocklek 150 mm utförs alltid vid gatstensbeläggning<br />
där biltrafik förekommer. Bundet bärlager<br />
av asfalt kan ersättas med CG eller markbetong.<br />
Sörj för god vattenavledning. Därefter påföres<br />
60 mm sand (enl. ”idealkurva för sättsand”) och<br />
avjämnas med rätskiva. Stenen sätts i förband med<br />
förskjutning minst 1/3 av stenens storlek.<br />
Fog i fog får inte förekomma. Fogbredden får<br />
inte överstiga 10 mm. Enstaka fogar får vara 20<br />
mm vid anpassning till husliv och dylikt. Stenen<br />
packas med vibrovält eller tung vibroplatta (minst<br />
600 kg) i minst 4 överfarter. Fogarna ska vara väl<br />
fyllda med stenmjöl 0–2 mm upp till överkanten<br />
på stenytan före packning.<br />
Under och efter packning ska fogarna fyllas till<br />
full höjd. Största tillåtna horisontalavvikelse vid<br />
mätning med 5 meters rätskiva är + 12 mm. Vid<br />
anslutning mot kantstöd ska gatstenen sättas 2–5<br />
mm över kantstödets överyta. Lagning av stensatta<br />
ytor får inte göras med material som avviker i mått<br />
eller färg.<br />
5.9 Plattor/Marksten<br />
Schakt ska vara återställd (inklusive ytskikt) senast<br />
30 dagar efter återfyllning. Bär- och förstärkninglager<br />
utföres enligt punkt 5.6. Bundet bärlager av<br />
asfalt 150 mm utförs alltid vid markstensbeläggning<br />
där biltrafik förekommer. Sörj för god vattenavledning.<br />
Bundet bärlager av asfalt kan ersättas<br />
med CG eller markbetong. Därefter påföres 40<br />
mm sättgrus (enligt ”idealkurva för sättgrus”) och<br />
avjämnas med rätskiva. Plattor/marksten ska vara<br />
felfria. Begagnat material ska vara befriat från<br />
tidigare fogmaterial. Om skadade plattor/marksten<br />
ska ersättas med nytt material ska de vara<br />
18<br />
dimensionerade för trafikklass 5 i gata och gångbana.<br />
Färgnyansen ska vara samma som befintligt<br />
material. Läggning ska utföras i samma förband<br />
som övrig omgivning med fogbredd 2–4 mm.<br />
Minst 2,5 % fall bör eftersträvas för att undvika<br />
vattensamlingar. Färdig yta ska vara jämn och ha<br />
maximalt 6 mm höjdavvikelse vid mätning med 5<br />
meters rätskiva. Anslutning till befintliga ytor får<br />
ha maximalt 5 mm höjdavvikelse. Fogning ska<br />
utföras med stenmjöl 0–2 mm. För övrigt gäller<br />
att betongplattor ska vara utförda enligt SS 22 72<br />
08 och betongmarksten enligt SS 22 72 11. Vid<br />
anslutning mot kantstöd ska plattor och sten sättas<br />
2–5 mm över kantstödets överyta.<br />
5.10 Kantstöd<br />
Schakt ska vara återställd (inklusive ytskikt)<br />
senast 30 dagar efter återfyllning. Granitkantsten,<br />
ramsten och gatsten i linjeskift sätts i sättgrus och<br />
riktas noggrant. Efter stoppning och stötning ska<br />
stenarna bilda raka sträckor/jämna kurvor i såväl<br />
plan som höjdled. Kantstöd mot växtyta ska<br />
motläggas med asfalt/betong på bägge sidor. Detta<br />
gäller även allmänt i ”trånga miljöer” där risken<br />
för påkörning av stödet är stor. Stenarna ska vara<br />
sorterade i såväl storlek som färg. Stenar av ungefär<br />
samma bredd sätts vid varandra. Stenar kortare<br />
än 0,5 m får inte användas. Fogen ska vara 2–4<br />
mm. Enskilda fogar får vara maximalt 10 mm. Vid<br />
återsättning av kantsten i gångpassage ska kantstenshöjden<br />
anpassas för synskadade och rullstolsbundna<br />
enligt samråd med gatukontoret.<br />
5.11 Vägmarkering<br />
Återställning av vägmarkering utförs med termoplastisk<br />
ovanpåläggningsmassa enligt gällande<br />
trafikanordningsplan.<br />
5.12 Ekonomi<br />
Ekonomisk reglering av för tunt belagda schakter<br />
kan ske endast vid mindre än 10 % avvikelser från<br />
bestämmelserna. Vid större avvikelse ska schakten<br />
göras om. Gatukontoret beslutar om reglering kan<br />
ske.
5.13 Överbyggnad för spårväg<br />
För återställning av spåröverbyggnad gäller Göteborgs<br />
Trafikkontors ”Bestämmelser för arbeten<br />
inom gatu- och spårområden i Göteborg”.<br />
5.14 Överbyggnad för gräs- och<br />
planteringsyta<br />
Ny växtjord ska hålla samma kvalitet som befintlig<br />
matjord och godkännas av markägaren. I vissa<br />
fall krävs jordprov. Öppen jord ska hållas ogräsfri.<br />
Underlaget till gräs- och planteringsyta ska vara ett<br />
fukthållande lager av torrskorpelera med tjocklek<br />
200 mm. Ytan ordnas för vattenavrinning. Växtbädden<br />
utgör 400 mm matjord vid planteringsyta<br />
och 100 mm vid gräsyta. Bägge ytorna utförs med<br />
en överhöjd av 50 mm. Jorden får inte packas.<br />
Återplantering, sådd och skötsel under garantitiden<br />
sker enligt överenskommelse med markägaren.<br />
5.15 Markvärme<br />
Markvärme finns i vissa markytor inom centrala<br />
<strong>Mölndal</strong>. Översiktskarta över markvärme redovisas<br />
som bilaga I. Vid arbete i eller intill markvärmeanläggning<br />
ska alltid gatukontoret kontaktas.<br />
Vid planerade arbeten i ytor med markvärme ska<br />
dessa undvikas under driftssäsong (15/11 - 31/3).<br />
19
Bilagor<br />
Bilaga A – Gällande förordningar, bestämmelser och anvisningar<br />
Bilaga B – Blankett för ansökan om lägesgodkännande<br />
Bilaga C – Blankett för ansökan om starttillstånd<br />
Bilaga D – Förenklat avtal<br />
Bilaga E – Avgiftsnivåer för upplåtelse av allmän mark<br />
Bilaga F – Avgifter och á-priser vid arbete i allmän platsmark<br />
Bilaga G – Förteckning över trafikintensiva gator<br />
Bilaga H – Miljözon<br />
Bilaga I – Översiktskarta markvärme<br />
Bilaga J – Ansvar och arbetsgång i arbete i gatuområde<br />
Bilaga K – Kontaktuppgifter<br />
Bilaga L – Bedömning av utmärkning vid vägarbete<br />
20
Gällande förordningar, bestämmelser och anvisningar Bilaga A<br />
Lagar<br />
Lagar och förordningar publiceras i Svensk författningssamling (SFS), (www.lagrummet.se)<br />
• Plan- och bygglag (1987:10)<br />
• Lag om exploateringssamverkan (1987:11)<br />
• Förordning om elektriska starkströmsanläggningar (1957:601)<br />
• Miljöbalk (1998:808)<br />
• Förordning om farligt avfall (1996:971)<br />
• Förordning om miljöfarlig verksamhet och hälsoskydd (1998:899 )<br />
• Förordning om kemiska produkter och biotekniska organismer (1 998:941)<br />
• Arbetsmiljölag (1977:1160)<br />
• Arbetsmiljöförordning (1977:1166)<br />
• Ordningslag (1993:1617)<br />
• Väglag (1971:948)<br />
• Trafikförordning (1998:1276) , (2006:1208)<br />
• Terrängkörningslag (1975:1313)<br />
• Terrängkörningsförordning (1978:594)<br />
• Vägmärkesförordning (2007:90)<br />
Föreskrifter<br />
Myndighetsföreskrifter publiceras i respektive myndighets författningssamling. Sök under författningar och respektive<br />
myndighet.<br />
• Arbetsmiljöverkets föreskrifter (AFS 1999:03, 2000:24, 2007:1 1, 2001:01 och 2003:04) om<br />
byggnads- och anläggningsarbete<br />
• Föreskrifter om hälsokrav m.m. för personal i säkerhetstjänst (BV-FS 2000:4)<br />
• Rapportering av olyckor och tillbud BV-FS (1997:3)<br />
• Lokal ordningsstadga för <strong>Mölndal</strong>s stad<br />
• Lokala föreskrifter för gaturenhållning i <strong>Mölndal</strong>s stad<br />
• Lokala trafikföreskrifter för <strong>Mölndal</strong>s stad<br />
• Handbok ”Arbete på väg”<br />
21
MÖLNDALS STAD 1(2) Bilaga B<br />
GATUKONTORET<br />
Ansökan om lägesgodkännande<br />
Sökande bolag/verk/förvaltning/Företag Gällande avtal finns 1)<br />
Kontaktperson Telefon E-post<br />
Projektör<br />
Kontaktperson Telefon E-post<br />
Beräknad byggstart Beräknat färdigställande<br />
Beskrivning av arbetet<br />
Arbetsmetod<br />
Trafikföringsprinciper ( kan redovisas på ritning )<br />
1) Avser avtal som reglerar ansvarsförhållanden för genomförande, återställning och framtida<br />
underhåll mellan byggherre och gatukontoret vid ledningsförläggning eller motsvarande i allmän<br />
platsmark.<br />
Generell information<br />
TA plan skall lämnas in till Gatukontoret tre veckor före byggstart. Godkänd TA-plan skall finnas<br />
före byggstart. TA-planen skall vara upprättad i enlighet med handboken ”Arbete på väg”<br />
Ansökan om tillfälliga lokala trafikföreskrifter skall lämnas in minst en vecka före byggstart.<br />
Anvisningar finns i ”Bestämmelser för arbeten i gatu- och parkmark i <strong>Mölndal</strong>s stad” bilaga Y.<br />
För upplag, bodar etc på offentlig plats skall tillstånd för tillfällig upplåtelse av offentlig plats ha<br />
erhållits. Ansökan görs på särskild blankett som skickas in till Polismyndigheten.<br />
www.polisen.se/sv/Service/Blanketter/Tillstand/Ansokan-tillstand-ordningslagen/<br />
Innan arbetet påbörjas skall Tillstånd för arbete inom gatu- och parkmark ha erhållits från<br />
gatukontoret. Ansökan om tillstånd skall lämnas in minst en vecka före planerad byggstart.<br />
Ansökan sker på särskild blankett finns att hämta på kommunens hemsida www.molndal.se.<br />
”Bestämmelser för arbeten i gatu- och parkmark i <strong>Mölndal</strong>s stad” skall följas. Detta innebär att<br />
särskilt avtal skall tecknas mellan byggherre och Gatukontoret som bl a reglerar<br />
ansvarsförhållanden för genomförande, återställning och framtida underhåll.<br />
För arbeten i eller i närheten av spårområde gäller Göteborgs Trafikkontors bestämmelser<br />
” Bestämmelser för arbeten inom gatu- och spårområden i Göteborg”.<br />
22
MÖLNDALS STAD GATUKONTORET Bilaga C<br />
Ansökan om starttillstånd för arbete inom gatu- och parkmark<br />
Insänds senast TVÅ VECKOR FÖRE arbetets början och gäller längst<br />
i 3 mån.<br />
Administrationskostnad för ansökan se bilaga F<br />
Byggherre Insänds till eller fax 031-776 92 15<br />
<strong>Mölndal</strong>s stad<br />
Gatukontoret<br />
Faktureringsadress<br />
431 82 MÖLNDAL<br />
eller<br />
peter.attnas@molndal.se<br />
Kontaktperson Telefonnummer ⏐Faxnummer<br />
Plats/område, där arbetet skall bedrivas ⏐Lägesritning nr<br />
Arbetet avser ⏐och berör<br />
nyanläggning omläggning reparation eller underhåll körbana gång-cykelbana<br />
grönområde/parkområde<br />
Arbetet bedrivs ⏐Påbörjas dat. ⏐Avslutas dat.<br />
dagtid annan tid………..<br />
vard. 07.00-16.00<br />
Entreprenör tfn nr, jourtfn ⏐Haft samråd med gatukontoret, (namn)<br />
Trafikanordningsplan bifogas<br />
Generell TA-plan enligt<br />
ja nej<br />
GK:s bestämmelser<br />
Skyltansvarig Telefon<br />
Berör arbetet område eller gata där parkering ⏐Återställande av beläggning utförs av :<br />
är tillåten<br />
nej ja<br />
Villkor från GK:<br />
Sökandes underskrift Tillstånd beviljas<br />
Datum Datum<br />
Löpnummer<br />
Ankom gatukontoret<br />
……………………………………………. ………………………………………………………..<br />
……………………………………………. ………………………………………………………..<br />
Namnförtydligande Namnförtydligande<br />
Arbetet berör/påverkar: Slutanmälan insänds på fax 031-67 74 62 när arbetet är<br />
avslutat<br />
parkmark…………………………………..m² Arbetet avslutat datum Sign<br />
gata……………………………………...…m²<br />
gc-bana…………………………………… m²<br />
specialbeläggning typ ex plattytor…….…..m² …………………………………………………………<br />
specialbeläggning typ……………………..m²<br />
kantsten……………………………………m …………………………………………………………<br />
23
MÖLNDALS STAD<br />
Gatukontoret BILAGA D<br />
Mellan <strong>Mölndal</strong>s stad genom dess gatukontor nedan kallad staden och ”sökandens<br />
firma” nedan kallad sökanden upprättas följande<br />
AVTAL<br />
1. Avtalets syfte är att reglera sökandens rätt att på offentlig plats anlägga och<br />
bibehålla underjordisk ledning.<br />
2. Sökanden ges rätt att anlägga underjordisk ledning med plan- och profilläge enligt<br />
bifogad ritning , bilaga A.<br />
3. För arbete inom offentlig plats skall <strong>Mölndal</strong>s gatukontors bestämmelser följas.<br />
4. Sökanden skall genom kontakt med gatukontoret, <strong>Mölndal</strong> Energi, TeliaSonera och<br />
vid arbeten i Kållered och Lindome även Fortum samt eventuellt annan<br />
ledningsägare försäkra sig om att befintliga ledningar inte skadas vid arbetet.<br />
5. Sökanden skall ersätta staden för återställande av skadat ytskikt samt ersätta<br />
kommunen för framtida underhåll enligt gatukontorets bestämmelser för arbeten i<br />
gatu- och parkmark.<br />
6. Om kommunen kräver att ledningen flyttas gäller beroende på tiden från ledningens<br />
utförande:<br />
0-2 år kommunen bekostar flyttningen<br />
2-5 år kommunen och sökanden delar kostnaden<br />
5- år sökanden bekostar flyttningen<br />
7. Träffas avtal mellan sökanden och staden om generella regler för<br />
ledningsförläggning inom <strong>Mölndal</strong>s stad gäller det avtalet även för detta objekt.<br />
8. Sökanden skall inom tre veckor från det arbetet slutförts överlämna koordinatsatt<br />
relationsritning till gatukontoret. Om relationsritning inte levereras utgår ett vite om<br />
10 000 kronor.<br />
9. Sökanden skall betala de avgifter som kan komma att införas för rätt att disponera<br />
allmän platsmark.<br />
Av detta avtal har två likalydande exemplar upprättats varav parterna tagit var sitt.<br />
<strong>Mölndal</strong> <strong>Mölndal</strong><br />
För <strong>Mölndal</strong>s stad För sökanden<br />
24
AVGIFTER 2012<br />
Bastal KPI okt 2001 = 269,1<br />
Uppr. med KPI okt 2011 = 313,42<br />
AVGIFTER FÖR UPPLÅTELSE AV OFFENTLIG PLATS I MÖLNDALS STAD<br />
Att gälla från den 1 november 2002.<br />
25<br />
Bilaga E<br />
Bilaga I<br />
§ 97/1997<br />
Antagna av kommunfullmäktige den 20 november 2002, (§ 231) med stöd av lagen om rätt för kommun<br />
att ta ut avgift för vissa upplåtelser av offentlig plats m.m. Till denna avgiftslista hör allmänna<br />
bestämmelser för beräkning av avgift för upplåtelse av offentlig plats i <strong>Mölndal</strong>s stad<br />
Upplåtelseändamål Zon1<br />
<strong>Mölndal</strong>s centrum avgränsat<br />
av Tempelgatan,<br />
Göteborgsvägen,<br />
Zon 2<br />
Övriga delar av <strong>Mölndal</strong>s<br />
stad<br />
Åbybergsgatan och Storgatan<br />
1. Tillfällig försäljning<br />
- per plats max. 15 m²<br />
19.000 kr per år<br />
13.300 kr per år<br />
- per ytterligare 5 m²<br />
4.750 kr per år<br />
3.325 kr per<br />
2. Uteservering 60 kr per m² och månad 35 kr per m² och månad<br />
3. Varuexponering utanför egen<br />
butikfasad (max 1,5 m djup)<br />
1.430 kr per år 1000 kr per år<br />
4. Telefonkiosk 990 kr per år 700 kr per år<br />
5. Varuautomater 12.230 kr per plats och år 8.560 kr per plats och år<br />
6. Brev, bunt och tidningslådor<br />
7. Reklampelare/reklamtavla<br />
170 kr per låda och år 170 kr per låda och år<br />
- belysta<br />
1.260 kr per m² och år<br />
880 kr per m² och år<br />
- obelysta<br />
785 kr per m² och år<br />
545 kr per m² och år<br />
8. Upplag och tillfälliga P-platser,<br />
byggnadsställningar och bodar inkl.<br />
verktygscontainer<br />
9. Avfallscontainer<br />
545 kr per m² och år 380 kr per m² och år<br />
- generellt tillstånd till uppställning<br />
under kortare tid<br />
11.880 kr per år<br />
8.315 kr per år<br />
- bestämd plats vid uppställning<br />
under längre tid<br />
310 kr per plats och vecka 205 kr per plats och vecka<br />
10.Återvinning<br />
- glas, papper, textilier<br />
530 kr per behållare och år 530 kr per behållare och år<br />
- stationer<br />
* typ A (ca 70 m² )<br />
-<br />
9.500 kr per år<br />
* typ B (ca 60 m² )<br />
-<br />
7.140 kr per år<br />
* typ C (ca 40 m² )<br />
-<br />
4.745 kr per år<br />
* typ D (ca 10 m² )<br />
11.Mobiltelemaster och tillbehör<br />
-<br />
2.375 kr per år<br />
- höjd max 42 m, inkl en teknikbod -<br />
18.380 kr<br />
- höjd över 42 m, inkl en teknikbod -<br />
24.495 kr<br />
- tillkommande teknikbodar -<br />
6.120 kr<br />
12.Annat ändamål 590 kr per gång 590 kr per gång<br />
g:\gk\52 trafik & vägar ro\offentlig plats\prislista - kpi\prislista 2012.doc 2012-08-09
AVGIFTER OCH Á-PRISER VID ARBETEN I ALLMÄN PLATSMARK Bilaga F (1/4)<br />
Administrativa avgifter<br />
Avgift för ansökan att utföra arbeten i allmän platsmark 500 kr<br />
Förseningsavgift (Se kap. 3.4) 11 800 kr<br />
Lägesgodkännande 600 kr<br />
Återställningskostnader<br />
Kostnader för återställande av ytskikt utifrån schaktens längd och bredd efter att schaktkanterna är<br />
skurna i kvadratisk eller rektangulär form.<br />
Minsta ytan som debiteras är 2,0 m 2 .<br />
Justering av schakter<br />
Justering före beläggning (inkl. packning)<br />
Gångbana 135 kr/m 2<br />
Körbana 155 kr/m 2<br />
Renskärning av asfaltskanter<br />
0-5 längdmeter 70 kr/m 2<br />
5-10 längdmeter 50 kr/m 2<br />
> 10 längdmeter 30 kr/m 2<br />
Asfaltering och framtida underhåll av schakter<br />
Gångbana och GC-väg<br />
Asfalt Framtida underhåll<br />
£ 20 m 2 320 kr/m 2 240 kr/m 2<br />
< 20-100 m 2 190 kr/m 2 210 kr/m 2<br />
< 100 m 2 175 kr/m 2 180 kr/m 2<br />
Tillägg till prislista<br />
Cigarr 110 kr/m<br />
Potthål 640 kr/st.<br />
Försegling 120 kr/m 2<br />
26
Körbana Bilaga F (2/4)<br />
Trafikintensiva banor och vägar enligt Bilaga G<br />
Asfalt Framtida underhåll<br />
£ 20 m 2 570 kr/m 2 405 kr/m 2<br />
> 20-100 m 2 360 kr/m 2 350 kr/m 2<br />
> 100 m 2 320 kr/m 2 345 kr/m 2<br />
Övriga gator och vägar<br />
Asfalt Framtida underhåll<br />
£ 20 m 2 485 kr/m 2 405 kr/m 2<br />
> 20-100 m 2 300 kr/m 2 350 kr/m 2<br />
> 100 m 2 260 kr/m 2 345 kr/m 2<br />
Sker schaktning i asfaltsytor belagda inom den senaste 3-årsperioden debiteras dubbel framtida<br />
underhållskostnad.<br />
Omsättning av platt- och stenytor och framtida underhåll<br />
Betongplattor<br />
Plattsättning Framtida underhåll<br />
£ 30 m 2 430 kr/m 2 410 kr/m 2<br />
> 30 m 2 295 kr/m 2 300 kr/m 2<br />
Gatsten<br />
Stensättning Framtida underhåll<br />
£ 30 m 2 525 kr/m 2 780 kr/m 2<br />
> 30 m 2 400 kr/m 2 650 kr/m 2<br />
När plattor eller gatsten saknas tillkommer:<br />
Betongplattor 255 kr/m 2<br />
Gatsten 505 kr/m 2<br />
Nysättning av kantsten inkl. material och framtida underhåll<br />
Råkantsten<br />
Nysättning Framtida underhåll<br />
£ 30 m 670 kr/m 380 kr/m<br />
£ 30 m 540 kr/m 240 kr/m<br />
27
Betongkantsten Bilaga F (3/4)<br />
Rak<br />
Nysättning Framtida underhåll<br />
£ 30 m 355 kr/m 440 kr/m<br />
> 30 m 280 kr/m 275 kr/m<br />
Båge Omsättning (-16 %) FU (-16 %)<br />
av priset ovan av priset ovan<br />
Omsättning och framtida underhåll av kantsten<br />
Råkantsten<br />
Nysättning Framtida underhåll<br />
600 kr/m 690 kr/m<br />
Omsättning Framtida underhåll<br />
£ 30 m 390 kr/m 380 kr/m<br />
> 30 m 295 kr/m 240 kr/m<br />
När råkantsten saknas debiteras nysättningspriset.<br />
Justering av betäckningar<br />
Typ alcliff 300 kr/st.<br />
Utbyte av alcliffbetäckning<br />
NB, BP 5 050 kr/st.<br />
RB, TB 3 700 kr/st.<br />
SV, AV 1 900 kr/st.<br />
Övriga fall<br />
Vid schakt i annan hårdgjort yta (t.ex. markbetong) skall överenskommelse om återställning ske i<br />
förväg.<br />
Tillkommer på totalpriserna<br />
Vintertillägg (normalt 1/12-31/3) 10 %<br />
För schakter i uppvärmda ytor 10 %<br />
Framkörningsavgift 670 kr<br />
28
Gräsyta Bilaga F (4/4)<br />
£ 5 m 2 330 kr/m 2<br />
> 5-20 m 2 160 kr/m 2<br />
>20-100 m 2 120 kr/m 2<br />
> 100 m 2 100 kr/m 2<br />
Framtida underhåll 60 kr/m<br />
Buskar, träd och anläggningar ersätts efter särskild överenskommelse med stadsmiljö.<br />
Garantitid två år och skötsel under garantitiden.<br />
Reglering av priser<br />
Avgifter och priser bygger på en prisnivå från år 2011. Justering sker årligen per 1 januari med<br />
tillämpning av index för oktober månad föregående år. Basår är 2010.<br />
Administrativa avgifter regleras med konsumentprisindex (KPI). Avgift avrundas till närmaste<br />
hundratal kronor.<br />
Återställningskostnader regleras med Entreprenadindex E84:Index 241 asfaltsarbeten.<br />
Index: E84 241<br />
Oktober 10 287,0<br />
Index: KPI<br />
Administrativa avgifter<br />
Oktober 10 305,57<br />
29
Förteckning över trafikintensiva gator Bilaga G<br />
30
Miljözon Bilaga H<br />
Miljözon <strong>Mölndal</strong> från och med 2010-12-15<br />
Torild Wulffsg<br />
Axelmossen<br />
G Werners g<br />
Hallliden<br />
A Barks g<br />
Näckrosdammen<br />
Otto Erlanders gata<br />
Sisjövägen<br />
Stora Åvägen<br />
Askims Domarringsväg Sisjövägen<br />
N Långebergsg<br />
S Långebergsg<br />
H Mellgrens g<br />
F<br />
Bäckstensg<br />
Söderleden<br />
Datavägen<br />
Lill-Jons<br />
damm<br />
Eklanda<br />
Hage<br />
Eklanda Bäck<br />
Sandås<br />
Eklanda Skog<br />
Eklanda<br />
Lund<br />
Eklanda<br />
Eklanda<br />
Eklanda Torg<br />
Slätt<br />
Gärde<br />
Eklanda Gård<br />
Eklanda By<br />
Arne- gårdsgatan<br />
Eklanda Lund<br />
Gränsg<br />
Södermalm<br />
Vitmossegatan<br />
Trindemossen<br />
Ehrenströmsgatan<br />
Glasbjörksg<br />
Södermalms-<br />
brinken<br />
st<br />
Kon<br />
närsg<br />
Sandåsmossen<br />
Eklanda<br />
Vall<br />
Rönnbacken<br />
Södermalmsgatan Slätthultsliden<br />
Näckrosg<br />
EKLANDA<br />
Ren-<br />
lavsg<br />
Eklanda Alle<br />
V Eklanda Höjd<br />
Slätthultsg<br />
Eklanda<br />
Äng<br />
Smedbergsbacken<br />
Grå-<br />
Ljungmarksg<br />
Eklanda<br />
Fält<br />
st<br />
Slingerg<br />
Eklanda Höjd<br />
Lunnagården<br />
Dr Allards gata<br />
S Emmas g<br />
videg<br />
Lyckogatan<br />
Ö Eklanda Höjd<br />
Smed-<br />
bergsg<br />
Smedsb<br />
Dr Westrings g<br />
Toltorpsgatan<br />
st<br />
Högadalsg<br />
Aspliden<br />
st<br />
Stenliden<br />
Fotbollsgatan<br />
Snöhöjdst<br />
Asplidsb<br />
Höga-<br />
dalsb<br />
Axgatan<br />
Ängs-<br />
Fässbergsgatan<br />
hyddeg<br />
Tallb Bg<br />
Småtuveg<br />
Änderg<br />
Blomsterg<br />
Ringleken<br />
Strågatan<br />
Dr Forselius gata<br />
Snöhöjdsb<br />
Slåttervallsg<br />
Snöhöjdsg<br />
Snöflingeg<br />
Boreg<br />
liden<br />
Folkdansen<br />
Dalgångsgatan<br />
Vallstigen<br />
st<br />
Åkergatan<br />
Lunnagårdsgatan<br />
Fjällbacken<br />
Lekevallsgatan<br />
Långdansen<br />
Domaredansen<br />
FÄSSBERG<br />
Pålsegården<br />
Jolengatan<br />
Hökegården<br />
Kongegården<br />
Trolldansen<br />
Midsommardansen<br />
Stenhyddeg<br />
Dalgångsliden<br />
Väster-<br />
bergsg<br />
BALLTORP<br />
Brunsb<br />
Frölundagatan<br />
Kongegårdsg<br />
Betag<br />
Grågåsgatan<br />
Dalgångsg<br />
Gammag<br />
Alfag<br />
Svealiden<br />
Bigatan<br />
Toltorpsdalen<br />
Kull abergsg<br />
Lekevallsgatan<br />
Rågkornsgatan<br />
Krokslätts Parkgata<br />
Kämpegatan<br />
Bergstr<br />
Bergsbogatan<br />
Ändis<br />
Nordängsg<br />
Kläppegatan<br />
Högsätersg<br />
Hammarliden<br />
Örng<br />
Pinnharvsgången<br />
Gasel lg<br />
Axgatan<br />
Wendesg<br />
Utsädesgången<br />
Stubbåkersgatan<br />
Östergårdsg<br />
Krok<br />
slättsb<br />
Antilopg<br />
Li lla<br />
Bergsbog<br />
Wennerbergs<br />
Fredriks kulle<br />
Bergskanalen<br />
Släpharvsg<br />
Höke- gårdsg<br />
Höga<br />
lidsg<br />
Dalbog<br />
Landshövdingegatan<br />
Krokslättsgatan<br />
Klinteg<br />
Krokslätts Storgata<br />
backen<br />
Wättnegatan<br />
Vetekornsg<br />
Rullharvsg<br />
Bäckeforsg<br />
Safjällsgatan<br />
Bifrost<br />
Havrekornsg<br />
Kakelösag<br />
Flygelg<br />
Ständerg<br />
Idrottsvägen<br />
Johannefredsg<br />
Lammevallsgatan<br />
gatan<br />
Långg<br />
Matilde bergsg<br />
Toltorpsgatan<br />
st<br />
Lantbruksgatan<br />
Pinnharvsg<br />
Rapsåkersgången<br />
Utsädesg<br />
Lantbruksgatan<br />
Bifrostgatan<br />
Kakelösagatan<br />
Soltorpsgatan Krokslätts Parkg<br />
Odinsg<br />
Bäckeforsg<br />
Bergsst.<br />
Mellan- ängsgatan<br />
Korn-<br />
Väster- ängsg<br />
Videbog<br />
Blandsädesg<br />
Nimbusg<br />
Fallströmsg<br />
Idrottsvägen<br />
Stenbrog<br />
Lammevallsgatan<br />
Tvillingg<br />
Öster- ängsgatan<br />
SOLÄNGEN<br />
Aminogatan<br />
gat<br />
ängs-<br />
Torsg<br />
Sörgården<br />
Alfhöjdsg<br />
Friggag<br />
Vinterg<br />
Mång<br />
Alfsätersg<br />
KROKSLÄTT<br />
TOLTORP<br />
Vass-<br />
Oxdragareg<br />
Jungfrustigen<br />
dikesg<br />
Bågskytteg<br />
Viltst<br />
Ebbe Lieberathsgatan<br />
Baldersg<br />
Sörgårds<br />
Fredsgatan<br />
Gärdesg<br />
Krokslättsg<br />
gatan<br />
Fredåsg<br />
Åbäcksg<br />
Fabriksg<br />
Dalhemsg<br />
Marielundsg<br />
Gustavs-<br />
bergsg<br />
Flöjelbergsgatan<br />
Fredåsg<br />
Berghemsg<br />
Wallinsgatan Kronog<br />
Lerbrännarestigen<br />
Torallag<br />
Frejagatan<br />
Iduna- gatan<br />
Tingsbog<br />
Solhemsgatan<br />
Jungfru-<br />
platsen<br />
Frölundagatan<br />
Tandemg<br />
Hagåkersgatan<br />
Pilteg<br />
Torallastigen<br />
Toltorpsgatan<br />
Lerbrännareg<br />
Fiskarg<br />
Travgatan<br />
Tribung<br />
Tränsg<br />
Tygelg<br />
Pomonag<br />
Frälsegårdsg<br />
Mariedalsg<br />
Göteborgsvägen<br />
Bifrostgatan<br />
Åbyvägen<br />
Lekskol egatan<br />
Åbyvägen<br />
Broddgatan<br />
Kallblodsg<br />
Hedängsg<br />
Bandomarg<br />
N Holtermansg<br />
Sulkyg<br />
Fyråkersg<br />
Dammlyckeg<br />
Travtränarg<br />
Seldonsg<br />
Sadelg<br />
Ridlärarg<br />
Varmblodsg<br />
Djäkneg<br />
Häradsgatan<br />
Bosgårdsg<br />
Smör-<br />
Skrittg<br />
S Holter-<br />
mansg<br />
S Brog<br />
Tolsegårdsg<br />
Ridspög<br />
Vänortsgatan<br />
Länsmansgatan<br />
Rundbergsg<br />
Ponnyg<br />
Ågatan<br />
Kryptongatan<br />
Sörgärdesg<br />
Växthusg<br />
Fullblodsg<br />
Gladiolusg<br />
Irisgatan<br />
Katrinebergsg<br />
Luktärtsg<br />
Ranunkelg<br />
Södra Nedanvägsgatan<br />
Argongatan<br />
Sallarängsg Flöjelbergsgatan<br />
Holmeg<br />
ränteg<br />
BOSGÅRDEN<br />
Torallagng<br />
Celsiusg<br />
Terrakottag<br />
Vågg<br />
Biskopbog<br />
Måldomarg<br />
Bunketorp<br />
Ågatan<br />
Häradsgatan Bergmansg<br />
Björkåsg<br />
Broslättsg<br />
Amaryllisgången<br />
Aminogatan<br />
Taljegården<br />
Göteborgsvägen<br />
Knarrhögsgatan<br />
Barn-<br />
Storgatan<br />
Fredrikg<br />
Argongatan<br />
Heliumgatan<br />
Sallarängsb<br />
Nygatan<br />
Åbygatan<br />
Prytz-<br />
ÅBY<br />
Motorväg E6 / E20<br />
Göteborgsvägen<br />
Tempelgatan<br />
Mst<br />
hemsg<br />
Vg<br />
Mg<br />
Brogatan<br />
bergsg<br />
Baazgatan<br />
Kryptongatan<br />
Bg<br />
Broslätt<br />
Järnvägsgatan<br />
Norra Nedanvägsg<br />
Neongatan<br />
Bergfotsgatan<br />
LACKAREBÄCK<br />
Ekg<br />
N St<br />
Trädgårdsg<br />
S St<br />
Skedebrog<br />
Torggatan<br />
<strong>Mölndal</strong>s Bro<br />
Gamla Kungsbackav<br />
Motorväg E6/E20<br />
Pepparedsleden<br />
Delbancogatan<br />
Kärragatan<br />
Lövg<br />
Störtfjällsg<br />
Alleen<br />
Nämndemansgatan<br />
Kryssgatan<br />
Myntg<br />
Solgatan<br />
Sävg<br />
Privatvägen<br />
Korndalsvägen<br />
Bäckravinsgatan<br />
Bäckravinsstigen<br />
Enerbacksgatan<br />
Kronogårdsgatan<br />
Flintegatan<br />
V Ånäsg<br />
Taljegårdsgatan<br />
Baggåkersg<br />
Eduard Boyes gata<br />
Enerbacken<br />
TRÄDGÅRDEN<br />
Samuel Nordbergsg<br />
Kråketorpsgatan<br />
Tvär-<br />
V Liden<br />
Roten<br />
M<br />
Skogsg<br />
Bergs-<br />
gränden<br />
Stockl<br />
gatan<br />
Götaforsliden<br />
N Forsåkersg<br />
Kondorsg<br />
Ö Ånäsg<br />
Brännåsv<br />
Hökgatan<br />
Mst<br />
Möbelgatan<br />
Rygatan<br />
Brännås vägen<br />
Lavskrikeg<br />
Lackarebäcksg<br />
Ö Liden<br />
Skog-<br />
Postmästareg<br />
Ormåsgatan<br />
Esbjörn Schillersgatan<br />
Boråsleden<br />
Skräddareg<br />
Royens gata<br />
Franckeg<br />
Bisittareg<br />
Flug<br />
snapparg<br />
vaktareg<br />
Brevkortsg<br />
bärareg<br />
Brev-<br />
Brobergsgatan<br />
Portog<br />
Gustavsg<br />
Kvarnbygatan<br />
MÖLNDAL<br />
FORSÅKER<br />
Hökegården<br />
Kärra<br />
Gunnebogatan<br />
Ormås<br />
Residensg<br />
Görje-<br />
lycksg<br />
Åldermansgatan<br />
Svanegatan<br />
Orregatan<br />
Grönfinksg<br />
Flugsnapparegatan<br />
Sparv<br />
höksg<br />
Utsiktsgränd<br />
Brunnsg<br />
backen<br />
Klevg<br />
Bergspasset<br />
Dressareg<br />
Eriksg<br />
Vykortsg<br />
Stensjögatan<br />
Verkm. g<br />
Fasang<br />
Postiljonsg<br />
Murareg<br />
Södra Forsåkersgatan<br />
Orrest<br />
Härfågelsg<br />
Kungsbackavägen<br />
Fågelbergsgatan<br />
Rävekärrsg<br />
Järpeg<br />
Albatrossg<br />
Ö Falkgatan<br />
Boråsvägen<br />
Lackarebäcks<br />
Långvatten<br />
Skol- stigen<br />
ryttareg<br />
Post-<br />
Solhöjdsg<br />
Fjällg<br />
Solvändan<br />
Påfågelg<br />
Räv- stigen<br />
Frimärksgatan<br />
hornsg<br />
Post-<br />
Letseg<br />
gången<br />
Torgilsg<br />
Berghällsg<br />
Sand-<br />
Hulelycksgatan<br />
Rävbergsg<br />
Höjdgatan<br />
Strand-<br />
gatan<br />
Tallkotteg<br />
Furug<br />
N Trappg<br />
Kikåsg<br />
Kalkong<br />
Vaktelg<br />
Rävekärrsgatan<br />
Sand-<br />
bäcksg<br />
Oxögat<br />
Stensjöbacke<br />
Ryet Glasberget<br />
Miljözonen omfattar inte E6/E20 samt förbindelsen<br />
Gunnebogatan - Flöjelbergsgatan mellan av- och påfarter<br />
till E6/E20 i Lackarebäcksmotet<br />
Tillhör gatunämndens beslut 2010-12-06, föreskrift 1481 2010-00721<br />
31<br />
Brännås<br />
Sågdalsgatan<br />
Nybyggaregatan<br />
Rygatan<br />
Rävkulleg<br />
Glättareg<br />
Stensjöberg<br />
Strandpromenaden<br />
Pixbovägen<br />
Rävekärr<br />
Stensjöhöjd<br />
Hulelyckan<br />
Glasbergsgatan<br />
Tistelgng<br />
Ringduveg<br />
Fiberg<br />
Rosenvinge gatan Blåvingeg<br />
Vitvinge gatan<br />
Träsnidareg<br />
Grang<br />
Alkegatan<br />
Kikåsgatan<br />
Nybyggareg<br />
Guldvinge gatan<br />
spinnareg<br />
Ale- Ekspinnareg<br />
bäcksg<br />
Pilekroksliden<br />
Åsgatan<br />
Tall-<br />
Inriggareg<br />
Formbodsg<br />
Bränn-<br />
Rådavägen<br />
mästareg<br />
Ejdergatan<br />
V Brovaktareg<br />
Lejonslättsgatan<br />
Snabbvingeg<br />
Hakvingeg<br />
Ring-<br />
spinnareg<br />
Stensjön<br />
KIKÅS<br />
Andg<br />
Kristinedal<br />
Paddelg<br />
tärneg<br />
Fisk-<br />
Styrlineg<br />
Fiskmåsg<br />
Kyrkogårdsg<br />
Lejonstensg<br />
Kartbilaga A<br />
Årtullsg<br />
formsg<br />
Tegel-<br />
Förstävsg<br />
Hökekullen<br />
Kikåsleden<br />
Akterstävsg<br />
Utriggareg<br />
Sjövalla Klint<br />
Ö Brovaktareg<br />
Svirvelg<br />
Fenderg<br />
Heleneviksbacken<br />
Nötåsberget<br />
Östernäsv<br />
John Halls väg<br />
Mogatan Hedegatan<br />
Horsikagatan<br />
Skytteg<br />
Stora Delsjön<br />
Månstorpet<br />
Horsika<br />
Herkulesv<br />
Västergården<br />
Rådavägen<br />
SJÖVALLA<br />
Helenedalsvägen<br />
GUNNEBO SLOTT<br />
Heleneviksvägen<br />
Kikås<br />
Långvatten<br />
Helenedal<br />
Helenevik<br />
Sjöstigen<br />
Gunnebodal<br />
Boråsleden<br />
Christina Halls väg<br />
Pixbovägen
Nygatan<br />
Medborgaregatan<br />
Brogatan<br />
Gulmarkerade stråk<br />
visar markvärme i<br />
<strong>Mölndal</strong>s centrum.<br />
Översiktskarta markvärme Bilaga I<br />
32
33<br />
Bilaga J
Ärende Ansvariga Telefon Mobil<br />
Lägesgodkännande Christian Jönsson 031-315 15 18 070-9961573<br />
christian.jonsson@molndal.se<br />
Trafikanordningsplan Henrik Granlöf 031-315 15 21 070-4677427<br />
(godkännande) henrik.granlof@molndal.se<br />
Jan Engman 031-315 15 35 070-4677446<br />
jan.engman@molndal.se<br />
Upplåtelse av allmän Ulrika Leandersson 031-315 15 12 070-8470304<br />
platsmark ulrika.leandersson@molndal.se<br />
Starttillstånd Rickard Oldborn 031-315 14 78<br />
rickard.oldborn@molndal.se<br />
Besiktningar/ Peter Attnäs 031-315 15 45 070-4677448<br />
återställning peter.attnas@molndal.se<br />
<strong>Mölndal</strong>s Parkerings AB Gun Edin 031-315 15 25 070-4677437<br />
gun.edin@mpab.molndal.se<br />
Ronnie Carlsson 031-315 15 29 070-4677431<br />
ronnie.carlsson@mpab.molndal.se<br />
Kollektivtrafiken Kl. 06.00- 18.00 mån- sön 031-732 14 14<br />
Övrig tid Keolis trafikledn 031-67 18 00<br />
34<br />
Bilaga K
Bedömning av utmärkning vid vägarbete<br />
Om det vid återkommande bedömning kvarstår tidigare brist (2:a) bedöms denna brist som en 3:a.<br />
I rutan anmärkningar skall skrivas kommentarer om vad bedömning 2 resp 3 avser.<br />
Om tidigare brist som gett 3:a kvarstår vid återbesök ges ytterligare en 3:a. Denna 3:a redovisas<br />
och läggs till i sammanräkningen med kommentar i det vita fältet. Kvarstår vid nästa bedömning<br />
brist i nivå 3 från ursprungliga bedömningen anmäls detta skriftligt till projektledaren och<br />
regionens<br />
beställnings-chef eller motsvarande.<br />
Fotodokumentering av brister bör utföras regelmässigt. Kommentera på eller intill foto. Kamera bör<br />
ha datumvisning på fotot.<br />
Vid allvarlig brist bör ny bedömning utföras inom 3 dagar.<br />
Bedömningsgrad<br />
Mindre allvarligt<br />
6 - 8 st. 2:or eller 1 st 3:a<br />
Allvarligt när ovanstående överskrides<br />
Avgiftsuttag<br />
Lathund för översättning till avgifter<br />
visande sammanlagd avgift med anledning av antal 2-or och 3-or vid bedömning. Avgift i kronor.<br />
Bilaga L<br />
Antal Antal 3:or<br />
2:or 0 1 2 3 4 5 6 7 8 9 10<br />
0 0 5000 15000 25000 35000 45000 55000 65000 75000 85000 95000<br />
1 0 5000 15000 25000 35000 45000 55000 65000 75000 85000 95000<br />
2 0 5000 15000 25000 35000 45000 55000 65000 75000 85000 95000<br />
3 0 5000 15000 25000 35000 45000 55000 65000 75000 85000 95000<br />
4 0 5000 15000 25000 35000 45000 55000 65000 75000 85000 95000<br />
5 0 5000 15000 25000 35000 45000 55000 65000 75000 85000 95000<br />
6 5000 10000 20000 30000 40000 50000 60000 70000 80000 90000 100000<br />
7 5000 10000 20000 30000 40000 50000 60000 70000 80000 90000 100000<br />
8 5000 10000 20000 30000 40000 50000 60000 70000 80000 90000 100000<br />
9 10000 15000 25000 35000 45000 55000 65000 75000 85000 95000 105000<br />
10 15000 20000 30000 40000 50000 60000 70000 80000 90000 100000 110000<br />
11 20000 25000 35000 45000 55000 65000 75000 85000 95000 105000 115000<br />
12 25000 30000 40000 50000 60000 70000 80000 90000 100000 110000 120000<br />
13 30000 35000 45000 55000 65000 75000 85000 95000 105000 115000 125000<br />
14 35000 40000 50000 60000 70000 80000 90000 100000 110000 120000 130000<br />
15 40000 45000 55000 65000 75000 85000 95000 105000 115000 125000 135000<br />
35
