80<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
Valbo<br />
köpcentrum<br />
Ängsberg<br />
Sofiedal<br />

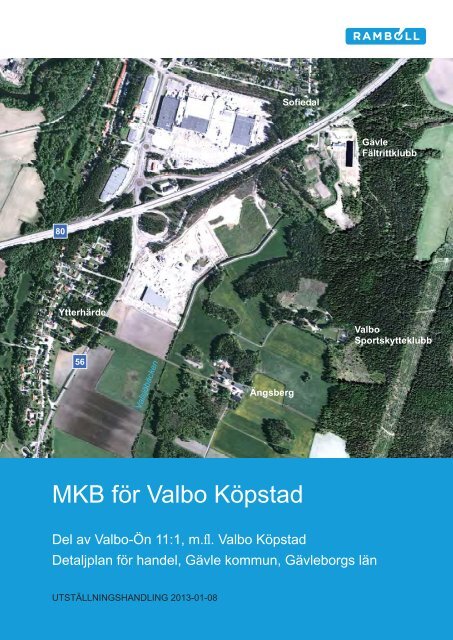

MKB för Valbo Köpstad<br />
Del av Valbo-Ön 11:1, m.fl . Valbo Köpstad<br />
Detaljplan för handel, <strong>Gävle</strong> <strong>kommun</strong>, <strong>Gävle</strong>borgs län<br />
UTSTÄLLNINGSHANDLING 2013-01-08<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
Valbo<br />
Sportskytteklubb
Allmän information<br />
Denna MKB är upprättad av Ramböll på uppdrag av <strong>Gävle</strong> <strong>kommun</strong> enligt deltagarförteckning nedan.<br />
MKB gäller för detaljplanen ”Del av Valbo-ön 11:1, m.fl . Valbo Köpstad. Detaljplan för handel, <strong>Gävle</strong> <strong>kommun</strong>,<br />
<strong>Gävle</strong>borgs län.” MKB är ett underlag för <strong>kommun</strong>ens beslut.<br />
Parallellt med MKB för detaljplan, arbetar Trafi kverket med en MKB för arbetsplan gällande förändringar<br />
längs E16. De båda MKB:erna har olika geografi sk avgränsning och olika huvudfokus.<br />
MKB för detaljplan är diskuterad med <strong>Gävle</strong> <strong>kommun</strong>s arbetsgrupp för planeringen kring Valbo Köpstad.<br />
Avgränsning, innehåll och utformning samt planerad verksamhet är avstämd med länsstyrelsen i <strong>Gävle</strong>borgs<br />
län och anpassad mot Trafi kverkets MKB för arbetsplan.<br />
Samtliga bilder i dokumentet är tagna av Ramböll. Kartor är upprättade av Ramböll och baserade på<br />
ortofoto tillhandahållet av <strong>Gävle</strong> <strong>kommun</strong>. För layout och utformning svarar Ramböll.<br />
Läsanvisning<br />
MKB är upplagd i ett antal huvudblock med inledande textdelar, beskrivning av planförslaget, själva<br />
konsekvensbedömningen och avslutande textdelar. För att snabbt sätta sig in i MKB rekommenderas<br />
läsaren att titta på innehållsförteckningen, sammanfattningen inklusive tabell och karta.<br />
Kapitlet om miljökonsekvenser är uppdelat inom landskap, natur- och kulturmiljö osv. Under varje aspekt<br />
beskrivs konsekvenser av nollalternativet först, följt av konsekvenserna av exploateringsalternativet<br />
(detaljplanen). Orden markeras i kursiv fetstil för att läsaren enkelt ska kunna följa vilket alternativ som<br />
beskrivs. Här fi nns också en redovisning av de åtgärder som är inarbetade i detaljplanen samt förslag till<br />
ytterligare åtgärder för exploateringsalternativet. Det är osäkert om åtgärder, föreslagna av MKB-konsulten,<br />
angivna under rubriken ”Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare”<br />
kommer att genomföras. I slutet av dokumentet fi nns en ordlista som förklarar de tekniska begrepp<br />
som används i MKB.<br />
Medverkande<br />
Beställare, <strong>Gävle</strong> <strong>kommun</strong> Konsult, Ramböll Sverige AB<br />
Maria Höjer, miljöutredare Elsa Heinke, biolog, uppdragsledare/MKB-samordnare<br />
Sten Hammar, planarkitekt Linda Kjellström, landskapsarkitekt, handläggare MKB<br />
Ramböll Sverige AB<br />
Dragarbrunnsgatan 78 B<br />
753 20 Uppsala<br />
Tfn vx. 018 - 56 13 00<br />
Fax 018 - 69 55 49<br />
www.ramboll.se
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
3
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
4<br />
Innehållsförteckning<br />
Sammanfattning......................................................... 6<br />
Planerad verksamhet..................................................................... 6<br />
Tänkbara miljökonsekvenser......................................................... 6<br />
Sammanfattande tabell.................................................................. 8<br />
Åtgärder.........................................................................................10<br />
1. Inledning................................................................11<br />
1.1 Bakgrund och syfte.........................................................................11<br />
1.2 Planprocess och miljöbedömning.................................................. 13<br />
1.3 Vad är MKB?...................................................................................13<br />
1.4 Avgränsningar.................................................................................16<br />
1.5 Miljökvalitetsmål och miljökvalitetsnormer......................................18<br />
2. Nollalternativ..........................................................19<br />
3. Övergripande trafi klösning.....................................21<br />
3.1 Förutsättningar............................................................................... 21<br />
3.2 Beskrivning av ny trafi klösning ......................................................23<br />
4. Detaljplan...............................................................26<br />
4.1 Bakgrund ...................................................................................... 26<br />
4.2 Beskrivning av detaljplanen........................................................... 26<br />
5. Exploatörens & <strong>kommun</strong>ens ambition...................36<br />
5.1 Byggnader ................................................................................... 36<br />
5.2 Trafi k ............................................................................................. 37<br />
5.3 Karaktär och gestaltning ............................................................... 37<br />
5.4 Valsjöbäcken .................................................................................38<br />
5.5 Dagvatten ......................................................................................38<br />
6. Miljökonsekvenser................................................. 39<br />
6.1 Landskap....................................................................................... 39<br />
6.2 Kulturmiljö...................................................................................... 44<br />
6.3 Naturmiljö....................................................................................... 48<br />
6.4 Friluftsliv......................................................................................... 53<br />
6.5 Mark och vatten............................................................................. 55<br />
6.6 Hållbar utveckling och naturresurser.............................................. 63<br />
6.7 Intilliggande verksamheter............................................................. 65<br />
6.8 Sociala aspekter ............................................................................70
6.9 Mellan<strong>kommun</strong>ala aspekter ..........................................................74<br />
6.10 Indirekta och kumulativa effekter.................................................... 77<br />
7. Underlag för samlad bedömning............................86<br />
7.1 Samlade miljöpåverkan och måluppfyllelse....................... 86<br />
7.2 Hur miljöaspekter och synpunkter integreras .................... 86<br />
7.3 Förslag till uppföljning och övervakning......................................... 86<br />
7.4 Metoder och osäkerheter............................................................... 87<br />
7.5 Tillkommande prövning.................................................................. 88<br />
8. Ordlista...................................................................89<br />
9. Referenser..............................................................91<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
5
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
6<br />
Sammanfattning<br />
Planerad verksamhet<br />
I gällande <strong>kommun</strong>al översiktsplan identifi eras Valbo, väster om <strong>Gävle</strong>, som ett prioriterat områ-<br />
de för ytterligare handel. Här fi nns idag Valbo Köpcentrum norr om E16 (tidigare benämnt som<br />
väg 80) och en gällande detaljplan för handel (Valbo Volym) söder om E16. <strong>Gävle</strong> <strong>kommun</strong> har<br />
nu påbörjat detaljplanering av ett större område för handel söder om E16 omfattande både den<br />
gällande detaljplanen samt mark söder om Valsjöbäcken, se Figur 0:1. Arbetet med detaljplanen<br />
och denna MKB påbörjades under hösten 2011.<br />
Handelsområdet kommer enligt planförslaget att öka från nuvarande ca 17 ha till ca 30 ha och<br />
byggrätten för handel ökar från ca 40 000 m2 till totalt ca 72 400 m2 , byggnadsarea. Det nya<br />
området söder om Valsjöbäcken omfattar ca 12,5 ha. Planområdet är totalt ca 34 ha.<br />
Utbyggd handel innebär att trafi kplats Mackmyra längs E16 behöver byggas ut. Ett förslag till<br />
trafi kplats projekteras av Trafi kverket parallellt med detaljplan för utökad handel. Till arbetsplanen<br />
för vägen hör en separat MKB som redovisar vilka konsekvenser vägen medför.<br />
Tänkbara miljökonsekvenser<br />
Nollalternativet (gällande detaljplan för Valbo Volym) innebär att de byggrätter som redan<br />
har detaljplanelagts utnyttjas, men att etablering inte sker söder om Valsjöbäcken. Gällande<br />
detaljplan innebär att ett nytt IKEA-varuhus enligt gällande standard inte ryms. Eftersom dagens<br />
varuhus är för litet och inte uppfyller IKEA:s standard bedöms nollalternativet medföra att IKEA<br />
söker andra ytor för etablering och omlokaliseras från Valbo. I nollalternativet behövs inte någon<br />
ytterligare trafi kplats längs E16. Nollalternativet innebär att området förändras på ett betydande<br />
sätt jämfört med hur det ser ut idag. Intilliggande verksamheter kan fortsätta som idag, med viss<br />
påverkan av handel.<br />
Exploateringsförslaget (ny detaljplan) innebär utbyggnad av handel både inom det område<br />
som omfattas av gällande detaljplan för Valbo Volym och ytterligare mark söder om Valsjöbäcken<br />
(se Figur 0:1). Utökad handel innebär att hela handelsområdet i Valbo kan fortsätta att växa i<br />
enlighet med <strong>kommun</strong>ens intentioner i Översiktsplan <strong>Gävle</strong> stad 2025. Förslaget innebär minst<br />
275 nya arbetstillfällen i Valbo, vilket bedöms som en stor lokal positiv konsekvens.<br />
Förslaget påverkar riksintressena E16 och väg 56 genom ökad trafi k. Trafi kstrukturen anpassas<br />
till ett större trafi kfl öde och sambandet mellan den norra och södra delen av handelsområdet<br />
förbättras. Alternativet medför också ett betydande markanspråk och negativa konsekvenser<br />
för omgivningen. Planförslaget har i <strong>kommun</strong>ens miljöbedömning bedömts kunna innebära en<br />
betydande miljöpåverkan på landskap, kulturmiljö, naturmiljö, friluftsliv, mark och vatten, hållbar<br />
utveckling och intilliggande verksamheter.<br />
Ett omväxlande jordbrukslandskap söder om Valsjöbäcken ersätts med ett handelsområde med<br />
stora byggnadsvolymer, ljusskyltar och asfalterade ytor. Alternativet påverkar landskap, naturoch<br />
kulturmiljövärden på ett betyande sätt genom markanspråk. Alternativet påverkar också<br />
intilliggande verksamheter vid Fältrittklubben, Ängsbergs gård och i viss mån Valbo Sportskytteklubb.<br />
Generellt sett kan sägas att nollalternativet (fullt utbyggt) medför en stor förändring jämfört<br />
med hur området ser idag, och att exploateringsalternativet medför en ännu större påverkan<br />
än nollalternativet. Se vidare i Tabell 0:1 samt i kapitel 6. Miljökonsekvenser.
80<br />
Förklaring<br />
Förklaring<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
Valsjöbäcken<br />
Yttre skyddsområde, vattentäkt<br />
& & & & Markavvattningsföretag<br />
Föreslagen detaljplan, tolkad yttre gräns<br />
Handel eller gata, tolkad gräns<br />
Natur, tolkad gräns<br />
Valbo<br />
köpcentrum<br />
Ängsberg Ängsberg<br />
Sofiedal<br />
Valbo Valbo<br />
sportcentrum<br />
sportcentrum<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
Valbo Valbo<br />
Sportskytteklubb<br />
Sportskytteklubb<br />
0 250 500 ±<br />
750<br />
0 125<br />
250 500 750<br />
M<br />
verksamhet<br />
skyddszon till gödselbrunn eller säkerhetszon<br />
skjutbana<br />
gödselbrunn<br />
förslag till nytt läge för skjutbana<br />
Figur 0:1. Översikt visande intressen i området relaterat till föreslagen detaljplan. För en översikt<br />
om kulturvärden hänvisas till Figur 6:7 i kapitel Kulturmiljö.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
7
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
8<br />
Aspekt Nollalternativ Exploateringsalternativ<br />
Landskap<br />
Kulturmiljö<br />
Naturmiljö<br />
Friluftsliv<br />
Mark och<br />
vatten<br />
Stor negativ<br />
konsekvens<br />
Öppet jordbrukslandskap söder om<br />
Valsjöbäcken kan bevaras, vilket bedöms<br />
som en stor positiv konsekvens.<br />
Färdigställande av den norra delen av<br />
handelsområdet bidrar till en måttlig<br />
negativ konsekvens.<br />
Det öppna landskapet och<br />
kulturmiljön söder om<br />
Valsjöbäcken bevaras, vilket bedöms<br />
som en stor positiv konsekvens.<br />
Färdigställande av den norra delen<br />
bidrar till en måttlig<br />
negativ konsekvens.<br />
Naturvärden söder om<br />
Valsjöbäcken kan bevaras, vilket är en<br />
måttlig positiv konsekvens.<br />
Liten påverkan på naturvärden norr<br />
om bäcken.<br />
Värden för friluftslivet söder om Valsjöbäcken<br />
kan bevaras, vilket är en<br />
måttlig positiv konsekvens.<br />
Ridvägen kommer inte att ligga lika<br />
ostört om den gällande detaljplanen<br />
byggs ut.<br />
Ängsbergsvägens funktion förändras<br />
och nyttjandet minskas. Liten negativ<br />
konsekvens för friluftslivet.<br />
Tillkommande byggnader och hårdgjorda<br />
ytor medför dagvatten som kan<br />
ge en negativ påverkan på Valsjöbäcken.<br />
Måttlig negativ<br />
konsekvens<br />
(inkl åtgärder i planen)<br />
Landskapsbilden kommer att domineras av stora byggnader,<br />
ljusskyltar och asfalterade ytor.<br />
Utblickar från väg 56, E16 och Ängsbergs gård förändras.<br />
Bebyggelsen kommer mycket nära Ängsbergs gård och<br />
övergången mellan handel och jordbruk riskerar att bli<br />
mycket tvär.<br />
Alternativet medför en mycket stor negativ konsekvens.<br />
Storskalig utbyggnad påverkar fornlämningar och minskar<br />
förståelsen för landskapet och kulturmiljön.<br />
Konsekvenserna av det faktiska markanspråket är<br />
irreversibla.<br />
Alternativet medför stora och negativa konsekvenser.<br />
Skog, brynzoner och betesmark försvinner permanent.<br />
Tallridån längs E16 glesas ut och försvinner bitvis<br />
nästan helt.<br />
Delvis kulvertering av bäcken riskerar att medföra<br />
negativa konsekvenser för djur och växter.<br />
Påverkan på fågelarter knutna till våtmark och jordbruksmark.<br />
Påverkan på potentiella livsmiljöer för<br />
rödlistade arter.<br />
Nedskräpning från handelsområdet ger stor negativ<br />
konsekvens för djur och växter.<br />
Alternativet medför en stor negativ konsekvens.<br />
Bef ridvägar samt gång- och cykelvägar ändras till gatumiljö.<br />
Redan omlagda ridvägar får fl yttas igen och kan<br />
medföra en längre väg beroende på målpunkt.<br />
Byggrätten tillåter utbyggnad längs Valsjöbäcken söder<br />
om IKEA, vilket skulle medföra en smalare passage för<br />
fotgängare och cyklister.<br />
Ny gc-tunnel under väg 56 medför en positiv konsekvensen.<br />
Alternativet medför en måttlig negativ konsekvens.<br />
Större volymer dagvatten skapas, ökad risk för tillförande<br />
av slam och tungmetaller medför risk för negativ<br />
påverkan på Valsjöbäcken.<br />
Osäkerheter om hur stora fl öden dagvattensystemet<br />
klarar av innan orenat vatten når Valsjöbäcken.<br />
Drivmedelstation inom planområdet medför risk för<br />
olycka och läckage. Läckage eller olycka skulle kunna<br />
ge mycket stora konsekvenser för yt- och grundvatten.<br />
Osäkerheter om hur grundvattnet strömmar norr om<br />
planområdet.<br />
Alternativet medför sammantaget en måttlig till mycket<br />
stor negativ konsekvens.<br />
Liten negativ<br />
konsekvens<br />
Positiv<br />
konsekvens<br />
Tabell 0:1. Sammanfattande tabell över alternativ, tänkbara konsekvenser och åtgärder.
Aspekt Nollalternativ Exploateringsalternativ<br />
Hållbar<br />
utveckling &<br />
naturresurser<br />
Sociala<br />
aspekter<br />
Sociala<br />
aspekter<br />
fortsätter<br />
Intilliggande<br />
verksamheter<br />
Mellan<strong>kommun</strong>ala<br />
aspekter<br />
Ökad handelsetablering i området<br />
medför ökad trafi k och motverkar<br />
delvis hållbar utveckling.<br />
Trafi kökningen blir dock inte lika stor<br />
som vid exploateringsalternativet.<br />
Gällande detaljplan möjliggör etablering<br />
och därmed nya arbetstillfällen.<br />
Risk fi nns att IKEA omlokaliserar vilket<br />
kan medför att arbetstillfällen förloras.<br />
Liten positiv konsekvens. Om IKEA<br />
eventuellt väljer att omlokalisera kan<br />
konsekvenserna bli negativa.<br />
Färdigställande av påbörjad handelsetablering<br />
påverkar närliggande<br />
verksamheter negativt.<br />
Påverkan är dock inte lika stor som i<br />
exploateringsalternativet.<br />
Nya arbetstillfällen skapas, men<br />
antalet jobb är inte lika många som i<br />
exploateringsalternativet. Liten positiv<br />
konsekvens.<br />
Lägre priskonkurrens, vilket är negativt<br />
för konsumenterna,<br />
Lägre risk för påverkan på<br />
närliggande centrumhandel.<br />
(inkl åtgärder i planen)<br />
Ökad externhandel medverkar till ökad trafi k och motverkar<br />
hållbar utveckling genom ökad miljöbelastning<br />
och miljöpåverkan.<br />
Jordbruksmark som naturresurs försvinner. Ytterligare<br />
naturesurser behövs för anläggande.<br />
Etablering vid befi ntligt handelsområde är positivt då<br />
resorna kan koncentreras.<br />
Alternativet medför sammantaget en stor negativ<br />
konsekvens.<br />
Ca 275-325 nya arbetstillfällen skapas vilket bidrar till<br />
en positiv utveckling både regionalt som lokalt. Stor<br />
positiv konsekvens<br />
Delar av området har långt till busshållplats (upp mot<br />
400 meter), vilket bedöms som en negativ konsekvens<br />
Handelsområde är aktivt/befolkat under öppettiderna<br />
och kan upplevas som otryggt under resterande delen<br />
av dygnet. Negativ konsekvens för de som tex måste<br />
nyttja gc-vägarna i området eller busshållplatserna, exempelvis<br />
barn och ungdomar som ska till fältrittklubben.<br />
Risk att handelsområdet inte integreras med omgivningen.<br />
Stor negativ konsekvens.<br />
Exploateringsförslaget berör fortsatt drift vid Ängsbergs<br />
gård negativt. Rekommenderade skyddsavstånd klaras<br />
inte och andelen bestemark har minskat redan idag.<br />
Risk fi nns att skräp från handelsområdet skadar djur,<br />
foder eller masikner. Stora negativa konsekvenser.<br />
Sportskytteklubben får förändrade skjutrikningar, justeringar<br />
av skjutbanor krävs. Verksamheten får det svårt<br />
att expandera i framtiden vilket bedöms som en negativ<br />
konsekvens.<br />
Fältrittklubben kan få förbättrade anslutningar och ett<br />
mer exponerat läge, vilket kan bedömas som både<br />
positivt och negativt.<br />
Valbo Köpcentrum kan påverkas då företag kan välja<br />
att fl ytta till Valbo Köpstad.<br />
Ca 275-325 nya arbetstillfällen skapas vilket bidrar<br />
till en positiv regional utveckling. Stor positiv regional<br />
konsekvens.<br />
Eventuell omfördelning av arbetstillfällen kan leda till<br />
negativa konsekvenser lokalt.<br />
Högre priskonkurrens, vilket medför positiva konsekvenser.<br />
Högre risk för påverkan på närliggande centrumhandel,<br />
vilket kan medföra lokala negativa konsekvenser.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
9
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
10<br />
Aspekt Nollalternativ Exploateringsalternativ (inkl åtgärder i<br />
Indirekta och<br />
kumulativa<br />
effekter<br />
Ingen större påverkan på naturmiljön,<br />
kulturmiljön eller rekreationen vilket<br />
bedöms som en positiv konsekvens.<br />
Mer trafi k i området bedöms medföra<br />
ökade bullernivåer för berörda<br />
fastigheter. Trafi kverket utför inga<br />
bullerskyddsåtgärder vilket bedöms<br />
som negativt.<br />
Vattenskyddsåtgärder utförs enligt<br />
fastställd arbetsplan vilket bedöms<br />
som en positiv konsekvens.<br />
planen)<br />
Ökad trafi k medför ökade<br />
utsläpp av luftföroreningar och högre bullernivåer.<br />
Utbyggd trafi kplats innebär dock uppförande av bullerskydd<br />
för bostäder vilket är positivt.<br />
Nya ridvägar, lokalvägar, grundvattenskydd, dagvattendammar<br />
osv ger ett samlat större markanspråk.<br />
Påverkan på landskap, naturmiljö, kulturmiljö, markvatten,<br />
hälsa och friluftsliv.<br />
Konsekvenserna bedöms bli större för samtliga aspekter<br />
utom buller.<br />
Trafi kverket genomför bullerskyddsåtgärder vilket är<br />
en positiv konsekvens för fl ertalet.<br />
Åtgärder<br />
För att minska projektets påverkan och konsekvenser fi nns ett antal åtgärder angivna i projektet<br />
som inte är inarbetade i detaljplanen (det vill säga de är inte juridiskt bindande). Åtgärderna<br />
är indelade under följande tre rubriker:<br />
• Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram: Kommunen och exploatören<br />
ambition med projektet. Åtgärderna kommer troligen att utföras. Exempel på åtgärder:<br />
I utformningsprogrammet anges bland annat krav och ambitioner om: utformning av parkerings- och<br />
grönytor samt byggnader. Utemiljöns gestaltning (bla entrézoner) och utformning av dagvattendammar.<br />
Nyplantering av träd och buskar på P-ytor, grönytor och längs Valsjöbäcken. Bäckfåran ska<br />
bevaras med naturliga slänter och vitala träd. Återplantering av tallar längs E16. God framkomlighet,<br />
orienterbarhet, säkerhet och trygghet för gående, bilister och cyklister. Två busshållplatser anordnas<br />
i området.<br />
• Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare:<br />
Åtgärder som diskuterats under projektets gång, men som ingen utförare i nuläget valt att ställa<br />
sig bakom. I dagsläget är det osäkert om dessa åtgärder kommer att utföras. Här fi nns även<br />
åtgärder som rekommenderats i MKBn för Anmälan om tillstånd för vattenverksamhet. Exempel<br />
på åtgärder:<br />
Vegetationsridå & avskärmning även i sydvästra delen mot den öppna marken. En permanent information<br />
som redovisar de kulturmiljövärden som fi nns i området före exploateringen (kan utföras av<br />
<strong>kommun</strong>, länsstyrelsen eller Länsmuseet).<br />
Hänsyn bör tas till befi ntlig vegetation och anläggande i befi ntlig vattenmiljö bör undvikas i största<br />
möjliga utsträckning. I MKB för vattenverksamhet fi nns åtgärder föreslagna för Valsjöbäcken avseende<br />
bl.a. anläggningstid och val av utförande vid byggnation samt upprättandet av en kantzon utmed<br />
vattendraget. Vidare anges i MKB för vattenverksamhet förslag på en rad egenkontroller.<br />
Vid en ev. etablering av drivmedelsstation bedöms det i samband med anmälan enligt miljöbalken att<br />
det krävs en riskanalys avseende påverkan på vattenskyddsområdet. Viktigt att säkerställa dagvattenhanteringen<br />
för ev. drivmedelstation.<br />
Friskluftsintag förläggs på norra sidan huskropparna i byggnaderna söder om Valsjöbäcken.<br />
För hela handelområdet bör en Miljöprofi l tas fram och i det fortsatta arbetet bör aktivta val avseende<br />
energikällor och material göras. Utbyggd och anpassad kollektivtrafi k. Ytterligare busshållplatser inne<br />
i handelsområdet för att öka tillgängligheten. Trafi ksäkerhet och barriärer i trafi ken inom planområdet<br />
samt långa gångavstånd utreds vidare.<br />
• Åtgärder som diskuterats men avfärdats tidigare: Åtgärdena kommer inte att utföras.<br />
Denna rubrik återfi nns i kapitel 6.5, 6.7 och 6.8 samt 6.9.
1. Inledning<br />
1.1 Bakgrund och syfte<br />
Valbo Köpcentrum (norr om E16) och Valbo Köpstad (söder om E16) (se Figur 1:2) är ett han-<br />
delscentrum, som är viktigt för utvecklingen av handeln i både <strong>Gävle</strong> <strong>kommun</strong> och <strong>Gävle</strong>borgs<br />
region. Översiktsplan för <strong>Gävle</strong> <strong>kommun</strong> (antagen 2009) (Figur 3:9) samt tidigare upprättad<br />
Fördjupad Översiktsplan för Valbo Köpcentrum, södra delen (antagen 2004) anvisar fortsatt<br />
handel i området. Söder om E16 (tidigare benämd som väg 80) fi nns en gällande detaljplan för<br />
Valbo Volym från år 2006.<br />
Ett planprogram för området söder och delvis norr om E16 upprättades under 2011, gränsen<br />
framgår i Figur 1:2. I planprogrammet gjordes översiktliga utredningar för att klargöra förutsättningarna<br />
för att utvidga handelsområdet söder om E16. I <strong>kommun</strong>ens miljöbedömning bedömdes<br />
förslaget medföra betydande miljöpåverkan på landskap, kulturmiljö, naturmiljö, friluftsliv,<br />
mark och vatten, hållbar utveckling samt intilliggande verksamheter.<br />
Kommunstyrelsens mark-, miljö-, och planberedning (MMP) har beslutat att en detaljplan ska<br />
tas fram för handelsområdet söder om E16, gränsen framgår av Figur 1:2. Exploatören är Valbo<br />
Volymhandel AB som tillhör KF Fastigheter Exploatering AB och Konsum <strong>Gävle</strong>borg. IKEA och<br />
Ikano har visat intresse för att köpa mark i delar av området och etablera verksamheter. Se<br />
vidare under kapitel 4 Detaljplan.<br />
Arbetet med detaljplan för Valbo Köpstad påbörjades hösten 2011. Parallellt med detaljplanen<br />
arbetar Trafi kverket med en arbetsplan och en MKB för en ny halv trafi kplats öster om trafi kplats<br />
Figur 1:1. Översiktskarta som redogör för vad som omfattas av <strong>kommun</strong>ens MKB för detaljplan<br />
(röd linje).<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
11
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
12<br />
80<br />
Förklaring<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
programområde (tolkad gräns)<br />
Valbo<br />
köpcentrum<br />
Valbo Köpcentrum<br />
Valbo Köpstad<br />
yttre gräns, befi ntlig detaljplan (tolkad gräns)<br />
yttre gräns, förelsagen ny detaljplan (tolkad gräns)<br />
Ängsberg<br />
Sofiedal<br />
Valbo<br />
sportcentrum<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
Valbo<br />
Sportskytteklubb<br />
0 125 250 500 ± 750<br />
M<br />
Figur 1:2. Översiktskarta som visar ungefärliga gränser för befi ntlig detaljplan (2006), programområde<br />
(2010) samt förslag till ny detaljplan (2012).
Mackmyra. Trafi kplatsen kommer att kompletteras med en cirkulationsplats, ramper norr och<br />
söder om E16 samt grundvattenskydd. Figur 1:1 illustrerar respektive MKBs omfattning. Figur<br />
1:3 a-b illustrerar respektive process. Parallellt med detaljplaneprocessen gör Valbo Volymhandel<br />
en ansökan om tillstånd för vattenverksamhet enligt Miljöbalken kapitel 11. Ansökan prövas i<br />
miljödomstolen.<br />
Denna miljökonsekvensbeskrivning, MKB, är framtagen av Ramböll på uppdrag av <strong>Gävle</strong> <strong>kommun</strong>.<br />
MKB gäller för detaljplan för Valbo köpstad och är ett underlag för beslut. Trafi kverkets<br />
planer sammanfattas i denna MKB, men ingår inte i själva konsekvensbedömningen av detaljplanen.<br />
För detaljer hänvisas till Trafi kverkets arbetsplan med tillhörande MKB.<br />
1.2 Planprocess och miljöbedömning<br />
En detaljplan ska enligt Plan- och bygglagen (PBL) visa regleringar för markanvändningen inom<br />
ett avgränsat område. Kommunen gör en miljöbedömning om och hur planen kan komma att<br />
påverka omgivningen. Bedömningen inleds med att avgränsa innehållet i MKB, dvs bedöma<br />
vilka intressen som kan komma att påverkas.<br />
Om <strong>kommun</strong>en bedömer att planen kan medföra en betydande påverkan på miljö, hälsa eller<br />
hushållning med naturresurser, ska en MKB upprättas. MKB ska då vara inriktad på att beskriva<br />
de konsekvenser som förväntas innebära en betydande miljöpåverkan. Rimliga alternativ med<br />
hänsyn till planens syfte och geografi ska räckvidd skall också identifi eras, beskrivas och bedömas.<br />
MKB och förslaget till detaljplan ska göras tillgängliga för berörda <strong>kommun</strong>er, myndigheter och<br />
allmänhet. Dessa ska ges skälig tid att yttra sig. Länsstyrelsen har, i den <strong>kommun</strong>ala planprocessen,<br />
rollen som yttrande instans och samrådspart. Ett formellt och separat godkännande av<br />
MKB sker inte.<br />
När detaljplanen har antagits ska en sammanställning upprättas som redovisar hur miljöaspekterna<br />
har integrerats i planen, hur MKB och synpunkter från samrådet har beaktats, skäl till att<br />
detaljplanen har antagits istället för de alternativ som övervägts samt de åtgärder som avsatts<br />
för uppföljning och övervakning. Sammanställningen och detaljplanen ska göras tillgänglig för<br />
dem med vilka samråd har skett. Dessa ska även informeras om detaljplanen har antagits.<br />
I fallet med Valbo Köpstad genomfördes ett programsamråd under 2010-2011. Hösten 2011<br />
påbörjades arbetet med framtagande av detaljplan för delar av programområdet. Detaljplan med<br />
tillhörande MKB beräknas ställas ut och antas under våren 2013. Exploatering av området kan i<br />
så fall börja under åren 2013-2014.<br />
Trafi kverkets arbete med arbetsplan och MKB följer Väglagen och Miljöbalken. Trafi kverkets<br />
MKB är i det fallet kopplad till ett projekt, vilket ställer delvis andra krav på processen. Ett formellt<br />
och separat godkännande av MKB sker av länsstyrelsen, se Figur 1:3 a-b.<br />
1.3 Vad är MKB?<br />
En MKB är både ett dokument och en process. Processen kring MKB ska integrera miljöaspek-<br />
terna i planeringen så att en hållbar utveckling främjas. Dokumentet MKB beskriver den planerade<br />
verksamhetens påverkan på miljö, människors hälsa och hushållningen med naturresurser.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
13
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
14<br />
PLANERINGSPROCESSEN FÖR<br />
VALBO KÖPSTAD<br />
Beslut om programuppdrag<br />
utredningsskede:<br />
programarbetet påbörjas<br />
behovsbedömning<br />
MKB för program påbörjas<br />
Beslut om programsamråd<br />
programsamråd<br />
bearbetning av programförslaget<br />
godkännande i <strong>kommun</strong>fullmäktige<br />
Beslut om planuppdrag<br />
utredningsskede:<br />
detaljplanen påbörjas<br />
MKB för detaljplan påbörjas<br />
Beslut om plansamråd<br />
samråd om detaljplan och MKB<br />
bearbetning av planförslaget och MKB<br />
Beslut om utställelse<br />
utställelse av planförslaget och MKB<br />
bearbetning av planförslaget och MKB<br />
Antagande av detaljplanen<br />
eventuell prövning<br />
detaljplanen vinner laga kraft<br />
byggprocess kan startas<br />
Figur 1:3 a. Översikt över detaljplaneprocessen<br />
i <strong>Gävle</strong> <strong>kommun</strong>, röd steckad markering visar<br />
var <strong>kommun</strong>en är i processen.<br />
PLANERINGSPROCESSEN FÖR<br />
TRAFIKVERKETS PROJEKT<br />
Idéskede<br />
Förstudie<br />
Framtagande av förstudie<br />
Samråd<br />
Länsstyrelsens beslut om betydande<br />
miljöpåverkan<br />
Arbetsplan med tillhörande MKB<br />
Framtagande av arbetsplan<br />
Framtagande av MKB<br />
Samråd<br />
Ev. justering av arbetsplan och MKB<br />
efter inkomna synpunkter och samråd<br />
MKB sänds till LST för godkännande<br />
Utställelse av arbetsplan och MKB<br />
Fastställelse av planen<br />
Arbetsplanen sänds till Trafi kverkets<br />
huvudkontor i Borlänge för fastställelse<br />
Överklagantid<br />
Planen vinner laga kraft<br />
Bygghandling<br />
utställelse av planförslaget och MKB<br />
bearbetning av planförslaget och MKB<br />
Figur 1:3 b. Översikt över Trafi kverkets planeringsprocess,<br />
röd steckad markering visar<br />
var Trafi kverket är i processen.<br />
Dokumentet är ett beslutsunderlag för detaljplanen och fungerar rådgivande.<br />
MKB ska belysa vilka konsekvenser som kan uppstå när Valbo förändras och vad som är<br />
viktigt att tänka på i den fortsatta planeringen för att undvika eller minimera påverkan på miljön.<br />
Arbetet med MKB ska även ge möjlighet till en ökad insyn för allmänhet och organisationer och<br />
därmed bidra till ett breddat kunskapsunderlag.<br />
MKB tar upp miljökonsekvenser för detaljplanen och jämförs med en situation utan att planen<br />
genomförs, ett så kallat nollalternativ. Skadeförebyggande åtgärder för detaljplanen behandlas<br />
också. Konsekvenserna bedöms utifrån planens inverkan på olika miljövärden, se Tabell 1:1 och<br />
Tabell 1:2. Höga värden och stora förändringar kan ge stora konsekvenser. Konsekvenserna<br />
delas också in i negativa och positiva konsekvenser, om konsekvenserna är kumulativa, samverkande<br />
eller reducerande.<br />
<strong>Gävle</strong> <strong>kommun</strong> och Trafi kverket har strävat efter att använda samma bedömningsgrunder för<br />
MKB för detaljplan respektive MKB för arbetsplan. Vid tidpunkten då detaljplanen för Valbo<br />
köpstad är ute på utställning är Trafi kverkets MKB godkänd av länsstyrelsen (beslut om godkännande<br />
daterad 2012-12-07).
stor +/förändring<br />
stort miljövärde mkt stor<br />
konsekvens<br />
måttligt miljövärde stor<br />
konsekvens<br />
litet miljövärde måttlig<br />
konsekvens<br />
Tabell 1:1. Kriterier för bedömning av konsekvenser<br />
Grad av<br />
konsekvens<br />
mycket stor negativ<br />
konsekvens<br />
stor negativ<br />
konsekvens<br />
måttlig negativ<br />
konsekvens<br />
liten eller försumbar<br />
negativ konsekvens<br />
positiv konsevens<br />
Förklaring<br />
måttlig +/förändring<br />
stor<br />
konsekvens<br />
måttlig<br />
konsekvens<br />
liten<br />
konsekvens<br />
Tabell 1:2. Förklarande text om graden av konsekvenser<br />
liten +/förändring<br />
måttlig<br />
konsekvens<br />
liten<br />
konsekvens<br />
mkt liten<br />
konsekvens<br />
Stor påverkan på högt värde som exempelvis Natura<br />
2000-område, riksintresse, naturreservat, skyddsvärda<br />
arter och liknande.<br />
Påverkan bedöms så omfattande att den har avsevärda<br />
effekter på värdet i området. Värdet försvinner eller påverkas<br />
i mycket hög grad. Många människor drabbas.<br />
Stor påverkan på exempelvis riksintresse, naturreservat,<br />
område med skyddsvärda arter och liknande.<br />
Påverkan bedöms så omfattande att den har stora effekter<br />
på värdet i området. Värdet försvinner inte, men påverkas<br />
i hög grad. Många människor drabbas.<br />
Begränsad påverkan på exempelvis område i <strong>kommun</strong>alt<br />
naturvårdsprogram och liknande.<br />
Påverkan bedöms medföra måttliga negativa effekter för<br />
värdet i området. Värdet försvinner inte, men minskar i<br />
omfattning eller kvalitet. Relativt få människor drabbas.<br />
Liten påverkan på exempelvis skogsbacke i närhet till<br />
bostäder.<br />
Påverkan bedöms medföra små negativa effekter för värdet<br />
i området. Värdet försvinner inte, men kan påverkas något<br />
vad gäller kvalitet.<br />
Förbättrade möjligheter för miljövärde eller intresse.<br />
Påverkan kan vara i skalan liten, måttlig, stor. Värdet ökar<br />
i omfattning genom att exempelvis en brist byggs bort,<br />
tillgängligheten till värdet ökar avsevärt eller liknande.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
15
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
16<br />
1.4 Avgränsningar<br />
1.4.1 Geografi sk avgränsning<br />
MKB omfattar en beskrivning av påverkan i direkt anslutning till den tänkta detaljplanen. MKB<br />
omfattar för landskapsvärden ett större område, dvs en beskrivning av hur utblickar från det<br />
omgivande landskapet påverkas av den planerade etableringen. Likaså omfattar MKB för vattenfrågor<br />
ett större perspektiv på vad som händer nedströms i Valsjöbäcken och vilken potential<br />
vattendraget har uppströms (sammanfattning av MKB tillstånd för vattenverksamhet).<br />
MKB behandlar under kapitel 6.10 att behandla indirekta och kumulativa effekter, vilket omfattar<br />
ett större geografi skt område. I kapitlet beskrivs utöver det direkta markanspråket konsekvenserna<br />
av trafi kplatsen, nya anslutningar till angränsande verksamheter.<br />
1.4.2 Avgränsning i sak<br />
En MKB ska fokusera på sådant som är av vikt och där konsekvenserna kan antas bli betydande.<br />
Tyngdpunkten i denna MKB ligger på att beskriva betydande påverkan på landskap, kulturmiljö,<br />
naturmiljö, mark och vatten, friluftsliv, hållbar utveckling samt påverkan på intilliggande<br />
verksamheter. Övriga aspekter har inte bedömts som betydande av <strong>Gävle</strong> <strong>kommun</strong>.<br />
De frågor som har att göra i huvudsak med ombyggnad av trafi kplatsen vid E16 kommer att behandlas<br />
i Trafi kverkets MKB. Det gäller exempelvis luft och buller samt konsekvenserna av det<br />
markanspråk som trafi klösningen medför. Frågor kopplat till markanspråk för statlig väg behandlas<br />
endast översiktligt under kapitel 6.9 kumulativa effekter.<br />
Denna MKB beskriver endast översiktligt lösningar och bedömningar som redovisats i angränsande<br />
utredningar. För mer information hänvisas till respektive utredning/PM. Följande utredningar<br />
sammanfattas i denna MKB:<br />
• Tillståndsansökan för kulvertering av Valsjöbäcken (MKB och ansökningshandlingar) daterad<br />
2012-12-11 (granskningshandling), Valbo Volymhandel AB genom Sweco Environment AB<br />
• Rapport Valbo dagvattenutredning 2010-06-10, Valbo Volymhandel AB genom Sweco<br />
Environment AB<br />
• PM Valbo dagvattenutredning, kortversion, daterad 2012-03-05, Valbo Volymhandel AB<br />
genom Sweco Environment AB<br />
• PM förtydligande svar på samrådsyttrande Grundvatten, Valbo Volymhandel AB genom<br />
Sweco Environment AB (daterad 2012-09-13)<br />
• PM Svar på samrådsfrågor angående dagvattenhanteringen i Valbo köpstad, Valbo Volymhandel<br />
AB genom Sweco Environment AB (daterad 2012-06-27)<br />
• Arbetsplan med tillhörande MKB för E16/56 Valbo handelsområde - Trafi kverket genom<br />
WSP (Länsstyrelsens beslut om godkännande av MKB daterad 2012-12-07).<br />
• PM Geohydrologi tillhörande Arbetsplan för E16/56 Valbo handelsområde, Trafi kverket genom<br />
WSP (daterat 2012-09-21)<br />
• PM Trafi kutredning - Trafi kverket genom WSP<br />
• Luftkvalitet - <strong>Gävle</strong> <strong>kommun</strong> genom SLB-analys<br />
• Detaljplan med tillhörande planbeskrivning, daterad 2012-12-21 - <strong>Gävle</strong> <strong>kommun</strong> genom<br />
TEMA<br />
• Särskild utredning Valbo Handelsområde - <strong>Gävle</strong> <strong>kommun</strong> genom Länsmuseet <strong>Gävle</strong>borg<br />
• Detaljerad riskbedömning för detaljplan -transport av farligt gods på vägarna 80 och 56,<br />
Valbo Köpstad, <strong>Gävle</strong> (granskningshandling daterad 2012-10-19) - Valbo Volymhandel AB<br />
genom WSP<br />
• Valbo Köpstad utformningsprogram, <strong>Gävle</strong> <strong>kommun</strong> (daterad 2012-12-21)
• Rapport Regionala effekter vid utbyggande av Valbo köpstad -Valbo volymhandel AB genom<br />
WSP<br />
• Preliminär undersökningsresultat från förundersökning inför exploatering inför utbyggnad av<br />
Valbo köpstad, Länsmuseet <strong>Gävle</strong>borg, 2012-09-07<br />
• PM Utökad hydrologiutredning pumpstation väg 80/56, tillhörande arbetsplan, Trafi kverket<br />
genom WSP, daterad rev. 2012-10-31<br />
Följande utredningar ska tas fram, men har inte kunnat sammanfattas i denna MKB:<br />
• Resultat från avläsningar av grundvattenrör i Valbo (mätning av grundvattenytans läge runt<br />
planområdet), Gästrike Vatten AB<br />
1.4.3 Avgränsning i tid<br />
MKB ska beskriva ett tidsperspektiv inom vilket de fl esta konsekvenserna bedöms uppstå. I fallet<br />
med Valbo Köpstad är tidsperspektivet år 2030.<br />
1.4.4 Angränsande utredningar<br />
Förstudie E16/56 Valbo Handelsområde<br />
Trafi kverket genomförde 2010-2011 en förstudie för E16 och väg 56 där olika lösningar för trafi<br />
kplatsen vid Mackmyra studerades. Trafi kplats Mackmyra är redan idag högt belastad av trafi k,<br />
med en stor andel tunga fordon. Detta medför låg framkomlighet vid södra cirkulationsplatsen<br />
på väg 56, cirkulationsplats Mackmyra. De två cirkulationsplatserna som ligger norr om vag 80,<br />
på Valbovägen, har högre fl ödeskapacitet än den södra på väg 56.<br />
Trafi kverkets arbete mynnade i ställningstagandet att gå vidare med ett förslag som var en<br />
blandning mellan de två alternativen 2 och 3 i förstudien (redovisade i program för detaljplan för<br />
Valbo Köpstad, 2010), se Figur 1:4.<br />
Arbetsplan E16/56 Valbo Handelsområde<br />
Parallellt med <strong>kommun</strong>ens detaljplan upprättar Trafi kverket nu en arbetsplan för det beslutade<br />
alternativet till trafi kplats mellan väg 56 och E16. Syftet med projektet är att genomföra kostnadseffektiva<br />
åtgärder för att säkerställa framkomligheten på del av väg 56 och E16 vid trafi k-<br />
Figur 1:4. Principskiss över föreslagen trafi kplats som underlag för Trafi kverkets ställningstagande<br />
i förstudien. Förslaget är en blandning mellan de tidigare förlsagen 2 och 3. Källa: Trafi kverkets<br />
förstudie.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
17
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
18<br />
plats Mackmyra till följd av förväntade utökningar av handelsområdena. Projektet rymmer även ett<br />
utökat grundvattenskydd med syfte att förhindra spridning av förorening till grundvattentäkten <strong>Gävle</strong>-<br />
Valboåsen. Se vidare under kapitel 3 Övergripande trafi klösning.<br />
1.5 Miljökvalitetsmål och miljökvalitesnormer<br />
1.5.1 Miljökvalitetsmål<br />
Regeringen har formulerat 16 nationella miljökvalitetsmål (se fi gur 1:5) och ett 70-tal nationella<br />
delmål. Miljökvalitetsmålen ska, tillsammans med övriga nationella mål, vara vägledande för fysisk<br />
planering och samhällsbyggande. Målen fungerar som rekommendationer.<br />
Miljökvalitetsmålen är allmänt formulerade generationsmål, som specifi ceras på regional och <strong>kommun</strong>al<br />
nivå. De miljökvalitetsmål som bedöms ha störst betydelse för denna MKB är:<br />
• Begränsad klimatpåverkan (trafi kökning)<br />
• Grundvatten av god kvalitet (skyddsområde vattentäkt)<br />
• Levande sjöar och vattendrag (ökad dagvattenmängd)<br />
• Ett rikt odlingslandskap (jordbruksmark bebyggs)<br />
Miljökvalitetsmålen är specifi cerade på lokal nivå i “<strong>Gävle</strong> <strong>kommun</strong>s lokala miljömål, Vägen till ett<br />
hållbart samhälle, 2005”. Delmålen gäller fortsättningsvis och följande principer bedöms vara aktu-<br />
ella för planförslaget:<br />
• Biltrafi kökningen ska i förhållande till invånarantalet vara lägre än den nationella ökningen.<br />
• Antalet bussresor i <strong>Gävle</strong> <strong>kommun</strong> ska öka.<br />
• Åtgärder ska utföras inom de vattenskyddsområden där det föreligger störst risk för olyckor<br />
med utsläpp av farligt gods respektive saltinträngning.<br />
• Restaurering ska påbörjas i de vattendrag som fi nns med i <strong>kommun</strong>ens fi skeplan.<br />
• Elanvändningen i hushåll och lokaler ska minska.<br />
1.5.2 Miljökvalitetsnormer<br />
Miljökvalitetsnormer, MKN, är lagstadgade gränsvärden<br />
för att säkerställa att människors hälsa och miljö<br />
NATIONELLA MILJÖKVALITETSMÅL<br />
inte påverkas negativt. De miljökvalietsnormer som 1 Begränsad klimatpåverkan<br />
bedöms kunna beröras av detaljplanen är:<br />
2 Frisk luft<br />
3 Bara naturlig försurning<br />
• Föroreningar i utomhusluft<br />
4 Giftfri miljö<br />
5 Skyddande ozonskikt<br />
• Kvalitetskrav för ytvattenvattenförekomsten Valsjöbäcken<br />
6 Säker strålmiljö<br />
7 Ingen övergödning<br />
8 Levande sjöar och vattendrag<br />
• Kvalitetskrav för grundvattensresursen<br />
9 Grundvatten av god kvalitet<br />
Valboåsen<br />
10 Hav i balans samt levande kust och<br />
skärgård<br />
MKN för luft behandlas i Trafi kverkets MKB samt<br />
under kapitlet Kumulativa effekter. MKN för ytvatten-<br />
11 Myllrande våtmarker<br />
12 Levande skogar<br />
13 Ett rikt odlingslandskap<br />
kvalitet behandlas i MKB för tillståndsprövning, PM 14 Storslagen fjällmiljö<br />
dagvatten samt under kapitlet Mark och vatten. MKN<br />
för grundvatten behandlas i Trafi kverkets MKB samt<br />
15 God bebyggd miljö<br />
16 Ett rikt växt- och djurliv<br />
under kapitlet Mark och vatten.<br />
Figur 1:5: Sveriges 16 nationella miljökvalitetsmål
2. Nollalternativ<br />
MKB ska alltid innehålla ett nollalternativ som beskriver en framtid där dagens förhållanden<br />
behålls. I konsekvensavsnittet jämförs de föreslagna åtgärderna med nollalternativet.<br />
Nollalternativet förutsätter att fortsatt exploatering sker norr om Valsjöbäcken enligt gällande<br />
detaljplan. Landskapet kommer att påverkas av tillkommande byggnader, ljusskyltar, gatunät<br />
och trafi k. I nollalternativet medger gällande detaljplan en byggrätt för handel på 40 000 m2 och<br />
1500 parkeringsplatser. I dagsläget är ca 11 600 m2 av byggrätten nyttjad och området har 600<br />
befi ntligta parkeringsplatser. Påverkan på landskapet bedöms bli stor lokalt sett. Valsjöbäckens<br />
trädklädda fåra kan dock utgöra en naturlig avgränsning mellan handelsområdet och det omgivande<br />
jordbrukslandskapet. Exploatering sker inte söder om Valsjöbäcken förutom de ridstråk<br />
som är omlokaliserade dit redan idag.<br />
Nollalternativet och den gällande detaljplanen innebär att ett nytt IKEA-varuhus enligt gällande<br />
standard inte ryms. Eftersom dagens varuhus är för litet och inte uppfyller IKEA:s standard,<br />
bedöms nollalternativet medföra att IKEA söker andra ytor för etablering och omlokaliseras från<br />
Valbo.<br />
Nollalternativet innebär att marken söder om Valsjöbäcken inte planläggs för handel. Den verksamhet<br />
som fi nns i området idag fortsätter och kan utvecklas enligt gällande detaljplan, vilket<br />
medför att ett jordbrukspräglat landskap med i huvudsak betesmark bibehålls. Valsjöbäcken<br />
påverkas inte av ökade fl öden eller ökade föroreningsmängder och fornlämningar ligger kvar<br />
där de fi nns idag.<br />
I nollalternativet kompletteras inte vägsystemet med någon trafi kplats längs E16. Befi ntligt trafi klösning<br />
kvarstår och trafi ken bedöms öka enligt Trafi kverkets prognos till år 2030, se fi gur 2.1.<br />
Figur 2.1: Trafi kprognos år 2030 i befi ntligt vägnät (Källa Trafi kverket, PM Trafi k E16/56 Valbo<br />
Handelsområde).<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
19
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
20<br />
Nollalternativet medför att dagens problem med anslutningar och omvägar för trafi k mot <strong>Gävle</strong><br />
Fältrittklubb kommer att kvarstå. Nya markanspråk uppkommer inte i anslutning till bostäder,<br />
vilket bedöms medföra positiva konsekvenser.<br />
I nollalternativet kommer vattenskyddsåtgärder för grundvattentäkten att utföras i linje med Trafi<br />
kverkets redan antagna arbetsplan för ökat grundvattenskydd längs E16.<br />
Bullerproblemen längs E16 åtgärdas inte i nollalternativet, förutom vid de bostäder som har ljudnivåer<br />
över det högre riktvärdet gällande befi ntlig vägmiljö. Detta medför en försämring jämfört<br />
med ombyggnad av trafi kplatsen, då ett strängare riktvärde blir gällande och fl er bostäder kommer<br />
att erbjudas bullerskydd.<br />
Exempel från Valbo Köpcentrum visas i Figur 2:2-2:3. Befi ntlig handel inom Valbo Köpstad<br />
söder om E16 visas i Figur 2:4.<br />
Figur 2:2: Infartsgatan till Valbo Köpcentrum<br />
norr om E16, vy mot norr.<br />
Figur 2:3: Parkeringsytor och byggnader vid<br />
Valbo Köpcentrum, vy mot norr.<br />
Figur 2:4. Befi ntlig byggnad söder om E16 samt mark förberedd för den planerade handelsetableringen<br />
enligt gällande detaljplan för Valbo Volym från år 2006.
3. Övergripande trafi klösning<br />
Väg 56 och E16 ingår i det nationella stamvägnätet. På stamvägarna går huvuddelen av alla<br />
långväga transporter. Vägarna är av riksintresse och väg 56 och E16 utgör också primära transportvägar<br />
för farligt gods. E16 förbinder Gästrikland och Dalarna och kommer troligen att utgöra<br />
en del av den planerade E16 mellan Oslo och <strong>Gävle</strong>.<br />
3.1 Förutsättningar<br />
E16 är redan idag hårt trafi kbelastad. Vid uppmätta trafi kfl öden år 2011 uppgick trafi kmängden<br />
vid Valbo till drygt 25 600 f/d, se Figur 3:1. Andelen tung trafi k på E16 är drygt 12% vid Valbo.<br />
Vägen har en viktig funktion i det nationella nätet för gods- och persontransporter mellan kusten,<br />
inlandet och fjällen. E16 har även en regional och lokal funktion för handels- och arbetsresor.<br />
Vägen har motorvägsstandard mellan <strong>Gävle</strong> och Sandviken.<br />
Väg 56 har en betydligt lägre trafi kmängd, uppmätta trafi kfl öden visar på en trafi kmängd till ca<br />
6100 f/d vilket i stor sett är oförändrat jämfört med mätningen från år 2006. Andelen tung trafi k<br />
på väg 56 är drygt 18%, vilket är betydligt högre än vad som är normalt för landsvägar. Vägen<br />
har karaktär av vanlig landsväg med ett körfält i vardera riktningen och en bredd om 7 meter.<br />
Vid Mackmyra trafi kplats möts E16, väg 56 och Valbovägen.<br />
Ökande trafi kmängder till Valbo Köpcentrum skapar redan idag problem med kapacitet och<br />
trafi ksäkerhet vid avfartsrampen på E16 från <strong>Gävle</strong>. Även Valbovägen, som har en omfattande<br />
genomfartstrafi k, uppfattas av många boende i Valbo som överbelastad.<br />
Gång- och cykelstråk<br />
Idag fi nns en port under E16 för de oskyddade trafi kanter som rör sig i anslutning till befi ntliga<br />
busshållplatser i området och mellan handelsområdets norra och södra delar. Det fi nns dessutom<br />
en befi ntlig vägport under E16 i höjd med Fältrittklubben.<br />
Figur 3:1. Uppmätt trafi kfl öde år 2011 (Källa Trafi kverket, PM Trafi k E16/56 Valbo Handelsområde)<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
21
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
22<br />
3.1.1 Bedömd trafi kökning<br />
Trafi kökningen för E16 och väg 56 är uppräknad i Trafi kverkets prognos för år 2030. För <strong>Gävle</strong>-<br />
borg uppgår referensprognosen till 1,18 för personbilar och 1,27 för tunga fordon. Utan den nya<br />
detaljplanen bedöms trafi kfl ödena bli enligt fi gur 2:1.<br />
Det planerade handelsområdet medför att trafi ken i området kommer att öka ytterligare och få<br />
ett delvis ändrat rörelsemönster. Bilanvändningen bland besökarna till det planerade handelsområdet<br />
bedöms bli hög.<br />
Figur 3:2. Trafi kprognos år 2030 inklusive beräknad trafi k alstrad av det nya handelsområdet i<br />
befi ntligt vägnät (Källa Trafi kverket, PM Trafi k E16/56 Valbo Handelsområde)<br />
Figur 3:3. Trafi kprognos år 2030 inklusive beräknad trafi k alstrad av det nya handelsområdet<br />
med nya av- och påfartsramper österut (Källa Trafi kverket, PM Trafi k E16/56 Valbo Handelsområde).
Trafi kverket har i en utredning undersökt hur trafi kmängderna kan komma att förändras. Fullt<br />
utbyggd handel bedöms generera ca 3 500 fordonsrörelser per timme. Handelstrafi ken utgör ca<br />
15 % av ÅDT. Trafi kverket antar att 20 % av besökarna till Valbo Köpstad även besöker Valbo<br />
Köpcentrum och att trafi kmängden mellan handelsområdena därmed ökar.<br />
Med fullt utbyggd av handel enligt föreslagen detaljplan fördelas trafi ken enligt fi gur 3:2 på<br />
befi ntligt vägnät. Med ombyggt vägnät enligt förslaget i Trafi kverkets arbetsplan fördelas trafi k-<br />
fl ödena enligt Figur 3:3.<br />
Redan idag har trafi kplatsen vid Mackmyra en hög belastningsgrad, främst i cirkulationsplats<br />
Mackmyra (på väg 56, söder om E16). Under högtrafi ktimmarna är framkomligheten låg i delen<br />
av trafi ksystemet. Enligt utformningsråden (VV publ. 2004:80) uppgår nuvarande kapacitet till<br />
”mindre god standard” (0,6 < B < 0,8). Med de beräknade ökade fl ödena av trafi kanter vid fullt<br />
utbyggda handelsområden, kommer cirkulationsplatserna utan åtgärder att ge ”låg standard”<br />
och hindrar då framkomligheten på riksvägarna.<br />
3.2 Beskrivning av ny trafi klösning<br />
3.2.1 Ny trafi kplats<br />
Från E16 kommer nya av- och påfartsramper att anläggas till Valbo köpstad (A; Figur 3:4). Ramperna<br />
ska avlasta den befi ntliga trafi kplatsen med besökare från <strong>Gävle</strong>hållet till Valbo köpstad.<br />
Inom handelsområdet anläggs två nya cirkulationsplatser för att leda in biltrafi ken till parkeringsytorna<br />
(B). Den nya avfartsrampen medför att Ängsbergsvägen måste stängas över Valsjöbäcken.<br />
En ny bilväg kommer därför att anläggas till Fältrittklubben (C). Vägen till fältrittklubben ingår<br />
inte i arbetsplanen eller detaljplanen utan regleras särskilt genom anläggningsförrättning. Slutlig<br />
sträckning av vägen till fältrittklubben är ännu inte klar.<br />
Väg 56 kommer att förses med ett nytt körfält genom trafi kplatsens södra cirkulationsplats (D).<br />
Körfältet ska avlasta cirkulationsplatsen från södergående trafi k på väg 56.<br />
Figur 3:4. Föreslagen lösniing för trafi kplats Mackmyra och nya av- och påfartsramper.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
23
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
24<br />
3.2.1 Gång- och cykeltrafi k<br />
Det befi ntliga gång- och cykelnätet inom handelsområdet inkluderar en planskild gång- och cy-<br />
kelport under E16 som byggdes när Mackmyra trafi kplats byggdes om 2009. Det fi nns även en<br />
planskild vägport vid Sofi edal som används av gående, cyklister och ryttare som har ridklubben<br />
och rekreationsområdena söder om E16 som målpunkt. Behovet av att korsa E16 bedöms öka<br />
genom intern gång- och cykeltrafi k mellan de norra och södra delarna av Valbo.<br />
Den befi ntliga gång- och cykelvägen under E16 kommer att förlängas så att den även går under<br />
de nya på- och avfartsramper som ska anläggas (A; Figur 3:5). Från gång- och cykeltunneln<br />
under E16 anläggs en gångbana till den nya lokalbusshållplatsen (H).<br />
Ett nytt gång- och cykelstråk kommer att anläggas i området. Stråket ansluter till den befi ntliga<br />
vägporten vid Sofi edal som redan idag används av gående, cyklister och ryttare (B). En del av<br />
stråket är reglerat i detaljplan (C). Gång- och cykelvägen går här parallellt med avfartsramp och<br />
lokalgata. Andra delar av stråket går längs lokalgata (D). Fotgängare och cyklister är här hänvisade<br />
till vägrenen på lokalgatan.<br />
Sånkvägen, som idag utgör utfart från bostadsområdet Tavlan till väg 56, kommer att stängas<br />
för biltrafi k (E) och bilister hänvisas istället till en sydligare anslutning från Tavlanvägen. Istället<br />
kommer Sånkvägen utgöra början av det nya gång- och cykelstråket. Från Sånkvägen kommer<br />
en gångväg anläggas upp till den nya busshållplatsen för södergående kollektivtrafi k. Dessutom<br />
anläggs en gång- och cykelväg genom en ny tunnel under väg 56. På östra sidan av väg 56 går<br />
en gångväg från tunneln upp till den nya busshållplatsen för norrgående kollektivtrafi k.<br />
3.2.1 Kollektivtrafi k<br />
Vid de befi ntliga busshållplatserna ”Valbo Motorvägen” stannar linjerna 41 och 48. Hållplatsen<br />
med påstigning mot <strong>Gävle</strong> kommer att ersättas av en ny busshållplats (F). Den nya motorvägsbusshållplatsen<br />
kommer anläggas på en ny väg mellan befi ntlig cirkulation och befi ntlig påfart<br />
till E16. På den nya vägen förbi busshållplatsen kommer endast busstrafi k vara tillåten. På väg<br />
E G<br />
F<br />
C<br />
A<br />
Figur 3:5. Föreslagen lösning för gång-, cykel- och kollektivtrafi k runt trafi kplats Mackmyra. (Gul<br />
markering =busshållpats. Orange markering= gång- och cykelstråk. Grön= gångstråk<br />
H<br />
D<br />
B
56 kommer de befi ntliga busshållplatserna ersättas med nya busshållplatser på östra och västra<br />
sidan av väg 56 i höjd med Mio (G). Busshållplatsen ingår i Trafi kverkets arbetsplan.<br />
Inom handelsområdet anläggs en ny busshållplats i höjd med den nya IKEA-byggnaden (H).<br />
För att bussarna ska kunna vända anläggs även en vändplats öster om busshållplatsen. Yta för<br />
dessa funktioner avsätts i detaljplanen, se vidare kapitel 4.<br />
Figur 3:7. Väg 56 mot Mackmyra trafi kplats samt infarten till Valbo Volym söder om E16.<br />
Figur 3:8. E16: vy mot öster och preliminärt läge för föreslagen ny trafi kplats.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
25
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
26<br />
4. Detaljplan<br />
4.1 Bakgrund<br />
Placeringen av handelsområdet har prövats i tidigare översiktliga planer. I den fördjupade<br />
översiktsplanen (FÖP) för Valbo Köpcentrum, antagen 2004, prövades den del av området<br />
som ligger norr om bäcken. FÖP utredde tre alternativa lokaliseringar för ny externhandel, vilka<br />
jämfördes mot ett nollalternativ. FÖP bedömde ett utvidgat Valbo Köpcentrum som det mest<br />
attraktiva handelsläget och den placering som genererar den största tillströmningen av kunder.<br />
Alternativet bedömdes även generera långa kundresor inom ett stort upptagningsområde och<br />
en stor konkurrenseffekt på handel i centrala <strong>Gävle</strong>.<br />
Den del av området som ligger söder om bäcken prövades i översiktsplan för <strong>Gävle</strong> stad 2025<br />
som antogs 2009, se Figur 4:2. Efter översiktsplanernas antagande får det anses prövat att<br />
hushållningen med mark- och vattenområden överensstämmer med bestämmelserna i 3 kap.<br />
Miljöbalken.<br />
Planprogrammet för Valbo Köpstad togs fram under 2010-2011. I planprogrammet föreslogs<br />
handelsområdet utökas söder om Valsjöbäcken med ca 10 ha (ett område som tidigare har brukats<br />
som jordbruksmark med betesdrift). Exploateringen i planprogrammet innebar att handelsområdet<br />
söder om E16 ökade från detaljplanerade 12 ha till totalt ca 22 hektar och att byggrätten<br />
för handel ökade från nuvarande 44 000 m2 till totalt ca 80 000 m2 . Utbyggd handel enligt<br />
planprogrammet innebar att en ny trafi kplats behöver anläggas längs E16.<br />
Programförslaget har i <strong>kommun</strong>ens miljöbedömning bedömts kunna innebära en betydande<br />
miljöpåverkan på landskap, kulturmiljö, naturmiljö, friluftsliv, mark och vatten, hållbar utveckling<br />
samt intilliggande verksamheter.<br />
4.2 Beskrivning av detaljplanen<br />
Den nya detaljplanen skapar förutsättningar för att utvidga handelsområdet söder om E16 i<br />
Valbo. Här fi nns en gällande detaljplan från 2006 för handel (Detaljplan för Valbo Volymhandel),<br />
som till viss del är utbyggd med bland annat Mio och Media Markt.<br />
Den nya detaljplanen kommer att omfatta både den gällande detaljplanen samt mark söder om<br />
Valsjöbäcken, se Figur 4:1. Den nya detaljplanen omfattar därmed två delar: ändring av gällande<br />
detaljplan och planläggning av ny mark. Ändringen berör Detaljplan för Valbo Volymhandel<br />
från 2006. Ny mark planläggs i området söder om Valsjöbäcken, se Figur 4:1.<br />
En ansökan om tillstånd för vattenverksamhet enligt Miljöbalken kapitel 11 görs av Valbo Volymhandel<br />
genom Sweco parallellt med detaljplanearbetet. När tillstånd har erhållits kommer det att<br />
utgöra ramarna för dagvattenhanteringen i planområdet eftersom tillståndet för vattenverksamhet<br />
bland annat reglerar vilka fl öden och halter som får släppas ut i Valsjöbäcken. Detaljplanen<br />
i sig reglerar inte dagvattenhanteringen i någon högre grad, utan den lösning som presenteras<br />
av Sweco i kapitel 4.2.3 och som därefter konsekvensbeskrivs i kapitel 6.3 och 6.5 är framtagen<br />
för att uppfylla de ramar/krav som ansökan om tillstånd för vattenverksamhet ställer (förutsatt att<br />
tillstånd beviljas). Swecos dagvattenlösning är en möjlig lösning, om en annan dagvattenlösning
80<br />
Förklaring<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
Valbo<br />
köpcentrum<br />
Föreslagen detaljplan, tolkad yttre gräns<br />
Handel eller gata, tolkad gräns<br />
Natur, tolkad gräns<br />
Ängsberg<br />
Sofiedal<br />
Valbo<br />
sportcentrum<br />
Figur 4:1. Översiktskarta som visar ungefärliga gränser i föreslagen detaljplan.<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
Valbo<br />
Sportskytteklubb<br />
0 125 250 500 ± 750<br />
M<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
27
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
28<br />
<strong>Gävle</strong>s stadsdelar<br />
Utvecklingskarta Valbo<br />
Bostäder:<br />
V.B.1 Mackmyra Bruk<br />
V.B.2 Mackmyra Byväg /Källbergs<br />
V.B.3 Hagaströmsvägen<br />
V.B.4 <strong>Gävle</strong> Ponnyklubb<br />
V.B.5 Spikåsbäcken-Mackmyra Byväg<br />
V.B.6 Linvägen<br />
V.B.7 Lunds by<br />
V.B.8 Öster om Lund<br />
V.B.9 Kristinerundan<br />
V.B.10 Åsbyggeby<br />
V.B.11 Kvarnåkersvägen<br />
V.B.12 Lövudden, Durovägen<br />
V.B.13 Åbyfors tegelbruk<br />
V.B.14 Hådevägen<br />
V.B.15 Kusbo<br />
V.B.16 Mackmyra sulfit<br />
V.B.17 Söder om Backa by<br />
Verksamheter:<br />
V.V.1 Valbo Köpcentrum södra delen<br />
V.V.2 Kvarnåkersvägen<br />
V.V.3 Valbo Köpcentrum<br />
V.V.4 Jordbruksmark och skogsmark öster om Fältrittklubben<br />
Trafikåtgärder:<br />
V.T.1 Gång- och cykelpassage<br />
V.T.2 Nya gång- och cykelvägar<br />
V.T.3 Ny tillfartsväg<br />
V.T.4 Plankorsning Lund<br />
V.T.5 Kollektivtrafikåtgärd<br />
Värdefulla grönområden:<br />
V.G.1 Siporexparken<br />
V.G.2 Valsjöbäcken / Kusbobäcken -<br />
Grön kil in mot staden<br />
V.G.3 Valboåsen<br />
V.G.4 Gavleån<br />
V.G.5 Spikåsbäcken<br />
V.G.6 Bäckraviner<br />
V.G.7 Strövområde och<br />
diabashäll vid Sofiedal<br />
V.G.8 Rekreationsleder Gavleån<br />
och Kungsbäck<br />
V.G.9 Beteshage i Alborga<br />
V.G.10 Sumpskog Alborga<br />
V.G.11 Salamandergölar<br />
V.G.12 Del av grön kil Kungsbäck<br />
Värdefull kulturmiljö:<br />
V.R.1 Riksintresse S. Valboslätten<br />
V.R.2 Förslag till riksintresse kulturmiljö<br />
V.L.1 Karaktärsområde S. Valboslätten<br />
V.L.2 Karaktärsområde Norra Valbobygden<br />
V.L.3 Karaktärsområde Ytterhärde<br />
V.K.1 Riksintresseområde S. Valboslätten<br />
V.K.2 Norra Valbobygden, Ytterhärde<br />
V.K.3 Åsvägen<br />
V.K.4 Valbo centrum med rad- och flerfamiljshus<br />
V.K.5 Mackmyra sulfit arbetarbostäder<br />
V.K.6 Mackmyra bruk<br />
Strategiska områden:<br />
V.S.1 Hammarsbacksvägen<br />
V.S.2 <strong>Gävle</strong> Ponnyklubb<br />
V.S.3 Befintliga järnvägsspår<br />
V.S.4 Västbyggeby<br />
V.S.5 Allmänninge<br />
V.S.6 Bäckvägen, norra delen<br />
V.S.7 Kallbäck<br />
V.B.1<br />
V.B.1<br />
V.G.4<br />
V.B.1<br />
V.B.1<br />
V.B.1<br />
142<br />
V.T.3<br />
V.B.2<br />
V.B.6<br />
V.K.6<br />
V.B.14<br />
V.B.1<br />
V.L.3<br />
Översiktsplan <strong>Gävle</strong> stad 2025. Antagen av Kommunfullmäktige 27 april 2009<br />
Figur 4:2. Översiktsplan <strong>Gävle</strong> stad 2025, antagen 2009.<br />
V.S.7<br />
VALBO-VÄSTBYGGEBY<br />
MACKMYRA<br />
V.T.2<br />
V.K.2<br />
V.G.5<br />
V.S.3<br />
BÄCK<br />
V.B.16<br />
V.S.4<br />
V.G.5<br />
V.S.6<br />
V.G.4<br />
VALBO-ÖN<br />
V.K.5<br />
V.L.2<br />
V.K.2<br />
V.T.2<br />
V.T.5<br />
V.K.2<br />
LUDVIGSBERG<br />
V.G.8<br />
V.T.2<br />
V.G.1<br />
V.G.6<br />
VALBO KÖPCENTRUM<br />
V.B.5<br />
V.V.3<br />
V.T.1<br />
V.T.2<br />
LUND<br />
V.V.1<br />
V.B.7<br />
ÖSTANBÄC<br />
V.K.2<br />
V.B.9<br />
V.G.6<br />
Fördjupad<br />
översiktsplan<br />
Valbo Köpcentrum<br />
södra delen
V.K.2<br />
V.G.7<br />
V.T.4<br />
V.T.2<br />
V.G.7<br />
V.V.4<br />
V.K.2<br />
V.T.2<br />
V.K.4<br />
V.L.2<br />
V.B.8<br />
V.G.4<br />
V.R.2<br />
V.G.7<br />
NYBO<br />
ÅSBYGGEBY<br />
V.K.2<br />
V.G.8<br />
V.G.8<br />
V.B.10<br />
V.T.2<br />
V.B.11<br />
V.G.6<br />
V.T.2<br />
V.K.1<br />
HÄCKLINGE<br />
V.G.2<br />
ÅBY GÅRD<br />
V.K.1<br />
V.B.15<br />
V.B.11<br />
V.B.13<br />
KUSBO<br />
V.B.12<br />
143<br />
V.K.3<br />
V.B.3<br />
V.K.1<br />
V.S.1<br />
V.V.2<br />
V.G.3<br />
V.L.1<br />
V.G.2<br />
V.K.1<br />
V.G.4<br />
V.R.1<br />
V.K.1<br />
ALLMÄNNINGE<br />
V.S.5<br />
V.B.4<br />
V.S.2<br />
V.K.1<br />
ALBORGA<br />
V.G.9<br />
Översiktsplan <strong>Gävle</strong> stad 2025. Antagen av Kommunfullmäktige 27 april 2009<br />
V.K.1<br />
V.K.1<br />
V.G.12<br />
V.G.11<br />
V.B.17<br />
Valbo<br />
0 1 000<br />
Meter<br />
VALBO-BACKA<br />
Planerad markanvändning<br />
Bostäder<br />
Verksamheter<br />
Trafikåtgärd<br />
Väg<br />
Gång- och cykelväg<br />
Strategiskt område<br />
Värdefulla grönområden<br />
Kulturhistorisk bebyggelse<br />
Karaktärsområden<br />
Leder och spår<br />
Övriga riktlinjer<br />
Riksintresse för kulturmiljö<br />
1 : 25 000<br />
Förslag riksintresse kulturmiljö<br />
Fördjupad översiktsplan<br />
V.G.10<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
29
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
30<br />
väljs kan detta medföra andra konsekvenser. Ansökan om tillstånd för Vattenverksamhet omfattar<br />
följande åtgärder:<br />
• Kulvertering av 160 meter av Valsjöbäckens passage genom planerat handelsområde.<br />
• Anläggande av fem till sju broar över Valsjöbäcken.<br />
• Omledning av ett 240 meter långt bifl öde till Valsjöbäcken via ett nytt dike.<br />
• Dispens från det generella biotopskyddet avseende Valsjöbäcken samt anslutande diken,<br />
vilka berörs av planerade arbeten.<br />
• Rensning av befi ntliga diken ner till tillståndsgivna djup (Anm. tillståndsgivna djup enligt<br />
dikningsföretaget).<br />
4.2.1 Handel<br />
Område där handel kan etableras kommer enligt planförslaget att öka från nuvarande ca 17 ha<br />
till ca 30 ha och byggrätten för handel ökar från ca 40 000 m2 till totalt ca 72 400 m2 , byggnadsarea.<br />
Detaljplanen omfattar även ca 4 ha som är reglerat som allmän platsmark, det vill säga<br />
yta där handel inte får etableras. Planområdet är totalt ca 34 ha. Av dessa 34 ha utgör det nya<br />
området söder om Valsjöbäcken ca 12,5 ha.<br />
Lägsta nivå för dränerande ingrepp avseende byggnader anges i planbestämmelse som skydd<br />
mot översvämning och är satt till +47,85. Byggnadernas lägen, yta och höjd har anpassats till<br />
B<br />
Figur 4:3. Plankarta från ny detaljplan för Valbo Köpstad, daterad 2012-12-21.<br />
A<br />
C
de butikstyper och butiksstorlekar som bedöms komma att etableras i området, dvs större butiker<br />
motsvarande de byggnader som idag fi nns norr om E16.<br />
Byggnadernas placering och volym, vegetation, planteringar och gång- och cykelstråk inom<br />
kvartersmark ska i huvudsak utformas enligt detaljplanens illustration. Norr om Valsjöbäcken är<br />
högsta byggnadshöjd 14 m. Därutöver får entréer, ventilationsanläggningar mm uppföras med<br />
en högsta byggnadshöjd av 17 m. Ventilationsanläggningar på tak ska byggas in i takkonstruktionen.<br />
Söder om Valsjöbäcken är högsta byggnadshöjd 12 m. Det är möjligt att bygga i två<br />
plan, dvs tvåvåningshus så länge högsta byggnadshöjd inte överskrids. Plankartan anger även<br />
att byggnadsfasader inom 60 meter från E16s körbanekant ska utformas med erforderligt skydd<br />
mot brand och explosion. Åtgärden prövas närmare i bygglovet enligt separat riskutredning.<br />
I västra delen av handelsområdet möjliggörs för etablering av drivmedelstation med en byggnadsarea<br />
på 400 m2 . Om en drivmedelsstation uppförs ska minsta avstånd mellan lossningsplats<br />
för tankfordon och annan handelsbyggnad vara minst 100 meter för gastankning och 25<br />
meter för övriga bränslen (bestämmelse m1 i plankartan). Bestämmelsen innebär exempelvis<br />
att om en byggnad först placeras närmare än 100 meter från tomten avsedd för drivmedelstation<br />
är det sedan inte möjligt att uppföra gasstation. Ytan används då istället för handel eller<br />
för etablering av bensinstation (som endast har 25 meter skyddsavstånd). Högsta tillåtna<br />
byggnadshöjd är 12 m. Ytan för eventuell drivmedelsstation ligger precis öster om gränsen för<br />
sekundärt grundvattenskydd.<br />
Vid befi ntlig handelsbyggnad i sydvästra delen av planen har planbestämmelser anpassats efter<br />
gällande detaljplan. Mot baksidan får därför delar av marken endast bebyggas med lasthus.<br />
Högsta tillåtna höjd är 5,0 meter.<br />
Detaljplanen tillåter både dagligvaruhandel och sällanköpshandel. Exploateringsalternativet möjliggör<br />
för IKEA att fl ytta från befi ntliga Valbo Köpcentrum norr om E16 till den södra sidan.<br />
Utökad handel i Valbo Köpstad beräknas skapa 200-225 nya arbetstillfällen inom det föreslagna<br />
IKEA-varuhuset. Till detta tillkommer 75-100 anställda inom övriga föreslagna byggnader.<br />
4.2.2 Trafi klösningar<br />
Fordonstrafi k inom handelsområdet<br />
Trafi kfrågor för det interna vägnätet behandlas av <strong>Gävle</strong> <strong>kommun</strong>. Följande är regelerat i detaljplanen<br />
som antingen genomfart eller lokalgata (Figur 4:3):<br />
• Avfartsramp in till handelsområdet för södergående trafi k på E16 (A)<br />
• Kopplingen in till handelsområdet från den nya cirkulationsplatsen (B)<br />
• Lokalvägen mot fältrittklubben som går mellan IKEA och avfartsramp från E16 (C)<br />
Figur 4:4. Befi ntlig gc-port under E16.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
31
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
32<br />
På prickmark med begränsningen lastgata respektive y ska godstrafi ken till handeln samlas.<br />
Lastgatan ska även vara tillgänglig för utfart från angränsande fastighet. Begränsningen u anger<br />
även att marken ska vara tillgänglig för allmänna underjordiska ledningar. Denna bestämmelse<br />
återfi nns utmed baksidan av handelsbebyggelsen.<br />
Exploatören önskar att parkeringsytorna även dimensioneras för att klara av årets större besökstoppar.<br />
Parkeringsbehovet bedöms vara ca 35 p-platser per 1000 m2 handelsyta, vilket medför<br />
att det behövs runt 2 500 parkeringsplatser i det nya handelsområdet söder om E16. Motsvarande<br />
parkeringsytor i Valbo Köpcentrum (Figur 5a-b) norr om E16 rymmer idag ca 2 500 platser.<br />
Gällande detaljplan (dp Valbo Volymhandel) medger 1 500 parkeringsplatser. Det planeras<br />
därför i förslaget för ytterligare 1 000 parkeringsplatser. Motiven för detta är att tillgängligheten<br />
för buss- och GC-trafi kanter inte ska minska pga felparkerade bilar och för att minimera körskador<br />
från parkering på grönytor och privatägd mark i omgivningarna.<br />
Gång och cykeltrafi k<br />
Följande är möjliggörs genom n1 och n2 i detaljplanen och kommer att regleras genom exploateringsavtal:<br />
• Förlängning av befi ntlig gång- och cykeltunnel under E16 (Figur 4:4) samt en gång- och<br />
cykelväg från denna passage in till handelsområdet.<br />
• Ny gång- och cykeltunnel under väg 56 i höjd med Sånkvägen. En koppling från gång och<br />
cykeltunneln norrut till cirkulationsplatsen.<br />
• En koppling från gång och cykeltunneln längs södra sidan av detaljplanen fram till<br />
Ängsbergsvägen (skjutbanevägen). Kopplingen ska även fortsättningsvis nyttjas som ridväg.<br />
• Ett stråk för gång- och cykeltrafi k genom hela handelsområdet längs Valsjöbäcken.<br />
• Ny dragning av gc- och ridväg i södra delen av handelsområdet<br />
Kollektivtrafi k<br />
Yta fi nns för funktionerna busshållplats och vändslinga norr/öster om IKEA och är i plan reglerad<br />
som lokalgata. Kollektivtrafi k i sig är inte reglerad i detaljplanen.<br />
Broar<br />
Passage över Valsjöbäcken eller annan bäckfåra tillåts i grönområden i detaljplanens ytterkanter<br />
både i söder, öst och i norr. Passage tillåts även utmed hela det grönstråk som Valsjöbäcken<br />
utgör genom handelsområdet. Antalet passager regleras inte i detaljplanen.<br />
I Tillståndsansökan för vattenverksamhet söks tillstånd för att upprätta fem till sju broar över<br />
Valjsöbäcken. Minst 4 av broarna utförs för att klara biltrafi k medan övriga endast blir broar för<br />
gång- och cykeltrafi k<br />
4.2.3 Mark och vatten<br />
Dagvatten<br />
Plankartan anger att dagvattenhanteringen ska dimensioneras för 10-årsregn. Dagvatten från<br />
parkering och körytor ska renas och fördröjas. Vidare ska dagvattnet omhändertas lokalt. Detaljplanen<br />
anger även att dagvattenhanteringen i huvudsak ska stämma överens med detaljplanens<br />
illustrationer, samma gäller för minsta yta för dagvattendammar. Ytor för parkering ska,
för att kunna fördröja och rena dagvatten, vara uppbyggda med genomsläppligt material och ha<br />
minst 5% grönytor. I beräkningen av parkeringsytor och grönytor ingår inte den ursprungliga, ca<br />
20 meter breda, bäckfåran. Hårdgjorda ytor och diken inom det sekundära grundvattenskyddsområdet<br />
ska utföras som täta. Plankartan anger även att bygglov och marklov inom skyddsområde<br />
för vattentäkt samt inom område för drivmedelstation får endast ges under förutsättning att<br />
grundvattenskydd fi nns.<br />
Grönzonen som i detaljplan benämns som n1 ligger i planområdets yttre delar och kommer att<br />
rymma bla. dagvattendammar. Takvatten anses vara rent och behöver fördröjas eller infi ltreras.<br />
Vatten från parkeringsytor, lastgator och vägar behöver både renas och fördröjas. Rening ska<br />
ske i både nedsänkta grönytor och dammar.<br />
Upplag av snömassor kommer att ske inom parkeringsytorna och smältvatten tas om hand i<br />
dagvattenanläggningen. Snömassor som lagras inom vattenskyddsområdet kommer att ligga på<br />
mark som är tät.<br />
Dagvattenhanteringen ska anmälas till Samhällsbyggnad <strong>Gävle</strong> enligt Miljöbalken och bygglov<br />
ges först när daggvattenhanteringen är godkänd. Tillstånd krävs för grundläggning och dagvattenlösningar<br />
inom den sekundära zonen för vattentäkten.<br />
Målet med dagvattenhanteringen i Valbo Köpstad är att vatten från området ska fördröjas så<br />
att inte större fl öden kommer ut i Valsjöbäcken än idag. Dagvattensystemet ska också klara<br />
riktvärden framtagna av riktvärdesgruppen (framtagna inom ramen för det regionala dagvattennätverket<br />
i Stockholms län). Principen för dagvattenhantering är lokalt omhändertagande. Rent<br />
och smutsigt dagvatten kommer att hanteras separat, se Figur 4:5.<br />
Figur 4:5. Principer för dagvattenhantering. Sweco:s dagvattenutredning, 2012-03-05.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
33
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
34<br />
Vatten från IKEA-taket föreslås om möjligt ledas till en infi ltrationsanläggning där vattnet kan<br />
infi ltrera ner i åsen nordost om IKEA-huset. Infi ltrationsdammen ligger delvis inom sekundär<br />
skyddszon för vattentäkten. Om takvattnet från IKEA inte kan infi ltreras kommer det att fördrö-<br />
jas. Takvatten från IKANO-husen föreslås ledas mot ett dagvattendike som fördröjer vattnet<br />
innan det når Valsjöbäcken. Diket ska mynna i bäcken nedströms planområdet.<br />
För parkeringarna föreslås tre parallella system för omhändertagande av dagvattnet. I första<br />
hand förespråkas gröna stråk dit vattnet kan ledas, i andra hand dränerande asfalt samt i tredje<br />
fall ett antal dagvattenbrunnar för att kunna ta hand om vattnet vid mycket kraftiga regn. Dagvattenbrunnarna<br />
kommer även att utgöra ett säkerhetssystem. Efter passage genom dessa<br />
system leds vattnet vidare mot dagvattendammar i östra delen av området.<br />
Vid kraftigare regn än 10-års regn kan reningsdammarna svämmas över. Sweco anger i sin<br />
utredning att det är viktigt att säkerställa sekundära avrinningsvägar för vattnet vid kraftiga regn.<br />
Höjdsättningen av området görs så att parkeringsytorna inte riskerar att avvattnas mot bäckfåran.<br />
Idag lutar området fl ackt (ca 1-2 meter på 200 meter) mot Valsjöbäcken. Vid höjdsättningen<br />
är det viktigt att säkerställa andra lågpunkter så man inte riskerar att dagvatten rinner orenat ut i<br />
Valsjöbäcken.<br />
Åtgärderna som anges i detta stycke hanteras och prövas i ansökan om tillstånd för vattenverksamhet.<br />
Valsjöbäcken kulverteras på en sträcka av 160 meter, men går i övrigt med öppen<br />
bäckfåra genom handelsområdet. Rensning av markavvattningsföretaget föreslås för att<br />
öka fl ödet genom området och minska risken för översvämningar. Bifl ödet som i dag rinner ut i<br />
Valsjöbäcken kommer att ledas om till ett nytt dike som grävs runt byggnaderna på den södra/<br />
östra sidan om handelsområdet. Det nya diket kommer att utformas som ett svackdike och även<br />
fördröja och rena dagvatten från hustaken i södra delen av området.<br />
Dagvatten från Trafi kverkets vägar leds till området öster om IKEA-huset till den nya östra dammen<br />
för rening och fördröjning. Detta avlastar befi ntlig dagvattendamm väster/söder om MIO<br />
och Media Markt, som tidigare har svämmat över.<br />
Naturområden, grönytor och skydd<br />
I nordvästra delen av detaljplanen mellan ramperna till E16 samt mellan avfartsrampen och<br />
lokalgatan sparas mark som i detaljplanen betecknas som Natur (markerad som grön yta i fi gur<br />
4:1). Den befi ntliga tallskogen inom detta område ska bevaras.<br />
I detaljplanen fi nns fl era ytor med betäckningen n1 samt n2, dvs grönyta med planteringar, dagvattendammar,<br />
bäckfåra samt gång-, cykelväg samt i fallet n2 även ridväg. Denna yta får inte<br />
bebyggas och återfi nns dels i ytterkanterna av detaljplanen och delvis runt bäckfåran, se fi gur<br />
4:3. Befi ntliga träd i bäckfåran ska i möjligaste mån bevaras. Vid Valsjöbäcken krävs marklov för<br />
att fälla träd med större stamdiameter än 20 cm mätt 1,0 meter över mark. Marklov krävs inte för<br />
trädfällning i samband med byggnad av bilbro.<br />
Minst 5% av parkeringsytorna ska vara icke hårdgjorda grönytor (exklusive bäckfåran). Minst<br />
100 träd ska fi nnas och planteras inom parkeringsområdet, vilket är området mellan byggnaderna<br />
och kvartersgränsen för handelsområdet i nordväst.<br />
I detaljplanens södra hörn ska befi ntlig naturmark sparas samt kompletteras västerut med<br />
skyddsvegetation för den angränsande fastigheten Ängsbergs gård.
Stängsel föreslås för de delar av handelsområdet som gränsar mot jordbruksmark i form av åker<br />
eller bete. Stängslet ska förhindra att skräp blåser in på omgivande åker eller bete.<br />
Fastigheten Valbo-Ön 11:8 föreslås få 3 m höga bullerplank (förslag redan i gällande detaljplan).<br />
I plankartan anges också vilka riktvärden som ska klaras vid tomtgräns.<br />
Detaljplanen har beaktat ett skyddsavstånd om 250 meter för skjutbanan söder om planområdet.<br />
Skyltning<br />
Byggrätt för tre skyltmaster/reklampelare enligt IKEA:s och KF:s koncept. En placeras i norr<br />
mot lokalgatan, med en tillåten höjd av 40 meter. Den andra (med en tillåten höjd på 40 meter)<br />
placeras intill ytan för mottagning av takdagvatten nordväst om IKEA:s byggnad. Den tredje<br />
placeras i väster mot väg 56 och har en tillåten höjd på 25 meter.<br />
Skyltning från E16 och väg 56 kommer att genomföras som en del av Trafi kverkets ordinarie<br />
vägvisning till Valbo Köpcentrum och Valbo Köpstad.<br />
Gestaltning/utformning<br />
Ambitionen i gällande översiktsplan är att handelsetableringar ska ges en god gestaltning.<br />
I plankartan anges att byggnaders placering och volym samt vegetation, planteringar och gcstråk<br />
inom kvartersmark ska i huvudsak utfromas enligt detaljplanens illustration och Utformningsprogrammet.<br />
Exploatören och <strong>kommun</strong>en har tillsammans tagit fram ett utformningsprogram som utgör en<br />
ambition om hur utemiljön ska gestaltas, se vidare under kapitel 5 Exploatörens och <strong>kommun</strong>ens<br />
ambition.<br />
IKEA har även tagit fram ett eget gestaltningsprogram för Valbo köpstad. Detta gestaltningsprogram<br />
är en vision om hur utemiljön i Valbo Köpstad kan se ut, men är inte kopplad till plankartan<br />
eller genom avtal. IKEAs gestaltningsprogram kommer inte att hanteras vidare i denna MKB.<br />
4.2.4 Följdverkningar av detaljplanen<br />
Detaljplanen medför att de ridstigar som idag ligger på södra sidan av Valsjöbäcken inom ramen<br />
för gällande detaljplan, kommer att behöva fl yttas. Ridstigarna föreslås gå runt både handelsområdet<br />
och skytteklubben. Ridvägarna och ny anslutningsväg från Ängsbergsgård till Skjutbanevägen<br />
kommer att bekostas av exploatören efter separata överenskommelser med markägarna.<br />
Dessa vägar regleras inte i detaljplan.<br />
För att möjliggöra fortsatt åtkomst till Fältrittklubben föreslås en ny lokalgata. Transporterna ska<br />
gå på lokalgatan norr om IKEA för att sedan fortsätta österut, se markering C i Figur 3:4.<br />
Som en följd av skyddsavstånd kring skjutbanor, medför planförslaget att skjutriktningarna för<br />
den befi ntliga skjutbanan behöver förändras. Delvis nya banor föreslås därför. Bullerskydd illustreras<br />
i detaljplanens södra gräns mot skytteklubben för att skydda handelsområdet från buller.<br />
Dessa kommer att regleras genom avtal.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
35
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
36<br />
5. Exploatörens & <strong>kommun</strong>ens ambition<br />
Exploatörens och <strong>Gävle</strong> <strong>kommun</strong>s ambition för området sträcker sig längre än vad detaljplanen<br />
reglerar. MKB ska bedöma vad som regleras i detaljplanen och därför kommer inte exploatörens<br />
och <strong>kommun</strong>ens ambition att bedömas. Deras målsättning för åtgärder beskrivs istället under<br />
”Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram”.<br />
Syftet med utformningsprogrammet är att redovisa hur detaljplanens avsikter ska tolkas i<br />
bygglovskede och genomförandeskede. Utformningsprogrammet ska bidra till att skapa en<br />
attraktiv och inbjudande miljö för kunder och besökare. Utformningsprogrammet visar exempel<br />
på möjlig utformning.<br />
Ett särskilt gestaltningsprogram har tagits fram av Trafi kverket för gator och vägar norr om handelsområdet.<br />
5.1 Byggnader<br />
Byggnader får ej uppföras med profi lerade plåtfasader och butiker ska ha egna eller gemen-<br />
samma entréer mot parkering och gångstråk. Det är viktigt att även butikernas baksida (som<br />
hyser fl era funktioner så som inlastning, sophantering, återvinning mm) ger ett vårdat intryck.<br />
Skyltning av butiker kan ske på fasader och på pyloner. Skyltning mot lastgata och butikernas<br />
baksida ska vara måttfull.<br />
Figur 5:1. Befi ntlig grönstruktur i och runt<br />
handelsområdet.<br />
Figur 5:2. Bevarad grönstruktur i och runt<br />
handelsområdet.<br />
Figur 5:3. Handelsområdet från norr. Mellan tallstammar ser man tydligt IKEA.
5.2 Trafi k<br />
De stora fl öden av bilar, gående och cyklister inom handelsområdet ska samsas med god fram-<br />
komlighet, orienterbarhet, säkerhet och trygghet.<br />
Inne i handelsområdet kommer de större vägarna att kantas av träd och buskar placerade i<br />
grupper.<br />
Inom området ska fi nnas säkra och trygga gångstråk och cykelstråk som förbinder entreer,<br />
busshållplatser och större GC-stråk utanför området.<br />
Två busshållplatser ska anläggas i området. Hållplatserna ska utformas med vindskydd och<br />
anslutas till större gångstråk.<br />
5.3 Karaktär och gestaltning<br />
Zonen närmast entrèn ska anpassas till gående med plattsättning och utrymme för bänkar, cy-<br />
kelställ och planteringar. Entréerna framför butikerna binds samman med områdets gångstråk.<br />
Entrezonen ska skiljas från köryta med pållare, kantsten eller liknande fungerande barriär.<br />
Parkeringsytan ska indelas i mindre parkeringsområden med planteringar träd och gångstråk<br />
för att minska det storskaliga intrycket och förbättra orienteringen i området. Asfaltytorna ska<br />
varieras med grönytor.<br />
En genomtänkt och samordnad belysning är viktig för trivsel, trygghet och orienterbarhet. Belysningen<br />
bör sitta på max 10 meter höga stolpar. Belysningsmaster får inte uppföras.<br />
Grönstruktur<br />
Utfromningsprogrammet anger att tallskogen längs E 16 har stor betydelse som ett rumsskapande<br />
element med god genomsikt. Tallarna kommer att tas bort i området närmast IKEA när<br />
Figur 5.4. Gångstråk (grön linje) och gc-stråk (orange linje) till viktiga målpunkter. Blå oval markerar<br />
port eller viktig passage.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
37
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
38<br />
trafi ksystemet byggs ut. Där tallarna kan sparas ska de vårdas med ett orört markskikt och<br />
med undvikande av körskador under byggtiden. <strong>Gävle</strong> <strong>kommun</strong> kommer att återplantera tallar i<br />
grönytorna kring det nya vägområdet norr om handelsområdet.<br />
Ett hundratal träd fi nns eller kommer att planteras inom handelsområdet. Träden kommer att<br />
planteras längs viktigare gångstråk, i grupper längs större vägar och längs bäckfåran. högre<br />
björkar längs bäcken sparas och stammas upp för att främja fri sikt genom området. Enstaka<br />
större, befi ntliga träd som idag står i skogsdungar i landskapet föreslås sparas för att ge karaktär.<br />
5.4 Valsjöbäcken<br />
Bäckstråket Stråket längs bäcken utvecklas och lyfts fram som en tillgång i området. Bäcken<br />
skiljer av de stora parkeringsytorna och för in en del av de kvaliteter som fi nns i det omgivande<br />
landskapet.<br />
Ett gångstråk ska anläggas längs bäcken från ridvägen i söder till Ängsbergsvägen i norr (regleras<br />
i exploateringsavtal). Gångstråket ska dimensioneras för grävmaskin och dumper för att<br />
möjliggöra återkommande rensningar av bäckfåran. Stigen längs bäcken ska kantas av träd.<br />
Bäckfåran ska bevaras med naturliga slänter och vitala träd.<br />
Bäckfåran kommer på vissa sträckor att rensas och fördjupad enligt höjdsättning i det s k dikningsföretaget.<br />
Vid rensning av bäckfåran ska det eftersträvas att vitala träd sparas på minst en<br />
sida av bäckfåran. Viss återplantering bör ske på den rensade sidan för att återskapa buskar<br />
och mindre träd.<br />
5.5 Dagvatten<br />
Dagvattendammar inom området utformas med planterade vattenväxter, fl acka planterade slänter<br />
och med omgivande grönyta. Större, brantare släntpartier med sprängsten bör undvikas vid<br />
dammar och bäckslänter.<br />
Diken för dagvatten och omledning av den mindre bäcken kommer att påverka landskapet med<br />
långa perspektiv och relativt djupa diken. Det är viktigt att de nya slänterna planteras.<br />
Figur 5:5: Stråket längs Valsjöbäcken. Figur 5:6: Referensdagvattendamm med<br />
gröna slänter, fl acka lutningar och växter på<br />
land och i vatten.
6. Miljökonsekvenser<br />
6.1 Landskap<br />
6.1.1 Förutsättningar<br />
Landskapet runt Valbo kännetecknas av den öppna jordbruksmarken kring Valsjöbäckens<br />
dalgång och den skogsklädda Valboåsen i norr. Söder om Valsjöbäcken dominerar åkerholmar,<br />
brynzoner och skogspartier, som bildar värdefulla skogsbryn och rumsavgränsningar i landskapet.<br />
Landskapet uppfattas som mosaikartat och småskaligt.<br />
Höjden över havet ligger mellan 40-55 meter och Valsjöbäckens dalgång var tidigare en grund<br />
havsvik. Topografi n utgörs av närmast plan åkermark, moränimpediment och skogsmark. Genom<br />
planområdet rinner Valsjöbäcken som leddes om på 1930-talet och därför har en uträtad<br />
och tämligen rak fåra.<br />
Ängsbergs gård söder om Valsjöbäcken, se<br />
Figur 6:5, anas från det område som har exploaterats<br />
enligt den gällande detaljplanen. Den<br />
vita huvudbyggnaden ligger placerad mellan<br />
åkerholmar med vy ut över Valsjöbäcken och<br />
betesmark. Från huvudbyggnaden ser man<br />
idag baksidan på det exploaterade området<br />
med byggnader, skyltar och lastzon. Avståndet<br />
mellan befi ntliga byggnader för handel och<br />
boningshuset är idag ca 300 m.<br />
Dominerande ledlinjer genom området utgörs<br />
idag av E16 i östvästlig riktning, väg 56 som<br />
till stor del följer Valboåsen samt Valsjöbäcken<br />
med sin trädbevuxna fåra.<br />
Figur 6:1. Ängsbergsvägen.<br />
Figur 6:2. Möte mellan Ängsbergsvägen, betesmark och Valbo Köpstad.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
39
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
40<br />
åsen<br />
80<br />
Förklaring<br />
Ytterhärde<br />
56<br />
jordbrukslandskap väster<br />
om Valsjöbäcken<br />
Valsjöbäcken<br />
Valbo<br />
köpcentrum<br />
Föreslagen detaljplan, tolkad yttre gräns<br />
Handel eller gata, tolkad gräns<br />
Natur, tolkad gräns<br />
exploaterad mark<br />
Figur 6:3 Landskap runt det föreslagna planområdet.<br />
Ängsberg<br />
mosaiklandskap öster<br />
om Valsjöbäcken<br />
Sofiedal<br />
Valbo<br />
sportcentrum<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
Valbo<br />
Sportskytteklubb<br />
sammanhängande<br />
skogspartier<br />
0 125 250 500 ± 750<br />
M
De exploaterade delarna av området runt E16 och norr om Valsjöbäcken utgör ett mycket<br />
dominant inslag i landskapsbilden med sina stora byggnader, färgglada skyltar och trafi k. Även<br />
det ännu oexploaterade området norr om Valsjöbäcken, som är avverkat och delvis förberett för<br />
gator, faller också i blickfånget. Området är delvis bevuxet med sly.<br />
6.1.2 Konsekvenser<br />
Nollalternativet innebär att den gällande detaljplanen norr om Valsjöbäcken byggs färdigt. Det<br />
innebär att landskapet kompletteras med byggnader norr om Valsjöbäcken, men inte söder<br />
därom. Nollalternativet möjliggör för arrende av jordbruksmarken söder om Valsjöbäcken. Ett<br />
jordbrukslandskap med betesmark, åkerholmar och brynzoner kan bevaras, vilket bedöms som<br />
en stor positiv konsekvens.<br />
Nollalternativet medför en måttlig lokal påverkan på landskapet norr om Valsjöbäcken. Området<br />
är redan förberett för exploatering och har inga landskapsvärden kvar. Utblickarna från Ängsbergs<br />
gård påverkas i mindre omfattning och avskärmande vegetation kan bevaras.<br />
Påverkan av exploateringsalternativet, sedd från det omgivande landskapet, bedöms bli<br />
mycket stor. Ett relativt naturligt och varierat jordbrukslandskap söder om Valsjöbäcken ersätts<br />
med ett handelsområde där stora byggnadsvolymer, ljusskyltar och asfalterade ytor kommer att<br />
dominera, se Figur 6:4. Slänter kommer att bildas i planområdets sydöstra del efter schaktning<br />
av befi ntliga höjdpartier.<br />
Utblickarna från väg 56 över det öppna jordbrukslandskapet förändras ytterligare när mer mark<br />
tas i anspråk söder om Valsjöbäcken. Redan idag är vyn påverkad av de byggnader som an-<br />
Figur 6:4. Det planerade handelsområdet kommer att sträcka sig ända fram till Ängsbergsvägen<br />
i nederkant av bilden. Landskapet runt Ängsbergs gård förändras på ett betydande sätt.<br />
Figur 6:5. Vy mot Ängsbergs gård från Ängsbergsvägen. Större delen av den öppna marken i bild<br />
kommer att tas i anspråk. Närheten mellan jordbruk och handel blir påtaglig jämfört med nollalternativet.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
41
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
42<br />
lagts inom ramen för den gällande detaljplanen, se Figur 6:4 och Figur 6:6.<br />
Utblickarna från Ängsbergs gård förändras på ett betydande sätt. Vyn är redan idag påverkad<br />
av de byggnader som anlagts inom ramen för den gällande detaljplanen. Bebyggelsen kommer i<br />
exploateringsförslaget att krypa betydligt mycket närmre gården och övergången mellan handel<br />
och jordbruksmark riskerar att bli mycket tvär. Avskärmande vegetation och Valsjöbäckens trädklädda<br />
fåra som gräns försvinner, vilket bedöms medföra mycket stora negativa konsekvenser.<br />
Byggnaderna inom handelsområdet kommer däremot att skymma utblickarna mot E16, vilket<br />
betyder att utformningen av trafi kplatsen spelar mindre roll sett från Ängsbergs gård.<br />
Exploateringsalternativet medger en högre byggnadshöjd än den gällande detaljplanen. Det<br />
medför att byggnader för handel kommer att bli mer framträdande och ge större skuggningseffekter<br />
i omgivningen. Detta bedöms som särskilt viktigt vid fastigheten Valbo 11:8, som får<br />
försämrade solförhållanden jämfört med nollalternativet. Den negativa konsekvensen bedöms<br />
som stor och lokal.<br />
Den nya trafi kplatsen innebär ramper vid Fältrittklubben, bostäderna och Sofi edal. Trafi klösningen<br />
medför markanspråk i huvudsak i direkt anslutning till E16 och fl ertalet av tallarna utmed E16<br />
kommer att försvinna. Landskapskaraktären sett från E16 kommer att förändras. De negativa<br />
konsekvenserna bedöms som måttliga.<br />
6.1.3 Inarbetade åtgärder<br />
Behovet av avskärmande vegetation mot Ängsbergs gård har beaktats genom bestämmelser<br />
om att befi ntlig träddunge i huvudsak ska bevaras samt genom bestämmelser om kompletterande<br />
skyddsvegetation i planområdets södra hörn. Denna bestämmelse gäller endast söder<br />
om Valsjöbäcken.<br />
Tallskog inom område betecknat Natur ska bevaras. Minst 100 träd ska fi nnas och planteras<br />
inom parkeringsytorna. Träd längs Valsjöbäckens fåra ska i huvudsak bevaras. Marklov krävs<br />
för att fälla träd med en större diameter än 20 cm mätt 1,0 meter över mark. Marklov krävs inte<br />
för trädfällning i samband med byggnad av bilbro.<br />
6.1.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
I exploatörens och <strong>kommun</strong>ens utformningsprogram anges följande föreslagna åtgärder/ambitioner:<br />
I områdets utformningsprogram anges att byggnader inte får uppföras med profi lerade plåtfasader<br />
och att butikerna ska ha egna eller gemensamma entréer mot parkering och gångstråk.<br />
Skyltning får ske på fasader och pyloner, skyltning mot lastgata och butikernas baksida ska vara<br />
måttfull. Viktigt är även att butikernas baksidor ger ett vårdat intryck.<br />
Utformningsprogrammet ger även riktlinjer för utemiljön, bland annat ska entrezonen skiljas<br />
från parkeringen genom exempelvis pållare eller kantsten. Parkeringsytan ska indelas i mindre<br />
parkeringsområden med planteringar, träd och gångstråk för att minska det storskaliga intrycket.<br />
Vidare ska asfaltsytorna varieras med grönytor och belysningen i området ska vara genomtänkt<br />
och samordnad. Belysningsmaster får inte uppföras.
Tallarna utmed E16 som kan bevaras ska, enligt utformningsprogrammet, skyddas under byggtiden<br />
och markskiktet ska vara orört. Återplantering av tallar i grönytorna kring det nya vägområdet<br />
norr om handelsområdet. De hundra träd som ska fi nnas i handelsområdet planteras längs<br />
viktiga stråk, i grupper längs större vägar och utmed bäckfåran. Enstaka större träd som idag<br />
står i skogsdungarna i östra delen av området föreslås sparas. Vidare ska bäckfårans naturliga<br />
slänter bevaras samt vitala träd. Ståket längs bäcken utvecklas och lyfts fram som en tillgång i<br />
området.<br />
Utformningsprogammet anger även att dagvattendammarna utformas med planterade vattenväxter,<br />
fl acka planterade slänter och med omgivande grönyta. Större brantare släntpartier med<br />
sprängsten bör undvikas vid dammar och bäckslänter. Dagvattendiken blir relativt djupa och det<br />
är viktigt att de nya slänterna planteras.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Avskärming i form av terrängmodellering och vegetation bör utföras utmed hela östra och nordöstra<br />
sidan av planområdet. Trädplanteringar bör utföras längs västra och nordvästra sidan av<br />
planområdet.<br />
Grönytan i sydvästra delen av planområdet mot jordbruksmarken bör kompletteras med vegetationsridå<br />
för att ge en mjukare övergång mellan det öppna landskapet och handelsområdet.<br />
Detta kan utföras utan att skyltningsläget utmot väg 56 försvinner.<br />
Vid eventuell avverkning inom den träddunge mot Ängsbergs gård, som enligt planbestämmelse<br />
i huvudsak ska bevaras, bör exploatören eftersträva återplantering av skog.<br />
Flera mindre byggnader istället för en stor.<br />
Figur 6:6. Vy från väg 56 mot den befi ntliga delen av Valbo Köpstad. Handelsområdet faller i<br />
blickfånget.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
43
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
44<br />
6.2 Kulturmiljö<br />
6.2.1 Förutsättningar<br />
Kulturlandskapet i området har utvecklats kring Valsjöbäckens dalgång och Valboåsen. Höjden<br />
över havet ligger på mellan 40-55 meter och dalgången var tidigare en grund havsvik där kullar<br />
och åkerholmar var uddar och öar i en skyddad skärgård. Området har under stenåldern varit<br />
bebott av en fi skande och jagande befolkning. Från denna tid fi nns lämningar av boplatser i<br />
solbelysta och sandiga sluttningar på nivån 40 m över havet.<br />
Inom detaljplaneområdet fanns sedan tidigare kända stenåldersboplatser (Valbo 464 och 478),<br />
se Figur 6:7 samt Tabell 6:1 nedan. Boplatserna ligger i fastmark på ömse sidor om Valsjöbäcken.<br />
Länsmuseet <strong>Gävle</strong>borg genomförde en särskild utredning inför utbyggnaden av Valbo<br />
handelsområde söder om Valsjöbäcken. Vid utredningen påträffades ytterligare lämningar inom<br />
planområdet; två gravar i form av stensättningar (Valbo 1057 och 1056) samt ett område med<br />
fossil åkermark (Valbo 1060).<br />
<strong>Gävle</strong> har länge varit en viktig trakt för järnhantering. Vid ett fall i Valsjöbäcken, där Sofi edals<br />
herrgård ligger idag, anlades år 1672 Valbo Masugn. Den sista blåsningen vid hyttan i Valbo<br />
ägde rum år 1855. Vid Valsjöbäcken anas resterna av den gamla masungen och ett parklandskap<br />
med äldre lövträd.<br />
Sofi edal kom så småningom att utvecklas från järnbruk till en herrgård med jordbruk. Järnhanteringen<br />
har legat norr om gården, medan jordbruket anlades söder om landsvägen där Valboåsen<br />
övergår i låglänta marker runt Valsjöbäcken. Herrgårdens ekonomibyggnader ligger på<br />
södra sidan av E16 och hyser idag <strong>Gävle</strong> Fälrittklubb. Längs Valsjöbäcken fi nns ytterligare en<br />
större gård, Ängsbergs gård, uppförd i slutet av 1800-talet. Gården med bostadshus och ekonomibyggnader<br />
är fortfarande i drift som jordbruk. Landskapet i området har alltså bebotts och<br />
använts av människan från stenålder in i modern tid.<br />
6.2.2 Konsekvenser<br />
Nollalternativet innebär fortsatt exploatering norr om Valsjöbäcken, men inte söder därom.<br />
Det öppna landskapet och dess kulturvärden kan bevaras, vilket bedöms som en stor positiv<br />
konsekvens. Ytterligare markanspråk görs inte och fornlämningar behöver inte tas bort. Nollalternativet<br />
medför en måttlig påverkan på kulturvärden norr om Valsjöbäcken. Området är delvis<br />
förberett för exploatering och fornlämningarna är undersökta och utgrävda.<br />
Det öppna kulturlandskapet ersätts i exploateringsalternativet av en storskalig bebyggelse för<br />
handel och ett utbrett trafi k- och parkeringslandskap. Dalgången runt Valsjöbäcken och kopplingen<br />
mot åsen kommer inte att kunna ses på ett lika tydligt sätt. Detta innebär att förståelsen<br />
för hur landskapet har sett ut minskar, vilket bedöms som en lokal, stor negativ konsekvens.<br />
Exploateringsalternativet medför att områden med fornlämningar exploateras och att lämningarna<br />
behöver tas bort. Samtidigt som kulturvärden försvinner permanent från området fi nns<br />
möjlighet att undersöka dem och få ökad kunskap om områdets kulturmiljö.<br />
Lämningar som klassas som fast fornlämning faller under Kulturminneslagen och får inte rubbas,<br />
täckas över eller tas bort utan tillstånd. Lämningar som klassas som övrig kulturhistorisk
80<br />
Förklaring<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
Föreslagen detaljplan, tolkad yttre gräns<br />
Handel eller gata, tolkad gräns<br />
Natur, tolkad gräns<br />
Valbo<br />
köpcentrum<br />
Figur 6:7. Kulturmiljöer i och utanför programområdet.<br />
Ängsberg<br />
Sofiedal<br />
Valbo<br />
sportcentrum<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
Valbo<br />
Sportskytteklubb<br />
0 125 250 500 ± 750<br />
M<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
45
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
46<br />
lämning faller under Skogsvårdslagen. Till dessa lämningar ska hänsyn tas. Eventuellt borttagande<br />
kan ske efter samråd med länsstyrelsen. Bevakningsobjekt anger att det är osäkert om<br />
en lämning ska klassifi ceras som en fast fornlämning eller inte. Samråd bör ske med länsstyrelsen<br />
i <strong>Gävle</strong>borgs län om hur bevakningsobjekt ska hanteras.<br />
Den fasta fornlämningen Valbo 464 (boplats) kommer att beröras direkt av exploateringen. Det<br />
preliminära undersökningsresultatet från förundersökningen (2012-09-07) anger att boplatsen<br />
har potential vid en eventuell arkeologisk undersökning. Förundersökningen har funnit svallad<br />
keramik och enstaka brända ben.<br />
Undersökning bör även göras av bevakningsobjektet Valbo 168:1 (fornlämningsliknande bildning)<br />
för att klargöra om det är en fornlämning eller inte. Den fasta fornlämningen Valbo 1062<br />
(boplats) norr om E16 berörs troligen också av exploateringen. Det preliminära undersökningsresultatet<br />
från förundersökningen (2012-09-07) för Valbo 1062 anger att den norra ytan innehåller<br />
en del information som bör undersökas vid en slutundersökning, medan den södra ytan har<br />
stora skador och har låg potential vid en undersökning.<br />
Samråd bör ske med länsstyrelsen i <strong>Gävle</strong>borgs län om de två övriga kulturhistoriska lämningarna<br />
Valbo 386:1 och 386:2 (plats med tradition), som troligtvis berörs av markanspråk. Eventuellt<br />
bör någon form av undersökning göras av dessa lämningar.<br />
Benämning<br />
RAÄ nr<br />
Typ av<br />
lämning<br />
Antikvarisk<br />
bedömning/status<br />
Tidstypisk datering Berörs av<br />
markanspråk<br />
Valbo 168:1 Fornlämningsliknande<br />
bildning<br />
Bevakningsobjekt ja<br />
Valbo 386:1 Övrigt Övrig kulturhistorisk stenålder - bronsålder- eventuellt<br />
lämning<br />
järnålder - medeltid -<br />
nyare tid<br />
Valbo 386:2 Plats med Övrig kulturhistorisk nyare tid ja<br />
tradition<br />
(Sånken)<br />
lämning<br />
Valbo 412:1 Blästbruks- Fast fornlämning järnålder - medeltid ja, delvis<br />
lämning<br />
borttagen<br />
Valbo 413:1 Blästbrukslämning<br />
Fast fornlämning järnålder - medeltid borttagen<br />
Valbo 464 Boplats Bevakningsobjekt stenålder - bronsålderjärnålder<br />
ja<br />
Valbo 478 Boplats Bevakningsobjekt stenålder - bronsålderjärnålder<br />
borttagen<br />
Valbo 1056 Stensättning Fast fornlämning bronsålder- järnålder eventuellt<br />
Valbo 1057 Stensättning Fast fornlämning bronsålder- järnålder eventuellt<br />
Valbo 1060 Område med Övrig kulturhistorisk bronsålder- järnålder -<br />
fossil åkermark lämning<br />
medeltid - nyare tid<br />
Valbo 1062 Boplats Fast fornlämning stenålder - bronsålderjärnålder<br />
Tabell 6:1. Kända fornlämningar inom planområdet.<br />
eventuellt<br />
eventuellt
De två fasta fornlämningarna Valbo 412:1 och 413:1 (blästbruk) samt den fasta fornlämningen<br />
Valbo 478 (stenåldersboplats) har undersökts och är helt eller delvis borttagna. Slutligt borttagande<br />
kan behövas av blästbrukslämningen Valbo 412:1 beroende på markanspråk.<br />
Den östra delen av planområdet med övrig kulturhistorisk lämning Valbo 1060 (röjningsröse),<br />
fasta fornlämningar Valbo 1056 och 1057 (stensättningar) kan komma att beröras av exploateringen.<br />
Här bör göras någon typ av dokumentation och kartering av lämningarna. Det preliminära<br />
undersökningsresultatet från förundersökningen (2012-09-07) för Valbo 1060 har kolprov<br />
tagits från ett av röjningsrösena för datering (ännu inga provsvar). Man anser att ytterligare<br />
antikvarisk åtgärder inte behövs, men det är länsstyrelsen som fattar beslut i frågan.<br />
De lokala konsekvenserna för kulturmiljön bedöms sammantaget som stora och negativa. Landskapet<br />
och dess kulturvärden påverkas på ett betydande sätt. En framtida exploatering medför<br />
att det blir svårt att uppfatta hur landskapet en gång sett ut, var människor har bott och verkat<br />
samt hur lämningar från olika tider kan se ut. Konsekvenserna av det faktiska markanspråket är<br />
irreversibla, dvs det går inte att återskapa de kulturvärden som tas i anspråk och försvinner.<br />
6.2.3 Inarbetade åtgärder<br />
Arkeologiska utredningar genomförs i fl era steg under planprocessen för att utreda och avgränsa<br />
fornlämningar i området. Därefter kan beslut om undersökning eller utgrävning fattas av<br />
länsstyrelsen. För den föreslagna detaljplanen har en förundersökning av berörda lämningar<br />
genomförts under 2012.<br />
Undersökta lämningar dokumenteras i en kommande slutundersökning.<br />
6.2.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
Påverkan på kulturvärden är svår att begränsa. Konsekvenserna för det omgivande kulturlandskapet<br />
kan begränsas något genom en genomtänkt utformning av parkeringar och grönytor,<br />
byggnadernas exteriör,skyltning och färgsättning. Dessa aspekter behandlas till viss del i exploatörens<br />
och <strong>kommun</strong>ens utformningsprogram.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Det är önskvärt med information inom handelsområdet och i anslutning till detta om hur landskapet<br />
såg ut innan exploateringen genomfördes, vilka fornlämningar och andra kulturvärden som<br />
en gång fanns där samt vad lämningarna kan berätta om det kulturhistoriska landskapet.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
47
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
48<br />
6.3 Naturmiljö<br />
6.3.1 Förutsättningar<br />
Området domineras av öppen odlingsmark i dalgången kring Valsjöbäcken. Dalgången kantas<br />
av Valboåsen, trädbevuxna moränhöjder, åkerholmar och skogspartier.<br />
Valsjöbäcken identifi eras i gällande översiktsplan som en grön kil in mot staden (V.G.2) (se<br />
Figur 4:2). Bäcksystemet utgör en viktig spridningskorridor för djur och växter. De befi ntliga trädoch<br />
buskridåerna fyller en viktig ekologisk funktion och anges som bevarandevärda eller ska<br />
förstärkas. Bäckravinerna runt Sofi edal anges också som ett högt ekologiskt värde.<br />
Vid Fältrittklubben och Sofi edal har Valsjöbäcken ett naturligt meandrande lopp och bedöms<br />
som värdefullt grönområde i gällande översiktsplan (V.G.6) (se Figur 4:2 och 6:8). I bäckravinen<br />
växer en tät lövskog med bitvis mycket stora alar och almar. Vid Sofi edal är delar av vattenfåran<br />
stensatt med lämningar från tiden för järnhantering (se vidare under Kulturmiljö). Samrådsyttranden<br />
från programmet anger att bäver, utter och fl odkräfta har observerats i Valsjöbäcken.<br />
Valsjöbäcken har tidigare varit ett naturligt vattendrag genom det föreslagna planområdet,<br />
men rätades ut på 1930-talet i samband med ett markavvattningsföretag. Enligt länsstyrelsens<br />
samrådsyttrande (i samband med ansökan om tillstånd för vattenverksamhet) 2010-12-22 samt<br />
2012-05-23 omfattas Valsjöbäcken inte av strandskydd inom den sträcka som omfattas av<br />
markavvattningsföretaget. Valsjöbäcken och dess bifl öde kan komma att omfattas av generella<br />
biotopskyddet, dispens söks genom Swecos ansökan om tillstånd för vattenverksamhet. Valsjöbäcken<br />
beskrivs noggrannare i Swecos MKB vattenverksamhet Valsjöbäcken som är en del av<br />
ansökan om tillstånd för vattenverksamhet.<br />
I detaljplaneområdet fi nns naturkvaliteter i form av skogsbackar och brynzoner runt Ängsberg.<br />
Objekten innehåller inte några kända naturvärden identifi erade av länsstyrelsen eller skogsstyrelsen,<br />
utan bedöms som värden av mer lokal karaktär.<br />
Åkerholmar omfattas av det generella biotopskyddet. Inom planområdet ligger en åkerholmsliknande<br />
backe på väg mot Ängsbergs gård, se Figur 6:10. Genom backen går en grusväg och<br />
Figur 6:8. Valsjöbäckens vid Sofi edal utpekas i gällande översiktsplan som ett värdefullt grönområde.<br />
Området ligger nedströms föreslaget planområde.
direkt norr om backen ligger en ridväg. Gällande detaljplan medger också handel i området norr<br />
om Valsjöbäcken, vilket sammantaget medför att det är gränsfall om backen ska räknas som<br />
åkerholme enligt miljöbalkens defi nition. Åkerholmar omfattas inte av biotopskyddsbestämmelserna<br />
i miljöbalken om omgivande mark delvis har överförts till annan markanvändning eller om<br />
den sammanlagda arealen överstiger 0,5 hektar. Skogsbacken anges dock som biotopskyddad<br />
åkerholme i den fördjupade översiktsplanen för Valbo Köpcentrum (södra delen).<br />
Nyckelbiotoper, naturvärden eller sumpskogar enligt Skogsstyrelsens inventeringar fi nns inte<br />
inom det föreslagna planområdet. Fördjupad översiktsplan identifi erade dock skogen mot<br />
skjutbanan som ”äldre barrblandskog”samt skogen mot E16 som ”äldre tallskog på moig mark”,<br />
se Figur 6:10. Skogsbryn inom det föreslagna detaljplaneområdet bedömdes som ”värdefulla<br />
skogsbryn i kulturlandskapet”. En del av marken mot Ängsbergs gård har tidigare använts för<br />
bete, se Figur 6:9. Betesmark är generellt sett en typ av mark som har höga naturvärden.<br />
Kända rödlistade arter fi nns inte utpekade inom den föreslagna detaljplanen (Artportalen 2012-<br />
01-19). Dock fi nns rödlistade arter i form av fåglar och växter i närområdet till detaljplanen.<br />
6.3.2. Konsekvenser<br />
Nollalternativet innebär fortsatt exploatering norr om Valsjöbäcken, men inte söder därom.<br />
Andelen hårdgjorda ytor och dagvattenmängden blir inte lika stor som vid exploateringsalternativet,<br />
vilket medför en potentiellt lägre risk för påverkan på vattendraget. Ytterligare markanspråk<br />
görs inte, så skogsbackar och brynzoner söder om Valsjöbäcken bevaras. Föreslagen trafi kplats<br />
byggs inte och Valsjöbäcken behöver inte kulverteras. Nollalternativet medför liten påverkan på<br />
naturvärden norr om Valsjöbäcken. Området är redan förberett för exploatering och har inga<br />
egentliga naturvärden kvar.<br />
Exploateringsalternativet innebär att skogsbackar, en åkerholmsliknande backe, brynzoner<br />
och mark som tidigare använts för bete kommer att tas i anspråk söder om Valsjöbäcken. Värden<br />
från området försvinner permanent, vilket bedöms som en stor lokal negativ konsekvens.<br />
Exploateringen medför en stor förändring för måttliga och lokala naturvärden.<br />
Tallskogen norr om IKEA närmast E16 kommer att glesas ut och minskar nästan helt i omfattning<br />
när gång- och cykelvägar samt ramper anläggs. Den negativa konsekvensen för naturmiljö<br />
bedöms som stor och lokal.<br />
Figur 6:9. En del av den mark som tas i anspråk för exploatering har använts för bete.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
49
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
50<br />
Borttagande av öppen mark, dungar och skog kan påverka de fågelarterna på så sätt att deras<br />
potentiella livsmiljö minskar. Den nya verksamheten kan även komma att orsaka störning för de<br />
rödlistade arterna. Konsekvenserna för de rödlistade arterna i omgivande mark är osäkra men<br />
bedöms som måttliga och lokala.<br />
Förutsättningarna för våtmarksberoende fåglar och fåglar knutna till det öppna jordbrukslandskapet<br />
försämras i exploateringsalternativet eftersom Valsjöbäcken idag utgör en vattenmiljö<br />
som periodvis är översvämmad. De negativa konsekvenserna av att översvämmad mark<br />
försvinner bedöms som måttliga. Föreslagna dagvattendammar kan på sikt få ett visst värde för<br />
naturmiljö och arter knutna till vatten.<br />
Delar av ett bifl ödet till Valsjöbäcken kommer att läggas igen på en sträcka av 240 meter och<br />
dras om via ett dagvattendike i östra delarna av planområdet. Igenläggningen innebär konsekvenser<br />
på individnivå för det växt- och djurliv på berörd dikessträcka, men inga allmänna<br />
intressen påverkas. Den negativa konsekvensen är lokal och bedöms som liten. Denna åtgärd<br />
ingår och prövas i Ansökan om tillstånd för vattenverksamhet.<br />
Valsjöbäcken kommer att kulverteras på en sträcka av 160 meter, vilket ingår och prövas i ansökan<br />
för tillstånd för vattenverksamhet. Därmed fi nns det risk för att man försämrar förhållanden<br />
för vattenlevande organismer, vilket inte stämmer överens med inriktningen i <strong>Gävle</strong> <strong>kommun</strong>s<br />
fi skeplan. MKB för vattenverksamhet anger att avsaknad av solljus i kulverten och förändrad<br />
bottensubstrat medför ett förändrat ekosystem med försämrade förutsättningar för återetablering<br />
av det idag existerade akvatiska livet. Kommunens ambition för Valsjöbäcken är istället<br />
att riva ut befi ntliga vandringshinder nedströms detaljplaneområdet. I MKB för vattenverksamhet<br />
anger Sweco att kulverten förses med ett lager av naturligt bottensubstrat i form av stenar<br />
i varierande storlek. Stenarna skapar lite turbulens och möjligör för vattenlevande insekter att<br />
ta sig uppströms. Kulverten utförs med en hylla ovan vattenlinjen som exempelvis uttrar kan<br />
nyttja. Den delen av Valsjöbäcken som inte kulverteras kommer att grävas om och utformas<br />
enligt dikesföretagets sektioner. Sweco bedömer att sammantaget (både under byggskede och<br />
efter färdigställandet) blir konsekvenserna av vattenverksamheten (kulvertering, rensning av<br />
markavvattningsföretag, broar mm) för fl ora och fauna små till måttliga. Dagvattenhanteringen i<br />
handelsområdet bedöms enligt Sweco inte ge en negativ påverkan på Valsjöbäcken. Dagvatten<br />
behandlas vidare i kapitel Mark och vatten.<br />
Valsjöbäcken kommer att passera genom handelsområdet med dess påverkan och störningar<br />
från trafi k och mäniskor, vilket är negativt för djurlivet. Vidare fi nns en stor risk för nedskräpning<br />
viket bedöms vara en stor negativ påverkan för både djur- och växtliv.<br />
6.3.3 Inarbetade åtgärder<br />
Befi ntlig träddunge i södra hörnet mot Ängsbergs gård sparas och träd planteras i planområdets<br />
södra del. Åtgärderna är i huvudsak ett skydd för gården och utblickarna mot handelsområdet,<br />
men den befi ntliga skogen har ett lokalt naturvärde.<br />
Detaljplanen anger att träd längs Valsjöbäckens fåra i huvudsak ska bevaras. Tallskog inom<br />
område reglerat som Natur ska bevaras. Dagvatten hanteras i enlighet med planens intentioner.<br />
Den sträcka av Valsjöbäcken som kulverteras är begränsad till 160 meter och utförs med naturlikt<br />
bottensubstrat och utterpassage. Dessa åtgärder är inarbetade i Ansökan om tillstånd för<br />
vattenverksamhet.
6.3.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
I exploatörens och <strong>kommun</strong>ens utformningsprogram anges följande åtgärder/ambitioner:<br />
Där tallarna kan sparas ska de vårdas med ett orört markskikt och med undvikande av körskador<br />
under byggtiden. Högre björkar längs bäcken sparas och stammas upp för att främja fri<br />
sikt genom området. Enstaka större, befi ntliga träd som idag står i skogsdungar i landskapet<br />
föreslås sparas för att ge karaktär.<br />
Bäckstråket Stråket längs bäcken utvecklas och lyfts fram som en tillgång i området. Bäckfåran<br />
ska bevaras med naturliga slänter och vitala träd. Vid rensning av bäckfåran ska det eftersträvas<br />
att vitala träd sparas på minst en sida av bäckfåran. Viss återplantering bör ske på den<br />
rensade sidan för att återskapa buskar och mindre träd i bäckfåran.<br />
Dagvattendammar inom området utformas med planterade vattenväxter, fl acka planterade slänter<br />
och med omgivande grönyta. Större, brantare släntpartier med sprängsten bör undvikas vid<br />
dammar och bäckslänter.<br />
Diken för dagvatten och omledning av den mindre bäcken kommer att påverka landskapet med<br />
långa perspektiv och relativt djupa diken. Det är viktigt att de nya slänterna planteras.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Stor hänsyn bör tas till övrig befi ntlig vegetation i det framtida detaljplanearbetet för handelsområdet.<br />
Generellt artrika områden som lövrika bryn, våtmarker och gamla träd bör särskilt beaktas<br />
och bevaras i största möjliga utsträckning i framtida projektering.<br />
Exploatören har ansvaret att inventera den åkerholmsliknande backe och de tidigare betesmarker<br />
vid Ängsbergs gård som omfattas av ny detaljplan. Detta bör ske vid planering av läge<br />
för fastigheterna görs. Exploatören står för eventuell ansökan om dispens från generellt biotopskydd<br />
hos länsstyrelsen.<br />
Den sträcka av Valsjöbäcken som kulverteras, bör begränsas i största möjliga utsträckning.<br />
Kulverten bör utföras med ljusinsläpp. Frågan hanteras genom Ansökan om tillstånd för vattenverksamhet.<br />
Kommunens ambitioner i fi skeplanen är också att riva ut befi ntliga vandringshinder nedströms<br />
detaljplaneområdet. Kompensationsåtgärder i form av våtmarker längs Valsjöbäcken bör utredas<br />
för att kompensera för minskad andel översvämmad mark.<br />
Se även rekommenderade åtgärder som anges under kapitel 6.5.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
51
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
52<br />
äldre tallskog på<br />
moig mark<br />
80<br />
Förklaring<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
Valbo<br />
köpcentrum<br />
Föreslagen detaljplan, tolkad yttre gräns<br />
Handel eller gata, tolkad gräns<br />
Natur, tolkad gräns<br />
Figur 6:10. Naturvärden inom planområdet.<br />
Valsjöbäcken (VG2)<br />
Ängsberg<br />
Sofiedal<br />
Valbo<br />
sportcentrum<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
äldre barrblandskog<br />
eventuell åkerholme<br />
Valbo<br />
Sportskytteklubb<br />
betesmark<br />
0 125 250 500 ± 750<br />
M
6.4 Friluftsliv<br />
6.4.1 Förutsättningar<br />
I anslutning till planområdet fi nns ett varierat landskap, vilket skapar förutsättningar för ett rikt<br />
friluftsliv. Här kan bland andra nämnas <strong>Gävle</strong> Fältrittklubbs ridanläggning med tillhörande fältrittbana<br />
och ridstigar (Figur 6:11 och 6:12), skjutbanor samt Gästrikeleden.<br />
Området runt <strong>Gävle</strong> Fältrittklubb anges i gällande översiktsplan som möjligt att utveckla för<br />
ridsportverksamhet, se Figur 4:2, område V.V.4. En ny fältrittbana har anlagts i tidigare elljusspår<br />
och det gamla elljusspåret är fl yttat. Söder om fältrittklubben ligger en skjutbana. Här kan<br />
man öva på skytte med både hagel- och kulvapen.<br />
Fältrittklubben och skjutbanan ligger utanför det föreslagna planområdet. Målpunkter för friluftslivet<br />
medför dock att människor har behov av att röra sig genom eller förbi planområdet för att<br />
nå exempelvis fältrittklubben eller skjutbanan. Mark och vägar inom planområdet används för<br />
promenader, joggingturer, svampplockning, jakt osv. Hela friluftsområdet har stor betydelse för<br />
de boende i Valbo och i <strong>Gävle</strong>.<br />
Det fi nns idag även en relativt nyanlagd ridväg som förbinder området vid <strong>Gävle</strong> Fältrittklubb<br />
med omgivningarna väster om väg 56. Ridvägen är cirka tre meter bred och grusbelagd. Den<br />
korsar Valsjöbäcken med en bro av limträbalkar, är cirka tre meter bred, har god bärighet och<br />
tar sig söderut längs med bäcken och vidare söder om handelsområdet. Ridvägen sandas eller<br />
plogas inte vintertid, enligt skyltar uppsatta i korsningspunkterna.<br />
6.4.2 Konsekvenser<br />
Nollalternativet innebär fortsatt exploatering norr om Valsjöbäcken, men inte söder därom.<br />
Ytterligare markanspråk görs inte och det område som används av friluftslivet blir i stort sett<br />
opåverkat jämfört med i dagsläget. Ängsbergsvägen bedöms dock få karaktär av gata och en<br />
annan funktion än idag. Vägen bedöms inte kunna nyttjas av friluftslivet i samma utsträckning,<br />
vilket är negativt. Ridstigarna kommer inte att ligga lika ostört placerade om den gällande detaljplanen<br />
byggs ut. Detta bedöms som en måttlig negativ konsekvens jämfört med nuläget.<br />
Exploateringsalternativet medför att Ängsbergsvägens funktion som ridstig och gång- och cykelstråk<br />
förändras. Vägen kommer att få karaktär av gata och bedöms inte användas av friluftslivet<br />
i samma utsträckning. Funktionen ersätts delvis av den planerade gång- och cykelbanan i<br />
norra delen av området, men området kommer inte längre ha karaktären av ett relativt naturligt<br />
Figur 6:11. Anlagd ridstig genom området. Till vänster Valsjöbäcken och till höger mark som tas i<br />
anspråk för ytterligare handel.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
53
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
54<br />
område. Gång- och cykelvägen regleras inte i detaljplanen utan genom nyttjanderättsavtal som<br />
upprättas mellan <strong>kommun</strong>en och exploatören. Den negativa konsekvensen bedöms som stor<br />
och lokal.<br />
Samma resonmang gäller för Valsjöbäcken som föreslås gå med öppen bäckfåra genom<br />
handelsområdet med delvis kulvertering. Detta medför att möjligheten att röra sig i natur längs<br />
ett vattendrag inte kvarstår på samma sätt som vid nollalternativet, vilket bedöms som en stor<br />
negativ konsekvens för det lokala friluftslivet. Nollalternativet medför visserligen att handel får<br />
byggas på hela norra sidan om Valsjöbäcken, men södra sidan av bäcken kommer fortsatt att<br />
upplevas som relativt naturlig. Byggrätten möjliggör också för IKEA att bygga ut varuhuset nära<br />
Valsjöbäcken och kulverten. Detta reducerar bredden för gång- och cykelförbindelsen förbi<br />
IKEA. Detta bedöms som en liten negativ konsekvens av exploateringsalternativet.<br />
För den som rör sig över väg 56 kommer förutsättningarna att förbättras med den föreslagna<br />
detaljplanen. En ny port föreslås under väg 56 för att fotgängare, cyklister och ryttare inte ska<br />
behöva korsa vägen i plan. Ridande kommer dock att behöva leda hästen genom porten. Den<br />
positiva konsekvensen bedöms som stor och lokal.<br />
Påverkan på friluftsliv bedöms till stor del bli indirekt eller kumulativ. Mer om detta beskrivs i<br />
kapitel 6.10 Indirekta och kumulativa effekter.<br />
6.4.3 Inarbetade åtgärder<br />
Detaljplanen reglerar gång- och cykestråk längs Valsjöbäcken genom området. Den befi ntliga<br />
gång- och cykeltunnel under E16 förlängs. En ny gång- och cykeltunnel anläggs under väg 56 i<br />
höjd med Sånkvägen. En fortsatt koppling från Ängsbergsvägen längs södra sidan av detaljplanen<br />
fram till gång- och cykelpassagen under väg 56 föreslås.<br />
6.4.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
Exploatörens och <strong>kommun</strong>ens utformningsprogram anger inga föreslagna åtgärder/ambitioner.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Inga ytterligare åtgärder föreslås.<br />
Figur 6:12. Fältrittklubben: vy mot nordväst och preliminärt läge för föreslagen ny trafi kplats.
6.5 Mark och vatten<br />
6.5.1 Förutsättningar<br />
Väg 56 går utmed Valboåsens östra sida upp till Mackmyra trafi kplats där E16 korsar åsen. Val-<br />
boåsen består av sand närmast markytan och grus på större djup. Närmast åsen består marken<br />
av grövre material såsom sand och grus. Öster om åsen är marken till större delen av fl ack och<br />
består av en fi nsedimentsyta med svallkappa. Gränsen mellan fi nt och grovt material ligger ca<br />
120 meter öster om väg 56. Här återfi nns fi nkorniga material med inslag av lager med silt och<br />
lera och andelen ökar när man rör sig österut. I höjd med Valsjöbäcken upphör fi nsedimenten<br />
och moränen kommer upp i dagen. Finsedimentsområdet öster om väg 56 täcks i regel av ett<br />
lager sand med en mäktighet på 2-3 meter. Underliggande fi nsediment av silt - lerig silt varierar i<br />
mäktighet, mellan 2-3 meter upp till 5 meter. Området lutar svagt österut, ned mot Valsjöbäcken.<br />
(WSPs PM Geohydrologi daterat 2012-09-21)<br />
I östra delen av området fi nns uppstickande kullar av blockrik morän. Här kan också fi nnas berg<br />
under markytan.<br />
I planområdet fi nns områden med dubbla grundvattennivåer. Den övre grundvattenytan har<br />
uppmätts på en nivå av ca +46 på fl era punkter, dvs ca 2-4 meter under markytan. Vid tidigare<br />
undersökningar har en nedre grundvattenyta påträffats på en nivå av +41 till +42, dvs ca 6-9<br />
meter under markytan. (WSPs PM Geohydrologi daterat 2012-09-21)<br />
Runt Valboåsen fi nns en sekundär skyddszon för vattentäkt (se Figur 6:13 och 6:14). Vattenskyddsområdet<br />
med tillhörande skyddsföreskrifter fastställdes den 12e maj 2006 av länsstyrelsen<br />
i <strong>Gävle</strong>borgs län. Området omfattar E16 samt delar av det område som är detaljplanelagt<br />
norr om det aktuella planområdet. Hela vattenförsörjningen för <strong>Gävle</strong>, Valbo och Hille baseras<br />
på uttag av grundvatten ur denna ås. Valboåsen är av SGU identifi erad som geologisk formation<br />
av nationell betydelse för vattenförsörjningen. Åsen är av klass 1 (mest värdefulla klassen)<br />
och där i grupp 2B (högt befolkningstryck). Vattenförekomsten (SE 672544-156524) uppfyller<br />
miljökvalitetsnormen God kvantitativ status 2015, men har ett undantag gällande miljökvalitetsnormen<br />
för kvalitet.<br />
Trafi kverkets arbetsplan omfattar utförandet av grundvattenskydd i form av bland annat täta diken<br />
utmed delar av E16 samt delar av det nya rampsystemet vid trafi kplatsen. Vid förlängningen<br />
av befi ntlig gång- och cykel tunnel kommer denna att tätas i samband med byggnation och vid<br />
Figur 6:13. Vy mot norr och rv 80. Tallridån ingår i skyddsområde för vattentäkt.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
55
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
56<br />
80<br />
Förklaring<br />
Förklaring<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
Valsjöbäcken<br />
Yttre skyddsområde, vattentäkt<br />
& & & & Markavvattningsföretag<br />
Föreslagen detaljplan, tolkad yttre gräns<br />
Handel eller gata, tolkad gräns<br />
Natur, tolkad gräns<br />
Valbo<br />
köpcentrum<br />
Ängsberg Ängsberg<br />
Sofiedal<br />
Valbo Valbo<br />
sportcentrum<br />
sportcentrum<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
Valbo Valbo<br />
Sportskytteklubb<br />
Sportskytteklubb<br />
0 250 500 ±<br />
750<br />
0 125<br />
250 500 750<br />
M<br />
Figur 6:14. Regleringar för mark och vatten inom det föreslagna detaljplaneområdet.
ny gång- och cykeltunnel under väg 56 kommer räcke och kantsten anläggas utmed väg 56. För<br />
vidare information se Trafi kverkets MKB för arbetsplanen.<br />
Ny detaljplan (dvs exploateringsalternativet) ligger utanför grundvattenmagasinets avgränsning<br />
samt utanför gränsen för tillrinningsområdet till grundvattenmagasinet. Nordöstra delen<br />
av föreslagen detaljplan ligger dock inom den sekundära skyddszonen som främst utgörs av<br />
postglacial sand. Resten av planområdet ligger utanför skyddszonen, på mark som enligt SGUs<br />
jordartsgeologiska karta består av glacial lera. Närmste uttagsbrunnen ligger ett fl ertal km nordost<br />
om föreslaget detaljplaneområde. (Sweco PM daterat 2012-09-13)<br />
I PM Geohydrologi (daterat 2012-09-21) anges att takdagvattnet från IKEA i föreslagen lösning<br />
infi ltrerar övre grundvattenytan, och att detta grundvatten i sin tur troligen strömmar norrut. För<br />
att klargöra grundvattenytans lutning i grundvattenmagasinet har Gästrike Vatten AB sektioner<br />
med avläsningsprovrör som placerats ut norr om planområdet. Det preliminära resultatet är<br />
svårbedömt och kan påverka verksamheter i planområdet (muntlig uppgift från Gästrike vatten).<br />
Slutgiltig rapport kommer att färdigställas under utställningstiden.<br />
Misstanke har uppkommit om att befi ntlig pumpstation för dagvatten vid planskild korsning E16<br />
och väg 56 i Valbo även pumpar grundvatten. I reviderat ”PM utökad hydrologiutredning pumpstation<br />
väg 80/56” är tolkningen av nederbörd, pumpning och nivåer är att grundvatten inte pumpas<br />
bort av pumpstationen, med den främsta motiveringen att grundvattennivåerna i åsen ligger<br />
lägre än vattengång för pumpstationen. Varifrån det vatten som trots allt pumpas (och som inte<br />
bedöms vara grundvatten) kommer är inte känt. I utredningen anges två tolkningar avseende<br />
varifrån detta vatten kan komma. En tolkning är att det är vatten som tillförs det grova materialet<br />
i vägkroppen som fördröjt kommer till pumpstationen. En annan tolkning är att det är vatten som<br />
ansamlas på lerlager (exempelvis övre grundvattenmagasinet) som fördröjt tillförs vägområdet<br />
och pumpstationen.<br />
Valsjöbäcken, som rinner genom området, är ett gammalt markavvattningsföretag. Bäcken<br />
(SE672488-156628 ) uppnår miljökvalitetsnormen God ekologisk status och God kemisk ytvattenstatus<br />
(exklusive kvicksilver) 2015. Länsstyrelsen i <strong>Gävle</strong>borgs län anger att näringsämnen<br />
kan utgöra ett problem i vattendraget. Valsjöbäcken har vid undersökning visat sig ha hög<br />
tillförsel av kväve från jordbruksmark inom avrinningsområdet. Strandskyddet för Valsjöbäcken<br />
är upphävt inom det område som omfattas av detaljplanen för Valbo Volymhandel från år 2006<br />
samt för den del av bäcken som är ett markavvattningsföretag.<br />
Jordbruket i dalgången och Ängsberg gård påverkas tidvis av översvämningar i Valsjöbäcken.<br />
Vid omfattande regn eller snösmältning så är delar av jordbruksmarken översvämmad och<br />
gårdens potatisodling har enligt uppgift också svämmat över, bland annat med dagvatten från<br />
dammen väster/söder om Mio.<br />
6.5.2 Konsekvenser<br />
Nollalternativet innebär att den gällande detaljplanen norr om Valsjöbäcken byggs färdigt.<br />
Det innebär att byggnader och hårdgjorda ytor norr om Valsjöbäcken, men inte söder därom.<br />
Dagvattenbildningen samt risk för påverkan på vattendraget blir mindre än i exploateringsalternativet.<br />
Den föreslagna trafi kplatsen anläggs inte, men vattenskyddsåtgärder utförs enligt Trafi<br />
kverkets antagna arbetsplan för utökat grundvattenskydd längs E16. Gällande detaljplan med<br />
tillhörande dagvattenhantering är redan prövad och godkänd i och med antagandet av befi ntlig<br />
detaljplan.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
57
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
58<br />
Exploateringsalternativet medför att avrinning från parkeringar, körytor och takytor kommer<br />
att skapa stora volymer av dagvatten. Dagvattnet (eventuellt med undantag från IKEAS takdagvatten)<br />
kommer att omhändertas lokalt varefter det leds till Valsjöbäcken. Sweco bedömer att<br />
föreslagen fl ödesutjämning medför att vattenfl ödet och nivåerna i Valsjöbäcken inte på något<br />
betydande sätt kommer att förändras på grund av dagvattenhanteringen inom det föreslagna<br />
planområdet. Dagvattensystemet inom planområdet är dimensionerat för normalfl öde samt för<br />
10-års fl öde. Reningseffekten för specifi ka regntillfällen är enligt Sweco svårbedömd och beror<br />
på ett fl ertal faktorer såsom, regnets karaktär, varaktighet, tid som förfl utit sedan föregående<br />
regntillfälle och efterföljande regntillfälle med mera. Reningseffekt i dammarna beräknas därför<br />
i Swecos utredningar som ett årsmedel. Förutsatt att parkeringsytor höjdsätts så att delar av<br />
dessa kan stå under vatten vid stora regn kan dessa ge en fl ödesutjämnande effekt. Sweco<br />
betonar att det är viktigt att marken höjdsätts så att dagvatten inte rinner ned mot Valsjöbäcken<br />
innan det har passerat genom planområdets lösning för lokalt omhändertagande av dagvatten.<br />
Ansökan om tillstånd för vattenverksamhet omfattar bland annat att Valsjöbäcken inom handelsområdet<br />
rensas till nivåer enligt markavvattningsföretaget. Inom det nya handelsområdet Valbo<br />
köpstad kommer Valsjöbäcken även att delvis kulverteras på en sträcka av 160 meter (kulvertens<br />
mått är 3x3 meter). I tillståndsansökan för vattenverksamhet anges att verksamheten har<br />
utformats (dimensionering av kulvert, brokonstruktion och omledning av bifl ödet) så att ingen<br />
förändring i vattenföringen eller ändrade vattennivåer sker. De hydrauliska beräkningarna visar<br />
att föreslagen kulvert inte kommer att påverka dämningssituationen. Verksamheten bedöms i<br />
ansökan inte medföra någon ökad översvämningsrisk i området. Åtgärderna kan enligt ansökan<br />
innebära att översvämningarna minskar något genom något bättre dräneringsförutsättningar i<br />
exploateringsalternativet.<br />
Enligt Swecos ”PM Svar på samrådsfrågor angående dagvattenhantering vid Valbo köpstad”<br />
bedöms alla beräknade föroreningshalter ligga under föreslagna riktvärden för dagvattenutsläpp<br />
till känslig recipient. Swecos bedömning är att ökningen av föroreningar inte kommer att<br />
försämra statusen i Valsjöbäcken. I PMet framgår även att utöver reningseffekten i dammarna<br />
kommer lösningar för lokalt omhändertagande av dagvatten t.ex. avrinning längs gröna ytor,<br />
perkolationsmagasin under mark(makadamfyllda) att reducera föroreningsinnehållet ytterligare<br />
jämfört med Swecos beräkningar. Effekten är dock enligt Sweco svårbedömd. Föreliggande<br />
MKB bedömer att påverkan på Valsjöbäcken blir negativ och liten till måttlig beroende på hur väl<br />
dagvattensystemet kan hantera kraftigare regn är 10-årsfl öden.<br />
Figur 6:15. Externhandel genererar en stor del personbilstransporter, vilket kräver parkeringsyta<br />
som i sin tur genererar dagvatten.
Dammen bakom MediaMarkt kommer att få minskad tillrinning när dagvatten från E16 istället<br />
leds som nya dagvattendammar i östra delen av planområdet. Förändringen innebär enligt<br />
Sweco att risken för översvämning av jordbruksmark och potatislandet minskar. Detta bedöms<br />
som en måttlig positiv och lokal konsekvens.<br />
Samtidigt som påverkan via dagvatten ökar kan minskad näringsbelastning från jordbruksmark<br />
medföra positiva förändringar i Valsjöbäcken. När jordbruksmarken tas ur drift upphör en del av<br />
det näringsläckage som bedöms pågå idag. Detta bedöms som en liten positiv konsekvens.<br />
Moränmarken inom området ger goda förutsättningar för grundläggning. Inom låglänta delar<br />
norr om Valsjöbäcken krävs förstärkningsåtgärder för grundläggning för att stabilisera lerjordar<br />
med dålig bärighet och för att höja kvartersmarken över den högsta översvämningsnivån. Leroch<br />
siltmarken är mycket tjälfarlig och har ställvis låg hållfasthet nära markytan.<br />
Ramperna för trafi kplatsen måste överbrygga Valsjöbäcken och riskerar därmed att påverka<br />
vattendraget på ett negativt sätt. Arbete bedöms bli aktuellt både inom vattenområde och inom<br />
den strandskyddade zonen. Trafi klösningen medför en förlängning av befi ntlig trumma.<br />
Exploateringsalternativet medför en ökad risk för negativ påverkan på grundvattnet i form av<br />
föroreningar eftersom trafi ken inom skyddsområde för vattentäkt kommer att öka. Den delen av<br />
planområdet som ligger inom tillrinningsområdet för grundvattenmagasinet är dock liten enligt<br />
Sweco, se vidare endan. I detaljplanen fi nns inga vattenskyddsåtgärder föreskrivna för det nya<br />
handelsområdet, detaljplanen hänvisar istället till ”skyddsföreskrifter för grundvattentäkten i<br />
<strong>Gävle</strong>-Valboåsen”. Ny trafi kplats ligger inom vattenskyddsområdet. Trafi kverket utför vattenskyddsåtgärder<br />
vid trafi kplatsen, för vidare information se Trafi kverkets MKB.<br />
I Swecos ”PM förtydligande till svar på samrådsyttrande” står att med tanke på nyexploateringens<br />
ringa storlek inom området som består av sand förväntas de planerade hårdgjorda ytorna<br />
ej på något betydelsefullt negativt sätt påverka grundvattenbildningen. Vidare skriver Sweco<br />
att med tanke på att området ligger utanför tillrinningsområdet till grundvattenmagasinet i åsen<br />
bedöms inte åsen som grundvattenförekomst kunna påverkas negativt av den planerade verksamheten.<br />
Valsjöbäcken antas, i alla fall ställvis, står i kontakt med det underliggande grundvattenmagasinet.<br />
Sweco bedömer riskerna med dagvattenhantering som ringa, detta med tanke på<br />
Figur 6:16. Typsektion genom Valsjöbäcken mitt i handelsområdet. Illustrationen redovisar<br />
möjlig utformning av grönzonen kring vattendraget och längsgående gång- och cykelväg samt<br />
anslutning till omgivande parkeringsytor. (Källa: Sweco)<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
59
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
60<br />
den planerade hanteringen av dagvatten inom planområdet (där allt vatten efter det har omhändertagits<br />
lokalt återförs till Valsjöbäcken) samt det faktum att grundvattenmagasinet i åsen här<br />
dräneras till bäcken och inte tvärtom.<br />
Det takvatten som genereras från IKEAs byggnad kommer eventuellt att, efter uppsamling, tilllåtas<br />
perkolera direkt ner i sandmaterialet. Om detta inte sker kommer takvattnet att ledas till<br />
fördröjningsmagasin och sedan ut i Valsjöbäcken.<br />
Avseende riskbedömning för föroreningar anser Sweco att med hänsyn taget till de verksamheter<br />
som redan pågår inom vattenskyddsområdet måste eventuella risker som den planerade<br />
nyexploateringen kan medföra relativt sett vara mycket små.<br />
Vid en eventuell etablering av en drivmedelstation i handelsområdet kommer skydd för grundvattnet<br />
att regleras i anmälan enligt miljöbalken och i bygglovet. En riskbedömning avseende<br />
person- och samhällsrisk har gjort för drivmedelsstationen (se vidare kapitel 6.8) där WSP bedömer<br />
att kombinationen av mindre behov av trafi karbeten och få transporter generellt innebär<br />
en låg olycksfrekvens. Ingen riskanalys för omgivande natur, grundvatten och ytvattenmiljöer<br />
har tagits fram avseende eventuell olycka med farligt gods eller läckage från drivmedelstationen.<br />
För hårdgjorda ytor inom handelsområde kommer dagvattnet att samlas upp och omhändertas<br />
lokalt. Om föroreningar vid en olycka skulle komma ut i omgivande vattendrag eller ner i<br />
grundvattenmagasin blir konsekvenserna stora.<br />
Sammanfattningsvis fi nns risk för att vattenkvaliteten i Valsjöbäcken påverkas negativt genom<br />
ökade dagvattenutsläpp från de ytor som hårdgörs inom detaljplaneområdet. Det fi nns en risk<br />
att vattendraget tillförs slam och tungmetaller, vilket skulle kunna medföra negativ påverkan på<br />
bäckens växt- och djurliv. Den ökade trafi kmängden i planområdet innebär en potentiell ökning<br />
av mängden föroreningar som når Valsjöbäcken. Swecos bedömningar är bland annat att deras<br />
föreslagna dagvattenlösningen ger reningseffekterna och fördröjning som medför att vattenkvalitén<br />
och vattenfl ödena inte påverkas i någon större grad i Valsjöbäcken. Den åtgärder som<br />
Figur 6:17. Typsektion genom Valsjöbäcken i södra delen av handelsområde vid passage mellan<br />
Mio och ny handelsbyggand. Illustrationen redovisar möjlig utformning av grönzonen kring<br />
vattendraget och gång- och cykelväg. (Källa: Sweco) Swecos sektion är kompletterad med grå<br />
yta som illustrerar ungefärlig höjd (11 m resp. 12 m) för omgivande byggander.
ingår i ansökan för tillstånd för vattenverksamhet i form av återställande av normalsektionerna<br />
i dikningsföretaget och därmed minska risken för översvämningar i Valsjöbäcken bedöms vara<br />
en positiv konsekvens för Ängsbergs gård som tidigare haft problem med översvämningar från<br />
vattendraget. Att Trafi kverket leder om dagvattnet till de nya dagvattendammarna medför att<br />
befi ntlig dagvattendamm söder/väster om Mio avlastas och risken för översvämningar av denna<br />
bedöms minska vilket också är en positivt för Ängsbergs gård. Hur stora fl öden planområdet<br />
kan klara av innan orenat dagvatten rinner i Valsjöbäcken framgår inte i Swecos utredningar.<br />
Utifrån detta bedöms expolateringsalternativet medföra en måttlig till eventuell stor påverkan på<br />
ytvatten beroende på hur stora fl öden dagvattenlösningen klara med bibehållen reningseffekt<br />
samt hur en eventuell olycka eller läckage vid drivmedelstationen hanteras.<br />
Den sammantagna risken för påverkan på grundvattenmagasinet bedöms som måttlig till eventuellt<br />
stor beroende bland annat på grundvattenströmningarna norr om detaljplanen ser ut (om<br />
IKEAS takvatten kan infi ltrera). Vidare beror påverkan på hur en föreslagen dagvattenlösning<br />
kan hantera en eventuell olycka eller läckage vid en eventuell drivmedelstationen. Föroreningar<br />
från en olycka eller ett läckage från drivmedelstationen kan medföra mycket stora konsekvenser<br />
för omgivande mark, ytvatten och speciellt grundvattenmagasin. Befi ntlig riskutredning<br />
har delvis behandlat frågan avseende transporter av farligt gods till bensinstationen, men inga<br />
åtgärder för att minska risken för naturmiljön och grundvattnet har redovisats.<br />
6.5.3 Inarbetade åtgärder<br />
Dagvattendammar anläggs för rening och fl ödesutjämning av dagvatten från parkeringsytor<br />
och gator i området. Riktvärden framtagna av riktvärdesgruppen ska klaras. Målsättningen är<br />
att Valsjöbäcken inte ska påverkas negativt av halter i det utgående renade vattnet. Föreslagen<br />
dagvattenhantering för området är också anpassad, så att fl ödena i Valsjöbäcken inte ska öka.<br />
Takvatten anses vara rent och behöver bara fördröjas eller infi ltreras.<br />
Ytor för parkering utförs med minst 5% exklusive bäckfåran grönytor för att ta möjliggöra<br />
hanteringen av dagvattnet. Vidare ska parkeringsplatsen vara uppbyggd med växtbäddar och<br />
dränerande asfalt. För parkeringarna föreslås också ett antal dagvattenbrunnar för att kunna ta<br />
hand om vattnet vid mycket kraftiga regn. Dagvattenbrunnarna kommer även att utgöra ett säkerhetssystem.<br />
Efter passage genom dessa system leds vattnet vidare mot dagvattendammar i<br />
östra delen av området. Särskild oljeavskiljning kan behövas för delar av dagvattnet.<br />
Takvatten från IKEA:s byggnad infi ltreras i mark eller leds via öppna dagvattendiken mot Valsjöbäcken.<br />
Eventuellt kan takvatten som samlas i in fördröjningsdamm användas som branddamm.<br />
Byggnader inom området har en lägsta angiven höjd för dränerande ingrepp som skydd mot<br />
översvämningar.<br />
Rensning av markavvattningsföretaget föreslås för att öka fl ödet genom området och minska<br />
risken för översvämningar.<br />
Dagvatten från Trafi kverkets vägar leds till området öster om IKEA-huset där vattnet renas och<br />
fördröjs i den nya dammen. Detta avlastar befi ntlig dagvattendamm väster/söder om MIO och<br />
Media Markt.<br />
Dagvattenhanteringen ska anmälas till Samhällsbyggnad <strong>Gävle</strong> enligt Miljöbalken och bygglov<br />
ges först när daggvattenhanteringen är godkänd. Tillstånd krävs för grundläggning och dagvattenlösningar<br />
inom den sekundära zonen för vattentäkten. Plankartan anger även att bygglov<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
61
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
62<br />
och marklov inom skyddsområde för vattentäkt samt inom område för drivmedelstation får<br />
endast ges under förutsättning att grundvattenskydd fi nns.<br />
Risk för översvämning vid Ängsbergs gård behandlas i Ansökan om tillstånd för vattenverksamhet.<br />
6.5.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
Exploatörens och <strong>kommun</strong>ens utformningsprogram anger inga föreslagna åtgärder/ambitioner.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Tydliga krav bör ställas på entreprenören för att minimera riskerna för ett utsläpp under byggtiden.<br />
Behovet av åtgärder som skydd för grundvattnet eller geotekniska förstärkningsåtgärder<br />
utreds vidare vartefter plan och projektering klarnar och prövas enligt miljöbalken.<br />
Viktigt att dagvatten från drivmedelsstationen samlas upp och leds till ett dagvattensystem som<br />
vid olycka kan stängas. Dagvattensystemet vid drivmedelstationen bör även dimensioneras för<br />
att klara de utsläpp som kan ske vid en olycka med farligt gods (drivmedel). Vid en ev. etablering<br />
av drivmedelsstation bedöm det i samband med anmälan enligt miljöbalken krävas en<br />
riskanalys avseende påverkan på vattenskyddsområdet.<br />
Målsättningen bör vara att de tekniska lösningarna i största möjliga utsträckning undviker arbete<br />
i vatten och ger en fri strandremsa längs Valsjöbäcken.<br />
Det är viktigt att säkerställa sekundära avrinningsvägar för vattnet vid kraftiga regn. Höjdsättningen<br />
av området görs så att parkeringsytorna inte riskerar att avvattnas mot Valsjöbäcken.<br />
Ansökan enligt miljöbalken göras till Samhällsbyggnad <strong>Gävle</strong> för beslut om slutlig lösning och<br />
krav på uppehållstider och kontrollprogram.<br />
I Swecos MKB vattenverksamhet för Valsjöbäcken anges fl ertalet åtgärder som bör beaktas i<br />
den fortsatta arbetet. Bland annat rekommendationer om anläggningstid och val av utförande.<br />
Vidare anges att en ekologiskt fungerande zon utmed Valsjöbäcken skulle vara bra både för naturmiljön<br />
och landskapsbilden samt för att minska risken för skred och erosion. Framkomlighet<br />
för maskiner för rensning av bäcken i driftskedet ska vara möjlig. Sweco gör även den preliminära<br />
bedömningen att ett antal huvudsakliga områden komma att behandlas inom egenkontrollen<br />
avseende planerade vattenarbeten. Bland annat nämns egenkontroll för tillståndsuppföljning,<br />
skydds- och saneringsutrustning, driftrutiner, grumling av Valsjöbäcken (program för okulär<br />
kontroll av spridning till vatten nedströms samt av funktion hos planerade begränsningsåtgärder<br />
avseende grumling och erosion, placering av schaktmassor), rensning av vattendraget, svackdiket<br />
och kulverten inklusive hyllan under driftskedet (rutiner för besiktning och ev. åtgärder).<br />
Åtgärder som har diskuterats men avfärdats tidigare<br />
En bypass från Valsjöbäcken vid höga vattenstånd har i ett tidigt skede diskuterats. Åtgärden<br />
har avfärdats i ansökan om tillstånd för vattenverksamhet.
6.6 Hållbar utveckling och naturresurser<br />
6.6.1 Förutsättningar<br />
En hållbar utveckling är en samhällsutveckling som tillgodoser dagens behov utan att äventyra<br />
kommande generationers möjlighet att tillgodose sina behov. Hållbarhet gäller socialt, ekonomiskt<br />
och ekologiskt. Ett viktigt mål och en stor utmaning i en hållbar utveckling är att minska<br />
människans påverkan på klimatet. Vägtrafi ken står för en stor andel av utsläppen av koldioxid,<br />
den gas som bidrar till klimatpåverkan. För att motverka ökningen av vägtrafi kens klimatpåverkan<br />
är omställning till andra bränslen och åtgärder för ett hållbart resande av största vikt.<br />
Enligt miljöbalken ska mark- och vattenområden användas för det ändamål de är bäst lämpade<br />
för med hänsyn till beskaffenhet, läge och föreliggande behov. Närområdet till den föreslagna<br />
detaljplanen präglas idag av handelsetableringar på både norra och södra sidan av E16. Det<br />
befi ntliga Valbo Köpcentrum utgör ett av regionens viktigaste handelscentrum och ligger väl<br />
placerat i direkt anslutning till knutpunkten mellan E16 och väg 56. Planområdet hyser även<br />
jordbruk och friluftsrelaterad verksamhet, vilket medför att tydligt motstående intressen måste<br />
samsas i området. Läget för handel är prövat i FÖP och nuvarande ÖP för <strong>Gävle</strong> <strong>kommun</strong>.<br />
6.6.2 Konsekvenser<br />
Nollalternativet innebär ett ytterligare tillskott av externhandel i området norr om Valsjöbäcken,<br />
men inte söder därom. Ytterligare handel medför ökad trafi k och motverkar delvis en hållbar<br />
utveckling. Alternativet är dock mindre omfattande än exploateringsalternativet, vilket bedöms<br />
medföra något mindre regional trafi kökning, ett mindre ianspråktagande av naturresurser och en<br />
något mindre påverkan på en hållbar utveckling.<br />
Handelsetablering enligt exploateringsalternativet medför att området utökas med ytterligare<br />
externhandel, vilket genererar både besöks- och leveranstrafi k, se Figur 6:15 Detta innebär en<br />
ökad miljöbelastning och klimatpåverkan samt motverkar en hållbar utveckling, vilket bedöms<br />
som en negativ och global konsekvens. Framtidens bilar kan till viss del antas drivas via alternativa<br />
bränslen och ha mer bränslesnåla motorer än i dagsläget, men faktum kvarstår att handelsområdet<br />
ligger dryga milen från <strong>Gävle</strong> och besökstrafi ken kommer att domineras av personbilar.<br />
I upprättad utredning (Bo Noborn, 2010) beräknas att trafi ken i området kommer att öka med<br />
3500 trafi krörelser per timme. Transporterna bedöms delvis utgöras av korta transporter mellan<br />
den norra och södra sidan av E16 och de olika handelsområdena i Valbo, vilket i sin tur medför<br />
att motorerna inte är uppvärmda och utsläppen blir därför något högre. Tidigare utredningar har<br />
bedömt att den totala trafi kökningen i <strong>kommun</strong>en, orsakad av handelsetableringen i Valbo, bedöms<br />
medföra en ökning av koldioxidutsläppen med ca 0,5 %. Ökad trafi k medför ökade utsläpp<br />
och ökad påverkan på klimatet, vilket bedöms som en negativ och global konsekvens.<br />
<strong>Gävle</strong> <strong>kommun</strong> har identifi erat att ytterligare områden för handel behövs och den planerade<br />
etableringen genomförs i direkt anslutning till redan etablerad handel. Istället för att trafi kströmmar<br />
riktas åt fl era håll, fortsätter den handelsrelaterade trafi ken att koncentreras till Valbo, vilket<br />
medför en mindre påverkan på klimatet än om <strong>Gävle</strong> <strong>kommun</strong> valt att etablera handel på annan<br />
plats. Besök hos fl era företag kan kombineras i en och samma resa. Detta bedöms som en positiv<br />
och global konsekvens. Större handelsenheter medför också färre godstransporter jämfört<br />
med mindre och mer utspridda butiker och ger möjlighet för framtida samtransporter.<br />
En hållbar utveckling handlar också om sociala och ekonomiska aspekter och där lokala ar-<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
63
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
64<br />
betstillfällen är en viktig parameter. Detaljplanens genomförande leder till ökad konkurrens<br />
inom handelssektorn. Detaljplanen bedöms medföra fl er arbetstillfällen i Valbo, men även risk<br />
för bortfall av arbetstillfällen inom närliggande orter eller <strong>kommun</strong>er. Inom hela planområdet<br />
bedöms det fi nnas cirka 275-325 arbetstillfällen, vilket är en viktig aspekt såväl regionalt som<br />
lokalt. Fler människor i arbete bedöms som en stor positiv konsekvens.<br />
Själva anläggandet tar i anspråk jordbruksmark, vilket motverkar en hållbar utveckling eftersom<br />
mark som kan användas för att producera mat eller energi tas ur drift. Jordbruksmark som<br />
naturresurs försvinner och blir svår att återställa. Möjligheten till närproducerad mat försvinner<br />
också delvis från området. Föreslagna byggnader, gator och trafi kplats kräver naturresurser och<br />
energi under både byggfasen och driftskedet. Sammantaget bedöms de negativa konsekvenserna<br />
som stora.<br />
6.6.3 Inarbetade åtgärder<br />
Inga.<br />
6.6.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
I exploatörens och <strong>kommun</strong>ens utformningsprogram anges följande åtgärder/ambitioner:<br />
Inom området ska fi nnas säkra och trygga gångstråk och cykelstråk som förbinder entreer,<br />
busshållplatser och större GC-stråk utanför området.<br />
Två busshållplatser ska anläggas i området. Hållplatserna ska utformas med vindskydd och<br />
anslutas till större gångstråk.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Ytterligare busshållplatser inne i handelsområdet är önskvärt då det är ett avstånd på ca 400<br />
meter mellan södra delen av handelsområdet och de nya busshållplatserna som är illustrerade<br />
utmed lokalgatan. Ett avstånd till närmsta busshållplats på upp emot 400 meter kan medföra att<br />
besökare drar sig för att åka buss till området då tillgängligheten till buss endast är god i norra<br />
delarna av handelsområdet.<br />
Kollektivtrafi ken kan behöva anpassas så att fordonen möjliggör resor med skrymmande varor<br />
(jämför bussar till och från fl ygplatser). Här fi nns också möjlighet för lokala företag att nischa sig<br />
inom service och transport. Likaså fi nns möjlighet för försäljare att erbjuda hemtransport (jämför<br />
med exempelvis IKEA:s hemleveranser).<br />
Kloka materialval och en tydlig miljöprofi l för området skulle kunna medföra positiva konsekvenser<br />
som delvis väger upp de negativa konsekvenserna av planförslaget. Valet av material,<br />
energikällor samt utformningen av parkeringsytor avgör också graden av påverkan.<br />
<strong>Gävle</strong> <strong>kommun</strong> bör sträva efter att förnyelsebara energikällor används och att överskott av kyla<br />
eller värme kan återanvändas inom planområdet.
6.7 Intilliggande verksamheter<br />
6.7.1 Förutsättningar<br />
Närområdet präglas idag av handelsetableringar på både norra och södra sidan av E16. Det<br />
befi ntliga Valbo Köpcentrum utgör ett av regionens viktigaste handelscentrum och ligger väl<br />
placerat i direkt anslutning till knutpunkten mellan E16 och väg 56. I direkt anslutning till den<br />
föreslagna detaljplanen fi nns även jordbruk och friluftsrelaterad verksamhet, vilket medför att<br />
tydligt motstående intressen måste samsas i området. Kommunen, Trafi kverket och exploatören<br />
KF fastigheter har under utredningstiden träffats representanter för intilliggande verksamheter.<br />
Vid dessa kontakter har påverkan på deras verksamheter diskuterats.<br />
Område för ny detaljplan ingår i dagsläget i ett sammanhängande jordbrukslandskap öster om<br />
väg 56. Här fi nns ett fåtal större jordbruk och några mindre. Planförslaget berör direkt ca 10 ha<br />
och indirekt ca 20 ha jordbruksmark kring Ängsbergs gård. Gården består idag av 80 ha jordbruksmark<br />
och 200 ha skog. Driften består av mjölkproduktion med 50 st mjölkkor och 100 st<br />
ungdjur, totalt motsvarande 95 djurenheter. Gården bedriver även spannmåls- och potatisodling.<br />
Bestämmelserna om utevistelse och bete fi nns i djurskyddsförordningen och Jordbruksverkets<br />
föreskrifter (som bygger på djurskyddsförordningen). Huvudregeln är att nötkreatur ska vistas<br />
utomhus under sommaren. Djur för köttproduktion ska vara på bete eller på annat sätt vistas<br />
ute hela dygnet, under en sammanhängande tidsperiod på 60 dygn (i <strong>Gävle</strong>borgs län) som ska<br />
infalla någon gång mellan 1 maj- 15 oktober. För mjölkkor gäller att varje djur ska komma ut på<br />
bete minst sex timmar varje dygn. Minst 80 procent av arealen i betesfållan ska ha ett växttäcke.<br />
Om djuren får beta under hela dygnet får det högst vara:<br />
• 7 mjölkkor per hektar om betestiden är 2 månader<br />
• 6 mjölkkor per hektar om betestiden är 3 månader<br />
• 5 mjölkkor per hektar om betestiden är 4 månader<br />
I <strong>Gävle</strong>borgs län är det är inte möjligt att dela upp betestiden på fl era perioder med hjälp av<br />
betesplan. I <strong>Gävle</strong>borgs län ska djuren hållas på bete i minst 2 månader under perioden 1 maj<br />
- 1 oktober. Betesperioden ska vara sammanhängande i 2 månader varav minst 1 månad ska<br />
infalla under perioden 1 juni- 31 augusti.<br />
Länsstyrelsen i <strong>Gävle</strong>borgs län har bedömt att det behövs ett skyddsavstånd mellan handeln<br />
och jordbrukets brukningscentrum på minst 200 m. <strong>Gävle</strong> <strong>kommun</strong> bedömer att ett kortare<br />
skyddsavstånd än 200 meter kan tillämpas, eftersom angivna 200 meter är anpassat till bostä-<br />
Figur 6:18. Valbo sportskytteklubb har skjutbanor för både kula och hagel.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
65
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
66<br />
80<br />
Förklaring<br />
Ytterhärde<br />
56<br />
Valsjöbäcken<br />
Föreslagen detaljplan, tolkad yttre gräns<br />
Handel eller gata, tolkad gräns<br />
Natur, tolkad gräns<br />
Valbo<br />
köpcentrum<br />
SKYDDSZON<br />
RADIE 200M<br />
Ängsberg<br />
Sofiedal<br />
Figur 6:19. Verksamheter i anslutning till det föreslagna planområdet.<br />
Valbo<br />
sportcentrum<br />
<strong>Gävle</strong><br />
Fältrittklubb<br />
SÄKERHETSZON<br />
RADIE 250M<br />
Valbo<br />
Sportskytteklubb<br />
0 125 250 500 ± 750<br />
M<br />
verksamhet<br />
skyddszon till gödselbrunn eller säkerhetszon<br />
skjutbana<br />
gödselbrunn<br />
förslag till nytt läge för skjutbana
der, skolor och andra mer känsliga verksamheter. Avståndet i gällande detaljplan från närmaste<br />
handelsbyggnad (Mio, Media Markt mfl ) är ca 40 meter till åkermark/betesmark. De föreslagna<br />
skyddsavstånden i det nya planförslaget är cirka 130 meter mellan byggrätt (framtida byggnad)<br />
och gödselplats samt cirka 150 meter mellan byggrätt och ladugård.<br />
Söder om planområdet och öster om Ängsbergs gård ligger Valbo sportskytteklubb med skjutbanor<br />
för både kulvapen och hagel. Här fi nns skjutbanor med viltmål, skeet- och trapbanor. Här<br />
fi nns också en jaktstig. Sportskytteklubben har ett hundratal medlemmar. Den huvudsakliga<br />
skjutriktningen är mot nordost. Norr om anläggningen fi nns ett skyltat skyddsavstånd på 250<br />
meter. Skjutstationerna kommer att fl yttas, se blå markering i fi gur 6:19. Delvis nya skjutriktningar<br />
erhålls och nytt skyddsavstånd illustreras i fi gur 6:19. Bullervallar läggs i grönzonen mellan<br />
verksamheterna i nordöstra hörnet av planområdet. Naturvårdsverket har allmänna råd om<br />
buller från skjutbanor (NFS 2005:15). Riktvärden för handel eller arbetslokaler fi nns inte i NFS<br />
2005:15.<br />
I östra delen av programområdet ligger <strong>Gävle</strong> Fältrittklubb. Området benämns V.V.4 i Översiktsplan<br />
för <strong>Gävle</strong> <strong>kommun</strong>, se Figur 4:2 och 6:19. Klubben har uppstallning av hästar, ridskola<br />
och anordnar tävlingar, kurser och uteritter. Här fi nns stall, ridhus, utomhusmanege och en<br />
fältrittbana, se Figur 6:20. Terrängbanan är fl yttad till läget för det tidigare elljusspåret öster om<br />
anläggningen. Ängsbergsvägen nyttjas dagligen av privatryttare och av lektionsgrupper någon<br />
gång i månaden. Vägen är en viktig länk till ridstigar söderut. Ängsbergsvägen nås idag via en<br />
nyanlagd ridstig längs Valsjöbäcken. Privatryttare ansluter även till området runt Sofi edal från<br />
Tavlan och Mackmyra och passerar då väg 56 eller E16.<br />
6.7.2 Konsekvenser<br />
Nollalternativet innebär fortsatt etablering av externhandel i området norr om Valsjöbäcken.<br />
Området är redan planlagt och i anspråktaget. Redan den gällande detaljplanen riskerar att påverka<br />
förutsättningarna för intilliggande verksamheter på ett negativt sätt, men konsekvenserna<br />
bedöms som måttliga jämfört med exploateringsalternativet. Nollalternativet medför en möjlighet<br />
till arrende av jordbruksmarken söder om Valsjöbäcken.<br />
Exploateringsalternativet innebär att mark bebyggs utöver det som redan är planlagt och delvis<br />
bebyggt norr om Valsjöbäcken. Den berörda jordbruksmarken ägs till större delen av Bergvik<br />
Skog och runt 12 ha arrenderades tidigare av Ängsbergs gård. Krav fi nns från Jordbruksverket<br />
avseende utomhusvistelse för bla köttdjur och mjölkkor. Den mark som idag nyttjas ligger nära<br />
brukningscentrum på gården och är därför lättskött med korta körsträckor och goda möjligheter<br />
Figur 6:20. Öster om planområdet ligger <strong>Gävle</strong> Fältrittklubb med byggnader, hagar och fältrittbana.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
67
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
68<br />
till tillsyn av betande djur. För nötkreatur avsedda för köttproduktion fi nns möjlighet, om man hit-<br />
tar mark för arrondering, att köra djuren till ägor längre från gården. Detta medför dock ett extra<br />
arbete när djuren släpps ut och när de ska hämtas hem samt vid tillsyn och skötsel. Transporterna<br />
kan även antas medföra stress för djuren. För mjölkkor som dagligen behöver mjölkas är<br />
utlokalisering längre ifrån gården svår. Marker för bete nära gården/där mjölkning sker är en<br />
viktig förutsättning för mjölkproduktionen. Ängsbergs gård har i omgångar förlorat arrendemark<br />
både norr och söder om Valsjöbäcken på grund av den planerade exploateringen. Konsekvenserna<br />
för gårdens ekonomi och drift bedöms som stora och svåra att åtgärda. Eftersom det fi nns<br />
regler om exempelvis djurtäthet och spridningsareal för gödsel samt krav på utomhusvistelse<br />
för både köttdjur och mjölkkor riskerar de framtida driftsmöjligheterna för Ängsbergs gård att<br />
begränsas på grund av den planerade exploateringen söder om Valsjöbäcken.<br />
Jordbruket riskerar också att påverkas negativt av att skräp blåser in från handelsområdet<br />
på betesmark. Djuren riskerar att tugga i sig skräp och insjukna eller avlida. Skräp kan också<br />
förstöra maskiner eller foder, vilket kan medföra ekonomiska förluster för jordbruksföretaget. Detaljplanen<br />
föreslår därför ett stängsel där handelsområdet möter jordbruksmark för att minimera<br />
risken för negativa konsekvenser för det intilliggande jordbruket.<br />
Redan i dagsläget har Ängsbergs gård blivit störda av arrangemang som hållits på Valbo köpstad/centrum<br />
där bland annat helikopterturer och fyrverkerier förekommit. Störningen har skett<br />
för såväl boende som för djur. Risken för att antal störningar ökar i och med exploateringen<br />
bedöms som stor.<br />
Både <strong>Gävle</strong> Fältrittklubb och verksamheten vid Ängsbergs gård riskerar att komma i konfl ikt<br />
med den planerade handeln. Potentiella konfl ikter mellan handel och verksamheterna bedöms<br />
utgöras av allergirisk och problem med lukt från djur och gödselhantering. Expansion av verksamheterna<br />
eller förändrad gödselhantering bedöms försvåras eller bli omöjligt. För Ängsbergs<br />
gård medför planförslaget att avståndet mellan byggrätt för handel och gårdens gödselhantering<br />
runt 130 m, vilket medför att länsstyrelsens rekommenderade avstånd om 200 m inte klaras.<br />
Risk fi nns också att framtida krav på handel eller jordbruk påverkar verksamheterna negativt.<br />
Ängsbergs gård har idag problem med att Valsjöbäcken och södra dagvattendammen svämmar<br />
över vilket medför att dagvatten rinner in på deras ägor. Dessa aspekter hanteras under kapitel<br />
Mark och vatten.<br />
Föreslagen trafi kplats medför markanspråk i anslutning till <strong>Gävle</strong> Fältrittklubb, vilket är negativt.<br />
Den nya trafi kplatsen med tillkommande ramper medför att fältrittklubbens nuvarande tillträdesväg<br />
försvinner och en ny väg måste anordnas, se vidare under kapitlet om Kumulativa konsekvenser.<br />
Tillfart till Fältrittklubben kan därmed underlättas, vilket kan medföra positiva konsekvenser.<br />
<strong>Gävle</strong> Fältrittklubb riskerar samtidigt att påverkas negativt av att de vägar som idag<br />
används av ryttare bryts eller får ökad trafi k, se kapitlet Friluftsliv.<br />
Valbo Sportskytteklubb bedöms kunna fortsätta med sin verksamhet på ungefär samma sätt<br />
som i dagsläget. Skjutbanorna får delvis nya riktningar och skyltade skyddsavstånd. Dagens<br />
funktioner kommer att fi nnas kvar, även om det ser lite annorlunda ut på fastigheten. I gränsen<br />
mot detaljplanen planeras bullervallar för att minska den potentiella störningen för handelsområdet,<br />
bullervallen regleras inte i detaljplanen utan regleras i avtal. Expansion av verksamheten<br />
norrut bedöms dock försvåras. På grund av exploateringsförslaget kommer Skytteklubben behöva<br />
lägga om sina skjutbanor och skyddsområdet för skjutbanan kommer i och med de ändrade
skjutbanorna att behöva utökas norrut och söderut. Skytteklubben kommer även få en annan<br />
väganslutning.<br />
Exploateringsalternativet medför att IKEA fl yttar från befi ntliga Valbo Köpcentrum norr om E16<br />
till den södra sidan. Det bedöms som troligt att en del företag kommer att framföra önskemål<br />
om att få fl ytta med IKEA, vilket får följdeffekter i befi ntligt centrum. Lediga lokaler skapas där<br />
företag inom delvis nya sektorer kan etablera sig. Lokalerna i gallerian är mindre och passar<br />
verksamheter som inte är så utrymmeskrävande. En upprustning av Valbo Köpcentrum pågår.<br />
Här kan man tänka sig fl era olika scenarier exempelvis att handel etableras som konkurrerar<br />
med stadskärnan i <strong>Gävle</strong> eller att man får svårt att fylla ut lokalerna pga företagen hellre vill<br />
etablera sig i de nya lokalerna runt IKEA. Man kan också tänkta sig att befi ntliga företag expanderar<br />
eller att mer perifera företag söker sig till gallerian.<br />
Bullerplank med höjden på 3 meter anläggas vid gränsen mot fastigheten Valbo-Ön 11:8. Idag<br />
fi nns en bullervall mellan den planerade handeln och bostadshuset. I detaljplanekartan anges<br />
även vilka riktvärden avseende buller som ska klaras i Valbo-Ön 11:8s tomtgräns.<br />
6.7.3 Inarbetade åtgärder<br />
Stängsel föreslås i detaljplanen runt de södra delarna av handelsområdet för att förhindra<br />
spridning av papper, plast och annat material som annars kan medföra negativa konsekvenser<br />
för intilliggande jordbruk. Bullerskyddsåtgärder för Valbo-Ön 11:8 samt riktvärden som måste<br />
uppnås vid tomtgräns.<br />
6.7.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
Exploatörens och <strong>kommun</strong>ens utformningsprogram anger inga föreslagna åtgärder/ambitioner.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Friskluftsintag (till byggnaderna närmast Ängsbergs gård) föreslås förläggas på norra sidan om<br />
huskropparna närmast Ängsbergs gård (gäller byggnader som ligger mer än 200 meter från<br />
större vägar).<br />
Fortsatt utredning om buller från skjutbanan och skydd för handel i form av bullervall föreslås.<br />
Upprustning av Valbo Köpcentrum norr om E16 pågår. Eventuella åtgärder bör övervägas för<br />
att ge en mångsidig och attraktiv handel där norra och södra sidan kompletterar varandra och<br />
integreras med omgivningen.<br />
I samband med MKB-processen har diskussioner förts med Ängsbergs gård. Ingenting har däremot<br />
beslutats och dialogen mellan exploatör och Ängsbergs gård fortsätter.<br />
Åtgärder som har diskuterats men avfärdats tidigare<br />
MKB-konsulten har förslagit att en utredning för att bedöma eventuella följdverkningar och indirekta<br />
konsekvenser i Valbo Köpcentrum norr om E16 är önskvärd.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
69
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
70<br />
6.8 Sociala aspekter<br />
6.8.1 Förutsättningar<br />
Tätorten Valbo ligger en dryg mil väster om <strong>Gävle</strong> och har vuxit fram kring byar, ett öppet jordbrukslandskap<br />
och den skogsklädda Valboåsen. Valbo beskrivs i Översiktsplan för <strong>Gävle</strong> <strong>kommun</strong><br />
som en attraktiv boendemiljö på lagom avstånd från staden.<br />
Planområdet och dess omgivningar domineras idag av Valbo samhälle och befi ntlig handel runt<br />
E16. Söder om riksvägen fi nns jordbruk och enstaka gårdar. E16 i östvästlig riktning samt väg<br />
56 i nordostlig riktning utgör tydliga barriärer. Handelsområdet norr om E16, <strong>Gävle</strong> Fältrittklubb,<br />
Valbo sportskytteklubb, Valbo sportfält och Sofi edalsskolan är viktiga målpunkter.<br />
Valbo Köpcentrum, på norra sidan av E16, är idag relativt väl integrerat med sin omgivning.<br />
Handelsområdet ligger i direkt anslutning till bostäder och trottoarer, gång- och cykelvägar samt<br />
gator leder till och från området. De delar av Valbo Köpstad som ligger söder om E16 är inte lika<br />
väl integrerade. Det fi nns i princip en tydlig väg att ta sig till området till fots eller med cykel och<br />
det är via den port som leder under E16. Området ligger längre ifrån bostäder och upplevs som<br />
avskärmat på grund av E16.<br />
6.8.2 Konsekvenser<br />
Nollalternativet medför att påbörjad exploatering norr om Valsjöbäcken avslutas. Exploatering<br />
sker enligt befi ntlig detaljplan. Inga verksamheter tillkommer söder om Valsjöbäcken.<br />
Ett nytt IKEA-varuhus enligt gällande standard ryms inte inom befi ntlig detaljplan. Eftersom<br />
dagens varuhus är för litet och inte uppfyller IKEA:s standard medför nollalternativet att IKEA<br />
söker andra ytor för etablering och omlokaliseras från Valbo, arbetstillfällen bedöms försvinna.<br />
Befi ntlig gång- och cykelstråk samt busshållplatser behålls. Ingen planskild korsning byggs vid<br />
väg 56.<br />
Exploateringsalternativet med handel enligt planförslaget skapar fl er arbetstillfällen i Valbo,<br />
vilket är en viktig social aspekt såväl regionalt som lokalt. Fler människor i arbete bedöms som<br />
en stor positiv social konsekvens. Arbetstillfällena bedöms kunna tilltala många åldersgrupper<br />
och människor med olika bakgrund. Det medför i sin tur att exploateringen kan medverka till<br />
Figur 6:21. I östra delen av planområdet ligger en port som är relativt trång och mörk och<br />
därmed kan upplevas som otrygg.
ett mer jämställt samhälle med högre mångfald. <strong>Gävle</strong>borgsregionen har idag hög arbetslöshet<br />
bland unga och fl er människor i arbete bedöms som en stor positiv regional konsekvens.<br />
Utbyggnaden av Valbo kan dock medföra att arbetstillfällen försvinner på annan ort, se vidare<br />
under kapitel Mellan<strong>kommun</strong>ala effekter.<br />
Externa handelsområden riskerar att bli som isolerade öar om de inte integreras med sin omgivning.<br />
Den planerade handelsetableringen möter en tydlig utmaning i form av barriären E16.<br />
Vägen delar idag tätorten Valbo och Valbo Köpcentrum på den norra sidan från etablerade<br />
företag på den södra sidan på ett mycket tydligt sätt. Utmaningen består också i att integrera<br />
handelsområdet i omgivande samhällsstruktur. Ytterligare en utmaning är att handelsområdet är<br />
ensidigt i sina funktioner och inte tillåter andra typer av verksamheter eller sociala åtgärder. En<br />
vidare syn på Valbo med kopplingar mellan bostäder, skola, arbeten osv kan medföra en bättre<br />
integrering och skapa ett mer mångsidigt samhälle. Valbo bör ses som en helhet av olika verksamheter<br />
som samspelar istället för att konkurrera med varandra. Lyckas man inte med dessa<br />
utmaningar riskerar detta att medföra negativa sociala konsekvenser.<br />
Målsättningen för planarbetet har varit en god tillgänglighet till handelsområdet med gång-,<br />
cykel- och kollektivtrafi k. Föreslagna gång- och cykeltunnlar medför en god tillgänglighet till de<br />
norra och södra delarna av handelsområdet samt mellan handelsområdet och bostäderna norr<br />
om väg 56. Detta bedöms som en måttlig, lokal positiv konsekvens.<br />
Detaljplanen medför att trafi kplatsen måste byggas om och att befi ntligt gång- och cykeltunnel<br />
under E16 behöver förlängas under föreslagen påfartsramp och lokalväg. Förlängningen av<br />
gång- och cykeltunneln under E16 medför att avsnitt där människor måste passera i gc-portar<br />
blir längre. Jämfört med nollalternativet så innebär exploateringsalternativet att tunnelsystemet<br />
förlängs med ca en tredjedel. Detta kan innebär en känsla av otrygghet under dygnets mörka<br />
timmar eller om det är lite folk i rörelse (se Figur 6:19). Detta bedöms som en lokal, negativ<br />
konsekvens.<br />
En storskalig miljö med stora parkeringsytor och långa gångavstånd innebär att det kan vara<br />
svårt att ta sig fram eller orientera sig i området, speciellt för vissa grupper exempelvis barn och<br />
äldre. Detta bedöms som en möjlig stor och lokal negativ konsekvens. God sikt och belysning<br />
samt avsaknad av fysiska hinder kan göra handelsområdet mer tryggt. Under kvällar och nätter<br />
kan den upplevda otryggheten vara större, särskilt vid busshållplatser, gångportar och gångoch<br />
cykelvägar. Externhandel fungerar inte som ett stadsdelscentrum, som även är en social<br />
träffpunkt och ofta har någon öppen pub eller restaurang när butikerna har stängt. Otrygghet<br />
bedöms som en negativ konsekvens. Den närliggande Fältrittklubben är en verksamhet som<br />
kan innebära att framförallt barn, unga och kvinnor väntar på bussen i området efter stängningsdags.<br />
Externhandel underlättar för bilburna kunder, men innebär begränsningar för den som är hänvisad<br />
till kollektivtrafi k och cykel för sina inköp. Detta innebär att om utbudet av varor minskar<br />
i närliggande stadsdelar eller orter försvåras vissa typer av inköp för hushåll/personer utan<br />
tillgång till bil. Externhandel motverkar på det sättet ett jämställt samhälle. I detaljplanen fi nns<br />
utrymme (ej reglerat) för två busshållplatser utmed lokalgatan i väster/norr om IKEA. Den del av<br />
handelsområdet som ligger söder om bäcken får sämre tillgänglighet till kollektivtrafi ken med ett<br />
avstånd på upp mot 400 meter till närmsta busshållplats.<br />
Detaljplanen medger att en drivmedelsstation anläggs vid infarten till Valbo köpstad. Detaljpla-<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
71
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
72<br />
nen anger ett krav på skyddsavstånd mellan lossningsplats för tankfordon vid drivmedelstationen<br />
och annan handelsbyggnad. En drivmedelsstation medför att det tillkommer transporter<br />
med farligt gas och farlig vätska på E16 och/eller väg 56 samt in i handelsområdet. I WSPs<br />
riskbedömning för detaljplanens (daterad 2012-10-19) bedöms transporterna på vägarna inrymmas<br />
i de beräkningar som gjorts för väg 56 och E16. Mängderna av farligt gods till en drivmedelsstation<br />
är små. Hastigheterna och behovet av trafi karbeten inom handelsområdet bedöms<br />
av WSP vara lägre än på väg 56 och E16. WSP menar att kombinationen av mindre behov av<br />
trafi karbeten och få transporter generellt innebär en låg olycksfrekvens.<br />
6.8.3 Inarbetade åtgärder<br />
I detaljplanen fi nns utrymme för busshållplatser utmed lokalgatan väster/norr om IKEA, men<br />
busshållplatserna i sig är inte reglerade i detaljplanen<br />
Plankartan anger även att byggnadsfasader inom 60 meter från E16s körbanekant ska utformas<br />
med erforderligt skydd mot brand och explosion. Åtgärden prövas närmare i bygglovet enligt<br />
separat riskutredning.<br />
Plankartan reglerar minsta avstånd mellan lossningsplats för tankfordon vid drivmedelstationen<br />
och annan handelsbyggnad.<br />
6.8.4 Inarbetade åtgärder i Trafi kverkets arbetsplan<br />
Trafi kverkets arbetsplanen reglerar motorvägsbusshållplatsen utmed E16 och de nya busshållplatserna<br />
utmed väg 56. Utformningen av nya busshållplatser utmed E16 medför en trafi ksäkrare<br />
miljö jämfört med i dagsläget för människor som reser till och från handelsområdet eller till<br />
arbete och fritidsaktiviteter. De befi ntliga busshållplatserna längs väg 56 kommer att tas bort och<br />
ersättas med bussplatser i höjd med Mio. Detta kommer att bidra till en trafi ksäkrare miljö för<br />
bl.a. boende i anslutning till busshållplatsen i bostadsområdet Tavlan.<br />
Ombygganden av befi ntlig gc-port samt den nya gc-porten under väg 56 hanteras i arbetsplanen<br />
och utformas med hänsyn till funktionshindrade. Vid befi ntlig gc-port som förlängs under<br />
E16 kommer även en trappa anläggas ner till portläget, vilket kommer att bli en genväg. Gångoch<br />
cykelpassagen ansluter till den nya motorvägsbusshållplatsen längs E16.<br />
6.8.5 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
I exploatörens och <strong>kommun</strong>ens utformningsprogram anges följande åtgärder/ambitioner:<br />
Bilar, gående och cyklister ska samsas med god framkomlighet, orienterbarhet, säkerhet och<br />
trygghet. Inom området ska fi nnas säkra och trygga gångstråk och cykelstråk som förbinder<br />
entreer, busshållplatser och större GC-stråk utanför området.<br />
Två busshållplatser ska anläggas i området. Hållplatserna ska utformas med vindskydd och<br />
anslutas till större gångstråk.<br />
Zonen närmast entrèn ska anpassas till gående med plattsättning och utrymme för bänkar, cykelställ<br />
och planteringar. Entréerna framför butikerna binds samman med områdets gångstråk.<br />
Entrezonen ska skiljas från köryta med pållare, kantsten eller liknande fungerande barriär.
Parkeringsytan ska indelas i mindre parkeringsområden med planteringar träd och gångstråk<br />
för att minska det storskaliga intrycket och förbättra orienteringen i området. Asfaltytorna ska<br />
varieras med grönytor. En genomtänkt och samordnad belysning är viktig för trivsel, trygghet<br />
och orienterbarhet.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Boverkets rekommendationer i rapporten Socialt hållbar stadsutveckling är att planering ska<br />
göras med en helhetssyn där förnyelse även bör innebära sociala åtgärder. Områdets funktioner<br />
ska varieras och en tydlig identitet skapas. Området ska också länkas samman med sin omgivning<br />
och förnyelsen ska ske i samverkan med närboende.<br />
Bygglovshanteringen bör fortsatt utreda trafi ksäkerhet och barriärer, trafi kfl öden i handelsområdet,<br />
stora parkeringsytor och långa gångavstånd (hänger delvis ihop med placering av busshållplatser)<br />
samt belysning, siktröjning och trygghetsaspekter.<br />
Ytterligare busshållplatser inne i handelsområdet är önskvärt då det är ett avstånd på ca 400<br />
meter mellan södra delen av handelsområdet och de nya busshållplatserna som är illustrerade<br />
utmed lokalgatan. Ett avstånd till närmsta busshållplats på upp emot 400 meter kan medföra att<br />
besökare drar sig för att åka buss till området då tillgängligheten till denna endast är god i västra<br />
och norra delarna av handelsområdet.<br />
Placering av hållplatser, gångstråk till kollektivtrafi k och entréer kan underlätta resandet med<br />
kollektivtrafi k. Kollektivtrafi ken kan behöva anpassas så att fordonen möjliggör resor med<br />
skrymmande varor (jämför bussar till och från fl ygplatser). Framkomlighet, orienterbarhet och<br />
säkerhet för gång- och cykeltrafi k kan medföra en bättre tillgänglighet för icke bilburna kunder.<br />
Inför ansökan om bygglov bör det redovisas att samtliga trafi kantgrupper har beaktats och föreslagna<br />
trafi klösningar inom detaljplaneområdet är anpassade för funktionshindrade. Ett helhetslösning<br />
för handelsområdet avseende dessa frågor bör redovisas vid ansökan om bygglov.<br />
För att skydda handelsområdet vid olycka med farligt gods föreslår WSP i sin riskanalys åtgärder<br />
i form av:<br />
• befi ntligt avåkningsskydd kompletteras så att det går utmed vägarna på de delar vägarna<br />
går utmed handelsområdet<br />
• friskluftsintag placeras vänd bort från vägar med transport av farligt gods. Gäller för byggnader<br />
närmast större vägar.<br />
• begränsning av fönsterarea mot E16, IKEAS fasad utmot E16 utförs utan fönster.<br />
• insats- och evakueringsplan tas fram i samråd med polis och räddningstjänst<br />
• disposition av byggnad, IKEA varuhuset disponeras så att mindre personintensiva verksamheter<br />
placeras närmast E16 (lager mm)<br />
• utrymningsvägar läggs så att de inte mynnar på väg 56 eller E16<br />
Åtgärder som har diskuterats men avfärdats tidigare<br />
MKB-konsulten har tidigare i processen föreslagit en särskild utredning om hur väl integrerat<br />
exploateringsförslaget är med sin omgivning.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
73
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
74<br />
6.9 Mellan<strong>kommun</strong>ala aspekter<br />
6.9.1 Förutsättningar<br />
Det befi ntliga Valbo Köpcentrum utgör ett av regionens viktigaste handelscentrum och ligger<br />
placerat i direkt anslutning till knutpunkten mellan E16 och väg 56. Handeln är en viktig del av<br />
regionens näringsliv. Upptagningsområdet för Valbo har bedömts till ungefär 400 000 invånare<br />
inom delar av <strong>Gävle</strong>borg, Uppsala och Dalarnas län. De fl esta kunderna bedöms komma från<br />
<strong>Gävle</strong> <strong>kommun</strong>, men kundunderlaget utgörs även av ett infl öde från grann<strong>kommun</strong>erna samt<br />
av turister. Valbo Köpcentrum har ungefär 4,5 miljoner besökare årligen, varav barnfamiljer är<br />
den största kundgruppen. Det befi ntliga Valbo Köpcentrum och Köpstad påverkar redan idag<br />
centrumhandel i andra orter runt <strong>Gävle</strong>. Påverkan är tydligast i Sandviken, som ligger mycket<br />
nära Valbo.<br />
För vissa typer av varor påverkar Valbo en mycket stor del av <strong>Gävle</strong>borg. Det tydligaste exemplet<br />
är IKEA, där övriga närliggande etableringar i dagsläget fi nns i Uppsala respektive Sundsvall.<br />
En ny etablering kommer även att öppna runt årsskiftet i Borlänge. Det betyder att IKEA<br />
i Valbo är det närmsta IKEA-varuhuset för boende i exempelvis <strong>Gävle</strong>, Skutskär, Söderhamn,<br />
Bollnäs, Ockelbo, Sandviken, Hofors, Horndal, Söderfors, Älvkarleby och Tierp.<br />
Den handel som planeras för i området omfattar både sällanköpsvaruhandel/volymhandel och<br />
dagligvaruhandel. Översiktsplan <strong>Gävle</strong> stad 2025 anger att <strong>kommun</strong>en bör undvika att utbud<br />
som är unikt och har en given funktion i stadskärnan etableras i externa köpcentra, som exempelvis<br />
Valbo.<br />
6.9.2 Konsekvenser<br />
Nollalternativet medför att påbörjad exploatering norr om Valsjöbäcken avslutas. Exploatering<br />
sker enligt befi ntlig detaljplan. Ett nytt IKEA-varuhus enligt gällande standard ryms inte inom<br />
befi ntlig detaljplan. Eftersom dagens varuhus är för litet och inte uppfyller IKEA:s standard,<br />
bedöms nollalternativet medföra att IKEA söker andra ytor för etablering och omlokaliseras från<br />
Valbo. Andra verksamheter får möjlighet att etableras i Valbo Köpstad och i Valbo Köpcentrum.<br />
Nollalternativet bedöms medföra lägre priskonkurrens, vilket är till nackdel för konsumenterna.<br />
Vidare om IKEA omlokaliseras från Valbo fi nns det en risk för att handelsområdet förlorar en del<br />
av dess attraktionskraft och därmed en del av sin kundkrets. Om IKEA fl yttar från Valbo bedöms<br />
det medföra att ca 190 arbetstillfällen förloras samtidigt fi nns det en möjlighet för andra verksamheter<br />
att etableras i Valbo. Sammanfattningsvis bedöms detta som en stor negativ konsekvens<br />
för <strong>Gävle</strong>.<br />
Exploateringsalternativet med handel enligt planförslaget skapar fl er arbetstillfällen i Valbo.<br />
Utökad handel beräknas sammanlagt skapa cirka 275-325 nya arbetstillfällen i Valbo Köpstad.<br />
Till detta tillkommer eventuella nyanställda i Valbo Köpcentrum norr om E16.<br />
Detaljplanen medger både sällanköpsvaruhandel/volymhandel och dagligvaruhandel. I rapporten<br />
”Regionala effekter vid utbyggnad av Valbo köpstad” framgår det att etablering av<br />
sällanköpsvaruhandel medför att butiker med liknande utbud i krans<strong>kommun</strong>erna kan komma<br />
att påverkas på ett negativt sätt. Etablering av dagligvaruhandeln i Valbo Köpstad kan enligt<br />
rapporten förväntas ge effekter på den inom<strong>kommun</strong>ala handeln, dvs närliggande butiker med<br />
likande utbud. Butiker som ligger längre ifrån bedöms knappt påverkas. Enligt rapporten är det
tänkbart att dagligvaruhandeln i Sandvikens <strong>kommun</strong> kan komma att påverkas av etableringen i<br />
Valbo.<br />
Rapporten anger även att nyetableringar generellt bidrar till att aktuell <strong>kommun</strong> får en starkare<br />
tillväxt än <strong>kommun</strong>er som ej nyetablerar. Vid en omlokalisering och expansion av IKEA i andra<br />
städer fi nns tydliga tecken på en ökning i omsättningen närmast efter omlokaliseringen och<br />
ökning av det regionala infl ödet till det nya IKEA varuhuset. Vid en omlokalisering av IKEA (som<br />
räknas som sällanköpsvaruhandel) kan man därmed förvänta sig att närliggande <strong>kommun</strong>er<br />
kan komma att påverkas. Rapporten konstaterar att befi ntliga butiker med liknande utbud i<br />
krans<strong>kommun</strong>erna kan förväntas få en långsammare tillväxt och i vissa fall även tappa omsättning.<br />
Beroende på hur väl befi ntlig handel kan möta den ökade konkurransen från nya IKEA är<br />
det tänkbart att lokala möbel- och heminredningsbutiker i krans<strong>kommun</strong>erna slås ut. Rapporten<br />
bedömer dock att dessa butiker i första hand försöker möta den ökade konkurrensen genom att<br />
dra ned på antalet anställda. Vid etablering av annan sällanköpsvaruhandel i Valbo köpstad kan<br />
butiker med likande utbud i krans<strong>kommun</strong>erna komma att påverkas negativt på grund av den<br />
ökade konkurrensen.<br />
Rapporten bedömer även att om IKEA omlokaliserar och bygger ut kan upptagningsområdet<br />
förväntas utvidgas i samtliga vädersträck och varuhuset kan förväntas behålla eller stärka sin<br />
marknadsposition gentemot omkringliggande varuhus.<br />
Sammanfattningsvis kan man säga att utökad externhandel i Valbo kan ge fl er arbetstillfällen<br />
och ett större infl öde till Valbo, men genom förstärkt konkurrens samtidigt leda till bortfall av<br />
arbetstillfällen inom annan handel i regionen såväl regionalt som lokalt. Konsekvensen bedöms<br />
för regionen totalt sett som positiv och stor, men omfördelning av arbetstillfällen kan lokalt ge<br />
upphov till negativa konsekvenser. För att minimera konsekvenserna av en eventuell omfördelning<br />
av arbetstillfällen från andra orter till Valbo är det viktigt med en väl utbyggd och fungerande<br />
kollektivtrafi k. Fortsatt planering bör därför utreda det framtida behovet av bussförbindelser<br />
till och från Valbo, turtäthet och komplettering av busshållplatser längs dagens linjer.<br />
Etableringen innebär att varuutbudet och möjligheten till handel ökar i regionen. Detta bedöms i<br />
sin tur leda till konkurrens och lägre priser, vilket är positivt för konsumenterna. Samtidigt leder<br />
en utbyggd externhandel till fl er handelsresor till Valbo från omgivande <strong>kommun</strong>er i regionen.<br />
Negativa effekter kan bli ett försämrat utbud inom övrig externhandel eller stadskärnor i regionens<br />
<strong>kommun</strong>er.<br />
För handeln i <strong>Gävle</strong> <strong>kommun</strong> fi nns en handelspolicy vars mål är att <strong>Gävle</strong> ska ha välfungerande<br />
centrum för handel både i stadskärnan och i externa lägen. Handeln ska också bidra till<br />
god livsmiljö för såväl boende i <strong>kommun</strong>en som i regionen. Kommunen ska också möjliggöra<br />
handel som kan bidra till pressade priser inom <strong>kommun</strong>en och regionen. Exploateringsalternativet<br />
bedöms totalt sett medverka till att målen i handelspolicyn uppfylls, men vissa aspekter<br />
motverkar målen delvis. Inom närliggande <strong>kommun</strong>er i regionen kan livsmiljön upplevas som<br />
försämrad när handeln får konkurrens eller arbetstillfällen omfördelas. Samtidigt kan Valbo få en<br />
ökad status som handelsområde och arbetsplats och därmed bli ett ännu viktigare nav i regionen.<br />
Avstånden till Uppsala län och Dalarnas län är korta, vilket betyder att Valbo Köpstad kan<br />
medverka till regionförstoring.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
75
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
76<br />
6.9.3 Inarbetade åtgärder<br />
Flytt av befi ntliga busshållplatser vid E16 och väg 56 hanteras i Trafi kverkets arbetsplan. I<br />
detaljplanen fi nns utrymme för nya busshållplatser utmed lokalgatan väster/norr om IKEA, men<br />
busshållplatserna i sig är inte reglerad i detaljplanen.<br />
6.9.4 Förslag på ytterligare åtgärder<br />
Åtgärder i exploatörens & <strong>kommun</strong>ens utformningsprogram<br />
Exploatörens och <strong>kommun</strong>ens utformningsprogram anger inga föreslagna åtgärder/ambitioner.<br />
Diskuterade åtgärder, men ännu ej inarbetade eller accepterade av utförare<br />
Fortsatt planering bör sträva efter goda kollektivtrafi kförbindelser för att underlätta framtida arbetspendling<br />
och handelsresor. Framtida behov av bussförbindelser till och från Valbo, turtäthet<br />
och komplettering av busshållplatser längs dagens linjer bör utredas.<br />
Ytterligare busshållplatser inne i handelsområdet är önskvärt då det är ett avstånd på ca 400<br />
meter mellan södra delen av handelsområdet och de nya busshållplatserna som är illustrerade<br />
utmed lokalgatan.<br />
Åtgärder som har diskuterats men avfärdats tidigare<br />
Tidigare i processen har man diskuterats att handel som har en given funktion i stadskärnor inte<br />
etableras i Valbo.
6.10 Indirekta och kumulativa effekter<br />
De indirekta och kumulativa effekterna i området blir större än de direkta effekter av detaljplanen<br />
som beskrivits i tidigare kapitel. De kumulativa effekterna omfattar även Trafi kverkets ombyggnad<br />
av trafi kplatsen och planer för väg 56, ny angöringsväg till <strong>Gävle</strong> Fältrittklubb samt omlagda<br />
ridvägar söder om fältrittklubben och skjutbanan.<br />
6.10.1 Landskap<br />
I nollalternativet genomförs grundvattenskyddsåtgärderna som fi nns med i Trafi kverkets fastställda<br />
arbetsplan. Runt trafi kplatsen kommer skyddet för grundvattentäkten att utökas, detta<br />
innebär att mark tas i anspråk i huvudsak i direkt anslutning till befi ntlig E16. Förutom grundvattenskydd<br />
byggs även en ny dagvattendamm vid den södra korsningen mellan väg 56 och E16<br />
byggs. Anläggandet av damm innebär avverkning på en yta som i Trafi kverkets exploateringsalternativ<br />
(i Trafi kverkets MKB benämnt som ombyggnadsalternativ) lämnas orörd. Konsekvenserna<br />
av vattenskyddsåtgärderna bedöms som liten och negativ. I nollalternativet byggs Valbo<br />
köpstad ut med fl er handelsbyggnader enligt gällande detaljplan. Ytan är redan avbanad men<br />
fl er byggnader kommer att ge en påverkan på upplevelsen av landskapet och minska möjligheten<br />
till utblickar, detta bedöms som en måttlig och negativ konsekvens.<br />
Exploateringsalternativet: Trafi kverket har i sin arbetsplanen genomfört bullerberäkningar för<br />
närliggande bebyggelse. För att klara gällande riktvärden kommer bullerskyddsåtgärder att utföras.<br />
Vid bostadsområdet Sofi edal anläggs en bullerdämpande vall med höjden 3 m utmed norra<br />
sidan av E16 från strax öster om Valsjöbäcken och ca 300 meter österut. Från vallen till stödmuren<br />
ovan den planerade avfartsrampen mot handelsområdet uppförs ett bullerskyddande plank<br />
med höjden 2 m. För fyra bostadshus i Sofi edal kommer även åtgärder på fastigheternas fasad<br />
att erbjudas. Vid bostadsområdena Tavlan bedöms fasadåtgärder ge bättre effekt än åtgärder<br />
utmed E16 norr om bostadsområdet på grund av de rådande höjdförhållandena.<br />
Vall och plank kommer då de står mot en bakgrund av skog ge mindre påverkan på landskapsbilden<br />
än om de står exponerade mot det öppna landskapet. Vall skapar ett bättre vägrum och<br />
ger en mer estetisk och långsiktigt hållbar lösning. Åtgärder som sker på fastigheter ger mycket<br />
liten påverkan på landskapsbilden. Det vägnära bullerskyddet kommer att utformas som vall där<br />
så är möjligt. Vid känsliga miljöer såsom vattendrag och där utrymmet är begränsat krävs dock<br />
att bullerskyddet utformas som plank. Den sammantagna konsekvensen på landskapet av bullerskyddsåtgärdena<br />
bedöms som liten och negativ.<br />
Den mest påtagliga förändring av landskapsbilden är den sammantagna konsekvensen av en<br />
utglesad tallridå, ett grundvattenskydd som inte möjliggör återplantering av träd samt vägramper<br />
som ligger tätt tillsammans med de nya hårdgjorda parkeringsytorna i angränsande projektområden.<br />
Förändringen innebär ytterligare förvandling från jordbrukslandskap mot externt handelsområde.<br />
Konsekvensen bedöms som negativ och stor. Vidare ger ombygganden en förhöjd<br />
stadsmässighet intill Valbo som vidgar det visuella intrycket av <strong>Gävle</strong> stad.<br />
Sammanfattningsvis bedöms exploateringsalternativet (ombyggnad av trafi kplats, bullerskyddsåtgärder<br />
och utökad exploatering av handelsområdet) resultera i en påtaglig och mycket stor<br />
påverkan lokalt på landskapsbilden kring Valbo. Konsekvensen av detta bedöms som stor och<br />
negativ. Möjlighet fi nns, beroende på hur handelsområdet gestaltas, att minska påverkan något.<br />
Extra viktigt är att arbeta med kantzonerna och övergångarna mellan handelsområdet och omkringliggande<br />
landskap.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
77
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
78<br />
6.10.2 Naturmiljö<br />
Trafi kverkets ombyggnation av trafi kplatsen som bla omfattar en justering av cirkulationsplat-<br />
sen och av befi ntlig påfartsramp från cirkulationsplatsen medför att naturmark som i dagsläget<br />
är bevuxen av tallar tas i anspråk. Ny väg till fältrittklubben och nya ridvägar medför ett utökat<br />
markanspråk och ingrepp i naturmiljön.<br />
Dagvatten från E16 och trafi kplatsen ska hanteras i inom detaljplanen. Detta medför att dagvattendammarna<br />
behöver bli större än om endast dagvattnet inom detaljplanen skulle hanteras.<br />
Markanspråket inom detaljplanen ökar för dagvattendammarna, men genom att samordna<br />
funktionen bör ett effektivare nyttjande, uppföljning och skötsel kunna utföras.<br />
I nollalternativet genomförs endast Trafi kverkets arbete med utökat skydd för grundvattentäkten<br />
inklusive tillhörande damm, vilket bedöms medföra ett mindre intrång i naturmiljön<br />
längs E16. Konsekvensen av markanspråket bedöms som liten och åtgärderna i sig bedöms<br />
ge positiva konsekvenser för naturmiljön. Valbo köpstad kommer att byggas ut enligt gällande<br />
detaljplan, men marken är redan avbanad/avröjd och inga egentliga naturvärden bedöms fi nnas<br />
kvar. Valsjöbäcken behöver inte kulverteras och handelsområdet medför en potentiellt lägre risk<br />
för vattendraget än i exploateringsalternativet.<br />
Exploateringsalternativet medför en ombyggd och utökad trafi kplats där ombyggnaden av<br />
befi ntlig ramp och cirkulationsplats i kombination med de nya ramperna och handelsområdet<br />
bedöms medför att ett stort antal tallar längs E16 vid den nya trafi kplatsen kommer att behöva<br />
tas bort. Tidigare föreslagen dagvattendamm inom naturmark utgår dock och något fl er tallar<br />
kan bevaras. Detta bedöms som en liten positiv konsekvens.<br />
Det nya handelsområdet Valbo Köpstad medför stora markanspråk och ingrepp i naturmiljön<br />
runt och öster om Valsjöbäcken. Valsjöbäckens trummorna under E16 kommer även behöva<br />
förlängas något. Vidare ger den nya vägen till fältrittklubben och de nya ridvägarna ytterligare<br />
intrång i naturmiljön öster och norr om gällande detaljplan. Sammanfattningsvis blir konsekvenserna<br />
för naturmiljön mycket stora.<br />
Sammanfattningsvis bedöms exploateringsalternativet (om byggnad av trafi kplats, bullerskyddsåtgärder<br />
och utökad exploatering av handelsområdet) resultera i en påtaglig och stor påverkan<br />
lokalt på naturmiljön. Värden kring odlingsmarken och åkerholmarna samt stora delar av tallskogen<br />
kommer att försvinna. Valsjöbäcken kommer delvis att kulverteras och den naturliga miljön<br />
kring denna kommer att förändras. Delar av bifl ödet till Valsjöbäcken kommer att fyllas igen och<br />
ledas om. Risk fi nns för förändrade levnadsförhållanden för vattenlevande organismer. Vidare<br />
ger exploateringsalternaivet risk för nedskräpning och därmed påverkan på växt- och djurliv,<br />
försämrade förutsättningar för våtmarksberoende fåglar och fåglar knutna till det öppna jordbrukslandskapet,<br />
risk för påverkan på rödlistade fågelarter i närheten. Konsekvensen av detta<br />
bedöms som stor och negativ. Möjlighet fi nns, beroende på hur zonen längs Valsjöbäcken och<br />
kantzonerna utmed handelsområdet hanteras, att minska de negativa konsekvenserna något.<br />
6.10.3 Kulturmiljö<br />
Nollalternativet innebär ingen påverkan på kulturmiljön till följd av Trafi kverkets utbyggnad av<br />
grundvattenskyddet. Expolateringen enligt gällande detaljplan medför endast en måttlig påverkan<br />
på naturvärderna norr om Valsjöbäcken. Området är delvis förberett för exploatering och<br />
fornlämningarna är undersökta och utgrävda.
Exploateringsalternativet: Trafi kverkets vattenskyddsåtgärder, nya ridvägar och ny väg till<br />
fältrittklubben medför ytterligare påverkan på kulturmiljön utöver det som exploateringsalternativet<br />
(det nya handelsområdet) i sig ger. I tabellen nedan redovisas vilka ytterligare fornlämningar<br />
och övriga kulturhistoriska lämningar bedöms eller kan komma att påverkas pga nya vägar mm.<br />
Det preliminära undersökningsresultatet från förundersökningen (2012-09-07) för Valbo 446<br />
anger att boplatsen är skadad, men att den bör undersökas vid en exploatering då det fi nns<br />
en välbevarad yta kvar öster om vägen. För Valbo 460 anges att boplatsen är utplånad och att<br />
endast enstaka fragment i helt orörda lager återstår. Man anser inte att det fi nns något kvar att<br />
undersöka vid en eventuell framtida exploatering, men det är länsstyrelsen som tar det slutliga<br />
beslutet. För Valbo 105:1 anges i den preliminära rundersökningsresultatet att boplatsen är stor<br />
och sträcker sig längs E16, ca 1600 kvm har tillkommit utöver redan känd yta. Boplatsen kommer<br />
att beröras av bullerskyddsåtgärderna. Vid förundersökningen har funnit neolitisk keramik<br />
och brända ben, boplatsen har stor potential vid en arkeologisk undersökning. Den sammanlagda<br />
konsekvensen för kulturmiljön bedöms som måttlig negativ.<br />
Sammanfattningsvis bedöms exploateringsalternativet (om byggnad av trafi kplats, bullerskyddsåtgärder<br />
och utökad exploatering av handelsområdet) medföra en påtaglig och stor påverkan<br />
lokalt på kulturmiljön. Kulturlandskapet kommer att förändras och det bli svårare att läsa hur<br />
landskapet en gång har sett ut och har använts. Det öppna kulturlandskapet kommer att ersättas<br />
av ett handelsområde. Flertalet forn- och kulturlämningar kommer att påverkas och behöva<br />
tas bort. I samband med borttagandet fi nns dock möjlighet att lära sig mer om platsens historia.<br />
De sammantagna konsekvenserna bedöms som stora och negativa.<br />
Benämning<br />
RAÄ nr<br />
Typ av<br />
lämning<br />
Antikvarisk<br />
bedömning/status<br />
Berörs av<br />
markanspråk<br />
Valbo 428:1 Kolningsanläggning Övrig kulturhistorisk lämning eventuellt, nya ridvägar<br />
Valbo 447 Boplats Bevakningsobjekt (skadad) eventuellt, nya ridvägar<br />
Valbo 460 Boplats Bevakningsobjekt eventuellt, nya ridvägar<br />
Valbo 477 Boplats Bevakningsobjekt eventuellt, nya ridvägar<br />
Valbo 1063 Gravfält Fast fornlämning (skadad) eventuellt, nya ridvägar<br />
Valbo 246:1 Vägmärke Uppgift om<br />
(borttagen milstolpe)<br />
Valbo 105:1 Boplats Fast fornlämning ja<br />
Valbo 386:1 Övrig (stenrad) Övrig kulturhistorisk lämning Ja<br />
ja, Trafi kverkets<br />
vattenskyddsåtgärder<br />
Valbo 446 Boplats Bevakningsobjekt (skadad) eventuellt, när Ängsbergs-<br />
1062 Boplats Fast fornlämning Ja<br />
vägen ges ny sträckning<br />
Tabell 6:1 Fornlämningar och övriga kulturhistoriska lämningar som kan komma att beröras<br />
indirekt av markanspråk.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
79
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
80<br />
6.10.4 Friluftsliv<br />
Nollalternativet innebär ingen ytterligare påverkan på friluftslivet, ridvägar/ridstigar eller Valbo<br />
sportskytteklubb. Gällande detaljplan byggs ut vilket bedöms medföra att område vid handelsområdet<br />
där ridstigarna passerar får ändrad karaktär och blir mindre ostört. Den planskilda<br />
gång- och cykelporten under väg 56 kommer inte att byggas, utan passage av väg 56 sker även<br />
fortsättningsvis i plan.<br />
Exploateringsalternativet: De redan omlagda ridstigarna söder om Valsjöbäcken behöver fl yttas<br />
igen och föreslås gå söder om handelsområdet och runt skjutbanan. Den nya underfarten<br />
under väg 56 i höjd med Sånkvägen kommer även fungera för ridande och ger en säker passage<br />
för oskyddade trafi kanter vilket är en positiv konsekvens. Ridande kommer dock att behöva<br />
leda hästen genom porten.<br />
Friluftslivet påverkas inledningsvis negativt av föreslagen ändrad skjutriktning för skjutbanan.<br />
Delvis andra områden kommer att påverkas av buller. Föreslaget nytt skyddsavstånd bedöms<br />
kunna säkerställa att allmänheten inte kommer till skada, så länge skyddsavståndet respekteras<br />
av det rörliga friluftslivet och skjutriktningarna respekteras av skyttar. Den negativa konsekvensen<br />
bedöms sammantaget som måttlig och övergående.<br />
Sammanfattningsvis bedöms exploateringsalternativet (om byggnad av trafi kplats, bullerskyddsåtgärder<br />
och utökad exploatering av handelsområdet) medföra en stor negativ påverkan lokalt<br />
på rekreationen och friluftslivet samtidigt som en ny planskild korsning under väg 56 bedöms ge<br />
en stor positiv påverkan. Möjligheten för rekreation och friluftsliv att röra sig utmed Valsjöbäcken<br />
fi nns, men upplevelsen är helt förändrad. Friluftsliv och ridande kommer att hänvisas till ny gcoch<br />
ridväg i södra delen av området innan de når naturområdena öster om handelsområdet. De<br />
sammantagna konsekvenserna bedöms som måttliga och negativa.<br />
6.10.5 Mark och vatten<br />
I Trafi kverkets MKB omnämns en gammal sulfi tledning som kan fi nnas inom arbetsplaneområdet.<br />
Det exakta läget för ledningen liksom eventuell förekomst av kvarvarande föroreningar i<br />
ledningen är oklart. Risk fi nns under byggskedet att föroreningar som tidigare läckt ut från ledningen,<br />
men som legat i marken, exponeras och sprids under byggtiden. Det fi nns också en risk<br />
att föroreningar läcker ut och kontaminerar anliggande jord om sulfi tledningen grävs av.<br />
Norr om E16 (öster om trafi kplatsen) har det tidigare legat en bensinstation som nu är riven<br />
och sanerad. Då misstanke fanns också om att en tillhörande tankstation kan ha funnits på den<br />
södra sidan av E16 har Trafi kverket utfört en miljöteknisk markundersökning. Undersökningen<br />
visade att halterna av alifater, aromater, PAH och metaller i de tre provpunkterna inte översteg<br />
Naturvårdsverkets riktvärden för mindre känslig markanvändning (MKM).<br />
Enligt Länsstyrelsens MIFO-databas fi nns inom det aktuella arbetsplaneområdet inga potentiellt<br />
eller konstaterat förorenade områden inom detaljplaneområdet. Närmaste MIFO-objekt<br />
(Riskklass 3) fi nns i anslutning till skjutbanan som är belägen ca 200 meter söder om E16. De<br />
föroreningar som kan fi nnas är framförallt bly främst i skjutvallarna.<br />
Nollalternativet medför ett bättre skydd för grundvattentäkten då Trafi kverket utför vattenskyddsåtgärder<br />
utmed delar av E16 och kompletterande åtgärder vid trafi kplatsen Mackmyra<br />
enligt fastställd arbetsplan. Vid utförandet av vattenskyddsåtgärderna fi nns risk för att vägdikesmassor<br />
som förorenats av vägtrafi k och underhåll påträffas. Trafi kverket har dock i sin MKB
föreskrivit försiktighetsåtgärder för att minimera risken för spridning av förorenade massor i<br />
byggskedet. Trafi kverkets dagvatten kommer även fortsättningsvis pumpas till dammen söder<br />
om Mio och risken för översvämningar till omgivande jordbruksmark kvarstår. Inga åtgärder<br />
kommer att göras för att återställa dikesföretagets normalsektioner och problem med tidvis<br />
översvämning till omgivande jordbruksmark bedöms kvarstå. Valbo köpstad kommer att byggas<br />
ut enligt gällande detaljplan och andelen hårdgjorda ytor ökar. Dagvattenbildningen samt risk för<br />
påverkan på Valsjöbäcken blir mindre än i exploateringsalternativet.<br />
Exploateringsalternativet medför risk för påträffande av förorenad mark. Om man i arbetet<br />
påträffar läckage vid sulfi dledningen eller gräver av denna kan konsekvenserna för mark och<br />
vatten bli stora. Bly och PAH kring skyttebanorna kan medföra att massor behöver saneras.<br />
Omdragning av vägen fram till fältrittklubben kan komma att medföra markanspråk vid vallarna<br />
och marken kring den gamla skyttebanan det fi nns därmed risk för påträffande av PAH och bly.<br />
Även vid omläggningen av den befi ntliga skjutbanan fi nns det risk för att jordmassor som innerhåller<br />
PAH och bly påträffas i omkringliggande jordvallar och mark.<br />
Exploateringsalternativet innebär även att dagvattnet från vägsystemet inte längre leds till den<br />
befi ntliga dammen i planområdets södra/västra del. Detta ger en förbättring då det medför att<br />
den översvämning av gång/ridväg och åkermark som tidigare har skett (eftersom bräddningsfunktionen<br />
för dagvattendammen ej fungerat) bör kunna undvikas.<br />
Valsjöbäcken kommer att beröras av renat dagvatten från väg och planområdet, delvis kulvertering,<br />
nya broar inom handelsområdet, bro för ramp längs E16 och får också en mindre naturlig<br />
omgivning. Sammantaget bedöms detta innebära måttliga kumulativa konsekvenser.<br />
Valsjöbäcken kommer delvis att kulverteras och fortsättningsvis rinna genom ett hårdgjort<br />
handelsområde. Delar av bifl ödet till Valsjöbäcken kommer att fyllas igen och ledas om. Sweco<br />
bedömer att dagvattenhanteringen i handelsområdet inte kommer att påverka Valsjöbäckens<br />
vattenkvalité, vattenfl öden eller status i någon större grad. Viss oklarhet kvarstår i frågan om<br />
hur stora regn/fl öden dagvattensystemet klarar innan dagvatten rinner ut i Valsjöbäcken utan<br />
att fördröjas eller renas. Verksamheten bedöms av Sweco inte medföra någon ökad översvämningsrisk<br />
i området. Åtgärderna kan enligt Sweco innebära att översvämningarna minskar något<br />
genom något bättre dräneringsförutsättningar (iordningställande av dikesförtagets normalsektioner).<br />
Dagvatten från trafi kplatsen kommer att ledas till de nya dagvattendammarna i östra delen<br />
av handelsområdet vilket avlastar befi ntlig damm söder om Mio. Dessa åtgärder bedöms vara<br />
positiv konsekvens för exempelvis Ängsbergs gård som tidigare haft problem med översvämningar<br />
från vattendraget och den befi ntliga dammen.<br />
För grundvattentäkten är Trafi kverket vattenskyddsåtgärder positiva. Trafi kverket har angivet<br />
fl ertalet åtgärder i sin arbetsplan avseende dagvatten, se Trafi kverket MKB för arbetsplan. Sweco<br />
bedömer även att dagvattenhanteringen inom handelsområdet i kombination med att endast<br />
en liten del av handelsområde ligger inom den sekondära skyddszonen för grundvattentäkten<br />
samt att handelsområdet ligger utanför tillrinningsområdet för grundvattenmagasinet resulterar<br />
i att riskerna med exploateringsförslaget är små avseende påverkan på grundvatten. Infi ltrationen<br />
av vatten till grundvattenmagasinet minskar då andelen hårdgjordyta ökar. Eventuellt kan<br />
takvatten från IKEA tillåtas infi ltrera i norra delen av handelsområdet. Prövas enligt särskild<br />
anmälan enligt miljöbalken. En osäkerhet fi nns avseende vilken risk en eventuell drivmedelstation<br />
i västra delen av handelsområdet (utanför det sekundära vattenskyddsområdet) utgör<br />
för grundvattnet. Drivmedelstationen kommer att prövas enligt Miljöbalken och i bygglovet. De<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
81
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
82<br />
sammantagna konsekvenserna för exploateringslaternativet (om byggnad av trafi kplats, vatten-<br />
skyddsåtgärder bullerskyddsåtgärder och utökad exploatering av handelsområdet) bedöms som<br />
måttliga till stora beroende på hur drivmedelstationen och transporterna med farlig gods fram till<br />
denna hanteras samt hur stora regn/fl öden slutlig dagvattenlösning kan hantera.<br />
6.10.6 Luft<br />
SLBs analys<br />
<strong>Gävle</strong> <strong>kommun</strong> har givit Luftvårdsförbundet i uppdrag att bedöma den samlade bilden av utsläpp<br />
av kvävedioxider, NOx (SLB analys, PM 2012-02-29). SLB har inte gjort haltberäkningar<br />
utan beräknat det totala utsläppet/år för parkeringsplatserna i Valbo (Valbo Köpstad + Valbo<br />
Köpcentrum). Till följd av bättre rening av avgaser i framtiden bedöms dock att NOx-halterna<br />
minskar i förhållande till nuläget trots den ökade trafi kmängden. Partiklar (PM10) har inte beräknats<br />
eftersom körning i låg hastighet på parkering medför litet slitage och slitagepartiklarna<br />
utgör huvuddelen av PM10. Siffrorna nedan baseras på en antagen normal årsbeläggning.<br />
I nollalternativet minskar utsläppen från NOx från befi ntliga parkeringsplatserna på Valbo<br />
köpstad med ca 60 % år 2030 i förhållande till nuläget (2011). Årsmedelvärdet för befi ntlig<br />
parkeringsplats beräknas år 2030 generera 2,0 ton NOx/år medan parkeringsplatsen i nuläget<br />
bedöms generera 5,2 ton NOx/år.<br />
I exploateringsalternativet tillkommer parkeringsplatser söder om Valsjöbäcken. Den nya parkeringsplatsen<br />
bidrar med ca 2,5 ton NOx/år. Detta resulterar i att det sammanlagda utsläppet<br />
från båda parkeringsplatserna blir 4,5 ton NOx/år. I förhållande till det utsläpp som sker i nuläget<br />
(5,2 ton NOx/år) ger exploateringsalternativet en minskning av de totala utsläppen av NOx från<br />
parkeringsplatserna vid Valbo Köpstad och Valbo Köpcentrum med ca 10 % år 2030. I förhållande<br />
till nollalternativet ger dock exploateringsalternativet en ökning på 225%. Närliggande<br />
boendemiljöer nordost om planområdet samt vid Ängsbergs gård får försämrade förhållanden.<br />
Den negativa konsekvensen bedöms som måttlig och lokal.<br />
Trafi kverkets analys<br />
Trafi kverket har tagit fram en utredning som omfattar spridningsberäkningar för kvävedioxid och<br />
partiklar. Beräkningarna gäller för år 2011 trafi kmängder och befi ntliga vägar samt uppdaterade<br />
trafi k och vägar efter utbyggnad av handelsområdet 2030. I nuläget klaras miljökvalitetsnormer<br />
för kvävedioxid och partiklar både på handelsområdet och vid fastigheter intill vägarna. Miljökvalitetsnormernas<br />
gränsnivåer för partiklar och kvävedioxid överskrids endast på och mycket nära<br />
vägbanorna, där miljökvalitetsnormernas krav inte är applicerbara.<br />
I nollalternativet förväntas partikelhalterna i vägens närområde öka i förhållande till nuläget<br />
pga den ökade trafi kmängden. Till följd av bättre rening av avgaser i framtiden bedöms dock<br />
kvävedioxidhalterna minska i förhållande till nuläget trots den ökade trafi kmängden. Miljökvalitetsnormer<br />
överskrids inte i nollalternativet.<br />
Exploateringsalternativet med ny trafi kplats innebär att luftföroreningshalterna bedöms öka<br />
något i förhållande till nollalternativet eftersom det nya handelsområdet bidrar till en något ökad<br />
trafi kmängd. Miljökvalitetsnormernas gränsnivåer överskrids endast på och mycket nära vägbanorna,<br />
där miljökvalitetsnormerna krav inte är applicerbara. I området närmast vägen, där bla<br />
ridklubben är belägen, har partikelhalten beräknats till strax över 40 μg/m3 (vilket är under gäl-
lande miljökvalitetsnorm). Det fi nns risk för att övre utvärderingströskeln för dygnet överskrids<br />
för partiklar på norra delen av handelsområdet (Valbo Köpcentrum).<br />
Sammanfattning luft för exploateringsalternativet<br />
Sammanfattningsvis bedöms miljökvalitetsnormer för luft klaras i exploateringsalternativet. I<br />
förhållande till nuläget (2011) bedöms NOx-halterna vara lägre år 2030 trots den ökade trafi ken,<br />
detta pga förbättrad rening av avgaser från fordonstrafi ken. I förhållande till nollalternativet kommer<br />
däremot exploateringsalternativet att medföra en ökning av partikel- och kvävedioxidhalterna<br />
då det nya handelsområdet kommer att medföra ökad trafi k. Detta påverkar främst bostäder<br />
nordost om planområdet samt vid Ängsbergs gård. De negativa konsekvenserna bedöms som<br />
måttliga, medan risken för påverkan på människors hälsa bedöms som liten eftersom miljökvalitetsnormer<br />
för luft bedöms klaras.<br />
Risken för att övre utvärderingströskeln för dygnet överskrids i Valbo Köpcentrum fi nns men har<br />
i Trafi kverkets utredning inte omnämnts vidare, dvs hur många gånger per år detta kan förväntas<br />
ske. Konsekvenserna av exploateringsalternativet bedöms som små till måttliga. Observera<br />
att miljökvalitetsnormerna gäller för ytor där människor vistas stadigvarande, dvs inte motorvägar<br />
eller parkeringsplatser.<br />
Trafi kverket skriver också att eftersom E16 ligger i ett öppet läge utan byggnader vid sidan av<br />
vägen, späds föroreningarna ut på ett sådant sätt att risken för negativ påverkan på människors<br />
hälsa minskar. Ur föroreningssynpunkt är också trafi kmängderna måttliga.<br />
6.10.7 Buller<br />
Trafi kverket har i sin arbetsplanen genomfört bullerberäkningar för närliggande bebyggelse.<br />
Beräkning av nuvarande bullernivåer har gjorts utifrån de trafi kmängder som uppmättes vid<br />
Trafi kverkets senaste mätning 2011.<br />
Beräkningarna visar att fl era bostäder vid Sofi edals bostadsområde, Tavlans bostadsområde<br />
samt området ”Södra” (bebyggelsen väster om fältrittklubben) redan med dagens trafi k har<br />
ekvivalentnivåer över 55 dBA.<br />
Nollalternativet innebär en allmän trafi kökning med 18 % fram till år 2030. Trafi kökningen medför<br />
ökade bullernivåer från dagens situation. Ökningen av bullernivån är ungefär lika stor i nollalternativet<br />
som i exploateringsalternativet om man bortser från de bullerskyddande åtgärder som<br />
planeras i exploateringsalternativet. Nollalternativet innebär att inga bullerskyddsåtgärder utförs.<br />
Utomhusnivåerna för buller kommer även fortsättningsvis att vara höga i Sofi edal. I nollalternativet<br />
kommer också bullerstörda bostäder även fortsättningsvis att ha höga ljudnivåer inomhus.<br />
Exploateringsalternativet innebär att bullerskyddsåtgärder utförs. Trafi kökningen är något<br />
större i exploateringslaternativet än i nollalternativet eftersom antalet besökare till det utbyggda<br />
handelsområdet ökar. De inarbetade bullerskyddsåtgärder medför dock allmänt minskade bullernivåer<br />
i bostadsområdet Sofi edal. För övriga bullerstörda bostäder så medför de inarbetade<br />
åtgärderna sänkta ljudnivåer inomhus. Att fastigheterna får skydd blir en positiv konsekvens för<br />
boende.<br />
Närliggande boendemiljöer öster om planområdet samt vid Ängsbergs gård får försämrade<br />
förhållanden pga ljud i samband med leveranser till handelsområdet. Fastigheten Valbo-Ön<br />
11:8 nordost hamnar mycket nära IKEA och riskerar att påverkas negativt, bullerskyddsåtgärder<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
83
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
84<br />
för fastigheten är dock angivna i detaljplanen. Ängsbergs gård ligger på ett längre avstånd och<br />
bedöms dessutom skyddas delvis av de moränbackar som ligger söder om planområdet mellan<br />
handel och bostäder. Den negativa konsekvensen bedöms som liten och lokal efter åtgärd.<br />
Sammanfattningsvis bedöms exploateringsalternativet (om byggnad av trafi kplats, bullerskyddsåtgärder<br />
och utökad exploatering av handelsområdet) medföra en positiv påverkan för de boende<br />
som omfattas av Trafi kverkets bullerskyddsåtgärder. Handelsområdets trafi k i sig genererar<br />
störningar för omgivningen vilket bedöms som en liten och lokalt negativ. De sammantagna<br />
konsekvenserna bedöms som positiva då fl ertalet får en bättre ljudmiljö.<br />
6.10.8 Intilliggande verksamheter<br />
Nollalternativet innebär inga förändringar för intilliggande verksamheter. Nollalternativet medför<br />
en möjlighet till arrende av jordbruksmarken söder om Valsjöbäcken. Problemen med tidvis<br />
översvämning (som hanteras under mak och vatten) kvarstår. Problemen med anslutningar och<br />
omvägar för trafi k till <strong>Gävle</strong> fältrittklubb kvarstår. Redan den gällande detaljplanen riskerar att<br />
påverka förutsättningarna för intilliggande verksamheter på ett negativt sätt, men konsekvenserna<br />
bedöms som måttliga jämfört med exploateringsalternativet.<br />
Trafi kverket utreder en eventuell ombyggnad av väg 56 till mötesfri landsväg mellan Hedesunda<br />
och Valbo. Det aktuella avsnittet har en dålig standard eftersom vägen är både krokig och smal<br />
med dåliga siktförhållanden. I nuläget fördjupas en tidigare förstudie med utredningar om alternativet.<br />
Några alternativ innebär att ytterligare jordbruksmark tas i anspråk.<br />
Exploateringsalternativet Skjutstationerna kommer att fl yttas och klubben kommer att delvis få<br />
nya skjutriktningar. Fastigheterna kommer att utökas. Skytteklubben nuvarande tillfartsväg kommer<br />
att tas bort inom planområdet. Istället kommer tillfarten ske via handelsområdets lastgata.<br />
Utanför planområdet behålls befi ntlig sträckning av skytteklubbens väganslutning. Bullervall<br />
kommer att behöva anläggas mellan skytteklubben och handelsområdet. Valbo Sportskytteklubb<br />
bedöms kunna fortsätta med sin verksamhet på ungefär samma sätt som i dagsläget.<br />
Expansion av verksamheten bedöms som svår i exploateringsalternativet.<br />
Ängsbergsvägen används för biltrafi k till skjutbanan och till Ängsbergs gård. Vägen kommer delvis<br />
att stängas av vid handelsetablering, ny tillfart sker via handelsområdets lastgata. Ängsbergs<br />
gård kommer även fortsättningsvis kunna nå skytteklubben med en egen väganslutning till<br />
Skjutbanevägen. Exploateringsalternativet bedöms påverka Ängsbergs gård negativt bland annat<br />
genom utebliven mark för arrondering, mindre jordbruksmark nära brukarenheten, försvårad<br />
drift (speciellt avseende mjölkproduktion) då djur behöver utlokaliseras längre ifrån gården, risk<br />
för starkt begränsade driftmöjligheter i framtiden, svårt att bedriva rationell drift av gården, risk<br />
att begränsas i antalet djurenheter och risk för störningar från arrangemang från handelområdet.<br />
Vidare fi nns risk för att skräp från handelsområdet kommer in på ägorna och förstör maskiner,<br />
foder eller betas av djur. Detaljplanen föreslår därför ett stängsel där handelsområdet möter<br />
jordbruksmark för att minimera risken för negativa konsekvenser för det intilliggande jordbruket.<br />
Potentiella konfl ikter mellan handel och verksamheterna bedöms utgöras av allergirisk och problem<br />
med lukt från djur och gödselhantering. Risk fi nns också att framtida krav på handel eller<br />
jordbruk påverkar verksamheterna negativt.<br />
Föreslagen exploatering skulle sammantaget medföra en mycket stor negativ konsekvens för<br />
Ängsbergs gård. Det bedöms som mycket svårt att fortsätta med jordbruket med nuvarande<br />
driftsinriktning.
Öster om planområdet ligger <strong>Gävle</strong> Fältrittklubb expolateringsalternativet medför att en ny tillfart<br />
behöver anordnas då den nya trafi kplatsen med tillkommande ramper medför att fältrittklubbens<br />
nuvarande tillträdesväg försvinner. Den nya vägen bedöms medföra att tillfart till Fältrittklubben<br />
underlättas. Samtidigt riskerar fältrittklubben att påverkas negativt av att de vägar som idag<br />
används av ryttare bryts eller får ökad trafi k. Dragningen av den nya vägen till Fältrittklubben är<br />
inte helt klar och kommer att regleras genom lantmäteriförrättning. Ridstigar kommer att förändras<br />
och expansion av verksamheten kan försvåras.<br />
Sammanfattningsvis bedöms exploateringsalternativet (om byggnad av trafi kplats, bullerskyddsåtgärder<br />
och utökad exploatering av handelsområdet) medföra en mycket stor negativ påverkan<br />
på Ängsbergs gård och konsekvenserna bedöms som stora och negativa. För Skytteklubben<br />
och Fältrittklubben bedöms konsekvensen vara negativ och måttlig.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
85
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
86<br />
7. Underlag för samlad bedömning<br />
7.1 Samlad miljöpåverkan och måluppfyllelse<br />
Den föreslagna handelsetableringen i Valbo leder till en ökning av biltrafi karbetet för handelsre-<br />
sor i regionen. Detta innebär ökade utsläpp av koldioxid, kvävedioxid, ozon, partiklar och buller,<br />
särskilt på vägar i Valbos omgivning. Den samlade bedömningen är att det totala biltrafi karbetet<br />
i <strong>kommun</strong>en ökar med den föreslagna utbyggnaden av externhandel i Valbo. Detta påverkar<br />
måluppfyllelsen negativt för miljömålen God Bebyggd miljö, Frisk luft och Begränsad klimatpåverkan.<br />
Målet Grundvatten av god kvalitet och Giftfri miljö bedöms påverkas positivt förutsatt att<br />
skyddsåtgärder vidtas och dagvatten hanteras så att vattenresurser inte påverkas.<br />
Målet Levande sjöar och vattendrag kan komma att påverkas av ökade utsläpp av dagvatten till<br />
Valsjöbäcken även om rening kan ske före utsläpp till recipienten. Jordbruksmark kommer att<br />
tas i anspråk för handelsetableringen. Skogsbryn och skogspartier av värde för kulturmiljön och<br />
landskapsbilden kommer att försvinna. Detta gör att målen Ett rikt odlingslandskap, Levande<br />
skogar och Ett rikt växt och djurliv påverkas på ett negativt sätt.<br />
Handelsetableringen anses vara viktig lokalt och regionalt ur andra aspekter. Utökad handel<br />
bedöms medföra mervärden för Valbo som samhälle och medverkar på det sättet till en socialt<br />
hållbar utveckling. Ett varierat utbud av arbetsplatser och service, god kollektivtrafi k, säker<br />
gång- och cykeltrafi k samt bullerskydd kan i viss mån också bidra till målet God bebyggd miljö.<br />
Utökad handel medför ett stort antal nya arbetstillfällen i regionen och en konsumtion som bidrar<br />
till en ekonomiskt hållbar utveckling.<br />
7.2 Hur miljöaspekter och synpunkter integreras<br />
Syftet med miljöbedömning och MKB är att integrera miljöaspekter i planarbetet så att en hållbar<br />
utveckling främjas. För att integrera miljöaspekterna i planen har arbetet med MKB skett parallellt<br />
med planarbetet. <strong>Gävle</strong> <strong>kommun</strong> och Ramböll har deltagit i en projektgrupp och arbetet<br />
med MKB har stämts av med länsstyrelsen i <strong>Gävle</strong>borgs län, Trafi kverket, exploatören och<br />
kontrakterade konsulter.<br />
Målsättningen har varit att MKB ska påverka planens utformning, men det har i alla frågor inte<br />
varit möjligt. För att förtydliga vad som är föreslaget/inarbetat i planen redovisas dessa åtgärder<br />
separat. Åtgärder som rekommenderas utöver det eller som faller under exploatörens ambition<br />
redovisas under separat rubrik och ingår inte i konsekvensbedömningen för detaljplanen.<br />
7.3 Förslag till uppföljning och övervakning<br />
MKB ska innehålla en redogörelse av den uppföljning som kan behövas av den betydande mil-<br />
jöpåverkan som genomförandet av planen kan medföra. Förslagen till uppföljning och övervakning<br />
ska säkerställa att riktvärden och rekommendationer följs samt att en god bebyggd miljö<br />
skapas.
Enligt svensk lagstiftning har verksamhetsutövare ett stort ansvar att deras verksamhet inte skadar<br />
människors hälsa eller miljön. Verksamhetsutövarens egenkontroll regleras genom bestämmelserna<br />
miljöbalken och innebär bland annat att verksamhetsutövaren har det huvudsakliga<br />
ansvaret för uppföljning och kontroll av eventuella miljökonsekvenser under omvandling av programområdet.<br />
<strong>Gävle</strong> <strong>kommun</strong> kommer att ansvara för tillsyn av uppföljning av verksamheterna.<br />
För att avgöra om bedömningar om buller och beräkningar av luftföroreningshalter är korrekta<br />
rekommenderas att trafi kmängder i området följs upp via Trafi kverkets återkommande mätningar.<br />
Om trafi kökningen blir större än prognosticerat kan nya bedömningar om luft och buller<br />
bli aktuella.<br />
Kontroll under byggskedet måste bekostas av exploatören för att säkerställa att vattentäkten<br />
och Valsjöbäcken inte förorenas. Kontroll av dagvattenrening och halter i Valsjöbäcken måste<br />
fortsätta för att avgöra hur dagvattensystemet fungerar och för att utesluta att negativ påverkan<br />
på vattendraget.<br />
7.4 Metoder och osäkerheter<br />
MKB-arbetet har genomförts med stöd av befi ntlig lagstiftning. För att följa lagstiftningen och för<br />
att göra konsekvensbedömningen har olika typer av checklistor använts. Rumsliga analyser har<br />
genomförts med kartmaterial och GIS-databaser som grund. I de fall då bedömningen har kunnat<br />
baseras på gällande riktvärden eller normer har en sådan jämförelse gjorts.<br />
MKB genomförs utifrån bedömningar om en framtida situation. Eftersom framtiden är okänd<br />
fi nns det i bedömningarna alltid en viss osäkerhet. Både såväl buller- som luftkvalitetsberäkningar<br />
är baserade på beräknade trafi kmängder. Om trafi kmängderna i framtiden skiljer sig från<br />
de beräknade kan konsekvensen i själva verket bli större eller mindre än vad som bedömts.<br />
Andra osäkerheter utgörs av oförutsedda fynd eller förutsättningar. Om okända fornlämningar<br />
påträffas kan konsekvenserna gällande kulturmiljö bli större än den bedömda påverkan. På<br />
motsvarande sätt kan påträffande av okända föroreningar medföra större konsekvenser än vad<br />
som bedömts.<br />
Den här MKB bygger på information som har varit känd under processen. Samrådet har varit ett<br />
sätt att samla in ytterligare information om området.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
87
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
88<br />
7.5 Tillkommande prövning<br />
Tillkommande anmälan, dispens eller prövning kan krävas för:<br />
• tillstånd för ingrepp i eller borttagande av fornlämning, samråd kring fortsatt utredning<br />
• anmälan eller tillstånd för vattenverksamhet i samband med kulvertering av Valsjöbäcken<br />
• dispens för ingrepp i biotopskyddade objekt<br />
• samråd för åtgärd som väsentligt kan ändra naturmiljön (12:6-samråd)<br />
• arbete inom vattenskyddsområde<br />
• anmälan om utformning av dagvattenanläggningar<br />
• en eventuell drivmedelsstation prövas enligt miljöbalken och i bygglovet
8. Ordlista<br />
Behovsbedömning En behovsbedömning är ett arbetssätt för att pröva om en plan<br />
Betydande<br />
miljöpåverkan<br />
behöver MKB eller inte och vad en MKB i så fall bör omfatta.<br />
Förändringar i samhället kan medföra många olika konsekvenser.<br />
Bara vissa av dessa konsekvenser kan bedömas vara<br />
så komplexa och övergripande att de medför en betydande<br />
miljöpåverkan på miljön eller människor. En betydande miljöpåverkan<br />
är därför en konsekvens som inte uppenbart eller med<br />
lätthet kan överblickas eller åtgärdas.<br />
Dagvatten Dagvatten är avrinnande vatten på markytan eller på en byggnad.<br />
Dimensionerande trafi k Mått som används för att utforma en trafi kanläggning. Dimensionerande<br />
timme är en normal vardagsmaxtimme, dvs maximal<br />
trafi k under en vardagstimme<br />
Direkta och indirekta<br />
konsekvenser<br />
Direkta konsekvenser är omedelbart synliga, ofta mätbara och<br />
ligger ofta inom berört planområde. Indirekta konsekvenser kan<br />
uppstå som en följdeffekt, efter en tid och är mer diffusa. Dessa<br />
indirekta konsekvenser uppkommer ofta i planens omgivande<br />
infl uensområde.<br />
FÖP Fördjupad översiktsplan. Plan för en avgränsad del av <strong>kommun</strong>en,<br />
anger intentionerna i markanvändningen.<br />
Infl uensområde MKB:n är fokuserad på de viktigaste konsekvenserna inom<br />
ett planområde. Dock fi nns det vissa troliga följdeffekter och<br />
indirekta konsekvenser av planens genomförande som påverkar<br />
ett större omkringliggande område, inom ett så kallat infl uensområde.<br />
Dessa mer övergripande konsekvenser berörs också i<br />
MKB:n, men inte lika detaljerat.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
89
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
90<br />
Irreversibla konsekvenser En konsekvens som inte går att stoppa när den inletts.<br />
Irreparabla konsekvenser En konsekvens som inte går att åtgärda eller läka.<br />
Kumulativa konsekvenser En konsekvens som tillsammans med andra konsekvenser blir<br />
MKB och<br />
miljöbedömning<br />
en större konsekvens. Kumulativt kan även betyda att konsekvensen<br />
över tiden ökar successivt.<br />
<strong>Miljökonsekvensbeskrivning</strong>, MKB, ska beskriva vilka konsekvenser<br />
som kan uppkomma om den aktuella planen genomförs.<br />
Processen för att ta fram en MKB kallas för miljöbedömning.<br />
MB Miljöbalken. Svensk miljölagstiftning, som har som syfte att<br />
främja en hållbar utveckling och på så sätt tillförsäkra nu levande<br />
och kommande generationer en hälsosam och god livsmiljö.<br />
MKN Miljökvalitetsnorm. Återfi nns i 5 kap miljöbalken och är ett<br />
styrmedel i det svenska miljöarbetet. MKN ska ange den miljökvalitet<br />
som bedöms vara godtagbar för att varaktigt skydda<br />
människors hälsa, miljö eller för att avhjälpa skador på eller oangelägenheter<br />
för människors hälsa och miljö. Idag fi nns normer<br />
för bland annat vatten, luftkvalitet och omgivningsbuller.<br />
Recipient Med recipient menas ett vattendrag eller sjö som är mottagare<br />
av det dagvatten och vatten som ringer i ett område.<br />
ÖP Översiktsplan. Kommuntäckande plan som anger hur <strong>kommun</strong>ens<br />
markanvändning (bebyggelse, transporter, jord- och<br />
skogsbruk m.m.) ska utvecklas på sikt.
9. Referenser<br />
Digitala källor<br />
www.fmis.se, Riksantikvarieämbetets hemsida för fornlämningar<br />
www. gis.lst.se, Länsstyrelsens RUM-material<br />
www.svo.se, Skogens källor, Skogsstyrelsens hemsida för skyddsvärda naturmiljöer<br />
www.viss.lst.se, Vatteninformationssystem i Sverige för kända vattenförekomster<br />
Muntlig källa<br />
Maria Höjers samtal med Malin Delin på Gästrike Vatten AB, måndag 2012-12-17 (preliminära<br />
resultatet av mätning av grundvattenytans läge runt planområdet).<br />
Skriftliga källor<br />
Bedömning av miljöpåverkan enligt PBL, Bygg&Miljö, <strong>Gävle</strong> <strong>kommun</strong>, 2010-07-08.<br />
Byar, bruk och gårdar i Valbo, en kulturhistorisk undersökning, Stadsarkitektkontoret 1977.<br />
Fördjupad översiktsplan, Valbo Köpcentrum södra delen, antagen 2004-03-29,<br />
<strong>Gävle</strong> <strong>kommun</strong> 2004.<br />
<strong>Gävle</strong> fi skeplan, <strong>Gävle</strong> <strong>kommun</strong> 2002.<br />
Valbo Köpstad utformningsprogram (daterad 2012-12-21), <strong>Gävle</strong> <strong>kommun</strong><br />
MKB för arbetsplan, grundvattenskydd E16, Valbo, <strong>Gävle</strong> <strong>kommun</strong>, <strong>Gävle</strong>borgs län,<br />
WSP på uppdrag av Vägverket, utgivningsdatum 2009-03-13.<br />
MKB för arbetsplan E16/56 Valbo handelsområde (Länsstyrelsens beslut om godkännande av<br />
MKB daterad 2012-12-07), WSP på uppdrag av Trafi kverket<br />
Plan- och genomförandebeskrivning samt plankarta för Valbo Köpstad,<br />
daterad 2012-12-21, TEMA på uppdrag av <strong>Gävle</strong> <strong>kommun</strong><br />
Plan- och genomförandebeskrivning med MKB, Valbo Volymhandel, Bygg&Miljö,<br />
<strong>Gävle</strong> <strong>kommun</strong>, antagen 2005-06-20 och laga kraft vunnen 2006-06-21.<br />
Preliminär undersökningsresultat från förundersökning inför exploatering inför utbyggnad av<br />
Valbo köpstad, Maria Björck, 2012-09-07<br />
PM Trafi k, E16/56 Valbo handelsområde, WSP på uppdrag av Trafi kverket, 2011-12-12<br />
PM Geohydrologi tillhörande Arbetsplan för E16/56 Valbo handelsområde, Trafi kverket genom<br />
WSP (daterat 2012-09-21)<br />
PM 2012-02-29 (Beräkningar av utsläpp vid parkeringsplatserna i Valbo köpstad),<br />
SLB Analys på uppdrag av <strong>Gävle</strong> <strong>kommun</strong><br />
Rapport Luftföroreningar från E16/56, reviderat med nya trafi kdata,<br />
WSP på uppdrag av Trafi kverket, 2012-01-19<br />
Socialt hållbar utveckling - en kunskapsöversikt, Boverket, regeringsuppdrag IJ2009/1746/IU.<br />
Särskild utredning Valbo Handelsområde, Valbo socken i <strong>Gävle</strong> <strong>kommun</strong>, Dnr 2647/320,<br />
Länsmuseet <strong>Gävle</strong>borg, slutredovisning 2010.<br />
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
91
MKB för detaljplan, Valbo Köpstad - UTSTÄLLNINGSHANDLING 2013-01-08<br />
92<br />
Trafi kutredning Valbo Handelsområde, <strong>Gävle</strong>, BN Trafi ksystem AB på uppdrag av Trafi kverket,<br />
konceptversion augusti 2010.<br />
Valbo dagvattenutredning, Sweco Environment AB på uppdrag av KF Fastigheter AB,<br />
2010-06-10.<br />
Rapport Regionala effekter vid utbyggande av Valbo köpstad -Valbo volymhandel AB genom<br />
WSP<br />
PM förtydligande svar på samrådsyttrande Grundvatten, Valbo Volymhandel AB genom Sweco<br />
Environment AB<br />
PM Svar på samrådsfrågor angående dagvattenhanteringen i Valbo köpstad, Valbo Volymhandel<br />
AB genom Sweco Environment AB<br />
Detaljerad riskbedömning för detaljplan -transport av farligt gods på vägarna 80 och 56, Valbo<br />
Köpstad, <strong>Gävle</strong> (granskningshandling daterad 2012-10-19) - Valbo Volymhandel AB genom<br />
WSP<br />
Översiktsplan <strong>Gävle</strong> stad 2025, antagen 2009-04-27, <strong>Gävle</strong> <strong>kommun</strong> 2009.<br />
<strong>Miljökonsekvensbeskrivning</strong> för kulvertering av Valsjöbäcken (MKB och tekniskbeskrivning) daterad<br />
2012-12-11 (granskningshandling), Valbo Volymhandel AB genom Sweco Environment AB
Ramböll Sverige AB<br />
Dragarbrunnsgatan 78 B, 753 20 Uppsala<br />
telefon : 018-56 13 00, fax: 018-69 55 49<br />
www.ramboll .se
