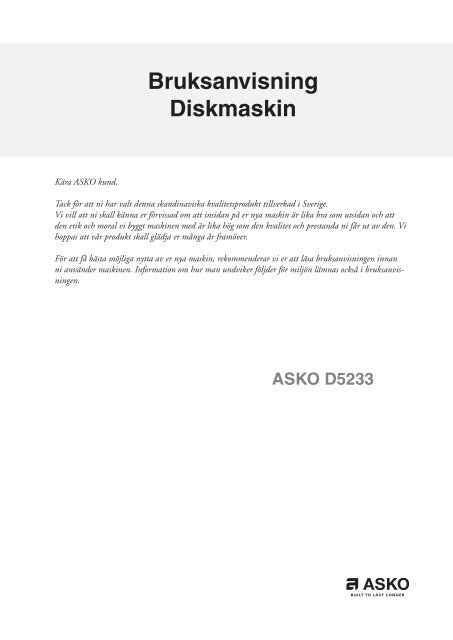

Kära ASKO kund,<br />
<strong>Bruksanvisning</strong><br />
<strong>Diskmaskin</strong><br />
Tack för att ni har valt denna skandinaviska kvalitetsprodukt tillverkad i Sverige.<br />
Vi vill att ni skall känna er förvissad om att insidan på er nya maskin är lika bra som utsidan och att<br />
den etik och moral vi byggt maskinen med är lika hög som den kvalitet och prestanda ni får ut av den. Vi<br />
hoppas att vår produkt skall glädja er många år framöver.<br />
För att få bästa möjliga nytta av er nya maskin, rekommenderar vi er att läsa bruksanvisningen innan<br />
ni använder maskinen. Information om hur man undviker följder för miljön lämnas också i bruksanvisningen.<br />
ASKO D5233
Innehåll<br />
Sida<br />
Innan du diskar första gången 3<br />
Säkerhet 4<br />
Barnsäkerhet 5<br />
<strong>Diskmaskin</strong>ens delar 6<br />
Tekniska uppgifter 6<br />
Diskkorgarna 7<br />
Panelen 10<br />
Doseraren 10<br />
Grundkurs 11<br />
Ekodisk 14<br />
Ömtåligt diskgods 15<br />
Standardprogram 16<br />
Rengöring 17<br />
Sköljmedel 20<br />
Inställningar 21<br />
Sida<br />
Felindikationer 22<br />
Felsökning 23<br />
Prestandainformation 26<br />
Installationsanvisning 27<br />
Service och garanti 42<br />
Egna anteckningar 43<br />
Snabbguide 44
Innan du diskar första gången:<br />
Läs igenom bruksanvisningen<br />
Läs igenom bruksanvisningen innan du börjar<br />
använda maskinen, särskilt avsnitten Säkerhet,<br />
Barnsäkerhet och Grundkurs.<br />
Var försiktig med vissa material<br />
Läs avsnittet Ömtåligt diskgods innan du<br />
diskar porslin med oglaserad dekor eller andra<br />
husgeråd av plast, trä eller kristall som du är<br />
rädd om.<br />
Kontrollera inställning av luckan<br />
Kontrollera att diskmaskinens lucka är korrekt<br />
inställd: öppna luckan en bit och släpp den.<br />
Stannar den exakt där du släppte den? Om<br />
inte, bör du kontrollera installationsanvisningen<br />
eller konsultera installatören.
Säkerhet<br />
Allmänt:<br />
• Läs och spara bruksanvisningen!<br />
• Installation av vatten, avlopp och el skall<br />
göras av behörig fackman.<br />
• Använd inte diskmaskinen till något utöver<br />
det som anges i denna bruksanvisning.<br />
• Belasta inte diskmaskinsluckan eller<br />
diskkorgarna med något utöver diskgods.<br />
• Använd endast maskindiskmedel!<br />
• Placera knivar och andra vassa föremål så att<br />
de inte skadar personer eller diskmaskinen.<br />
Placera aldrig diskgods med lösningsmedelsrester<br />
i maskinen p g a explosionsrisken.<br />
Disk som innehåller aska, vax och<br />
smörjfett får heller inte diskas i diskmaskinen.<br />
Placera föremål av trä och plast i maskinens<br />
överkorg, så att de inte ramlar ner<br />
på elementet i botten av maskinen (brandrisk).<br />
Vinterförvaring/Transporter<br />
Förvara maskinen frostfritt.<br />
Undvik långa transporter vid stark kyla.<br />
Transportera maskinen upprätt eller liggande<br />
på rygg.<br />
Överfyllnadsskydd<br />
Överfyllnadsskyddet startar utpumpning<br />
och stänger av vattenintag om maskinens<br />
vattennivå stiger över den normala. Om<br />
skyddet utlöses, stäng av vattentillförseln och<br />
ring efter service. Se ”Felindikationer”.<br />
Rengöring<br />
När du gör rent kanten runt luckan skall du<br />
endast använda en lätt fuktad trasa. Spruta<br />
inte med duschflaska! Vatten kan tränga in i<br />
låset och komma i kontakt med de elektriska<br />
komponenterna.<br />
Förpackningsmaterial<br />
Källsortera enligt din kommuns<br />
rekommendationer.<br />
Skrotning<br />
När maskinen tjänat ut och skall skrotas ska<br />
den genast göras obrukbar. Dra ur kontakten<br />
och klipp av sladden så kort som möjligt.<br />
Ta kontakt med renhållningsverket eller din<br />
kommun för information om hur man skrotar<br />
maskinen på rätt sätt!<br />
Maskinen är tillverkad och märkt för<br />
återvinning.
Barnsäkerhet<br />
Barnsäkert knapplås<br />
För att förhindra barn att starta maskinen man<br />
aktivera ett knapplås.<br />
Gör så här:<br />
1. Stäng av maskinen med<br />
huvudströmbrytaren.<br />
2. Håll temperatur- och torkvalsknapparna<br />
intryckta när huvudströmbrytaren slås på.<br />
Då blinkar temperatur, tork- och start<br />
symbolerna. Släpp temperatur- och<br />
torkvalsknapparna.<br />
3. Tryck på Programvalsknappen. När<br />
symbolen för Autodisk tänds är knapplåset<br />
aktiverat.<br />
4. Tryck på Start/ stop-knappen för att lagra<br />
inställningen.<br />
När knapplåset är aktiverat blinkar temperatur<br />
och torkvalssymbolerna när man försöker<br />
trycka på någon av knapparna.<br />
För att avaktivera knapplåset tillfälligt när man<br />
vill starta maskinen, tryck på temperatur- och<br />
torkvalsknapparna samtidigt. Knapplåset slås<br />
sedan automatiskt på igen efter 3 minuter.<br />
För att avaktivera knapplåset helt och hållet,<br />
gör på samma sätt som när man aktiverar<br />
det. När symbolen för Autodisk är släckt är<br />
knapplåset avaktiverat.<br />
Tips!<br />
Du kan läsa mer om detta i kapitlet<br />
Inställningar.<br />
Barnsäker disk<br />
• Använd knivlådan, alternativt knivställ, för alla<br />
långa/vassa föremål.<br />
• Stäng alltid luckan och sätt genast igång<br />
programmet när du fyllt på diskmedel.<br />
• Håll barn borta från diskmaskinen när den är<br />
öppen. Det kan finnas diskmedelsrester kvar!<br />
• Låt inte barn använda eller leka med<br />
diskmaskinen. Var särskilt aktsam när luckan<br />
är öppen.<br />
Akta barnen!<br />
- Maskindiskmedel är frätande!<br />
Förvara disk- och sköljmedlet oåtkomligt för<br />
barn! Om någon svalt maskindiskmedel, ge<br />
genast dryck, ett till två glas mjölk eller vatten.<br />
Försök inte framkalla kräkning. Kontakta<br />
läkare! Om någon fått maskindiskmedel i<br />
ögonen, skölj (minst 15 min) i rikligt med<br />
vatten.
<strong>Diskmaskin</strong>ens delar<br />
1 Knivkorg<br />
2 Överkorg<br />
3 Spolarmar<br />
4 Bestickkorg<br />
5 Underkorg<br />
6 Diskmedelsfack<br />
7 Huvudströmbrytare<br />
8 Sköljmedel, påfyllning<br />
9 Programpanel<br />
10 Sil<br />
11 Typskylt<br />
*Avvikelser kan förekomma<br />
beroende på modell och marknad!<br />
Tekniska uppgifter<br />
Höjd<br />
Bredd<br />
Djup<br />
Vikt<br />
Kapacitet*<br />
Vattentryck<br />
Anslutning<br />
Max anslutningseffekt<br />
*Enligt standard, EN 50242.<br />
**Se typskylten.<br />
.<br />
7<br />
8<br />
9<br />
6<br />
4<br />
5<br />
2<br />
3<br />
1<br />
820–870 mm<br />
596 mm<br />
550 mm<br />
48 kg<br />
12 kuvert<br />
0,03–1,0 MPa (0,3–10 kp/cm2)<br />
1-fas, 230 V, 50Hz 10/16a**<br />
1600 W**<br />
10<br />
11
Diskkorgarna<br />
Överkorg<br />
1<br />
Nedre korg<br />
Knivkorg<br />
*Avvikelser kan förekomma beroende på modell och<br />
marknad!<br />
3<br />
2<br />
1. Vinglashylla<br />
2. Kopphylla<br />
3. Knivstopp
Bestickskorg<br />
1a 1b 1c<br />
Bestickskorg med lock<br />
2a 2b
Placering av lock för bestickkorg (i överkorgen)<br />
3a<br />
3b<br />
3c
10<br />
Panelen<br />
8 9 10<br />
1 2 3 4 5 6 7 11<br />
P R O G<br />
1. Programväljare<br />
2. Autodisk<br />
3. Grytdisk<br />
4. Normaldisk<br />
5. Skondisk<br />
6. Snabbdisk<br />
Doseraren<br />
1 2 3<br />
5<br />
4<br />
7. Avspulning<br />
8. Temperaturval<br />
9. Tidsfördröjd start<br />
10. Torkval<br />
11. Sköljmedelindikiering<br />
12. Start/Stop<br />
1. Fack för huvuddiskmedel<br />
2. Fack för fördiskmedel<br />
3. Kontrollöga för sköljmedel (inte alla<br />
modeller)<br />
4. Lock för sköljmedel<br />
5. Lucka för diskmedelfack<br />
12<br />
S TA R T<br />
S T O P
Grundkurs<br />
Här följer en steg-för-steg-instruktion som<br />
hjälper dig till bästa möjliga diskresultat.<br />
Fyll korgarna rätt!<br />
Tack vare Super Cleaning System,<br />
behöver du inte skölja disken under rinnande<br />
vatten. Skrapa bara bort större matrester innan<br />
du lastar maskinen. Bekvämt och miljövänligt!<br />
Placera glas, koppar, skålar och assietter och<br />
fat i överkorgen, vinglas ställs i vinglashyllan,<br />
knivar läggs i knivstället om sådant finns.<br />
OBS!<br />
Vänd alla smutsiga ytor inåt eller nedåt!<br />
Placera tallrikar, assietter, uppläggningsfat,<br />
kastruller och bestick (i bestickkorgen)<br />
i underkorgen.<br />
Ställ besticken med skaften nedåt och så<br />
spridda som möjligt. Se till att skedar inte<br />
ligger i varandra.<br />
Placera inte bestick av olika material - t ex<br />
silver och rostfritt i samma fack (risk för<br />
fläckar).<br />
Kontrollera att spolarmarna kan röra sig<br />
fritt.<br />
Se Ömtåligt diskgods, om du vill diska<br />
föremål som kan vara ömtåliga.<br />
Dosera diskmedel<br />
Diskmedel skall doseras efter vattnets<br />
hårdhetsgrad. Följ doseringsanvisningarna på<br />
diskmedelsförpackningen. Har du maskin med<br />
avhärdare dosera som om du har mjukt vatten.<br />
Häll diskmedlet i diskmedelsfacket. Det finns<br />
ett fack för fördisk och ett för huvuddisk, se<br />
Doseraren. Ring diskmedelstillverkaren om du<br />
har frågor rörande diskmedel.<br />
Diskmedelstabletter<br />
Dela tabletten i två delar om locket till<br />
doseraren är svårt att stänga. Det finns risk<br />
att diskmedlet inte doseras riktigt om locket är<br />
spänt och inte kan öppnas på rätt sätt.<br />
3in1/ Kombimedel<br />
OBS!<br />
Läs noga anvisningarna för dessa<br />
produkter. Är något oklart, kontakta<br />
diskmedelstillverkaren.<br />
VARNING!<br />
Akta barnen! - Maskindiskmedel är frätande.<br />
OBS!<br />
Använd endast maskindiskmedel<br />
Handdiskmedel kan inte användas eftersom<br />
skumbildningen hindrar maskines arbete.<br />
Tryck på<br />
huvudströmbrytaren och<br />
stäng dörren<br />
11
1<br />
Grundkurs<br />
Välj program<br />
Välj ett program genom att trycka en eller flera<br />
gånger på programväljaren tills önskat program<br />
visas.<br />
AUT AUT Autodisk<br />
<strong>Diskmaskin</strong>en känner av hur smutsig disken är<br />
och anpassar vattenförbrukning och temperatur<br />
därefter.<br />
Grytdisk<br />
Grytdiskprogrammet ska användas för att diska<br />
hårt smutsad disk som t ex kastruller, grytor och<br />
gratängformar. Om maskinen inte fylls av sådan<br />
disk, kan du fylla på med tallrikar osv.<br />
Normaldisk<br />
Används för att diska normalt smutsad disk med<br />
tallrikar, uppläggningsfat, koppar och glas mm.<br />
För normalt smutsad disk använd<br />
Normaldiskprogrammet med<br />
Normal temperatur och<br />
Normal torkning .<br />
För att spara mer vatten och energi använd<br />
ekonomi temperatur och ekonomi torkning.<br />
Snabbdisk<br />
Om disken är mycket lätt smutsad kan man välja<br />
Snabbdisk. Programmet används till glas och<br />
porslin som är mycket lätt smutsat, exempelvis<br />
kaffekoppar.<br />
Skondisk<br />
Om disken inte är så hårt smutsad, kan man<br />
välja Skondisk. Programmet är avsett för glas<br />
och porslin, som just använts och därför inte<br />
kräver ett så kraftfullt program.<br />
Ömtålig disk<br />
kan diskas med Skondiskprogrammet. Välj bort<br />
torkvärmen om du vill vara extra försiktig. Se<br />
också kapitlet om Ömtåligt diskgods.<br />
Avspolning<br />
För att skölja diskgodset, medan du väntar på<br />
att maskinen skall bli full.<br />
Om man önskar att använda tillval se<br />
kapitel TILLVAL. Annars kan maskinen<br />
nu startas, se punkt 6.
Grundkurs<br />
Välj tillval<br />
För att välja ett tillval tryck på någon av<br />
tillvalsknapparna.<br />
Temperatur<br />
Med tillvalsknappen temperatur väljer du själv<br />
temperatur på diskningen. Du kan variera<br />
temperaturerna enligt nedan:<br />
Normal Ekonomi<br />
Auto<br />
Grytdisk: 70°C 55°C<br />
Normaldisk: 65°C 55°C<br />
Snabbdisk: 60°C 30°C<br />
Skondisk: 50°C 40°C<br />
Temperatursymbolen lyser om du har valt<br />
normal temperatur. Valet kvarstår till ändring<br />
gör.<br />
Tidsfördröjd start<br />
Om du vill att maskinen ska starta vid en senare<br />
tidpunkt tryck på tillvalsknappen Fördröjd start.<br />
Klocksymbolen på knappen lyser. Tryck därefter<br />
på Start/ stop-knappen och maskinen kommer<br />
att starta programmet 5 timmar senare. För att<br />
avbryta Fördröjd start tryck tre sekunder på<br />
Start/ stop knappen.<br />
Torkning<br />
Om du önskar ett bättre torkresultat, tryck på<br />
tillvalsknappen Normal torkning och en symbol<br />
i form av tre vågformiga streck lyser. Önskar du<br />
ett program med Ekonomitork - tryck igen så<br />
släcks symbolen. Fläkten torkar disken även om<br />
du inte valt Normaltork, dock ej i programmet<br />
Snabbdisk.<br />
Tryck på Start/ Stop<br />
Nu startar maskinen. Den sköter hela diskningen<br />
automatiskt. Stäng luckan ordentligt, annars<br />
startar inte maskinen.<br />
Ångrar du dig?<br />
Om du vill byta program sedan du startat<br />
maskinen, tryck på Start/ Stop-knappen i tre<br />
sekunder. Välj sedan ett nytt program och tryck<br />
därefter på Start/ Stop-knappen.<br />
Vill du lasta i mer disk?<br />
Öppna luckan; maskinen stannar automatiskt,<br />
ställ in disken, stäng luckan och maskinen<br />
fortsätter där den slutade.<br />
Om maskinen stängs av med<br />
huvudströmbrytaren<br />
(eller vid strömavbrott) innan diskprogrammet<br />
är avslutat, fortsätter det avbrutna programmet,<br />
när maskinen får ström igen.<br />
OBS!<br />
Stängs strömmen av, eller om luckan är<br />
öppen mer än 2 minuter under torkningen<br />
avbryts pogrammet.<br />
7 Efter disken<br />
När maskinen är färdig, drar den endast<br />
viloström. Vill man bryta strömmen helt, stänger<br />
man av med huvudströmbrytaren. Stäng av<br />
vattenkranen om maskinen inte skall användas<br />
under en längre tid, t ex under semestern.<br />
I slutet av varje program torkas disken med hjälp<br />
av den inbyggda fläkten.<br />
När programmet är färdigt, visas End bredvid<br />
Start/ Stop- knappen.<br />
1
1<br />
Ekodisk<br />
Diska bara full maskin<br />
Vänta med diskningen tills maskinen är full, så<br />
sparar du energi.<br />
Diska med lägre temperatur<br />
Är disken bara lätt smutsad kan du sänka<br />
temperaturen i Skondisk till 40°C och i<br />
Snabbdisk till 30°C.<br />
Välj program med Ekonomi<br />
torkning<br />
För att spara energi, använd ekonomi torkning.<br />
Du får ett bättre torkresultat om du efter avslutat<br />
program ställer luckan lite på glänt.<br />
Skölj inte innan du diskar<br />
Tack vare maskinens Super Cleaning System<br />
behöver du inte skölja disken under rinnande<br />
vatten innan du lastar in den i maskinen.<br />
Välj miljöanpassat diskmedel<br />
Läs miljödeklarationer på förpackningen!<br />
Anslut till kallvatten<br />
Om maskinen är ansluten till kallvatten, blir<br />
gångtiderna längre, eftersom uppvärmningen<br />
av vattnet tar längre tid. Den förlängda disktiden<br />
gör dock att man kan köra ett program med<br />
lägre disktemperatur och ändå få samma<br />
resultat.
Ömtålig diskgods<br />
En del husgeråd tål inte att maskindiskas.<br />
Orsakerna kan vara flera. Vissa material<br />
tål inte stark värme, andra kan skadas av<br />
maskindiskmedlet.<br />
Ömtålig dekor<br />
Porslin med dekor som ligger ovanpå glasyren<br />
(godset känns då strävt) bör inte maskindiskas.<br />
Kristall/ glas<br />
Placera föremålen så att de inte stöter<br />
samman under diskningen. Använd lägsta<br />
möjliga disktemperatur och kortast möjliga<br />
program. Ingen torkvärme! Antika och mycket<br />
ömtåliga föremål bör inte diskas i maskin.<br />
Glas som maskindiskas i höga temperaturer<br />
kan med tiden få en grå slöja som inte går att<br />
få bort. Diska finglasen med lägsta temperatur<br />
och låg dosering av diskmedel.<br />
Silver<br />
Föremål av silver och rostfritt bör inte komma<br />
i beröring med varann, eftersom silvret då kan<br />
missfärgas.<br />
Bestick med klistrade handtag<br />
Vissa typer av lim tål inte maskindisk.<br />
Handtagen kan i sådana fall lossna.<br />
Trä<br />
Träföremål bör endast maskindiskas om de är<br />
märkta Maskindisk.<br />
Aluminium<br />
Aluminium kan mattas av maskindisk.<br />
Aluminiumkastruller av god kvalitet kan dock<br />
maskindiskas, även om man får räkna med en<br />
minskad högglans.<br />
För att skydda plastföremål<br />
Välj ett program med Ekonomi temperatur och<br />
Ekonomi torkning. Ej grytdisk.<br />
1
1<br />
Standardprogram<br />
Program<br />
Program Autodisk Grytdisk Normaldisk<br />
***<br />
Tryck på AUT<br />
Skondisk Snabbdisk Avspolning<br />
Tillval -- -- --<br />
Fördiskar<br />
med SCS*<br />
-- 2 fördiskar 3 fördiskar -- -- --<br />
Huvuddisk **** -- 55°C 65°C 50°C 60°C --<br />
Antal sköljar<br />
och temperatur<br />
****<br />
--<br />
Slutskölj<br />
60°C<br />
Förbrukningsvärden<br />
1. Disktid (ca<br />
min.) **<br />
1. Energi (ca.<br />
kWh)<br />
2. Disktid (ca<br />
min.) **<br />
2. Energi (ca.<br />
kWh)<br />
Vattenförbrukning<br />
(liter)<br />
3<br />
Slutskölj<br />
60°C<br />
3<br />
Slutskölj 70°C<br />
2<br />
Slutskölj<br />
50°C<br />
2<br />
Slutskölj 60°C<br />
100-145 170 130 95 45 4<br />
1<br />
Slutskölj<br />
0,5-0,8 0,6 0,9 0,5 0,6 0,01<br />
120-175 195 155 115 60 4<br />
1,1-1,4 1,3 1,5 0.9 1,0 0,01<br />
12-20 18 15 10 10 3<br />
* SCS = Super Cleaning System.<br />
** isktiden isktiden kan variera något beroende på temperaturen på vattnet, spnningsvariationer, spnningsvariationer, mm.<br />
Energimrkningsetikettens prestanda bygger på detta program.<br />
*** Testat program för energilabel r Normaldisk, ecotemperatur (55°C), ecotork (60°C i sista skölj).<br />
**** e hr visade temperaturerna r valda från fabrik.<br />
1. Anslutning till varmvatten ca 60°C.<br />
2. Anslutning till kalltvatten ca 15°C.
Rengöring<br />
Maskinens innerbehållare är tillverkad av rostfritt<br />
stål och hålls ren genom normal användning.<br />
Om du har kalkhaltigt (hårt) vatten kan det dock<br />
bildas kalkavlagringar i maskinen. Kör i så fall<br />
ett normaldiskprogram med två matskedar<br />
citronsyra i diskmedelsfacket.<br />
Finsil<br />
Spolarm<br />
Grovsil<br />
Rördel<br />
Grovsilen<br />
I grovsilen samlas större matrester, som inte<br />
utan vidare kan passera avloppspumpen. Töm<br />
grovsilen vid behov.<br />
1. Lyft grovsilen rakt upp med hjälp av<br />
handtaget.<br />
2. Töm grovsilen.<br />
Glöm inte att sätta tillbaka den!<br />
Finsilen<br />
Det som samlas på finsilen spolas automatiskt<br />
av vid varje diskomgång. Finsilen och dess<br />
rördel bör ändå rengöras ett par gånger om året.<br />
1. Vrid handtaget moturs ett varv.<br />
2. Lyft rördelen rakt upp med handtaget.<br />
Avlägsna sedan grovsilen för att kunna<br />
rengöra rördelen.<br />
1x<br />
3. Plocka bort och rengör finsilen.<br />
4. Återmontera i omvänd ordning. Se till<br />
att kanterna tätar ordentligt när du sätter<br />
tillbaka finsilen.<br />
5. Lås fast silen genom att vrida handtaget<br />
medurs till stoppläge: handtaget ska peka rakt<br />
ut från diskmaskinen.<br />
1x<br />
OBS!<br />
<strong>Diskmaskin</strong>en får inte användas utan silen är<br />
monterad!<br />
Om grovfilter inte är rätt fastsatt kan detta<br />
påverka diskresultatet!<br />
1
1<br />
Rengöring<br />
Avloppspumpen<br />
Pumpen kan nås inifrån maskinen.<br />
1. Gör maskinen strömlös genom att dra ut<br />
stickkontakten!<br />
2. Ta bort grovsilen och rördelen.<br />
3. Ta bort den lilla gula passbiten till vänster i<br />
bottenbrunnen (se bild nedan).<br />
3. Genom att sticka in fingret i hålet kommer<br />
du åt att snurra pumpvingen och ta bort<br />
eventuella stopp.<br />
4. Montera tillbaka passbiten och silarna.<br />
5. Sätt i stickkontaken i vägguttaget.<br />
Om maskinen ändå inte går att starta och ett<br />
surrande ljud hörs har överfyllnadsskyddet<br />
aktiverats.<br />
• Stäng av vattnet.<br />
• Dra ur stickkontakten ur vägguttaget.<br />
• Ring Service.<br />
OBS!<br />
Glöm inte montera tillbaka passbiten.<br />
Spolarmarna<br />
Hål och lagringar kan ibland bli igensatta.<br />
1. Dra den undre spolarmen rakt upp för att<br />
lossa den.<br />
2. Peta bort skräpet med en nål eller liknande.<br />
Spolarmarna har även hål på undersidan.
Rengöring<br />
Spolarmarna<br />
Hålen och lagringarna kan ibland bli igensatta.<br />
Undre spolarm<br />
1. Dra den undre spolarmen rakt upp för att<br />
lossa den.<br />
2. Peta bort skräpet med en nål e dyl.<br />
Spolarmarna har även hål på undersidan.<br />
Övre spolarm<br />
1. Dra ut överkorgen och vrid korgstoppet utåt<br />
på de båda skenorna (se bild). Korgen går nu<br />
att ta loss.<br />
2. Tag loss den övre spolarmen på samma sätt<br />
som den undre och gör rent den.<br />
Luckan<br />
När du gör rent kanten runt luckan använd<br />
endast en lätt fuktad trasa, ev. med något<br />
rengöringsmedel. Spruta inte med duschflaska<br />
eller liknande runt lucklåset. Detta för att<br />
undvika att vatten tränger in i lucklåset<br />
och kommer i kontakt med de elektriska<br />
komponenterna.<br />
VARNING!<br />
Spruta ej med duschflaska eller liknande runt<br />
lucklåset.<br />
Tips!<br />
För att undvika dålig lukt i diskmaskinen, gör<br />
rent lister och hörn med en diskborste och<br />
låglöddrande rengöringsmedel.<br />
1
0<br />
Sköljmedel<br />
Fyll på sköljmedel<br />
Torkningen går snabbare om man använder<br />
sköljmedel.<br />
Maskiner med indikering på panelen<br />
När sköljmedlet är slut och behöver fyllas<br />
på lyser symbolen för sköljmedel på<br />
panelen*.<br />
OBS!<br />
Efter påfyllning kan det dröja en viss tid innan<br />
symbolen slocknar.<br />
Gör så här för att fylla på sköljmedel:<br />
1. Vrid och lyft upp locket till<br />
sköljmedelsbehållaren till höger på<br />
doseraren. Här fyller du på och ställer in<br />
mängden sköljmedel som skall doseras i<br />
varje disk.<br />
2. Fyll försiktigt på sköljmedel upp till vredet för<br />
doseringsinställning.<br />
Ändra dosering om så önskas. Glöm inte att<br />
stänga locket.<br />
Maskiner med kontrollöga<br />
Det finns ett kontrollöga mitt i doseraren (se<br />
bilden). Om ögat är helt svart, finns tillräckligt<br />
med sköljmedel. Om ögat däremot ser<br />
mer genomskinligt ut, behöver du fylla på<br />
sköljmedel, se nedan.<br />
Kontrollöga<br />
Öppen<br />
Stngd<br />
Lock för sköljmedel<br />
Öppna genom att vrida och lyfta locket!<br />
Välj dosering<br />
Doseraren är normalt inställd på 1= mjukt vatten.<br />
Men beroende på vattnets hårdhetsgrad kan du<br />
behöva ändra doseringen.<br />
Öppna sköljmedelslocket . Där finns doserarens<br />
inställningsvred. Ställ in på 1–6: ju hårdare<br />
vatten desto högre dosering.<br />
Vid vatten med en hårdhetsgrad över 10-<br />
12 odH bör du använda sköljmedel med<br />
citronsyra (s k surt sköljmedel) om maskinen<br />
inte har avhärdningsfilter. Har maskinen<br />
avhärdningsfilter, dosera för mjukt vatten.<br />
Alltför riklig dosering av sköljmedel kan ge<br />
skumbildning. Om man har mycket mjukt vatten<br />
kan man späda sköljmedlet med hälften vatten.<br />
För hög dosering av sköljmedel kan ge ränder<br />
på disken, medan för låg kan ge vattenfläckar.
Inställningar<br />
Omprogrammeringar<br />
En del av maskinens funktioner kan du programmera om. Du kommer in i maskinens<br />
ändringsprogram genom att använda maskinens vanliga knappar enligt anvisningarna nedan. Valet<br />
ligger kvar tills nästa gång du ställer om funktionen.<br />
Även om maskinen stängts av med huvudströmbrytaren eller av annan anledning varit strömlös,<br />
kvarstår alla val, som var registrerade före strömavbrottet.<br />
Barnsäkert knapplås<br />
Du kan förhindra att ett barn av misstag startar maskinen, eller ändrar inställningar, genom att<br />
programmera maskinen med ett knapplås, så att det krävs att man trycker på knapparna Temperatur<br />
och Torkval samtidigt för att kunna starta maskinen. Knapplåset aktiveras igen automatiskt efter tre<br />
minuter.<br />
1. Stäng av maskinen med huvudströmbrytaren.<br />
+ 2. Håll inne knapparna Temperatur- och Torkval samtidigt som du tryck<br />
er på huvudströmbrytaren. Temperatur- och torksymbolerna blinkar.<br />
Släpp Temperatur- och Torkval-knapparna.<br />
PROG 3. Tryck på Program-knappen, när symbolen för Autodisk är tänd är<br />
knapplåset aktivera.<br />
START<br />
STOP<br />
4. Tryck därefter på Start/ stop-knappen för att lagra inställningen.<br />
eller Återställ:<br />
1. Stäng av maskinen med huvudströmbrytaren.<br />
+ 2. Håll knapparna Temperatur- och Torkval intryckta samtidigt som du<br />
trycker på huvudströmbrytaren.<br />
PROG 3. Tryck på Program-knappen, när symbolen för Autodisk är släckt är<br />
knapplåset avaktiverat.<br />
START<br />
STOP<br />
4. Tryck därefter på Start/ stop-knappen för att bekräfta inställningen.<br />
1
Felindikationer<br />
Display Type feil Løsning<br />
AUT AUT blinkar För mycket vatten i maskinen Ring service<br />
blinkar Fel på vattenintag Kontroller att kranen är<br />
öppen.<br />
AUT AUT blinkar Ventilläckage Se ”Tänkbara orsaker” i<br />
kapitel Felsökning<br />
AUT AUT blinkar Igensatt sil Rengör silarna, se si<br />
larna, se kapitel<br />
Rengöring<br />
För att ta bort felindikationerna från displayen, tryck av huvudströmbrytaren för att sedan slå på den<br />
igen.
Felsökning<br />
Problem Tänkbara orsaker Åtgärder<br />
Disken är inte ren<br />
Fläckar eller slöja på<br />
porslinet<br />
Porslinet har en vit / blå<br />
kladdig film<br />
• Spolarmarna går inte runt<br />
• Gammalt diskmedel<br />
Obs! Diskmedel är färskvara<br />
• Felaktig dosering av<br />
diskmedel<br />
• För svagt diskprogram<br />
• Felaktig lastning av maskinen<br />
• Glas och koppar har vält<br />
under diskningen<br />
• Filter är inte i rätt position<br />
• Maskin utrustad med<br />
avhärdare läcker salt<br />
• Felaktigt inställd avhärdare<br />
• Felaktigt inställd<br />
sköljmedelsdoserare<br />
• Saltbehållaren är tom<br />
• Fosfatfritt diskmedel i<br />
kombination med hårt vatten<br />
• För hög temperatur och/eller<br />
för mycket diskmedel kan<br />
orsaka så kallad Etsning<br />
på (kristall) glas. Detta kan<br />
tyvärr inte åtgärdas bara<br />
förebyggas!<br />
• För hög sköljmedelsdosering<br />
• Lyft av armarna och gör rent<br />
• Undvik storförpackningar<br />
• Dosera efter vattnets<br />
hårdhetsgrad<br />
• Välj tillvalet Normal<br />
temperatur eller byt till ett<br />
kraftigare program<br />
.<br />
• Täck inte porslin med stora<br />
skålar eller dylikt. Undvik att<br />
placera mycket höga glas i<br />
hörnen av korgarna.<br />
• Ställ porslinet stadigt<br />
• Skruva fast filter<br />
• Kontrollera att saltlocket är<br />
ordentligt åtskruvat. Annars<br />
ring Service.<br />
• Se kapitlet om avhärdare.<br />
• Se kapitlet om sköljmedel<br />
• Fyll på salt<br />
• Byt diskmedel<br />
• Disk (kristall) glas i<br />
låg temperatur och<br />
dosera diskmedel med<br />
försiktighet. Kontakta<br />
diskmedelstillverkaren.<br />
• Sänk doseringen. Se<br />
kapitlet om sköljmedel. Om<br />
vattnet är mycket mjukt<br />
kan du eventuellt späda<br />
ut sköljmedlet med hälften<br />
vatten.
Felsökning<br />
Problem Tänkbara orsaker Åtgärder<br />
Fläckar på rostfritt eller<br />
silver<br />
Fläckar som är kvar efter<br />
diskningen<br />
Slamrande ljud vid<br />
diskning<br />
Maskinen startar inte<br />
• Vissa matrester såsom<br />
senap, majonäs, citron,<br />
vinäger, salt och dressing<br />
kan orsaka fläckar på rostfritt<br />
stål om det lämnas kvar en<br />
längre tid. Allt rostfritt kan<br />
ge fläckar på silver om de<br />
kommer i kontakt under<br />
diskningen. Även aluminium<br />
kan orsaka fläckar på<br />
diskgodset.<br />
• Läppstift och te kan vara<br />
svårt att diska bort<br />
• Disken är inte rätt placerad<br />
eller spolarmarna går inte<br />
runt<br />
• Du har glömt att slå på<br />
huvudströmbrytaren<br />
• Luckan är inte ordentligt<br />
stängd<br />
• En ”propp”/ säkring har löst ut<br />
• Stickkontakten sitter inte i<br />
väggen<br />
• Vattenkranen är stängd<br />
• Överfyllnad/läckage<br />
• Ett surrande ljud<br />
(avloppspumpen) hörs från<br />
maskinen, som ej upphör<br />
när strömmen bryts med<br />
huvudströmbrytaren.<br />
• Skölj bort bort den här<br />
sortens matrester om du inte<br />
ska starta maskinen på en<br />
gång<br />
• Byt till ett diskmedel med<br />
blekmedel<br />
• Kontrollera att porslinet<br />
står stadigt. Snurra på<br />
spolarmarna för att se att de<br />
går runt.<br />
• Kontrollera<br />
• Kontrollera<br />
• Kontrollera<br />
• Kontrollera<br />
• Kontrollera<br />
1. Stäng av vattenkranen<br />
2. Dra ur kontakten<br />
3. Ring därefter service
Felsökning<br />
Problem Tänkbara orsaker Åtgärder<br />
Vatten kvar i maskinen<br />
Dålig lukt i maskinen<br />
Diskgodset blir inte<br />
tillräckligt torrt<br />
Dörren går inte att stänga<br />
• Stopp i avloppsslangen<br />
• Veck på avloppsslangen<br />
• Silarna är igensatta<br />
• Föremål i avloppspumpen<br />
• Smuts kring lister och hörn<br />
• Program med låg temperatur<br />
är valt under en längre tid<br />
• För låg torkeffekt.<br />
• Maskinen är inte fullastad<br />
• Sköljmedlet är slut eller<br />
inställt på för låg dosering.<br />
• Korgarna sitter inte i rätt läge<br />
• Lossa avloppsslangen<br />
där den är ansluten till<br />
diskbänkens vattenlås.<br />
Kontrollera att inget skräp har<br />
fastnat. Är den konformiga<br />
delen av röret kapad så att<br />
diametern är minst 16mm?<br />
• Kontrollera att slangen inte<br />
har några veck eller skarpa<br />
böjar<br />
• Rensa grovsil, finsil och filter<br />
• Rensa avloppspumpen. Se<br />
kapitlet om rengöring.<br />
• Gör rent med en diskborste<br />
och låglöddrande rengöringsmedel<br />
• Kör ett program med<br />
Normaltemperatur ca 1 gång<br />
i månaden<br />
• Aktivera tillvalet Normal<br />
torkning (ej alla modeller)<br />
• Lasta maskinen full.<br />
• Fyll på eller öka doseringen<br />
av sköljmedel.<br />
• Öppna dörren på glänt efter<br />
avslutat program.<br />
• Kolla att korgarna är i<br />
rätt horisontelläge och<br />
att mellankorgens vatten<br />
anslutning ligger i riktlinje<br />
med (spritsröret) spray pipe
Prestandainformation<br />
Dosering vid test<br />
Normaldisk<br />
Huvuddisk 25 gram Standard diskmedel.<br />
Sköljmedelsdosering 3.<br />
Energimärkning<br />
Europa: EN 50242<br />
Diskprogram:<br />
Normaldisk 55°C, Ekonomi torkning<br />
Programtid: 170 minuter.<br />
Anslutning: Kallvatten<br />
Testmetod ljudmätning: IEC-704-3<br />
Lastning av diskmaskinen<br />
EN50242<br />
EN50242<br />
Tekniska uppgifter<br />
Höjd: 820–870 mm<br />
Bredd: 596 mm<br />
Vikt: 48 kg*<br />
Kapacitet: 12 IEC-kuvert<br />
Vattentryck: 0,03–1,0 MPa<br />
0,3–10 kp/cm2 (Bar)<br />
3-100 N/cm2<br />
Anslutning: Se typskylt<br />
Anslutningseffekt: Se typskylt<br />
*Vikten kan variera p g a olika specifikationer.<br />
spenat<br />
EN50242<br />
1. Teskedar<br />
2. Dessertskedar<br />
3. Soppskedar<br />
4. Gafflar<br />
5. Knivar<br />
6. Serveringsbestick - gaffel<br />
7. Serveringsbestick - såsslev<br />
8. Serveringsbestick - skedar<br />
köttfärs
Installationsanvisning<br />
FULLINTEGRERADE MODELLER<br />
SÄKERHETSANVISNINGAR:<br />
1. Det är viktigt att du helt och hållet följer dem<br />
instruktioner som finns angivna i denna<br />
instruktion.<br />
2. En felaktig eller bristlig installation kan leda<br />
till högre förbrukning av energi, vatten och<br />
diskmedel, vilket kan leda till ökade kostnader<br />
och sämre diskresultat.<br />
3. Installation av vatten och el skall göras av<br />
behöriga personer.<br />
4. Var försiktig vid installationen! Använd<br />
skyddhandskar! Var alltid två stycken!<br />
5. Eluttaget skall monteras utanför maskinhålet<br />
för att vara lätt tillgängligt efter installation av<br />
maskinen.<br />
6. Följ alltid gällande bestämmelser för vatten,<br />
avlopp och el.<br />
7. Maskin utrustad med stickkontakt skall an- anslutas<br />
till jordat uttag.<br />
Varning!<br />
Stäng av vatten tillförsel när du installerar<br />
maskinen!<br />
semi-iNTeGReRADe MODELLER<br />
INNAN DU PÅBÖRJAR INSTALLATIONEN:<br />
1. Anslutning till vatten:<br />
• Vattentillförselledningen måste förses med<br />
en avstängningsventil. Avstängningsventilen<br />
ska placeras lätt åtkomlig, så att vattnet kan<br />
stängas av om diskmaskinen måste flyttas.<br />
2. Installationstips:<br />
• Evakueringshål för sladdar/kablar behöver<br />
inte vara större än 40 mm.<br />
• Montera den ljusavkärmningsfilmen (se<br />
Passa in diskmaskinen på plats). Gäller inte<br />
alla modeller.<br />
• Placera ett vattentätt skyddstråg på golvet<br />
under maskinen för att förebyga eventuella<br />
vattenläckage.<br />
Obs!<br />
Kontrollera att inrednings- och<br />
anslutningsmått stämmer. Se Installations och<br />
anslutningsinformation.
Installations- och anslutningsinformation<br />
MÅTT FÖR INByGGNADSUTRyMME<br />
50-105 mm<br />
Min 565mm<br />
VATTENANSLUTNING<br />
38 mm<br />
W = 600 mm<br />
• Maskinen kan anslutas till kallt eller varmt<br />
vatten (maximum 85C). Vi rekomenderar<br />
dock anslutning till kallt vatten.<br />
• Inloppsröret har en koppling med 1/2 invändig<br />
gänga.<br />
ELEKTRISK ANSLUTNING<br />
• 220-230VAC nätspänning, minimalt 10A<br />
AVLOPP<br />
• Det bifogade konformade anslutningsröret<br />
passar avloppsanslutning med innerdiameter<br />
13, 16, 18 and 22 mm.<br />
• Använd slangklämma för anslutning till fast<br />
avlopp (diskho).<br />
Anslutningsröret är klart att klippa till önskad<br />
dränerings-koppling. Bara en klämma krävs.<br />
SLADD/SLANGLÄNGDER<br />
Evakueringshål<br />
Avloppsslang: 1930 mm<br />
Inloppsslang: 1670 mm<br />
Nätsladd; 1770 mm<br />
H = Min 823 mm<br />
MASKINMÅTT<br />
Se till att evakueringshålets<br />
kanter är jämna och<br />
inte skadar avlopp- och<br />
inloppsslang samt elsladd.<br />
VERKTyG<br />
1) Flat skruvmejsel<br />
2) Fast nyckel 16 mm<br />
3) Måttband<br />
4) Vattenpass<br />
50-105mm<br />
596mm<br />
555mm<br />
676-756mm<br />
820-870mm
Steg 1. Passa in diskmaskinen på dess<br />
plats<br />
1. Lossa låsmuttrarna på maskinens två främre<br />
stålfötter med en 16 mm fast nyckel. Skruva<br />
ner låsmuttrarna så långt det går mot golvet.<br />
2. Justera ned höjden på maskinen genom att<br />
skruva in de främre stålfötterna med fingrarna.<br />
Lämna kvar tillräckligt med utrymme<br />
för att du ska kunna justera dem senare.<br />
3. Skruva in den bakre foten helt och hållet<br />
genom att skruva ställskruven på framsidan<br />
moturs. Använd en flat skruvmejsel eller en<br />
mejsel med sexkantsgrepp.
0<br />
4. Tryck fast glidkopparna på alla tre stålfötterna<br />
(finns i dokumentsatsen).<br />
Obs!<br />
Montera inte glidkopparna om inbyggnadshållet<br />
är av minimum höjd.<br />
5. Placera maskinen i inbyggnadshålet. Dra<br />
samtidigt elsladden, avlopps- och vattenslangarna<br />
genom evakueringshålet.<br />
6. Lyft maskinen något i framkanten och<br />
skruva samtidigt ner framfötterna.
7. Kontrollera att det finns ett utrymme på 3 mm<br />
mellan ovansidan av maskinens lucka och<br />
undersidan av bänkskivan.<br />
Fäst inte låsmuttrarna. Det ska du göra<br />
senare.<br />
8. Justera upp den bakre foten, genom att<br />
skruva ställskruven på framsidan medurs.<br />
9. Kontrollera med vattenpass mot frontluckan<br />
att maskinen står platt och justera ytterligare<br />
vid behov. Luckan måste vara helt stängd!<br />
Obs!<br />
Maskinen måste stå i våg!<br />
Fel läge kan påverka vattenmängd i maskinen,<br />
luckan kan bli svår att stänga och korgar att<br />
placera i ett fast läge.<br />
3 mm<br />
1
Steg 2. Montera påhängs- eller trälucka<br />
Montera den påhängs- eller trälucka som du skall<br />
ha på maskinens front enligt separat instruktion<br />
medföljande maskinen.<br />
Obs!<br />
När du har monterat påhängs- respektive<br />
träluckan på maskinen kan luckfjädrarna behöva<br />
justeras. Kontrollera att luckan står kvar i det<br />
läge du ställer den. Om luckan ramlar ner när<br />
du öppnar den behöver fjädrarna spännas.<br />
Om luckan slår igen av sig själv behöver<br />
fjäderspänningen minskas. Se steg 3 för mer<br />
instruktioner.<br />
MÅTTÖVERSIKT FÖR TRÄLUCKA<br />
FULLINTEGRERADE MODELLER SEMI-INTEGRERADE MODELLER<br />
Bredd: 596 mm Bredd: 596mm<br />
Höjd: 676-756 mm Höjd: 535-644 mm
Steg 3. Justera luckfjädrar<br />
Luckfjädrarna sitter på maskinens sidor.<br />
Vid behov, dra ut maskinen och justera<br />
fjäderspänningen. Börja gärna med att prova att<br />
justera fjädern på ena sidan först.<br />
1. Se till att luckan är stängd.<br />
2. Ta tag i fjäderns främre ände, dra den snett<br />
uppåt/framåt och lossa den från dess främre<br />
fäste.<br />
3. Lossa fjädern från dess bakre fäste genom<br />
att vinkla den utåt.
4. Justera fjäderspänningen på något av nedanstående<br />
sätt beroende på hur mycket du<br />
behöver justera.<br />
Behöver du justera fjädern mycket, placera dess<br />
bakre infästning i ett annat hål. Placera fjädern<br />
längre fram för att minska spänningen och längre<br />
bak för att öka spänningen.<br />
Om du vill finjustera fjädern, håll dess bakre<br />
ände med ena handen och vrid det främre fästet<br />
med- respektive moturs ett eller flera varv. Vrid<br />
fästet medurs för att öka fjäderspänningen och<br />
moturs för att minska fjäderspänningen.<br />
5. Sätt tillbaka fjäderns bakände genom att<br />
hålla fjädern vinkelrätt ut från maskinens sida<br />
och föra in fjäderänden i hålet, för att därefter<br />
vinkla in fjädern mot maskinen.<br />
6. Återmontera fjäderns främre ände genom att<br />
dra den snett uppåt/framåt och haka i den i<br />
fästet.<br />
7. Öppna luckan och kontrollera fjäderspänningen<br />
igen. Vid behov, justera ytterligare<br />
enligt ovan.<br />
Det finns starkare luckfjädrar att köpa till<br />
maskiner med påmonterad lucka. Fjädrarna<br />
finns för olika vikter och storlekar på luckan. Du<br />
köper luckfjädrarna där du köpt din diskmaskin.<br />
Minska fjäderspänning<br />
Öka fjäderspänning<br />
6<br />
Öka fjäderspänning<br />
Minska fjäderspänning<br />
5
Steg 4. Anslut el, vatten och avlopp<br />
1. Anslut avloppslangen<br />
Avlopsslangen leds till en anslutningsnippel vid<br />
diskbänkens vattenlås.<br />
Obs!<br />
Slangen måste fästas i höjd med diskbänkens<br />
undersida.<br />
Kapa avloppsslangens adapter till lämplig<br />
längd för anslutning till avlopp under diskbänk<br />
eller till avfallskvarn. Den totala längden på<br />
avloppsslangen får ej överstiga 4,5 m.<br />
Ingen del av avloppslangen får ligga högre än<br />
950 mm över maskinens botten. Slangen får inte<br />
ledas direkt till golvbrunn eller liknande.<br />
Slangen måste alltid mynna ut minst 350 mm<br />
över maskinens botten.<br />
2. Anslut tilloppslangen för vatten<br />
Använd den medföljande O-ringen och dra åt<br />
anslutningen för hand. Efterdra ett kvarts varv<br />
med skruvnyckel. Öppna avstängningsventilen<br />
och låt trycket utjämnas. Kontrollera<br />
anslutningarna med avseende på läckage.<br />
3. Anslut elkontakten<br />
Försäkra dig om att eluttaget är i rätt avstånd till<br />
anslutningskabel. Använd ej förlängningsladd!<br />
Maskinen skall anslutas till jordat uttag.<br />
Anslutningsrör<br />
Avstängningsventil<br />
Jordat<br />
uttag<br />
Max 950mm<br />
Min- 350mm<br />
Min 16mm<br />
Jordat uttag<br />
Klämma<br />
Vattenanslutning<br />
Vattenanslutning<br />
stickpropp
Steg 5. Kontrollera diskmaskinens<br />
funktion och passform<br />
Provkör maskinen med avspolningsprogrammet. Kontrollera att maskinen tar in vatten och<br />
tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningar.<br />
Kontrollera även att intilliggande lådor och<br />
luckor går att öppna samtidigt som maskinens<br />
frontlucka är öppen.
Steg 6. Skruva fast maskinen<br />
1. Dra ut överkorgen och eventuell mellankorg<br />
och vrid korgstoppen på skenorna utåt.<br />
2. Plocka bort överkorgen och eventuell mellankorg<br />
genom att dra ut dem så långt det går.<br />
Detta gör att du får mer plats vid monteringen.<br />
3. Plocka bort underkorgen. Den åker annars<br />
lätt ut om du behöver justera maskinen under<br />
monteringen.<br />
4. Skruva fast maskinen inifrån upp mot bänkskivan<br />
eller mot skåpen på båda sidor om<br />
maskinen. Om du har en hård bänkskiva, i<br />
t.ex. marmor, skruvar du fast maskinen mot<br />
skåpen på sidorna om maskinen. Använd de<br />
medföljande plastdistanserna när du skruvar<br />
fast maskinen!<br />
Fastskruvning mot bänkskivan<br />
Fastskruvning mot skåpen på sidorna
5. Täck skruvhålen på sidorna med de medföljande<br />
plastpluggarna. Tryck in pluggarna på<br />
snedden för att få dem på plats.<br />
6. Kontrollera att maskinens två främre stålfötter<br />
ligger an mot golvet ordentligt, d.v.s. att maskinen<br />
inte hänger i luften. Skruva i så fall ner<br />
framfötterna.
Justera även den bakre foten vid behov så att<br />
maskinen är i våg.<br />
7. Skruva fast låsmuttrarna på framfötterna med<br />
en 16 mm fast nyckel.
0<br />
Steg 7. Montera eventuell sparkplåt<br />
Vid montering av sparkplåten, välj den storlek på<br />
sparkplåt som passar bäst för just din installation.<br />
Börja med att prova den höga sparkplåten. Om<br />
maskinens lucka tar i sparkplåten när du öppnar<br />
den, byt till den lägre sparkplåten. Vid installation<br />
med bänkhöjd 900 mm rekommenderas den<br />
högre sparkplåten. Vid installation med bänkhöjd<br />
850 mm rekommenderas den lägre sparkplåten.<br />
1. Fäst den bifogade ljudisoleringsmattan på<br />
sparkplåtens baksida (endast visa modeller).<br />
Om du använder den låga sparkplåten,<br />
anpassa höjden på isoleringsmattan genom<br />
att plocka bort den smala delen av mattan.<br />
2. Lösgör hållarna för sparkplåten genom att<br />
föra de grå låshakarna åt sidan.<br />
Anpassa isoleringsmattans höjd<br />
3. Justera hållarna (dra ut eller putt in) tills de är<br />
i nivå med omgivande kökssockel. 2<br />
3
4. Lås hållarna genom att trycka in respektive<br />
låshake i lämplig skåra i hållaren.<br />
5. Häng sparkplåten på hållarna.<br />
6. Kontrollera att sparkplåten är i linje med<br />
omgivande kökssockel, alltså att den sitter på<br />
samma djup. Lossa och justera hållarna vid<br />
behov tills du är nöjd.<br />
1
Service och garanti<br />
Service<br />
Innan du beställer service, läs kap. ”Felsökning”.<br />
För service, kontakta närmaste serviceverkstad.<br />
Garanti<br />
Garantin gäller enligt bestämmelser i NEL’s<br />
leveransbestämmelser.<br />
Fel installation och användning kan leda till<br />
allvarlig skada på maskinen. Skador av sådant<br />
slag täcks inte av försäkringen.
Egna anteckningar
Snabbguide<br />
1. Fyll korgarna<br />
Ta bort större matrester och skräp. Du behöver inte skölja tack vare Super Cleaning System .<br />
2. Dosera diskmedel<br />
Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk.<br />
3. Se till att spolarmarna kan rotera fritt<br />
4. Slå på huvudströmbrytaren<br />
5. Stäng luckan<br />
6. Välj program och tryck på start<br />
För normalt smutsad disk använd Normaldiskprogrammet med Normal temperatur<br />
och Normal torkning .<br />
6. Stäng luckan<br />
Miniprogramguide<br />
Program<br />
Program Autodisk Grytdisk Normaldisk*** Skondisk Snabbdisk Avspolning<br />
Tryck på AUT<br />
Tillval -- -- --<br />
Fördiskar<br />
med SCS*<br />
-- 2 fördiskar 3 fördiskar -- -- --<br />
Huvuddisk **** -- 55°C 65°C 50°C 60°C --<br />
Antal sköljar<br />
och temperatur<br />
****<br />
--<br />
Slutskölj<br />
60°C<br />
3<br />
Slutskölj<br />
60°C<br />
3<br />
Slutskölj 70°C<br />
2<br />
Slutskölj<br />
50°C<br />
2<br />
Slutskölj 60°C<br />
Art Nr: 80 844 49. Rev. 01 • Rtten till ndringar förbehålles.<br />
Tryckt på miljövnligt papper som uppfyller Miljöförbundets och Naturskyddsföreningens krav.<br />
1<br />
Slutskölj
