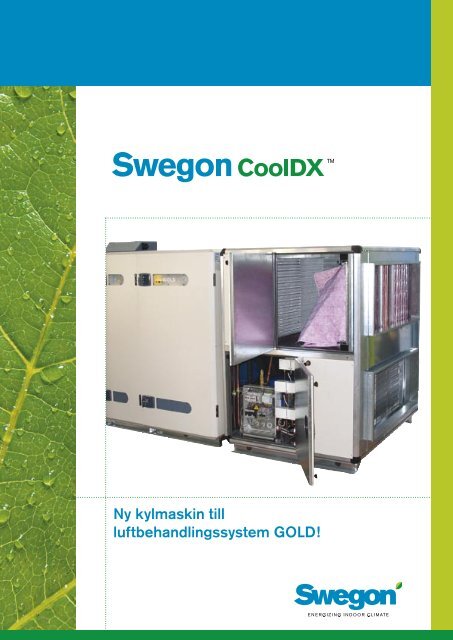

<strong>Ny</strong> <strong>kylmaskin</strong> <strong>till</strong><br />
<strong>luftbehandlingssystem</strong> <strong>GOLD</strong>!
Plug and Play med CoolDX!<br />
Den nya <strong>kylmaskin</strong>en CoolDX passar väl in i konceptet för<br />
luftbehandlingsaggregat <strong>GOLD</strong> och står verkligen för Plug<br />
and Play.<br />
All utrustning finns inom en och samma enhet och dockas<br />
<strong>till</strong> <strong>GOLD</strong> via ordinare kanalanslutningar.<br />
Därutöver behövs endast elektrisk kraftmatning och en<br />
kommunikationskabel (med snabbkontakt förstås!) mellan<br />
Mycket snabb och enkel installation.<br />
Inbyggd styrutrustning som<br />
manövreras från <strong>GOLD</strong>.<br />
Klar för kommunikation via<br />
<strong>GOLD</strong>.<br />
Steglös komfortreglering eller<br />
ekonomireglering i 3 steg.<br />
Interlace-kopplade sektioner i<br />
batterier för maximal kapacitet.<br />
Placeringen gör att frånluftsfläktens<br />
motor i <strong>GOLD</strong> ej utsätts<br />
för höga temperaturer.<br />
Kylbatteri<br />
Kylkompressorer<br />
och<br />
styrutrustning<br />
CoolDX och <strong>GOLD</strong> samt anslutning av dränering och<br />
säkerhetsavlopp.<br />
<strong>GOLD</strong> har färdiga kylfunktioner för att styra och reglera<br />
CoolDX. Detta inkluderar också kommunikation via web<br />
eller traditionella övervakningssystem.<br />
CoolDX innebär minimal insats för projektering,<br />
inköp och installation!<br />
Kondensorbatteri<br />
Filter<br />
Löpande produktutveckling kan medföra ändringar utan föregående meddelande
fria händer!<br />
En stor fördel med <strong>kylmaskin</strong>en CoolDX är att den styrs och<br />
manövreras via luftbehandlingsaggregat <strong>GOLD</strong>.<br />
<strong>GOLD</strong> har ett flertal kylfunktioner klara att aktivera, t.ex. Cooling<br />
BOOST, där ökning av luftflödet används för att bära mer<br />
kyla. Dessutom kan komfortreglering användas, där värmeåtervinnaren<br />
i <strong>GOLD</strong> används för steglös temperaturreglering.<br />
Ingen extra tid eller kostnad för projektering, inköp och<br />
installation av styrutrustning krävs!<br />
Ekonomireglering<br />
Kyla i 3 steg<br />
Vid kylbehov startas kylkompressor 1. Vid ökat kylbehov<br />
startas kylkompressor och kylkompressor 1 stängs av.<br />
Vid ytterligare ökat kylbehov startas båda kylkompressorerna.<br />
Fördel: Respektive kylkompressor slår <strong>till</strong> och från i takt<br />
med kylbehovet och den totala drifttiden förkortas.<br />
Konsekvens: Kyla i 3 steg.<br />
Temperaturminskning CoolDX ger dig<br />
Kyleffekt<br />
Interlace-kopplade batterier<br />
och dubbla kylkompressorer<br />
Kylbatteri och kondensorbatteri i CoolDX har dubbla sektioner<br />
med s.k. interlace-koppling, vilket gör att batteriytan utnyttjas<br />
maximalt. CoolDX har två kylkompressorer med olika kapacitet<br />
vilket möjliggör kyla i 3 steg (kylkompressor 1, kylkompressor 2,<br />
båda kylkompressorerna). Köldmedium är R407 C.<br />
Genom att kondensorbatteriet är placerat i avluften undviker<br />
man att frånluftsfläktens motor utsätts för höga temperaturer.<br />
Eftersom CoolDX har ett eget filter skall <strong>till</strong>uftsfiltret i <strong>GOLD</strong><br />
tas ur. Detta sparas och används när det är dags för byte av frånluftsfiltret.<br />
Höljet är uppbyggt av aluminiumprofiler. Inspektionsdörrar och<br />
täckpaneler på fram-, bak och ovansida består utvändigt av prelaqplåt<br />
i samma kulör som <strong>GOLD</strong>, invändigt av aluzink. Övriga<br />
täckpaneler består av aluzink både in- och utvändigt. Mellanliggande<br />
isolering består av polyuretan.<br />
Komfortreglering<br />
Kyla med steglös temperaturreglering<br />
Som ekonomireglering men vid kylbehov aktiveras också<br />
luftbehandlingsaggregatets värmeåtervinnare och reglerar<br />
temperaturen inom kylsteget.<br />
Fördel: Steglös reglering av kyleffekten och jämn <strong>till</strong>luftstemperatur.<br />
Konsekvens: Respektive kylkompressor arbetar under<br />
längre tidsperiod när kylbehov föreligger.<br />
Temperaturminskning<br />
Kylkompressor Värmeåtervinnare<br />
Kyleffekt<br />
Löpande produktutveckling kan medföra ändringar utan föregående meddelande 3
Mått, varianter, kyleffekt, kraftmatning.<br />
CoolDX 08<br />
Säkerhetsavlopp Dräneringsanslutning<br />
Måttskissen visar högerutförande. För <strong>GOLD</strong> 08 i högerutförande.<br />
CoolDX 20-60<br />
Säkerhetsavlopp<br />
CoolDX För Effekt- Kyl- L B H Kanal- Kraftstorlek<br />
<strong>GOLD</strong> variant effekt (längd) (bredd) (höjd) anslutning matning<br />
storlek kW 1 mm mm mm<br />
08 08 1 10 1250 990 1086 Ø 400 3-fas, 400V, 16A<br />
08 2 14 1250 990 1086 Ø 400 3-fas, 400V, 16A<br />
20 14-20 1 14 1250 1294 1394 1000x400 3-fas, 400V, 16A<br />
14-20 2 20 1250 1295 1394 1000x400 3-fas, 400V, 20A<br />
14-20 3 26 1250 1295 1394 1000x400 3-fas, 400V, 25A<br />
30 25-30 1 26 1250 1595 1696 1200x500 3-fas, 400V, 25A<br />
25-30 2 32 1250 1595 1696 1200x500 3-fas, 400V, 32A<br />
25-30 3 45 1250 1595 1696 1200x500 3-fas, 400V, 40A<br />
40 35-40 1 39 1250 1886 1986 1400x600 3-fas, 400V, 40A<br />
35-40 2 44 1250 1886 1986 1400x600 3-fas, 400V, 40A<br />
35-40 3 58 1250 1886 1986 1400x600 3-fas, 400V, 63A<br />
60 50-60 1 58 1250 2253 2353 1600x800 3-fas, 400V, 50A<br />
50-60 2 69 1250 2253 2353 1600x800 3-fas, 400V, 63A<br />
50-60 3 95 1250 2253 2353 1600x800 3-fas, 400V, 80A<br />
SE-Overview CoolDX 2005-11-04<br />
Dräneringsanslutning<br />
Måttskissen visar högerutförande med kylbatteri i nedre plan.<br />
För <strong>GOLD</strong> 14-60 i högerutförande, fläktplacering 1.<br />
www.swegon.com<br />
Kylbatteri nedre plan/<br />
<strong>GOLD</strong> fläktplacering 1<br />
Kylbatteri övre plan/<strong>GOLD</strong><br />
fläktplacering 1<br />
Högerutförande<br />
Vänsterutförande<br />
Högerutförande<br />
Vänsterutförande<br />
Kylbatteri övre plan/<strong>GOLD</strong><br />
fläktplacering 2<br />
Kylbatteri nedre plan/<br />
<strong>GOLD</strong> fläktplacering 2<br />
Uteluft Tilluft Frånluft Avluft<br />
1) Vid utetemperatur<br />
28°C, 50% RH och<br />
frånluftstemperatur<br />
25°C.<br />
Exakt dimensionering<br />
erhålles<br />
i aggregatvalsprogrammet<br />
ProUnit.
