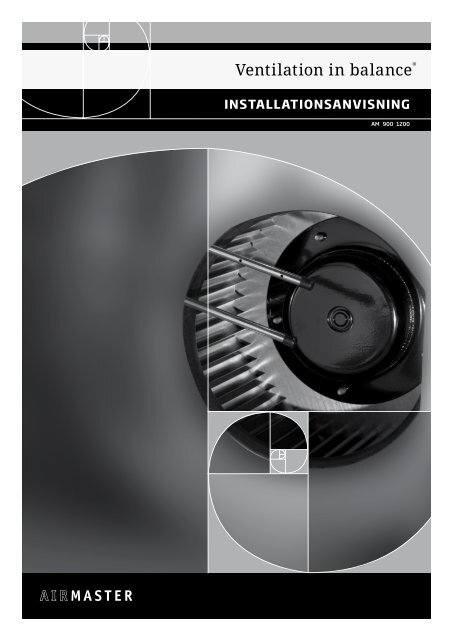

Ventilation in balance ®<br />
INSTALLATIONSANVISNING<br />
AM 900 . 1200
VARNINGSSYMBOL<br />
VARNING<br />
Den här vägledningen skall läsas igenom innan ventilationsanläggningen installeras och tas i<br />
bruk. Genom att följa vägledningen säkrar Ni för en korrekt drift av denna produkt.<br />
Vägledningen sparas och vidarebefordras till anläggningens ägare/brukare.<br />
Överträdelse av angivna anvisningar med varningssymboler är förbundet med risk för<br />
personskador eller materiella skador.<br />
Tillverkaren fråntar sig allt ansvar för skador, som uppstår till följd av användning som strider<br />
mot instruktioner i den här vägledningen.<br />
Tillverkaren förbehåller sig rätten till ändringar utan föregående varsel.<br />
Denna vägledning är för den levererade ventilationsanläggningen inklusive all utrustning.<br />
Samtliga mått i denna vägledning, i Bilaga 1 och 2, är angivna i millimeter.<br />
Serviceluckor skall inte öppnas utan att strömförsörjningen till anläggningen är frånslagen.<br />
Anläggningen skall inte startas, förrän samtliga serviceluckor och galler på kanalanslutningar<br />
är monterade.<br />
Monteringsplats och serienummer (S/N):<br />
Typ:<br />
Leveransdatum:<br />
Monteringsplats:<br />
S/N Ventilationsanläggning:
Innehållsförteckning<br />
1. Generell information ......................................................................................................................................5<br />
2. Tekniska specifikationer ................................................................................................................................6<br />
3. Mekaniskt Montage ........................................................................................................................................7<br />
3.1. Anläggningspositionering ............................................................................................................................................................................ 7<br />
3.2. Montering ............................................................................................................................................................................................................8<br />
3.2.1. Hål för kanaler ...................................................................................................................................................................................8<br />
3.2.2. Vinkelbeslag .......................................................................................................................................................................................8<br />
3.2.3. Kondensavlopp .................................................................................................................................................................................8<br />
3.2.4. Ventilationsanläggning .................................................................................................................................................................8<br />
3.2.5. Rör, fasadgaller och kombihuv ................................................................................................................................................. 11<br />
3.2.6. Takhuvar ............................................................................................................................................................................................ 11<br />
3.2.7. Fogning runt kanaler .................................................................................................................................................................... 11<br />
3.2.8. Montering av paneler (AM 1200) ............................................................................................................................................12<br />
3.2.9. Kontrol montering .........................................................................................................................................................................12<br />
4. Anslutningar .................................................................................................................................................13<br />
4.1. Vattenvärmebatteri (tillval) .......................................................................................................................................................................13<br />
4.1.1. Luftning av vattensystemet .....................................................................................................................................................13<br />
4.1.2. Inställning av värmehållningsventil .......................................................................................................................................14<br />
4.1.3. Inställning av elektrisk On/Off ventil .....................................................................................................................................14<br />
4.1.4. Kontroll värmevattenbatteri......................................................................................................................................................15<br />
4.2. Förvärmare och El-eftervärmningsbatteri ..........................................................................................................................................15<br />
4.3. Elektrisk installation .....................................................................................................................................................................................16<br />
4.3.1. Förankring av skärmad kabel ....................................................................................................................................................16<br />
4.3.2. Kontrollpanel ...................................................................................................................................................................................17<br />
4.3.3. Närvaro (PIR) givare ......................................................................................................................................................................17<br />
4.3.4. Koldioxid (CO 2 ) givare ...................................................................................................................................................................17<br />
4.3.5. Externa förbindelser ....................................................................................................................................................................18<br />
4.3.6. Anslutning elektrisk utrustning ..............................................................................................................................................18<br />
4.3.7. Master/Slav installation ..............................................................................................................................................................19<br />
4.3.8. Strömförsörjning ........................................................................................................................................................................... 20<br />
4.3.9. Anslutning av växlare sektion ..................................................................................................................................................21<br />
4.3.10. Kontroll av elektrisk installation ..............................................................................................................................................21<br />
5. Igångsättning och programmering .............................................................................................................22<br />
5.1. Igångsättning ................................................................................................................................................................................................. 22<br />
5.2. Inställning och Programmering ............................................................................................................................................................... 22<br />
5.3. Slutkontroll ...................................................................................................................................................................................................... 22<br />
3
Bilaga 1 Måttritningar .................................................................................................................................23<br />
AM 900 med ute- och avluftskanal uppåt (väggmodell) ............................................................................................................................ 23<br />
AM 900 med ute- och avluftskanal uppåt (takmodell) ................................................................................................................................ 24<br />
AM 1200 med ute- och avluftskanal uppåt (takmodell) .............................................................................................................................. 25<br />
AM 1200 med ute- och avluftskanal uppåt (väggmodell) .......................................................................................................................... 26<br />
Bilaga 2 Ytterligare mått ........................................................................................................................... 28<br />
Anslutning Vattenvärmebatteri ............................................................................................................................................................................ 28<br />
AM 900 .............................................................................................................................................................................................................. 28<br />
AM 1200 ............................................................................................................................................................................................................ 28<br />
Kombihuv ........................................................................................................................................................................................................................ 28<br />
AM 900 .............................................................................................................................................................................................................. 28<br />
Bilaga 3 El-diagram .................................................................................................................................... 29<br />
AM 900 ............................................................................................................................................................................................................................. 29<br />
AM 1200........................................................................................................................................................................................................................... 30<br />
Sammankoppling av AM 1200 .................................................................................................................................................................................31<br />
Bilaga 4 Montering av kombihuv ................................................................................................................32<br />
Kombihuv till AM 900 ................................................................................................................................................................................................. 32<br />
Bilaga 5 Felsökningar .................................................................................................................................33<br />
4
1. Generell information<br />
Leveransomfattning:<br />
<strong>Airmaster</strong> anläggningen är packad i en eller flera kartonger<br />
på pall. Inne i kartongerna finns samtliga enskilda delar,<br />
beroende på kundens beställning. Kontrollera vänligen<br />
leveransen, innan påbörjande av installationen.<br />
1. <strong>Airmaster</strong> anläggning<br />
2. Kontrollpanel<br />
3. CO 2 -givare (tillval)<br />
4. Närvarogivare PIR (tillval)<br />
5. Rörgenomföring-set (tillval)<br />
5<br />
6. Fasadgaller (tillval)<br />
7. Kombihuv (tillval)<br />
8. Instruktionsbok (Till programmering, Överlämnas<br />
till ägaren!)<br />
9. <strong>Installationsanvisning</strong> (Till installation;<br />
Överlämnas till ägaren!)
2. Tekniska specifikationer<br />
AM<br />
Nominell kapacitet vid 35 dB(A)<br />
Nominell kapacitet vid 30 dB(A)<br />
Vikt, standardanläggning<br />
Kastlängd (max.)<br />
Färg paneler (stål)<br />
Design paneler, dimensioner mm -<br />
600x500 eller 1200x1000<br />
Färg kabinett<br />
Dimensioner mm<br />
se måttritningar<br />
Minimum takhöjd vid väggkanaler<br />
Minimum takhöjd vid takkanaler<br />
Kondenspump<br />
Kapacitet, max.<br />
Lyfthöjd, max.<br />
Elvärmebatteri<br />
Termosäkring, aut. reset<br />
Termosäkring, man. reset<br />
Vattenvärmebatteri<br />
Effekt vid 70/40 oC Tillopp/Retur<br />
Max. Driftstemperatur<br />
Max. Driftstryck<br />
Röranslutningar<br />
Material Koppar / Aluminium<br />
Motorventil, öppna- och stängn.tid<br />
El-anslutning (med PE)<br />
Anläggning spänning<br />
Frekvens<br />
Effekt<br />
Nominell ström<br />
Effektfaktor<br />
El-eftervärmebatteri effekt<br />
Nominell ström<br />
El-förvärmebatteri effekt<br />
Nominell ström<br />
Max. läkageström<br />
Rek. avsäkring<br />
Max. avsäkring<br />
6<br />
900 1200 1200<br />
m 3 /h 850 1310 1310<br />
m 3 /h 700 1050 1050<br />
kg 180 450 450<br />
m 12 9,5 9,5<br />
RAL 9010<br />
RAL 9010 -<br />
mm 2400 2400 2400<br />
mm 2400 2500 2500<br />
l/h 10<br />
m 7<br />
°C 70<br />
°C 120<br />
W 1156 2240 2240<br />
°C 90<br />
bar 10<br />
3/4”/DN20<br />
s 60<br />
V 1~230 1~230 3~230<br />
Hz 50<br />
W 240 254 254<br />
A 1,8 1,4 1,4<br />
0,60 0,60 0,60<br />
W 1050 1670 1670<br />
A 4,4 7,3 7,3<br />
W 1500 - 2500<br />
A 6,5 - 10,9<br />
mA ≤6 ≤9 ≤9<br />
A 13 10 3x13<br />
A 20 20 3x20
3. Mekaniskt Montage<br />
Installatören har ansvaret för att<br />
ventilationsanläggningen fackmannamässigt<br />
monteras fast på ett korrekt sätt,<br />
utan risk för personskada.<br />
Installatören har ansvaret för att<br />
existerande funktioner i väggen/taket<br />
(t.ex. fuktspärr) återställs och att de är<br />
fullt funktionsdugliga efter montering av<br />
anläggningen.<br />
OBS! Läs detta avsnitt ”3. Mekaniskt Montage” helt<br />
igenom före påbörjande av montering! Serienumret<br />
noteras på sidan 2 i denna manual och den<br />
tillhörande instruktionsboken (också på sidan 2).<br />
Det mekaniska montaget omfattar<br />
• Markering och håltagning för kanalanslutningar.<br />
• Montering av ventilationsanläggningen.<br />
• Montering av ventilationsrör och fasadgaller/<br />
takhuvar genom vägg eller tak (beroende på<br />
modell).<br />
• Montering av paneler.<br />
Innan det borras hål i vägg eller tak, skall det<br />
kontrolleras, att alla avstånd enligt ritningen i avsnitt<br />
”3.1. Anläggningspositionering” kan klaras. Klaras inte<br />
minimumavstånden, finns det risk för ökad ljudnivå från<br />
anläggningen. Positionering av utrustning skall likaså<br />
överensstämma för att säkra en korrekt funktion av<br />
anläggningen.<br />
7<br />
3.1. Anläggningspositionering<br />
<strong>Airmaster</strong> anläggningen skall placeras så att luftströmmar<br />
för både frånlufts- och tilluftsgaller inte störs av t.ex.<br />
något större hinder.<br />
Golvmonterade <strong>Airmaster</strong> anläggningar monteras med<br />
en sida mot en vägg. Inblåsningen kan vara i toppen eller<br />
botten.<br />
På nedanstående bild visas väsentliga mått för<br />
anläggningens placering. (Här visas en AM 900<br />
anläggning)<br />
A<br />
A: CO 2 givare<br />
B: Ca. 1 m<br />
C: Ca. 2 m<br />
C<br />
B<br />
OBS! CO2-givaren bör inte monteras I närheten av<br />
ett fönster eller en dörr.<br />
OBS! Rökdetektorer bör inte vara för nära<br />
inblåsnings- och utsugningsluftströmmen.<br />
OBS! Minimum takhöjd för golvmonterad <strong>Airmaster</strong><br />
anläggning: Se avsnitt ”2. Tekniska specifikationer”.
3.2. Montering<br />
Väggen och golvet vid <strong>Airmaster</strong> anläggningens<br />
monteringsplats skall vara jämt och i våg/lod.<br />
Notera anläggningens typ, leveransdatum,<br />
monteringsplats och serienummer (S/N) på sidan 2 i både<br />
”Installationsvägledningen” och ”Instruktionsboken”.<br />
3.2.1. Hål för kanaler<br />
OBS!<br />
Det rekommenderas att hål för ute- och avluftskanal<br />
borras 10-15 mm större än angivet på ritningen för<br />
att ge möjlighet till efterisolering och för att undvika<br />
direkt väggkontakt, samt för att återställa fuktspärr<br />
eller liknande.<br />
Ett gummimembran för att återupprätta<br />
fuktspärrens funktion kan levereras av<br />
anläggningens leverantör (tillval).<br />
OBS!<br />
Kanalhål i väggen skall ha ett utåtgående fall på<br />
1-2% för att förhindra, att eventuellt slagregn<br />
kommer in i anläggningen.<br />
1. Markering av hål för ute- och avluftskanal.<br />
Måtten ”h”, ”i” och ”k” till kanalhålsplaceringen och<br />
mått ”g” (kanalhålsdiameter) framgår av ”Bilaga 1<br />
Måttritningar”.<br />
2. Borra kanalhål.<br />
3.2.2. Vinkelbeslag<br />
Vinkelbeslagen skall monteras och förankras så att<br />
ventilationsanläggningen inte kan välta.<br />
Hålen för förankring av vinkelbeslagen skall om möjligt<br />
borras innan anläggningen sätts på plats vid väggen.<br />
Beslagen finns i toppen av anläggningen. Se ”Bilaga 1<br />
Måttritningar”.<br />
8<br />
3.2.3. Kondensavlopp<br />
m vent.anläggningen är utrustad med en kondenspump<br />
eller med en statisk kondensavloppsslang, skall slangen<br />
kopplas till ett spillvattenrör. Vid anslutning mot ett<br />
spillvattenrör skall det monteras ett vattenlås för att<br />
undvika dålig lukt från avloppssystemet.<br />
Måtten återfinns i ”Bilaga 1 Måttritningar” och i ”Bilaga 2<br />
Ytterligare mått”.<br />
Slangen kan också dras ut genom väggen. Vid denna<br />
version skall det borras ett hål med passande diameter<br />
och med 1-2% utåtgående fall.<br />
OBS! Kom ihåg fogning mellan slang och yttervägg.<br />
OBS! Slangen skall skyddas mot isbildning.<br />
3.2.4. Ventilationsanläggning<br />
Montering av AM 1200<br />
1. Ställ upp anläggningen.<br />
Anläggningen levereras normalt liggande i två delar i två<br />
kartonger på pall. Delarna kan resas upp på fötter med<br />
hjälp av två personer. Fötterna består av på del 1 (motor<br />
del) av 4 justerbara hjul i längdriktningen och av del 2<br />
(växlare del) av 2 höjdjusterbara hjul plus 2 fasta hjul med<br />
höjdjusterbara maskinfötter (också i längdriktningen av<br />
anläggningen).<br />
OBS!<br />
De höjdjusterbara fötterna skall skyddas mot<br />
att knäckas eller böjas, när anläggningen reses.<br />
Lägg eventuellt en passande träkloss under<br />
anläggningens underkant innan anläggningen<br />
reses upp.
2. Montera hörnlisterna eller ändpanelset på<br />
baksidan av motor sektionen och placera det så<br />
nära monteringsplatsen som möjligt.<br />
Anläggningen kan i rest läge flyttas med en pall-lyftare.<br />
3. Fötterna höjdjusteras så att anläggningen står i<br />
våg.<br />
4. Ta bort tejpen från spjällen.<br />
5. Anläggningen ställs på plats så att luftkanalerna<br />
hamnar i kanalhålen utan kontakt med väggen.<br />
6. Montera kondensledning (tillval)<br />
7. Placera växlare sektion och ställ in hjulen mot<br />
motor sektionen.<br />
9<br />
8. Ledningar från växlare sektion förs in i<br />
kopplingslådan i toppen på motor sektionen.<br />
9. Placera växlare sektion mot motor sektion.<br />
10. Höjdjustera med hjälp av maskinfötterna.<br />
Motor sektion och växlare sektion skall nu stå mot<br />
varandra. Motor sektion och växlare sektion står i våg och<br />
på samma höjd.<br />
11. Skruva ihop sektionarna (i toppen och botten).<br />
Toppen ses på bilden. I botten skruvar anläggningen<br />
också ihop med 2st medlevererade bultar.<br />
12. Fog på kanten av anläggningen mellan<br />
anläggenning och väggen med en långtids<br />
elastiska fogmassa. (Kun väggmodell)
Montering av AM 900<br />
1. Ta bort sockelskyddet på anläggningen.<br />
Anläggningen levereras normalt liggande i en kartong<br />
på pall. Ta bort kartongen och lossa de 4 skruvar på<br />
sockelskyddet. Ta bort sockelskyddet.<br />
2. Res anläggningen upp.<br />
Den kan resas upp på de 4 i höjd justerbara maskinfötterna,<br />
av 2 personer.<br />
OBS!<br />
De höjdjusterbara fötterna skall skyddas mot<br />
att knäckas eller böjas, när anläggningen reses<br />
upp. Lägg eventuellt en passande träkloss under<br />
anläggningens underkant, innan den reses upp.<br />
3. Ta bort tejpen från avluftspjället.<br />
4. Placera anläggningen så nära monteringsstället<br />
som möjligt.<br />
Anläggningen kan flyttas närmare med t.ex. en pallyftare.<br />
10<br />
5. Fötterna höjdjusteras så att anläggningen står i<br />
våg.<br />
6. Anläggningen knuffas till monteringsstället, så att<br />
luftkanalerna kommer in i kanalhålen utan att röra<br />
vid väggen/taken.<br />
7. Montera kondensavloppet (tillval).<br />
8. Montera sockelskyddet med tillhörande skruvar.<br />
9. Montera vinkelbeslag. Se även ”3.2.2. Vinkelbeslag”<br />
10. Fog på kanten av anläggningen mellan<br />
anläggenning och väggen med en långtids<br />
elastiska fogmassa.<br />
OBS! På vänster sida av anläggningen skall det<br />
finnas tillräckligt med plats för den elektriska<br />
installationen av anläggningen.
3.2.5. Rör, fasadgaller och kombihuv<br />
Materielbehov och montering av luftkanaler beror på val<br />
av anläggning, tillbehör och placering, etc. Därför kan<br />
vi endast ange en generell vägledning för montering av<br />
ventilationsrör.<br />
För samtliga anläggningar gäller, att det skall monteras två<br />
stycken ventilationsrör med passande diameter (se mått<br />
”g” i ”Bilaga 1 Måttritningar”) genom antingen väggen<br />
eller taket för avluft och uteluft. Längden beräknas efter<br />
tjocklek på väggen eller takkonstruktion.<br />
OBS: Ventilationsrör genom yttervägg skall ha 1-2%<br />
utåtgående fall för att förhindra att ev. slagregn<br />
kommer in i anläggningen.<br />
OBS: Ute- och avluftskanal på AM 1200 takmodell<br />
skall avtäckas. Avtäckningen får inte hindra<br />
tillgången till service och reparation. Använd helst<br />
<strong>Airmaster</strong> original avtäckning.<br />
OBS: Ute- och avluftskanal skall i uppvärmt utrymme<br />
kondensisoleras, fram till yttervägg/-tak.<br />
Kom ihåg att foga. Se avsnitt ”3.2.8. Fogning runt<br />
kanaler”<br />
Som avslutning monteras passande runda fasadgaller<br />
med lamellerna riktade nedåt utvändigt på väggen<br />
eller huvar monterade på taket. Vid AM 900 monteras<br />
avsluftsgallret med lodrätta lameller riktade åt höger. För<br />
att undvika ökad ljudnivå är det viktigt, att rören inte vrids<br />
eller pressas på anslutningsstosarna på anläggningen.<br />
Till AM 900 finns som tillval en kombihuv för montage<br />
på fasad i stället för galler. Se ”Bilaga 4 Montering av<br />
kombihuv”.<br />
11<br />
3.2.6. Takhuvar<br />
1<br />
Som tillval kan det levereras takhuvar till anläggningar med<br />
ventilationskanaler upp genom tak. Huvarna monteras<br />
utvändigt på taket. Monteringsavståndet är avhängt på<br />
vald modell och takkonstruktionen (3). Ritningen visar<br />
vilken takhuv som är avluft (1) resp. uteluft (2).<br />
3.2.7. Fogning runt kanaler<br />
Fogning runt kanaler skall göras som visat på ritningen<br />
nedan.<br />
4<br />
3<br />
2<br />
2<br />
2<br />
5<br />
Fogning (här visat på en modell med väggkanaler) vid<br />
ventilationsrörens (3) utvändiga och invändiga kant<br />
(markerade med pil) är viktigt för att förhindra läckage<br />
mellan anläggningen (1) och väggen/taket (2) samt vent.<br />
kanaler (3) och väggen/taket (2).<br />
Mellan ventilationsrören (3) och anläggningen (1) samt<br />
fasadgaller (4) behöver inte fogas.<br />
Den invändiga fogningen mellan rör (3) och väggen/<br />
taket (2) kan också genomföras mellan kylmodulen/<br />
anläggningen (1) och väggen/taket (2) vid position (5)<br />
innan kylmodulen/anläggningen monteras på ramen:<br />
Beroende på väggens/takets konstruktion och<br />
kylmodulens/anläggningens mått kan det t.ex. användas<br />
en långtidselastisk fogmassa eller ett expanderande<br />
fogband för en flexibel fogning. Detta material läggs på<br />
baksidan av anläggningen runt ventilationsstosar eller vid<br />
sidan av kanalhålen på väggen för att utjämna ojämnheter<br />
på väggen/taket.<br />
3<br />
5<br />
1
3.2.8. Montering av paneler (AM 1200)<br />
Först när anläggningen är monterad med all utrustning och<br />
ansluten, och anläggningens funktioner är genomgångna<br />
skall panelerna monteras.<br />
1. Montera skenorna til designpanelerna. Två skenor<br />
till stora designpaneler och 4st till de mindre.<br />
OBS! Skenorna med en<br />
lodrät kant monteras<br />
på den högra sidan (se<br />
svarta pilar).<br />
I den översta delen av anläggningen ses två skenor till de<br />
stora designpanelerna och i den nedre delen 4st till små<br />
designpaneler – se vita och svarta pilar.<br />
2. Montera socklarna och frånluftspanelset på<br />
anläggningen.<br />
12<br />
3. Häng på samtliga panelerna på anläggningen.<br />
4. Montera topplisterna.<br />
3.2.9. Kontrol montering<br />
Data och serienummer noterat<br />
Kondensledning monterad<br />
Anläggningen monterad<br />
Vinkelbeslag monterade<br />
Ventilationsrör monterade/isol.<br />
Fasadgaller monterade<br />
Takhuvar monterade<br />
Transportsäkr.tejp bortplockad<br />
Skruvar efterspända<br />
Montörens namn:<br />
Notering:<br />
ja nej
4. Anslutningar<br />
Dimensionering av rör och ventiler samt<br />
inkoppling av vatten till anläggningen<br />
skall alltid utföras av auktoriserad VVSinstallatör.<br />
4.1. Vattenvärmebatteri (tillval)<br />
<strong>Airmaster</strong> anläggningen kan som tillval utrustas med ett<br />
värmevattenbatteri. Vi val av värmevattenbatteri ingår en<br />
motorventil, en självverkande varmhållningstermostat och<br />
en luftningsventil internt monterat. Värmevattenbatteriet<br />
är läckagetestat och kontrollerat enligt DS 469.<br />
Vattenrören inkopplas på baksidan eller på sidan av<br />
anläggningen.<br />
Värmeanläggningens tillopp förbinds till stosen märkt<br />
med FREM och returledningen förbinds med stosen märkt<br />
med RETUR.<br />
OBS! Den interna reglerventilen kräver rent<br />
anläggningsvatten för att kunna fungera optimalt<br />
utan störningar i form av igensättningar i ventilen.<br />
På värmvattenanslutningen monteras avstängningsventil,<br />
smutsfilter och injusteringsventil enligt<br />
principdiagrammet ”Extern anslutning”.<br />
Det kan vara nödvändigt (t.ex. vid fjärrvärmeanläggning)<br />
att installera en tryckdifferensregulator, om<br />
differenstrycket överstiger 30 kPa.<br />
För anslutningsmått se ”Bilaga 2 Ytterligare mått”.<br />
13<br />
Extern anslutning:<br />
1: Internt monterat i <strong>Airmaster</strong> anläggningen<br />
2: Avstängningsventil (installatören levererar)<br />
3: Smutsfilter (installatören levererar)<br />
4: Injusteringsventil (installatören levererar)<br />
5: Tryckdifferensregulator (installatören levererar)<br />
Internt monterat i <strong>Airmaster</strong> anläggningen:<br />
1<br />
2<br />
Δp<br />
3<br />
TD<br />
1: Returledning - anslutning<br />
2: Tillopsledning - anslutning<br />
3: Luftningsventil<br />
4: TC – Termostatisk varmhållningsventil med<br />
temperaturgivare<br />
5: M – Magnetventil (On/Off)<br />
6: TF – Temperatur- och Flödesgivare (i luftströmmen)<br />
7: Värmevattenbatteri<br />
8: Luftflöde<br />
Vid luftning och inställning av ventiler skall anläggningens<br />
servicelucka öppnas.<br />
4.1.1. Luftning av vattensystemet<br />
5<br />
Öppna upp samtliga ventiler för full<br />
vattengenomströmningen och lufta systemet vid<br />
luftningsventil (3). Vattengenomströmningen skall efter<br />
en kort tid vara urluftad.<br />
4<br />
2 3<br />
M<br />
4<br />
Avluftningen utförs med helt öppen<br />
varmhållningstermostat, ventil (4) och<br />
motordriven ventil (5).<br />
1<br />
TC TF<br />
5<br />
8<br />
6<br />
7
4.1.2. Inställning av värmehållningsventil<br />
Varmhållningsventil (4) typ Danfoss RA-N 10 är från<br />
fabrik inställd på N, helt öppen ventil. Ventilen inställs på<br />
3,5. Givardelen (TC) skall avmonteras från ventilen för att<br />
inställa ventilen.<br />
Inställningsområdet på givaren (TC) typ Danfoss RA<br />
är från fabriken min. begränsat till 1,5 för att säkra en<br />
minimum batteritemperatur på ca 14 °C (förutsatt att det<br />
är värmevatten tillgängligt).<br />
Värmetillförseln eller vattengenomströmningen<br />
får ALDRIG brytas / stängas av vid<br />
utetemperatur lägre än 0°C, t. ex. över<br />
helgen eller semesterperioder.<br />
Tilloppstemperaturen får aldrig komma<br />
under 40°C vid utetemperatur lägre än<br />
0°C.<br />
4.1.3. Inställning av elektrisk On/Off ventil<br />
Värmebatteriet levereras med reglerventil (5) typ Tour<br />
& Andersson (TA) TRV-2S förinställd på 6 (helt öppen).<br />
Reglerventilen ställs in efter nedanstående beräkning<br />
och diagram så att det nödvändiga flödet uppnås vid ett<br />
differenstryck (∆p), som är tillgängligt för anläggningen<br />
under nominella driftsvillkor.<br />
För inställning används den vid ventilen upphängda<br />
förinställningsnyckeln (VVS nr: 403399-411 eller TA nr:<br />
50198-004)<br />
Anläggningen skall vara urluftad innan<br />
inregleringen genomförs.<br />
Det är viktigt att den förinställa<br />
ventilen så att den maximala<br />
vattengenomströmningen inte överskrids.<br />
Är differenstrycket över reglerventilen<br />
större än 30 kPa finns det risk för<br />
strömningsoljud från ventilen. Här bör<br />
installeras en tryckdifferensregulator.<br />
14<br />
Beräkningsexempel<br />
Denna beräkning är endast ett exempel<br />
och skall därför alltid utföras i samband<br />
med idrifttagande av en anläggning, för<br />
att kunna ställa in reglerventilen (5). De<br />
i detta exempel använda parametrarna<br />
för beräkning är specifik för varje<br />
enskild anläggning. Man antar de värsta<br />
driftbetingelserna.<br />
Använda parametrar i exempel:<br />
OT Minsta utetemperatur: –12 °C<br />
RT Rumstemperatur: 21 °C<br />
n Minsta verkningsgrad värmeväxlare: 82%<br />
IT Önskad inblåsningstemperatur: 19 °C<br />
VL Inblåsningsluftflöde: 300 m3 tF Vattentemperatur TILLOP: 70 °C<br />
tR Vattentemperatur RETUR: 40 °C<br />
∆p Önskat differenstryck: 10-30 kPa<br />
(1 kPa = 10 mbar)<br />
1. Beräkna temperatur (t) efter värmeväxlare:<br />
[ °C ]<br />
2. Beräkna värmebehovet (Q) för uppvärmning av<br />
luften till önskad inblåsningstemperatur.<br />
3. Beräkna erforderligt vattenflöde (V V ).<br />
[ W ]<br />
[ l/h ]
4. Använd diagrammet för att finna<br />
inställningspunkten för reglerventilen (5)..<br />
(2)<br />
• Gå in i diagrammet med den framräknade<br />
vattenflödet (1). (Här V V = 11,5 l/h)<br />
• Gå in i diagrammet med det önskade<br />
differenstrycket för reglerventilen. Här är ∆p = 10<br />
kPa. (Det optimala värdet för denna ventil ligger<br />
mellan 10 och 30 kPa.)<br />
• Avläs inställningsvärdet (3) på de diagonala<br />
linjerna för ventilinställning.<br />
• Avmontera givaren och ställ in ventilen med<br />
förinställningsnyckeln till det beräknade värdet.<br />
(I detta exempel är reglerventilens inställning på<br />
1,9)<br />
• Montera givaren.<br />
Typiska ventilinställningar (vid de på sidan 14 nämnda<br />
förutsättningar):<br />
AM/<br />
Inställning<br />
(1)<br />
(3)<br />
900 1200<br />
30 dB(A) 3,5 4<br />
35 dB(A) 3,5 4<br />
OBS! Denna tabell ersätter inte den på sidan 14<br />
och 15 beskrivna tillvägagångssätt för ventilens<br />
inställning.<br />
15<br />
4.1.4. Kontroll värmevattenbatteri<br />
Vattenrör anslutet<br />
Anläggningen urluftad<br />
Ventiler inställda<br />
Anläggningen är tät<br />
Montörens namn:<br />
Noteringar:<br />
4.2. Förvärmare och Eleftervärmningsbatteri<br />
ja nej<br />
Elvärmebatterier levereras komplett monterade och<br />
elinkopplade. Samtliga elvärmebatterier är försedda med<br />
interna skydd i form av säkerhetstermostater.<br />
Betr strömförbrukning, se avsnitt ”2.<br />
Tekniska Specifikationer”<br />
Säkerhetsfunktioner el-värmebatteri<br />
El-värmebatterierna är säkrade mot överhettning<br />
enl. DS 447 med hjälp av två säkerhetstermostater<br />
per värmebatteri, som kopplar ur värmebatteriet vid<br />
överhettning.<br />
• Den ena termostaten kopplar ur värmebatteriet<br />
vid 70 °C, automatisk återställning.<br />
• Den andra termostaten koppar ur värmebatteriet<br />
vid 120 °C, manuell återställning.<br />
Vidare är anläggningen försedd med<br />
luftmängdsövervägning, som vid lufthastigheter mindre<br />
än 0,2 m/s automatiskt högar lufthastigheten över 0,2<br />
m/s.
4.3. Elektrisk installation<br />
Samtliga elektriska anslutningar till<br />
<strong>Airmaster</strong> anläggningen skall utföras av<br />
auktoriserad fackpersonal enligt gällande<br />
lagar och regler.<br />
Anslutningskabeln till kontrollpanelen är en partvinnad<br />
skärmad ”Pair Twisted Shield” (PTS) 2 x 2 X 0,6 datakabel.<br />
Sensorer kan också anslutas med en icke partvinnad men<br />
skärmad datakabel.<br />
Kabeln förbereds till panelens/sensorns plintar enligt<br />
följande anvisningar:<br />
• Kappa och skärmfolie avisoleras så nära<br />
anslutningsterminalen som möjligt med hänsyn<br />
EMC störning.<br />
• Var försiktig med avisoleringen, så att ledningarna<br />
inte skadas eller bryts.<br />
• Bibehåll de parvisa tvinningarna av ledningarna<br />
fram till terminalerna.<br />
Kablarna förbinds till resp. anläggningsplint enligt följande<br />
anvisningar:<br />
• Kappan avisoleras så nära anslutningsterminalen<br />
som möjligt med hänsyn till EMC störning.<br />
• Var försiktig med avisoleringen, så att ledningarna<br />
inte skadas eller bryts.<br />
• Bibehåll de parvisa tvinningarna av ledningarna<br />
fram till terminalerna.<br />
• Skärmen termineras.<br />
Bilderna i underavsnitten visar plintarna på<br />
skärmterminaler, kontrollpanelen och sensorerna.<br />
Anslutningarna görs enligt de i ”Bilaga 3 El-diagram”<br />
visade el-diagrammen.<br />
OBS! Alla ledningarna som används för installationen<br />
skall anpassas på längden. De får ej monteras<br />
ihoprullade.<br />
16<br />
4.3.1. Förankring av skärmad kabel<br />
Skärm till både kontrollpanelen och samtliga sensorer<br />
termineras vid anslutningsterminalerna på sidan av/vid<br />
styrboxen inne i ventilationsanläggningen efter följande<br />
anvisningar:<br />
• Skärmen viks och placeras under byglarna.<br />
• Skruvarna dras åt.<br />
OBS: Skärmen skall inte termineras vid<br />
kontrollpanelen eller vid givare.
4.3.2. Kontrollpanel<br />
Leveransen omfattar kontrollpanelen löst medlevererad,<br />
kabel är monterad.<br />
Kontrollpanelen monteras i lämplig höjd på väggen,<br />
vanligtvis i samma rum som ventilationsanläggningen,<br />
men kan också placeras i närliggande rum. Maximal<br />
kabellängd är 30m PTS2x2x0,6 datakabel.<br />
OBS! Ledningar till A/B och 12V/OV skall vara<br />
partvinnade.<br />
4.3.3. Närvaro (PIR) givare<br />
Anslutningskabel för närvarogivaren är en skärmad<br />
datakabel.<br />
För montage hänvisas till vägledningen som bifogas<br />
med närvarogivaren. Sensorn levereras löst bifogat utan<br />
ledning.<br />
17<br />
4.3.4. Koldioxid (CO 2 ) givare<br />
Ventilationsanläggningen kan som tillval fås levererad<br />
med en CO 2 -givare. Denna kan fås monterad i anläggningen<br />
eller som extern sensor (visas här) för montage på vägg.<br />
Den externa sensorn levereras löst utan<br />
ledning och placeras enligt ritning i avsnitt ”3.1<br />
Anläggningspositionering”.<br />
Anslutningskabeln för CO 2 -givaren är en skärmad<br />
datakabel.<br />
CO 2 -givaren har ett givarområde från 0 till 2000 ppm CO 2 .
4.3.5. Externa förbindelser<br />
Externa förbindelser används för <strong>Airmaster</strong> anläggningens<br />
uppkoppling på en manuell startkontakt och en Central<br />
Tillståndskontroll och Styrsystem (CTS).<br />
* Installatörens leverans.<br />
Manuell start (1):<br />
Vid manuell start läggs 12VDC utgångssignal från en<br />
extern kontakt (t.ex. en brytare eller en hygrostat) på<br />
ingångsplinten ”Manuell start”. Bryts signalen, stoppar<br />
anläggningen.<br />
CTS signaler (2, 3 och 4):<br />
CTS systemet lägger 12 VDC utgångssignal på plint ”CTS<br />
start” (2). Därmed startar <strong>Airmaster</strong> anläggningen efter<br />
CTS systemets programmering.<br />
Luftmängden styrs av CTS systemet via ingångarna ”Flow<br />
0-10V” och ”GND” (3).<br />
Anläggningens alarmutgång ”Alarm” förs tillbaka<br />
till CTS styrningen med max 24V och 100mA/2 VA<br />
(4). Därmed har man möjlighet för att visa larm på<br />
ventilationsanläggningen på t.ex. en larmtavla.<br />
CTS signaler kan endast användas samlade. CTS ”Flow<br />
0-10V” signal och CO 2 -givare kan inte installeras samtidigt.<br />
Vill man endast starta/stoppa anläggningen via CTS och i<br />
övrigt låta anläggningen styras efter inställda värden från<br />
kontrollpanelen betr. luftmängd och temperatur, skall<br />
endast startsignalen förbindas som ”Manuell start” (1) via<br />
externt kontaktset.<br />
1<br />
2<br />
3<br />
4<br />
18<br />
4.3.6. Anslutning elektrisk utrustning<br />
På sidan av AM 900 och toppen av AM 1200 finns<br />
inkopplingsplintar för extern utrustning, bakom ett<br />
skyddslock.<br />
AM 900<br />
Se ”Bilaga 3 El-diagram” för den korrekta inkopplingen till<br />
anslutningskontakten på AM 900 och 1200.
4.3.7. Master/Slav installation<br />
0V<br />
Control panel<br />
A<br />
B<br />
12V<br />
Master/Slav installationen ger möjlighet för att styra upp<br />
till 16 <strong>Airmaster</strong> anläggningar med en kontrollpanel.<br />
Notera: Mjukvaruversionen i samtliga anläggningar<br />
skall vara lika. D.v.s. sammankopplas anläggningar som<br />
är köpta vid olika tidpunkter måste mjukvaran på de<br />
äldre anläggningarna uppgraderas till lika den senast<br />
inköpta anläggningen (högst versionsnr). Kontakta<br />
återförsäljaren beträffande detta.<br />
Anslut enheterna (kontrollpanel och anläggning) som<br />
visas i diagrammet. Den maximala kabellängden från<br />
enhet till enhet är 30 m. A, B, 3 och 2 är datakablar och<br />
12V, 0V, 1 och 4 är strömförsörjningsplintar på respektive<br />
kontrollpanel och anläggning.<br />
OBS! Använd en partvinnad skärmad datakabel (PTS<br />
2x2x0,6) från kontrollpanelen till anläggningen<br />
och en skärmad datakabel (2x0.6) från anläggning<br />
till anläggning! Skärmen vid varje kabel får endast<br />
installeras på den ena sidan vid en anläggning!<br />
Den första och sista enheten termineras med jumper i<br />
panel resp. styrbox. Alla andra enheter får inte avslutas<br />
med jumper. Kontrollpanel kan anslutas till valfri<br />
anläggning.<br />
OBS! Kontrollpanelens (Control panel) jumper skall<br />
tas bort, om kontrollpanelen inte är den första eller<br />
sista enheten i kedjan.<br />
1<br />
Master<br />
2<br />
3<br />
4<br />
19<br />
Slave 1 Slave XX<br />
Jumper Jumper<br />
PTS 2x2x0,6 PTS 2x0,6 PTS 2x0,6<br />
12V 1<br />
0V 4<br />
A 3<br />
B 2<br />
2 2<br />
3 3<br />
1<br />
2<br />
3<br />
4<br />
2 2<br />
3 3<br />
Jumper vid en kontrollpanel, sitter som standard:<br />
1<br />
PTS 2x0,6<br />
2 2<br />
3 3<br />
Jumper i styrboxen, är som standard öppen:<br />
2<br />
3<br />
4
Master (M) och Slav (S) skall deklareras. Deklareringen sker<br />
via inställning av mikrobrytare (DIP-switches) i styrboxen.<br />
Nederst på sidan visas inställningarna.<br />
OBS! Om anläggningarna är beställda med Master/<br />
Slavuppsättning med deklaration av Master och alla<br />
Slavar, är denna är denna adressering redan gjord<br />
vid leveransen.<br />
Viktigt! Förutom ovan nämnda adressering skall<br />
Masterenheten programmeras till att vara klar<br />
över hur många slavenheter den skall förvänta på<br />
databussen.<br />
Se i instruktionsboken avsnitt ”Master/Slav<br />
programmering”.<br />
Enhed/<br />
Nr.<br />
DIP-switch<br />
1 2 3 4<br />
M off off off off<br />
S 1 on off off off<br />
S 2 off on off off<br />
S 3 on on off off<br />
S 4 off off on off<br />
S 5 on off on off<br />
S 6 off on on off<br />
S 7 on on on off<br />
S 8 off off off on<br />
S 9 on off off on<br />
S 10 off on off on<br />
S 11 on on off on<br />
S 12 off off on on<br />
S 13 on off on on<br />
S 14 off on on on<br />
S 15 on on on on<br />
ON<br />
2 3 4 5 6 7 8<br />
DIP<br />
20<br />
4.3.8. Strömförsörjning<br />
Anslutningen sker enligt ”Bilaga 3 EL-diagram”.<br />
AM 900:<br />
Säkring och avbrytare skall monteras<br />
enligt gällande lagar och regler i den fasta<br />
installationen fram till anläggningen.<br />
Säkring avbrytare levereras av<br />
installatören.<br />
Försörjningskabeln dimensioneras<br />
efter gällande regler och föreskrifter,<br />
där det tas hänsyn till förhållandena på<br />
installationsplatsen.<br />
Beroende på anläggningens<br />
strömförbrukning och det existerande elsystemet<br />
skall det etableras minst en ny<br />
strömkrets.<br />
Vid installation av flera anläggningar,<br />
skall det tas hänsyn till den tillåtna<br />
läckageströmmen per anläggning. Se<br />
också avsnitt ”2. Tekniska specifikationer”.<br />
Kontrollpanelen och eventuella givare,<br />
kontakter och tillval skall vara monterade<br />
innan spänningsförsörjningen kopplas på.<br />
Anslut spänningsförsörjningen i toppen av anläggningen<br />
till terminalerna L (brun), N (blå) och PE (gul/grön).
AM 1200:<br />
Anläggningen kan anslutas till ström via en 3- eller<br />
5-ledad strömförsörjningskabel till antingen 1 eller 3 fas.<br />
Anslutningen till 3 faser är nödvändig om anläggningen är<br />
utrustad med ett elektriskt förvärmningsbatteri.<br />
4.3.9. Anslutning av växlare sektion<br />
På AM 1200 skall anläggningsdel 2 (växlare sektion)<br />
anslutas till anläggningsdel 1 (motor sektion). Dessutom<br />
skall tillval (eftervärmningsbatteri och kondenspump)<br />
i anläggningsdel 2 anslutas i anläggningsdel 1<br />
(elinkopplingsutrymme).<br />
Se ”Bilaga 3 – El-diagram”.<br />
• Montera av täckplåten till anslutningsutrymmet i<br />
toppen av anläggningsdel 1.<br />
• Dra upp monteringsplåten och lägg den på<br />
anläggningsdel 2.<br />
• Koppla ihop stik X4.<br />
• Anslut tillval (eftervärmningsbatteri och<br />
kondenspump) enligt ”Bilaga 3 – El-diagram –<br />
Sammankoppling av ventilationsanläggning”.<br />
• Anslut externa komponenter (t.ex. kontrollpanel<br />
och givare) till stik X3 enligt ”Bilaga 3 – El-diagram”.<br />
Ledningarna förs genom kabelgenomföringen i<br />
täcklocket.<br />
• Sätt tillbaka monteringsplåten igen.<br />
• Montera täcklocket.<br />
21<br />
4.3.10. Kontroll av elektrisk installation<br />
Kontrollpanel Installerad<br />
Närvarogivare (PIR) installerad<br />
CO 2 -givare installerad<br />
Manuell start installerad<br />
CTS installerad<br />
Master/Slav installerad<br />
Strömförsörjning installerad<br />
Montörens namn:<br />
Notering:<br />
ja nej
5. Igångsättning och<br />
programmering<br />
Om anläggningen är färdiginstallerad skall de<br />
grundläggande funktionerna kontrolleras. Därefter skall<br />
alla parametrar efter kundens önskemål beträffande drift<br />
och anläggningens utrustning programmeras.<br />
5.1. Igångsättning<br />
• Stäng locket, om det står öppen.<br />
• Slå till strömförsörjningen till anläggningen.<br />
• Kontrollpanelen skall visa standard displayvisning.<br />
(Se ”instruktionsboken”)<br />
• Tryck på knappen ∧ på displaypanelen i 4 sekunder<br />
för att starta anläggningen.<br />
• Kontrollera att både frånluft och tilluft kör.<br />
• Tryck knappen ∨ på kontrollpanelen i 4 sekunder<br />
för att stänga av anläggningen.<br />
• Montera anläggningens paneler enligt avsnitt<br />
”3.2.8. Montering av paneler”.<br />
5.2. Inställning och Programmering<br />
Samtliga parametrar kan programmeras, medan<br />
anläggningen kör.<br />
• Kunden frågas om önskemål för anläggningens<br />
drift.<br />
• Avsnitten ”2. Kontroll” och ”3. Parametrar och<br />
programmering” i ”Instruktionsboken”, som<br />
är levererad med anläggningen, används<br />
för basinställningar och programmering av<br />
parametrar.<br />
• Kunden informeras om den färdiga installationen.<br />
Kom ihåg: Parameterinställningar skall noteras med<br />
blyerts direkt in i instruktionsboken.<br />
22<br />
5.3. Slutkontroll<br />
Anläggningen startar korrekt<br />
Samtliga paneler är monterade<br />
Samtliga parametrar är programmerade<br />
Samtliga parametrar är noterade<br />
Kunden är informerad<br />
Instruktionsboken är avlevererad<br />
Installationsvägledning är avlevererad<br />
Montörens namn:<br />
Notering:<br />
ja nej
Bilaga 1 Måttritningar<br />
AM 900 med ute- och avluftskanal uppåt (väggmodell)<br />
Här visas: Omblandande modell.<br />
A e e<br />
B C<br />
a<br />
p<br />
l<br />
b<br />
g g<br />
o<br />
f<br />
c<br />
u v t<br />
d<br />
h<br />
n<br />
Bilaga 1 - 23<br />
k i<br />
A = Front<br />
B = Vänster sida<br />
C = Baksida<br />
1, 2 = Tilluft, Frünluft ***<br />
3 = Intag<br />
4 = Avluft<br />
5 = El-anslutning<br />
6 = Kondensavlopp<br />
7 = Servicelucka<br />
m 3 a b c d e f g h i k l m n o p q r s t u v<br />
900 2323** 800 601 588 119 60 315 2125** 182 418 23 148** 85** 62 27 789** 19 42 22 168** 198**<br />
900* 2323** 800 687 674 119 60 315 2125** 182 418 23 148** 85** 62 27 789** 19 42 22 168** 198**<br />
* Undanträngande modell<br />
** AM 900 är justerbar i höjd, därför kan mätningarna a, h, m, n, q, u och v vara mindre (mått n kan reduceras med upp till 50mm utan<br />
panel och maskinskorna helt nerskruvade)<br />
*** Den omblandande modellen har tilluft i toppen och frünluft i botten, vid undanträngande modell är det omvänt.<br />
l<br />
s<br />
m<br />
r<br />
q<br />
5<br />
3 4<br />
5<br />
6<br />
1<br />
2<br />
7<br />
7
AM 900 med ute- och avluftskanal uppåt (takmodell)<br />
Här visas: Undanträngande modell<br />
a<br />
A g g<br />
B e C e<br />
p l<br />
i<br />
b<br />
k<br />
h<br />
o<br />
t<br />
u t<br />
c<br />
d<br />
f<br />
Bilaga 1 - 24<br />
A = Front<br />
B = Vänster sida<br />
C = Baksida<br />
1, 2 = Frünluft, Tilluft ***<br />
3 = Intag<br />
4 = Avluft<br />
5 = El-anslutning<br />
6 = Kondensavlopp<br />
7 = Servicelucka<br />
m 3 a b c d e f g h i k l m n o p q r s t u v<br />
900 2323** 800 601 588 119 60 315 280 182 418 23 148** 85** 62 27 789** 19 42 22 168** 198**<br />
900* 2323** 800 687 674 119 60 315 280 182 418 23 148** 85** 62 27 789** 19 42 22 168** 198**<br />
* Undanträngande modell<br />
** AM 900 är justerbar i höjd, därför kan mätningarna a, m, n, q, u och v vara mindre (mått n kan reduceras med upp till 50mm utan<br />
panel och maskinskorna helt nerskruvade)<br />
*** Den omblandande modellen har tilluft i toppen och frünluft i botten, vid undanträngande modell är det omvänt.<br />
n<br />
l<br />
s<br />
m<br />
r<br />
q<br />
5<br />
4<br />
1 2<br />
5<br />
6<br />
7<br />
7<br />
3
AM 1200 med ute- och avluftskanal uppåt (takmodell)<br />
A<br />
A = Front<br />
B = Sida<br />
C = Baksida<br />
D = Topp<br />
* vänster modell (här vist)<br />
** höger model<br />
h i k<br />
B C<br />
D<br />
1 = Frünluft<br />
2 = Tilluft<br />
3 = Intag<br />
4 = Avluft<br />
5 = Servicelucka (El-anslutning)<br />
6 = Kondensavlopp<br />
7 = Servicelucka<br />
m 3 a b c d e f g h i k n m<br />
1200 * 2406 496 2427 2398 2098 321 400 248 249 450 72 25<br />
1200 ** 2406 496 2427 2398 2098 321 400 248 249 450 72 25<br />
d<br />
c<br />
Bilaga 1 - 25<br />
n<br />
m<br />
a<br />
f<br />
3<br />
4<br />
5<br />
6<br />
g<br />
b<br />
e<br />
2<br />
1<br />
7
AM 1200 med ute- och avluftskanal uppåt (väggmodell)<br />
C<br />
A = Front<br />
B = Sida<br />
C = Baksida<br />
D = Topp<br />
h<br />
k<br />
i<br />
a<br />
* vänster modell<br />
** höger model (här vist)<br />
e<br />
n<br />
m<br />
D<br />
B<br />
1 = Frünluft<br />
2 = Tilluft<br />
3 = Intag<br />
4 = Avluft<br />
5 = Servicelucka (El-anslutning)<br />
6 = Kondensavlopp<br />
7 = Servicelucka<br />
m 3 a b c d e f g h i k n m<br />
1200 * 2107 496 2427 2398 2098 59 400 248 1076 750 72 25<br />
1200 ** 2107 496 2427 2398 2098 59 400 248 1076 750 72 25<br />
d<br />
c<br />
Bilaga 1 - 26<br />
1<br />
7<br />
2<br />
n<br />
f<br />
6<br />
g<br />
g<br />
A<br />
b<br />
5 4<br />
3
Center modell<br />
A f B<br />
b<br />
A = Front<br />
B = Sida<br />
C = Baksida<br />
D = Topp<br />
g<br />
g<br />
D<br />
1 = Frünluft<br />
2 = Tilluft<br />
3 = Intag<br />
4 = Avluft<br />
5 = Servicelucka (El-anslutning)<br />
6 = Kondensavlopp<br />
7 = Servicelucka<br />
m 3 a b c d e f g h i k n<br />
1200 2107 497 2497 2398 2098 59 400 248 1076 750 72<br />
d<br />
c<br />
Bilaga 1 - 27<br />
4<br />
3<br />
n<br />
e<br />
a<br />
C<br />
5<br />
6<br />
h<br />
i k<br />
2<br />
1<br />
7
Bilaga 2 Ytterligare mått<br />
Anslutning Vattenvärmebatteri<br />
AM 900<br />
61 15<br />
Anslutning från undersidan:<br />
1: ”FREM” (tillop)<br />
2: ”RETUR” (retur)<br />
AM 1200<br />
2427<br />
1 2<br />
145 32<br />
233 32<br />
107<br />
141<br />
175<br />
1/2<br />
101<br />
92<br />
83<br />
130<br />
139<br />
148<br />
ø20<br />
3<br />
496<br />
Anslutning från undersidan:<br />
1: ”FREM” (tillop), 2: ”RETUR” (retur)<br />
3: ”KONDENS” (kondens)<br />
20<br />
12x 20<br />
249<br />
101<br />
92<br />
83<br />
130<br />
139<br />
148<br />
107<br />
141<br />
175<br />
207<br />
Bilaga 2 - 28<br />
Kombihuv<br />
AM 900<br />
305<br />
ø315<br />
815 60 122<br />
418 198<br />
509
Bilaga 3 El-diagram<br />
AM 900<br />
L<br />
N<br />
PE<br />
BN<br />
BU<br />
YE/GN<br />
BN<br />
GY<br />
L N<br />
A1<br />
X3-1 12V (DC)<br />
X3-2 - RS485 (B)<br />
X3-3 + RS485 (A)<br />
X3-4 GND (DC)<br />
X3-5 24 VAC+ (*1)<br />
X3-6 Larm utgång plint 1<br />
X3-7 Larm utgång plint 2<br />
X3-8 Manuell start ingång<br />
X3-9 CTS start ingång<br />
X3-10 Närvarogivare (PIR) signal ingång<br />
X3-11 24 VAC- (*1)<br />
X3-12 0-10V Signal ingång<br />
X3-13 Ledig<br />
X3-14 Ledig<br />
YE/GN<br />
PE<br />
S1<br />
X3-1<br />
X3-4<br />
X3-2<br />
X3-3<br />
GND<br />
X3-5<br />
X3-11<br />
X3-4<br />
X3-12<br />
GND<br />
X3-1<br />
X3-4<br />
X3-10<br />
GND<br />
X3-1<br />
X3-8<br />
X3-1<br />
X3-9<br />
X3-12<br />
X3-4<br />
X3-6<br />
X3-7<br />
< 24V/100mA/2VA<br />
(*1) Tiival<br />
A1 Ventilationsanläggning<br />
B1 CO 2 givare (*1)<br />
B2 Närvarogivare PIR (*1)<br />
P1 Kontrollpanel eller LON modul (*1)<br />
S1 Larmkontakt<br />
Manuel start (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
CTS start (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
CTS flow (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
Alarm (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
BN: Brun; BU: Blå; YE: Gul; GN: Grön<br />
Bilaga 3 - 29<br />
12V<br />
0V<br />
B<br />
A<br />
1<br />
2<br />
7<br />
8<br />
12V+<br />
12V-<br />
NC<br />
NC<br />
1<br />
2<br />
0-10V<br />
GND<br />
P1<br />
B1<br />
(*1)<br />
B2<br />
(*1)<br />
Manuel start<br />
(*1)<br />
CTS start<br />
(*1)<br />
CTS flow<br />
(*1)<br />
Alarm<br />
(*1)<br />
J2/J3<br />
LON<br />
(*1)
AM 1200<br />
L1<br />
L2<br />
L3<br />
N<br />
PE<br />
X6-L1<br />
X6-L2<br />
X3-1 12V (DC)<br />
X3-2 - RS485 (B)<br />
X3-3 + RS485 (A)<br />
X3-4 GND (DC)<br />
X3-5 24 VAC+ (*1)<br />
X3-6 Larm utgång plint 1<br />
X3-7 Larm utgång plint 2<br />
X3-8 Manuell start ingång<br />
X3-9 CTS start ingång<br />
X3-10 Närvarogivare (PIR) signal ingång<br />
X3-11 24 VAC- (*1)<br />
X3-12 0-10V Signal ingång<br />
X3-13 Ledig<br />
X3-14 Ledig<br />
X6-L3<br />
A1<br />
X6-N<br />
X6-PE<br />
S1<br />
X6 Strömförsörjningsplintrad<br />
X3-1<br />
X3-4<br />
X3-2<br />
X3-3<br />
GND<br />
X3-5<br />
X3-11<br />
X3-4<br />
X3-12<br />
GND<br />
X3-1<br />
X3-4<br />
X3-10<br />
GND<br />
X3-1<br />
X3-8<br />
X3-1<br />
X3-9<br />
X3-12<br />
X3-4<br />
X3-6<br />
X3-7<br />
< 24V/100mA/2VA<br />
(*1) Tillval<br />
A1 Ventilationsanläggning<br />
B1 CO 2 givare (*1)<br />
B2 Närvarogivare PIR (*1)<br />
P1 Kontrollpanel eller LON modul (*1)<br />
S1 Larmkontakt<br />
Manuel start (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
CTS start (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
CTS flow (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
Alarm (*1) Se avsnitt ”4.3.5. Externa förbindelser”<br />
OBS! L2 och L3 används endast på anläggningar med elektriskt<br />
förvärmningsbatteri.<br />
Bilaga 3 - 30<br />
12V<br />
0V<br />
B<br />
A<br />
1<br />
2<br />
7<br />
8<br />
12V+<br />
12V-<br />
NC<br />
NC<br />
1<br />
2<br />
0-10V<br />
GND<br />
P1<br />
B1<br />
(*1)<br />
B2<br />
(*1)<br />
Manuel start<br />
(*1)<br />
CTS start<br />
(*1)<br />
CTS flow<br />
(*1)<br />
Alarm<br />
(*1)<br />
J2/J3<br />
LON<br />
(*1)
Sammankoppling av AM 1200<br />
X6-L16<br />
BN<br />
K1*1<br />
1 2<br />
3 4<br />
+ -<br />
X6 Strömförsörjningsplintrad<br />
X9 Plintrad kondenspump<br />
X10 Plintrad vatteneftervärmebatteri<br />
CH El-Eftervärmebatteri<br />
*1 Option<br />
X6-L16<br />
1x0,75*1 1x1,5*1<br />
BN<br />
K4*1<br />
T1 L1<br />
A1 A2<br />
+ -<br />
*2 Ledningsmarkering<br />
X6<br />
K1 Relä vattenvärmebatteri<br />
K4 Relä El-eftervärmebatteri<br />
1<br />
L1<br />
BN<br />
2<br />
3<br />
4<br />
5<br />
6<br />
1<br />
L2<br />
GY<br />
2<br />
3<br />
1<br />
L3<br />
BK<br />
2<br />
3<br />
1<br />
2<br />
3<br />
4<br />
N<br />
BU<br />
5<br />
6<br />
1<br />
4<br />
PE<br />
YE/GN<br />
2<br />
3<br />
5<br />
6<br />
OBS! Om man önskar att nyttja eftervärmningsbatteriet på en<br />
separat fas, ansluts plint K1 (1) eller motsvarande plint K4 (L1)<br />
med plint X6-L2(2) istället för plint X6-L1(6).<br />
BK: Svart; BN: Brun; BU: Blå; YE: Gul; GN: Grön; GY: Grå<br />
Bilaga 3 - 31<br />
X6-L14 X6-N4 X6-PE 4<br />
K4<br />
X6-N<br />
T1<br />
6<br />
X6-PE6<br />
K1<br />
X6-N<br />
2<br />
6<br />
BN<br />
BU<br />
YE/GN<br />
BN<br />
BU<br />
YE/GN<br />
BN<br />
BU<br />
3x0,75 *2 "X9"<br />
3x1,5<br />
2x0,75<br />
*1, *2 "CH"<br />
*1, *2 "X10"
Bilaga 4 Montering av kombihuv<br />
Kombihuv till AM 900<br />
Kombihuven förhindrar, att tilluften blandas upp med<br />
frånluften, eftersom luften tvingas i olika riktningar.<br />
• Bakre plåten monteras provisoriskt upp, så att den<br />
sitter centrerad i förhållande till luftkanalerna.<br />
Kom ihåg: Luftkanalerna skall ha 1-2%<br />
utåtgående fall! Se även avsnitt ”3.2.5.<br />
Fasadgaller, ventilationsrör, etc.”<br />
• Monteringshål borras.<br />
• Bakre plåten monteras ihop med luftkanalrören.<br />
Kom ihåg att foga runt ventilationsrören! Se<br />
även avsnitt ”3.2.8. Fogning runt kanaler”.<br />
Bilaga 4 - 32<br />
• Lockplåten levereras med en standardlängd på<br />
400 mm och skall kortas i förhållande till tjockleken<br />
på väggen.<br />
OBS: Lockplåten får inte störa funktionen på<br />
anläggningens avluftsspjäll.<br />
• Plåten monteras med 2 av de levererade 5 mm<br />
låsmuttrar och stjärnskruvar.<br />
• Mellan avstängningsplåten och ventilationskanalen<br />
fogas med en långtidselastisk fogmassa<br />
(t.ex. silikon).<br />
• Avluftstratten monteras med resterande 6<br />
låsmuttrar.<br />
• Huven monteras med de 4 levererade skruvarna.
Bilaga 5 Felsökningar<br />
Uppstartsproblem kan bero på ett enkelt fel i samband<br />
med installationen. Gå därför igenom nedanstående<br />
felsökningar för att säkerställa, att installationen är<br />
korrekt.<br />
Fel 1: Displayen visar följande bild:<br />
SW Version 4.6<br />
EN Communication<br />
error - see manual<br />
DE Komm. Fehler -<br />
siehe Anleitung<br />
Felorsak: Uppkoppling från kontrollpanelen till <strong>Airmaster</strong><br />
anläggningen är inte korrekt, det är skiftat runt på<br />
ledningar på plint A och B eller på ledningar på plint OV<br />
och B.<br />
Fel 2: Närvarogivare PIR utan funktion:<br />
Felorsak: Bygel från +12V till första plint NC saknas eller är<br />
det skiftat runt på ledningar.<br />
Fel 3: CO 2 givare utan funktion.<br />
Felorsak: Ledningar till ”0-10V” och ”GND” är skiftade.<br />
Fel 4: Alt 12 Volt utrustning fungerar inte.<br />
Felorsak: Ledningar till ”0-10V” och ”GND” är skiftade.<br />
Fel 5: Larm ”Låg Temp” utlöser oavsett temperatur.<br />
Felorsak: Avluftsspjället öppnar inte.<br />
Transportsäkringstejpen är troligtvis inte borttagen. Se<br />
avsnitt ”3.2.4. Ventilationsanläggning”<br />
Ytterligare beskrivningar av fel finns i instruktionsboken.<br />
Bilaga 5 - 33
Box 25, Malmövägen 99 Tel. +46 40 40 77 65<br />
SE - 233 21 Svedala Fax. +46 40 40 77 69<br />
Sverige info@airmaster.se www.airmaster.se<br />
© Version - 09-07-2012
