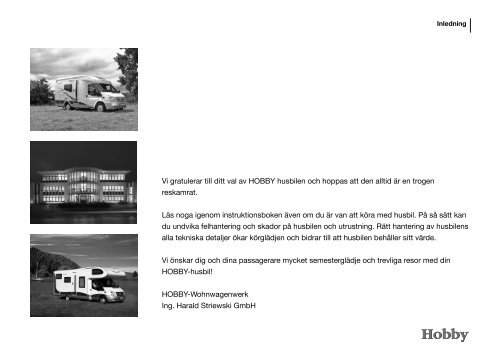

<strong>Vi</strong> <strong>gratulerar</strong> <strong>till</strong> <strong>ditt</strong> <strong>val</strong> <strong>av</strong> <strong>HOBBY</strong> <strong>husbilen</strong> <strong>och</strong> hoppas att den alltid är en trogen<br />
reskamrat.<br />
Inledning<br />
Läs noga igenom instruktionsboken även om du är van att köra med husbil. På så sätt kan<br />
du undvika felhantering <strong>och</strong> skador på <strong>husbilen</strong> <strong>och</strong> utrustning. Rätt hantering <strong>av</strong> <strong>husbilen</strong>s<br />
alla tekniska detaljer ökar körglädjen <strong>och</strong> bidrar <strong>till</strong> att <strong>husbilen</strong> behåller sitt värde.<br />
<strong>Vi</strong> önskar dig <strong>och</strong> dina passagerare mycket semesterglädje <strong>och</strong> trevliga resor med din<br />
<strong>HOBBY</strong>-husbil!<br />
<strong>HOBBY</strong>-Wohnwagenwerk<br />
Ing. Harald Striewski GmbH
00-1<br />
Inledning<br />
Kapitel 1: Inledning<br />
1.1 Allmänt ................................................................... 01-1<br />
1.2 Innan första resan .................................................. 01-1<br />
1.3 Symboler <strong>och</strong> upplysningar i instruktionsboken ............. 01-2<br />
Kapitel 2: Säkerhet<br />
2.1 Allmänt ................................................................... 02-1<br />
2.2 Brandskydd ............................................................ 02-1<br />
2.3 Trafiksäkerhet ......................................................... 02-2<br />
2.4 Registrering ............................................................ 02-2<br />
2.5 Före <strong>och</strong> under körning .......................................... 02-3<br />
2.6 Anvisningar för färden ............................................ 02-5<br />
2.7 Bilverktyg ............................................................... 02-8<br />
2.8 Nödfallsutrustning .................................................. 02-8<br />
2.9 Efter <strong>av</strong>slutad körning ............................................ 02-9<br />
Kapitel 3: Chassi<br />
3.1 Chassi .................................................................... 03-1<br />
3.2 Lastning ................................................................. 03-1<br />
3.3 Stödben ................................................................. 03-4<br />
3.4 Fotsteg ................................................................... 03-5<br />
3.5 Fordonets identifieringsnummer (FIN) .................... 03-6<br />
3.6 Extraluftfjäder ......................................................... 03-6<br />
3.7 Släpvagnsanordning .............................................. 03-7<br />
3.8 Montering <strong>av</strong> extra utrustning ................................ 03-8<br />
Kapitel 4: Hjul, däck, bromsar<br />
4.1 Hjul ......................................................................... 04-1<br />
4.2 Däck ....................................................................... 04-1<br />
4.3 Lufttrycket i däcken ............................................... 04-2<br />
4.4 Mönsterdjup ........................................................... 04-2<br />
4.5 Fälgar ..................................................................... 04-3<br />
4.6 Snökedjor ............................................................... 04-3<br />
4.7 Däckreparationsset ................................................ 04-4<br />
4.8 Hjulbyte .................................................................. 04-7<br />
4.9 Bromsar .................................................................. 04-8<br />
Kapitel 5: Bodelens utsida<br />
5.1 Tank- <strong>och</strong> serviceluckor ......................................... 05-1<br />
5.2 Ventilation <strong>och</strong> vädring ........................................... 05-5<br />
5.3 Så här öppnas <strong>och</strong> stängs dörrar <strong>och</strong> luckor ........ 05-7<br />
5.4 Takreling ............................................................... 05-12<br />
5.5 Cykelställ .............................................................. 05-13<br />
5.6 Lastställ ................................................................ 05-13<br />
5.7 Markis .................................................................. 05-14<br />
Kapitel 6: Bodelens inre<br />
6.1 Så här öppnas <strong>och</strong> stängs dörrar <strong>och</strong> luckor ........ 06-1<br />
6.2 TV-hållare för plattskärm ........................................ 06-5<br />
6.3 Bord ....................................................................... 06-6<br />
6.4 Bygga om sängarna ............................................... 06-8<br />
6.5 Ritningar dynor ....................................................... 06-9
6.6 Alkover/F-säng bak diagonal ............................... 06-13<br />
6.7 Fönster ................................................................. 06-14<br />
6.8 Mörkläggningssystem för förarhytten .................. 06-16<br />
6.9 Takluckor bodel .................................................... 06-17<br />
6.10 Stolar i förarhytten................................................ 06-19<br />
6.11 Sittplatser ............................................................. 06-21<br />
6.12 Säkerhetsbälten i bodelen ................................... 06-22<br />
6.13 Sittplatser ............................................................. 06-23<br />
6.14 Dag <strong>och</strong> nattlägen ................................................ 06-27<br />
Kapitel 7: Elinstallationer<br />
7.1 Säkerhetsanvisningar ............................................. 07-1<br />
7.2 Elsystemets element .............................................. 07-1<br />
7.3 Strömförsörjning .................................................... 07-5<br />
7.4 Strömförsörjningsenhetens funktion ...................... 07-7<br />
7.5 Bodelsbatteri .......................................................... 07-9<br />
7.6 Elsystemets säkringar .......................................... 07-11<br />
7.7 Mobil n<strong>av</strong>igering ................................................... 07-12<br />
7.8 I efterhand installerade apparater ........................ 07-14<br />
Kapitel 8: Vatten<br />
8.1 Vattenförsörjning .................................................... 08-1<br />
8.2 Varmvattenberedning ............................................ 08-4<br />
8.3 Toalett med vattenspolning .................................... 08-5<br />
Kapitel 9: Gasol<br />
9.1 Allmänna säkerhetsregler för användning <strong>av</strong><br />
Inledning<br />
gasolanläggningar .................................................. 09-1<br />
9.2 Gasolförsörjning ..................................................... 09-3<br />
9.3 Värme ..................................................................... 09-5<br />
9.4 Kylskåp ................................................................ 09-10<br />
9.5 Gasspis ................................................................ 09-14<br />
9.6 Bakugn ................................................................. 09-15<br />
Kapitel 10: Underhåll <strong>och</strong> skötsel<br />
10.1 Underhåll ................................................................ 10-1<br />
10.2 Ventilation ............................................................... 10-1<br />
10.3 Skötsel ................................................................... 10-2<br />
10.4 Under vintern ......................................................... 10-5<br />
Kapitel 11: Avfallshantering <strong>och</strong> miljöskydd<br />
11.1 Miljö <strong>och</strong> bilresor .................................................... 11-1<br />
11.2 Skrotning <strong>av</strong> husbil ................................................. 11-4<br />
Kapitel 12: Tekniska data<br />
12.1 <strong>Vi</strong>kter enligt 92/21/EEG .......................................... 12-1<br />
12.2 Lufttryck i däck ...................................................... 12-2<br />
12.3 Tekniska data ......................................................... 12-3<br />
12.4 Däck <strong>och</strong> fälgar för bashusbilar ............................. 12-7<br />
12.5 Tillbehörsvikter ....................................................... 12-9<br />
Index .................................................................................. I-1<br />
Bilaga .................................................................................B-1<br />
00-2
01-1<br />
Inledning<br />
Kapitel 1: Inledning<br />
Våra husbilar vidareutvecklas ständigt. <strong>Vi</strong> ber om förståelse för<br />
att vi förbehåller oss rätten <strong>till</strong> ändringar <strong>av</strong> utrustning, form<br />
<strong>och</strong> teknik. Utgående från beskrivningar i instruktionsboken<br />
kan därför inte några anspråk göras gällande mot <strong>HOBBY</strong>. Utrustningsnivån<br />
vid tidpunkten för instruktionsbokens tryckning<br />
<strong>och</strong> kan på motsvarande sätt överföras <strong>till</strong> alla planlösningsvarianter.<br />
<strong>Vi</strong> ber dig beakta att alla individuella varianter inte kan<br />
beskrivas. Din återförsäljare besvarar gärna speciella frågor<br />
beträffande utrustning <strong>och</strong> teknik.<br />
1.1 Allmänt<br />
Din <strong>HOBBY</strong>–husbil är konstruerad enligt modern teknik <strong>och</strong><br />
godkända säkerhetstekniska regler. Trots alla skyddsåtgärder<br />
kan det hända att personer eller <strong>husbilen</strong> skadas om inte säkerhetsanvisningarna<br />
i denna instruktionsbok eller varningsanvisningarna<br />
på dekalerna i <strong>husbilen</strong> beaktas. Husbilen får<br />
användas endast i tekniskt felfritt skick.<br />
Driftstörningar som kan inverka menligt på personernas eller<br />
<strong>husbilen</strong>s säkerhet skall omedelbart åtgärdas <strong>av</strong> fackman.<br />
Bromssystemet <strong>och</strong> gasolsystemet får endast kontrolleras <strong>och</strong><br />
repareras <strong>av</strong> en auktoriserad fackverkstad.<br />
De föreskrivna kontroll- <strong>och</strong> inspektionsinter<strong>val</strong>lerna skall följas.<br />
1.2 Innan första resan<br />
Använd inte instruktionsboken endast som uppslagsverk<br />
utan gör dig förtrogen med dess innehåll innan du startar.<br />
Fyll i garantikorten för inbyggda enheter <strong>och</strong> <strong>till</strong>behörsdelar<br />
som finns i de separata instruktionsböckerna <strong>och</strong> sänd<br />
garantikorten <strong>till</strong> respektive <strong>till</strong>verkare. Härmed säkerställer du<br />
garantianspråket för alla enheter.<br />
<strong>HOBBY</strong> lämnar genom din <strong>av</strong>talspartner 5 års garanti på<br />
<strong>husbilen</strong>s täthet i enlighet med garantivillkoren. <strong>Vi</strong>d bilens<br />
leverans får du en garantibok „5 års garanti på täthet“ från<br />
återförsäljaren.<br />
Obs! Om den årliga täthetsprovningen inte utförs gäller<br />
inte den 5-åriga täthetsgarantin.
Innan fordonet tas i bruk beakta följande<br />
anvisningar:<br />
• Kontrollera däcktrycket.<br />
Se <strong>av</strong>snitt däckens lufttryck.<br />
• Lasta fordonet korrekt. Beakta härvid <strong>till</strong>åten totalvikt.<br />
Se <strong>av</strong>snitt Tillåten belastning<br />
• Ladda upp batterierna före varje resa.<br />
Se <strong>av</strong>snitt däckens bodelsbatteri.<br />
• <strong>Vi</strong>d utetemperatur under 0° skall fordonet värmas upp innan<br />
vattensystemet fylls på.<br />
Se <strong>av</strong>snitt Vattenförsörjning/påfyllning <strong>av</strong> färskvattentank<br />
• Hjulmuttrarna skall efterdras efter 50 km körning.<br />
• Före tankning <strong>av</strong> bränsle skall gasoldrivna apparater stängas<br />
<strong>av</strong>.<br />
• Gasolflaskor får endast transporteras fastsurrade i härför<br />
<strong>av</strong>sedd gasolkoffert.<br />
• Under vintercamping med risk för frost skall fordonet värmas<br />
upp även under natten.<br />
Se <strong>av</strong>snitt <strong>Vi</strong>nterdrift/värme.<br />
• Håll den mekaniska ventilationens öppningar fria.<br />
Se <strong>av</strong>snitt Fönster/takfläkt/ventilation.<br />
• När fordonet inte används, skall hela vattensystemet tömmas<br />
<strong>och</strong> vattenkranarna vara halvt öppnade. Detta skyddar<br />
vattensystemet mot frostskador.<br />
Se <strong>av</strong>snitt Tömning <strong>av</strong> vattensystemet.<br />
1.3 Symboler <strong>och</strong> upplysningar i instruktionsboken<br />
Denna handbok förklarar <strong>husbilen</strong> på följande sätt:<br />
Inledning 01-2<br />
Text <strong>och</strong> bilder<br />
Den text som hänför sig <strong>till</strong> bilder finns direkt vid bilderna.<br />
Detaljer i bilderna (här: ingångsdörr) är märkta med nummer<br />
j .<br />
Uppräkningar<br />
Uppräkningar görs punktvis <strong>och</strong> är markerade med ett<br />
bindestreck före.<br />
1
01-3<br />
Inledning<br />
Hanteringsanvisningar<br />
Hanteringsanvisningar presenteras också i punktform <strong>och</strong><br />
börjar med en uppräkningspunkt.<br />
Anvisningar<br />
Anvisningar som gör dig uppmärksam på viktiga detaljer<br />
som garanterar att <strong>husbilen</strong> <strong>och</strong> <strong>till</strong>behörsdelarna fungerar<br />
felfritt. Beakta att beskrivna detaljer kan <strong>av</strong>vika på grund<br />
<strong>av</strong> olika utrustning.<br />
Varningsanvisningar<br />
Miljötips<br />
Varningsanvisningarna gör dig uppmärksam på farosituationer<br />
som, om de ignoreras, kan leda <strong>till</strong> material-<br />
<strong>och</strong> även personskada.<br />
Miljötipsen hänvisar <strong>till</strong> möjligheter att reducera<br />
miljöbelastningen.
Inledning
02-1<br />
Säkerhet<br />
Kapitel 2: Säkerhet<br />
2.1 Allmänt<br />
• Ordna med god ventilation. Installerad fläktventilation<br />
(takluckor med fläktventilation eller takfläktsventiler) får<br />
aldrig täckas över. Håll fläktventilationen fri från snö <strong>och</strong> löv<br />
– i annat fall finns risk för kvävning!<br />
• Beskrivningarna <strong>och</strong> bruksanvisningarna för inbyggd<br />
utrustning (kylskåp, värmesystem, spis mm.) samt för basfordonet<br />
skall ovillkorligen beaktas.<br />
• När <strong>till</strong>behör eller specialutrustning installeras, kan <strong>husbilen</strong>s<br />
mått, vikt <strong>och</strong> köregenskaper förändras. Påbyggnadsdelarna<br />
bör i vissa fall registreras.<br />
• Använd endast däck <strong>och</strong> fälgar som är godkända för din<br />
husbil. Uppgifter om däck- <strong>och</strong> fälgstorlekar kan du hitta i<br />
vagnens handlingar.<br />
2.2 Brandskydd<br />
Skyddsåtgärder mot brand<br />
• Lämna aldrig barn allena i <strong>husbilen</strong>.<br />
• Håll brännbara material på betryggande <strong>av</strong>stånd från värmeelement<br />
<strong>och</strong> kokkärl.<br />
• Endast en auktoriserad fackman får göra ändringar på<br />
elsystemet, gasolsystemet <strong>och</strong> inbyggd utrustning.<br />
• <strong>Vi</strong>d huvudingångsdörren bör en eldsläckare ställas upp.<br />
• I närheten <strong>av</strong> spisen bör ett brandtäcke finnas.<br />
• Håll reträttvägarna fria.<br />
• Gör dig förtrogen med säkerhetsåtgärderna på området.<br />
Förfar så här vid brand<br />
• Evakuera omedelbart passagerarna.<br />
• Stäng huvudspärrventilen på gasolflaskan <strong>och</strong> förbrukarnas<br />
gasolspärrventiler.<br />
• Slå ifrån elförsörjningen.<br />
• Alarmera <strong>och</strong> kalla på brandkåren.<br />
• Bekämpa själv branden endast om det kan ske utan risk.
2.3 Trafiksäkerhet<br />
• Kontrollera före start att signal- <strong>och</strong> belysningssystemet,<br />
styrningen <strong>och</strong> bromsarna fungerar korrekt.<br />
• Låt efter en längre tids s<strong>till</strong>estånd (ca 10 månader) en auktoriserad<br />
fackverkstad kontrollera bromssystemet <strong>och</strong> gasolsystemet.<br />
• Öppna <strong>och</strong> säkra mörkläggningsgardinerna på front- <strong>och</strong><br />
sidorutorna.<br />
• Under åkning måste alla personer ta på sig säkerhetsbälte<br />
<strong>och</strong> de får inte fritt röra sig i bilen.<br />
• På vintern skall taket vid start vara snö- <strong>och</strong> isfritt.<br />
• Kontrollera före start regelbundet trycket i däcken. Felaktigt<br />
tryck i däcken kan leda <strong>till</strong> högre slitage, skada eller punktering.<br />
• Barnstolar får monteras endast på sittplatser med på fabriken<br />
monterade trepunktsbälten.<br />
• Sväng de svängbara sätena i körriktning <strong>och</strong> lås dem. Under<br />
körning får stolarna inte svängas.<br />
2.4 Registrering<br />
Säkerhet<br />
Alla fordon som kör på allmän väg skall vara registrerade. Det<br />
gäller även din nya husbil. Registreringen görs hos Bilprovningen<br />
eller Vägverket.<br />
Registreringen ombesörjs i det flesta fall <strong>av</strong> svensksålda bilar<br />
genom <strong>Hobby</strong>s registrerade importör för husbilar, Forsbergs<br />
Fritidscenter.<br />
Besiktning<br />
Inter<strong>val</strong>len för besiktningstiderna varierar beroende på fordonets<br />
vikt. <strong>Vi</strong>d mindre än eller lika med 3500 kg totalvikt skall <strong>husbilen</strong><br />
besiktigas första gången vid tre års ålder, andra gången vid fem<br />
års ålder <strong>och</strong> därefter varje år. Fordon som har en totalvikt från<br />
3501 kg <strong>och</strong> uppåt skall besiktigas varje år.<br />
02-2
02-3<br />
Säkerhet<br />
Besiktningen genomförs <strong>av</strong> Svensk Bilprovning.<br />
<strong>Vi</strong>d besiktnings<strong>till</strong>fället skall du förelägga:<br />
- Registreringsbevis<br />
- Giltigt bevis för provtryckning <strong>av</strong> gasolsystemet. Första<br />
provningsintyget får du från återförsäljaren.<br />
Ta kontakt med din återförsäljare om du har några frågor!<br />
2.5 Före <strong>och</strong> under körning<br />
Som fordonsägare/förare ansvarar du för fordonets <strong>till</strong>stånd.<br />
Därför bör du beakta följande punkter:<br />
Utvändigt<br />
Gå runt <strong>husbilen</strong> <strong>och</strong> förbered den för färden:<br />
Förberedelse <strong>av</strong> fordonet<br />
• Fäll upp eventuellt utkörda stödben.<br />
• Stäng alla fönster i bodelen samt alla takluckor.<br />
• Kör in instigningssteget.<br />
• Stäng <strong>och</strong> lås ingångsdörrar <strong>och</strong> bodelens serviceluckor.<br />
• Stäng spillvattentankens <strong>av</strong>tappningskran.
• Stäng alla spärrventiler på gasolutrustningen med undantag<br />
<strong>av</strong> värmesystemets spärrventil om värmen skall<br />
användas under åkning.<br />
• Dra bort ansluten 230 V-nätsladd från stickuttaget på<br />
utsidan.<br />
• Dra in eventuell tv-antenn så långt det går resp. fäll ned<br />
SAT-parabolskärmen.<br />
• Säkra taklasten mot förskjutning.<br />
• Säkra cyklar mot förskjutning <strong>och</strong> kontrollera att belysningsanordningar<br />
inte täcks över.<br />
• Släck förtältets lampa.<br />
Invändigt<br />
Även inne i bodelen skall du förbereda ett <strong>och</strong> annat.<br />
Förberedelser i <strong>husbilen</strong><br />
• Lägg undan lösa föremål <strong>och</strong> stuva in dem i fack.<br />
• Ställ ned tunga föremål.<br />
• Koppla vid behov om kylskåpet <strong>till</strong> 12 V.<br />
• Säkra alla vätskor, även i kylskåpet, mot att rinna ut.<br />
• Spänn fast gasolflaskorna.<br />
• Sänk ned <strong>och</strong> säkra bordet.<br />
• Släck innerbelysningen.<br />
• Lås ordentligt dörrar (även kylskåpsdörren), utdragslådor<br />
<strong>och</strong> luckor.<br />
Säkerhet<br />
• Tunga <strong>och</strong>/eller skrymmande föremål (såsom TV, radio)<br />
skall säkras mot förskjutning innan färden påbörjas.<br />
• Öppna <strong>och</strong> lås eventuellt förekommande mörkläggningssystem<br />
för förarhytten.<br />
Överbelasta inte fordonet! Beakta ovillkorligen <strong>till</strong>åtet<br />
axeltryck, tekniskt <strong>till</strong>åten totalvikt samt <strong>till</strong>åten höjd, bredd<br />
<strong>och</strong> längd för <strong>husbilen</strong>.<br />
Sätt i bodelen <strong>och</strong> förarhytten upp en lapp med alla viktiga<br />
mått <strong>och</strong> vikter.<br />
02-4
02-5<br />
Säkerhet<br />
Förarhytt<br />
Kom ihåg följande punkter:<br />
• Ställ in inre <strong>och</strong> yttre backspeglar samt stolen.<br />
• Kontrollera belysningen.<br />
Dessutom:<br />
• Kontrollera däcktrycket.<br />
• Vätskor som t.ex. olja, kylvatten, bromsvätska <strong>och</strong><br />
spolarvätska bör eventuellt fyllas på.<br />
• Stäng <strong>av</strong> alla gasolförbrukare (värme, kylskåp etc.)<br />
innan du tankar bilen.<br />
Innan du startar<br />
Innan du startar bör du kunna besvara följande frågor med<br />
“Ja”:<br />
• Finns förbandslåda, varningstriangel <strong>och</strong> varningsväst i<br />
<strong>husbilen</strong>?<br />
• Är belysningen (backstrålkastare, halvljus, bromsljus<br />
<strong>och</strong> blinkrar) i ordning?<br />
2.6 Anvisningar för färden<br />
Husbilen är inte en personbil!<br />
Den förhåller sig i många situationer på annat sätt än en<br />
“normal” bil. Ta därför hänsyn <strong>till</strong> följande speciella egenheter:<br />
Lastning<br />
För lastning gäller:<br />
• Fördela lasten jämnt. Tunga <strong>och</strong> skrymmande föremål<br />
bör stuvas i nedre lådor!<br />
• I bodelen skall bagaget stuvas in i skåp <strong>och</strong><br />
förvaringsfack.<br />
• Säkra dörrar <strong>och</strong> luckor.
• Efter <strong>av</strong>slutad lastning kontrollera totalvikten på en<br />
allmän våg.<br />
Taklast (max. 50 kg)<br />
Importören <strong>och</strong> husbilshandlare rekommenderar att inte använda<br />
taket som lastyta. Dels med tanke på lastsäkring <strong>och</strong><br />
dels med tanke på försämrade köregenskaper.<br />
För taklast gäller:<br />
• Mät höjden <strong>av</strong> taklasten <strong>och</strong> räkna ihop den med Husbilens<br />
höjd.<br />
• Gör en notering med höjden <strong>och</strong> placera den väl synlig i<br />
förarhytten. <strong>Vi</strong>d broar <strong>och</strong> tunnlar behöver ni då ej mäta om<br />
fordonet.<br />
Garaget bak<br />
Beakta vid lastning <strong>av</strong> garaget bak <strong>till</strong>åten axellast <strong>och</strong> <strong>till</strong>åten<br />
totalvikt. Fördela <strong>till</strong>äggslasten jämnt. För hög punktbelastning<br />
kan skada golvbeläggningen.<br />
• Garaget får belastas med högst 200 kg.<br />
• Tillåten bakaxellast får absolut inte överskridas.<br />
• <strong>Vi</strong>d full belastning <strong>av</strong> garaget försämras köregenskaperna<br />
i hög grad <strong>till</strong> följd <strong>av</strong> att framaxeln <strong>av</strong>lastas.<br />
Passagerarnas säkerhet<br />
Bromsar<br />
Säkerhet<br />
Under körning gäller:<br />
• Passagerarna får endast sitta på de platser som är<br />
försedda med säkerhetsbälten.<br />
• Under körning är det förbjudet för passagerare att vistas i<br />
alkoven eller bäddarna.<br />
• Passagerarna skall sitta med påtagna säkerhetsbälten!<br />
• Lås inte upp dörren!<br />
• Andra än bältade passagerare får inte finnas in bilen.<br />
För bromsarna gäller<br />
• Beakta att bromssträckan blir längre än normalt,<br />
speciellt vid vått väglag.<br />
• Välj inte ett högre växelläge vid körning i utförsbacke än vid<br />
uppförsbacke.<br />
Backning/manövrering<br />
Din husbil är betydligt större än en personbil.<br />
För rangering gäller:<br />
• Även om backspeglarna är korrekt inställda uppstår en rätt<br />
stor död vinkel.<br />
• <strong>Vi</strong>d parkering på oöversiktligt ställe låt någon hjälpa dig.<br />
02-6
02-7<br />
Säkerhet<br />
Körning<br />
Provkör <strong>husbilen</strong> inför en längre färd för att göra dig förtrogen<br />
<strong>husbilen</strong>s körning. Öva även backning. Basfordonet är ett<br />
nyttofordon; anpassa körsättet med hänsyn <strong>till</strong> detta.<br />
För körning gäller:<br />
• Underskatta inte <strong>husbilen</strong>s längd. Större fordon kan<br />
pga den relativt långa bakvagnen svänga ut <strong>och</strong> under<br />
ogynnsamma förhållanden sätta sig.<br />
• Underskatta inte <strong>husbilen</strong>s längd.<br />
• Kör försiktigt in på gårdar eller genom portar.<br />
• <strong>Vi</strong>d sidvind, isgata eller väta kan <strong>husbilen</strong> börja pendla.<br />
• Anpassa körhastigheten <strong>till</strong> väg- <strong>och</strong> trafikförhållandena.<br />
• En lång, svag nedförsbacke kan innebära fara. Anpassa<br />
hastigheten så att du i nödfall kan accelerera utan risk för<br />
dina medtrafikanter.<br />
• Kör aldrig snabbare i nedförsbacken än i uppförsbacken.<br />
• <strong>Vi</strong>d omkörning <strong>och</strong> om du körs om <strong>av</strong> lastbilar eller bussar<br />
kan <strong>husbilen</strong> utsättas för luftsug. En lätt motstyrning<br />
upphäver effekten.<br />
Kurvtagning<br />
På grund <strong>av</strong> sin höga tyngdpunkt är kurvtagning med husbil<br />
känsligare än med en vanlig personbil.<br />
För kurvtagning gäller:<br />
• Kör inte för snabbt in i kurvan!<br />
Ekonomisk körning<br />
Husbilens motor är inte konstruerad för permanent körning<br />
med fullt gaspådrag.<br />
För körning gäller:<br />
• Undvik att hålla “gasen i botten”!<br />
• De sista 20 km/h upp <strong>till</strong> max. hastigheten förbrukar upp <strong>till</strong><br />
50 % mer bränsle!<br />
Tankning<br />
I <strong>husbilen</strong> finns förbrukare med öppen låga.<br />
För tankning gäller:<br />
• Alla gasolförbrukare (värme, kylskåp etc.) skall stängas<br />
<strong>av</strong>!<br />
• Stäng <strong>av</strong> mobiltelefonen!<br />
• Tanka endast dieselbränsle.<br />
• Fyll inte <strong>av</strong> misstag färskvattentanken med bränsle.
2.7 Bilverktyg<br />
Domkraften, hylsnyckeln <strong>och</strong> vevstaken sitter i ett stuvfack i<br />
fotsteget på fordonets högra sida.<br />
2.8 Nödfallsutrustning<br />
Säkerhet 02-8<br />
Som förberedelse för ett nödfall skall du medföra följande<br />
tre räddningsartiklar <strong>och</strong> göra dig förtrogen med deras<br />
användning.<br />
Förbandslåda<br />
Förbandslådan bör alltid vara <strong>till</strong>gänglig <strong>och</strong> förvaras på<br />
en bestämd plats i <strong>husbilen</strong>. När artiklar ur förbandslådan<br />
använts skall de omedelbart ersättas. Kontrollera regelbundet<br />
bäst-före-datum.<br />
Reflexväst (ingår ej i leverans)<br />
<strong>Vi</strong> rekommenderar att du medför en reflexväst enligt EN 471<br />
med vita reflekterande band som skall bäras om du vid h<strong>av</strong>eri<br />
går ur bilen på vägar <strong>och</strong> vägrenar utanför tätorter. Föraren bör<br />
använda denna reflexväst om <strong>husbilen</strong><br />
• <strong>till</strong> följd <strong>av</strong> olycka eller h<strong>av</strong>eri blir stående på ett oöversiktligt<br />
vägparti, vid dåligt sikt på grund <strong>av</strong> vädret, skymning eller<br />
mörker eller<br />
• <strong>till</strong> följd <strong>av</strong> olycka eller h<strong>av</strong>eri blivit stående på vägkanten <strong>till</strong><br />
motorväg <strong>och</strong> en varningstriangel skall ställas upp.
02-9<br />
Säkerhet<br />
100 m<br />
Varningstriangel<br />
Även varningstriangeln bör alltid vara <strong>till</strong>gänglig <strong>och</strong> förvaras<br />
på en bestämd plats i <strong>husbilen</strong>, lämpligast <strong>till</strong>sammans med<br />
förbandslådan.<br />
I nödfall<br />
• Ställ upp varningstriangeln minst 100 m bakåt från<br />
olycksplatsen!<br />
2.9 Efter <strong>av</strong>slutad körning<br />
Val <strong>av</strong> uppställningsplats<br />
För <strong>val</strong> <strong>av</strong> uppställningsplats gäller:<br />
• Välj om möjligt en vågrät uppställningsplats.<br />
• Undersök uppställningsplatsen vid dagsljus.<br />
Fordonsäkring<br />
För säker uppställning gäller:<br />
• Lägg i en växel.<br />
• Dra åt parkeringsbromsen.<br />
• Kör ut eventuella fordonsstöd.<br />
• Använd vid behov kilklossar (ingår inte i leverans)<br />
<strong>Vi</strong>d köldgrader lägg alltid i en växel men dra endast lätt åt<br />
parkeringsbromsen för att undvika att den fryser fast!<br />
När förarstolen svängs, se <strong>till</strong> att parkeringsbromsen <strong>av</strong><br />
misstag inte lossas.
Omkoppling <strong>av</strong> förbrukare<br />
För omkoppling <strong>av</strong> förbrukare gäller:<br />
• Koppla om kylskåpet från 12 V <strong>till</strong> gasol eller 230 V.<br />
Detta är nödvändigt då 12 V-försörjningen efter en kort<br />
stund automatiskt slås ifrån vid <strong>av</strong>stängd motor.<br />
• Öppna huvudspärrventilen på gasolflaskan <strong>och</strong> gasolspärrventilerna<br />
på den utrustning som behövs.<br />
Vattensystem<br />
Om <strong>husbilen</strong> vid frost inte värms upp, skall hela vattensystemet<br />
tömmas. Låt alla vattenkranar <strong>och</strong> <strong>av</strong>tappningsventiler stå<br />
öppna. Så kan frostskada elimineras.<br />
Vatten som står kvar i färskvattentanken eller i vattenledningarna<br />
är efter en kort tid onjutbart. Kontrollera därför före<br />
varje användning att vattenledningarna <strong>och</strong> färskvattentanken<br />
är rena, vid behov behandla dem med desinfektionsmedel<br />
<strong>och</strong> skölj sedan noggrant med riklig mängd rent vatten.<br />
Spar energi på vintern<br />
Det är ytterst enkelt att i bodelen spara energi. Detta gäller<br />
främst vid uppvärmning på vintern.<br />
Så här sparas energi:<br />
• Ställ exakt in ventilation resp. värmespjäll.<br />
Säkerhet 02-10<br />
• Sätt i förarhytten upp isolermattor på sidorna <strong>och</strong> i vindrutan<br />
(ingår inte i standardleverans)<br />
• Sätt upp en skiljematta mellan förarhytten <strong>och</strong><br />
bodelen (ingår inte i leverans).<br />
• Öppna ytterdörren sällan <strong>och</strong> så kort stund som möjligt.<br />
• <strong>Vi</strong>d vintercamping kan som skydd mot kölden ett<br />
förtält monteras.
03-1<br />
Chassi<br />
Kapitel 3: Chassi<br />
3.1 Chassi<br />
Ramen <strong>och</strong> axlarna hör <strong>till</strong> chassit. Inga tekniska ändringar får<br />
göras, i annat fall gäller inte typgodkännande inte längre!<br />
3.2 Lastning<br />
Tekniska ändringar får endast göras med <strong>till</strong>verkarens<br />
<strong>till</strong>stånd.<br />
Övriga anvisningar framgår <strong>av</strong> basfordonets instruktionsbok.<br />
I registreringsbeviset angivet maximalt axeltryck <strong>och</strong> <strong>till</strong>åten<br />
totalvikt får inte överskridas.<br />
Husbilsvikter enligt 92/21/EWG<br />
Beakta definitionen för husbilsmassa!<br />
Definition <strong>av</strong> vikter för husbilar<br />
För beräkning <strong>av</strong> massan (vikten) <strong>och</strong> där<strong>av</strong> resulterande <strong>till</strong>läggslastning<br />
<strong>av</strong> husbilar gäller det europeiska direktivet 92/21/<br />
EEG. Nedan förklaras begreppen <strong>och</strong> beräkningsprinciperna.<br />
1. Tekniskt <strong>till</strong>åten totalvikt<br />
Den tekniskt <strong>till</strong>åtna totalvikten baserar på uppgift från <strong>Hobby</strong>fabriken<br />
i samarbete med bil<strong>till</strong>verkaren. Totala vikten har bestämts<br />
med hjälp <strong>av</strong> utförliga beräkningar <strong>och</strong> provning <strong>och</strong> får<br />
<strong>av</strong> säkerhetstekniska skäl absolut inte överskridas.<br />
2. Tjänstevikt<br />
Tjänstevikten motsvarar motsvarar vikten för ett tomt fordon<br />
inklusive smörjmedel, verktyg, reservhjul (ev. reparationssats),<br />
bränsle (100%), extra batteri, all standardutrustning som<br />
monterats vid fabriken samt 75 kg för föraren samt dessutom<br />
basutrustning som gasol, vatten, elsystem.<br />
3. Standardutrustning<br />
Standardutrustningen omfattar all utrustning <strong>och</strong> alla vätskor<br />
som krävs för en säker <strong>och</strong> ändamålsenlig användning <strong>av</strong> fordonet.<br />
Hit hör:
a) Gasolförsörjning<br />
T 555 FS<br />
T 555 AK FS<br />
Siesta, Siesta Exclusive<br />
und Van Exclusive<br />
Rest +<br />
Vans<br />
T 650 + AK<br />
(3500 kg)<br />
Antal 11 kg gasolflaskor 1 2 2<br />
Antal 5 kg flaskor 1 - -<br />
<strong>Vi</strong>kten på en 11 kg aluminiumflaska 5,5 5,5 5,5<br />
<strong>Vi</strong>kten på en 5 kg stålflaska 6,0 - -<br />
<strong>Vi</strong>kt på en 11 kg flaska med gasol (90 %) 9,9 9,9 9,9<br />
<strong>Vi</strong>kt på en 5 kg flaska med gasol (90%) 4,5 - -<br />
b) Vätskor<br />
totalt: 26 kg 31 kg 31 kg<br />
200 l färskvattentank (90 %) - - -<br />
100 l färskvattentank (90 %) 90 90 -<br />
10 l färskvattentank (90 %) - - 9<br />
Standardutrustning totalt: 116 kg 121 kg 40 kg<br />
Chassi 03-2
03-3<br />
Chassi<br />
4. Lastvikt<br />
Lastvikten motsvarar tekniskt <strong>till</strong>åten totalvikt minus <strong>husbilen</strong>s<br />
tjänstevikt. I detta värde skall ingå vikten för passagerare (normalt<br />
beräknat <strong>till</strong> 75 kg x antalet sittplatser - förutom föraren),<br />
extrautrustning <strong>och</strong> personlig utrustning.<br />
Se <strong>till</strong> att hänsyn tas <strong>till</strong> vikten <strong>av</strong> alla föremål som transporteras<br />
i <strong>husbilen</strong>, dvs passagerare, <strong>till</strong>äggsutrustning,<br />
standardutrustning <strong>och</strong> personlig utrustning som t.ex.<br />
kläder, livsmedel, husdjur, cyklar, surfbrädor, andra sportgrejor<br />
etc.<br />
Under inga omständigheter får den tekniskt <strong>till</strong>åtna totallasten<br />
överskridas i <strong>husbilen</strong>.<br />
I tjänstenvikten ingår vikten för vätskor <strong>och</strong> gasol etc. (se<br />
standardutrustning). En del <strong>av</strong> denna vikt kan användas som<br />
lastvikt om t.ex. <strong>husbilen</strong> körs med tomma vattentankar eller<br />
utan gasolflaskor.<br />
5. Ändrad viktklassificering T 650 ned <strong>till</strong> 3500 kg<br />
(OBS. Ej <strong>till</strong>ämpbart i Sverige!)<br />
Före körning skall färskvattentankens bräddventil öppnas.<br />
För att reducera tjänstevikten har färskvattentanken försetts<br />
med en bräddventil. Ventilen sitter <strong>till</strong> höger i sätet <strong>och</strong> är märkt<br />
med en varning. Före körning skall bräddventilen öppnas;<br />
färskvattentankens innehåll reduceras <strong>av</strong> viktskäl <strong>till</strong> ca 10 l.<br />
När <strong>husbilen</strong> står s<strong>till</strong>a kan ventilen stängas, varvid tankens<br />
hela volym kan utnyttjas.<br />
Reducering <strong>av</strong> tjänstevikten genom minskat färskvattenvolym<br />
skall finnas med i bilens registreringsbevis. Körning på allmän<br />
väg med <strong>husbilen</strong> är i detta fall endast <strong>till</strong>åten när bräddventilen<br />
är öppen. Bilens förare ansvarar för att denna bestämmelse<br />
följs.
3.3 Stödben<br />
Lyftstöden (<strong>till</strong><strong>val</strong>) finns bak<strong>till</strong>s på ramförlängningen.<br />
2<br />
Så här fälls stödbenen ut<br />
• Tryck på spaken j för att haka ut lyftstöden <strong>och</strong> dra dem<br />
bakåt<br />
• Sväng lyftstöden nedåt.<br />
• Säkra i föek. fall foten k mot att sjunka ned genom att<br />
sätta den på ett underlag.<br />
• Sätt an veven på yttersexkanten l <strong>och</strong> spänn lyftstöden<br />
försiktigt.<br />
• Nivellera lyftstöden med veven <strong>till</strong>s fordonet står vågrät.<br />
Så här fälls stödbenen in<br />
3<br />
1<br />
Chassi 03-4<br />
• Lossa stödbenen med veven.<br />
• Tryck på spaken j <strong>och</strong> skjut stödets underdel uppåt.<br />
• Sväng upp stödet så att det befinner sig vågrät.<br />
• Tryck på spaken j <strong>och</strong> skjut isär stödet så långt <strong>till</strong>s denna<br />
är säkrad mot att falla ned.<br />
- Använd inte lyftstöden som vagnslyft. De får bara användas<br />
för att stabilisera den parkerade <strong>husbilen</strong>.<br />
- Belasta alltid lyftstöden jämnt.<br />
- Innan ivägkörning skall lyftstöden alltid föras in <strong>och</strong> säkras.<br />
- Lyftstöden skall regelbundet rengöras <strong>och</strong> fettas in litet.
03-5<br />
Chassi<br />
1<br />
3.4 Fotsteg<br />
Husbilen har ett elektriskt fotsteg j .<br />
Fotsteget manövreras med strömställaren på insidan k bredvid<br />
ingångsdörren.<br />
Kliv inte ut innan fotsteget är fullt utkört!<br />
Se upp för olika steghöjd <strong>och</strong> att marken är stadig <strong>och</strong><br />
plan.<br />
2<br />
Steget dras automatiskt in en kort stund efter det motorn<br />
startats.
3.5 Fordonets identifieringsnummer (FIN)<br />
Fordonets 17-siffriga identifieringsnummer har slagits i högra<br />
främre innerskärmen. FIN hittas även på en skylt som sitter<br />
<strong>till</strong> vänster på instrumentpanelen. Dessutom anges FIN både<br />
på Ford-typskylten (på B-stolpen på passagerarsidan) <strong>och</strong> på<br />
<strong>Hobby</strong>-typskylten (fram<strong>till</strong> i motorrummet på kylarbryggan.<br />
Ange FIN vid förfrågningar <strong>och</strong> när du besöker återförsäljaren.<br />
3.6 Extraluftfjäder<br />
Chassi 03-6<br />
Extra luftfjädrar på bakaxeln (särskilt önskemål) förbättrar<br />
betydligt <strong>husbilen</strong>s köregenskaper <strong>och</strong> kompletterar standard<br />
fjädring.<br />
Luftbälgarna lyfter, om så behövs, upp fordonets bakvagn.<br />
På hyttens manöverenhet manövrerar knappen On/Off j<br />
kompressorn för påfyllning <strong>av</strong> luftbälgarna. På manometern<br />
l kan anläggningens aktuella tryck <strong>av</strong>läsas. <strong>Vi</strong>d övertryck<br />
kan med <strong>av</strong>luftningsknappen k överflödig luft <strong>av</strong>tappas ur<br />
anläggningen.<br />
1<br />
3<br />
2
03-7<br />
Chassi<br />
Lufttrycket är optimalt när fordonet står vågrätt. Trycket måste<br />
vara minst så högt att luftbälgen inte slår i botten. På ett<br />
tomt fordon bör trycket vara ca 0,5 bar (bestäm individuellt),<br />
på ett lastat fordon bör värdet med hänsyn <strong>till</strong> lasten vara<br />
betydligt högre.<br />
Max <strong>till</strong>åtet drifttryck för anläggningen är 4,0 bar.<br />
För att undvika skador på luftbälgarna skall luftbälgarna i<br />
samband med service kontrolleras <strong>av</strong>seende partikelanhopning<br />
<strong>och</strong> förorening <strong>och</strong> om så behövs, rengöras.<br />
Följande rengöringsmedel får användas för rengöring <strong>av</strong><br />
luftbälgar: Tvålvatten, metanol, etanol <strong>och</strong> isopropylalkohol.<br />
3.7 Släpvagnsanordning<br />
Husbilen är alternativt utrustad med en fast släpvagnsanordning.<br />
Tillåten tyngd på bilens draganordning <strong>och</strong> bakaxellast<br />
framgår <strong>av</strong> registreringshandlingarna.<br />
Beakta <strong>till</strong>åten tyngd på bilens draganordning <strong>och</strong> <strong>husbilen</strong>s<br />
bakaxellast <strong>och</strong> ta även hänsyn <strong>till</strong> lastning <strong>av</strong> bakvagnens<br />
garage.<br />
Det är inte <strong>till</strong>åtet att samtidigt använda släpvagnsanordning<br />
<strong>och</strong> bakvagnslastställ.<br />
Under rangering för <strong>till</strong>- <strong>och</strong> frånkoppling får personer inte<br />
befinna sig mellan <strong>husbilen</strong> <strong>och</strong> släpet.<br />
Enligt de villkor basfordonets <strong>till</strong>verkare slagit fast för det<br />
s.k. D-värdet för släpvagnsanordning är ytterligare ökning<br />
<strong>av</strong> släpvagnsvikten inte möjlig.
3.8 Montering <strong>av</strong> extra utrustning<br />
Införande <strong>av</strong> <strong>till</strong>behör i registreringsbeviset<br />
Låt din <strong>Hobby</strong>-handlare/verkstad montera eventuell extra<br />
utrustning <strong>och</strong> ombesörja att den i förekommande fall förs in i<br />
registreringsbeviset.<br />
Kom ihåg att släpvagnskopplingen, motorcykelstället, nivåliften<br />
<strong>och</strong>/eller <strong>till</strong>äggsfjädrar bör införas i beviset.<br />
Beakta att monterat <strong>till</strong>behör minskar lastvikten i <strong>husbilen</strong>.<br />
Chassi 03-8
04-1<br />
Hjul, däck, bromsar<br />
Kapitel 4: Hjul, däck, bromsar<br />
4.1 Hjul<br />
När du med den nya <strong>husbilen</strong> kört 50 km skall hjulmuttrarnas<br />
åtdragning kontrolleras <strong>och</strong> eventuellt efterdras med åtdrag-<br />
ningsmoment på 160 Nm för 15“-fälgar (stål + LM); 180 Nm<br />
för 16“-fälgar (stål + LM).<br />
Kontrollera sedan regelbundet hjulskruvarnas åtdragning.<br />
4.2 Däck<br />
Använd endast däck som finns angivna i registreringsbeviset.<br />
Andra däckdimensioner får användas endast om bil<strong>till</strong>verka-<br />
ren godkänt dem.<br />
Skonsam körning för däcken<br />
• Undvik hård inbromsning <strong>och</strong> rivstarter.<br />
• Undvik långa färder på dåliga vägar.<br />
• Kör aldrig med för tungt lastat fordon.<br />
Din <strong>HOBBY</strong>-husbil har slanglösa däck. I dessa däck får<br />
slangar inte användas!
4.3 Lufttrycket i däcken<br />
Kontrollera lufttrycket i alla däck <strong>och</strong> reservhjulet var 4:e vecka<br />
<strong>och</strong> före längre färder.<br />
För kontroll <strong>av</strong> lufttrycket gäller<br />
• Kontrollen skall ske på kalla däck (se även tabell 12.2 lufttryck<br />
i däcken).<br />
• <strong>Vi</strong>d kontroll eller justering <strong>av</strong> lufttrycket i varma däck bör<br />
trycket vara 0,3 bar högre än i kalla däck.<br />
För lufttrycket i däcken gäller:<br />
• Korrekt lufttryck i däcken j .<br />
• För lågt lufttryck k .<br />
• För högt lufttryck l .<br />
1 2 3<br />
Hjul, däck, bromsar<br />
Ett för lågt tryck leder <strong>till</strong> att däcket blir för varmt. Detta kan<br />
leda <strong>till</strong> att däcket skadas.<br />
Det rätta lufttrycket framgår <strong>av</strong> tabellen i kapitlet „Tekniska<br />
data” resp. i basfordonets instruktionsbok.<br />
4.4 Mönsterdjup<br />
Byt ut däcken när de har ett mönsterdjup på bara 1,6 mm.<br />
Däcken får inte bytas korsvis, dvs från fordonets högra sida <strong>till</strong><br />
vänstra sidan eller tvärtom.<br />
Däcken åldras även om de används sällan eller inte alls.<br />
Däck<strong>till</strong>verkaren rekommenderar<br />
• Byt däcken efter 6 år oberoende <strong>av</strong> hur djupt mönstret<br />
är.<br />
• Undvik kraftiga stötar mot kantstenar, gropar eller andra<br />
hinder.<br />
04-2
04-3<br />
Hjul, däck, bromsar<br />
4.5 Fälgar<br />
Använd endast den typ <strong>av</strong> fälgar som anges i registreringsbe-<br />
viset. Om du vill använda <strong>av</strong>vikande fälgar skall hänsyn tas <strong>till</strong><br />
följande punkter.<br />
För andra fälgtyper gäller:<br />
- Dimension,<br />
- Utförande,<br />
- Inpressningsdjup <strong>och</strong><br />
- Bärförmågan måste vara anpassad <strong>till</strong> <strong>till</strong>åtna axeltryck.<br />
- Hjulskruvens konform skall motsvara fälgens.<br />
Ändringar får endast göras med <strong>till</strong>verkarens <strong>till</strong>stånd.<br />
Aluminiumfälgarna skall kontrolleras separat för varje fordonstyp.<br />
Skruvarna för aluminiumfälgar får inte användas för<br />
stålfälgar. På fabriksmonterade aluminiumfälgar får standardhjulskuvar<br />
användas.<br />
4.6 Snökedjor<br />
Använd snökedjor endast på framaxeln.<br />
Kör inte snabbare än 50 km/h<br />
Använd inte snökedjor på bar mark.<br />
Hjulkapslar skall tas bort när snökedjor används.<br />
Framhjulsdrivna modeller<br />
För användning <strong>av</strong> snökedjor skall på framaxeln däck i dimensonerna<br />
195/75 R 16 C (M+S) monteras på stålfälgar 5,5 J x<br />
16 H2, ET 50. På bakaxeln får däck i dimensionerna 215/75 R<br />
16 C bibehållas. Denna däckkombination är godkänd <strong>av</strong> Ford<br />
<strong>och</strong> behöver därför inte registreras.<br />
Däcken i dimensionen 195/75 R 16 C (M+S) skall pumpas upp<br />
<strong>till</strong> högsta <strong>till</strong>åtna trycket på 4,8 bar. Snökedjor får användas<br />
endast i kombination med stålfälgar <strong>och</strong> bara på framaxeln.
4.7 Däckreparationsset<br />
Däckreparationssetet får inte användas om däcket skadats<br />
<strong>till</strong> följd <strong>av</strong> det körts utan luft. Små hål i däckets slitbana kan<br />
tätas med reparationssetet. Främmande förmål (t.ex. skruv<br />
eller spik) får inte dras ur däcket. Däckreparationssetet kan<br />
användas vid en utetemperatur ned <strong>till</strong> ca -30°C.<br />
Hjul, däck, bromsar 04-4<br />
A Skaka flaskan. Skruva på påfyllningsslangen j på flaskan<br />
(på så sätt går det hål i folieförslutningen).
04-5<br />
Hjul, däck, bromsar<br />
B Skruva <strong>av</strong> ven<strong>till</strong>ocket från däcksventilen. Skruva ut ventilinsatsen<br />
k med ventilutskruvaren. Lägg inte ventilinsatsen<br />
k i sand eller smuts.<br />
C Drag <strong>av</strong> förslutningsproppen m från påfyllningsslangen<br />
j . Skjut på påfyllningsslangen på däcksventilen.<br />
D Håll påfyllningsflaskan med påfyllningsslangen nedåt <strong>och</strong><br />
tryck ihop. Tryck in hela flaskans innehåll i däcket. Drag <strong>av</strong><br />
påfyllningsslangen j <strong>och</strong> skruva in ventilinsatsen k med<br />
ventil<strong>av</strong>skruvaren i däcksventilen.
E Skruva på luftslangen n på däcksventilen. Tryck in stickkontakten<br />
o i cigarettändaruttaget. Pumpa upp däcket<br />
p . Använd inte den elektriska luftpumpen i mer än<br />
8 minuter. Risk för överhettning. Om lufttrycket inte kan<br />
uppnås, kör du fordonet ca. 10 meter framåt eller bakåt<br />
så att tätningsmedlet sprider sig i däcket. Upprepa upppumpningen.<br />
Fortsätt omedelbart färden så att tätningsmedlet kan<br />
sprida sig i däcket.<br />
Maximal hastighet är 80 km/tim. Kör försiktigt, framför<br />
allt i kurvor.<br />
Kontrollera däcktrycket efter 10 minuters körning. Om<br />
däcktrycket fallit under detta minimivärde q får du inte<br />
fortsätta färden.<br />
Hjul, däck, bromsar<br />
Om lägsta värdet fortfarande visas q , ställ in trycket i<br />
däcket enligt tabell 12.2. Kör försiktig <strong>till</strong> närmaste verkstad<br />
<strong>och</strong> låt däcket bytas ut.<br />
Olycksrisk: Om krävt däcktryck fortfarande inte uppnås är<br />
däcket för kraftigt skadat. I detta fall kan däcket inte lagas<br />
med däckreparationssetet. Kör inte vidare. Ring en servicestation<br />
eller 24h-service.<br />
04-6
04-7<br />
Hjul, däck, bromsar<br />
F Klistra fast den bifogade dekalen på instrumentbrädan i<br />
förarens synfält. Avfallshantera förbrukad reparationssats<br />
på service- eller bensinstationen.<br />
Olycksfallsrisk: Byt ut däcket på närmaste servicestation.<br />
4.8 Hjulbyte<br />
Sätt endast in vagnslyften i de härför <strong>av</strong>sedda upptagningsborrhålen.<br />
Om vagnslyften används på annat sätt<br />
kan det leda <strong>till</strong> skador på fordonet eller <strong>till</strong> <strong>och</strong> med<br />
olyckor när fordonet faller ned.<br />
Vagnslyften får bara användas för att byta hjul. Den får<br />
inte användas för arbeten under fordonet. Livsfara!<br />
Lyftstöden får inte användas som vagnslyft.<br />
Beakta också fordons<strong>till</strong>verkarens bruksanvisning vid<br />
byte <strong>av</strong> hjul.<br />
Byte <strong>av</strong> hjul<br />
• Om marken är mjuk placerad ett stabilt underlag, t.ex. en<br />
bräda under vagnslyften.<br />
• Sätt in vagnslyften i de härför <strong>av</strong>sedda upptagningshålen.<br />
• Lossa hjulskruvarna några varv med hjulnyckeln, men ta<br />
inte bort dem.<br />
• Lyft fordonet <strong>till</strong>s hjulet befinner sig 2 <strong>till</strong> 3 cm ovanför marken.<br />
• Ta bort hjulskruvarna <strong>och</strong> lyft <strong>av</strong> hjulet.<br />
• Sätt på reservhjulet på hjuln<strong>av</strong>et <strong>och</strong> rikta in det.
• Skruva in hjulinfästningen <strong>och</strong> drag åt lätt korsvis.<br />
• Släpp ned fordonet med vagnslyften <strong>och</strong> tag bort den.<br />
• Drag åt hjulinfästningsskruvarna jämnt med hjulnyckeln.<br />
Åtdragningsmomentets börvärde för hjulskruvarna framgår<br />
<strong>av</strong> bruksanvisningen från basfordons<strong>till</strong>verkaren.<br />
• Sätt in det utmonterade hjulet i den (eventuellt befintliga)<br />
reservhjulshållaren <strong>och</strong> stäng sedan denna igen.<br />
4.9 Bromsar<br />
Hjul, däck, bromsar<br />
Bromssystemets komponenter ingår i <strong>husbilen</strong>s typgodkän-<br />
nande. Om du ändrar något i bromssystemet gäller inte<br />
längre typgodkännandet. Ändringar får göras endast med<br />
<strong>till</strong>verkarens <strong>till</strong>stånd.<br />
Kontrollera bromsarna regelbundet hos din Ford-verkstad.<br />
För bromssystemets underhåll gäller:<br />
• Kontrollera regelbundet bromsvätskenivån.<br />
• Kontrollera regelbundet bromssystemet <strong>och</strong> bromsslangarna<br />
<strong>av</strong>seende läckage. Det förekommer att gnagare biter<br />
sönder gummislangar.<br />
• Använd en bromsolja med samma egenskaper som oljan i<br />
bromskretsen.<br />
Ytterligare informationer lämnas i instruktionsboken för<br />
Ford Transit.<br />
04-8
Bodelens utsida
05-1<br />
Bodelens utsida<br />
Kapitel 5: Bodelens utsida<br />
5.1 Tank- <strong>och</strong> serviceluckor<br />
Van Exclusive T 555 FS Siesta Exclusive<br />
Van Exclusive L<br />
T 600 FC Siesta Exclusive<br />
Lucka för stuvutrymme j<br />
Toalettlucka k<br />
Gasolboxlucka l
T 600 GFLC Siesta Exclusive<br />
T 650 FLC Siesta Exclusive<br />
Lucka för stuvutrymme j<br />
Toalettlucka k<br />
Gasolboxlucka l<br />
Bodelens utsida 05-2
05-3<br />
Bodelens utsida<br />
T 555 AK FS Siesta<br />
T 600 AK GFLC Siesta<br />
T 650 AK FLC Siesta<br />
T 650 AK GFLC Siesta<br />
Lucka för stuvutrymme j<br />
Toalettlucka k<br />
Gasolboxlucka l
Bodelens utsida 05-4
05-5<br />
Bodelens utsida<br />
5.2 Ventilation <strong>och</strong> vädring<br />
För ventilation gäller:<br />
Rätt ventilation <strong>och</strong> vädring i <strong>husbilen</strong> är en viktig förutsätt-<br />
ning för en angenäm miljö i bodelen. I din husbil finns en<br />
dragfri ventilation integrerad i golvet. Vädringen sker via tak-<br />
luckorna vars funktioner inte får nedsättas.<br />
Kylskåpets ventilation kan stängas med luckor när det inte<br />
drivs med gasol.<br />
Säkerhetsventilationens öppningar får absolut inte stängas,<br />
inte ens delvis.<br />
Dessa luckor kallas vinterluckor <strong>och</strong> används endast när<br />
kylskåpet drivs med el vintertid. Luckorna används också<br />
med fördel när man tvättar <strong>husbilen</strong>s utsida. Detaljerad<br />
information finns i kylskåps<strong>till</strong>verkarens instruktionsbok.<br />
Matlagning, våta kläder osv alstrar kondens. En person<br />
<strong>av</strong>ger under en timme upp <strong>till</strong> 35 g vatten. Därför skall i<br />
relation <strong>till</strong> relativ luftfuktighet ytterligare ventilering ske via<br />
fönster <strong>och</strong> takluckor (se även „<strong>Vi</strong>nterdrift”).<br />
2<br />
1<br />
Kylskåp<br />
Kylskåpet försörjs via galler med friskluft för att uppnå en <strong>till</strong>räcklig<br />
hög kyleffekt. Ventilationsgallret j sitter på <strong>husbilen</strong>s<br />
utsida. Vädringsgallret k sitter ovanför ventilationsgallret.<br />
<strong>Vi</strong>d blockerade ventilationsöppningar finns risk för kvävning!<br />
Ventilationsöppningarna får därför inte blockeras.<br />
<strong>Vi</strong>d vinterdrift skall speciella luckor sättas upp. Dessa luckor<br />
kan du köpa hos din återförsäljare.<br />
2<br />
1
<strong>Vi</strong>d mycket hög utetemperatur är det lämpligt att ta bort<br />
ventilationsgallren. Därigenom ökas luftcirkulationen vid<br />
kylskåpet <strong>och</strong> kyleffekten blir högre. <strong>Vi</strong>d körning <strong>och</strong> vid<br />
regn skall vantilationsgallren vara fast isatta.<br />
Så här tas ventilationsgallren bort<br />
• Skjut låsningen(-arna) l upåt ända <strong>till</strong> anslaget (vid Thetford:<br />
båda låsningarna skjuts centralt mot mitten).<br />
• Fäll upp ventilationsgallret försiktigt förs på den vänstra<br />
sidan (Thetford: fäll upp upp<strong>till</strong>s).<br />
• Drag sedan ut den högra sidan ur hållaren (Thetford: tryck<br />
de nedre kanterna nedåt ur hållaren).<br />
3<br />
Bodelens utsida<br />
Värme<br />
Värmesystemet förses från utsidan med friskluft j . Genom<br />
denna ventil <strong>av</strong>ges även värmesystemets frånluft.<br />
<strong>Vi</strong>d <strong>till</strong>täppta ventilationsöppningar finns risk för kvävning!<br />
Ventilationsöppningarna får därför inte täppas <strong>till</strong>.<br />
När kamin används se <strong>till</strong> att drag finns.<br />
1<br />
05-6
05-7<br />
Bodelens utsida<br />
5.3 Så här öppnas <strong>och</strong> stängs dörrar <strong>och</strong> luckor<br />
Bilnycklar<br />
För <strong>husbilen</strong> levereras följande nycklar:<br />
- Två nycklar som passar <strong>till</strong> följande lås på basfordonet:<br />
- Förar-, passagerardörr <strong>och</strong> motorhuvslås.<br />
Beakta instruktionsboken för basfordonet.<br />
- Två nycklar som passar <strong>till</strong> följande lås på bodelen:<br />
- Ingångsdörr.<br />
- Serviceluckor.<br />
- Toalettlucka.<br />
Entrédörren på utsidan<br />
Öppna<br />
• Lås upp med nyckel.<br />
• Dra i handtaget.<br />
• Öppna dörren.<br />
Stänga<br />
• Stäng dörren.<br />
• Vrid nyckeln <strong>till</strong>s låskolven hörbart snäpper fast.<br />
• Vrid nyckeln <strong>till</strong>baka <strong>till</strong> lodrätt läge <strong>och</strong> dra ut den.
Entrédörren på insidan<br />
Öppna<br />
• Vrid regeln nedåt.<br />
Nu kan den på utsidan stängda dörren öppnas från insidan.<br />
Stänga<br />
• Dra åt dörren <strong>till</strong>s låset snäpper fast.<br />
Låsa<br />
• Vrid regeln uppåt.<br />
Bodelens utsida 05-8<br />
Entrédörren är i nödfall din reträttväg. Barrikadera därför<br />
inte dörren på utsidan!<br />
För att undvika skada på lås <strong>och</strong> dörrkarm skall det inre<br />
dörrhandtaget stå vågrätt <strong>och</strong> inte snett uppåt.
05-9<br />
Bodelens utsida<br />
Bagagerumslucka<br />
Öppna<br />
• Lås upp med nyckel.<br />
• Tryck med handen kraftigt in luckan vid låset.<br />
• Fäll luckan uppåt <strong>och</strong> säkra med fångkrok.<br />
Stänga<br />
• Lyft upp haken <strong>och</strong> fäll ned luckan.<br />
• Sväng luckan nedåt.<br />
• Lås med nyckel.<br />
Toalettlucka<br />
Öppna<br />
1<br />
2<br />
• Lås upp med nyckel j .<br />
• Tryck båda knapparna (j <strong>och</strong> k ) <strong>och</strong> öppna luckan.<br />
Stänga<br />
• Tryck in luckan <strong>till</strong>s den snäpper fast.<br />
• Lås med nyckel j .
3<br />
Yttre gasolanslutning<br />
På begäran kan <strong>husbilen</strong> utrustas med yttre gasolanslutning l .<br />
<strong>Vi</strong>a denna anslutning försörjs gasolförbrukare utanför <strong>husbilen</strong>,<br />
som t.ex. gasolgrill eller gasollampa. Yttre gasolanslutningen<br />
sitter under gasolboxluckan k .<br />
Öppna<br />
• Grip tag i handtaget j <strong>och</strong> öppna luckan utåt.<br />
Stänga<br />
• Grip tag i handtaget j <strong>och</strong> tryck in luckan så att den snäpper<br />
fast.<br />
2<br />
1<br />
Bodelens utsida 05-10
05-11<br />
Bodelens utsida<br />
Vattenpåfyllningsrör<br />
Öppna<br />
• Lås upp med nyckel j .<br />
• Skruva bort locket k .<br />
Stänga<br />
• Skruva på locket k .<br />
• Lås j med nyckel.<br />
2<br />
1<br />
Tanklock<br />
1<br />
Tanklocket sitter bakom förardörren ned<strong>till</strong> vid B-stolpen<br />
under en lucka.<br />
Öppna<br />
• Öppna luckan genom att med fingret under vulsten j<br />
svänga ut den.<br />
Stänga<br />
• Tryck in luckan <strong>till</strong>s den snäpper fast.<br />
Hanteringen <strong>av</strong> tanklåset som sådant framgår <strong>av</strong> bruksanvisningen<br />
från Ford.
5.4 Takreling<br />
För lastning <strong>av</strong> takrelingen gäller:<br />
• Endast lätt bagage får lastas på taket.<br />
• Surra taklasten ordentligt <strong>och</strong> säkra lasten så att den inte<br />
kan förskjutas <strong>och</strong> falla ned.<br />
• Lasta inte för mycket på taket! Med stor taklast försämras<br />
köregenskaperna.<br />
Max totalbelastning är 50 kg.<br />
Bodelens utsida<br />
• <strong>Vi</strong>d lastning beakta föreskrivet max. axeltryck.<br />
• Taklastens höjd måste adderas <strong>till</strong> <strong>husbilen</strong>s.<br />
• Anteckna bilens totala höjd på ett väl synligt ställe i<br />
förarhytten. <strong>Vi</strong>d körning under broar <strong>och</strong> passager kan du<br />
snabbt kolla höjden.<br />
På taket får laster endast transporteras på ett lämpligt<br />
takräcke.<br />
05-12
05-13<br />
Bodelens utsida<br />
5.5 Cykelställ<br />
Husbilens köregenskaper förändras betydligt med pålastat<br />
cykelställ. Anpassa körhastigheten med hänsyn <strong>till</strong> detta:<br />
• Även vid en optimal lastning sjunker den kritiska hastighe-<br />
ten dramatiskt.<br />
• Föraren ansvarar för en säker fastspänning <strong>av</strong> cyklarna.<br />
Även i olastat <strong>till</strong>stånd måste det uppfällda stället säkras<br />
med de klämmor som finns.<br />
• Kontrollera att befintlig belysningsutrustning inte helt eller<br />
delvis täcks <strong>av</strong> lasten.<br />
5.6 Lastställ<br />
På cykelstället får lastas max 50 kg (Van) resp. 60 kg<br />
(Siesta).<br />
Alternativt är <strong>husbilen</strong> utrustad med ett lastställ som är försett<br />
med en kompletteringssats för en motorcykel eller scooter.<br />
Föraren ansvarar för en säker <strong>och</strong> ordentlig fastspänning <strong>av</strong><br />
lasten.
• Max bärförmågan är 130 kg.<br />
• Tillåtet bakaxeltryck får absolut inte överskridas.<br />
• Laststället reducerar fordonets bakre rampvinkel. <strong>Vi</strong>d<br />
ojämnheter på körvägen finns risk för att stället berör<br />
marken.<br />
• Med fullt lastat lastställ belastas bakaxeln <strong>och</strong> <strong>av</strong>lastas<br />
framaxeln. Härvid kan <strong>husbilen</strong>s kör-, styr- <strong>och</strong> bromsegenskaper<br />
betydligt förändras.<br />
• Den bakre nummerskylten skall monteras i mitten mellan<br />
lastställets nummerskyltsbelysning.<br />
• Om ett lastställ finns monterat får inte en släpvagnsanordning<br />
användas samtidigt.<br />
Laststället kan kompletteras med utrustning t.ex. för<br />
cyklar, bagageboxar o.dyl. Endast stödadaptrar från <strong>till</strong>verkaren<br />
SAWIKO är <strong>till</strong>åtna, om andra adaptrar används<br />
fritar vi oss från allt ansvar.<br />
5.7 Markis<br />
Bodelens utsida 05-14<br />
Husbilen har som alternativ <strong>och</strong> alltefter modell antingen en i<br />
kantskenan monterad eller en på sidoväggen uppsatt markis.<br />
• Markisen är ett solskydd <strong>och</strong> inte <strong>av</strong>sedd som allvädersskydd<br />
• Se <strong>till</strong> att inom markisens ut- <strong>och</strong> inkörningsparti varken<br />
personer eller hinder finns.<br />
• Markisen är försedd med en utkörningsspärr. Kör inte<br />
med våld mot slutspärren.<br />
• Sätt alltid upp de inbyggda stöden under utkörd markis.<br />
• Innan du startar skall markisen köras in fullständigt <strong>och</strong><br />
säkras.
05-15<br />
Bodelens utsida<br />
Så här körs markisen ut<br />
• Häng upp vevstången i drevets öga.<br />
• Håll ena handen på vevstångens övre <strong>och</strong> andra handen<br />
på dess undre vridhandtag. <strong>Vi</strong>d manövrering dra veven en<br />
aning mot dig själv <strong>och</strong> håll den lodrätt mot drevets öga.<br />
• Vrid vevstången medurs <strong>till</strong>s markisen körts ut <strong>till</strong> önskat<br />
läge.<br />
• Ta bort vevstången.<br />
• Fäll ut teleskopstöden på rörets insida <strong>och</strong> stöd markisen.<br />
Så här körs markisen in<br />
• Skjut ihop, fäll in <strong>och</strong> säkra teleskopstöden.<br />
• Häng upp vevstången i drevets öga.<br />
• Vrid vevstången moturs <strong>till</strong>s markisen är helt inkörd <strong>och</strong><br />
säkra den i läget.<br />
• Ta bort vevstången <strong>och</strong> stuva ner den i <strong>husbilen</strong>.<br />
Om markisens tyg inte längre är spänt, kör in markisen <strong>till</strong>s<br />
spänningen i tyget åter uppnås.
Bodelens utsida
Bodelens inre
06-1<br />
Bodelens inre<br />
Kapitel 6: Bodelens inre<br />
6.1 Så här öppnas <strong>och</strong> stängs dörrar <strong>och</strong> luckor<br />
1<br />
Förvaringsskåp <strong>och</strong> hängande köksskåp<br />
Öppna<br />
• Tryck på knappen j för att låsa upp luckan.<br />
• Dra i handtaget <strong>till</strong>s luckan är öppen.<br />
Stänga<br />
• Tryck igen luckan i handtaget <strong>till</strong>s luckan stängs märkbart<br />
<strong>och</strong> låser sig.
Förvaringsskåp i bogen<br />
Öppna<br />
• Dra i handtaget <strong>och</strong> fäll luckan uppåt.<br />
Stänga<br />
• Tryck igen luckan i handtaget <strong>till</strong>s luckan stängs märkbart.<br />
I de övre förvaringsskåpen får endast lätta föremål<br />
förvaras.<br />
Möbeldörrar med vred<br />
Badrumsdörr<br />
• Tryck ned vredet för att öppna eller stänga dörren.<br />
Bodelens inre<br />
06-2
06-3<br />
Bodelens inre<br />
Möbeldörrar med vred<br />
Klädskåp<br />
• Vrid vredet för att öppna eller stänga dörren.<br />
Dörrar med snäpplås<br />
Köksskåp, skoskåp<br />
Öppna<br />
• Tryck helt kort handtaget <strong>till</strong>s dörren öppnas.<br />
• Dra upp dörren.<br />
Stänga<br />
• Tryck med handtaget igen dörren <strong>till</strong>s den snäpper fast.
Dörrar med pushlock<br />
Avfallsskåp<br />
Öppna<br />
• Tryck pushlock <strong>till</strong>s knappen hoppar ut<br />
• Dra försiktigt i knappen <strong>och</strong> öppna dörren<br />
Stänga<br />
• Tryck med knappen igen dörren.<br />
• Tryck in pushlock <strong>till</strong>s knappen snäpper fast <strong>och</strong> låser<br />
dörren.<br />
Rulldörrar<br />
Skåp under sängen, badrumsdörr<br />
Öppna<br />
• Grip tag i staget <strong>och</strong> skjut dörrarna utåt.<br />
Bodelens inre 06-4<br />
Stänga<br />
• Grip tag i staget <strong>och</strong> skjut ihop dörrarna <strong>till</strong>s de ligger mittemot<br />
varandra.
06-5<br />
Bodelens inre<br />
6.2 TV-hållare för plattskärm<br />
230 V vägguttag samt antennanslutning för tv resp. receiver<br />
finns i närheten.<br />
Regla media-ön resp. TV-fästet innan du kör iväg med<br />
<strong>husbilen</strong>.
6.3 Bord<br />
1<br />
Pelarbord<br />
Pelarbordet kan i nedsänkt <strong>till</strong>stånd också användas som<br />
sängunderrede.<br />
Sänka ned<br />
• Spärra bordsplattans vridmekanism genom att dra åt det<br />
räfflade hjulet k ordentligt.<br />
• Dra <strong>av</strong> bordsplattan lodrät uppåt.<br />
• Drag ut pelarmittdelen l ur foten m <strong>och</strong> tag bort den.<br />
• Sätt bordsplattan på foten m .<br />
2<br />
3<br />
4<br />
Sänka ned bordet<br />
1 2<br />
Lossa<br />
bordsplattan<br />
3 Drag ut bordspelaren 4<br />
Drag <strong>av</strong><br />
bordsplattan uppåt<br />
Sätt <strong>till</strong>baka bordsplattan<br />
på bordsfoten<br />
Bodelens inre 06-6<br />
Fäst bordsplattan igen
06-7<br />
Bodelens inre<br />
1<br />
Anmärkningar<br />
• För att få en bättre genomgång <strong>till</strong> förarhytten kan en<br />
långsida <strong>av</strong> bordet fällas ned med hjälp <strong>av</strong> en regel j på<br />
undersidan.<br />
• Bordspelaren <strong>till</strong> modellen T 600 FC har möjligheten att om<br />
bygeln k på undersidan dras, så kan bordsplattan förskjutas<br />
något för att möjliggöra en genomgång <strong>till</strong> förarhytten.<br />
2<br />
5<br />
3<br />
4<br />
Hängbord<br />
Hängbordet (endast D 690 GQSC) kan i nedsänkt <strong>till</strong>stånd<br />
också användas som sängunderrede.<br />
Sänka ned<br />
• Den utsvängningsbara nedre bordsplattan j fälls in helt<br />
<strong>och</strong> hållet <strong>och</strong> spärras med säkringsstiftet k .<br />
• Lyft bordsplattan l ca. 30° fram<strong>till</strong>s.<br />
• Bordsfotens m nedre del dras ut nedåt <strong>och</strong> tas bort.<br />
• Dra ut bordsplattan ur den övre vägghållaren n .<br />
• Lyft bordsplattan ca. 30° fram<strong>till</strong>s <strong>och</strong> haka in den i den nedre<br />
vägghållaren o .<br />
• Sätt bordsplattan på golvet i framkanten med den förkortade<br />
stödfoten p .<br />
1
6<br />
Svänga ut<br />
• Dra ut säkringsstiftet k .<br />
• Sväng den nedre bordsplattan j <strong>till</strong> önskad position.<br />
2<br />
7<br />
1<br />
3<br />
6.4 Bygga om sängarna<br />
Sittgrupperna kan byggas om <strong>till</strong> bekväma sängar.<br />
2<br />
Bodelens inre 06-8<br />
Ombyggnad<br />
• Tag bort sittdynor <strong>och</strong> ryggstöd.<br />
• Sänk ned bordet.<br />
• Lossa låset j <strong>till</strong> sängbreddningen.<br />
• Lägg den yttre plattan k <strong>till</strong> sängbreddningen på golvet.<br />
• Lyft den inre plattan l ca. 15° över det vågräta planet.<br />
• Kila fast den yttre plattan k i en vinkel på ca. im 45° under<br />
den inre plattan l för att stötta.<br />
• Lägg på dynor enligt nedanstående ritningar.<br />
2<br />
3
06-9<br />
Bodelens inre<br />
6.5 Ritningar dynor Bygga om dynor<br />
Bygga om dynor<br />
VAN Exclusive<br />
VAN Exclusive L
Bygga om dynor<br />
T 600 AK GFLC Siesta<br />
Bygga om dynor<br />
T 650 AK GFLC Siesta<br />
Bodelens inre 06-10
06-11<br />
Bodelens inre<br />
Bygga om dynor<br />
T 650 AK FLC Siesta<br />
Bygga om dynor<br />
T 600 FC Siesta
Bygga om dynor<br />
T 600 GFLC Siesta Exclusive<br />
Bygga om dynor<br />
T 650 FLC Siesta Exclusive<br />
Bodelens inre 06-12<br />
<strong>Vi</strong>d modellerna T 555 FS <strong>och</strong> T 555 AK FS går det inte att<br />
bygga om sittgruppen <strong>till</strong> en <strong>till</strong>äggssäng.
06-13<br />
Bodelens inre<br />
1 2<br />
Sängbreddning<br />
På modellen Van Exclusive L kan de båda enskilda sängarna<br />
ovanför bakgaraget breddas med hjälp <strong>av</strong> en utfällbar<br />
<strong>till</strong>äggsbräda resp. kopplas samman.<br />
• Fäll <strong>till</strong>äggsbrädan j framåt.<br />
• Lägg ut de båda <strong>till</strong>äggsdynorna k på ytan.<br />
6.6 Alkover/F-säng bak diagonal<br />
Föräldrarna är ansvariga <strong>och</strong> bör se <strong>till</strong> att småbarn inte ramlar<br />
ned från den övre kojen. Om små barn skulle befinna sig<br />
i alkoven, den övre barnsängen eller i den förhöjda bakre sängen<br />
skall de befintliga säkringsnäten dras upp som fallskydd<br />
<strong>och</strong> hängas upp i fästena.<br />
Om småbarn använder överbäddarna skall hänsyn tas <strong>till</strong><br />
risken för att barnen kan ramla ned.
6.7 Fönster<br />
Utställbart fönster med spärrlägen<br />
Öppna<br />
• Sväng reglarna med intryckt knapp <strong>till</strong> upprätt läge.<br />
• Tryck fönstret utåt <strong>till</strong>s ett klick hörs. Fönstret står<br />
automatiskt kvar i detta läge. Fönstret kan ställas in i<br />
flera steg.<br />
Stänga<br />
• Lyft upp fönstret något så att spärren släpper.<br />
• Stäng fönstret.<br />
• Vrid regeln <strong>till</strong> vågrätt läge.<br />
Bodelens inre 06-14<br />
Kombinerad sol- <strong>och</strong> insektrullgardin<br />
Sol- <strong>och</strong> insektskyddsgardinen är integrerad i fönsterkarmen<br />
<strong>och</strong> kan kombineras. Rullgardinen kan låsas i olika lägen.<br />
Kombinera rullgardinerna<br />
• Dra insektskyddsgardinens kopplingslist uppåt.<br />
• Snäpp fast kopplingslisten på låset <strong>till</strong> solskyddsgardinens<br />
enhandstrycke.<br />
Justering <strong>av</strong> solskyddsgardinen<br />
• Tryck ihop backarna på solskyddsgardinens enhandstrycke<br />
<strong>och</strong> håll dem hoptryckta.
06-15<br />
Bodelens inre<br />
Öppna insektskyddsrullgardinen<br />
• Lossa spärren på insektskyddsgardinens kopplingslist <strong>och</strong><br />
ta bort från enhandstrycket..<br />
• För med kopplingslisten bort insektskyddsgardinen nedåt<br />
<strong>och</strong> låt den inte snäppa <strong>till</strong>baka.<br />
Takfönster<br />
Takfönstret kan inte öppnas. Fönstret har en mörkläggningsgardin<br />
som kan dras för.
6.8 Mörkläggningssystem för förarhytten<br />
Mörkläggningsgardinen får endast läggas upp när <strong>husbilen</strong><br />
står s<strong>till</strong>a med <strong>av</strong>stängd motor. Innan körning startas skall<br />
systemet vikas ihop <strong>och</strong> låsas.<br />
När <strong>husbilen</strong> inte används skall mörkläggningssystemet<br />
öppnas, i annat fall kan det <strong>till</strong> följd <strong>av</strong> värmeinverkan <strong>och</strong> UV-<br />
strålning skadas.<br />
1<br />
Mörkläggningssystemet får aldrig användas som solskydd<br />
eller stängas under körning.<br />
2<br />
Bodelens inre 06-16<br />
Frontsystem j<br />
• För ihop kopplingslisten i mitten. Magnetspärren låser automatiskt.<br />
Sidosystem k<br />
• Skjut kopplingslisten mot anslagslisten. Magnetspärren laser<br />
automatisk.
06-17<br />
Bodelens inre<br />
6.9 Takluckor bodel<br />
Säkerhetsanvisningar<br />
• Öppna inte takluckan vid kraftig vind/regn, hagelskurar<br />
osv <strong>och</strong> inte heller vid utetemperaturer under -20°C!<br />
• Avlägsna snö, is <strong>och</strong> föroreningar innan du öppnar fönstret.<br />
Beakta takfönstrets höjd när du öppnar det under<br />
träd, i garage mm.<br />
• Öppna inte takluckorna med våld vid köld <strong>och</strong> snö,<br />
risk finns för att gångjärnen <strong>och</strong> öppningsmekanismen<br />
brister.<br />
• Trampa inte på takfönstret.<br />
• Stäng <strong>och</strong> lås takfönstret innan du kör iväg. Öppna<br />
insektrullgardinen <strong>och</strong> plisségardinen (viloläge).<br />
• <strong>Vi</strong>d kraftigt solljus stäng mörkläggningsgardinen<br />
endast <strong>till</strong> ¾, i annat fall finns risk för värmeblockad.<br />
Fläktventilernas öppningar skall alltid vara öppna. Fläktventilerna<br />
får aldrig stängas eller täckas över!<br />
Kontrollera innan du startar att takluckan är ordentligt låst.<br />
Mini Heki Midi Heki<br />
Så här öppnas luckan<br />
Kontrollera innan du öppnar luckan att inga hinder finns<br />
ovanför luckan.<br />
Mini Heki 400 x 400 mm<br />
• Takluckan kan motsatt körriktningen ställas upp i tre lägen.<br />
Tryck låsknappen <strong>och</strong> ställ takluckan med inställningsbygeln<br />
i önskat läge <strong>och</strong> lås den i läget.<br />
• Max öppningsvinkel är 50°.<br />
Mini Heki 700 x 500 mm<br />
• Fäll upp veven <strong>till</strong> användarläget. Vrid nu med veven medurs<br />
upp luckan <strong>till</strong> önskat läge. När den största öppningsvinkeln<br />
på 60° uppnåtts, kan ett motstånd tydligt märkas.
Stänga<br />
Vev Midi Heki<br />
Mini Heki 400 x 400 mm<br />
• Lossa inställningsbygeln ur spärren <strong>och</strong> stäng takluckan.<br />
Luckan är automatiskt låst när den är ordentligt stängd.<br />
Mini Heki 700 x 500 mm<br />
• Vrid veven moturs <strong>till</strong>s luckan stängs <strong>och</strong> ett motstånd<br />
märks. I stängt läge kan veven åter fällas in i fästet. För<br />
säker låsning måste veven vara infälld i fästet. Kontrollera<br />
låsningen genom att med handen trycka mot rutan.<br />
Bodelens inre 06-18<br />
Mörkläggningsgardin<br />
Grip tag i mörkläggningsgardinens grepplist <strong>och</strong> dra gardinen<br />
<strong>till</strong> önskat läge eller <strong>till</strong>s spännlåset snäpper fast i insektrullgardinens<br />
grepplist.<br />
Insektrullgardin<br />
Skjut myggjalusins greppskena mot plisséns greppskena <strong>till</strong>s<br />
spännlåset snäpper fast i greppskenan.
06-19<br />
Bodelens inre<br />
Rund taklucka<br />
Öppna<br />
• Lossa de tre spärrarna j vid undre ändan <strong>och</strong> dra dem<br />
mot fönstrets centrum.<br />
• Tryck takluckan uppåt mot stopp.<br />
Stängning<br />
• Dra fast takluckan.<br />
• Tryck kraftigt ned spärrarna j <strong>till</strong>s de snäpper fast.<br />
1<br />
6.10 Stolar i förarhytten<br />
Hur dessa kan ställas in framgår <strong>av</strong> bil<strong>till</strong>verkarens<br />
bruksanvisning.<br />
• Vrid före start alla svängbara säten mot körriktningen<br />
<strong>och</strong> lås dem i detta läge.<br />
• Sätena måste under färden vara låsta i körriktningen<br />
<strong>och</strong> får inte svängas.<br />
• När fordonet står s<strong>till</strong>a: Se <strong>till</strong> att parkeringsbromsen<br />
inte lossas när förarstolen svängs.
Stolsvängning<br />
• Ställ upp armstöden.<br />
• Skjut stolen <strong>till</strong> mittläget.<br />
• Sväng stolen med spaken Stolen är nu uppspärrad.<br />
• Tryck bälteslåset nedåt, så att det inte skadas.<br />
• Sväng stolen <strong>till</strong> önskat läge.<br />
Bodelens inre 06-20
06-21<br />
Bodelens inre<br />
6.11 Sittplatser<br />
Infästning <strong>av</strong> dynorna<br />
Sitt- <strong>och</strong> ryggdynorna hålls på plats med antiglidduk.<br />
Kontrollera att sitt- <strong>och</strong> ryggdynorna sitter stadigt.<br />
Höjdinställning <strong>av</strong> nackstöden<br />
• Grip tag i nackstödet <strong>och</strong> skjut det <strong>till</strong> önskat läge.<br />
1<br />
Ombyggnad L-sittgrupp / enkelstol<br />
För att använda den yttre sittplatsen vid modeller med L-sittgrup<br />
resp. enkelstolen i T 600 FC skall denna byggas om innan<br />
färd.<br />
Ombyggnad<br />
1<br />
• Tag bort sittdynor <strong>och</strong> ryggstöd.<br />
• Fäll dynlocket j bakåt 180° <strong>och</strong> lägg det på den tvärgående<br />
bänken.<br />
• Öppna låsregeln k, sväng stödväggen 90° utåt <strong>och</strong> lås<br />
låsregeln k säkert igen.<br />
• Lägg <strong>till</strong>baka sittdynor <strong>och</strong> ryggstöd på den diagonala<br />
sittbänken. Sortera remband <strong>och</strong> remlås.<br />
1<br />
2
6.12 Säkerhetsbälten i bodelen<br />
1<br />
I körriktning befintliga stolar i mittre sittgruppen har försetts<br />
med säkerhetsbälten.<br />
Inställning<br />
Säkerhetsbältena är inställbara i höjdled.<br />
Använd säkerhetsbälte<br />
Bältet får inte vara snott eller vridet.<br />
• På modeller med ställbara bältesfästen skall dessa låsas<br />
upp med ett tryck mot toppkåpan <strong>och</strong> sedan vridas ut i körriktningen.<br />
Bodelens inre 06-22<br />
• Grip tag i låstungan <strong>och</strong> skjut ner i låset. Ett hörbart klick<br />
indikerar att bältet är låst.<br />
• Bältets övre band skall ligga över skuldran <strong>och</strong> diagonalt<br />
över bröstet.<br />
• Bältets undre band skall ligga an mot höften.<br />
Så här lossas bältet<br />
• Tryck på bältlåsets knapp för upplåsning <strong>av</strong> låstungan.<br />
• Ta på bältena före start <strong>och</strong> håll dem kopplade under<br />
åkning.<br />
• Bältena får inte skadas eller komma i kläm. Skadade<br />
säkerhetsbälten skall bytas ut i en fackverkstad.<br />
• Bältesfästena, automatiska upprullningen <strong>och</strong> bälteslåsen<br />
får inte förändras.<br />
• Varje säkerhetsbälte är <strong>av</strong>sett för bara en person.<br />
Använd inte säkerhetsbältet samtidigt för ett föremål <strong>och</strong><br />
en person.<br />
• Säkerhetsbältena är inte lämpliga för personer som är<br />
kortare än 150 cm. I detta fall skall i <strong>till</strong>ägg andra stöd<br />
användas.<br />
• Efter en olycka skall säkerhetsbältet bytas ut.<br />
• Vrid inte bältet; det måste sitta åt ordentligt.
06-23<br />
Bodelens inre<br />
6.13 Sittplatser<br />
Van Exclusive<br />
Van Exclusive L<br />
T 555 FS Siesta Exclusive<br />
T 600 FC Siesta Exclusive
T 600 GFLC Siesta Exclusive<br />
T 555 AK FS Siesta<br />
T 600 AK GFLC Siesta<br />
Bodelens inre 06-24
06-25<br />
Bodelens inre<br />
T 650 FLC Siesta Exclusive<br />
T 650 AK FLC Siesta<br />
T 650 AK GFLC Siesta
Bodelens inre 06-26
06-27<br />
Bodelens inre<br />
6.14 Dag <strong>och</strong> nattlägen<br />
Van Exclusive Van Exclusive L<br />
Dagläge<br />
Nattläge
T 555 FS<br />
Siesta Exclusive<br />
Dagläge<br />
Nattläge<br />
T 600 FC<br />
Siesta Exclusive<br />
Bodelens inre 06-28
06-29<br />
Bodelens inre<br />
T 600 GFLC<br />
Siesta Exclusive<br />
Dagläge<br />
Nattläge<br />
T 555 AK FS<br />
Siesta
T 600 AK GFLC<br />
Siesta<br />
Dagläge<br />
Nattläge<br />
T 650 FLC<br />
Siesta Exclusive<br />
Bodelens inre 06-30
06-31<br />
Bodelens inre<br />
T 650 AK FLC<br />
Siesta<br />
Dagläge<br />
Nattläge<br />
T 650 AK GFLC<br />
Siesta
Bodelens inre 06-32
Elinstallationer
07-1<br />
Elinstallationer<br />
Kapitel 7: Elinstallationer<br />
7.1 Säkerhetsanvisningar<br />
Observera:<br />
• Säkerhets- resp. varselanvisningar på elektriska komponenternas<br />
skyltar får inte <strong>av</strong>lägsnas.<br />
• Installationsutrymmena för bodelsbatteri, manöverpanel,<br />
laddare <strong>och</strong> 230 V-anslutningsbox få inte användas som<br />
stuvutrymmen.<br />
• Rökning <strong>och</strong> öppen eld är inte <strong>till</strong>åtet vid kontroll <strong>av</strong> elsystem.<br />
• Störningar i elsystemet får endast åtgärdas <strong>av</strong> en auktoriserad<br />
fackverkstad.<br />
• Icke fackmässiga ingrepp i bilens elsystem kan leda <strong>till</strong> fara<br />
för eget <strong>och</strong> andra personers liv.<br />
• För anslutning <strong>till</strong> 230 volts nätuttag använd endast för utomhusbruk<br />
lämplig <strong>och</strong> godkänd kabel <strong>och</strong> jordade stick- <strong>och</strong><br />
skarvkontakter (CEE).<br />
7.2 Elsystemets element<br />
Strömförsörjningen sker via <strong>HOBBY</strong>-manöverpanelen i kombination<br />
med en automatisk batteriladdare.<br />
Elsystemets huvudkomponenter<br />
• MANÖVERPANEL –<br />
Förbrukarreglage <strong>och</strong> indikering <strong>av</strong> <strong>till</strong>stånd.<br />
• 12V FÖRDELNINGSMODUL -<br />
Huvudrelä, parallellt batterirelä (12 V – 70 A), kylskåpsrelå,<br />
pumprelä, laddningsanordning, skyddssäkringar, underspänningsskydd<br />
• BATTERILADDARE –<br />
Buffertladdning <strong>av</strong> batteriet.<br />
• SOND MED STAVAR –<br />
Mäter nivån i färskvattentanken.<br />
• SOND MED SKRUVAR –<br />
LED-indikering <strong>av</strong> full spillvattentank<br />
• UPPBYGGANDSBATTERI MED HUVUDSTRÖMBRYTARE<br />
Försörjer alla förbrukare<br />
• BILBATTERI<br />
• GENERATOR –<br />
Laddar parallellt upp bil- <strong>och</strong> förbrukarbatteriet.<br />
• 230V HUVUDSTRÖMSTÄLLARE –<br />
Försörjer <strong>och</strong> skyddar 230V-förbrukarna<br />
• 50A-SÄKRINGAR BIL-/ <strong>och</strong> FÖRBRUKARBATTERIER
Råd <strong>och</strong> kontroller<br />
<strong>Vi</strong>ktigt<br />
• Ändringar i elsystemet får göras endast <strong>av</strong> fackman.<br />
• Öppna batterihuvudströmbrytaren <strong>och</strong> stäng <strong>av</strong> 230 V<br />
nätet innan underhållsarbeten utförs.<br />
Batterier<br />
• Beakta batteri<strong>till</strong>verkarens bruksanvisning.<br />
• Elektrolyten i bilbatteriet är giftig <strong>och</strong> frätande. Undvik kontakt<br />
med hud <strong>och</strong> ögon.<br />
• Undvik djupurladdning, i annat fall nedsättes batteriets<br />
kapacitet <strong>och</strong> livslängd betydligt.<br />
• Kontrollera regelbundet elektrolytnivån i batteriet (syrabatterier);<br />
gelbatterierna är underhållsfria men kräver en<br />
konstant återuppladdning.<br />
• Ta loss bodelsbatteriets minuspol om batteriet en längre tid<br />
inte används (mer än 1-2 månader).<br />
• Om förbrukarbatteriet tagits bort, skall pluspolen isoleras<br />
(för undvikande <strong>av</strong> kortslutning när motorn startas).<br />
Elinstallationer<br />
Batteriladdare<br />
• Laddaren har en effekt på 220 W.<br />
• Laddaren fungerar enligt laddtekniken IU0U1.<br />
• I händelse <strong>av</strong> missbruk lämnas ingen garanti <strong>och</strong> <strong>till</strong>verkaren<br />
fritar sig från allt ansvar.<br />
Tanksonder<br />
• Låt inte vatten stå kvar tanken under en längre tid; risk<br />
finns att skorpor bildas, speciellt då i spillvattentanken.<br />
Spola tankarna regelbundet.<br />
230V Huvudströmställare<br />
• Ställ huvudströmställaren 230 i läge “0” (OFF) för frånkoppling<br />
<strong>av</strong> hela systemet.<br />
• 230V-nätströmmen får anslutas <strong>och</strong> frånkopplas endast vid<br />
frånslagen huvudströmställare.<br />
Säkringar<br />
• Den trasiga säkringen får endast bytas ut efter det en auktoriserad<br />
fackverkstad åtgärdat felet.<br />
• Den nya säkringen skall ha samma amperevärde som den<br />
gamla.<br />
07-2
07-3<br />
Elinstallationer<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15<br />
Manöverpanel<br />
Teckenförklaring<br />
j Tryckknapp för färskvattentankens övervakning.<br />
k Tryckknapp för bodelsbatteriets övervakning (B2).<br />
l Tryckknapp för startbatteriets övervakning (B1).<br />
m LED signalerar färskvattentankens testning, blinket signalerar<br />
tom tank.<br />
n LED signalerar färskvattentankens nivå.<br />
o LED signalerar gråvattentankens testning, blinket signalerar<br />
full tank.<br />
p Blinkande LED signalerar full gråvattentank, även LED 6<br />
ger ut larmet.<br />
q<br />
Signalerar att generatorn laddar upp start- <strong>och</strong> bodelsbatterierna.<br />
r LED signalerar startbatteriets testning, blinket signalerar<br />
tomt batteri.<br />
s LED signalerar bodelsbatteriets testning, blinket signalerar<br />
tomt batteri.<br />
11 LED signalerar anslutet 230V-nät.<br />
12<br />
LED-voltmeter för övervakning <strong>av</strong> spänningen i start- <strong>och</strong><br />
bodelsbatteriet.<br />
13 Manöverkopplaren för gråvattentankens motstånd är<br />
kopplad via huvudströmställaren <strong>och</strong> fungerar när motorn<br />
är igång eller 230V-nätet är anslutet.<br />
14 Vattenpumpens strömställare försörjer pumpreläet <strong>och</strong> är<br />
kopplad via huvudströmställaren.<br />
15 Huvudströmställare för förbrukare, blinkande lysdioder<br />
signalerar att bodelsbatteriet börjar bli tomt <strong>och</strong> att djupurladdningsskyddet<br />
snart löser ut.
1 2<br />
A<br />
B<br />
17<br />
16<br />
1 2 3 4<br />
13<br />
1<br />
4<br />
10<br />
2 4 6 8 10<br />
10 20 20 3<br />
AUX<br />
B<br />
10<br />
A<br />
20 30 25 3<br />
1 3 5 7 9<br />
8<br />
16<br />
7<br />
10<br />
2<br />
5<br />
8<br />
1<br />
3<br />
6<br />
9<br />
12<br />
1<br />
4<br />
2<br />
5<br />
3<br />
6<br />
18<br />
20<br />
14<br />
1<br />
9<br />
7<br />
8<br />
9<br />
19A<br />
1<br />
2<br />
11<br />
15<br />
1<br />
4<br />
2<br />
5<br />
3<br />
6<br />
-B2 +B2 +B1<br />
Fördelningsmodulmodul Toskana / Toskana<br />
Exclusive<br />
Säkringar<br />
j<br />
k<br />
21<br />
10A säkring för förtältslampan<br />
10A säkring för vattenpumpen<br />
22<br />
19B<br />
23<br />
12<br />
l<br />
m<br />
n<br />
o<br />
p<br />
q<br />
r<br />
s<br />
Elinstallationer 07-4<br />
10A säkring för värme/varmvattenberedare<br />
20A säkring för belysning<br />
20A säkring för belysning<br />
30A Säkring för 12V AES absorptionskylskåp<br />
20A Säkring för Aux (solladdregulator)<br />
25A säkring för elektriska fotsteget<br />
3A säkring<br />
3A säkring<br />
11 Brygga<br />
12 Simulerad D+ generatorutgång för elektriskt fotsteg <strong>och</strong><br />
kylskåp<br />
13<br />
Omkopplaren måste stå i läget „A“<br />
14 Förbrukaranslutning A<br />
15 Förbrukaranslutning B<br />
16 Anslut <strong>av</strong>loppsvattentanksond<br />
17 Anslutning färskvattentanksond<br />
18 Anslutning kontrollpanel<br />
19 A Signalingång tändning – variant A<br />
19 B Signalingång tändning – variant B<br />
20 Stomanslutning för förbrukare<br />
21 Anslutning för påbyggnadsbatteriets minuspol<br />
22 Anslutning för påbyggnadsbatteriets pluspol<br />
23 Anslutning för fordonsbatteriets pluspol
07-5<br />
Elinstallationer<br />
7.3 Strömförsörjning<br />
Husbilen får elström via följande anslutningar:<br />
- Nätanslutning (växelspänning 230 V).<br />
- Bodelsbatteri (likspänning 12 V).<br />
Försörjning via nätanslutning<br />
230V systemet har en 2-polig automatisk skyddsbrytare med<br />
16 A säkring. Automatbrytaren sitter bakom förarstolen.<br />
Om en störning uppstår bryter personskyddsbrytaren hela 230<br />
V strömkretsen. Mestadels är orsaken en defekt elapparat eller<br />
en defekt i dess inkommande ledning.<br />
• Innan skyddsbrytaren återinkopplas skall felet åtgärdas.<br />
• Kan felet inte åtgärdas bör en elektriker rådfrågas.<br />
För nätanslutningen gäller:<br />
• Anslutningskabeln får inte vara längre än 25 m.<br />
<strong>Vi</strong>d kabelvindor utan överhettningsskydd skall elkabeln<br />
lindas <strong>av</strong> fullständigt från kabelvindan.<br />
• Använd endast stickkontakt <strong>och</strong> kabel enligt CEEstandard.<br />
• Anslut kabeln först <strong>till</strong> <strong>husbilen</strong>s stickuttag.<br />
• Anslut sedan den andra stickproppen <strong>till</strong> det strömförande<br />
stickuttaget.<br />
• Frånkoppla kabeln i motsatt ordningsföljd.
Utvändigt stickuttag<br />
Öppna<br />
• Grip tag i undersidan på täcklocket j <strong>och</strong> dra uppåt.<br />
Stänga<br />
• Dra bort CEE-stickkontakten k .<br />
• Tryck täcklocket j nedåt <strong>till</strong>s det snäpper fast.<br />
1<br />
2<br />
Elinstallationer 07-6
07-7<br />
Elinstallationer<br />
7.4 Strömförsörjningsenhetens funktion<br />
Laddarens placering<br />
Laddaren sitter under passagerarstolen.<br />
Användning med nätanslutning 230 V<br />
Efter att nätanslutningen stuckits in laddas påbyggnads- <strong>och</strong><br />
fordonsbatteriet automatiskt upp <strong>av</strong> laddaren i <strong>husbilen</strong> (även<br />
om kontrollpanelen inte är <strong>till</strong>slagen).<br />
Laddning<br />
Laddaren är <strong>av</strong> modern teknik <strong>och</strong> laddar enligt s.k. IU 0 U 1 -karakteristik<br />
i tre faser. Varje laddning bör pågå minst 12 timmar.<br />
Batterierna tål inte låga temperaturen, de levererar inte<br />
ström <strong>till</strong> bilens elsystem <strong>och</strong> kan inte heller laddas upp<br />
med laddaren. Sätt därför före start under vintern på<br />
värmen <strong>och</strong> ladda sedan upp batteriet.<br />
Bilbatteriets <strong>och</strong> bodelsbatteriets spänning kan alltid<br />
<strong>av</strong>läsas på manöverpanelen.<br />
Laddaren fungerar endast med polriktigt anslutna batterier.<br />
<strong>Vi</strong>d påkopplade 12 V-förbrukare förlängs laddtiden utöver<br />
12 timmar.<br />
Djupurladdningsskydd<br />
Om bodelsbatterierts spänning sjunker under 10,5 V frånkopplar<br />
ett relä alla V-förbrukare.<br />
När djupurladdningsskyddet löser ut skall 12 V-huvudströmställaren<br />
slås från för att skydda bodelsbatteriet<br />
mot urladdning.
Laddaren funktion<br />
Apparatskydd<br />
Om laddaren blir för varm <strong>till</strong> följd <strong>av</strong> hög omgivningstempe-<br />
ratur eller hög laddningsström kopplar en inbyggd termobry-<br />
tare laddaren från <strong>till</strong>s temperaturen i laddaren åter sjunkit.<br />
Checklista för kontroll<br />
• Stäng <strong>av</strong> motorn.<br />
• Anslut nätspänningen.<br />
• Slå på 12 V-huvudströmställaren.<br />
• Slå från alla 12 V-förbrukare (även kylskåpet).<br />
Spänningen i bodelsbatteriet skall stiga upp <strong>till</strong> maxspänning<br />
på 14,4V.<br />
Om detta inte inträffar vid laddning med laddaren, skall föl-<br />
jande punkter kontrolleras:<br />
• Har laddaren anslutits korrekt <strong>till</strong> nätet?<br />
• Är laddarens nätsäkring i ordning?<br />
• Ligger batterispänningen på laddaren över 3 volt?<br />
• Är bodelsbatteriet korrekt anslutet?<br />
Elinstallationer 07-8<br />
Drift med motorn igång<br />
Så fort motorn startas, kopplar ett relä ihop startbatteriet <strong>och</strong><br />
bodelsbatteriet. Signalen D+ ligger an vid generatorn. Gene-<br />
ratorn laddar båda batterierna. När signalen D+ inte längre<br />
finns, separeras batterierna. Där<strong>av</strong> följer att startbatteriet<br />
inte kan urladdas <strong>av</strong> bodelen. Kylskåpet kan endast under<br />
körning drivas med 12V. När motorn stängs <strong>av</strong> kopplas 12 V<br />
kylskåpsdriften automatiskt från.<br />
För optimal laddning <strong>av</strong> ett urladdat bodelsbatteri under<br />
körning skall kylskåpet helst inte drivas med 12 V <strong>och</strong><br />
möjligast få 12 V förbrukare <strong>till</strong>kopplas.<br />
Checklista för kontroll<br />
• Stäng <strong>av</strong> motorn.<br />
• Slå på 12V huvudströmställaren.<br />
• Koppla bort alla 12 V förbrukare.<br />
• Starta motorn.
07-9<br />
Elinstallationer<br />
Spänningen i bodelsbatteriet skall stiga när<br />
- motorns varvtal ligger över tomgångsvarvtalet.<br />
- startbatteriet inte är fullständigt urladdat.<br />
Om detta inte inträffar vid laddning med generatorn, skall<br />
följande punkter kontrolleras:<br />
• Är 50 A-säkringen i inkommande ledningen <strong>till</strong> bodelsbatteriet<br />
nära bilbatteriet i ordning?<br />
• Finns på 12 V-säkringsfördelaren signalen „Motor går“?<br />
Drift via 12V bodelsbatteriet<br />
När <strong>husbilen</strong> står s<strong>till</strong>a utan 230 V nätanslutning <strong>och</strong> motorn är<br />
<strong>av</strong>stängd försörjer bodelsbatteriet automatiskt alla förbrukare.<br />
12V huvudströmställaren skall vara <strong>till</strong>slagen.<br />
Bodelsbatteriet skall inte urladdas <strong>till</strong> en spänning under<br />
11 V. Senast vid denna batterispänning bör batteriet laddas<br />
med hjälp <strong>av</strong> generatorn eller via nätanslutning.<br />
7.5 Bodelsbatteri<br />
Placering<br />
- Under passagerarstolen eller i ett separat fack som är<br />
åtkomligt från utsidan (hos SW extra batteri).<br />
Egenskaper<br />
- Batteriet är underhållsfritt. Vatten behöver inte fyllas på.<br />
- Batteriet är slutet <strong>och</strong> kan inte läcka.<br />
- Batteriet är cykelhärdigt <strong>och</strong> därför speciellt lämpligt för<br />
försörjning <strong>av</strong> bilens elsystem. Härvid kan batteriet flera<br />
gånger laddas/urladdas.<br />
<strong>Vi</strong>d byte <strong>av</strong> batteri får endast batteri <strong>av</strong> samma typ användas.
Byte <strong>av</strong> batteri<br />
• Rök inte vid byte <strong>av</strong> batteri.<br />
• Ta loss nätanslutning <strong>till</strong> 230 V nätet.<br />
• Innan batteriet kopplas <strong>till</strong> eller från skall alla 12 V-förbrukare<br />
slås ifrån.<br />
• Lossa först minuskabeln (-).<br />
• Lossa sedan pluskabeln (+).<br />
• Lyft bort batteriet.<br />
• Sätt in ett nytt batteri.<br />
• Anslut batteriet i omvänd ordningsföljd.<br />
1<br />
För att ladda uppbyggnadsbatteriet skall batterihuvuströmbrytaren<br />
vara stängd.<br />
Elinstallationer 07-10<br />
Huvudströmbrytare<br />
För att skydda uppbyggnadsbatteriet mot djupurladdning när<br />
fordonet inte används är detta försett med en huvudströmbrytare<br />
j , som finns ned<strong>till</strong>s direkt på baksidan <strong>av</strong> framsätespassageraren<br />
stol. När brytaren öppnas skiljs uppbyggnadsbatteriet<br />
helt <strong>och</strong> hållet från 12 V-nätet.<br />
Det elektriska ingångssteget kör inte in automatiskt vid<br />
öppnad huvudströmbrytare.
07-11<br />
Elinstallationer<br />
1<br />
7.6 Elsystemets säkringar<br />
Bodelsbatteri<br />
Huvudsäkringen är en 50 A smältsäkring j . Säkringen finns<br />
direkt under uppbyggnadsbatteriet.<br />
12V-kretsar<br />
Säkringarna sitter på 12 V-fördelningsmodul.<br />
När en apparat fallerar<br />
• Kontrollera säkringen för aktuell strömkrets.<br />
• Byt ut säkringen.<br />
• Löser säkringen åter ut, ta kontakt med din <strong>Hobby</strong>-återförsäljare.<br />
2<br />
Laddare med fördelningsmodul<br />
3<br />
Laddare l <strong>och</strong> fördelningsmodul k med integrerade säkringar<br />
finns framför uppbyggndasbatteriet under framsätespassagerarens<br />
stol.
1<br />
7.7 Mobil n<strong>av</strong>igering<br />
Din husbil har såsom <strong>till</strong><strong>val</strong> ett mobilt n<strong>av</strong>igeringssystem med<br />
integrerad backningskamera, som kan sättas på en speciell<br />
hållare på instrumentbrädan <strong>och</strong> som omedelbart är klart<br />
för användning. Upptagningen är monterad i den fällbara<br />
dryckeshållaren i mitten på instrumentbrädan.<br />
• Tryck knappen j lätt framåt.<br />
• Hållaren k hoppar upp lodrät.<br />
• Sätt på n<strong>av</strong>igeringsapparaten l med undersidan först på<br />
hållaren <strong>och</strong> tryck den försiktigt nedåt <strong>till</strong>s den hakar i.<br />
2<br />
Elinstallationer 07-12<br />
• Hållaren är endast <strong>av</strong>sedd för upptagning <strong>av</strong> Blaupunkts<br />
n<strong>av</strong>igeringssystem Tr<strong>av</strong>elPilot 500.<br />
• Tag ut apparaten ur hållaren när du stänger <strong>av</strong> din<br />
husbil, eftersom den fortsätter att förbruka ström <strong>och</strong><br />
startbatteriet kan laddas ur.<br />
• Läs igenom <strong>till</strong>verkarens bruksanvisning noga innan<br />
första användningen.<br />
• Distrahering från trafiken kan leda <strong>till</strong> olyckor.<br />
• Manövrera inte apparaten under färd.<br />
• Titta bara på displayen under säkra trafiksituationer.<br />
3
07-13<br />
Elinstallationer<br />
<strong>Vi</strong>d användningen <strong>av</strong> trafikskyltidentifieringen med den integrerade<br />
kameran skall dryckeshållaren m fällas upp via ett<br />
stöd n . Härvid skall följande beaktas:<br />
• Dra <strong>av</strong> den påsatta n<strong>av</strong>igeringsapparaten l .<br />
• Fäll in dryckeshållaren m helt <strong>och</strong> hållet i innerutrymmet<br />
(180°) så att undersidan blir synlig.<br />
• Fäll ut stödet n .<br />
• Fäll <strong>till</strong>baka dryckeshållaren m igen med uppställt stöd så<br />
att den korrekta positionen för driften <strong>av</strong> n<strong>av</strong>igeringsapparaten<br />
med kamerafunktion säkerställs.<br />
• Sätt på n<strong>av</strong>igeringsapparaten l på hållaren k på det<br />
ovan beskrivna sättet.<br />
4<br />
5<br />
2
7.8 I efterhand installerade apparater<br />
Senare installerade elektroniska apparater som används<br />
under körning (t.ex. mobiltelefoner, radioapparater, back-<br />
ningskameror, n<strong>av</strong>igationsutrustning o.dyl.) skall fullständigt<br />
uppfylla EMC-bestämmelserna. Apparaterna skall ha ett godkännande<br />
enligt direktivet 72/245/EEC i versionen 95/54/EG.<br />
I annat fall kan störande inverkan på befintliga elektroniska<br />
system inte uteslutas.<br />
Apparater som installeras i efterhand <strong>och</strong> inte är godkända<br />
för användning under körning skall vara CE-märkta.<br />
Elinstallationer<br />
07-14
08-1<br />
Vatten<br />
Kapitel 8: Vatten<br />
8.1 Vattenförsörjning<br />
Vattenförsörjningssystemet motsvarar modern teknik<br />
enligt 10/2007 [direktiv 2002/72/EG]<br />
Husbilen har en fast monterad färskvattentank. En elektrisk<br />
vattenpump pumpar vattnet <strong>till</strong> de enskilda vattenuttagen.<br />
När en vattenkran öppnas, kopplas pumpen automatiskt på<br />
<strong>och</strong> pumpar vatten <strong>till</strong> uttagsstället.<br />
Spillvattentanken samlar upp nedsmutsat bruksvatten. På<br />
manöverpanelen kan färsk- <strong>och</strong> spillvattentankens nivåer<br />
<strong>av</strong>frågas.<br />
Färskvatten fylls på via påfyllningsröret på sidoväggen. Påfyllningsröret<br />
för färskvatten har ett blått lock j <strong>och</strong> är märkt<br />
med en vattenkranssymbol vid ramens undre kant. Skruvlocket<br />
j öppnas <strong>och</strong> <strong>till</strong>sluts med bodelsnyckeln.<br />
Påfyllning <strong>av</strong> vattensystemet<br />
• Stäng alla <strong>av</strong>tappningsöppningar <strong>och</strong> ventiler<br />
• Fäll upp påfyllningsrörets lucka k .<br />
• Lås upp <strong>och</strong> öppna skruvlocket j .<br />
• Fyll på dricksvatten i tanken.<br />
• Slå på 12V-huvudströmställaren.<br />
• Koppla vid behov på vattenpumpen på manöverpanelen<br />
• Ställ alla vattenkranar i läge „varm“, öppna kranen <strong>och</strong><br />
vänta <strong>till</strong>s vattnet som rinner ut är utan luftblåsor. Detta<br />
garanterar att även varmvattenberedaren är full.<br />
Koppla på pumpen först när färskvattentanken är påfylld, i<br />
annat fall förstörs pumpen vid torrgång!<br />
Koppla på pumpen först när färskvattentanken är påfylld, i<br />
annat fall förstörs pumpen vid torrgång!<br />
Tillsätt aldrig på frostskyddsvätska eller andra kemikalier i<br />
vattenkretsloppet. Risk för förgiftning! Värm upp färskvattentanken<br />
vintertid.<br />
2<br />
1
Så här töms färskvattentanken<br />
• Avtappningsventilen j finns antingen bredvid färskvattentanken<br />
i sittgruppen mot ytterväggen eller så är den<br />
åtkomlig via en servicelucka.<br />
När värmen inte är <strong>till</strong>slagen <strong>och</strong> när fordonet inte används<br />
<strong>och</strong> framför allt vid frost skall färskvattentanken<br />
alltid tömmas helt <strong>och</strong> hållet.<br />
1<br />
Vatten 08-2<br />
Spillvattentanken<br />
Avloppstanken är såsom <strong>till</strong><strong>val</strong> utrustad med en värmepatron<br />
(ca. 40 W), som förhindrar att <strong>av</strong>loppsvattnet fryser vid lättare<br />
frost. Efter inkoppling <strong>av</strong> värmepatronen på manöverpanelen<br />
kopplas värmen på när spillvattentemperaturen sjunker under<br />
ca 8° C.<br />
<strong>Vi</strong>d kraftig köld <strong>till</strong>sätt i <strong>till</strong>ägg frostskyddsmedel (t.ex.<br />
koksalt) så att spillvattnet inte kan frysa.<br />
När <strong>husbilen</strong> inte används <strong>och</strong> 12 V-försörjningen är ur<br />
drift, har spillvattentanken inte <strong>till</strong>räckligt skydd mot köld.<br />
<strong>Vi</strong>d risk för frost töm därför spillvattentanken fullständigt.<br />
Häll aldrig kokhett vatten direkt i tvättställets <strong>av</strong>lopp. Detta<br />
kan leda <strong>till</strong> deformation <strong>och</strong> otäthet i spillvattensystemet.<br />
Så här töms vattensystemet<br />
Ställ upp <strong>husbilen</strong> vågrätt. Bryt på manöverpanelen 12 Vströmförsörjningen.<br />
Öppna alla <strong>av</strong>tappningskranar. Öppna<br />
helst även färskvattentankens skruvlock. Ställ vattenkranarna<br />
i mittläge <strong>och</strong> öppna dem.<br />
Häng upp handduschen i duschläge.
08-3<br />
Vatten<br />
Kontrollera vatten<strong>av</strong>tappningen. Rengör <strong>och</strong> spola tankarna<br />
noga. Låt om möjligt vattensystemet fullständigt torka. Glöm<br />
inte att tömma toalettkassetten.<br />
Om <strong>husbilen</strong> vid frost inte används, skall hela vattensystemet<br />
tömmas. Låt vattenkranarna stå öppna i mittläge. Låt<br />
alla <strong>av</strong>tappningsventiler stå öppna.<br />
2<br />
Så här töms spillvattentanken<br />
• På vänster sida, under fordonet finns <strong>av</strong>loppsvattenutsläppet.<br />
• Sliden k för att öppna <strong>av</strong>loppsvattenutsläppet vid serierna<br />
Toskana <strong>och</strong> Toskana Exclusive finns, beroende på modell,<br />
antingen direkt vid utloppet eller skyddat i flasklådan.<br />
Fordonen i serien Sphinx har en kulkran, som är åtkomlig<br />
via den främre serviceluckan på fordonets vänstra sida,<br />
direkt under förardörren.<br />
• Skruva upp locket j , öppna sliden k eller kulkranen <strong>och</strong><br />
släpp ut <strong>av</strong>loppsvattnet.<br />
• Stäng åter sliden när tanken tömts fullständigt <strong>och</strong> skruva<br />
åter på locket.<br />
1<br />
2
Töm spillvattentanken endast på för ändamålet <strong>av</strong>sedda<br />
ställen, men aldrig i naturen! Hanteringsstationer finns<br />
i regel på motorvägsrastställen, campingplatser <strong>och</strong><br />
bensinstationer.<br />
8.2 Varmvattenberedning<br />
Vatten 08-4<br />
Varmvatten värms upp i en varmvattenberedare volym på 10 l<br />
<strong>och</strong> som är integrerad i värmesystemet.<br />
Sommartid kan vattnet värmas upp oberoende <strong>av</strong> värmesystemet.<br />
Anvisningar för varmvattenberedarens användning<br />
hittas i kapitlet 9.3 Värme.<br />
<strong>Vi</strong>d en temperatur under ca 3° C på den strömlösa säkerhets-<br />
resp. <strong>av</strong>tappningsventilen öppnar denna automatiskt<br />
<strong>och</strong> tömmer vid risk för frost varmvattenberedaren via ett<br />
<strong>av</strong>tappningsrör.<br />
När kallvattensystemet används utan varmvattenberedare<br />
fylls även denna med vatten. För att undvika frostskada<br />
måste varmvattenberedaren tömmas genom <strong>av</strong>tappningsventilen<br />
även om varmvattenberedaren inte används.
08-5<br />
Vatten<br />
8.3 Toalett med vattenspolning<br />
Förberedelse <strong>av</strong> toaletten<br />
• Öppna toalettluckan (se 5.1) <strong>och</strong> dra stoppbygeln uppåt för<br />
borttagning <strong>av</strong> exkrementtanken.<br />
Exkrementtanken kan tas bort endast när sliden är<br />
stängd.<br />
• Dra rakt ut exkrementtanken mot stopp.<br />
• Tippa lätt exkrementtanken <strong>och</strong> dra sedan ut den.<br />
• Ställ upp exkrementtanken lodrätt.<br />
• Vrid <strong>av</strong>tappningsröret uppåt.<br />
Tillsätt sparsamt sanitärvätska. En överdosering garanterar<br />
inte att lukten elimineras!<br />
• Tillsätt given mängd sanitärvätska i exkrementtanken.<br />
• Fyll sedan på vatten <strong>till</strong>s exkrementtankens botten är fullständigt<br />
täckt.<br />
• Vrida <strong>av</strong>tappningsröret <strong>till</strong>baka.
Tillsätt inte sanitärvätska direkt i toalettstället.<br />
• Skjut <strong>till</strong>baka exkrementtanken på sin plats.<br />
• Kom ihåg att exkrementtanken är låst med stoppbygeln.<br />
• Stäng åter serviceluckan.<br />
Vatten 08-6<br />
Manövrering<br />
• Sväng toalettstället <strong>till</strong> önskat läge.<br />
• Tryck på spolningsknappen <strong>och</strong> låt vatten rinna ned i<br />
toalettstället eller öppna sliden genom att dra ut handtaget<br />
under toalettstället.<br />
• Så här används toaletten<br />
• Efter användning öppna sliden <strong>och</strong> spola. Efter spolning<br />
stäng sliden.
08-7<br />
Vatten<br />
Tömning <strong>av</strong> exkrementtank<br />
Exkrementtanken måste tömmas senast när LED tänds. <strong>Vi</strong><br />
rekommenderar att redan tidigare tömma tanken. LED tänds<br />
när tanken uppnått 15 liter. Nu finns en restkapacitet på 2 liter<br />
som motsvarar ca 5 spolningar.<br />
• Öppna toalettluckan <strong>och</strong> dra stoppbygeln uppåt för borttagning<br />
<strong>av</strong> exkrementtanken.<br />
Der Fäkalientank kann nur bei geschlossenem Schieber<br />
entnommen werden.<br />
Exkrementtanken kan tas bort endast när sliden är<br />
stängd. Töm exkrementtanken på för ändamålet <strong>av</strong>sedda<br />
ställen, men aldrig i naturen!<br />
• För exkrementtanken <strong>till</strong> för ändamålet <strong>av</strong>sett hanteringsställe.<br />
Rikta <strong>av</strong>tappningsröret uppåt.<br />
• Ta bort <strong>av</strong>tappningsrörets lock.<br />
• Rikta exkrementtankens <strong>av</strong>tappningsrör nedåt.<br />
• Tryck med tummen på <strong>av</strong>luftningsknappen <strong>och</strong> håll knappen<br />
nedtryckt. Exkrementtanken töms.<br />
• Skjut <strong>till</strong>baka exkrementtanken på sin plats. Skjut in exkrementtanken<br />
så långt att fästklämman låser exkrementtanken<br />
i läget.<br />
• Stäng åter serviceluckan.
Vattenanslutning utedusch (speciell önskan)<br />
Öppna<br />
• Skjut täckluckan j uppåt för att öppna vattenanslutningen.<br />
Stänga<br />
• Ta bort uteduschens slang från anslutningsröret k <strong>och</strong><br />
sätt på skyddslocket.<br />
• Skjut täckluckan nedåt.<br />
1<br />
2<br />
Vatten<br />
08-8
Gasol
09-1<br />
Gasol<br />
Kapitel 9: Gasol<br />
9.1 Allmänna säkerhetsregler för användning<br />
<strong>av</strong> gasolanläggningar<br />
Kontroll <strong>av</strong> gasolanläggning<br />
• Gasolanläggningar skall före första start provas <strong>av</strong> sakkunnig.<br />
• Provningen <strong>av</strong> gasolanläggningen skall <strong>av</strong> gasolfackkunnig<br />
upprepas vartannat år. Provningen skall attesteras på provningsintyget<br />
enligt DVGW arbetsblad G 607 <strong>och</strong> EN 1949.<br />
• Även regulatorer <strong>och</strong> <strong>av</strong>gasregleringen skall provas.<br />
• <strong>Vi</strong> rekommenderar att ersätta säkerhetsregulatorn senast<br />
efter 6 år.<br />
• Även anslutningsslangen skall regelbundet kontrolleras <strong>av</strong>seende<br />
skada. Om sprickor, porösa ställen etc. konstateras<br />
skall slangen genast bytas ut.<br />
• Driftchefen ansvarar för att provning utförs.<br />
Om misstanke finns att gasol strömmar ut skall följande<br />
åtgärder vidtas:<br />
• Stäng gasolflaskans spärrventil.<br />
• Tändkällor som t.ex. öppen eld eller rökning är strängt<br />
förbjudet.<br />
• Ventilera lokalen.<br />
• Evakuera farozonen.<br />
• Upplys närmaste omgivning (uppsikt) <strong>och</strong> eventuellt<br />
brandkåren.<br />
Gasolanläggningen får åter tas i bruk först sedan en<br />
sakkunnig kontrollerat anläggningen.<br />
Monterad utrustning <strong>och</strong> ändringar<br />
• Ändringar <strong>av</strong> utrustning får göras endast <strong>av</strong> fackman.<br />
• Använd endast utrustning med enhetligt anslutningstryck<br />
på 30 mbar.<br />
• Varje förändring i gasolsystemet måste gasprovas <strong>och</strong><br />
skriftligt bekräftas <strong>av</strong> en auktoriserad sakkunnig.
Regulatorer <strong>och</strong> ventiler<br />
• Tryckregleringsutrustningar måste ha ett fast tryck på 30<br />
mbar. För detta gäller kr<strong>av</strong>en enligt EN 12864, bilaga D.<br />
Tryckregleringsutrustningen har en flödesmängd på<br />
1,2 kg/h.<br />
• Anslut omsorgsfullt för hand högtrycksslangen på flaskan<br />
(Obs! vänstergängad). Använd inte nycklar, tänger eller<br />
liknande verktyg.<br />
• <strong>Vi</strong>d temperaturer under 5 ºC skall ett <strong>av</strong>isningssystem (isex)<br />
användas för regulatorn.<br />
Gasoldrifttrycket är 30 mbar.<br />
Gasol 09-2<br />
Före driftstart<br />
• Avgasröret måste ordentligt anslutet <strong>till</strong> värmesystemet <strong>och</strong><br />
kaminröret. Avgasröret måste vara felfritt.<br />
• Ventilationer måste vara fria.<br />
• Avlägsna vid behov snön från kaminröret.<br />
• Avlägsna smuts <strong>och</strong> snösörja från förbränningsluftens<br />
insugningsöppning i sidoväggen. Avgas kan i annat fall få<br />
en o<strong>till</strong>åtet hög CO-halt.<br />
• Säkerhetsventilationerna får inte stängas.<br />
• Använd aldrig bärbara kök eller värmeelement med undantag<br />
<strong>av</strong> elektriska värmeelement, men absolut inte strålvärmare,<br />
då dessa innebär risk för brand <strong>och</strong> kvävning.<br />
Läs noga <strong>till</strong>verkarnas bruksanvisningar!
09-3<br />
Gasol<br />
9.2 Gasolförsörjning<br />
Husbilen har ett propangassystem (gasflaskan ingår inte i<br />
leverans). Gassystemet används för följande apparater:<br />
- Spis<br />
- Kylskåp<br />
- Värme<br />
- Varmvattenberedare<br />
- Bakugn<br />
- event. special<strong>till</strong>behör<br />
Gasflaskkoffert<br />
Gasflaskkofferten är alltefter utförande <strong>till</strong>gänglig från bakvagnsgaraget<br />
eller i sidoväggen.<br />
Gasflaskkofferten rymmer 2 st 11 kg propangasflaskor (T 555<br />
FS <strong>och</strong> T 555 AK FS 1 st 11 kg <strong>och</strong> 1 st 5 kg).<br />
Gasflaskorna kopplas via högtrycksslangar med integrerad<br />
slangbrottssäkring <strong>till</strong> den på väggen monterade gastrycksregulatorn.<br />
Regulatorn är försedd med en gasflödesvakt <strong>och</strong> en<br />
integrerad testkoppling. Uppvärmning är därför <strong>till</strong>åten under<br />
körning. Flaskorna fästs med två separata remmar.
För gasflaskkofferten gäller:<br />
• Kontrollera gasflaskornas fastsättning före varje färd.<br />
Ställ upp gasflaskorna upprätt <strong>och</strong> stäng ventilerna (med<br />
undantag <strong>av</strong> om värmen används under körning).<br />
• Dra åt lösa remmar.<br />
• Efter varje flaskbyte måste högtrycksslangens täthet på<br />
flaskan kontrolleras med läckspray.<br />
• Gasflaskboxen får inte användas för transport <strong>av</strong> <strong>till</strong>behör.<br />
• Gasolflaskornas spärrventiler måste alltid vara fritt åtkomliga.<br />
• Gasflaskkoffertens ventilationsöppningar får inte stängas.<br />
• Lås gasflaskboxen så att den är oåtkomlig för obehörig.<br />
Gasflaskbyte<br />
Rök inte <strong>och</strong> använd inte heller öppen låga vid byte <strong>av</strong> gasflaskor.<br />
• Öppna flaskboxens dörr.<br />
• Stäng huvudspärrventil på gasflaskan. Beakta pilen riktning.<br />
Gasol 09-4<br />
• Håll i slangbrottssäkringen, öppna den räfflade muttern<br />
(vänstergängad) <strong>och</strong> ta bort slangbrottssäkringen med högtrycksslangen<br />
från gasflaskan.<br />
• Ta loss fästremmarna <strong>och</strong> lyft bort gasflaskan.<br />
• Sätt in den nya gasflaskan i flaskboxen <strong>och</strong> surra ordentligt<br />
fast med båda remmarna.<br />
• Lägg upp slangbrottssäkringen med högtrycksslangen på<br />
gasflaskan <strong>och</strong> dra fast den räfflade muttern för hand (vänstergängad).<br />
• Öppna huvudspärrventilen, tryck den gröna knappen<br />
på slangbrottssäkringen <strong>och</strong> knappen i silverfärg på<br />
SecuMotion (gasregulator).<br />
• Kontrollera att anslutningarna är täta. Kontrollera anslutningarna<br />
med läckspray.<br />
• Stäng flaskboxens dörr.<br />
Gasspärrventiler<br />
För varje monterad gasapparat har en gasspärrventil installerats.<br />
Gasspärrventilerna sitter i utdragslådan i köket ovanför<br />
bestickinsatsen <strong>och</strong> är märkta med symboler.
09-5<br />
Gasol<br />
Värme Bakugn Gasspis Kylskåp<br />
För spärrventiler <strong>och</strong> ventiler gäller:<br />
• Under körning skall ventilerna på alla gasenheter varastängda.<br />
Undantag för gasventiler för värmeelement som används<br />
under körning.<br />
Till följd <strong>av</strong> vibrationer kan under årens lopp små otätheter<br />
uppstå. Om otätheter misstänks, låt återförsäljaren<br />
eller en fackverkstad kontrollera gassystemet.<br />
Täthetsprovning får absolut inte göras med öppen låga.<br />
9.3 Värme<br />
Gasuppvärmningen i <strong>husbilen</strong> är konstruerad så att den får<br />
användas under körning. Kr<strong>av</strong>en i direktiven för värmeaggregat<br />
2001/56/EG är uppfyllda <strong>och</strong> sålunda kan ingen gas<br />
o<strong>av</strong>siktligt <strong>av</strong>gå vid en olycka.<br />
Gasolvärmeelementet Combi 4 är en varmluftsvärme med<br />
integrerad varmvattenberedare (volym: 10l).<br />
Uppvärmningen är utan inskränkning möjlig både med <strong>och</strong><br />
utan vatten.<br />
Driftstart<br />
• Vrid munstyckena i <strong>husbilen</strong> så att varmluften strömmar ut<br />
där den behövs.<br />
• Kontrollera att kaminröret är fritt. Alla kåpor måste tas bort.<br />
• Öppna gasflaskan <strong>och</strong> gasspärrventilerna.<br />
Manöverdel<br />
a) Ratt för bodelstemperatur (1-5)<br />
b) grön LED är tänd „Drift“<br />
grön LED blinkar „Eftergång“ för reducering <strong>av</strong> elementets<br />
temperatur är aktiv
a<br />
g, h<br />
b<br />
9<br />
7<br />
4<br />
3<br />
5<br />
Combi<br />
5<br />
2<br />
3<br />
1<br />
1<br />
60 °<br />
40 °<br />
60 °<br />
c<br />
f<br />
d<br />
e<br />
c) Under sommaren<br />
(vattentemperatur 40° C eller 60° C)<br />
d) Under vintern<br />
(uppvärmning utan kontroll <strong>av</strong> vattenteperaturen eller med<br />
tömt vattensystem)<br />
e) Under vintern<br />
(uppvärmning med kontrollerad vattentemperatur)<br />
f) Ratten „Från“<br />
g) gul LED är tänd „Varmvattenberedaren värms upp“<br />
h) röd LED är tänd, röd LED blinkar<br />
„Störning“ <strong>och</strong> rengör fläkthjulet försiktigt med en pensel.<br />
n<br />
FrostControl<br />
m<br />
k<br />
o<br />
Gasol 09-6<br />
FrostControl är en strömlös säkerhets- resp. <strong>av</strong>tappningsventil.<br />
<strong>Vi</strong>d risk för frost tömmer den automatiskt varmvattenberedaren<br />
genom ett <strong>av</strong>tappningsrör.<br />
<strong>Vi</strong>d övertryck i systemet utjämnar säkerhetsventilen automatiskt<br />
trycket stötvis.<br />
k) Vridomkopplarens läge „Drift“<br />
m) Tryckknappens läge „stängd“<br />
n) Tryckknappens läge „tömma“<br />
o) Avtappningsrör (är draget ut genom vagnsgolvet)
09-7<br />
Gasol<br />
Först vid en temperatur från ca 7° C vid <strong>av</strong>tappningsventilen<br />
kan den manuellt stängas med tryckknappen<br />
(i läge m) <strong>och</strong> varmvattenberedaren fyllas på.<br />
<strong>Vi</strong>d en temperatur under ca 3° C vid <strong>av</strong>tappningsventilen<br />
öppnar den automatiskt, tryckknappen hoppar<br />
upp (läge n) <strong>och</strong> vattnet rinner genom <strong>av</strong>tappningsröret<br />
(o) ur varmvattenberedaren.<br />
a<br />
g, h<br />
b<br />
Under sommaren<br />
9<br />
7<br />
4<br />
3<br />
5<br />
Combi<br />
5<br />
2<br />
3<br />
1<br />
1<br />
60 °<br />
40 °<br />
60 °<br />
• Ställ vridomkopplaren på manöverdelen i läge (c –<br />
Sommardrift) 40° C eller 60° C.<br />
c<br />
f<br />
d<br />
e<br />
Grön (b) <strong>och</strong> gul (g) LED är tända.<br />
När inställd vattentemperatur (40° eller 60°) uppnåtts,<br />
kopplar brännaren från <strong>och</strong> den gula LED (g) slocknar.
a<br />
g, h<br />
b<br />
Under vintern<br />
9<br />
7<br />
4<br />
3<br />
5<br />
Combi<br />
5<br />
2<br />
3<br />
1<br />
1<br />
60 °<br />
40 °<br />
60 °<br />
c<br />
f<br />
d<br />
e<br />
Uppvärmning med kontrollerad vattentemperatur<br />
• Vrid omkopplaren <strong>till</strong> driftläge (e). Vrid ratten (a) <strong>till</strong> önskat<br />
termostatläge (1-5).<br />
Den gröna LED (b) för drift är tänd <strong>och</strong> anger samtidigt<br />
<strong>val</strong>d bodelstemperatur.<br />
Den gula LED (g) anger att vattnet värms upp. Elementet<br />
väljer automatiskt det effektsteg som behövs. När den<br />
på manöverpanelen inställda bodelstemperaturen upp-<br />
nåtts, kopplas brännaren ner <strong>till</strong> lägsta steget <strong>och</strong> värmer<br />
upp vattnet <strong>till</strong> 60°C. Den gula LED (g) slocknar när vatten<br />
temperaturen uppnåtts.<br />
Uppvärmning utan kontroll <strong>av</strong> vattentemperatur<br />
• Ställ vridomkopplaren i driftläge (d).<br />
• Vrid ratten (a) <strong>till</strong> önskat termostatläge (1-5).<br />
Den gröna LED (b) för drift är tänd <strong>och</strong> anger samtidigt<br />
<strong>val</strong>d bodelstemperatur. Den gula LED (g – vattnet upp-<br />
värms) lyser endast vid en vattentemperatur under 5° C.<br />
Elementet väljer automatiskt det effektsteg som behövs.<br />
Brännaren kopplas från när den på manöverpanelen<br />
inställda bodelstemperaturen uppnåtts. Varmluftfläkten<br />
fortsätter att gå med lågt varvtal så länge den utblåsta<br />
temperaturen (på elementet) överskrider 40° C. <strong>Vi</strong>d fylld<br />
varmvattenberedare värms vattnet automatiskt. Vatten<br />
temperaturen är nu beroende <strong>av</strong> <strong>av</strong>given värmeeffekt <strong>och</strong><br />
uppvärmningstiden för uppnående <strong>av</strong> bodelstempera-<br />
turen.<br />
Gasol 09-8
09-9<br />
Gasol<br />
Uppvärmning med tömt vattensystem<br />
• Ställ vridomkopplaren i driftläge (d).<br />
• Vrid ratten (a) <strong>till</strong> önskat termostatläge (1-5).<br />
Den gröna LED (b) för drift är tänd <strong>och</strong> anger samtidigt<br />
<strong>val</strong>d bodelstemperatur.<br />
Den gula LED (g) lyser endast vid en elementtemperatur<br />
under 5° C. Elementet väljer automatiskt det effektsteg<br />
som behövs. Brännaren kopplas från när den på manöver-<br />
panelen inställda bodelstemperaturen uppnåtts.<br />
Frånkoppling<br />
• Stäng med omkopplaren <strong>av</strong> värmen (läge f). Den gröna<br />
LED (b) slocknar.<br />
Om den gröna LED (b) blinkar efter frånkoppling, är eftergången<br />
aktiv för reducering <strong>av</strong> temperaturen i elementet.<br />
Efter några minuter <strong>av</strong>slutas eftergången <strong>och</strong> den gröna<br />
LED (b) slocknar.<br />
<strong>Vi</strong>d en störning tänds den röda LED (h). Möjliga felorsaker<br />
framgår <strong>av</strong> element<strong>till</strong>verkarens separata felsökningsinstruktion.<br />
Fyllning <strong>av</strong> varmvattenberedaren<br />
• Stäng <strong>av</strong>tappningsventilen genom att trycka in knappen<br />
<strong>till</strong>s den snäpper fast.<br />
• Slå på 12 V-strömförsörjningen med huvudströmställaren<br />
på manöverpanelen.<br />
• Öppna alla vattenkranar <strong>och</strong> ställ i läge „varm“ <strong>och</strong> låt kra-<br />
narna stå öppna <strong>till</strong>s luften <strong>av</strong>gått <strong>och</strong> varmvattenbere-<br />
daren är fylld.
<strong>Vi</strong>d en temperatur under ca 7° C slå först på värmen för<br />
uppvärmning <strong>av</strong> bodelen <strong>och</strong> FrostControl på <strong>av</strong>tappningsventilen.<br />
Efter några minuter överskrider temperaturen<br />
i FrostControl 7° C <strong>och</strong> nu kan <strong>av</strong>tappningsventilen<br />
stängas.<br />
Tömning <strong>av</strong> varmvattenberedaren<br />
• Bryt på manöverpanelen 12 V-strömförsörjningen.<br />
• Öppna vattenkranarna.<br />
• Vrid <strong>av</strong>tappningsventilens omkopplare 180° <strong>till</strong>s den<br />
snäpper fast (tryckknappen hoppar upp), <strong>av</strong>tappningsven-<br />
tilen öppnar <strong>och</strong> varmvattenberedaren töms.<br />
9.4 Kylskåp<br />
Driftsätt<br />
Kylskåpet kan användas på tre sätt.<br />
- 12V-drift: Ström tas från <strong>husbilen</strong>s batteri.<br />
- 230V-drift: Ström tas från extern källa.<br />
- Gas: Försörjning från <strong>husbilen</strong>s gasflaskor.<br />
Dometic eller Thetford kylskåp kan användas.<br />
Läs före start <strong>till</strong>verkarnas separata bruksanvisningar.<br />
Gasol 09-10<br />
12V-drift<br />
Kylskåpet kan endast användas med 12 V under körning med<br />
motorn igång. Under pauser <strong>och</strong> längre stopp skall 12 V-driften<br />
kopplas från <strong>och</strong> vid behov annat driftsätt väljas.<br />
• Ställ energiväljaromkopplaren i läge batteridrift.<br />
• 12 V-driften fungerar endast när bilens motor är igång.<br />
• Kylskåpet saknar termostatreglering (permanentdrift).<br />
12 V-driften skall därför endast upprätthålla en uppnådd<br />
temperatur.
09-11<br />
Gasol<br />
• För frånkoppling ställ energiomkopplaren i 0-läge.<br />
230V-drift<br />
• Ställ energiväljaromkopplaren i läge nätdrift.<br />
• Reglera temperaturen med termostaten.<br />
• För frånkoppling ställ energiomkopplaren i 0-läge.<br />
Gasdrift<br />
• Ställ energiomkopplaren i läge gasdrift.<br />
• Öppna huvudspärrventilen på gasflaskan <strong>och</strong> gasspärrventilen<br />
„Kylskåp“.<br />
• Vrid helt upp termostaten <strong>och</strong> håll den i detta läge.<br />
Kylskåpet tänder antingen automatiskt eller med hjälp <strong>av</strong><br />
knappen för manuell tändning (modellberoende).<br />
• När tändning lyckats, släpp termostaten.<br />
Upprepa föregående steg om tändning inte lyckats.<br />
• Reglera kyleffekten med termostaten.<br />
• För frånkoppling ställ energiomkopplaren i 0-läge.<br />
• Stäng huvudspärrventilen på gasflaskan <strong>och</strong> gasspärrventilen<br />
„Kylskåp“.
Låsning Dometic Låsning Thetford<br />
Låsning <strong>av</strong> kylskåpsdörr<br />
Under körning skall kylskåpsdörren alltid vara stängd <strong>och</strong><br />
låst.<br />
Kylskåpsdörren låser automatiskt. När kylskåpsdörren stängs<br />
<strong>och</strong> trycks <strong>till</strong>, låses den automatiskt. På undre sidan <strong>av</strong><br />
Thetford-kylskåp finns ännu en extra säkring. Dometic-kylskåpen<br />
kan i <strong>till</strong>ägg säkras med en dörregel.<br />
För att undvika mögel <strong>och</strong> obehaglig lukt skall på frånkopplat<br />
kylskåp skåpdörren ställas i ventilationsläge.<br />
Gasol 09-12
09-13<br />
Gasol<br />
2<br />
1<br />
Frysfack<br />
<strong>Vi</strong>d höga yttertemperaturer <strong>och</strong> hög luftfuktighet kan det<br />
bildas vattendroppar på metallramen <strong>till</strong> det separata frysfacket.<br />
Därför är detta utrustat med en ramvärme (endast<br />
Dometic). <strong>Vi</strong>d höga temperaturer <strong>och</strong> hög luftfuktighet skall<br />
ramvärmen slås <strong>till</strong> via knappen j. På så sätt undviks korrosion.<br />
När ramvärmen är <strong>till</strong>slagen lyser kontrollampan k.
9.5 Gasspis<br />
Husbilen har i köksdelen en 3-lågig gasspis.<br />
Före driftstart<br />
• Öppna flaskventilen <strong>och</strong> snabbventilen i gasinloppsledningen.<br />
• Öppna takluckan eller köksfönstret<br />
• Manövervred på gasenheter som vid tändning måste trykkas<br />
in, skall <strong>av</strong> sig själv åter fjädra <strong>till</strong>baka.<br />
Spis eller annan utrustning som tar förbränningsluften ur<br />
bodelen får aldrig användas för uppvärmning <strong>av</strong> <strong>husbilen</strong>.<br />
Om detta ignoreras uppstår livsfara <strong>till</strong> följd <strong>av</strong> syrgasbrist<br />
<strong>och</strong> eventuellt alstrad luktlös koloxid.<br />
Spisen får inte användas med stängt glasskydd.<br />
Gasol 09-14
09-15<br />
Gasol<br />
2<br />
Så här används spisen<br />
• Öppna rökglasskyddet j .<br />
• Vrid ratten k för önskad brännare <strong>till</strong> tändläget (stor låga)<br />
<strong>och</strong> tryck ned ratten.<br />
• Tänd brännaren med gaständare, tändsticka eller cigarettändare.<br />
• Håll ratten ytterligare 5-10 sekunder nedtryckt för aktivering<br />
<strong>av</strong> lågsäkringen.<br />
• Släpp ratten k <strong>och</strong> vrid den önskat läge (stor eller liten<br />
låga).<br />
• Om tändning inte lyckats, starta om från början.<br />
• För frånkoppling <strong>av</strong> gaslågan vrid <strong>till</strong>baka ratten k <strong>till</strong> „0“<br />
läget.<br />
• Stäng gasspisens gasspärrventil.<br />
1<br />
9.6 Bakugn<br />
Använd grythandskar eller grytlappar vid hantering med<br />
heta kokkärl, stekpannor <strong>och</strong> liknande föremål. Förbränningsrisk!<br />
Håll glasskyddet öppet så länge brännarna <strong>av</strong>ger värme.<br />
I annat fall finns risk för att glasskivan spricker.<br />
Lätt flambara föremål som kökshanddukar, servietter<br />
o.dyl. får inte ligga nära spisen. Brandrisk!<br />
• Ventilationsöppningarna på bakugnen får inte <strong>till</strong>slutas.<br />
• Bakugnen får kopplas på först sedan 230V eller 12Vnätström<br />
anslutits (automatisk tändning).<br />
• När bakugnen används, måste en taklucka eller ett<br />
fönster öppnas.
• Bakugnsluckan skall under tändning stå öppen.<br />
• Om tändning inte lyckats, starta om från början.<br />
• Om brännarlågan <strong>av</strong> misstag släcks, ställ ratten i nolläge<br />
<strong>och</strong> låt brännaren stå frånkopplad minst en minut; tänd<br />
sedan på nytt.<br />
• Använd inte tom bakugn (för uppvärmning <strong>av</strong> mat).<br />
• Grillen (specialutrustning) får användas högst 5 minuter.<br />
• Bakugnen får absolut inte användas för uppvärmning <strong>av</strong><br />
<strong>husbilen</strong>.<br />
Gasol 09-16<br />
Inkoppling<br />
• Slå på 12 V-strömförsörjningen med huvudströmställaren<br />
på manöverpanelen.<br />
• Öppna huvudspärrventilen på gasflaskan <strong>och</strong> gasspärrventilen<br />
„Bakugn“.<br />
• Öppna bakugnsluckan fullständigt.<br />
• Placera ugnsplåten resp. –halstret så att de inte direkt berör<br />
lågorna.<br />
• Tryck lätt ned reglaget <strong>och</strong> ställ <strong>till</strong> önskat tändläge (bakugn<br />
eller event. grill).<br />
• Tryck på reglaget. Gas strömmar <strong>till</strong> brännaren <strong>och</strong> lågan<br />
tänds automatiskt.<br />
• Håll reglaget nedtryckt några sekunder <strong>till</strong>s tändsäkringsventilen<br />
upprätthåller gasflödet.<br />
• Släpp reglaget <strong>och</strong> ställ in önskat effektsteg (endast bakugn).<br />
• Var försiktig när du stänger bakugnsluckan så att lågan<br />
inte slocknar.<br />
Frånkoppling<br />
• Ställ reglaget i nolläge. Lågan slocknar.<br />
• Stäng huvudspärrventilen på gasflaskan <strong>och</strong> gasspärrventilen<br />
„Bakugn“.
10-1<br />
Underhåll <strong>och</strong> skötsel<br />
Kapitel 10: Underhåll <strong>och</strong> skötsel<br />
10.1 Underhåll<br />
Serviceinter<strong>val</strong>ler<br />
För <strong>husbilen</strong> <strong>och</strong> dess installationer har följande serviceinter<strong>val</strong>-<br />
ler fastslagits.<br />
Ta även hänsyn <strong>till</strong> serviceinter<strong>val</strong>lerna för basfordonet<br />
Ford. 10.2 Ventilation<br />
För serviceinter<strong>val</strong>ler gäller:<br />
• Första servicen skall utföras 12 månader efter första regist-<br />
reringen hos en <strong>HOBBY</strong>-återförsäljare.<br />
• Låt därefter service utföras en gång om året hos en <strong>HOBBY</strong>-<br />
återförsäljare.<br />
• Service- <strong>och</strong> underhållsarbetena på basfordonet samt alla<br />
installerade enheter skall utföras enligt de serviceinter<strong>val</strong>ler<br />
som anges i respektive driftinstruktioner.<br />
Provningen <strong>av</strong> gasanläggningen skall <strong>av</strong> gasfackkunnig<br />
upprepas vartannat år. Provningen skall attesteras på<br />
provningsintyget enligt DVGW arbetsblad G 607 <strong>och</strong> EN<br />
1949.<br />
Husbilens ägare ansvarar för att kontroll utförs.<br />
Ersätt säkerhets-gasolregulatorn senast efter 6 år!<br />
Av säkerhetsskäl skall reservdelar alltid motsvara <strong>till</strong>verkarens<br />
uppgifter <strong>och</strong> monteras antingen hos <strong>till</strong>verkaren eller<br />
en <strong>av</strong> <strong>till</strong>verkaren anvisad verkstad. Ta kontakt med din<br />
handlare för information.<br />
En <strong>till</strong>räcklig ventilation <strong>och</strong> vädring <strong>av</strong> bodelen är absolut<br />
nödvändig bör en behaglig boendemiljö. Dessutom kan kor-<br />
rosionsskador genom kondens undvikas.<br />
Kondens bildas genom<br />
- begränsat utrymme<br />
- passagerarnas utandningsluft <strong>och</strong> transpiration<br />
- förvaring <strong>av</strong> fuktiga kläder<br />
- användning <strong>av</strong> gasolspisen<br />
För att undvika skador <strong>till</strong> följd <strong>av</strong> kondens bör utrymmet<br />
ventileras väl!
10.3 Skötsel<br />
Utvändig tvätt<br />
Husbilen bör inte tvättas mer än nödvändigt.<br />
Tvätta bilen endast på platser som är <strong>av</strong>sedda för biltvätt.<br />
Använd sparsamt med rengöringsmedel. Aggressiva medel<br />
som t.ex. fälgreningsmedel belastar vår miljö.<br />
Tvätta <strong>husbilen</strong> endast på för ändamålet <strong>av</strong>sedda<br />
tvättställen för fordon. Undvik direkt solljus <strong>och</strong> beakta<br />
miljöskyddsåtgärderna.<br />
Använd inte rengöringsmedel som innehåller lösningsmedel.<br />
För biltvätt gäller:<br />
• Spola bilen med en svag vattenstråle.<br />
• Tvätta bilen med en mjuk svamp <strong>och</strong> gängse bilschampo.<br />
Skölj svampen ofta.<br />
• Spola sedan med mycket vatten.<br />
• Torka bilen med ett sämskskinn.<br />
• Efter tvättning låt bilen stå ute <strong>till</strong>s den är helt torr.<br />
Underhåll <strong>och</strong> skötsel 10-2<br />
Torka noggrant <strong>av</strong> strålkastare <strong>och</strong> lampramarna eftersom<br />
vatten ofta samlas på dessa ställen.<br />
Högtryckstvätt<br />
Spruta inte direkt med högtrycksaggregatet på dekaler eller<br />
dekorer på utsidan. Risk finns att de lossar.<br />
Läs noga bruksanvisningen för högtrycksaggregatet innan<br />
tvättning startas. <strong>Vi</strong>d tvättning håll mellan husvagnen <strong>och</strong><br />
högtrycksmunstycket ett <strong>av</strong>stånd om minst 700 mm. Kom<br />
ihåg att vattenstrålen kommer ut med tryck ur rengöringsmunstycket.<br />
Om högtryckstvättaren hanteras på fel sätt finns<br />
risk för att skador uppstår på <strong>husbilen</strong>. Vattnets temperatur<br />
får inte överskrida 60° C. Rotera ständigt vattenstrålen under<br />
tvättning. Strålen får inte riktas direkt mot dörrspringa, fönsterspringa,<br />
akrylfönster, elektriska påbyggnadsdelar, <strong>av</strong>gasrör,<br />
kylskåpsgaller, stickanslutningar, tätningar, serviceluckor<br />
<strong>och</strong> inte heller mot takluckor. Husbilen kan skadas <strong>och</strong> risk<br />
finns för att vatten tränger in i bodelen.
10-3<br />
Underhåll <strong>och</strong> skötsel<br />
För utvändig tvättning gäller:<br />
• Lackerade ytor skall vid <strong>till</strong>fälle efter tvättning behandlas<br />
med vax. Beakta vax<strong>till</strong>verkarens bruksanvisning.<br />
För polering <strong>av</strong> ytor gäller:<br />
• I undantagsfall kan ytor som angripits <strong>av</strong> väder <strong>och</strong> vind arbetas<br />
upp med polermedel. <strong>Vi</strong> rekommenderar polerpasta<br />
utan lösningsmedel.<br />
Polera endast i specialfall <strong>och</strong> inte för ofta då risk finns<br />
för att lackets översta skick poleras bort. <strong>Vi</strong>d för frekvent<br />
polering uppstår slitage.<br />
För förorening genom tjära <strong>och</strong> kåda gäller:<br />
• Tjära <strong>och</strong> kåda samt andra organiska föroreningar kan <strong>av</strong>lägsnas<br />
med tvättnafta eller sprit.<br />
Använd inte aggressiva lösningsmedel som ester- eller<br />
ketonhaltiga produkter.<br />
För skador gäller:<br />
• Reparera skador omedelbart för att undvika ytterligare skador<br />
från korrosion. Ta hjälp <strong>av</strong> din <strong>Hobby</strong>-handlare.<br />
Takluckor, fönster <strong>och</strong> dörrar<br />
Skivor måste behandlas speciellt noga på grund <strong>av</strong> sin känslighet.<br />
För skötsel gäller:<br />
• Bestryk gummitätningarna lätt med talk.<br />
• Rengör rutor <strong>av</strong> akrylplast endast med en ren, våt svamp <strong>och</strong><br />
en mjuk trasa. <strong>Vi</strong>d torr rengöring kan rutorna få repor.<br />
Använd inte skarpa eller aggressiva tvättmedel som innehåller<br />
mjuknings- eller lösningsmedel!<br />
Inre rengöring<br />
För klädsel på stolar <strong>och</strong> dynor samt gardiner gäller:<br />
• Rengör stolklädseln med en mjuk borste eller en dammsugare.
• Kraftigt nedsmutsade dynor, dagdukar <strong>och</strong> gardiner skall<br />
lämnas in <strong>till</strong> kemtvätt. Tvätta dem inte själv.<br />
• Om möjligt rengör försiktigt med skum från fintvättmedel.<br />
För heltäckningsmattan gäller:<br />
• Rengör med dammsugare eller en borste.<br />
• Om så behövs behandla med skum eller<br />
schampo för mattor.<br />
För PVC-beläggningen gäller:<br />
Sand <strong>och</strong> damm på en PVC-beläggning, som beträds regelbundet<br />
kan skada ytan. Rengör golvet dagligen när det<br />
används med en dammsugare eller kvast.<br />
• Golvbeläggningen rengörs med rengöringsmedel för PVCgolv<br />
<strong>och</strong> rent vatten. Lägg inte <strong>till</strong>baka heltäckningsmattor<br />
på ett vått golv. Heltäckningsmattan kan då fastna i PVCgolvbeläggningen.<br />
• Använd under inga omständigheter kemeiska rengöringsmede<br />
eller stålull. Härigenom skadas PVC-beläggningen.<br />
Underhåll <strong>och</strong> skötsel<br />
För möbelytor gäller:<br />
• Rengör trämöbelytor med en fuktig trasa eller svamp.<br />
• Torka sedan med dammfri trasa.<br />
• Använd endast milda möbelvårdmedel.<br />
Använd inte skurmedel eller intensiva vårdmedel eftersom<br />
dessa kan repa ytan!<br />
För toalettrummet gäller:<br />
• Rengör med neutral flytande tvål <strong>och</strong> mjuk trasa.<br />
Använd inte skurmedel i toalettrummet!<br />
För att rengöra toaletten <strong>och</strong> vattenanläggningen <strong>och</strong> vid<br />
<strong>av</strong>kalkning <strong>av</strong> vattenanläggningen får inte ättikbaserade<br />
rengöringsmedel användas. Ättikessens kan skada packningar<br />
eller delar <strong>av</strong> anläggningen.<br />
Häll inga frätande medel i <strong>av</strong>loppsöppningarna. Häll inte<br />
kokande vatten i <strong>av</strong>loppsöppningarna. Frätande medel<br />
eller kokande vatten skadar <strong>av</strong>loppsrören <strong>och</strong> sifonen.<br />
För diskmaskinen <strong>och</strong> kokaren gäller:<br />
• Delar i rostfritt stål rengörs med vanliga i hemmet förekommande<br />
medel eller speciella skötselmedel för rostfritt stål.<br />
10-4
10-5<br />
Underhåll <strong>och</strong> skötsel<br />
Tillbehörsdelar<br />
För skötsel gäller:<br />
• Rengör plastdelar (t.ex. stötfångare, spoiler) med upp <strong>till</strong><br />
60°C varmt vatten <strong>och</strong> ett svagt hushållsrengöringsmedel.<br />
• Rengör fettiga eller oljiga ytor med sprit.<br />
• Smörj vid behov dörrgångjärn <strong>och</strong> stödben med fett.<br />
• Rengör årligen färskvattenledningar, färskvattentank <strong>och</strong><br />
gråvattentank.<br />
Använd inte skurmedel eftersom dessa kan repa ytan!<br />
Efter <strong>av</strong>slutad rengöring skall alla sprejflaskor med rengörings-<br />
<strong>och</strong> vårdmedel <strong>av</strong>lägsnas! I annat fall finns vid en<br />
temperatur över 50° C explosionsrisk!<br />
10.4 Under vintern<br />
Förberedelser<br />
Din <strong>husbilen</strong> har konstruerats för att vara villkorligt vinterduglig.<br />
För ren vintercamping rekommenderar vi att du optimerar<br />
<strong>husbilen</strong> enligt egen uppfattning. Din återförsäljare bistår<br />
gärna med råd.<br />
För förberedelserna gäller:<br />
• Kontrollera <strong>husbilen</strong> <strong>av</strong>seende lack- <strong>och</strong> rostskada. Bättra<br />
på skadorna.<br />
• Se <strong>till</strong> att vatten inte tränger in i ventilationsöppningarna<br />
eller i värmesystemet.<br />
• Skydda underredets metalldelar mot rost med ett vaxbaserat<br />
medel.<br />
• Skydda lackerade ytor på utsidan med lämpligt material.<br />
• Fyll på bränsletanken med vinterdiesel, kontrollera frostskyddet<br />
i spolvattnet <strong>och</strong> kylarvätskan.
Inför vinterförvaring<br />
Allmänt gäller:<br />
• Låt <strong>husbilen</strong> stå inomhus endast om utrymmet är torrt <strong>och</strong><br />
kan ventileras. Låt i annat fall <strong>husbilen</strong> stå ute.<br />
För inredning gäller:<br />
• Töm <strong>och</strong> rengör kylskåpet, låt kylskåpsdörren stå öppen.<br />
• Låt stuvutrymmen <strong>och</strong> skåp stå öppna.<br />
• Ställ upp dynor <strong>och</strong> madrasser så att de inte kan komma i<br />
beröring med kondens.<br />
• Om så behövs, värm upp <strong>husbilen</strong> för att undvika mögel<br />
genom kondens.<br />
• Ställ upp en <strong>av</strong>fuktningsapparat i bodelen <strong>och</strong> torka resp. byt<br />
regelbundet granulatet.<br />
• Öppna batterihuvudströmbrytaren. Montera helst ut batteriet<br />
<strong>och</strong>/eller kontrolera laddningen ca. en gång i månaden.<br />
Kompletteringsladda vid behov.<br />
• Slå ifrån 12V huvudströmställaren.<br />
För bodelens utsida <strong>och</strong> basfordonet gäller:<br />
• Konservera yttre lackytorna med ett lämpligt medel.<br />
• Skydda underredets metalldelar mot rost med ett vaxbaserat<br />
medel.<br />
Underhåll <strong>och</strong> skötsel 10-6<br />
• För att skona däcken skall <strong>husbilen</strong> pallas upp eller varannan<br />
månad förflyttas.<br />
• Lägg upp presenningar med mellanrum för att inte hindra<br />
ventilationen.<br />
• Lämna den mekaniska ventilationen öppen.<br />
• Vädra <strong>husbilen</strong> grundligt var tredje eller fjärde vecka.<br />
• Kontrollera kylsystemets frostskydd <strong>och</strong> fyll på vid behov.<br />
För behållare gäller:<br />
• Töm <strong>och</strong> rengör färskvattentanken med pump <strong>och</strong> vid behov<br />
även <strong>av</strong>tappningspluggen.<br />
• Töm <strong>och</strong> rengör gråvattentanken.<br />
• Töm <strong>och</strong> rengör toalettanken.<br />
• Töm varmvattenberedaren fullständigt. Ställ strömställare<br />
för färskvattenpumpen i manöverpanelen i läge „Från” <strong>och</strong><br />
öppna alla vattenkranar.<br />
• Stäng huvudspärrventilen på gasflaskan <strong>och</strong> alla separata<br />
gasspärrventiler. Ta bort gasflaskorna ur flaskboxen oberoende<br />
<strong>av</strong> om flaskorna är fulla eller tomma.<br />
Beakta även apparat<strong>till</strong>verkarnas användar-instruktioner.
10-7<br />
Underhåll <strong>och</strong> skötsel<br />
<strong>Vi</strong>nterdrift<br />
<strong>Vi</strong>ntertid uppstår kondens i <strong>husbilen</strong> vid låg temperatur. För att<br />
garantera en bra k<strong>val</strong>itet på rumsluften <strong>och</strong> undvika skador <strong>till</strong><br />
följd <strong>av</strong> kondens krävs en god ventilation.<br />
För vädring gäller:<br />
• Under uppvärmning <strong>av</strong> <strong>husbilen</strong> ställ värme på högsta<br />
effekt <strong>och</strong> öppna takskåp, gardiner <strong>och</strong> jalusier. Så kan en<br />
fullgod ventilation uppnås.<br />
• Lyft på morgonen upp alla dynor, ventilera stuvutrymmena<br />
<strong>och</strong> torka fuktiga ställen.<br />
Om det ändå bildas kondens på vissa ställen torkas detta<br />
helt enkelt bort.<br />
Frostskyddsåtgärder<br />
Om bodelen är <strong>till</strong>räckligt uppvärmd behöver man inte befara<br />
att färskvattentanken, vattenledningarna eller varmvattenberedaren<br />
fryser.<br />
För spillvattentanken gäller:<br />
• <strong>Vi</strong>d lägre temperaturer skall värmen slås <strong>till</strong> så att <strong>av</strong>loppsvattentanken<br />
värms upp. I förekommande fall <strong>till</strong>sätts<br />
frostskyddsmedel eller koksalt <strong>till</strong> <strong>av</strong>loppsvattnet.<br />
• Samla upp spillvattnet utanför <strong>husbilen</strong>.<br />
• Håll <strong>av</strong>loppsvattentanken öppen, så att denna inte kan<br />
frysa igen.<br />
Efter vintern<br />
För skötsel gäller<br />
• Tvätta grundligt bilens underrede <strong>och</strong> motorn. På så sätt<br />
<strong>av</strong>lägsnas korrosionsfrämjande ämnen som t.ex. vägsalt.<br />
• Genomför yttre rengöring <strong>och</strong> rengör plåtar med vanlig i<br />
handeln förekommande bilvax.<br />
• Glöm inte att ta bort kaminförlängningar, kylskåpsinklädningar<br />
<strong>och</strong> liknande.<br />
Tvätta bilen endast på platser som är <strong>av</strong>sedda för biltvätt.<br />
Använd sparsamt med rengöringsmedel. Aggressiva medel<br />
som t.ex. fälgreningsmedel belastar vår miljö.
För den yttre uppbyggnaden gäller:<br />
• Kör ut stöden för att <strong>av</strong>lasta hjul <strong>och</strong> axlar något.<br />
• Undergolvets metalldelar skyddas med ett rostskyddsmedel.<br />
• Lägg på presenningar med mellanrum så att ventilationen<br />
inte hindras.<br />
• Lämna tvångsventilationen öppen.<br />
• Husbilen skall ventileras igenom ordentligt en gång var<br />
tredje eller fjärde vecka.<br />
För behållare gäller:<br />
• Töm <strong>och</strong> rengör färskvattentanken.<br />
• Töm <strong>och</strong> rengör <strong>av</strong>loppsvattentanken.<br />
• Töm kokaren <strong>och</strong> vattenledningarna i sin helhet.<br />
Observera också anvisningarna <strong>och</strong> bruksanvisningarna<br />
från vitvaru<strong>till</strong>verkarna <strong>och</strong> <strong>till</strong>verkarna <strong>av</strong> andra inbyggda<br />
apparater.<br />
Underhåll <strong>och</strong> skötsel 10-8
11-1<br />
Avfallshantering <strong>och</strong> miljöskydd<br />
Kapitel 11: Avfallshantering <strong>och</strong><br />
miljöskydd<br />
11.1 Miljö <strong>och</strong> bilresor<br />
Miljövänlig användning<br />
Husbils- <strong>och</strong> husvagnsbilisterna har naturligtvis ett speciellt<br />
ansvar för miljön. Se <strong>till</strong> att <strong>husbilen</strong> används på ett miljövän-<br />
ligt sätt.<br />
För miljövänlig användning gäller:<br />
• För längre uppehåll i städer <strong>och</strong> tätorter hör med kommunen<br />
beträffande parkeringsplatser för husbilar.<br />
• Påverka inte lugnet <strong>och</strong> renheten i naturen.<br />
• Avfallshantera gråvatten, toatankens innehåll <strong>och</strong> <strong>av</strong>fall på<br />
korrekt sätt.<br />
• Handla föredömligt så att husbils- <strong>och</strong> husvagnsförarna inte<br />
generellt stämplas som miljösyndare.
För gråvatten gäller:<br />
• Samla gråvattnet ombord i den inbyggda gråvattentanken<br />
eller i nödfall i lämpliga behållare.<br />
• Häll aldrig ut gråvattnet ute i naturen eller i gatubrunnar.<br />
Dagvattnet renas för det mesta inte i reningsverken.<br />
• Töm gråvattentanken så ofta som möjligt, även om den inte<br />
är helt full (hygienskäl). Spola om möjligt gråvattentanken<br />
med rent vatten efter varje tömning.<br />
Töm gråvattentanken endast på godkända tömningsplatser,<br />
aldrig ute i naturen! I regel finns tömningsplatser<br />
på rastplatser längs motorvägen, campingplatser <strong>och</strong><br />
bensinstationer.<br />
Avfallshantering <strong>och</strong> miljöskydd 11-2<br />
För toatanken gäller:<br />
• Använd bara godkända saneringsmedel i toatanken.<br />
Genom att installera ett aktivt kolfilter (<strong>till</strong>behörshandel)<br />
behöver saneringsmedel ev. inte användas.<br />
Dosera saneringsmedlet mycket sparsamt. En överdosering<br />
är ingen garanti för att förhindra dålig lukt.
11-3<br />
Avfallshantering <strong>och</strong> miljöskydd<br />
Avfallshantering<br />
• Låt toatanken aldrig bli helt full. Töm senast <strong>och</strong> omedelbart<br />
när nivåindikeringen tänds.<br />
• Häll aldrig ut toatanken i gatubrunnar. Dagvattnet renas för<br />
det mesta inte i reningsverken.<br />
Töm gråvattentanken endast på godkända tömningsplatser,<br />
aldrig ute i naturen!<br />
För <strong>av</strong>fall gäller:<br />
• Källsortera <strong>och</strong> lämna återvinningsbar material <strong>till</strong> återvinningen.<br />
• Töm <strong>av</strong>fallsbehållarna så ofta som möjligt i de härför <strong>av</strong>sedda<br />
tunnorna <strong>och</strong> containrarna. På så sätt förhindras obehaglig<br />
lukt <strong>och</strong> svårhanterliga <strong>av</strong>fallsanhopningar.<br />
För rastplatser gäller:<br />
• Lämna alltid rastplatser i rent skick, även om <strong>av</strong>fallet kommer<br />
från andra.<br />
Ett skonsamt umgänge med naturen är inte bara i naturens<br />
intresse utan i alla husbils- <strong>och</strong> husvagnsägares intresse.
11.2 Skrotning <strong>av</strong> husbil<br />
När du inte längre vill använda din husbil så skall den omhän-<br />
dertas för återvinning. <strong>Vi</strong>d trycknings<strong>till</strong>fället föreskriver lagen<br />
att basfordonets <strong>till</strong>verkare ansvarar för denna återvinning.<br />
Kontakta din <strong>Hobby</strong>-handlare eller en Ford-handlare för när-<br />
mare information beträffande skrotning.<br />
Avfallshantering <strong>och</strong> miljöskydd 11-4
12-1<br />
Tekniska data<br />
Kapitel 12: Tekniska data<br />
12.1 <strong>Vi</strong>kter enligt 92/21/EEG<br />
Modell<br />
Serie<br />
<strong>Vi</strong>kt<br />
basfordon<br />
Förare<br />
Diesel<br />
[kg]<br />
Standard-<br />
utrustning<br />
Tjänstevikt Tillåten<br />
totalvikt<br />
Tillåten<br />
lastvikt<br />
Sitt-<br />
platser<br />
Beräknad<br />
passage-<br />
rarvikt<br />
Överlast-<br />
vikt<br />
Fordons-<br />
längd<br />
Personlig<br />
utrustning<br />
T 500 GFSC Van Exclusive (K) 2453 75 68 121 2717 3500 783 4 225 558 6,1 101 458<br />
T 500 GESC Van Exclusive (K) 2579 75 68 121 2843 3500 657 4 225 432 6,8 108 325<br />
T 555 FS Siesta Exclusive (X) 2534 75 68 116 2793 3500 707 4 225 482 6,0 100 382<br />
T 600 FC Siesta Exclusive (X) 2581 75 68 121 2845 3500 655 3 150 505 6,5 95 411<br />
T 600 GFLC Siesta Exclusive (X) 2596 75 68 121 2860 3500 640 4 225 415 6,5 105 311<br />
T 650 FLC Siesta Exclusive (V) 2805 75 68 121 3069 3850 781 4 225 556 7,0 110 446<br />
T 650 FLC Siesta Exclusive (V) 2805 75 68 40 2988 3500 512 4 225 287 7,0 110 177<br />
T 555 AK FS Siesta (C) 2601 75 68 116 2860 3500 640 4 225 415 5,8 98 317<br />
T 600 AK GFLC Siesta (C) 2734 75 68 121 2998 3500 502 4 225 277 6,4 104 173<br />
T 650 AK FLC Siesta (D) 2891 75 68 121 3155 3850 695 4 225 470 7,0 110 360<br />
T 650 AK FLC Siesta (D) 2891 75 68 40 3074 3500 426 4 225 201 7,0 110 91<br />
T 650 AK GFLC Siesta (D) 2920 75 68 121 3184 3850 666 4 225 441 7,0 110 331<br />
T 650 AK GFLC Siesta (D) 2920 75 68 40 3103 3500 397 4 225 172 7,0 110 62<br />
Uppgifterna hänför sig <strong>till</strong> standard husbil utan extra<strong>till</strong>behör. Uppgifterna kan <strong>av</strong>vika upp <strong>till</strong> 5%.<br />
Resterande<br />
lastvikt
12.2 Lufttryck i däck<br />
Däck Fyllnadstryck (bar) Basis<br />
Michelin XC Camping<br />
215/75 R 16 C vo: 3,5 hi: 5,5 FORD<br />
övriga däck<strong>till</strong>verkare*<br />
185/75 R 16 C vo: 4,7 hi: 3,5 FORD<br />
215/75 R 16 C vo: 3,5 hi: 4,75 FORD<br />
* Dessa däcktryck gäller endast för standarddäck <strong>av</strong> motsvarande<br />
märke (t.ex. Continental, Goodyear etc.)<br />
Tekniska data 12-2
12-3<br />
Tekniska data<br />
12.3 Tekniska data<br />
<strong>Hobby</strong> Serie Typ Basfordon Motorisering 5)<br />
Chassi Dragkrok Bältes- Sitt- t.t.<br />
Modell Standard Alternativ system platser [kg]<br />
T 500 GFSC Van Exclusive (K) H2 FORD Transit FT 350 M 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Absenkung 3958-A VP 220 4 3500<br />
T 500 GESC Van Exclusive (K) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Absenkung 3958-A VP 220 4 3500<br />
T 555 FS Siesta Exclusive (X) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden 3950-A VP 140 4 3500<br />
T 600 FC Siesta Exclusive (X) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Rahmenverl. 3950-A MSP 500 3 3500<br />
T 600 GFLC Siesta Exclusive (X) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Rahmenverl. 3950-A VP 140 4 3500<br />
T 650 FLC Siesta Exclusive (V) H3 FORD Transit FT 350 L 2.4 TDCi (85 KW) 2.4 TDCi (103 kW) Leiterrahmen + Rahmenverl. 3959-A MP 234 4 3850<br />
T 555 AK FS Siesta (C) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden 3950-A VP 140 4 3500<br />
T 600 AK GFLC Siesta (C) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Rahmenverl. 3950-A VP 140 4 3500<br />
T 650 AK FLC Siesta (D) H3 FORD Transit FT 350 L 2.4 TDCi (85 KW) 2.4 TDCi (103 kW) Leiterrahmen + Rahmenverl. 3959-A MP 234 4 3850<br />
T 650 AK GFLC Siesta (D) H3 FORD Transit FT 350 L 2.4 TDCi (85 KW) 2.4 TDCi (103 kW) Leiterrahmen + Absenkung 3959-A VP 234 4 3850<br />
alla mått i mm alla vikter i kg<br />
1) inkl. takreling, om den är standardutrustning<br />
2) utan ytterbackspegel, utan sidoblinkers<br />
3) Dragkrok är extrautrustning<br />
4) Bakkant drivningshuvud <strong>till</strong> bakkant bakvägg<br />
5) FIAT 130 Multijet: 95,5 kW (130 PS); 160 Multijet Power: 115,5 kW (157 PS) - IVECO 3.0 HPI 107 kW (146 PS); 3.0 HPT 130 kW (176 PS)
<strong>Hobby</strong> <strong>till</strong>åtet axeltryck <strong>till</strong>åtet axeltryck Släpvagnsv. Släpvagnsv. max. tot. Påbyggnad Total- Höjd Bredd Spår Spår Hjul- ÖF ÖB<br />
Modell fram bak obromsat 3)<br />
bromsat 3)<br />
dragvikt längd 4)<br />
1)<br />
längd<br />
1) 2)<br />
fram bak bas<br />
1)<br />
T 500 GFSC 1750 2250 750 1000 4500 3705 6050 2710 2180 1757 1718 3300 933 1817<br />
T 500 GESC 1750 2250 750 1000 4500 4397 6750 2710 2180 1757 1718 3750 933 2067<br />
T 555 FS 1750 2250 750 1000 4500 3629 5998 2830 2360 1757 1718 3750 933 1315<br />
T 600 FC 1750 2250 750 1000 4500 4083 6452 2830 2360 1757 1718 3750 933 1769<br />
T 600 GFLC 1750 2250 750 1000 4500 4083 6452 2830 2360 1757 1718 3750 933 1769<br />
T 650 FLC 1750 2600 750 2000 5850 4586 7028 2845 2360 1737 1642 3954 933 2141<br />
T 555 AK FS 1750 2250 750 1000 4500 3466 5842 2940 2286 1757 1718 3750 933 1159<br />
T 600 AK GFLC 1750 2250 750 1000 4500 4031 6407 2940 2286 1757 1718 3750 933 1724<br />
T 650 AK FLC 1750 2600 750 2000 5850 4547 6996 2940 2286 1737 1642 3954 933 2109<br />
T 650 AK GFLC 1750 2600 750 2000 5850 4547 6996 2940 2286 1737 1642 3954 933 2109<br />
Tekniska data 12-4
12-5<br />
Tekniska data<br />
Pålastning <strong>och</strong> <strong>av</strong>lastning husbilar<br />
<strong>Hobby</strong> Serie Typ Basfordon Motorisering 5)<br />
Chassi Dragkrok Bältes- Sitt- t.t.<br />
Modell Standard Alternativ system platser [kg]<br />
T 500 GFSC Van Exclusive (K) H2 FORD Transit FT 350 M 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Absenkung 3958-A VP 220 4 3850<br />
T 500 GESC Van Exclusive (K) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Absenkung 3958-A VP 220 4 3850<br />
T 555 FS Siesta Exclusive (X) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden 3950-A VP 140 4 3850<br />
T 600 FC Siesta Exclusive (X) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Rahmenverl. 3950-A MSP 500 3 3850<br />
T 600 GFLC Siesta Exclusive (X) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Rahmenverl. 3950-A VP 140 4 3850<br />
T 650 FLC Siesta Exclusive (V) H3 FORD Transit FT 350 L 2.4 TDCi (85 KW) 2.4 TDCi (103 kW) Leiterrahmen + Rahmenverl. 3959-A MP 234 4 3500<br />
T 555 AK FS Siesta (C) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden 3950-A VP 140 4 3850<br />
T 600 AK GFLC Siesta (C) H2 FORD Transit FT 350 L 2.2 TDCi (81 kW) 2.2 TDCi (103 kW) Flachboden + Rahmenverl. 3950-A VP 140 4 3850<br />
T 650 AK FLC Siesta (D) H3 FORD Transit FT 350 L 2.4 TDCi (85 KW) 2.4 TDCi (103 kW) Leiterrahmen + Rahmenverl. 3959-A MP 234 4 3500<br />
T 650 AK GFLC Siesta (D) H3 FORD Transit FT 350 L 2.4 TDCi (85 KW) 2.4 TDCi (103 kW) Leiterrahmen + Absenkung 3959-A VP 234 4 3500<br />
alla mått i mm alla vikter i kg A - Pålastning Ducato Maxi chassi Pålastning Goldschmitt Zusatzluftfeder<br />
C – Ingen pålastning möjlig från fabriken Avlastning auf 3500 kg<br />
1) inkl. takreling, om den är standardutrustning 2) utan ytterbackspegel, utan sidoblinkers<br />
3) Dragkrok är extrautrustning 4) Bakkant drivningshuvud <strong>till</strong> bakkant bakvägg<br />
5) FIAT 130 Multijet: 95,5 kW (130 PS); 160 Multijet Power: 115,5 kW (157 PS) - IVECO 3.0 HPI 107 kW (146 PS); 3.0 HPT 130 kW (176 PS)
<strong>Hobby</strong><br />
Modell<br />
<strong>till</strong>åtet<br />
axeltryck<br />
fram<br />
<strong>till</strong>åtet<br />
axeltryck<br />
bak<br />
Släpvagnsv.<br />
obromsat. 3)<br />
Släpvagnsv.<br />
bromsat 3)<br />
max. tot.<br />
dragvikt<br />
Påbyggnad<br />
längd 4)<br />
Totallängd<br />
1)<br />
Höjd<br />
1)<br />
Bredd<br />
2)<br />
Spår<br />
fram<br />
Spår<br />
bak<br />
Hjulbas ÖF ÖB<br />
1)<br />
T 500 GFSC 1750 2250 750 1000 4500 3705 6050 2710 2180 1757 1718 3300 933 1817<br />
T 500 GESC 1750 2250 750 1000 4500 4397 6750 2710 2180 1757 1718 3750 933 2067<br />
T 555 FS 1750 2250 750 1000 4500 3632 6001 2830 2360 1757 1718 3750 933 1318<br />
T 600 FC 1750 2250 750 1000 4500 4083 6452 2830 2360 1757 1718 3750 933 1769<br />
T 600 GFLC 1750 2250 750 1000 4500 4083 6452 2830 2360 1757 1718 3750 933 1769<br />
T 650 FLC 1750 2600 750 2000 5500 4586 7028 2845 2360 1737 1642 3954 933 2141<br />
T 555 AK FS 1750 2250 750 1000 4500 3466 5842 2940 2286 1757 1718 3750 933 1159<br />
T 600 AK GFLC 1750 2250 750 1000 4500 4031 6407 2940 2286 1757 1718 3750 933 1724<br />
T 650 AK FLC 1750 2600 750 2000 5500 4547 6996 2940 2286 1737 1642 3954 933 2109<br />
T 650 AK GFLC 1750 2600 750 2000 5500 4547 6996 2940 2286 1737 1642 3954 933 2109<br />
Tekniska data 12-6
12-7<br />
Tekniska data<br />
12.4 Däck <strong>och</strong> fälgar för bashusbilar<br />
<strong>Hobby</strong><br />
Modell<br />
Serie<br />
Tillåten<br />
<strong>till</strong>. axeltryck<br />
totalvikt<br />
fram<br />
[kg]<br />
<strong>till</strong>. axeltryck<br />
bak<br />
Basutförande med stålfälgar Basutförande med LM-fälgar<br />
Däckdimensioner<br />
Hjulinfästning*<br />
Stålfälgar<br />
Däckdimensioner<br />
Hjulinfästning*<br />
LM-fälgar Fälgbeteckning<br />
T 500 GFSC Van Exclusive (K) 3500 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 500 GESC Van Exclusive (K) 3500 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 555 FS Siesta Exclusive (X) 3500 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 600 FC Siesta Exclusive (X) 3500 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 600 GFLC Siesta Exclusive (X) 3500 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 650 FLC Siesta Exclusive (V) 3850 1750 2600 185/75 R 16 C 6 / 139 / 178 5 J x 16, ET 107 --- --- --- ---<br />
T 555 AK FS Siesta (C) 3500 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 600 AK GFLC Siesta (C) 3500 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 650 AK FLC Siesta (D) 3850 1750 2600 185/75 R 16 C 6 / 139 / 178 5 J x 16, ET 107 --- --- --- ---<br />
T 650 AK GFLC Siesta (D) 3850 1750 2600 185/75 R 16 C 6 / 139 / 178 5 J x 16, ET 107 --- --- --- ---<br />
* Antal hjulskruvar/mittcentrering/hålkrets<br />
Alternativt för 16” fälg CWC65640 kan även Borbet aluminiumfälg CG 65650 med samma mått användas.
Däck <strong>och</strong> fälgar för upplastade husbilar<br />
<strong>Hobby</strong><br />
Modell<br />
Serie<br />
Tillåten<br />
totalvikt<br />
[kg]<br />
<strong>till</strong>. axeltryck<br />
fram<br />
<strong>till</strong>. axeltryck<br />
bak<br />
Basutförande med stålfälgar Basutförande med LM-fälgar<br />
Däckdimensioner<br />
Hjulinfästning*<br />
Stålfälgar<br />
Däckdimensioner<br />
Hjulinfästning*<br />
Tekniska data 12-8<br />
LM-fälgar Fälgbeteckning<br />
T 500 GFSC Van Exclusive (K) 3850 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 500 GESC Van Exclusive (K) 3850 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 555 FS Siesta Exclusive (X) 3850 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 600 FC Siesta Exclusive (X) 3850 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 600 GFLC Siesta Exclusive (X) 3850 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 650 FLC Siesta Exclusive (V) --- --- --- --- --- --- --- --- --- ---<br />
T 555 AK FS Siesta (C) 3850 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 600 AK GFLC Siesta (C) 3850 1750 2250 215/75 R 16 C 5 / 65 / 160 5½ J x 16, ET 56 215/75 R 16 C 5 / 65 / 160 6½ J x 16, ET 60 CWC65640<br />
T 650 AK FLC Siesta (D) --- --- --- --- --- --- --- --- --- ---<br />
T 650 AK GFLC Siesta (D) --- --- --- --- --- --- --- --- --- ---<br />
* Antal hjulskruvar/mittcentrering/hålkrets<br />
Alternativt för 16” fälg CWC65640 kan även Borbet aluminiumfälg CG 65650 med samma mått användas.
12-9<br />
Tekniska data<br />
12.5 Tillbehörsvikter<br />
Objekt <strong>Vi</strong>kt [kg]<br />
Aluminiumfälgar 16“ (4 st) 0,0<br />
Backningsvideosystem med plattskärm 2,0<br />
Bakugn SMEV M.3111 FGT INOX 16,0<br />
Belyst klädstång 0,5<br />
Blaupunkt mobil n<strong>av</strong>igering med backningskamera 4,0<br />
CD-Radio 2,0<br />
Cykelställ för 2 cyklar (Ford) 8,0<br />
Cykelställ för 3 cyklar (Ford) 8,3<br />
DVB-T receiver (Radix DT 2000 TM) 1,5<br />
DVD-n<strong>av</strong>igations-backningsvideosystem Kenwood 3,3<br />
Elektrisk ytterbackspegel 0,5<br />
Extra högtaglare i bodelen 2,0<br />
Extra vägguttag 12 V 0,5<br />
Extra vägguttag 230 V 0,5<br />
Ford CL + fjärrkontroll 3,0<br />
Ford klimatanläggning 21,0<br />
Ford KOMFORT-paket Siesta T 650 … 61,0<br />
Ford KOMFORT-paket Van <strong>och</strong> Siesta <strong>till</strong> T 600 … 43,0<br />
Förtältslampa (Dometic) 0,5<br />
Froli komfortsängsystem 2,7<br />
Gasnivåindikering Gim Plus 1,0<br />
Gasuttag på utsidan 1,0<br />
Gelbatteri 2 st 110 Ah i st.f.. 80 Ah 41,0<br />
Gelbatteri 80 Ah (extra) 28,0<br />
Goldschmitt extra luftfjäder 12,0<br />
Heltäckande matta för bodelen 6,0<br />
Heltäckande matta för förarhytten 2,0<br />
Hjulkapslar 16“ för 2 axlad 3,5<br />
Objekt <strong>Vi</strong>kt [kg]<br />
<strong>Hobby</strong> ALL INCLUSIVE-paket Siesta T 650 … 49,5<br />
<strong>Hobby</strong> ALL INCLUSIVE-paket Siesta <strong>till</strong> T 600 … 48,5<br />
<strong>Hobby</strong> ALL INCLUSIVE-paket Van 62,5<br />
<strong>Hobby</strong> ALL INCLUSIVE-paket Van Exclusive 78,5<br />
Indirekt belysning i taket 1,0<br />
Indirekt belysning på väggen (MSG) 1,0<br />
Insektskydd för entrédörr 3,5<br />
Instrumentpanel i ädelträrotsutförande 0,5<br />
Isoleringsmattor för förarhytten 2,0<br />
Klimatanläggning Dometic B2200 34,0<br />
Kylskåp/bakugn TecTower i st.f. standardkylskåp 12,0<br />
Köksfläkt 3,0<br />
LCD TV utdrag 3,0<br />
Motorcykelskena för garaget 7,5<br />
Motorcykelställ Ligero Alu 29,0<br />
Motorinstallation 2.2 TDCi (130 / 140 hk) i st.f. 2.2 TDCI (110 hk) 2,0<br />
Parkeringshjälpsystem 2,0<br />
Remifront hyttmörkläggning (gardin) 3,5<br />
SAT-receiver analog eller digital 2,0<br />
Skinngrupp 12,0<br />
Släpvagnsanordning för FORD VAN 20,0<br />
Släpvagnskoppling för FORD T 22,0<br />
Släpvagnskoppling för FORD T bakhjulsdriven 25,0<br />
Solanläggning med 2 moduler à 55 W 7,0<br />
Solmarkis fullt inbyggd, 300 x 250 39,0<br />
Solmarkis fullt inbyggd, 350 x 250 43,0<br />
Solmarkis Omnistor, 300 x 250 cm 23,0<br />
Solmarkis Omnistor, 350 x 250 cm 27,0
Objekt <strong>Vi</strong>kt [kg]<br />
Solmarkis Omnistor, 400 x 250 cm 31,0<br />
Solmarkis Omnistor, 450 x 275 cm 42,0<br />
Sophink resp. anordning för upphängning <strong>av</strong> påse 1,0<br />
Stänkskydd, bak eller fram 2,0<br />
Stöd bak „Quicklift 330/380“ för T 650 9,0<br />
Stöd bak „Quicklift easy“ för Van 7,0<br />
Sängöverkast 1,5<br />
Sätesöverdrag för förar- <strong>och</strong> passagerarstol 2,3<br />
Takfönster förarhytt 5,9<br />
Taklucka Midi-Heki 700 x 500 i st.f.. Mini-Heki 400 x 400 4,5<br />
Takreling FORD extra tr<strong>av</strong>ers 1,6<br />
Takreling Ford Van 3,0<br />
Takreling <strong>och</strong> bakvagnsstege Siesta 18,0<br />
TELECO Sat-enhet Magicsat 65 cm 16,0<br />
TELECO Sat-enhet Magicsat 85 cm 18,0<br />
Teleskopstege inkl. hållare 12,0<br />
Tempomat WAECO för FORD 1,5<br />
Truma värme 6E i st.f. Combi 6 1,1<br />
Truma värme Combi 6E i st.f. Combi 4 1,14<br />
Uppvärmd spillvattentank (frostvakt + gummipip) 0,5<br />
Utedusch 0,5<br />
Varningsdon för narkosgas 1,0<br />
<strong>Vi</strong>nterskydd för kylskåpsgaller 0,5<br />
Tekniska data 12-10
I-1<br />
Index<br />
Index<br />
A<br />
Alkover 06-13<br />
Användning <strong>av</strong> spis 09-12<br />
Avgas 09-2<br />
Avlastning 03-3<br />
B<br />
Backning 02-6<br />
Backningskamera 07-11<br />
Bagagerumslucka 05-9<br />
Bakgarage 02-6<br />
Bilbesiktning 02-2<br />
Bilnycklar 05-7<br />
Bodelsbatteri 07-11<br />
batteribyte 07-12<br />
egenskaper 07-11<br />
placering 07-11<br />
Bodelsbatteri 07-12<br />
Bord 06-6<br />
Brandskydd 02-1<br />
Bromsar 02-6, 04-8<br />
C<br />
Chassi 03-1<br />
Cykelställ 05-13<br />
D<br />
Dag- <strong>och</strong> nattläge<br />
översikt 06-21<br />
Djupurladdningsskydd 07-9<br />
Driftstörning 07-12<br />
Däck 04-1<br />
Dörrar <strong>och</strong> luckor inne 06-1<br />
Dörrar<br />
öppna <strong>och</strong> stänga 05-7, 06-1<br />
Dynritningar 06-9<br />
E<br />
Ekonomisk körning 02-7<br />
Elinstallationer<br />
säkerhetsanvisningar 07-1<br />
Elsystem<br />
säkringar 07-12<br />
Elsystemets säkringar<br />
12V-kretsar 07-12<br />
Energi, spara 02-10<br />
Entrédörr 05-7<br />
F<br />
Fläktventilation 05-5<br />
Fotsteg 03-5<br />
Fälgar 04-3<br />
Färskvattentank 08-2<br />
tömning 08-2<br />
Fönster 06-14<br />
Förbandslåda 02-8<br />
Förbereda bilen 02-3<br />
Förbrukare omkoppling 02-10<br />
Fördelningsmodul 07-11<br />
Frostskyddsåtgärder 10-7<br />
Frysfack 09-13<br />
G<br />
Gas 09-1<br />
Gasanläggning<br />
<strong>av</strong>gas 09-2<br />
spärrventiler <strong>och</strong> ventiler 09-5<br />
påbyggnader <strong>och</strong> ändringar<br />
09-1<br />
provning 09-1<br />
regulatorer <strong>och</strong> ventiler 09-2<br />
Gasanslutning på utsidan 05-10<br />
Gasflaskbox 09-3<br />
Gasförsörjning 09-3<br />
Gasspis 09-12<br />
användning 09-13<br />
idrifttagning 09-12<br />
Grundutrustning 03-1<br />
H<br />
Hängbord 06-7<br />
Hjulbyte 04-7<br />
Husbilssäkring 02-9<br />
I<br />
Indikeringselement 07-3<br />
Insektsskyddsrullgardin 06-14<br />
K<br />
Kojer 06-13<br />
Kondens 10-1<br />
Kontroll <strong>av</strong> gassystem 09-1<br />
Kurvkörning 02-7<br />
Kylskåp 09-10<br />
230V-drift 09-11<br />
12V-drift 09-10<br />
driftsätt 09-10<br />
dörrlåsning 09-11<br />
gasdrift 09-11<br />
luftförsörjning 05-5<br />
vintertid 05-5<br />
Kådföroreningar 10-3<br />
Körning 02-7<br />
backning 02-6<br />
däckskonande 04-1<br />
i kurvor 02-7<br />
L<br />
Laddare<br />
placering 07-9<br />
Laddning 07-9<br />
apparatskydd 07-10<br />
djupurladdningsskydd 07-9<br />
med motorn igång 07-10<br />
Last 03-3<br />
Lastning 02-5<br />
takreling 05-12<br />
Lastställ 05-13<br />
Luckor<br />
öppna <strong>och</strong> stänga 06-1<br />
Lufttryck i däck 04-2<br />
Lufttrycksuppgifter 12-2<br />
M<br />
Manöverpanel 07-1<br />
Markis 05-14<br />
Massa i körklart skick 03-1<br />
Media-ö 06-5
Miljö 11-1<br />
<strong>av</strong>fall 11-3<br />
<strong>av</strong>fallshantering 11-3<br />
exkrementer 11-2<br />
rastplatser 11-3<br />
spillvatten 11-2<br />
Miljöskydd 11-1<br />
Möbeldörrar 06-2<br />
Möbelytor<br />
skötsel 10-4<br />
Mobil n<strong>av</strong>igering 07-12<br />
Mönsterdjup 04-2<br />
Motorcykelhållare (=lasthållare)<br />
05-13<br />
N<br />
Nackstöd<br />
inställning i höjdled 06-15<br />
Nätanslutning 07-7<br />
N<strong>av</strong>igering 07-12<br />
Nödfallsutrustning 02-8<br />
förbandslåda 02-8<br />
varningstriangel 02-9<br />
O<br />
Ombyggnad L-sittgrupp 06-21<br />
Överloppsventil färskvattentank<br />
08-2<br />
P<br />
Påbyggnadsenheter 03-8<br />
Pelarbord 06-6<br />
R<br />
Rangering 02-6<br />
Registrering 02-2<br />
S<br />
Service<br />
bromssystem 04-8<br />
Serviceinter<strong>val</strong>ler 10-1<br />
Serviceluckor 05-1<br />
Sittplatser<br />
översikt 06-17<br />
Skötsel 10-2<br />
fönster <strong>och</strong> dörrar 10-3<br />
heltäckande matta 10-4<br />
möbelytor 10-4<br />
PVC-beläggning 10-4<br />
sätesklädsel, gardiner 10-3<br />
<strong>till</strong>behör 10-4<br />
toalettrum 10-4<br />
Slid för <strong>av</strong>loppsvattentank 08-3<br />
Solskyddsjalusi 06-9<br />
kombination <strong>av</strong> jalusier 06-9<br />
inställning 06-9<br />
Spillvattentank 08-2<br />
tömning 08-2<br />
Stolar<br />
i bodel 06-15<br />
Strömförsörjning 07-7<br />
Strömförsörjningsenhet 07-9<br />
Stödben 03-4<br />
Säkerhetsbälte<br />
i bodel 06-16<br />
Sängbäddning<br />
höjdinställbart bord 06-7<br />
T<br />
Taklast 02-6<br />
Takluckor 06-12<br />
Takreling 05-12<br />
Tanklock 05-11<br />
Tankluckor 05-1<br />
Tankning 02-7<br />
Teknsikt <strong>till</strong>åten total massa 03-1<br />
Tilläggsluftfjädring 03-6<br />
Tillbehör<br />
skötsel 10-4<br />
Tjärföroreningar 10-3<br />
Toalett<br />
användning 08-5<br />
tömning <strong>av</strong> kassett 08-6<br />
Toalettlucka 05-10<br />
Toalettrum<br />
skötsel 10-4<br />
Trafikidentifiering 07-13<br />
Tvångsvädring 05-5<br />
TV-hållare 06-5<br />
U<br />
Underläggskilar 02-9<br />
Uppställningsplats 02-9<br />
Utedusch<br />
vattenanslutning 08-7<br />
Utställbart fönster 06-9<br />
Utvändig rengöring 10-2<br />
polering 10-3<br />
vaxning 10-3<br />
Index I-2<br />
V<br />
Vagnslyft 02-8<br />
Varmvattenberedning 08-3, 09-5<br />
Varmvattenförsörjning<br />
funktion 08-3<br />
Varningstriangel 02-9<br />
Vattenanslutning utedusch 08-7<br />
Vattenpåfyllningsrör 05-11<br />
Vattenspoltoalett 08-4<br />
Ventilationsgaller 05-6<br />
Ventiler 09-2<br />
<strong>Vi</strong>kter för <strong>till</strong>behör 12-5<br />
<strong>Vi</strong>nterduglig 10-5<br />
bodelens yttre <strong>och</strong> basfordon<br />
10-5<br />
behållare 10-6<br />
inredning 10-5<br />
<strong>Vi</strong>ntertid 10-6<br />
ventilation 10-5<br />
frostskyddsåtgärder 10-5<br />
Vädring 10-1<br />
Vägguttag på utsidan 07-8<br />
Värme<br />
frånkoppling 09-9<br />
drift 09-5<br />
placering <strong>av</strong> manöverpanel<br />
09-5
B-1<br />
Bilaga<br />
<strong>Vi</strong>ktberäkning för <strong>Hobby</strong>-husbilar<br />
Här kan du ta fram en viktförteckning för din husbil utgående från de viktuppgifter som lämnas i instruktionsboken. Beräkningen<br />
skall principiellt ge en positiv <strong>till</strong>åten belastning för att uppfylla aktuella lagkr<strong>av</strong>.<br />
För beräkning <strong>av</strong> <strong>till</strong>åten belastning skall ”tjänstevikten (driftfärdigt skick)”, „beräknad passagerarvikt“, samtliga<br />
”<strong>till</strong>äggsutrustningar” samt ”personlig utrustning” subtraheras från ”<strong>till</strong>åten totalvikt”. Skriv in data för din husbil i den följande<br />
tabellen.<br />
<strong>Hobby</strong>-Wohnwagenwerk<br />
Ing. Harald Striewski GmbH
Modell:<br />
Teknisk <strong>till</strong>åten totalvikt:<br />
Tjänstevikt (inkl. gasol, vatten, elektricitet, förare <strong>och</strong> bränsle):<br />
Beräknad passagerarvikt (antal sitplatser [utöver förare] x 75 kg:<br />
Tilläggsutrustning:<br />
1.) -<br />
2.) -<br />
3.) -<br />
4.) -<br />
5.) -<br />
6.) -<br />
7.) -<br />
8.) -<br />
9.) -<br />
10.) -<br />
11.) -<br />
12.) -<br />
13.) -<br />
14.) -<br />
15.) -<br />
Personlig utrustning = (10 x N) + (10 x L):<br />
N - antal antecknade sittplatser (inklusive förare)<br />
L - fordonets längd i meter<br />
Husbilens <strong>till</strong>åtna totalvikt får aldrig överskridas!<br />
Resterande lastvikt:<br />
-<br />
-<br />
-<br />
Bilaga B-2
