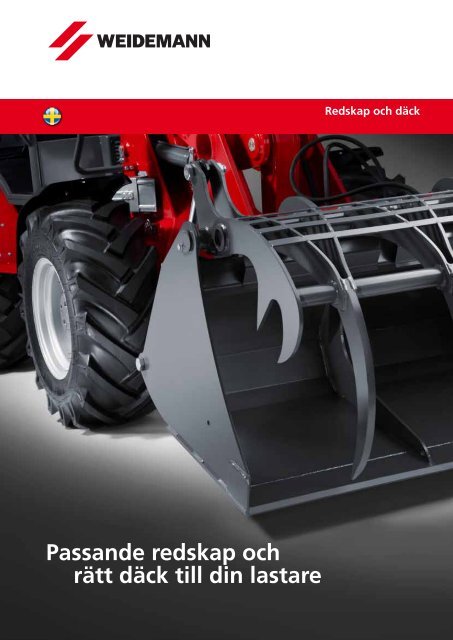

Passande redskap och<br />
rätt däck till din lastare<br />
Redskap och däck
2<br />
Tillbehör och redskap<br />
Det optimala redskapet för varje arbetsuppgift<br />
Vare sig det gäller jordbruket, trädgårds och landskapsarbete,<br />
byggnadsbranschen, industrin eller offentliga anläggningar<br />
och kommuner – varje bransch har sina egna behov och förutsättningar<br />
i arbetet. Därför har <strong>Weidemann</strong>s tillbehörsprogram<br />
motsvarande mångfald och erbjuder optimala lösningar för<br />
varje speciell arbetsuppgift. Ni kan komplettera och utöka möjligheterna<br />
för er Hoftrac®, hjullastare och teleskoplastare helt<br />
efter egna önskemål med vårt genomtänkta redskapsutbud.<br />
Vårt 4punktssnabbväxlingssystem garanterar inte bara rationell<br />
och exakt tillkoppling av enskilda redskap utan ger även<br />
en fast och absolut vridstyv anslutning – som om redskapet var<br />
en integrerad del av maskinen. Precis som för själva lastarna<br />
lägger vi även största vikt på kvalitet och lång hållbarhet för<br />
redskapen.<br />
3
Människa, maskin, redskap –<br />
Ett perfekt samspel<br />
Det perfekta samspelet mellan människa, maskin och redskap är grundprincipen för alla innovationer hos<br />
<strong>Weidemann</strong>. Därmed drar du nytta av utvecklade lösningar, som är optimalt avstämda för dig och dina arbetsuppgifter<br />
– och som samtidigt är bekväma, säkra och ekonomiska.<br />
Effektivt arbete börjar hos maskinskötaren<br />
Vi vill att du ska kunna utföra ditt arbete effektivt. Därför är<br />
det standard hos <strong>Weidemann</strong> att styrning av maskin och<br />
redskap är perfekt avstämda med varandra. Grunden för<br />
detta skapas av den ergonomiskt utformade arbetsplatsen<br />
med stort benutrymme, översiktligt ordnade instrument och<br />
ett ställbart förarsäte. Härifrån styr du med en hand bekvämt<br />
och precist alla viktiga funktioner, som körriktning och lastare,<br />
med hjälp av multifunktionsspaken. Det gör det möjligt att<br />
alltid arbeta avslappnat och koncentrerat utan att bli utmattad.<br />
Stora kraftreserver och höga skjuvkrafter<br />
Vi vill att kraften skall räcka till i ditt dagliga arbete. Med<br />
motoreffekter från 18 till 88 kW erbjuder <strong>Weidemann</strong> alltid<br />
rätt maskin med tillräckliga kraftreserver för dina krav och öns<br />
kemål. Genom det optimala förhållandet mellan dragkraft och<br />
motoreffekt arbetar du flexibelt med bästa möjliga<br />
bränsleekonomi. Samtidigt möjliggör vår lastare även effektiv användning av kraftkrävande<br />
redskap, utan att förlora kördynamiken. Den tillkopplingsbara 100 % differentialspärren<br />
garanterar vid behov maximalt fäste och dragkraft i normal körning är den frånkopplad, vilket<br />
skonar axlarna, däcken och underlaget du kör på.<br />
Sopa<br />
Lasta<br />
Ströa<br />
Röjning<br />
Skörda<br />
Stapla<br />
Transportera<br />
Rengöra<br />
4 5<br />
Fodra<br />
Borra<br />
Gräva<br />
Lyfta upp<br />
och mycket mera.<br />
Flexibilitet genom enkelt redskapsbyte<br />
<strong>Weidemann</strong> har som standard utrustat lastarna med<br />
hydraulisk redskapslåsning. Utan att lämna förarsätet byter<br />
du redskap och klarar de mest varierande uppgifter i en<br />
handvändning. Den hydrauliska anslutningen för drivna<br />
redskap kopplas snabbt till eller från vid byte av redskap.<br />
Utmärkt runtomsikt<br />
På våra lastare lägger vi stor vikt vid överskådlighet.<br />
Därför finner du på varje <strong>Weidemann</strong> en arbetsplats<br />
från vilken du har god uppsikt över redskapet och<br />
omgivningen.<br />
Lättmanövrerad<br />
Särskilt i trånga utrymmen visar sig lastarens smidighet.<br />
Genom midjestyrningen uppnår våra lastare förvånansvärt<br />
små vändradier. Därmed manövrerar du ytterst exakt,<br />
skonsamt och säkertt i alla situationer.
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Lättmaterialskopa, kantig<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
6 7<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
800 0,20 • - - - - - - - - - - - - - - - - - - - -<br />
870 0,25 • - - - - - - - - - - - - - - - - - - - -<br />
920 0,48 • • - - - - - - - - - - - - - - - - - -<br />
980 0,51 • • - - - - - - - - - - - - - - - - - -<br />
1050 0,54 • • • • - - - - - - - - - - - - - -<br />
1200 0,61 • • • • - - - - - - - - - - - - - -<br />
1400 0,72 - - • • • - - - - - - - - - - - - - -<br />
1500 0,77 - - • • • • • - - - - - - - - - -<br />
1600 0,82 - - - - • • • • - - - - - - - - - -<br />
1800 0,90 - - - - • • • • - - - - - - - - - -<br />
2000 1,03 - - - - • • • • - - - - - - - - - -<br />
Lättmaterialskopa, rundad<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1600 0,64 - 0,80 - - - - - - - - • • • • - - - - - -<br />
1700 0,67 - 0,85 - - - - - - - - • • • • - - - - - -<br />
1800 0,72 - 1,47 - - - - - - - - • • • • • • - -<br />
1900 0,75 - 1,56 - - - - - - - - • • • • • • •<br />
2000 1,03 - 1,64 - - - - - - - - • • • • • • •<br />
2100 1,05 - 1,71 - - - - - - - - - - - - • • • • •<br />
2200 1,10 - 1,79 - - - - - - - - - - - - • • • • •<br />
2400 1,20 - 1,94 - - - - - - - - - - - - • • • • •<br />
2500 1,25 - 2,00 - - - - - - - - - - - - • • • • •<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX
8<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Jordskopa, liten<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
920 0,23 • • - - - - - - - - - - - - - - - - - -<br />
980 0,25 • • - - - - - - - - - - - - - - - - - -<br />
1050 0,26 • • • • - - - - - - - - - - - - - -<br />
1080 0,27 • • • • - - - - - - - - - - - - - -<br />
1150 0,28 - - • • • - - - - - - - - - - - - - -<br />
1250 0,31 - - • • • - - - - - - - - - - - - - -<br />
1350 0,34 - - - - • • - - - - - - - - - - - - - -<br />
1500 0,40 - - - - • • • • - - - - - - - - - -<br />
Jordskopa, stor<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1500 0,44 - - - - - - - - • • - - - - - - - - - -<br />
1700 0,50 - - - - - - - - - - - - • • - - - - - -<br />
1800 0,71 - 1,00 - - - - - - - - - - - - • • - - • •<br />
1900 0,74 - 1,06 - - - - - - - - - - - - • • - - • •<br />
2000 1,15 - - - - - - - - - - - - - - - - • - - - -<br />
Universalskopa med bottenöppning / klämfunktion<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Cylinder Anslutningar 1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1150 2 (*1) - - - - - - - - - - • - - - - - - - - - -<br />
1250 2 (*1) - - - - - - - - - - • - - - - - - - - - -<br />
1400 2 (*1) - - - - - - - - - - • - - - - - - - - - -<br />
1650 2 (*1) - - - - - - - - - - • - - - - - - - - - -<br />
1900 2 (*1) - - - - - - - - - - • - - - - - - - - - -<br />
2000 2 (*1) - - - - - - - - - - • - - - - - - - - - -<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
9
10<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Gödselgrep<br />
Bredd<br />
(mm)<br />
Tänder Tandlängd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
870 5 800 - - 100 • • - - - - - - - - - - - - - - - - - -<br />
930 6 800 - - 115 • • • - - - - - - - - - - - - - - - -<br />
1100 7 800 - - 130 - - • • • - - - - - - - - - - - - - -<br />
1200 8 800 - - 140 - - - - • • - - - - - - - - - - - - - -<br />
1500 9 800 - - 190 - - - - - - - - • • • • - - - - - -<br />
1700 11 800 - - 205 - - - - - - - - - - - - • • • • •<br />
Krokodilgrep, liten<br />
Bredd<br />
(mm)<br />
Cylindrar Tänder Tandlängd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
790 1 5 600 (*1) 150 • - - - - - - - - - - - - - - - - - - - -<br />
860 1 5 600 (*1) 165 • - - - - - - - - - - - - - - - - - - - -<br />
870 1 5 800 (*1) 170 • • • - - - - - - - - - - - - - - - -<br />
930 1 6 800 (*1) 185 • • • - - - - - - - - - - - - - - - -<br />
Krokodilgrep, stor<br />
Bredd<br />
(mm)<br />
Cylindrar Tänder Tandlängd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1100 2 7 800 (*1) 225 - - - - • • - - - - - - - - - - - - - -<br />
1300 2 8 800 (*1) 235 - - - - • • • • - - - - - - - - - -<br />
1500 2 9 800 (*1) 270 - - - - - - - - • • • • - - - - - -<br />
1700 2 11 800 (*1) 320 - - - - - - - - - - - - • • • • •<br />
1900 2 13 800 (*1) 330 - - - - - - - - - - - - • • • • •<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
11
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Gripskopa<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Cylindrar Anslutningar Vikt<br />
(kg)<br />
12 13<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1350 0,75 2 (*1) 393 - - • • • - - - - - - - - - - - - - -<br />
1650 0,90 2 (*1) 478 - - - - - - - - • • • • - - - - - -<br />
1800 1,00 2 (*1) 512 - - - - - - - - - - - - • • • • •<br />
2000 1,10 2 (*1) 550 - - - - - - - - - - - - - - - - • • •<br />
Ensilageuttagare<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Cylindrar Tänder Tandlängd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
940 0,60 2 8 800 (*1) 450 - - • • • - - - - - - - - - - - - - -<br />
1150 0,73 2 9 800 (*1) 495 - - • • • - - - - - - - - - - - - - -<br />
1360 0,87 2 11 800 (*1) 540 - - - - • • • • - - - - - - - - - -<br />
1570 1,00 2 12 800 (*1) 705 - - - - - - - - • • • • - - - - - -<br />
1780 1,13 3 14 800 (*1) 910 - - - - - - - - - - - - • • • • •<br />
1990 1,27 4 16 800 (*1) 970 - - - - - - - - - - - - • • • • •<br />
2200 1,40 4 18 800 (*1) 1.045 - - - - - - - - - - - - - - - - • - - - -<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX
14<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Högtippande skopa<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Cylindrar Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1150 0,22 2 (*1) 280 - - • • - - - - - - - - - - - - - - - -<br />
1250 0,26 2 (*1) 290 - - • • • - - - - - - - - - - - - - -<br />
1400 0,41 2 (*1) 390 - - - - - - • - - - - - - - - - - - - - -<br />
1650 0,50 2 (*1) 430 - - - - - - - - • • • • - - - - - -<br />
1900 0,70 2 (*1) 510 - - - - - - - - - - - - • • - - • •<br />
1900 0,85 2 (*1) 550 - - - - - - - - - - - - - - - - • - - - -<br />
Sidotippskopa<br />
Bredd<br />
(mm)<br />
Stenskopa<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Volym<br />
(m³)<br />
Stänger Ø<br />
(mm)<br />
Cylindrar Anslutningar Vikt<br />
(kg)<br />
Stänger <br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1090 0,22 22 48 - - 100 • • • • - - - - - - - - - - - - - -<br />
1240 0,33 25 49 - - 155 - - • • • - - - - - - - - - - - - - -<br />
1390 0,37 25 49 - - 170 - - - - • • - - - - - - - - - - - - - -<br />
1680 0,45 25 49 - - 200 - - - - - - - - • • • • - - - - - -<br />
2050 0,55 25 49 - - 225 - - - - - - - - • • • • • • •<br />
2350 0,60 25 49 - - 250 - - - - - - - - - - - - • • • • •<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1150 0,23 1 (*1) 250 - - • • - - - - - - - - - - - - - - - -<br />
1250 0,26 1 (*1) 270 - - • • • - - - - - - - - - - - - - -<br />
1400 0,44 1 (*1) 420 - - - - - - • - - - - - - - - - - - - - -<br />
1650 0,50 1 (*1) 450 - - - - - - - - • • • • - - - - - -<br />
1900 0,70 1 (*1) 490 - - - - - - - - - - - - • • - - • •<br />
1900 0,90 1 (*1) 600 - - - - - - - - - - - - - - - - • - - - -<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
15
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Lättmaterialskopa med fräsvals<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Cylindrar Anslutningar Vikt<br />
(kg)<br />
16<br />
17<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1050 0,54 - - (*1) (*3) 190 • • • - - - - - - - - - - - - - - - -<br />
1200 0,60 - - (*1) (*3) 205 - - • • • - - - - - - - - - - - - - -<br />
1500 0,77 - - (*1) (*3) 225 - - - - • • • • - - - - - - - - - -<br />
Lättmaterialskopa med hydrauliskt svängbar fräsvals<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Cylindrar Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1050 0,54 2 (*1) (*3) 207 - - • • - - - - - - - - - - - - - - - -<br />
1200 0,60 2 (*1) (*3) 222 - - • • • - - - - - - - - - - - - - -<br />
1500 0,77 2 (*1) (*3) 235 - - - - • • • • - - - - - - - - - -<br />
Foderdoseringsskopa med skruv<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
980 0,60 (*1) 260 • • - - - - - - - - - - - - - - - - - -<br />
1100 0,80 (*1) 280 - - • • • - - - - - - - - - - - - - -<br />
1500 1,00 (*1) 490 - - - - - - - - • • - - - - - - - - - -<br />
1800 1,20 (*1) 589 - - - - - - - - - - - - • • • • •<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX
18<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Ensilageuttagnings- och doseringscontainer<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1000 0,85 (*1) (2*) 305 • • • • - - - - - - - - - - - - - -<br />
1200 0,90 (*1) (2*) 344 - - • • • • • - - - - - - - - - -<br />
1500 1,30 (*1) (2*) 460 - - - - • • • • • • • • •<br />
1800 1,60 (*1) (2*) 550 - - - - - - - - - - - - • • • • •<br />
Foderdoseringsskopa<br />
Bredd<br />
(mm)<br />
Bredd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1040 880 (*1) (2*) 290 - - • - - - - - - - - - - - - - - - - - -<br />
1280 1000 (*1) (2*) 320 - - • • • - - - - - - - - - - - - - -<br />
1480 1200 (*1) (2*) 380 - - • • • • • - - - - - - - - - -<br />
1660 1400 (*1) (2*) 380 - - - - • • • • - - - - - - - - - -<br />
Ströskopa<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Bredd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1350 0,85 1000 (*1) 250 • • • • - - - - - - - - - - - - - -<br />
1550 1,02 1200 (*1) 265 • • • • - - - - - - - - - - - - - -<br />
1750 1,20 1400 (*1) 280 - - - - • • • • - - - - - - - - - -<br />
1750 1,54 1400 (*1) 440 - - - - • • • • - - - - - - - - - -<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
19
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Storbalsgaffel<br />
Bredd<br />
(mm)<br />
Fyrkantsbalsstaplare<br />
Bredd<br />
(mm)<br />
Höjd<br />
(mm)<br />
Staplings-<br />
höjd (mm)<br />
Tandlängd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
20<br />
21<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1005 1600 1800 950 (*1) 290 - - - - - - - - • • • • • • •<br />
Rundbalsstaplare<br />
Bredd<br />
(mm)<br />
Höjd<br />
(mm)<br />
Tänder Anslutningar Vikt<br />
(kg)<br />
Höjd<br />
(mm)<br />
Staplings-<br />
höjd (mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1005 1600 1800 (*1) (*2) 365 - - - - - - - - • • • • • • •<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1090 2200 - 2700 3 - - 180 - - - - • • • • • • • • •<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Rundbalsgrip<br />
Bredd<br />
(mm)<br />
Rundbalsavlindare<br />
Bredd<br />
(mm)<br />
Djup<br />
(mm)<br />
Höjd<br />
(mm)<br />
Ø Balar<br />
(mm)<br />
Tänder Tandlängd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
Anslutningar Vikt<br />
(kg)<br />
22 23<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
900 2 850 (*1) 120 - - • • • • • • • • • •<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1400 1300 850 900 - 1800 (*1) 185 - - • • • • • • • • • •<br />
Rundbalstransportör<br />
Bredd<br />
(mm)<br />
Djup<br />
(mm)<br />
Höjd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1100 1450 1250 (*1) 120 - - • • • • • • • • • •<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX
24<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Rundbalsskärare<br />
Bredd<br />
(mm)<br />
Pallgaffel<br />
Längd<br />
(mm)<br />
Höjd<br />
(mm)<br />
Hydraulflöde<br />
(l/min)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1500 2500 1900 (*1) (*2) (*3) 940 - - - - - - - - • • • • • • - -<br />
Bredd<br />
(mm)<br />
Längd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1000 1000 - - 158 • • • • - - - - - - - - - - - - - -<br />
1000 1200 - - 187 - - - - • • • • • • • • •<br />
Pallgaffel med vridmodul<br />
Bredd<br />
(mm)<br />
Längd<br />
(mm)<br />
Dragkraft<br />
(kg)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1000 1000 500 (*1) • • • • - - - - - - - - - - - - - -<br />
1000 1200 500 (*1) - - - - • • • • • • • • •<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
25
26<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Avfallscontainer<br />
Bredd<br />
(mm)<br />
Container<br />
Volym<br />
(m³)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1000 1,00 - - 90 • • • • • • • • • • •<br />
Bredd<br />
(mm)<br />
Volym<br />
(m³)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1250 0,90 - - - - • • • • • • • • • •<br />
Arbetsplattform<br />
Bredd<br />
(mm)<br />
Höjd<br />
(mm)<br />
Djup<br />
(mm)<br />
Maxlast<br />
(kg)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1300 1100 860 250 - - 225 - - - - - - - - • • • • • • •<br />
Slangbrottsventiler krävs!!!<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
27
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Slåtterbalk<br />
Bredd<br />
(mm)<br />
Klippaggregat<br />
Bredd<br />
(mm)<br />
Jordborr<br />
Klipphöjd<br />
(mm)<br />
Hydraulflöde<br />
(l/min)<br />
Knivar Hydraulflöde<br />
(l/min)<br />
Anslutningar Vikt<br />
(kg)<br />
Anslutningar Vikt<br />
(kg)<br />
28 29<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1200 25 - 100 3 20 (*1) (*3) 217 • • • • - - - - - - - - - - - - - -<br />
1500 25 - 100 3 20 (*1) (*3) 271 • • • • • • - - - - - - - - - -<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1500 20 (*1) (*3) (*4) 185 • • • • • • - - - - - - - - - -<br />
Längd<br />
(mm)<br />
Ø<br />
(mm)<br />
Tänder Hydraulflöde<br />
(l/min)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1240 152 2 20 (*1) 130 • • • • • • • • - - - - - -<br />
1240 229 4 20 (*1) 143 • • • • • • • • - - - - - -<br />
1240 305 4 20 (*1) 155 • • • • • • • • - - - - - -<br />
1520 152 2 20 (*1) 132 - - - - • • • • • • - - - - - -<br />
1520 229 4 20 (*1) 145 - - - - • • • • • • - - - - - -<br />
1520 305 4 20 (*1) 157 - - - - • • • • • • - - - - - -<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX
30<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Sopmaskin med uppsamlingskärl<br />
Bredd<br />
(mm)<br />
Foderskrapa<br />
Bredd<br />
(mm)<br />
Gummiskrapa<br />
Bredd<br />
(mm)<br />
Volym<br />
(l)<br />
Ø Sopvals<br />
(mm)<br />
Hydraulflöde<br />
(l/min)<br />
Anslutningar Vikt<br />
(kg)<br />
Anslutningar 1130 CX<br />
1140 CX<br />
1150 CX<br />
Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1500 95 • • • • • • - - - - - - - - - -<br />
1750 105 • • • • • • • • • • •<br />
2000 115 - - • • • • • • • • • •<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1700 - - - - • • • • • - - - - - - - - - -<br />
2000 - - - - - - - - - - • • • • - - - - - -<br />
2500<br />
Optioner: Hydrauliskt justerbar (*1)<br />
- - - - - - - - - - • • • • • • •<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1250 135 520 20 (*1) (*4) 130 • • • • - - - - - - - - - - - - - -<br />
1550 165 520 20 (*1) (*4) 150 - - • • • • • - - - - - - - - - -<br />
1850 195 520 20 (*1) (*4) 170 - - - - • • • • • • • • •<br />
2300 245 520 20 (*1) (*4) 190 - - - - - - - - - - - - • • • • •<br />
Optioner: Vattensprutanordning inkl. 240 l vattentank (anslutning (2*) krävs); sidoborste 600 mm<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
31
32<br />
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Snöblad<br />
Saltspridare 100 kg<br />
Bredd<br />
(mm)<br />
Djup<br />
(mm)<br />
Höjd<br />
(mm)<br />
Volym<br />
(l)<br />
Ströbredd<br />
(m)<br />
Hydraulflöde<br />
(l/min)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
485 570 1050 105 0,8 - 6 - - 12 V 38 • • • • • • • • • • •<br />
Bredd<br />
(mm)<br />
Bredd<br />
(mm)<br />
Djup<br />
(mm)<br />
Höjd<br />
(mm)<br />
Vägspridare 300 kg<br />
Höjd<br />
(mm)<br />
Volym<br />
(l)<br />
Effektiv bredd<br />
svängd 30°<br />
(mm)<br />
Ströbredd<br />
(m)<br />
Hydraulflöde<br />
(l/min)<br />
Anslutningar Vikt<br />
(kg)<br />
Anslutningar Vikt<br />
(kg)<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1080 900 1000 300 1 - 6 35 - 50 (*4) 160 - - - - - - - - • • • • • • •<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1300 700 1115 - - 137 • • • • - - - - - - - - - - - - - -<br />
1550 700 1320 - - 153 - - • • • - - - - - - - - - - - - - -<br />
1800 700 1540 - - 164 - - - - • • • • - - - - - - - - - -<br />
2050 700 1750 - - 216 - - - - - - - - • • • • • • •<br />
2250 1020 1970 - - 395 - - - - - - - - - - - - • • • • •<br />
2500 1020 2180 - - 417 - - - - - - - - - - - - • • • • •<br />
Optioner: Hydrauliskt justerbar (*1)<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX<br />
T 5625 CX<br />
33
Omfattande redskapsutbud<br />
för varierande uppgifter<br />
Paddock- och ridbanesladd<br />
Bredd<br />
(mm)<br />
Adapterplatta EURO Kat II<br />
Bredd<br />
(mm)<br />
Anslutningar Vikt<br />
(kg)<br />
34 35<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1130 CX<br />
1140 CX<br />
1150 CX<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
1120 - - 93 - - • • • • • • • • • •<br />
1230 CX<br />
1240 CX<br />
1250 CX<br />
1350 CX<br />
1370 CX<br />
1770 CX 2070 CX<br />
2070 CX LP<br />
2070 CX T 3070 CX<br />
2070 CX LP T 3070 CX LP<br />
3070 CX T 4070 CX<br />
3070 CX LP T 4070 CX LP<br />
2000 • • • • • • • • • • •<br />
16 (*1) Standard hydraulanslutning (*2) Elanslutning krävs (*3) Trycklös retur krävs (*4) Hydraulanslutning bak krävs<br />
4070 CX T<br />
4070 CX T<br />
T 5625 CX<br />
T 5625 CX
36<br />
Däck<br />
Rätt grepp för varje användning<br />
Våra lastare kan utrustas med de mest varierande typer av<br />
däck – som passar för dina behov. Egenskaperna hos<br />
traktormönstret (ASprofil) är spetsigt angripande lameller.<br />
Denna däcktyp lämpar sig särskilt för kladdiga och kraftigt<br />
vidhäftande underlag. De har en självrengörande effek, ger<br />
lång livslängd och perfekt körkomfort. Principen för entreprenadmönstret<br />
(EMprofil) är nästan parallellt löpande<br />
lameller. Denna däcktyp har en stor anliggningsyta och<br />
uppnår därmed hög dragkraftsöverföring och lämpar sig sär<br />
skilt för lös mark som sand, grus, makadam eller liknande.<br />
37
Däck 11/12<br />
Maskin Breddmått / svängd (mm)<br />
1130 CX<br />
Axel K75<br />
1130 CX<br />
Axel K90<br />
1140 CX<br />
Axel K75<br />
1140 CX<br />
Axel K90<br />
1150 CX<br />
Axel S80<br />
1230 CX<br />
Axel K80<br />
1230 CX<br />
Axel K90<br />
1240 CX LP<br />
Axel K80<br />
1240 CX LP<br />
Axel K90<br />
1240 CX<br />
Axel K80<br />
1240 CX<br />
Axel K90<br />
1250 CX / Förarhytt<br />
Axel T94<br />
26x12-12 AS 7.00-12 AS 10.0/75-15.3 AS 31x15.50 - 15 AS 27x8.50-15 EM 27x10.50-15 EM 26x12-12 10.0/75-15.3<br />
ET0 1070 ET40 850 / 1010<br />
ET65 800 / 1060<br />
Dubbelmontage 1210<br />
ET0 1220 ET40 1000 / 1160<br />
ET65 950 / 1210<br />
Dubbelmontage 1360<br />
ET0 1070 ET40 850 / 1010<br />
ET65 800 / 1060<br />
Dubbelmontage 1210<br />
ET0 1220 ET40 1000 / 1160<br />
ET65 950 / 1210<br />
Dubbelmontage 1360<br />
ET0 1120 ET40 900 / 1060<br />
ET65 850 / 1110<br />
Dubbelmontage 1260<br />
ET0 1120 ET40 900 / 1060<br />
Dubbelmontage 1260<br />
ET0 1220 ET40 1000 / 1160<br />
Dubbelmontage 1360<br />
- - ET40 900 / 1060<br />
Dubbelmontage 1260<br />
- - ET40 1000 / 1160<br />
Dubbelmontage 1360<br />
ET0 1120 ET40 900 / 1060<br />
Dubbelmontage 1260<br />
ET0 1220 ET40 1000 / 1160<br />
Dubbelmontage 1360<br />
- - - - ET30 920 / 1040 ET-5 1000 ET0 1060 - -<br />
- - - - ET30 1070 / 1190 ET-5 1160 ET0 1210 - -<br />
- - - - ET30 920 / 1040 ET-5 1000 ET0 1060 - -<br />
- - - - ET30 1070 / 1190 ET-5 1160 ET0 1210 - -<br />
- - - - ET30 970 / 1090 ET-5 1050 ET0 1110 - -<br />
ET10 1040 - - ET30 970 / 1090 ET-5 1050 - - - -<br />
ET10 1140<br />
ET60 1040 / 1300<br />
ET0 1300 ET30 1070 / 1190 ET-5 1150 - - - -<br />
- - - - ET30 970 / 1090 ET-5 1050 - - - -<br />
- - - - ET30 1070 / 1190 ET-5 1150 - - - -<br />
ET10 1040 - - ET30 970 / 1090 ET-5 1050 - - - -<br />
ET10 1140<br />
ET60 1040 / 1300<br />
- - - - ET-5 1210<br />
ET40 1120 / 1300<br />
ET80 1045 / 1380<br />
Dubbelmontage 1650<br />
Fetstilta värden anger standarddäck<br />
ET0 1300 ET30 1070 / 1190 ET-5 1150 - - - -<br />
ET0 1340<br />
ET-37 1410<br />
ET80 1000 / 1340 ET60 1080 - - ET-5 1210<br />
Hjulbredd (mm) 308 200 264 391 218 266 310 264<br />
Hjuldiameter (mm) 655 683 780 801 676 684 640 760<br />
75% vattenfyllning<br />
(kg)<br />
- - - - 52 - - - - - - - - 52<br />
Skumfyllning (kg) 61 32 67 105 37 47 61 67<br />
38 39
Däck 13/17<br />
Maskin Breddmått / svängd (mm)<br />
1350 CX<br />
Axel T 94<br />
1370 CX<br />
Axel PA 940<br />
1770 CX<br />
Axel PA 940<br />
1770 CX Förarhytt<br />
Axel PA 940<br />
10.0/75 - 15.3 AS 31 x 15.5 - 15 AS 11.5/80 - 15.3 AS 15.0/55 - 17 AS 10 x 16.5 EM 31 x 15.5 - 15 EM 12 x 16.5 EM 10.0/75-15.3 31x15.50 - 15<br />
ET-5 1210<br />
ET40 1120 / 1300<br />
ET80 1045 / 1380<br />
Dubbelmontage 1650<br />
ET-5 1210<br />
ET40 1120 / 1300<br />
ET80 1045 / 1380<br />
Dubbelmontage 1650<br />
ET-5 1210<br />
ET40 1120 / 1300<br />
ET80 1045 / 1380<br />
Dubbelmontage 1650<br />
ET-5 1210<br />
ET40 1120 / 1300<br />
ET80 1045 / 1380<br />
Dubbelmontage 1650<br />
ET0 1320<br />
ET-37 1400<br />
ET0 1320<br />
ET-37 1400<br />
ET0 1320<br />
ET-37 1400<br />
ET0 1320<br />
ET-37 1400<br />
Fetstilta värden anger standarddäck<br />
- - - - ET40 1120 / 1300 - - - - ET-5 1210 - -<br />
ET40 1160 / 1340 ET0 1320 ET40 1120 / 1300 ET0 1320<br />
ET-37 1400<br />
ET40 1160 / 1340 ET0 1320 ET40 1120 / 1300 ET0 1320<br />
ET-37 1400<br />
ET40 1160 / 1340 ET0 1320 ET40 1120 / 1300 ET0 1320<br />
ET-37 1400<br />
ET45 1150 / 1350 ET-5 1210 ET0 1345<br />
ET45 1150 / 1350 ET-5 1210 ET0 1345<br />
ET45 1150 / 1350 ET-5 1210 ET0 1345<br />
Hjulbredd (mm) 264 391 290 380 268 400 305 264 405<br />
Hjuldiameter (mm) 780 801 867 890 775 790 821 760 810<br />
75% vattenfyllning<br />
(kg)<br />
52 - - 60 77 - - - - - - 52 - -<br />
Skumfyllning (kg) 67 105 100 120 61 105 89 67 105<br />
40 41
Däck 2070 / 3070 / 4070<br />
Maskin Breddmått / svängd (mm)<br />
2070 CX LP<br />
Axel PA1200<br />
3070 CX LP<br />
Axel PA1422<br />
4070 CX LP<br />
Axel PA1422<br />
2070 CX<br />
Axel PA1200<br />
3070 CX<br />
Axel PA1422<br />
4070 CX<br />
Axel PA1422<br />
11.5/80 - 15.3 AS 425/55 - 17 AS 15.0/55 - 17 AS 12.5/80 - 18 AS 500/45 - 20 AS 405/70 - 20 AS 550/45 - 22.5 AS<br />
ET40 1415 / 1600 ET45 1540 / 1740 ET45 1490 / 1690 ET0 1530<br />
ET75 1380 / 1700<br />
- - - - - -<br />
ET80 1560 / 1896 - - ET45 1720 / 1900 ET0 1750<br />
ET75 1600 / 1910<br />
ET0 1900 ET0 1820 - -<br />
- - - - - - - - ET0 1920 ET0 1840 - -<br />
ET40 1415 / 1600 ET45 1540 / 1740 ET45 1490 / 1690 ET0 1530<br />
ET75 1380 / 1700<br />
- - - - - -<br />
- - - - ET45 1720 / 1900 ET0 1750<br />
ET75 1600 / 1910<br />
ET0 1900 ET0 1820 - -<br />
- - - - - - - - ET0 1920 ET0 1840 ET0 1970<br />
Endast teleskop<br />
Fetstilta värden anger standarddäck<br />
Hjulbredd (mm) 290 428 380 330 500 418 550<br />
Hjuldiameter (mm) 867 884 890 987 1015 1079 1070<br />
75% vattenfyllning<br />
(kg)<br />
60 95 77 - - - - 140 - -<br />
Skumfyllning (kg) 67 126 120 140 160 220 236<br />
42 43
Däck 2070 / 3070 / 4070<br />
Maskin Breddmått / svängd (mm)<br />
2070 CX LP<br />
Axel PA1200<br />
3070 CX LP<br />
Axel PA1422<br />
4070 CX LP<br />
Axel PA1422<br />
2070 CX<br />
Axel PA1200<br />
3070 CX<br />
Axel PA1422<br />
4070 CX<br />
Axel PA1422<br />
12 x 16.5 EM 15.5/55 - 18 EM 405 / 70 - 18 EM 12.5 - 20 33 x 15.50 - 15<br />
ET45 1430 / 1620 ET0 1560<br />
ET60 1440 / 1700<br />
- - - - ET0 1600<br />
- - ET0 1780<br />
ET60 1705 / 1945<br />
ET0 1877 - - - -<br />
- - ET0 1780 ET0 1877 ET0 1750 - -<br />
ET45 1430 / 1620 ET0 1560<br />
ET60 1440 / 1700<br />
- - - - ET0 1600<br />
- - ET0 1780<br />
ET60 1705 / 1945<br />
ET0 1877 - - - -<br />
- - ET0 1780 ET0 1877 ET0 1750 - -<br />
Fetstilta värden anger standarddäck<br />
Hjulbredd (mm) 305 360 452 325 404<br />
Hjuldiameter (mm) 821 890 1070 1040 865<br />
75% vattenfyllning<br />
(kg)<br />
- - - - - - 105 - -<br />
Skumfyllning (kg) 89 118 198 150 130<br />
44 45
Däck 5625 CX T<br />
400 / 70 - 18 AS 12.5 - 20 15.5/55 - 18<br />
Maskin Breddmått / svängd (mm)<br />
T5625 CX<br />
Axel PA1530<br />
ET22 1890 ET22 1800 ET-22 1930<br />
Fetstilta värden anger standarddäck<br />
Hjulbredd (mm) 404 325 360<br />
Hjuldiameter (mm) 1017 1040 890<br />
75% vattenfyllning<br />
(kg)<br />
- - 105 - -<br />
Skumfyllning (kg) - - 150 118<br />
46 47
<strong>Weidemann</strong> – Er partner med kunskap<br />
och framtidsinriktad teknik<br />
Det internationellt profilerade märket <strong>Weidemann</strong> står för<br />
40 års erfarenhet inom utveckling och serietillverkning av<br />
kompakta hjullastare och teleskoplastare.<br />
Grundat på jordbrukets ständigt växande behov av att ersätta<br />
det kraftkrävande handarbetet med lättare maskiner,<br />
utvecklade <strong>Weidemann</strong> den första ”Hoftrac ® ”. En robust och<br />
utomordentligt lättmanövrerad maskin, som konstruerades<br />
för att underlätta de mindre jordbrukarnas många dagliga<br />
last och transportarbeten. Ett brett utbud med redskap för<br />
olika arbeten förvandlade snabbt maskinen till en universalmaskin<br />
som ständigt gör allt fler branscher entusiastiska.<br />
Den fortlöpande vidareutvecklingen i tätt samarbete med<br />
kunder inom lantbruket, kommunerna, industrin samt häst<br />
och ridsporten har lett till att <strong>Weidemann</strong> idag är ledare på<br />
världsmarknaden.<br />
För att kunna möta den kraftigt ökande efterfrågan från<br />
olika branscher tillverkas utöver Hoftrac ® ett brett program<br />
Art.-rr. 001902000S | 0209<br />
<strong>Weidemann</strong> <strong>GmbH</strong><br />
Mühlhäuser Weg 4549<br />
34519 DiemelseeFlechtdorf<br />
Tyskland<br />
Tel +49 (0)5633 6090<br />
Fax +49 (0)5633 609666<br />
info@weidemann.de<br />
www.weidemann.de<br />
med hjullastare och teleskoplastare på de tre anläggningar<br />
na i Flechtdorf, Gotha och Korbach.<br />
<strong>Weidemann</strong>maskiner säljs världen över genom egen<br />
organisation i nära samarbete med kvalificerade fackhandlare.<br />
Utöver ett heltäckande försäljnings och servicenätverk<br />
kan <strong>Weidemann</strong>kunderna utnyttja en effektiv reservdelsförsäljning,<br />
som ständigt har kunnat optimeras genom samhörigheten<br />
med Wacker Neusonkoncernen.<br />
<strong>Weidemann</strong> utvecklas hela tiden, inte bara inom det tekniska<br />
området, utan även när det gäller medarbetare och återför<br />
säljare. Därmed säkerställer <strong>Weidemann</strong> en kompetent rådgivning<br />
och ett utbud med ”riktiga” maskiner som optimalt<br />
uppfyller kundernas olika krav.<br />
<strong>Weidemann</strong> är medveten om sina kunders höga krav och<br />
ser det som sin uppgift att förbättra kundernas ekonomiska<br />
resultat genom sina kvalitetsprodukter.<br />
Alla tekniska uppgifter i den här broschyren baseras på standardmodeller som testats under mellaneuropeiska<br />
driftsvillkor, och beskriver standardfunktionerna. Utrustning, funktioner och tillbehör varierar beroende på<br />
modell och extrautrustning samt på landsspecifika riktlinjer i försäljningslandet. Bilderna kan visa produkter<br />
som inte har nämnts eller som inte marknadsförs i respektive land.<br />
Beskrivningar, bilder, viktuppgifter och tekniska data är inte bindande och motsvarar teknisk standard vid tiden<br />
för tryckning. Vi vidareutvecklar ständigt våra produkter och förbehåller oss därför rätten att göra ändringar<br />
avseende konstruktion, utrustning, utseende och teknik utan föregående meddelande därom.<br />
Kontakta oss om ni behöver särskilda funktioner som endast kan erhållas tillsammans med extrautrustning och/<br />
eller särskilda villkor! Vi svarar gärna på era frågor och ger er information om och under vilka förutsättningar som<br />
specialfunktionerna är tillgängliga. Om ni har funderingar angående våra produkters kapacitet eller funktion under<br />
specifika förhållanden rekommenderar vi provarbeten under säkrade ramvillkor.<br />
Denna broschyr har tagits fram med största noggrannhet, men avvikelser från bilder eller mått, räknefel, tryckfel eller<br />
ofullständigheter kan ändå inte uteslutas. Vi kan därför inte garantera att informationen i broschyren är korrekt<br />
eller fullständig. Vi garanterar att våra produkter fungerar felfritt inom ramen för våra allmäna affärsvillkor. Vi lämnar<br />
av princip inga garantier utöver detta. Vårt ansvar är begränsat till vad som anges i våra allmänna affärsvillkor.<br />
© <strong>Weidemann</strong> <strong>GmbH</strong> · Tryckt i Tyskland<br />
Ett företag inom koncernen Wacker Neuson SE
