Lumini<br />
Electricitate<br />
Electronicã<br />
Management<br />
Termic<br />
Suport<br />
Vânzãri<br />
Service<br />
Tehnic<br />
Ideile noastre,<br />
Succesul vostru.<br />

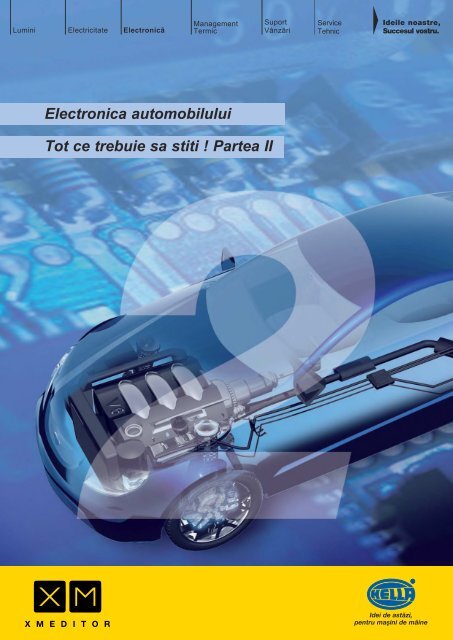

Electronica automobilului<br />
Tot ce trebuie sa stiti ! Partea II<br />
Idei de astăzi,<br />
pentru maşini de mâine
Electronica - viitorul tău?<br />
Partea electronică este în creștere tot timpul - se estimează că electronica va<br />
crește până în jurul valorii de 30% față de valoarea totală a materialului din anul<br />
2010.<br />
Pe de o parte, aceasta este o mare oportunitate, dar pe de altă parte, tehnologia<br />
este din ce în ce mai complexă și este dificil să țineti pasul cu inovațiile tehnice.<br />
Hella ar dori să vă ajute cu asta. Experții noștri in electronică au facut împreună o<br />
selecție de informații importante referitoare la tema electronicii auto.<br />
Sperăm că această broșură vă va oferi informații interesante și utile. Pentru<br />
informații tehnice suplimentare, vă rugăm să contactați partenerul local Hella.
Cuprins<br />
Informații generale . . . . . . . . . . . . . . . . . . . . . . . . . . . 2<br />
Cuprins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3<br />
Sistemul de recirculare al gazelor . . . . . . . . . . . . . . . . . 4<br />
EDC – Electronic Diesel Control . . . . . . . . . . . . . . . . .12<br />
Sistemul secundar de aer . . . . . . . . . . . . . . . . . . . . . . 24<br />
Sistemul ESP (Electronic Stability Program) . . . . . . . . . 28<br />
Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Sistemul de recirculare a gazelor de eșapament<br />
Reglementările legale mai stricte au făcut necesară reducerea emisiilor de gaze.<br />
Acest lucru este valabil atât pentru motoarele diesel cat și pe benzină. Emisiile<br />
de oxizi de azot sunt reduse cu ajutorul așa-numitei recirculări a gazelor de<br />
eșapament. În cazul motoarelor pe benzină, consumul de carburant este redus,<br />
de asemenea, prin încărcarea parțială a sarcinii motorului.<br />
Ce influență are recircularea<br />
gazelor de eșapament<br />
asupra arderii?<br />
Oxizii de azot sunt produși la temperaturi ridicate în camera de ardere a<br />
motorului. Recircularea unei părți din gazul de evacuare reduce temperatura în<br />
camera de ardere. Generarea de oxizi de azot este evitată datorita temperaturii<br />
de ardere scazută.<br />
Tabelul de mai jos prezintă procentul de recirculare a gazelor de eșapament<br />
pentru motoarele diesel și pe benzină:<br />
Procent de recirculare<br />
50 % 20 %<br />
Până la 50% (în funcție de<br />
funcționarea motorului,<br />
încărcare omogenă sau<br />
stratificată)<br />
Temperatura gazelor de<br />
eșapament când sistemul EGR<br />
este activ<br />
450°C 650°C 450°C - 650°C<br />
De ce se utilizeaza un sistem EGR?<br />
Reducerea nivelului<br />
oxizilor de azot si a<br />
zgomotului<br />
Reducerea nivelului<br />
oxizilor de azot si a<br />
consumului<br />
Reducerea nivelului oxizilor de<br />
azot si a consumului
Cum se face recircularea<br />
gazelor de eșapament?<br />
Diferența dintre cele doua tipuri de recirculare a gazelor de eșapament:<br />
''interior'' - "exterior".<br />
În cazul recirculării interne a gazelor de eșapament, procesul de ardere a<br />
amestecului de gaze și aer proaspăt are loc în camera de ardere. La toate<br />
motoarele în patru timpi acest lucru se face prin acționarea simultană a<br />
supapei de admisie și de evacuare și este deosebit de important pentru<br />
sistem. Din punct de vedere constructiv, viteza de recirculare a gazelor de<br />
eșapament este foarte scăzută și nu poate fi influențata decât într-o măsură<br />
limitată. Începând cu utilizarea supapelor cu deschidere variabilă, s-a putut<br />
influența în mod activ viteza de recirculare în funcție de sarcină și de viteză.<br />
Sistemul EGR<br />
Unitate de control<br />
Valvă EGR<br />
Senzor de temperatură<br />
Convertor de presiune<br />
Electro-pneumatic<br />
Senzor de oxigen<br />
Convertor catalitic<br />
Recircularea gazelor de eșapament se face printr-o conductă suplimentară<br />
externă între evacuare colector / tub și galeria de admisie și supapa EGR.<br />
Primele sisteme au fost controlate printr-o supapă în formă de ciupercă, ce<br />
se deschidea sau închidea printr-un element de vid (acționare pneumatică).<br />
Presiunea pe conducta de aspirație a servit ca variabilă de control pentru<br />
elementul de vid. Aceasta înseamnă că poziția supapei de aerisire depinde<br />
de starea de funcționare a motorului. Pentru a realiza un mai bun control<br />
asupra ratei de recirculare a gazelor de eșapament, au fost instalate supape<br />
de control pneumatice, supape limitatoare de presiune și supape de<br />
întârziere. Unele sisteme iau in considerare contra-presiunea gazelor de<br />
eșapament ca și control al presiunii pentru elementul de vid. În anumite<br />
condiții de funcționare, recircularea gazelor de eșapament este complet<br />
deconectata. Acest lucru este posibil prin instalarea unor supape de<br />
comutare electrice în linia de comandă.<br />
In pofida acestor factori, sistemul ramane dependent de încărcarea motorului<br />
iar conducta de vacum realizează controlul depresiunii.<br />
Pentru a răspunde cerințelor motoarelor moderne să devină independente de<br />
conducta de aspirație cu vid, unitățile electrice au fost dezvoltate pentru<br />
supapele de recirculare a gazelor de eșapament. În același timp, sunt<br />
incorporați senzorii pentru a detecta poziția supapelor
Sistemul de recirculare a gazelor de eșapament<br />
Supapă EGR electrică<br />
Aceste evoluții permit un control<br />
precis cu setare rapida.<br />
In zilele noastre, motoarele de curent<br />
continuu sunt folosite cu acționări<br />
electrice si magneți rotativi de<br />
ridicare.<br />
De asemenea a fost modificată și<br />
supapa de comandă.<br />
Pe lângă supapele și acul supapei<br />
de diferite mărimi și dimensiuni,<br />
supapele rotative și clapele sunt<br />
folosite în prezent.<br />
Componentele unui sistem<br />
de recirculare a gazelor de<br />
eșapament<br />
Valvă EGR<br />
Supapa de recirculare a gazelor de eșapament este cea mai importantă<br />
componentă a sistemului. Este legătura dintre conducta de evacuare și tubul<br />
de admisie. În funcție de semnalul de control, aceasta eliberează<br />
deschiderea supapei și permite gazului de eșapament să curgă în galeria de<br />
admisie. Supapa de recirculare a gazelor de eșapament este disponibila în<br />
diferite variante: versiune simplă sau dublă, cu membrană, cu și fără<br />
feedback-ul sau poziția senzorului de temperatură, și, desigur, controlate<br />
electric. Feedback-ul de poziționare înseamnă că există un potentiometru<br />
atașat la supapa de recirculare a gazelor de eșapament care transmite<br />
informații cu privire la poziția supapei la unitatea de comandă. Acest lucru<br />
permite o înregistrare precisă a cantității de gaz de eșapament recirculate în<br />
orice condiții de încărcare. Un senzor de temperatură poate fi integrat pentru<br />
auto-diagnosticarea supapei de recirculare a gazelor de eșapament.<br />
Convertoarele de presiune au sarcina de a controla vidul necesar pentru valva<br />
de recirculare a gazelor de eșapament. Se adaptează vidului corespunzător<br />
stării de încărcare corespunzătoare a motorului, în scopul de a menține o rată<br />
de recirculare definită cu precizie. Ele sunt controlate mecanic sau electric.<br />
Convertor de presiune<br />
Acestea au o sarcină similară ca si convertoarele de presiune, dar<br />
functionarea depinde de temperatura. Convertoarele de presiune și supapele<br />
termice pot fi, de asemenea, combinate.
Potențiale defecte si<br />
cauzele acestora<br />
Supapa EGR este cu siguranță cea mai mare sursă de erori din cauza<br />
sarcinilor ridicate. Vaporii de ulei și de funingine din gazele de eșapament pot<br />
afecta supapa, în timp deschiderea acesteia este redusă până când rămâne<br />
blocată. Aceasta are ca rezultat o reducere continuă a cantității de gaz de<br />
eșapament recirculate, care se reflectă în comportamentul gazului de<br />
eșapament. Încărcătura termică ridicată favorizează acest proces pe viitor.<br />
Sistemul de conducte de aspirație este, de asemenea, de multe ori<br />
responsabil pentru defecte. Scurgerile duc la o pierdere a vidului necesar<br />
pentru supapa EGR, iar supapa nu se mai deschide. Dacă o supapă EGR<br />
nu funcționează din cauza lipsei de vid, poate fi și din cauza unui convertor<br />
de presiune defect sau o supapă termică ce nu funcționează corect.<br />
Există mai multe posibilități de<br />
. Acestea depind de faptul dacă sistemul este capabil sau nu<br />
de auto-diagnosticare. Sistemele care nu sunt capabile de autodiagnosticare<br />
pot fi verificate cu un multimetru, o pompă de vid manuală și<br />
un termometru digital. Dar, înainte de a face aceste teste consumatoare de<br />
timp, trebuie efectuata o inspecție vizuală a tuturor componentelor relevante<br />
ale sistemului .<br />
Aceasta inseamnă:<br />
■ Toate liniile de vid etanș sunt conectate corect și așezate fără sa fie<br />
îndoite?<br />
■ Toate conexiunile electrice de pe convertorul de presiune și comutator<br />
sunt corecte? Cablurile sunt în regulă?<br />
■ Sunt scurgeri pe supapa EGR sau conductele conectate? Dacă nu<br />
există defecte găsite în timpul inspecției vizuale, sistemul trebuie verificat<br />
cu ajutorul testelor și măsurători suplimentare.<br />
Testarea supapelor EGR<br />
modulate de vid la<br />
motoarele pe benzină<br />
Atunci când se face testarea supapelor EGR modulate de vid trebuie<br />
respectata următoarea procedură:<br />
Cu motorul oprit, scoateți supapa de vid și conectați pompa de vid manuală.<br />
Aceasta va genera un vid de cca. 300 mbar. Dacă supapa este în regulă,<br />
presiunea nu poate scădea în decurs de 5 minute. Se repetă testul cu<br />
motorul pornit și cald. La o diferență de presiune de aprox. 300 mbar, la<br />
ralanti motorul se poate strica. Daca supapa este echipată cu un senzor de<br />
temperatură, acest lucru se poate verifica. Pentru a face acest lucru, scoateți<br />
senzorul de temperatură și măsurati rezistența. Valorile aproximative de<br />
rezistență pentru temperaturile individuale sunt prezentate în tabelul următor:<br />
20 °C > 1000 k<br />
70 °C 160 – 280 k<br />
100 °C 60 – 120 k
Sistemul de recirculare a gazelor de eșapament<br />
Valve EGR pe<br />
motoare diesel<br />
Utilizați un pistol cu aer cald sau apă caldă pentru a încălzi sistemul. Utilizați<br />
termometrul digital pentru a verifica temperatura și comparati valorile măsurate<br />
cu valorile de referință.<br />
Supapele cu doua membrane sunt deschise printr-o singură conexiune. Ele<br />
pot fi adăugate una deasupra celeilalte sau lateral instalate pe un singur nivel.<br />
Supapele unde orificiile de vid sunt dispuse una deasupra celeilalte, lucrează<br />
în două etape. Deasupra cuplei inferioare valva este parțial deschisă,<br />
deasupra cuplei superioare, valva este complet deschisă. Supapele cu doua<br />
membrane sunt deschise printr-o singura conexiune. Conexiunile sunt<br />
codificate pe culori. Sunt posibile următoarele combinații:<br />
■ *Negru și maro<br />
■ *Roșu și maro<br />
■ *Roșu și albastru<br />
Conducta de alimentare cu vid este conectată la conexiunea codata cu roșu<br />
sau negru. Testele de etanșeitate sunt efectuate în aceleași condiții ca și<br />
pentru supapele cu o singură membrană, dar trebuie să se efectueze pe<br />
ambele conexiuni de vid. Pentru a verifica alimentarea cu vid la supapă,<br />
pompa de vid poate fi folosita ca un manometru manual. Acesta este<br />
conectat la conducta de alimentare supapei EGR. Vacuumul predominant<br />
este realizat cu motorul pornit. În cazul supapelor de conexiune dispuse una<br />
deasupra celeilalte, pompa de vid manuală trebuie să fie conectată la<br />
conexiunea inferioară, iar cupla laterală conectată la conexiunile de culoare<br />
roșu sau negru.<br />
Test de etanșeitate a unei<br />
supape EGR<br />
Trebuie sa se realizeze un vid de aprox. 500 mbar cu ajutorul pompei de vid<br />
manuală, cu motorul oprit. Vidul trebuie menținut timp de 5 minute și nu<br />
trebuie sa scadă. Poate fi făcută o verificare vizuală. Pentru a face acest<br />
lucru, creați un vid din nou cu ajutorul pompei de vid manuală la conexiunea<br />
de vid. Observați tija supapei (racord între membrană și supapă) prin<br />
deschidere. Ele trebuie să se miște în mod egal când pompa de vid manuală<br />
este acționată.
Testarea convertoarelor de<br />
presiune, supapelor de<br />
comutare și supapelor<br />
termice<br />
Anumite supape EGR au un potențiometru pentru indicarea poziției supapei.<br />
Supapa EGR este testată așa cum este explicat mai sus. Testarea<br />
potențiometrului se face astfel: Scoateți mufa cu 3 pini si măsurați rezistența<br />
totală la pinul 2 si pinul 3 folosind un multimetru. Valoarea măsurată trebuie să<br />
fie între 1500 Ω și 2500 Ω. Pentru a măsura rezistența buclei, multimetrul<br />
trebuie să fie conectat la pinul 1 și la pinul 2. Supapa se deschide ușor cu<br />
ajutorul pompei de vid manuală. Valoarea măsurată începe de la cca. 700 Ω<br />
și crește până la 2500 Ω.<br />
Cu acest test, pompa de vid manuală nu este utilizată pentru producerea<br />
unui vid, ci ca un manometru. Se scoate furtunul de vacuum care duce de la<br />
convertorul de presiune la supapa EGR de la convertorul de presiune și<br />
conectați pompa de vid. Porniți motorul și mișcati încet tijele convertorului de<br />
presiune. Manometrul pompei de vid trebuie să se deplaseze în mod<br />
corespunzător.<br />
Aici, de asemenea, pompa de vid manuala este folosită ca un manometru.<br />
Conexiunea la convertorul de presiune electro-pneumatic se face din nou de<br />
la conexiunea de vid la supapa EGR. Porniți motorul și scoateți mufa din<br />
conexiunea electrică a convertorului de presiune. Vacuumul indicat pe<br />
manometru nu trebuie să depășească 60 mbar. Introduceti mufa din nou și<br />
cresteti turația motorului. Valoarea indicata pe manometru trebuie să crească<br />
simultan.<br />
Testarea unui convertor de<br />
presiune<br />
Pentru a testa rezistența bobinei convertorului de presiune, scoateți mufa de<br />
conexiune electrică din nou și conectați un multimetru la cei doi pini de<br />
conectare. Valoarea de rezistență ar trebui să fie cuprinsă între 4 Ω și 20 Ω.
Sistemul de recirculare a gazelor de eșapament<br />
Pentru a testa controlul convertorului de presiune, conectați multimetrul la<br />
mufa conexiunilor și observați valoarea tensiunii indicate. Acest lucru trebuie<br />
să se schimbe odată cu schimbările de viteză a motorului<br />
Măsurarea rezistenței la<br />
convertorul de presiune<br />
Convertoarele de presiune electrice sunt testate în exact același mod ca și<br />
supapele de comutare electrice.<br />
Supapele de comutare au trei conexiuni cu vid. În cazul în care numai două<br />
conexiuni sunt ocupate, a treia conexiune trebuie să fie prevăzuta cu un<br />
capac de închidere care nu trebuie să fie etanș. Pentru test, pompa de vid<br />
manuală este utilizată pentru a efectua un test de continuitate pe liniile de<br />
ieșire ale supapei de comutare. Pompa de vid este conectată la o linie de<br />
ieșire pentru încercare. În cazul în care vidul poate fi generat, supapa de<br />
comutare trebuie să aibă o sursă de tensiune. Important: Dacă polaritatea<br />
conexiunilor (+ și -) este prescrisă la conectarea supapei de comutare,<br />
acestea nu trebuie să fie amestecate. Dacă tensiunea este aplicată la supapa<br />
de comutare, trebuie să se schimbe și vidul creat este redus. Se repetă<br />
același test pentru cealaltă conexiune.<br />
Furtunurile de vid trebuiesc eliminate pentru testarea supapelor termice. Se<br />
conectează pompa de vid manuală la conexiunea centrală. Supapa termică<br />
nu trebuie deschisă atunci când motorul este rece. Când motorul este la<br />
temperatura de funcționare, supapa trebuie să deschidă pasajul. Pentru a nu<br />
depinde de temperatura motorului, supapa termică poate fi îndepărtată și se<br />
încălzește într-o baie de apă sau cu un pistol de aer cald. Temperatura<br />
trebuie să fie monitorizată în continuu pentru a afla punctele de comutare.
Toate valorile de testare detaliate aici sunt valori aproximative. Diagramele de<br />
conectare și valorile de încercare specifice vehiculului trebuie să fie<br />
disponibile pentru a obține valori exacte.<br />
Testarea cu ajutorul unei<br />
unități de diagnosticare<br />
Sistemele EGR care sunt capabile de diagnosticare pot fi testate cu unitatea<br />
de diagnosticare adecvate. Aici iarasi, testarea depinde de unitatea folosita si<br />
de sistemul ce urmeaza sa fie testat. Uneori, este posibil să se citească<br />
memoria de eroare, blocurile de valori măsurate pot fi citite cu ajutorul unui<br />
dispozitiv de acționare.<br />
Date citite EGR<br />
Test actuatori EGR<br />
În acest context este important sa se verifice componentele care au o<br />
infulență indirectă asupra supapei EGR. Debitmetrul de masă sau senzorul de<br />
temperatură a motorului, de exemplu. Dacă debimetrul de masa trimite o<br />
valoare incorectă către unitatea de control, cantitatea de gaze de evacuare<br />
care urmează să fie recirculată va fi calculată incorect. Acest lucru poate<br />
duce la deteriorarea valorilor gazului de eșapament și probleme majore de<br />
funcționare a motorului. Cu supapele EGR electrice este posibil sa nu apară<br />
defecte indicate in timpul testarii, și chiar și un dispozitiv de acționare de<br />
testare nu oferă indicii cu privire la sursa problemei. În acest caz, supapa<br />
poate fi foarte murdară, iar deschiderea supapei nu va elibera secțiunea<br />
transversală necesară unității de control. În astfel de cazuri, este necesar să<br />
scoateti supapa EGR și sa verificați dacă aceasta este murdară.
EDC – Electronic Diesel Control<br />
Odată cu trecerea timpului, în dezvoltarea motoarelor diesel, controlul<br />
mecanic nu mai este suficient pentru a ține pasul cu procesul tehnic.<br />
Standardele mai stricte de gaze de eșapament și dorința de a reduce<br />
consumul de combustibil precum și o putere mai mare a motorului, au dus la<br />
dezvoltarea unui sistem de control electronic necesar pentru motoarele diesel.<br />
EDC (Electronic Diesel Control) a fost folosit prima dată în anul 1986. Astăzi,<br />
ECD este o componentă standard în sistemele de injecție diesel moderne de<br />
înaltă presiune. Fără ea, realizarea sistemelor de injecție diesel convenabile și<br />
puternice ar fi imposibilă.<br />
Cum funcționează EDC?<br />
În principiu, acesta poate fi comparat cu un sistem de injecție al motoarelor<br />
pe benzină.<br />
EDC este format din trei componente:<br />
■ senzori<br />
■ unitatea de control<br />
■ actuatori<br />
Senzorii<br />
Harta senzorilor indica atat stările actuale cat și pe cele de referință. Aceasta<br />
înseamnă, de exemplu, că temperatura motorului și presiunea carburantului<br />
sunt prezentate cu valorile reale în același timp cu valori de referință, cum ar fi<br />
poziția pedalei de accelerație. Harta senzorilor transforma valorile fizice sau<br />
chimice in semnale electrice, pe care le transmite apoi la unitatea de control.<br />
In ultimii ani, datorită cerințelor exigente, senzorii au devenit din ce in ce mai<br />
mici si mai puternici. Senzorii convenționali sunt componente individuale care<br />
transmit un semnal analogic către unitatea de control și este procesat. Noii<br />
senzori EDC sunt echipați cu un convertor digital si uneori electronic, chiar și<br />
de evaluare. Transmisia semnalului către unitatea de control se face digital.<br />
Acest fapt are ca rezultat numeroase avantaje:<br />
● Senzorii pot înregistra valorile mai mici măsurate.<br />
● Transmisia catre unitatea de control se face fără a se produce<br />
interferente.<br />
● Capacitatea de calcul a unității de control poate fi redusă.<br />
● Senzorii sunt compatibili mai multor tipuri de vehicule și pot fi folosiți in<br />
multiple aplicații.
Senzori de viteza<br />
În funcție de sistemul de injecție, harta senzorilor de viteză indică viteza și<br />
pozițiile arborilor rotativi. Aceștia înregistrează turația motorului și poziția<br />
arborelui cotit. Senzorul de viteza este de obicei un senzor inductiv (senzor<br />
pasiv). Acesta constă intr-o bobină înfășurată pe un miez de fier și este<br />
conectată în permanență la un magnet. Când roata de declanșare se<br />
rotește se modifică fluxul magnetic din bobină și induce o tensiune<br />
sinusoidală. Frecvența și amplitudinea sunt proporționale cu turația<br />
motorului. Prin schimbarea dinților pe roata de declanșare, semnalul poate fi<br />
modificat si furnizează informații cu privire la poziția arborelui cotit. Unii<br />
producători folosesc, de asemenea, senzorii activi. Acești senzori<br />
funcționează în conformitate cu principiul senzorului Hall. La roata de<br />
declanșare sunt atașate perechi de poli magnetici (un pol nord si un pol<br />
sud, alternativ) in locul dinților. Aici, de asemenea, marca de referinta este<br />
produsă de distanțarea modificată. Spre deosebire de senzorul inductiv,<br />
senzorul Hall generează un semnal dreptunghiular, a cărui frecvență este de<br />
asemenea proporțională cu turația motorului.<br />
Senzor de poziție al arborelui<br />
cu came<br />
Poziția arborelui cu came este, de asemenea, importantă pentru pornirea<br />
motorului. Unitatea de control trebuie sa știe care cilindru este, în prezent,<br />
în cursa de compresie. Poziția arborelui cu came este determinată cu<br />
ajutorul senzorului Hall care scaneaza una sau mai multe semne de referință<br />
de pe arborele cu came. Aceasta are ca rezultat un semnal dreptunghiular,<br />
care este transmis către unitatea de comandă. În cazul sistemelor unității<br />
injector, există un dinte pe roata arborelui cu came pentru fiecare cilindru, cu<br />
distanța respectivă. Pentru a fi corect alocați dinții pentru un cilindru, o<br />
marcă de referință suplimentară este dispusa la distanțe diferite pentru<br />
cilindrii (nu pentru al patrulea cilindru). Unitatea de control poate transmite<br />
semnale către cilindrii individuali prin compararea timpului de compensare a<br />
celor două semnale dreptunghiulare.<br />
Senzor de debit de aer<br />
Pentru a determina cantitatea de injecție exactă și viteza de recirculare a<br />
gazelor de eșapament, unitatea de control necesită informații cu privire la<br />
cantitatea de aer de admisie. Debitul de masă de aer este măsurată de<br />
debitmetrul de aer instalat în galeria de admisie.
EDC – Electronic Diesel Control<br />
Senzori de temperatură<br />
Senzorii de temperatură sunt de obicei proiectati ca NTC. Asta înseamnă că<br />
există o rezistență de precizie realizata dintr-un material semiconductor, cu un<br />
coeficient de temperatură negativ (NTC) în carcasă. Acestea au o rezistență<br />
ridicata la temperaturi scăzute, pe masura ce temperatura creste, rezistenta<br />
scade.<br />
Senzorul de temperatura motorului este montat în circuitul lichidului de răcire<br />
al motorului. Înregistrează temperatura lichidului de răcire, care oferă informații<br />
despre temperatura motorului. Unitatea de comandă utilizează temperatura<br />
motorului ca valoare de corecție pentru a calcula cantitatea de injecție.<br />
Senzorul de temperatură a combustibilului este instalat pe partea de presiune<br />
joasă a instalației de combustibil. Acesta înregistrează temperatura<br />
carburantului. Din cauza modificărilor de temperatură se poate modifica și<br />
densitatea combustibilului. Unitatea de comandă are nevoie de temperatura<br />
carburantului pentru a calcula cu exactitate punctul de pornire și cantitatea de<br />
injecție. Orice răcire a combustibilului este de asemenea controlată folosind<br />
valoarea măsurată de senzorul de temperatură.<br />
Harta senzorului de temperatură a aerului indica temperatura aerului de<br />
admisie. Senzorul de temperatura a aerului de admisie poate fi instalat în<br />
sistemul de admisie ca un senzor separat sau integrat în presiunea din<br />
conducta de admisie. Ca și în cazul combustibilului, densitatea aerului, de<br />
asemenea, se schimba în functie de modificările de temperatură. Unitatea de<br />
comandă utilizează informația cu privire la temperatura de admisie a aerului,<br />
ca valoare de corecție pentru controlul aerului de supraalimentare.<br />
Senzori de presiune<br />
Există o unitate de evaluare electronică și o celulă de măsurare în carcasa<br />
senzorului de presiune. Această celulă de măsurare conține o membrană<br />
care cuprinde o cameră de presiune de referință la care patru rezistențe de<br />
expansiune sunt atașate într-un circuit punte. Două dintre aceste rezistențe<br />
de expansiune sunt utilizate ca rezistențe de măsurare și se află în centrul<br />
membranei. Celelalte două rezistențe sunt atașate la exteriorul membranei și<br />
sunt utilizate ca rezistențe de referință pentru compensarea temperaturii. În<br />
cazul în care forma membranei capata modificări datorită presiunii aplicate, se<br />
modifică tensiunea de măsurare. Această masurare a tensiuni este<br />
procesată de către sistemul electronic de evaluare și transmis către unitatea<br />
de comandă a motorului.<br />
Senzorul de presiune de încărcare înregistrează presiunea din conducta de<br />
admisie între turbocompresor și motorul. Presiunea de încărcare nu se<br />
măsoară în raport cu presiunea ambiantă, ci în raport cu o presiune de<br />
referință în senzor. Senzorul furnizează catre unitatea de control informații<br />
despre presiunea de încărcare. Referința și valorile reale sunt comparate în<br />
diagrama caracteristică pentru reglarea presiunii de încărcare, iar presiunea<br />
de încărcare este adaptată la cerințele motorului prin limitarea presiunii de<br />
încărcare
Senzorul de presiune a mediului (senzor de înălțime) calculează presiunea<br />
asupra mediului.Din moment ce acest lucru variază în funcție de altitudine,<br />
unitatea de control utilizează această valoare pentru a corecta reglarea<br />
sistemului de recirculare a aerului de supraalimentare și a gazelor de<br />
eșapament. Senzorul de presiune a mediului este adesea integrat în unitatea<br />
de comandă, dar poate fi, de asemenea, amplasat în compartimentul<br />
motorului ca un senzor separat.<br />
Senzorul de presiune a combustibilului calculează presiunea carburantului.<br />
Există două aplicații aici: Senzorul de presiune a combustibilului în zona de<br />
joasă presiune, de exemplu, în filtrul de combustibil. Acest lucru ajută la<br />
controlul filtrului de carburant pentru a prevenii îmbâcsirea. A doua aplicație<br />
monitorizează presiunea combustibilului pe partea de înaltă presiune.<br />
Senzorul de presiune a rampei, este utilizat aici în sistemul common rail.<br />
Senzor de mișcare a acului<br />
Senzorul de mișcare a acului indica punctul timpului de deschidere efectivă a<br />
injectorului. Unitatea de comandă are nevoie de aceste informații, în scopul<br />
de a compara începerea injecției cu datele din diagrama caracteristică, astfel<br />
încât injecția are loc întotdeauna exact la momentul potrivit. Senzorul de<br />
mișcare a acului este alcătuit dintr-un șurub de presiune, înconjurat de o<br />
bobină magnetică. Dacă șurubul de presiune este acționat mecanic prin<br />
deschiderea acului duzei, se schimba câmpul magnetic în bobina magnetică.<br />
Aceasta, la rândul său, modifică tensiunea aplicată în bobină, care are o<br />
sursă de tensiune constantă de la unitatea de comandă. Din intervalul de<br />
timp dintre informațiile transmise de senzorii de mișcare a acului și semnalul<br />
senzorului de punct mort superior, unitatea de control poate calcula<br />
începerea efectivă a injecției.<br />
Senzorul pedalei de accelerație Senzorul pedalei de accelerație înregistrează poziția pedalei de accelerație.<br />
(senzor de pedală)<br />
Acest lucru se poate face prin măsurarea căii sau unghiul pedalei de<br />
accelerație. Senzorul pedalei de accelerație poate fi atașat direct la pedala de<br />
accelerație, fie amplasat în compartimentul motorului. În acest caz, acesta<br />
este conectat la senzorul pedalei de accelerație printr-un cablu Bowden.<br />
Există diferite tipuri de senzori pentru pedala de accelerație. Unii lucrează cu<br />
un potențiometru care transmite tensiuni diferite la unitatea de comandă și<br />
care sunt apoi comparate cu o curbă caracteristică. Unitatea de comandă<br />
calculează poziția pedalei de accelerație, pe baza curbei caracteristice.<br />
Senzorii inductivi au un senzor Hall instalat permanent în locul<br />
potențiometrului. Există un magnet pe pedala de accelerație, care își schimbă<br />
poziția în funcție de poziția pedalei de accelerație. Semnalul astfel produs<br />
este amplificat și transmis la unitatea de comandă ca un semnal de tensiune.<br />
Avantajul senzorilor inductivi este că acestia nu se uzeaza. Comutatorul de<br />
relanti este integrat în senzorul pedalei de accelerație, ca și comutatorul<br />
marșarier, la vehiculele cu transmisie automată.
EDC – Electronic Diesel Control<br />
Comutator de frână<br />
Comutatorul de frână este amplasat pe pedala de picior, și este de obicei<br />
combinat cu comutatorul de lumini de frână. Când este acționată pedala de<br />
frână, un semnal este transmis la unitatea de control. Acest lucru are ca<br />
rezultat faptul că unitatea de control reduce puterea motorului pentru a<br />
preveni frânarea simultană și accelerarea.<br />
Comutator pedală de ambreiaj<br />
Comutatorul de pedala de ambreiaj este, de asemenea, amplasat pe pedala<br />
de picior. Informează unitatea de control, dacă pedala de ambreiaj este<br />
apăsată sau nu. Cand unitatea de control primește informații cum că pedala<br />
de ambreiaj este apăsată, se reduce cantitatea de injecție de combustibil<br />
pentru scurt timp, în scopul de a realiza schimbarea ''lină'' a treptei de viteză.<br />
Aer condiționat<br />
Unitatea de control EDC recepționează un semnal care indică dacă instalația<br />
de aer condiționat este pornită sau oprită. Aceste informații sunt necesare<br />
pentru a crește viteza de ralanti la pornirea sistemului de aer condiționat.<br />
Scăderea turației la ralanti este astfel evitată, de asemenea, atunci când se<br />
aplică ambreiajul compresorului.<br />
Semnal de viteză<br />
Unitatea de control EDC are nevoie de informații despre viteza curentă,<br />
pentru a controla ventilatorul radiatorului (radiator de debit ventilator), în scopul<br />
de a amortiza tremuratul în timpul operației de comutare și de control al<br />
vitezei.<br />
Sistemul de control al<br />
vitezei<br />
Unitatea de control EDC primește informații de la sistemul de control al vitezei<br />
pentru a determina dacă sistemul este pornit sau oprit, în cazul în care<br />
conducătorul auto ar putea accelera, încetini sau menține viteza.
Unitatea de control EDC<br />
Toate informațiile furnizate de senzori sunt procesate în unitatea de control<br />
EDC, și scoase ca semnale de comandă pentru dispozitivele de acționare.<br />
Unitatea de control este o placă de circuit cu toate componentele<br />
electronice, este montată într-o carcasă metalică. Senzorii și dispozitivele de<br />
acționare sunt conectate prin intermediul unei legături de tip mufă cu patru<br />
pini. Componentele electrice necesare pentru declanșarea directă a<br />
dispozitivelor de acționare sunt montate pe radiatoare în carcasa metalică, în<br />
scopul de a disipa căldura care se acumulează.<br />
Cerințe suplimentare trebuie să fie luate în considerare cu design-ul. Aceste<br />
cerințe se referă la temperatura mediului ambiant, sarcina mecanică și<br />
umiditate. La fel de important este rezistența la interferențele electromagnetice,<br />
precum și limitarea zgomotului de înaltă frecvență. Unitatea de control trebuie<br />
să funcționeze perfect la temperaturi de la -40 ° C până la aprox. + 120 ° c.<br />
Astfel, unitatea de control poate scoate semnalele de declanșare corecte<br />
pentru dispozitivele de acționare în orice condiții de funcționare ale motorului,<br />
unitatea de comanda trebuie să actioneze "în timp real". Acest lucru necesită<br />
o mare putere de calcul și arhitectura de calculator
EDC – Electronic Diesel Control<br />
Semnalele senzorilor ajung in diferite forme la unitatea de control. Din acest<br />
motiv, semnalele sunt ghidate prin circuite de protecție și amplificatoare<br />
opțional și convertoare de semnal și apoi procesate direct de către<br />
microprocesor. Semnalul analogic care indică faptul că motorul și temperatura<br />
aerului de admisie, cantitatea de aer aspirat, tensiunea bateriei, senzorul de<br />
oxigen etc. devin valori digitale în convertoarele analog / digitale. Pentru a<br />
evita interferența impulsurilor, semnalele senzorilor inductivi, cum ar fi viteza<br />
de cartografiere și marca de referință a senzorilor, sunt procesate într-o<br />
singură parte a circuitului.<br />
Microprocesorul are nevoie de un program pentru a procesa semnalele de<br />
intrare. Acest program este stocat pe o memorie numai de citire (ROM sau<br />
EPROM). În plus, această memorie numai de citire conține valorile specifice<br />
caracteristicilor motorului și curbele necesare pentru controlul motorului.<br />
Pentru a realiza funcția unor caracteristici specifice vehiculului sau variantele<br />
motorului, constructorul efectueaza o variantă de codificare. Acest lucru este<br />
necesar daca înlocuim unitatea de control cu o piesă de schimb, sau dacă<br />
schimbăm senzorii individuali sau elementele de acționare.<br />
Pentru a păstra un numar cat mai scăzut de unități de control, producătorii de<br />
vehicule, nu instaleaza pe EPROM înregistrarile efectuate cu anumite tipuri de<br />
unități pana la sfârșitul producției (EOL = nd f ine Programming - sfârșitul<br />
liniei de producție).<br />
Pe lângă ROM sau EPROM, este necesară si o memorie de citire / scriere<br />
(RAM). Acest lucru are sarcina de a stoca valorile calculate, valorile de<br />
adaptare și eventualele defecte care pot apărea în întregul sistem, acestea<br />
pot fi citite cu ajutorul unei unități de diagnosticare. Această memorie RAM<br />
necesită o sursă de alimentare permanentă. De exemplu, in cazul în care<br />
alimentarea cu energie electrică este întreruptă deoarece bateria este<br />
deconectată, datele stocate sunt pierdute. În acest caz, toate valorile de<br />
adaptare trebuiesc citite din nou de către unitatea de comandă. In anumite<br />
tipuri de unități, pentru a evita pierderea valorilor variabile, acestea sunt<br />
depozitate într-un EPROM în loc de o memorie RAM.<br />
Pentru a controla elementele de actionare, semnalul de iesire se realizează în<br />
etapele finale. Microprocesorul controlează aceste etape finale, care sunt<br />
suficient de puternice pentru a fi legate direct la elementele de acționare<br />
individuale. Aceste etape finale sunt protejate, astfel încât acestea nu pot fi<br />
distruse prin scurt-circuit la masă și tensiunea bateriei sau a sarcinilor<br />
electrice excesive.<br />
Datorita auto-diagnosticării, erorile care pot aparea la una dintre etapele finale,<br />
pot fi recunoscute iar iesirea va fi oprită dacă este necesar. Această eroare<br />
este apoi stocată in memoria RAM și poate fi citită apoi cu ajutorului unei<br />
unități de diagnosticare.
Actuatori<br />
Actuatorii execută comenzile transmise de unitatea de comandă. Acest lucru<br />
înseamnă că aceștia convertesc semnalele electrice de la unitatea de control<br />
în parametrii de rezistență fizică. Cei mai importanți actuatori sunt solenoizii<br />
pentru presiunea, cantitatea și programarea injecției. Exista diferite variante<br />
aici, în funcție de sistemul de injecție în cauză (injector, common-rail). Alți<br />
actuatori sunt actuatorii de presiune electro-pneumatici. Semnalele electrice<br />
ale unitatii EDC sunt convertite in control mecanic folosind o cutie de vacuum<br />
controlată printr-o supapă cu vid parțial, electro-magnetică.<br />
Actuatorii de presiune electro-pneumatici sunt:<br />
Supapa de evacuare a<br />
gazelor cu recirculare<br />
(supapa EGR)<br />
Supapa EGR controleaza cantitatea de aer evacuat și aerul de admisie<br />
adăugat.<br />
Actuatorul presiunii<br />
de incarcare<br />
Acesta controleaza presiunea de incarcare. Acest lucru se poate realiza prin<br />
deschiderea si inchiderea supapei de derivatie sau cu ajutorul<br />
turocompresorului cu turbina cu geometrie variabila sau prin reglarea<br />
unghiului de pas al palelor conductoare.
EDC – Electronic Diesel Control<br />
Clapeta de control<br />
Clapeta de control are rolul de a imbunătății recircularea gazelor de<br />
eșapament. La viteze reduse și în sarcină, suprapresiunea are loc in camera<br />
de admisie, ceea ce ajuta gazele de eșapament să ajungă în camera de<br />
ardere.<br />
Actuatorul de răsucire<br />
Actuatorul de răsucire influențează mișcarea de rotație a aerului de admisie.<br />
Mișcarea de răsucire crește în intervalul de viteză redusă și reduce forța<br />
centrifugă rezultată la viteze mai mari, ceea ce conduce la un amestec mai<br />
bun al aerului de admisie si a comustibilului in camera de ardere. Acest lucru<br />
duce la o combustie mai bună.<br />
Clapeta conductei de admisie<br />
Clapeta conductei de admisie este închisă atunci când motorul este oprit. Se<br />
oprește alimentarea cu aer proaspăt și, prin urmare, permite funcționarea<br />
''lina'' a motorului.<br />
Unitatea de control regleaza sistemul de pre-încălzire printr-un releu<br />
suplimentar de pre-încălzire sau printr-o altă unitate de control suplimentară.<br />
Răcirea combustibilului este controlată tot printr-un releu suplimentar.<br />
Ventilatorul radiatorului este declanșat în funcție de temperatura lichidului de<br />
răcire. Fluxul radiatorului este controlat în funcție de starea de încărcare a<br />
ultimului ciclu de conducere.<br />
Supraincalzirea se declanșează în funcție de sarcina generatorului.<br />
In scopul de obține puterea maximă a motorului, compresorul de aer<br />
condiționat se oprește la sarcina maximă și în modul de urgență când<br />
temperatura motorului este prea ridicată, astfel facilitează funcționarea<br />
motorului.
Semnalul luminos de avertizare al motorului se activeaza atunci când apar<br />
defecțiuni ale motorului. Acesta se poate activa și pentru avertizarea de<br />
pre-încălzire dacă este necesar.<br />
În plus, unitatea de comandă asigură semnale de la senzorul de viteză și /<br />
sau afișajul multifuncțional. Acesta include interfețe de comunicare cu alte<br />
sisteme și diagnostice ale vehiculelor<br />
Diagnosticare și<br />
depanare<br />
Diagnosticarea și depanarea într-un sistem de EDC nu sunt diferite de cele<br />
ale sistemelor de inducție de combustibil în motoarele cu benzină. Este<br />
necesara si aici o unitate de diagnosticare adecvată.<br />
Pe langa unitatea de diagnosticare, este necesar un multimetru sau mai bine<br />
un osciloscop, în cazul în care acestea nu sunt integrate în unitatea de<br />
diagnosticare.<br />
Cu EDC, de asemenea, testarea exacta depinde de functiile de diagnosticare<br />
comune ale producatorului vehiculului cu posibilitatile producatorului unitatii de<br />
comanda.<br />
Citirea memoriei<br />
de eroare<br />
Primul pas de diagnosticare trebuie să fie întotdeauna citirea codurilor de<br />
eroare stocate în unitatea de comandă. Erorile care s-au produs sunt stocate,<br />
cu ajutorul funcției de auto-diagnosticare. Codurile de eroare stocate pot<br />
include, uneori, informații suplimentare. Sunt afișate detalii dacă eroarea apare<br />
temporar sau este prezentă în permanență. De asemenea, pot fi afișate<br />
informații cum ar fi "întrerupere / cablu scurt-circuit" sau "semnal negativ".
EDC – Electronic Diesel Control<br />
Citirea blocurilor de valori<br />
măsurate<br />
Este important să se țină cont de faptul că o intrare în memoria de eroare<br />
acoperă întotdeauna toate componentele senzorului / actuatorului afectat.<br />
Acest lucru înseamnă că problema poate fi, de asemenea, în cablare, mufă<br />
sau, eventual, din cauza deteriorării mecanice.<br />
Prin citirea blocurilor de valori măsurate (analiză a valorilor reale), se pot analiza<br />
semnalele senzorilor prelucrate în unitatea de comandă.<br />
Trebuie notat aici faptul ca nu poate fi facută nici o diagnoză exactă cu privire la<br />
posibilele erori apărute, numai pe baza valorilor reale.Trebuie sa fie disponibile<br />
valorile de referință, acestea sunt necesare pentru a concluziona eventualele<br />
erori prin compararea valorilor de referință cu cele reale.<br />
Dacă aceste valori de referință nu sunt stocate în unitatea de diagnosticare,<br />
sunt necesare alte sisteme de informații sau specificațiile vehiculului. Citirea<br />
blocurilor de valori măsurate este adecvată în special pentru identificarea<br />
defectelor, în cazul în care nu apar, mențiunile sunt stocate în memoria de erori.<br />
Un astfel de exemplu clasic este senzorul de debit de aer. Prin compararea<br />
valorilor de referință / reale este posibil ca în timpul unui test drive, să se<br />
stabilească dacă valorile măsurate respectă valorile etalon.
Testarea actuatorilor<br />
Cu ajutorul testului de acționare, unitatea de diagnosticare oferă posibilitatea<br />
de a verifica cu ușurință actuatorii. În timpul testarii, elementele de acționare<br />
sunt declanșate consecutiv de către unitatea de comandă. Tester-ul poate<br />
auzi, vedea sau simți dacă dispozitivul de acționare reacționează la semnale<br />
și exercită o funcție. Testul actuatorului poate fi de asemenea utilizat pentru a<br />
verifica semnalul unității de control, cablurile și conexiunile. Pentru a face<br />
acest lucru, un osciloscop sau multimetru trebuie să fie atașat la elementul<br />
de acționare în timpul testarii. În cazul în care semnalul măsurat este în<br />
regulă, se poate presupune că sunt in regula conexiunile si cablurile cuplate.<br />
Actuatorul trebuie să fie apoi verificat pentru eventualele defecțiuni electrice<br />
sau mecanice. În cazul în care semnalul de comandă lipsește sau este<br />
defect, conexiunile și cablurile cuplate trebuie să fie verificate. Aici, de<br />
asemenea, sunt necesare informațiile specifice vehiculului, cum ar fi<br />
schemele electrice și valorile măsurate.<br />
Pentru a putea remedia erorile in siguranță, este important să se cunoasca<br />
foarte bine sistemul motor care urmează să fie diagnosticat. Nu toate<br />
defectele care apar trebuie să aibă neaparat o cauză electronică. Este<br />
întotdeauna posibil ca defectele mecanice, de ex compresie slabă, duze de<br />
injecție, sa ducă la probleme care conduc tehnicienii pe căi greșite în timpul<br />
procedurilor de remediere a erorilor.<br />
Condiția preliminară de bază este întotdeauna cunoașterea in detaliu a<br />
mecanicii autovehiculului. Prin urmare, este întotdeauna recomandabil să<br />
participe la cursuri de formare, atât pe tema sistemelor de injecție, cât și<br />
pentru abordarea instrumentelor de diagnosticare și de măsurare. Numai cei<br />
care înțeleg modul în care valorile măsurate ale senzorilor și poziția<br />
elementelor de acționare au efecte în sistemul global, sunt capabili de a<br />
realiza diagnosticarea defecțiunilor in condiții de siguranță. În procesul de<br />
învățare, pot fi de ajutor diverse cărți de specialitate cu privire la sistemele de<br />
injecție și a tehnicilor de măsurare.
Sistemul de aer secundar<br />
De ce se utilizează un<br />
sistem de aer secundar?<br />
Acest sistem este utilizat pentru a reduce și mai mult valorile HC și CO în<br />
timpul fazei de pornire la rece înainte sa se activeze convertorul catalitic.<br />
În cazul motoarelor pe benzină pentru operarea stoichiometrica, convertorul<br />
catalitic este utilizat în 3 moduri pentru a atinge o rată de conversie mai mare<br />
de 90%. În medie, până la 80% din emisiile unui ciclu de conducere sunt<br />
produse în timpul pornirii la rece. Dar, pentru că acest catalizator începe să<br />
funcționeze eficient la o temperatură de aprox. 300-350 ° C, alte măsuri<br />
trebuie să fie utilizate în acest timp pentru a reduce emisiile. Aceasta este<br />
sarcina sistemului de aer secundar. În cazul în care este suficient oxigen<br />
rezidual în sistemul de evacuare a gazelor, iar temperatura este suficient de<br />
mare, HC și CO reacționează într-o reacție ulterioară pentru a produce CO2 și<br />
H2O. Pentru a vă asigura că există suficient oxigen disponibil pentru reacția în<br />
faza de pornire la rece atunci când amestecul este extrem de bogat, se<br />
adaugă suplimentar aer pentru debitul gazelor de eșapament. În cazul<br />
vehiculelor echipate cu un convertor catalitic cu trei căi și un control lambda,<br />
sistemul de aer secundar este oprit după circa. 100 de secunde. Din cauza<br />
căldurii produse prin această reacție, temperatura de funcționare a<br />
catalizatorului este atinsă rapid. Aerul secundar poate fi adăugat în mod activ<br />
sau pasiv. În cazul unui sistem pasiv, fluctuațiile de presiune sunt exploatate<br />
în sistemul de evacuare a gazelor. Datorită vidului parțial generat de debitul<br />
din țeava de eșapament, aerul secundar este aspirat printr-o valvă<br />
temporizata. În cazul sistemului activ, aerul secundar este suflat în sistem cu<br />
ajutorul unei pompe. Acest sistem permite un control mai bun.<br />
Construcția și funcționarea<br />
sistemului de aer secundar<br />
1 Filtru de aer<br />
2 Pompă de aer secundară<br />
3 Unitate de control motor<br />
4 Releu declanșator<br />
5 Supapă de comandă<br />
6 Supapa de amestec<br />
fără curent
Structura și funcția<br />
sistemului de aer secundar<br />
activ<br />
Sistemul de aer secundar activ cuprinde, de obicei, o pompă electrică, releu<br />
de control, o supapă de control pneumatic și o supapă de amestec.<br />
Controlul sistemului este preluat de unitatea de comandă a motorului. În timp<br />
ce sistemul funcționează, pompa electrică este pornită de către unitatea de<br />
comandă a motorului cu ajutorul releului de comandă. În același timp, supapa<br />
de comandă pneumatică este declanșată. Aceasta se deschide și permite<br />
vidului parțial din conducta de admisie să acționeze asupra supapei de<br />
combinatie. Vidul parțial deschide supapa de amestec și aerul suplimentar<br />
transportat de pompa este pompat în conducta de gaze de evacuare în aval<br />
de supapele de evacuare. In momentul cand controlul lambda devine activ,<br />
sistemul de aer secundar este oprit. Unitatea de comandă a motorului<br />
decuplează pompa electrică și supapa de comandă pneumatică. Supapa de<br />
combinație este de asemenea închisă și previne astfel, gazele de eșapament<br />
fierbinți sa ajunga la pompa electrică.<br />
Manifestările sistemului de<br />
aer secundar atunci când<br />
este defect<br />
Lipsa de "post-combustie" duce la o creștere a emisiilor de evacuare în<br />
timpul fazei de pornire la rece și de pre-încălzire. Catalizatorul ajunge la<br />
temperatura de funcționare cu intarziere. Sistemele secundare de aer<br />
monitorizate de unitatea de comanda a motorului prin auto-diagnosticare,<br />
determină aprinderea martorului in cazul unor defectiuni.<br />
Cauzele defecțiunii<br />
sistemului de aer<br />
secundar<br />
Cea mai frecventa cauza a defectiunii sistemului de aer secundar este<br />
pompa care nu functioneaza. Pătrunderea umezelii afectează pompa, ceea<br />
ce duce in timp la defectarea pompei. Lipsa de masă și sursa de tensiune<br />
poate duce, de asemenea, la defectarea pompei. Conductele blocate sau<br />
care prezinta scurgeri, provoca defectarea sau funcționarea defectuoasă a<br />
sistemului. Supapele de control și de amestec suferă erori de funcționare<br />
datorate unui blocaj, o deteriorare sau lipsă de control.<br />
Diagnosticarea și<br />
remedierea problemelor<br />
sistemului de aer secundar<br />
La fel ca toate celelalte lucrări de depanare și diagnosticare, trebuie sa fie<br />
efectuata mai intai o inspecție vizuală și un test acustic suplimentar. Pompa<br />
electrică poate fi auzită în timpul testului acustic, în ralanti, cu motorul rece.<br />
Chiar și atunci când motorul este oprit, zgomotul pompei poate fi auzit in<br />
mod clar. În timpul inspecției vizuale, ar trebui să verificați toate componentele<br />
să nu existe nici o deteriorare. O atenție deosebită trebuie acordată<br />
conductelor și racordurilor acestora. Acestea trebuie să fie amplasate în mod<br />
corect pe componente și nu trebuie să fie supuse frecării. Ele nu trebuie să<br />
fie îndoite sau blocate de raze prea strânse. Siguranțele trebuie să fie<br />
verificate pentru a se asigura că acestea sunt prezente, corecte și nu sunt<br />
deteriorate. În cazul în care nu se constată erori în timpul acestor teste, poate<br />
fi utilizată o unitate de diagnosticare adecvată pentru a continua<br />
diagnosticarea. Pre-condiția de bază este ca sistemul dat de producatorul<br />
vehiculului sa fie capabil de auto-diagnoză.
Sistemul de aer secundar<br />
Toate erorile stocate pot fi citite și corectate din memorie de eroare.<br />
În cazul în care nu există defecte stocate în memoria unității, se poate apela<br />
la un dispozitiv de acționare, pompa electrică. În acest test se verifică<br />
funcționarea releului de control. Activarea supapei de comandă poate fi, de<br />
asemenea, verificată de către dispozitivul de acționare. Funcția supapei de<br />
comandă poate fi verificată și fără o unitate de diagnosticare. Pentru a face<br />
acest lucru, îndepărtați conducta de vid care duce la supapa de amestec.<br />
Porniti motorul rece.<br />
Ar trebui să fie posibil să se simtă un vid parțial la tubul supapei de<br />
comandă (de asemenea, poate fi conectata o pompă de vid) imediat ce<br />
pompa de aer secundar începe să curgă.<br />
În cazul în care nu se simte un vid parțial, verificați declanșarea supapei de<br />
comandă cu un multimetru. Dacă aceasta este cauza, se poate<br />
presupune că supapa de comandă este defecta<br />
Funcția supapei de amestec poate fi verificată cu ajutorul unei pompe de<br />
vid. Pentru a face acest lucru, scoateți conducta de vid de la supapa de<br />
amestec și conectați pompa de vid.
Acum, slăbiți racordul furtunului (vezi foto) de la pompa de aer secundar la<br />
supapa de amestec a pompei. Suflati aer in tub sub presiune ușoară (nu<br />
folosiți aer comprimat). Trebuie sa fie inchisa supapa de amestec. Creați un<br />
vid parțial la supapa de amestec și suflati din nou aer în racordul furtunului.<br />
Acum supapa de ametec trebuie să fie deschisa. Dacă supapa de amestec<br />
nu se deschide sau este deschisa permanent, atunci inseamna ca este<br />
defectă.
Electronic Stability Program (ESP)<br />
Programul Electronic de Stabilitate este acum o caracteristică standard la mai<br />
multe modele de autovehicule. Deoarece numărul de vehicule echipate cu ESP<br />
crește, de asemenea, crește si frecvența erorilor și cerințele de reparații in<br />
garaje. Aici ne-am dori să descriem pe scurt funcția, componentele individuale<br />
și posibilitatea sistemului de diagnosticare.<br />
Sarcina ESP-ului<br />
Sarcina ESP-ului este de a evita deplasarea vehiculului în lateral, în timpul<br />
deplasării într-o curbă sau în situații critice, cum ar fi de evitare (teste de direcție<br />
la viteză mare). Sistemul intervine în mod direct în controlul sistemului de<br />
frânare, motor, transmisie și menține vehiculul pe drumul cel bun. Este<br />
important, cu toate acestea, să ne amintim că legile fizicii nu pot fi anulate.<br />
Odată ce limitele sunt depășite, sistemul ESP nu poate împiedica vehiculul sa<br />
se abata de la traseul corect.<br />
Cum funțtionează?<br />
Ce se întâmplă atunci când ESP-ul este activ?<br />
Când are loc o situatie critica de conducere, sistemul ESP devine activ. O<br />
situație critică este detectată după cum urmează: Pentru a recunoaște o<br />
situație critică de conducere sistemul are nevoie de două informații de bază. În<br />
primul rând, dorința conducătorului auto, și în al doilea rând direcția în care se<br />
deplasează vehiculul. În cazul în care la o comparație între aceste două<br />
informații rezultă diferențe, adică în cazul în care vehiculul se indreapta catre o<br />
direcție diferită fata de cea dorita de către conducătorul auto, acest lucru duce<br />
la situații critice pentru ESP.<br />
Aceasta apare in cazul subvirării sau supravirării. Daca vehiculul subvireaza, prin<br />
intervenția asupra sistemului de frânare și a sistemului de control al motorului se<br />
va compensa aceasta tendință. Frâna este aplicată separat pentru roata<br />
interioară din spate. În cazul în care vehiculul este supravirat și tinde să<br />
derapeze, intervenția specifică de frânare pe roata din față exterioară va<br />
contracara supravirarea.<br />
În continuare am dori să explicăm senzorii și dispozitivele de acționare ale<br />
sistemului. Trebuie remarcat faptul că aici există diferențe între anumite funcții<br />
sau de structură, în funcție de constructorul vehiculului. Ne vom concentra<br />
asupra unui sistem, cum ar fi cel instalat într-un VW Passat, modelul anului 97.
Structura sistemului ESP<br />
Senzori<br />
Actuatori<br />
Unitate de control<br />
Unitatea de control<br />
În acest sistem, controlerul ESP nu este conectat la unitatea hidraulică.<br />
Este instalat pe peretele din dreapta față a picioarelor. Unitatea de<br />
comandă este alcătuita dintr-un calculator de înaltă performanță. Pentru a<br />
asigura o securitate maximă, sistemul este format din două calculatoare<br />
cu propria lor sursă de alimentare și de interfață de diagnosticare,<br />
folosind același software. Toate informațiile sunt prelucrate în paralel și<br />
computerele monitorizează reciproc. Unitatea de control este de<br />
asemenea responsabila pentru reglarea ABS / ASR și EDS. Toate<br />
sistemele sunt incluse într-o singură unitate de control.<br />
Senzorul de poziție a<br />
volanului<br />
Senzorul de poziție a volanului determină unghiul de direcție și transmite<br />
informația către unitatea de control. Senzorul unghiului de direcție este<br />
montat pe coloana de direcție. Cum funcționează senzorul unghiului de<br />
direcție? Acesta funcționează în același mod ca și o barieră de lumină. Un<br />
disc de codificare in forma unei masti de umbra, cu doua inele, un inel<br />
absolul si unul incremental. Discul de codificare este amplasat între cele<br />
doua inele. În fața sursei de lumină sunt doi senzori optici
Inel de reset cu<br />
alunecare pentru<br />
airbag șofer<br />
Atunci când volanul este rotit, iar lumina trece prin fantele senzorilor optici,<br />
este generată o tensiune. Prin diferite forme de umbră rezulta si valori diferite<br />
de tensiune. Un semnal regulat este generat pe partea inelului incremental in<br />
timp ce un semnal neregulat este generat pe partea inelului absolut. Prin<br />
compararea celor două semnale, unitatea de control poate calcula cât de<br />
mult a fost întors volanul. In plus, senzorul unghiului de direcție este conectat<br />
la un contor care numără numărul de rotații complete ale volanului. Acest<br />
lucru este necesar deoarece senzorii de unghi reprezintă în mod tipic unghiuri<br />
doar până la 360 °, în timp ce volanul poate fi rotit cu un total de +/- 720<br />
(patru rotații complete). Inelul de declansare si resetare al airbag-ului este<br />
amplasat sub senzorul de volan<br />
Sursă de lumină (a),<br />
Disc de codare (b),<br />
senzori optici (c+d) și<br />
counter (e) pentru rotațiile<br />
complete.<br />
Senzorul de acceleratie<br />
transversala<br />
Magnet permanent<br />
Arc<br />
Placă de amortizare<br />
Senzor Hall<br />
Senzorul de accelerație transversală are sarcina sa stabilească valoarea<br />
forțelor laterale ce acționează și incearcă să readucă vehiculul pe drum. Este<br />
întotdeauna instalat cât mai aproape posibil de centrul de greutate al<br />
vehiculului. Cum funcționează senzorul de accelerație transversală? Senzorul<br />
de accelerație transversală este alcătuit dintr-un magnet permanent, un<br />
senzor Hall, o placă amortizor și un arc. Împreună, amortizorul, arcul și<br />
magnetul permanent formează un sistem de magnet. Magnetul permanent,<br />
care este conectat la arc, poate oscila liber înainte și înapoi peste placa<br />
amortizorului. În cazul in care accelerația transversală acționează asupra<br />
vehiculului, placa amortizorului se indepărtează de sub magnetul permanent,<br />
această mișcare are loc cu o mica întârziere, datorită inerției sale. Această<br />
mișcare generează curenți turbionari în placa amortizorului, care formeaza un<br />
câmp opus cu câmpul magnetic al magnetului permanent. Slăbirea câmpului<br />
magnetic global conduce la modificarea tensiunii Hall. Variația tensiunii este<br />
proporțională cu accelerația transversală. Cu alte cuvinte, cu atât este mai<br />
mare mișcarea între magnetul permanent și placa amortizorului, cu atât este<br />
mai slab câmpul magnetic total și tensiunea Hall se va schimba mai mult.<br />
Atâta vreme cât nu există nici o accelerație transversală, tensiunea Hall<br />
rămâne constantă
Senzor de viteză de deviație<br />
(senzor de viteză de rotatie)<br />
Nod oscilație<br />
Cilindru gol<br />
Opt elemente piezoelectrice<br />
Senzorul de viteza de deviație are sarcina de a stabili dacă vehiculul tinde să<br />
se rotească în jurul axei sale verticale (rotire). De asemenea, acesta trebuie să<br />
fie întotdeauna instalat cât mai aproape posibil de centrul de greutate al<br />
vehiculului. Senzorul pentru viteza de rotație este alcătuit dintr-un cilindru gol<br />
la interior, care are componentele electronice cu 8 elemente piezo-electrice<br />
atașate acestuia. Patru dintre aceste elemente provoacă vibrații de rezonanță<br />
pe cilindrul gol la interior. Celelalte patru elemente înregistreaza dacă există<br />
vreo schimbare la nodurile de oscilație, în cazul în care ele sunt amplasate. În<br />
cazul în care un cuplu acționează asupra cilindrului tubular, nodurile de<br />
oscilație sunt deplasate. Mișcarea este înregistrată de către elementele piezoelectrice<br />
și transmise către unitatea de comandă. Acesta utilizează informația<br />
pentru a calcula rata de rotație.<br />
Senzorul combinat pentru<br />
accelerație transversală și<br />
viteza de rotație<br />
În sistemele mai noi, acești doi senzori într-o singură carcasă. Acestea sunt<br />
montate pe o placă de circuit și funcționează în conformitate cu principiile<br />
micromecanice. Acest lucru are o serie de avantaje, cum ar fi spațiul de<br />
instalare redus și o aliniere mai precisă a celor doi senzori unul față de<br />
celălalt. Acest senzor combinat, are o structură diferită de senzorii individuali.<br />
Senzorul de accelerație transversală este structurat după cum urmează: o<br />
placă condensator cu o masă în mișcare este pozitionata în așa fel încât să<br />
poată oscila înainte și înapoi. Această placă în mișcare este încadrată între<br />
două plăci de capacitate instalate in poziții fixe. Acest lucru are ca rezultat<br />
două condensatoare (K1 și K2) conectate în serie. Cantitatea de încărcare<br />
(capacitatea C1 și C2), poate găzdui cele două condensatoare, si poate fi<br />
acum măsurată prin electrozi. În starea de repaus, cantitățile de sarcina<br />
măsurate, sunt aceleași pentru ambele condensatoare. Dacă o accelerație<br />
transversală acționează pe senzor, placa mobilă este deplasată de inerție în<br />
raport cu direcția de accelerație. Această deplasare modifică distanța dintre<br />
plăci și, astfel, cantitatea de încărcare a condensatorilor. Această modificare<br />
a valorii capacității este măsura unității de comandă.<br />
K1<br />
Placă fixă<br />
Placă capacitivă cu<br />
masă mobilă<br />
Suspensie<br />
K2<br />
Electrod<br />
Placă fixă<br />
Senzorul pentru viteza de rotație este situat pe aceeași placă ca și senzorul<br />
de accelerație transversală, dar într-un loc separat. Acesta este construit<br />
după cum urmează: o masă oscilantă la care sunt atasate piesele<br />
conductoare, este fixată într-un câmp magnetic constant între un pol nord și<br />
un pol sud. Dacă se aplică curentul alternativ, masa oscilantă cu piesele<br />
începe să oscileze într-o linie dreaptă. In cazul în care are loc o mișcare de<br />
rotație, inerția masei de oscilație se schimbă printr-o miscare regulata înainte<br />
și înapoi. Schimbarea în mișcare a masei câmpului magnetic, de asemenea,<br />
determină o schimbare în comportamentul circuitelor electrice.
Electronic Stability Program (ESP)<br />
Această variație electrică ajută la măsurarea amplitudinii mișcării de rotație.<br />
Această structură este instalată în duplicat pentru a asigura o siguranta<br />
maximă.<br />
Directie de deplasare<br />
Polul Nord<br />
Suport<br />
Polul Sud<br />
Traseu conductiv<br />
Masă oscilantă<br />
Oscilație Rectilineară ce corespunde<br />
curentului alternativ aplicat<br />
Direcția de rotire<br />
Accelerația Coriolis<br />
Senzor pentru presiunea<br />
de frânare<br />
Senzorul pentru presiunea de frânare este instalat în pompa hidraulică ESP.<br />
El are funcția de a înregistra curentul presiunii de frânare in circuitul de<br />
frânare pentru unitatea de control. Unitatea de comandă utilizează valorile<br />
senzorului de presiune de frânare pentru a calcula forțele de frânare pe roți,<br />
care sunt integrate în calcule, atunci când sunt utilizate frânele. Senzorul de<br />
presiune de frână este alcătuit dintr-un element piezoelectric care acționează<br />
presiunea lichidului de frână, precum și o unitate de evaluare electronică. O<br />
schimbare a presiunii conduce la o modificare a distribuției de încărcare în<br />
elementul piezoelectric. Dacă elementul este depresurizat, sarcinile sunt<br />
distribuite uniform. Pe masura ce presiunea creste, sarcinile distribuite<br />
genereaza tensiune. Cu cât creste mai mult presiunea, cu atât mai mult<br />
sarcinile sunt separate. Tensiunea continuă să crească. Partea electronică<br />
de evaluare amplifică această tensiune și o transmite unitatii de comandă.<br />
Comutator ,,pornit / oprit''<br />
pentru ESP<br />
In anumite situații este necesar sa se deconecteze sistemul ESP (de<br />
exemplu, pe un stand de testare a frânelor sau la deplasarea vehiculului cu<br />
lanțuri de zăpadă). Pentru a permite conducătorului auto să facă acest lucru,<br />
un comutator ,,pornire / oprire'' este instalat. Daca sistemul este oprit prin<br />
intermediul comutatorului și nu este pornit din nou, el va porni din nou<br />
automat după ce motorul a fost repornit. În cazul în care sistemul ESP este<br />
activ nu poate fi oprit. De asemenea, nu poate fi oprit în cazul în care o<br />
anumită viteză a fost depășită.
Pompa hidraulică<br />
Necesarul de presiune preliminară pe partea de admisie din pompa de retur a<br />
sistemului ABS este generată cu ajutorul pompei hidrauluice. Pompa de retur<br />
nu este capabilă să construiască presiunea preliminară necesară în cazul ăn<br />
care pedala de frână nu este apasată, în acest caz nefiind presiune in sistem.<br />
Unitatea hidraulică<br />
În unitatea hidraulică sunt valvele de schimbare pentru frânele individuale<br />
ale roților, ele fiind necesare pentru a controla presiunea de frânare.<br />
Acestea sunt folosite in reglarea celor trei condiții necesare de presiune in<br />
unitatea hidraulică: creșterea presiunii, menținerea presiunii si reducerea<br />
presiunii.<br />
Senzorii de viteză a roții<br />
Senzorii de viteza a roții mapeaza viteza de rotație la fiecare roată in parte.<br />
Unitatea de comandă utilizeaza aceste informații pentru a calcula viteza jantei.<br />
Comutatorul pedalei de frână<br />
și comutatorul luminilor de<br />
frână<br />
Comutatorul pedalei de frână inregistrează poziția pedalei de frână și<br />
informează unitatea de control dacă aceasta este acționată sau nu.<br />
Comutatorul luminilor de frână este responsabil pentru declanșarea<br />
luminilor.
Electronic Stability Program (ESP)<br />
Luminile de avertizare<br />
Sunt trei lumini de avertizare in bord, acestea sunt importante pentru sistemul<br />
ESP. Lumina de avertizare pentru ABS, sistemul de frânare și ESP / ASR.<br />
Erorile sau defectarea sistemelor respective sunt indicate prin aceste lumini<br />
de avertizare. Pentru că un sistem depinde de altul, erorile sau defectiunile<br />
unui sistem pot provoca probleme la oricare dintre celelalte sisteme.<br />
Informatii suplimentare<br />
Ce se întâmplă când controlul<br />
ESP se declanseaza?<br />
Diagramă funcțională<br />
Unitatea de comandă ESP este conectată cu unitatea de comandă a<br />
motorului și unitatea de comandă a transmisiei (numai automat), precum și cu<br />
unitatea de control de navigație, în cazul în care este montata. Informațiile<br />
despre stările de funcționare ale unităților individuale sunt schimbate. În cazul<br />
în care se declanseaza sistemul ESP , are loc o intervenție în managementul<br />
motorului și transmisiei.<br />
În timpul intervenției sistemului ESP, următoarele lucruri se întâmplă: unitatea<br />
de comandă recunoaște o situație critică de conducere pe baza valorilor<br />
transmise de senzori. În unitatea hidraulică, procesul de acumulare a presiunii<br />
începe in circuitele de frânare respective. Pompa hidraulică începe să se<br />
alimenteze cu lichid de frână din rezervor în circuitul de frână. Presiunea de<br />
franare este acum disponibila foarte repede si transmisa la cilindrii de frana ai<br />
rotilor si la pompa de retur. Pompa de retur, de asemenea, incepe sa se<br />
alimenteze cu scopul de a creste mai mult presiunea de franare. Odată ce<br />
presiunea de frânare este suficientă, aceasta este menținută constantă.<br />
Supapa de admisie este închisă, iar pompa de retur încetează să mai<br />
funcționeze. Deoarece supapa de evacuare este închisă, presiunea se<br />
menține constantă. Dacă nu este necesară o presiune de frânare<br />
suplimentară, supapa de ieșire și ventilul de comutare se deschid simultan.<br />
Lichidul de frana poate acum sa curga înapoi prin cilindrul principal în<br />
rezervor. Pentru ca ventilul de intrare rămâne închis, nici un lichid de frână nou<br />
nu poate curge în sistem iar presiunea de frânare este redusă.<br />
1 - Creșterea presiunii<br />
2 - Menținerea presiunii<br />
Supapă de deplasare N225 (a)<br />
Supapă de înaltă presiune N227 (b)<br />
Supapă de admisie (c)<br />
Supapă de evacuare (d)<br />
Cilindru de frână (e)<br />
Pompă de retur (f)<br />
Pompă hidraulică (g)<br />
3 - Scăderea presiunii<br />
Ce defecte pot apărea<br />
în sistemul ESP?<br />
Pe lângă numeroasele scurgeri și probleme mecanice, componentele<br />
electronice pot ceda. Elementele electronice care pot ceda sunt: senzorii<br />
individuali, supapele de comutare sau unitatea de control. Cele mai frecvente<br />
defecte pot fi găsite în zonele senzorilor: de viteză a roții și senzorul unghiului<br />
de virare. Este important să se înțeleagă că direcționarea incorectă a roților<br />
poate duce la defecte în sistem.
Diagnostic<br />
În cazul în care sistemul ESP cedeaza, acest lucru este indicat printr-o<br />
comutare permanentă la lumina de avertizare. Trebuie facuta in primul rand, o<br />
verificare vizuală, înainte de a continua cu un diagnostic mai complex. O<br />
atenție deosebită trebuie acordată scurgerilor și deteriorarii componentelor. În<br />
cazul în care nu este gasit nimic neobișnuit în timpul verificarii vizuale, o unitate<br />
de diagnosticare este utilizata pentru teste suplimentare. Sistemul ESP are o<br />
caracteristică de auto-diagnosticare. Acest lucru înseamnă că recunoaște<br />
defectele, cum ar fi întreruperile de cablu, scurt-circuit la masă si în plus,<br />
defectele senzorilor. Aceste defecte pot fi stocate în memoria de erori a unității<br />
de comandă si citite. Urmatoarele componente sunt mapate prin autodiagnosticare:<br />
unitatea de control, senzorul de acceleratie transversala,<br />
senzorul de viteza de rotație, senzorul de presiune de frânare, supapele de<br />
comutare și de înaltă presiune în unitatea hidraulică și pompa hidraulică.<br />
Defecțiunile care apar la întrerupătorul de pornire/oprire nu sunt mapate de<br />
auto-diagnosticare.<br />
Testele cu unitatea<br />
de diagnoză<br />
Diagnosticarea sistemului ESP poate fi realizată cu o unitate de diagnostic<br />
adecvată. În funcție de unitatea specifică, există numeroase posibilități de<br />
testare disponibile, inclusiv teste de sistem prescrise special.<br />
În primul rând, trebuie citita memoria de erori. Orice defecțiuni care au avut<br />
loc, sunt stocate aici si dau primele indicii despre cauzele posibile ale<br />
defecțiunii. Defecțiunea stocată poate fi un indiciu al unui component<br />
defect (vezi foto eroare memorie 2) sau un cablu întrerupt/scurt-circuit. În<br />
acest fel, lucrările specifice de reparații pot fi efectuate.<br />
În cazul in care nu exista defecte stocate in memoria de eroare, valorile reale<br />
(vezi foto parametrul 1) pot fi folosite pentru a cerceta si evalua parametrii<br />
specifici. Documentele tehnice cu valorile de referință sunt necesare pentru a<br />
evalua valorile reale care apar în cazul în care nu sunt stocate în unitatea de<br />
diagnosticare. Defecțiunile stocate în memoria de eroare sunt, de asemenea,<br />
prezentate în timpul anchetei de valoare reală. O altă posibilitate de testare<br />
este testul actuatorului. Cu acest test, componentele individuale pot fi<br />
declanșate de către unitatea de diagnosticare și, astfel, pot fi testate functiile<br />
lor.
Testele de sistem prescrise special sunt utilizate pentru a efectua un test<br />
ghidat al componentelor individuale.<br />
Unitatea de diagnosticare prevede etape individuale și indică rezultatele întrun<br />
mod similar cu ancheta de valoare reala. Aici, din nou, starea<br />
componentelor poate fi evaluată. Este foarte dificil de efectuat un diagnostic<br />
semnificativ fără o unitate de diagnosticare adecvată. Nu poate fi facută nici o<br />
anchetă privind memoria de eroare si defectele stocate nu pot fi șterse după<br />
o reparație de succes. Din acest motiv, este necesară o unitate de<br />
diagnosticare adecvată. Este încă posibil, cu toate acestea, verificarea<br />
componentelor individuale sa se efectueze cu multimetru sau osciloscop.<br />
Pentru acest lucru sunt necesare documentele tehnice, cum ar fi schemele<br />
electrice și valorile de referință<br />
Testare senzori de<br />
viteză a roților<br />
Testarea cu multimetrul:<br />
Măsurarea rezistenței: deconectați conectorul senzorului și folosiți un<br />
ohmmetru pentru a măsura rezistența internă a celor două ace.<br />
efectuați această operatiune în cazul în care este clar că senzorul<br />
implicat este un senzor inductiv. Un senzor Hall va fi distrus prin masurarea<br />
rezistentei. Măsurarea rezistenței trebuie să fie între 800 și 1200 Ω (nota<br />
valorii de referință). În cazul în care valoarea este 0, acest lucru indică un<br />
scurt-circuit, în timp ce o rezistență infinită indică o întrerupere de cablu. Un<br />
test de conectare la sol de la PIN-ul respectiv a masei vehiculului ar trebui să<br />
conducă la o valoare de rezistență infinită.<br />
Test de tensiune: Conectați multimetru la cei doi pini de de conectare.<br />
Domeniul de măsurare al multimetrului trebuie setat la tensiune alternativă.<br />
Dacă roata este rotită cu mâna, senzorul produce un curent alternativ de<br />
aprox. 200 mV.<br />
Testarea cu osciloscopul<br />
Osciloscopul permite vizualizarea semnalului produs de senzor într-o<br />
reprezentare grafică. Pentru a face acest lucru, conectați cablul de măsurare<br />
al osciloscopului la cablul de semnal al senzorului și cablul de masă la un<br />
punct de masă adecvată. Osciloscopul trebuie să fie setat la 200 mV și 50<br />
ms. Când roata este rotita, un semnal sinusoidal devine vizibil pe osciloscop<br />
dacă senzorul este intact. Frecvența și tensiunea generată depind de viteza<br />
roții.
Testarea senzorilor activi<br />
Vă recomandăm să utilizați o unitate de testare special concepută pentru a<br />
testa senzorii activi. Senzorii activi necesită o sursă de tensiune pentru a<br />
funcționa și, prin urmare, nu pot fi testati și deconectati. Cu ajutorul unității de<br />
testare, prin analiza curentului de ieșire, se poate stabili numărul de poli Nord /<br />
Sud pe codificator, un decalaj supradimensionat sau subdimensionat și un<br />
scurt-circuit la masă.<br />
Testarea tensiunii de<br />
alimentare a unității de<br />
comandă<br />
Este important ca tensiunea bateriei sa fie în regulă, astfel în timpul măsurării<br />
să poată fi detectată orice cădere de tensiune pe cabluri/conectori.<br />
Măsurarea tensiunii și<br />
impamantarea unitatii de<br />
control<br />
Pentru a face acest lucru, deconectați cablul de de la unitatea de comandă.<br />
Citiți poziția pin-ului corespunzător pe diagrama circuitului si conectați cablul<br />
roșu de măsurare al multimetrului la pin-ul respectiv și cablul negru de<br />
măsurare la orice punct de împământare al vehiculului. Asigurați-vă că punctul<br />
de împământare este curat și dacă este fixat bine cablul de măsurare. Atenție<br />
mare atunci când conectați conectorul unității de comandă pentru a preveni<br />
deteriorarea contactelor. Se verifică dacă există tensiune la baterie prin<br />
măsurare.<br />
Se verifică împământarea<br />
unității de control prin<br />
măsurarea rezistenței.<br />
Pentru a face acest lucru, uitați-vă la pinii responsabili de împământare in<br />
schema electrică și conectați cablul de măsurare al multimetrului. Conectați al<br />
doilea cablu de măsurare la punctul de împământare al vehiculului. Valoarea<br />
rezistenței nu trebuie să depășească cca. 0,1 Ohm (valoare aproximativă,<br />
care poate varia în funcție de secțiunea si lungimea cablului).<br />
Ce ce este important atunci<br />
când înlocuiti componentele<br />
individuale?<br />
În cazul în care este necesară înlocuirea senzorului unghiului direcției sau a<br />
unității de comandă,setarea de bază trebuie să fie efectuată după instalare.<br />
Cu toate acestea, atunci când este instalat senzorul unghiului de direcție,<br />
trebuie sa aveti grijă să va asigurati că roțile din față și volanul se află în poziția<br />
înainte dreaptă, iar noul senzor sa fie în poziția centrală. Mai departe, cu mare<br />
atenție, inlocuiți viteza de rotatie combinată/ senzorul de accelerație<br />
transversala sau senzorii individuali. Acești senzori sunt extrem de sensibili. Ei<br />
pot fi instalati numai în poziția prescrisă. Senzorii pot fi instalați, fără să fie<br />
aplicată nicio tensiune sau presiune forțată, cu ajutorul șuruburilor de fixare. Nu<br />
este permisă nici modificarea direcției de instalare.
Notes
© Hella KGaA Hueck & Co., Lippstadt 9Z2 999 126-636 XX/03.08/0.07 Traducere , editare și tipar : X-Meditor Romania 2016 | Toate drepturile rezervate Hella KGaA Hueck & Co<br />
Hueck & Co.<br />
Rixbecker Straß e 75<br />
59552 Lippstadt, Germany<br />
Phone: +49 (0) 29 41-38-0<br />
Fax: +49 (0) 29 41-38-71 33<br />
Internet:www.hella.com<br />
Idei de astăzi,<br />
pentru maşini de mâine
