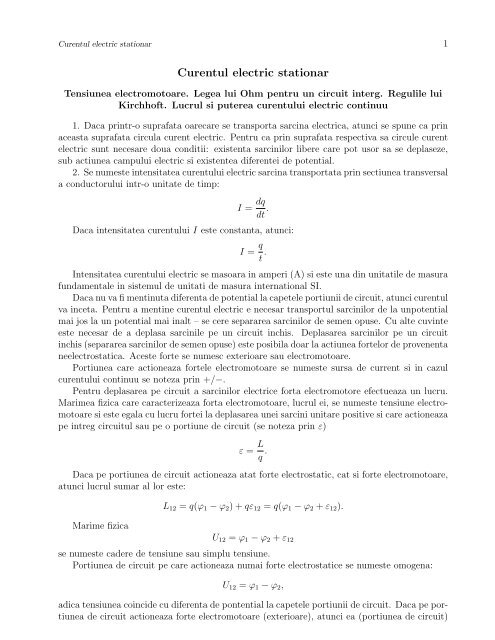

<strong>Curentul</strong> <strong>electric</strong> <strong>stationar</strong> 1<br />
<strong>Curentul</strong> <strong>electric</strong> <strong>stationar</strong><br />
Tensiunea electromotoare. Legea lui Ohm pentru un circuit interg. Regulile lui<br />
Kirchhoft. Lucrul si puterea curentului <strong>electric</strong> continuu<br />
1. Daca printr-o suprafata oarecare se transporta sarcina <strong>electric</strong>a, atunci se spune ca prin<br />
aceasta suprafata circula curent <strong>electric</strong>. Pentru ca prin suprafata respectiva sa circule curent<br />
<strong>electric</strong> sunt necesare doua conditii: existenta sarcinilor libere care pot usor sa se deplaseze,<br />
sub actiunea campului <strong>electric</strong> si existentea diferentei de potential.<br />
2. Se numeste intensitatea curentului <strong>electric</strong> sarcina transportata prin sectiunea transversal<br />
a conductorului intr-o unitate de timp:<br />
I = dq<br />
dt .<br />
Daca intensitatea curentului I este constanta, atunci:<br />
I = q<br />
t .<br />
Intensitatea curentului <strong>electric</strong> se masoara in amperi (A) si este una din unitatile de masura<br />
fundamentale in sistemul de unitati de masura international SI.<br />
Daca nu va fi mentinuta diferenta de potential la capetele portiunii de circuit, atunci curentul<br />
va inceta. Pentru a mentine curentul <strong>electric</strong> e necesar transportul sarcinilor de la unpotential<br />
mai jos la un potential mai inalt – se cere separarea sarcinilor de semen opuse. Cu alte cuvinte<br />
este necesar de a deplasa sarcinile pe un circuit inchis. Deplasarea sarcinilor pe un circuit<br />
inchis (separarea sarcinilor de semen opuse) este posibila doar la actiunea fortelor de provenenta<br />
neelectrostatica. Aceste forte se numesc exterioare sau electromotoare.<br />
Portiunea care actioneaza fortele electromotoare se numeste sursa de current si in cazul<br />
curentului continuu se noteza prin +/−.<br />
Pentru deplasarea pe circuit a sarcinilor <strong>electric</strong>e forta electromotore efectueaza un lucru.<br />
Marimea fizica care caracterizeaza forta electromotoare, lucrul ei, se numeste tensiune electromotoare<br />
si este egala cu lucru fortei la deplasarea unei sarcini unitare positive si care actioneaza<br />
pe intreg circuitul sau pe o portiune de circuit (se noteza prin ε)<br />
ε = L<br />
q .<br />
Daca pe portiunea de circuit actioneaza atat forte electrostatic, cat si forte electromotoare,<br />
atunci lucrul sumar al lor este:<br />
Marime fizica<br />
L12 = q(ϕ1 − ϕ2) + qε12 = q(ϕ1 − ϕ2 + ε12).<br />
U12 = ϕ1 − ϕ2 + ε12<br />
se numeste cadere de tensiune sau simplu tensiune.<br />
Portiunea de circuit pe care actioneaza numai forte electrostatice se numeste omogena:<br />
U12 = ϕ1 − ϕ2,<br />
adica tensiunea coincide cu diferenta de pontential la capetele portiunii de circuit. Daca pe portiunea<br />
de circuit actioneaza forte electromotoare (exterioare), atunci ea (portiunea de circuit)
<strong>Curentul</strong> <strong>electric</strong> <strong>stationar</strong> 2<br />
se numeste neomogena. Experimental s-a stabilit ca, pentru o portiune de circuit omogena<br />
intensitatea curentului este proportional tensiunii (legea lui Ohm)<br />
I = U<br />
R<br />
unde R este rezistenta <strong>electric</strong>a a conductorului si se masoara in Ohmi Ω:<br />
1Ω = 1V<br />
1A<br />
(rezistenta conductorului este de 1 Oh daca la tensiunea de 1V prin el circula un curent de 1A).<br />
Pentru conductorii metalici in forma de cilindru omogen rezistenta este<br />
R = ρ l<br />
S .<br />
unde l – lungimea conductorului, S – sectiunea transversala a conductoruli, ρ – rezistenta<br />
specifica, care in majoritatea cazurilor la temperature nu prea joase depinde de natura metalului<br />
si temperatura<br />
ρ = ρ0(1 + αt),<br />
unde ρ0 – rezistenta specifica la 0oC, t – temperatura in grade Celsius, α – coeficientul termic<br />
al rezistentei.<br />
Daca pe portiunea de circuit actioneaza si forte electromotoare, atunci U = ϕ1 − ϕ2 + ε12<br />
si deci<br />
I = ϕ1 − ϕ2 + ε12<br />
,<br />
care reprezinta legea lui Ohm pentru o portiune de circuit neomogena.<br />
Pentru o poriune de circuit omogena ε12 = 0 si<br />
I = ϕ1 − ϕ2<br />
R .<br />
Pentru un circuit inchis neramificat ϕ1 − ϕ2 = 0 si<br />
I = ε<br />
R ,<br />
unde R – este rezistenta sumara a intreg circuitului.<br />
In cazul unui circuit ramificat, cind pe diverse portiuni actioneaza diverse surse calculul lor<br />
(circuitelor) se simplifica folosind regulile lui Kirchhoff.<br />
Punctul din intersectie al trei si mai multi conductorise numeste nod. Curentii care circula<br />
spre nod se considera de un semn (plus sau minus), iar cei care circula de la nod – de alt semn<br />
(minus sau plus).<br />
Orice contur inchis dintr-un circuit ramificat se numeste ochi sau asa si i se spune – contur<br />
inchis.<br />
ε1<br />
R1<br />
Nod<br />
❛❵<br />
❛❵<br />
R2<br />
ε2<br />
R3<br />
ε3<br />
R
<strong>Curentul</strong> <strong>electric</strong> <strong>stationar</strong> 3<br />
I regula. Suma curentilor intr-un nod este egala cu zero:<br />
N�<br />
Ii = 0.<br />
i=1<br />
Ecuatii de acest tip pot fi alcatuite atatea, cat noduri sunt (N), dar independente vor fi cu<br />
una mai putin (N − 1).<br />
II regula. Suma produsurilor itensitatii la rezistenta unui ochi este egala cu suma<br />
tensiunilor electromotoare.<br />
N�<br />
N�<br />
IiRi = εi.<br />
i=1<br />
Se alege directia de ocolire a conturului, in sensul ornic sau impotriva se aleg in mod arbitrar<br />
sensul curentilor pe fiecare portiune.<br />
Daca sensul portiunii coincide cu sensul ocolirii, atunci curentul se considera pozitiv (in<br />
fata produsului IR va fi semnul plus), in caz contrar – negativ. Daca sursa de curent mentine<br />
curentul in sensul ocolirii, atunci ea se considera pozitiva, in caz contrar – negativa:<br />
cu<br />
❅<br />
❅<br />
+<br />
−<br />
�<br />
�<br />
�<br />
pozitiv<br />
� �<br />
❅ ❅<br />
❅<br />
❅<br />
+<br />
−<br />
�<br />
�<br />
�<br />
negativ<br />
� �<br />
❅ ❅<br />
La trecerea curentului <strong>electric</strong> printr-un conductor metalic are loc degajare de caldura, egala<br />
i=1<br />
Q = I 2 Rt.<br />
Aceasta afirmatie, aceasta formula, reprezinta Legea lui Joulu-Lenz. Aici R este rezistenta<br />
conductorului, I – intensitatea curentului, t – timpul. Sau, folosind legea lui Ohm, obtinem:<br />
Q = I 2 Rt = IUt =<br />
U 2<br />
R t.<br />
Nota. La unirea in serie a conductoarelor (rezistentelor) rezistenta totala este egala cu<br />
suma rezistentelor conductoarelor:<br />
N�<br />
Ri.<br />
i=1<br />
La unirea in paralel se aduna valorile inverse:<br />
1<br />
R<br />
1<br />
= +<br />
R1<br />
1<br />
+ ... +<br />
R2<br />
1<br />
RN<br />
=<br />
N�<br />
i=1<br />
1<br />
.<br />
Ri
<strong>Curentul</strong> <strong>electric</strong> <strong>stationar</strong> 4<br />
Exemple de rezolvare a problemelor<br />
1. Un voltmetru este menit pentru tensiunea de U = 3 V. Rezistenta aparatului R = 300 Ω.<br />
Sacara aparatului contine N = 100 diviziuni. Care va fi valoarea diviziunii aparatului utilizat<br />
ca miliamperimetru?<br />
Solutie<br />
Valoarea diviziunii aparatului folosit ca voltmetru este v = U<br />
. Prin urmare, intensitatea<br />
N<br />
curentului in acest caz va fi:<br />
i = v U<br />
=<br />
R RN ,<br />
3<br />
i = = 0, 1 (mA).<br />
300 · 100<br />
Raspuns: i = 0,1 mA.<br />
2. Rezistenta unei unitati de lungime a unei sirme din cupru este de 2,23 Ω/m. Se cere<br />
rezistenta specifica a cuprului, daca diametrul sarmei este de 0,1 mm.<br />
Rl = 2,23 Ω/m<br />
D = 0,1 mm = 1 · 10 −4 m<br />
ρ−?<br />
Solutie<br />
Pentru metale<br />
Atunci obtinem:<br />
Raspuns: ρ = 1,75 ·10 −8 Ωm.<br />
R = ρ l<br />
D2<br />
, unde S = π<br />
S 4 .<br />
ρ = RS<br />
l<br />
= R<br />
l<br />
ρ = 2, 23 · 3, 14 (1 · 10−4 ) 2<br />
4<br />
· π D2<br />
4<br />
= Rlπ D2<br />
4<br />
= 1, 75 · 10 −8 (Ω · m)<br />
3. Se cere rezistenta unei bobine din sarma de otel cu diametrul d = 1, 0 mm, masa careia<br />
este m = 300 g.<br />
d = 1,0 mm = 1·10 −3 m<br />
m = 300 g = 0,3 kg<br />
ρ = 15 ·10 −8 Ωm<br />
D = 7800 kg/m<br />
R−?<br />
Solutie<br />
unde S = π D2<br />
4<br />
R = ρ l<br />
S ,<br />
– aria sectiunii transversale a sarmei.
<strong>Curentul</strong> <strong>electric</strong> <strong>stationar</strong> 5<br />
Lungime l a sarmei poate fi determinata din<br />
unde D – densitatea otelului.<br />
Obtinem:<br />
Raspuns: R = 9,4 Ω.<br />
m = DV = DlS, atunci l = m<br />
DS ,<br />
R = 15 ·<br />
R = ρ · m 1 16m<br />
· = ρ<br />
DS S Dπ2 ,<br />
d2 16 · 0, 3<br />
7800 · 3, 142 · (1 · 10−3 = 9, 4 (Ω).<br />
) 2
