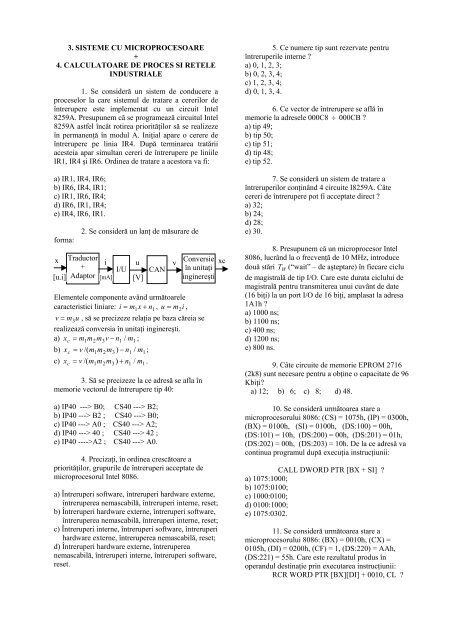

<strong>3.</strong> <strong>SISTEME</strong> <strong>CU</strong> <strong>MICROPROCESOARE</strong><br />
+<br />
<strong>4.</strong> CAL<strong>CU</strong>LATOARE <strong>DE</strong> PROCES SI RETELE<br />
INDUSTRIALE<br />
1. Se consideră un sistem de conducere a<br />
proceselor la care sistemul de tratare a cererilor de<br />
întrerupere este implementat cu un circuit Intel<br />
8259A. Presupunem că se programează circuitul Intel<br />
8259A astfel încât rotirea priorităţilor să se realizeze<br />
în permanenţă în modul A. Iniţial apare o cerere de<br />
întrerupere pe linia IR<strong>4.</strong> După terminarea tratării<br />
acesteia apar simultan cereri de întrerupere pe liniile<br />
IR1, IR4 şi IR6. Ordinea de tratare a acestora va fi:<br />
a) IR1, IR4, IR6;<br />
b) IR6, IR4, IR1;<br />
c) IR1, IR6, IR4;<br />
d) IR6, IR1, IR4;<br />
e) IR4, IR6, IR1.<br />
forma:<br />
x<br />
[u.i]<br />
2. Se consideră un lanţ de măsurare de<br />
Elementele componente având următoarele<br />
caracteristici liniare: i = m 1x<br />
+ n 1 , u = m 2 i ,<br />
v = m3u<br />
, să se precizeze relaţia pe baza căreia se<br />
realizează conversia în unitaţi inginereşti.<br />
a) x c = m1 m2m3v<br />
− n1<br />
/ m1<br />
;<br />
b) = v /( m m m ) − n m ;<br />
x c<br />
Traductor<br />
+<br />
Adaptor<br />
i<br />
I/U<br />
u<br />
CAN<br />
v<br />
[V]<br />
[mA]<br />
1 2 3 1 /<br />
1 m2m3<br />
) n1<br />
/<br />
c) x c = v /( m + m .<br />
<strong>3.</strong> Să se precizeze la ce adresă se afla în<br />
memorie vectorul de întrerupere tip 40:<br />
a) IP40 ---> B0; CS40 ---> B2;<br />
b) IP40 ---> B2 ; CS40 ---> B0;<br />
c) IP40 ---> A0 ; CS40 ---> A2;<br />
d) IP40 ---> 40 ; CS40 ---> 42 ;<br />
e) IP40 ---->A2 ; CS40 ---> A0.<br />
<strong>4.</strong> Precizaţi, în ordinea crescătoare a<br />
priorităţilor, grupurile de întreruperi acceptate de<br />
microprocesorul Intel 8086.<br />
a) Întreruperi software, întreruperi hardware externe,<br />
întreruperea nemascabilă, întreruperi interne, reset;<br />
b) Întreruperi hardware externe, întreruperi software,<br />
întreruperea nemascabilă, întreruperi interne, reset;<br />
c) Întreruperi interne, întreruperi software, întreruperi<br />
hardware externe, întreruperea nemascabilă, reset;<br />
d) Întreruperi hardware externe, întreruperea<br />
nemascabilă, întreruperi interne, întreruperi software,<br />
reset.<br />
1<br />
1<br />
Conversie<br />
în unitaţi<br />
inginereşti<br />
xc<br />
5. Ce numere tip sunt rezervate pentru<br />
întreruperile interne ?<br />
a) 0, 1, 2, 3;<br />
b) 0, 2, 3, 4;<br />
c) 1, 2, 3, 4;<br />
d) 0, 1, 3, <strong>4.</strong><br />
6. Ce vector de întrerupere se află în<br />
memorie la adresele 000C8 ÷ 000CB ?<br />
a) tip 49;<br />
b) tip 50;<br />
c) tip 51;<br />
d) tip 48;<br />
e) tip 52.<br />
7. Se consideră un sistem de tratare a<br />
întreruperilor conţinând 4 circuite I8259A. Câte<br />
cereri de întrerupere pot fi acceptate direct ?<br />
a) 32;<br />
b) 24;<br />
d) 28;<br />
e) 30.<br />
8. Presupunem că un microprocesor Intel<br />
8086, lucrând la o frecvenţă de 10 MHz, introduce<br />
două stări T W (“wait” – de aşteptare) în fiecare ciclu<br />
de magistrală de tip I/O. Care este durata ciclului de<br />
magistrală pentru transmiterea unui cuvânt de date<br />
(16 biţi) la un port I/O de 16 biţi, amplasat la adresa<br />
1A1h ?<br />
a) 1000 ns;<br />
b) 1100 ns;<br />
c) 400 ns;<br />
d) 1200 ns;<br />
e) 800 ns.<br />
9. Câte circuite de memorie EPROM 2716<br />
(2k8) sunt necesare pentru a obţine o capacitate de 96<br />
Kbiţi?<br />
a) 12; b) 6; c) 8; d) 48.<br />
10. Se consideră următoarea stare a<br />
microprocesorului 8086: (CS) = 1075h, (IP) = 0300h,<br />
(BX) = 0100h, (SI) = 0100h, (DS:100) = 00h,<br />
(DS:101) = 10h, (DS:200) = 00h, (DS:201) = 01h,<br />
(DS:202) = 00h, (DS:203) = 10h. De la ce adresă va<br />
continua programul după execuţia instrucţiunii:<br />
CALL DWORD PTR [BX + SI] ?<br />
a) 1075:1000;<br />
b) 1075:0100;<br />
c) 1000:0100;<br />
d) 0100:1000;<br />
e) 1075:0302.<br />
11. Se consideră următoarea stare a<br />
microprocesorului 8086: (BX) = 0010h, (CX) =<br />
0105h, (DI) = 0200h, (CF) = 1, (DS:220) = AAh,<br />
(DS:221) = 55h. Care este rezultatul produs în<br />
operandul destinaţie prin executarea instrucţiunii:<br />
RCR WORD PTR [BX][DI] + 0010, CL ?
a) (DS:220) = 5Ah, (DS:221) = A5h, (CF) = 0;<br />
b) (DS:220) = 5Ah, (DS:221) = A5h, (CF) = 1;<br />
c) (DS:220) = ADh, (DS:221) = AAh, (CF) = 0;<br />
d) (DS:220) = AAh, (DS:221) = ADh, (CF) = 0<br />
12. În timpul execuţiei subrutinei de tratare a<br />
întreruperii software INT 50, apare o cerere de<br />
întrerupere externă cu numărul tip 40. Va fi întreruptă<br />
tratarea subrutinei curente ?<br />
a) Da, deoarece numărul tip al întreruperii externe<br />
este mai mic decât cel al întreruperii software;<br />
b) Nu, deoarece întreruperile software au prioritate<br />
mai mare decât cele hardware externe, indiferent<br />
de numărul tip al acestora;<br />
c) Da, dacă întreruperea respectivă nu este mascată şi<br />
s-au validat întreruperile externe prin execuţia<br />
instrucţiunii STI, in cadrul subrutinei.<br />
1<strong>3.</strong> Se consideră următoarea stare a<br />
microprocesorului 8086: (CX) = 0105h, (DI) =<br />
0200h, (CF) = 1, (DS:200) = 22h, (DS:201) = 44h.<br />
Care este rezultatul în operandul destinaţie prin<br />
executarea instrucţiunii:<br />
ROR BYTE PTR [DI], CL ?<br />
a) (DS:200) = 11h, (CF) = 0;<br />
b) (DS:200) = 22h, (CF) = 1;<br />
c) (DS:200) = 11h, (CF) = 1;<br />
d) (DS:200) = 29h, (CF) = 0.<br />
1<strong>4.</strong> Care fanion al microprocesorului I 8086<br />
stabileşte dacă registrele SI şi DI sunt incrementate<br />
sau decrementate în timpul unei instrucţiuni cu şiruri?<br />
a) PF b) DF c) TF<br />
15. Câte cuvinte există în stivă dacă valorile<br />
curente ale registrelor interne ale microprocesorului<br />
I8086 sunt: (SS) = OCOO H şi (SP) = FFOO H ?<br />
a) 128 b) 200 c) 256<br />
16. Care dintre registrele interne ale<br />
microprocesorului I8086 îşi modifică conţinutul în<br />
timpul unui salt intersegment?<br />
a) IP; b) CS; c) CS şi IP.<br />
19. Lungimea unui cadru transmis printr-un<br />
sistem de comunicaţii este variabilă dacă se utilizează<br />
următoarele metode de acces la mediul de<br />
comunicaţie:<br />
a) metoda "CSMA/CD" şi metoda "simbol de<br />
control"<br />
b) metoda "CSMA/CD" şi metoda "inel fragmentat"<br />
c) metoda "simbol de control" şi metoda "inel<br />
fragmentat".<br />
20. Cum reacţionează un echipament<br />
terminal de date (DTE) care utilizează metoda<br />
“CSMA/CD” dacă în timpul transmisiei unui cadru<br />
sesizează apariţia unei coliziuni pe magistrală?<br />
a) opreşte transmisia;<br />
b) transmite o secvenţă de bruiaj;<br />
c) trece în regim de recepţie.<br />
21. Care din următoarele afirmaţii este<br />
adevărată într-o reţea locală utilizând metoda “simbol<br />
de control” (“control token”)?<br />
a) reţeaua are neapărat o topologie tip inel;<br />
b) reţeaua are neapărat o topologie tip magistrală<br />
(“bus”);<br />
c) reţeaua poate avea fie topologie inel fie<br />
magistrală.<br />
22. Instrucţiunile de intrare/ieşire (IN şi<br />
OUT) realizează transferul datelor între porturi şi<br />
microprocesor prin intermediul:<br />
a) acumulatorului (A);<br />
b) registrului de date (D);<br />
c) registrului de bază (B).<br />
2<strong>3.</strong> Intr-un sistem de achiziţie, perioada de<br />
eşantionare este:<br />
a) egală cu durata conversiei analog numerice;<br />
b) mai mare decât durata conversiei analog<br />
numerice;<br />
mai mică decât durata conversiei analog numerice.<br />
17. Modelul de referinţă ISO pentru<br />
sistemele de comunicaţii este structurat pe un număr<br />
de a) 5 nivele; b) 7 nivele; c) 9 nivele.<br />
18. Intr-un sistem de comunicaţii având o<br />
topologie de tip inel pot fi utilizate următoarele<br />
metode de acces la mediul de comunicaţii:<br />
a) metoda "CSMA/CD" şi metoda "simbol de<br />
control"<br />
b) metoda "CSMA/CD" şi metoda "inel fragmentat"<br />
c) metoda "simbol de control" şi metoda "inel<br />
fragmentat"
