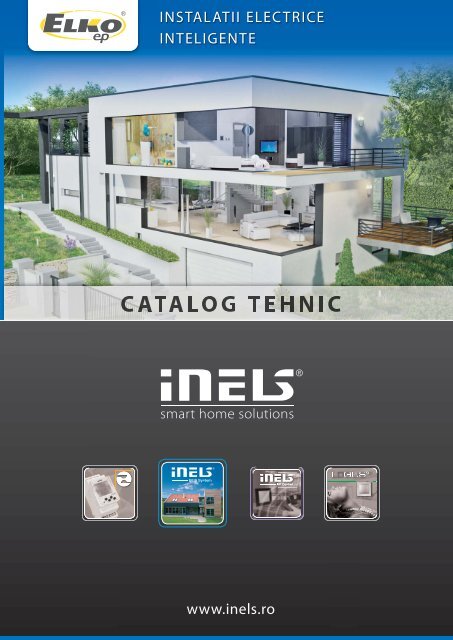

INSTALATII ELECTRICE INTELIGENTE www.inels.ro - ELKO EP, sro

<strong>INSTALATII</strong> <strong>ELECTRICE</strong>

<strong>INTELIGENTE</strong>

<strong>www</strong>.<strong>inels</strong>.ro

2

ELKO EP Russia

ELKO EP Poland

ELKO EP Germany

ELKO EP

ELKO EP Slovakia

ELKO EP Hungary

PREZENTAREA COMPANIEI ELKO EP

ELKO EP, o companie inovativa si, totodata producatoare

de dispozitive electronice modulare a fost partenerul dumneavoastra

timp de 19 ani. Gama noastra de produse s-a

dezvoltat in mod dinamic. De la producţia iniţială de dispozitive

modulare clasice (prima de bază, apoi extrem de

sofisticate), am avansat si rafinat Sistemul de Control Wireless

RF. Experienta noastra a fost utilizata constant pentru

G R O U P

ELKO EP Romania

ELKO EP Ukraine

Solutii complexe

Am decis ca in acest an sa ne orientam catre solutiile complexe.

Dorim să vă oferim o oferta de produse sufi cient de variata, atat

în e-shopul nostru cat şi la distribuitorii nostri cat şi de a proiecta

şi pune în aplicare, în mod individual, ideile dumneavoastra.

Împreună cu produsele de înaltă calitate, vă puteţi baza pe suportul

nostru tehnic consecvent, pe serviciile profesionale de

consultanţă şi de garantare a calităţii. Am fost preocupati, in

mod continuu, de îmbunătăţirea produselor existente cat şi de

dezvoltarea de produse complet noi.

Datorită portofoliului nostru de produse variate, noi ne-am stabilit

pe pieţele externe. Am deschis, cu succes, fi liale în Rusia,

Polonia, Ungaria, Slovacia, România şi Ucraina. Deasemeni, vindem

produsele noastre, de asemenea, în zeci de alte ţări, ca un

furnizori şi parteneri ai liderilor din ingineria electrica sau, pe

cont propriu.

Motto-ul nostru „Întotdeauna ceva în plus“, se reflectă nu numai

în avantajele produselor noastre, dar, de asemenea, în

abordarea durabilă a resurselor naturale în producţie, precum

şi în posibilitatea de a utiliza produsele noastre pentru a economisi

energie.

a crea si imbunatati instalatiile electrice inteligente iNELS

Pozitia noastra stabila si de succes in piata este rezultatul

efortului de dezvoltare interna si a liniilor de productie de

ultima generatie. Toate produsele noastre si componentele

sistemelor au fost proiectate si fabricate in conformitate cu

standardele ISO. Aceleasi conditii se aplica si in cazul produselor

utilizate in procesul de fabricatie.

Telecomanda

RF cu ecran

Sistem wireless

Unitate control

wireless

Dispozitive

electronice modulare

PRODUCT LINES

RELEE - Dispozitive electronice modulare

<strong>www</strong>.elkoep.ro

Gama larga a dispozitivelor electronice modulare aduce noi oportunitati in sfera controlului, monitorizarii

si protectiei caselor, apartamentelor, birourilor sau, de a controla procesele industriale: relee de timp,

contactori, intrerupatoare de scara automate, intrerupatoare programabile, dimmere, termostate, surse

de curent, dispozitive de control si semnalizare, porti GSM, etc

iNELS - Instalatii electrice inteligente

<strong>www</strong>.<strong>inels</strong>.ro

iNELS iti va transforma casa intr-o gospodarie inteligenta, pentru care veti invidiat. Va asigura si reglarea incalzirii

si a conditionarii aerului, controlul luminilor si asigura perfect casa ta. Puteti sa va bucurati perfect de

SCENELE prestabilite - de ex.: efectueaza o cateva comenzi printr-o singura apasare. Incercati, deasemeni,

controlarea casei de la distanta. iNELS - si esti cucerit!

RF Control - Sistem Wireless

Datorita sistemului unic de control wireless, poti avea casa sub control. Sistemul RF TOUCH iti ofera posibilitatea

controlului asupra caldurii, iluminatului, comutarii electrocasnicelor si a jaluzelelor/rulourilor doar cu o singura

atingere. Fara ziduri sparte, cabluri suplimentare doar... instalare rapida si usoara. LOGUS90 <strong>www</strong>.elkoep.ro

are un design exclusivist

nu doar pentru gama wireless fi ind extins in toata gama de produse.

LOGUS90 - Dispozitive pentru comutare

<strong>www</strong>.logus90.ro

Va oferim intrerupatoare, tragatoare si, echipamente in design standard - din plastic sau metal dar, ceea ce

atrage cu adevarat, este design-ul de lux al ramelor din materiale naturale, precum: lemn, metal, marmura

sau sticla tratata. Fii unic!!

RF KEY

RF PILOT

Caracteristicile

multimedia ale iNELS

Dispozitive instalate pentru

protectie si comutare

Instalatie

electrica inteligenta

Intrerupatoare

si prize casnice

4

CONTINUT CATALOG

Instalatii electrice inteligente

Despre noi

iNELS Multimedia

Extensia Multimedia

Panoul tactil iNELS

Functiile sistemului.Controleri de interior

Avantajele sistemului iNELS

Sistem wireless RF Touch

Unitate tactila de control. Solutii wireless ale instalatiei electrice

Intrerupatoare si prize rezidentiale Logus 90

Exemplu de comanda controleri de perete. Combinatii color EST-2

Intrerupatoare si prize rezidentiale ELEGANT

PRODUSE iNELS

Vedere generala asupra sistemului iNELS

Exemple de tipologii Bus CIB

descriere pictograme

simbolurile produselor

Unitate de proiectare

Vedere generala produs iNELS

UNITATEA SISTEMULUI

CU2-01M, unitate centrala

PS-100/iNELS, sursa de putere

BPS2-01M, BPS2-02M, separator bus si sursa de putere

MI2-02M, bus extern principal

GSM2-01, comunicator GSM

ACTUATORI DE COMUTARE

SA2-02M, actuator de comutare 2-module

SA2-04M, actuator de comutare de 4-module

SA2-012M, actuator de comutare de 12-module

SA2-01B, de acţionare 1-modul

SA2-02B, actuator de comutare 2-module

JA2-02B, JA2-02B/DC, acţionare jaluzele/rulouri

HC2-01B/AC, HC2-01B/DC, controlorii de thermovalve

ACTUATORI DIMARE

DA2-22M, actuator dimare de 2 module

LBC2-02M, acţionare dimare, pentru lămpi fl uorescent 2-module

DIM-6, actuator dimare 1-modul

DIM6-3M-P, modul de extensie putere pentru DIM-6

LM2-11B, actuator dimare 1-modul

I N P U T U N I T S

IM2-140M, unitati de intrare binare

IM2-20B, IM2-40B, IM2-80B, unitati de intrare binare

TI2-40B, unitati de intrare termo

2-3

6

7

8

9

10

11

12

12-13

14

15

16 -19

20

20

21

21

22-23

24-25

27

28-29

30

31

31

32

33

34

35

36-37

38-39

40

41

42

43

44

45

46-47

48

CONTINUT CATALOG

Intelligent electrical installation

CONVERTORI DIGITAL - ANALOGIC / ANALOGIC - DIGITAL

ADC2-40M, convertor analog - digital de 4 module

DAC2-04M, convertor digital - analog de 4 module

DAC2-04B, convertor digital - analog

CONVERTOR

USB

RF iNELS/USB, fl ash drive NEW!

Ethernet

ELAN -IR Convertor Ethernet pentru coduri IR NEW!

ECRFAN TACTIL

iTP-B 10.2” NEW!

iTP-B 8.4” NEW!

Design LOGUS 90

EST-2

CONTROLERE DE GRUP MURALE

WSB2-20, WSB2-40, WSB2-80, controler mural

WMR2-11, cititor de carduri

WTC2-21, termo-regulator mural

CONTROL VOCAL

Sophy2, Sophy2-L, unitate multifunctionala

R O O M T H E R M O R E G U L A T O R

IART2-1, termoregulator de camera analog

IDRT2-1, termoregulator de cameră digital

MULTIMEDIA NEW!

Video-zona

Player-ul din Video-zona iMM-Client/DVD_250

Player-ul din Video-zona iMM-Client/DVD_1000

ACCESORIILE iNELS

APLICATII

Software iTP-B Basic

Software iTP-B Multimedia

Software iTP-B Full Control

Licence iNELS Mobile

Slim IP Door Phone 02C, Interfon cu IP versiune subtire

KEY2-01, tastatură de control

Termo senzori TC, TZ

Termo-motor ALPHA AA 0-10 V, ALPHA AA 0230 V, ALPHA AA 24 V

Balast dimabil reglabile DIML

Unitate de protectie a datelor DTNVEM 1/CIB

CAPACITATEA DE INCARCARE A PRODUSULUI

iNELS în PRACTICA

49

50

51

52

53

56

56

54-55

58-59

60

61

62-63

64

65

66

66

67

68

68

68

68

68

69

70

71

72

73

74-75

76-77

5

<strong>INSTALATII</strong> <strong>ELECTRICE</strong> <strong>INTELIGENTE</strong>

MULTIMEDIA

Pentru confort sporit, la sistemul standard de INELS,

a fost adaugata o extensie multimedia.

iNELS multimedia (IMM), va permite sa controlati întreaga

casă prin intermediul unui ecran de televizor

sau de la panoul Touch INELS.

Din orice loc, aveti in palma casa dumneavoastra.

Puteţi controla foarte uşor de încălzirea, aerul condiţionat,

iluminatul, obloanele, alarma de securitate şi

alte dispozitive conectate la sistem.

Datorită unui design vizual atemporal, nu veti primi

doar un manager de uz casnic perfect, ci, de asemenea,

un element de design modern pentru casa ta.

EXTENSIA SISTEMULUI MULTIMEDIA

Controler

Giroscopic

Server iMM

(stocare date)

Zona Video 1 Zona Video 2 Zona Video 3

Amplifi cator

iMM Client

Camera

IP exterioara



Unitate

comutare

Camera

IP interioara

Client iMM

Comunicator

poarta



Sistemul Instalatiilor Electrice Inteligente (iNELS)

controleaza funcţionarea casei dvs., de la incalzire si

reglarea conditionarii aerului, la controlul iluminatului

sau al jaluzelelor si al altor aparate, al casei şi al securitatii

proprietatii dumneavoastra.

Poate recunoaşte schimbările funcţiilor sistemului

comparat cu starea programata şi, să vă informeze

despre aceste schimbări prin intermediul telefonului

mobil, PDA sau pe internet.

INELS este proiectat pentru a satisface nevoia de instalaţii

electrice mici, precum şi pentru a controla unităţile

care necesită automatizari ample şi complexe.

Monitorizarea instalatiilor poate fi folosita pentru case familiale,

apartamente, birouri, spaţii de vânzare, precum şi pentru

clădiri mari, complexe de construcţii cat şi in industrie.

PC/Laptop

Client

iMM

Panou Tactil Tableta

iNELS (iTP-T)

Wifi

PC portabil,

(iPhone, PDA)

Streamer

Player Audio

Zona

Wifi

iNELS Touch Panel

Box (iTP-B)

Wifi

Antena

satelit

Router internet

iNELS TOUCH PANEL (iTP-B, iTP-T)

DESCRIERE MENIU PRINCIPAL AL PANOULUI TACTIL iNELS

Instalatia

electrica

Control incalzire,

aer-conditionat,

ventilatie

Control al camerelor

video, alarma, usi, etc.

Redare fotografi i,

fi lme, muzica,

internet, comunicare

interioara

E-mail, calculator,

notite, informatii

Scene

Sobota Sunday 19.3.2010 22.1.2012 My house

Function Funkce

Climate Klima

Safety Bezpečnost

Media Média

Oblíbené Favourite

Scény Scenes

Lampa Lamp LED Světlo Žaluzie Light Plán Bulb domu Hallway Zavlažování Blinds

Klimatizace

Wind

Ventilace

Humid.

Topení

Temperature

Odvlhčení

Odvlhčení

Twilight

5 15 7 20

m/s

%

°C

Lx

0 15 0 100 -30 +50 0 250

Camera Kamera

Kamery Cameras

Alarm

Vrata Gate door

Photo Foto Movie Film

TV

Music Hudba Internet

TABs Email

Light Scéna ON 1

SETARI VARIABILE

Calculator Záložky

Light Scéna OFF 2

Notes Vše ON/OFF

Scene Scéna 3

Data curenta

Gate Brána

Information

Kalkulačka

Lampa Diningroom

Water

32,2

°C

0 40

Email Poznámky

Spatiu liber pentru adaugare

si personalizare icon

Deşi ITP a fost conceput iniţial ca parte din IMM, poate funcţiona

independent - de exemplu: doar cu iNELS sau cu IMM.

Confi gurarea este foarte usor de efectuat, cu ajutorul unui

confi gurator web. Caracterele sunt scrise folosind o tastatura

virtuala. ITP, de asemenea, permite utilizatorilor să creeze

scene, şi anume: la evenimente de grup, scene care pot fi

apoi accesate din iNELS cu o simpla atingere a unui buton.

O unitate de control ideala şi practica pentru toata casa

ta. ITP este utilizat pentru un control rapid şi efi cient al

functiilor INELS / IMM şi, facilitează monitorizarea transparenta

a casei dumneavoastră.

ITP vă permite să controlaţi funcţiile instalatiei electrice.

Aveţi posibilitatea de a controla încălzirea şi iluminatul,

comutarea dispozitivelor din casa dvs., monitorizarea

imaginilor de la camerele instalate, vizualizati fotografi i,

redati fi lmul dumneavoastră preferat, comutare canale

TV, asculta muzica sau răspunde e-mail-uri.

Spre deosebire de IMM, ITP are unele accesorii practice,

cum ar fi un calculator, notepad, client e-mail şi, desigur,

un browser de Internet, care permite accesul rapid

la web.ITP poate fi montat pe perete (ITP-B) sau mobil,

sub forma unei tablete (ITP-T).

Aer-Conditionat

Air condition

Ventilatin

Intercom Interkom

Informace Irrigation

Multiroom

Obyvák Martin

21°C 30°C

Alarm aktivní

15:25

Living room: EurosportHD

Bedroom: Právě Now hraje: playing

Karel_Gott_Trezor

Ice Age 2

35:56

2:32

/

/

1:35:28

5:16

Room Máte 1: Now 3 nové playing zprávy

Shot in the dark

2:32 Máte 5 / poznámek 3:16

Následuje:

3 new messages

15:28 Scéna 4

22:00 Noční režim

5 notes

SECURITATE

Ora curenta

Selectare camera

Temperatura curenta

interioara/exterioara

Informatii despre

activitatile din zone

diferite ale casei

Mesaje si vedere

generala notite

FAVORITE

Puteţi determina funcţiile pe care doriţi să le aveti pe iTP-ul

dumneavoastra, alegeti locatia lor pe ecran sau, puteti sa le

aveti arajjate in mod automat. Modul in care arata noul manager

de uz casnic depinde in totalitate de dumneavoastra.

Pentru mai multe informatii, vizitati pagina noastra <strong>www</strong>.<strong>inels</strong>.ro

<strong>INSTALATII</strong> <strong>ELECTRICE</strong> <strong>INTELIGENTE</strong>

FUNCTIILE SISTEMULUI

Acces de la distanta

- prin internet, PDA sau mesaje SMS

Reglarea tuturor tipurilor de sisteme de incalzire si racire

- in fi ecare camera (circuit) independent, temperatura este

rglata in functie de conditiile meteo exterioare Control

of external shutters

Sistem de securitate

- monitorizarea efractiilor

- preventia incendiilor datorita senzorilor de gaz si de fum

Simularea prezentei

- control automat al jaluzelelor la ore prestabilite

Controlul iluminatului

- scene de iluminare dependente de intensitatea iluminarii

ambientale, de miscare sau de ora din zi

Control centralizat

- corpurile de iluminat, circuitele de priza selectate pot fi comutate

prin atingerea unui buton

Controlul electrocasnicelor

- puteti controla orice aparat electrocasnic conectat la

iNELS in functie de timp/ temperatura/ intensitate lumina

ambientala ori, alt mod prestabilit

CONTROLERI DE INTERIOR

Controleri murali de grup

- controlerii sunt proiectati bi-modul, tetra modul sau

octo-modul in designul Elegant sau LOGUS 90

Buton Control Wireless cu apasare simpla

- Control uşor şi convenabil de la distanţă

Termoregulator de cameră

- Conceput pentru reglarea temperaturii camerei

SOPHY pentru control vocal

- si de la distanta

Telecomanda universala (IR)

Tastatură de control

- Sistem integrat de securitate

Panou tactil

- controlul complet al întregului sistem cu ajutorul

iNELS Designer & Manager (IDM)

Unitate de control cu ecran tactil (EST-2)

- Controler inteligent şi compact pentru instalare pe perete.

- EST-2 controleaza iluminatul, încălzirea şi jaluzele în camere.

Aspect LOGUS 90 .

MULTIMEDIA iNELS DESIGNER & Manager

Extinderea sistemul INELS, sub titlul pertinent iNELS Multimedia

ofera o noua defi nitie traiului într-o casă şi ii animă instalatiile

electrice (şi nu numai).

Managementul casa nu a fost niciodată mai uşoar! iNELS Multimedia

conţine fi lme, programe de televiziune, muzica, şi arhivă

fotografi că, de control telefon, Intercom si, vizualizarea eleganta

şi control confortabil al tuturor componentelor tehnologice

ale case

Programe pentru informaţii complexe şi control al tuturor

aparatelor care sunt parte ale instalaţiei electrice. IDM

permite atribuirea şi stabilirea de funcţii diverse pentru

controlere. Acestea permit pre-programarea modurilor

de încălzire sau de control al aparatelor, în functie de timpul

real, temperatură sau altele evenimente.

AVANTAJELE SISTEMULUI INELS

AVANTAJELE OFERITE UTILIZATORULUI FAŢĂ DE INSTALAŢIILE

<strong>ELECTRICE</strong> CLASICE:

CONFORT

- funcţia dimming (variaţia graduală a intensităţii luminii; spre minim/spre maxim)

- control printr-o simplă atingere a ecranului de comanda (touch screen),

informaţii complete despre sistem

- control prin telecomanda (ex: telecomsia dvs. TV)

- control prin voce (unitate SOPHY, răspunde la comenzi vocale)

- reglarea temperaturii în conformitate cu un program prestabilit – control

separat în fi ecare cameră

- posibilitate de control prin telefonul mobil, calculator şi Internet

AUTOMATIZARE

- funcţiile sunt executate automat ţinând cont de valorile setate (timp,

temperatură, intensitatea luminii, mişcarea persoanelor, viteza vântului)

- este posibilă executarea câtorva funcţii pe baza unei comenzi sau a unui

eveniment (ex. când se întunecă- iNELS coboară jaluzelele, aprinde lumina,

creşte temperatura în cameră, porneşte televizorul, şi multe altele)

- funcţiile sosire/plecare: după ce codul de securitate a fost introdus de la tastatură

(sau citirea cartelei magnetice de către cititorul de carduri) sistemul comanda

automat aparatura din casă în funcţie de setările programate pentru utilizatorul respectiv

INFORMAŢIE

- sistemul vă infomează despre evenimentele produse, prin intermediul

mesajelor text SMS.

- oriunde vă găsiţi şi aveţi conexiune la INTERNET, puteţi să vă conectaţi la casa

dumneavoastră şi să verifi caţi sau schimbaţi funcţiile sistemului.

- sistemul de securitate poate fi conectat la o fi rmă de pază

SECURITATE

-alarmă cu funcţii suplimentare

- sistemul este echipat cu tastatură care poate fi controlată prin cod sau cartelă de acces

- setările şi accesul sunt restricţionate de introducerea unor parole pentru diferite

nivele de securitate

- protecţia casei în caz de vreme rea (închiderea jaluzelelor în caz de vânt puternic sau

furtună), evenimente nedorite (căderi de tesiune, suprasarcini), calamităţi naturale

(senzor de inundaţie, senzori de fum).

Avantaje pentru electricieni comparativ cu instalaţiile clasice:

NU ESTE NECESARĂ CUNOAŞTEREA SCHEMEI

<strong>ELECTRICE</strong> SAU A FUNCŢIILOR INSTALAŢIEI

- instalaţie serială BUS pe două fi re, cablare în toată casa

- toate unităţile sunt conectate la BUS în orice loc

- pornind de la aceasta bara se pot monta unitati pretutindeni

- funcţiile unităţilor vor fi programate prin calculator

ECONOMIE DE TIMP ŞI BANI LA INSTALARE

- nu este necesară instalarea cablurilor de comanda pentru fi ecare senzor sau

actuator

- eliminarea greşelilor de instalare (poziţionare greşită, lipsă cablu)

FLEXIBILITATE

- unităţile de suplimentare pot fi adăugate oricând fără a fi nevoie de decuplari

sau demontări în pereţi

- unităţile iniţiale pot fi schimbate cu altele (cu o sarcină mai mare la comutaţie

sau un număr mai mare de intrări/ieşiri)

- bio instalatie: întreruperea circuitelor electrice neutilizate (ex: circuitele

de prize pe timpul nopţii).

- reglarea condiţiilor perfecte pentru somnul liniştit al copiilor dumneavo

astră, stingerea treptată a luminilor, temperatură adecvată, monitorizarea

mişcării – “serviciu de bonă”.

- alimentarea senzorilor se realizează la tensiuni mici 24 Vcc, evitându-se

astfel riscul curentării la contactul cu aceştia

ECONOMIE

- regulation of heating / cooling

- time or time-limited switching

- light regulation (possible energy savings up to 10% )

- dependant switching (e.g when it is dark, for adjusted temperature etc...)

- blocking of selected appliances in case of high meter readings

- elimination of unwillingly switched appliances (e.g. when there is no

motion – light switches off )

DESIGN

- design modern al întrerupătoarelor de perete, prize, termostate, senzori

pentru comanda vocală – toate cu acelaşi design elegant

- posibilitatea combinaţiilor de culori şi diferite moduri de dispunere în

funcţie de ramele alese

- touch- screen (ecran de comanda controlabil prin contact tactil), pentru o

uşoară modifi care a funcţiilor casei dumneavoastră

TIMPUL DE INSTALARE

- destul de mic, datorită sistemului BUS

- unităţile sunt instalate, programarea lor putând fi făcută mult mai târziu

FLEXIBIL LA SCHIMBĂRI ŞI EXTENSII

- posibilitatea ulterioară de a adăuga sau schimba modulele de intrare sau de ieşire

- funcţiile pot fi schimbate de la calculator sau de la distanţă prin intermediul

INTERNETULUI

- funcţiile unităţilor pot fi modifi cate uşor prin intermediul programului

(sau de la distanţă prin Internet).

MENTENANŢĂ

- electricianul poate controla sistemul de la distanţă prin Internet- acces

foarte uşor

- identifi carea erorilor şi modifi carea funcţiilor pot fi făcute de la distanţă

ŞI NU ÎN ULTIMUL RÂND…

- o califi care în plus pentru dumneavoastră şi angajaţii dumneavoastră

- posibilităţi suplimentare pe piaţă, referinţe în plus

- un pas înaintea competitorilor

- sporirea prestigiului fi rmei dumneavoastră

SISTEMUL FARA FIR

RF Control - sistemul wireless este unica solutie inteligenta pentru

instalatii electrice, inj special pentru reconstructia caselor, apartamentelor

sau extiderii de rete electrice. Instalarea se poate face

usor fara a sparge sau a gauri peretii. Unitatile (actuatorii) pot fi

instalate direct in dozele de perete, lampi, panouri de sigurante si

oriunde instalatia permite.

RF Control permite controlul wireless al aparatelor electrice si

electrocasnicelor, dimarea luminii, controlul jaluzelelor, obloanelor,

usilor de garaj, portilor de acces piscinelor. Aparatura poate

fi comutata in functie de timp, programe presetate, scene, etc..

Care sunt benefi ciile comunicatiei fara fi r?

• comutarea de la distanta a electrocasnicelor

si dispozitivelor electrice

• controlul obloanelor, jaluzelelor

• Controlul portilor de acces si a usilor de garaj

• control manual sau automat (in functie de programul presetat)

• comutarea electrocasnicelor pornit/oprit in functie

de sesizarea senzorilor

• reactioneaza la deschiderea neautorizata a usilor

sau ferestrelor

• reactioneaza la miscarea oamenilor (autorizati sau nu)

• economie de electricitate datorita reglarii luminii

si a temperaturii

Dimarea

luminilor

Reglarea

temperaturii

Controlul

unitatilor de aer

conditionat


obloanelor


detectoarelor

200 m

RANGE 200 m

RANGE

FREQUENCY 868

868 MHz 868 MHz

ELEGANT DESIGN



Locatii fl exibile: ideal pentru montarea in cladiri existente, la

fel de bine si in imobile in recontructie sau cladiri noi: multumita

sistemului RF Control, nu sunteti limitati in asezarea

intrerupatorului, de exemplu cand mutati mobila. Intrerupatorul

fara fi r poate fi lipit pe geam, montat pe grinda sau

pur si simplu asezat pe o noptiera si poate fi mutat oriunde,

oricand.

Doriti sa controlati luminile de pe terasa sau sa deschideti

usa de garaj?

Veti avea o telecomanda tip cheie intotdeauna pregatita

Modulul universal de transmitere va ofera 4 butoane pentru

semnalul RF facilitand conectarea urmatoarelor dispozitive

la sistem: intrerupatoare de usi sau butoane, senzori electronici

de alarma (incendiu, fum, detectoare de usi, ..) sonerii, etc.

Securitatea si protectia proprietatii

Senzorii de inundatie, temperatura, incendiu sau scurgeri

de gaztrimit semnale actuatorilor care inchid apa sau gazul,

pornesc sistemul de ventilatie, etc.

Actuatorii pot fi montati in cutii de instalare, sub intrerupatoarele

existente, lampi sau lustre, sau pe sine tip DINin interiorul

panoului de control.

Un design inteligent al intrerupatoarelor, fabricate din plastic,

sticla, lemn, metal sau granit

Un excelent echipament pentru RF Control este aceasta

telecomanda construita intrr-un design elegant cu

ecran OLED. Cu RF Pilot puteti controla confortabil toate

dispozitivele si electrocasnicele din casa.

Aveţi posibilitatea de a controla luminile în toată casa

precum şi sa le mariti sau micsorati intensitatea. Cu RF

Pilot puteţi trage pur şi simplu în sus şi în jos jaluzelele,

obloanele şi copertinele.

Modul de scenă vă permite să controlati un grup de

receptoare - la o atingere de buton se pot efectua mai

multe comenzi.

RF Pilot comunica cu toate elementele fără fi r ale

sistemului RF Control.

Pentru mai multe informatii vizitati <strong>www</strong>.elkoep.com

UNITATE TACTILA DE CONTROL FARA FIR

SI AVETI TOTUL SUB CONTROL...

Ecranul touch (sensibil la atingere) este inima intregului sistem

RF. Va ofera controlul deplin al incalzirii, comutarii oricarui

dispozitiv electric sau electrocasnic, dimarea luminii

sau controlul obloanelor. Toate acestea cu posibilitatea de

RFJA-12B

230 V

RFSA-11B

Heating

Save mode

Normal mode

Party mode

Heating program

Start

of light

Holliday mode

Next function

Settings

Finish

of light

RFJA-12B

230 V

Mon

Tue

Wed

Thu

Fri

Sat

Sun

Livingroom

15:00

Daily overview

Weekly overview

09:00

On O

OK

25.00 C

Heating (save mode)

Set temperature

21 °C

21.00 C

OK

Mon

Tue

Wed

Thu

Fri

Sat

Sun

programare saptamanala automat si fara fir. Totul este controlat

prin intermediul ecranului touch construit în cu design

Logus90. Împreună cu portofoliul larg de alte unităţi

RF, RF TOUCH face sistemul complet fara fir - RF Control.

RFDA-71B

Bedroom

09:00

Daily overview

Weekly overview

OK

19:45

Unit design

RF Touch-B

versiunea pentru

doza

RF Touch-W

versiunea

pentru perete

SOLUTII FARA FIR PENTRU INSTALATIA ELECTRICA A DUMNEAVOASTRA

INCALZIRE

• Controlul dispozitivelor de incalzire (cazane, termo valve 0-10V ...)

• Reglarea temperaturii în toată casa sau în camere individuale

• Informaţii privind temperatura exterioară (senzor de temperatură fără fi r) - terase

• Posibilitatea de a seta programul de încălzire proprie pentru toată săptămâna

• Modul de vacanta va întrerupe programul de încălzire, atunci când sunteti plecat

• Corectia temperaturii din camera (în timpul programului de încălzire)

se efectuează cu o comandă catre regulatorul termic digital

DIMAREA

• reglarea intensitatii luminii (becuri, lumini cu halogen cu transformator

electric sau bobina, tuburi fl uorescente cu balast dimabil 1-10V)

• Nume personalizat pentru circuite individuale (cum ar fi „lumini sufragerie“)

• imitatie „răsărit / apus“ - lumina treptat urca sau coboara în timpul

perioadei presetate cuprinsă între 2 secunde şi 30 de minute

DETECTOARE

• RF Touch comunică cu detectoare - fereastra, usa, mişcare ...

• posibilitatea de combinare cu actuatorii de comutare

• Prezentare generală perfectă a intregii case.

COMUTAREA

CONTROL RAPID

RFJA-12B

24V DC

• această funcţie serveşte pentru a porni / opri luminile, prizele, dispozitivele

electrice si electrocasnicele

• control intuitiv datorita numelor personalizate

• Comutatorul de ceas vă permite să comutaţi aparate în timp real, chiar si

în timpul absenţei dumneavoastră (simulare a prezenţei de persoane, etc)

• selecţii de comutare funcţia de acţionare: comutare on/off , releu de impuls,

buton, pornire intarziata/retur (ora de întârziere, de la 2 secunde la 60 minute)

JALUZELELE

• controlează obloanele, copertinele, usile de garaj, etc

• obloanele sunt controlate separat sau ca un grup

• stabilirea unui program independent de timp pentru a trage în sus / jos

• receptoarele sunt alimentate fi e de 230V sau 24V DC (obloane între

ferestre, etc)

• serveşte pentru a controla elemente de acţionare ca un grup cu o

singură atingere

• posibilitatea de a confi gura scene; la activare, de exemplu, la fereastra,

obloanele sunt trase în jos şi luminile sunt ajustate la intensitatea dorită.

PRIZE SI INTRERUPATOARE

INTRERUPATOARE DE PERETE CU DESIGN LUXOS LOGUS 90

Dispozitivele sunt destinate conectarii la CIB bus,exista posibilitatea combinarii mai multor tipuri de rame

WSB2-20/G

Buton de perete

2-functii

WSB2-40/G

Buton de perete

4-functii

SOPHY2/G

Senzor de voce

DESIGNUL CARE ITI TAIE RASUFLAREA

Luxos, individual, frumos. Sunt caracteristicile designului intreruptoarelor

Logus, care te incanta de la prima vedere Intrerupatoarele,

prizele si accesoriile sunt din plastic, dar permiteti-ne

sa spunem ca designul lor imita cu fi delitate culori metalizate

si in acelasi timp stralucitoare, materiale de lux. Metal, lemn

natural, sticla sau marmura, sunt designuri tipice pentru LO-

GUS90. Din aceste materiale sunt realizate ramele, care pot fi

combinate cu mastile butoanelor si prizelor, in functie de

gusturile clientului. Mastile butoanelor disponibile in alb sau

culoarea fi ldesului. Pentru varianta metalica sunt disponibile

TREI ANI DE TRADITIE

WMR2-11/G -

Card reader

WTC2-21/G

Termocontroled de

perete

EST-2

Touch panel

de asemenea culorile precum perla, gheata, aluminiul sau gri.

Rezistenta culorilor la abraziune si zgarieturi este testata cu

strictete de catre producator, acesta oferind totodata si o garantie

de 10 ani pentru rezistenta culorilor produselor utilizate

zilnic.

Masca poate fi curatata cu alcool fara nici o problema. Multumita

simplitatii, puritatii designului si varietarii combinatiilor

ramelor si mastilor, intrerupatoarele LOGUS 90 se potrivesc in

orice incinta. Va oferim 24 de modele standard, dar la cerere

poate fi facuta orice combinatie.

ELKO EP este distribuitor exclusiv al intreprinderii EFAPEL din Portugalia pentru aceasta linie de prize si intrerupatoare. Calitatea

lor a fost dovedita in conditii de umiditate sau salinitate crescuta timp de mai bine de 3 ani de cand sunt produse si distribuite in

intreaga lume. EFAPEL este o companie respectata, care este specializata in producerea de echipamente de joasa tensiune, elemente

de protectie pentru panourile electrice, sisteme de cabluri, conectori, panouri de telecomunicatii si sisteme de sonorizare.

Compania a fost infi intata in 1978 si in prezent exporta in 48 de tari din intreaga lume.

CALITATE SI SIGURANTA

EFAPEL nu se concentreaza numai asupra designului produselor

ci si asupra calitatii partilor interioare ale acestora. Calitatea

poate fi vazuta la orice componenta a intrerupatorului.

Instalatorii electricieni vor aprecia aceste echipamente, din

plastic foarte rezistent, fara muchii ascutite, care pot fi manipulate

si instalate in deplina siguranta. Constructia mecanismului

permite izolarea totala a partilor periculoase sau

metalice astfel incat mana utilizatorului sa nu vina in contact

cu ele. Pe langa durata lunga de viata si rezistenta, intrerupatoarele

sunt igienice si nu reprezinta un pericol pentru cei

mici. Compania are numeroase certifi cari ale calitatii.

PRIZE SI INTRERUPATOARE

INTRERUPATOARE DE PERETE CU DESIGN LUXOS LOGUS 90

BASE

BR-alb GE-Gheata

MF-Fildes PE-Perla

FRUMOS,

AQUARELLA CRYSTAL METALLO ARBORE PETRA

plastic metalic sticla metale nobile lemn granit

AL-Aluminiu

IS-Gri

CG-Sticla/Gheata

CP-Sticla/Perla

CA-Sticla/Aluminiu

CS-Sticla/Gri

EXTRAORDINAR

SI LUXOS

MECANISMUL

INTRERUPATOARELOR

Mastile pot fi schimbate cu usurinta in cazul in care intrerupatorul

se invecheste sau doriti o alta combinatie de culori.

Montarea impreuna a partilor componente este foarte

usoara. Echipamentul are 4 clame, deci rama se fi xeaza direct

pe dispozitiv ne mai fi ind necesare alte dispozitive de

prindere. Aceste clame inteligente permit montarea intrerupatorului

si buna functionare a acestuia chiar daca peretele

nu este perfect plat (drept). Situatiile in care suprafata

nu este dreapta sunt rezolvate prin asa numitul sistem „fl

oating rocket“. Echipamentul poate fi montat in doze clasice,

sau in locuri unde nu este foarte mult spatiu. Un alt

avantaj il constituie lipsa bornelor de acces cu suruburi:

TP-Titan/Perla

IA-Inox/Aluminiu

OP-Aur/Perla

QS-Nichel/Gri

US-Aluminiu/Gri

RS-Crom/Gri

FP-Fag/Perla

JP-Cires/Perla

MS-Mahon/Gri

NA-Nuc/Aluminiu

GG-Granit/Gheata

GP-Granit/Perla

GA-Granit/Aluminiu

GS-Granit/Gri

Prize si intrerupatoare cu

design LOGUS90 pentru

instalatia electrica clasica.

conectarea cablurilor se face rapid fara a avea nevoie de suruburi

pentru fi xarea acestora. Latimea (adancimea) echipamentului

este de doar 20 mm, ceea ce inseamna ca se

fi xeaza foarte bine si fara probleme in orice doza. Fiecare

borna are cate 2 poli, permitand astfel conexiunea echipamentului

la mai multe mecanisme fara a avea nevoie de

borne suplimentare. Fanta de pe partea frontala a dispozitivului

este proiectata pentru a testa functionarea echipamentului

electric - eliminand astfel necesitatea demontarii

acestuia pentru testare. De asemenea Logus ofera atat intrerupatoare

de baza cu un singur contact cat si produse cu

2 contacte (2 functii) sau chiar 3 contacte (functii).

MONTAJUL

Exemplu pentru a comanda un intrerupator

Mecanismul de control RAMA Clapetele

Intrerupatorul complet

MECANISM

ex: WSB2-40/G

EAN: 8595188131629

Mecanism Rama Rama intermediara Capacul din spate Complet

Codul mecanismului Rama Cod Rama

intermediara

Cod

Capac

spate Cod

EST-2/B_2x3

plastic/alb AWH-

alb

BWH

alb

-CWH

EST2/B_3x3

EST2/B_3x4

EST-2/W_2x3

EST-2/W_3x3

EST-2/W_4x3

CREATI-VA PROPRIA COMBINATIE DE CULORI PENTRU EST-2!

plastic/negru

plastic/rosu

sticla

metal/aluminiu

metal/nichel

metal/titan

EST-2B pentru montare in doza

ABL-

ARE-

AGL-

AAL-

ANI-

ATI-

rama neagra, rama intermediara alba, numarul de butoane 2x3

EST2/B_2X3- + ABL- + BWH =

EST2/B_2X3-ABL-BWH

RAMA

numar de comanda: 909.. Txx

ex: 96910 TBR = 1 buc. rama

plastic/alba

gri inchis

aluminiu

(metallic)

fi ldes

(metallic)

gheata

(metallic)

gri

(metallic)

CLAPETE

numar de comanda:

90... Txx

ex: 96601 TBR = clapeta

simpla alba

BDG

BAL

BPE

BIC

BMG

fi ldes

gri deschis

gri inchis

Doar pentru

EST-W

-CIV

-CLG

-CDG

EST-2W pentru montare pe perete

EST2/W_2X3- + ABL- + BWH + - CWH =

EST-2/B EST-2B

Exemplu de aranjare codului complet de comandă a unitatii pentru combinaţia dumneavoastra de culori:

rama neagra, rama intermediara neagra, capac spate alb, numar de butoane 2x3

EST2/W_2X3-ABL-BWH-CWH

Nu pot fi achiziţionate separat piese individuale, aceste unităţi complete sunt livrate pre-asamblate!

!

COMPLET

numar de comanda

ex: 8595188131629,

96910 TBR , 96601 TBR

aparataj, rama, clapete

EST-2/W

D I S P O Z I T I V I N D E S I G N E L E G A N T

COMBINATII ALE CULORILOR, DESIGN RAPID, FIABILITATE TEHNICA

Stilul de viata modern este prezentat cu originalitate si noile tendinte sunt vizibile de asemenea si in arhitectura si subramurile ei.

Primul impuls pentru crearea intrerupatoarelor si prizelor in design ELEGANT a fost indeplinirea cerintelor individuale ale clientilor,

care vor ca toate partile interioare ale casei sa fi e in aceiasi tonalitate, cu culori care se asorteaza si sunt in deplina armonie. Schema de

culori ale detaliilor nu ajuta practic la nimic, dar au o infl uenta puternica asupra psihicului tau schimband totodata si aspectul vizual.

Conceptia clasica si modul de instalare al ramelor ELEGANT, permit sa cream de la 13 culori la 85 de combinatii de baza, care confera

o atmosfera neasteptata fi ecarui interior. Noi, in procesul de asortare, sunt ramele cu design ce includ materiale nobile precum

aluminiul, granitul, aurul si titanul, care ofera o noua dimensiune vietii moderne si elegante.

Dispozitivele sunt destinate conectarii la CIB bus, exista posibilitatea combinarii mai multor tipuri de rame.

WSB2-20/E WSB2-40/E WSB2-80/E

SOPHY2/E IART2-1/E IDRT2-1/E

Vedere laterala Vedere mecanism

WMR2-11/E

classic

colour

metallic

medical

aqua+

15



16

iMM Server

(data repository)

IP outdoor

camera

Video-zone 1 Video-zone 2 Video-zone 3

Amplifi cator

iMM Client iMM Client iMM Client

Indoor

IP camera



Unitate

comutare

Door

communicator



Audoi-zone

PC/Notebook

Streamer

Wifi

PC portabil,

(iPhone, PDA)

Router

Wifi

iNELS Touch Tablet

(iTP-T)

Wifi

Panou cu ecran tactil

Controlul complet al intregii case

GSM

Antena

satelit

RS232

GSM2-01

Pentru controlul si comunicarea cu

unitatea iNELS prin mesaje SMS

apeluri.

TCL2

bus extern

pana la 2 MODULE

MI2-02M, poti conecta

2 x 64 echipamente

PS-100/iNELS

Sursa de alimentare cu tensiune

de iesire fi xa 27V a DC 12V DC

stabilizata 100 W

BPS2-02M

Pentru separarea impedantei

CIB si tensiunii sursei

de alimentare

TCL2

CIB1, A

(32 unitati)

CIB2, B

(32 unitati)

CIB1, C

(32 unitati)

CIB2, D

(32 unitati)

MI2-02M

Master bus extern

permite conectarea unui

numar total de pana la

192 unitati, in amonte de

unitatea centrala,

CIB1, E

(32 unitati)

CIB2, F

(32 unitati)

SA2-02M

Unitate

de intrerupere,

2x contacte 16 A

SA2-01B

Unitate de

intrerupere, 1x

contact 16 A,

intrare senzor de

temperatura

C O N T R O L V O C A L

Sophy2/E

Sophy2/G

Sophy2

Unitate multifunctionala

transmitator/receptor

IR, senzor de temperatura

incorporat

U N I T A T I D E I N T R E R U P E R E U N I T A T I D E D I M A R E

SA2-04M

Unitate de intrerupere,


SA2-02B

Unitate de

intrerupere,

2x contacte 8 A,

intrare pentru

senzor de

temperatura

Sophy2-L/E

JA2-02B

Actor pentru controlul

roletelor, jaluzelelor

venetiene, paravane

solare, 2x contacte

8 A, intrare

pentru senzor de

temperatura

Sophy2-L/G

Sophy 2/L

unitate multifunctionalat

(fra senzor de voce) transmitator/

receptor, senzor

de temperatura incorporat

SA2-012M

Unitate de intrerupere,


JA2-02B/DC

Schimbarea modului de

operare a jaluzelelor

schimbarea modului de

operare a jaluzelelor

schimbarea contactului

24V DC, termo la intrare

24V DC, termo

DA2-22M

Unitate de intrerupere

si dimare, 2x canale

(500 VA/ canal), intrare

pt. senzor de temperatura

T H E R M O R E G U L A T O R

D E C A M E R A

IART2-1

termoregulator analogic

temperatura de lucru:

0.. +50 ºC

IDRT2-1

termoregulator digital

tempertura de functionare

0.. +50 ºC

LBC2-02M

Unitate de control

pentru balastul

electronic 2x contacte

16 A, 2x semnale

analogice 1-10 V

LM2-B11

Unitate de intrerupere

si dimare 1x canal (250 VA),

1x intrare de control,

intrare pt. senzori

termici,

pt. sarcini de tipul RLC

EST-2, EST-2/RGB

Elko Smart Touch dispozitiv

universal. Design Logus 90

DIM-6

Unitate de intrerupere si dimare, 2x canal

(500 VA/canal), pt. sarcini de tipul RLC 2 x 500VA,

2x intrari de control, intrare pt. senzor de

temperatura

DIM6-3M-P

Cresterea sarcinii conectate la DIM-6

pana la a1 000 VA.

DIGITAL - ANALOG ANALOG - DIGITAL

CONVERTOR CONVERTOR

UNITATI DE INPUT

DAC2-04M

convertor digital-analogc,

converteste semnalul de la

magistrala bus in semnal

analogic: 0 - 10 V,

4 canale

DAC2-04B

Convertor de la semnalul

BUS la semnal analogic in

gamal 0 - 10 V,

4 canale, intrare pt. senzor de

temperatura

G R U P U R I D E I N T R E R U P A T O A R E D E P E R E T E

WSB2-20

controler cu 2-butoane,

design ELEGANT

WSB2-20/G

design Logus 90

WSB2-40

controlet 4-butoane,


WSB2-40/G


WSB2-80

controler cu 8-butoane,


ADC2-40M

Convertor analogic de

semnal pentru bus,

4x intrari analogice

WMR2-11

cititor de carduri,

1x contact 8 A, design ELEGANT

WMR2-11/G


HC2-01B/AC

HC2-01B/DC

Unitate de control pentru

termovalve si deschiderea

treptata, 1x contact static

cu tranzistor, versiune DC

0 - 10 V,

1x iesire

WTC2-21/G


IM2-80B

Modul de intrare,

8x IN-intrari binare,

intrare pt. senzor

de temperatura

IM2-140M

Modul de intrare,

14x intrari

binare

IM2-20B, IM2-40B

Modul de intrare, 2x/4x intrari

binare, intrare pt. senzor termic

TASTATURA

DE CONTROL

TI2-40B

Unitate pt.

conectarea a 4x

senzori TC/TZ

KEY2-01

Unitate de control pentru sistemul de securitate si pentru

alte functii ale sistemului iNELS.

17

18

L

N

releul auxiliar,

bobina 230 V AC/5 mA

contacte de comutare

de exemple VS 116K

Unitate de alimentare

PS100/iNELS

alimentarea senzorilor externi

EZS - 12V DC

MODE

PSM1

PSM2

Batt 12 V Batt 12 V Batt 12 V Batt 12 V

Separator BUS

BPS2-02M

Unitatea centrala

CU2-01M

relay output

NC/GND

GSM

comunicator

Separator BUS

BPS2-02M

Sistem extins prin 2 BUS-uri:

+

CIB A

-

+

- CIB B

+

CIB C

-

+

- CIB D

Unitatea principala

externa pentru bus

MI2-02M

PREZENTAREA SUMARA A UNITATILIOR DE BAZA i NELS

Unitate centrala

Separator bus si sursa de putere

Separator bus si sursa de putere

Bus extern principal

Comunicator GSM

Actuator de comutare 2-module



De acţionare 1-modul


Acţionare jaluzele/rulouri

Acţionare jaluzele/rulouri

Controlorii de thermovalve

Controlorii de thermovalve

Stmívací dvoukanálový aktor

Acţionare dimare, pentru lămpi fluorescent 2-m.

Actuator dimare 1-modul

Modul de extensie putere pentru DIM-6

Actuator dimare 1-modul

Convertor digital - analog de 4 module

Convertor digital - analog de 4 module

Convertor analog - digital de 4 module

Unitare de intrari binare




Unitati de intrare termo



Termoregulator de camera analogr

Termoregulator de cameră digital

Unitate de control cu ecran tactil

Controler mural



Cititor de carduri

Termo-regulator mural

Tastatură de control

MODUL DESCRIERE

TIP

* Senzor de temperatura incorporat

CU2-01M

BPS2-01M

BPS2-02M

MI2-02M

GSM2-01

SA2-02M

SA2-04M

SA2-012M

SA2-01B

SA2-02B

JA2-02B

JA2-02B/DC

HC2-01B/AC

HC2-01B/DC

DA2-22M

LBC2-02M

DIM-6

DIM6-3M-P

LM2-11B

DAC2-04M

DAC2-04B

ADC2-40M

IM2-140M

IM2-20B

IM2-40B

IM2-80B

TI2-40B

SOPHY2

SOPHY2-L

IART2-1

IDRT2-1

EST-2

WSB2-20

WSB2-40

WSB2-80

WMR2-11

WTC2-21

KEY2-01

6M-DIN

1M-DIN

3M-DIN

1M-DIN

3M-DIN

1M-DIN

3M-DIN

6M-DIN

BOX

BOX

BOX

BOX

BOX

BOX

3M-DIN

3M-DIN

6M-DIN

3M-DIN

BOX

3M-DIN

BOX

3M-DIN

3M-DIN

BOX

BOX

BOX

BOX

ELEGANT,

LOGUS 90

ELEGANT,

LOGUS 90

ELEGANT

ELEGANT,

LOGUS 90

LOGUS 90

ELEGANT,

LOGUS 90

ELEGANT,

LOGUS 90

ELEGANT

ELEGANT,

LOGUS 90

WTC2-21

-

NOMINAL

CURRENT

SIB

DI/ DI/

DC AC

AI RFID TI TR RO AO ROL RLC

Butoane

- 4 - - - - - - 1 - - - 2x PSM

- - - - - - - - - - - - -

- - - - - - - - - - - - -

25 mA - - - - - - - - - - - -

- - - - - - - - - - - - SMS

55 mA - - - 2 - - - 2 - - - -

100 mA - - - 4 - - - 4 - - - -

50 mA - - - 12 - - - 12 - - - -

40 mA - - - - - 1 - 1 - - - -

60 mA - - - - - 1 - 2 - - - -

60 mA - - - - - 1 - 2 - - - -

60 mA - - - - - 1 2 - - - - -

20 mA - - - - - 1 1 - - - - -

20 mA - - - - - 1 1 - 1 - - 24 V / 250 mA

30 mA - 2 - 2 - 1 - - - - 2 -

60 mA - - - 2 - - - 2 2 - - -

- - 1 1 2 - - - - - - 1 -

- - - - - - - - - - - 1 -

25 mA - 1 - - - 1 - - - - 1 -

50 mA - - - - - - - - 4 - - -

50 mA - - - - - 1 - - 4 - - -

50 mA - - 4 - - - - - - - - -

25 mA 14 - - - - - - - - - - 12 V / 150 mA

15 mA 2 - - - - 1 - - - - - 12 V / 75 mA

15 mA 4 - - - - 1 - - - - - 12V / 75 mA

15 mA 8 - - - - 1 - - - - - 12 V / 75 mA

25 mA - - - - - 4 - - - - - -

60 mA 4 - - 2 - 1* - - - - -

60 mA 4 - - 2 - 1* - - - - -

ALTE DETALII

20 mA - - - 2 - 1* - - - 1 - -

20 mA - - - 4 - 1* - - - - - -

- - - - - - - - - - - - -

25 mA - - - 2 - 1* - - - - - -

25 mA - - - 4 - 1* - - - - - -

25 mA - - - 8 - 1* - - - - - -

50 mA - - - 2 1 1* - 1 - - - -

IR, voce, iluminat

IR, iluminat

50 mA - - - 2 - 1,1* - 1 - - - -

5 mA - - - 16 - - - - - - - -

19

20

20

<strong>INSTALATII</strong>

<strong>ELECTRICE</strong> <strong>INTELIGENTE</strong>

EXEMPLU DE TOPOLOGIE CIB BUS

Structura liniara Structura arborescenta

Structura stea

CU2-01M

Descriere grafi ca

CU2-01M

Binar = Digital Continua = Analogica

4

DI/AC

4

RO

3M

1

TI

0

AO

Intrari

Tip

Iesiri

CU2-01M

Intrari digitale Intrari analogice

DI/DC

DI/AC

K

TL

24 V DC

230V AC

contact extern

built-in button

Iesiri digitale g

Iesiri analogice g

DO/DC

DO/AC

RO

TR

24 V DC

230V AC

releu de iesire

contact

TI

AI

ROL

AO

TR

R,L,C

senzor de temperatura

0 - 10 V, 4 -20 mA

element rotativ

0(1) - 10 V

230 V AC, dirijat

230 V AC, dirijat

P R O D U K T Y

i N E L S

Identifi carea produsului - explicatii

S

A

2

-

0

4

M

W

S

B

2

-

4

0

MODEL

SA2-04M DA2-22M DAC2-04M IM2-20B

COMUTARE

Actuator

a doua generatie de iNELS

Numarul de intrari

Numarul de iesiri

Desen modular

D

A

2

-

2

2

M

DIMARE

Actuator




Desen modularí

WSB2-40 WTC2-21

PERETE

Intrerupator

Buton


Numar de intrari

Numar de iesiri

W

T

C

2

-

2

1

1M

1 modul

pe sina DIN

PERETE

Temperatura



Numar de intrari

Numar de iesiri

3M

ftodule version

on DIN rail

6M

versiunea 6 module

pe sina DIN

D

A

C

2

-

0

4

M

DIGITAL

Analog

Convertor




Desen modular

I

M

2

-

2

0

B

B

versiunea pentru

cutii de montaj

E

Elegant

intrerupator

in design ELEGANT

G

LOGUS90 intrerupator

in design LOGUS90 INTRARE

Modul




Cutie (intr-o cutie

de montare)

21

Unitatile sistemului

Unitati de intrare Dimmere cu actuator Intrerupatoare cu actuator

22

22



PRODUSELE iNELS

CU2-01M, UNITATE CENTRALA

Elementul principal al sistemuluiI, Ethernet 10/100 Mbps, 2x CIB bus, 1x RS232, 2x PSM control, 4x intrari binare, montabil pe sina DINl, 6-MODULE.

MI2-02M, master bus extern CIB

Extinderea nr. de unitati conectate la CU2-01M, pana la 192 unitati.

BPS2-01M, BPS2-02M, separator de bus si al sursei de alimentare

Proiectat pentru a separa impedanta dintre sistemul BUS si sursa de alimentare.

GSM2-01, comunictor GSM

Dispozitiv pentur comunicatii GSM intre sistemul iNELS si un telefon mobil, RS232, montabil pe sina DINil, 3-MODULE.

SA2-02M, intrerupator cu actuator 2-canale

Unitate de intrerupere, 2x contacte 16 A, LED de semnalizare a starii releului, control manual, montabil pe sina DIN, 1-MODULE.

SA2-04M, intreruptor cu actuator 4-canale

Unitate de intrerupere, 4x contacte 16 A, LED de semnalizare a starii releului, control manual, montabil pe sina DIN, 3-MODULE.

SA2-012M, intrerupator cu actuator 12-canale

Unitate de intrerupere, 12x contacte normal deschise 8 A, LED de semnalizare a starii releului, control manual, montabil pe sina DIN, 6-MODULE.

SA2-01B,intrerupator cu actuator 1-canal

Unitate de intrerupere, 1x contact nornal deschis 16 A, intrare pentru senzori termici, montabil in doze sau cutii de instalare.

SA2-02B, intrerupator cu actuator 2-canale

Unitate de intrerupere , 2x contacte normal deschise 8 A, intrate pentru senzori de temperatura, montabil in doza.

JA2-02B, JA2-02B/DC, actuator pentru jaluzele

Intrerupator pentru deschiderea sau inchiderea jaluzelelor, roletelor, obloanelor, 2x iesiri independente, intrare pentru senzor termic,

montabil in doza.

HC2-01B/AC, HC2-01B/DC, controler termovalva

Unitate de control pentru valve termice si termovalve electrice, 1x contact static cu tranzistor, versiune DC 0 - 10 V,

1x iesire, montabil in interiorul dozei.

DA2-22M, dimming actuator 2-canal

Dimeaza, unitate de intrerupere pentru sarcinile RLC, 2x 500 VA, 2x intrare de control, intrare senzor de temperatura, 3-MODULE.

LBC2-02M, dimming actuator pentru lampi fl orescente 2-canale

Unitate de control a dimarii pentru lamoi fl orescente cu balast, 2x contacte 16 A, 2x intrari analogice 1-10 V, LED pentru semnalizarea

starii releului, control manual, ,ontabil pe sina DIN, 3-MODULE.

DIM-6, dimming actuator 1-canal

Unitate de dimare pentru sarcinile RLC, 1x 2 000 VA, controlat prin butoane, potentiometre, semnal 0 - 10 V, iNELS - CIB.

DIM6-3M-P, modul de extindere a puterii pentru DIM-6

Cresterea valorii sarcinii conectate la DIM-6 pana la 1 000 VA.

LM2-11B, dimming actuator 1-canal

Dimeaza, unitate de intrerupere pentru sarcinile RLC, 1x 250 VA, 1x intrare de control, intrare pentru senzori termici, montabil in doza.

IM2-20B, IM2-40B, IM2-80B, unitate de intrari digitale

Modul de intrare, 2x/4x/8x intrari binare, intrare pt. senzori de temperatura, montabil in interiorul dozei.

IM2-140M, unitate de intrari digitale

Modul de intrare, 14x IN-impulsuri binare, montabil pe sina DIN , 3-MODULE.

TI2-40B, unitate pentru intrari senzor de temperatura

Unitate pentru conectarea a 4x senzor TC/TZ , montabil in doza.

Convertoare

Controllere de perete

Tactil

Tastatura

ADC2-40M, convertor analog-digital cu 4 canale

Convertor analog-digital utilizat la sistemul BUS, 4x intrari analogice variabile, montabil pe sina DIN, 3-MODULE.

DAC2-04B, convertor digital-analog cu 4 canale

Converteste din BUS in semnal 0(1) - 10 V, intrari pt. senzori de temp., montabil in doza.

DAC2-04M, 4convertor digital-analog cu 4 canale

Converteste semnalul de la BUS in semnal 0(1) - 10 V, montabil pe sina DIN, 3-MODULE.

Convertor LAN - IR

ELAN-IR Convertor de comanda de la reţeaua Ethernet la coduri IR.

RF iNELS/USB

RF iNELS/USB fl ash drive, formează o interfaţă de comunicare şi poarta de acces între unităţi, elemente de instalat în

serverul de IMM.

iTP-B, 10.2 a 8.4

EST-2, EST-2/RGB ELKO controller tactil inteligent

WSB2-20/E , WSB2-20/G,

controler cu 2 butoane, senzor termic incorporat, 1x indicator 2- LED-uri colorate, design Elegant si LOGUS 90 .

WSB2-40/E, WSB2-40/G,

controler cu 4 buroane, senzor de temperatura incorporat, 2x indicatoare 2- LED-uri colorate, design Elegant si LOGUS 90 .

WSB2-80/E:

controler cu 8 butoane, senzor termic incorporat, 4x indicatoare 2- LED-uri colorate, design Elegant.

WMR2-11/E , WMR2-11/G, cititor de carduri

Cititor media fara contacte (carduri cu chip, chei electronice), 1x contact 8 A, 1 buton cu 2 functii, design Elegant si LOGUS 90 .

WTC2-21/G, controler termic multifunctional

Controler de perete pentru controlul temperaturii, 1x comutator 16 A, intrare externa pentru senzorul de temp., senzor termic incorporat,

2 buroane, design LOGUS 90 .

SOPHY2/E, SOPHY2-L/E, SOPHY2/G, SOPHY2-L/G, unitati multifunctionale

Senzor acustic, transmitator/receptor IR, setarea temperaturii, senzor de lumina, butoane de control, design Elegant si LOGUS 90 .

IART2-1/E, regulator analogic de temperatura pentru camera

Unitate de control a circuitului de incalzire din sistemul iNELS, reglare in gama +/- 3°C, design Elegant.

IDRT2-1/E, regulator termic digital de control a temperaturii

Unitate operationala pentru controlul temperaturii in sistemul iNELS, LCD luminat, design Elegant.

KEY2-01/R, tastatura de control

Unitate de control pentru sistemul de securitate si pentru alte functii ale sistemului iNELS.

23

24

24




4 2

DI/DC PSM

6M

1

RO

Cod EAN

CU2-01M 8595188136563

PARAMETRII TEHNICI

I N T R A R I

Intrare:

I E S I R I I

Iesire:

Numarul de unitati conectate

(direct la CU2-01M):

Numarul de unitati conectate

la modulele externe:

C O M U N I C A R E

Tipul BUS:

Extensia BUS:

Indicarea statusului unitatii:

Indicarea comunicarii ETH:

Indicarea erorilor CU2-01M:

Interfata comunicarii:

Memoria interna:

Adresa IP din ofi ciu:

Terminale:

Temperatura de operare:

Temperatura de stocare:

Puterea electrica:

Gradul de protectie:

Categoria de supraincarcare:

Gradul de poluare:

Pozitia de operare:

Instalare:

Design:

Dimensiuni:

Masat:

4x NO sau NC intre GND (-)

2x PSM (monitorizarea tensiunii puterii)

iesirea releului - NC/GND

max. 64 (2x32)

pentru 128 ( 2xMI2-02M x 2 x 32)

pana la 192 unitati

A L I M E N T A R E A 27 V DC/100 mA

Tensiunea de alimentare/curentul evaluat:

Indicarea alimentarii:

Led-ul verde RUN

C O N E C T A R E

2 x CIB (max. 2x550m)

TCL2 (max. 300m)

Ledul verde palpaie

Ledul verde palpaie

led rosu

RS 232, ethernet port 10/100 Mbps (RJ45)

4 MB Flash

192.168.1.1(butoanul poate fi afi sat pe ecran)

max. 2.5 mm 2 /1.5 mm 2 cu manson

C O N D I T I I L E D E O P E R A R E

D I M E N S I U N E S I M A S A

-20 .. +55 °C

-30 .. +70 °C

in concordanta EN 60950

dispozitiv IP20, IP40 in panou/ acoperit

II.

2

oricare

In panou pe sina DIN EN 60715

6-MODULE

90 x 105 x 65 mm

250 g





















CU2-01M

Unitatea centrala este inima intregului sistem iNELS.

Unitatile sunt „mediatoare“ intre utilizatorul interfetei software-lui si alti senzori si

actuatori conectati la BUS.

In unitatea centrala CU2-01M se pot conecta pana la 2 BUS-uri CIB , in timp ce la

fi ecare BUS pot fi i conectate pana la 32 unitati iNELS de orice tip.

Se poate conecta o alta unitate la sistem prin module MI2-02M, care sunt conectate

la CU2-01M prin TCL2 bus.

PSM - verifi care alimentarii sistemului- tensiunea actuala si statusul actuatorilor liberi.

In cazul defectiunii alimentarii, toate datele si timpii sunt salvate pt minim 72 ore.

Porturile RJ45 Ethernet se afl a pe panoul local al unitatii, viteza de transfer a datelor

este 10 sau 100 Mbps.

Se pot folosii de asemenea 4 intrari fara potential, pentru conectarea cu controleri

externi (butoane, omutatoare, senzori, detectoare).

CU2-01M are afi saj, care indica statusul unitatii si butoanelor functionale-MODE-prin

apasarea si tinerea apasata a butonului, unitatea centrala va afi sa setarile comunicarii

- IP address,network mask, gateway.

CU2-01Min versiunea cu 6 module este creat pentru montarea in cutii de instalare, pe

sina DIN EN60715.

L

N

PS-100 / INELS

releul auxiliar,

bobina 230 V AC/5 mA

contacte de comutare

de exemple VS 116K

Unitate de alimentare

PS-100/iNELS

alimentarea senzorilor

externi EZS - 12V DC

Softwareul IDM ofera o gama larga de programare a functiilor.





Confi gurarea unitatii, prin aceasta a intregului sistem, se realizeaza

prin punte Ethernet, prin confi gurarea software-ului iNELS Designer

si Manager (IDM), care este creat pentru operarea in sistem MS

Windows, XP si mai mult.

CU2-01M poate fi i confi gurat de la distanta si controlat prin Internet

(in cazul in care, unitatea este conectata la Internet prin LAN).

Cu ajutorul webserverului incorporat in CU2-01M, se pot controla la

distanta functiile via internet browser (PC,PDA).

Prin CU2-01Mse poate face upgrade la unitatile conectate la bus MI2-02M.

Software:

Crearea vizualizarii: IDM.

Programarea, confi gurarea, controlarea, supervizarea: IDM.

Disponibil de asemenea SCADA /HMI system Reliance si OPC

server.

Lungimea maxima a busului TCL2 is 300m (fi r metalic dublu

incrucisat), cu aceleasi reguli ca pt bus RS-485 (topologie liniara)

BPS2-02M CU2-01M

BPS2-02M

Batt 12 V Batt 12 V

Separator BUS

BPS2-02M

MODE

PSM1

PSM2


CU2-01M

iesirea

releului

NC/GND

Insemnare in IDM

Conectare

RS 232 k GSM2-01M

Sistem extins prin 2 BUS-uri:

Separator BUS

BPS2-02M

Unitatea principala

externa pentru bus

MI2-02M

+

-

+

- CIB B

CIB A

+

-

+

- CIB D

CIB C

25

26

26



Separator BUS pentru sursa de alimentareBPS2-01M,

BPS2-02M

1M

Cod EAN

BPS2-01M 8595188131056

3M

Cod EAN

BPS2-02M 8595188131032

BPS2-01M

BPS2-02M











Desemnat pt separarea impedantei a busului CIB de tensiunea sursei de putere

BPS2-02M asigura conectarea si reincarcarea acumulatorilor de rezerva, care

pot sa ajute la alimentarea CU2-01M si a tuturor unitatilor conectate Busul

CIB al sistemului iNELS. (BPS2-01M nu permite conectarea si reincarcarea

acumulatorilor de rezerva)

BPS2-02M are o iesire directa a tensiunii de iesire pentru CU2-01M si a periferiilor

sale.

Iesirile sunt echipate cu protectie electronica si sunt indicate prin LED pe panoul

frontal.

L ED - u l d e p e p a n o u l f ro nt a l v a i n f o r m e a z a d e s p r e te n s i u n e a p e te r m i n a l e l e C I B


I N T R A R I

Intrare pentru ACU/inrush current:

BPS2-01M BPS2-02M

x 24 V/2A

I E S I R I

Tensiunea de iesire:

x 27 V DC/1A

Tensiunea de iesire pentru BUS CIB: 1x 27 V DC/1A 2 x 27 V DC/1A


Data BUS:

1x bus CIB 2 x bus CIB

S U R S A D E P U T E R E

Tensiunea de alimentare/curent evaluat: 27 V DC/5 mA 27 V DC/15 mA

Indicarea starii tensiunii la terminale: 1 x LED verde 5 x LED verde

C O N E X I U N I

Terminale:

C O N D I T I I D E O P E R A R E







Instalarea:

Design:

D I M E N S I U N I S I M A S A

Dimensiuni:

Masa:


-20 .. +5 °C

-30 .. +70 °C

dispozitiv IP 20, IP 40 in panou/acoperit

II.

2

oricare

In panourile electrice pe sina DIN EN60715

1-MODUL 3-MODUL

90x17.5x64 mm 90x52x65 mm

57 g 100 g

BPS2-01M

Conectare BPS2-01M Conectare BPS2-02M

+

- CIB

GND

+ 27V

sursa de putere 27V DC

iesirea tensiunii

de aimentare

oentru CU2-02M/

GSM2-01

sursa de putere 27V DC

GND

+ 27V

+ 27V

GND

BPS2-02M


+

-

+

-

CIB1(32unitati)

CIB2(32unitati)

acumulator de rezerva 24V

27

28

28



de la

PS-100/iNELS

Bus CIB extern principal

1M

Cod EAN

MI2-02M 8595188136624

GND

TCL2 -

TCL2 +

+ 27V

GND

BPS2-02M

Batt 12 V Batt 12 V

Conectare


resitor terminal

120 Ω

+

- CIB1

+

CIB2

-













MI2-02M

Deserveste pentru marirea cantitatii de unitati conectate la unitatea centrala CU2-01M

(max. 64)

Se pot conecta direct pana la 2 busuri CIB, si fi ecare dintre ele pot avea pana la 32 de

unitati de orice tip

Pana la 2 module MI2-02M pot fi i conectate la unitatea centrala prin sistemul bus TL

Prin conectarea fara CU2-01M, capacitatea maxima a busului iNELS poate sa fi e de

192 de unitati

Adresa MI2-02M este setata printr-un comutator rotativ si este unic in raza busului TCL.

Pentru alimentarea busului CIB, trebuie sa se foloseasca un element de separare

BPS2-02M (BPS2-01M).

MI2-01M este alimentata direct de la busul CIB.

Semnalizarea statusului fi ecarui bus (operare, eroare) este indicata prin LEDuri cu 2

culori pe panoul frontal al modulului



In cazul ultimului MI2-01M conectat la sistemul bus TCL circuitele trebuie inchise cu

o rezistenta de 120 Ω .

MI2-02M in versiunea cu 1-MODUL este desemnat montarii in cutii pe sine DIN

EN60715.


I E S I R I

Numarul unitatilor conectate:


Data BUS:

Extensia BUS:


Indicarea erorilor Bus:

Lungimea fi rului BUS CIB:

Lungimea fi rului BUS TCL2:

A L I M E N T A R E A

Tensiunea de alimentare/curentul

evaluat:


Terminale:

max. 64 (2x32)

2 x CIB BUS

TCL2

LED verde

LED rosu

max. 1100m (2x550 m)

max 300m

27 V DC/25 mA, de la CIB BUS



-20 .. +55 °C


-30 .. +70 °C



Categoria de supratensiune: II.


2


oricare

Instalare:


Design:

1-MODULE

D I M E N S I U N I S I M A S A

Dimensiuni:

90 x 18 x 65 mm

Masa:

75 g

max. 2.5 mm 2 /1.5 mm 2 cu manson

GSM2-01

GSM2-01 este desemnat pentru comunicarea cu sistemul iNELS, prin comenzile

trimise prin SMS de pe telefonul mobil GSM.

GSM2-01 si telefonul mobil poate controla sistemul si de asemenea poate fi i informat

despre starea sistemului si evenimente prin SMS..

Cu software-ul IDM, GSM2-01 poate sa serveasca 32 numere de telefon, 48 SMS trimise

(maxim 20 simboluri) si 32 SMS primite (maxim 20 simboluri)

Prin software-ul IDM, GSM2-01 poate forma un numar specifi c, suna timp de 20

secunde si inchide. Comunicatorul poate de asemenea sa reactioneze si telefoanele

pe care le primeste.

Unitatea GSM2-01 poate fi i folosita de asemenea si ca transmitator de SMS. In cazul

unei intrari prin efractie sau activarii alarmei de securitate, GSM2-01 va trimite un SMS

politiei sau agentiei de securitate.

Interfata de comunicare:

Tipul modulului GDM folosit:

GSM Retea:

Numarul de SMS informative:

Numarul de numere stocate:

Indicarea transmisiei:

Tensiunea de alimentare/curentul:

Indicarea tensiunii de alimentare:

Terminale:

GSM2-01 opreseaza in raza de 850, 900 si 1800, 1900 Mhz (quad-band.

Cartela SIM este montata intr-o unitate dupa deschiderea capacului frontal.

GSM2-01este conectat direct la unitatea centrala CU2-01M prin interfata RS232.

Antena magnetica externa (cablu de 3 m, castigati 5dB) este o parte din livrare, antena

trebuie conectata cu conector RSMA (F) pe panoul frontal.

Versiunea GSM2-01 cu 3-MODULE este desemnata contarii in panou pe sina DIN

EN60715.





Temperatura de operare

Temperatura de stocare




Pozitia de operare :

Instalare:

Design:

Dimensiune:

Masat:

1 x RS232, pentru comunicare cu CU2-01M

Modul Wireless MC39i

Quad-band EGSM900 si GSM 1800

max. 80 (48+32)

max 32

LED rosu

27 V DC/250 mA

LED verde




-20 .. +55 °C

-30 .. +70 °C

dispozitiv IP 20, IP 40 in panou/acoperit

II.

2

oricare


3-MODULE

90 x 52 x 65 mm

125 g

Cod EAN

AN-E 859415759012

Pentru

CU-01M - ES

TxD

RxD

232 (1)

GND

+ 27V

Conectare

Comunicator GSM

GSM2-01


3M

Cod EAN

GSM2-01 8595188131063

29

30

30



PS-100/iNELS

1

TI/ROL

ELEGANT 6M

Cod EAN

PS - 100/iNELS 8595188131568

Sursa de alimentare





















Sursa de alimentare stabilizata.

Serveste la alimentarea automatizarilor in instal. el. inteligente iNELS.

Utilizata in domeniile M si R (masurare si reglare).

Tensiunea de iesire este separata galvanic de circuit.

Sursa de alimentare are setata la iesire tensiunea DC 27V si DC 12V, 100W stabiliz.

Alimentarile de 12V si 27V au borne de legare la pamant comuna.

Iesirea este deconectata cat timp circuitul este deconectat.

Curentul de iesire este limitat de o siguranta electronica.

Tensiunea de alimentare: AC 230V.

PS-100/iNELS in versiunea cu 6-MODULE este proiectata pentru a fi montata in panouri

electrice pe sina DIN EN 60715.


I N T R A R E

Tensiunea de alimentare:

Toleranta tensiunii de alimentare:

Intrare fara sarcina:

Sarcina maxima pe Intrare:

Protectie:

I E S I R E

Tensiunea de iesire DC/crt. max.:

Toleranta tensiunii de iesire:

Riplul tensiunii de iesire:

- fara sarcina:

-sarcina max.:

Efi cacitate:

Protectie electronica:

Timp de intaziere dupa conecrtare:

A L T E D A T E

Stabilitatea el. a Intrarii-Iesirii:

Indicarea starii iesirii:

Terminale cu clame:

Umiditatea aerului:


Temperatura de depozitare:


Categoria de supratensiune:



Montaj:

Versiunea:

Dimensiuni:

Greutate:

Stsiarde:

AC 230V / 50-60Hz

-20% +10%

max. 6VA / 1W

max. 195VA / 118W

siguranta fuzibila T3,15A

27.2V / 3.7A

12.2V / 0.3.A

+/-2%

27.2V 12.2V

55mV 100mV

5mV 50mV

cca 82%

cu intreruptor suprasarcina si supracurent

max 0.5s

4kV

LED verde

max. 1x2,5 mm2 /2x1,5 mm2 ,

cu cleme metalice 1x1,5mm 2

20 .. 90 % RH

-20 .. +40 °C

-40 .. +85 °C


II.

2

oricare

into installation box Sina DINl EN 60715

6-MODULE

90 x 105 x 65 mm

371 g

EN 61000-4-2,3,4,5,6,8,11, EN 55022/B,

EN 61558-2-17

32

32



Actuator intrerupator cu 2-canale

1M

2

RO/AC

Cod EAN

SA2-02M 8595188131209

AC 230V

CIB +

CIB -

L

N

15

1

18

16

Conectare

25 2 6 28

15 1 6 18

Fereastra din IDM

25

2

28

26















SA2-02M

Proiectat pentru a comuta static diferite alicatii si sarcini.

SA2-02M contine 2 relee independente cu comutator static.

Sarcina maxima pe un contact este de 16 A/4000 VA/AC1.

Fiecare din contactele de iesire pot fi controlate si adresate individual.

LED‘-urile de pe panoul frontal semnalizeaza pozitia fi ecarui contact.

Starea celor 2 contacte poate fi schimbata individual si manual, prin intermediul

butoanelor de pe panoul frontal.

SA2-02M vatianta cu 1-MODULE este proiectata pentu a fi montata in tablourile

electrice pe sina DINl EN60715.


O U T P U T S

2 x comutator 16 A/AC1

250 V AC1, 24 V DC

4000 VA/AC1, 384 W/DC

30 A/

SA2-04M

Proiectat pentru comutarea statica a unor aplicatii si sarcini variate.

SA2-04M are 4 relee independente cu comutator static (fara contacte mecanice).

Sarcina maxima pe contact este de 16 A/4000 VA/AC1.

Fiecare dintre cele 4 contacte de iesire contacte de iesire sunt controlate si adresate

individual.

LED-uril de pe panoul frontal semnalizeaza starea fi ecarei iesiri.

Starea oricarui contact al releului poate fi schimbata separat si manual prin intermediul


SA2-04M varianta cu 3-MODULE este proiectat pentru a fi montat in interiorul

panourilor electrice pe sina DIN EN 60715.


I E S I R I

Iesire:

4 x comutatoare 16 A/AC1

Tensiunea de comutare:

250 V AC1, 24 V DC

Comutatorul de iesire

4000 VA/AC1, 384 W/DC

Curent maxim:

Tensiunea de strapungere a izolatiei

30 A/

34

34



Unitate de intrerupere cu 12 canale

6M

12

RO/AC

Cod EAN

SA2-012M 8595188131513

CIB +

CIB -

L

AC 230 V

N

COM3

COM1 COM2

1

COM1 18

2

3

4

28

38

48

Conectare

5

COM2 58

6

7

8

68

78

88


9

COM3 98

10

11

12

108

118

128















SA2-012M

Proiectata pentru a comuta pana la 12aplicatii si sarcini independente (termo-valve

electrice, rarcina rezistiva, etc.).

SA2-012M contine 12 relee independente cu contacte statice normal deschise.

Sarcina maxima ce poate fi aplicata contactelor este de 8 A/2000 VA/AC1.

Fiecare din cele 12 contacte de iesire sunt controlate si adresate individual.

LED-urile de pe panoul frontal semnalizeaza starea fi ecarei iesiri.

Starea oricarui contact al releului poate fi schimbata separat si manual prin intermediul


SA2-012M in carianta cu 6-MODULE este conceputa pentru a fi montata in panourile

electrice, pe sina DINl EN60715.


12 x switching 8 A/AC1

250 V AC1, 30 V DC

2000 VA/AC1, 240 W/DC

20 A/

SA2-01B, SA2-02B

Proiectat pentru comutatie statica a aplicatiilor si sarcinilor .

SA2-01B contine 1 releu cu contacte statice ce poate comuta max. 16A/4000 VA/AC1.

SA2-02B are 2 relee cu contacte statice ce pot comuta max. 8A/2000VA/AC1.

Iesirile pot fi controlate sau adresate individual.

LED-ul semnalizaeaza starea contactelor iesirii.

SA2-01B, SA2-02B sunt proiectate pentru a fi instalate in doze.

SA2 este fabricat in mod normal cu contacte din AgSnO2. La comanda poate fi realizat

si cu contacte din AgNi (pentru incarcarea contactelor vedeti tabelul de la pag. 58)


I N T R A R I

SA2-01B SA2-02B

Masurarea temperaturii:

Gama de temperaturi masurate si acura-

DA, input for external Senzor de temperatura TC, TZ

tetea masuratorilor:

-20 .. +100°C; 0.5°C din intervalul masurat

I E S I R I

Iesiri:

1 x contact ND 16 A/AC1 2 x contact ND 8 A/AC1


250 V AC1, 24 V DC

Sarcina comutata:

4000 VA/AC1, 384 W/DC 2000 VA/AC1, 192 W/DC

Curent maxim:

30 A/

36

36



Actuator pentru jaluzele

B

2

RO/AC

B

2

TR/DC

1

TI

Cod EAN

JA2-02B 8595188131681

1

TI

Cod EAN

JA2-02B/DC 8595188131674

JA2-02B

JA2-02B/DC




















JA2-02B, JA2-02B/DC

Proiectat pentru controlul roletelor venetiene, jaluzelelor, usii garajului,portilor de la

intrare, obloanelor etc.

Comsia un motor electric, care poate fi controlat in ambele directii comutator de

limitare intern.

JA2-02B/DC controleaza motoarele electrice de curent continuu ale jaluzelelor

venetiene, care se afl a in interiorul geamului intr-un gaz inert. Sunt alimentate la 12-

24V DC, sensul de rotatie al motorului este corelat de polaritatea aplicata la bornele

acestuia. Multumita sist. de actionare este posibil controlul fi n al pozitiei. Dispozitivul

este echipat cu siguranta la supratensiuni si supracurent, care protejeaza iesirile de

suprasarcina.

JA2-02B contine 2 relee independente unde contactele de conexiune a releului

impiedica (previne) actionarea SUS si JOS in acelasi timp.

Starea dispozitivului este indicata de un LED verde pozitionat pe panoul frontal:

- Cat sursa de tensiune este conectata si dispozitivul nu este controlat de bus-ul CIB,

LED-ul este aprins indicand faptul ca dispozitivul este ACTIV.

- Cat timp sursa de tensiune este conectata si dispozitivul este controlat de bus-ul CIB,

LED-ul rosu se aprinde intermitent.

Pozitia contactelor de iesire este SUS/JOS ( ; ) este semnalizata de un LED

SUS/JOS ( ):

- cat timp contactul SUS ( ) este activ, LED-ul portocaliu lumineaza.

- cat timp contactul JOS ( )is switched, LED-ul verde este aprins.

Intrarea pentru senzorul de temperatura TC/TZ (pentru mai multe informatii despre

senzori vezi capitolul accesorii).

Sarcina maxima a contactelor este de 4A/1000VA pentru regimul AC3 (actionare cu

motor electric).

Ambele dispozitive sunt proiectate pentru a fi montate in doze.


I N T R A R I

JA2-02B JA2-02B/DC

Intrari pentru senzorii de masurare a

Intrare pt. senzor extern

temperaturii:

TC, TZ; vezi cap accesorii

Gama si acuratetea masurarii temperaturii: -20 .. +100°C / 0.5°C din intervalul masurat

I E S I R I

Insulative Tensiunea dintre outputs

si circuitele interne

Curentul minim de comutatie:

Numarul de contacte:

Curentul nominal

Comtacte de iesire:

Curent de varf:

Tensiunea comutata:

Durata de viata mecanica:

Durata de viata electrica

Indicator iesire SUS, ( ):

Indicator iesire JOS, ( ):


Instalatia BUS:

S U R S A D E A L I M E N T A R E

Tens. de alimentare/curent. nominal:

Indicarea starii dispozitivului:

C O N E X I U N E A

Circuitul de date:

Circuitul de putere:

Dimensiuni:

Greutate:

3.75 kV, In conformitate cu EN 60950

100 mA x

2 x ND (AgSnO ) x

2

4 A / AC3 0.85A*

1000 VA/ AC3 x

5 A / < 3 1.5 A / < 3s

max. 250 V AC 12 - 24 V DC

1 x 107 x

1 x 105 x

LED osu (orange)

LED verde

CIB

27 V DC/60mA, de la CIB

LED verde RUN

borne 0.5 - 1 mm 2

3 x cond.CY 4x cond.CY;

0 - 0.75 mm2 C O N D I T I I D E O P E R A R E


-20..+50°C


-30..+70°C


IP30

Controlul functiei echipamentului: dispozitiv de control a operatiilor

Controlul constructiei echipamentului: disp controlat individua

Caracteristicile operarii automate:

1.B.E

Rezistenta la supratemperatura:

FR-0

Categoria antiblocare (imunitatea):

Clasa 2

Valoarea impulsului de tensiune:

2.5 kV


II.


2

Operation position:

oricare

Montaj:

into installation box

D I M E N S I U N I S I G R E U T A T E

49 x 49 x 21 mm 49 x 49 x 13 mm

45 g 32 g

* Timpul maxim de operare al iesirilor la un curent nominal de 0.85A este de 10min ... dupa

acest timp este activata protectia termica. Cu cat valoarea curentului este mai mica cu atat

protectia dureaza mai mult.

CIB +

CIB -

Sursa de alimentare motor

CIB +

CIB -

Conectare JA2-02B

M

Senzor de temperatura TC/TZ

M

Conectare JA2-02B/DC


Sursa de alimentare

a motorului

37

38

38



Controlere pentru termo-capete

1

TI

B

1

TR/AC

Cod EAN

HC2-01B/AC 8595188131520

1

TR/DC

1

TI

B

1

AO

Cod EAN

HC2-01B/DC 8595188131322

HC2-01B/AC

HC2-01B/DC








HC2-01B

Proiectat pentru controlul actorilor termovalvelor radiatoarelor. Ambele sunt realizate

astfel incat sa fi e montate in doze.

HC2-01B/AC:

- destinat actorilor de comutatie a termo-valvelor 0/1 in gama de tensiuni 24-230 V AC.

- curentul de comutatie nu trenuie sa depaseasca 0.15A.

- unitatea este echipata cu intrari pentru masurarea temperaturii cu senzori TC/TZ.

HC2-01B/DC:

- destinat actorilor de comutatie a termo-valvelor cu tensiunea de alimentare de 24V

DC sau actuatorilor controlati de tensiunea analogica 0-10V.

- pentru alimentare se poate folosi iesirea de tensiune interna 24V DC

- se poate folosi pentru reglare asi controlul altor dispozitive care pot fi controlate

(servo motoare, dispozitive de masurare si reglare, etc.)

- unitatea este echipata cu intrari pentru masurarea temperaturii cu senzoriTC/TZ.


HC2-01B/AC HC2-01B/DC


DA, intrare pt. senzor de temperatura TC/TZ

Gama si acuratetea:

-20 .. +100°C, 0.5°C din intervalul masurat

Tensiunea se iesire

Iesirea (alimentare pentrut valva

x 0-10 V/10 mA

24V DC):

x 24V DC 250mA

Iesire cu tranzistoare:

releu optmos

Tensiunea max. comutata:

230 V AC 30 V AC

Curentul max. al sarcinii:

0.15 A / 230V AC 0.5 A

Rezistenta in procesul de comutatie: x 0.34 Ω

Switching/breaking speed:

0.5 cycle 5/3 ms

Tensiunea comutata:

20-500 Hz x

Switching in neutral:

Izolare galvanica a iesirii

DA x

sfata de circuitul intern:

DA x

Tensiunea de strapungere a izolatiei 3.75 kV,

dintre iesiri si circuitul intern: In conformitate cu EN60950 x






Curentul nominal la sarcina maxima

ai iesirii de 24V DC:


Borne de acces:

Iesiri:





Controlul functiei echipamentului:

Controlul constructiei echipamentului:

Automatic operation

characteristic:

Categoria de rezistenta la foc si

supratemperaturi:






Montaj:

CIB

LED verde RUN

27 V DC/20 mA, from bus CIB

27V DC/270mA,

x pt. busul CIB

0.5 - 1 mm 2

2x conductors CY 5x conductors CY

profi l 0.75mm2 , lungime 90mm

-20 .. +55 °C

-30 .. +70 °C

IP 30

dispozitiv de control a operatiilor

disp controlat individua

1.B.E

FR-0

Clasa 2

2.5 kV

II.

2

oricare



Dimensiuni:

Greutate:

49 x 49 x 13 mm 49 x 49 x 21 mm

27 g 39 g

CIB +

CIB -

CIB +

CIB -

Conectare HC2-01B/AC

Type 0/1

24 -230V AC

24-230V AC

L

N

Conectare HC2-01B/DC

24 - 250V AC

CIB +

CIB -

Senzor de temperatura TC/TZ Senzor de temperatura TC/TZ

Termovalvă


Termovalvă

Type 0/10

Type 0-10V

24 24V V DC 0-10V 24V DC

Termovalvă

39

40

40



Actuator pentru dimare cu 2 canale

2DI/AC 1

2TL TI

3M

2

R, L, C,

LED, ESL

Cod EAN

DA2-22M 8595188131353

CIB+

CIB-

230 V L N

Conectare


Tipurile de sarcini ce pot fi conectate

OUT 1 RUN

SW 1

F 5 A

OUT 2


Tipul sursei Simbol Descriere

R

Rezistiv

L

Inductiv

C

Capacitiv

SW 2

bec, lampa cu halogen

transformator bobina pentru lămpile cu halogen de joasă tensiune

transformator electronic pentru lampi cu halogen de joasă tensiune

LED LED-uri reglabile LED 230 V

ESL Becuri economice reglabile

















DA2-22M

Proiectat pentru dimarea luminilor cu caracter RLC (detectie automata). De asemenea

este potrivit pentru aplicatii de intrerupere.

DA2-22M are 2 intrari binare, care permit conectarea la 230V AC (contacte normale de

intrerupator de perete).

Iesire de 230VAC, fara contacte mecanice - MOSFET, sarcina maxima este de 2x400VA.

Tipul sursei de lumină este setat de către comutatorul de pe partea din faţă a

dispozitivului

Prin setarea minim a luminozitatii de catre potenţiometru de pe partea

frontală a dispozitivului se elimină intermitentele diferitelor tipuri de surse de lumină.

Butoanele de pe panoul frontal pot fi folosite pentru comutarea manuala a tensiunii

de iesire (on/off )

Suprasarcina si protectia termica - opreşte ieşirea în caz de suprasarcină, scurtcircuit

sau supraîncălzire.

DA2-22M in versiunea cu 3-MODULE este proiectat sa fi e montat in panouri electrice

pe sina DIN EN60715.


INTRARI

Intrare:


Scopul si acuratetea masurarii temperaturii:

Numarul butoanelor de controli:

IESIRI

Iesire:

Tipul sarcinii:

Separare galvanica:


dintre iesiri csi circuitulintegrat:

Tebsiunea de strapungere a izolatiei

dintre circuitele de putere:

Sarcina minima ce poate fi controlata:

Sarcina maxima ce poate fi controlata:

Indicarea starilor ON/OFF:

Protectia dispozitivului

COMUNICARE


SURSA DE ALIMENTARE



CONEXIUNEA


CONDITII DE OPERARE







Protectie la supratensiune:


Pozitie de operare:

Montaj:

Design

DIMENSIUNI SI GREUTATE

Dimensiuni:

Greutate:

2x intreruptor montat pe faza L

DA intrari pt. senzori externi de temp. TC/TZ

+15 .. +35°C; 0.3°C din intervalul masurat

2x din panoul frontal, 4x potenţiometru frontal

2 contacte statice - MOSFET

resistive (R), inductive (L), capacitive(C)* ,LED, ESL

DA


max. 500 V AC

10 VA

400 VA pentru fi ecare canal

2x Led-uri galbene

- termica

- pe termen scurt in caz de suprasarcină

- pe termen lung in caz de suprasarcina

CIB


LED verde RUN

max. 2.5 mm 2 /1.5 mm 2 cu clame metalice

-20 .. +35 °C

-30 .. +70 °C


FR-0

Clasa 2

2.5 kV

II.

2

Verticala

In panoul electric, pe sina DIN EN60715

3-MODULE

90 x 52 x 65 mm

136 g

* Atentie: Nu este permisa, conectarea sarcinilor inductive si capacitive in

acelasi timp.

LBC2-02M















Proiectat pentru dimarea lampilor cu balast cu semnal in gama 1-10V.

In timpul controlului iesirii analogice 1-10V , contactele releului permit alimentarea

automata a lampii cu balast (0%=releu OFF, 1-100%=releu ON)

LBC2-02M are 2 iesiri analogice independente 1-10 V si 2 relee care pot comuta

16A/4000 VA.

Fiecare din cele 2 canale poate fi controlat sau adresat separat.

LED‘-urile de pe panoul frontal indica starea fi ecarei iesiri.

Cu ajutorul butoanelor de pe panoul frontal, se poate schimba starea iesirii

individual.

LBC2-02M versiunea in 3-MODULE este destinat montarii in panouri electrice/ pe sina

DIN EN60715.


I N T R A R I

Manual control:

I E S I R I

2 Butoane on the front panel

2x 1-10V/10 mA

2x comutator 16 A/AC1

250 V AC1, 24 V DC

4000 VA/AC1, 384 W/DC

30 A/

42

42



Actuator de dimare cu 1 canal

2 1

TL AI

6 M

1

R,L,C

Cod EAN

DIM-6 8595188136914

















Proiectat pentru dimarea luminilor cu caracter R, L, C (detectie automata).Poate fi de

asemenea si ca intrerupator

DIM-6 poate fi controlat prin intermediul butoanelor (butoanele sunt conectate in

paralel),

Potentiometru extern, semnal analog 0-10 V (1-10 V) si de la iNELS.

Contacte de iesire statice MOSFET 230VAC, sarcina maxima ce poate fi conectata 2000VA.

Sarcina maxima poate fi extinsa pana la 10 000 VA utilizsi DIM6-3M-P.

Protectie electronica la supracurent, protectie la suprasarcina si supratensiune pentru

iesire.

Protectie la supratemperaturi interne - deconecteaza iesirea si semnalizeaza

supratemperatura prin intermediul LED-uli rosu care palpaie.

Versiune cu 6-MODULE , montabil pe sina DIN.


2

2

2

2

DIM-6


Bornele de acces pt. alimentare:

Tensiunea de alimentare:

Consum:

Toleranta tensiunii de alimentare

Sarcina maxima conectata la iesire:

Pierderi de putere:

Extinderea sarcinii conect. la iesire:

Separare galvanica a sursei si mag. BUS


dintre ieisre si circuitul integrat:

Tensiunea de control:

Control Borne de acces:

Alimentarea intrarii de control:

Lungimea impulsului de control:

Timpul de revenire:

Conexiunea lampii luminoase


Tensiunea de control:

Curentul min. pentru control


Tensiunea CIB:

Controlul consumului intrarii:

Indicatie transfer date:

O U T P U T

Contacte statice:


Sarcina rezistiva:

Sarcina inductiva:

Sarcina capacitiva:

Indicarea starii iesirii:

L, N

AC 230 V / 50 Hz

10 VA

-15 %; +10 %

2 000 VA

2.5 % din sarcina

pana la 10 000 VA

DA


C O N T R O L - P R I N B U T O A N E

C O N T R O L - 0 ( 1 ) - 1 0 V

C O N T R O L - B Y C I B

AC 12-240 V

S - S, separat galvanic

AC 0.53VA (AC 230V), AC 0.025-0.2VA (AC 12-240V)

min. 25 ms / max. nelimitat

max. 150 ms

DA (AC 230V), 20buc (1pcs-1mA); NO (AC 12-240V)

0(1)-10 V, GND

0-10V or 1-10 V

1 mA

CIB+, CIB-

27 V DC

5 mA

LED galben

4x MOSFET

10 A

2 000 VA*

2 000 VA*

2 000 VA*

LED galben, in functie de tipul sarcinii conectate




Montare:


Controlul functiei echipamentului:

Controlul constructiei echipamentului:

Caracterisitcile functionarii automate:


Categoria antiblocare (imunitate)




Profi lul cablurilor de conectare (mm

* Atentie: Nu este permisa, conectarea sarcinilor inductive si capacitive in acelasi timp.

2 O P E R A T I N G A D D I T I O N DIM-6 DIM6-3M-P

-20.. +35 °C

-20.. +70 °C

Verticala

Sina DINl EN 60715

IP 40 de pe panoul principal

operarea disp. de control

disp controlat individua aditional

1.B.E

FR-0

Clasa 2

2.5 kV

II.

)

2

- parti exterioare

max.1x2.5, max2x1.5 / conex. metalice max. 1x1.5

- parti de control:

max.1x2.5, max2x1.5 / conex. metalice max. 1x2.5

Dimensiuni:

90x105x65 mm 90x52x65 mm

Greutate:

410g 134 g

Stsiarde aplicate:

EN 60669-2-1, EN 61010, EN 55014

CIB +

CIB -

L

N

DIM6-3M-P

DIM6-3M-P este un modul de extindere a puterii pentru dimerul controlat DIM-6, si

nu poate fi utilizat individual.

DIM6-3M- permite extinderea sarcinii conectate DIM-6 pana la 1 000 VA. (Aceste lucru

inseamna: 2 000VA (DIM-6) + 1 000VA (DIM6-3M-P) = 3 000VA).

DIM-6 poate fi extins panana la 10.000 VA utiliizsi 8 module DIM6-3M-P.

Atentie - dispozitivul trebuie protejat de un element corespunzator de protectie

pentru sarcina la care este conectat.

DIM-6 este racit printr-un sistem natural de circulatie a aerului. daca circulatia naturala

a aerului nu este posibila, racirea trebuie facuta cu un ventilator. Temperatura nominala

de operare este de 35°C.

Daca sunt conectate mai multe module DIM6-3M-P la DIM-6, distanta dintre aceste

module trebuie sa fi e de min. 20 mm.

Lungimea max. de comunicare prin sistemul bus EB este de 1 m iar conexiunea trebuie

realizata cu cabluri ecranate.


I E S I R E

Contacte de iesire statice

2 x MOSFET


5 A

Sarcina rezistiva:

1 000 VA*

Sarcina inductiva:

1 000 VA*

Sarcina capacitiva:

1 000 VA*

*Atentie: Nu este permisa conectarea sarcinilor inductive si capacitive in acelasi timp

Potentiometru: 47 k, liniar

Gradul de protectie: panoul frontal - IP65 / partea din spate a

echipamentului - IP20

Profi lul conductorului de conexiune (mm2 ): max. 1.5 / fara clame metalice max. 2.5

Greutatea potentiometrului 15 g

0(1)-10V

50k

External

potentiometer

F мax. 15A**

2

2

2

2

Modul de extindere a puterii pentru DIM-6

** Faza L a bornelor echipamentului trebuie protejata prin elemente de protectie corespunzatoare cu sarcina conectata la echipament.

R,L,C

Indicatie LED

3M

1

R,L,C

Cod EAN

DIM6-3M-P 8595188139106

-galben - Setare sarcina RL

-galben - Setare sarcina RC

-Verde - modul de control prin buton

-Verde - 0-10V semnal pentru modul control

-Verde - 1-10V semnal pentru modul control

-Verde - mod de control iNELS

-galben - indicare transfer date (conexiune CIB)

-rosu - indicare suprasarcina (palpairea LED-ului indica supratemperatura

in interiorul echipamentului, LED-ul stralucitor indica supracurent)

Butoane

Dupa apasarea butonului PROG, disp. este comutat in ciclul de programare,

acest lucru fi ind indicat de aprinderea unuia din cele 4 LED-uri verzi de pe

panoul frontal.

Butonul - controleaza iesirea dimerului si regleaza iluminarea 0-100%

(apasare scurta- comutare on/off a luminii, apasare lunga >0.5s - permite

reglarea treptata a luminozitatii).

Conectare

43

44

44



Actuator pentru dimare cu 1 canal

1 1

DI/AC TI

B

1

R,L,C

Cod EAN

LM2-11B 8595188131131

AC 230V

CIB +

CIB -

L

N

Conectare


Tipurile de sarcini ce pot fi conectate

Senzor de temperatura

TC/TZ

R,L,C

Tipul sursei Simbol Descriere

R

Rezistiv

L

Inductiv

C

Capacitiv

bec, lampa cu halogen

transformator bobina pentru lămpile cu halogen de joasă tensiune











transformator electronic pentru lampi cu halogen de joasă tensiune

LED LED-uri reglabile LED 230 V

ESL Becuri economice reglabile

LM2-11B

Proiectat pentru dimarea luminilor cu caracter RLC (detectie automata). De asemenea

este potrivit pentru aplicatii de intrerupere.

LM2-11B are integrat o intrare binara, care permite conectarea unui voltaj de 230V AC

(conexiune normala de intrerupator).

Ieisi MOSFET, fara contacte mecanice, 230V AC. Sarcina maxima este de 250 VA.

Siguranta interna la supracurenti, intrari pentru senzori termici TC/TZ.

LM2-11B este proiectat pentru a fi montat in interiorul unei doze.


I N T R A R I

Intrarea:


Gama de masurare / acuratetea:

I E S I R I

C O M U T A T I E

Iinstalare BUS:

Tens. de alimentare/curent absorbit:

Indicarea starii unitatii:

Data:

Puterea la intrare/iesire:

Temperatur a de operare:


Grdul de protectie:

Scopul dispozitivului de control:

Constructia dispozitivului de control:

Caracteristicile operarii automate:

Categoria de temperatura:

Categoria de antiblocare (imunitate):


Categoria de supratensiuni:

Gradul de polare:


Montare:

Dimensiuni:

Greutate:

1x intreruptor montat pe faza L

DA intrari pt. senzori externi de temp. TC/TZ

-20 .. +100°C / 0.5°C din intervalul masurat

Iesirea:

fara contacte mecanice - MOSFET

Tipul sarcinilor ce se pot conecta: resistive(R), inductive(L), capacitive(C)

Separare galvanic:

Tensiunea de strapungre dintre iesiri si

DA

circuitul integrat:


Tensiunea intrerupta:

230 V AC

Sarcina minima:

10 VA

Sarcina maxima:

250 VA


built-in electronic fuse

C O N E X I U N E

CIB



LED verde RUN

terminals, 0.5 - 1 mm 2


4x cablu CY, profi l 0.75 mm 2 , lungime 90 mm

-20 .. +55 °C

-30 .. +70 °C

IP 30

dispozitiv cu control operativ

Dispozitiv individual de control

1.B.E

FR-0

clasa 2

2.5 kV

II.

2

oricare


D I M E N S I U N E S I G R E U T A T E

49 x 49 x 21 mm

45 g

* Atentie: Nu este permisa, conectarea sarcinilor inductive si capacitive in acelasi timp.

Unitate cu intrari binare

14

DI/DC

3M

Cod EAN

IM2-140M 8595188131094

CIB +

CIB -

Pentru alimentarea +12 V

senzorilor exteriori GND

12 V DC / 150mA

Conectare












IM2-140M

Unitatea de intrare IM-140M este desemnata conectarii a pana la 14 dispozitive cu

contacte fara potential (comutatori, comutatori reversibili, butoane, senzori PIR,

detectoare de foc si gaze etc. ).

Intrarile IN1 - IN7 pot fi i folosite in echilibru.

IM2-140M genereaza tensiunea de alimentare 12V DC/150mA pentru senzorii de

alimentare EZS, astfel incat este posibila conectarea senzorilor PIR, detectoarelor de

foc si gaze etc.

Contactele dispozitivelor externe, conectate la intrarile unitatii, pot fi i normal

deschise (NO) sau normal inchise (NC) - parametrii de intrare sunt confi gurati in

software-ul (programul) IDM.

IM2-140M in versiunea cu 3 MODULE este desemnat montarii in panouri pe sina DIN

EN60715.


I N T R A R I

Intrare:

I E S I R I

Iesire (tensiune pentru senzor 12V):


Data BUS:

Indicarea statusului BUS-ului:

14x NO sau NC contra GND (-)

IN1 - IN7 intrari echilibrate

12 V DC/150 mA

CIB BUS

LED galben


Tensine de alimentare / Curent nominal: 27 V DC/25 mA, din CIB BUS

Curentul evaluat al unitati pentru incarcatura

maxima pe iesire 12 V DC: 100 mA

Indicarea tensiunii de alimentare: LED verde Un









Instalarea:

Implementarea:

Dimensiune:

Masa:




-20 .. +55 °C

-30 .. +70 °C


II.

2

oricare


3-MODUL

90 x 52 x 65 mm

102 g

45

46

46



Unitate cu intrari binare

82

1

DI/DC TI

B

Cod EAN

IM2-20B 8595188131490

4

DI/DC

B

1

TI

Cod EAN

IM2-40B 8595188131506

8 1

DI/DC

1M B

TI

Cod EAN

IM2-80B 8595188131100

IM2-20B

IM2-40B

IM2-80B













IM2-20B, IM2-40B, IM2-80B

Modulele de intrare IM2-20B/40B/80Bsunt desemnate pentru montarea a 2, 4 sau8

dispozitive cu contacte fara potential. ( comutatoare, comutatoare reversibile,

butoane, senzori PIR, detectoare de gaze si de foc etc)

Intrarile IN1, IN2 ale IM2-20B/40B si IN1 - IN5 ale IM2-80B pot fi utilizate echilibrat

(pentru EZS)

Unitatile genereaza tensiunea de alimentare de 12VDC/75mA pentru alimentarea senzorilor

externi EZS, astfel incat se pot alimenta senzorii PIR, detectoarele de gaz si foc etc.

Unitatile sunt echipate cu intrari pentru conectarea senzorilor thermo TC/TZ.

Contactele dispozitivelor externe, conectate la unitati de intrare, pot fi deschise normal

(NO) sau normal inchise (NC) - in fi nal, toti parametrii de intrare sunt confi gurati in

softwareul (programul) IDM.

Unitile sunt desemnate pentru montarea in cutii de instalare.


I N T R A R I

Intrare IM2-20B




Raza de actiune si precizie

I E S I R I

2x NO sau NC contra GND(-)

IN1, IN2-este posibila echilibrarea


IN1, IN2-este posibila echilibrarea


IN1-IN5-intrari echilibrate

DA-intrare pentru senzori termici externi

(vezi catalog/accesorii)

-20...+100°C / 0.5°C din intervalul masurat

Tensiune da alimentare / Curent nominal: 12 V DC/75 mA, pentru alimentarea senzorilor EZS


Data BUS:



CIB bus

LED verde RUN

Tensiune de alimentare / Curent nominal: 27 V DC/15 mA, de la CIB BUS

Curentul nominal al unitatii IM2-20B

si IM2-40B in cazul in care la iesirea 60 mA

de 12V DC este conectata sarcina maxima

Curentul nominal al unitatii IM2-80B 100 mA

in cazul in care la iesirea de 12V DC

este conectata sarcina maxima


Cutia

Intrari IM2-20B:

Intrari IM2-40B:



-20 .. +55 °C


-30 .. +70 °C


IP 30

Categoria de supratensiune: II.


2


oricare

Instalare:

in cutii de instalare


Dimensiune:

Masa:

0.5 mm 2 - 1 mm 2

4x conductor CY, Ø 0.75 mm 2 , lungime 90 mm

6x conductor CY, Ø 0.75 mm 2 , lungime 90 mm

49 x 49 x 13 mm

IM2-20B - 30g, IM2-40B - 32g, IM2-80B - 24g

+

La sursa de alimentare

CIB

CIB -

a senzorilor externi din

sistemul de alarma +12 V

12V DC/ max. 75 mA GND

+


CIB

CIB -

a senzorilor externi din


12V DC/ max. 75 mA GND

ALARM

2k2

Conectarea IM2-20B


Intrare echilibrata


TC/TZ


TC/TZ

TAMPER

+


CIB

CIB -

a senzorilorr externi din


12V DC/ max. 75 mA

GND

Simpla: Dubla:

INx

GND

ALARM

1k1



1k1


TC/TZ

TAMPER

INx

GND

47

48

48



Unitate de impuls termic

B

4

TI

Cod EAN

TI2-40B 8595188131698

Conectare


Senzori de temperatura TC/TZ

Senzor de temperaturar TC/TZ











TI2-40B

TI2-40B este proiectat pentru a conecta pana la 4 senzor de temperatura TC/

TZ cu borna comuna de legare la masa.

Este utilizat cand se doreste masurarea temperaturilor in diferite locuri (de

exemplu large temperatur apodelei – pozitionarea senzorilor in diagonala,

temperatura podelei/spatiului, interioara/exterioara, echipamente

tehnologice – boilere, incalzirea solara etc.

Starea dispozitivului este indicata de un led verde, pozitionat pe panoul frontal a.

Senzorii TC/TZ contin thermisoare NTC, 12kΩ la 25°C, pentru informatii

detaliate vezi accesorii.

TI2-40B is proiectat pentru montarea in interiorul unei doze.


I N T R A R I

Intrari pentru senzoriii de masurare a

temperaturii:

Gama si abatere de masurare a temp.:





Tens. de alimentare/ curentul abs. de disp.: 27 V DC/25 mA, pentru BUS CIB






Grad de protectie:

Categoria de supratensiuni:


Pozitia de functionare:

Montare:


Dimensiuni:

Greutate:

4 x intrari pt. senzorii externi

TC, TZ; vezi accesoriile


CIB

LED verde RUN

0.5 - 1 mm 2

-20 .. +55 °C

-30 .. +70 °C

IP 30

II.

2

oricare

in interiorul dozei

49 x 49 x 13 mm

24 g

ADC2-40M

Destinat conectarii senzorilor analogici, care genereaza un semnal de curent sau

tensiune si senzorilor pasivi rezistivi.

Rezolutia convertoruui AD este de 14Bits.

Contine 4 intrari analogice cu borna de legare la masa comuna.

Tensiunea de referinta pentru a alimenta senzorul pasiv de tip rezistenta (Ni, Pt, TC, TZ,

etc.) este de 5.4V (terminal Uref).

In IDM intrarile sunt confi gurate individual, ca tensiune (U) sau curent (I) si cabluri

pentru conectarea senzorului rezistiv (RTD).

LED-ul portocaliu de pe panoul frontal semnalizeaza daca nivelul iesirii analogice

se afl a in afara intervalului de masurare (suprasarcina sau subsarcina - iesirea este

deconecata).

ADC2-40M in versiunea de 3-MODULE este conceput pentru a fi montat in panoul

electric, pe sina DIN EN60715.


A N A L O G I N T R A R I

Numarul de intrari:

4

Separare galvanica a circ. interioare:

Indicatie:

No

suprasarcina prin cuvant de stare si LED

Terminal comun:

GND

Tipul convertorului:

aproximare

Rezolutia convertorului:

14 bits

Rezistenta intrarii (pt. gama de tens.): approx. 200 kΩ

Tipurile intrarii / Gama de masurare Tensiune (U) : 0 ÷ +10 V (U)

(pentru fi ecare intrare indiviiduala

0 ÷ +5 V (U)

avem optiunea in programul cret de

0 ÷ +2 V (U)

utilizator in IDM):

0 ÷ +1 V (U)

0 ÷ +0,5 V (U)

Curent (I) : 0 ÷ +20 mA (I)

4 ÷ +20 mA (I)

Masurarea rezistentei (RTD):

Ni1000, Pt1000, Pt100 (RTD), OV1000, TC, TZ















Montaj:

Design:


Dimensiuni:

Greutate:

CIB

LED verde RUN

27 V DC/50 mA, de la CIB

max. 2.5 mm 2 /1.5 mm 2 cu cleme metalice

-20 .. +55 °C

-30 .. +70 °C


II.

2

oricare

in panou electric pe sina DIN EN 60715

3-MODULE

90 x 52 x 65 mm

108 g

Convertor analog-digital, 4-canale

CIB +

CIB -

0(1)-10 V

Conectare

Ni, Pt

TC, TZ

0(4)-20

mA


4

AI

3M

Cod EAN

ADC2-40M 8595188131483

49

50

50



Convertor digital-analogic

B

1

TI

4

AO

Cod EAN

DAC2-04B 8595188131025

CIB +

CIB -

Conectare

0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V











DAC2-04B

DAC2-04B genereaza 4 iesiri (canale) analogice de tensiune, care pot fi folosite, in

functie de tipul dispozitivului controlat, in gama 0-10V sau 1-10V.

Proiectat pentru controlul si reglarea dispozitivelor, care sunt corelate de semnalul

0-10V sau1-10V (lampi cu balast pentru lumina fl uorescenta, dimmere, termo-valve,

servo motoare, elemente de masurare, dispozitie de reglare, etc.).

In IDM gama tensiunii de iesire este ajustabila.

DAC2-04B este echipat cu intrari termice pentru masurarea temperaturii cu senzoriTC/TZ.


I N T R A R I


Gama / acuratetea mas. temperaturii:

I E S I R E

Iesire analogica / Curentul nominal


BUS instalat:



Tens. de alimentare/curent. nominal: 27 V DC/50 mA, de la CIB



DA, intrare pt. senzor de temp. extern


4x 0(1)-10 V/10 mA

CIB

LED verde RUN

0.5 mm 2 - 1 mm 2



-20 .. +55 °C


-30 .. +70 °C


IP 30


II.


2


oricare

Montaj:



Dimensiuni:

Greutate:

49 x 49 x 13 mm

33 g

DAC2-04M

DAC2-04M genereaza 4 iesiri (canale) analogice de tensiune (channels), care pot fi

folosite, in functie de tipul dispozitivului controlat, in gama 0-10V or 1-10V.

Proiectat pentru controlul si reglarea dispozitivelor, care sunt corelate de semnalul

0-10V sau 1-10V (lampi cu balast pentru lumina fl uorescenta, dimmere, termo-valve,

servo motoare, elemente de masurare, dispozitive de reglare, etc..).

Gama tensiunii de iesire poate fi ajustata in IDM

DAC2-04M in varianta cu 3-MODULE este proiectat in DINl EN60715.


I E S I R I

Iesire analogica / Curentul nominal



Indicatie transfer date:



4x 0(1)-10 V / 10 mA

CIB

LED galben

Tens. de alimentare/curent. nominal: 27 V DC / 50 mA, from CIB

Indiacrerea alimentarii dispozitivului: Un LED verde









Montaj:

Design:

max. 2.5 mm 2 /1.5 mm 2 cu conector metalic

-20 .. +55 °C

-30 .. +70 °C


III

2

oricare

In panourile electrice pe sina DIN EN 60715

3-MODULE


Dimensiuni:

Greutate:

90 x 52 x 65 mm

102 g

CIB +

CIB -

Convertor digital - analogic

Conectare

DAC2-04M

0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V


3M

4

AO

Cod EAN

DAC2-04M 8595188131049

51

52

52



Transmitator

Cod EAN

RF iNELS/USB: 8595188146234

fl ash drive RF iNELS/USB

Exemple de utilizare a RF iNELS/USB

Prin conectarea RF iNELS/USB la serverul IMM, aveţi posibilitatea de a controla acţionarile sistemului de control RF prin

intermediul ecranului Video-zona. Aveţi astfel comanda asupra functiilor de comutare, reglaj lumini, control încălzire

sau actionare jaluzele. Totodata, detectoarele va ofera o imagine clară a întregii case. Deci, puteti încorpora orice element

wireless al sistemului RF Control în sistemul INELS.

Video-zona 1

Video-zona 2

Client

iMM

Client

iMM

Ethernet

Server iMM

Server iMM

RF iNELS/USB

RF iNELS/USB

RF iNELS/USB fl ash drive, formează o interfaţă de comunicare şi poarta de acces între

unităţi, elemente de instalat în serverul de IMM

Orice client IMM poate controla elemente din gama RF Control

RF iNELS/USB si RFAP/USB sunt compatibile cu versiunile de actuatori compatibilei RF

Touch si Oasis

Comunicare bi-directionala

- transmite comanda de executare a unei functii si, primeste informatii privind

executarea comenzii

RF iNELS/USB

RF iNELS/USB


Putere:

Interfata:

Raza de actiune:

Distanta minima fata de RF Touch:

Frecventa:

Indicator alimentare:

Indicator transmisie RF:

CONDITII DE OPERATE




Gradul de contaminare:

Pozitia de lucru:

Instalare:

MARIME SI GREUTATE

Dimensiuni:

Greutate:

max. 1W

USB 1.1 and higher, plug. „A“

100 m

1m

868 MHz

LED verde

LED Rosu

0.. +55 °C

-20.. +70 °C

IP30

2

oricare

orice

22 x 85 x 15 mm

20 g

SENZOR DE INFRAROSU – MOD DE PROGRAMARE

Senzor infrarosu:

Frecventa IR de comunicare:

Distanta de programare:

IESIRI

Iesire:

Conectare:

Indicator de iesire:

Gama:

COMUNICARE ETHERNET

ETH indicator de stare de functionare:

ETH indicator de comunicare:

Interfata de comunicare:

Adresa IP presetata:

TENSIUNEA DE ALIMENTARE

Tensiunea de alimentare / nom. curent:

Conectare:

Indicator tensiune de alimentare:

ALTELE

Alte optiuni de alimentare:

Indicatie:

Buton de reset:

Sursa de puter:

CONDITII DE OPERATE




Gradul de contaminare:

Pozitia de lucru:

Instalare:

Cutie de instalare:

MARIME SI GREUTATE

Dimensiuni:

Greutate:

ELAN - IR

ELAN-IR Convertor de comanda de la reţeaua Ethernet la coduri IR

permite înlocuirea tuturor controlorilor de IR şi le combina într-un singur controler

Controlul se realizeaza cu ajutorul serverului IMM sau PC

Opţiunea de programare de până la 100 de coduri IR

Cele 3 iesiri permit controlul a până la trei dispozitive diferit

Confi gurare are loc prin intermediul interfeţei web

Suporta coduri IR intr-o gama de frecvente de la 20-455kHz


Receptor

Semnal infrarosu

sanzor infrarosu pentru determinarea codurilor IR

20 - 455 kHz

mai mult de 1 m

3 x transmitatori IR

3 x 3.5” conectori tip “jack” cu lungimea cablului de 1 sau 3 m

3 x LED-uri verzi de indicare IR1-IR3

mai mult de 1 metru de echipament

LED verde

LED galben

10/100 Mbps (RJ45)

192.168.1.1

10-27 V DC / 200 mA (conditii de joasa tensiune)

conector jack Ø 2.1 mm

LED verde

conector USB-B

LED galben stare USB

resetare la valorile de baz

230 VAC / 12 V DC parte a tensiunii dispozitivului

-20 .. +55 °C

-25 .. +70 °C

IP 30

2

orice

deschis

Model

90 x 52 x 65 mm

136 g

LED-ul verde indica starea

IR

LEARN

Panou frontal ELAN-IR

IR1I

1IR2

IR3

OUT STATUS OUT STATUS OUT STATUS

Iesire pentru

transmitator IR

Convertor Ethernet pentru pe coduri IR

Cod d EAN

Elan-IR-003: 8595188132831

595188132831

Transmitator IR

Server iMM

Exemple de utilizare a ELAN-IR

Video

Conectare

Panou spate ELAN-IR

Conector de alimentare

10-27 V/

200 mA

conector USB B

USB

POWER

Audio

Server Serve WEB

RESET

ETHERNET

Aer conditionat

Telecomanda giroscopica

LED galben de stare USB

indicator LED pentru

comunicatii ethernet

Selectia functiilor

buton de resetare

Indicator LED verde pentru tensiune

Anzeige der Stromversorgung

53

54

54



Unitate de control cu ecran tactil

EST-2/W - pentru montaj in tencuiala EST-2/B - pentru montaj pe tencuiala

Code EAN

Code EAN

EST-2/W (rama alba, rama intermediara alba, capac spate alb) - 8595188170000

EST-2/B (rama alba, rama intermediara alba) - 8595188175760

EST-2/W (rama neagra, rama intermediara gri inchis, capac spate gri inchis) - 8595188170314

EST-2/B (rama neagra, rama intermediara gri inchis) - 8595188175838

EST-2/W/RGB (rama alba, rama intermediara alba, capac spate alb) - 8595188170000

EST-2/B/RGB (rama alba, rama intermediara alba) - 8595188175760

EST-2/W/RGB (rama neagra, rama intermediara gri inchis, capac spate gri inchis) - 8595188170314

EST-2/B/RGB (rama neagra, rama intermediara gri inchis) - 8595188175838

PARAMETRI TEHNICI

ECRAN

Tip:

Raport prezentare:

Suprafata vizibila:

Iluminare fond:

Suprafata tactil sensibila:

Diagonala:

Numar pixeli:

Adancime de culoare:

ALIMENTARE

Tensiune alimentare/ curent nominal:

CONECTARE

Conectare:

Sectiune cabluri conexiune:

CONDITII DE LUCRU

Temperatura de lucru:

Temperatura depozitare:

Clasa de protectie:

Clasa supravoltaj:

Grad de poluare:

Spatiu de lucru:

Montaj:

DIMENSIUNI SI GREUTATE

Dimensiuni:

EST-2/W - pe tencuiala

rama intermediara

color TFT LCD

3:4

52.5 x 70 mm

Activa

rezistiva, 4 fi re

3.5”

240 x 320

16.7M

27 V DC/ 150 mA

rama dispozitiv de control capac spate

bloc terminal

max. 2.5 mm2 /1.5 mm2 cu gol

0 .. +55 °C

- 20 .. +70 °C

IP20

II.

2

oricare

in doza

94 x 94 x 30 mm

ASAMBLARE DISPOZITIV

capac de instalare

ALIMENTARE

EST-2/W EST 2/W

EST-2/B

EST-2/B - in tencuiala

rama intermediara

EST-2/W, EST-2/B,

EST-2/W/RGB, EST-2/B/RGB

Ecranul EST-2/RGB conţine programele de bază şi elementele de control cat şi butoanele

pentru controlul surselor de lumina RGB.

În butonul de confi gurare setari, aveţi posibilitatea să atribuiţi un simbol, o icoană din

oferta prestabilită (48 de simboluri diferite) butoanelor individuale din meniul selectat.

EST-2 dispune de un ecran color tactil de 3.5 „, cu un raport de prezentare de 4:3.

Rezoluţia ecranului de bază este de 240 x 320, adâncimea de culoare 16.7 M. EST-2 are

practic 2 ecrane tactile de bază: un panou de butoane de control de control încălzire,

EST-2/RGB are, de asemenea, un ecran pentru controlul surselor de lumină RGB.

Utilizand suprafeţa de scanare a ecranului tactil, puteţi controla butoanele confi gurate şi

simbolurile de pe ecran printr-o uşoară atingere a degetului. Simboluri individuale de pe

ecran atunci când sunt „atinse“ se anima.

Panoul de butoane poate fi confi gurat în meniul de setări, in functie de nevoie.

Sunt disponibile patru modele de bază : 2x2, 2x3, 3x4 3x3.

Incălzirea poate fi controlata de pe ecran folosind simbolurile: „+“ sau „-“, sau actionand

roata virtual a de pe ecranul EST-2, pentru reglarea, într-un interval de +/- 5 °C,

a temperaturii circuitului de încălzire selectat.

Pe fi ecare ecran de bază, există 4 indicatori în colţul din stânga sus, care pot indica starea

oricarei intrari/ieşiri logice din sistem.

În meniul de setări, puteţi defi ni limba meniului, economizorul de ecran, modul de somn,

luminozitatea si, selecta ecranul implicit.

Functia dispozitivului EST-2 este formata practic din mai multe unităţi funcţionale de bază

de pe un bus CIB. Aceste functii includ IDRT2-1, IM2-140M, KEY2-01, EST-2 RGB, precum şi

ADC2-40M. Cu toate acestea, nu toate elementele funcţionale ale acestor dispozitive de

bază sunt pe deplin puse în aplicare în EST-2.

rama dispozitiv de control

CIB+

27 V DC

CIB-

CIB+

27 V DC

CIB-

doza de instalare

VARIATII ALE ECRANULUI DE BAZA PENTRU EST-2

IN1

IN4

IN7

IN10

Buton navigare intre ecrane

BUTON AFISARE

IN2

IN3

IN5

IN6

IN8

IN9

IN11

IN12

informatii

despre

dispozitiv

Reglare

temperatura

circuit incalzire Diminuare

stralucire

Programare

Iluminare in culori,

bazat pe RGB

EST-2/RGB

Legenda:

EST-2=>meniu setari=>selectare design=>2x2=>intrare IN1-IN4




Programarea funcţiilor de sistemului INELS pentru butoanele individuale de pe ecranul dispozitivului EST-2 se face la fel ca programarea altor intrări digitale, evenimentele din unitatea de IM2-140M.

Pe inputurile de date digitale, se pot utiliza doar parametrii A şi D. Nu este posibil ca pe aceste intrări sa se utilizeze şi distinge parametrul I - ieşire negata, cat şi parametrul B - de intrare echilibrata,

precum şi ca parametru de intrare dublu echilibrat. Butoanele sunt identice la intrările binare ale unităţii IM2-140M (a se vedea imagine confi g.). Butoanele pot fi confi gurate la fel ca de operatorul

mural WSB, pentru ambele apasati scurt sau lung (>1,5s)

Patru LED-uri colorate sunt conectate la intrarile digitale si, sunt pozitionate in coltul din stanga - sus al ecranului. Fiecare LED este controlabil si programabil separat. LED-ul verde este conectat la

iesirile RE1; RE2 ale tastaturii KEY2-01 din centrala. LED-ul galben este conectat la iesirile HAND si MAN ale IDRT2 din centrala

ECRANUL DE CONTROL AL INCALZIRII

Pe ecranul de control al incalzirii, este posibil a se regla temperatura circuitului de incalzire selectat cu o toleranta de +/-5C. Aceste butoane de reglaj al temperaturii circuitului de incalzire selectat sunt

conectate la intrarea analoga, reglarea temperaturii unitatii IDRT2-1 se face din centrala. Patru LED-uri colorate sunt conectate la iesirile digitale si, se gasesc in coltul din staga-sus al ecranului. Fiecare

dintre cele 4 LED-uri colorate sunt programabile si controlabile separat. LED-urile verde, albastru, galben si rosu sunt conectate la iesirile ON, LED, HAND si MAN ale IDRT2-1 din centrala

ECRANUL DE CONTROL AL LAMPILOR RGB SI AL SURSELOR DE LUMINA

Ecranul de baza al EST-2 RGB contine programele de baza si elementele de control si butoanele de control al surselor de lumina RGB. Acest ecran este conectat cu ADC2-40M prin bus CIB. Functia

ecranului de control RGB este programata asa incat acele elemente de culoare individuale R, G, si B sunt legate si simuleaza nivelul semnalului pentru intrarile 1 si 3 iar rezultatul intensitatii luminii

este legate si simuleazala intrarea 4. Pentru simulare din ecranul RGB, pentru a deveni functional trebuie ca intrarile analoge individuale ale IDM sa fi e programate in intervalul de 0-5V.

Ecranul de control RGB este format din mai multe elemente şi butoane.

- O apăsare lungă (atingere) pe ON/OFF controlează programarea centralui de componente RGB şi luminozitate lampă - ON/OFF.

- Butoanele din jumătatea superioară a ecranului sunt pentru setarea luminozităţii lampii de la 0 la 100% în trepte de 5% (a se vedea indicatorul de luminozitate reglabilă în %).

- Butoanle din jumătatea inferioară a ecranului sunt pentru stabilirea confortului de culoare RGB şi controlul accelerat al lampii. Butoanele au o funcţie de blocare. Când apăsaţi butonul

„iluminare alb“, intrările analogice sunt setate automat la valoarea maximă a componentelor individuale de culoare, rezultatul care apare este o lumină albă,similar ca rezultatul la ieşirea sursei de

lumina RGB atunci când aceste componente sunt amestecate. Apoi, pur şi simplu, a reglati intensitatea luminozitatatii la ieşire. Când apăsaţi (atingeti), butonul „iluminare pe baza de culori RGB“

butonul deblochează în mod automat şi butonul programare „iluminare pe baza de culori RGB“ este blocat. Acum, valorile intrărilor analogice ale componentelor individuale de culoare RGB

sunt pre-programate, în conformitate cu pozitia cursorului în paleta de culori de pe scala ecranului EST-2 RGB.

Patru LED-uri, care sunt conectate la iesirile digitale, se regasesc in coltul din stanga-sus a ecranului si, conexiunea lor cu iesirile este identica cu a butoanelor ecranului

INFO ofera informatii despre dispozitiv si versiunea de fi rmware. Apasand pe butonul ajungeti in sectiunea programare a meniului, utilizat pentru editarea EST-2. Simbolul va readuce la

ecranul cu butoane.

Ora sistemului este indicata in coltul din dreapta sus al ecranului. Timpul sistemului afi sat esteconectat la unitatea KEY2-01 in managerul dispozitivului.

Toate intrarile si iesirile unitatii EST-2 pot fi liber programate si parametrizate folosind programul IDM.

Crestere

stralucire

Comutare

iesire

Iluminare

in alb

55

56

56



Ecrfan tactil

Ecran tactil cu montaj „in tencuiala“, 8,4“ SVGA

Rame si cutie de instalare incluse


Rezolutie:

Ecran:

Procesor:

Dimensiuni cutie instalare 8,4“ (LxH):

Touchpanel

Ecran tactil cu montaj „in tencuiala“, 10,2“ SVGA.

Rama si cutie de instalare incluse.


Rezolutie:

Ecran:

Procesor:

Dimensiuni cutie instalare 10.2“ (LxH):

800 x 600 px

8.4“, LED backlight

Intel Atom N270 1.6 Ghz

25.3 cm x 20.2 cm

800 x 600 px

10.2“, LED backlight

Intel Atom N270 1.6 Ghz

30.3 cm x 20.2 cm

Rama metalica pentru iTP-B 8.4“, iTP-B 10.2“

Rama metalica pentru iTP-B 10,2“, culoare RAL 9006

Cod EAN

iTP-B 8.4“

iTP-B 8.4“ 8595188160742 (white frame)

iTP-B 8.4“ 8595188160841 (grey frame)

iTP-B 8.4“ 8595188160834 (black frame)

iTP-B 10.2“

Cod EAN

iTP-B 10.2“ 8595188160803 (white frame)

iTP-B 10.2“ 8595188160858 (grey frame)

iTP-B 10.2“ 8595188160728 (black frame)

Rama metalica pentru iTP-B 8,4“, culoare RAL 9006

Cod EAN

Rama metalica pentru iTP-B 8.4“ 8595188161848

Rama metalica pentru iTP-B 10.2“ 8595188161855

NOTE

57

58

58



Grup de întrerupătoare de perete

cu low-upstroke control

2

TL

1

TI

ELEGANT

4

TL

1

TI

ELEGANT

8

TL

WSB2-20/E

Cod EAN

WSB2-40/E

WSB2-80/E

1

TI

ELEGANT

WSB2-20/G

2

TL

1

TI

LOGUS 90

WSB2-20/E 8595188131254 WSB2-20/G 8595188131612

WSB2-40/G

4

TL

1

TI

LOGUS 90

Cod EAN

WSB2-40/E 8595188131261 WSB2-40/G 8595188131629

Cod EAN

WSB2-80/E 8595188131278

WSB2-80

nu sunt disponibile in

designul LOGUS90

















WSB2

Intrerupatoarele de perete (linia) WSB2 sunt elemente de baza si cel mai des utilizate

(senzori) in sistemele iNELS.

Microintrerupatoarele incorporate ofera eleganta si permit un control usor.

2 LED-uri indicatoare, de culori diferite, localizate in fi ecare din pozitiile intrerupatorului,

pot semnaliza starea echipamentelor controlate, si totodata starea oricarui sensor sau

actuator din sistem.

Intrerupatoarele sunt proiectate cu 2 canale(WSB2-20), 4 canale (WSB2-40) si 8 canale

(WSB2-80).

Toate versiunile au aceiasi dimensiune ca a unui intrerupator standard clasic (89x84

mm), in design Elegant si LOGUS 90 (cu exceptia WSB-80), pot fi combinate cu multiple

rame ale diverselor dispozitive din linie.

Fiecare controler este echipat cu senzor de temperatura.

Mare avantaj comparativ cu intrerupatoarele standard / Butoanele salveaza spatiul

si. permit un control confortabil. De exemplu in locul unei linii de 8 intrerupatore

standard, utiliza un singur grup de intrerupatoare WSB2-80.

Fiecare buton (canal) poate controla orice actuator (aplicatie) si in sistem. De asemenea

este posibil sa programam varietate de functii sau o functie globala (setarea functiilor)

pentru fi ecare buton. iti permite controlul mai multor aplicatii in acelasi timp.

Fiecare buton (canal) poate avea diferite functii de control:

a) Intrerupator de perete clasic:

- butonul de sus DESCHIS, butonul de jos INCHIS

b) Controler tip buton (releu de impuls):

- prima apasare DESCHIS, a doua apasare INCHIS

c) Dimmerul:

- apasare scurta – DESCHIS/INCHIS,

d) Intrerupatorul cu timer:

- ACTIV dupa apasarea butonului, INCHIDERE automata dupa timpul setat

e) Setarea scenelor de iluminare – de exemplu pentru a te uita la TV:

- jaluzele jos

- aprinde televizorul

- lumina principala 30% din intensitatea maxima

- aplicele 50% din intensitatea maxima

WSB2 in design Elegant si LOGUS90

, proiectat pentru montarea in doza.

Design specifi cation on pictures:

Elegant: rama rosu burgundia

masca alba

LOGUS 90 : metalo-crom

Vedere laterala a uitatii WSB in design Elegant:


I N T R A R I

WSB2-20 WSB2-40 WSB2-80


DA, senzor de temperatura intern, NTC

Scopul si acuratetea masurarii temperaturii: 0.. +55°C ; 0.3°C din intervalul masurat

Numarul butoanelor de controli: 2 4 8

O U T P U T S

Indicatie:

Numarul de iesiri:



two-coloLED rosu (rosu, verde)

1 2 4


Tens. de alimentare/curent. nominal: 27 V DC/25 mA, de la CIB BUS










Montaj:

CIB

0.5 - 1 mm 2

-20 .. +55 °C

-30 .. +70 °C

IP 20

II.

2

oricare

in doza


Elegant

Dimensiuni:

Greutate:

LOGUS 90

Dimensiuni:

Greutate:

84 x 89 x 30 mm

68g 68g 70g

94 x 94 x 30 mm

60 g (fara rama)

Conectare

Wall switch button

WSB2

CIB+

CIB+

CIB I

CIB I


+

-

CIB

CIB

59

AC 230 V

60

60



CIB

CIB

2

TL

1

TI

ELEGANT

1

RO/AC

L

N

Cititor de carduri

+

-

WMR2-11/E WMR2-11/G

2

TL

1

TI

LOGUS90 1

RO/AC

Cod EAN

WMR2-11/E 8595188131339 WMR2-11/G 8595188131636

Conectare


Door electromagnet

WMR2-11

Proiectat pentru citirea dispozitivelor electronice (carduri cu chip, chei electronice, etc.)

Poate fi folosit pentru sistemul de securitate (incuiere/descuiere), pt. sistemul de acces

(usi, porti, etc.) si pentru controlul aplicatiilor pornite (in functie de perimetrul dorit).

WMR2-11 supporta dispozitive RFID cu frecventa de 125 kHz si cu CI de tip Unique 64

biti Ask Manchester.

Dispune de 2 butoane (SUS/JOS) cu aceleasi functii ca si WSB2-20.





LED-urile indicatoare pot semnaliza stare a aplicatiilor controlate in functie de modul

programat.

Iesirea releului are 8A si contacte ND fabricate din AgSnO 2, care pot comuta sau

controla diverse aplicatiile.

WMR2-11 in design Elegant si LOGUS90

, este destinat montarii in doze.


I N T R A R I


DA, senzor de temperatura intern , NTC

Gama / acuratetea masurarii temperaturii: 0 .. +55°C; 0.3°C din intervalul masurat

Numarul butoanelor de controli: 2

C I T I T O R D E C A R D U R I

Tip:

RFID 125 kHz ± 6 kHz

Carduri suportate:

ISO Card Unique

Tip CI:

Unique 64 Biti RF/64 ASK Manchester

I E S I R I

Iesire:

Indicatie:

Iesire acustica:


Comutatorul de iesire:



dintre iesirile releului si circ. interne:

Curentul minim de comutatie:

Frecventa de comutatie fara sarcina:

Frecv. de comutatie sarc. nominala:

Durata de viata mecanica:

Durata de viata electrica AC1:



1x comutator 8A / AgSnO2 LED rosu, LED verde

comutator piezoel.

230V AC/ 30V DC

2000 VA/AC1; 240 W/DC

20 A/

WTC2-21

WTC2-21 poate fi utilizat ca unitate de masurare a temperaturii din camera si din

pardoseala la fel de bine ca si pentru comutarea sistemului de incalzire.

Este compus din:

- 2 butoane cu cursa scurta (SUS/JOS)

- senzor de temperatura integrat pentru masurarea temperaturii camerei

- intrare pentru senzor de temperatura extern TC/TZ

- LED-uri indicatoare cu 2 culori (la fel ca WSB)

- releu de iesire de 16A cu contacte comutabile (libere)


I N T R A R I

Masurarea interna a temperaturii:

Gama de masurare:

Acuratete:

Masurarea temperaturii externe:

Gama de masurare:

Acuratete:

Butoane de control:

Ieisre

Indicatie:

1x comutator 16A / AgSnO2 LED rosu, LED verde


230V AC/ 30V DC

Comutatorul de iesire

4000 VA/AC1; 384 W/DC



30 A/

62

62



Unitatea multifuncţională

4DI/DC 1

2TL TI

ELEGANT

Cod EAN

SOPHY2/E 8595188131230

SOPHY2-L/E 8595188131247

4DI/DC

2TL

1

TI

LOGUS 90

Cod EAN

SOPHY2/G 8595188131643

SOPHY2-L/G 8595188131650

Sophy2/E, Sophy2-L/E

Sophy2/G, Sophy2-L/G


































SOPHY2/SOPHY2-L

Unitatea multifunctionala Sophy2 include:



Senzor de voce.

Senzor de temperatura.

Senzor de lumina (ambientala).

Receptor (IR) semnale infrarosii.

Transmitator (IR) de semnale infrarosii.

2 butoane (SUS, JOS).

4 intrari binare.

Difuzor pentru raspunsuri si mesaje vocale si sonore.

Senzorul de voce nu este o parte SOPHY 2L.

Control vocal

Reprezinta topul confortului sistemului iNELS. Procesorul de voce integrat poate detecta

pana la 64 de comenzi vocale.

Masurarea temperaturii

Senzorul de temperatura integrat masoara temperatura in locul dorit, Poate fi folosit

pentru reglarea si controlul incalzirii si racirii.

Detectarea intensitatii luminii ambientale

Senzorul integrat masoara intensitatea si pe baza informatiilor poate sa controleze

automat luminile sau jaluzelele venetiene.

Receptor (IR) semnale infrarosii

Receptorul IR incorporat poate primi comenzi de la majoritatea telecomenzilor, care

sunt utilizate pentru comanda electrocasnicelor din casa, care utilizeaza sintaxa de cod

RCS. NEC, SRCS.LA fel ca un acccesoriu, putem folosi o telecomanda universala care

poate fi folosita atata pt. sistemul iNELS cat si pentru alte electrice din casa.

Transmitatorul de semnal intrarosu (IR)

Transmitatorul de semnal infrarosu integrat permite transmiterea comenzilor si

actioneaza un echipament de control la fel ca o telecomanda standard. Este necesara

pozitionarea corecta a transmitatorului, pe aceeasi directie cu unitatea controlata.

Intrerupatorul electronic

In partea de sus si de jos a suprafetei de control (pe capacul frontal) sunt

microintrerupatoare (ca si in controlerele WSB). Acestea pot controla diverse aparate

conectate la sistem.

4 intrari universale

Sophy2 permite conectarea a pana la 4 intrari fara potential de la echipamente externe

(ex.: senzori PIR, butonul standard de comutatie, etc.) conectate la sistem.

Constructia modulului Sophy2 are aceeasi linie cu designul intrerupatoarele LOGUS 90 si

ELEGANT, si de asemaena este conceput astfel incat sa fi e montat intr-o doza de perete.


I N T R A R I

Intrare:


Gama de masura si acuratetea:

Senzot de lumina:

Sensibilitatea senzoruluii de lumina:

Control vocal:

Gama de frecvente:

Sensibilitate vocala:

Numarul de butoane de control:

Indicarea functionarii:



Receptor IR:

Unghiul de detectie IR:

Lungimea de unda a IR

IR income

IR transceiver:

Raza de actiune IR:











Montaj:

4 x NO or NC against GND (-)

DA, senzor de temperatura intern

0 .. +55°C; 0.3°C din intervalul masurat

DA

1 - 50 000 lx

DA, SOPHY2 (SOPHY2-L NO)

50 Hz - 16 kHz

46 dB

2

LED rosu, LED verde

CIB

DA

± 45° of spatial

950 nm

de la 1 la 10m, utilizat de dispozitive

DA

pana la 10 m

27V DC/60 mA, de la CIB

0.5 mm 2 - 1 mm 2


-20 .. +55 °C

-30 .. +70 °C

IP 20

II.

2

oricare

into wiring box


Elegant

Dimensiuni:

Greutate SOPHY2/E:

Greutate SOPHY2-L/E:

LOGUS 90

Dimensiuni:

Greutate SOPHY2/G:

Greutate SOPHY2-L/G:

84 x 89 x 30 mm

92 g

75 g

94 x 94 x 30 mm



GND

CIB +

CIB -

Conectare


63

64

64



Termoregulator analogic de camera

2 1+1 1

TL TI/ROL

ELEGANT

Cod EAN

IART2-1/E 8595188131070

CIB

CIB

+

-

Conectare

Analog room









IART2-1

Destinat reglarii temperaturii in camere.

Temperatura preprogramata de IDM, se pot face corectii in gama: +3/-3°C

Butoanele permit comutarea intre sisteme de incalzire/racire.

Circuitul de incalzire/racire este atribuit termoregulatorului cu suportul IDM.

Functii:

Permite reglarea temperaturii in gama -3/+3°C (corectia se poate face in orice sens,

aceasta inseamna ca poate fi utilizat oice mod).

Butoane - comuta ON/OFF termoregulatorul, care comut circuitul de incalzire.

Butonul mod de comutare: prima apasare - modul presetat (incalzire pana la crearea

urmatorului program), a doua apasare - confort fortat (incalzirea care nu tine cont de

timpul setat), a treia apasare - intoarcere la modul programabil.

LED-ul nu lumineaza cand termoregulatorul este inchis, verde-regulatorul este pornit,

portocaliu-incalzirea este pornita.

LED -ul verde- modul presetat, rosu- incalzire fortata, nu lumineaza - program in

functie de timp.


I N T R A R I


Gama/ Acuratetea masurarii temp.:

Circuit de corectie a incalzirii/racirii:

Control manual al circuitului de

incalzire/racire:

I E S I R I

Indicarea starii circuitului de incalzire/

racire:









0 .. +50 °C


IP 20


II.


2


in cutie de instalare

Montaj:

Vertical, cu terminalele CIB in jos


Dimensiuni:

Greutate:

DA, senzor de temperatura intern, NTC

0 .. +55°C / 0.3°C din intervalul masurat

± 3 °C

2x Butoane

2x 2 LED colorate (rosu, verde, orange)

CIB


0.5 - 1 mm 2

90 x 52 x 65 mm

75g

IDRT2-1

Destinat pentru reglarea temperaturii in camera.

Temperatura preprogramata de la IDM, poate fi corectata cu ajutorul butoanelor, de pe

panoul frontal, in gama +3/-3°C.

Display-ul impreuna cu cele 4 butoane permit setarea temperaturii dorite, si totodata

permit schimbarea modului incalzire/racire.

Senzorul de temperatura intern monitorizeaza temperatura ambientala.

Circuitul de incalzire / racire este conectat la un regulator de temperatura cu suport IDM.

Functii:

Butoanele +/- servesc pentru corectia temperaturii in gama -3°C/+3°C (prin corectie se

schimba totodata si timpul,adica toate modurile de incalzire).

Butonul porneste/opreste reglarea temperaturii, iesire directa pentru controlul

circuitului de incalzire – programul de timp este activat).

Butonul – modul de comutare – prima apasare activeaza modul prezent (incalzirea

se va face dupa programul prestabilit).

- a doua apasare activeaza incalzirea fortata (confort fara respectarea orarului

prestabilit).

- a treia apasare - intoarcere la programul initial (incalzire dupa orarul prestabilit).


I N T R A R I


DA, senzor de temperatura intern NTC

Gama/ Acuratetea masurarii temperaturii: 0 .. +55°C / 0.3°C din intervalul masurat

Circuit de corectie a incalzirii/racirii

Control manual al circuitelor de incalzire/

± 3 °C

racire:

4x Butoane


Installation BUS

Ecran:

Iluminare ecran:





CIB

ecran cu simboluri

DA

27 V DC/20 mA

0.5 - 1 mm 2







Montaj:

0 .. +50 °C

IP 20

II.

2

Verticala, cu terminalele CIB in jos

in doza


Dimensiuni:

Greutate:

90 x 52 x 65 mm

82 g

Termoregulator digital pentru camera

IDRT2-1/E IDRT2-1/G

4

TL

1

TI

ELEGANT

EAN-Code

IDRT2-1/E 8595188131087

CIB

CIB

+

-

Conectare

4

TL

1

TI

ELEGANT LOGUS

Cod EAN

IDRT2-1/G 8598188132091

65

66

66



Client iMM/DVD_250

Client iMM/DVD_1000

Client iMM/250

Cod EAN

Client iMM/DVD_250 8595188132237

Client iMM/DVD_1000 8595188132251

Cod EAN

Client iMM/250 8595188132244

Player-ul din Video-zona

Player din zona video permite să lucreze în toate funcţiile sistemului prin cablu TV


Alimentare:

Video:

Ieşire audio:

Dimensiuni (W x H x D):

Culoare:

Spatiu stocare

Pentru mai multe informaţii:

Player-ul din Video-zona

Client iMM cu unitate CD/DVD. Elegant si functionare silentioasa.


Alimentare:

Dimensiuni (W x H x D):

culoare:

Spatiu de stocare

Client iMM/DVD_250 Client iMM/DVD_1000

AC 230 V

HDMI/VGA

analog / optică, DVD, 6 USB, Ethernet XG

280 x 64 x 295 mm

negru / argintiu

250 GB 1000 GB

Alimentare incorporata, ventilator

Adaptor 230 V

60 x 190 x 230 mm

negru / argintiu

250 GB

ACCESORIILE INELS RECOMANDATE IN LISTA DE PRETURI

INELS recomandate accesorii pot fi găsite in numarul curent al listei de preţuri.

ZONA AUDIO - SQUEEZE BOX

STAŢIE METEOROLOGICĂ

- CAMERE PENTRU EXTERIOR, INTERIOR, DE INTERIOR, CU SUNET, INTERN PTZ

RECEPTOR SATELIT

CONVERTOARE

ANTENA PARABOLICA

COMUTAŢIE

DETECTOARE:

- USI, FERESTRE, DETECTOR DE MISCARE, DETECTOR DE MISCARE, DE SPARGERE A GEAMULUI,

DETECTOR MAGNETIC, DETECTOR DE INCENDIU, SIRENE (PENTRU EXTERIOR ŞI INTERIOR)

KEY2- 01, CONTROLUL TASTATURA AL SISTEMULUI DE SECURITATE

SA-214/7, SA-214/18, ACUMULATOR

TERMOVALVA ELECTRICA AA 0-10 V ALPHA, ALPHA V AA 0230, AA ALPHA 24 V

SENZORI DE TEMPERATURĂ TC, TZ

BALAST DIMABIL, DIMLL

PROTECTOR DE DATE DTNVEM 1/CIB

67

68

68



Software iTP-B Basic

Cod EAN

Software iTP-B Basic 8595188146333

Software iTP-B Multimedia

Cod EAN

Software iTP-B Multimedia 8595188146340

Software iTP-B Full Control

Cod EAN

Software iTP-B Full Control 8595188146357

Licence iNELS Mobile

Cod EAN

Licence iNELS Mobile 8595188161879

Full Control

Aplicatie pentru controlul iNELS prin

intermediul tabletei sau a telefonului inteligent

Multimedia

Echipamente suportate

Basic

Unitati de control pentru

instalarea „bus“

Controlul si conectarea camerelor IP

Control Multimedia (iMM)

control inteligent al aerului conditionat

(AC, HVAC)

Pret € Pret €

siehe Preisliste



Tablete si telefoane cu sistem

de operare minim Android 2.2:

- Samsung Galaxy SII

- Samsung Tab 10.1, 8.9

- Acer Iconia tab 500


Aplicatii cu sistem de operare iOS:

- iPad

- iPhone

Licenta demo pentru download <strong>www</strong>.<strong>inels</strong>.cz/downloads/itp-t/ <strong>www</strong>.<strong>inels</strong>.cz/downloads/imobile/

Slim IP Door phone 02C

Cod EAN

Slim IP Door Phone 02C 8595188161886

APLICATII

Aplicatie pentru tabletele care suporta Android. Permite controlul tuturor dispozitivelor iNELS

la fel ca si iTP-T Basic + Multimedia (iMM) si controlul camerelor video (IP)

Aplicatie pentru tabletele care suporta Android. Permite controlul tuturor dispozitivelor iNELS

Aplicatie pentru controlul instalarii iNELS, licenta pentru iPhone, iPad, iPod, Windows (XP/7)

Interfon cu IP versiune subtire

Video-telefonul IPDPS este alimentat de la sursa de alimentare de 12V, care poate fi folosita si la

alimentarea zavorului de la uşă. Prin proprietăţile sale aduce cu un difuzor. Principalele caracteristici

sunt posibilitatea de a deschide 2 uşi şi programarea usoara prin interfaţa web. Modulul

principal al video-telefonului este livrat cu unul sau două butoane, cu sau fără cameră color.

KEY2-01









KEY2-01 este destinata controlului sistemului de securitate al cladirii, monitorizarii

circuitului de incalzire si a luminilor.

2x 4 taste KEY2-01 care pot fi conectate la magistrala bus in acelasi timp.

Displayul incorporat afi seaza informatii compacte despre starea sistemului de securitate

si a circuitului de incalzire.

Tastatura este echipata cu cititor de carduri cu banda magnetica, care pot fi folosite

pentru accesul in zonele securizate, la fel ca si codul de acces.




E C R A N

Numarul de simboluri:

Tehnologia ectanului:

Marimea ecranului:

Dimensiunea fontului:

Iluminare ecran:

Coduri de control:

Numarul de incercari pt. cod:

C A R D R E A D E R ( K E Y 2 - 0 1 / R )

Tip:

Carduri suportate:

IC Tip:





CIB

2 x 4 simboluri

COB

80 x 20.4 mm

4.07 x 7.76 mm

activa

intre 4 si 8 simboluri

ajustabil


Clasa de mediu:



Montaj:

RFID 125 kHz ± 6 kHz

ISO Card Unique

Unique 64 Biti RF/64 ASK Manchester


1 mm 2

II. temperatura de functiionare: -10..+40 °C

IP 40

oricare

pe o suprafata plata


Dimensiuni:

Greutate:

145 x 122 x 29 mm

232 g

Conectare

Tastatura de control

CIB +

CIB -

CIB + CIB -

Structura meniului tastaturii

Cod EAN

KEY2-01 8595188131124

ora / date curenta

alarma + starea zonelor 1-8

- logare

-selectarea grupului (zonei) permise

-starea grupului

-alarma ON

-alarma OFF

-restartare

-securizeaza tot ceea ce este permis

-desecurizeaza tot ce este permis

-delogarea utilizatorului

incalzirea

- selectia circuitului

-modul curent

-temperatura curenta

-setari minime

-anulare setari

-setari normale

-setarea gradului de confort

-crearea de presetari

(incalzire pan ala timpul stabilit)

-setari tenporare ale incalzirii (1h)

-controlul in functie de orarul stabilit ON

69

70

70















Senzorii de temperatură TC şi TZ sunt utilizaţi pentru determinarea schimbărilor de

temperatuară..

Senzorii termici sunt făcuţi din NTC şi sigilaţi într-o cămaşă metalică împreună cu un

material adeziv termoconductiv.

Protecţie împotriva perturbaţiilor electrice în conformitate cu cerinţele dublei izolaţii.

Contact termic între termistor şi mediul înconjurător.

Senzorul TZ este potrivit pentru temperaturi extreme.

Două tipuri de senzori de temperatură:

- Cablul de conectare al senzorului TC este realizat din conductor CYSY 2Dx0,5mm cu

izolaţie din PVC.

- Cablul de legătură al senzorului TZ este de tipul VO3SS-F 2Dx0,5mm cu izolaţie

siliconică.

- Dimensiunile senzorului TC Dimensiunile senzorului TZ

- TC-0 - 5 g - TZ-0 - 4,5 g

- TC-3 - 108 g - TZ-3 - 106 g

- TC-6 - 213 g - TZ-6 - 216 g

- TC-12 - 466 g - TZ-12 - 418 g

Diagrama încălzirii senzorului de la temperatura

aerului

Temperatură (ºC)

8.2 mm

70

60

50

40

30

20

10

0

00:00 02:53 05:46 08:38 11:31 14:24 17:17

20 mm

s t [min]

PVC – reacţia la temperatura aerului în intervalul 22.5ºC - 58ºC

Silicon – reacţia la temperatura aerului în intervalul 22.5ºC - 63.5ºC

Senzori de temperatură pentru domeniul 0.. +70 O C

TC-0 - senzor conectat direct la terminale (lungime 100mm)

TC-3 - senzor cu cablu de 3m



Diagrama senzorului TC Diagrama senzorului TZ

Imaginea senzorului TC-3

PVC

Senzori de temperatură TC, TZ

20

30

40

50

60

70

6.2 mm

22.65 mm

TC TZ

14.7

9.8

6.6

4.6

3.2

2.3

8595188110075

8595188110617

8595188110082

8595188110099

8595188140591

8595188110600

8595188110594

8595188110587

0..+70 0C -40..+125

NTC 12K 5 %

92 s / 23 s

306 s / 56 s

PVC with higher thermal immunity

PVC with higher thermal immunity

IP 67

0 Domeniul:

C

Elementul sensibil:

NTC 12K 5 %

t65 – în aer / în apă

62 s / 8 s

t95 – în aer / în apă

216 s / 23 s

Mater. izolator al cablului:

silicone

Mater. carcasei senzorului

nicel-couted copper

Gradul de protecţie

IP 67

t65 (95): timpul in care senzorul este racit la 65 (95)% din temperatura ambientala

in care se afl a montat.

Temperatura (ºC) Rezistenţa senzorului (kΩ)

Senzori de temperatură pentru domeniul -40 .. +125ºC

TZ-0 - senzor conectat direct la terminale

TZ-3 - senzor cu cablu de 3m



Imaginea senzorului TZ-3

Cod EANy

ALPHA AA 0-10 V

ALPHA AA 230 V

ALPHA AA 24 V

im System RF Control und iNELS zur Heizungsregelung wird der wärmeregelnde Antrieb

ALPHA AA verwendet:

- ALPHA AA 0-10 V in Verbindung mit den DAC-Einheiten

- ALPHA AA 230 V und ALPHA AA 24 V mit beliebigem Schaltaktor des Systems

ALPHA AA 0-10 V: arbeitet in der Betriebsart der stufenlosen Regelung mit der Steuerspannung

0-10 V.

Das thermoelektronische Funktionsprinzip erfüllt die Anforderungen:

- des genauen Regelverhaltens

- der langen Lebensdauer

- des geräuschlosen Betriebs

ALPHA AA 230 V und ALPHA AA 24 V: arbeiten in der Betriebsart geöff net / geschlossen.

Hauptmerkmale:

- leiser Betrieb

- Ausführung: ohne Spannung geöff net / ohne Spannung geschlossen

- optische Anzeige der Ventilstellung

TECHNISCHE PARAMETER

Betriebsspannung:

Betriebsanschlussleistung:

Steuerspannung auf dem Eingang:

Einstellung:

Schutzklasse:

Leiter:

Mittlere Stellzeit:

Stellkraft:

Kabellänge:

Farbe:

Abmessungen (H x B x T)

24 V DC oder 24 V AC 50/60 Hz

1.5 W / 300 mA auf max 2 Min.

0 - 10 V DC

4 mm

IP 54/II

3 x 0.22 mm2 30 s/mm

100 N ±5 %

1 m

weiß RAL 9003

60.5 + 4 x 44 x 64 mm

230 V, 50/60 Hz

1.8 W / 300 mA für max. 2 Min.

-

4 mm

IP 54/II

2 x 0.75 mm2 -

100 N ±5 %

1 m


55 + 5 x 44 x 61 mm

24 V, 50/60 Hz

1.8 W / 250 mA auf max 2 Min.

-

4 mm

IP 54/II

2 x 0.75 mm2 -

100 N ±5 %

1 m


55 + 5 x 44 x 61 mm

Termovalva electrica

EAN-Code

Alpha AA 0-10 V 4031602004475

Alpha AA 230V, NC 4031602000286

Alpha AA 230V, NO 4031602000309

Alpha AA 24V, NC 4031602000293

Alpha AA 24V, NO 4031602000316

Verwendung:

Thermoelektrischer Antrieb ALPHA AA ist für zonale oder individuelle Regelung

mit hohen Diff erenzdrucken für alle Ventile mit Temperaturregler vorgesehen.

Die Regelung der Ventile mit Temperaturregler bei der Boden-, Heizkörper- und

Konvektorheizung.

ALPHA AA 0-10 V mit eingebauter Innenelektronik für stufenlose (proportionale)

Steuerung der Ventile mit Temperaturregler.

Vorteile:

- stufenlose (proportionale) Hubbewegung

- für schnelle Heizung geeignet

71

72

72



Ballast dimmabil

Cod EAN

DIML 1840 - 8009991027845

DIML 22440 - 8009991027913

Masurarea

Stmívání

intensitatii

osvětlení: luminii: LBC2-02M

PE

PE

Activarea Zapnutí/vypnutí / Dezactivarea

osvětlení: iluminatului LBC2-02M

Masurarea intensitatii

Stmívání luminii: LBC2-02M

osvětlení: LBC2-02M

PE

Activarea / Dezactivarea PE

Zapnutí/vypnutí

iluminatului

osvětlení: LBC2-02M

Article

CONEXIUNEA

DC 1..10 V

H

L 220 V - 240 V

DC 1..10 V

H

L 220 V - 240 V


DIML1840 05 220÷240

DIML22440 05 220÷240

0,103

0,130

0,147

0,174

0,093

0,133

0,153

0,203

0,090

0,120

0,155

0,126

0,178

0,127

0,210

0,175

0,160

0,160

0,260

0,315

0,210

0,275

0,355

0,218

0,280

0,210

0,350

0,210

0,303

4

3

2

1

7

6

5

4

3

2

1

1x...

18 T8

25 T8

30 T8

36 T8

18 TC-L

24 TC-L

36 TC-L

40 TC-L

18 TC-F

24 TC-F

36 TC-F

24 T5

39 T5

22 FC-T5C

40 FC-T5C

2x...

18 T8

18 TC-L

18 TC-F

25T8

30 T8

36 T8

24 TC-L

36 TC-L

40 TC-L

24 TC-F

36 TC-F

24 T5

39 T5

22 FC-T5C

40 FC-T5C

16

25

27

32

16

22

32

40

16

24

32

22,5

38

22

40

DIML

ta

°c

AC 230 V

CIB +

CIB -

tc

°c

0(1)-10 0(1)-10

Code

0,98 10...+60 75 0,5÷1,5 340 359 29 26 1 DL118-40

16 0,98 10...+60

27

32

22

32

40

22

32

22,5

38

19

40











Ballastul dimmabil DIML este utilizat pentru reglarea luminozităţii lămpilor fl uorescente

cu tuburi T8 (diametru 26 mm).

În cazul în care acest balast nu este deja instalat de producătorul corpului luminos,

atunci se poate monta separat în acesta. Este posibilă şi înlocuirea balastului original

cu acest balast dimabil.

Avantajul (cu excepţia funcţiei de dimmare) este aşa numita -pornire lentă – însemnând

pornirea graduală. Aceasta măreşte durata de viaţă a sursei de lumină.

Balastul dimmabil este controlat prin semnal de 1-10 V şi este conectat la bus-ul

sistemului iNELS prin convertoarele DAC 2-04M, DAC 2-04B, LBC 2-02M.

Se poate livra în patru versiuni în funcţie de ieşirea corpului de iluminat utilizat (tipul

tubului fl uorescent) – a se vedea tabelul cu parametrii tehnici.

DIML 1840

DIML 5458

DIML 218

DIML 25458

0÷60

0,98 10...+60

75 0,5÷1,5 340 359 29 26 1 DL224-40

DTNVEM 1/CIB

Dispozitiv de prevenire a supratensiunilor (SPD) in conformitate cu ČSN EN 61643-21

(categoria A2,B2,C2,C3,D1) destinat protectiei sistemului CIB (Foxtrot, iNELS) impotriva

supratensiunilor si trasnetelor.

Se recomanda a fi montat inainte intrarii conductoarelor in cladire apoi in apropierea

LPZ (in conformitate cu EN 62305) si langa dispozitivul protejat. Distanta dintre

echipamentul de protectie si dispozitivul protejat nu trebuie sa fi e mai mare de 10

metri.

DTNVEM 1/CIB este construit de la inceput ca un dispozitiv interschimbabil,care are

propria protectie. Baza este conectata permanent si in caz de revizie sau distrugere,

poate fi manipulat doar cu un modul de schimb.

Protectia este proiectata pentru un curent permanent max. de 0,5A. In timpul

proiectarii aplicatiei este necesar sa se asigure limita maxima.


Categoria SPD conform ČSN EN 61643-21:

Tensiune a nominala de operare:

Tensiunea max. de operare permanenta:

Curentul max. permanent:

Numarul de perechi de protectii:

Sistemul SPD pentru CIB (Foxtrot / iNELS):

Curentul de intrare Iimp (10/350):

Curentul maxim Imax (8/20):

Curentul maxim nominal In (8/20):

Timpul de raspuns:


Profi lul recomandat pentru conectare::

Tip montaj:


A2,B2, C2, C3, D1

Un 24V DC

Uc 36V DC

IN 0,5A DC

1

DTNVEM 1 / CIB

Iimp 2,5kA / vodič

Imax 10kA / vodič

In 1kA / vodič

† A

74

74



Sarcinile contactate

JA2-02B; SA2-02B; SA2-12M; WMR2-11

Tipul sarcinii

mat. contactelor AgSnO 2

contacte 8A

Tip sarcina


contacte 8A

LBC2-02M; SA2-01B; SA2-02M; SA2-04M; WTC2-21



contacte 16A

Tip sarcina


contacte 16A

SA2-02B/Ni


mat. contacte AgNi *

contacte 8A

Tip sarcina


contacte 8A

SA2-01B/Ni; SA2-02M/Ni; SA2-04M/Ni


mat. contacteAgNi *

contacte16A

Tip sarcina


contact 16A

HC2-01B/ AC


AC solid state

HC2-01B/ DC

Tip sarcina

Power SIP Relay

cos φ ≥ 0.95 M M

AC1

250 V / 8 A

AC13

x

cos φ ≥ 0.95 M M

AC1

250 V / 16 A

AC13

250 V / 6 A

cos φ ≥ 0.95 M M

AC1

250 V / 8 A

AC13

250 V / 3 A

cos φ ≥ 0.95 M M

AC1

250 V / 16 A

AC13

250 V / 6 A

AC2

250 V / 2.5 A

AC14

250 V / 3 A

AC2

250 V / 5 A

AC14

250 V / 6 A

AC2

250 V / 2.5 A

AC14

250 V / 3 A

AC2

250 V / 5 A

AC14

250 V / 6 A

AC3

250 V / 1.5 A 230 V / 1.5 A (345 VA)

HAL.230V

K M M

AC15

DC1

DC3

DC5

250 V / 3 A

cos φ ≥ 0.95 M M

AC1

250 V / 0.15 A

DC1

15 W

AC2

250 V / 0.1 A

AC3

HAL.230V

K M M

AC15

DC1

DC3

DC5

HAL.230V

K M M

AC15

DC1

DC3

DC5

AC3

250 V / 3 A

230 V / 3 A (690 VA)

HAL.230V

AC5b

800 W

K M M

AC15

DC1

DC3

DC5

250 V / 6 A

24 V / 8 A

250 V / 3 A 230 V / 3 A (690 VA)

250 V / 6 A

AC3

250 V / 1.5 A

250 V / 3 A

AC3

250 V / 0.1 A

M M

DC3

DC5

Simbolurile au un caracteri informativ.

* Pentru produsele cu contactele realizata din AgNi se va plati o taxa suplimentara.

10 W

10 W

AC5a necompensata AC5a compensata

24 V / 16 A

230 V / 1.5 A (345 VA)

24 V / 8 A

24 V / 16 A

HAL.230V

AC5b

40 W

DC12

15 W

cap. max.pt compensare

C=14uF

24 V / 3 A


cap. max.pt compensare

C=14uF

24 V / 6 A


x

24 V / 3 A


x

24 V / 6 A

AC7b

250 V / 0.1 A

DC13

10 W

AC5b

250 W

24 V / 2 A

AC5b

1 500 W

24 V / 4 A

AC5b

400 W

24 V / 2 A

24 V / 4 A

AC12

250 V / 0.1 A

DC14

10 W

AC6a

250 V / 4 A

DC12

24 V / 8 A

AC6a

x

DC12

24 V / 16 A

AC6a

x

DC12

24 V / 8 A

AC6a

x

DC12

24 V / 16 A

AC13

250 V / 0.1 A

AC7b

250 V / 1 A

DC13

24 V / 1 A

AC7b

250 V / 3 A

DC13

24 V / 2 A

AC7b

250 V / 1.5 A

DC13

24 V / 1 A

AC7b

250 V / 3 A

DC13

24 V / 2 A

AC14

250 V / 0.1 A

AC12

250 V / 1 A

DC14

x

AC12

250 V / 10 A

DC14

24 V / 2 A

AC12

250 V / 5 A

DC14

24 V / 1 A

AC12

250 V / 10 A

DC14

24 V / 2 A

K

AC15

250 V / 0.1 A

SARCINA

AgSnO 2 1000 10/100 AgNi 300 5/10

R, L, C

10

lo w-volta ge el.bulbs 12-24v

electronic transform ers

R L C

230 V AC

LM2-11B x x

DA2-22M x x

DIM-6 x x

CONTACTE RELEU

lamp,

halogen light

lo w-volta ge el.bulbs 12-24v

wound transform ers

lămpi led

în funcţie de

reţeaua electrică

ekonomic fl uores

în funcţie de

reţeaua electrică

grafi c

descendent

SARCINA MINIMA SARCINA MINIMA

steuerung

mV V/mA CONTACTE RELEU

mV V/mA

Explicatie Explicatie

Becuri electrice: (R)

becuri electrice, lampi cu halogen

Dimer cu diferite sarcini:

R - resistiva, L - inductiva, C - capacitiva

Lumini fl orescente:

lampi fl orescente necompensate


lampi fl orescente compensate in serie


lampi fl orescente compensate in paralel


lumini fl orescente economice

Balaste electronic pentru lampi fl orescente

Sarcini inductive (transformatoare): (L)

TRAFO feromagnerice si toroidale pentru lampi cu diferite tensiuni.

AC1

AC3

AC15

DC1

grafi c

ascendent

Contact:

contact - contact de control al diferitelor dispozitive

Buton:

buton de control

Modul de control

modul de control analogic 0 - 10 V

Motor

Sarcina neinductiva sau putin inductiva

rezistente electrice

Motor cu rotorul in scurtcircuit, comutarea

motoarelor in timpul functionarii lor

Managementul sarcinilor electromagnetice de CA

Sarcina neinductiva sau putin inductiva

rezistente electrice

75

76

EXTENSIA

MULTIMEDIA

LEGEND:

Reglarea incalzirii

Elemente de comutare

Controlul luminilor

Media

Controlul obloanelor

iTP-B

Client iMM

Client iMM

SATELLIT

TELEVIZORUL

Datorită imaginilor foarte clare oferite de ecranul televizorului,

puteti urmari exact ceea ce se întâmplă în interiorul şi în

afara casei dumneavoastră. Doar instalati camerele video si

conectati-le la sistem.

Ecranul sensibil la atingere

Acesta este o completare la sistemul INELS, care, prin

design-ul elegant face să se potrivească foarte bine în

casa ta. Acesta poate fi plasat oriunde riu doriţi, chiar şi în

baie. Panourile sunt proiectate te pe pent pentru ntru rru

a fi instalate pe

perete.

Client iMM

Va permite controlul tuturor functiilor INELS

prin intermediul TV. Foarte elegant, design

atragator. Capacitate de stocare 250 GB

Squeezebox - Zona Audio

Datorita dimensiunilor sale reduse, puteţi plasa Audiozone

conectat la sistem şi depozitul de date principal, practic

oriunde. Deci, ştiţi repede unde sa găsiti muzica favorita

stocată în condiţii de siguranţă.

SATELIT

Despre receptor de satelit vă puteţi conecta pana

la 4 canale prin satelit

TV

Camera video pentru interior

Das System unterstützt Anschluss, Anzeige und

Bedienung der IP-Kameras einschl. PTZ (Bedienung

der Position, Bildvergrößerung, Aufnahme ...)

Telecomanda giroscopica

Aceasta telecomanda giroscopic este deosebita, si

este un accesoriu elegant pentru sistemul INELS. Este o

combinaţie confortabilă de avantaje oferite de o telecomanda

clasic şi un mouse de calculator şi are o formă perfect

ergonomica.

iPHONE/Smart Phone

Un control facil al sistemului de automatizare al casei prin

iPHONE sau Smart phone

Ecrfan tactil

Aveţi posibilitatea de a controla de iluminat, de încălzire,

jaluzele, camere video şi multimedia (muzică, fi lm, televiziune,

fotografi e), prin intermediul Wi-Fi.

ROUTER

Interfon cu IP versiune subtire

Cu atingere Tablet PC, aveţi posibilitatea de a controla

de iluminat, de încălzire, obloane, camere, şi

multimedia (muzică, fi lm, TV, foto), în gospodăria

dvs. pe conexiunea WiFi.

GYRO MAUS

iPHONE

iTP-T

Interfon

Un sistem de comunicatie ce asigura transmisia simultana

video si voce!

Camera

ROUTER

77

ELKO EP Polen

ELKO EP Deutschland

ELKO EP

ELKO EP Slowakei

ELKO EP Ungarn

ELKO EP Russland

ELKO EP Rumänien

UNIUNEA EUROPEANĂ

FONDUL EUROPEAN DE DEZVOLTARE

REGIONALĂ

INVESTIŢII ÎN VIITORUL TĂU

ELKO EP, s.r.o.

Palackeho 493 | 769 01 Holesov, Vsetuly | Czech Republic

tel.: +420 573 514 221 | e-mail: elko@elkoep.com | <strong>www</strong>.elkoep.com

ELKO EP Instalatii Electrice Inteligente SRL

str. Stefan cel Mare nr. 358, apt. 1, cartier Moara Grecilor | VASLUI|

tel.: 0040 335 419 568 | fax: 0040 335 816 270 | e-mail: info@<strong>inels</strong>.ro | <strong>www</strong>.<strong>inels</strong>.ro

Data 4/2012 | Toate drepturile rezervate | © Copyright ELKO EP, s.r.o. 2012 | Editia I

ELKO EP Ukraine

INSTALATII ELECTRICE INTELIGENTE www.inels.ro - ELKO EP, sro
