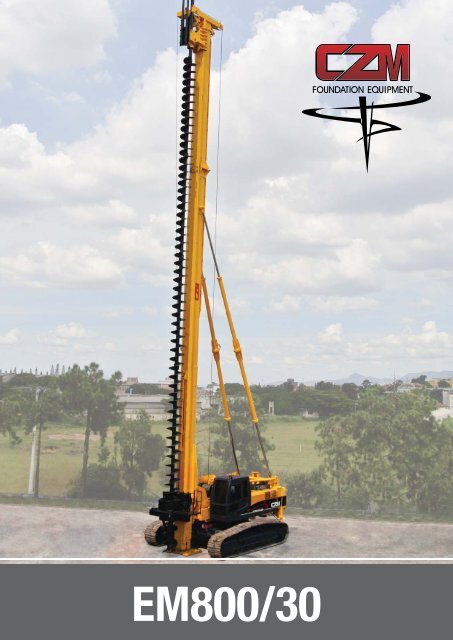

EM800/30

BELO HORIZONTE • MINAS GERAIS • BRASILSÃO PAULO • SÃO PAULO • BRASIL SAVANNAH • GEORGIA • USA SAVANNAH • GEORGIA • USAA EMPRESA• A CZM tem 40 anos de experiência na fabricação de equipamentospara fundação com uma ampla gama de modelos para as maisdiversas aplicações: estacas escavadas, estacas a hélice continua,estacas cravadas com martelos hidráulicos, estacas secantes,micro estacas, tirantes entre outros.• A CZM tem 2 unidades fabris, uma em Contagem, no estado deMinas Gerais, Brasil, e outra em Savannah, no estado da Georgia,EUA, de onde exporta para mais de 25 países em todo o mundo.• O projeto de máquinas CZM prioriza qualidade e pós-venda e, poristo, utiliza chassis base Caterpillar.• A CZM é o maior fabricante mundial de perfuratrizes hidráulicas parahélice contínua graças ao revolucionário mecanismo de torque “BottomDrive CFA”, uma patente CZM reconhecida internacionalmente.THE COMPANY• CZM has 40 years of know-how in manufacturing of foundationequipment with a wide range of models for the most differentapplications: Drilled shafts, CFA, driven piles with hydraulichammers, secant piles, micro piles, anchoring among others.• CZM has 2 manufacturing facilities, one in Savannah, inthe state of Georgia, USA, and another in Contagem, in thestate of Minas Gerais, Brazil, from where exports for over 25countries worldwide.• CZM machine design’s priority is quality and after sales andtherefore uses base chassis Caterpillar.• CZM is the largest world manufacturer of CFA drilling rigsthanks to the revolutionary torque mechanism “Bottom DriveCFA”, an international known CZM patent.02 | CZM FOUNDATION EQUIPMENT

ESPECIFICAÇÕES TÉCNICASTECHNICAL SPECIFICATIONSPARÂMETROS DE PERFURAÇÃO EM HÉLICE CONTÍNUADiâmetro máximo800 mmProfundidade máxima (trado + extensão)30 m (23 + 7)Torque máximo17.000 kgf.mForça de extração (guincho = 15.300 kgf x 4) 61.200 kgfForça de extração total (guincho + cilindro “pull-up”) 75.200 kgfCFA DRILLING SYSTEMMaximum pile diameterMaximum drilling depth (auger + kelly extension)Maximum torqueExtraction force (winch = 33,730 lbf x 4)Extraction force (winch + “pull-up” cylinder)31.1/2 in98 ft 5 in (75’ 5” + 23’)123,000 lbf.ft134,920 lbf165,785 lbfMOTOR DIESEL CAT® C9 ACERT® • TIER IIIPotência InstaladaCilindradaTanque de combustível200 kW8,8 L620 LDIESEL ENGINE CAT ® C9 ACERT • TIER IIINet PowerDisplacementFuel tank268 hp537 in³164 galSISTEMA HIDRAULICOPressão circuito principal (máximo)Vazão circuito principal (máximo)Tanque de óleo hidráulico (CAT + adicional)350 bar560 lpm315 L (175 + 140)HYDRAULIC SYSTEMMain circuit pressure (max.)Main circuit Flow rate (max.)Hydraulic oil tank (CAT + additional)5,076 psi148 gpm83.2 gal (46,2 + 37)CAIXA ROTATIVATorque máximoRotação torque máximoRotação (1ª marcha)Rotação (2ª marcha)Motores hidráulicosRedutor17.000 kgf.m11 rpm18 rpm29 rpm4 x Linde4 x BreviniROTARY HEADMaximum torqueWorking Speed (maximun torque)Working speed (1st Gear)Working speed (2nd Gear)Hydraulic motorReducer123,000 lbf.ft11 rpm18 rpm29 rpm4 x Linde4 x BreviniGUINCHO PRINCIPALForça de tração 1ª camadaVelocidade do cabo 1ª camadaDiâmetro do caboDiâmetro do tambor15.300 kgf68 m/min19,00 mm390 mmMAIN WINCHMaximum pull-force 1st LayerLine speed 1st LayerCable diameterDrum diameter 1st Layer33,730 lbf223 ft/min3/4 in15.5/16 inGUINCHO AUXILIARForça de tração 1ª camadaDiâmetro do caboDiâmetro do tambor (1ª camada)5.000 kgf13 mm168 mmAUXILIARY WINCHMaximum pull-force 1st LayerCable diameterDrum diameter 1st Layer11,023 lbf1/2 in6.5/8 inSISTEMA DE EMPURRE AXIALForça de pull-down (nominal)Força de pull-up (nominal)Curso total do cilindro20.000 kgf14.000 kgf3.000 mmCROWD SYSTEMPull-down force (nominal)Pull-up force (nominal)Cylinder stroke44,092 lbf30,865 lbf9 ft 10 inESTEIRASComprimento totalComprimento em roletesLargura em posição de transporte (recolhida)Largura em posição de operação (extendida)Largura das sapatas5.020 mm4.040 mm3.300 mm4.470 mm800 mmUNDERCARRIAGETrack lengthLength to center of rollersTransport position width (retracted)Operation position width (extended)Track shoes width16 ft 6 in13 ft 3 in10 ft 10 in14 ft 8 in31.1/2 inINCLINAÇÃO DA TORREPara trásFrontalLateral5º3º1,7º / 1,7ºMAST INCLINATIONBackwardForwardSideways5º3º1,7º / 1,7ºTRANSPORTEAltura de transporteComprimento de transporteLargura de transportePeso de transporte3.642 mm17.611 mm3.300 mm49.000 kgTRANSPORTOverall HeightTransport LenghtTransport WidthTransport Weight11 ft 11 in57 ft 9 in10 ft 10 in108,000 lbDADOS GERAISAltura de torreAltura de operação com extensão kelly máximaPeso operacionalPressão sobre solo26.000 mm34.131 mm55.500 kg0,86 kg/cm 2Especificações baseadas no chassi Caterpillar.Especificações estarão sujeitas a mudanças sem prévio aviso.GENERAL DATAOverall heightOverall height with max. kelly extentionOperation weightGround pressureSpecifications based on Caterpillar base.Specifications are subject to change without notice.85 ft 4 in112 ft122,350 lb12.23 psi04 | CZM FOUNDATION EQUIPMENT

DIMENSÕES GERAIS / GENERAL DIMENSIONS1,7º1,7ºØ800 mm / 31.1/2 in3.000 mm / 9 ft 10 inSTROKE26.000 mm / 85 ft 4 in23.200 mm / 76 ft 1 in34.131 mm / 112 ft890 mm / 35 in7.000 mm / 23 ftEM800/30800 mm / 31.1/2 in3.300 - 4.470 mm10 ft 10 in - 14 ft 8 in4.040 mm / 13 ft 3 in5.020 mm / 16 ft 6 in3.860 mm / 12 ft 8 in 3.367 mm / 11 ft250 mm / 9.7/8 inCZM FOUNDATION EQUIPMENT | 05

POSIÇÃO DE TRANSPORTE / TRANSPORT POSITION1.220 mm / 4 ftEM800/303.642 mm / 11 ft 11 in9.142 mm / 30 ft17.611 mm / 57 ft 9 in5.020 mm / 16 ft 6 in2.099 mm / 6 ft 10.1/2 inPeso: 49.000 kg / Weight: 108,000 lbCABEÇA DA TORRE + TORRE SUPERIOR / CATHEAD + UPPER MAST2.537 mm / 8 ft 4 in8.425 mm / 27 ft 8 inPeso: 2.350 kg / Weight: 5,180 lb06 | CZM FOUNDATION EQUIPMENT

CZM FOUNDATION EQUIPMENT | 07

Cilindro Hidráulico de Pull-downHydraulic Pull-down CylinderCabine de operação / Operation CabinAlargamento Hidráulico / Hydraulically Extendable Crawlers08 | CZM FOUNDATION EQUIPMENT

BOTTOM DRIVE CFAChavetasKeywayCabeça de rotaçãoRotary headHéliceFlight AugerChanfrosNotchesVANTAGENS DO SISTEMAMecanismo de transmissão de torqueTorque System Mechanism• Signifi cativa melhoria da estabilidade, trazendo maior segurançana operação da hélice contínua.• Ótima relação de profundidade de perfuração x peso do equipamento,devido a melhor posição do centro de gravidade, o que facilita adisponibilidade e reduz o custo de transporte.• Empuxe axial hidráulico (pull-down) no cabeçote centralizado ao tradode perfuração, o que melhora a penetração em solos de alta dureza.• Altos torques efetivos de perfuração devido à robustez do cabeçote.• Melhor aproveitamento da potência devido ao pequeno comprimentodas mangueiras hidráulicas que alimentam o cabeçote de perfuração,resultando em menor perda de carga.• Torres de perfuração mais leves, uma vez que são dimensionadasapenas a compressão e a fl ambagem, pois não sofrem torçãodo cabeçote.• Extração hidráulica da prolonga (extensão do trado) auxiliada porcilindro hidráulico. O cilindro de empuxe (pull-up) exerce umaforça efetiva de arrancamento em conjunto com o guincho nafase de extração da prolonga.ADVANTAGES OF THE SYSTEM• Signifi cant improvement of stability, providing greater safety inthe operation of the continuous fl ight auger.• Optimal drilling depth x equipment weight ratio due to itsimproved positioning of the center of gravity, which enablesbetter transport availability and lower costs.• Hydraulic axial thrust (pull-down) on the head centered to the drillingauger, which improves the penetration in extremely hard soils.• Highly effective drilling torques due to the robust drilling head.• Better application of power due to the short length of hydraulichoses that feed the drilling head, resulting in lower pressure loss.• Lighter masts, once it has to resist only the compression of theextraction force, because they don’t suffer the torsion of the rotary.• Hydraulic Extraction of the auger extension aided by hydrauliccylinder. The thrust cylinder (pull-up) has an effective pull up togetherwith the winch in the extraction phase of the auger extension.CAIXA REDUTORA / ROTARY1.922 mm / 75. 5/8 in1.340 mm / 52. 3/4 in640 mm / 25. 3/16 in869 mm / 34. 3/16 inTORQUE (kgf.m)18.00016.00014.00012.00010.0008.000DIAGRAMA DE TORQUE • TORQUE X ROTAÇÃO (NOMINAL)TORQUE DIAGRAM • TORQUE X WORKING SPEED (NOMINAL)1ª Marcha / 1st Gear2ª Marcha / 2nd Gear120.000100.00060.00060.000TORQUE (lbf.ft)1.325 mm / 52. 3/16 in589 mm / 23. 3/16 inØ800 mm / 31.1/2 in1.684 mm / 66. 5/16 in6.0004.0002.000000 5 10 15 20 25 3040.00020.000ROTAÇÃO / ROTATION (rpm)CZM FOUNDATION EQUIPMENT | 09

Detalhe de Pulldown HidráulicoDetail of the crowd cylinderCaixa com 4 motoredutores e proteçãoRotary Head with 4 motoreducer and protection10 | CZM FOUNDATION EQUIPMENT

Cárter de limpeza rápidaFast cleaning crankcaseNovas Guias reforçadasNew enhanced guidesCZM FOUNDATION EQUIPMENT | 11
