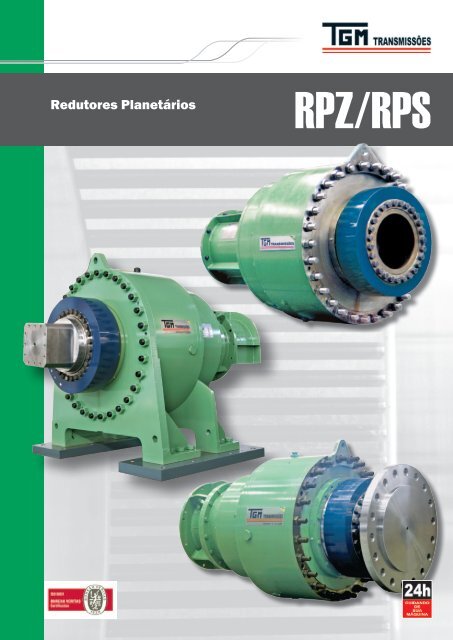

Redutores Planetários RPZ/RPS
- Page 2 and 3: RPZ/RPS 2 Planetary Gearboxes A TGM
- Page 4 and 5: RPZ/RPS 4 Redutores Planetários Li
- Page 8: TGM Turbinas Rod. Armando de Salles
<strong>Redutores</strong> <strong>Planetários</strong><br />
<strong>RPZ</strong>/RPS
<strong>RPZ</strong>/RPS<br />
2<br />
Planetary Gearboxes<br />
A <strong>TGM</strong> Transmissões proporciona soluções viáveis, seguras e confiáveis para<br />
todas as aplicações de redutores paralelos e planetários de fabricação 100%<br />
nacional, com apoio tecnológico da PEKRUN – uma empresa alemã com mais de<br />
100 anos de tradição na produção de redutores para os mais variados segmentos<br />
industriais no mundo. A <strong>TGM</strong> Transmissões diferencia-se também pela assistência<br />
técnica com PLANTÃO 24h, cujo atendimento garante o funcionamento pleno dos<br />
seus equipamentos e outros fabricantes também.<br />
Ousadia, flexibilidade, agilidade e qualidade são características da <strong>TGM</strong>, uma<br />
empresa comprometida com a satisfação total de seus clientes.<br />
Os redutores planetários <strong>TGM</strong> são construídos conforme normas internacionais e os<br />
seus projetos utilizam os mais avançados programas de cálculos disponíveis atualmente.<br />
Isso garante o controle total de todos os parâmetros de engrenamento, lubrificação,<br />
dissipação de calor, refrigeração, controle de rotação, seleção de acoplamentos etc.<br />
Os planetários da série <strong>RPZ</strong>/RPS possuem números de estágios definidos de acordo<br />
com a relação de transmissão necessária. Cada estágio pode ser composto de três,<br />
quatro ou cinco engrenagens planetárias, para que se garanta um funcionamento suave.<br />
O redutor é acionado por motor elétrico, ou turbina a vapor, e é equipado com sistema<br />
de limitador de torque para proteger todo o conjunto mecânico contra sobrecargas.<br />
O acoplamento final do redutor planetário com a máquina acionada é feito com disco<br />
de contração, flange com pinos, ou ainda de acordo com a especificação do cliente.<br />
Isso permite obter o total controle do torque aplicado na montagem e o alto nível de<br />
desempenho desse sistema.
Principais resultados da aplicação<br />
do Planetário nas moendas<br />
- Possibilidades de diferentes rotacões em cada rolo;<br />
- Facilidade de reversão;<br />
- Possibilita melhor controle da extração;<br />
- Possibilita redução de umidade no último terno;<br />
- Melhor alternativa para eliminar sobre-cargas da<br />
moenda;<br />
- Menor investimento possível para aumento da<br />
capacidade da moenda;<br />
- Economia com reaproveitamento de camisas da<br />
moenda;<br />
- Economia nos gastos com manutenção da moenda;<br />
- Controle no torque aplicado na moenda, através<br />
de um moderno acoplamento de segurança,<br />
associado ao controle elétrico via inversor de<br />
frequência.<br />
Vantagens de Instalação<br />
- Dispensa aberturas e desmontagens periódicas;<br />
- Lubrificação por banho de óleo com circulação<br />
forçada para filtragem e resfriamento;<br />
- Montagens sem chavetas, pinos e sem necessidade<br />
de ajustes;<br />
- Ausência de volandeiras, rodetes, palitos, etc;<br />
- Sistema fechado e isento de contaminações<br />
externas;<br />
- Dispensa sistema hidráulico complexo de<br />
altapressão;<br />
- Controle totalmente eletrônico via motor elétrico<br />
e inversor de frequência.<br />
<strong>Redutores</strong> <strong>Planetários</strong><br />
Linha Sucroenergética<br />
Os planetários da série <strong>RPZ</strong>/RPS 3 da<br />
<strong>TGM</strong> foram desenvolvidos especialmente<br />
para acionamentos de moendas de cana.<br />
Eles permitem explorar adequadamente<br />
os ajustes dos castelos das moendas<br />
(triangulação máxima e mínima), sem<br />
interferência entre as carcaças dos<br />
planetários.<br />
3
<strong>RPZ</strong>/RPS<br />
4<br />
<strong>Redutores</strong> <strong>Planetários</strong><br />
Linha Industrial <strong>RPZ</strong>/RPS<br />
Modelos Torque Nominal<br />
L1 L2 D de<br />
<strong>RPZ</strong>/S 3 150 - 1050 570 35 85 kN.m<br />
<strong>RPZ</strong>/S 3 180 - 1100 650 35 170 kN.m<br />
<strong>RPZ</strong>/S 3 215 - 1400 800 45 240 kN.m<br />
<strong>RPZ</strong>/S 3 240 - 1502 895 60 370 kN.m<br />
<strong>RPZ</strong>/S 3 255 - 1580 940 60 440 kN.m<br />
<strong>RPZ</strong>/S 3 280 - 1630 1000 60 520 kN.m<br />
<strong>RPZ</strong>/S 3 300 1250 1700 1090 70 700 kN.m<br />
<strong>RPZ</strong>/S 3 335 1265 1700 1220 80 880 kN.m<br />
<strong>RPZ</strong>/S 3 360 1484 - 1290 80 1100 kN.m<br />
<strong>RPZ</strong>/S 3 385 1490 - 1400 90 1300 kN.m<br />
<strong>RPZ</strong>/S 3 410 1630 - 1500 100 1800 kN.m<br />
<strong>RPZ</strong>/S 3 445 1891 - 1640 110 2400 kN.m<br />
<strong>RPZ</strong>/S 3 470 1940 - 1750 110 2800 kN.m<br />
<strong>RPZ</strong>/S 3 515 2196 - 1940 130 4000 kN.m<br />
* Dimensões Ds, A e a são conforme a aplicação do redutor Dimensões (mm)<br />
Redutor <strong>RPZ</strong><br />
Eixo de saída oco
1+2+1 - Acionamento Individual<br />
2+2+1 - Acionamento Individual<br />
Aplicações<br />
Acionamento Central Assist Drive<br />
<strong>Redutores</strong> <strong>Planetários</strong><br />
Acionamento Central acoplado no eixo superior<br />
1+2 - Rolo a Rolo<br />
5
<strong>TGM</strong> Turbinas<br />
Rod. Armando de Salles Oliveira, km 4,8<br />
Distrito Industrial<br />
14175-000 - Sertãozinho - SP - Brasil<br />
Tel. +55 16 2105-2600<br />
Fax +55 16 3945-8276<br />
vendas@tgmturbinas.com.br<br />
16 2105-2529<br />
<strong>TGM</strong> Nordeste<br />
Av. Menino Marcelo, 961<br />
Tabuleiro do Martins<br />
57073-470 - Maceió - AL - Brasil<br />
Tel. +55 82 3311-0303<br />
Plantão +55 82 9925-7451<br />
nordeste@tgmnordeste.com.br<br />
<strong>TGM</strong> Assistência Técnica<br />
Rod. Armando de Salles Oliveira, km 4,8<br />
Distrito Industrial<br />
14175-000 - Sertãozinho - SP - Brasil<br />
Tel. +55 16 2105-2601<br />
Fax +55 16 2105-2626<br />
Plantão 16 2105-2529<br />
asstecnica@tgmturbinas.com.br<br />
<strong>TGM</strong> Kanis Turbinen GmbH<br />
Rothenburger Strabe 243<br />
90439 Nürnberg - Alemanha<br />
Telefax +49 911 239568-900<br />
www.grupotgm.com.br<br />
O sucesso da <strong>TGM</strong> atravessa fronteiras pelo mundo. Seus<br />
produtos são instalados nos mais variados setores produtivos,<br />
comprovando e consolidando modernas tecnologias na<br />
fabricação de redutores planetários e de eixos paralelos.<br />
O mais importante nessa conquista é a relação de confiança<br />
mútua entre a <strong>TGM</strong> e os seus clientes.<br />
<strong>TGM</strong> Transmissões<br />
Rod. Armando de Salles Oliveira, km 4,9<br />
Distrito Industrial<br />
14175-300 - Sertãozinho - SP - Brasil<br />
Tel. +55 16 2105-2600<br />
Fax +55 16 2105-2692<br />
vendas@tgmtransmissoes.com.br<br />
A <strong>TGM</strong> Transmissões é detentora dos direitos autorais e reserva-se<br />
o direito de revisão deste material sem consulta prévia.<br />
cat/rpz-mk-pi-m01-a10-r4
