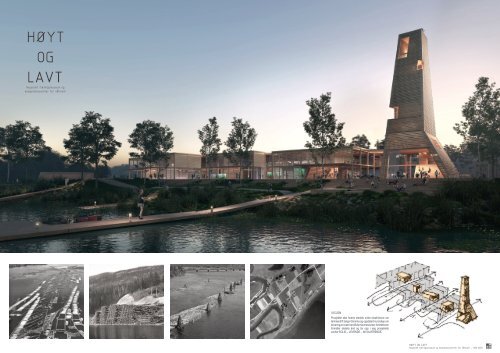

<strong>HØYT</strong><br />
<strong>OG</strong><br />
<strong>LAVT</strong><br />
Nasjonalt fløtingsmuseum og<br />
kompetansesenter for våtmark<br />
VISJON<br />
Prosjektet skal forene stedets unike lokalhistorie om<br />
tømmerdrift langs Glomma og oppdatert kunnskap om<br />
bevaring av svært verdifulle naturressurser. Arkitekturen<br />
formidler stedets ånd og tar opp i seg prosjektets<br />
verdier SOLID – LEVENDE – INVOLVERENDE.<br />
<strong>HØYT</strong> <strong>OG</strong> <strong>LAVT</strong><br />
Nasjonalt fløtingsmuseum og kompetansesenter for våtmark - JUNI 2020
SITUASJONSPLAN 1:1000<br />
PORTAL<br />
BUSSOPPSTILLING<br />
ADKOMSTVEG<br />
ØYAVEIEN<br />
14 stk<br />
ADKOMST<br />
TORG<br />
SYKLER<br />
14 stk<br />
UTSTILLING<br />
RAMPE<br />
+105<br />
TURSTIEN<br />
DRIFT<br />
ØKONOMI<br />
AREAL<br />
14 stk<br />
7 stk<br />
+106,4<br />
9 stk<br />
13 stk<br />
HC<br />
HC<br />
BUTIKK<br />
AUDITORIUM<br />
AKVARIUM<br />
HOVED<br />
INNGANG<br />
+106,4<br />
TÅRN<br />
TÅRN<br />
PLASSEN<br />
PERGOLA<br />
UTEKJØKKEN<br />
BENK<br />
ETC<br />
DRIFT FLØTING<br />
MUSEUM<br />
VÅTMARKS<br />
MUSEUM<br />
+105<br />
RAMPE<br />
“TREBRYGGA”<br />
SYKLER<br />
AMFI<br />
SCENE<br />
UTE<br />
BOD<br />
DRIFT<br />
ARBEIDS<br />
AREAL<br />
MARKEDS<br />
PLASSEN<br />
+106,4<br />
UTSTILLING<br />
SLIPP SLIPP<br />
+105<br />
PIR<br />
VÅTMARKS<br />
STUDIER<br />
“TÅRNPIREN”<br />
BÅTANLØP<br />
TURSTIEN<br />
SYKLER<br />
MARKEDSPLASSEN<br />
TÅRNPLASSEN<br />
OVERORDNET GREP STED <strong>OG</strong> BYGG UTOMHUSPLAN<br />
SITUASJON<br />
Beliggenhet nær anleggene knyttet til Fetsund lenser<br />
og på grensen til Nordre Øyeren naturreservat gir<br />
prosjektet god forankring i situasjonen. Tomta er en<br />
langstrakt, flat og åpen gresslette og med ca. 400m<br />
strandlinje mot Glomma i sydøst. Omkranset av et tett<br />
vegetasjonsbelte både mot elva i sydøst og mot boligområdet<br />
i sydvest. Mot nordvest dominerer eksisterende<br />
idrettshall (Fethallen) og mot nordøst ligger det<br />
idrettsbaner (Fedrelandet). Området er flomutsatt og<br />
det er derfor angitt en minste kotehøyde på gulvnivå.<br />
Hovedatkomsten til tomta med bil og buss er forutsatt<br />
direkte fra Øyaveien nord for «Fethallen», mens alternativ<br />
atkomst for gående og syklister er via eksisterende<br />
gangsti langs elva.<br />
Tomta er solrik og har relativt god kontakt med Glomma,<br />
men det tette vegetasjonsbeltet vurderes tynnet<br />
for å sikre bedre tilgjengelighet og utsikt mot vannet.<br />
Hovedkonseptet baseres på ivaretakelse og videreføring<br />
av historiske og gjenværende strukturer og<br />
konstruksjoner som har ligget og ligger i elva som<br />
spor etter lenseaktiveten. Tømrede vannveier, lenker,<br />
og “galger” danner geometriske mønstre, men også<br />
logiske konstruksjoner og bevegelseslinjer for tidligere<br />
arbeidere og flytende tømmer. Nå representerer<br />
disse strukturene et bilde av hva som har foregått.<br />
Landskapets horisontale trekk representert både i<br />
vannflate og terrengform, fremhever de vertikale<br />
elementene i elva.<br />
ARKITEKTONISK UTTRYKK<br />
Med utgangspunkt i de enkle eksisterende strukturene<br />
baseres konseptet på tilsvarende enkle konstruksjoner<br />
og geometri. Det nye anlegget nedskaleres i flere<br />
enkle paviljongvolumer og med «tømrede vannveier»<br />
som kommunikasjonslinjer mellom bygningsvolumene.<br />
De «nye vannveiene» føres ut i terrenget og<br />
leder ut i elven enten som brygger eller som aktivi-<br />
tetsflater knyttet til utstillinger eller til anleggets aktivitet.<br />
Paviljongene konstrueres med et enkelt bæresystem<br />
i tre basert på vertikale søyler og et tak av romfagverk<br />
i tre i kombinasjon med stål.<br />
Mellom søylene fylles veggene med finerte veggskiver,<br />
porter, glass, spiler avhengig av behov for utstilling,<br />
skjerming eller utsyn og innsyn.<br />
Som et nytt element og kontrast til de enkle paviljongene<br />
tilføres anlegget ekspressive tømrede volumer.<br />
Det starter med det utvendige bygget for lager av<br />
kanoer og sykler, til innvendige lager i utstilling for<br />
både fløtingsmuseet og våtmarkssenteret til auditorier<br />
i undervisnings - og forskningsdelen til det nye<br />
tårnet som markerer både atkomst, kafe og anlegget<br />
som helhet.<br />
Tårnet forslås med en høyde på ca. 40m og som gjør<br />
at anlegget kan sees fra lang avstand, blir et landemerke<br />
og stedsmarkør som signaliserer anlegget,<br />
men også bidra til at senteret blir en destinasjon i seg<br />
selv uavhengig av utstillinger og annen aktivitet.<br />
Landskapet er bygget opp rundt utendørs formidling<br />
av prosjektets to hovedtema – tømmerfløting og<br />
våtmark. En serie uterom anlagt på trebrygger mot<br />
Glomma skaper kontinuerlig kontakt mellom bygg og<br />
landskap. Bryggene er formet som levende landskap<br />
og fyller funksjoner for formidling og opphold i solrike<br />
amfier, og sikrer kontakt med vannflaten på pirer<br />
som strekker seg ut gjennom vegetasjonsbeltet. All<br />
møblering til opphold og utstilling er formet som en<br />
del av trelandskapet.<br />
Adkomsttorget er organisert som et inviterende og<br />
fleksibelt område som kan romme større temporære<br />
utstillinger eller marked, og vil i det daglige fungere<br />
som snuplass og oppstilling for buss. Plassen<br />
kan også benyttes som utvidet parkeringsanlegg<br />
ved større begivenheter. Adkomst og parkering er<br />
for øvrig organisert med enveiskjørt sirkulering, der<br />
p-plassene er trukket til side fra siktaksen ved hovedinngangen.<br />
SOL <strong>OG</strong> VEGETASJON SONER UTEGULV L<strong>OG</strong>ISTIKK<br />
18<br />
6<br />
15<br />
9<br />
12<br />
<strong>HØYT</strong> <strong>OG</strong> <strong>LAVT</strong><br />
Nasjonalt fløtingsmuseum og kompetansesenter for våtmark - JUNI 2020
PLAN 1 1:200<br />
1508<br />
Kontor<br />
1515<br />
1514<br />
Avfall 1516<br />
Avfallsrom<br />
30 m 2 15 m 2 Avfall R<br />
15 m 2<br />
Personalinngang<br />
20 m 2 1511<br />
Annonsering fløting<br />
1104<br />
Gard.<br />
60 m 2 1204<br />
1509<br />
Fjernlager<br />
Kontor<br />
1201<br />
30 m 2<br />
10 m 2 Møterom<br />
Butikk<br />
15 m 2 80 m 2<br />
1202<br />
1510<br />
3104<br />
1202<br />
1513<br />
Kontor<br />
Nyskjerrigperrom<br />
WC<br />
WC<br />
15 m Gard./ WC<br />
5 m 1203<br />
2 93 m 2<br />
5 m 2 2<br />
Nærlager<br />
30 m 2 10 m 2<br />
Hovedinngang<br />
1506<br />
Verksted rent<br />
1305<br />
29 m 2 4201<br />
Gard./ WC<br />
Magasin<br />
10 m 2<br />
3201<br />
120 m 2 3202<br />
2107<br />
1512<br />
Magasin<br />
Renholdss.<br />
60 m Lager<br />
2<br />
Stollager<br />
1102<br />
1304 1304 1303<br />
60 m 2<br />
14 m 2 Bilett/ Info.<br />
15 m 2 Gard./ WC Gard./ WC Kontor<br />
9 m 2<br />
10 m 10 m<br />
1507<br />
2<br />
2 15 m 2<br />
Forbrukslager<br />
60 m 2<br />
3103<br />
Service<br />
60 m 2<br />
Lager<br />
1503<br />
60 m 2 3103<br />
2101<br />
Verksted Lakk<br />
Akvarie<br />
Auditorium<br />
1302<br />
30 m 2<br />
1513<br />
120 m 2<br />
150 m 2<br />
1101<br />
Produksjonsarealer<br />
Gard./ WC<br />
31 m Vestibyle<br />
90 m 2<br />
2<br />
120 m 2<br />
1504<br />
Verksted S/S<br />
30 m 2<br />
3101<br />
Utstilling<br />
420 m 2<br />
1501<br />
Snekkerverksted<br />
1301<br />
120 m 2<br />
Spiseområde<br />
140 m 2<br />
1502<br />
1103<br />
Metallverksted<br />
Venteområde besøkende<br />
94 m 2<br />
90 m 2<br />
Hovedinngang<br />
4101<br />
1505<br />
Utstilling<br />
Verksted garasje/mottak<br />
690 m 2<br />
180 m 2<br />
2204<br />
2203<br />
Garderobe<br />
Lager sykler/div.<br />
30 m 2<br />
30 m 2<br />
2202<br />
Lager kano<br />
60 m 2<br />
4202<br />
2201<br />
Lager<br />
60 m 2<br />
Annonsering våtmark<br />
anretning<br />
kaldtkjøkken<br />
grovoppvask<br />
varmtkjøkken<br />
non-food<br />
grovkjøkken<br />
oppvask<br />
kjøl<br />
frys<br />
Tørrvare<br />
avfall<br />
FUNKSJONSINNDELING PLAN 1<br />
KOMMUNIKASJON PLAN 1<br />
AUDITORIUM<br />
VESTIBYLE/GARDEROBE<br />
BUTIKK<br />
RESTAURANT<br />
VÅTMARK/AKVARIUM<br />
FLØTING<br />
VERKSTED<br />
4. Intern<br />
logistikk<br />
TRAPP/HEIS<br />
FLYT ÅPEN UTSTILLING<br />
5. Flow<br />
utstilling<br />
FLYT LUKKET UTSTILLING<br />
5. Flow<br />
utstilling<br />
ORGANISERING AV ANLEGGET<br />
OVERORDNET ORGANISERING<br />
Anlegget er organisert som fire paviljonger pluss et<br />
tårn tilknyttet hovedinngangen med tilhørende vestibyle,<br />
butikk og kafé. Tårn og hovedinngangen er godt<br />
synlig og lagt i direkte tilknytning til atkomsttorget og<br />
avsetting fra buss og besøksparkering. De fire paviljongene<br />
er plassert med kortsiden mot elva slik at innvendige<br />
og utvendige utstillinger og aktiviteter flettes<br />
sammen, gir god innvendig og utvendig publikumsflyt<br />
og særdeles god kontakt mot elva.<br />
Sone for parkering og drift er lagt på nordvestsiden av<br />
anlegget, med egen økonomigård lengst mot<br />
nordvest.<br />
Parkeringen foreslås fordelt på to hovedområder øst<br />
og syd for «Fethallen og med mulighet for separat<br />
inn- og utkjøring til Øyaveien.<br />
TÅRN, HOVEDINNGANG, KAFE<br />
RESTAURANT <strong>OG</strong> BUTIKK<br />
Tårnet er anleggets nye fokuspunkt og stedsmarkør. I<br />
tårnet på plan 1 foreslås det plassert kafé/restaurant<br />
med tilhørende støttearealer. Kafé/restaurant er åpen<br />
mot vestibylen, men kan separeres som eget lokale.<br />
Som en integrert del av restauranten er det foreslått<br />
et sitteamfi som binder sammen plan 1 og 2 (øvre<br />
del restaurant) og gir mulighet for egne arrangementer<br />
i restauranten. På plan 2 er det også foreslått et<br />
«chambre separee» som gir fleksibilitet mht. til bruk.<br />
Hele restauranten kan åpnes opp ut mot elva slik at<br />
servering er mulig både inne og ute på de tider av året<br />
hvor det er aktuelt.<br />
I tårnet over plan 2 foreslås det lagt til rette for steder,<br />
utsiktspunkter, utstillinger og informasjon om steder,<br />
dyr, insekter, vegetasjon knyttet til de soner og høyder<br />
man befinner seg i. Under trærne, i trekronene<br />
og overtrekronene. Egen heis og trapp er integrert i<br />
tårnet slik at dett kan besøkes uavhengig av resten<br />
av anlegget. På utsiden av tårnet foreslås det lagt inn<br />
markeringer av de ulike flomhøydene som har vært.<br />
I direkte tilknytning til vestibyle og hovedinngangen er<br />
butikken plassert. Butikken kan betjenes fra billettsalget<br />
og er organisert slik at publikum passerer dette<br />
området før man forlater museet.<br />
Eget areal for publikumstoaletter og garderober er<br />
plassert i samme område. Butikken er også godt synlig<br />
fra atkomsttorget.<br />
VÅTMARKSSENTERET<br />
Våtmarkssenteret er plassert i en egen paviljong<br />
nærmest hovedinngangen og kafe/restauranten.<br />
Utstillingen kan organiseres helt fra elva og gjennom<br />
hele paviljongen slik at den også blir synlig/tilgjengelig<br />
allerede fra parkeringen. Paviljongen er organisert<br />
som et stort åpent rom som kan tilpasses alle mulige<br />
utstillingskonsepter. Nysgjerrigperrommet er forslått<br />
lagt mot nordvest, skjermet og i umiddelbar nærhet til<br />
hovedinngang, garderober og toaletter.<br />
Akvarieområdet med støttefunksjoner foreslås lagt<br />
mellom det store auditoriet og utstillingsareal for<br />
våtmark. Det gir en rekke utstillingsmuligheter både<br />
intern i akvariet, men også mot publikumsarealet i sy-<br />
døst og mot garderobene i nordvest. Støttefunksjoner<br />
for «våtmark» som lager og magasin foreslås lagt<br />
som en tømret kjerne mellom nysgjerrigperrommet<br />
og utstillingsarealet mot elva.<br />
FLØTINGSMUSEET<br />
Fløtingsmuseet er plassert i en egen paviljong etter<br />
«våtmark», men med mulighet for separat inngang.<br />
Utstillingen kan organiseres helt fra elva og gjennom<br />
hele paviljongen slik at den også blir synlig/tilgjengelig<br />
allerede fra parkeringen. Paviljongen er organisert<br />
som et stort åpent rom som kan tilpasses alle mulige<br />
utstillingskonsepter.<br />
Støttefunksjoner for «fløting» som lager og magasin<br />
foreslås lagt som en sentralt plassert tømret kjerne<br />
for å skape muligheter for ulike soner og utstillingsområder<br />
både mot nordvest og mot elva i sydvest.<br />
<strong>HØYT</strong> <strong>OG</strong> <strong>LAVT</strong><br />
Nasjonalt fløtingsmuseum og kompetansesenter for våtmark - JUNI 2020
PLAN 2 1:200<br />
1406<br />
teknisk/ utstilling<br />
Åpent ned<br />
74 m 2 1410 1405<br />
2303<br />
Server Møterom<br />
Møterom<br />
10 m 2<br />
30 m 2<br />
30 m 2<br />
2104<br />
Grupperom<br />
1408<br />
2106<br />
1305<br />
1406<br />
Kopi/print<br />
Lager fløting<br />
Gard./ WC<br />
10 m teknisk/ utstilling<br />
2 11 m 2<br />
61 m 2<br />
2112<br />
2112<br />
Gard./ WC<br />
Gard./ WC<br />
1406<br />
30 m 2 30 m 2<br />
teknisk/ utstilling<br />
82 m 2<br />
1407<br />
WC<br />
1301<br />
42 m 2<br />
Åpent ned<br />
Spiseområde<br />
70 m 2<br />
15 m 2 2104<br />
15 m 2 2109<br />
74 m 2 2108<br />
1402 1402 1402 1402 1402<br />
1403<br />
Kontor Kontor Kontor Kontor Kontor<br />
Kontor dir.<br />
10 m 2 10 m 2 10 m 2 10 m 2 10 m 2<br />
20 m 2<br />
2110<br />
2105<br />
Lager våtmark Lager våtmark<br />
15 m 2 60 m 2<br />
1409<br />
2301 2301 2301 2301 2301 2301 2301<br />
1404<br />
Nærarkiv<br />
1401<br />
Kontor Kontor Kontor Kontor Kontor Kontor Kontor<br />
Kontor gjest.<br />
11 m 2 Forkontor<br />
10 m 2 10 m 2 10 m 2 10 m 2 10 m 2 10 m 2 10 m 2<br />
15 m 2 15 m 2<br />
2111<br />
2301 2301 2301 2301<br />
2302<br />
2302<br />
2103<br />
2304<br />
2103<br />
Spiserom<br />
Kontor Kontor Kontor Kontor<br />
Kontor guid<br />
Kontor gjest. Kontor gjest.<br />
Undervisning<br />
10 m 2 10 m 2 10 m 2 Undervisning<br />
90 m 2<br />
10 m 2<br />
15 m 2<br />
15 m<br />
15 m 2<br />
2<br />
Lab. 90 våtmark m 2 Lab. våtmark<br />
90 m 2<br />
31 m 2<br />
91 m 2<br />
Grupperom<br />
2102<br />
15 m 2<br />
1406<br />
Auditorium<br />
Spiserom/ møterom<br />
60 m 2<br />
74 m 2 1410 1405<br />
2303<br />
Server Møterom<br />
Møterom<br />
10 m 2<br />
30 m 2<br />
30 m 2 2104<br />
Grupperom<br />
15 m 2<br />
1408<br />
2106<br />
1305<br />
1406<br />
1406<br />
Kopi/print<br />
Lager fløting<br />
Gard./ WC<br />
teknisk/ utstilling<br />
10 m teknisk/ utstilling<br />
2<br />
15 m 2 11 m 2<br />
74 m 2 61 m 2<br />
2112<br />
2112<br />
Gard./ WC<br />
Gard./ WC<br />
1406<br />
30 m 2 30 m 2<br />
teknisk/ utstilling<br />
82 m 2<br />
1407<br />
WC<br />
1301<br />
42 m 2 2104<br />
31 m 2 91 m 2<br />
2110<br />
Lager våtmark<br />
15 m 2 2105<br />
Lager våtmark<br />
60 m 2<br />
2111<br />
2108<br />
Lab. våtmark<br />
2109<br />
Lab. våtmark<br />
Spiserom<br />
90 m 2<br />
Grupperom<br />
15 m 2<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Åpent ned<br />
Spiseområde<br />
70 m 2<br />
Åpent ned<br />
1305<br />
Gard./ WC<br />
11 m 2<br />
2205<br />
Uteundervisning<br />
60 m 2<br />
Uteservering<br />
PLAN 3 1:200<br />
FUNKSJONSINNDELING PLAN 2<br />
5 4 3<br />
KOMMUNIKASJON PLAN 2<br />
2<br />
1<br />
UNDERVISNING<br />
ANSATTE/FORSKNING<br />
RESTAURANT<br />
ADMINISTRASJON<br />
TEKNISK<br />
TRAPP/HEIS<br />
BETJENENDE/FAST<br />
BETJENT/FLEKSIBELT<br />
UTSYN/KONTAKT<br />
FLEKSIBILITET VED BYGGETRINN<br />
5 4 3 2<br />
5 4 3 2<br />
FASTE <strong>OG</strong> FLEKSIBLE AREALER<br />
1<br />
1<br />
Arealer for undervisning er plassert i en egen paviljong<br />
i direkte tilknytning til hovedatkomsten. Det store<br />
auditoriet er sentralt plassert med nærhet til hovedatkomst,<br />
vestibyle og restaurantområde. Det er foreslått<br />
over 2 plan og kan nås fra begge etasjer. Auditoriet<br />
kan åpnes ut mot publikumsområdet og elva i sydøst<br />
og gir fleksibel bruk ved arrangementer. Øvrige undervisningsarealer<br />
er plassert på plan 2 med de største<br />
undervisingsarealene plassert mot fasade mot nordvest<br />
og sydøst og en kjerne med lager, toaletter og<br />
garderobe. Eget spiserom ligger med utsyn mot elva<br />
og ned til vestibyle og restaurant på plan 1.<br />
Kontorer for forskning og undervisning er plassert<br />
mot nordvest på plan 2, henholdsvis i paviljongene for<br />
«våtmark og fløting» med lett tilgang til undervisningsarealene<br />
og administrasjonen på samme plan.<br />
Møterom for ansatte og administrasjon er plassert i et<br />
kjerneareal i direkte tilknytning til kontorene<br />
Egen atkomst for ansatte er lokalisert i tilknytning til<br />
driftspaviljongen.<br />
Administrasjon og driftsarealer med tilhørende verksteder<br />
er plassert i en egen paviljong lengst syd på<br />
tomta. De viktigste driftsarealene som varemottak og<br />
søppel er lagt i direkte tilknytning til økonomigård.<br />
Egen skjermet inngang for ansatte tilknyttet drift,<br />
forskning og undervisning er lagt til samme område.<br />
Kontorer for administrasjonen med tilhørende spiserom<br />
er plassert på plan 2, mens garderober for drifts<br />
og verkstedspersonal er lagt i plan 1.<br />
Verksteder med tilhørende støttearealer er lagt med<br />
henvendelse mot tomtens sydvestre hjørne. Det gir<br />
separate, skjermede og driftsvennlige utomhusarealer<br />
samtidig som det gir mulighet for lett tilgjengelighet<br />
for publikum og andre besøkende. Arealer for opptrekk<br />
av båter er lagt mot elva i sydøst.<br />
Eget hus for lagring av kanoer, sykler med tilhørende<br />
garderobeanlegg og lager er lagt i samme område,<br />
nær elva og lett tilgengelig for publikum.<br />
1305<br />
Gard./ WC<br />
11 m 2<br />
2205<br />
Uteundervisning<br />
60 m 2<br />
FORSKNING <strong>OG</strong> UNDERVISNING ADMINISTRASJON <strong>OG</strong> DRIFT GJENNOMFØRBARHET<br />
Konseptet er basert på enkle hovedkonstruksjoner<br />
i tre og med kjente konstruksjonsprinsipper. Det er<br />
enkelt å bygge, bruke og vedlikeholde. Som hovedmaterialer<br />
i fasader foreslås det royalimpregnert treverk<br />
eller malmfuru behandlet med jernvitrol. På gulv<br />
forslås grove plank som gir assosiasjoner til fløting<br />
av tømmer i elva, Uteservering mens innvendige vegger vil kunne<br />
være finerte plater med overflatebehandlet med pigment<br />
tilpasset de enkelte funksjoner. Alle overflater<br />
skal kunne benyttes til oppheng og montering av installasjoner<br />
uten at enderinger nødvendiggjør bytting<br />
av gulv eller vegg.<br />
For utstillingsarealene er det lagt opp til stor grad av<br />
fleksibilitet og generalitet ved at rommene er enkle i<br />
sin grunnform, uten søyler og med fleksible vegger<br />
og åpninger.<br />
Siden prosjektet er delt opp i enkle volumer basert på<br />
byggeprogrammets hovedfunksjoner vil også hvert<br />
enkelt volum/bygg/funksjon enkelt kunne skaleres<br />
uavhengig av hverandre. Likeledes kan anlegget deles<br />
opp i etapper avhengig av finansiering. F.eks. kan<br />
kun tårn og kafé/restaurant bygges som første byg-<br />
getrinn. Noe som vil skape en destinasjon uavhengig<br />
om det er et fullstendig museum/våtmarkssenter.<br />
AREALER<br />
Det er lagt vekt på en løsning med så lav brutto/nettofaktor<br />
som mulig uten at det går på bekostning av<br />
funksjonsarealet. Anlegget er effektivt og har lite kommunikasjonsareal.<br />
Totalt areal er 6725 m2 brutto el.<br />
tilsv. er B/N-faktor på 1,44.<br />
UNIVERSELL UTFORMING<br />
Anlegget er kun på to plan/etasjer utover tårnet med<br />
sin høyde på ca. 40 m. Hovedplanene og tårnet har<br />
full tilgjengelighet ved bruk av heis. Egen heis er<br />
knyttet til driftsavdelingens 2 plan.<br />
Tilsvarende er alle områder utvendig universelt tilrettelagt.<br />
4. Intern<br />
logistikk<br />
<strong>HØYT</strong> <strong>OG</strong> <strong>LAVT</strong><br />
Nasjonalt fløtingsmuseum og kompetansesenter for våtmark - JUNI 2020
TVERRSNITT 1:200<br />
147,7<br />
115,4<br />
Undervisning<br />
Butikk<br />
Auditorium<br />
Lab<br />
110,4<br />
Venteområde<br />
106,4<br />
101,4<br />
<strong>HØYT</strong> <strong>OG</strong> <strong>LAVT</strong><br />
Nasjonalt fløtingsmuseum og kompetansesenter for våtmark - JUNI 2020
LANGSNITT 1:200<br />
147,7<br />
114,9<br />
115,9<br />
Spiseområde ute<br />
Spiseområde<br />
Spiseområde<br />
Verksted<br />
Utstilling fløting<br />
Utstilling våtmark<br />
Akvarie<br />
Auditorium Vestibyle Restaurant<br />
106,4<br />
106,4<br />
MIA<br />
Program Fløtingsmuseum/ Besøkssenter våtmark<br />
NATUR I ULIKE NIVÅER<br />
AREALPR<strong>OG</strong>RAM<br />
MIA<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL BRUTTO 6 990 6 725 12 BRUTTO (b/n faktor 1,5 inkl. tekniske rom)<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL NETTO 4 660 4 668 8 NETTO (eks tekniske rom)<br />
Nettoareal ekslusive frittstående utendørs bygg 4 420 4 428 8<br />
ID Rombenevnelse m2/ rom Stk Sum Kommentarer<br />
1 TOTALT FELLESAREAL 1 760 1 764 4<br />
11 Sum atkomstområde 280 279 -1<br />
1101 Hovedatkomst/ vestibyle 120 1 120 120 0<br />
1102 Billettsalg/ informasjon 10 1 10 9 -1<br />
1103 Venteområde besøkende 90 1 90 90 0<br />
1104 Toalett/ garderobe besøkende 60 1 60 60 0<br />
12 Sum Butikk 130 130 0<br />
1201 Butikk 80 1 80 80 0<br />
1202 Garderobe toalett ansatte 5 2 10 10 0<br />
1203 Nærlager 10 1 10 10 0<br />
1204 Fjernlager 30 1 30 30 0<br />
13 Sum restaurant 365 367 2<br />
1301 Spiseområde 210 1 210 210 0 150 personer (1,4m2/ pers)<br />
1302 Produksjonsarealer 90 1 90 90 0 Govkjøkken, kaldt kjøkken, varmt kjøkken, fryserom, kjølerom mm<br />
1303 Kontor / pauserom kjøkkendrift 15 1 15 15 0<br />
1304 Garderobe/ toalett kjøkkendrift 10 2 20 20 0<br />
1305 Garderobe/ toalett besøkende 30 1 30 32 2 Kan samlokaliseres med andre publikunmstoaletter (planavhengig)<br />
14 Sum administrasjon 250 249 -1<br />
1401 Forkontor/ resepsjon 15 1 15 15 0<br />
1402 Kontorer 10 5 50 50 0<br />
1403 Kontor direktør 20 1 20 20 0<br />
1404 Kontor gjesteplasser 15 1 15 15 0<br />
1405 Møterom 30 1 30 30 0<br />
1406 Spiserom m tekjøkken / møterom alle ansatte 75 1 75 74 -1 For inntil 36 personer<br />
1407 Toaletter 15 1 15 15 0 27m 2 toaletter inngår i B/N<br />
1408 Kopi/ printer/ rekvisista 10 1 10 10 0 Må også inn i andre kontorområder dersom avstander er for store<br />
1409 Nærarkiv 10 1 10 10 0<br />
1410 Serverrom 10 1 10 10 0<br />
15 Sum Driftsavdelingen 735 739 4 Bygningsdrift og verksteder samlet her<br />
1501 Snekkerverksted 120 1 120 120 0<br />
1502 Metallverksted 90 1 90 94 4<br />
1503 Lakkverksted 30 1 30 30 0<br />
1504 Rom for sliping og sandblåsing 30 1 30 30 0<br />
1505 Mottakshall verksteder/ garasje 180 1 180 180 0 Også med port mot elva<br />
1506 Rent verksted for motasje/reperasjon 30 1 30 29 -1 Der man monterer utstillingsmoduler m.m.<br />
MIA<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL BRUTTO 6 990 6 725 12 BRUTTO (b/n faktor 1,5 inkl. tekniske rom)<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL NETTO 4 660 4 668 8 NETTO (eks tekniske rom)<br />
Nettoareal ekslusive frittstående utendørs bygg 4 420 4 428 8<br />
ID Rombenevnelse m2/ rom Stk Sum Kommentarer<br />
1 TOTALT FELLESAREAL 1 760 1 764 4<br />
11 Sum atkomstområde 280 279 -1<br />
1101 Hovedatkomst/ vestibyle 120 1 120 120 0<br />
1102 Billettsalg/ informasjon 10 1 10 9 -1<br />
1103 Venteområde besøkende 90 1 90 90 0<br />
1104 Toalett/ garderobe besøkende 60 1 60 60 0<br />
12 Sum Butikk 130 130 0<br />
1201 Butikk 80 1 80 80 0<br />
1202 Garderobe toalett ansatte 5 2 10 10 0<br />
1203 Nærlager 10 1 10 10 0<br />
1204 Fjernlager 30 1 30 30 0<br />
13 Sum restaurant 365 367 2<br />
1301 Spiseområde 210 1 210 210 0 150 personer (1,4m2/ pers)<br />
1302 Produksjonsarealer 90 1 90 90 0 Govkjøkken, kaldt kjøkken, varmt kjøkken, fryserom, kjølerom mm<br />
1303 Kontor / pauserom kjøkkendrift 15 1 15 15 0<br />
1304 Garderobe/ toalett kjøkkendrift 10 2 20 20 0<br />
1305 Garderobe/ toalett besøkende 30 1 30 32 2 Kan samlokaliseres med andre publikunmstoaletter (planavhengig)<br />
14 Sum administrasjon 250 249 -1<br />
1401 Forkontor/ resepsjon 15 1 15 15 0<br />
1402 Kontorer 10 5 50 50 0<br />
1403 Kontor direktør 20 1 20 20 0<br />
1404 Kontor gjesteplasser 15 1 15 15 0<br />
1405 Møterom 30 1 30 30 0<br />
1406 Spiserom m tekjøkken / møterom alle ansatte 75 1 75 74 -1 For inntil 36 personer<br />
Program Fløtingsmuseum/ Besøkssenter våtmark<br />
1407 Toaletter 15 1 15 15 0 27m 2 toaletter inngår i B/N<br />
1408 Kopi/ printer/ rekvisista 10 1 10 10 0 Må også inn i andre kontorområder dersom avstander er for store<br />
1409 Nærarkiv 10 1 10 10 0<br />
1410 Serverrom 10 1 10 10 0<br />
15 Sum Driftsavdelingen 735 739 4 Bygningsdrift og verksteder samlet her<br />
1501 Snekkerverksted 120 1 120 120 0<br />
1502 Metallverksted 90 1 90 94 4<br />
1503 Lakkverksted 30 1 30 30 0<br />
1504 Rom for sliping og sandblåsing 30 1 30 30 0<br />
1505 Mottakshall verksteder/ garasje 180 1 180 180 0 Også med port mot elva<br />
1506 Rent verksted for motasje/reperasjon 30 1 30 29 -1 Der man monterer utstillingsmoduler m.m.<br />
1507 Forbrukslager 60 1 60 60 0<br />
1508 Kontor driftsleder 20 1 20 20 0<br />
1509 Kontor båtansvarlig 10 1 10 10 0<br />
1510 Kontor vaktmester 15 1 15 15 0<br />
1511 Møterom/ gjesterom drift 15 1 15 15 0<br />
1512 Renholdssentral 15 1 15 15 0<br />
1513 Garderober/ toaletter/ dusj 30 2 60 61 1 Dusjanlegg for alle ansatte<br />
1514 Avfallsrom tørt 30 1 30 30 0<br />
1515 Avfallrom organisk 15 1 15 15 0<br />
1516 Risikoavfall 15 1 15 15 0<br />
2 TOTALT FORSKNING/ UNDERVISNING 1 220 1 221 1<br />
21 Sum Undervisningsarealer 795 796 1<br />
2101 Stort auditorium 150 1 150 150 0 150 personer kan vi dele dette<br />
2102 Småauditorier 60 1 60 60 0 Redusere til 1<br />
2103 Undervisningsrom 90 2 180 180 0<br />
2104 Grupperom 15 2 30 30 0<br />
2105 Lager undervisningsutstyr våtmark 60 1 60 60 0<br />
2106 Lager undervisningsutstyr fløting 15 1 15 15 0<br />
2107 Stollager 15 1 15 14 -1 For stort auditorium. Kompakte stolrack + bord<br />
2108 Laboratorium forskere våtmark 30 1 30 31 1<br />
2109 Laboratorium våtmark 90 1 90 91 1 Skal kunne deles i to for to grupper på 15<br />
2110 Lager laboratorier våtmark 15 1 15 15 0<br />
2111 Spiserom barn/ ungdom 90 1 90 90 0 Med tekjøkken. For inntil 60 elever samtidig<br />
2112 Garderobe/ toaletter barn/ ungdom 30 2 60 60 0<br />
22 Utendørs bygg 240 240 0 Kan ligge i eget bygg<br />
2201 Lager for utendørs aktiviteter 60 1 60 60 0 trenger 3m takhøyde, nærhet til elven. Tørking av utstyr<br />
2202 Lager for kanoer/ kajakker 60 1 60 60 0 30 kanoer/ kajakker, nærhet til vann<br />
2203 Lager for sykler/ div ustyr friluft 30 1 30 30 0<br />
2204 Garderobe uteaktivitetrer 30 1 30 30 0 dusj for de som overnatter i nærheten<br />
2205 Rom for utendørs undervisning 60 1 60 60 0 Ligger i nærheten av elva, uisolert.<br />
23 Sum ansatte 185 185 0 Lokaliseres sammen med administrasjonen<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL BRUTTO 6 990 6 725 12 BRUTTO (b/n faktor 1,5 inkl. tekniske rom)<br />
TOTALT PR<strong>OG</strong>RAMERT AREAL NETTO 4 660 4 668 8 NETTO (eks tekniske rom)<br />
Nettoareal ekslusive frittstående utendørs bygg 4 420 4 428 8<br />
ID Rombenevnelse m2/ rom Stk Sum Kommentarer<br />
1 TOTALT FELLESAREAL 1 760 1 764 4<br />
11 Sum atkomstområde 280 279 -1<br />
1101 Hovedatkomst/ vestibyle 120 1 120 120 0<br />
1102 Billettsalg/ informasjon 10 1 10 9 -1<br />
1103 Venteområde besøkende 90 1 90 90 0<br />
1104 Toalett/ garderobe besøkende 60 1 60 60 0<br />
12 Sum Butikk 130 130 0<br />
1201 Butikk 80 1 80 80 0<br />
1202 Garderobe toalett ansatte 5 2 10 10 0<br />
1203 Nærlager 10 1 10 10 0<br />
1204 Fjernlager 30 1 30 30 0<br />
13 Sum restaurant 365 367 2<br />
1301 Spiseområde 210 1 210 210 0 150 personer (1,4m2/ pers)<br />
1302 Produksjonsarealer 90 1 90 90 0 Govkjøkken, kaldt kjøkken, varmt kjøkken, fryserom, kjølerom mm<br />
1303 Kontor / pauserom kjøkkendrift 15 1 15 15 0<br />
1304 Garderobe/ toalett kjøkkendrift 10 2 20 20 0<br />
1305 Garderobe/ toalett besøkende 30 1 30 32 2 Kan samlokaliseres med andre publikunmstoaletter (planavhengig)<br />
14 Sum administrasjon 250 249 -1<br />
1401 Forkontor/ resepsjon 15 1 15 15 0<br />
Program Fløtingsmuseum/ Besøkssenter våtmark<br />
1402 Kontorer 10 5 50 50 0<br />
1403 Kontor direktør 20 1 20 20 0<br />
1404 Kontor gjesteplasser 15 1 15 15 0<br />
1405 Møterom 30 1 30 30 0<br />
1406 Spiserom m tekjøkken / møterom alle ansatte 75 1 75 74 -1 For inntil 36 personer<br />
1407 Toaletter 15 1 15 15 0 27m 2 toaletter inngår i B/N<br />
1408 Kopi/ printer/ rekvisista 10 1 10 10 0 Må også inn i andre kontorområder dersom avstander er for store<br />
1409 Nærarkiv 10 1 10 10 0<br />
1410 Serverrom 10 1 10 10 0<br />
15 Sum Driftsavdelingen 735 739 4 Bygningsdrift og verksteder samlet her<br />
1501 Snekkerverksted 120 1 120 120 0<br />
1502 Metallverksted 90 1 90 94 4<br />
1503 Lakkverksted 30 1 30 30 0<br />
1504 Rom for sliping og sandblåsing 30 1 30 30 0<br />
1505 Mottakshall verksteder/ garasje 180 1 180 180 0 Også med port mot elva<br />
1506 Rent verksted for motasje/reperasjon 30 1 30 29 -1 Der man monterer utstillingsmoduler m.m.<br />
1507 Forbrukslager 60 1 60 60 0<br />
1508 Kontor driftsleder 20 1 20 20 0<br />
LANDEMERKE SETT FRA BRO<br />
1509 Kontor båtansvarlig 10 1 10 10 0<br />
1510 Kontor vaktmester 15 1 15 15 0<br />
1511 Møterom/ gjesterom drift 15 1 15 15 0<br />
1512 Renholdssentral 15 1 15 15 0<br />
1513 Garderober/ toaletter/ dusj 30 2 60 61 1 Dusjanlegg for alle ansatte<br />
1514 Avfallsrom tørt 30 1 30 30 0<br />
1515 Avfallrom organisk 15 1 15 15 0<br />
1516 Risikoavfall 15 1 15 15 0<br />
2 TOTALT FORSKNING/ UNDERVISNING 1 220 1 221 1<br />
21 Sum Undervisningsarealer 795 796 1<br />
2101 Stort auditorium 150 1 150 150 0 150 personer kan vi dele dette<br />
2102 Småauditorier 60 1 60 60 0 Redusere til 1<br />
2103 Undervisningsrom 90 2 180 180 0<br />
2104 Grupperom 15 2 30 30 0<br />
2105 Lager undervisningsutstyr våtmark 60 1 60 60 0<br />
2106 Lager undervisningsutstyr fløting 15 1 15 15 0<br />
2107 Stollager 15 1 15 14 -1 For stort auditorium. Kompakte stolrack + bord<br />
2108 Laboratorium forskere våtmark 30 1 30 31 1<br />
2109 Laboratorium våtmark 90 1 90 91 1 Skal kunne deles i to for to grupper på 15<br />
2110 Lager laboratorier våtmark 15 1 15 15 0<br />
2111 Spiserom barn/ ungdom 90 1 90 90 0 Med tekjøkken. For inntil 60 elever samtidig<br />
2112 Garderobe/ toaletter barn/ ungdom 30 2 60 60 0<br />
22 Utendørs bygg 240 240 0 Kan ligge i eget bygg<br />
2201 Lager for utendørs aktiviteter 60 1 60 60 0 trenger 3m takhøyde, nærhet til elven. Tørking av utstyr<br />
2202 Lager for kanoer/ kajakker 60 1 60 60 0 30 kanoer/ kajakker, nærhet til vann<br />
2203 Lager for sykler/ div ustyr friluft 30 1 30 30 0<br />
2204 Garderobe uteaktivitetrer 30 1 30 30 0 dusj for de som overnatter i nærheten<br />
2205 Rom for utendørs undervisning 60 1 60 60 0 Ligger i nærheten av elva, uisolert.<br />
23 Sum ansatte 185 185 0 Lokaliseres sammen med administrasjonen<br />
2301 Kontorer 10 11 110 110 0<br />
2302 Kontor gjesteplasser forskere 15 2 30 30 0<br />
2303 Møterom 30 1 30 30 0 Skal kunne deles i to<br />
2304 Guider våtmark/ fløting 15 1 15 15 0<br />
3 TOTALT VÅTMARKSENTERET 810 813 3<br />
31 Utstillinger 690 693 3<br />
3101 Generelt utstillingsareal 420 1 420 420 0 Temporære/faste utstillinger. Skal kunne deles opp. 6 m takhøyde<br />
3102 Akvarierom (fisk, amfibier) 120 1 120 120 0<br />
3103 Servicerom akvarier 60 1 60 60 0 Utstyr, reservefisk, reserveplanter mm<br />
3104 "Nyskjerrigper" rom 90 1 90 93 3<br />
32 Lagring 120 120 0<br />
3201 Magasin biologisk materiell (utstoppa dyr m.m.) 60 1 60 60 0 Nærlager / magasin rene gjenstander Våtmark<br />
3202 Lager utstillingsmateriell 60 1 60 60 0<br />
4 TOTALT FLØTINGSMUSEUM 870 870 0<br />
41 Utstillinger 690 690 0<br />
4101 Generelt utstillingsareal 690 1 690 690 0 Temporære/faste utstillinger. Skal kunne deles opp. 6 m takhøyde<br />
42 Lagring 180 180 0<br />
4201 Magasin for gjenstander i forb. med utstillinger 120 1 120 120 0 Nærlager / magasin rene gjenstander Fløtingsmuseum<br />
4202 Lager utstillingsmateriell 60 1 60 60 0<br />
Ross Konsept 1 av 1 Utskrift av 25.06.2020<br />
UTSTILLINGSHALL<br />
<strong>HØYT</strong> <strong>OG</strong> <strong>LAVT</strong><br />
Nasjonalt fløtingsmuseum og kompetansesenter for våtmark - JUNI 2020
