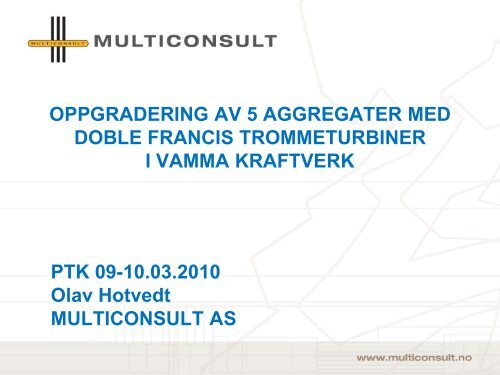

<strong>OPPGRADERING</strong> <strong>AV</strong> 5 <strong>AGGREGATER</strong> <strong>MED</strong><strong>DOBLE</strong> FRANCIS TROMMETURBINERI VAMMA KRAFTVERKPTK 09-10.03.2010Olav HotvedtMULTICONSULT AS
Tema1. Doble Francis trommeturbinerNye turbiner inn i gammel tromme2. CFD analyse basis for ny hydraulisk design3. Spesielle endringer for bedret hydrauliskutforming4. Parallell styring av ledeapparatene5. Utfordrende montasjearbeid2
Vamma turbin 1 – Myrens Verksted 1914•3
4Maskinsal – Aggr. 3, generatormontasje
1 Doble Francis trommeturbinerHvilke komponenter er gjenbrukt / nye• Gjenbrukte komponenter:- Klinket trommeskall- Innstøpt del av sugerøret- Hydraulikkaggregat (fra 1993)• Nye komponenter:- Komplette turbiner inn i eksisterende tromme- Nye styreventiler for parallell kjøring avledeapparatene5
Vamma turbin 1 – oransje = gjenbrukte deler•6
Vamma turbin 1 – oransje = gjenbrukte deler7
2 CFD analyse basis for hydraulisk design• Utført av Turboinstitut, Ljubljana Slovenia,Basert på modellprøvet løpehjul/ledeapparat• Største tap ligger i sugerør som må beholdes• Sammenlignet med virkningsgradsmålingermålt på anlegg i 1946 (over 60 år siden!!):Økt toppvirkn.grd Økt kapasitetTurbin 1 + 8,7 % + 6 m3/sTurbin 2 + 6,7 % + 3 m3/sTurbin 3 + 6,7 % + 4 m3/sTurbin 6 + 11,5 % + 0 m3/s8
3 Spesielle endringer for bedret hydraulikk• Midtlager med nedstigningssjakt fjernes• Forbindelsesstag mellom utv. reguleringsakselog oppstrøms ledeapparat fjernes• Øvre del av innstøpt sugerør modifisert medutfyllingsplater mot ny sugetromme.• Synkront turtall på aggregat 6 endretfra 300 o/min til 214 o/min.9
10Midtlager fjernes
11Utvendig reguleringsaksel fjernes
4 Parallell styring av ledeapparatene• Mekanisk styring av parallell bevegelse avledeapparatene via reguleringsaksel fjernet• Hvert ledeapparat har separat servomotor• Ledeapparatene styres via to-kanalturbinregulator• Synkron bevegelse overvåkes kontinuerlig- Maks 2% avvik mellom ledeapparatene• Aksiell bevegelse av akselstreng overvåkeskontinuerlig (funksjon for forvarsel og stoppved stor aksiell bevegelse)12
5 Utfordrende montasjearbeidSpesielt utfordrende oppgaver:• Montere turbinene med riktig senterlinje nårgeneratorfundamenter allerede er fiksert.• Montere nytt endelokk på turbintromme- Ny flens boltes med passbolter til tromme- Tetning mellom trommeskall og ny flens• Akseloppretting- Eksisterende generatoraksel / ny turbinaksel- Radialkile i koblingsflens13
14TAKK FOR OPPMERKSOMHETEN
