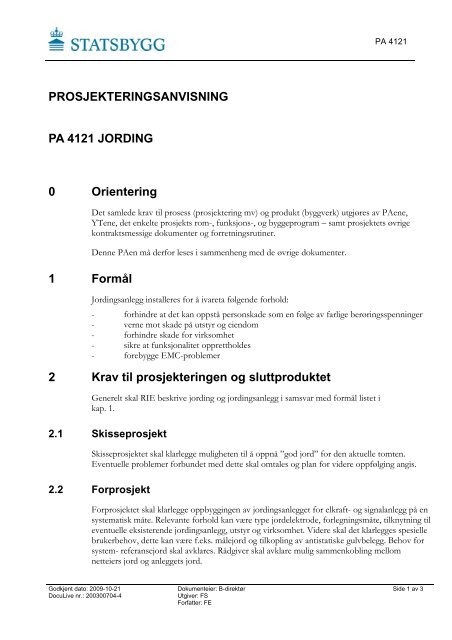

PA 4121PROSJEKTERINGSANVISNINGPA 4121 JORDING0 OrienteringDet samlede krav til prosess (prosjektering mv) og produkt (byggverk) utgjøres av PAene,YTene, det enkelte prosjekts rom-, funksjons-, og byggeprogram – samt prosjektets øvrigekontraktsmessige dokumenter og forretningsrutiner.1 FormålDenne PAen må derfor leses i sammenheng med de øvrige dokumenter.Jordingsanlegg installeres for å ivareta følgende forhold:- forhindre at det kan oppstå personskade som en følge av farlige berøringsspenninger- verne mot skade på utstyr og eiendom- forhindre skade for virksomhet- sikre at funksjonalitet opprettholdes- forebygge EMC-problemer2 Krav til prosjekteringen og sluttproduktetGenerelt skal RIE beskrive jording og jordingsanlegg i samsvar med formål listet ikap. 1.2.1 SkisseprosjektSkisseprosjektet skal klarlegge muligheten til å oppnå ”god jord” for den aktuelle tomten.Eventuelle problemer forbundet med dette skal omtales og plan for videre oppfølging angis.2.2 ForprosjektForprosjektet skal klarlegge oppbyggingen av jordingsanlegget for elkraft- og signalanlegg på ensystematisk måte. Relevante forhold kan være type jordelektrode, forlegningsmåte, tilknytning tileventuelle eksisterende jordingsanlegg, utstyr og virksomhet. Videre skal det klarlegges spesiellebrukerbehov, dette kan være f.eks. målejord og tilkopling av antistatiske gulvbelegg. Behov forsystem- referansejord skal avklares. Rådgiver skal avklare mulig sammenkobling mellomnetteiers jord og anleggets jord.Godkjent dato: 2009-10-21DocuLive nr.: 200300704-4Dokumenteier: B-direktørUtgiver: FSForfatter: FESide 1 av 3

PA 4121____________________________________________________________________________Ut fra disse utredningene skal det utarbeides en systemanalyse som redegjør for hvilkenutførelse som bør velges for jordingsanlegget (maskenett/stjernenett). Systemskjema som på etoverordnet nivå viser oppbygging av jordingsanlegget (hvilke funksjoner som knyttes sammenog på hvilket nivå) skal være en del av forprosjektet.2.3 Detaljprosjekt2.3.1 UtførelsePå grunnlag av konklusjoner i godkjent forprosjekt skal jordingsanlegget detaljprosjekteres oginngå i anbuds-/tilbudsdokumentene med beskrivelse, spesifikasjon og prisbærende poster.Vedrørende entrepriseform inngår jordingsanlegget normalt i elkraftentreprisen.Jordelektroden forutsettes normalt utført som fundamentjord i form av Cu-wire rundtfundamentet. Jordelektroden skal sikres mot innstøping og uttørking. RIE skal påse atgrunnforholdene med hensyn på jording er tilstrekkelig for valgt jordelektrode. Dersomtilstrekkelig lav overgangsresistans ikke kan oppnås, må det suppleres med ytterligere elektroder.Jordelektroder og jordliner under bakken skal ikke være av kobberkledd stålline/-leder(cobberweld). Forbindelser som ikke blir tilgjengelige skal termittsveises eller presskjøtes.Jordelektrodens overgangsmotstand skal måles og skjøter som vil bli tildekket skal kontrolleresav elektrokyndig person før tildekking finner sted. Et antall målepunkter dokumenteres i egetmåleskjema som RIE gjennomgår og godkjenner. Dersom overgangsmotstand blir funnet forhøy i ett eller flere punkter, skal tiltak for å utbedre dette settes i verk umiddelbart og nykontroll foretas. Det er helt nødvendig at slik kvalitetssikring foretas før tilbakefylling ogtildekning.Hovedjordskinne og underfordelingenes jordskinner skal dimensjoneres med minimum 30%reservekapasitet. Som jordforbindelse mellom hovedfordeling og underfordelinger kanstigekablenes skjerm benyttes. Dersom signal- referansejord medtas, skal denne tilkoblesordinær jord med kun ett tilkoblingspunkt (hovedjordskinne).Utjevningsforbindelser opprettes mellom underfordelingenes jordskinner og ledendebygningsdeler. Varige, gode forbindelser til ledende bygningsdeler sikres. Dette kan forutsette atkontinuitet i ledende bygningsdeler beskrives for byggfaget, men RIE er ansvarlig for å påse atbeskjed om behov blir gitt. Det forutsettes tverrfaglig samarbeid i prosjekteringsgruppa. Detskal sikres at kontinuiteten vil opprettholdes ved senere endringer i bygget. RIE skal sørge forat jordingsstrukturen muliggjør bruk av skjermet materiell i kablingsnett for tele/data.Systemskjema for jordingsanlegget skal utarbeides.2.3.2 Overlevering/dokumentasjonRIE påser at elkraftentreprenøren utfører målinger av overgangsmotstand for jordelektrodesamt isolasjonsmotstand for hele anlegget, og at måleverdiene blir dokumentert. Vedrehabilitering, ombygging, påbygg osv. hvor eksisterende elektroanlegg berøres, skal det ogsådokumenteres at overgangsmotstand for eksisterende jording er tilstrekkelig.Godkjent dato 2009-10-21 Dokumenteier: B-direktør Side 2 av 3DocuLive nr.: 200300704-4Utgiver: FSForfatter: FE

PA 4121____________________________________________________________________________3 Spesielle vurderingerJording av teletekniske anlegg er omtalt i PA 5121.4 HenvisningerAndre aktuelle prosjekteringsanvisninger innen tilgrensende emner:PA 4131 Lyn og overspenningsvernPA 4301 Lavspent forsyningPA 5121 Jording og bonding for tele og automatiseringPA 5201 Integrert kommunikasjonPA 6141 SkjermromGodkjent dato 2009-10-21DocuLive nr.: 200300704-4Dokumenteier: B-direktørUtgiver: FSForfatter: FESide 3 av 3
