Driftinstruks VG 120094058Eksterne tilkoblingsmuligheter:Tilkoplinger ved vannbatteriREGULERINGSVENTIL:0 - 10 V signal kan tas ut for å styre reguleringsventil (3-veis) eller turtallspumpe.TEMPERATURFØLER VANN:NTC-føler er er plassert bak vannbatteri. Ved frostfare vil aggregatet stoppe ved +5°C, ogvil først starte igjen når temperaturen har steget til +8°C.PUMPEMOTOR:Relé aktiveres ved varmebehov og forsyne pumpemotor med 230 V.Andre eksterne tilkoblingerFORRIGLING AV ETTERVARME:Hindrer at ettervarmen kan gå på. Ved lukket ekstern potensialfri kontakt kopleraggregatet ut ettervarme.SOMMERNATTKJØLING:Viftene vil gå på høy hastighet for å senke temperaturen. (Overstyrer lav. hastigeht).Mikrobryter nr. 3 settes til ON og tilluftstemperatur senkes med 3°C.RØYK-/BRANNDETEKTOR:Ved åpen ekstern potensialfri kontakt stopper aggregatet (lask fjernes).STOPP AV KJØLEMASKIN:Når aggregatet stopper bør kjølemaskinen stoppe. På rekkeklemmene kan 230 V tas utfor stoppsignal. Dette vil gå til 0 V når aggregatet stopper. Se koplingsskjema.UKEUR:Dersom man ønsker et tilleggsur.Ved lukket ekstern potensialfri kontakt går aggregatet til nattdrift, som gir mulighet for:- 3°C senking av tilluftstemperatur- Lav viftehastighet- ViftestoppUr/-ene styres etter innstillingene på styrekortets mikrobrytere.EKSTERN ALARMTILKOBLING:Potensialfri kontakt som lukker ved feilindikering. (Nærmere informasjon om feil påFLEXIT lampepanel.FROSTALARM: (Gjelder kun ved vannbatteri)En potensialfri kontakt lukker ved frostfare i vannbatteriet.STENGESPJELD:Muligheter for tilkopling av tilluftsspjeld og avtrekkspjeld. 3-leder kabel 230V/3W p.r.spjeldmotor. Belimo AF (lukker ved strømbrudd) SM- eller NM-motorer kan benyttes.NB! Ved vannbatteri må stengespjeld i luftinntak/luftavkast benyttes som frostsikring.VARMEKABEL FOR KONDENSAVLØP:Max. 500 W. Spenning 230V så lenge servicebryteren er på. Selvregulerende varmekabelanbefales.6

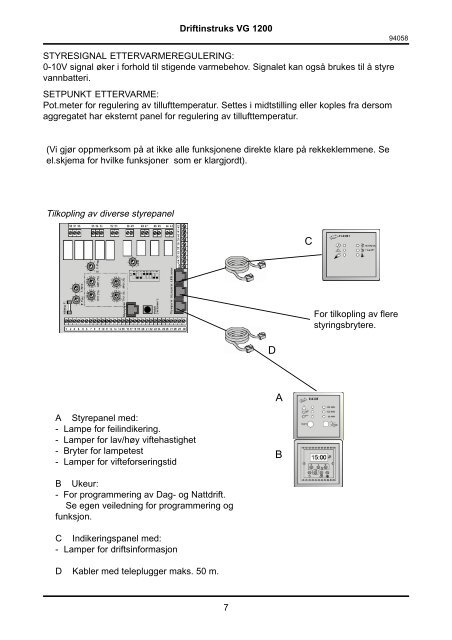

Driftinstruks VG 120094058STYRESIGNAL ETTERVARMEREGULERING:0-10V signal øker i forhold til stigende varmebehov. Signalet kan også brukes til å styrevannbatteri.SETPUNKT ETTERVARME:Pot.meter for regulering av tillufttemperatur. Settes i midtstilling eller koples fra dersomaggregatet har eksternt panel for regulering av tillufttemperatur.(Vi gjør oppmerksom på at ikke alle funksjonene direkte klare på rekkeklemmene. Seel.skjema for hvilke funksjoner som er klargjordt).Tilkopling av diverse styrepanelCDFor tilkopling av flerestyringsbrytere.AA Styrepanel med:- Lampe for feilindikering.- Lamper for lav/høy viftehastighet- Bryter for lampetest- Lamper for vifteforseringstidBB Ukeur:- For programmering av Dag- og Nattdrift.Se egen veiledning for programmering ogfunksjon.C Indikeringspanel med:- Lamper for driftsinformasjonD Kabler med teleplugger maks. 50 m.7
- Page 1: 94058VG 1200-Montering-Drift-Teknis
- Page 4 and 5: Driftinstruks VG 120094058MontasjeA
- Page 8 and 9: Driftinstruks VG 1200Rørleggerarbe
- Page 13 and 14: Driftinstruks VG 120094058Tekniske
- Page 15 and 16: Driftinstruks VG 120094058Kapasitet
Driftinstruks <strong>VG</strong> 120094058STYRESIGNAL ETTERVARMEREGULERING:0-10V signal øker i forhold til stigende varmebehov. Signalet kan også brukes til å styrevannbatteri.SETPUNKT ETTERVARME:Pot.meter for regulering av tillufttemperatur. Settes i midtstilling eller koples fra dersomaggregatet har eksternt panel for regulering av tillufttemperatur.(Vi gjør oppmerksom på at ikke alle funksjonene direkte klare på rekkeklemmene. Seel.skjema for hvilke funksjoner som er klargjordt).Tilkopling av diverse styrepanelCDFor tilkopling av flerestyringsbrytere.AA Styrepanel med:- Lampe for feilindikering.- Lamper for lav/høy viftehastighet- Bryter for lampetest- Lamper for vifteforseringstidBB Ukeur:- For programmering av Dag- og Nattdrift.Se egen veiledning for programmering ogfunksjon.C Indikeringspanel med:- Lamper for driftsinformasjonD Kabler med teleplugger maks. 50 m.7
