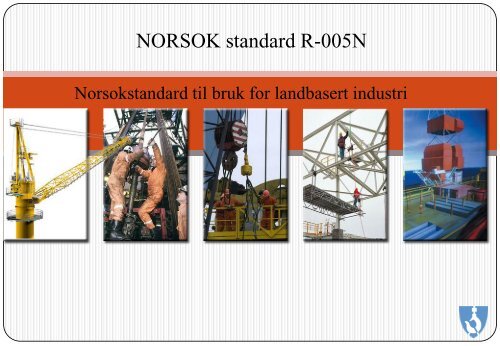

NORSOK standard R-005N

NORSOK standard R-005NNorsokstandard til bruk for landbasert industri

Hvorfor utarbeidelse av Norsok standard R-005‣ Behov for en detaljert standard for løfteoperasjoner, for å få enhetlig styringav løfte og transport operasjoner på petroleumsanlegg på land‣ Dagens regelverk fra Petroleumstilsynet er basert på at bransjen selvoppretter og vedlikeholder standarder for å oppnå sikre løfteoperasjoner‣ Arbeidstilsynets Brukerforskrift ikke detaljert nok, gir åpning for tolkingerog forskjellig praksis‣ Gode erfaringer med innføring av tilsvarende standard (NORSOK R-003)på sokkelanlegg‣ Sikkerhets statistikk viser at skadefrekvens øker i takt med aktivitetsnivåetArbeidsgruppen har bestått avNorsk Hydro, Statoil, Norske Shell, I&E, OTF ogPetroleumstilsynet

Generelt om Standarden‣Standarden må brukes som en helhet – prosedyredel sammenmed normative vedlegg‣Standarden skal bidra til å etablere, vedlikeholde ogvidereutvikle et akseptabelt sikkerhetsnivå for personell, miljøog materielle verdier i planlegging og utførelse avløfteoperasjoner.

Standardens oppbyggingProsedyre‣ Hovedprosedyre for sikker bruk avløfteutstyr‣ Tilleggskrav ved løfting av personell‣ Tilleggskrav for ulike løfteinnretninger– Mobilkran– Tårnkran– Portal-/ svingkran– Traverskran– Lastebilkran– Arbeidsvinsj– Løfte- og stablevogn for gods (truck)– Enkle løfteinnretninger‣ Tilleggskrav for ulike løfteredskap‣ Faste festepunkter og midlertidig oppstillteløfteinnretninger‣ Krav til transport operasjonerVedlegg:A. Roller og ansvarB. Krav til opplæringC. Krav til lokale prosedyrerD. Transport i anleggE. Dokumentasjon og merkingF. HåndsignalerG. VedlikeholdH. Sakkyndig virksomhetI. Bruk av risikokartleggingJ. Eksempler på løfteutstyrK. Menneskelige faktorerL. Samløft5

Kap. 4 Hovedprosedyre for sikker bruk av løfteutstyr‣4.2 Overordnete krav‣4.3 Ledelse‣4.4 Risikovurdering‣4.5 Planlegging‣4.6 Begrensninger‣4.7 Brukssjekk‣4.8 Kommunikasjon‣4.9 Sikker utføring‣4.10 Kontraktøreid utstyr‣4.11 Avslutning og evalueringProsedyren vil gjelde for alle løfteoperasjoner med alle typer løfteutstyr6

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk av løfteutstyr‣ Kapitel 4.2 –Overordnete krav‣Løfteutstyret skal ikke brukes til andre formål ennangitte formål uten aksept fra produsenten ogsakkyndig virksomhet.‣Det er ikke tillatt å betjene løfteutstyr medsikkerhetssystemer utkoblet med mindre det er gitttillatelse til dette i bruksanvisningen.

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk av løfteutstyr‣Kapitel 4.3 – Ledelse‣Den operasjonelt ansvarlige skal lede de samlede aktivitetene medløfteinnretninger innenfor sitt ansvarsområde‣Operatør av løfteinnretning leder den enkelte løfteoperasjonen‣Dersom signalgiver er involvert i løfteoperasjonen, skal vedkommendelede dirigeringen av lasten.8

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk av løfteutstyr‣Kapitel 4.4/vedlegg I – Risikovurdering‣Alt innvolvert personell skal vurdere behovet for ”for-jobb-samtale”,sikker-jobb-analyse eller bruk av andre risikoanalytiske metoder sombeskrevet i vedlegg I‣Dersom operasjonelle forhold eller forutsetningene som er lagt tilgrunn ved risikokartleggingen endres under utførelse avløfteoperasjonen, skal operasjonen stanses og behovet for nyrisikovurdering og iverksettelse av eventuelle korrektivesikkerhetstiltak vurderes.9

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk av løfteutstyr‣Kapitel 4.5 – Planlegging‣Enhver løfteoperasjon skal planlegges for å sikre at den utføres sikkert ogat alle forutsigbare risikoer er tatt i betrakting. Planleggingen skal utføresav personell som har den nødvendige kompetansen.‣Ved gjentatte eller rutinepregede operasjoner er slik planleggingnødvendig bare første gang. Dette forutsetter at utføring av operasjonen ernedfelt i prosedyrer eller dokumentert på annen måte. Det skal utføresperiodiske revisjoner for å påse at ingen kritiske faktorer er endret.10

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk avløfteutstyr‣Kapitel 4.5 – Planleggingen av løfteoperasjonerskal minimum sikre at:Utdrag‣Alt involvert personell kjenner oppdraget, og rollefordeling‣Tilstrekkelig personell er til stede‣Løfteruten er avklart‣Avsperring‣Kommunikasjonsform er avklart,‣Samtidige operasjoner‣Egnethet av løfteutstyr‣Landingsområdet for lasten‣Oppstillingsplass for krane‣Bruk av styreline‣Personell kompetanse‣Arbeidstillatelse for kritiske løfteoperasjoner,11

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk avløfteutstyr‣Kapitel 4.6 – Begrensinger‣Operatør av løfteinnretning skal kartlegge og ta hensyn tilbegrensinger som kan påvirke løfteoperasjonen, herunderløfteutstyrets kapasitet, værforhold, landingsområder, blindsoner, ogandre begrensinger som kan følge løfteruten.‣Generelt skal kranens vindbegrensinger følges‣For utendørs løfting skal ikke vindstyrken i kranens arbeidsområdeoverskride 15 m/s

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk avløfteutstyr‣ Kapitel 4.7 – Brukssjekk‣Bruker av løfteutstyr skal sjekke løfteutstyret og forsikre seg omat det er i sikker stand før og etter bruk.‣Før- og etterbrukssjekken bør innbefatte følgende:‣visuell sjekk av løfteutstyret;‣funksjonsprøving av utstyret i samsvar med produsentensanbefalinger;‣funksjonsprøving av nødstopp anordning‣melding om eventuelle feil og mangler til teknisk ansvarlig.

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk avløfteutstyr4.8 Kommunikasjon• Det skal til enhver tid være tilstrekkelig kommunikasjonmellom alt personell som er involvert I løfteoperasjonen• Dersom det skal benyttes radiokommunikasjonsutstyr,skal dette være tilpasset den aktuelle løfteoperasjonen oganleggets rutiner• Operatør av løfteinnretningen skal også adlydestoppsignal, selv om dette kommer fra andre personer påsamme radiokanal• Ved krandirigering i blindsoner, ved personelltransport ogved andre løfteoperasjoner der kommunikasjon er særligviktig, skal det benyttes bekreftende kommunikasjon.14

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk avløfteutstyr4.9.2 Personellbehov ved kranoperasjoner‣Involverte skal til enhver tid vite hvem som er signalgiver.‣Når det utføres løfteoperasjoner skal det alltid være 2signalgiver/anhuker tilstede på anlegget‣Operatør av løfteinnretning kan vurdere om sikker operasjon kanutføres uten at signalgiver/anhuker er direkte involvert‣Ved løfteoperasjoner skal minst 2 personer være i nærheten for å kunnevarsle ved eventuelle hendelser‣Det skal være minst 2 signalgiver/anhuker involvert ved blindkjøring,trange landingsplasser, bruk av styretau, samløft og monteringsløft‣Synliggjøring av personell15

Utdrag fra kapittel 4.Hovedprosedyre for sikker bruk avløfteutstyr4.10 Kontraktøreid utstyr‣ Selskapet er ansvarlig for å påse at kontraktør som erinvolvert i løfte- og transportoperasjoner, kjenner til ogfølger kravene i denne NORSOK- standarden.‣ Selskapet skal sørge for at det er tilstrekkeligkompetanse i organisasjonen til å kvalitetssikrekontraktørs utstyr, kompetanse og utførelse av løfte- ogtransportoperasjoner.‣ Dokumentasjon for sakkyndig kontroll på utstyr someies av kontraktør, skal være tilfredsstillende tilgjengeligpå brukerstedet, enten i et elektronisk system eller ipapirformat.16

Utdrag fra kapittel 5.Tilleggskrav for løfting av personell‣5.1 Generelt‣Løfteutstyr som brukes til personløfting, skal være designet oggodkjent i samsvar med ”Maskinforskriften”‣Ved planlagte personløft med maskin godkjent for formålet,skal det foreligge generell prosedyre for sikker bruk avløfteutstyret, eller utarbeides SJA for den aktuelleløfteoperasjonen.‣Frem til 1.1.2010 kan andre løfte innretninger benyttes tilpersonløft, dersom det er vurdert som det sikreste alternativet.‣Sakkyndig kontroll skal da være utført innen 1 mnd. før løftetutføres.17

Utdrag fra kapittel 6.Tilleggskrav for ulike løfteinnretninger‣6.1 Mobil kran‣Ved forflytning skal mobilkran være korrekt sammelagt og sikret, sekap.9‣Flyttbare løfteinnretninger skal ikke plasseres på kulvert, kumlokk ellerustabile masser‣Støttelabber skal være plassert på underlagsputer tilpasset underlagetsbæreevne og løfteoperasjon‣Mobilkraner etter 2004 skal være i henhold til NS-EN 13000.‣Alle mobilkraner skal ha lyd og lys signal ved overlast

Utdrag fra kapittel 6.Tilleggskrav for ulike løfteinnretninger‣6.2 Tårnkran‣Før plassering av tårnkran nær eller i prosessanlegg i drift, skal det utføresrisikoanalyse med hensyn til montering, bruk og demontering.‣Før montering og demontering skal det foreligge arbeidsbeskrivelse foraktuell operasjon.‣Fundamentering og oppstilling skal utføres etter produsentens anvisningerog sertifikat skal utstedes av sakkyndig virksomhet.‣Tårnkraner skal ved vindbegrensing og når de ikke er i bruk, hasvingfunksjonen i ”free wheel”.

Kap. 7 Tilleggskrav for ulikeløfteredskap

7.1 GenereltBruk og daglig sjekk av løfteredskap skal være i samsvar med produsentensbruksanvisning og krav i denne NORSOK-standarden.I tillegg kan relevante deler av anerkjent læremateriell som benyttes avsertifisert opplæringsvirksomhet, legges til grunn.

7.2 Oppbevaring av løst løfteutstyrAlle anlegg skal ha egne områder derløst løfteutstyr som ikke er i bruk,skal oppbevares.Løst løfteutstyr skal beskyttes mot værog andre skadelige påvirkningerunder lagring.

Det bør holdes en løpende fortegnelse over utlevering og mottakav løfteutstyr som benyttes i forbindelse med oppstilling avmidlertidige løfteinnretninger som beskrevet i denneNORSOK-standarden.Før og etter bruk skal bruker inspisere løst løfteutstyr med hensyntil korrekt merking, mulig overbelastning, slitasje eller skader.Bruker er ansvarlig for å bringe løst løfteutstyr tilbake tiloppbevaringssted etter bruk.

Defekt og skadet løst løfteutstyrskal merkes og samles på enbestemt plass.Samlingsplassen for defekt ogskadet utstyr skal være tydeligmerket.

7.3 StropperDersom det benyttes flere stropper eller sling isamme løkke eller krok, skal disse ikke liggeoppå hverandre.

7.3 StropperDersom stropper, kjettinger ellerskrev benyttes, skal antall parter,vinkelen og andre faktorer somendrer stroppens kapasitet, tas ibetraktning.

Stroppen snares "to ganger rundt" løfteobjektet dersom mulig. Stroppen skalstrammes/påføres kraft med forsiktighet.

Roller og ansvarVedlegg:A. Roller og ansvarB. Krav til opplæringC. Krav til lokale prosedyrerD. Transport i anleggE. Dokumentasjon og merkingF. HåndsignalerG. VedlikeholdH. Sakkyndig virksomhetI. Bruk av risikokartleggingJ. Eksempler på løfteutstyrK. Menneskelige faktorerL. Samløft

Roller og ansvar‣Det skal utnevnes personell for å ivareta de rollene som erbeskrevet nedenfor. Utnevnelsen av de ansvarlige personenefritar ikke leder for anlegget, eieren av løfteutstyret eller detansvarlige selskapet, for det juridiske ansvaret.‣Rollene kan ivaretas av personell som også har andre plikter,og personellet trenger ikke være ansatt i det ansvarligeselskapet.

Roller og ansvar‣. De ansvarlige personene skal ha tilstrekkelig opplæring ogerfaring i tråd med krav i vedlegg B om opplæring

Roller og ansvar‣Selskapet‣Leder for anlegget‣Teknisk ansvarlig‣Operasjonelt ansvarlig‣Operatør‣Signalmann og anhuker‣Fadder‣Rigger

Operasjonelt ansvarlig skal:• - påse at løfte- og transportoperasjonene blir utført med tilstrekkelig og kvalifisertpersonell,• - ved behov, sørge for at det blir utpekt en annen person enn operatøren av løfteogtransportinnretningen til å lede operasjonen,• - sikre helhetlig planlegging og utførelse av løfte- og transportoperasjoner i ulikeområder og vurdere sikkerheten i forbindelse med samtidige operasjoner ogsamløft,• - utøve overordnet ledelse av løfte- og transportoperasjonene,• - sørge for tilstrekkelig informasjonsutveksling mellom skift,• - sørge for at denne NORSOK-standardens krav til oppbevaring av løst utstyr bliroppfylt,• - vurdere om en løfteinnretning kan klassifiseres som ”enkel løfteinnretning”,• - oppnevne faddere, og sørge for godkjenning av disse.

Operasjonelt ansvarlig skal:

Utdrag fra vedlegg BKrav til opplæringTabell B1 Kompetansekrav for roller‣ Leder for anlegget‣ Teknisk ansvarlig‣ Operasjonelt ansvarlig‣ Operatør av løfteinnretning (tabell B2)‣ Fadder‣ Sensor‣ Signalgiver (tabell B2)‣ Anhuker (tabell B2)‣ Rigger‣ Vedlikeholdspersonell‣ Sakkyndig Virksomhet38

Utdrag fra vedlegg BKrav til opplæringTabell B2 Opplæringsplaner – Operatør avarbeidsutstyr‣ Fagplaner,‣ Opplæringsmoduler,‣ Krav til løfteinnretningsspesifikk opplæring‣ Sertifisert sikkerhetsopplæring/dokumentertopplæringFagplanene er tilgjengelig på NORSOK side forNORSOK R-005For hovedkraner (Mobil-, Tårn- og portal/svingkrane) innføres det fra 01.01.2012 krav omfagbrev som kranfagsarbeider

Utdrag fra vedlegg CKrav til lokale prosedyrerHvert anlegg skal utarbeide ett lokalt tillegg til denneNORSOK-standarden som beskriver lokale krav og prosedyrer isamsvar med dette vedlegget. Tillegget skal minimuminneholde:• hvilke løfteinnretninger på anlegget som er klassifisert som enkle, se 6.8.• kompetansekrav for operatør av spesielle løfteinnretninger som ikke erbeskrevet i tabell B.2,• hvem som innehar roller som operasjonelt ansvarlig og teknisk ansvarligfor løfteutstyr (knyttet til stilling),• henvisning til dokumentasjon over anlegget som viser lastbegrensinger påveisystem, kaier, undergrunnssystem og godkjente oppstillingsplasser forløfteinnretninger og transportutstyr.Videre kan det lokale tillegget inneholde diverse andre beskrivelser

Utdrag fra vedlegg EDokumentasjon og merkingE1. Krav til brukerdokumentasjon• Alt løfteutstyr som er produsert etter 1.1.1995, skal følges av ensamsvarserklæring og skal være CE-merket i samsvar med ”Forskrift ommaskiner”.• Alt løfteutstyr skal følges av en bruksanvisning i samsvar med krav i ”Forskriftom maskiner” og sertifikat(er) fra sakkyndig virksomhet.• En bruksanvisning for hver løfteinnretning skal være tilgjengelig på anlegget.E2. Kontrollbok• Krav om tilgjengelig kontrollbok/kontrollkort eller elektronisk systemE3. Merking og skilting• Løfteutstyr skal være merket i samsvar med ”Forskrift om maskiner og aktuellstandard for den enkelte løftinnretningen eller løfteredskapet.

Utdrag fra vedlegg GVedlikehold• Vedlikeholdet skal være i samsvar med produsentens instrukser.• Vedlikeholdsprogrammet skal fokusere på å forebygge feil vedkomponenter som ved feiling gir høy risiko for farlige situasjoner.• Vedlikeholdet skal kunne dokumenteres.• Før vedlikehold på løfteinnretninger skal manøverposisjon merkes ogom mulig låses.• Før løfteinnretningen settes i drift skal den ansvarlige forvedlikeholdsaktiviteten sørge for at det blir utført prøving i samsvarmed produsentens bruksanvisning og at alle sikkerhetssystemer blir satt inormal driftstilstand.

Utdrag fra vedlegg HSakkyndig virksomhet• Sakkyndig virksomhet skal verifisere arbeidsutstyrets tekniske sikkerhetog derved fungere som en ekstra sikkerhetsbarriere.• Selskapet skal kvalitetssikre organisering og gjennomføring av densakkyndige virksomheten som selskapet benytter.• Sakkyndig virksomhet skal være organisert og sertifisert i samsvar medkrav i ”Forskrift om bruk av arbeidsutstyr” og krav utgitt av”Samordningsrådet for kran, truck og masseforflytningsmaskiner”.• I forbindelse med sakkyndig kontroll kan kompetent personell tilknyttetsakkyndig virksomhet funksjonsprøve en løfteinnretning uten å innehakompetansebevis for føring av denne.• Selskapet skal beskrive hvordan en ivaretar krav til sakkyndigvirksomhet. Beskrivelsen skal minst omfatte : • ansvar og roller, •organisering, • eventuell bruk av ekstern sakkyndig virksomhet, •uavhengighet.
