<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />

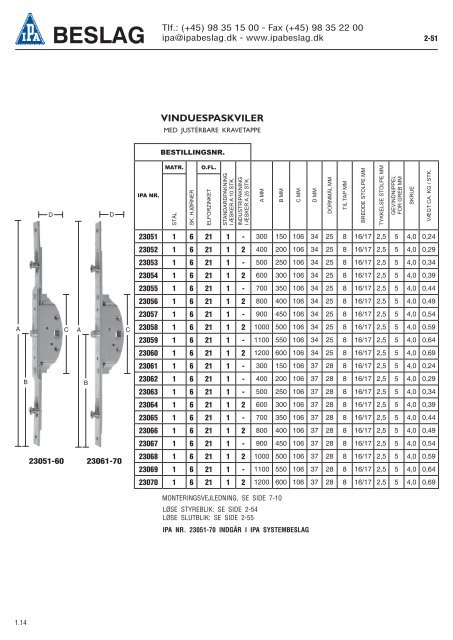

2-51<br />
VINDUESPASKVILER<br />
MED JUSTÉRBARE KRAVETAPPE<br />
BESTILLINGSNR.<br />
D<br />
D<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
INDUSTRIPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
GEVINDNIPPEL<br />
FOR GREB MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23051 1 6 21 1 - 300 150 106 34 25 8 16/17 2,5 5 4,0 0,24<br />
23052 1 6 21 1 2 400 200 106 34 25 8 16/17 2,5 5 4,0 0,29<br />
23053 1 6 21 1 - 500 250 106 34 25 8 16/17 2,5 5 4,0 0,34<br />
23054 1 6 21 1 2 600 300 106 34 25 8 16/17 2,5 5 4,0 0,39<br />
23055 1 6 21 1 - 700 350 106 34 25 8 16/17 2,5 5 4,0 0,44<br />
23056 1 6 21 1 2 800 400 106 34 25 8 16/17 2,5 5 4,0 0,49<br />
23057 1 6 21 1 - 900 450 106 34 25 8 16/17 2,5 5 4,0 0,54<br />
A<br />
C<br />
A<br />
C<br />
23058 1 6 21 1 2 1000 500 106 34 25 8 16/17 2,5 5 4,0 0,59<br />
23059 1 6 21 1 - 1100 550 106 34 25 8 16/17 2,5 5 4,0 0,64<br />
23060 1 6 21 1 2 1200 600 106 34 25 8 16/17 2,5 5 4,0 0,69<br />
23061 1 6 21 1 - 300 150 106 37 28 8 16/17 2,5 5 4,0 0,24<br />
B<br />
B<br />
23062 1 6 21 1 - 400 200 106 37 28 8 16/17 2,5 5 4,0 0,29<br />
23063 1 6 21 1 - 500 250 106 37 28 8 16/17 2,5 5 4,0 0,34<br />
23064 1 6 21 1 2 600 300 106 37 28 8 16/17 2,5 5 4,0 0,39<br />
23065 1 6 21 1 - 700 350 106 37 28 8 16/17 2,5 5 4,0 0,44<br />
23066 1 6 21 1 2 800 400 106 37 28 8 16/17 2,5 5 4,0 0,49<br />
23067 1 6 21 1 - 900 450 106 37 28 8 16/17 2,5 5 4,0 0,54<br />
23051-60<br />
23061-70<br />
23068 1 6 21 1 2 1000 500 106 37 28 8 16/17 2,5 5 4,0 0,59<br />
23069 1 6 21 1 - 1100 550 106 37 28 8 16/17 2,5 5 4,0 0,64<br />
23070 1 6 21 1 2 1200 600 106 37 28 8 16/17 2,5 5 4,0 0,69<br />
MONTERINGSVEJLEDNING, SE SIDE 7-10<br />
LØSE STYREBLIK: SE SIDE 2-54<br />
LØSE SLUTBLIK: SE SIDE 2-55<br />
IPA NR. 23051-70 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-52<br />
KRAVETAPSPASKVILER<br />
MED JUSTÉRBARE KRAVETAPPE OG UDEN STYRETAP<br />
BESTILLINGSNR.<br />
C<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
INDUSTRIPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
63051 1 0 21 2 300 150 66 34 25 8 16 2,5 4,0 0,20<br />
63052 1 0 21 2 400 200 66 34 25 8 16 2,5 4,0 0,24<br />
63054 1 0 21 2 600 300 66 34 25 8 16 2,5 4,0 0,34<br />
63056 1 0 21 2 800 400 66 34 25 8 16 2,5 4,0 0,44<br />
B<br />
63058 1 0 21 2 1000 500 66 34 25 8 16 2,5 4,0 0,54<br />
63060 1 0 21 2 1200 600 66 34 25 8 16 2,5 4,0 0,64<br />
MONTERINGSVEJLEDNING, SE SIDE 7-99<br />
IPA NR. 63051-60 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
D<br />
63051-60<br />
STYRETAP<br />
BESTILLINGSNR.<br />
A<br />
B<br />
63081<br />
IPA NR.<br />
MATR.<br />
PLAST<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
GRAFIT<br />
INDUSTRIPAKNING<br />
I ÆSKER A 100 STK.<br />
A MM<br />
B MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
63081 9 0 57 2 8 8,3 4,0 0,05<br />
ANVENDES I FORBINDELSE MED KRAVETAPS-<br />
PASKVILER UDEN STYRETAP IPA NR. 63051-60<br />
MONTERINGSVEJLEDNING, SE SIDE 7-99<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-53<br />
KOLVEPASKVILER<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 5 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
GEVINDNIPPEL<br />
FOR GREB MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
A<br />
23121 1 6 21 1 550 150 63 35 25 8 16/17 2 5 3,0 0,38<br />
23122 1 6 21 1 850 150 63 35 25 8 16/17 2 5 3,0 0,55<br />
23123 1 6 21 1 1050 150 63 35 25 8 16/17 2 5 3,0 0,65<br />
23124 1 6 21 1 1350 150 63 35 25 8 16/17 2 5 3,0 0,83<br />
MONTERINGSVEJLEDNING, SE SIDE 7-67<br />
LØSE SLUTBLIK: SE SIDE 2-64<br />
DÆKSKINNER: SE SIDE 2-67<br />
IPA NR. 23121-24 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
C<br />
B<br />
KOLVEPASKVILER<br />
D<br />
BESTILLINGSNR.<br />
23121-24<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
B<br />
C<br />
23131 1 6 21 1 720 250 66 37 28 8 16 2,5 4,0 0,35<br />
23132 1 6 21 1 920 250 66 37 28 8 16 2,5 4,0 0,45<br />
23133 1 6 21 1 1120 250 66 37 28 8 16 2,5 4,0 0,55<br />
23134 1 6 21 1 1320 250 66 37 28 8 16 2,5 4,0 0,65<br />
MONTERINGSVEJLEDNING, SE SIDE 7-29<br />
LØSE SLUTBLIK: SE SIDE 2-64<br />
DÆKSKINNER: SE SIDE 2-67<br />
IPA NR. 23131-34 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
D<br />
1.14<br />
23131-34
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-54<br />
KOLVEPASKVILER<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 5 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
GEVINDNIPPEL<br />
FOR GREB MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23141 1 6 21 1 500 250 63 35 25 8 17 2 5 3,0 0,30<br />
C<br />
A<br />
23142 1 6 21 1 500 250 63 38 28 8 17 2 5 3,0 030<br />
23143 1 6 21 1 800 400 63 35 25 8 17 2 5 3,0 0,50<br />
23144 1 6 21 1 800 400 63 38 28 8 17 2 5 3,0 0,50<br />
23145 1 6 21 1 1000 500 63 35 25 8 17 2 5 3,0 0,60<br />
23146 1 6 21 1 1000 500 63 38 28 8 17 2 5 3,0 0,60<br />
23147 1 6 21 1 1300 650 63 35 25 8 17 2 5 3,0 0,80<br />
B<br />
23148 1 6 21 1 1300 650 63 38 28 8 17 2 6 3,0 0,80<br />
MONTERINGSVEJLEDNING, SE SIDE 7-39<br />
LØSE SLUTBLIK: SE SIDE 2-64<br />
DÆKSKINNER: SE SIDE 2-67<br />
IPA NR. 23141-48 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
D<br />
23141-48<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-55<br />
RULLEPASKVILER<br />
D<br />
D<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
GEVINDNIPPEL<br />
FOR GREB MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23151 1 6 21 1 300 150 106 34 25 8 16/17 2,5 5 4,0 0,24<br />
23152 1 6 21 1 400 200 106 34 25 8 16/17 2,5 5 4,0 0,29<br />
23153 1 6 21 1 500 250 106 34 25 8 16/17 2,5 5 4,0 0,34<br />
A<br />
C<br />
A<br />
C<br />
23154 1 6 21 1 600 300 106 34 25 8 16/17 2,5 5 4,0 0,39<br />
23156 1 6 21 1 800 400 106 34 25 8 16/17 2,5 5 4,0 0,49<br />
23158 1 6 21 1 1000 500 106 34 25 8 16/17 2,5 5 4,0 0,59<br />
B<br />
B<br />
23160 1 6 21 1 1200 600 106 34 25 8 16/17 2,5 5 4,0 0,69<br />
23161 1 6 21 1 300 150 106 37 28 8 16/17 2,5 5 4,0 0,24<br />
23162 1 6 21 1 400 200 106 37 28 8 16/17 2,5 5 4,0 0,29<br />
23163 1 6 21 1 500 250 106 37 28 8 16/17 2,5 5 4,0 0,34<br />
23164 1 6 21 1 600 300 106 37 28 8 16/17 2,5 5 4,0 0,39<br />
23166 1 6 21 1 800 400 106 37 28 8 16/17 2,5 5 4,0 0,49<br />
23151-60<br />
23161-70<br />
23168 1 6 21 1 1000 500 106 37 28 8 16/17 2,5 5 4,0 0,59<br />
23170 1 6 21 1 1200 600 106 37 28 8 16/17 2,5 5 4,0 0,69<br />
MONTERINGSVEJLEDNING, SE SIDE 7-53<br />
LØSE SLUTBLIK: SE SIDE 2-55<br />
IPA NR. 23151-70 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
STYREBLIK<br />
TIL RULLEPASKVILER OG VINDUESPASKVILER<br />
B<br />
23180-82<br />
C<br />
A<br />
IPA NR.<br />
BESTILLINGSNR.<br />
MATR.<br />
PLAST<br />
UDEN SPECIFIKATION<br />
BRUN<br />
O.FL.<br />
HVID<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
INDUSTRIPAKNING<br />
I ÆSKER A 100 STK.<br />
23180<br />
9 0 - 56 1 -<br />
9 0 52 56 - 2<br />
38 30 8 4,0 0,005<br />
23181<br />
9 0 - 56 1 -<br />
9 0 52 56 - 2<br />
38 30 11 4,0 0,006<br />
23182 9 0 - 56 1 - 38 30 13 4,0 0,008<br />
A MM<br />
B MM<br />
IPA NR. 23180-82 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
C MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-56<br />
C<br />
D<br />
D<br />
C<br />
SLUTBLIK<br />
TIL RULLEPASKVILER<br />
A<br />
BESTILLINGSNR.<br />
C<br />
B<br />
23183<br />
D<br />
C<br />
B<br />
23185<br />
D<br />
A<br />
IPA NR.<br />
MATR.<br />
METALLEGERING<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
23183 1 0 21 1 43 18 11 12 4,0 0,016<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23184 1 0 21 1 39 19 6,5 8,5 4,0 0,022<br />
23185 1 0 21 1 25 35 10 12 4,0 0,015<br />
23186 1 0 21 1 39 19 8,5 10,5 4,0 0,022<br />
A<br />
A<br />
23187 1 0 21 1 39 20 8 8 4,0 0,022<br />
IPA NR. 23183-86 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
B<br />
B<br />
23184 & 23186<br />
23187<br />
A<br />
C<br />
B<br />
D<br />
SLUTBLIK<br />
TIL VINDUESPASKVILER MED KRAVETAPPE<br />
C<br />
23190<br />
MØNSTERBESKYTTET<br />
A<br />
B<br />
D<br />
IPA NR.<br />
BESTILLINGSNR.<br />
MATR.<br />
RUSTFRI<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
UBEHANDLET<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
INDUSTRIPAKNING<br />
I ÆSKER A 100 STK.<br />
23190 8 0 86 1 2 32,5 40 7 8 4,0 0,024<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23191<br />
23191 8 0 86 - 2 31,5 40 7 10 4,0 0,024<br />
23192 8 0 86 1 2 44 40 7 8 4,0 0,026<br />
A<br />
B<br />
IPA NR. 23190-92 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
C<br />
D<br />
1.14<br />
23192
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-57<br />
36,5<br />
VINDUESPASKVILER<br />
BESTILLINGSNR.<br />
A<br />
43<br />
120<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
INDUSTRIPAKNING<br />
I ÆSKER A 30 STK.<br />
A MM<br />
TYKKELSE KASSE MM<br />
MATERIALE RIGLE MM<br />
TAP MM<br />
GEVINDHULLER MM<br />
VÆGT CA. KG / STK.<br />
23207 1 0 21 1 2 1300 13 10 X 4 8 5 0,56<br />
23209 1 0 21 1 2 1500 13 10 X 4 8 5 0,62<br />
21,5<br />
MONTERINGSVEJLEDNING, SE SIDE 7-71<br />
23207-09 LEVERES MED 2 STK. FØRINGER<br />
2 STK. SLUTBLIK 23222<br />
INDUSTRIPAKNING LEVERES UDEN FØRINGER OG SLUTBLIK<br />
VIST MODSAT<br />
GREBSIDE<br />
23207-09<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-58<br />
VINDUESPASKVILER<br />
BESTILLINGSNR.<br />
A<br />
28<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
INDUSTRIPAKNING<br />
I ÆSKER A 50 STK.<br />
23211 1 0 21 1 2 1300 10 X 4 8 0,51<br />
23213 1 0 21 1 2 1500 10 X 4 8 0,57<br />
A MM<br />
MATERIALE RIGLE MM<br />
TAP MM<br />
VÆGT CA. KG / STK.<br />
23211-13<br />
VIST MODSAT<br />
GREBSIDE<br />
MONTERINGSVEJLEDNING, SE SIDE 7-68<br />
23211-13 LEVERES MED 2 STK. FØRINGER<br />
2 STK. SLUTBLIK 23222<br />
2 STK. BØSNINGER<br />
INDUSTRIPAKNING LEVERES UDEN FØRINGER<br />
OG SLUTBLIK<br />
VINDUESPASKVILER<br />
BESTILLINGSNR.<br />
A 120<br />
36,5<br />
43<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
TYKKELSE KASSE MM<br />
MATERIALE RIGLE MM<br />
TAP MM<br />
GEVINDHULLER MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
21,5<br />
23217 1 0 21 1 1500 13 10 X 4 8 5 3,5 0,62<br />
23219 1 0 21 1 1800 13 10 X 4 8 5 3,5 0,71<br />
MONTERINGSVEJLEDNING, SE SIDE 7-71<br />
23217-19 LEVERES MED 2 STK. FØRINGER<br />
2 STK. SLUTBLIK 23226<br />
1 STK. SLUTBLIK<br />
23217-19<br />
VIST MODSAT<br />
GREBSIDE<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
STYRE- OG SLUTBLIK<br />
TIL VINDUESPASKVIL<br />
2-59<br />
B<br />
B<br />
BESTILLINGSNR.<br />
A<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 50 STK.<br />
A MM<br />
B MM<br />
TYKKELSE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23220 1 0 21 1 85 17 3 4,0 0,03<br />
23221 1 0 21 1 85 17 3 4,0 0,03<br />
23220 23221<br />
23222 1 0 21 1 47 40 2 3,5 0,03<br />
IPA NR. 23220-22 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
SLUTBLIK<br />
TIL VINDUESPASKVIL<br />
A<br />
C<br />
BESTILLINGSNR.<br />
23222<br />
B<br />
B<br />
IPA NR.<br />
MATR.<br />
PLAST<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
HVID<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
A MM<br />
B MM<br />
C MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23223<br />
C<br />
A<br />
23223 9 0 56 1 47 26,5 16 4,0 0,008<br />
23225 9 0 56 1 28 - 14 - 0,006<br />
23226 9 0 56 1 31 - 15 - 0,007<br />
23223: TIL VINDUESPASKVILER, DER ANVENDES<br />
SAMMEN MED VENDBARE VINDUES<strong>BESLAG</strong><br />
21244-64<br />
23225 : MONTERES I ET Ø 25 MM HUL<br />
23226 : MONTERES I ET Ø 28 MM HUL<br />
STYREKLODS<br />
BESTILLINGSNR.<br />
A<br />
B<br />
A<br />
23225-26<br />
C<br />
IPA NR.<br />
MATR.<br />
PLAST<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
HVID<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
23230 9 0 56 1 29 25 12 4,0 0,004<br />
A MM<br />
B MM<br />
C MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23231 9 0 56 1 29 25 13,3 4,0 0,004<br />
23230-31 23230-31: MONTERES I 12 MM SPOR<br />
IPA NR. 23230-31 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-60<br />
GREB<br />
TIL VINDUESPASKVIL<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
PLAST<br />
VENSTRE<br />
HØJRE<br />
MATFORCROMET<br />
O.FL.<br />
FORCROMET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
TAP MM<br />
HULAFSTAND MM<br />
TAPLÆNGDE MM<br />
HULLER FOR LINSEH.<br />
MASKINSKRUER MM<br />
VÆGT CA. KG / STK.<br />
23228-34<br />
HØJRE<br />
23228 0 7 8 80 - 1 8 42 43 5 0,15<br />
23229 0 7 8 - 81 1 8 42 43 5 0,15<br />
23233 0 7 8 80 - 1 7 42 43 5 0,15<br />
23234 0 7 8 - 81 1 7 42 43 5 0,15<br />
BØRNESPÆRRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
MATFORCROMET<br />
O.FL.<br />
FORCROMET<br />
STANDARDPAKNING<br />
I ÆSKER A 5 STK.<br />
HUL MM<br />
23238 1 0 80 81 1 8 X 8<br />
23238<br />
TIL GREB 23228-29+33-34<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-61<br />
C C C<br />
PASKVILER<br />
BESTILLINGSNR.<br />
A<br />
A<br />
A<br />
B<br />
MATR.<br />
IPA NR.<br />
STÅL<br />
LIGE<br />
VENSTRE<br />
HØJRE<br />
O.FL.<br />
FOSF. BRUN<br />
FOSF. HVID<br />
LØSE<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE STANG MM<br />
VÆGT CA. KG / STK.<br />
23241 1 0 - - 12 16 3 2250 96 33 9 1,9<br />
B<br />
B<br />
23243 1 0 - - 12 - 3 3250 96 33 9 2,6<br />
23244 1 0 - - - 16 3 3250 96 33 9 2,5<br />
23245 1 - 7 8 12 - 3 2250 96 33 9 1,9<br />
23241-43+45 LEVERES MED 4 STK. FØRINGER 23251<br />
2 STK. VINKELSLUTBLIK 23253<br />
23244 LEVERES MED 4 STK. FØRINGER 23251<br />
2 STK. SLUTBLIK 23254<br />
MONTERINGSVEJLEDNING, SE SIDE 7-79<br />
23241-43 23245<br />
VENSTRE<br />
23244<br />
B<br />
C<br />
B<br />
FØRINGER OG SLUTBLIK<br />
TIL PASKVIL<br />
A<br />
A<br />
BESTILLINGSNR.<br />
23251 23253<br />
B<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
FOSF. BRUN<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE MM<br />
SKRUE<br />
HUL MM<br />
VÆGT CA. KG / 100 STK.<br />
A<br />
B<br />
A<br />
C<br />
23251 1 0 12 1 61 30 - 1,5 - 4 2,5<br />
23253 1 0 12 1 45 23 15 1,5 3,5 - 1,0<br />
23254 1 0 12 1 45 19 - 2 3,5 - 1,0<br />
23256<br />
23256 1 0 12 1 47 12 15 2 - 4 1,0<br />
23254<br />
1.14
<strong>BESLAG</strong><br />
C<br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
PASKVILER<br />
2-62<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
FOSF. BRUN<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 2 STK.<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE STANG MM<br />
GREB<br />
VÆGT CA. KG / STK.<br />
A<br />
B<br />
23261 1 0 12 - 1 2500 175 40 13 MESSING 4,1<br />
23263 1 0 12 - 1 3750 175 40 13 MESSING 5,6<br />
23265 1 0 - 21 1 2500 175 40 13 JERN 4,3<br />
23267 1 0 - 21 1 3750 175 40 13 JERN 5,8<br />
23261-67 LEVERES MED 4 STK. FØRINGER 23271<br />
2 STK. VINKELSLUTBLIK 23273<br />
2 STK. SLUTBLIK 23274<br />
MONTERINGSVEJLEDNING, SE SIDE 7-79<br />
23261-67<br />
FØRINGER OG SLUTBLIK<br />
TIL PASKVIL<br />
C<br />
B<br />
BESTILLINGSNR.<br />
A<br />
B<br />
C<br />
23271 23273<br />
B<br />
B<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
23271 1 0 21 1 50 16 14 2,5 - 5,5 2,7<br />
23273 1 0 21 1 57 32 14 1,5 3,5 - 1,9<br />
23274 1 0 21 1 57 38 - 1,5 3,5 - 2,3<br />
23275 1 0 21 1 62 32 - 3 3,5 - 3,5<br />
B MM<br />
C MM<br />
TYKKELSE MM<br />
SKRUE<br />
SKRUEHUL MM<br />
VÆGT CA. KG / 100 STK.<br />
A<br />
A<br />
LØSE STÆNGER<br />
TIL PASKVIL<br />
23274 23275<br />
BESTILLINGSNR.<br />
1.14<br />
A<br />
23278-79<br />
MATR.<br />
IPA NR.<br />
STÅL<br />
O.FL.<br />
UDEN SPECIFIKATION<br />
VARMFORZINKET<br />
LØSE<br />
A MM<br />
TYKKELSE MM<br />
VÆGT CA. KG / STK.<br />
23278 1 0 87 3 1250 13 1,5<br />
23279 1 0 87 3 2500 13 3,0
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-63<br />
E<br />
KOLVEPASKVILER<br />
BESTILLINGSNR.<br />
C<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 5 STK.<br />
A MM<br />
B MM<br />
C MM<br />
23285 1 6 21 1 2110 1050 63 50 660 40 8 17 2 5 3,0 1,20<br />
23286 1 6 21 1 2110 1050 63 50 450 40 8 17 2 5 3,0 1,20<br />
23291 1 6 21 1 2110 1050 63 50 760 40 8 22 2 5 3,0 1,50<br />
D MM<br />
E MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
GEVINDNIPPEL<br />
FOR GREB MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
B<br />
23285-86: MONTERINGSVEJLEDNING, SE SIDE 7-42<br />
23291: MONTERINGSVEJLEDNING, SE SIDE 7-27<br />
LØSE SLUTBLIK: SE SIDE 2-63<br />
DÆKSKINNER: SE SIDE 2-66<br />
IPA NR. 23285-86 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
D<br />
23285-91<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-64<br />
SLUTBLIK<br />
TIL KOLVEPASKVILER<br />
BESTILLINGSNR.<br />
B<br />
A<br />
B<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE MM<br />
SKRUE<br />
VÆGT CA. KG / 100 STK.<br />
C<br />
23246+58 23247-50<br />
23448-50<br />
B<br />
A<br />
C<br />
B<br />
A<br />
23246 1 0 21 1 70 22 11 1,5 3,5 2,0<br />
23247 1 0 21 1 70 22 19,5 1,5 3,5 2,0<br />
23248 1 0 21 1 79,5 17 21 1,5 3,5 2,0<br />
23249 1 0 21 1 78,5 12 23 1,5 3,5 2,0<br />
23250 1 0 21 1 78,5 12 24 1,5 3,5 2,0<br />
23252 1 0 21 1 78,5 12 24 1,5 3,5 2,0<br />
23258 1 0 21 1 65 22 11 1,5 3,5 2,0<br />
23259 1 0 21 1 50 47 - 1,5 3,5 2,0<br />
23260 1 0 21 1 79,5 17 21 1,5 3,5 2,0<br />
23448 1 0 21 1 79,5 17 21 1,5 3,5 2,0<br />
23450 1 0 21 1 78,5 12 24 1,5 3,5 2,0<br />
23452 1 0 21 1 78,5 12 24 1,5 3,5 2,0<br />
23460 1 0 21 1 79,5 17 21 1,5 3,5 2,0<br />
C<br />
23252+60<br />
23452-60<br />
23259<br />
IPA NR. 23248-52 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
IPA NR. 23259-60 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
IPA NR. 23448-60 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
SLUTBLIK<br />
KOLVEPASKVILER<br />
B<br />
BESTILLINGSNR.<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
TYKKELSE MM<br />
SKRUE<br />
VÆGT CA. KG / 100 STK.<br />
23257<br />
23257 1 0 21 1 48 22 1,5 3,0 0,9<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-65<br />
B<br />
C<br />
A<br />
23301<br />
B<br />
B<br />
KANTRIGLER<br />
BESTILLINGSNR.<br />
A<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
Ø. HJØRNER<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE MM<br />
RIGLE MM<br />
FREMSPRING RIGLE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23301 1 - 6 21 1 51,5 12 32 1,5 8,5 X 5 17 3,5 0,05<br />
23303 1 - 6 21 1 100 17 - 6 13 X 3 17 3,0 0,06<br />
23305 1 5 - 21 1 130 17 - 2 10 X 4 17 3,0 0,08<br />
23308 1 5 - 21 1 128 17 - 5,5 8,5 X 2,5 15 3,5 0,03<br />
23309 1 5 - 21 1 128 17 - 5,5 8,5 X 2,5 20 3,5 0,03<br />
IPA NR. 23301-09 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
23305<br />
23303<br />
B<br />
A<br />
1.14<br />
23308-09
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-66<br />
C<br />
KANTRIGLER<br />
BESTILLINGSNR.<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
Ø. HJØRNER<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE MM<br />
RIGLE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23311 1 5 6 21 1 105 19 40 2 8 4,0 0,07<br />
23313 1 5 - 21 1 160 25 70 3 9,5 4,0 0,20<br />
23311 LEVERES MED SLUTBLIK 23351<br />
23313 LEVERES MED SLUTBLIK 23235<br />
23311-13<br />
B<br />
PASKVILKANTRIGLER<br />
C<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
MESSING<br />
Ø. HJØRNER<br />
FOSF. BRUN<br />
O.FL.<br />
ELFORZINKET<br />
MATSLEBET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE MM<br />
RIGLE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
A<br />
23321<br />
1 - 5 12 21 - 1<br />
- 6 5 - - 84 1<br />
160 25 70 3 8 4,0 0,22<br />
23323<br />
1 - 5 - 21 - 1<br />
- 6 5 - - 84 1<br />
300 25 70 3 8 4,0 0,35<br />
23321-23 LEVERES MED SLUTBLIK 23235<br />
23321-23<br />
B<br />
SLUTBLIK<br />
TIL KANTRIGLER<br />
BESTILLINGSNR.<br />
B<br />
A<br />
B<br />
A<br />
A<br />
B<br />
IPA NR.<br />
MATR.<br />
PLAST<br />
STÅL<br />
MESSING<br />
UDEN SPECIFIKATION<br />
Ø. HJØRNER<br />
SK. HJØRNER<br />
ELFORZINKET<br />
O.FL.<br />
HVID<br />
UBEHANDLET<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
TYKKELSE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23235<br />
- 1 - - 5 - 21 - - - 1<br />
- - 6 - 5 - - - 86 - 1<br />
65 25 1,5 4,0 1,5<br />
23235<br />
23351<br />
23340<br />
23340 9 - - 0 - - - 56 - 1 - 28 14 - - 0,6<br />
23351 - 1 - - 5 6 21 - - - 1 32 18,5 1,5 3,0 0,4<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-67<br />
B<br />
DÆKSKINNER<br />
TIL PASKVIL<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
VARMFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
MATERIALE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
A<br />
23501 1 0 87 1 800 17 1,5 3,0 0,17<br />
23503 1 0 87 1 1300 17 1,5 3,0 0,28<br />
23505 1 0 87 1 1500 17 1,5 3,0 0,32<br />
IPA NR. 23501-05 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
STYREBLIK<br />
TIL PASKVILRIGLE<br />
BESTILLINGSNR.<br />
23501-05<br />
B<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
A MM<br />
B MM<br />
MATERIALE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
A<br />
23521 1 0 21 1 35 17 1,5 3,0 0,01<br />
IPA NR. 23521 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
23521<br />
VINKELJERN<br />
BESTILLINGSNR.<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
A MM<br />
B MM<br />
MATERIALE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
B<br />
23531 1 0 21 1 100 60 17 X 3 4,0 0,06<br />
23531<br />
IPA NR. 23531 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-68<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23461 1 6 21 1 1230 270 1000 1050 40 8 16 2,5 4,0 0,7<br />
MONTERINGSVEJLEDNING, SE SIDE 7-85<br />
IPA NR. 23461 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
C<br />
D<br />
A<br />
A<br />
B<br />
BESTILLINGSNR.<br />
MATR.<br />
IPA NR.<br />
STÅL<br />
O.FL.<br />
SK. HJØRNER<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23462 1 6 21 1 520 270 16 2,5 4,0 0,26<br />
23463 1 6 21 1 670 270 16 2,5 4,0 0,32<br />
23464 1 6 21 1 820 270 16 2,5 4,0 0,38<br />
23465 1 6 21 1 970 270 16 2,5 4,0 0,44<br />
B<br />
23466 1 6 21 1 1120 270 16 2,5 4,0 0,50<br />
23467 1 6 21 1 1270 270 16 2,5 4,0 0,56<br />
IPA NR. 23462-67 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
23461<br />
23462-67<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-69<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23481 1 6 21 1 1230 200 1075 1000 40 8 16 2,5 4,0 0,7<br />
23498 1 6 21 1 1230 200 935 1000 40 8 16 2,5 4,0 0,7<br />
23481: MONTERINGSVEJLEDNING, SE SIDE 7-86<br />
23498: MONTERINGSVEJLEDNING, SE SIDE 7-87<br />
IPA NR. 23481+98 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
D<br />
C<br />
A<br />
C<br />
D<br />
A<br />
A<br />
B<br />
BESTILLINGSNR.<br />
MATR.<br />
IPA NR.<br />
STÅL<br />
O.FL.<br />
SK. HJØRNER<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
B<br />
B<br />
23482 1 6 21 1 520 200 16 2,5 4,0 0,26<br />
23483 1 6 21 1 670 200 16 2,5 4,0 0,32<br />
23484 1 6 21 1 820 200 16 2,5 4,0 0,38<br />
23485 1 6 21 1 970 200 16 2,5 4,0 0,44<br />
23486 1 6 21 1 1120 200 16 2,5 4,0 0,50<br />
23487 1 6 21 1 1270 200 16 2,5 4,0 0,56<br />
IPA NR. 23482-87 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
23481<br />
23498<br />
23482-87<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-70<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23471 1 6 21 1 1230 270 1000 1050 40 8 25 2,5 4,0 0,7<br />
MONTERINGSVEJLEDNING, SE SIDE 7-88<br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
BESTILLINGSNR.<br />
C<br />
D<br />
A<br />
A<br />
B<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23472 1 6 21 1 520 270 25 2,5 4,0 0,26<br />
23473 1 6 21 1 670 270 25 2,5 4,0 0,32<br />
23474 1 6 21 1 820 270 25 2,5 4,0 0,38<br />
23475 1 6 21 1 970 270 25 2,5 4,0 0,44<br />
B<br />
23476 1 6 21 1 1120 270 25 2,5 4,0 0,50<br />
23477 1 6 21 1 1270 270 25 2,5 4,0 0,56<br />
23471<br />
23472-77<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-71<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23491 1 6 21 1 1230 200 1075 1000 40 8 25 2,5 4,0 0,7<br />
23499 1 6 21 1 1230 200 935 1000 40 8 25 2,5 4,0 0,7<br />
23491: MONTERINGSVEJLEDNING, SE SIDE 7-89<br />
23499: MONTERINGSVEJLEDNING, SE SIDE 7-90<br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
D<br />
C<br />
A<br />
C<br />
D<br />
A<br />
A<br />
B<br />
BESTILLINGSNR.<br />
MATR.<br />
IPA NR.<br />
STÅL<br />
O.FL.<br />
SK. HJØRNER<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
B<br />
B<br />
23492 1 6 21 1 520 200 25 2,5 4,0 0,26<br />
23493 1 6 21 1 670 200 25 2,5 4,0 0,32<br />
23494 1 6 21 1 820 200 25 2,5 4,0 0,38<br />
23495 1 6 21 1 970 200 25 2,5 4,0 0,44<br />
23496 1 6 21 1 1120 200 25 2,5 4,0 0,50<br />
23497 1 6 21 1 1270 200 25 2,5 4,0 0,56<br />
23491<br />
23499<br />
23492-97<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-72<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23470 1 6 21 1 1230 270 1000 1050 50 8 25 2,5 4,0 0,7<br />
MONTERINGSVEJLEDNING, SE SIDE 7-91<br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
BESTILLINGSNR.<br />
C<br />
D<br />
A<br />
A<br />
B<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
23472 1 6 21 1 520 270 25 2,5 4,0 0,26<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23473 1 6 21 1 670 270 25 2,5 4,0 0,32<br />
23474 1 6 21 1 820 270 25 2,5 4,0 0,38<br />
23475 1 6 21 1 970 270 25 2,5 4,0 0,44<br />
B<br />
23476 1 6 21 1 1120 270 25 2,5 4,0 0,50<br />
23477 1 6 21 1 1270 270 25 2,5 4,0 0,56<br />
23470 23472-77<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-73<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23490 1 6 21 1 1230 200 1075 1000 50 8 25 2,5 4,0 1,1<br />
23500 1 6 21 1 1230 200 935 1000 50 8 25 2,5 4,0 1,1<br />
23490: MONTERINGSVEJLEDNING, SE SIDE 7-92<br />
23500: MONTERINGSVEJLEDNING, SE SIDE 7-93<br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
D<br />
C<br />
A<br />
C<br />
D<br />
A<br />
A<br />
B<br />
BESTILLINGSNR.<br />
MATR.<br />
IPA NR.<br />
STÅL<br />
O.FL.<br />
SK. HJØRNER<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
B<br />
B<br />
23492 1 6 21 1 520 200 25 2,5 4,0 0,26<br />
23493 1 6 21 1 670 200 25 2,5 4,0 0,32<br />
23494 1 6 21 1 820 200 25 2,5 4,0 0,38<br />
23495 1 6 21 1 970 200 25 2,5 4,0 0,44<br />
23496 1 6 21 1 1120 200 25 2,5 4,0 0,50<br />
23497 1 6 21 1 1270 200 25 2,5 4,0 0,56<br />
23490<br />
23500<br />
23492-97<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-74<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23456 1 6 21 1 1230 270 1000 1050 50 8 25 2,5 4,0 1,1<br />
MONTERINGSVEJLEDNING, SE SIDE 7-94<br />
MULIGHED FOR AFLÅSNING<br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
BESTILLINGSNR.<br />
C<br />
D<br />
A<br />
A<br />
B<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23472 1 6 21 1 520 270 25 2,5 4,0 0,26<br />
23473 1 6 21 1 670 270 25 2,5 4,0 0,32<br />
23474 1 6 21 1 820 270 25 2,5 4,0 0,38<br />
23475 1 6 21 1 970 270 25 2,5 4,0 0,44<br />
B<br />
23476 1 6 21 1 1120 270 25 2,5 4,0 0,50<br />
23477 1 6 21 1 1270 270 25 2,5 4,0 0,56<br />
23456 23472-77<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-75<br />
KOLVEPASKVIL 2-DELT<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 25 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23457 1 6 21 1 1230 200 1075 1000 50 8 25 2,5 4,0 1,1<br />
23458 1 6 21 1 1230 200 935 1000 50 8 25 2,5 4,0 1,1<br />
23457: MONTERINGSVEJLEDNING, SE SIDE 7-95<br />
23458: MONTERINGSVEJLEDNING, SE SIDE 7-96<br />
MULIGHED FOR AFLÅSNING<br />
OVERDEL<br />
TIL KOLVEPASKVIL 2-DELT<br />
D<br />
C<br />
A<br />
C<br />
D<br />
A<br />
A<br />
B<br />
BESTILLINGSNR.<br />
MATR.<br />
IPA NR.<br />
STÅL<br />
O.FL.<br />
SK. HJØRNER<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
B<br />
B<br />
23492 1 6 21 1 520 200 25 2,5 4,0 0,26<br />
23493 1 6 21 1 670 200 25 2,5 4,0 0,32<br />
23494 1 6 21 1 820 200 25 2,5 4,0 0,38<br />
23495 1 6 21 1 970 200 25 2,5 4,0 0,44<br />
23496 1 6 21 1 1120 200 25 2,5 4,0 0,50<br />
23497 1 6 21 1 1270 200 25 2,5 4,0 0,56<br />
23457<br />
23458<br />
23492-97<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-76<br />
KOLVEPASKVILER<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE 25 MM STOLPE<br />
BESTILLINGSNR.<br />
A<br />
D<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
PAKNING<br />
SE IPA PRISLISTE<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
E MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
C<br />
B<br />
23545 1 6 21 1 2110 1000 1600 145 72,5 50 8 25 2,5 4,0 1,60<br />
23546 1 6 21 1 2110 1000 1800 145 72,5 50 8 25 2,5 4,0 1,60<br />
23547 1 6 21 1 2110 1000 1600 145 72,5 50 8 25 2,5 4,0 1,70<br />
23548 1 6 21 1 2110 1000 1800 145 72,5 50 8 25 2,5 4,0 1,70<br />
MONTERINGSVEJLEDNING: SE SIDE 7-59<br />
23547-48: MED MULIGHED FOR AFLÅSNING<br />
E<br />
23545-48<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-77<br />
KOLVEPASKVILER<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE<br />
BESTILLINGSNR.<br />
A<br />
C<br />
D<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
PAKNING<br />
SE IPA PRISLISTE<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
E MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23551 1 6 21 1 2110 1050 1540 66 49 40 8 16/17 2,5 4,0 1,08<br />
23553 1 6 21 1 2110 1050 1750 66 49 40 8 16/17 2,5 4,0 1,10<br />
B<br />
MONTERINGSVEJLEDNING, SE SIDE 7-80<br />
IPA NR. 23551-53 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
E<br />
23551-53<br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-78<br />
KOLVEPASKVILER<br />
FORBEREDT FOR BREMSE<br />
TIL TERRASSEDØRE 25 MM STOLPE<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
PAKNING<br />
SE IPA PRISLISTE<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
E MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
A<br />
D<br />
23555 1 6 21 1 2110 1050 1540 66 49 40 8 25 2,5 4,0 1,46<br />
23556 1 6 21 1 2110 1000 1600 66 49 40 8 25 2,5 4,0 1,46<br />
23557 1 6 21 1 2110 1050 1750 66 49 40 8 25 2,5 4,0 1,48<br />
23558 1 6 21 1 2110 1000 1800 66 49 40 8 25 2,5 4,0 1,48<br />
C<br />
MONTERINGSVEJLEDNING, SE SIDE 7-80<br />
B<br />
FORLÆNGERSTYKKE<br />
TIL TERRASSEDØRE 25 MM STOLPE<br />
BESTILLINGSNR.<br />
E<br />
23555-58<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
23559 1 6 21 1 250 - 25 2,5 4,0 TOP 0,13<br />
KOLVEFREMSPRING MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
PLACERING<br />
VÆGT CA. KG / STK.<br />
B<br />
B<br />
23598 1 6 21 1 250 15 25 2,5 4,0 TOP 0,13<br />
MONTERINGSVEJLEDNING, SE SIDE 7-76<br />
B<br />
OVERGANGSSTYKKER<br />
TIL TERRASSEDØRE 25 MM STOLPE<br />
B<br />
BESTILLINGSNR.<br />
A<br />
A<br />
A<br />
A<br />
IPA NR.<br />
MATR.<br />
METALLEGERING<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23781 0 0 21 1 100 25 4,0 0,09<br />
23559<br />
23598<br />
23781 23784<br />
23784 0 0 21 1 65 25 4,5 0,07<br />
23781: MONTERINGSVEJLEDNING, SE SIDE 7-54<br />
23784: MONTERINGSVEJLEDNING, SE SIDE 7-75<br />
1.14<br />
ANVENDES TIL TOP
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-79<br />
KOLVEPASKVILER<br />
FORBEREDT FOR BREMSE<br />
KOLVEFREMSPRING 12 MM<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23701 1 6 21 1 600 300 66 34 25 8 16/17 2,5 4,0 0,30<br />
23702 1 6 21 1 720 360 66 34 25 8 16/17 2,5 4,0 0,35<br />
23703 1 6 21 1 820 410 66 34 25 8 16/17 2,5 4,0 0,40<br />
23704 1 6 21 1 920 460 66 34 25 8 16/17 2,5 4,0 0,45<br />
23705 1 6 21 1 1020 510 66 34 25 8 16/17 2,5 4,0 0,50<br />
23706 1 6 21 1 1120 560 66 34 25 8 16/17 2,5 4,0 0,55<br />
A<br />
C<br />
23707 1 6 21 1 1220 610 66 34 25 8 16/17 2,5 4,0 0,60<br />
23708 1 6 21 1 1320 660 66 34 25 8 16/17 2,5 4,0 0,65<br />
23709 1 6 21 1 1420 710 66 34 25 8 16/17 2,5 4,0 0,70<br />
23710 1 6 21 1 1400 700 66 34 25 8 16/17 2,5 4,0 0,69<br />
23715 1 6 21 1 600 300 66 37 28 8 16/17 2,5 4,0 0,30<br />
B<br />
23716 1 6 21 1 720 360 66 37 28 8 16/17 2,5 4,0 0,35<br />
23717 1 6 21 1 820 410 66 37 28 8 16/17 2,5 4,0 0,40<br />
23718 1 6 21 1 920 460 66 37 28 8 16/17 2,5 4,0 0,45<br />
23719 1 6 21 1 1020 510 66 37 28 8 16/17 2,5 4,0 0,50<br />
23720 1 6 21 1 1120 560 66 37 28 8 16/17 2,5 4,0 0,55<br />
23721 1 6 21 1 1220 610 66 37 28 8 16/17 2,5 4,0 0,60<br />
23722 1 6 21 1 1320 660 66 37 28 8 16/17 2,5 4,0 0,65<br />
D<br />
23701-24<br />
23723 1 6 21 1 1420 710 66 37 28 8 16/17 2,5 4,0 0,70<br />
23724 1 6 21 1 1400 700 66 37 28 8 16/17 2,5 4,0 0,75<br />
23701-10 : MONTERINGSVEJLEDNING, SE SIDE 7-19<br />
23715-24 : MONTERINGSVEJLEDNING, SE SIDE 7-22<br />
IPA NR. 23701-24 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-80<br />
KOLVEPASKVILER<br />
FORBEREDT FOR BREMSE<br />
KOLVEFREMSPRING 15 MM<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23745 1 6 21 1 600 300 66 34 25 8 16/17 2,5 4,0 0,30<br />
23746 1 6 21 1 720 360 66 34 25 8 16/17 2,5 4,0 0,35<br />
23747 1 6 21 1 820 410 66 34 25 8 16/17 2,5 4,0 0,40<br />
23748 1 6 21 1 920 460 66 34 25 8 16/17 2,5 4,0 0,45<br />
23749 1 6 21 1 1020 510 66 34 25 8 16/17 2,5 4,0 0,50<br />
23750 1 6 21 1 1120 560 66 34 25 8 16/17 2,5 4,0 0,55<br />
A<br />
C<br />
23751 1 6 21 1 1220 610 66 34 25 8 16/17 2,5 4,0 0,60<br />
23752 1 6 21 1 1320 660 66 34 25 8 16/17 2,5 4,0 0,65<br />
23753 1 6 21 1 1420 710 66 34 25 8 16/17 2,5 4,0 0,70<br />
23754 1 6 21 1 1400 700 66 34 25 8 16/17 2,5 4,0 0,69<br />
23760 1 6 21 1 600 300 66 37 28 8 16/17 2,5 4,0 0,30<br />
B<br />
23761 1 6 21 1 720 360 66 37 28 8 16/17 2,5 4,0 0,35<br />
23762 1 6 21 1 820 410 66 37 28 8 16/17 2,5 4,0 0,40<br />
23763 1 6 21 1 920 460 66 37 28 8 16/17 2,5 4,0 0,45<br />
23764 1 6 21 1 1020 510 66 37 28 8 16/17 2,5 4,0 0,50<br />
23765 1 6 21 1 1120 560 66 37 28 8 16/17 2,5 4,0 0,55<br />
23766 1 6 21 1 1220 610 66 37 28 8 16/17 2,5 4,0 0,60<br />
23767 1 6 21 1 1320 660 66 37 28 8 16/17 2,5 4,0 0,65<br />
D<br />
23745-69<br />
23768 1 6 21 1 1420 710 66 37 28 8 16/17 2,5 4,0 0,70<br />
23769 1 6 21 1 1400 700 66 37 28 8 16/17 2,5 4,0 0,75<br />
23701-10 : MONTERINGSVEJLEDNING, SE SIDE 7-19<br />
23715-24 : MONTERINGSVEJLEDNING, SE SIDE 7-22<br />
IPA NR. 23745-69 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-81<br />
B<br />
OVERGANGSSTYKKER<br />
B<br />
BESTILLINGSNR.<br />
B<br />
A<br />
A<br />
IPA NR.<br />
MATR.<br />
METALLEGERING<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
A<br />
23782 0 0 21 1 100 16 4,0 0,09<br />
23783 0 0 21 1 100 16 4,0 0,09<br />
23785 0 0 21 1 63 16 4,5 0,07<br />
23786 0 0 21 1 63 16 4,5 0,07<br />
23789 0 0 21 1 160 16 4,0 0,11<br />
23785-86<br />
23782-83<br />
23789-90<br />
23790 0 0 21 1 160 16 4,0 0,11<br />
C<br />
D<br />
B<br />
23782-83: MONTERINGSVEJLEDNING, SE SIDE 7-54<br />
23785-86: MONTERINGSVEJLEDNING, SE SIDE 7-75<br />
23789-90: MONTERINGSVEJLEDNING, SE SIDE 7-73<br />
23782+23785+23790: ANVENDES TIL TOP<br />
23783+23786+23789: ANVENDES TIL BUND<br />
IPA NR. 23782-90 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
A<br />
KARMKONSOL<br />
BESTILLINGSNR.<br />
23797<br />
IPA NR.<br />
MATR.<br />
PLAST<br />
UDEN SPECIFIKATION<br />
GRÅ<br />
O.FL.<br />
HVID<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
SKRUE<br />
VÆGT CA. KG / 100 STK.<br />
C<br />
7°<br />
C<br />
23797 0 0 00 - 1 45 16 8,5 12 4,0 0,20<br />
23798 0 0 - 00 1 45 16 6,1 - 4,0 0,20<br />
B<br />
B<br />
23799 0 0 - 00 1 45 16 10,7 - 4,0 0,40<br />
23801 0 0 00 - 1 45 16 5 - 4,0 0,20<br />
23802 0 0 00 - 1 45 16 9 - 4,0 0,40<br />
23803 0 0 00 - 1 45 16 9 - 4,0 0,40<br />
A<br />
A<br />
23797 + 23803: ANVENDES TIL TOP<br />
23798-99 + 23801-02: ANVENDES TIL BUND<br />
IPA NR. 23797-99 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14<br />
23798-99<br />
23801-03
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-82<br />
C<br />
VINDUESBREMSE<br />
BESTILLINGSNR.<br />
B<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
UDEN SPECIFIKATION<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
RAMMEBREDDE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
A<br />
23810 1 0 21 1 500 250 16 330 - 480 3,0 0,18<br />
23811 1 0 21 1 650 330 16 481 - 690 3,0 0,25<br />
23812 1 0 21 1 750 435 16 691 - 900 3,0 0,34<br />
23813 1 0 21 1 1025 465 16 901 - 1100 3,0 0,43<br />
23815 1 0 21 1 500 250 16 330 - 480 3,0 0,18<br />
23816 1 0 21 1 650 330 16 481 - 690 3,0 0,25<br />
23817 1 0 21 1 750 435 16 691 - 900 3,0 0,34<br />
23818 1 0 21 1 1025 465 16 901 - 1100 3,0 0,43<br />
23810-18<br />
MONTERINGSVEJLEDNING, SE SIDE 7-12<br />
23810-13: ANVENDES TIL TOP<br />
23815-18: ANVENDES TIL BUND<br />
IPA NR. 23810-18 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
C<br />
C<br />
DØRBREMSE<br />
BESTILLINGSNR.<br />
A<br />
B<br />
A<br />
B<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
VENSTRE<br />
HØJRE<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
RAMMEBREDDE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23820-21<br />
VENSTRE<br />
23822-23<br />
VENSTRE<br />
23820 1 7 8 21 1 750 435 16 691 - 900 3,0 0,34<br />
23821 1 7 8 21 1 1025 465 16 901 - 1100 3,0 0,43<br />
23822 1 7 8 21 1 750 435 16 691 - 900 3,0 0,35<br />
23823 1 7 8 21 1 1025 465 16 901 - 1100 3,0 0,44<br />
MONTERINGSVEJLEDNING, SE SIDE 7-26<br />
IPA NR. 23820-23 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-83<br />
KOLVEPASKVILER<br />
FORBEREDT FOR BREMSE<br />
KOLVEFREMSPRING 12 MM<br />
BESTILLINGSNR.<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
23841 1 6 21 1 440 220 66 34 25 8 16/17 2,5 4,0 0,26<br />
23842 1 6 21 1 520 250 66 34 25 8 16/17 2,5 4,0 0,31<br />
23843 1 6 21 1 440 220 66 37 28 8 16/17 2,5 4,0 0,27<br />
23844 1 6 21 1 520 250 66 37 28 8 16/17 2,5 4,0 0,32<br />
MONTERINGSVEJLEDNING, SE SIDE 7-74<br />
IPA NR. 23841-44 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
A<br />
C<br />
KOLVEPASKVILER<br />
FORBEREDT FOR BREMSE<br />
KOLVEFREMSPRING 15 MM<br />
B<br />
D<br />
23841-48<br />
IPA NR.<br />
BESTILLINGSNR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
B MM<br />
23845 1 6 21 1 440 220 66 34 25 8 16/17 2,5 4,0 0,26<br />
23846 1 6 21 1 520 250 66 34 25 8 16/17 2,5 4,0 0,31<br />
23847 1 6 21 1 440 220 66 37 28 8 16/17 2,5 4,0 0,27<br />
23848 1 6 21 1 520 250 66 37 28 8 16/17 2,5 4,0 0,32<br />
C MM<br />
D MM<br />
DORNMÅL MM<br />
TIL TAP MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
VÆGT CA. KG / STK.<br />
MONTERINGSVEJLEDNING, SE SIDE 7-74<br />
IPA NR. 23845-48 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
1.14
<strong>BESLAG</strong><br />
Tlf.: (+45) 98 35 15 00 - Fax (+45) 98 35 22 00<br />
ipa@ipabeslag.dk - www.ipabeslag.dk<br />
2-84<br />
FORLÆNGERSTYKKER<br />
BESTILLINGSNR.<br />
A<br />
A<br />
IPA NR.<br />
MATR.<br />
STÅL<br />
SK. HJØRNER<br />
O.FL.<br />
ELFORZINKET<br />
STANDARDPAKNING<br />
I ÆSKER A 10 STK.<br />
A MM<br />
KOLVEFREMSPRING MM<br />
BREDDE STOLPE MM<br />
TYKKELSE STOLPE MM<br />
SKRUE<br />
PLACERING<br />
VÆGT CA. KG / STK.<br />
23580+83+86+<br />
89+92+95+97<br />
23581+84+87+<br />
90+93+96<br />
23580 1 6 21 1 250 12 17 2,5 4,0 TOP 0,13<br />
23581 1 6 21 1 250 12 17 2,5 4,0 BUND 0,13<br />
23582 1 6 21 1 250 - 17 2,5 4,0 TOP/BUND 0,13<br />
23583 1 6 21 1 380 12 17 2,5 4,0 TOP 0,20<br />
23584 1 6 21 1 380 12 17 2,5 4,0 BUND 0,20<br />
23585 1 6 21 1 380 - 17 2,5 4,0 TOP/BUND 0,20<br />
B<br />
23586 1 6 21 1 500 12 17 2,5 4,0 TOP 0,26<br />
23587 1 6 21 1 500 12 17 2,5 4,0 BUND 0,26<br />
23588 1 6 21 1 500 - 17 2,5 4,0 TOP/BUND 0,26<br />
23589 1 6 21 1 250 15 17 2,5 4,0 TOP 0,13<br />
23590 1 6 21 1 250 15 17 2,5 4,0 BUND 0,13<br />
23592 1 6 21 1 380 15 17 2,5 4,0 TOP 0,20<br />
A<br />
23593 1 6 21 1 380 15 17 2,5 4,0 BUND 0,20<br />
23595 1 6 21 1 500 15 17 2,5 4,0 TOP 0,26<br />
23596 1 6 21 1 500 15 17 2,5 4,0 BUND 0,26<br />
23597 1 6 21 1 1000 15 17 2,5 4,0 TOP 0,48<br />
MONTERINGSVEJLEDNING, SE SIDE 7-76<br />
IPA NR. 23580-97 INDGÅR I IPA SYSTEM<strong>BESLAG</strong><br />
23582+85+88<br />
SLUTBLIK<br />
TIL KOLVEPASKVILER<br />
7°<br />
7°<br />
BESTILLINGSNR.<br />
A<br />
C<br />
A<br />
IPA NR.<br />
MATR.<br />
METALLEGERING<br />
RUSTFRI<br />
UDEN SPECIFIKATION<br />
ELFORZINKET<br />
O.FL.<br />
UBEHANDLET<br />
STANDARDPAKNING<br />
I ÆSKER A 20 STK.<br />
INDUSTRIPAKNING<br />
I ÆSKER A 100 STK.<br />
A MM<br />
B MM<br />
C MM<br />
TYKKELSE MM<br />
SKRUE<br />
VÆGT CA. KG / 100 STK.<br />
23269 1 - 0 21 - 1 2 46 25 - 7 4,0 3,0<br />
1.14<br />
B<br />
23269<br />
B<br />
23270<br />
23270 - 8 0 - 86 1 - 46 38,5 18 1,75 4,0 2,6<br />
MONTERINGSVEJLEDNING, SE SIDE 7-82<br />
IPA NR. 23269-70 INDGÅR I IPA SYSTEM<strong>BESLAG</strong>
Change language
