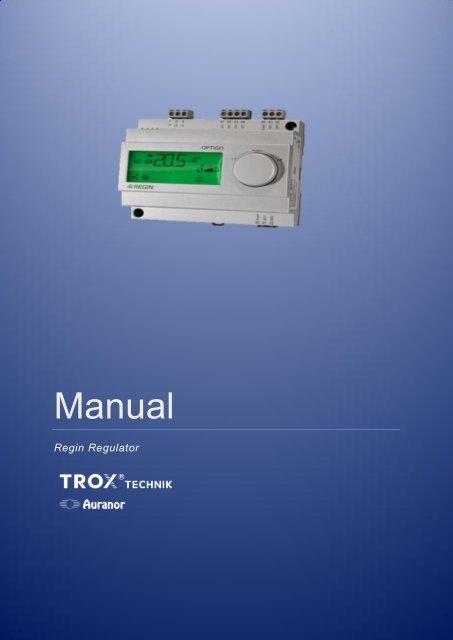

<strong>Manual</strong><br />
<strong>Regin</strong> <strong>Regulator</strong>
<strong>Regin</strong> <strong>Regulator</strong><br />
Valg av meny.<br />
Trykk en gang <strong>for</strong> å aktivere.<br />
Vri på rattet til en av de 5 hovedmenyene vises, f.eks.<br />
Trykk og hold inne til meny nr. vises.<br />
Trykk og<br />
Begynner å blinke.<br />
Vri til du får frem menyen <strong>for</strong> trykkregulering<br />
Trykk og vri med klokka til du kommer til OK,<br />
og trykk en gang til <strong>for</strong> å bekrefte menyvalg.
<strong>Regin</strong> <strong>Regulator</strong><br />
Legge inn verdier <strong>for</strong> trykk.<br />
Trykk og hold inne til meny 4.0 vises i displayets øvre høyre hjørne.<br />
Vri på rattet til meny 4.1 vises i diplayets øvre høyre hjørne, trykk en gang og<br />
begynner å blinke.<br />
Vri på rattet til du har lagt inn ønsket verdi. ( Maks ønsket arbeidstrykk på trykkgiver legges inn her )<br />
( På Huba trykkgiveren er det 3 <strong>for</strong>skjellige trykk å velge mellom (Dip-switch(dual)), innstillingene er beskrevet på innsiden av lokket på trykkgiveren )<br />
Trykk en gang <strong>for</strong> å bekrefte valgt verdi.<br />
Vri deretter rattet videre, til meny 4.3 vises i displayets øvre høyre hjørne.<br />
( Justering av proposjonalbåndet legges inn her (en slags toleranse <strong>for</strong> trykksvingninger i kanalen) )<br />
Trykk en gang og<br />
begynner å blinke, vri på rattet til ønsket verdi.<br />
Trykk en gang <strong>for</strong> å bekrefte valgt verdi.<br />
Vri rattet med klokka til OK<br />
og trykk en gang.<br />
Du er da tilbake til hovedbilde <strong>for</strong> trykkmeny.<br />
Trykk en gang på hovedbilde <strong>for</strong> trykkmeny og du kommer til meny <strong>for</strong> sett punkt (SP).<br />
Trykk en gang og<br />
begynner å blinke, vri rattet til ønsket sett punkt (SP).<br />
Sett punkt må være mellom 0 og den verdi som er satt til maks trykk på trykkgiver.<br />
Trykk en gang <strong>for</strong> å bekrefte valgt verdi.
<strong>Regin</strong> <strong>Regulator</strong><br />
Huba Trykkgiver
