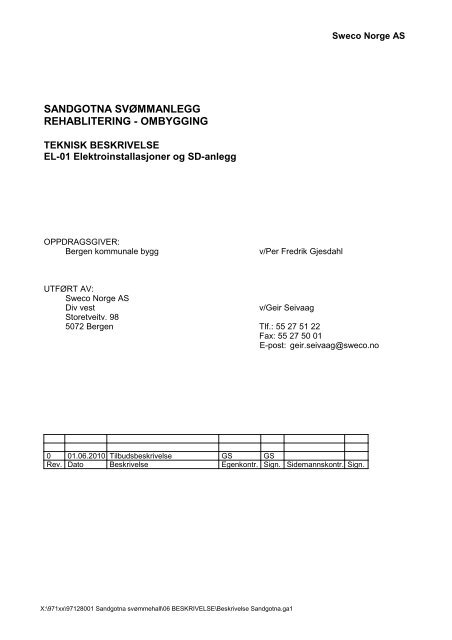

Sweco Norge AS<br />
SANDGOTNA SVØMMANLEGG<br />
REHABLITERING - OMBYGGING<br />
TEKNISK BESKRIVELSE<br />
EL-01 Elektroinstallasjoner og SD-anlegg<br />
OPPDRAGSGIVER:<br />
<strong>Bergen</strong> kommunale bygg<br />
v/Per Fredrik Gjesdahl<br />
UTFØRT AV:<br />
Sweco Norge AS<br />
Div vest<br />
v/Geir Seivaag<br />
Storetveitv. 98<br />
5072 <strong>Bergen</strong> Tlf.: 55 27 51 22<br />
Fax: 55 27 50 01<br />
E-post: geir.seivaag@sweco.no<br />
0 01.06.2010 Tilbudsbeskrivelse GS GS<br />
Rev. Dato <strong>Beskrivelse</strong> Egenkontr. Sign. Sidemannskontr. Sign.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 2<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
0.1 TILBUDSINNBYDELSE<br />
<strong>Bergen</strong> kommunale bygg innbyr i forbindelse med<br />
Prosjekt:<br />
Sandgota skole- svømmeanlegg<br />
Rehablitering - ombygging<br />
til tilbudskonkurranse på utførelse/le<strong>ver</strong>anse av<br />
Entreprise:<br />
Elektroinstallasjoner og SD-anlegg<br />
Det er vedlagt to sett av det trykte tilbudsmaterialet. Det ene settet returneres i utfylt stand<br />
sammen med samtlige mottatte tegninger. Det andre settet beholdes av tilbyder.<br />
Det skal vedlegges tilbudsbrev.<br />
Anskaffelsen gjennomføres iht. Forskrift om offentlige anskaffelser.<br />
Konkurransen gjennomføres som begrenset konkurranse uten forhandling<br />
Tildeling av kontrakt skjer på basis av det økonomisk mest fordelaktige tilbudet for<br />
byggherren.<br />
Tilbudet vil bli evaluert etter følgende kriterier :<br />
• Tilbudssum, timepriser, prisstigning, prisrelaterte poster.<br />
• Produktkvalitet i tilbudt utstyr.<br />
• Bemanning, kapasitet.<br />
Enhetspriser skal oppgis, og tilbudet sammenstilles i tilbudsskjemaet.<br />
Tilbudet skal være datert og signert av tilbyder.<br />
Tilbudsfrist: 25.06.2010 kl. 12.00<br />
Vedståelsesfrist: 90 dager fra tilbudets dato.<br />
Tilbudet skal le<strong>ver</strong>es i lukket nøytral konvolutt/pakke, merket:<br />
"Tilbud Sandgotna skole-svømmeanlegg, Elektroinstallasjoner og SD-anlegg"<br />
Tilbudet innle<strong>ver</strong>es til:<br />
<strong>Bergen</strong> <strong>kommune</strong>,<br />
<strong>Bergen</strong> kommunale bygg<br />
Tilbudsåpning:<br />
Iht bok 0<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 3<br />
0.2 TILBUD<br />
0.2.1 TILBUDSSKJEMA<br />
Tilbudssummen er oppdelt i kapitler i samsvar med beskrivende mengdeberegning som<br />
nedenfor angitt.<br />
Kapittel:<br />
kr<br />
10 GENERELLE YTELSER ..................<br />
40 ELKRAFT, GENERELT ..................<br />
41 BASISINSTALLASJONER FOR ELKRAFT ..................<br />
43 LAVSPENT FORSYNING ..................<br />
44 LYS ..................<br />
45 ELVARME ..................<br />
49 FRAKOBLING, DEMONTERING OG RIVING ..................<br />
50 TELE OG AUTOMATISERING, GENERELT ..................<br />
52 INTEGRERT KOMMUNIKASJON ..................<br />
54 ALARM- OG SIGNALSYSTEMER ..................<br />
-----------------------------------------------------------------------------------------------------------------------<br />
SUM eks mva<br />
kr<br />
-----------------------------------------------------------------------------------------------------------------------<br />
+ 25% MVA. kr<br />
-----------------------------------------------------------------------------------------------------------------------<br />
= SUM ink mva kr<br />
-----------------------------------------------------------------------------------------------------------------------<br />
TILLEGG FOR FASTPRISKONTRAKT:<br />
kr. _____________ eks. mva.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 4<br />
0.2.2 Forbehold<br />
Ett av følgende alternati<strong>ver</strong> skal fylles ut (kryss av):<br />
a) ……. Det tas INGEN forbehold.<br />
b) ……. Forbehold er angitt i eget følgeskriv datert ………….. og det er<br />
totalt ………… antall forbehold.<br />
0.2.3 Regulering av kontraktssummen<br />
Iht. bok 0.<br />
0.2.4 Kalkulasjonsfaktor<br />
Regningsarbeider<br />
Byggherre kan bestille endringsarbeider hos entreprenøren etter retningslinjer gitt i<br />
NS 8406.<br />
Endringsarbeider skal gjøres opp i henhold til enhetspriser i kontrakt for arbeider hvor<br />
disse finnes for den spesifikke arbeidsoppgave, eller ved pristilbud for nye poster.<br />
Alternativt rekvireres arbeidene utført som regningsarbeider.<br />
Endringsarbeider skal bestilles skriftlig fra byggherrens representant.<br />
Straks et spesifikt regningsarbeid er avsluttet, skal entreprenøren o<strong>ver</strong>sende material<br />
og timeliste for rekvirert regningsarbeid til byggherrens representant for<br />
godkjennelse.<br />
Før fakturering av endringsarbeider kan skje, skal entreprenøren ha innhentet skriftlig<br />
godkjennelse av kostnad fra byggherrens representant.<br />
A. Timesats inkl. alle påslag, ekskl. mva.:<br />
Kategori Normaltid 50 % o<strong>ver</strong>tid 100 % o<strong>ver</strong>tid<br />
kr/time kr/time kr/time<br />
Ingeniør:<br />
Fagarbeider/montør:<br />
Lærling ___________ ___________ ___________<br />
Hjelpearbeider:<br />
B. Materialer<br />
Tilbyderen skal oppgi en faktor (Km) hvor alle tillegg til netto inntakskost på<br />
materialer er inkludert. Entreprenøren kan fakturere dokumentert netto inntakskost<br />
multiplisert med faktoren (eks. mva.)<br />
Km = .................................<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 5<br />
0.2.5 Alternative utførelser tilbudt av tilbyder<br />
Tilbyder må prise le<strong>ver</strong>ansen og utstyr slik det er beskrevet.<br />
Dersom tilbyderen ønsker å tilby alternative utførelser og utstyr, i tillegg til det som er<br />
beskrevet i tilbudsgrunnlaget, skal han gjøre dette i eget følgeskriv.<br />
Dersom det i de enkelte postene er beskrevet spesielle produkter, men<br />
entreprenøren ønsker å benytte andre, er det entreprenørens ansvar å dokumentere<br />
at disse har tilsvarende kvaliteter og egenskaper som de beskrevne produktene.<br />
Post som alternativene relateres til, kort beskrivelse med henvisning til vedlagt<br />
spesifikasjon, og tillegg/fradrag, fylles inn av tilbyder i skjemaet nedenfor.<br />
Post nr. <strong>Beskrivelse</strong> Tillegg Fradrag<br />
alt. le<strong>ver</strong>. eks. mva. eks. mva.<br />
_______ ________________________________ __________ __________<br />
_______ ________________________________ __________ __________<br />
_______ ________________________________ __________ __________<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 6<br />
0.2.6 Le<strong>ver</strong>ingstider<br />
Kfr. fremdriftsplan bok 0.<br />
0.2.7 Forsikringer/garantier<br />
Forsikringer i hht. NS 8406 / bok 0 stilles av:<br />
…………………………………………..<br />
Garantier vil bli stillet av:<br />
…………………………………………..<br />
0.2.8 Underentreprenører<br />
Listen skal fylles ut dersom tilbyderen har til hensikt å knytte til seg underentreprenører.<br />
Underentreprenørens referanser skal opplyses i tilbudet.<br />
Firma:<br />
Arbeid/le<strong>ver</strong>anse:<br />
.......................................................................................................................................<br />
.......................................................................................................................................<br />
Underentreprenørenes %-andel av den totale tilbudssum:.................................%.<br />
0.2.9 Liste o<strong>ver</strong> le<strong>ver</strong>andører.<br />
Elektroentreprenøren skal nedenfor oppgi firmaer og le<strong>ver</strong>andører som han samarbeider<br />
med under beregningen. Med mindre annet blir avtalt skal disse benyttes i entreprisen.<br />
Kabelbruer: .................................................<br />
Installasjonskanaler: .................................................<br />
Tavlebygger: .................................................<br />
Sikringsutsyr fordelinger: .................................................<br />
Lysutstyr: .................................................<br />
Kablingssystem: .................................................<br />
Brannalarmanlegg: .................................................<br />
Event. andre .................................................<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 7<br />
0.2.10 Utstyrsspesifikasjon<br />
For poster der det skal fylles inn utstyrstype og -fabrikat skal det vedlegges<br />
dokumentasjon på tilbud utstyr.<br />
Tilbudet uten vedlegg ansees som ufullstendig og kan forkastes.<br />
0.2.11 Kapasitet og kvalifikasjoner<br />
Dokumenteres iht bok 0.<br />
Sentral godkjenning<br />
Dokumenteres iht bok 0.<br />
Autorisasjon.<br />
Dokumenteres iht bok 0.<br />
Firmaopplysninger.<br />
Le<strong>ver</strong>es iht bok 0.<br />
0.2.12 Kvalitetssikring<br />
Dokumenteres iht bok 0.<br />
0.2.14 Komplett tilbud<br />
Tilbudet ansees ikke for komplett med mindre alle punkter i tilbudsskjemaet (kap.<br />
2.1) er utfylt.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 8<br />
0.2.15 Skatteattester, HMS, egenærklæring.<br />
Le<strong>ver</strong>andøren skal fremlegge skatteattester og HMS egenerklæring.<br />
Tilsvarende skal le<strong>ver</strong>andøren kreve skatteattest og HMS egenerklæring i alle<br />
underliggende entrepriseforhold ved inngåelse av kontrakter i tilknytning til oppdraget.<br />
a) Skatteattest<br />
Det skal le<strong>ver</strong>es to skatte- og avgiftsattester:<br />
Attestene skal ikke være eldre enn 6 mnd.<br />
• Attest utstedt av kemner/<strong>kommune</strong>kasserer der le<strong>ver</strong>andøren har sitt hovedkontor<br />
(skatt, forskuddstrekk, påleggstrekk, arbeidsgi<strong>ver</strong>avgift)<br />
• Attest fra skattefogden i vedkommende fylke (mer<strong>ver</strong>diavgift).<br />
· · ·<br />
Begge attestene skal være av typen RF-1244 fastsatt av skattedirektoratet.<br />
b) HMS egenerklæring<br />
HMS egenerklæring skal fremlegges.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 9<br />
0.3 TILBYDERS UNDERSKRIFT<br />
Eventuelle andre opplysninger/forbehold<br />
.............................................................................................................................<br />
.............................................................................................................................<br />
.............................................................................................................................<br />
.............................................................................................................................<br />
Undertegnede bekrefter at følgende er gjennomgått og er vedlagt i utfylt stand:<br />
Tilbudsskjema er komplett utfylt og signert<br />
Beskrivende mengdeoppstilling er utfylt<br />
Tegninger er gjennomgått<br />
Skatteattest for skatt er vedlagt (RF-1244)<br />
Skatteattest for mer<strong>ver</strong>diavg. er vedlagt (RF-1244)<br />
HMS-egenerklæring er vedlagt.<br />
Krav til dokumentasjon iht bok 0 vedlagt tilbudet<br />
Alle poster skal avkrysses<br />
Tilbudet kan bli forkastet dersom ikke alle ovennevnte punkter er avkrysset.<br />
Firma: ................................................................................................<br />
Adresse: ................................................................................................<br />
................................................................................................<br />
Telefon: .............................................. Telefax: ...............................<br />
Email: ................................................................................................<br />
Sted: .............................................. Dato: .........................20 ...................<br />
....................................................................................................<br />
Tilbyders stempel/underskrift<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 10<br />
0.4 LISTE OVER TEGNINGER, TABELLER OG BILAG.<br />
Se tegningsliste.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 11<br />
0.5 ADRESSELISTE<br />
Se bok 0.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
0 GENERELLE PROSJEKTBESTEMMELSER<br />
Side 12<br />
0.6 ORIENTERING OM ENTREPRISEN<br />
Generell oreintering ref. bok 0.<br />
Oppdatering av elektrotekniske installasjoner:<br />
I Svømmehall med tilstøtenede rom demonteres lysarmaturer og erstattes med nye.<br />
Ny installasjon i nytt ventilasjonsrom. Kursoppelgg fornyes i stor grad.<br />
Installasjoner i gymnastikksal beholdes. Fordeling G.1.2 på scene i gymnasikksal<br />
oppgraderes med jordfeilautomater.<br />
Eksisterende fordeling G.1.1 i 1 etasje vestebyle, oppgraderes med jordfeilautomater.<br />
I under etasje i eksisterende teknisk rom demonteres alle elektroinstallasjoner og<br />
erstates med ny.<br />
Eksisterende hovedfordeling i teknisk rom i under etasje, demonteres og erstattes<br />
men ny.<br />
Dusjer i underetasje oppgraders med ny belysning og nye varmekabler. En<br />
badstuovn oppgraderes med ny ovn og kursopplegg. Himlinger i dusjer og badstuer<br />
fornyes pga. ny ventilasjon.<br />
I garderober skiftes lysarmaturer og det medtas varmekabler for lavtbyggende gulv.<br />
Eksisterende fordelinger G0.2 og G0.3 i garderober oppgraderes med<br />
jordfeilautomater.<br />
I tillegg kommer oppgradering av nødlysanlegg, brannalarmanlegg og kabling og<br />
montasje av utstyr for styring av varme, vannbehandling og ventilasjon o<strong>ver</strong> SDanlegg.<br />
Arbeidene må koordineres mot andre entreprenørers arbeid.<br />
Fremdrift: Ref. bok 0<br />
0.6.1 Omfang<br />
Denne entreprisen omfatter følgende arbeider:<br />
43 Lavspent forsyning - kursopplegg, ny hovedfordeling og ombygging av<br />
underfordelinger. Kabling og montasje for automatikk.<br />
44 Lys - Nytt lysanlegg, samt desentralisert nødlysanlegg.<br />
45 Varme - nye varmekabler og oppgradeing av badstuovn.<br />
54 Alarm og signal - oppgradering av brannalarm.<br />
56 Kabling for SD-anlegg.<br />
0.7 TILBUDSREGLER<br />
Se bok 0.<br />
0.8 KONTRAKTSBESTEMMELSER<br />
Se bok 0.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 13<br />
10 GENERELLE YTELSER<br />
01 Rigg og drift<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10 GENERELLE YTELSER<br />
10.01 Rigg og drift<br />
10.01.1 A<br />
Forsikringer, sikkerhetsstillelse, rigg og drift<br />
RS<br />
10.01.1.1 A11.1<br />
FORSIKRING AV ANSVAR<br />
Forsikring ihht NS 8406<br />
Kopi av polise fremlegges før kontraktsslutning<br />
10.01.1.2 A11.2<br />
FORSIKRING AV KONTRAKTARBEID<br />
Forsikring i hht NS 8406<br />
10.01.1.3 A12.1<br />
SIKKERHETSSTILLELSE FOR<br />
KONTRAKTSFORPLIKTELSER<br />
I hht NS 8406<br />
10.01.2 A22.1<br />
KOMPLETT RIGG FOR EGET KONTRAKTARBEID<br />
10.01.3 A32.1<br />
KOMPLETT DRIFT AV BYGGEPLASS FOR EGET<br />
KONTRAKTARBEID<br />
10.01.4 A23.246<br />
RIGG AV PROVISORISK TEKNISK INSTALLASJON<br />
ELKRAFTFORSYNING<br />
AV BYGGEPLASS<br />
Iht. bok 0.<br />
10.01.5 A33.24<br />
DRIFT AV PROVISORISK TEKNISK INSTALLASJON<br />
ELKRAFTFORSYNING<br />
Iht. bok 0.<br />
RS<br />
RS<br />
RS<br />
RS<br />
RS<br />
RS<br />
RS<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 14<br />
10 GENERELLE YTELSER<br />
02 Byggrenhold<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.02 Byggrenhold<br />
10.02.1 A33.71<br />
Drift av byggrenhold<br />
RENT BYGG<br />
Iht bok 0<br />
R.S.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 15<br />
10 GENERELLE YTELSER<br />
03 Anmeldelser, lo<strong>ver</strong> og forskrifter<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.03 Anmeldelser, lo<strong>ver</strong> og forskrifter<br />
10.03.1 ANMELDELSER, LOVER OG FORSKRIFTER<br />
Entreprenøren skal utarbeide nødvendige<br />
anmeldelsesdokumenter etter Plan og bygningslov, samt<br />
nødvendig dokumentasjon til Eltilsynet og Post- og<br />
teletilsynet.<br />
R.S.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 16<br />
10 GENERELLE YTELSER<br />
04 Tegningsunderlag<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.04 Tegningsunderlag<br />
10.04.1 ARBEIDS OG DETALJTEGNINGER<br />
Det vil ikke bli utarbeidet andre tegninger enn vedlagte tegninger<br />
til tilbudet. Dersom entreprenøren mener at det er behov for<br />
ytterligere detaljtegninger, må disse utarbeides av<br />
entreprenøren.<br />
RS<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 17<br />
10 GENERELLE YTELSER<br />
05 Deltagelser i møter<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.05 Deltagelser i møter<br />
10.05.1 DELTAGELSE I MØTER<br />
Entreprenøren skal stipulere antall møter han skal delta i i<br />
forbindelse med entreprisen og prissette dette.<br />
Det vises til fremdriftsplan og kontraktsbestemmelser.<br />
R.S.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 18<br />
10 GENERELLE YTELSER<br />
06 DV-instruks<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.06 DV-instruks<br />
Dersom entreprenøren unnlater å prise nedenstående poster,<br />
forutsettes det at ytelsene inngår i etterfølgende kapittel.<br />
10.06.1 DOKUMENTASJON AV ELKRAFTTEKNISKE ANLEGG.<br />
Dokumentasjon etter FEL<br />
Den dokumentasjon som kreves av tilsynsmyndighetene skal<br />
utarbeides av entreprenøren. Det kreves at dette utføres i<br />
forbindelse med mengdekontrollen slik at kursenes t<strong>ver</strong>rsnitt og<br />
belastningsevne er endelig fastlagt før installasjonen starter.<br />
Merkostnader i forbindelse med evt. oppdimensjonering av<br />
kabelt<strong>ver</strong>rsnitt, endring av <strong>ver</strong>n etc., dekkes av tiltaksha<strong>ver</strong> i<br />
henhold til dokumentert prisforskjell. Melding om slike endringer<br />
og krav om evt. tillegg må i så fall skje umiddelbart etter<br />
mengdekontrollen.<br />
Ikke under noen omstendighet vil det bli gitt tillegg for kabel som<br />
må skiftes ut fordi beregningen i følge FEL er utført for sent.<br />
Dokumentasjon som beskrevet<br />
RS<br />
10.06.2 DOKUMENTASJON AV TELETEKNISKE ANLEGG<br />
Ekomforskriften § 9-7 legges til grunn.<br />
For alle anleggsdeler skal det utarbeides systemskjema som<br />
minimum viser sentralenheter, fordelere,<br />
betjeningskomponenter, stamkabling, eksterne tilknytninger.<br />
Ulike typer perifere komponenter som uttak, detektorer,<br />
alarmorganer m.m. kan angis prinsipielt. Alle komponenter på<br />
skjema skal merkes. Kabeltyper påføres.<br />
Anleggsdeler med systemfunksjonalitet skal dokumenteres med<br />
en tekstlig beskrivelse ift. oppbygning, funksjonalitet m.m.<br />
Gjelder brannalarm- innbruddsalarm- adgangskontroll -<br />
kommunikasjonsnlegg m.m.<br />
RS<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
10 GENERELLE YTELSER<br />
06 DV-instruks<br />
Side 19<br />
FDV-DOKUMENTASJON<br />
Ved ferdigstillelse og innen nærmere avtalt tidsfrist, skal elektroentreprenøren o<strong>ver</strong>le<strong>ver</strong>e til<br />
byggherren komplett FDV-dokumentasjon for alle anlegg som inngår i hans kontrakt.<br />
Følgende dokumenter skal inngå:<br />
• Brukerveiledning for krafttekniske anlegg.<br />
• Brukerveiledninger for tele- og automatiseringsanlegg. Det utarbeides en tekstlig<br />
beskrivelse av anleggene som omfatter o<strong>ver</strong>ordnet systembeskrivelse, funksjonalitet<br />
og behandling. Utarbeides på et lettoppfattelig språk tilpasset brukere uten teknisk<br />
kompetanse.<br />
• Enkle o<strong>ver</strong>siktstegninger i A4 format som viser plassering av betjeningstablåer og hva<br />
disse betjener.<br />
• Komplett adresse og telefon liste P-gruppen, le<strong>ver</strong>andører og utførende entreprenører.<br />
• Tekniske og administrative data for benyttet utstyr og materiell:<br />
• Fabrikat/type/forhandler<br />
·<br />
• Datablad med el.data, målskisser etc.<br />
·<br />
• Evt. anvisninger for montering/demontering<br />
·<br />
• Koplingsskjemaer.<br />
·<br />
• Brosjyremateriell<br />
·<br />
• Tabellarisk o<strong>ver</strong>sikt o<strong>ver</strong> lysarmaturer med tilhørende lyskilder<br />
·<br />
• Produsentens veiledninger for betjening og vedlikehold av le<strong>ver</strong>t utstyr.<br />
·<br />
• Testprotokoller. (nødlysanlegg, brannalarmanlegg, kablingssystem m.v.)<br />
·<br />
NB! Brosjyremateriell skal kun inneholde de aktuelle produkter, ikke øvrig produktutvalg.<br />
Alle dokumenter skal være på norsk hvis ikke annet er avtalt.<br />
Dokumenter i A4-format settes enkeltvis i plastlommer med 4 hull. (Brosjyremateriell på<br />
kraftig papir kan settes inn uten plastlommer).<br />
Dokumentene sorteres etter bygningsdelstabellen på 2-siffernivå og o<strong>ver</strong>le<strong>ver</strong>es i<br />
ringpermer med skilleark.<br />
To eksemplarer av FDV-instruks på papir som beskrevet.<br />
Det skal i tilegg le<strong>ver</strong>es elektronisk <strong>ver</strong>sjon på CD med dokumenter i PDF format. Hele<br />
FDV-instruksen skal inngå i ett og samme PDF dokument med<br />
innholdsfortegnelse/dokumentkart for enkel navigering i dokumentet.<br />
Alle ytelser som beskrevet prises i egen prispost.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 20<br />
10 GENERELLE YTELSER<br />
06 DV-instruks<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.06.4 FDV-DOKUMENTASJON<br />
Som bekrevet i orienterende post 10.06.3.<br />
Byggherre har anledning til å tilbakeholde inntil 15% av<br />
kontraktsum i sluttoppgjøret inntil FDV er mottatt og godkjent,<br />
iht. bok 0.<br />
RS<br />
10.06.5<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 21<br />
10 GENERELLE YTELSER<br />
07 Øvrige generelle ytelser<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.07 Øvrige generelle ytelser<br />
10.07.1 REISER OG DIETT<br />
Eventuelle reise- og diettkostnader.<br />
R.S.<br />
10.07.2 AJOURFØRING AV TEGNINGER -<br />
"SOM UTFØRT"<br />
Innen nærmere avtalt tidsfrist, skal entreprenøren o<strong>ver</strong>le<strong>ver</strong>e til<br />
RIE ett komplett sett av siste reviderte <strong>ver</strong>sjon av<br />
arbeidstegninger, tabeller og skjema, med påført revisjon som<br />
utført anlegg.<br />
Kompletteringer og evtuelle endringer av tegninger i henhold til<br />
utførte anlegg skal være påført med rød penn på en lett<br />
forståelig og entydig måte.<br />
NB! Det skal benyttes samme tegningsmåte og symbolbruk som<br />
originaltegningene.<br />
Strømveis- og enlinjeskjemaer skal påføres:<br />
Referansemerking<br />
• Kursnr.<br />
• Rekkeklemmenr.<br />
• Klemmenr. på komponenter<br />
· ·<br />
Entreprenøren får tilsendt siste revisjon av tegninger, som skal<br />
benyttes for tegning av "som utført anlegg".<br />
"Som utført" tegninger som beskrevet<br />
RS<br />
10.07.3 HMS <strong>PROG</strong>RAM (SHA)<br />
ANSVAR OG MYNDIGHET<br />
1.1 Byggherren skal:<br />
• Sørge for at bestemmelser i lo<strong>ver</strong> og forskrifter, byggherrens<br />
krav og målsettinger samt andre krav til prosjektet blir<br />
gjennomført.<br />
• Kvalitetssikre at utførende virksomheter har forstått og<br />
implementert HMS kravene.<br />
• Kontrollere at utøvende virksomheter har den nødvendige<br />
kompetanse til å gjennomføre sitt arbeid på en forsvarlig<br />
måte.<br />
• Utnevne koordinator for HMS i gjennomføringsfasen.<br />
·<br />
Byggherren vil i alle prosjektets faser følge opp og føre tilsyn<br />
med at Entreprenøren har etablert aktiviteter på HMS området.<br />
Byggherrens representant og personer med bemyndigelse fra<br />
ham skal ha rett til å foreta HMS revisjoner og <strong>ver</strong>ifikasjoner av<br />
Entreprenørens og underle<strong>ver</strong>andørers systemer og arbeid på<br />
HMS området.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 22<br />
10 GENERELLE YTELSER<br />
07 Øvrige generelle ytelser<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
Byggherren skal kunne foreta både anmeldte og uanmeldte<br />
inspeksjoner på byggeplassen.<br />
1.2 Entreprenøren<br />
Entreprenøren i prosjektet skal sikre et høyt nivå med hensyn til<br />
helse, miljø og sikkerhet i sine produkter, tjenester og aktiviteter,<br />
og forplikte seg til å leve opp til byggherrens HMS mål.<br />
Entreprenøren i prosjektet skal:<br />
• Ha etablert et internkontrollsystem for helse, miljø og<br />
sikkerhet i egen organisasjon iht. til myndighetenes krav, ref.<br />
kapittel 5.<br />
• Utarbeide og i<strong>ver</strong>ksette prosjektspesifikke HMS plan iht. til<br />
kravene i dette HMS kravdokumentet.<br />
• For å styre og følge opp sine byggeaktiviteter skal<br />
byggherrens HMS krav og retningslinjer integreres som en<br />
del av Entreprenørens / Le<strong>ver</strong>andørens egne systemer.<br />
• Synliggjøre at HMS krav er et linjeansvar og at ansvaret for<br />
HMS er forankret i Entreprenørens toppledelse.<br />
• Sørge for at samtlige medarbeidere i organisasjonen følger<br />
opp gjeldende lo<strong>ver</strong>, forskrifter og bestemmelser innen HMS<br />
uavhengig av om de er dedikert spesielle HMS oppga<strong>ver</strong><br />
eller ikke.<br />
• Sørge for at Byggherrens HMS krav og mål videreføres i<br />
kontrakter til underle<strong>ver</strong>andører.<br />
·<br />
Entreprenøren skal bekrefte at de har implementert et system<br />
som tilfredsstiller myndighetskravene til HMS<br />
Ytelser som beskrevet<br />
RS<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 23<br />
10 GENERELLE YTELSER<br />
07 Øvrige generelle ytelser<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.07.4 ØVRIGE IKKE SPESIFIKKE YTELSER<br />
Generelle ytelser som framkommer av krav i BOK 0, anbudsog<br />
kontraktsbestemmelsene eller i innledende tekster, og<br />
som ikke er medtatt i prisbærende poster. Ytelsene, med<br />
henvisning til krav, spesifiseres under.<br />
.............................................................<br />
.............................................................<br />
.............................................................<br />
.............................................................<br />
............................................................. R.S.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg Side 24<br />
10 GENERELLE YTELSER<br />
08 O<strong>ver</strong>tagelse<br />
Postnr/kode Kode/Tekst Enhet Mengde Pris Sum<br />
10.08 O<strong>ver</strong>tagelse<br />
10.08.1 OVERTAGELSE<br />
Når prøving, funksjons- og samkjøringstester er avsluttet skal<br />
entreprenøren sende skriftlig melding til byggherren om at<br />
kontraktsarbeidene er ferdig for o<strong>ver</strong>tagelse.<br />
Innen rimelig frist etter at byggherren har mottatt melding om<br />
fullførte kontraktsarbeider skal det avholdes ferdigbefaring og<br />
o<strong>ver</strong>tagelsesforretning. En slik rimelig frist kan være 14 dager.<br />
O<strong>ver</strong>tagelsesforretningen skal avholdes i henhold til NS 8406 og<br />
med prosedyrer som beskrevet i NS 3434 O<strong>ver</strong>tagelse av bygg<br />
og anlegg - Prosedyrer. Det skal føres protokoll o<strong>ver</strong><br />
o<strong>ver</strong>tagelsesforretningen etter mønster vist i Tillegg A - C i<br />
samme standard.<br />
R.S.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 10 GENERELLE YTELSER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
40 ELKRAFT, GENERELT<br />
400 Merking elkraft<br />
Side 25<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
40 ELKRAFT, GENERELT<br />
400 Merking elkraft<br />
400.1 MERKING ELKRAFTANLEGG<br />
Merkesystem på bygget skal benyttes.<br />
Det kreves ikke benyttet skilter eller bånd for merking av<br />
kabler/uttak o.l. Det kan benyttes merketape forutsatt at<br />
merkingen har en levetid som tilsvarer levetiden for den<br />
enkelte kabel eller komponent. Merketapen skal også<br />
hefte til underlagt i like lang tid.<br />
Fysisk merking må stemme o<strong>ver</strong>ens med<br />
identifikasjonsnummer i dokumentasjon.<br />
Merkingen skal koordineres med tegningsunderlag.<br />
Komponenter og kabler skal påføres korresponderende<br />
merking på plantegninger og skjema.<br />
Merking utstyr<br />
Alle komponenter merkes med skilt eller egnet merketape.<br />
• Produsent, typebetegnelse,<br />
godkjenningsangivelse (merke) for utstyr som er<br />
underlagt spesielle godkjenningskrav,<br />
produksjonsår og -måned.<br />
• Informasjon om idriftsettelsesdato og<br />
firmaopplysninger for servicetjeneste på<br />
betjenings- og sentralutstyr.<br />
• Entydig merking av alle komponenter for øvrig.<br />
· ·<br />
Merking av elkraftanlegg som beskrevet<br />
RS<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 40 ELKRAFT, GENERELT :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
411 Systemer for kabelføring<br />
Side 26<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
411 Systemer for kabelføring<br />
Omfatter elkrafttekniske installasjoner for drift av bygning og virksomhet i bygning.<br />
Orientering<br />
Avstand mellom oppheng for kabelstiger skal være i henhold til belastningsdiagram for den aktuelle<br />
kabelstige. Benyttet festemetode skal gi sikker forankring uten å løsne ved kabelbelastning.<br />
Der elkaft- og teletekniske kabler føres på samme kabelstige, skal det benyttes skilleplate.<br />
Kabelstiger skal være korrosjonsbeskyttet eller av korrosjonsbestandig materiale etter standard: NS-<br />
EN 12944-2<br />
C3 ( alminnelig bruk).<br />
C5-I( badeanlegg).<br />
I badeanlegget og teknisk rom benyttes epoxy (C5-I) lakkerte kabelstigere eller andre materialer<br />
beregnet for miljøer i badeanlegg.<br />
Kabelstiger le<strong>ver</strong>es med alle montasjedetaljer som skjøteledd, nivåledd, 90 ° svinger, T -bend, kryss,<br />
festeskruer, og skal fremstå som et komplett system uten egenproduserte montasjedeler.<br />
Montasjedeler skal ha samme o<strong>ver</strong>flatebehandling som kabelstigene.<br />
Fabrikat : ………………………………………………………………….......<br />
Typebetegnelse : …………………………………………………………....<br />
Materialkvalitet : ………………………………………………………….......<br />
Belastbarhet(kg/m) :……………..ved senteravstand(m) :………………<br />
Standard : …………………………………………………………………....<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
411 Systemer for kabelføring<br />
Side 27<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
411.1 V22.2<br />
KABELSTIGE I STÅL, GALVANISERT<br />
Epoxy (C5-I)<br />
Bredde: 600 mm<br />
Monteres i en høyde<br />
Montasje: I takpendel m/boring eller horisontalt / <strong>ver</strong>tikalt på<br />
vegg.<br />
m 50<br />
411.2 V22.2<br />
KABELSTIGE I STÅL, GALVANISERT<br />
Epoxy (C5-I)<br />
Bredde: 400 mm<br />
Monteres i en høyder for stigekabler<br />
Montasje: I takpendel m/boring eller horisontalt / <strong>ver</strong>tikalt på<br />
vegg. m 50<br />
411.4 V22.2<br />
KABELSTIGE I STÅL, GALVANISERT<br />
Epoxy (C5-I)<br />
Bredde: 200 mm<br />
Monteres i en eller to høyder<br />
Montasje: I takpendel m/boring eller horisontalt / <strong>ver</strong>tikalt på<br />
vegg.<br />
m 50<br />
411.5 V21.115<br />
VEGGKANAL I LØPENDE LENGDE I ALUMINIUM a)<br />
I vaktrom medtas utenpåliggende horisontale og <strong>ver</strong>tikale<br />
installasjonskanaler for innfelling av uttak for elkraft, telefon og<br />
data.<br />
Materialkvaltet: Aluminium<br />
Farge: aluminium<br />
Veiledende mål: 123x72 mm, skal ha plass for innfelling av uttak<br />
Le<strong>ver</strong>ansen skal omfatte alle monteringsdetaljer som<br />
hjørnestykker, flens mot vegg, opphengsbraketter mm.<br />
Kanalbokser skal være inkludert i punktpriser under aktuell<br />
anleggskategori.<br />
Konferer detalj fra arkitekt ang eksakt plassering.<br />
Fabrikat: _________________________<br />
Type: ____________<br />
Materialkvalitet: _____________________________________<br />
Fysiske mål (BxD): ___________________ mm<br />
m 10<br />
Sum denne side:<br />
Akkumulert 41 BASISINSTALLASJONER FOR ELKRAFT :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
411 Systemer for kabelføring<br />
Side 28<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
411.6 V21.115<br />
VEGGKANAL I LØPENDE LENGDE I ALUMINIUM a)<br />
For føringer i dusjrom monteres <strong>ver</strong>tikale kanaler langs dører for<br />
bokser til varmekabler, utjevningsjording og signalutstyr mm.<br />
Materialkvaltet: Aluminium<br />
Farge: Hvit<br />
Veiledende mål: BxH = 115x48 mm, skal ha plass for innfelling<br />
av uttak.<br />
For montering rett på vegg eller på konsoll.<br />
Referanse produkt: POL-W1 (Thorsman)<br />
Le<strong>ver</strong>ansen skal omfatte alle monteringsdetaljer som front,<br />
opphengsbraketter mm. Kanalbokser skal være inkludert i<br />
punktpriser under aktuell anleggskategori.<br />
Fabrikat: _________________________ Type: ____________<br />
Materialkvalitet: _____________________________________<br />
Fysiske mål (BxD): ___________________ mm m 10<br />
411.7 V21.11<br />
VEGGKANAL I LØPENDE LENGDE<br />
Ved åpen kabelforlegning benyttes føringskanaler for kabler.<br />
Materialkvaltet: PVC<br />
Farge: Hvit<br />
Kanalen skal kunne føre 4stk. PR 2x2.5/ kabler.<br />
Kanalens størrelse avpasses etter aktuelle føringer.<br />
Le<strong>ver</strong>ansen skal omfatte alle monteringsdetaljer.<br />
Fabrikat: _________________________ Type: ____________<br />
Materialkvalitet: _____________________________________<br />
Fysiske mål (BxD): ___________________ mm m 25<br />
411.8 V21.115<br />
VEGGKANAL I LØPENDE LENGDE<br />
I ALUMINIUM a)<br />
Uttaksbokser i dørkanaler for signalutstyr mm.<br />
Komplett med nødvendige rammer og strekkavlastinger. stk. 15<br />
Sum denne side:<br />
Akkumulert 41 BASISINSTALLASJONER FOR ELKRAFT :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
411 Systemer for kabelføring<br />
Side 29<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
411.10 V12.114<br />
INSTALLASJONSRØR, GLATT<br />
PLAST - PVC<br />
32 mm<br />
Feste i tak og i vegger.<br />
Komplett med skjøte og feste materiell. m 25<br />
411.11 V12.214<br />
INSTALLASJONSRØR , KORRUGERT<br />
PLAST - PVC<br />
32 mm<br />
Feste i tak og i vegger.<br />
Komplett med skjøte og feste materiell. m 25<br />
411.12 V12.112<br />
INSTALLASJONSRØR, GLATT<br />
PLAST - PVC<br />
20 mm<br />
Trekkerør for reserve føringer fra kabelstiger i korridor til el.<br />
kanal, som vist på tegning.<br />
Feste i betong tak<br />
Komplett med skjøte og feste materiell.. m 50<br />
411.13 V12.212<br />
INSTALLASJONSRØR , KORRUGERT<br />
PLAST - PVC<br />
20 mm<br />
Feste i tak og i vegger.<br />
Komplett med skjøte og feste materiell. m 50<br />
Sum denne side:<br />
Sum 41 BASISINSTALLASJONER FOR ELKRAFT :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
412 Jording<br />
Side 30<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
412 Jording<br />
412.1 Jording av utsatte anleggsdeler (andre ledende deler) i<br />
henhold til FEL.<br />
R.S.<br />
412.2 Y71.62219<br />
JORDINGSMATERIELL<br />
UTJEVNINGSFORBINDELSE<br />
UTFØRT MED JORDKLEMME<br />
BLANK Cu<br />
Punkt for utjevning av utsatte ledene deler i dusj anlegg og<br />
svømmebaseng.<br />
ihht. NEK 400 : 400-7-701 og 400-7-702<br />
Som ett punkt regnes komplett, inkl. kabel fra utgjevningspunkt<br />
med tilkobling til følgende komponenter:<br />
- metalliske vannrør<br />
- metalliske ventilasjonsrør<br />
- metalliske konstruksjonsdeler<br />
- Mellom kurser<br />
Utjevningsforbindelser til ledendeler<br />
Isolert koblingsledning (gul/grønn) min 4mm2 stk 25<br />
412.3 Y71.6599<br />
UTJEVNINGSFORBINDELSE UTFØRT MED LEDNING<br />
Utjevningsforbindelser til andre leden deler.<br />
Isolert koblingsledning PN 25 mm² (gul/grønn) m 100<br />
412.4 Y71.6599<br />
UTJEVNINGSFORBINDELSE UTFØRT MED LEDNING<br />
Utjevningsforbindelser til andre leden deler.<br />
Isolert koblingsledning PN 10 mm² (gul/grønn) m 100<br />
412.5 Y71.6599<br />
UTJEVNINGSFORBINDELSE UTFØRT MED LEDNING<br />
Utjevningsforbindelser til andre leden deler.<br />
Isolert koblingsledning PN 4 mm² (gul/grønn) m 200<br />
412.6 Y71.9999<br />
UTFØRT<br />
Tilkobling av jordledere til objekt med presskabelsko med skrue,<br />
sprengskive og mutter, 16 - 25 mm² stk 10<br />
412.7 Y71.9999<br />
UTFØRT<br />
Tilkobling av jordledere til objekt med presskabelsko med skrue,<br />
sprengskive og mutter, 10 - 16 mm² stk 10<br />
Sum denne side:<br />
Akkumulert 41 BASISINSTALLASJONER FOR ELKRAFT :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
412 Jording<br />
Side 31<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
412.8 Y71.9999<br />
UTFØRT<br />
Tilkobling av jordledere til objekt med presskabelsko med skrue,<br />
sprengskive og mutter, 2.5 - 6 mm² stk 200<br />
412.9 Y71.9999<br />
UTFØRT<br />
Kobberskinne for tilkobling av jordelektrode og<br />
utjevningsforbindelser i teknisk rom.<br />
Mål ca.: BxDxL= 25x5x500 mm.<br />
Koblingsstykket skal ha påmontert tilkoblingsskruer med<br />
vingemutre slik at fra- og tilkobling enkelt kan utføres. H<strong>ver</strong>t<br />
koblingsstykke skal ha minimum 20 tilkoblinger for jordleder.<br />
Komplett le<strong>ver</strong>t og montert inklusive festemateriell og<br />
avstandsstykke til vegg. stk 2<br />
412.10 Y71.9999<br />
UTFØRT<br />
Utjevningsforbindelser sveies til armeringsjern. min 4mm2 stk 10<br />
412.11 Y71.9999<br />
UTFØRT<br />
Kobberskinne med koblingsklemmer for tilkobling av<br />
utjevningsforbindelse i dusj anlegg og lignende. Mulighet for<br />
tilkobling av min 10 stk. utjevningsforbindelser. Mulighet for<br />
montering i el. kanal. stk 5<br />
412.12 Y71.67-0<br />
UTJEVNINGSFORBINDELSE<br />
UTFØRT MED PRESSHYLSE<br />
Materiale<br />
Tilkobling til nettingunderlag med pressklemme - 2,5 mm 2 stk. 8<br />
412.13 KONTINUITET I JORDLEDERE OG UTJEVNINGSLEDERE<br />
Samtlige beskyttelsesjordledere og utjevningsledere skal<br />
kontinuitetsprøves. Måleprotokoll skal inkluderes i<br />
anleggsdokumentasjonen.<br />
R.S.<br />
412.14 AVREGNINGSPOST<br />
Jordingsanlegget er i hovedsak inntegnet, men på grunn av<br />
forhold som ikke kan avklares i prosjekteringsfasen medregnes<br />
en rundsum<br />
R.S.<br />
412.15 Y71.6416<br />
UTJEVNINGSFORBINDELSE<br />
UTFØRT SOM LINE<br />
BLANK CU<br />
50 mm2<br />
Sum denne side:<br />
Akkumulert 41 BASISINSTALLASJONER FOR ELKRAFT :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
41 BASISINSTALLASJONER FOR ELKRAFT<br />
412 Jording<br />
Side 32<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Utjevninvgs forbindele skal tilkobles innstøpte bolter. Skjøt<br />
utføres ved hjelp av sveising.<br />
stk 0<br />
Sum denne side:<br />
Sum 41 BASISINSTALLASJONER FOR ELKRAFT :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
Side 33<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
LAVSPENT FORSYNING<br />
GENERELT<br />
Anleggets forsyningssystem er 230V TN-S system.<br />
Tilførselskabler kommer fra skolebygg, i grøft og fram til<br />
eksisterende hovedfordeling i under etasje svømmeanlegg.<br />
1 Kortslutningsnivå<br />
Dimensjonerende kortslutningsstrømmer er gitt fra BKK:<br />
Data i hovedfordeling hovedbygg Sandgotna skole:<br />
(Nettstasjon 578)<br />
Ik3 max : 45Ka - cos 0,24<br />
Ik2 min : 23 Ka - cos 0,20<br />
Ik1 max : 13 Ka - cos 0,08<br />
Ik1 min : 10 Ka - cos 0,90<br />
Fra hovedbygg Sandgotna skole til hovedfordeling for bygg<br />
svømmeanlegg ligger en eksisterende kable som skal benyttes.<br />
Kabel type: PFSP 3x150/50 Al ca. 50m<br />
Vern i hovedfordeling skolebygg: 3x225A NH høyeffekt<br />
patroner.<br />
Entreprenøren er ansvarlig for kortslutningsberegninger som<br />
skal fremlegges til RIE for kontroll og godkjenning.<br />
Dimensjonering og kortslutningsberegninger utføres med<br />
FEBDOK før fordelinger settes i produksjon.<br />
RS<br />
2 SELEKTIVITET<br />
Generelt vil det i anlegget bli krevd selektivitet opp til 3 kA.<br />
For å kunne dokumentere selektivitet, skal samtlige <strong>ver</strong>n som<br />
inngår i denne entreprise være av samme fabrikat.<br />
Fabrikat <strong>ver</strong>n:<br />
________________________________________<br />
Før stativene for fordelinger blir satt i produksjon på fabrikk, skal<br />
det fremlegges dokumentasjon på at selektivitetskravene er<br />
oppfylt. Både tabeller fra <strong>ver</strong>nle<strong>ver</strong>andør og datautskrift av<br />
selektivitetsanalyse regnes som tilstrekkelig dokumentasjon.<br />
(FEBDOK)<br />
R.S.<br />
3 SAMSVAR MED TAVLENORMEN<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
Side 34<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Hovedfordeling bygges i henhold til EN 60 439-1, mens<br />
underfordelinger bygges for usakkyndig betjening og skal i<br />
tillegg utføres i henhold til EN 60 439-3. Samsvarserklæringer<br />
skal inkluderes i anleggsdokumentasjonen.<br />
R.S.<br />
4 TERMOFOTOGRAFERING<br />
Fordelinger skal termofotograferes 3 månder etter at anlegget er<br />
tatt i bruk, eller etter at byggherre/byggeleder/elektro rådgi<strong>ver</strong><br />
har varslet om at termofotografering kan utføres.<br />
Alle kostnader for dette medtas.<br />
Termofotografering skal utføres av Nemko - sertifisert<br />
termografør.<br />
Den skriftlige rapporteringen fra utført termografioppdrag skal<br />
inneholde momenter foreslått av fagutvalget i Nemko.<br />
Spesielt nevnes at rapporten skal inneholde fotografi av den<br />
aktuelle fordeling med opplysninger om: sted, utstyr, status,<br />
dato og tid.<br />
Videre skal den inneholde termogram med angivelse av<br />
temperatur i feilsted, normal driftstemperatur, o<strong>ver</strong>temperatur,<br />
merkelast (amp) og last i feilsted.<br />
Rapport skal inneholde anbefalte tiltak for utbedring.<br />
Rapport signeres av utførende termografør<br />
Rettigheter til resultatet tilfaller byggherren.<br />
Rapport o<strong>ver</strong>sendes rådgivende ingeniør.<br />
Kostnader for termofotografering av fordelingene medtas her.<br />
R.S.<br />
432 Systemer for hovedfordeling<br />
Orientering<br />
Eksisterende avgang i hovedfordeling i hovedbygg skole og<br />
eksisterende inntakskabel beholdes.<br />
432.5 Y21.1119<br />
ELKRAFTFORDELING FOR DISTRIBUSJON<br />
PREFABRIKKERT MONTERT I SKAP<br />
KAPSLINGSGRAD IP65<br />
HOVEDFORDELING =432.001<br />
Gulvmontert skap med dører, plassert ved vegg inkl. sokkel.<br />
Veiledende fysiske mål (BxHxD): 1000x2000x600.<br />
Korrosjonsklasse C4 i hht. NS-EN ISO 12944-2<br />
Spenning: 230V TN system<br />
Montasje: På sokkel<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
432 Systemer for hovedfordeling<br />
Side 35<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Fordelingen bygges opp av 2 felt av standard modulskap.<br />
Et felt for stigekabler og et felt for effektbrytere.<br />
- Formkrav i hht EN 60 439-1: FORM 2, skinner adskilt fra<br />
funksjonsenheter<br />
- Stigekabel kobles direkte til avgangsbryter, utgående.<br />
stigekabler føres ut i topp av fordeling.<br />
- Kapsling: IP 65 med lukkede dører.<br />
- Kapsling: IP 30 med åpne dører.<br />
- Materialkvalitet: pul<strong>ver</strong>- eller epoxylakkert stålplate korr. kl C4.<br />
- Hengslete dører med lukkemekanisme og lås type BLH.<br />
- Komplett blindskjema i front av fordeling.<br />
- Jordfelo<strong>ver</strong>våkning av stigekabler, instrument i front.<br />
- Nettanalysator, digital display i front.<br />
- Fordeling bygges opp for enkel termo fotografering.<br />
Tavlebygger: ________________________________________<br />
Fabrikat: _______________________ Type:<br />
_______________<br />
Fysiske mål totalt: (BxDxH): _______________________ m<br />
Komplett i henhold til skjema 001.E.432.60.001 stk. 1<br />
432.6 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
TILKOBLING AV STIGEKABLER OG INNTAKSKABEL<br />
Ledermateriale: Aluminium<br />
Antall faseledere: 3 + PE<br />
T<strong>ver</strong>rsnitt: 50 mm² - 240 mm²<br />
Pris skal inkludere kontroll av tilkoblingsmoment (ettertrekking)<br />
ca. 1 uke etter at første tiltrekking er utført.<br />
Tabell o<strong>ver</strong> tiltrekningsmomenter skal utarbeides og inkluderes i<br />
anleggsdokumentasjonen. Tabellen skal dessuten limes opp på<br />
innside av skapdør i aktuell fordeling. stk 1<br />
432.10 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
TILKOBLING AV STIGEKABLER OG INNTAKSKABEL<br />
Ledermateriale: Kobber<br />
Antall faseledere: 3+PE<br />
T<strong>ver</strong>rsnitt: 16 mm² - 50 mm²<br />
Pris skal inkludere kontroll av tilkoblingsmoment (ettertrekking)<br />
ca. 1 uke etter at første tiltrekking er utført.<br />
Tabell o<strong>ver</strong> tiltrekningsmomenter skal utarbeides og inkluderes i<br />
anleggsdokumentasjonen. Tabellen skal dessuten limes opp på<br />
innside av skapdør i aktuell fordeling.<br />
stk 3<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
433 Elkraftfordeling til alminnelig bruk<br />
Side 36<br />
433 Elkraftfordeling til alminnelig bruk<br />
I dette kapittel inngår fordelinger og kursoppleg til alminnelig forbruk.<br />
Valg av fabrikat og type <strong>ver</strong>n/sikringsutstyr m.m. skal for berørte fordelinger samordnes for<br />
å dokumentere selektivitet. Hvis dette har innvirkning på kostnader skal dette oppgis.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4331 Fordelinger til alminnelig forbruk<br />
Side 37<br />
4331 Fordelinger til alminnelig forbruk<br />
Som kurssikringer i underfordelinger benyttes sikringsautomater til og med 63A.<br />
Det benyttes C-karakteristikk hvis ikke annet er angitt. Automater skal tilfredsstille krav i<br />
FEL, kap. 43. Bryteevne for automater velges etter EN 60898 for usakkyndig betjening<br />
Alle sikringskurser skal ha allpolig brudd. Tilbudt materiell må kunne koble ut største kortslutningsstrøm<br />
på stedet.<br />
Berøringssikkerhet:<br />
Der ikke annet er angitt, skal fordelinger (i avdekket tilstand) være berøringssikker IP2XC.<br />
Dette gjelder også baksiden av innfelt utstyr i skapdør.<br />
Alle inn- og utgående kabler opp til og med 6 mm 2 tilkobles via rekkeklemmelister.<br />
For kabler med fremmedspenning benyttes separate rekkeklemmelister. Dersom<br />
fremmedspenning tilføres fordeling skal dette merkes tydelig med advarselskilt.<br />
Ferdig utfylt kurs- og kabeltabell skal monteres i plastlomme i fordelinger.<br />
Pris skal inkludere komplette arbeider i underfordeling med nødvendige rekkeklemmer,<br />
koblingsmateriell, merking, montasje og tilkoblinger av alle inn- og utgående kabler.<br />
Godkjenning:<br />
Det skal benyttes CE-merket utstyr.<br />
Tilbudt materiell og utstyr:<br />
Sikringsautomater:<br />
Fabr./type:<br />
____________________________________<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4331 Fordelinger til alminnelig forbruk<br />
Side 38<br />
Enhetspriser<br />
For eventuell regulering av mengder, bes oppgitt enhetspriser for ferdig delprodukt. (Ferdig<br />
innsatt og tilkoplet, inkl. rekkeklemme, pakknippel etc. ). Priser angis som montert på<br />
byggeplass.<br />
433a Komplett jordfeilautomat 2p, 10-25A kar. B/C<br />
kr eks. mva:<br />
____________________________________<br />
433b Komplett automatsikring 2p, 10-25A kar. B/C<br />
kr eks. mva:<br />
____________________________________<br />
433c Komplett jordfeilautomat 3p, 10-25A kar. B/C<br />
kr eks. mva:<br />
____________________________________<br />
433d Komplett automatsikring 3p, 32A kar. B/C<br />
kr eks. mva:<br />
____________________________________<br />
433e Effektkontaktor 2/16 A<br />
kr eks. mva:<br />
____________________________________<br />
433f Effektkontaktor 3/16 A<br />
kr eks. mva:<br />
____________________________________<br />
433g Jordfeilbryter 2/16 A<br />
kr eks. mva:<br />
____________________________________<br />
1 Enhetspriser elektro ved endringer:<br />
410 Bæresystemer<br />
Kabelstiger: 200mm pr.m kr.<br />
400mm pr.m kr.<br />
600mm pr.m kr.<br />
pr.m kr.<br />
Veggkanal POL-W1 hvit farge pr.m kr.<br />
Veggkanal INKA 123 alu farge pr.m kr.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4331 Fordelinger til alminnelig forbruk<br />
Side 39<br />
4332 Kursopplegg for lys og nødlys (Punkt)<br />
Lysarmaturer pr.stk kr.<br />
Lysbrytere pr.stk kr.<br />
Nødlysarmaturer pr.stk kr.<br />
442/443 Belysningsutstyr og nødlysutstyr<br />
Det vedlegges egen liste o<strong>ver</strong> lysutstyr<br />
461 Drifttekniske installasjoner (Punkt)<br />
Stikkontakt 2/16A innfelt pr.stk kr.<br />
Stikk i kanal pr.stk kr.<br />
Stikk med lokk pr.stk kr.<br />
Stikk 4/16A pr.stk kr.<br />
51/52 Tele / Datakabling (Punkt)<br />
Telefon/data, kat 6 (kabel + uttak) pr.stk kr.<br />
Plinteringspanel i UF pr.stk kr.<br />
542 Utstyr for Brannalarmanlegg<br />
Punkt inkl. utstyr Optisk røykdetektor pr.stk kr.<br />
Punkt inkl. utstyr Manuell melder pr.stk kr.<br />
Punkt inkl. utstyr Multikriterie detektor pr. stk kr.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4331 Fordelinger til alminnelig forbruk<br />
Side 40<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
4331.3 Y21.1132<br />
ELKRAFTFORDELING FOR DISTRIBUSJON<br />
PREFABRIKKERT<br />
MONTERT PÅ STATIV<br />
KAPSLINGSGRAD IP40<br />
UNDERFORDELING =433.101<br />
230 TN-S<br />
Underfordeling i tavlenisje ved vestibyle plan 1. (G.1.1)<br />
Arrangement/mål<br />
BxH = ca. 1000x2000. Tavlen plasseres i nisje. Av dette skal<br />
300 høyde settes av til SD-anlegg.<br />
Tekniske krav<br />
Underfordelinger produseres i henhold til EN 60439-1 og EN-<br />
60439-3, beregnet for usakkyndig betjening.<br />
Fordelingen har lastbryter på inntaket på 125A.<br />
Entreprenør er ansvarlig for å utarbeide nødvendige<br />
strømveisskjema.<br />
Dokumentasjon i følge NEK 400 : 2006 og kursfortegnelse skal<br />
utarbeides og monteres i lommer i underfordelinger.<br />
De angitte målene er foreløpige, og må tilpasses til "virkelige"<br />
mål på anleggssted, dette er el.entreprenørs ansvar.<br />
Utgående kurser med kabelt<strong>ver</strong>rsnitt mindre eller lik 6mm 2<br />
kobles via rekkeklemmer.<br />
Kabel for kurser =>10mm2 koples direkte til kursavganger.<br />
Ved hulltaking i stålskap/plater medtas nippler for inn- og<br />
utgående kabler.<br />
Låsbar dør med BLH lås.<br />
Alt materiell benyttet i underfordelingen skal være halogenfritt.<br />
Alle signaler til SD-anlegg skal være potensialfrie.<br />
Transformator for SD-anlegg medtas<br />
Komplett med utstyr i hht. skjema: 01.E.433.60.101 stk 1<br />
4331.4 Y21.1132<br />
ELKRAFTFORDELING FOR DISTRIBUSJON<br />
PREFABRIKKERT<br />
MONTERT PÅ STATIV<br />
KAPSLINGSGRAD IP40<br />
UNDERFORDELING =433.102<br />
230 TN-S<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4331 Fordelinger til alminnelig forbruk<br />
Side 41<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Eksisterende underfordeling er et innfelt skap på scene i<br />
gymnastikksal. (G.1.2)<br />
Arrangement/mål<br />
BxH = ca. 1000x1000. Det avsettes plass til utstyr for SDanlegg.<br />
Tekniske krav<br />
Underfordeling risikovurderes og utføres etter punkt<br />
810.512.01.07 i NEK 400.<br />
Beregnet for usakkyndig betjening.<br />
Avdekning ved åpen dør: IP30<br />
Eksisterende UZ-elementer erstattes med jordfeilautomater.<br />
Nye rekkeklemmer og eventuelt nye brytere..<br />
Fordelingen har lastbryter på inntaket på 63A.<br />
Entreprenør er ansvarlig for å utarbeide nødvendige<br />
strømveisskjema.<br />
Dokumentasjon i følge NEK 400 : 2006 og kursfortegnelse skal<br />
utarbeides og monteres i lommer i underfordelinger.<br />
De angitte målene er foreløpige, og må tilpasses til "virkelige"<br />
mål på anleggssted, dette er el.entreprenørs ansvar.<br />
Utgående kurser med kabelt<strong>ver</strong>rsnitt mindre eller lik 6mm 2<br />
kobles via rekkeklemmer.<br />
Kabel for kurser =>10mm2 koples direkte til kursavganger.<br />
Ved hulltaking i stålskap/plater medtas nippler for inn- og<br />
utgående kabler.<br />
Låsbart med BLU. O<strong>ver</strong>flate: Pul<strong>ver</strong>lakkert<br />
Alt materiell benyttet i underfordelingen skal være halogenfritt.<br />
Alle signaler til SD-anlegg skal være potensialfrie.<br />
Transformator for SD-anlegg vurdert om det skal medtas<br />
Komplett med utstyr i hht. skjema: 01.E.433.60.102 stk 1<br />
4331.6 Y21.1132<br />
ELKRAFTFORDELING FOR DISTRIBUSJON<br />
PREFABRIKKERT<br />
MONTERT PÅ STATIV<br />
KAPSLINGSGRAD IP40<br />
UNDERFORDELING =433.001<br />
230 TN-S<br />
Eksisterende underfordeling som består av flere skap i<br />
tilfluktsrom i under etasje. (G.0.2)<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4331 Fordelinger til alminnelig forbruk<br />
Side 42<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Arrangement/mål<br />
BxH = ca. 800x1000 x 3. Det avsettes plass til utstyr for SDanlegg.<br />
Tekniske krav<br />
Underfordelinger risikovurdes og utføres etter punkt<br />
810.512.01.07 i NEK 400.<br />
Beregnet for usakkyndig betjening.<br />
Avdekning ved åpen dør: IP30<br />
Eksisterende UZ-elementer erstattes med jordfeilautomater og<br />
rekkelemmer fornyes i tillegg til eventuelle bryter.<br />
Fordelingen har lastbryter på inntaket på 63A.<br />
Entreprenør er ansvarlig for å utarbeide nødvendige<br />
strømveisskjema.<br />
Dokumentasjon i følge NEK 400 : 2006 og kursfortegnelse skal<br />
utarbeides og monteres i lommer i underfordelinger.<br />
De angitte målene er foreløpige, og må tilpasses til "virkelige"<br />
mål på anleggssted, dette er el.entreprenørs ansvar.<br />
Utgående kurser med kabelt<strong>ver</strong>rsnitt mindre eller lik 6mm 2<br />
kobles via rekkeklemmer.<br />
Kabel for kurser =>10mm2 koples direkte til kursavganger.<br />
Ved hulltaking i stålskap/plater medtas nippler for inn- og<br />
utgående kabler.<br />
Låsbart med BLU. O<strong>ver</strong>flate: Pul<strong>ver</strong>lakkert<br />
Alt materiell benyttet i underfordelingen skal være halogenfritt.<br />
Alle signaler til SD-anlegg skal være potensialfrie.<br />
Transformator for SD-anlegg vurdert om det skal medtas<br />
Komplett med utstyr i hht. skjema: 00.E.433.60.001 stk 1<br />
4331.7 Y21.1132<br />
ELKRAFTFORDELING FOR DISTRIBUSJON<br />
PREFABRIKKERT<br />
MONTERT PÅ STATIV<br />
KAPSLINGSGRAD IP40<br />
UNDERFORDELING =433.002<br />
230 TN-S<br />
Eksisterende underfordeling som består av flere skap i<br />
tilfluktsrom i under etasje. (G.0.3)<br />
Arrangement/mål<br />
BxH = ca. 800x1000 x 3. Det avsettes plass til utstyr for SDanlegg.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4331 Fordelinger til alminnelig forbruk<br />
Side 43<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Tekniske krav<br />
Underfordelinger risikovurdes og utføres etter punkt<br />
810.512.01.07 i NEK 400.<br />
Beregnet for usakkyndig betjening.<br />
Avdekning ved åpen dør: IP30<br />
Eksisterende UZ-elementer erstattes med jordfeilautomater og<br />
rekkelemmer fornyes i tillegg til eventuelle bryter.<br />
Fordelingen har lastbryter på inntaket på 63A.<br />
Entreprenør er ansvarlig for å utarbeide nødvendige<br />
strømveisskjema.<br />
Dokumentasjon i følge NEK 400 : 2006 og kursfortegnelse skal<br />
utarbeides og monteres i lommer i underfordelinger.<br />
De angitte målene er foreløpige, og må tilpasses til "virkelige"<br />
mål på anleggssted, dette er el.entreprenørs ansvar.<br />
Utgående kurser med kabelt<strong>ver</strong>rsnitt mindre eller lik 6mm 2<br />
kobles via rekkeklemmer.<br />
Kabel for kurser =>10mm2 koples direkte til kursavganger.<br />
Ved hulltaking i stålskap/plater medtas nippler for inn- og<br />
utgående kabler.<br />
Låsbart med BLU. O<strong>ver</strong>flate: Pul<strong>ver</strong>lakkert<br />
Alt materiell benyttet i underfordelingen skal være halogenfritt.<br />
Alle signaler til SD-anlegg skal være potensialfrie.<br />
Transformator for SD-anlegg vurdert om det skal medtas<br />
Komplett med utstyr i hht. skjema: 00.E.433.60.002 stk 1<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4332 Kursopplegg til alminnelig forbruk<br />
Side 44<br />
4332 Kursopplegg til alminnelig forbruk<br />
Som hovedregel monteres skjult nyanlegg i lettvegger, faste himlinger, mur<strong>ver</strong>k og<br />
plasstøpt betong. O<strong>ver</strong> demonterbare himlinger monteres åpent røranlegg i tak eller kabler<br />
på bruer. Eksisterende kursopplegg vurderes og oppgraderes ved behov.<br />
Vedørende. merking, se kapittel 40.<br />
Tetting rundt rør og bokser m.m der fuktsperre brytes skal tettes av el-entreprenør.<br />
Der det benyttes fleksibel ledning for tilkobling av utstyr skal det sørges for solig<br />
strekkavlastning i tilkoblingsenden.<br />
Hulltaking for gjennomføringer av rør og kabler inntil 25mm er ikke angitt separat.<br />
Kostnader for dette skal inngå i prisene for kursopplegg.<br />
Mengdeberegningen utføres i henhold til NS3420.<br />
Innføring og tilkopling av kurskabler i fordelingstavler er medtatt i kapittel 4331.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4332 Kursopplegg til alminnelig forbruk<br />
Side 45<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Kursopplegg for lys, stikk og nødlys mm:<br />
Dersom røranlegg monteres før ventilasjons- kanaler,<br />
plikter entreprenøren å påse at uttak ikke monteres i<br />
konflikt med kanalføringer.<br />
Det forutsettes følgende montasjehøyder (senterhøyder)<br />
o<strong>ver</strong> ferdig gulv: (dersom ikke annet er angitt spesielt på<br />
tegninger)<br />
Kfr også plassering angitt i NS 3931:2001.<br />
• Lysbrytere (enkeltvis) 1,0 m<br />
• Lysbrytere (to eller flere sammen) 1,05<br />
• Stikkontakter 0,15<br />
4332.1 Y63.14<br />
PUNKT FOR ELKRAFT<br />
KAPSLINGSGRAD IP55<br />
Kursopplegg for lys, brytere og stikkontakter for lys. stk 170<br />
4332.2 Y63.14<br />
PUNKT FOR ELKRAFT<br />
KAPSLINGSGRAD IP55<br />
Kursopplegg for nødlys (inkl. evt. bus). stk 80<br />
4332.3 Y63.11<br />
PUNKT FOR ELKRAFT<br />
KAPSLINGSGRAD IP20<br />
Kursopplegg til sentralutstyr for nødlys inkl. ny avgang i<br />
underfordeling. stk 3<br />
4332.4 Y63.11<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP20<br />
Punkt for trippel/dobbel stikkontakt 2/16A+j i uttakspanel i kanal<br />
eller uttaksboks. Komplett med alle nødvendige bokser, rammer<br />
festemateriell div.<br />
- Alle stikkontakter skal være utstyrt med barnesikring<br />
Antall punkt fra fordelinger stk 5<br />
4332.5 Y63.11<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP20<br />
Stikkuttak generelt på egne tekniske kurser, for<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4332 Kursopplegg til alminnelig forbruk<br />
Side 46<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
vaskemaskin, moppemaskin, induksjonstopp etc.<br />
Enkel eller dobbel, innfelt eller påvegg inntil 2x25A. stk 1<br />
4332.6 Y63.11<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP20<br />
Stikk. uttak generelt på egne tekniske kurser.<br />
Enkel eller dobbel, innfelt eller påvegg 2x16A. stk 5<br />
4332.7 Y63.11<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP20<br />
Stikkuttak. Enkel eller dobbel, innfelt eller påvegg inntil<br />
2x16A. stk 2<br />
4332.8 Y62.113<br />
STIKKONTAKT, ELKRAFT 1 UTTAK PER<br />
ENHETKAPSLINGSGRAD IP44<br />
Stikkontakt 3p+N+PE 32A<br />
Referanse: Philip Hauge A/S<br />
type: CUHA 432-6<br />
Montert på vegg<br />
Antall: stk 2<br />
4332.9 Y62.113<br />
STIKKONTAKT, ELKRAFT 1 UTTAK PER<br />
ENHETKAPSLINGSGRAD IP44<br />
Stikkontakt 2p+N+PE 16A<br />
Referanse: Philip Hauge A/S<br />
type: CUHA 416-6<br />
Montert på vegg<br />
Antall: stk 2<br />
4332.10 Y63.13<br />
PUNKT FOR ELKRAFT<br />
KAPSLINGSGRAD IP44<br />
Punkt for lys i badstu. Godkjentkabel for bruk i badstu som tåle<br />
tempratur på 170 grader C. stk. 6<br />
4332.11 Y63.11<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP44<br />
Punkt for komplett tilkobling, badstuovn<br />
Rom: 011<br />
For punkt medtas tilkobling av :<br />
1 stk. badstuovn<br />
1 stk. releboks ved fordeling<br />
Det medregnes 1stk. PFXP 3x10/PE mm² ca. 10m fra fordeling<br />
til releboks og SILFLEX 4110 4x10 mm² ca. 10m fra releboks<br />
til badstuovn.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4332 Kursopplegg til alminnelig forbruk<br />
Side 47<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Inkl. alle tilkoblinger, etc.<br />
Montasje: kabel t.o.m. 4 x 16 mm² fremført på kabelstige og i<br />
trekkerør.<br />
Antall punkt fra fordelinger til badstuer. stk. 1<br />
4332.12 Y63.11<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP44<br />
Punkt for komplett tilkobling, styrepanel og termistor (sensor)<br />
1 stk. styrepaneler plassert ved i vaktrom 108.<br />
For punkt medtas tilkobling av :<br />
1 stk. Styrepanel fra releboks. (LiYCY, 6-leder).<br />
1 stk. Tremistor i badstu fra styrepanel. (A07SS-R 2-leder).<br />
Montasje: kabel t.o.m. 10 x 2.5 mm² fremført på kabelstige og i<br />
trekkerør.<br />
Antall punkt fra relebokser til styrepaneler og sensorer: stk. 2<br />
4332.13 Y63.13<br />
PUNKT FOR ELKRAFT<br />
KAPSLINGSGRAD IP44<br />
Punkt for varmekabel i dusjrom og garderober, styrt med<br />
effektregulater o<strong>ver</strong> SD-anlegglokal. Punktpris skal inkludere 2-<br />
polt bryter med gulvføler og effektregulator.<br />
Antall punkt fra fordeling. stk. 20<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4341 Fordelinger for driftsteknisk<br />
Side 48<br />
4341 Fordelinger for driftsteknisk<br />
Som kurssikringer i underfordelinger benyttes sikringsautomater til og med 63A.<br />
Det benyttes C-karakteristikk hvis ikke annet er angitt. Automater skal tilfredsstille krav i<br />
FEL, kap. 43. Bryteevne for automater velges etter EN 60898 for usakkyndig betjening<br />
Alle sikringskurser skal ha allpolig brudd. Tilbudt materiell må kunne koble ut største kortslutningsstrøm<br />
på stedet.<br />
Berøringssikkerhet:<br />
Der ikke annet er angitt, skal fordelinger (i avdekket tilstand) være berøringssikker IP2XC.<br />
Dette gjelder også baksiden av innfelt utstyr i skapdør.<br />
Alle inn- og utgående kabler opp til og med 6 mm 2 tilkobles via rekkeklemmelister.<br />
For kabler med fremmedspenning benyttes separate rekkeklemmelister. Dersom<br />
fremmedspenning tilføres fordeling skal dette merkes tydelig med advarselskilt.<br />
Ferdig utfylt kurs- og kabeltabell skal monteres i plastlomme i fordelinger.<br />
Pris skal inkludere komplette arbeider i underfordeling med nødvendige rekkeklemmer,<br />
koblingsmateriell, merking, montasje og tilkoblinger av alle inn- og utgående kabler.<br />
Godkjenning:<br />
Det skal benyttes CE-merket utstyr.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4341 Fordelinger for driftsteknisk<br />
Side 49<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
4341.1 Y21.1119<br />
ELKRAFTFORDELING FOR DISTRIBUSJON<br />
PREFABRIKKERT MONTERT I SKAP<br />
KAPSLINGSGRAD IP65<br />
UNDERFORDELING +01=433.006<br />
Gulvmontert skap med dører, plassert ved vegg inkl. sokkel.<br />
Veiledende fysiske mål (BxHxD): 1000x2000x600.<br />
Korrosjonsklasse C4 i hht. NS-EN ISO 12944-2<br />
Spenning: 230V TN-System<br />
Montasje: På sokkel<br />
Frontavdekning skal tilfredstille krav i NEK-EN 60439-3 (IP20C)<br />
Underfordeling i teknisk rom plan u.<br />
Arrangement/mål<br />
BxHxD = ca. 1000x2000x300. Fordelingen plasseres ved<br />
hovedfordling. Det avsettes 1000mm høyde til komponenter for<br />
SD-anlegg i fordelingen.<br />
Tekniske krav<br />
Underfordelinger produseres i henhold til EN 60439-1 og EN-<br />
60439-3, beregnet for usakkyndig betjening.<br />
Fordelingen har lastbryter på inntaket på 250A.<br />
Entreprenør er ansvarlig for å utarbeide nødvendige<br />
strømveisskjema.<br />
Dokumentasjon i følge NEK 400 : 2006 og kursfortegnelse skal<br />
utarbeides og monteres i lommer i underfordelinger.<br />
De angitte målene er foreløpige, og må tilpasses til "virkelige"<br />
mål på anleggssted, dette er el.entreprenørs ansvar.<br />
Utgående kurser med kabelt<strong>ver</strong>rsnitt mindre eller lik 6mm 2<br />
kobles via rekkeklemmer.<br />
Kabel for kurser =>10mm2 koples direkte til kursavganger.<br />
Ved hulltaking i stålskap medtas nippler for inn- og utgående<br />
kabler.<br />
Låsbart med BLU. O<strong>ver</strong>flate: Pul<strong>ver</strong>lakkert<br />
Alt materiell benyttet i underfordelingen skal være halogenfritt.<br />
Alle signaler til SD-anlegg skal være potensialfrie.<br />
Transformator for SD-anlegg medtas<br />
Komplett i henhold til skjema 001E434.60.001 stk. 1<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4342 Kursopplegg for driftsteknisk<br />
Side 50<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
4342 Kursopplegg for driftsteknisk<br />
Orentering<br />
Følgende VVS anlegg skal tilkobles.I<br />
Under etasje eksisterende teknisk rom<br />
System 31.xx Sanitæranlegg<br />
System 32.xx Varmeanlegg<br />
System 36.xx Luftbehandlingsanlegg garderober og dusj<br />
System 39.xx Basseng badeteknisk anlegg.<br />
1 etasje Rom 111a nytt teknisk rom<br />
System 36.xx Luftbehandling<br />
System 39.xx Bassengtekniskanlegg<br />
12 stk. pumper a 0,5 til 2,5kW<br />
5 stk. pumper a 3kW til 7,5kW<br />
Effektene oppgitt her er foreløpige. Kabelmontasje etter<br />
endelig kabelplan iflg. skjema fra SD-le<strong>ver</strong>andør<br />
4342.1 Y32.52413<br />
SIKKERHETSBRYTER BETJENING: VRI t.o.m. 63 A 230 VAC<br />
KAPSLINGSGRAD IP44<br />
Montasje: Kabelstige / betongvegg-tak.<br />
3 POLT<br />
Kapsling: EMC sikker<br />
Innføring: Spesialnippel for innføring av EMC-kabler.<br />
Gjennomgående tilkopling for PE leder<br />
Sikkerhetsbryter for utkopling av hovedstrøm for<br />
asynkronmotorer.<br />
Bryteren skal være låsbar i utkoplet stilling.<br />
Inkl. kopling av inn og utgående kabel med inntill 3 +PE.<br />
Tilbakemelding stk 17<br />
4342.2 J32.110<br />
INSTALLASJONSRØR. STÅL<br />
25 mm rør til utstyr. m 25<br />
4342.3 Y63.13<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP44<br />
Kursframlegg til pumper etc. tilkoblet vvs fordlinger.<br />
20m IFLI CU 4x2,5 Kabel i hovedsak på vegg/tak, og<br />
tilkobling i begge ender. stk 10<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4342 Kursopplegg for driftsteknisk<br />
Side 51<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
4342.4 Y63.13<br />
PUNKT FOR ELKRAFT KAPSLINGSGRAD IP44<br />
Kursframlegg til legoionella desinfeksjon.<br />
20m IFLI CU 4x2,5 Kabel i hovedsak på vegg/tak, og<br />
tilkobling i begge ender. stk 4<br />
4342.5 Y63.53<br />
PUNKT FOR AUTOMATISERING KAPSLINGSGRAD<br />
IP44<br />
FRA FORDELING 434.201.<br />
Kursframlegg til temp. følere etc.<br />
25m PFSK 4x0.75 Kabel i hovedsak på kabelbro/rør oh.<br />
Inkl. bendsling på kabelbro, rengjøring og tilkobling i<br />
begge ender. stk 31<br />
4342.6 Y63.53<br />
PUNKT FOR AUTOMATISERING KAPSLINGSGRAD<br />
IP44<br />
FRA FORDELING 434.201.<br />
Kursframlegg til legionella anlegg dusj anlegg. 12stk.<br />
dusjer pr. dusjrom. 4 stk dusjorom.<br />
10m PFSK 4x0.75 Kabel i hovedsak på kabelbro/rør oh.<br />
Inkl. bendsling på kabelbro, rengjøring og tilkobling i<br />
begge ender. stk 48<br />
4342.7 Y63.53<br />
PUNKT FOR AUTOMATISERING KAPSLINGSGRAD<br />
IP44<br />
FRA FORDELING 434.101<br />
Kursframlegg til ventiler, spjeldmotorer energimålere,<br />
brytere etc. 20m IFLI 4x1.5 Kabel i hovedsak på<br />
kabelbro/rør oh. Inkl. bendsling på kabelbro, rengjøring og<br />
tilkobling i begge ender. stk 60<br />
4342.8 MONTASJE.<br />
Montasje av følere. stk 31<br />
4342.9 MONTASJE.<br />
Montasje av spjeldmotorer, magn.ventiler, brytere etc. stk 60<br />
4342.10 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
Tilkoblet utstyr: Basseng badeteknisk anlegg<br />
Fordelingssystem/spenning:3x230V<br />
Kabel-/ledningstype:PFSP 3x16/16 Cu<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4342 Kursopplegg for driftsteknisk<br />
Side 52<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Ledertall/dimensjon: 3x16/16 Cu<br />
Kapslingsgrad:IP 55<br />
Hulltaking og nippel medtas<br />
Tilkobling i fordeling og i aggregat stk 2<br />
4342.11 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
Tilkoblet utstyr: Luftbehandlings aggregat<br />
Fordelingssystem/spenning:3x230V<br />
Kabel-/ledningstype:PFSP 3x16/16 Cu<br />
Ledertall/dimensjon: 3x16/16 Cu<br />
Kapslingsgrad:IP 55<br />
Hulltaking og nippel medtas<br />
Tilkobling i fordeling og i aggregat stk 1<br />
4342.12 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
Tilkoblet utstyr: Luftbehandlings aggregat for gymsal<br />
Fordelingssystem/spenning:3x230V<br />
Kabel-/ledningstype:PFSP 3x16/16 Cu<br />
Ledertall/dimensjon: 3x16/16 Cu<br />
Kapslingsgrad:IP 55<br />
Hulltaking og nippel medtas<br />
Tilkobling i fordeling og i aggregat stk 1<br />
4342.13 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
Tilkoblet utstyr: Avfuktnings aggregat for svømmehall<br />
Fordelingssystem/spenning:3x230V<br />
Kabel-/ledningstype:PFSP 3x16/16 Cu<br />
Ledertall/dimensjon: 3x16/16 Cu<br />
Kapslingsgrad:IP 55<br />
Hulltaking og nippel medtas<br />
Tilkobling i fordeling og i aggregat stk 1<br />
4342.14 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
Tilkoblet utstyr: Pumper<br />
Fordelingssystem/spenning:3x230V<br />
Kabel-/ledningstype:PFSP 3x6/6 Cu<br />
Ledertall/dimensjon: 3x6/6 Cu<br />
Kapslingsgrad:IP 55<br />
Hulltaking og nippel medtas<br />
Tilkobling i fordeling og i pumpe stk 12<br />
4342.15 Y68.1<br />
SEPARAT TILKOBLING AV ELKRAFT<br />
Tilkoblet utstyr: Pumper<br />
Fordelingssystem/spenning:3x230V<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Akkumulert 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
43 LAVSPENT FORSYNING<br />
4342 Kursopplegg for driftsteknisk<br />
Side 53<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Kabel-/ledningstype:PFSP 3x10/10 Cu<br />
Ledertall/dimensjon: 3x10/10 Cu<br />
Kapslingsgrad:IP 55<br />
Hulltaking og nippel medtas<br />
Tilkobling i fordeling og i pumpe stk 4<br />
4342.16 Y52.11217<br />
KABEL FOR SPENNINGSBÅND II<br />
3+PE / Cu<br />
16 mm²<br />
Kabeltype/kabelkonstruksjon: PFSP<br />
Forlegning/underlag: Kabelstige m 100<br />
4342.17 Y52.11216<br />
KABEL FOR SPENNINGSBÅND II<br />
3+PE / Cu<br />
10 mm²<br />
Kabeltype/kabelkonstruksjon: PFSP 3x10/10<br />
Forlegning/underlag: Kabelstige m 50<br />
4342.18 Y52.11215<br />
KABEL FOR SPENNINGSBÅND II<br />
3+PE / Cu<br />
6 mm²<br />
Kabeltype/kabelkonstruksjon: PFSP 3x6/6 Cu<br />
Forlegning/underlag: Kabelstige m 150<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 43 LAVSPENT FORSYNING :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
440 Lys, generelt<br />
Side 54<br />
44 LYS<br />
440 Lys, generelt<br />
Lysanlegget skal styres via bevegelsesfølere og/eller impulsbrytere og 2p brytere.<br />
Nødlysanlegget skal være av type desentralisert med o<strong>ver</strong>våkning.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
442 Belysningsutstyr<br />
Side 55<br />
442 Belysningsutstyr<br />
Alle lysarmaturer er på plantegninger merket med et 3-sifret posisjonsnr. som henviser til<br />
denne beskrivelse.<br />
Alt belysningsutstyr skal være CE-merket og i henhold til FEL.<br />
Armaturer med pendelmontasje, wiremontasje eller for montasje på skinner skal være<br />
vektbalanserte.<br />
Tilkoplingsklemmer skal minst være 2x2,5 mm 2 + 2,5 mm 2 jordleder.<br />
Forkopling:<br />
Armaturer skal ha elektronisk forkoblingsutstyr klasse A1 eller A2 der ikke annet er angitt<br />
spesifikt.<br />
Det skal tilbys forkoblingsutstyr med levetid lik eller bedre enn 50 000 timer ved armaturens<br />
høyeste tillatte omgivelsestemperatur og ellers under normale driftsforhold.<br />
Montasje og tilkopling:<br />
Innfelte lysarmaturer i underhimling skal monteres slik at de er sikret mot nedfall. Det skal<br />
benyttes fast tilkobling.<br />
Lyskilder:<br />
Samtlige armaturer skal le<strong>ver</strong>es med lyskilder i henhold til bestykningen som er oppgitt på<br />
h<strong>ver</strong> posisjon (pos). Dette gjelder også for markeringslysarmaturer.<br />
Fabrikat/type:<br />
Der hvor det er beskrevet fabrikat og type med tekst "med egenskaper som", skal tilbudt<br />
fabrikat og type oppgis. Med "med egenskaper som" menes at armaturens kvalitet skal<br />
være lik eller bedre og at den skal ha design som ikke avviker vesentlig fra den beskrevne.<br />
Tilbudt lysarmatur skal ha bestykning som beskrevet og lystekniske egenskaper tilsvarende<br />
referanseproduktet.<br />
Dokumentasjon:<br />
Brosjyremateriell med tekniske data for de viktigste armaturene samt forkoplingsutstyr,<br />
vedlegges tilbudet. Tilbudt fabrikat og type skal oppgis for alle armaturer.<br />
Prisene skal være komplette armaturer inkl. lyskilde, montasje og tilkopling i henhold til<br />
tekniske bestemmelser i NS3420.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
442 Belysningsutstyr<br />
Side 56<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
442.1 Pos. 01<br />
Armaturtype: Downligt, innfelt.<br />
Bestykning: 1x26W TC-DEL<br />
Forkobling: Elektronisk forkobling for Switchdim.<br />
Montasje: Innfelt i T-profilhimling.<br />
Størrelse: Ø=233 hull Ø=210 H=89<br />
Materiale/farge: Hvit trimring.<br />
Optikk: SI opal glass<br />
Avskjerming: Opal akryl avdekning<br />
Kapslingsgrad:IP-deksel IP 55<br />
Skal være tilrettelagt for enkelt vedlikehold.<br />
Beskrevet type:<br />
Glamox D20-RF210 126 830 SI/WH<br />
Tilbudt fabrikat og type:<br />
____________________________________ stk 82<br />
442.2 Pos. 02<br />
Armaturtype: Utenpåliggende i tak.<br />
Bestykning: 2x28W T5<br />
Forkobling: HF<br />
Montasje: I tak eller på wire.<br />
Størrelse: LxBxH=1277x145x101<br />
Materiale/farge: Polykarbonat/grå<br />
Optikk: Reflektor i aluminium<br />
Avskjerming: Klar avdekning<br />
Kapslingsgrad: IP66<br />
Beskrevet type:<br />
Glamox i40 228HF TW PC<br />
Tilbudt fabrikat og type:<br />
____________________________________ stk 38<br />
442.3 Pos. 03<br />
Armaturtype: Badstuarmatur<br />
Bestykning: Lyspære 60W<br />
Forkobling: -<br />
Montasje: På vegg.<br />
Størrelse: Ø=205 H=105<br />
Materiale/farge: -<br />
Optikk: -<br />
Avskjerming: -<br />
Kapslingsgrad: IP 24<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Akkumulert 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
442 Belysningsutstyr<br />
Side 57<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Skal være tilrettelagt for enkelt vedlikehold.<br />
Beskrevet type:<br />
Tylø Badstarmatur 60W<br />
Tilbudt fabrikat og type:<br />
____________________________________ stk 6<br />
442.4 Pos. 04<br />
Armaturtype: Utnpåliggende vegg<br />
Bestykning: 1 stk. 14W<br />
Forkobling: HF<br />
Montasje: På vegg o<strong>ver</strong> speil.<br />
Størrelse LxH: 610 x 105 mm<br />
Materiale/farge: Stål<br />
Optikk: -<br />
Avskjerming: Opal skjerm<br />
Kapslingsgrad: IP44<br />
Skal være tilrettelagt for enkelt vedlikehold.<br />
Beskrevet type:<br />
Glamox Sala T5 114 OP<br />
Tilbudt fabrikat og type:<br />
____________________________________ stk 6<br />
442.5 Pos. 05<br />
Armaturtype: Utenpåliggende i tak.<br />
Bestykning: 2x58W T8<br />
Forkobling: HF<br />
Montasje: I tak eller på wire.<br />
Størrelse: LxBxH=1573x145x101<br />
Materiale/farge: Polykarbonat/grå<br />
Optikk: Reflektor i aluminium<br />
Avskjerming: Klar avdekning<br />
Kapslingsgrad: IP66<br />
Skal ha være tilrettelagt for enkelt vedlikehold.<br />
Beskrevet type:<br />
Glamox i40 258HF TW PC<br />
Tilbudt fabrikat og type:<br />
____________________________________ stk 28<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Akkumulert 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
442 Belysningsutstyr<br />
Side 58<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
442.6 Pos. 06<br />
Armaturtype: Utenpåliggende tak<br />
Bestykning: Lysrør T5 2x28W.<br />
Forkobling: Elektronisk forkobling.<br />
Montasje: Utenpålagt.<br />
Størrelse LxB: ca 1230 x 174 mm<br />
Materiale/farge: Hvit<br />
Optikk: Opal<br />
Avskjerming: akryl.<br />
Kapslingsgrad: IP44<br />
Skal ha være tilrettelagt for enkelt vedlikehold.<br />
Beskrevet type:<br />
Glamox i20 228 OP<br />
Tilbudt fabrikat og type:<br />
____________________________________ stk 13<br />
442.7 Pos. 07<br />
Armaturtype: Utenpåliggende industri armatur<br />
Bestykning: Lysrør T8 2x36W.<br />
Forkobling: Elektronisk forkobling.<br />
Montasje: Utenpålagt.<br />
Størrelse LxBxH: ca 1334 x 165 x115 mm<br />
Materiale/farge: Syrefat stål<br />
Optikk: refelktor<br />
Avskjerming: PC.<br />
Kapslingsgrad: IP44<br />
Skal ha være tilrettelagt for enkelt vedlikehold.<br />
Beskrevet type:<br />
Glamox MIXZ67 236 PC M20<br />
Tilbudt fabrikat og type:<br />
____________________________________ stk 5<br />
442.9 BEVEGELSESDETEKTORER 230V, BASER, DIV TYPER ROM<br />
Monteres innfelt i tak for tenning av lys i rom når personer<br />
kommer gjennom inngangsdør. Evt. nødvendig brakett skal<br />
medle<strong>ver</strong>es i tilbudet.<br />
Detektorene skal ha innstillbar tidsperiode med min. 3 - 30<br />
minutter.<br />
Anlegget skal lyse i 10 minutter etter siste detekterte<br />
bevegelse.<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Akkumulert 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
442 Belysningsutstyr<br />
Side 59<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Deteksjon skal foregå slik at detektorene ved bevegelse tenner<br />
lysanlegget. Detektorene kobles slik at det er mulig å slå av<br />
lyset ved hjelp av eksisterende lysbryter, koblingsskjema kan<br />
utle<strong>ver</strong>es om nødvendig.<br />
Deteksjonsvinkel 360 grader. Deteksjonsradius stor nok til å gi<br />
tilfredsstillende funksjonalitet for et rom på 8x8 m.<br />
Prises her inkludert komponenter, festebraketter og tilkoblinger,<br />
komplett.<br />
Eventuell dagslyssensor skal settes ut av funksjon ved<br />
montering.<br />
Fabrikat: _________, Type: ______________ stk 25<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
443 Nødlysutstyr<br />
Side 60<br />
443 Nødlysutstyr<br />
Dette kapittel omfatter komplett le<strong>ver</strong>anse og montasje av nødlysutstyr inkl. sentralutstyr,<br />
programvare lyskilder og batteripakke. Armaturene skal le<strong>ver</strong>es med alle nødvendige<br />
festebraketter, avdekningsplater og skiltplater. Samtlige skilt skal ha symboler i henhold til<br />
ISO 3864.<br />
Batterier skal være fri for såkalt memory-effekt, og garanteres for full drift i minst 1 time<br />
dersom ikke annet er angitt. Batterier skal være av type HT (High Temperature). Garantert<br />
levetid for batteri skal være min. 5 år under forutsetning av fulgt vedlikeholdsinstruks.<br />
Garantert levetid for batteri:____________________<br />
Lysutbytte ved batteridrift:______________________<br />
(Oppgis i % av lumen ved nettdrift).<br />
Markeringslys skal lyse fast, og koble o<strong>ver</strong> på batteridrift ved spenningsbortfall. Ledelys<br />
tennes først ved spenningsbortfall.<br />
Alle nødlysarmaturer skal være o<strong>ver</strong>våket og testes automatisk av sentral.<br />
Alle markeringslysarmaturer skal være utstyrt med piktogram "løpende mann" pluss<br />
eventuell retningspil som tilleggssymbol.<br />
Markeringslys skal utføres med LED lyskilde. Som ledelys skal benyttes innfelte armaturer<br />
med LED lyskilde. Nødlysarmaturer skal le<strong>ver</strong>es med batteri.<br />
Sentral skal være av type o<strong>ver</strong>våket med desentralisert batteripakke. Dersom det er behov<br />
for egen buskabel for o<strong>ver</strong>våkning av armaturer, må dette medtas i pris for kursopplegg for<br />
nødlys.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
443 Nødlysutstyr<br />
Side 61<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
443.1 MONTASJEENHET, PREFABRIKERT<br />
SENTRALUTSTYR, <strong>PROG</strong>RAMVARE<br />
Nødvendig sentralutstyr, programvare, batteri med mer for å<br />
oppnå en komplett le<strong>ver</strong>anse iht orientering. Utgang til SDanlegg<br />
(systemstatus).<br />
Programmerbar 230V hovednødlyssentral,<br />
Sentral skal være med skjerm og meny på norsk språk.<br />
Sentralen skal ha automatisk lampe-, batteri- og systemkontroll,<br />
samt protokoll av armatur og system status.<br />
Sentralen skal ha innebygget grensesnitt til o<strong>ver</strong>ordnet<br />
o<strong>ver</strong>våkningsprogram (SD-anlegg fra EM - systemer). På<br />
skjermbildet til driftspersonell skal systemstatus gis.<br />
All informasjon og programmering skal vises på sentralens<br />
display. Programmeringsspråk og systemlogg skal være på<br />
Norsk språk.<br />
På sentralen skal det kunne avleses:<br />
• Alle aktuelle driftstilstander<br />
• Detaljerte system feilmeldinger som batterikapasitet,<br />
ladefeil, egenkontroll og tilstand av h<strong>ver</strong> armatur.<br />
• Sentral oppsett / programmering<br />
Følgende skal kunne programmeres:<br />
• Intervall, dato og klokkeslett for funksjoner og batteritester<br />
• Manuell tilbakekobling<br />
• Tekst for detaljert adresse og armatur informasjon i form av<br />
tekst<br />
Nødlysentral: =435.101<br />
Montasje: Ved / i underfordeling.<br />
Tilbudt type:<br />
Fabrikat: _________________________<br />
Type: ______________ stk 1<br />
443.2 Pos 80<br />
ARMATUR FOR LEDELYS<br />
INNBYGD ENERGIAKKUMULERING<br />
TILSTANDSOVER VÅKNING SENTRALT<br />
KAPSLINGSGRAD IP55<br />
Dekningsområde min. 7m.<br />
Bestykket med minimum 4 stk LED. Utskiftbar lyskilde.<br />
Skal garantere minimum 30.000 brenntimer på LED uten<br />
lysreduksjon.<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Akkumulert 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
443 Nødlysutstyr<br />
Side 62<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Innfelt montasje i himling.<br />
Tilb. fabr./type:<br />
____________________________________ stk 43<br />
443.3 Pos 81<br />
ARMATUR FOR MARKERINGSLYS<br />
INNBYGD ENERGIAKKUMULERING<br />
TILSTANDSOVER VÅKNING SENTRALT<br />
KAPSLINGSGRAD IP55<br />
Ensidig markeringslys i "20mm belyst nedhengt glassplate" og<br />
stål utførelse.<br />
Leseavstand min 20m.<br />
Bestykket med minimum 4 stk LED. Utskiftbar lyskilde.<br />
Skal garantere minimum 30.000 brenntimer på LED uten<br />
lysreduksjon o<strong>ver</strong> skiltflaten.<br />
Pendeloppheng gjennom himling til tak slik at skilt flukter med<br />
underkant himling.<br />
Piktogram pil ned.<br />
Tilb. fabr./type:<br />
____________________________________ stk 27<br />
443.4 Pos 83<br />
ARMATUR FOR MARKERINGSLYS<br />
INNBYGD ENERGIAKKUMULERING<br />
TILSTANDSOVER VÅKNING SENTRALT<br />
KAPSLINGSGRAD IP55<br />
Tosidig markeringslys i "20mm belyst nedhengt glassplate" og<br />
stål utførelse.<br />
Leseavstand min. 20m.<br />
Bestykket med minimum 4 stk LED. Utskiftbar lyskilde.<br />
Skal garantere minimum 30.000 brenntimer på LED uten<br />
lysreduksjon o<strong>ver</strong> skiltflaten.<br />
Pendeloppheng gjennom himling til tak slik at skilt flukter med<br />
underkant himling. Lengde på pendel ca. 60cm, må måles på<br />
stedet før bestilling.<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Akkumulert 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
443 Nødlysutstyr<br />
Side 63<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Piktogram pil høyre/venstre.<br />
Tilb. fabr./type:<br />
____________________________________ stk 2<br />
443.5 DRIFTSINSTRUKS<br />
Det skal utarbeides en detaljert drifts- og vedlikeholdsinstruks<br />
for det le<strong>ver</strong>te anlegget, der minimum følgende er inkludert:<br />
- Daglig bruk av anlegget<br />
- Lyskildeskift<br />
- Batteriskift<br />
- Kvitteringskort for utførte tester og vedlikehold.<br />
Instruksen skal inkluderes i anleggsdokumentasjonen.<br />
RS<br />
443.6 Opplæring av driftspersonell, registrering,<br />
systemdokumentasjon og igangsettelse (utføres av<br />
utstyrsle<strong>ver</strong>andør)<br />
RS<br />
443.7 Årskontroll; teknisk serviceavtale for nødlyssentral utføres av<br />
le<strong>ver</strong>andør i garantiperioden på 5 år<br />
RS<br />
443.9 ETTERLYSENDE LEDESYSTEM<br />
OPSJON PRIS PÅ ETTELYSENDE LEDESYSTEM.<br />
Aktuelle le<strong>ver</strong>andører for dette, er Thermax, Prolink eller Exit<br />
AS.<br />
I samme område som er vist på tegning kan det le<strong>ver</strong>es<br />
etterlysende ledesystem med striper i gulv, merking på dører,<br />
manuelle brannmeldere etc.<br />
le<strong>ver</strong>andøren må foreslå en løsning basert på tegning E400-20-<br />
001 og E400-20-101 som viser rømningsveier med<br />
markeringslys.<br />
Lyskilder i rommet har en fargetemperatur på 3000K<br />
Dører og nødutganger skal merkes på begge sider, samt<br />
panikkbeslag, håndtak og eventuelle manuelle meldere og<br />
nødåpnere må merkes. Brannposter må merkes.<br />
Videre må det etableres et utsrakt nett av merking med striper i<br />
gulv. Alle trappeneser og avsatser må merkes minimum 20mm<br />
bred stripe.<br />
Merking og skilt skal være av høyeste kvalitet, mhp<br />
oppladingstid, levetid og varighet av lyseffekten.<br />
Komponentene skal være synlige i minimum 60 minutter.<br />
Minimum avgitt lysmengde skal være minst 20% bedre enn krav<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Akkumulert 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
44 LYS<br />
443 Nødlysutstyr<br />
Side 64<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
til minimum avgitt lysmengde ihht ISO 16069. De etterlysende<br />
komponentene skal ha en produktkvalitet som tilfredstiller DIN<br />
67510 eller tilsvarende.<br />
Le<strong>ver</strong>andøren må også stå ansvarlig for denne le<strong>ver</strong>ansen<br />
m.h.p byggeforskriftene. Le<strong>ver</strong>andøren må sende inn søknad<br />
om ansvarsrett for prosjektering, kontroll og utførelse av dette.<br />
RS<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum 44 LYS :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
45 ELVARME<br />
452 Varmeovner<br />
Side 65<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
ELVARME<br />
452 Varmeovner<br />
Orientering<br />
Badstuovne prises komplett le<strong>ver</strong>t, montert og tilkoblet.<br />
Badstuovn reguleres via relebokser og styrepaneler, kan<br />
o<strong>ver</strong>styres fra SD-anlegg.<br />
Henvisning<br />
Plantegninger og skjema<br />
Tekniske krav<br />
Monteres i følge NEK 400 og le<strong>ver</strong>andør anvisning.<br />
452.1 U21.799<br />
BADSTUOVN<br />
Badstuovn i badstu i ROM 011<br />
Separat styrepanel plasseres i vakt rom<br />
Releboks ved fordeling teknsik rom.<br />
Nominell spenning: 230V<br />
Effekt: 10,7kW<br />
Dimensjoner (HxBxD): 570x650x395<br />
Monteres på vegg etter le<strong>ver</strong>andør anvisninger.<br />
Referanse fabrikat: Tylø<br />
Type: SDK 10,7<br />
Komplett montert og le<strong>ver</strong>t. stk. 1<br />
452.2 Y33.99-1<br />
Kapsling<br />
KAPSLINGSGRAD IP20<br />
Releboks for badstuovn<br />
Referanse fabrikat:Tylø<br />
Type: RB 30<br />
Effekt: 10.7 kW<br />
Monteres ved fordling i teknisk rom stk. 1<br />
452.3 W54.911<br />
SIGNALTABLÅ FOR PRESENTASJONSTEKNIKK: LCD-<br />
SKJERM KAPSLINGSGRAD IP20<br />
Styrepaneler for badstue.<br />
Plasseres i vaktrom 108.<br />
Referanse fabrikat: Tylø<br />
Type: CC100 inkl. thermistor (sensor)<br />
Montasje: På vegg<br />
Komplett montert og le<strong>ver</strong>t. stk. 1<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum 45 ELVARME :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
45 ELVARME<br />
4532 Varmekabler<br />
Side 66<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
4532 Varmekabler<br />
Orientering<br />
Varmekablene prises komplett le<strong>ver</strong>t, montert og tilkoblet.<br />
Hønsenetting og isolasjon for varmekabler le<strong>ver</strong>es av annen<br />
entreprenør.<br />
Kontrollmåling skal foretas før og umiddelbart etter o<strong>ver</strong>dekking.<br />
Tekniske krav<br />
NEK 400<br />
Utføres ihht. le<strong>ver</strong>andørs garanti krav og installasjons<br />
anvisninger.<br />
4532.1 U22.4-9<br />
TOLEDER VARMEKABEL<br />
Temperaturavhengighet<br />
4 stk. dusjer i underetasje<br />
2 stk. 2-leder varmekabel ferdigelement med kaldender<br />
Effekt per kabel: 1370 W<br />
230 V - 1 fase(L-N)<br />
Maksimalt o<strong>ver</strong>flate temperatur 60 ° C<br />
Mekanisk klasse C<br />
Senteravstand: c-c : ...................................(cm)<br />
Montasje: På netting o<strong>ver</strong> isolasjon i påstøp.<br />
Fabrikat:<br />
.........................................................................................<br />
Typebetegnelse:<br />
...........................................................................<br />
Normer:<br />
........................................................................................... stk. 8<br />
4532.2 U22.4-9<br />
TOLEDER VARMEKABEL<br />
Temperaturavhengighet<br />
4 stk. garderober i underetasje<br />
Lavtbyggende varmekabel<br />
Varmekabelmatte<br />
Effekt per kabelmatte: 1200 W<br />
230 V - 1 fase(L-N)<br />
Forlegges etter le<strong>ver</strong>andørs anvisning<br />
Montasje: Eksisterende betonggulv.<br />
Referanse produkt:<br />
3 stk. Nexans Millimat/100 1200W 12,0m2 pr. garderobe.<br />
Fabrikat:<br />
.........................................................................................<br />
Typebetegnelse:<br />
...........................................................................<br />
Normer:<br />
........................................................................................... stk. 12<br />
Sum denne side:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum 45 ELVARME :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
49 FRAKOBLING, DEMONTERING OG RIVING<br />
Side 67<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
FRAKOBLING, DEMONTERING OG RIVING<br />
Orientering<br />
Frakobling<br />
Frakobling av kursopplegg og utstyr i eksisterende fordelinger.<br />
1 Før ny hovedfordeling, underfordelinger og belysning kan<br />
monteres skal el. entreprenør frakoble og demontere all<br />
nødvendig elektroinstallasjon.<br />
Det må påregnes arbeider med kartlegging av eksisterende<br />
installasjoner for å unngå å demontere eller sette ut av drift<br />
kursopplegg som er i bruk og som kan brukes.<br />
BKB avdeling Byggvedlikehold vil foreta nødvendig demontering<br />
bygnings tekniske installasjoner. Alt som blir demontert skal<br />
kildesorteres og deponeres i dertil egnede kontainere som<br />
hovedentreprenør le<strong>ver</strong>er.<br />
RS<br />
2 FOR UFORUTSATTE ARBEIDER<br />
I anbudet skal det medtas 40 timer a Kr._____<br />
for uforutsette arbeider og Kr. 10.000.- x faktor materiell i<br />
forbindelse med rivning.<br />
Arbeidene oppgjøres etter medgått tid.<br />
Timelister skal kvitteres av ansvarlig byggeleder.<br />
RS<br />
3 C12.14401<br />
DEMONTERING AV LYSINSTALLASJON<br />
Eksiterende lysarmaturer i svømmebaseng og<br />
tlistøtenderom i 1 etasje. stk 100<br />
4 C12.14401<br />
DEMONTERING AV LYSINSTALLASJON<br />
Eksiterende lysarmaturer i teknisk rom, dusjer og<br />
badstuer i underetasje. I garderober skal kun armaturer<br />
demonteres. stk 30<br />
5 C12.14322<br />
DEMONTERING AV ELKRAFT, HOVEDFORDELING<br />
Eksisterende hovedfordling demontere og fjernes.<br />
HxBxD= 2000mm x 1800 x 600 stk 1<br />
6 C12.14332<br />
DEMONTERING AV ELKRAFT, UNDERFORDELING<br />
Demontering av eksisterende UZ-elementer og<br />
Sum denne side:<br />
Akkumulert 49 FRAKOBLING, DEMONTERING OG RIVING :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
49 FRAKOBLING, DEMONTERING OG RIVING<br />
Side 68<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
rekkeklemmer i skap på scene i gymnastikksal. Mål:<br />
HxBxD = 1000x1000x300<br />
Skap beholdes. stk 1<br />
7 C12.14332<br />
DEMONTERING AV ELKRAFT, UNDERFORDELING<br />
Demontering av eksisterende fordeling i 1 etasje.<br />
Installasjoner på stativ. Mål: HxBxD = 2000x100x300 stk 1<br />
8 C12.14332<br />
DEMONTERING AV ELKRAFT, UNDERFORDELING<br />
Demontering av eksisterende UZ-elementer og<br />
rekkeklemmer i u etasje. Installasjoner i skap. Mål: HxBxD<br />
= 1000x100x300 stk 2<br />
Sum denne side:<br />
Sum 49 FRAKOBLING, DEMONTERING OG RIVING :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
50 TELE OG AUTOMATISERING, GENERELT<br />
500 Merking tele- og aut. anlegg<br />
Side 69<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
50 TELE OG AUTOMATISERING, GENERELT<br />
500 Merking tele- og aut. anlegg<br />
500.1 MERKING TELE- OG AUTMATISERINGSANLEGG<br />
Se kap. 40 Merking elkrafttekniske anlegg.<br />
Merkesystem på bygget forøvrig følges.<br />
Merkesystemet skal ha en logisk oppbygning som deler<br />
installasjonene inn etter anleggsdeler, og som gir unik<br />
identifikasjon av alle komponenter og kabler.<br />
Det kreves ikke benyttet skilter eller bånd for merking av<br />
kabler/uttak o.l. Det kan benyttes merketape forutsatt at<br />
merkingen har en levetid som tilsvarer levetiden for den<br />
enkelte kabel eller komponent. Merketapen skal også<br />
hefte til underlagt i like lang tid.<br />
Fysisk merking må stemme o<strong>ver</strong>ens med<br />
identifikasjonsnummer i dokumentasjon.<br />
Merkingen skal koordineres med tegningsunderlag.<br />
Komponenter og kabler skal påføres korresponderende<br />
merking på plantegninger og skjema.<br />
Merking utstyr<br />
Alle komponenter merkes med skilt eller egnet merketape.<br />
• Produsent, typebetegnelse,<br />
godkjenningsangivelse (merke) for utstyr som er<br />
underlagt spesielle godkjenningskrav,<br />
produksjonsår og -måned.<br />
• Informasjon om idriftsettelsesdato og<br />
firmaopplysninger for servicetjeneste på<br />
betjenings- og sentralutstyr.<br />
• Entydig merking av alle komponenter for øvrig.<br />
· · ·<br />
Merking som beskrevet<br />
RS<br />
Sum denne side:<br />
Sum 50 TELE OG AUTOMATISERING, GENERELT :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
52 INTEGRERT KOMMUNIKASJON<br />
521 Kabling for IKT<br />
Side 70<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
INTEGRERT KOMMUNIKASJON<br />
521 Kabling for IKT<br />
521.1 GENERELT<br />
Punktpriser er å forstå komplett le<strong>ver</strong>t og montert, inklusive:<br />
• Sambandsklasse E.<br />
• Uskjermet kabel.<br />
• Rør og bokser.<br />
• Uttak RJ 45 kontakt, klasse E.<br />
• Festemateriell<br />
• Nødvendige tilkoblinger, kabler termineres i patchepanel<br />
(RJ45)<br />
• Merking<br />
• Nødvendig montasjetilbehør for å oppnå en komplett<br />
le<strong>ver</strong>anse<br />
· · · · · · · ·<br />
·<br />
H<strong>ver</strong>t punkt skal dokumenteres i henhold til krav i EN 50174-<br />
1:2002 for hele føringsveien.<br />
Målerapporter skal inkluderes i FDV dokumentasjon.<br />
Det skal dokumentere at kabel inklusiv gjennomkobling holder<br />
oppgitte minimumskrav i hht ovennevnte standarder.<br />
Kursopplegg og terminering inngår i denne le<strong>ver</strong>anse.<br />
Kfr. skjemategning.<br />
Kabelfabrikantens montasjeanvisninger må ivaretas.<br />
Pluggfelt : 19" montasje (IEC 297), Klasse E (EN 50173,<br />
EN50174),<br />
24 uttak pr. rekke. Høyde 1 U.<br />
Uskjermede plugger.<br />
"Vippbare" kontaktrekker (4/6/8) for montasje<br />
fra forsiden.<br />
Garantert holdbarhet for patching - min. 100<br />
000 ganger.<br />
Stekkavlastning for kabel på koblingssiden.<br />
Strekkavlastningsbøyler på patchesiden.<br />
Kontakter/ Uttak : RJ45 skjermet knivkontakt, Klasse E (EN<br />
50173, EN50174).<br />
Patchesnorer : Klasse E, 4-par (EN 50173, EN50174) skjermet,<br />
1m / 1,5m / 2m.<br />
Testing : Signalgjennomg (EN 50173, EN50174-1:2002),<br />
Sertifisert/ Sertifikat<br />
Målerapport : Alle kabler<br />
EMC : Konf. pkt. 51 (EN 55022, EN 50081/EN 50082).<br />
Sum denne side:<br />
Akkumulert 52 INTEGRERT KOMMUNIKASJON :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
52 INTEGRERT KOMMUNIKASJON<br />
521 Kabling for IKT<br />
Side 71<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
521.2 Y63.21<br />
PUNKT FOR TELEFON/ DATA KAPSLINGSGRAD IP20<br />
Punkt for dattauttak i uttaksgruppe i kanal, utenpålagt eller<br />
innfelt i boks. Komplett med uttak, forlegging, montering,<br />
kanaldeler og terminering.<br />
Fra garderober til vaktrom<br />
Antall RJ-45 uttak stk 2<br />
521.3 MÅLERAPPORT<br />
Ved igangsetting av anlegget og inkludert i FDV -<br />
dokumentasjonen skal vedlegges komplett målerapport for alle<br />
kabler ihht. beskrivelsen.<br />
RS<br />
521.4 Y63.21<br />
PUNKT FOR TELEFON/ DATA KAPSLINGSGRAD IP20<br />
Punkt for nødlyssentral i underfordeling 20.X15<br />
Komplett med rammer festemateriell div.<br />
Punkt for data, kabel 4p UTP Kat.6/Klasse E, RJ-45<br />
Fra nærmeste data fordeling ca. 50m stk 1<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 52 INTEGRERT KOMMUNIKASJON :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
542 Brannalarmanlegg<br />
Side 72<br />
54 ALARM- OG SIGNALSYSTEMER<br />
542 Brannalarmanlegg<br />
Forskrifter, regel<strong>ver</strong>k og standarder:<br />
Brannalarmanlegget forutsettes installert i tråd med HO-2/98 "Brannalarm -<br />
Temaveiledning" og FG's regel<strong>ver</strong>k. Krav og forskrifter fra det stedlige branntilsyn skal<br />
også ivaretas. Alt utstyr skal være CE-merket og godkjent iht.FG og EN-NS-54 serien.<br />
Anlegget kreves ikke godkjent etter FG's regel<strong>ver</strong>k. Dog skal FG's regler følges ved valg av<br />
utstyr, dimensjonering og montering av kursopplegg og plassering av detektorer, klokker<br />
etc.<br />
Formål:<br />
Det skal ivaretas et adresserbart automatisk brannalarmanlegg som detekterer brann i<br />
o<strong>ver</strong>våkte områder, og som varsler alle personer som oppholder seg i bygget.<br />
Brannklasse 2.<br />
Anleggets formål er å sikre tilstrekkelig tid for rømning og evakuering av bygget ved brann.<br />
Ref.. § 7-27 Rømning av personer, Tekniske forskrifter til plan- og bygningsloven.<br />
Omfang:<br />
Komplett brannalarmanlegg tilkoblet eksisterende sentral type ELTEK, detektorer,<br />
programmering og idriftssettelse.<br />
I svømmehall monteres Aspirasjonsrør anlegg.<br />
Funksjoner og generelle krav:<br />
Detektorer og meldere merkes med adresse. Tekststørrelse tilpasses<br />
takhøyde/leseavstand for god leselighet.<br />
Type deteksjon (optisk, ionisk, multikriterie el.l.) skal være tilpasset type rom.<br />
Ved montasje skal det påses at lysdiode på detektor vender mot den mest naturlige<br />
adkomstvei til rommet.<br />
Der det monteres detektorer o<strong>ver</strong> himling skal det monteres gra<strong>ver</strong>t skilt på himlingsprofil<br />
under detektor for å vise plassering. Skilt skal tekstes "detektor o<strong>ver</strong> himling" og med<br />
detektoradresse.<br />
Klokker skal ikke ringe når skoleklokker ringer.<br />
Kursopplegg:<br />
Kursopplegg utføres som skjultanlegg hvor dette er mulig. Eksisterende kursopplegg<br />
benyttes i den grad det er mulig. Kursopplegget og dimensjonering utføres i henhold til FG's<br />
regel<strong>ver</strong>k. Anlegget skal i prinsippet utføres etter plantegninger (punkttegninger).<br />
Entreprenøren er imidlertid ansvarlig ovenfor regel<strong>ver</strong>ket vedrørende detaljutførelse med<br />
henblikk på nøyaktig plassering av detektorer i forhold til bygningsutførelse, luftventiler etc.<br />
Ved plassering av komponenter o<strong>ver</strong> himling må det tas hensyn til ventilasjonskanaler etc.<br />
slik at komponentene blir tilgjengelige for service.<br />
Eventuelle endringer som får kostnadskonsekvens tas opp med RIE før utførelse.<br />
Til detektorsløyfer og alarmkurser benyttes kabeltyper i henhold til anvisninger fra<br />
utstyrsle<strong>ver</strong>andør.<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
5421 Kurser for brannalarmanlegg<br />
Side 73<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
5421 Kurser for brannalarmanlegg<br />
5421.1 Y63.31<br />
PUNKT FOR SIGNAL, KONTROLL OG ALARM<br />
KAPSLINGSGRAD IP20<br />
Kursopplegg til detektorer og manuelle meldere, klokker,<br />
holdemagnet, I/O etc. stk 128<br />
5421.2 Y63.31<br />
PUNKT FOR SIGNAL, KONTROLL OG ALARM<br />
KAPSLINGSGRAD IP20<br />
Punkt for styring av ventilasjonsaggregat. stk 2<br />
5421.3 Y63.31<br />
PUNKT FOR SIGNAL, KONTROLL OG ALARM<br />
KAPSLINGSGRAD IP20<br />
Kommunikasjon til/fra SD-anlegg. stk 1<br />
5421.4 Y63.31<br />
PUNKT FOR SIGNAL, KONTROLL OG ALARM<br />
KAPSLINGSGRAD IP20<br />
Punkt for Aspirasjonsdetektor. stk. 2<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 54 ALARM- OG SIGNALSYSTEMER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
5422 Utstyr for brannalarmanlegg<br />
Side 74<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
5422 Utstyr for brannalarmanlegg<br />
Arrangement av brannalarmsentral, lader og batterier skal<br />
integreres i en fabrikkbygd systemløsning som er lett og<br />
o<strong>ver</strong>siktlig å betjene.<br />
Sum denne side:<br />
Akkumulert 54 ALARM- OG SIGNALSYSTEMER :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
Prosjekt: Sandgotna Skole -svømmeanlegg Side 75<br />
Hovedkapittel: 54 ALARM- OG SIGNALSYSTEMER<br />
Kapittel: 5422 Utstyr for brannalarmanlegg<br />
Postnr NS-kode/Firmakode/Spesifikasjon Enh. Mengde Pris Sum<br />
5422.1 W13.1191<br />
SENTRAL FOR BRANNALARM<br />
KAPSLINGSGRAD IP20<br />
HOVEDSENTRAL<br />
OPSJON UTVIDELSE AV EKSISTERENDE SENTRAL<br />
TYPE ELTEK. LEVERANDØR MÅ KONTAKTES FOR<br />
Å VURDERE BEHOV.<br />
FØRES TIL SUM. stk. 1<br />
5422.2 W13.2<br />
Programvare for kontroll og alarm<br />
Programmering for brannalarmsentral.<br />
RS<br />
Sum denne side:<br />
Akkumulert Kapittel 5422 Utstyr for brannalarmanlegg:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1 Revisjon 0
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
5422 Utstyr for brannalarmanlegg<br />
Side 76<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
5422.3 U41.1999<br />
INFORMASJONSTAVLE<br />
Orienteringsplaner Brannalarm<br />
Ved brannmannspanelet og betjeningstablået ved sentralen,<br />
skal det monteres nye orienteringsplaner.<br />
For arkiv orienteringsplaner skal følgende kriterier gjelde:<br />
-Arkivboks skal ha tilsvarende utforming som brannmannspanel,<br />
ha plexiglass og være låsbart (prøve skal godkjennes).<br />
-Orienteringsplanene skal være et manuelt kartsystem i A4/A3<br />
format i plastlomme med meldere inkl. melder- og sløyfe nr.,<br />
aksekoordinater, romnummer, etasje, byggdel og kartnummer<br />
påført.<br />
-Ved hjelp av en detektorliste med meldernr., romnr, etasjenr,<br />
akseplassering, kartnr. etc. skal det enkelte kart lett kunne<br />
finnes frem, eventuelt kan lysdioder benyttes.<br />
-Kartene skal enkelt kunne tas ut av arkivsystemet.<br />
Antall kart skal oppgis i tilbudet.<br />
Kartenes utforming skal være ihht. krav fra det lokale<br />
brannvesen.<br />
I mengden er det tatt med 1 stk. reservesett. stk. 1<br />
5422.4 IDRIFTSETTELSE OG TESTING.<br />
Det skal i dokumentasjon inngå et testdokument som<br />
dokumenterer at alle funksjoner i anlegget er testet og<br />
virker som forutsatt.<br />
Følgende tester skal protokollføres:<br />
• Manuelle meldere. (umiddelbar stor alarm)<br />
• Kontroll av detektorer.<br />
• Kontroll av batterdrift ved nettbortfall.<br />
• Sjekk av dørholdemagneter.<br />
Ytelser som beskrevet:<br />
RS<br />
5422.5 W55.3111<br />
BETJENINGSAPPARAT FOR BRANNALARM MANUELL<br />
BRANNMELDER KAPSLINGSGRAD IP20<br />
For manuell brannmeldere skal følgende kriterier gjelde:<br />
• Skal være FG-godkjent.<br />
• Skal ha knusbart glass.<br />
• Skal monteres ca. 140 cm. o.f.g.<br />
Sum denne side:<br />
Akkumulert 54 ALARM- OG SIGNALSYSTEMER :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
5422 Utstyr for brannalarmanlegg<br />
Side 77<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
• Skal være adresserbar.<br />
• Innfelt.<br />
·<br />
Fabrikat: _________________________ Type: ___________ stk. 13<br />
5422.6 W31.99111301<br />
For optisk røykdetektor skal følgende kriterier gjelde:<br />
Multikriterie, adresserbar røykdetektor inkludert sokkel.<br />
Hvis det viser seg at annen type detektor er mer passende enn<br />
prosjektert, skal detektorenheten enkelt kunne skiftes ut uten å<br />
skifte adresseenhet (sokkel).<br />
• Tillate omgivelsestemperatur: -30ºC - +70ºC<br />
• Tillate luftfuktighet: 90% R.H.<br />
• Skal være FG-godkjent.<br />
• Skal være adresserbar, med adresseenhet i sokkel.<br />
• Skal ha justerbare følsomhetsgrenser.<br />
• Farge:sort.<br />
·<br />
Fabrikat: _________________________<br />
Type: ___________ stk. 40<br />
5422.7 W55<br />
Betjeningsapparater for signal- og alarmanlegg<br />
Komplett le<strong>ver</strong>t og montert I/O enhet for brannvarsling. For<br />
styring av brannspjeld ventilasjon. stk. 2<br />
5422.8 W55<br />
Betjeningsapparater for signal- og alarmanlegg<br />
Komplett le<strong>ver</strong>t og montert holdemagnet for brannvarsling<br />
-dører i mellomfløy. stk. 2<br />
5422.9 PROSJEKTERING<br />
Her skal alle kostnader i forbindelse med entreprenørens egen<br />
prosjektering og design av brann / talesystemet.<br />
R.S.<br />
5422.10 W31.11221301<br />
DETEKTOR FOR BRANN ASPIRASJONSDETEKTOR<br />
ANALOG SIGNALUTGANG MED INTEGRERT<br />
BUSSETILKOBLINGSENHET VALGFRI<br />
KOMMUNIKASJONSPROTOKOLL KAPSLINGSGRAD<br />
IP20<br />
For Aspirasjonsdetektor skal følgende kriterier gjelde:<br />
Sum denne side:<br />
Akkumulert 54 ALARM- OG SIGNALSYSTEMER :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
5422 Utstyr for brannalarmanlegg<br />
Side 78<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
Automatisk tilpassning til miljø.<br />
Rørsystem komplett iht tegning (inntil 200m).<br />
Adresseenhet.<br />
Batteripakke.<br />
Følsomhet 0.008 - 2% lysdemping.<br />
Indikator for avlesing av røkkonsentrasjon.<br />
Automatisk kalibrering ved nedstøving.<br />
Mulighet for kalibrering ved bruk av kunstig røyk.<br />
Farge:sort.<br />
Fabrikat: _______________<br />
Type:_________________ stk. 1<br />
Sum denne side:<br />
Akkumulert 54 ALARM- OG SIGNALSYSTEMER :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
Prosjekt: Sandgotna Skole -svømmeanlegg Side 79<br />
Hovedkapittel: 54 ALARM- OG SIGNALSYSTEMER<br />
Kapittel: 5422 Utstyr for brannalarmanlegg<br />
Postnr NS-kode/Firmakode/Spesifikasjon Enh. Mengde Pris Sum<br />
5422.11 UTFØRELSE<br />
Aspirasjonsanlegg<br />
I svømmehall skal det monteres aspirasjonsanlegg.<br />
Aspirasjonsrør går gjennom limtredragere.<br />
Det skal foretas røkprø<strong>ver</strong> for å forsikre seg om at<br />
detektorene/aspirasjonrør blir plassert rett og at man<br />
har nyttet riktig løsning<br />
Anlegget skal utføres etter FG's regel<strong>ver</strong>k og skal<br />
være i henhold til HO 2/98. Det valgte firma skal stå<br />
ansvarlig for å le<strong>ver</strong>e ansvarserklæring og<br />
ferdigmelding ved idriftsettelse.<br />
Tilbyderne skal godkjenne vedlagte tegning.<br />
Eventuelle merknader til tegningen skal vedlegges<br />
tilbudet, hvis ikke anses tegningen som godkjent.<br />
I denne pos. skal alle kostnader inngå for røkprøve i<br />
Hallen. dvs. alt materiell og mannskapstid.<br />
Materialet og oppheng må være korrosjonsbestandig<br />
tilsvarende stål kvalitet C5.<br />
R.S.<br />
Sum denne side:<br />
Akkumulert Kapittel 5422 Utstyr for brannalarmanlegg:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1 Revisjon 0
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
5422 Utstyr for brannalarmanlegg<br />
Side 80<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
5422.12 W51.31<br />
RINGEKLOKKE KAPSLINGSGRAD IP20<br />
FG-godkjent.<br />
Komplett le<strong>ver</strong>t og montert stk. 17<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 54 ALARM- OG SIGNALSYSTEMER :
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
543 Adgangskontroll<br />
Side 81<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
543 Adgangskontroll<br />
ORIENTERING<br />
Annen le<strong>ver</strong>andør le<strong>ver</strong>er adgangskontrollutstyr til bygget. Det<br />
inkluderer også nødåpneknapper, utpasseringsbrytere og<br />
elektriske sluttstykker.<br />
I denne entreprise skal det le<strong>ver</strong>es kabelinstallasjoner fra<br />
sentral i under etasje til h<strong>ver</strong> dør. Kabel skal avsluttes o<strong>ver</strong> dør.<br />
Kabeltype EP 10par skal benyttes.<br />
Det skal benyttes punktpris uten terminering.<br />
Punktpriser er å forstå komplett le<strong>ver</strong>t og montert: Kabel,<br />
inklusiv rør og bokser ved dør.<br />
Sum denne side:<br />
Akkumulert 54 ALARM- OG SIGNALSYSTEMER :<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
Sweco Norge AS<br />
Prosjekt: Sandgotna Skole -svømmeanlegg Side 82<br />
Hovedkapittel: 54 ALARM- OG SIGNALSYSTEMER<br />
Kapittel: 543 Adgangskontroll<br />
Postnr NS-kode/Firmakode/Spesifikasjon Enh. Mengde Pris Sum<br />
543.1 Y63.31<br />
PUNKT FOR SIGNAL, KONTROLL OG ALARM<br />
KAPSLINGSGRAD IP20<br />
Punkt for låst/lukket dør. stk 5<br />
Sum denne side:<br />
Akkumulert Kapittel 543 Adgangskontroll:<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1 Revisjon 0
Sweco Norge AS<br />
<strong>Bergen</strong> kommunale bygg<br />
Sandgotna Skole -svømmeanlegg<br />
54 ALARM- OG SIGNALSYSTEMER<br />
543 Adgangskontroll<br />
Side 83<br />
Post nr. Kode/Tekst Enhet Mengde Pris Sum<br />
543.2 Y63.31<br />
PUNKT FOR SIGNAL, KONTROLL OG ALARM<br />
KAPSLINGSGRAD IP20<br />
Punkt for adgangskontrollert dør: stk 5<br />
543.3 Y63.31<br />
PUNKT FOR SIGNAL, KONTROLL OG ALARM<br />
KAPSLINGSGRAD IP20<br />
Punkt for sentralutstyr adgangskontroll: stk 1<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1<br />
Sum denne side:<br />
Sum 54 ALARM- OG SIGNALSYSTEMER :
07.06.2010<br />
Prosjekt: Sandgotna Skole -svømmeanlegg Side I-1<br />
INNHOLDSFORTEGNELSE<br />
0 GENERELLE PROSJEKTBESTEMMELSER .......................................................................................... 2<br />
10 GENERELLE YTELSER ......................................................................................................................... 13<br />
01 Rigg og drift ....................................................................................................................................... 13<br />
02 Byggrenhold ...................................................................................................................................... 14<br />
03 Anmeldelser, lo<strong>ver</strong> og forskrifter ....................................................................................................... 15<br />
04 Tegningsunderlag ............................................................................................................................. 16<br />
05 Deltagelser i møter ............................................................................................................................ 17<br />
06 DV-instruks ........................................................................................................................................ 18<br />
07 Øvrige generelle ytelser .................................................................................................................... 21<br />
08 O<strong>ver</strong>tagelse ....................................................................................................................................... 24<br />
40 ELKRAFT, GENERELT .......................................................................................................................... 25<br />
400 Merking elkraft ................................................................................................................................. 25<br />
41 BASISINSTALLASJONER FOR ELKRAFT ............................................................................................ 26<br />
411 Systemer for kabelføring ................................................................................................................. 26<br />
412 Jording ............................................................................................................................................ 30<br />
43 LAVSPENT FORSYNING ...................................................................................................................... 33<br />
432 Systemer for hovedfordeling ........................................................................................................... 34<br />
433 Elkraftfordeling til alminnelig bruk ................................................................................................... 36<br />
4331 Fordelinger til alminnelig forbruk ................................................................................................... 37<br />
4332 Kursopplegg til alminnelig forbruk ................................................................................................. 44<br />
4341 Fordelinger for driftsteknisk ........................................................................................................... 48<br />
4342 Kursopplegg for driftsteknisk ......................................................................................................... 50<br />
44 LYS ......................................................................................................................................................... 54<br />
440 Lys, generelt .................................................................................................................................... 54<br />
442 Belysningsutstyr .............................................................................................................................. 55<br />
443 Nødlysutstyr .................................................................................................................................... 60<br />
45 ELVARME ............................................................................................................................................... 65<br />
452 Varmeovner ..................................................................................................................................... 65<br />
4532 Varmekabler .................................................................................................................................. 66<br />
49 FRAKOBLING, DEMONTERING OG RIVING ....................................................................................... 67<br />
50 TELE OG AUTOMATISERING, GENERELT ......................................................................................... 69<br />
500 Merking tele- og aut. anlegg ............................................................................................................ 69<br />
52 INTEGRERT KOMMUNIKASJON .......................................................................................................... 70<br />
521 Kabling for IKT ................................................................................................................................ 70<br />
54 ALARM- OG SIGNALSYSTEMER ......................................................................................................... 72<br />
542 Brannalarmanlegg ........................................................................................................................... 72<br />
5421 Kurser for brannalarmanlegg ........................................................................................................ 73<br />
5422 Utstyr for brannalarmanlegg .......................................................................................................... 74<br />
543 Adgangskontroll .............................................................................................................................. 81<br />
X:\971xx\97128001 Sandgotna svømmehall\06 BESKRIVELSE\<strong>Beskrivelse</strong> Sandgotna.ga1
