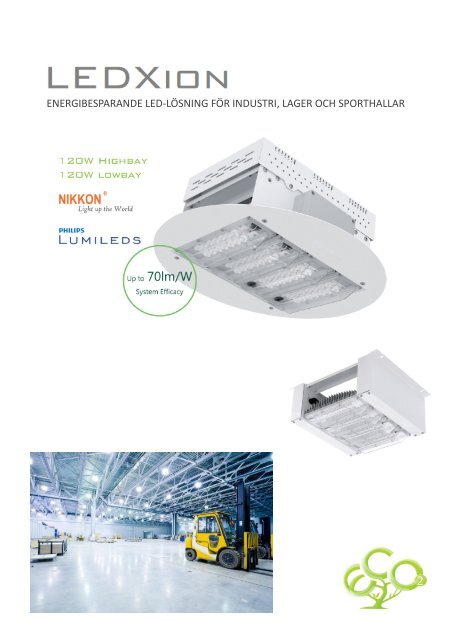

ENERGIBESPARANDE LED-LÖSNING FÖR INDUSTRI, LAGER OCH SPORTHALLAR
Miljövänlig <strong>och</strong> kostnadseffektiv lösning med Nikkon LEDXION<br />
RÄTT LED<br />
För att möta dagens belysningskrav<br />
arbetar<br />
NIKKON med världsledande<br />
leverantörer från hela världen.<br />
Med Philips LUMILED komponenter<br />
i armaturen säkerställs<br />
högsta kvalitet <strong>för</strong> både dioder<br />
<strong>och</strong> systemlösning.<br />
MINIMERA SERVICE &<br />
UNDERHÅLLSKOSTNADER<br />
Med 50 000 timmar med 70%<br />
bibehållet ljusflöde lyser LED<br />
4,2X längre än traditionella<br />
lösningar.<br />
VÄRMEAVLEDNING<br />
Korrekt termisk hantering är<br />
nyckeln till lång livslängd. Varje<br />
LED-modul har kylfläns <strong>för</strong><br />
att säkerställa att dioderna<br />
drivs med idealtemperatur<br />
<strong>och</strong> överskottsvärmen avleds<br />
effektivt från diod <strong>och</strong> kretskort.<br />
LED MODULER<br />
Designad <strong>för</strong> att växa med<br />
LED-teknik kan du välja önskat<br />
antal LED-moduler <strong>för</strong> att uppnå<br />
önskad ljusnivå. LED modulen<br />
är optimerad <strong>för</strong> enkel<br />
skalbarhet.<br />
MINDRE INSEKTER UTAN UV-<br />
LJUSKÄLLA<br />
Ingen UV-strålning (under<br />
380nm) avges från LEDljuskällan<br />
därmed är attraktionen<br />
<strong>för</strong> insekter drastiskt reducerad<br />
jäm<strong>för</strong>t med kvicksilverlampa<br />
eller standard metallhalogenlampor.<br />
SKALBARHET I LED<br />
MODULER<br />
LJUS MED HÖGT BIBEHÅLLET<br />
LJUSFLÖDE<br />
Industrins bästa lumen underhåll<br />
- 70 % bibehållet ljusflöde vid<br />
50 000 timmars brinntid<br />
testad under IESNA LM-80<br />
standarden.<br />
OPTISK PRESTANDA<br />
Diod <strong>och</strong> prismatisk lins av<br />
högsta kvalitet är sammanfogat<br />
<strong>för</strong> att uppnå över 90%<br />
optisk verkningsgrad.<br />
FÄRGTEMPERATUR<br />
LED modulen är optimerad <strong>för</strong><br />
enkelt skalbarhet. För maximal<br />
flexibilitet <strong>och</strong> ljuskomfort<br />
erbjuds lösningen med olika<br />
färg färgtemperaturer.
120W<br />
LEDXION LED INDUSTRIARMATUR ”HIGHBAY”<br />
LED PRESTANDA<br />
Ljusflöde: 100lm @ 350mA<br />
Spridningsvinkel: 160⁰<br />
Termisk resistans: 10⁰C/W<br />
Maximal Tj: 150⁰ C<br />
TEKNISK DATA LED MODULER<br />
<strong>Highbay</strong> 120W LED: 4st LED moduler x 14 Lumileds<br />
LUXEON Rebel<br />
Färgtemperatur: 5300K<br />
Livscykel: L70@50000 timmar<br />
ARMATURHUS<br />
Vit (RAL 9010) epoxy <strong>för</strong>stärkt kallvalsad stålplåt.<br />
SPÄNNING<br />
AC: 90 ~ 295VAC 50/60Hz<br />
MAXIMAL SYSTEMFÖRBRUKNING<br />
143W (4st LED moduler)<br />
TOTALT ARMATURLJUSFLÖDE<br />
8736lm<br />
DRIFTTEMPERATUROMRÅDE<br />
-30⁰ C ~ +50⁰ C<br />
IP KLASS<br />
Full IP66<br />
INFÄSTNING<br />
Bärlina, infällt eller ytmonterat<br />
VIKT<br />
7,8kg<br />
ARTIKELNUMMER & BESKRIVNING<br />
600420 <strong>Highbay</strong> K14100 120W LED 5300K Bärlina<br />
ANVÄNDNINGSOMRÅDE<br />
Lager<br />
Multifunktionshallar<br />
Utställningshallar<br />
FOTOMETRISK DATA<br />
Ljusflöde<br />
9529lm<br />
4 LED moduler<br />
DIMENSIONER
Kvalitetsljus, med minimalt underhåll<br />
Energibesparing jäm<strong>för</strong>elsefall 1 (Metallhalogen 250W - LEDXION 120W)<br />
Lumen: 20000lm<br />
Bibehållningsfaktor: 0,5<br />
Reflektor: 8718<br />
Ström<strong>för</strong>brukning: 270W<br />
Total kvantitet: 36 st<br />
Total ström<strong>för</strong>brukning: 9,72KW<br />
36 enheter<br />
EMED 210 lux<br />
Lumen: 9100lm<br />
Bibehållningsfaktor: 0,7<br />
Reflektor: 60° distribution<br />
Ström<strong>för</strong>brukning: 143W<br />
Total kvantitet: 36 st<br />
Total ström<strong>för</strong>brukning: 5,15 KW<br />
LAGER PARAMETRAR (40 x 20 x 12 M L x B x H) MONTERINGSHJÖJD 10M<br />
36 enheter<br />
EMED 210 lux<br />
Fall 1 jäm<strong>för</strong>else årlig KWh användning & CO2 utsläpp
120W<br />
LEDXION LED INDUSTRIARMATUR ”LOWBAY”<br />
LED PRESTANDA<br />
Ljusflöde: 100lm @ 350mA<br />
Spridningsvinkel: 160⁰<br />
Termisk resistans: 10⁰C/W<br />
Maximal Tj: 150⁰ C<br />
TEKNISK DATA LED MODULER<br />
LOWbay 120W LED: 4st LED moduler x 14 Lumileds<br />
LUXEON Rebel<br />
Färgtemperatur: 5300K<br />
Livscykel: L70@50000 timmar<br />
ARMATURHUS<br />
Vit (RAL 9010) epoxy <strong>för</strong>stärkt kallpressad stålplåt.<br />
SPÄNNING<br />
AC: 90 ~ 295VAC 50/60Hz<br />
MAXIMAL SYSTEMFÖRBRUKNING<br />
143W (4st LED moduler)<br />
TOTALT ARMATURLJUSFLÖDE<br />
8670lm<br />
DRIFTTEMPERATUROMRÅDE<br />
-30⁰ C ~ +50⁰ C<br />
IP KLASS<br />
Full IP66<br />
INFÄSTNING<br />
Infällt eller ytmonterat<br />
VIKT<br />
9 kg<br />
ARTIKELNUMMER & BESKRIVNING<br />
600400 <strong>Lowbay</strong> K03104 120W LED 5300K<br />
infälld<br />
600410 <strong>Lowbay</strong> K03104 120W LED 5300K<br />
ytmonterad<br />
ANVÄNDNINGSOMRÅDE<br />
Bensinstationer<br />
Baldakin belysning<br />
Korridorer<br />
Utställningshallar<br />
FOTOMETRISK DATA<br />
Ljusflöde<br />
9529 m<br />
4 LED moduler<br />
DIMENSIONER
Kvalitetsljus, med minimalt underhåll<br />
Energibesparing jäm<strong>för</strong>elsefall 2 (Kvicksilver 400w LOWBAY - LEDXION 120W )<br />
Lumen: 24000lm<br />
Underhållsfaktor: 0,7<br />
Reflektor: Bred vinkel distribution<br />
Ström<strong>för</strong>brukning: 420W<br />
Total kvantitet: 32 st<br />
Total ström<strong>för</strong>brukning: 13,4 KW<br />
32 enheter<br />
EMED 300 lux<br />
Lumen: 8670lm<br />
Underhållsfaktor: 0,7<br />
Reflektor: 120° distribution<br />
Ström<strong>för</strong>brukning: 143W<br />
Total kvantitet: 50 st<br />
Total ström<strong>för</strong>brukning: 7,15 KW<br />
LAGER PARAMETRAR (40 x 20 x 7 M L x B x H) MONTERINGSHJÖJD 6M<br />
50 enheter<br />
EMED 300 lux<br />
Fall 2 jäm<strong>för</strong>else årlig KWh användning & CO2 utsläpp
Produkten säljs <strong>och</strong> marknads<strong>för</strong>s av ASEC Power.<br />
För ytterligare information om produkten vänligen kontakta oss:<br />
Sollentunavägen 88<br />
S-191 40 SOLLENTUNA, Sweden<br />
+46 8 594 77 140<br />
info@asecpower.se<br />
www.asecpower.se
