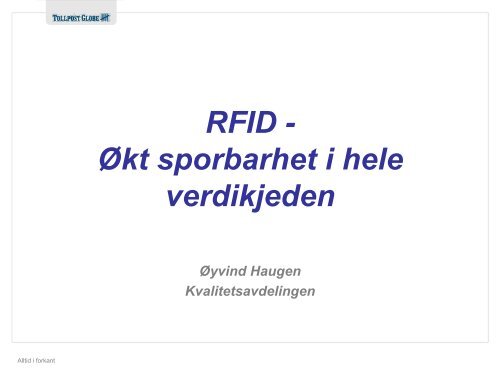

Alltid i forkant<br />
<strong>RFID</strong> -<br />
Økt sporbarhet i hele<br />
verdikjeden<br />
Øyvind Haugen<br />
Kvalitetsavdelingen
Alltid i forkant<br />
Agenda<br />
• Hva er <strong>RFID</strong>?<br />
• Virkemåte<br />
• EPC<br />
• Bruksområder<br />
• Fordeler<br />
• Utfordringer<br />
• <strong>RFID</strong> og <strong>Tollpost</strong> <strong>Globe</strong>
Alltid i forkant<br />
Hva er <strong>RFID</strong> – Introduksjon<br />
• Radio Frequency Identification<br />
• Har eksistert i mer enn 60 år<br />
• Skille venn fra fiende under 2. verdenskrig (IFF)<br />
• Er en metode for å identifisere objekter ved<br />
bruk av radiobølger<br />
• Kan erstatte dagens bruk av strekkoder<br />
• Ulike nivåer av identifikasjon
Alltid i forkant<br />
En <strong>RFID</strong>-brikke
Alltid i forkant<br />
<strong>RFID</strong> – Passive brikker<br />
• Har ingen egen strømkilde<br />
• Ingen levetidsbegrensning<br />
• Induktiv kommunikasjon<br />
• Små<br />
• Leseavstand 1 cm til 10 m<br />
• Billig (0,50 – 30 kroner)
Alltid i forkant
Alltid i forkant<br />
<strong>RFID</strong> – Aktive brikker<br />
• Har eget batteri<br />
• Levetid fra noen få dager til 10 år<br />
• Antenne får strøm fra batteri<br />
• Leseavstand 1 cm til 100 m<br />
• Kan inneholde sensorer som måler<br />
temperatur, trykk, fuktighet, støt, lys,<br />
stråling eller ulike kjemikalier
Alltid i forkant<br />
Virkemåte – Hardware
Alltid i forkant<br />
Virkemåte – Software<br />
Firmware<br />
Firmware<br />
Firmware<br />
Middleware<br />
Applikasjon (ERP)
Alltid i forkant<br />
Status siste time:<br />
• Mottatt 10 paller fra Bedrift B<br />
• Mottatt 100 enheter av råvare X<br />
• 254 enheter sendt fra produksjon<br />
• 808 enheter på lager<br />
https://project.sintef.no/eRoomReq/Files/civil/SmartVareflyt/0_1acdc/sota.pdf
Alltid i forkant<br />
EPC – Electronic Product Code<br />
• <strong>RFID</strong>-brikker og lesere må snakke samme språk<br />
• Avhengig av en global standard for full<br />
verdikjedeintegrasjon<br />
• EPCglobal leder an utviklingen av en felles standard<br />
• EPCglobal er en sammenslutning av GS1 US (UCC)<br />
og GS1 (EAN International)<br />
• Har til formål å lage en standard for <strong>RFID</strong> og bruk av<br />
Internett til å dele data gjennom EPCglobal Network
Alltid i forkant<br />
EPC – Standarder<br />
• GTIN – Global Trade Item Number<br />
– Enkeltprodukt på individnivå<br />
• SSCC – Serial Shipping Container Code<br />
– Paller og store lasteenheter<br />
• GLN – Global Location Number<br />
– Merke lokasjoner og lagersteder<br />
• GRAI – Global Returnable Asset Identifier<br />
– Identifisere returlastbærere
Alltid i forkant<br />
Informasjon på <strong>RFID</strong>-brikken<br />
• Minnestørrelse avhengig av type brikke<br />
• Alle har unik ID helt ned på produktnivå (typisk 96 bit)<br />
• Strekkoder identifiserer kun produsent og produkttype<br />
• 96 bit – Hva er det, og er det nok?
Alltid i forkant<br />
En sammenlikning<br />
Dagens Internett benytter 32-bit adresser<br />
2 32 = 4 294 967 296<br />
4 294 967 296 / 6 100 000 000 = < 1 adresse pr. person<br />
2 96 = 79 228 162 514 264 337 593 543 950 336<br />
2 96 / 6 100 000 000 = 12 988 223 362 994 153 704<br />
(13 milliarder milliarder)<br />
The Internet of Things…
Alltid i forkant<br />
Hva brukes <strong>RFID</strong> til i dag<br />
• Sporing<br />
– Produkt<br />
– Kolli/sending<br />
– Pall<br />
– Lastbærer (Eksempel Ringnes)<br />
• Lagersystemer<br />
• Erstatning for strekkoder<br />
• Bomringer (AutoPass)<br />
• Pass<br />
• Adgangskontroll<br />
• Identifisering av dyr<br />
• Betalingsmiddel<br />
• Under huden…
Alltid i forkant<br />
<strong>RFID</strong> – Nøkkelen til fremtiden<br />
• ”<strong>RFID</strong> er den teknologi som vil skape mest vekst<br />
og flest arbeidsplasser i årene fremover”<br />
• Wal-Mart<br />
• Ahold<br />
• Carrefour<br />
• Metro<br />
• Tesco<br />
EU-kommisjonen<br />
• US Department of Defense
Alltid i forkant<br />
<strong>RFID</strong> – Et blikk inn i fremtiden<br />
• Sporing<br />
• Shopping
Alltid i forkant<br />
<strong>RFID</strong> – Fordeler<br />
• Forbedret datafangst<br />
• Bedre sporing<br />
• Bedre lagerstyring (reduksjon av lagernivå)<br />
• Mindre manuell håndtering<br />
• Mer automatisering<br />
• Mer effektive terminalprosesser<br />
• Økt omløpshastighet for lastbærere
Alltid i forkant<br />
<strong>RFID</strong> – Fordeler<br />
• Tilbakekalling av varer<br />
• Flåtestyring<br />
• Kontroll over ytre påvirkninger<br />
• Oppdage feil tidlig i kjeden<br />
• Muliggjøre tettere integrasjon i hele verdikjeden<br />
• Redusere plagiater<br />
• Palleregnskap forsvinner…
Alltid i forkant<br />
<strong>RFID</strong> VS Strekkoder<br />
• Mange <strong>RFID</strong>-brikker kan leses samtidig<br />
• Helautomatisk avlesning<br />
• Det kreves ikke fri sikt til <strong>RFID</strong>-brikken<br />
• <strong>RFID</strong>-brikken tåler tøffere miljø<br />
• Blir ikke uleselig på grunn av skitt eller bretter<br />
• Inkluderer mer informasjon enn en strekkode
Alltid i forkant<br />
<strong>RFID</strong> – Tekniske utfordringer<br />
• Kan lese flere objekter enn ønsket<br />
• Kan lese færre objekter enn ønsket<br />
• Kan generere en enorm strøm av avlesninger<br />
• Metall reflekterer radiobølger<br />
• Vann absorberer radiobølger
Alltid i forkant<br />
<strong>RFID</strong> – Praktiske utfordringer<br />
• Investeringskostnad – Gjør det samme som strekkoder…<br />
• Felles teknologistandard<br />
• Ulik teknologimodenhet<br />
• Manglende erfaring med strekkoder og lagerstyring<br />
• Større teknologisk sårbarhet<br />
• Personvern…
Alltid i forkant<br />
<strong>RFID</strong> og <strong>Tollpost</strong> <strong>Globe</strong><br />
• Smart Vareflyt<br />
– Forskningsprosjekt i regi av SINTEF<br />
– Deltagende bedrifter fra emballasjeledd, produsent,<br />
grossist, transportør og detaljist<br />
• Skal skape smart, effektiv og sikker<br />
vareflyt i dagligvarebransjen gjennom<br />
intelligent emballasje og e-sporing
Alltid i forkant
Alltid i forkant<br />
<strong>RFID</strong> og <strong>Tollpost</strong> <strong>Globe</strong><br />
• Hvilken nytte ser vi av dette prosjektet?
Alltid i forkant<br />
Hvordan skaper dette økt konkurransekraft?<br />
Aktivitet Teknologi Gevinst<br />
Lesing av container inn og ut av<br />
terminalport<br />
Lesing av container inn og ut fra<br />
lasterampe<br />
Lesing av hvilken containerbil som<br />
frakter hvilke containere<br />
• <strong>RFID</strong>‐merking på container<br />
• <strong>RFID</strong>‐leser ved terminalport<br />
• <strong>RFID</strong>‐merking på container<br />
• <strong>RFID</strong>‐leser ved rampe<br />
• <strong>RFID</strong>‐merking på container og<br />
containerbil/semitrailer<br />
• <strong>RFID</strong>‐leser ved lasterampe eller ved<br />
terminalport<br />
• Bedre kontroll på når hentet gods ankommer terminal<br />
• Full kontroll på fremføringstid mellom terminaler<br />
• Bedre styring på hvor en gitt container befinner seg<br />
• Mulighet for å beregne posisjonen til en container<br />
• Hindre at utømte containere ikke blir losset – Oppnås ved å<br />
sammenlikne data med avlesing fra terminalport<br />
• Hindre at fulle containere ikke blir sendt – Oppnås ved å<br />
sammenlikne data med avlesning fra terminalport<br />
• Kontrollere at kolli ikke blir lagt i feil container dersom<br />
destinasjon for container legges inn i systemet<br />
• Full kontroll på hvilke biler som frakter hvilke containere<br />
• Bedre kontroll på bilparken<br />
• Mulighet for ansvarsplassering ved forsinkelser og avvik<br />
• Sjåfør kan dokumentere avgang/ankomst ved terminal<br />
• Feil container på feil bil/rute kan elimineres
Alltid i forkant<br />
Oppsummert<br />
• Bedre sporingsmuligheter<br />
• Bedre utnyttelse av containere<br />
• Mer effektiv terminalbehandling<br />
• Alltid i forkant!
