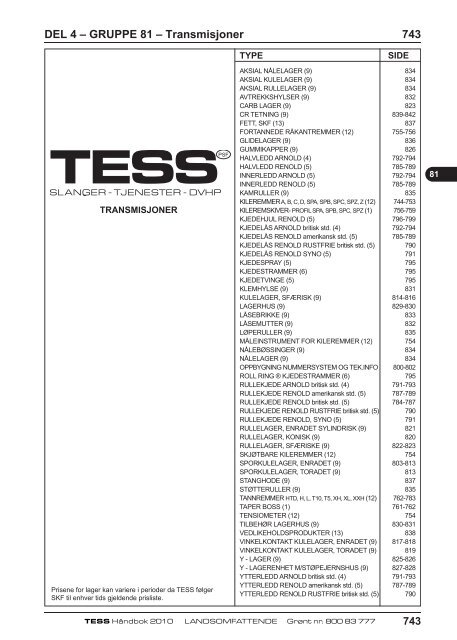

DEL 4 – GRUPPE 81 – Transmisjoner 743 - Sveisenett

DEL 4 – GRUPPE 81 – Transmisjoner 743
INNSTIKK:http://tess.webon.net/tess2/frontend/mediabank2/7791/Innholdsfortegnelse_gruppe_81.pdf|id=7791|sourcepage=1
TRANSMISJONER
Prisene for lager kan variere i perioder da TESS følger
SKF til enhver tids gjeldende prisliste.
TYPE SIDE
AKSIAL NÅLELAGER (9) 834
AKSIAL KULELAGER (9) 834
AKSIAL RULLELAGER (9) 834
AVTREKKSHYLSER (9) 832
CARB LAGER (9) 823
CR TETNING (9) 839-842
FETT, SKF (13) 837
FORTANNEDE RÅKANTREMMER (12) 755-756
GLIDELAGER (9) 836
GUMMIKAPPER (9) 826
HALVLEDD ARNOLD (4) 792-794
HALVLEDD RENOLD (5) 785-789
INNERLEDD ARNOLD (5) 792-794
INNERLEDD RENOLD (5) 785-789
KAMRULLER (9) 835
KILEREMMER A, B, C, D, SPA, SPB, SPC, SPZ, Z (12) 744-753
KILEREMSKIVER- PROFIL SPA, SPB, SPC, SPZ (1) 756-759
KJEDEHJUL RENOLD (5) 796-799
KJEDELÅS ARNOLD britisk std. (4) 792-794
KJEDELÅS RENOLD amerikansk std. (5) 785-789
KJEDELÅS RENOLD RUSTFRIE britisk std. (5) 790
KJEDELÅS RENOLD SYNO (5) 791
KJEDESPRAY (5) 795
KJEDESTRAMMER (6) 795
KJEDETVINGE (5) 795
KLEMHYLSE (9) 831
KULELAGER, SFÆRISK (9) 814-816
LAGERHUS (9) 829-830
LÅSEBRIKKE (9) 833
LÅSEMUTTER (9) 832
LØPERULLER (9) 835
MÅLEINSTRUMENT FOR KILEREMMER (12) 754
NÅLEBØSSINGER (9) 834
NÅLELAGER (9) 834
OPPBYGNING NUMMERSYSTEM OG TEK.INFO 800-802
ROLL RING ® KJEDESTRAMMER (6) 795
RULLEKJEDE ARNOLD britisk std. (4) 791-793
RULLEKJEDE RENOLD amerikansk std. (5) 787-789
RULLEKJEDE RENOLD britisk std. (5) 784-787
RULLEKJEDE RENOLD RUSTFRIE britisk std. (5) 790
RULLEKJEDE RENOLD, SYNO (5) 791
RULLELAGER, ENRADET SYLINDRISK (9) 821
RULLELAGER, KONISK (9) 820
RULLELAGER, SFÆRISKE (9) 822-823
SKJØTBARE KILEREMMER (12) 754
SPORKULELAGER, ENRADET (9) 803-813
SPORKULELAGER, TORADET (9) 813
STANGHODE (9) 837
STØTTERULLER (9) 835
TANNREMMER HTD, H, L, T10, T5, XH, XL, XXH (12) 762-783
TAPER BOSS (1) 761-762
TENSIOMETER (12) 754
TILBEHØR LAGERHUS (9) 830-831
VEDLIKEHOLDSPRODUKTER (13) 838
VINKELKONTAKT KULELAGER, ENRADET (9) 817-818
VINKELKONTAKT KULELAGER, TORADET (9) 819
Y - LAGER (9) 825-826
Y - LAGERENHET M/STØPEJERNSHUS (9) 827-828
YTTERLEDD ARNOLD britisk std. (4) 791-793
YTTERLEDD RENOLD amerikansk std. (5) 787-789
YTTERLEDD RENOLD RUSTFRIE britisk std. (5) 790
743
81

81
744 DEL 4 – GRUPPE 81 – Transmisjoner
INNSTIKK:http://tess.webon.net/tess2/frontend/mediabank2/7815/mbl_remmer.pdf|id=17814|sourcepage=1
Alle MBL remmer er setfrie, oljebestandige og antistatiske
Mitsuboshi kileremmer er godkjent av:
The American-Petroleum Institutt og kan bære API monogram. Godkjent for bruk i oljeindustrien.
Mitsuboshi kileremmer er også testet av:
The Provincial High Office of Mining of North Rhine-Westphalia, og godkjent til bruk i gruveindustrien.
Viktige opplysninger om kileremmer
La = Utvendig lengde. Lw = Middellengde. Li = Innvendig lengde.
Følgende profiler leveres fra verk: 5-6-8-20-25-32/D-40/E og S/19.
Kileremmer
DIN 2215
Kileremmer
DIN 7753
Hvordan beregne remlengden (mm)
Lw = 2 · A + (1,57 · (D+d)) + (D–d) 2
4 · A
Lw = Remmenes effektive lengde
A = Akselavstand
D = Største skives middeldiam.
d = Minste skives middeldiam.
744
PROFIL = Øvre bredde 5 6 8 10/Z 13/A 17/B 20 22/C 25 32/D 40/E
Middelbredde 4,2 5,3 6,7 8,5 11 14 17 19 21 27 32
Underste bredde 3 3,6 4,6 5,9 7,5 9,4 11,4 12,4 14 18,3 22,8
Remhøyde 3 4 5 6 8 11 12,5 14 16 20 25
Middelhøyde
Minste tillatte
1,3 1,6 2 2,5 3,3 4,2 5,1 5,7 6,3 8,1 10
skivediameter 20 28 40 50 80 125 160 200 250 355 500
La = Li + mm 19 25 32 38 50 69 78 88 100 126 157
LW = Li + mm 11 15 19 22 30 43 46 52 61 75 95
La w = L m+ m 8 10 13 16 20 26 32 36 39 51 62
Profilbetegnelse/ISO SPZ SPZX SPA SPAX SPB SPBX SPC S 19
Øvre bredde 9,7 9,9 12,7 13,1 16,3 16,6 22 19
Middelbredde 8,5 8,5 11 11 14 14 19 16
Underste bredde 4 5,6 7,1 9,3 8
Remhøyde 8 8,7 ± 0,6 10 10 ± 0,8 13 13,5 ± 0,8 18 15
Middelhøyde 2 2,8 3,5 4,8 4
Minste tillatte
skive-middeldiameter 63 60 90 67 140 130 224 180
La = Lw + mm 13 13 18 18 22 22 30 25
La = Li + mm 51 51 63 63 82 82 113 95
Li = Lw - mm 38 38 45 45 60 60 83 70
Strammehjul må bare benyttes på innsiden av remmen!
Hvis vårt lager ikke dekker Deres behov, kontakt oss.
Vi skaffer spesielle remmer i løpet av 2–3 uker fra verk.
Merk: Kileremmer lagerføres hos de fleste TESS.
Importør: TESS as, Drammen
Kileremmer til gjerdesag
Type 300 –9,5 x
TESS Varenr.:
725 la = KI-SPZ 710 (lw)
Type 1200 –9,5 x 750 la = KI-SPZ 737 (lw)
Type 1202 –9,5 x 775 la = KI-SPZ 762 (lw)
Type 1600 –9,5 x 875 la = KI-SPZ 862 (lw)
Type 1602 –9,5 x 875 la = KI-SPZ 862 (lw)
Type 1603 –9,5 x 888 la = KI-SPZ 875 (lw)

DEL 4 – GRUPPE 81 – Transmisjoner 745
KILEREMMER SPZ
Anvendelse Lette drifter.
Remhastighet opp til 40
m/sek.
Standard ISO 4184, DIN 7753 del
1.
Materiale Oljebestandig gummi.
Temp. område -30 °C til + 80 °C.
Forsterkning Forspent syntetisk kord.
Mål La = Lw + 13 mm.
La = Li + 51 mm.
Merknader Lw = Middellengde. Andre dim. fra verk.
Se strammetabell i del 5 teknisk info.
Produktbeskrivelse
3V-USA
std.
Vekt Varenr.
Pris pr.
stk
SPZ 487 LW 0,04 KI-SPZ487 70,00
SPZ 512 LW 0,04 KI-SPZ512 71,00
SPZ 562 LW 0,05 KI-SPZ562 73,00
SPZ 587 LW 0,05 KI-SPZ587 73,00
SPZ 612 LW 0,05 KI-SPZ612 74,00
SPZ 630 LW 3V250 0,05 KI-SPZ630 75,00
SPZ 637 LW 0,06 KI-SPZ637 75,00
SPZ 662 LW 0,06 KI-SPZ662 76,00
SPZ 670 LW 3V265 0,06 KI-SPZ670 76,00
SPZ 710 LW 3V280 0,06 KI-SPZ710 77,00
SPZ 737 LW 0,06 KI-SPZ737 79,00
SPZ 750 LW 0,07 KI-SPZ750 79,00
SPZ 762 LW 3V300 0,07 KI-SPZ762 81,00
SPZ 772 LW 0,07 KI-SPZ772 82,00
SPZ 787 LW 0,07 KI-SPZ787 83,00
SPZ 800 LW 3V315 0,07 KI-SPZ800 83,00
SPZ 812 LW 0,07 KI-SPZ812 85,00
SPZ 825 LW 0,07 KI-SPZ825 86,00
SPZ 837 LW 0,07 KI-SPZ837 87,00
SPZ 850 LW 3V335 0,08 KI-SPZ850 88,00
SPZ 862 LW 0,08 KI-SPZ862 90,00
SPZ 875 LW 0,08 KI-SPZ875 92,00
SPZ 887 LW 0,08 KI-SPZ887 93,00
SPZ 900 LW 3V355 0,08 KI-SPZ900 93,00
SPZ 912 LW 0,08 KI-SPZ912 95,00
SPZ 925 LW 0,08 KI-SPZ925 95,00
SPZ 937 LW 0,08 KI-SPZ937 96,00
SPZ 950 LW 3V375 0,08 KI-SPZ950 97,00
SPZ 962 LW 0,08 KI-SPZ962 97,00
SPZ 987 LW 0,09 KI-SPZ987 99,00
SPZ 1000 LW 0,09 KI-
SPZ1000
SPZ 1012 LW 3V400 0,09 KI-
SPZ1012
SPZ 1024 LW 0,09 KI-
SPZ1024
SPZ 1037 LW 0,09 KI-
SPZ1037
SPZ 1047 LW 0,09 KI-
SPZ1047
SPZ 1060 LW 0,09 KI-
SPZ1060
SPZ 1087 LW 0,09 KI-
SPZ1087
99,00
99,00
100,00
100,00
102,00
104,00
106,00
Produktbeskrivelse
3V-USA
std.
Vekt Varenr.
SPZ 1100 LW 0,10 KI-
SPZ1100
SPZ 1112 LW 0,10 KI-
SPZ1112
SPZ 1120 LW 0,10 KI-
SPZ1120
SPZ 1137 LW 3V450 0,10 KI-
SPZ1137
SPZ 1162 LW 0,10 KI-
SPZ1162
SPZ 1180 LW 0,10 KI-
SPZ1180
SPZ 1187 LW 0,10 KI-
SPZ1187
SPZ 1200 LW 3V475 0,10 KI-
SPZ1200
SPZ 1212 LW 0,10 KI-
SPZ1212
SPZ 1237 LW 0,10 KI-
SPZ1237
SPZ 1250 LW 0,11 KI-
SPZ1250
SPZ 1262 LW 3V500 0,11 KI-
SPZ1262
SPZ 1287 LW 0,11 KI-
SPZ1287
SPZ 1312 LW 0,11 KI-
SPZ1312
SPZ 1320 LW 0,11 KI-
SPZ1320
SPZ 1337 LW 3V530 0,12 KI-
SPZ1337
SPZ 1362 LW 0,12 KI-
SPZ1362
SPZ 1387 LW 0,12 KI-
SPZ1387
SPZ 1400 LW 3V560 0,12 KI-
SPZ1400
SPZ 1412 LW 0,13 KI-
SPZ1412
SPZ 1437 LW 0,13 KI-
SPZ1437
SPZ 1462 LW 0,13 KI-
SPZ1462
SPZ 1487 LW 0,13 KI-
SPZ1487
SPZ 1500 LW 0,13 KI-
SPZ1500
SPZ 1512 LW 0,13 KI-
SPZ1512
SPZ 1520 LW 3V600 0,13 KI-
SPZ1520
SPZ 1537 LW 0,14 KI-
SPZ1537
SPZ 1562 LW 0,14 KI-
SPZ1562
SPZ 1587 LW 0,14 KI-
SPZ1587
SPZ 1600 LW 3V630 0,14 KI-
SPZ1600
SPZ 1612 LW 0,14 KI-
SPZ1612
SPZ 1637 LW 0,14 KI-
SPZ1637
SPZ 1662 LW 0,15 KI-
SPZ1662
SPZ 1687 LW 0,15 KI-
SPZ1687
Pris pr.
stk
106,00
106,00
108,00
110,00
111,00
112,00
112,00
114,00
114,00
115,00
115,00
117,00
120,00
120,00
121,00
122,00
124,00
125,00
130,00
130,00
132,00
135,00
136,00
137,00
138,00
139,00
139,00
142,00
143,00
144,00
145,00
148,00
151,00
152,00
745
81

81
746 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
3V-USA
std.
Vekt Varenr.
SPZ 1700 LW 3V670 0,15 KI-
SPZ1700
SPZ 1737 LW 0,15 KI-
SPZ1737
SPZ 1762 LW 0,16 KI-
SPZ1762
SPZ 1787 LW 0,16 KI-
SPZ1787
SPZ 1800 LW 3V710 0,16 KI-
SPZ1800
SPZ 1837 LW 0,16 KI-
SPZ1837
SPZ 1862 LW 0,16 KI-
SPZ1862
SPZ 1887 LW 0,17 KI-
SPZ1887
SPZ 1900 LW 3V750 0,17 KI-
SPZ1900
SPZ 1937 LW 0,17 KI-
SPZ1937
SPZ 1987 LW 0,17 KI-
SPZ1987
SPZ 2000 LW 0,18 KI-
SPZ2000
SPZ 2120 LW 0,19 KI-
SPZ2120
SPZ 2137 LW 0,19 KI-
SPZ2137
SPZ 2187 LW 0,19 KI-
SPZ2187
SPZ 2240 LW 0,20 KI-
SPZ2240
SPZ 2287 LW 3V900 0,21 KI-
SPZ2287
SPZ 2360 LW 0,21 KI-
SPZ2360
SPZ 2410 LW 3V950 0,21 KI-
SPZ2410
SPZ 2437 LW 0,21 KI-
SPZ2437
SPZ 2500 LW 0,22 KI-
SPZ2500
SPZ 2540 LW 0,22 KI-
SPZ2540
SPZ 2650 LW 0,23 KI-
SPZ2650
SPZ 2800 LW 0,24 KI-
SPZ2800
SPZ 3000 LW 3V1180 0,26 KI-
SPZ3000
SPZ 3150 LW 3V1250 0,27 KI-
SPZ3150
SPZ 3350 LW 3V1320 0,29 KI-
SPZ3350
SPZ 3550 LW 3V1400 0,31 KI-
SPZ3550
746
Pris pr.
stk
153,00
156,00
157,00
161,00
162,00
167,00
171,00
176,00
177,00
178,00
192,00
195,00
206,00
208,00
218,00
218,00
222,00
227,00
233,00
234,00
238,00
245,00
253,00
267,00
284,00
299,00
315,00
340,00

DEL 4 – GRUPPE 81 – Transmisjoner 747
KILEREMMER SPA
Anvendelse Lette og mellomtunge
drifter. Remhastighet
opp til 40 m/sek.
Standard ISO 4184, DIN 7753 del
1.
Materiale Oljebestandig gummi.
Temp. område -30 °C til + 80 °C.
Forsterkning Forspent syntetisk kord.
Mål La = Lw + 18 mm.
La = Li + 63 mm.
Merknader Lw = Middellengde. Andre dim. fra verk. Se
strammetabell i del 5 teknisk info.
Produktbeskrivelse Vekt Varenr. Pris pr. stk
SPA 732 LW 0,09 KI-SPA732 111,00
SPA 757 LW 0,09 KI-SPA757 114,00
SPA 782 LW 0,09 KI-SPA782 117,00
SPA 800 LW 0,10 KI-SPA800 118,00
SPA 850 LW 0,10 KI-SPA850 122,00
SPA 857 LW 0,10 KI-SPA857 122,00
SPA 882 LW 0,11 KI-SPA882 124,00
SPA 900 LW 0,11 KI-SPA900 130,00
SPA 932 LW 0,11 KI-SPA932 133,00
SPA 950 LW 0,11 KI-SPA950 135,00
SPA 957 LW 0,11 KI-SPA957 135,00
SPA 982 LW 0,12 KI-SPA982 138,00
SPA 1000 LW 0,12 KI-SPA1000 138,00
SPA 1007 LW 0,12 KI-SPA1007 139,00
SPA 1032 LW 0,12 KI-SPA1032 143,00
SPA 1060 LW 0,13 KI-SPA1060 144,00
SPA 1082 LW 0,13 KI-SPA1082 148,00
SPA 1107 LW 0,13 KI-SPA1107 150,00
SPA 1120 LW 0,13 KI-SPA1120 152,00
SPA 1132 LW 0,14 KI-SPA1132 156,00
SPA 1157 LW 0,14 KI-SPA1157 157,00
SPA 1180 LW 0,14 KI-SPA1180 157,00
SPA 1207 LW 0,14 KI-SPA1207 161,00
SPA 1232 LW 0,15 KI-SPA1232 165,00
SPA 1250 LW 0,15 KI-SPA1250 167,00
SPA 1257 LW 0,15 KI-SPA1257 169,00
SPA 1272 LW 0,15 KI-SPA1272 171,00
SPA 1282 LW 0,15 KI-SPA1282 171,00
SPA 1307 LW 0,16 KI-SPA1307 174,00
SPA 1320 LW 0,16 KI-SPA1320 176,00
SPA 1332 LW 0,16 KI-SPA1332 177,00
SPA 1357 LW 0,16 KI-SPA1357 177,00
SPA 1382 LW 0,17 KI-SPA1382 181,00
SPA 1400 LW 0,17 KI-SPA1400 183,00
SPA 1407 LW 0,17 KI-SPA1407 186,00
SPA 1457 LW 0,17 KI-SPA1457 191,00
SPA 1482 LW 0,18 KI-SPA1482 194,00
SPA 1500 LW 0,18 KI-SPA1500 196,00
SPA 1532 LW 0,18 KI-SPA1532 201,00
SPA 1557 LW 0,19 KI-SPA1557 203,00
SPA 1582 LW 0,19 KI-SPA1582 203,00
Produktbeskrivelse Vekt Varenr. Pris pr. stk
SPA 1600 LW 0,20 KI-SPA1600 208,00
SPA 1607 LW 0,20 KI-SPA1607 208,00
SPA 1632 LW 0,20 KI-SPA1632 213,00
SPA 1657 LW 0,20 KI-SPA1657 214,00
SPA 1682 LW 0,20 KI-SPA1682 218,00
SPA 1700 LW 0,20 KI-SPA1700 219,00
SPA 1707 LW 0,20 KI-SPA1707 221,00
SPA 1732 LW 0,21 KI-SPA1732 222,00
SPA 1757 LW 0,21 KI-SPA1757 225,00
SPA 1800 LW 0,22 KI-SPA1800 229,00
SPA 1807 LW 0,22 KI-SPA1807 233,00
SPA 1832 LW 0,22 KI-SPA1832 235,00
SPA 1857 LW 0,22 KI-SPA1857 236,00
SPA 1882 LW 0,23 KI-SPA1882 239,00
SPA 1900 LW 0,23 KI-SPA1900 240,00
SPA 1932 LW 0,23 KI-SPA1932 244,00
SPA 1957 LW 0,24 KI-SPA1957 247,00
SPA 1982 LW 0,24 KI-SPA1982 250,00
SPA 2000 LW 0,24 KI-SPA2000 253,00
SPA 2032 LW 0,24 KI-SPA2032 257,00
SPA 2057 LW 0,25 KI-SPA2057 259,00
SPA 2082 LW 0,25 KI-SPA2082 262,00
SPA 2120 LW 0,25 KI-SPA2120 267,00
SPA 2132 LW 0,26 KI-SPA2132 270,00
SPA 2182 LW 0,26 KI-SPA2182 275,00
SPA 2207 LW 0,26 KI-SPA2207 278,00
SPA 2232 LW 0,27 KI-SPA2232 282,00
SPA 2240 LW 0,27 KI-SPA2240 282,00
SPA 2300 LW 0,28 KI-SPA2300 288,00
SPA 2307 LW 0,28 KI-SPA2307 291,00
SPA 2360 LW 0,28 KI-SPA2360 296,00
SPA 2382 LW 0,29 KI-SPA2382 298,00
SPA 2432 LW 0,29 KI-SPA2432 299,00
SPA 2482 LW 0,30 KI-SPA2482 305,00
SPA 2500 LW 0,30 KI-SPA2500 305,00
SPA 2532 LW 0,30 KI-SPA2532 310,00
SPA 2582 LW 0,31 KI-SPA2582 315,00
SPA 2650 LW 0,32 KI-SPA2650 330,00
SPA 2682 LW 0,32 KI-SPA2682 335,00
SPA 2732 LW 0,33 KI-SPA2732 340,00
SPA 2800 LW 0,34 KI-SPA2800 350,00
SPA 2932 LW 0,35 KI-SPA2932 360,00
SPA 3000 LW 0,36 KI-SPA3000 375,00
SPA 3150 LW 0,38 KI-SPA3150 395,00
SPA 3182 LW 0,38 KI-SPA3182 395,00
SPA 3282 LW 0,39 KI-SPA3282 405,00
SPA 3350 LW 0,40 KI-SPA3350 415,00
SPA 3550 LW 0,43 KI-SPA3550 440,00
747
81

81
748 DEL 4 – GRUPPE 81 – Transmisjoner
KILEREMMER SPB
Anvendelse Mellomtunge og tunge
drifter. Remhastighet
opp til 40 m/sek.
Standard ISO 4184, DIN 7753 del
1.
Materiale Oljebestandig gummi.
Temp. område -30 °C til + 80 °C.
Forsterkning Forspent syntetisk kord.
Mål La = Lw + 22 mm.
La = Li + 82 mm.
Merknader Lw = Middellengde. Andre dim. fra verk. Se
strammetabell i del 5 teknisk info.
Produktbeskrivelse
5V-USA
std.
Vekt Varenr.
SPB 1250 LW 5V-500 0,30 KI-
SPB1250
SPB 1320 LW 5V-530 0,32 KI-
SPB1320
SPB 1400 LW 5V-560 0,34 KI-
SPB1400
SPB 1500 LW 5V-600 0,36 KI-
SPB1500
SPB 1600 LW 5V-630 0,38 KI-
SPB1600
SPB 1700 LW 5V-670 0,41 KI-
SPB1700
SPB 1800 LW 5V-710 0,43 KI-
SPB1800
SPB 1900 LW 5V-750 0,46 KI-
SPB1900
SPB 2000 LW 0,48 KI-
SPB2000
SPB 2020 LW 5V-800 0,48 KI-
SPB2020
SPB 2120 LW 0,51 KI-
SPB2120
SPB 2150 LW 5V-850 0,52 KI-
SPB2150
SPB 2240 LW 0,54 KI-
SPB2240
SPB 2280 LW 5V-900 0,55 KI-
SPB2280
SPB 2300 LW 0,56 KI-
SPB2300
SPB 2360 LW 0,57 KI-
SPB2360
SPB 2410 LW 5V-950 0,58 KI-
SPB2410
SPB 2430 LW 0,60 KI-
SPB2430
SPB 2500 LW 0,60 KI-
SPB2500
SPB 2650 LW 0,64 KI-
SPB2650
SPB 2680 LW 5V-1060 0,64 KI-
SPB2680
SPB 2800 LW 0,67 KI-
SPB2800
SPB 2840 LW 5V-1120 0,68 KI-
SPB2840
SPB 3000 LW 5V-1180 0,72 KI-
SPB3000
SPB 3150 LW 0,76 KI-
SPB3150
SPB 3170 LW 5V-1250 0,77 KI-
SPB3170
SPB 3350 LW 5V-1320 0,80 KI-
SPB3350
748
Pris pr.
stk
255,00
265,00
279,00
300,00
325,00
345,00
365,00
380,00
405,00
405,00
430,00
435,00
445,00
450,00
460,00
475,00
480,00
485,00
495,00
520,00
540,00
555,00
565,00
590,00
615,00
615,00
655,00
Produktbeskrivelse
5V-USA
std.
Vekt Varenr.
SPB 3400 LW 0,82 KI-
SPB3400
SPB 3550 LW 5V-1400 0,85 KI-
SPB3550
SPB 3750 LW 5V-1476 0,90 KI-
SPB3750
SPB 4000 LW 0,96 KI-
SPB4000
SPB 4250 LW 1,02 KI-
SPB4250
SPB 4500 LW 1,08 KI-
SPB4500
SPB 4750 LW 1,14 KI-
SPB4750
SPB 5000 LW 1,20 KI-
SPB5000
SPB 5300 LW 1,27 KI-
SPB5300
SPB 5380 LW 5V-2120 1,29 KI-
SPB5380
SPB 6000 LW 5V-2360 1,44 KI-
SPB6000
SPB 6300 LW 1,51 KI-
SPB6300
Pris pr.
stk
750,00
690,00
725,00
780,00
820,00
875,00
915,00
960,00
1.020,00
1.170,00
1.310,00
1.370,00

DEL 4 – GRUPPE 81 – Transmisjoner 749
KILEREMMER SPC KILEREMMER A
Anvendelse Tunge drifter.
Remhastighet opp til 40
m/sek.
Standard ISO 4184, DIN 7753 del
1.
Materiale Oljebestandig gummi.
Temp. område -30 °C til + 80 °C.
Forsterkning Forspent syntetisk kord.
Mål La = Lw + 30 mm.
La = Li + 113 mm.
Merknader Lw = Middellengde. Andre dim. fra verk. Se
strammetabell i del 5 teknisk info.
Produktbeskrivelse Vekt Varenr. Pris pr. stk
SPC 2000 LW 0,80 KI-SPC2000 665,00
SPC 2120 LW 0,85 KI-SPC2120 695,00
SPC 2240 LW 0,90 KI-SPC2240 740,00
SPC 2360 LW 0,94 KI-SPC2360 780,00
SPC 2500 LW 1,00 KI-SPC2500 810,00
SPC 2650 LW 1,06 KI-SPC2650 855,00
SPC 2800 LW 1,12 KI-SPC2800 900,00
SPC 3000 LW 1,20 KI-SPC3000 960,00
SPC 3150 LW 1,26 KI-SPC3150 995,00
SPC 3350 LW 1,34 KI-SPC3350 1.070,00
SPC 3550 LW 1,42 KI-SPC3550 1.130,00
SPC 3750 LW 1,50 KI-SPC3750 1.180,00
SPC 4000 LW 1,60 KI-SPC4000 1.270,00
SPC 4250 LW 1,70 KI-SPC4250 1.350,00
SPC 4500 LW 1,80 KI-SPC4500 1.400,00
SPC 4750 LW 1,90 KI-SPC4750 1.500,00
SPC 5000 LW 2,00 KI-SPC5000 1.570,00
SPC 5300 LW 2,12 KI-SPC5300 1.840,00
SPC 5600 LW 2,24 KI-SPC5600 1.960,00
SPC 6000 LW 2,40 KI-SPC6000 1.860,00
SPC 6300 LW 2,52 KI-SPC6300 2.190,00
SPC 6700 LW 2,68 KI-SPC6700 2.320,00
SPC 7100 LW 2,84 KI-SPC7100 2.450,00
SPC 7500 LW 3,00 KI-SPC7500 2.580,00
SPC 8000 LW 3,20 KI-SPC8000 2.750,00
SPC 8500 LW 3,40 KI-SPC8500 2.910,00
SPC 9500 LW 3,80 KI-SPC9500 3.300,00
Anvendelse Lette og
mellomtunge
drifter.
Remhastighet
opp til 40 m/sek.
Standard ISO 4184, DIN
2215.
Materiale Oljebestandig
gummi.
Temp. område -30 °C til + 80
°C.
Forsterkning Forspent syntetisk kord.
Mål La = Lw + 20 mm.
La = Li + 50 mm.
Merknader Se strammetabell i del 5 teknisk info. Innvendig
lengde = Li.
Produktbeskrivelse
Innv. lgd.
mm
Vekt Varenr. Pris pr. stk
A16 407 0,05 KI-A16 62,00
A19 480 0,06 KI-A19 62,00
A20 508 0,06 KI-A20 55,00
A21 535 0,06 KI-A21 58,00
A22 560 0,07 KI-A22 60,00
A23 585 0,07 KI-A23 61,00
A24 610 0,07 KI-A24 62,00
A25 630 0,07 KI-A25 64,00
A26 660 0,08 KI-A26 66,00
A26,5 670 0,08 KI-A26,5 67,00
A27 686 0,08 KI-A27 69,00
A28 710 0,08 KI-A28 69,00
A29 730 0,09 KI-A29 70,00
A30 767 0,09 KI-A30 72,00
A31 787 0,09 KI-A31 73,00
A31,5 800 0,09 KI-A31,5 74,00
A32 813 0,10 KI-A32 74,00
A33 838 0,10 KI-A33 76,00
A34 864 0,10 KI-A34 77,00
A35 889 0,10 KI-A35 79,00
A36 914 0,11 KI-A36 81,00
A37 940 0,11 KI-A37 82,00
A38 965 0,11 KI-A38 82,00
A39 990 0,12 KI-A39 85,00
A40 1016 0,12 KI-A40 86,00
A41 1041 0,12 KI-A41 87,00
A42 1060 0,13 KI-A42 89,00
A43 1100 0,13 KI-A43 90,00
A44 1120 0,13 KI-A44 92,00
A45 1143 0,13 KI-A45 93,00
A46 1168 0,14 KI-A46 96,00
A47 1200 0,14 KI-A47 97,00
A48 1220 0,14 KI-A48 98,00
A49 1250 0,15 KI-A49 99,00
A50 1270 0,15 KI-A50 100,00
A51 1300 0,15 KI-A51 101,00
A52 1320 0,16 KI-A52 102,00
A53 1350 0,16 KI-A53 106,00
749
81

81
750 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Innv. lgd.
mm
Vekt Varenr. Pris pr. stk
A54 1375 0,16 KI-A54 106,00
A55 1400 0,17 KI-A55 109,00
A56 1422 0,17 KI-A56 110,00
A57 1450 0,17 KI-A57 111,00
A58 1475 0,17 KI-A58 112,00
A59 1500 0,18 KI-A59 114,00
A60 1525 0,18 KI-A60 115,00
A61 1550 0,18 KI-A61 115,00
A62 1575 0,19 KI-A62 118,00
A63 1600 0,19 KI-A63 120,00
A64 1625 0,19 KI-A64 120,00
A65 1650 0,19 KI-A65 122,00
A66 1676 0,20 KI-A66 124,00
A67 1700 0,20 KI-A67 124,00
A68 1725 0,20 KI-A68 127,00
A69 1750 0,21 KI-A69 130,00
A70 1775 0,21 KI-A70 130,00
A71 1800 0,21 KI-A71 132,00
A72 1825 0,22 KI-A72 132,00
A73 1854 0,22 KI-A73 135,00
A74 1880 0,22 KI-A74 137,00
A76 1930 0,23 KI-A76 139,00
A77 1956 0,23 KI-A77 142,00
A78 1980 0,23 KI-A78 143,00
A79 2000 0,24 KI-A79 144,00
A80 2032 0,24 KI-A80 148,00
A81 2060 0,24 KI-A81 149,00
A82 2083 0,25 KI-A82 151,00
A83 2110 0,25 KI-A83 153,00
A84 2134 0,25 KI-A84 154,00
A85 2160 0,25 KI-A85 157,00
A86 2180 0,26 KI-A86 157,00
A87 2210 0,26 KI-A87 160,00
A88 2240 0,26 KI-A88 162,00
A90 2286 0,27 KI-A90 165,00
A91 2310 0,27 KI-A91 167,00
A93 2360 0,28 KI-A93 172,00
A94 2388 0,28 KI-A94 174,00
A95 2413 0,28 KI-A95 176,00
A96 2438 0,29 KI-A96 177,00
A97 2464 0,29 KI-A97 178,00
A98 2500 0,29 KI-A98 181,00
A100 2540 0,30 KI-A100 184,00
A102 2591 0,31 KI-A102 190,00
A103 2616 0,31 KI-A103 191,00
A104 2650 0,31 KI-A104 194,00
A105 2667 0,31 KI-A105 195,00
A106 2692 0,31 KI-A106 197,00
A108 2743 0,32 KI-A108 201,00
A110 2800 0,33 KI-A110 206,00
A112 2845 0,34 KI-A112 211,00
750
Produktbeskrivelse
Innv. lgd.
mm
Andre dimensjoner kan leveres fra verk.
Vekt Varenr. Pris pr. stk
A114 2896 0,34 KI-A114 216,00
A120 3048 0,36 KI-A120 229,00
A124 3150 0,37 KI-A124 239,00
A128 3250 0,38 KI-A128 247,00
A132 3350 0,40 KI-A132 255,00
A136 3454 0,41 KI-A136 263,00
A140 3550 0,42 KI-A140 272,00
A144 3658 0,43 KI-A144 279,00
A153 3886 0,46 KI-A153 297,00
A158 4000 0,47 KI-A158 310,00
A173 4394 0,52 KI-A173 345,00
A197 5000 0,59 KI-A197 385,00

DEL 4 – GRUPPE 81 – Transmisjoner 751
KILEREMMER B
Anvendelse Mellomtunge og
tunge drifter.
Remhastighet
opp til 40 m/sek.
Standard ISO 4184, DIN
2215.
Materiale Oljebestandig
gummi.
Temp. område -30 °C til + 80
°C.
Forsterkning Forspent syntetisk kord.
Mål La = Lw + 29 mm.
La = Li + 69 mm.
Merknader Se strammetabell i del 5 teknisk info. Innvendig
lengde = Li.
Produktbeskrivelse
Innv. lgd.
mm
Vekt Varenr. Pris pr. stk
B26 660 0,14 KI-B26 90,00
B28 710 0,14 KI-B28 96,00
B29 735 0,15 KI-B29 98,00
B30 762 0,15 KI-B30 100,00
B31 785 0,16 KI-B31 102,00
B32 813 0,16 KI-B32 108,00
B33 838 0,17 KI-B33 109,00
B34 865 0,17 KI-B34 111,00
B35 889 0,18 KI-B35 114,00
B36 915 0,18 KI-B36 115,00
B37 940 0,19 KI-B37 118,00
B38 965 0,19 KI-B38 121,00
B39 991 0,20 KI-B39 124,00
B40 1016 0,20 KI-B40 128,00
B41 1040 0,21 KI-B41 130,00
B42 1060 0,21 KI-B42 132,00
B43 1090 0,22 KI-B43 135,00
B43,5 1100 0,22 KI-B43,5 137,00
B44 1120 0,22 KI-B44 138,00
B45 1150 0,23 KI-B45 138,00
B46 1175 0,23 KI-B46 140,00
B47 1200 0,24 KI-B47 143,00
B48 1215 0,24 KI-B48 148,00
B49 1250 0,25 KI-B49 149,00
B50 1275 0,25 KI-B50 151,00
B51 1300 0,26 KI-B51 153,00
B52 1320 0,26 KI-B52 156,00
B53 1350 0,27 KI-B53 157,00
B54 1372 0,27 KI-B54 161,00
B55 1400 0,28 KI-B55 163,00
B56 1425 0,28 KI-B56 164,00
B57 1450 0,29 KI-B57 167,00
B58 1475 0,29 KI-B58 169,00
B59 1500 0,30 KI-B59 172,00
B60 1525 0,30 KI-B60 174,00
B61 1550 0,31 KI-B61 177,00
B62 1575 0,31 KI-B62 177,00
B63 1600 0,32 KI-B63 181,00
B64 1625 0,32 KI-B64 183,00
Produktbeskrivelse
Innv. lgd.
mm
Vekt Varenr. Pris pr. stk
B65 1650 0,33 KI-B65 186,00
B66 1675 0,33 KI-B66 188,00
B67 1700 0,34 KI-B67 191,00
B68 1725 0,34 KI-B68 195,00
B69 1750 0,35 KI-B69 196,00
B70 1775 0,35 KI-B70 199,00
B71 1800 0,36 KI-B71 201,00
B72 1825 0,36 KI-B72 203,00
B73 1850 0,37 KI-B73 206,00
B74 1880 0,37 KI-B74 208,00
B75 1900 0,38 KI-B75 211,00
B76 1930 0,38 KI-B76 214,00
B77 1950 0,39 KI-B77 216,00
B78 1981 0,39 KI-B78 218,00
B80 2032 0,40 KI-B80 222,00
B81 2060 0,41 KI-B81 225,00
B82 2083 0,41 KI-B82 227,00
B83 2100 0,42 KI-B83 232,00
B83,5 2120 0,42 KI-B83,5 233,00
B84 2134 0,42 KI-B84 234,00
B85 2160 0,43 KI-B85 235,00
B86 2200 0,43 KI-B86 236,00
B87 2210 0,44 KI-B87 240,00
B88 2240 0,44 KI-B88 242,00
B89 2260 0,45 KI-B89 245,00
B90 2286 0,45 KI-B90 247,00
B91 2300 0,46 KI-B91 250,00
B92 2337 0,46 KI-B92 253,00
B93 2360 0,47 KI-B93 255,00
B94 2388 0,47 KI-B94 257,00
B96 2438 0,48 KI-B96 262,00
B97 2465 0,49 KI-B97 265,00
B98 2500 0,49 KI-B98 267,00
B99 2515 0,50 KI-B99 270,00
B102 2600 0,51 KI-B102 276,00
B103 2616 0,52 KI-B103 279,00
B105 2667 0,53 KI-B105 285,00
B107 2718 0,54 KI-B107 289,00
B108 2750 0,54 KI-B108 293,00
B109 2769 0,55 KI-B109 296,00
B110 2800 0,55 KI-B110 298,00
B112 2845 0,56 KI-B112 305,00
B114 2900 0,57 KI-B114 310,00
B116 2950 0,58 KI-B116 315,00
B117 2972 0,60 KI-B117 325,00
B118 3000 0,59 KI-B118 325,00
B120 3048 0,60 KI-B120 330,00
B122 3099 0,61 KI-B122 340,00
B124 3150 0,62 KI-B124 345,00
B126 3200 0,63 KI-B126 350,00
B128 3250 0,64 KI-B128 355,00
751
81

81
752 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Innv. lgd.
mm
Andere dimensjoner kan levers fra verk.
Vekt Varenr. Pris pr. stk
B132 3350 0,66 KI-B132 360,00
B138 3500 0,69 KI-B138 380,00
B144 3658 0,72 KI-B144 395,00
B146 3700 0,73 KI-B146 395,00
B154 3912 0,77 KI-B154 425,00
B155 3937 0,78 KI-B155 425,00
B158 4000 0,79 KI-B158 435,00
B162 4115 0,81 KI-B162 445,00
B173 4394 0,87 KI-B173 480,00
B180 4572 0,90 KI-B180 495,00
B195 4953 0,98 KI-B195 540,00
B197 5000 0,99 KI-B197 545,00
752
KILEREMMER C
Anvendelse Tunge drifter.
Remhastighet opp
til 40 m/sek.
Standard ISO 4184, DIN
2215.
Materiale Oljebestandig
gummi.
Temp. område -30 °C til + 80 °C.
Forsterkning Forspent syntetisk kord.
Mål La = Lw + 30 mm.
La = Li + 88 mm.
Merknader Se strammetabell i del 5 teknisk info. Innvendig
lengde = Li.
Produktbeskrivelse
Innv. lgd.
mm
Vekt Varenr. Pris pr. stk
C56 1425 0,49 KI-C56 270,00
C59 1500 0,52 KI-C59 283,00
C60 1526 0,53 KI-C60 287,00
C61 1550 0,54 KI-C61 293,00
C62 1575 0,52 KI-C62 298,00
C67 1700 0,59 KI-C67 330,00
C73 1854 0,64 KI-C73 360,00
C76 1930 0,67 KI-C76 375,00
C81 2060 0,71 KI-C81 395,00
C83 2108 0,73 KI-C83 405,00
C84 2135 0,74 KI-C84 410,00
C96 2438 0,84 KI-C96 475,00
C97 2495 0,85 KI-C97 480,00
C98 2500 0,85 KI-C98 480,00
C101 2560 0,89 KI-C101 495,00
C104 2642 0,90 KI-C104 500,00
C105 2667 0,92 KI-C105 505,00
C108 2750 0,95 KI-C108 520,00
C112 2845 0,98 KI-C112 550,00
C116 2950 1,02 KI-C116 565,00
C120 3050 1,05 KI-C120 585,00
C122 3100 1,07 KI-C122 590,00
C124 3150 1,09 KI-C124 600,00
C128 3250 1,12 KI-C128 615,00
C130 3300 1,14 KI-C130 625,00
C132 3350 1,15 KI-C132 640,00
C136 3450 1,20 KI-C136 660,00
C144 3658 1,27 KI-C144 690,00
C158 4000 1,39 KI-C158 765,00
C162 4115 1,42 KI-C162 785,00
C167 4250 1,46 KI-C167 805,00
C168 4267 1,48 KI-C168 810,00
C185 4700 1,57 KI-C185 885,00
C187 4750 1,60 KI-C187 900,00
C190 4825 1,67 KI-C190 915,00
C195 4950 1,71 KI-C195 920,00
C210 5334 1,85 KI-C210 1.180,00
C220 5600 1,87 KI-C220 1.230,00
C236 6000 2,07 KI-C236 1.330,00
C315 8000 2,68 KI-C315 1.770,00

DEL 4 – GRUPPE 81 – Transmisjoner 753
KILEREMMER D KILEREMMER Z
Anvendelse Tunge drifter.
Remhastighet
opp til 40 m/sek.
Standard ISO 4184, DIN
2215.
Materiale Oljebestandig
gummi.
Temp. område -30 °C til + 80
°C.
Forsterkning Forspent
syntetisk kord.
Mål La = Lw + 51 mm.
La = Li + 120 mm.
Merknader Se strammetabell i del 5 teknisk info. Innvendig
lengde = Li.
Produktbeskrivelse
Innv. lgd.
mm
Vekt Varenr. Pris pr. stk
D110 2800 1,67 KI-D110 1.120,00
D180 4570 2,97 KI-D180 1.770,00
D195 4950 3,22 KI-D195 1.940,00
D210 5330 3,46 KI-D210 2.150,00
D240 6096 3,96 KI-D240 2.080,00
D300 7620 4,95 KI-D300 2.990,00
Anvendelse Lette drifter.
Remhastighet opp
til 40 m/sek.
Standard ISO 4184, DIN
2215.
Materiale Oljebestandig
gummi.
Temp. område -30 °C til + 80 °C.
Forsterkning Forspent syntetisk
kord.
Mål La = Lw + 16 mm.
La = Li + 38 mm.
Merknader Se strammetabell i del 5 teknisk info. Innvendig
lengde = Li.
Produktbeskrivelse
Innv. lgd.
mm
Vekt Varenr. Pris pr. stk
Kilerem Z14 355 0,02 KI-Z14 58,00
Kilerem Z16 405 0,02 KI-Z16 58,00
Kilerem Z17 430 0,03 KI-Z17 59,00
Kilerem Z18 460 0,03 KI-Z18 59,00
Kilerem Z20 508 0,03 KI-Z20 52,00
Kilerem Z21 530 0,03 KI-Z21 52,00
Kilerem Z22 560 0,03 KI-Z22 55,00
Kilerem Z23 585 0,03 KI-Z23 55,00
Kilerem Z25 630 0,04 KI-Z25 57,00
Kilerem Z26 660 0,04 KI-Z26 59,00
Kilerem Z27 685 0,04 KI-Z27 59,00
Kilerem Z28 710 0,04 KI-Z28 62,00
Kilerem Z31 790 0,05 KI-Z31 67,00
Kilerem Z32 820 0,05 KI-Z32 69,00
Kilerem Z35 890 0,05 KI-Z35 72,00
Kilerem Z37 940 0,06 KI-Z37 74,00
Kilerem Z38 965 0,06 KI-Z38 76,00
Kilerem Z42 1060 0,06 KI-Z42 82,00
Kilerem Z44 1120 0,07 KI-Z44 82,00
Kilerem Z46 1165 0,07 KI-Z46 86,00
Kilerem Z49 1250 0,07 KI-Z49 99,00
753
81

81
754 DEL 4 – GRUPPE 81 – Transmisjoner
SKJØTBARE
KILEREMMER
HULLREM
Standard DIN 2216.
Merknader Leveres i
metervare.
Husk platelås.
Produktbeskrivelse Profil Vekt pr. m Varenr. Pris pr. meter
Kilerem Z 0,07 KI-Z000 120,00
Kilerem A 0,11 KI-A000 241,00
Kilerem B 0,21 KI-B000 360,00
Kilerem C 0,33 KI-C000 590,00
Platelås Z 0,01 KI-Z001 34,50
Platelås A 0,01 KI-A001 31,00
Platelås B 0,01 KI-B001 44,50
Platelås C 0,02 KI-C001 59,00
754
TENSIOMETER
Anvendelse Brukes til å
måle oppstramming av kileremmer og tannremmer.
Merknader Se strammetabell for kileremmer og tannremmer i
del 5 teknisk info.
Varenr. Pris pr. stk
KI-TE2600 1.360,00
MÅLEINSTRUMENT
FOR KILEREMMER
Varenr. Pris pr. stk
KI-MA2590 1.170,00

DEL 4 – GRUPPE 81 – Transmisjoner 755
FORTANNEDE RÅKANTREMMER
SMALKILEREMPROFILER
Merknader Alle størrelser standard lagervare.
Se strammetabell i del 5 teknisk info.
Lw mm
La = Lw + 13 mm
La = Li + 51 mm
Varenr. Pris pr. stk
SPZX
KI-SPZX612 125,00
KI-SPZX630 127,00
KI-SPZX670 127,00
KI-SPZX687 127,00
KI-SPZX710 127,00
KI-SPZX737 127,00
KI-SPZX750 127,00
KI-SPZX762 127,00
KI-SPZX787 127,00
KI-SPZX800 127,00
KI-SPZX812 137,00
KI-SPZX825 137,00
KI-SPZX837 137,00
KI-SPZX850 137,00
KI-SPZX862 137,00
KI-SPZX875 137,00
KI-SPZX887 137,00
KI-SPZX900 137,00
KI-SPZX912 151,00
KI-SPZX925 151,00
KI-SPZX937 151,00
KI-SPZX950 151,00
KI-SPZX962 151,00
KI-SPZX987 151,00
KI-SPZX1000 151,00
KI-SPZX1012 170,00
KI-SPZX1037 170,00
KI-SPZX1047 90,00
KI-SPZX1060 170,00
KI-SPZX1087 177,00
KI-SPZX1112 177,00
KI-SPZX1120 177,00
KI-SPZX1137 188,00
KI-SPZX1162 188,00
KI-SPZX1180 188,00
KI-SPZX1187 192,00
KI-SPZX1212 192,00
KI-SPZX1237 192,00
KI-SPZX1250 192,00
KI-SPZX1262 204,00
KI-SPZX1287 204,00
Varenr. Pris pr. stk
KI-SPZX1312 204,00
KI-SPZX1320 204,00
KI-SPZX1337 219,00
KI-SPZX1362 219,00
KI-SPZX1387 219,00
KI-SPZX1400 219,00
KI-SPZX1412 229,00
KI-SPZX1437 229,00
KI-SPZX1462 229,00
KI-SPZX1487 229,00
KI-SPZX1500 229,00
KI-SPZX1512 248,00
KI-SPZX1537 248,00
KI-SPZX1587 248,00
KI-SPZX1600 248,00
KI-SPZX1662 270,00
KI-SPZX1700 270,00
KI-SPZX1762 275,00
KI-SPZX1800 275,00
KI-SPZX1900 289,00
KI-SPZX2000 340,00
KI-SPZX2120 345,00
KI-SPZX2240 375,00
KI-SPZX2360 380,00
KI-SPZX2500 425,00
KI-SPZX2650 435,00
Lw mm
La = Lw + 18 mm
La = Li + 63 mm
Varenr. Pris pr. stk
SPAX
KI-SPAX732 177,00
KI-SPAX757 177,00
KI-SPAX782 177,00
KI-SPAX800 177,00
KI-SPAX832 195,00
KI-SPAX850 195,00
KI-SPAX857 195,00
KI-SPAX882 195,00
KI-SPAX900 195,00
KI-SPAX932 214,00
KI-SPAX950 214,00
KI-SPAX957 214,00
KI-SPAX982 214,00
KI-SPAX1000 214,00
KI-SPAX1030 249,00
KI-SPAX1060 245,00
KI-SPAX1082 245,00
KI-SPAX1107 245,00
KI-SPAX1120 245,00
KI-SPAX1180 266,00
KI-SPAX1207 266,00
755
81

81
756 DEL 4 – GRUPPE 81 – Transmisjoner
Varenr. Pris pr. stk
KI-SPAX1232 266,00
KI-SPAX1250 266,00
KI-SPAX1272 287,00
KI-SPAX1307 287,00
KI-SPAX1320 287,00
KI-SPAX1332 287,00
KI-SPAX1357 310,00
KI-SPAX1382 310,00
KI-SPAX1400 310,00
KI-SPAX1407 340,00
KI-SPAX1432 340,00
KI-SPAX1457 340,00
KI-SPAX1482 340,00
KI-SPAX1500 340,00
KI-SPAX1532 350,00
KI-SPAX1557 350,00
KI-SPAX1582 350,00
KI-SPAX1600 350,00
KI-SPAX1700 375,00
KI-SPAX1732 395,00
KI-SPAX1757 395,00
KI-SPAX1800 395,00
KI-SPAX1900 425,00
KI-SPAX2000 465,00
KI-SPAX2120 485,00
KI-SPAX2500 555,00
KI-SPAX3000 665,00
KI-SPAX3150 690,00
KI-SPAX3350 740,00
Lw mm
La = Lw + 22 mm
La = Li + 82 mm
Varenr. Pris pr. stk
SPBX
KI-SPBX1250 395,00
KI-SPBX1320 405,00
KI-SPBX1400 440,00
KI-SPBX1500 475,00
KI-SPBX1600 495,00
KI-SPBX1700 530,00
KI-SPBX1800 560,00
KI-SPBX1900 590,00
KI-SPBX2000 660,00
KI-SPBX2120 690,00
KI-SPBX2240 745,00
KI-SPBX2500 815,00
KI-SPBX3000 980,00
KI-SPBX3350 1.080,00
756
KILEREMSKIVER- PROFIL
SPZ
Anvendelse Kileremmer profil Z, SPZ og
SPZX.
Standard DIN 2211 og ISO 4183.
Materiale GG 20.
Anmerkning Balanserte etter ISO Q6.3.
Deledia.
mm
Antall
spor
BOSS
nr.
Boring
fra - til mm
Varenr. Pris pr. stk
63 1 1108 12-28 KS1SPZ063 86,00
67 1 1108 12-28 KS1SPZ067 87,00
71 1 1108 12-28 KS1SPZ071 88,00
75 1 1108 12-28 KS1SPZ075 112,00
80 1 1210 14-32 KS1SPZ080 115,00
85 1 1210 14-32 KS1SPZ085 117,00
90 1 1210 14-32 KS1SPZ090 118,00
95 1 1210 14-32 KS1SPZ095 124,00
100 1 1210 14-32 KS1SPZ100 137,00
106 1 1610 14-42 KS1SPZ106 144,00
112 1 1610 14-42 KS1SPZ112 151,00
118 1 1610 14-42 KS1SPZ118 163,00
125 1 1610 14-42 KS1SPZ125 177,00
132 1 1610 14-42 KS1SPZ132 190,00
140 1 1610 14-42 KS1SPZ140 208,00
150 1 1610 14-42 KS1SPZ150 215,00
160 1 1610 14-42 KS1SPZ160 249,00
170 1 1610 14-42 KS1SPZ170 296,00
180 1 1610 14-42 KS1SPZ180 315,00
200 1 2012 19-50 KS1SPZ200 360,00
250 1 2012 19-50 KS1SPZ250 495,00
280 1 2012 19-50 KS1SPZ280 640,00
315 1 2012 19-50 KS1SPZ315 755,00
355 1 2012 19-50 KS1SPZ355 845,00
63 2 1108 12-28 KS2SPZ063 93,00
67 2 1108 12-28 KS2SPZ067 98,00
71 2 1108 12-28 KS2SPZ071 99,00
75 2 1210 14-32 KS2SPZ075 130,00
80 2 1210 14-32 KS2SPZ080 137,00
85 2 1610 14-42 KS2SPZ085 142,00
90 2 1610 14-42 KS2SPZ090 144,00
95 2 1610 14-42 KS2SPZ095 151,00
100 2 1610 14-42 KS2SPZ100 160,00
106 2 1610 14-42 KS2SPZ106 169,00
112 2 1610 14-42 KS2SPZ112 175,00
118 2 1610 14-42 KS2SPZ118 188,00
125 2 1610 14-42 KS2SPZ125 213,00
132 2 1610 14-42 KS2SPZ132 235,00
140 2 1610 14-42 KS2SPZ140 275,00
150 2 2012 19-50 KS2SPZ150 325,00
160 2 2012 19-50 KS2SPZ160 350,00
180 2 2012 19-50 KS2SPZ180 425,00
200 2 2012 19-50 KS2SPZ200 465,00
224 2 2012 19-50 KS2SPZ224 495,00
250 2 2012 19-50 KS2SPZ250 590,00

DEL 4 – GRUPPE 81 – Transmisjoner 757
Deledia.
mm
Antall
spor
BOSS
nr.
Boring
fra - til mm
Andre dimensjoner leveres fra verk.
Varenr. Pris pr. stk
280 2 2012 19-50 KS2SPZ280 740,00
315 2 2012 19-50 KS2SPZ315 875,00
355 2 2012 19-50 KS2SPZ355 1.020,00
63 3 1108 12-28 KS3SPZ063 108,00
71 3 1108 12-28 KS3SPZ071 138,00
80 3 1210 14-32 KS3SPZ080 160,00
90 3 1610 14-42 KS3SPZ090 174,00
95 3 1610 14-42 KS3SPZ095 177,00
100 3 1610 14-42 KS3SPZ100 187,00
106 3 1610 14-42 KS3SPZ106 192,00
112 3 2012 19-50 KS3SPZ112 206,00
118 3 2012 19-50 KS3SPZ118 225,00
125 3 2012 19-50 KS3SPZ125 249,00
132 3 2012 19-50 KS3SPZ132 271,00
140 3 2012 19-50 KS3SPZ140 330,00
150 3 2012 19-50 KS3SPZ150 360,00
160 3 2012 19-50 KS3SPZ160 435,00
180 3 2012 19-50 KS3SPZ180 490,00
200 3 2012 19-50 KS3SPZ200 545,00
224 3 2012 19-50 KS3SPZ224 585,00
250 3 2012 19-50 KS3SPZ250 690,00
280 3 2517 19-60 KS3SPZ280 875,00
315 3 2517 19-60 KS3SPZ315 1.060,00
355 3 2517 19-60 KS3SPZ355 1.210,00
100 4 1610 14-42 KS4SPZ100 203,00
106 4 1610 14-42 KS4SPZ106 215,00
112 4 2012 19-50 KS4SPZ112 246,00
118 4 2012 19-50 KS4SPZ118 261,00
125 4 2012 19-50 KS4SPZ125 288,00
132 4 2012 19-50 KS4SPZ132 340,00
140 4 2012 19-50 KS4SPZ140 370,00
150 4 2517 19-60 KS4SPZ150 435,00
160 4 2517 19-60 KS4SPZ160 585,00
200 4 2517 19-60 KS4SPZ200 640,00
224 4 2517 19-60 KS4SPZ224 715,00
250 4 2517 19-60 KS4SPZ250 785,00
315 4 2517 19-60 KS4SPZ315 1.180,00
355 4 2517 19-60 KS4SPZ355 1.420,00
100 5 2012 19-50 KS5SPZ100 236,00
106 5 2012 19-50 KS5SPZ106 246,00
118 5 2012 19-50 KS5SPZ118 293,00
125 5 2012 19-50 KS5SPZ125 340,00
140 5 2517 19-60 KS5SPZ140 410,00
KILEREMSKIVER- PROFIL
SPA
Anvendelse Kileremmer profil A, SPA og
SPAX.
Standard DIN 2211 og ISO 4183.
Materiale GG 20.
Anmerkning Balanserte etter ISO Q6.3.
Deledia.
mm
Antall
spor
BOSS
nr.
Boring
fra - til mm
Varenr. Pris pr. stk
80 1 1210 14-32 KS1SPA080 108,00
85 1 1210 14-32 KS1SPA085 117,00
90 1 1210 14-32 KS1SPA090 120,00
95 1 1210 14-32 KS1SPA095 123,00
100 1 1610 14-42 KS1SPA100 128,00
106 1 1610 14-42 KS1SPA106 150,00
112 1 1610 14-42 KS1SPA112 152,00
118 1 1610 14-42 KS1SPA118 170,00
125 1 1610 14-42 KS1SPA125 192,00
132 1 1610 14-42 KS1SPA132 197,00
140 1 1610 14-42 KS1SPA140 214,00
150 1 1610 14-42 KS1SPA150 248,00
160 1 1610 14-42 KS1SPA160 271,00
170 1 1610 14-42 KS1SPA170 298,00
180 1 1610 14-42 KS1SPA180 305,00
190 1 2012 19-50 KS1SPA190 310,00
200 1 2012 19-50 KS1SPA200 370,00
212 1 2012 19-50 KS1SPA212 475,00
224 1 2012 19-50 KS1SPA224 495,00
236 1 2012 19-50 KS1SPA236 565,00
250 1 2012 19-50 KS1SPA250 570,00
280 1 2012 19-50 KS1SPA280 640,00
300 1 2012 19-50 KS1SPA300 745,00
315 1 2012 19-50 KS1SPA315 780,00
80 2 1210 14-32 KS2SPA080 133,00
85 2 1210 14-32 KS2SPA085 142,00
90 2 1610 14-42 KS2SPA090 133,00
95 2 1610 14-42 KS2SPA095 154,00
100 2 1610 14-42 KS2SPA100 169,00
106 2 1610 14-42 KS2SPA106 188,00
112 2 1610 14-42 KS2SPA112 203,00
118 2 1610 14-42 KS2SPA118 228,00
125 2 1610 14-42 KS2SPA125 241,00
132 2 2012 19-50 KS2SPA132 270,00
140 2 2012 19-50 KS2SPA140 310,00
150 2 2012 19-50 KS2SPA150 355,00
160 2 2012 19-50 KS2SPA160 395,00
170 2 2012 19-50 KS2SPA170 480,00
180 2 2012 19-50 KS2SPA180 500,00
190 2 2012 19-50 KS2SPA190 510,00
200 2 2517 19-60 KS2SPA200 545,00
212 2 2517 19-60 KS2SPA212 660,00
224 2 2517 19-60 KS2SPA224 675,00
236 2 2517 19-60 KS2SPA236 725,00
250 2 2517 19-60 KS2SPA250 755,00
757
81

81
758 DEL 4 – GRUPPE 81 – Transmisjoner
Deledia.
mm
Antall
spor
BOSS
nr.
Boring
fra - til mm
Andre dimensjoner leveres fra verk.
758
Varenr. Pris pr. stk
280 2 2517 19-60 KS2SPA280 890,00
300 2 2517 19-60 KS2SPA300 1.060,00
315 2 2517 19-60 KS2SPA315 1.110,00
355 2 2517 19-60 KS2SPA355 1.230,00
400 2 2517 19-60 KS2SPA400 1.310,00
80 3 1210 14-32 KS3SPA080 160,00
90 3 1610 14-42 KS3SPA090 178,00
95 3 1610 14-42 KS3SPA095 191,00
100 3 1610 14-42 KS3SPA100 206,00
106 3 1610 14-42 KS3SPA106 233,00
112 3 2012 19-50 KS3SPA112 254,00
118 3 2012 19-50 KS3SPA118 262,00
125 3 2012 19-50 KS3SPA125 289,00
132 3 2012 19-50 KS3SPA132 325,00
140 3 2517 19-60 KS3SPA140 440,00
150 3 2517 19-60 KS3SPA150 460,00
160 3 2517 19-60 KS3SPA160 480,00
170 3 2517 19-60 KS3SPA170 585,00
180 3 2517 19-60 KS3SPA180 605,00
200 3 2517 19-60 KS3SPA200 650,00
224 3 2517 19-60 KS3SPA224 800,00
236 3 2517 19-60 KS3SPA236 860,00
250 3 2517 19-60 KS3SPA250 915,00
280 3 2517 19-60 KS3SPA280 975,00
300 3 2517 19-60 KS3SPA300 1.270,00
315 3 3020 28-75 KS3SPA315 1.330,00
400 3 3020 28-75 KS3SPA400 1.720,00
90 4 1615 14-42 KS4SPA090 206,00
100 4 1615 14-42 KS4SPA100 265,00
112 4 2012 19-50 KS4SPA112 310,00
118 4 2012 19-50 KS4SPA118 325,00
132 4 2517 19-60 KS4SPA132 385,00
140 4 2517 19-60 KS4SPA140 480,00
160 4 2517 19-60 KS4SPA160 570,00
180 4 2517 19-60 KS4SPA180 710,00
190 4 3020 28-75 KS4SPA190 780,00
200 4 3020 28-75 KS4SPA200 850,00
212 4 3020 28-75 KS4SPA212 995,00
355 4 3020 28-75 KS4SPA355 1.830,00
125 5 2012 19-50 KS5SPA125 410,00
150 5 2517 19-60 KS5SPA150 550,00
160 5 2517 19-60 KS5SPA160 650,00
224 5 3020 28-75 KS5SPA224 1.180,00
250 5 3020 28-75 KS5SPA250 1.430,00
280 5 3535 35-85 KS5SPA280 1.530,00
KILEREMSKIVER- PROFIL
SPB
Anvendelse Kileremer profil B, SPB og
SPBX.
Standard DIN 2211 og ISO 4183.
Materiale GG 20.
Anmerkning Balanserte etter ISO Q6.3.
Deledia.
mm
Antall
spor
BOSS
nr.
Boring
fra - til mm
Varenr. Pris pr. stk
125 1 1610 14-42 KS1SPB125 228,00
132 1 1610 14-42 KS1SPB132 240,00
150 1 1610 14-42 KS1SPB150 268,00
170 1 1610 14-42 KS1SPB170 355,00
180 1 1610 14-42 KS1SPB180 395,00
200 1 2012 19-50 KS1SPB200 480,00
224 1 2012 19-50 KS1SPB224 565,00
236 1 2012 19-50 KS1SPB236 610,00
250 1 2012 19-50 KS1SPB250 680,00
315 1 2012 19-50 KS1SPB315 1.280,00
125 2 2012 19-50 KS2SPB125 271,00
140 2 2012 19-50 KS2SPB140 350,00
150 2 2012 19-50 KS2SPB150 385,00
160 2 2012 19-50 KS2SPB160 430,00
170 2 2012 19-50 KS2SPB170 480,00
180 2 2517 19-60 KS2SPB180 550,00
190 2 2517 19-60 KS2SPB190 615,00
200 2 2517 19-60 KS2SPB200 685,00
212 2 2517 19-60 KS2SPB212 700,00
224 2 2517 19-60 KS2SPB224 755,00
236 2 2517 19-60 KS2SPB236 815,00
250 2 2517 19-60 KS2SPB250 910,00
280 2 2517 19-60 KS2SPB280 1.080,00
300 2 2517 19-60 KS2SPB300 1.310,00
315 2 2517 19-60 KS2SPB315 1.400,00
355 2 3020 28-75 KS2SPB355 1.540,00
400 2 3020 28-75 KS2SPB400 2.160,00
450 2 3020 28-75 KS2SPB450 2.250,00
125 3 2012 19-50 KS3SPB125 350,00
132 3 2012 19-50 KS3SPB132 395,00
140 3 2012 19-50 KS3SPB140 435,00
150 3 2517 19-50 KS3SPB150 480,00
160 3 2517 19-60 KS3SPB160 550,00
170 3 2517 19-60 KS3SPB170 590,00
180 3 2517 19-60 KS3SPB180 660,00
190 3 2517 19-60 KS3SPB190 680,00
200 3 2517 19-60 KS3SPB200 835,00
212 3 2517 19-60 KS3SPB212 855,00
224 3 2517 19-60 KS3SPB224 890,00
236 3 2517 19-60 KS3SPB236 980,00
250 3 3020 28-75 KS3SPB250 1.090,00
280 3 3020 28-75 KS3SPB280 1.350,00
300 3 3020 28-75 KS3SPB300 1.280,00
315 3 3020 28-75 KS3SPB315 1.670,00
335 3 3020 28-75 KS3SPB335 1.400,00

DEL 4 – GRUPPE 81 – Transmisjoner 759
Deledia.
mm
Antall
spor
BOSS
nr.
Boring
fra - til mm
Andre dimensjoner leveres fra verk.
Varenr. Pris pr. stk
355 3 3020 28-75 KS3SPB355 1.860,00
400 3 3535 35-85 KS3SPB400 2.800,00
125 4 2012 19-50 KS4SPB125 425,00
132 4 2012 19-50 KS4SPB132 475,00
140 4 2517 19-60 KS4SPB140 520,00
150 4 2517 19-60 KS4SPB150 590,00
160 4 2517 19-60 KS4SPB160 650,00
180 4 2517 19-60 KS4SPB180 815,00
200 4 3020 28-75 KS4SPB200 980,00
212 4 3020 28-75 KS4SPB212 1.110,00
224 4 3020 28-75 KS4SPB224 1.140,00
236 4 3020 28-75 KS4SPB236 1.320,00
250 4 3020 28-75 KS4SPB250 1.360,00
280 4 3020 28-75 KS4SPB280 1.530,00
300 4 3535 35-85 KS4SPB300 1.970,00
355 4 3535 35-85 KS4SPB355 2.750,00
400 4 3535 35-85 KS4SPB400 3.250,00
450 4 3535 35-85 KS4SPB450 3.350,00
125 5 2012 19-50 KS5SPB125 500,00
140 5 2517 19-60 KS5SPB140 590,00
150 5 2517 19-60 KS5SPB150 685,00
160 5 2517 19-60 KS5SPB160 760,00
180 5 3020 28-75 KS5SPB180 920,00
200 5 3020 28-75 KS5SPB200 1.120,00
224 5 3020 28-75 KS5SPB224 1.370,00
236 5 3535 35-85 KS5SPB236 1.530,00
250 5 3535 35-85 KS5SPB250 1.700,00
280 5 3535 35-85 KS5SPB280 1.950,00
300 5 3535 35-85 KS5SPB300 2.260,00
315 5 3535 35-85 KS5SPB315 2.420,00
335 5 3535 35-85 KS5SPB335 2.420,00
355 5 3535 35-85 KS5SPB355 2.910,00
400 5 3535 35-85 KS5SPB400 3.700,00
KILEREMSKIVER- PROFIL
SPC
Anvendelse Kileremmer profil C, SPC og
SPCX.
Standard DIN 2211 og ISO 4183.
Materiale GG 20.
Anmerkning Balanserte etter ISO Q6.3.
Deledia.
mm
Antall
spor
BOSS
nr.
Boring
fra - til mm
Andre dimensjoner leveres fra verk.
Varenr. Pris pr. stk
200 3 2517 19-60 KS3SPC200 1.380,00
236 3 3020 28-75 KS3SPC236 1.870,00
250 3 3020 28-75 KS3SPC250 2.020,00
265 3 3535 35-85 KS3SPC265 2.330,00
315 3 3535 35-85 KS3SPC315 2.880,00
355 3 3535 35-85 KS3SPC355 3.150,00
250 4 3535 35-85 KS4SPC250 2.450,00
265 4 3535 35-85 KS4SPC265 3.000,00
280 4 3535 35-85 KS4SPC280 3.100,00
315 4 3535 35-85 KS4SPC315 3.400,00
335 4 3535 35-85 KS4SPC335 3.550,00
355 4 3535 35-85 KS4SPC355 3.750,00
400 4 3535 35-85 KS4SPC400 4.500,00
200 5 3535 35-85 KS5SPC200 1.950,00
280 5 3535 35-85 KS5SPC280 3.450,00
300 5 3535 35-85 KS5SPC300 3.700,00
315 5 3535 35-85 KS5SPC315 3.950,00
335 5 3535 35-85 KS5SPC335 4.050,00
400 5 3535 35-85 KS5SPC400 5.000,00
759
81

81
760 DEL 4 – GRUPPE 81 – Transmisjoner
760

DEL 4 – GRUPPE 81 – Transmisjoner 761
TAPER BOSS
Merknader Se tiltrekningsmomenter taper boss i del 5 teknisk
info. DIN 6885.
BOSS nr. Boring mm Varenr. Pris pr. stk
1008 11 TB1008-11 61,00
1008 12 TB1008-12 61,00
1008 14 TB1008-14 61,00
1008 15 TB1008-15 61,00
1008 16 TB1008-16 61,00
1008 18 TB1008-18 61,00
1008 19 TB1008-19 61,00
1008 20 TB1008-20 61,00
1008 22 TB1008-22 61,00
1008 24 TB1008-24 61,00
1008 25 TB1008-25 61,00
1108 12 TB1108-12 67,00
1108 14 TB1108-14 67,00
1108 16 TB1108-16 67,00
1108 18 TB1108-18 67,00
1108 20 TB1108-20 67,00
1108 22 TB1108-22 67,00
1108 24 TB1108-24 67,00
1108 24 TB1108-25 67,00
1108 28 TB1108-28 67,00
1210 14 TB1210-14 93,00
1210 16 TB1210-16 93,00
1210 18 TB1210-18 93,00
1210 19 TB1210-19 93,00
1210 20 TB1210-20 93,00
1210 22 TB1210-22 93,00
1210 24 TB1210-24 93,00
1210 25 TB1210-25 93,00
1210 28 TB1210-28 93,00
1210 30 TB1210-30 93,00
1210 32 TB1210-32 93,00
1610 14 TB1610-14 100,00
1610 16 TB1610-16 100,00
1610 18 TB1610-18 100,00
1610 19 TB1610-19 100,00
1610 20 TB1610-20 100,00
1610 22 TB1610-22 100,00
1610 24 TB1610-24 100,00
1610 25 TB1610-25 100,00
1610 28 TB1610-28 100,00
1610 30 TB1610-30 100,00
1610 32 TB1610-32 100,00
1610 35 TB1610-35 100,00
1610 38 TB1610-38 100,00
1610 40 TB1610-40 100,00
1610 42 TB1610-42 100,00
1615 20 TB1615-20 104,00
1615 25 TB1615-25 104,00
1615 30 TB1615-30 104,00
BOSS nr. Boring mm Varenr. Pris pr. stk
1615 32 TB1615-32 104,00
1615 35 TB1615-35 104,00
1615 38 TB1615-38 104,00
1615 40 TB1615-40 104,00
1615 42 TB1615-42 104,00
2012 19 TB2012-19 132,00
2012 20 TB2012-20 132,00
2012 22 TB2012-22 132,00
2012 24 TB2012-24 132,00
2012 25 TB2012-25 132,00
2012 28 TB2012-28 132,00
2012 30 TB2012-30 132,00
2012 32 TB2012-32 132,00
2012 35 TB2012-35 132,00
2012 38 TB2012-38 132,00
2012 40 TB2012-40 132,00
2012 42 TB2012-42 132,00
2012 45 TB2012-45 132,00
2012 48 TB2012-48 132,00
2012 50 TB2012-50 132,00
2517 19 TB2517-19 188,00
2517 20 TB2517-20 188,00
2517 22 TB2517-22 188,00
2517 24 TB2517-24 188,00
2517 25 TB2517-25 188,00
2517 28 TB2517-28 188,00
2517 30 TB2517-30 188,00
2517 32 TB2517-32 188,00
2517 35 TB2517-35 188,00
2517 38 TB2517-38 188,00
2517 40 TB2517-40 188,00
2517 42 TB2517-42 188,00
2517 45 TB2517-45 188,00
2517 48 TB2517-48 188,00
2517 50 TB2517-50 188,00
2517 55 TB2517-55 188,00
2517 60 TB2517-60 188,00
3020 28 TB3020-28 325,00
3020 30 TB3020-30 325,00
3020 32 TB3020-32 325,00
3020 35 TB3020-35 325,00
3020 38 TB3020-38 325,00
3020 40 TB3020-40 325,00
3020 42 TB3020-42 325,00
3020 45 TB3020-45 325,00
3020 48 TB3020-48 325,00
3020 50 TB3020-50 325,00
3020 55 TB3020-55 325,00
3020 60 TB3020-60 325,00
3020 65 TB3020-65 325,00
3020 70 TB3020-70 325,00
761
81

81
762 DEL 4 – GRUPPE 81 – Transmisjoner
BOSS nr. Boring mm Varenr. Pris pr. stk
762
3020 75 TB3020-75 325,00
3535 35 TB3535-35 665,00
3535 40 TB3535-40 665,00
3535 42 TB3535-42 665,00
3535 45 TB3535-45 665,00
3535 48 TB3535-48 665,00
3535 50 TB3535-50 665,00
3535 55 TB3535-55 665,00
3535 60 TB3535-60 665,00
3535 65 TB3535-65 665,00
3535 70 TB3535-70 665,00
3535 75 TB3535-75 665,00
3535 80 TB3535-80 665,00
3535 90 TB3535-90 665,00
4040 70 TB4040-70 885,00
4040 80 TB4040-80 885,00
TANNREMMER, PROFIL XL
Anvendelse Lettere drift, maks. 60 m/sek.
Standard XL-ISO 5296.
Materiale Oljebestandig gummi.
Temp. område -35 °C til +100 °C.
Forsterkning Syntetisk kord.
Beskrivelse Tanndeling 5,08 mm (1/5").
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T60XL025. Se strammetabell i del
5 teknisk info.
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
152,4 30 1/4 025 T60XL025 44,00
152,4 30 5/16 031 T60XL031 49,50
152,4 30 3/8 037 T60XL037 57,00
152,4 30 1/2 050 T60XL050 76,00
177,8 35 1/4 025 T70XL025 45,00
177,8 35 5/16 031 T70XL031 51,00
177,8 35 3/8 037 T70XL037 59,00
177,8 35 1/2 050 T70XL050 79,00
203,2 40 1/4 025 T80XL025 46,50
203,2 40 5/16 031 T80XL031 52,00
203,2 40 3/8 037 T80XL037 60,00
203,2 40 1/2 050 T80XL050 81,00
228,6 45 1/4 025 T90XL025 46,50
228,6 45 5/16 031 T90XL031 55,00
228,6 45 3/8 037 T90XL037 61,00
228,6 45 1/2 050 T90XL050 83,00
254,0 50 1/4 025 T100XL025 49,00
254,0 50 5/16 031 T100XL031 57,00
254,0 50 3/8 037 T100XL037 62,00
254,0 50 1/2 050 T100XL050 87,00
279,4 55 1/4 025 T110XL025 49,00
279,4 55 5/16 031 T110XL031 59,00
279,4 55 3/8 037 T110XL037 69,00
279,4 55 1/2 050 T110XL050 89,00
304,8 60 1/4 025 T120XL025 49,50
304,8 60 5/16 031 T120XL031 59,00
304,8 60 3/8 037 T120XL037 69,00
304,8 60 1/2 050 T120XL050 90,00
330,2 65 1/4 025 T130XL025 51,00
330,2 65 5/16 031 T130XL031 60,00
330,2 65 3/8 037 T130XL037 70,00
330,2 65 1/2 050 T130XL050 95,00
355,6 70 1/4 025 T140XL025 52,00
355,6 70 5/16 031 T140XL031 61,00
355,6 70 3/8 037 T140XL037 72,00
355,6 70 1/2 050 T140XL050 97,00
381,0 75 1/4 025 T150XL025 55,00

DEL 4 – GRUPPE 81 – Transmisjoner 763
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
381,0 75 5/16 031 T150XL031 62,00
381,0 75 3/8 037 T150XL037 75,00
381,0 75 1/2 050 T150XL050 98,00
406,4 80 1/4 025 T160XL025 57,00
406,4 80 5/16 031 T160XL031 69,00
406,4 80 3/8 037 T160XL037 76,00
406,4 80 1/2 050 T160XL050 99,00
431,8 85 1/4 025 T170XL025 59,00
431,8 85 5/16 031 T170XL031 69,00
431,8 85 3/8 037 T170XL037 77,00
431,8 85 1/2 050 T170XL050 100,00
457,2 90 1/4 025 T180XL025 59,00
457,2 90 5/16 031 T180XL031 70,00
457,2 90 3/8 037 T180XL037 79,00
457,2 90 1/2 050 T180XL050 102,00
482,6 95 1/4 025 T190XL025 60,00
482,6 95 5/16 031 T190XL031 71,00
482,6 95 3/8 037 T190XL037 81,00
482,6 95 1/2 050 T190XL050 109,00
508,0 100 1/4 025 T200XL025 60,00
508,0 100 5/16 031 T200XL031 72,00
508,0 100 3/8 037 T200XL037 83,00
508,0 100 1/2 050 T200XL050 111,00
533,4 105 1/4 025 T210XL025 61,00
533,4 105 5/16 031 T210XL031 75,00
533,4 105 3/8 037 T210XL037 85,00
533,4 105 1/2 050 T210XL050 112,00
558,8 110 1/4 025 T220XL025 62,00
558,8 110 5/16 031 T220XL031 76,00
558,8 110 3/8 037 T220XL037 88,00
558,8 110 1/2 050 T220XL050 115,00
584,2 115 1/4 025 T230XL025 64,00
584,2 115 5/16 031 T230XL031 77,00
584,2 115 3/8 037 T230XL037 89,00
584,2 115 1/2 050 T230XL050 117,00
609,6 120 1/4 025 T240XL025 69,00
609,6 120 5/16 031 T240XL031 79,00
609,6 120 3/8 037 T240XL037 90,00
609,6 120 1/2 050 T240XL050 120,00
635,0 125 1/4 025 T250XL025 69,00
635,0 125 5/16 031 T250XL031 79,00
635,0 125 3/8 037 T250XL037 93,00
635,0 125 1/2 050 T250XL050 120,00
660,4 130 1/4 025 T260XL025 70,00
660,4 130 5/16 031 T260XL031 81,00
660,4 130 3/8 037 T260XL037 96,00
660,4 130 1/2 050 T260XL050 124,00
TANNREMMER, PROFIL L
Anvendelse Lettere drift, maks. 60 m/sek.
Standard L-ISO 5296.
Materiale Oljebestandig gummi.
Temp. område -35 °C til +100 °C.
Forsterkning Syntetisk kord.
Beskrivelse Tanndeling 9,525 mm (3/8").
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T124L050. Se strammetabell i del 5
teknisk info.
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
314,3 33 1/2 050 T124L050 113,00
314,3 33 3/4 075 T124L075 157,00
314,3 33 1 100 T124L100 206,00
314,3 33 1 1/2 150 T124L150 305,00
381,0 40 1/2 050 T150L050 123,00
381,0 40 3/4 075 T150L075 177,00
381,0 40 1 100 T150L100 216,00
381,0 40 1 1/2 150 T150L150 350,00
419,1 44 1/2 050 T165L050 130,00
419,1 44 3/4 075 T165L075 183,00
419,1 44 1 100 T165L100 236,00
419,1 44 1 1/2 150 T165L150 360,00
476,2 50 1/2 050 T187L050 135,00
476,2 50 3/4 075 T187L075 192,00
476,2 50 1 100 T187L100 255,00
476,2 50 1 1/2 150 T187L150 385,00
533,4 56 1/2 050 T210L050 144,00
533,4 56 3/4 075 T210L075 207,00
533,4 56 1 100 T210L100 276,00
533,4 56 1 1/2 150 T210L150 425,00
571,5 60 1/2 050 T225L050 150,00
571,5 60 3/4 075 T225L075 214,00
571,5 60 1 100 T225L100 285,00
571,5 60 1 1/2 150 T225L150 440,00
609,6 64 1/2 050 T240L050 157,00
609,6 64 3/4 075 T240L075 225,00
609,6 64 1 100 T240L100 300,00
609,6 64 1 1/2 150 T240L150 460,00
647,7 68 1/2 050 T255L050 158,00
647,7 68 3/4 075 T255L075 229,00
647,7 68 1 100 T255L100 310,00
647,7 68 1 1/2 150 T255L150 475,00
685,8 72 1/2 050 T270L050 165,00
685,8 72 3/4 075 T270L075 242,00
685,8 72 1 100 T270L100 330,00
685,8 72 1 1/2 150 T270L150 500,00
723,9 76 1/2 050 T285L050 174,00
763
81

81
764 DEL 4 – GRUPPE 81 – Transmisjoner
Delingslengde
mm
764
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
723,9 76 3/4 075 T285L075 248,00
723,9 76 1 100 T285L100 340,00
723,9 76 1 1/2 150 T285L150 520,00
762,0 80 1/2 050 T300L050 178,00
762,0 80 3/4 075 T300L075 259,00
762,0 80 1 100 T300L100 219,00
762,0 80 1 1/2 150 T300L150 530,00
819,1 86 1/2 050 T322L050 184,00
819,1 86 3/4 075 T322L075 272,00
819,1 86 1 100 T322L100 375,00
819,1 86 1 1/2 150 T322L150 555,00
876,3 92 1/2 050 T345L050 195,00
876,3 92 3/4 075 T345L075 284,00
876,3 92 1 100 T345L100 385,00
876,3 92 1 1/2 150 T345L150 575,00
933,4 98 1/2 050 T367L050 199,00
933,4 98 3/4 075 T367L075 292,00
933,4 98 1 100 T367L100 405,00
933,4 98 1 1/2 150 T367L150 600,00
990,6 104 1/2 050 T390L050 209,00
990,6 104 3/4 075 T390L075 310,00
990,6 104 1 100 T390L100 435,00
990,6 104 1 1/2 150 T390L150 635,00
1066,8 112 1/2 050 T420L050 215,00
1066,8 112 3/4 075 T420L075 340,00
1066,8 112 1 100 T420L100 460,00
1066,8 112 1 1/2 150 T420L150 675,00
1143,0 120 1/2 050 T450L050 234,00
1143,0 120 3/4 075 T450L075 355,00
1143,0 120 1 100 T450L100 480,00
1143,0 120 1 1/2 150 T450L150 700,00
1219,2 128 1/2 050 T480L050 245,00
1219,2 96 3/4 075 T480L075 375,00
1219,2 96 1 100 T480L100 435,00
1219,2 96 1 1/2 150 T480L150 740,00
1295,4 136 1/2 050 T510L050 253,00
1295,4 136 3/4 075 T510L075 380,00
1295,4 136 1 100 T510L100 510,00
1295,4 136 1 1/2 150 T510L150 770,00
1371,6 144 1/2 050 T540L050 267,00
1371,6 144 3/4 075 T540L075 405,00
1371,6 144 1 100 T540L100 550,00
1371,6 144 1 1/2 150 T540L150 805,00
1524,0 160 1/2 050 T600L050 288,00
1524,0 160 3/4 075 T600L075 445,00
1524,0 160 1 100 T600L100 600,00
1524,0 160 1 1/2 150 T600L150 880,00
1676,4 176 1/2 050 T660L050 315,00
1676,4 176 3/4 075 T660L075 480,00
1676,4 176 1 100 T660L100 650,00
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
1676,4 176 1 1/2 150 T660L150 940,00

DEL 4 – GRUPPE 81 – Transmisjoner 765
TANNREMMER, PROFIL H
Anvendelse Middelstung drift, maks. 60 m/sek.
Standard H-ISO 5296.
Materiale Oljebestandig gummi.
Temp. område -35 °C til +100 °C.
Forsterkning Syntetisk kord.
Beskrivelse Tanndeling 12,7 mm (1/2").
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T240H075.
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
609,6 48 3/4 075 T240H075 234,00
609,6 48 1 100 T240H100 278,00
609,6 48 1 1/2 150 T240H150 450,00
609,6 48 2 200 T240H200 575,00
609,6 48 3 300 T240H300 845,00
685,8 54 3/4 075 T270H075 249,00
685,8 54 1 100 T270H100 330,00
685,8 54 1 1/2 150 T270H150 485,00
685,8 54 2 200 T270H200 625,00
685,8 54 3 300 T270H300 910,00
762,0 60 3/4 075 T300H075 248,00
762,0 60 1 100 T300H100 355,00
762,0 60 1 1/2 150 T300H150 510,00
762,0 60 2 200 T300H200 675,00
762,0 60 3 300 T300H300 985,00
838,2 66 3/4 075 T330H075 286,00
838,2 66 1 100 T330H100 370,00
838,2 66 1 1/2 150 T330H150 555,00
838,2 66 2 200 T330H200 715,00
838,2 66 3 300 T330H300 1.070,00
914,4 72 3/4 075 T360H075 305,00
914,4 72 1 100 T360H100 405,00
914,4 72 1 1/2 150 T360H150 590,00
914,4 72 2 200 T360H200 770,00
914,4 72 3 300 T360H300 1.140,00
990,6 78 3/4 075 T390H075 330,00
990,6 78 1 100 T390H100 435,00
990,6 78 1 1/2 150 T390H150 620,00
990,6 78 2 200 T390H200 815,00
990,6 78 3 300 T390H300 1.210,00
1066,8 84 3/4 075 T420H075 350,00
1066,8 84 1 100 T420H100 460,00
1066,8 84 3/4 150 T420H150 660,00
1066,8 84 2 200 T420H200 875,00
1066,8 84 3 300 T420H300 1.300,00
1143,0 90 3/4 075 T450H075 365,00
1143,0 90 1 100 T450H100 480,00
1143,0 90 1 1/2 150 T450H150 690,00
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
1143,0 90 2 200 T450H200 905,00
1143,0 90 3 300 T450H300 1.360,00
1219,2 96 3/4 075 T480L075 375,00
1219,2 96 1 100 T480L100 435,00
1219,2 96 1 1/2 150 T480L150 740,00
1219,2 96 2 200 T480H200 960,00
1219,2 96 3 300 T480H300 1.420,00
1295,4 102 3/4 075 T510H075 395,00
1295,4 102 1 100 T510H100 510,00
1295,4 102 1 1/2 150 T510H150 755,00
1295,4 102 2 200 T510H200 985,00
1295,4 102 3 300 T510H300 1.450,00
1371,6 108 3/4 075 T540H075 425,00
1371,6 108 1 100 T540H100 550,00
1371,6 108 1 1/2 150 T540H150 790,00
1371,6 108 2 200 T540H200 1.060,00
1371,6 108 3 300 T540H300 1.570,00
1447,8 114 3/4 075 T570H075 440,00
1447,8 114 1 100 T570H100 570,00
1447,8 114 1 1/2 150 T570H150 820,00
1447,8 114 2 200 T570H200 1.090,00
1447,8 114 3 300 T570H300 1.610,00
1524,0 120 3/4 075 T600H075 460,00
1524,0 120 1 100 T600H100 600,00
1524,0 120 1 1/2 150 T600H150 880,00
1524,0 120 2 200 T600H200 1.150,00
1524,0 120 3 300 T600H300 1.710,00
1600,2 126 3/4 075 T630H075 475,00
1600,2 126 1 100 T630H100 610,00
1600,2 126 1 1/2 150 T630H150 890,00
1600,2 126 2 200 T630H200 1.180,00
1600,2 126 3 300 T630H300 1.770,00
1676,4 132 3/4 075 T660H075 495,00
1676,4 132 1 100 T660H100 650,00
1676,4 132 1 1/2 150 T660H150 935,00
1676,4 132 2 200 T660H200 1.240,00
1676,4 132 3 300 T660H300 1.830,00
1778,0 140 3/4 075 T700H075 510,00
1778,0 140 1 100 T700H100 680,00
1778,0 140 1 1/2 150 T700H150 985,00
1778,0 140 2 200 T700H200 1.320,00
1778,0 140 3 300 T700H300 1.950,00
1905,0 150 3/4 075 T750H075 550,00
1905,0 150 1 100 T750H100 700,00
1905,0 150 1 1/2 150 T750H150 1.030,00
1905,0 150 2 200 T750H200 1.380,00
1905,0 150 3 300 T750H300 2.030,00
2032,0 160 3/4 075 T800H075 585,00
2032,0 160 1 100 T800H100 760,00
2032,0 160 1 1/2 150 T800H150 1.120,00
765
81

81
766 DEL 4 – GRUPPE 81 – Transmisjoner
Delingslengde
mm
766
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
2032,0 160 2 200 T800H200 1.520,00
2032,0 160 3 300 T800H300 2.130,00
2159,0 170 3/4 075 T850H075 2.780,00
2159,0 170 1 100 T850H100 785,00
2159,0 170 1 1/2 150 T850H150 1.150,00
2159,0 170 2 200 T850H200 1.540,00
2159,0 170 3 300 T850H300 2.260,00
2286,0 189 3/4 075 T900H075 635,00
2286,0 189 1 100 T900H100 825,00
2286,0 189 1 1/2 150 T900H150 1.230,00
2286,0 189 2 200 T900H200 1.630,00
2286,0 189 3 300 T900H300 2.400,00
2540,0 200 3/4 075 T1000H075 695,00
2540,0 200 1 100 T1000H100 910,00
2540,0 200 1 1/2 150 T1000H150 1.360,00
2540,0 200 2 200 T1000H200 1.740,00
2540,0 200 3 300 T1000H300 2.630,00
2794,0 220 3/4 075 T1100H075 755,00
2794,0 220 1 100 T1100H100 985,00
2794,0 220 1 1/2 150 T1100H150 1.450,00
2794,0 220 2 200 T1100H200 1.950,00
2794,0 220 3 300 T1100H300 2.870,00
3175,0 250 3/4 075 T1250H075 845,00
3175,0 250 1 100 T1250H100 1.120,00
3175,0 250 1 1/2 150 T1250H150 1.640,00
3175,0 250 2 200 T1250H200 1.880,00
3175,0 250 3 300 T1250H300 3.300,00
3556,0 280 3/4 075 T1400H075 930,00
3556,0 280 1 100 T1400H100 1.230,00
3556,0 280 1 1/2 150 T1400H150 1.820,00
3556,0 280 2 200 T1400H200 2.400,00
3556,0 280 3 300 T1400H300 3.700,00
4318,0 340 3/4 075 T1700H075 1.120,00
4318,0 340 1 100 T1700H100 1.480,00
4318,0 340 1 1/2 150 T1700H150 2.130,00
4318,0 340 2 200 T1700H200 2.870,00
4318,0 340 3 300 T1700H300 4.450,00
TANNREMMER, PROFIL XH
Anvendelse Tung drift, maks. 60 m/sek.
Standard XH-ISO 5296.
Materiale Oljebestandig gummi.
Temp. område -35 °C til +100 °C.
Forsterkning Syntetisk kord.
Beskrivelse Tanndeling 22,225 mm (7/8").
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T60XH200.
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Varenr. Pris pr. stk
1289,0 58 2 200 T507XH200 2.360,00
1289,0 58 3 300 T507XH300 3.400,00
1289,0 58 4 400 T507XH400 4.400,00
1422,4 64 2 200 T560XH200 2.500,00
1422,4 64 3 300 T560XH300 3.600,00
1422,4 64 4 400 T560XH400 4.750,00
1600,2 72 2 200 T630XH200 2.670,00
1600,2 72 3 300 T630XH300 3.850,00
1600,2 72 4 400 T630XH400 4.950,00
1778,0 80 2 200 T700XH200 2.880,00
1778,0 80 3 300 T700XH300 3.950,00
1778,0 80 4 400 T700XH400 5.450,00
1955,8 88 2 200 T770XH200 3.050,00
1955,8 88 3 300 T770XH300 4.450,00
1955,8 88 4 400 T770XH400 5.750,00
2133,6 96 2 200 T840XH200 3.400,00
2133,6 96 3 300 T840XH300 4.800,00
2133,6 96 4 400 T840XH400 6.100,00
2489,2 112 2 200 T980XH200 3.750,00
2489,2 112 3 300 T980XH300 5.050,00
2489,2 112 4 400 T980XH400 6.850,00
2844,8 128 2 200 T1120XH200 4.050,00
2844,8 128 3 300 T1120XH300 4.600,00
2844,8 128 4 400 T1120XH400 7.500,00
3200,4 144 2 200 T1260XH200 4.500,00
3200,4 144 3 300 T1260XH300 6.950,00
3200,4 144 4 400 T1260XH400 9.000,00
3556,0 160 2 200 T1400XH200 4.950,00
3556,0 160 3 300 T1400XH300 6.950,00
3556,0 160 4 400 T1400XH400 9.000,00
3911,6 176 2 200 T1540XH200 5.100,00
3911,6 176 3 300 T1540XH300 8.250,00
3911,6 176 4 400 T1540XH400 9.800,00
4445,0 200 2 200 T1750XH200 5.900,00
4445,0 200 3 300 T1750XH300 8.350,00
4445,0 200 4 400 T1750XH400 10.900,00

DEL 4 – GRUPPE 81 – Transmisjoner 767
TANNREMMER, PROFIL XXH
Anvendelse Tung drift, maks. 60 m/sek.
Standard XXH-ISO 5296.
Materiale Oljebestandig gummi.
Temp. område -35 °C til +100 °C.
Forsterkning Syntetisk kord.
Beskrivelse Tanndeling 31,750 mm (1 1/4").
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T700XXH200.
Delingslengde
mm
Antall
tenner
Bredde
tomme
Breddekode
Se strammetabell i del 5 teknisk info.
Varenr. Pris pr. stk
1778,0 80 2 200 T700XXH200 3.550,00
1778,0 80 3 300 T700XXH300 5.000,00
1778,0 80 4 400 T700XXH400 6.500,00
1778,0 80 5 500 T700XXH500 7.850,00
2032,0 88 2 200 T800XXH200 3.850,00
2032,0 88 3 300 T800XXH300 5.550,00
2032,0 88 4 400 T800XXH400 7.000,00
2032,0 88 5 500 T800XXH500 8.700,00
2286,0 96 2 200 T900XXH200 4.250,00
2286,0 96 3 300 T900XXH300 1.479.000,00
2286,0 96 4 400 T900XXH400 7.700,00
2286,0 96 5 500 T900XXH500 9.350,00
TANNREMMER, PROFIL T5
Anvendelse Lette drifter.
Standard T5-DIN 7721.
Materiale Polyurethan.
Temp. område -30 °C til +80 °C.
Forsterkning Rustfri ståltråd.
Beskrivelse Tanndeling 5 mm.
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode.
Eks. T660T5-20. Se strammetabell i del 5 teknisk
info.
Remlengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
165,0 33 6 T165T5-06 96,00
165,0 33 8 T165T5-08 110,00
165,0 33 10 T165T5-10 124,00
165,0 33 12 T165T5-12 148,00
165,0 33 15 T165T5-15 178,00
165,0 33 16 T165T5-16 190,00
165,0 33 20 T165T5-20 236,00
165,0 33 25 T165T5-25 292,00
165,0 33 32 T165T5-32 380,00
185,0 37 6 T185T5-06 96,00
185,0 37 8 T185T5-08 110,00
185,0 37 10 T185T5-10 124,00
185,0 37 12 T185T5-12 148,00
185,0 37 15 T185T5-15 178,00
185,0 37 16 T185T5-16 176,00
185,0 37 20 T185T5-20 236,00
185,0 37 25 T185T5-25 292,00
185,0 37 32 T185T5-32 380,00
200,0 40 6 T200T5-06 96,00
200,0 40 8 T200T5-08 110,00
200,0 40 10 T200T5-10 124,00
200,0 40 12 T200T5-12 148,00
200,0 40 15 T200T5-15 178,00
200,0 40 16 T200T5-16 190,00
200,0 40 20 T200T5-20 236,00
200,0 40 25 T200T5-25 292,00
200,0 40 32 T200T5-32 380,00
215,0 43 6 T215T5-06 96,00
215,0 43 8 T215T5-08 110,00
215,0 43 10 T215T5-10 124,00
215,0 43 12 T215T5-12 148,00
215,0 43 15 T215T5-15 178,00
215,0 43 16 T215T5-16 190,00
215,0 43 20 T215T5-20 236,00
215,0 43 25 T215T5-25 292,00
215,0 43 32 T215T5-32 380,00
220,0 44 6 T220T5-06 96,00
767
81

81
768 DEL 4 – GRUPPE 81 – Transmisjoner
Remlengde
mm
768
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
220,0 44 8 T220T5-08 110,00
220,0 44 10 T220T5-10 124,00
220,0 44 12 T220T5-12 148,00
220,0 44 15 T220T5-15 178,00
220,0 44 16 T220T5-16 190,00
220,0 44 20 T220T5-20 236,00
220,0 44 25 T220T5-25 292,00
220,0 44 32 T220T5-32 380,00
225,0 45 6 T225T5-06 96,00
225,0 45 8 T225T5-08 110,00
225,0 45 10 T225T5-10 124,00
225,0 45 12 T225T5-12 148,00
225,0 45 15 T225T5-15 178,00
225,0 45 16 T225T5-16 190,00
225,0 45 20 T225T5-20 236,00
225,0 45 25 T225T5-25 292,00
225,0 45 32 T225T5-32 380,00
245,0 49 6 T245T5-06 99,00
245,0 49 8 T245T5-08 115,00
245,0 49 10 T245T5-10 132,00
245,0 49 12 T245T5-12 157,00
245,0 49 15 T245T5-15 190,00
245,0 49 16 T245T5-16 201,00
245,0 49 20 T245T5-20 249,00
245,0 49 25 T245T5-25 315,00
245,0 49 32 T245T5-32 410,00
250,0 50 6 T250T5-06 100,00
250,0 50 8 T250T5-08 117,00
250,0 50 10 T250T5-10 135,00
250,0 50 12 T250T5-12 158,00
250,0 50 15 T250T5-15 194,00
250,0 50 16 T250T5-16 201,00
250,0 50 20 T250T5-20 253,00
250,0 50 25 T250T5-25 315,00
250,0 50 32 T250T5-32 415,00
255,0 51 6 T255T5-06 100,00
255,0 51 8 T255T5-08 117,00
255,0 51 10 T255T5-10 135,00
255,0 51 12 T255T5-12 158,00
255,0 51 15 T255T5-15 194,00
255,0 51 16 T255T5-16 201,00
255,0 51 20 T255T5-20 253,00
255,0 51 25 T255T5-25 315,00
255,0 51 32 T255T5-32 415,00
260,0 52 6 T260T5-06 100,00
260,0 52 8 T260T5-08 117,00
260,0 52 10 T260T5-10 135,00
260,0 52 12 T260T5-12 158,00
260,0 52 15 T260T5-15 194,00
260,0 52 16 T260T5-16 201,00
260,0 52 20 T260T5-20 253,00
Remlengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
260,0 52 25 T260T5-25 315,00
260,0 52 32 T260T5-32 415,00
270,0 54 6 T270T5-06 100,00
270,0 54 8 T270T5-08 117,00
270,0 54 10 T270T5-10 135,00
270,0 54 12 T270T5-12 158,00
270,0 54 15 T270T5-15 194,00
270,0 54 16 T270T5-16 201,00
270,0 54 20 T270T5-20 253,00
270,0 54 25 T270T5-25 315,00
270,0 54 32 T270T5-32 415,00
280,0 56 6 T280T5-06 102,00
280,0 56 8 T280T5-08 123,00
280,0 56 10 T280T5-10 139,00
280,0 56 12 T280T5-12 167,00
280,0 56 15 T280T5-15 197,00
280,0 56 16 T280T5-16 209,00
280,0 56 20 T280T5-20 261,00
280,0 56 25 T280T5-25 335,00
280,0 56 32 T280T5-32 435,00
295,0 59 6 T295T5-06 102,00
295,0 59 8 T295T5-08 123,00
295,0 59 10 T295T5-10 139,00
295,0 59 12 T295T5-12 167,00
295,0 59 15 T295T5-15 197,00
295,0 59 16 T295T5-16 209,00
295,0 59 20 T295T5-20 261,00
295,0 59 25 T295T5-25 335,00
295,0 59 32 T295T5-32 435,00
305,0 61 6 T305T5-06 106,00
305,0 61 8 T305T5-08 123,00
305,0 61 10 T305T5-10 140,00
305,0 61 12 T305T5-12 169,00
305,0 61 15 T305T5-15 199,00
305,0 61 16 T305T5-16 214,00
305,0 61 20 T305T5-20 262,00
305,0 61 25 T305T5-25 340,00
305,0 61 32 T305T5-32 435,00
330,0 66 6 T330T5-06 111,00
330,0 66 8 T330T5-08 131,00
330,0 66 10 T330T5-10 148,00
330,0 66 12 T330T5-12 178,00
330,0 66 15 T330T5-15 207,00
330,0 66 16 T330T5-16 222,00
330,0 66 20 T330T5-20 279,00
330,0 66 25 T330T5-25 355,00
330,0 66 32 T330T5-32 460,00
340,0 68 6 T340T5-06 111,00
340,0 68 8 T340T5-08 130,00
340,0 68 10 T340T5-10 148,00
340,0 68 12 T340T5-12 178,00

DEL 4 – GRUPPE 81 – Transmisjoner 769
Remlengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
340,0 68 15 T340T5-15 207,00
340,0 68 16 T340T5-16 222,00
340,0 68 20 T340T5-20 279,00
340,0 68 25 T340T5-25 355,00
340,0 68 32 T340T5-32 460,00
350,0 70 6 T350T5-06 111,00
350,0 70 8 T350T5-08 131,00
350,0 70 10 T350T5-10 150,00
350,0 70 12 T350T5-12 180,00
350,0 70 15 T350T5-15 208,00
350,0 70 16 T350T5-16 222,00
350,0 70 20 T350T5-20 279,00
350,0 70 25 T350T5-25 355,00
350,0 70 32 T350T5-32 460,00
355,0 71 6 T355T5-06 111,00
355,0 71 8 T355T5-08 132,00
355,0 71 10 T355T5-10 150,00
355,0 71 12 T355T5-12 180,00
355,0 71 15 T355T5-15 208,00
355,0 71 16 T355T5-16 223,00
355,0 71 20 T355T5-20 283,00
355,0 71 25 T355T5-25 360,00
355,0 71 32 T355T5-32 460,00
365,0 73 6 T365T5-06 113,00
365,0 73 8 T365T5-08 132,00
365,0 73 10 T365T5-10 152,00
365,0 73 12 T365T5-12 181,00
365,0 73 15 T365T5-15 214,00
365,0 73 16 T365T5-16 226,00
365,0 73 20 T365T5-20 284,00
365,0 73 25 T365T5-25 360,00
365,0 73 32 T365T5-32 465,00
390,0 78 6 T390T5-06 114,00
390,0 78 8 T390T5-08 135,00
390,0 78 10 T390T5-10 156,00
390,0 78 12 T390T5-12 184,00
390,0 78 15 T390T5-15 216,00
390,0 78 16 T390T5-16 229,00
390,0 78 20 T390T5-20 287,00
390,0 78 25 T390T5-25 370,00
390,0 78 32 T390T5-32 475,00
400,0 80 6 T400T5-06 115,00
400,0 80 8 T400T5-08 137,00
400,0 80 10 T400T5-10 157,00
400,0 80 12 T400T5-12 188,00
400,0 80 15 T400T5-15 220,00
400,0 80 16 T400T5-16 232,00
400,0 80 20 T400T5-20 288,00
400,0 80 25 T400T5-25 370,00
400,0 80 32 T400T5-32 480,00
410,0 82 6 T410T5-06 117,00
Remlengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
410,0 82 8 T410T5-08 138,00
410,0 82 10 T410T5-10 157,00
410,0 82 12 T410T5-12 190,00
410,0 82 15 T410T5-15 222,00
410,0 82 16 T410T5-16 236,00
410,0 82 20 T410T5-20 291,00
410,0 82 25 T410T5-25 375,00
410,0 82 32 T410T5-32 480,00
420,0 84 6 T420T5-06 120,00
420,0 84 8 T420T5-08 139,00
420,0 84 10 T420T5-10 160,00
420,0 84 12 T420T5-12 194,00
420,0 84 15 T420T5-15 225,00
420,0 84 16 T420T5-16 239,00
420,0 84 20 T420T5-20 293,00
420,0 84 25 T420T5-25 375,00
420,0 84 32 T420T5-32 485,00
455,0 91 6 T455T5-06 123,00
455,0 91 8 T455T5-08 144,00
455,0 91 10 T455T5-10 169,00
455,0 91 12 T455T5-12 200,00
455,0 91 15 T455T5-15 234,00
455,0 91 16 T455T5-16 248,00
455,0 91 20 T455T5-20 305,00
455,0 91 25 T455T5-25 395,00
455,0 91 32 T455T5-32 495,00
475,0 95 6 T475T5-06 127,00
475,0 95 8 T475T5-08 150,00
475,0 95 10 T475T5-10 174,00
475,0 95 12 T475T5-12 204,00
475,0 95 15 T475T5-15 240,00
475,0 95 16 T475T5-16 255,00
475,0 95 20 T475T5-20 310,00
475,0 95 25 T475T5-25 395,00
475,0 95 32 T475T5-32 495,00
480,0 96 6 T480T5-06 127,00
480,0 96 8 T480T5-08 150,00
480,0 96 10 T480T5-10 175,00
480,0 96 12 T480T5-12 206,00
480,0 96 15 T480T5-15 240,00
480,0 96 16 T480T5-16 258,00
480,0 96 20 T480T5-20 315,00
480,0 96 25 T480T5-25 395,00
480,0 96 32 T480T5-32 500,00
500,0 100 6 T500T5-06 127,00
500,0 100 8 T500T5-08 153,00
500,0 100 10 T500T5-10 177,00
500,0 100 12 T500T5-12 209,00
500,0 100 15 T500T5-15 246,00
500,0 100 16 T500T5-16 262,00
500,0 100 20 T500T5-20 340,00
769
81

81
770 DEL 4 – GRUPPE 81 – Transmisjoner
Remlengde
mm
770
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
500,0 100 25 T500T5-25 415,00
500,0 100 32 T500T5-32 530,00
510,0 102 6 T510T5-06 135,00
510,0 102 8 T510T5-08 157,00
510,0 102 10 T510T5-10 180,00
510,0 102 12 T510T5-12 214,00
510,0 102 15 T510T5-15 249,00
510,0 102 16 T510T5-16 268,00
510,0 102 20 T510T5-20 345,00
510,0 102 25 T510T5-25 425,00
510,0 102 32 T510T5-32 550,00
525,0 105 6 T525T5-06 136,00
525,0 105 8 T525T5-08 158,00
525,0 105 10 T525T5-10 182,00
525,0 105 12 T525T5-12 220,00
525,0 105 15 T525T5-15 257,00
525,0 105 16 T525T5-16 275,00
525,0 105 20 T525T5-20 350,00
525,0 105 25 T525T5-25 440,00
525,0 105 32 T525T5-32 560,00
545,0 109 06 T545T5-06 138,00
545,0 109 8 T545T5-08 161,00
545,0 109 10 T545T5-10 187,00
545,0 109 12 T545T5-12 223,00
545,0 109 15 T545T5-15 260,00
545,0 109 16 T545T5-16 276,00
545,0 109 20 T545T5-20 360,00
545,0 109 25 T545T5-25 445,00
545,0 109 32 T545T5-32 570,00
550,0 110 6 T550T5-06 138,00
550,0 110 8 T550T5-08 161,00
550,0 110 10 T550T5-10 188,00
550,0 110 12 T550T5-12 225,00
550,0 110 15 T550T5-15 261,00
550,0 110 16 T550T5-16 279,00
550,0 110 20 T550T5-20 360,00
550,0 110 25 T550T5-25 450,00
550,0 110 32 T550T5-32 575,00
560,0 112 6 T560T5-06 139,00
560,0 112 8 T560T5-08 163,00
560,0 112 10 T560T5-10 190,00
560,0 112 12 T560T5-12 226,00
560,0 112 15 T560T5-15 262,00
560,0 112 16 T560T5-16 280,00
560,0 112 20 T560T5-20 360,00
560,0 112 25 T560T5-25 450,00
560,0 112 32 T560T5-32 575,00
575,0 115 6 T575T5-06 140,00
575,0 115 8 T575T5-08 169,00
575,0 115 10 T575T5-10 194,00
575,0 115 12 T575T5-12 229,00
Remlengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
575,0 115 15 T575T5-15 267,00
575,0 115 16 T575T5-16 284,00
575,0 115 20 T575T5-20 370,00
575,0 115 25 T575T5-25 460,00
575,0 115 32 T575T5-32 585,00
600,0 120 6 T600T5-06 142,00
600,0 120 8 T600T5-08 172,00
600,0 120 10 T600T5-10 196,00
600,0 120 12 T600T5-12 234,00
600,0 120 15 T600T5-15 271,00
600,0 120 16 T600T5-16 288,00
600,0 120 20 T600T5-20 375,00
600,0 120 25 T600T5-25 475,00
600,0 120 32 T600T5-32 590,00
610,0 122 6 T610T5-06 144,00
610,0 122 8 T610T5-08 174,00
610,0 122 10 T610T5-10 197,00
610,0 122 12 T610T5-12 235,00
610,0 122 15 T610T5-15 272,00
610,0 122 16 T610T5-16 289,00
610,0 122 20 T610T5-20 380,00
610,0 122 25 T610T5-25 475,00
610,0 122 32 T610T5-32 600,00
620,0 124 6 T620T5-06 148,00
620,0 124 8 T620T5-08 175,00
620,0 124 10 T620T5-10 197,00
620,0 124 12 T620T5-12 236,00
620,0 124 15 T620T5-15 276,00
620,0 124 16 T620T5-16 292,00
620,0 124 20 T620T5-20 380,00
620,0 124 25 T620T5-25 480,00
620,0 124 32 T620T5-32 605,00
630,0 126 6 T630T5-06 148,00
630,0 126 8 T630T5-08 175,00
630,0 126 10 T630T5-10 197,00
630,0 126 12 T630T5-12 236,00
630,0 126 15 T630T5-15 276,00
630,0 126 16 T630T5-16 292,00
630,0 126 20 T630T5-20 380,00
630,0 126 25 T630T5-25 480,00
630,0 126 32 T630T5-32 605,00
650,0 130 6 T650T5-06 150,00
650,0 130 8 T650T5-08 176,00
650,0 130 10 T650T5-10 199,00
650,0 130 12 T650T5-12 239,00
650,0 130 15 T650T5-15 279,00
650,0 130 16 T650T5-16 297,00
650,0 130 20 T650T5-20 395,00
650,0 130 25 T650T5-25 490,00
650,0 130 32 T650T5-32 615,00
660,0 132 6 T660T5-06 152,00

DEL 4 – GRUPPE 81 – Transmisjoner 771
Remlengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
660,0 132 8 T660T5-08 177,00
660,0 132 10 T660T5-10 200,00
660,0 132 12 T660T5-12 240,00
660,0 132 15 T660T5-15 284,00
660,0 132 16 T660T5-16 305,00
660,0 132 20 T660T5-20 395,00
660,0 132 25 T660T5-25 490,00
660,0 132 32 T660T5-32 620,00
690,0 138 6 T690T5-06 153,00
690,0 138 8 T690T5-08 178,00
690,0 138 10 T690T5-10 203,00
690,0 138 12 T690T5-12 244,00
690,0 138 15 T690T5-15 291,00
690,0 138 16 T690T5-16 310,00
690,0 138 20 T690T5-20 395,00
690,0 138 25 T690T5-25 495,00
690,0 138 32 T690T5-32 625,00
720,0 144 6 T720T5-06 157,00
720,0 144 8 T720T5-08 182,00
720,0 144 10 T720T5-10 206,00
720,0 144 12 T720T5-12 246,00
720,0 144 15 T720T5-15 300,00
720,0 144 16 T720T5-16 325,00
720,0 144 20 T720T5-20 405,00
720,0 144 25 T720T5-25 500,00
720,0 144 32 T720T5-32 635,00
750,0 150 6 T750T5-06 161,00
750,0 150 8 T750T5-08 187,00
750,0 150 10 T750T5-10 209,00
750,0 150 12 T750T5-12 253,00
750,0 150 15 T750T5-15 310,00
750,0 150 16 T750T5-16 340,00
750,0 150 20 T750T5-20 410,00
750,0 150 25 T750T5-25 505,00
750,0 150 32 T750T5-32 655,00
780,0 156 6 T780T5-06 163,00
780,0 156 8 T780T5-08 190,00
780,0 156 10 T780T5-10 214,00
780,0 156 12 T780T5-12 255,00
780,0 156 15 T780T5-15 315,00
780,0 156 16 T780T5-16 345,00
780,0 156 20 T780T5-20 415,00
780,0 156 25 T780T5-25 510,00
780,0 156 32 T780T5-32 665,00
815,0 163 6 T815T5-06 169,00
815,0 163 8 T815T5-08 195,00
815,0 163 10 T815T5-10 220,00
815,0 163 12 T815T5-12 262,00
815,0 163 15 T815T5-15 325,00
815,0 163 16 T815T5-16 350,00
815,0 163 20 T815T5-20 435,00
Remlengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
815,0 163 25 T815T5-25 530,00
815,0 163 32 T815T5-32 680,00
840,0 168 6 T840T5-06 174,00
840,0 168 8 T840T5-08 197,00
840,0 168 10 T840T5-10 223,00
840,0 168 12 T840T5-12 268,00
840,0 168 15 T840T5-15 330,00
840,0 168 16 T840T5-16 355,00
840,0 168 20 T840T5-20 435,00
840,0 168 25 T840T5-25 545,00
840,0 168 32 T840T5-32 685,00
900,0 180 6 T900T5-06 177,00
900,0 180 8 T900T5-08 203,00
900,0 180 10 T900T5-10 229,00
900,0 180 12 T900T5-12 276,00
900,0 180 15 T900T5-15 340,00
900,0 180 16 T900T5-16 360,00
900,0 180 20 T900T5-20 445,00
900,0 180 25 T900T5-25 555,00
900,0 180 32 T900T5-32 690,00
990,0 198 6 T990T5-06 183,00
990,0 198 8 T990T5-08 213,00
990,0 198 10 T990T5-10 239,00
990,0 198 12 T990T5-12 286,00
990,0 198 15 T990T5-15 350,00
990,0 198 16 T990T5-16 375,00
990,0 198 20 T990T5-20 465,00
990,0 198 25 T990T5-25 575,00
990,0 198 32 T990T5-32 725,00
1075,0 215 6 T1075T5-06 204,00
1075,0 215 8 T1075T5-08 229,00
1075,0 215 10 T1075T5-10 258,00
1075,0 215 12 T1075T5-12 293,00
1075,0 215 15 T1075T5-15 395,00
1075,0 215 16 T1075T5-16 415,00
1075,0 215 20 T1075T5-20 510,00
1075,0 215 25 T1075T5-25 650,00
1075,0 215 32 T1075T5-32 815,00
1100,0 220 6 T1100T5-06 209,00
1100,0 220 8 T1100T5-08 238,00
1100,0 220 10 T1100T5-10 262,00
1100,0 220 12 T1100T5-12 325,00
1100,0 220 15 T1100T5-15 405,00
1100,0 220 16 T1100T5-16 435,00
1100,0 220 20 T1100T5-20 545,00
1100,0 220 25 T1100T5-25 675,00
1100,0 220 32 T1100T5-32 855,00
1215,0 243 6 T1215T5-06 234,00
1215,0 243 8 T1215T5-08 289,00
1215,0 243 10 T1215T5-10 289,00
1215,0 243 12 T1215T5-12 355,00
771
81

81
772 DEL 4 – GRUPPE 81 – Transmisjoner
Remlengde
mm
772
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
1215,0 243 15 T1215T5-15 445,00
1215,0 243 16 T1215T5-16 485,00
1215,0 243 20 T1215T5-20 590,00
1215,0 243 25 T1215T5-25 685,00
1215,0 243 32 T1215T5-32 930,00
1380,0 276 6 T1380T5-06 265,00
1380,0 276 8 T1380T5-08 297,00
1380,0 276 10 T1380T5-10 340,00
1380,0 276 12 T1380T5-12 405,00
1380,0 276 15 T1380T5-15 500,00
1380,0 276 16 T1380T5-16 545,00
1380,0 276 20 T1380T5-20 675,00
1380,0 276 25 T1380T5-25 825,00
1380,0 276 32 T1380T5-32 1.070,00
TANNREMMER, PROFIL T10
Anvendelse Lette drifter.
Standard T10-DIN 7721.
Materiale Polyurethan.
Temp. område -30 °C til +80 °C.
Forsterkning Rustfri ståltråd.
Beskrivelse Tanndeling 10 mm.
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode.
Eks. T1420T10-16. Se strammetabell i del 5 teknisk
info.
RemT10lengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
370,0 37 10 T370T10-10 209,00
370,0 37 12 T370T10-12 253,00
370,0 37 15 T370T10-15 315,00
370,0 37 16 T370T10-16 345,00
370,0 37 20 T370T10-20 380,00
370,0 37 25 T370T10-25 490,00
370,0 37 30 T370T10-30 605,00
370,0 37 32 T370T10-32 655,00
370,0 37 50 T370T10-50 910,00
400,0 40 10 T400T10-10 209,00
400,0 40 12 T400T10-12 253,00
400,0 40 15 T400T10-15 315,00
400,0 40 16 T400T10-16 345,00
400,0 40 20 T400T10-20 380,00
400,0 40 25 T400T10-25 490,00
400,0 40 30 T400T10-30 605,00
400,0 40 32 T400T10-32 655,00
400,0 40 50 T400T10-50 910,00
410,0 41 10 T410T10-10 214,00
410,0 41 12 T410T10-12 255,00
410,0 41 15 T410T10-15 325,00
410,0 41 16 T410T10-16 350,00
410,0 41 20 T410T10-20 385,00
410,0 41 25 T410T10-25 495,00
410,0 41 30 T410T10-30 610,00
410,0 41 32 T410T10-32 665,00
410,0 41 50 T410T10-50 910,00
440,0 44 10 T440T10-10 219,00
440,0 44 12 T440T10-12 261,00
440,0 44 15 T440T10-15 340,00
440,0 44 16 T440T10-16 355,00
440,0 44 20 T440T10-20 395,00
440,0 44 25 T440T10-25 500,00
440,0 44 30 T440T10-30 625,00
440,0 44 32 T440T10-32 675,00
440,0 44 50 T440T10-50 930,00
500,0 50 10 T500T10-10 235,00

DEL 4 – GRUPPE 81 – Transmisjoner 773
RemT10lengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
500,0 50 12 T500T10-12 282,00
500,0 50 15 T500T10-15 360,00
500,0 50 16 T500T10-16 380,00
500,0 50 20 T500T10-20 425,00
500,0 50 25 T500T10-25 555,00
500,0 50 30 T500T10-30 680,00
500,0 50 32 T500T10-32 715,00
500,0 50 50 T500T10-50 975,00
530,0 53 10 T530T10-10 245,00
530,0 53 12 T530T10-12 292,00
530,0 53 15 T530T10-15 375,00
530,0 53 16 T530T10-16 395,00
530,0 53 20 T530T10-20 445,00
530,0 53 25 T530T10-25 565,00
530,0 53 30 T530T10-30 700,00
530,0 53 32 T530T10-32 755,00
530,0 53 50 T530T10-50 1.080,00
560,0 56 10 T560T10-10 255,00
560,0 56 12 T560T10-12 305,00
560,0 56 15 T560T10-15 395,00
560,0 56 16 T560T10-16 415,00
560,0 56 20 T560T10-20 465,00
560,0 56 25 T560T10-25 590,00
560,0 56 30 T560T10-30 740,00
560,0 56 32 T560T10-32 785,00
560,0 56 50 T560T10-50 1.110,00
610,0 61 10 T610T10-10 268,00
610,0 61 12 T610T10-12 330,00
610,0 61 15 T610T10-15 410,00
610,0 61 16 T610T10-16 445,00
610,0 61 20 T610T10-20 490,00
610,0 61 25 T610T10-25 615,00
610,0 61 30 T610T10-30 780,00
610,0 61 32 T610T10-32 820,00
610,0 61 50 T610T10-50 1.170,00
630,0 63 10 T630T10-10 275,00
630,0 63 12 T630T10-12 340,00
630,0 63 15 T630T10-15 340,00
630,0 63 16 T630T10-16 450,00
630,0 63 20 T630T10-20 495,00
630,0 63 25 T630T10-25 625,00
630,0 63 30 T630T10-30 785,00
630,0 63 32 T630T10-32 835,00
630,0 63 50 T630T10-50 1.190,00
660,0 66 10 T660T10-10 283,00
660,0 66 12 T660T10-12 350,00
660,0 66 15 T660T10-15 440,00
660,0 66 16 T660T10-16 465,00
660,0 66 20 T660T10-20 500,00
660,0 66 25 T660T10-25 655,00
660,0 66 30 T660T10-30 810,00
RemT10lengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
660,0 66 32 T660T10-32 870,00
660,0 66 35 T660T10-35 1.140,00
660,0 66 50 T660T10-50 1.250,00
690,0 69 10 T690T10-10 292,00
690,0 69 12 T690T10-12 360,00
690,0 69 15 T690T10-15 450,00
690,0 69 16 T690T10-16 485,00
690,0 69 20 T690T10-20 520,00
690,0 69 25 T690T10-25 685,00
690,0 69 30 T690T10-30 845,00
690,0 69 32 T690T10-32 900,00
690,0 69 50 T690T10-50 1.300,00
700,0 70 10 T700T10-10 292,00
700,0 70 12 T700T10-12 360,00
700,0 70 15 T700T10-15 450,00
700,0 70 16 T700T10-16 485,00
700,0 70 20 T700T10-20 520,00
700,0 70 25 T700T10-25 685,00
700,0 70 30 T700T10-30 845,00
700,0 70 32 T700T10-32 900,00
700,0 70 50 T700T10-50 1.300,00
720,0 72 10 T720T10-10 299,00
720,0 72 12 T720T10-12 370,00
720,0 72 15 T720T10-15 460,00
720,0 72 16 T720T10-16 490,00
720,0 72 20 T720T10-20 545,00
720,0 72 25 T720T10-25 690,00
720,0 72 30 T720T10-30 860,00
720,0 72 32 T720T10-32 910,00
720,0 72 50 T720T10-50 1.320,00
750,0 75 10 T750T10-10 310,00
750,0 75 12 T750T10-12 380,00
750,0 75 15 T750T10-15 475,00
750,0 75 16 T750T10-16 500,00
750,0 75 20 T750T10-20 555,00
750,0 75 25 T750T10-25 700,00
750,0 75 30 T750T10-30 880,00
750,0 75 32 T750T10-32 930,00
750,0 75 50 T750T10-50 1.360,00
780,0 78 10 T780T10-10 325,00
780,0 78 12 T780T10-12 395,00
780,0 78 15 T780T10-15 490,00
780,0 78 16 T780T10-16 510,00
780,0 78 20 T780T10-20 570,00
780,0 78 25 T780T10-25 725,00
780,0 78 30 T780T10-30 905,00
780,0 78 32 T780T10-32 970,00
780,0 78 50 T780T10-50 1.380,00
810,0 81 10 T810T10-10 340,00
810,0 81 12 T810T10-12 395,00
810,0 81 15 T810T10-15 495,00
773
81

81
774 DEL 4 – GRUPPE 81 – Transmisjoner
RemT10lengde
mm
774
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
810,0 81 16 T810T10-16 530,00
810,0 81 20 T810T10-20 585,00
810,0 81 25 T810T10-25 755,00
810,0 81 30 T810T10-30 930,00
810,0 81 32 T810T10-32 995,00
810,0 81 50 T810T10-50 1.400,00
840,0 84 10 T840T10-10 345,00
840,0 84 12 T840T10-12 405,00
840,0 84 15 T840T10-15 500,00
840,0 84 16 T840T10-16 550,00
840,0 84 20 T840T10-20 600,00
840,0 84 25 T840T10-25 765,00
840,0 84 30 T840T10-30 950,00
840,0 84 32 T840T10-32 1.010,00
840,0 84 50 T840T10-50 1.440,00
880,0 88 10 T880T10-10 350,00
880,0 88 12 T880T10-12 415,00
880,0 88 15 T880T10-15 510,00
880,0 88 16 T880T10-16 555,00
880,0 88 20 T880T10-20 610,00
880,0 88 25 T880T10-25 785,00
880,0 88 30 T880T10-30 980,00
880,0 88 32 T880T10-32 1.040,00
880,0 88 50 T880T10-50 1.500,00
890,0 89 10 T890T10-10 350,00
890,0 89 12 T890T10-12 415,00
890,0 89 15 T890T10-15 510,00
890,0 89 16 T890T10-16 560,00
890,0 89 20 T890T10-20 610,00
890,0 89 25 T890T10-25 785,00
890,0 89 30 T890T10-30 985,00
890,0 89 32 T890T10-32 1.040,00
890,0 89 50 T890T10-50 1.510,00
900,0 90 10 T900T10-10 350,00
900,0 90 12 T900T10-12 425,00
900,0 90 15 T900T10-15 520,00
900,0 90 16 T900T10-16 560,00
900,0 90 20 T900T10-20 610,00
900,0 90 25 T900T10-25 790,00
900,0 90 30 T900T10-30 985,00
900,0 90 32 T900T10-32 1.060,00
900,0 90 50 T900T10-50 1.520,00
910,0 91 10 T910T10-10 355,00
910,0 91 12 T910T10-12 425,00
910,0 91 15 T910T10-15 520,00
910,0 91 16 T910T10-16 565,00
910,0 91 20 T910T10-20 615,00
910,0 91 25 T910T10-25 800,00
910,0 91 30 T910T10-30 985,00
910,0 91 32 T910T10-32 1.060,00
910,0 91 50 T910T10-50 1.520,00
RemT10lengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
920,0 92 10 T920T10-10 355,00
920,0 92 12 T920T10-12 425,00
920,0 92 15 T920T10-15 530,00
920,0 92 16 T920T10-16 565,00
920,0 92 20 T920T10-20 615,00
920,0 92 25 T920T10-25 805,00
920,0 92 30 T920T10-30 995,00
920,0 92 32 T920T10-32 1.070,00
920,0 92 50 T920T10-50 1.520,00
960,0 96 10 T960T10-10 360,00
960,0 96 12 T960T10-12 440,00
960,0 96 15 T960T10-15 545,00
960,0 96 16 T960T10-16 575,00
960,0 96 20 T960T10-20 625,00
960,0 96 25 T960T10-25 825,00
960,0 96 30 T960T10-30 1.010,00
960,0 96 32 T960T10-32 1.090,00
960,0 96 50 T960T10-50 1.570,00
970,0 97 10 T970T10-10 360,00
970,0 97 12 T970T10-12 440,00
970,0 97 15 T970T10-15 545,00
970,0 97 16 T970T10-16 575,00
970,0 97 20 T970T10-20 625,00
970,0 97 25 T970T10-25 835,00
970,0 97 30 T970T10-30 1.020,00
970,0 97 32 T970T10-32 1.100,00
970,0 97 50 T970T10-50 1.600,00
980,0 98 10 T980T10-10 365,00
980,0 98 12 T980T10-12 440,00
980,0 98 15 T980T10-15 550,00
980,0 98 16 T980T10-16 575,00
980,0 98 20 T980T10-20 635,00
980,0 98 25 T980T10-25 855,00
980,0 98 30 T980T10-30 1.020,00
980,0 98 32 T980T10-32 1.110,00
980,0 98 50 T980T10-50 1.630,00
1010,0 101 10 T1010T10-10 375,00
1010,0 101 12 T1010T10-12 450,00
1010,0 101 15 T1010T10-15 450,00
1010,0 101 16 T1010T10-16 590,00
1010,0 101 20 T1010T10-20 665,00
1010,0 101 25 T1010T10-25 875,00
1010,0 101 30 T1010T10-30 1.060,00
1010,0 101 32 T1010T10-32 1.130,00
1010,0 101 50 T1010T10-50 1.640,00
1080,0 108 10 T1080T10-10 405,00
1080,0 108 12 T1080T10-12 490,00
1080,0 108 15 T1080T10-15 605,00
1080,0 108 16 T1080T10-16 650,00
1080,0 108 20 T1080T10-20 710,00
1080,0 108 25 T1080T10-25 915,00

DEL 4 – GRUPPE 81 – Transmisjoner 775
RemT10lengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
1080,0 108 30 T1080T10-30 1.150,00
1080,0 108 32 T1080T10-32 1.220,00
1080,0 108 50 T1080T10-50 1.760,00
1110,0 111 10 T1110T10-10 425,00
1110,0 111 12 T1110T10-12 500,00
1110,0 111 15 T1110T10-15 620,00
1110,0 111 16 T1110T10-16 680,00
1110,0 111 20 T1110T10-20 740,00
1110,0 111 25 T1110T10-25 940,00
1110,0 111 30 T1110T10-30 1.180,00
1110,0 111 32 T1110T10-32 1.250,00
1110,0 111 50 T1110T10-50 1.800,00
1140,0 114 10 T1140T10-10 435,00
1140,0 114 12 T1140T10-12 510,00
1140,0 114 15 T1140T10-15 635,00
1140,0 114 16 T1140T10-16 685,00
1140,0 114 20 T1140T10-20 755,00
1140,0 114 25 T1140T10-25 980,00
1140,0 114 30 T1140T10-30 1.220,00
1140,0 114 32 T1140T10-32 1.310,00
1140,0 114 50 T1140T10-50 1.830,00
1150,0 115 10 T1150T10-10 435,00
1150,0 115 12 T1150T10-12 510,00
1150,0 115 15 T1150T10-15 635,00
1150,0 115 16 T1150T10-16 685,00
1150,0 115 20 T1150T10-20 755,00
1150,0 115 25 T1150T10-25 980,00
1150,0 115 30 T1150T10-30 1.220,00
1150,0 115 32 T1150T10-32 1.310,00
1150,0 115 50 T1150T10-50 1.830,00
1210,0 121 10 T1210T10-10 445,00
1210,0 121 12 T1210T10-12 530,00
1210,0 121 15 T1210T10-15 660,00
1210,0 121 16 T1210T10-16 690,00
1210,0 121 20 T1210T10-20 770,00
1210,0 121 25 T1210T10-25 1.010,00
1210,0 121 30 T1210T10-30 1.240,00
1210,0 121 32 T1210T10-32 1.350,00
1210,0 121 50 T1210T10-50 1.900,00
1240,0 124 10 T1240T10-10 450,00
1240,0 124 12 T1240T10-12 545,00
1240,0 124 15 T1240T10-15 675,00
1240,0 124 16 T1240T10-16 710,00
1240,0 124 20 T1240T10-20 780,00
1240,0 124 25 T1240T10-25 1.020,00
1240,0 124 30 T1240T10-30 1.250,00
1240,0 124 32 T1240T10-32 1.360,00
1240,0 124 50 T1240T10-50 1.950,00
1250,0 125 10 T1250T10-10 450,00
1250,0 125 12 T1250T10-12 545,00
1250,0 125 15 T1250T10-15 680,00
RemT10lengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
1250,0 125 16 T1250T10-16 715,00
1250,0 125 20 T1250T10-20 785,00
1250,0 125 25 T1250T10-25 1.020,00
1250,0 125 30 T1250T10-30 1.270,00
1250,0 125 32 T1250T10-32 1.360,00
1250,0 125 50 T1250T10-50 1.950,00
1300,0 130 10 T1300T10-10 460,00
1300,0 130 12 T1300T10-12 550,00
1300,0 130 15 T1300T10-15 685,00
1300,0 130 16 T1300T10-16 720,00
1300,0 130 20 T1300T10-20 800,00
1300,0 130 25 T1300T10-25 1.040,00
1300,0 130 30 T1300T10-30 1.300,00
1300,0 130 32 T1300T10-32 1.380,00
1300,0 130 50 T1300T10-50 1.990,00
1320,0 132 10 T1320T10-10 475,00
1320,0 132 12 T1320T10-12 560,00
1320,0 132 15 T1320T10-15 690,00
1320,0 132 16 T1320T10-16 740,00
1320,0 132 20 T1320T10-20 810,00
1320,0 132 25 T1320T10-25 1.080,00
1320,0 132 30 T1320T10-30 1.320,00
1320,0 132 32 T1320T10-32 1.390,00
1320,0 132 50 T1320T10-50 2.020,00
1350,0 135 10 T1350T10-10 480,00
1350,0 135 12 T1350T10-12 570,00
1350,0 135 15 T1350T10-15 700,00
1350,0 135 16 T1350T10-16 755,00
1350,0 135 20 T1350T10-20 825,00
1350,0 135 25 T1350T10-25 1.100,00
1350,0 135 30 T1350T10-30 1.360,00
1350,0 135 32 T1350T10-32 1.430,00
1350,0 135 50 T1350T10-50 2.060,00
1390,0 139 10 T1390T10-10 490,00
1390,0 139 12 T1390T10-12 585,00
1390,0 139 15 T1390T10-15 720,00
1390,0 139 16 T1390T10-16 770,00
1390,0 139 20 T1390T10-20 855,00
1390,0 139 25 T1390T10-25 1.120,00
1390,0 139 30 T1390T10-30 1.380,00
1390,0 139 32 T1390T10-32 1.440,00
1390,0 139 50 T1390T10-50 2.130,00
1400,0 140 10 T1400T10-10 490,00
1400,0 140 12 T1400T10-12 590,00
1400,0 140 15 T1400T10-15 725,00
1400,0 140 16 T1400T10-16 780,00
1400,0 140 20 T1400T10-20 860,00
1400,0 140 25 T1400T10-25 1.120,00
1400,0 140 30 T1400T10-30 1.380,00
1400,0 140 32 T1400T10-32 1.480,00
1400,0 140 50 T1400T10-50 2.140,00
775
81

81
776 DEL 4 – GRUPPE 81 – Transmisjoner
RemT10lengde
mm
776
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
1420,0 142 10 T1420T10-10 495,00
1420,0 142 12 T1420T10-12 590,00
1420,0 142 15 T1420T10-15 740,00
1420,0 142 16 T1420T10-16 785,00
1420,0 142 20 T1420T10-20 870,00
1420,0 142 25 T1420T10-25 1.140,00
1420,0 142 30 T1420T10-30 1.390,00
1420,0 142 32 T1420T10-32 1.500,00
1420,0 142 50 T1420T10-50 2.160,00
1460,0 146 10 T1460T10-10 500,00
1460,0 146 12 T1460T10-12 605,00
1460,0 146 15 T1460T10-15 760,00
1460,0 146 16 T1460T10-16 805,00
1460,0 146 20 T1460T10-20 885,00
1460,0 146 25 T1460T10-25 1.170,00
1460,0 146 30 T1460T10-30 1.330,00
1460,0 146 32 T1460T10-32 1.530,00
1460,0 146 50 T1460T10-50 2.190,00
1500,0 150 10 T1500T10-10 510,00
1500,0 150 12 T1500T10-12 615,00
1500,0 150 15 T1500T10-15 780,00
1500,0 150 16 T1500T10-16 820,00
1500,0 150 20 T1500T10-20 905,00
1500,0 150 25 T1500T10-25 1.180,00
1500,0 150 30 T1500T10-30 1.450,00
1500,0 150 32 T1500T10-32 1.570,00
1500,0 150 50 T1500T10-50 2.220,00
1560,0 156 10 T1560T10-10 530,00
1560,0 156 12 T1560T10-12 625,00
1560,0 156 15 T1560T10-15 785,00
1560,0 156 16 T1560T10-16 835,00
1560,0 156 20 T1560T10-20 920,00
1560,0 156 25 T1560T10-25 1.210,00
1560,0 156 30 T1560T10-30 1.510,00
1560,0 156 32 T1560T10-32 1.610,00
1560,0 156 50 T1560T10-50 2.260,00
1610,0 161 10 T1610T10-10 545,00
1610,0 161 12 T1610T10-12 650,00
1610,0 161 15 T1610T10-15 800,00
1610,0 161 16 T1610T10-16 860,00
1610,0 161 20 T1610T10-20 935,00
1610,0 161 25 T1610T10-25 1.220,00
1610,0 161 30 T1610T10-30 1.520,00
1610,0 161 32 T1610T10-32 1.620,00
1610,0 161 50 T1610T10-50 2.290,00
1750,0 175 10 T1750T10-10 560,00
1750,0 175 12 T1750T10-12 665,00
1750,0 175 15 T1750T10-15 820,00
1750,0 175 16 T1750T10-16 885,00
1750,0 175 20 T1750T10-20 935,00
1750,0 175 25 T1750T10-25 1.250,00
RemT10lengde
mm
Antall
tenner
Bredde
mm
Varenr. Pris pr. stk
1750,0 175 30 T1750T10-30 1.630,00
1750,0 175 32 T1750T10-32 1.750,00
1750,0 175 50 T1750T10-50 2.380,00
1780,0 178 10 T1780T10-10 565,00
1780,0 178 12 T1780T10-12 675,00
1780,0 178 15 T1780T10-15 825,00
1780,0 178 16 T1780T10-16 885,00
1780,0 178 20 T1780T10-20 985,00
1780,0 178 25 T1780T10-25 1.270,00
1780,0 178 30 T1780T10-30 1.670,00
1780,0 178 32 T1780T10-32 1.780,00
1780,0 178 50 T1780T10-50 2.400,00
1880,0 188 10 T1880T10-10 605,00
1880,0 188 12 T1880T10-12 720,00
1880,0 188 15 T1880T10-15 905,00
1880,0 188 16 T1880T10-16 970,00
1880,0 188 20 T1880T10-20 1.140,00
1880,0 188 25 T1880T10-25 1.370,00
1880,0 188 30 T1880T10-30 1.810,00
1880,0 188 32 T1880T10-32 1.940,00
1880,0 188 50 T1880T10-50 2.590,00
1960,0 196 10 T1960T10-10 655,00
1960,0 196 12 T1960T10-12 785,00
1960,0 196 15 T1960T10-15 975,00
1960,0 196 16 T1960T10-16 1.030,00
1960,0 196 20 T1960T10-20 1.300,00
1960,0 196 25 T1960T10-25 1.430,00
1960,0 196 30 T1960T10-30 1.900,00
1960,0 196 32 T1960T10-32 2.020,00
1960,0 196 50 T1960T10-50 2.750,00
2250,0 225 10 T2250T10-10 750,00
2250,0 225 12 T2250T10-12 890,00
2250,0 225 15 T2250T10-15 1.120,00
2250,0 225 16 T2250T10-16 1.190,00
2250,0 225 20 T2250T10-20 1.450,00
2250,0 225 25 T2250T10-25 1.640,00
2250,0 225 30 T2250T10-30 2.180,00
2250,0 225 32 T2250T10-32 2.320,00
2250,0 225 50 T2250T10-50 3.250,00

DEL 4 – GRUPPE 81 – Transmisjoner 777
TANNREMMER, HTD-3M NEOPRENE
Anvendelse Lettere syncron transmisjonsdrifter maks. 80 m/sek.
Vedlikeholdsfri drift med lav remspenning.
Standard HTD - 3M, 3 mm tanndeling.
Materiale Neopren gummi.
Temp. område -30 °C til +85 °C.
Forsterkning Syntetisk kord.
Beskrivelse Type 3M Tanndeling 3 mm.
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T240-3M-15.
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
129,0 43 6 6 T129-3M-06 56,00
129,0 43 9 9 T129-3M-09 79,00
129,0 43 15 15 T129-3M-15 132,00
144,0 48 6 6 T144-3M-06 57,00
144,0 48 9 9 T144-3M-09 85,00
144,0 48 15 15 T144-3M-15 137,00
150,0 50 6 6 T150-3M-06 58,00
150,0 50 9 9 T150-3M-09 87,00
150,0 50 15 15 T150-3M-15 139,00
159,0 53 6 6 T159-3M-06 58,00
159,0 53 9 9 T159-3M-09 87,00
159,0 53 15 15 T159-3M-15 139,00
168,0 56 6 6 T168-3M-06 58,00
168,0 56 9 9 T168-3M-09 87,00
168,0 56 15 15 T168-3M-15 139,00
177,0 59 6 6 T177-3M-06 59,00
177,0 59 9 9 T177-3M-09 88,00
177,0 59 15 15 T177-3M-15 142,00
180,0 60 6 6 T180-3M-06 59,00
180,0 60 9 9 T180-3M-09 88,00
180,0 60 15 15 T180-3M-15 142,00
195,0 65 6 6 T195-3M-06 59,00
195,0 65 9 9 T195-3M-09 90,00
195,0 65 15 15 T195-3M-15 145,00
204,0 68 6 6 T204-3M-06 59,00
204,0 68 9 9 T204-3M-09 90,00
204,0 68 15 15 T204-3M-15 148,00
210,0 70 6 6 T210-3M-06 59,00
210,0 70 9 9 T210-3M-09 90,00
210,0 70 15 15 T210-3M-15 148,00
213,0 71 6 6 T213-3M-06 59,00
213,0 71 9 9 T213-3M-09 90,00
213,0 71 15 15 T213-3M-15 148,00
216,0 72 6 6 T216-3M-06 59,00
216,0 72 9 9 T216-3M-09 90,00
216,0 72 15 15 T216-3M-15 148,00
225,0 75 6 6 T225-3M-06 60,00
225,0 75 9 9 T225-3M-09 93,00
225,0 75 15 15 T225-3M-15 150,00
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
240,0 80 6 6 T240-3M-06 61,00
240,0 80 9 9 T240-3M-09 93,00
240,0 80 15 15 T240-3M-15 151,00
252,0 84 6 6 T252-3M-06 61,00
252,0 84 9 9 T252-3M-09 93,00
252,0 84 15 15 T252-3M-15 151,00
255,0 85 6 6 T255-3M-06 61,00
255,0 85 9 9 T255-3M-09 95,00
255,0 85 15 15 T255-3M-15 152,00
267,0 89 6 6 T267-3M-06 62,00
267,0 89 9 9 T267-3M-09 96,00
267,0 89 15 15 T267-3M-15 154,00
285,0 95 6 6 T285-3M-06 64,00
285,0 95 9 9 T285-3M-09 97,00
285,0 95 15 15 T285-3M-15 157,00
288,0 96 6 6 T288-3M-06 64,00
288,0 96 9 9 T288-3M-09 97,00
288,0 96 15 15 T288-3M-15 157,00
300,0 100 6 6 T300-3M-06 67,00
300,0 100 9 9 T300-3M-09 98,00
300,0 100 15 15 T300-3M-15 158,00
312,0 104 6 6 T312-3M-06 67,00
312,0 104 9 9 T312-3M-09 99,00
312,0 104 15 15 T312-3M-15 163,00
318,0 106 6 6 T318-3M-06 69,00
318,0 106 9 9 T318-3M-09 99,00
318,0 106 15 15 T318-3M-15 164,00
339,0 113 6 6 T339-3M-06 69,00
339,0 113 9 9 T339-3M-09 100,00
339,0 113 15 15 T339-3M-15 165,00
345,0 115 6 6 T345-3M-06 70,00
345,0 115 9 9 T345-3M-09 100,00
345,0 115 15 15 T345-3M-15 167,00
363,0 121 6 6 T363-3M-06 70,00
363,0 121 9 9 T363-3M-09 101,00
363,0 121 15 15 T363-3M-15 169,00
384,0 128 6 6 T384-3M-06 70,00
384,0 128 9 9 T384-3M-09 101,00
384,0 128 15 15 T384-3M-15 169,00
420,0 140 6 6 T420-3M-06 72,00
420,0 140 9 9 T420-3M-09 104,00
420,0 140 15 15 T420-3M-15 174,00
447,0 149 6 6 T447-3M-06 72,00
447,0 149 9 9 T447-3M-09 106,00
447,0 149 15 15 T447-3M-15 176,00
474,0 158 6 6 T474-3M-06 74,00
474,0 158 9 9 T474-3M-09 111,00
474,0 158 15 15 T474-3M-15 180,00
480,0 160 6 6 T480-3M-06 75,00
480,0 160 9 9 T480-3M-09 112,00
777
81

81
778 DEL 4 – GRUPPE 81 – Transmisjoner
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
480,0 160 15 15 T480-3M-15 182,00
486,0 162 6 6 T486-3M-06 76,00
486,0 162 9 9 T486-3M-09 113,00
486,0 162 15 15 T486-3M-15 184,00
501,0 167 6 6 T501-3M-06 76,00
501,0 167 9 9 T501-3M-09 114,00
501,0 167 15 15 T501-3M-15 186,00
513,0 171 6 6 T513-3M-06 76,00
513,0 171 9 9 T513-3M-09 114,00
513,0 171 15 15 T513-3M-15 186,00
531,0 177 6 6 T531-3M-06 77,00
531,0 177 9 9 T531-3M-09 115,00
531,0 177 15 15 T531-3M-15 187,00
564,0 188 6 6 T564-3M-06 79,00
564,0 188 9 9 T564-3M-09 117,00
564,0 188 15 15 T564-3M-15 190,00
606,0 202 6 6 T606-3M-06 81,00
606,0 202 9 9 T606-3M-09 120,00
606,0 202 15 15 T606-3M-15 197,00
633,0 211 6 6 T633-3M-06 81,00
633,0 211 9 9 T633-3M-09 121,00
633,0 211 15 15 T633-3M-15 200,00
669,0 223 6 6 T669-3M-06 87,00
669,0 223 9 9 T669-3M-09 125,00
669,0 223 15 15 T669-3M-15 206,00
804,0 268 6 6 T804-3M-06 93,00
804,0 268 9 9 T804-3M-09 135,00
804,0 268 15 15 T804-3M-15 221,00
882,0 294 6 6 T882-3M-06 95,00
882,0 294 9 9 T882-3M-09 138,00
882,0 294 15 15 T882-3M-15 227,00
945,0 315 6 6 T945-3M-06 98,00
945,0 315 9 9 T945-3M-09 144,00
945,0 315 15 15 T945-3M-15 238,00
1062,0 354 6 6 T1062-3M-06 207,00
1062,0 354 9 9 T1062-3M-09 310,00
1062,0 354 15 15 T1062-3M-15 530,00
1176,0 392 6 6 T1176-3M-06 106,00
1176,0 392 9 9 T1176-3M-09 158,00
1176,0 392 15 15 T1176-3M-15 262,00
1245,0 415 6 6 T1245-3M-06 110,00
1245,0 415 9 9 T1245-3M-09 160,00
1245,0 415 15 15 T1245-3M-15 265,00
1263,0 421 6 6 T1263-3M-06 112,00
1263,0 421 9 9 T1263-3M-09 164,00
1263,0 421 15 15 T1263-3M-15 271,00
1500,0 500 6 6 T1500-3M-06 121,00
1500,0 500 9 9 T1500-3M-09 180,00
1500,0 500 15 15 T1500-3M-15 298,00
1530,0 510 6 6 T1530-3M-06 122,00
778
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
1530,0 510 9 9 T1530-3M-09 182,00
1530,0 510 15 15 T1530-3M-15 305,00
1569,0 523 6 6 T1569-3M-06 124,00
1569,0 523 9 9 T1569-3M-09 183,00
1569,0 523 15 15 T1569-3M-15 305,00
1863,0 621 6 6 T1863-3M-06 130,00
1863,0 621 9 9 T1863-3M-09 192,00
1863,0 621 15 15 T1863-3M-15 325,00

DEL 4 – GRUPPE 81 – Transmisjoner 779
TANNREMMER, HTD-5M NEOPRENE
Anvendelse Lettere syncron transmisjonsdrifter maks. 80 m/sek.
Vedlikeholdsfri drift med lav remspenning.
Standard HTD - 5M, 5 mm tanndeling.
Materiale Neopren gummi.
Temp. område -30 °C til +85 °C.
Forsterkning Syntetisk kord.
Beskrivelse Type 5M tanndeling 5 mm.
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T500-5M-25.
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
225,0 45 9 9 T225-5M-09 97,00
225,0 45 15 15 T225-5M-15 157,00
225,0 45 25 25 T225-5M-25 259,00
255,0 51 9 9 T255-5M-09 98,00
255,0 51 15 15 T255-5M-15 158,00
255,0 51 25 25 T255-5M-25 262,00
270,0 54 9 9 T270-5M-09 98,00
270,0 54 15 15 T270-5M-15 160,00
270,0 54 25 25 T270-5M-25 263,00
300,0 60 9 9 T300-5M-09 99,00
300,0 60 15 15 T300-5M-15 161,00
300,0 60 25 25 T300-5M-25 266,00
325,0 65 9 9 T325-5M-09 99,00
325,0 65 15 15 T325-5M-15 161,00
325,0 65 25 25 T325-5M-25 267,00
350,0 70 9 9 T350-5M-09 99,00
350,0 70 15 15 T350-5M-15 164,00
350,0 70 25 25 T350-5M-25 271,00
360,0 72 9 9 T360-5M-09 101,00
360,0 72 15 15 T360-5M-15 167,00
360,0 72 25 25 T360-5M-25 275,00
370,0 74 9 9 T370-5M-09 102,00
370,0 74 15 15 T370-5M-15 172,00
370,0 74 25 25 T370-5M-25 283,00
375,0 75 9 9 T375-5M-09 104,00
375,0 75 15 15 T375-5M-15 172,00
375,0 75 25 25 T375-5M-25 284,00
385,0 77 9 9 T385-5M-09 104,00
385,0 77 15 15 T385-5M-15 175,00
385,0 77 25 25 T385-5M-25 286,00
400,0 80 9 9 T400-5M-09 110,00
400,0 80 15 15 T400-5M-15 177,00
400,0 80 25 25 T400-5M-25 291,00
425,0 85 9 9 T425-5M-09 112,00
425,0 85 15 15 T425-5M-15 182,00
425,0 85 25 25 T425-5M-25 300,00
450,0 90 9 9 T450-5M-09 113,00
450,0 90 15 15 T450-5M-15 184,00
450,0 90 25 25 T450-5M-25 305,00
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
475,0 95 9 9 T475-5M-09 115,00
475,0 95 15 15 T475-5M-15 187,00
475,0 95 25 25 T475-5M-25 310,00
500,0 100 9 9 T500-5M-09 117,00
500,0 100 15 15 T500-5M-15 192,00
500,0 100 25 25 T500-5M-25 325,00
520,0 104 9 9 T520-5M-09 120,00
520,0 104 15 15 T520-5M-15 197,00
520,0 104 25 25 T520-5M-25 335,00
525,0 105 9 9 T525-5M-09 120,00
525,0 105 15 15 T525-5M-15 199,00
525,0 105 25 25 T525-5M-25 340,00
535,0 107 9 9 T535-5M-09 121,00
535,0 107 15 15 T535-5M-15 201,00
535,0 107 25 25 T535-5M-25 345,00
550,0 110 9 9 T550-5M-09 124,00
550,0 110 15 15 T550-5M-15 204,00
550,0 110 25 25 T550-5M-25 350,00
575,0 115 9 9 T575-5M-09 125,00
575,0 115 15 15 T575-5M-15 207,00
575,0 115 25 25 T575-5M-25 355,00
580,0 116 9 9 T580-5M-09 125,00
580,0 116 15 15 T580-5M-15 207,00
580,0 116 25 25 T580-5M-25 355,00
600,0 120 9 9 T600-5M-09 127,00
600,0 120 15 15 T600-5M-15 207,00
600,0 120 25 25 T600-5M-25 355,00
620,0 124 9 9 T620-5M-09 131,00
620,0 124 15 15 T620-5M-15 215,00
620,0 124 25 25 T620-5M-25 360,00
630,0 126 9 9 T630-5M-09 132,00
630,0 126 15 15 T630-5M-15 216,00
630,0 126 25 25 T630-5M-25 370,00
635,0 127 9 9 T635-5M-09 133,00
635,0 127 15 15 T635-5M-15 218,00
635,0 127 25 25 T635-5M-25 370,00
640,0 128 9 9 T640-5M-09 133,00
640,0 128 15 15 T640-5M-15 218,00
640,0 128 25 25 T640-5M-25 370,00
665,0 133 9 9 T665-5M-09 135,00
665,0 133 15 15 T665-5M-15 220,00
665,0 133 25 25 T665-5M-25 375,00
670,0 134 9 9 T670-5M-09 137,00
670,0 134 15 15 T670-5M-15 223,00
670,0 134 25 25 T670-5M-25 380,00
700,0 140 9 9 T700-5M-09 138,00
700,0 140 15 15 T700-5M-15 229,00
700,0 140 25 25 T700-5M-25 395,00
740,0 148 9 9 T740-5M-09 143,00
740,0 148 15 15 T740-5M-15 236,00
779
81

81
780 DEL 4 – GRUPPE 81 – Transmisjoner
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
740,0 148 25 25 T740-5M-25 395,00
800,0 160 9 9 T800-5M-09 151,00
800,0 160 15 15 T800-5M-15 248,00
800,0 160 25 25 T800-5M-25 435,00
835,0 167 9 9 T835-5M-09 154,00
835,0 167 15 15 T835-5M-15 257,00
835,0 167 25 25 T835-5M-25 445,00
860,0 172 9 9 T860-5M-09 157,00
860,0 172 15 15 T860-5M-15 259,00
860,0 172 25 25 T860-5M-25 445,00
890,0 178 9 9 T890-5M-09 160,00
890,0 178 15 15 T890-5M-15 263,00
890,0 178 25 25 T890-5M-25 450,00
900,0 180 9 9 T900-5M-09 161,00
900,0 180 15 15 T900-5M-15 266,00
900,0 180 25 25 T900-5M-25 465,00
935,0 187 9 9 T935-5M-09 165,00
935,0 187 15 15 T935-5M-15 272,00
935,0 187 25 25 T935-5M-25 480,00
950,0 190 9 9 T950-5M-09 167,00
950,0 190 15 15 T950-5M-15 275,00
950,0 190 25 25 T950-5M-25 480,00
980,0 196 9 9 T980-5M-09 171,00
980,0 196 15 15 T980-5M-15 282,00
980,0 196 25 25 T980-5M-25 490,00
1000,0 200 9 9 T1000-5M-09 174,00
1000,0 200 15 15 T1000-5M-15 285,00
1000,0 200 25 25 T1000-5M-25 495,00
1035,0 207 9 9 T1035-5M-09 177,00
1035,0 207 15 15 T1035-5M-15 291,00
1035,0 207 25 25 T1035-5M-25 495,00
1050,0 210 9 9 T1050-5M-09 178,00
1050,0 210 15 15 T1050-5M-15 293,00
1050,0 210 25 25 T1050-5M-25 500,00
1100,0 220 9 9 T1100-5M-09 178,00
1100,0 220 15 15 T1100-5M-15 293,00
1100,0 220 25 25 T1100-5M-25 500,00
1125,0 225 9 9 T1125-5M-09 180,00
1125,0 225 15 15 T1125-5M-15 297,00
1125,0 225 25 25 T1125-5M-25 500,00
1200,0 240 9 9 T1200-5M-09 196,00
1200,0 240 15 15 T1200-5M-15 330,00
1200,0 240 25 25 T1200-5M-25 555,00
1270,0 254 9 9 T1270-5M-09 199,00
1270,0 254 15 15 T1270-5M-15 340,00
1270,0 254 25 25 T1270-5M-25 565,00
1420,0 284 9 9 T1420-5M-09 216,00
1420,0 284 15 15 T1420-5M-15 365,00
1420,0 284 25 25 T1420-5M-25 605,00
1500,0 300 9 9 T1500-5M-09 223,00
780
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
1500,0 300 15 15 T1500-5M-15 380,00
1500,0 300 25 25 T1500-5M-25 635,00
1800,0 360 9 9 T1800-5M-09 565,00
1800,0 360 15 15 T1800-5M-15 920,00
1800,0 360 25 25 T1800-5M-25 1.540,00
2000,0 400 9 9 T2000-5M-09 605,00
2000,0 400 15 15 T2000-5M-15 1.000,00
2000,0 400 25 25 T2000-5M-25 1.650,00

DEL 4 – GRUPPE 81 – Transmisjoner 781
TANNREMMER, HTD-8 M NEOPRENE
Anvendelse Tyngre syncron transmisjonsdrifter maks. 80 m/sek.
Vedlikeholdsfri drift med lav remspenning.
Standard HTD - 8M, 8 mm tanndeling.
Materiale Neopren gummi.
Temp. område -30 °C til +85 °C.
Forsterkning Syntetisk kord.
Beskrivelse Type 8M Tanndeling 8 mm.
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T800-8M-30.
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
376,0 47 20 20 T376-8M-20 249,00
376,0 47 30 30 T376-8M-30 375,00
376,0 47 50 50 T376-8M-50 610,00
376,0 47 85 85 T376-8M-85 1.030,00
480,0 60 20 20 T480-8M-20 266,00
480,0 60 30 30 T480-8M-30 405,00
480,0 60 50 50 T480-8M-50 680,00
480,0 60 85 85 T480-8M-85 1.140,00
560,0 70 20 20 T560-8M-20 299,00
560,0 70 30 30 T560-8M-30 460,00
560,0 70 50 50 T560-8M-50 760,00
560,0 70 85 85 T560-8M-85 1.300,00
600,0 75 20 20 T600-8M-20 310,00
600,0 75 30 30 T600-8M-30 480,00
600,0 75 50 50 T600-8M-50 780,00
600,0 75 85 85 T600-8M-85 1.330,00
640,0 80 20 20 T640-8M-20 330,00
640,0 80 30 30 T640-8M-30 495,00
640,0 80 50 50 T640-8M-50 815,00
640,0 80 85 85 T640-8M-85 1.390,00
720,0 90 20 20 T720-8M-20 360,00
720,0 90 30 30 T720-8M-30 545,00
720,0 90 50 50 T720-8M-50 885,00
720,0 90 85 85 T720-8M-85 1.520,00
760,0 95 20 20 T760-8M-20 375,00
760,0 95 30 30 T760-8M-30 560,00
760,0 95 50 50 T760-8M-50 915,00
760,0 95 85 85 T760-8M-85 1.570,00
800,0 100 20 20 T800-8M-20 385,00
800,0 100 30 30 T800-8M-30 575,00
800,0 100 50 50 T800-8M-50 950,00
800,0 100 85 85 T800-8M-85 1.620,00
880,0 110 20 20 T880-8M-20 405,00
880,0 110 30 30 T880-8M-30 605,00
880,0 110 50 50 T880-8M-50 995,00
880,0 110 85 85 T880-8M-85 1.710,00
960,0 120 20 20 T960-8M-20 440,00
960,0 120 30 30 T960-8M-30 655,00
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
960,0 120 50 50 T960-8M-50 1.080,00
960,0 120 85 85 T960-8M-85 1.820,00
1000,0 125 20 20 T1000-8M-20 450,00
1000,0 125 30 30 T1000-8M-30 675,00
1000,0 125 50 50 T1000-8M-50 1.120,00
1000,0 125 85 85 T1000-8M-85 1.880,00
1040,0 130 20 20 T1040-8M-20 475,00
1040,0 130 30 30 T1040-8M-30 690,00
1040,0 130 50 50 T1040-8M-50 1.150,00
1040,0 130 85 85 T1040-8M-85 1.960,00
1120,0 140 20 20 T1120-8M-20 495,00
1120,0 140 30 30 T1120-8M-30 725,00
1120,0 140 50 50 T1120-8M-50 1.220,00
1120,0 140 85 85 T1120-8M-85 2.060,00
1200,0 150 20 20 T1200-8M-20 510,00
1200,0 150 30 30 T1200-8M-30 770,00
1200,0 150 50 50 T1200-8M-50 1.300,00
1200,0 150 85 85 T1200-8M-85 2.160,00
1280,0 160 20 20 T1280-8M-20 550,00
1280,0 160 30 30 T1280-8M-30 810,00
1280,0 160 50 50 T1280-8M-50 1.370,00
1280,0 160 85 85 T1280-8M-85 2.280,00
1360,0 170 20 20 T1360-8M-20 565,00
1360,0 170 30 30 T1360-8M-30 835,00
1360,0 170 50 50 T1360-8M-50 1.390,00
1360,0 170 85 85 T1360-8M-85 2.360,00
1440,0 180 20 20 T1440-8M-20 585,00
1440,0 180 30 30 T1440-8M-30 875,00
1440,0 180 50 50 T1440-8M-50 1.440,00
1440,0 180 85 85 T1440-8M-85 2.440,00
1520,0 190 20 20 T1520-8M-20 605,00
1520,0 190 30 30 T1520-8M-30 905,00
1520,0 190 50 50 T1520-8M-50 1.520,00
1520,0 190 85 85 T1520-8M-85 2.550,00
1600,0 200 20 20 T1600-8M-20 625,00
1600,0 200 30 30 T1600-8M-30 935,00
1600,0 200 50 50 T1600-8M-50 1.570,00
1600,0 200 85 85 T1600-8M-85 2.650,00
1760,0 220 20 20 T1760-8M-20 685,00
1760,0 220 30 30 T1760-8M-30 1.010,00
1760,0 220 50 50 T1760-8M-50 1.710,00
1760,0 220 85 85 T1760-8M-85 2.860,00
1800,0 225 20 20 T1800-8M-20 690,00
1800,0 225 30 30 T1800-8M-30 1.030,00
1800,0 225 50 50 T1800-8M-50 1.740,00
1800,0 225 85 85 T1800-8M-85 2.910,00
2000,0 250 20 20 T2000-8M-20 765,00
2000,0 250 30 30 T2000-8M-30 1.150,00
2000,0 250 50 50 T2000-8M-50 1.900,00
2000,0 250 85 85 T2000-8M-85 3.300,00
781
81

81
782 DEL 4 – GRUPPE 81 – Transmisjoner
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr. Pris pr. stk
2400,0 300 20 20 T2400-8M-20 900,00
2400,0 300 30 30 T2400-8M-30 1.360,00
2400,0 300 50 50 T2400-8M-50 2.230,00
2400,0 300 85 85 T2400-8M-85 3.850,00
2600,0 325 20 20 T2600-8M-20 970,00
2600,0 325 30 30 T2600-8M-30 1.440,00
2600,0 325 50 50 T2600-8M-50 2.390,00
2600,0 325 85 85 T2600-8M-85 4.150,00
2800,0 350 20 20 T2800-8M-20 1.020,00
2800,0 350 30 30 T2800-8M-30 1.540,00
2800,0 350 50 50 T2800-8M-50 2.550,00
2800,0 350 85 85 T2800-8M-85 4.350,00
782
TANNREMMER, HTD- 14M NEOPRENE
Anvendelse Tyngre syncron transmisjonsdrifter maks. 80 m/sek.
Vedlikeholdsfri drift med lav remspenning.
Standard HTD - 14M, 14 mm tanndeling.
Materiale Neopren gummi.
Temp. område -30 °C til +85 °C.
Forsterkning Syntetisk kord.
Beskrivelse Type 14M Tanndeling 14 mm.
Merknader Ved bestilling av tannremmer angi varenr. +
breddekode. Eks. T2800-14M85.
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr.
Pris pr.
stk
966,0 69 40 40 T966-14M40 1.960,00
966,0 69 55 55 T966-14M55 2.780,00
966,0 69 85 85 T966-14M85 4.400,00
966,0 69 115 115 T966-14M115 5.900,00
966,0 69 170 170 T966-14M170 8.700,00
1190,0 85 40 40 T1190-14M40 2.180,00
1190,0 85 55 55 T1190-14M55 2.980,00
1190,0 85 85 85 T1190-14M85 6.150,00
1190,0 85 115 115 T1190-14M115 6.250,00
1190,0 85 170 170 T1190-14M170 9.200,00
1400,0 100 40 40 T1400-14M40 2.380,00
1400,0 100 55 55 T1400-14M55 3.300,00
1400,0 100 85 85 T1400-14M85 5.050,00
1400,0 100 115 115 T1400-14M115 6.900,00
1400,0 100 170 170 T1400-14M170 10.100,00
1610,0 115 40 40 T1610-14M40 2.550,00
1610,0 115 55 55 T1610-14M55 3.600,00
1610,0 115 85 85 T1610-14M85 5.550,00
1610,0 115 115 115 T1610-14M115 7.400,00
1610,0 115 170 170 T1610-14M170 11.000,00
1778,0 127 40 40 T1778-14M40 2.760,00
1778,0 127 55 55 T1778-14M55 3.950,00
1778,0 127 85 85 T1778-14M85 5.900,00
1778,0 127 115 115 T1778-14M115 8.000,00
1778,0 127 170 170 T1778-14M170 11.800,00
1890,0 135 40 40 T1890-14M40 2.850,00
1890,0 135 55 55 T1890-14M-55 4.050,00
1890,0 135 85 85 T1890-14M85 6.100,00
1890,0 135 115 115 T1890-14M115 8.200,00
1890,0 135 170 170 T1890-14M170 12.200,00
2100,0 150 40 40 T2100-14M40 3.050,00
2100,0 150 55 55 T2100-14M55 4.350,00
2100,0 150 85 85 T2100-14M85 6.600,00
2100,0 150 115 115 T2100-14M115 8.850,00
2100,0 150 170 170 T2100-14M170 13.200,00
2310,0 165 40 40 T2310-14M40 3.300,00
2310,0 165 55 55 T2310-14M55 4.600,00
2310,0 165 85 85 T2310-14M85 6.950,00

DEL 4 – GRUPPE 81 – Transmisjoner 783
Delingslengde
mm
Antall
tenner
Bredde
mm
Breddekode
Varenr.
Pris pr.
stk
2310,0 165 115 115 T2310-14M115 9.350,00
2310,0 165 170 170 T2310-14M170 13.900,00
2450,0 175 40 40 T2450-14M40 3.500,00
2450,0 175 55 55 T2450-14M55 4.800,00
2450,0 175 85 85 T2450-14M85 7.250,00
2450,0 175 115 115 T2450-14M115 9.850,00
2450,0 175 170 170 T2450-14M170 14.500,00
2590,0 185 40 40 T2590-14M40 3.600,00
2590,0 185 55 55 T2590-14M55 4.900,00
2590,0 185 85 85 T2590-14M85 7.550,00
2590,0 185 115 115 T2590-14M115 10.100,00
2590,0 185 170 170 T2590-14M170 15.100,00
2800,0 200 40 40 T2800-14M40 3.800,00
2800,0 200 55 55 T2800-14M55 5.200,00
2800,0 200 85 85 T2800-14M85 8.000,00
2800,0 200 115 115 T2800-14M115 10.900,00
2800,0 200 170 170 T2800-14M170 16.000,00
3150,0 225 40 40 T3150-14M40 4.050,00
3150,0 225 55 55 T3150-14M-55 5.600,00
3150,0 225 85 85 T3150-14M85 8.550,00
3150,0 225 115 115 T3150-14M115 11.500,00
3150,0 225 170 170 T3150-14M170 17.100,00
3500,0 250 40 40 T3500-14M40 4.450,00
3500,0 250 55 55 T3500-14M55 6.050,00
3500,0 250 85 85 T3500-14M85 9.200,00
3500,0 250 115 115 T3500-14M115 12.500,00
3500,0 250 170 170 T3500-14M170 18.400,00
3850,0 275 40 40 T3850-14M40 4.850,00
3850,0 275 55 55 T3850-14M55 6.600,00
3850,0 275 85 85 T3850-14M85 10.100,00
3850,0 275 115 115 T3850-14M115 13.700,00
3850,0 275 170 170 T3850-14M170 20.100,00
4004,0 286 40 40 T4004-14M40 4.950,00
4004,0 286 55 55 T4004-14M55 6.800,00
4004,0 286 85 85 T4004-14M85 10.400,00
4004,0 286 115 115 T4004-14M115 14.000,00
4004,0 286 170 170 T4004-14M170 20.700,00
783
81

81
784 DEL 4 – GRUPPE 81 – Transmisjoner
RULLEKJEDE RENOLD, SIMPLEX
BRITISK STANDARD
Anvendelse Kraftoverføring.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk. 15 000 driftstimers garanti
ved riktig dimensjonering og vedlikehold.
Merknader 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dimensjon
ISO
NR.
Del
tomme
A
Andre dimensjoner leveres fra verk.
KJEDELÅS RENOLD,
SIMPLEX
Del
mm
A
Innv.
bred.
B
BRITISK STANDARD
Anvendelse Skjøting av kjeder.
Standard BS228/ISO606/
DIN8187.
Materiale Karbonstål, spesialherdet.
Rulldia.
C
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
Bolt
dia.
G
Boltleng.
H1
Byg.
bre
sjøled
J
Min.
bruddstyrke
N
St. l.
meter
YTTERLEDD RENOLD, SIMPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Vekt
pr. m
kg
Varenr.
8 mm 05B-1 0,315 8,0 3,0 5,0 7,1 0,73 0,73 2,31 8,6 3,1 5000 7,62 0,18 RE110500 465,00
3/8" 06B-1 0,375 9,525 5,72 6,35 8,26 1,30 1,04 3,28 13,5 3,3 11100 7,62 0,39 RE110038 560,00
1/2" 08B-1 0,5 12,70 7,75 8,51 11,81 1,55 1,55 4,45 17,0 3,9 19000 7,62 0,70 RE110046 680,00
5/8" 10B-1 0,625 15,875 9,65 10,16 14,70 1,55 1,55 5,08 18,8 4,1 23000 7,62 0,92 RE110056 785,00
3/4" 12B-1 0,75 19,05 11,68 12,07 15,93 1,80 1,80 5,72 22,7 4,6 30500 7,62 1,20 RE110066 935,00
1" 16B-1 1 25,40 17,02 15,88 20,57 4,12 3,10 8,28 36,1 5,4 67000 3,05 2,80 RE110088 1.560,00
1 1/4" 20B-1 1,25 31,75 19,56 19,05 26,04 4,62 3,61 10,19 43,2 6,1 98070 3,05 3,85 RE110106 2.330,00
1 1/2" 24B-1 1,5 38,10 25,40 25,40 33,40 6,10 5,08 14,63 53,4 6,6 166700 3,05 7,45 RE110127 3.700,00
1 3/4" 28B-1 1,75 44,45 30,99 27,94 36,12 7,62 6,35 15,90 65,1 7,4 200000 3,05 9,35 RE110147 4.300,00
2" 32B-1 2 50,80 30,99 29,21 41,22 7,11 6,35 17,81 67,4 7,9 255000 3,05 10,10 RE110166 4.450,00
Dimensjon Ledd
nr.
784
Pakning Vekt
kg
Varenr. Pris pr. stk
8 mm 26 10 0,01 RE110500-26 57,00
3/8" 26 10 0,01 RE110038-26 44,00
1/2" 26 10 0,01 RE110046-26 52,00
5/8" 26 10 0,01 RE110056-26 61,00
3/4" 26 10 0,02 RE110066-26 71,00
1 26 10 0,06 RE110088-26 158,00
1 1/4" 26 10 0,10 RE110106-26 240,00
1 1/2" 11 10 0,23 RE110127-11 415,00
2 11 10 0,42 RE110166-11 850,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 RE110038-107 18,50
1/2 10 0,01 RE110046-107 28,00
5/8 10 0,01 RE110056-107 39,50
3/4 10 0,02 RE110066-107 58,00
1 10 0,06 RE110088-107 112,00
1 1/4 10 0,10 RE110106-107 200,00
Pris pr.
meter

DEL 4 – GRUPPE 81 – Transmisjoner 785
INNERLEDD RENOLD, SIMPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard BS228/ISO606/DIN8187
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Pakning
Vekt
kg
RULLEKJEDE RENOLD, DUPLEX
BRITISK STANDARD
Andre dimensjoner leveres fra verk.
KJEDELÅS RENOLD, DUPLEX
BRITISK STANDARD
Anvendelse Skjøting av kjeder.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
3/8 10 0,01 RE110038-4 22,00
1/2 10 0,01 RE110046-4 31,00
5/8 10 0,01 RE110056-4 46,50
3/4 10 0,03 RE110066-4 69,00
1 10 0,08 RE110088-4 132,00
1 1/4 10 0,15 RE110106-4 235,00
HALVLEDD RENOLD,
SIMPLEX
BRITISK STANDARD
Anvendelse Forlengelse av kjeder.
Standard BS228/ISO606/
DIN8187.
Materiale Karbonstål, spesialherdet.
Dimensjon Ledd
nr.
Pakning Vekt
kg
YTTERLEDD RENOLD, DUPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
8 mm 30 10 0,01 RE110500-30 90,00
3/8" 30 10 0,01 RE110038-30 75,00
1/2" 30 10 0,02 RE110046-30 120,00
5/8" 30 10 0,03 RE110056-30 156,00
3/4" 30 10 0,05 RE110066-30 196,00
1" 12 10 0,07 RE110088-12 395,00
1 1/4" 12 10 0,12 RE110106-12 740,00
1 1/2" 12 10 0,28 RE110127-12 1.120,00
Anvendelse Kraftoverføring.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk. 15 000 timers garanti ved
riktig dimensjonering og vedlikehold.
Merknader 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ISO
NR.
Del
tomme
A
Del
mm
A
Innv.
bred.
B
Rulldia.
C
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
2" 12 10 0,51 RE110166-12 1.870,00
Bolt
dia.
G
Boltleng.
H2
Byg.
bre
sjøled
J
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr.
m
kg
Varenr.
3/8 06B-2 0,375 9,525 5,72 6,35 8,26 1,30 1,04 3,28 23,8 3,3 18500 7,62 0,74 RE114038 1.120,00
1/2 08B-2 0,5 12,7 7,75 8,51 11,81 1,55 1,55 4,45 31,0 3,9 36500 7,62 1,38 RE114046 1.490,00
5/8 10B-2 0,625 15,875 9,65 10,16 14,70 1,55 1,55 5,08 35,4 4,1 44500 7,62 1,80 RE114056 1.560,00
3/4 12B-2 0,75 19,05 11,68 12,07 15,93 1,80 1,80 5,72 42,2 4,6 61000 7,62 2,40 RE114066 1.840,00
1 16B-2 1 25,4 17,02 15,88 20,57 4,12 3,10 8,28 68,0 5,4 127500 3,05 5,50 RE114088 3.050,00
1 1/4 20B-2 1,25 31,75 19,56 19,05 26,04 4,62 3,61 10,19 79,7 6,1 196100 3,05 7,80 RE114106 4.750,00
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
Varenr. Pris pr. stk
3/8 26 10 0,01 RE114038-26 74,00
1/2 26 10 0,01 RE114046-26 122,00
5/8 26 10 0,02 RE114056-26 133,00
3/4 26 10 0,04 RE114066-26 152,00
1 26 10 0,11 RE114088-26 355,00
1 1/4 26 10 0,20 RE114106-26 540,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 RE114038-107 32,00
1/2 10 0,01 RE114046-107 55,00
1 10 0,10 RE114088-107 244,00
Pris pr.
meter
785
81

81
786 DEL 4 – GRUPPE 81 – Transmisjoner
INNERLEDD RENOLD, DUPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
Vekt
kg
RULLEKJEDE RENOLD, TRIPLEX
BRITISK STANDARD
Andre dimensjoner leveres fra verk.
KJEDELÅS RENOLD, TRIPLEX
BRITISK STANDARD
Anvendelse Skjøting av kjeder.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
1/2 0,02 10 RE114046-4 41,50
1 0,17 10 RE114088-4 186,00
HALVLEDD RENOLD,
DUPLEX
BRITISK STANDARD
Anvendelse Forlengelse av kjeder.
Standard BS228/ISO606/
DIN8187.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
YTTERLEDD RENOLD, TRIPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
1/2 30 10 0,04 RE114046-30 255,00
5/8 30 10 0,06 RE114056-30 340,00
3/4 30 10 0,05 RE114066-30 425,00
1 12 10 0,14 RE114088-12 845,00
1 1/4 12 10 0,24 RE114106-12 1.610,00
Anvendelse Kraftoverføring.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk. 15 000 timers garanti ved
riktig dimensjonering og vedlikehold.
Merknader 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ISO
NR.
Del
tomme
A
Del
mm
A
Innv.
bred.
B
Rulldia.
C
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
Bolt
dia.
G
Bolt
leng.
H3
Byg.bre
sjøled
J
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr. m
kg
Varenr.
3/8 06B-3 0,375 9,525 5,72 6,35 8,26 1,30 1,04 3,28 34,0 3,3 27500 7,62 1,10 RE116038 1.560,00
1/2 08B-3 0,5 12,7 7,75 8,51 11,81 1,55 1,55 4,45 44,9 3,9 56000 7,62 2,06 RE116046 1.990,00
5/8 10B-3 0,625 15,875 9,65 10,16 14,70 1,55 1,55 5,08 52,8 4,1 66700 7,62 2,54 RE116056 2.330,00
3/4 12B-3 0,75 19,05 11,68 12,07 15,93 1,80 1,80 5,72 61,7 4,6 92000 3,05 3,60 RE116066 2.760,00
1 16B-3 1 25,4 17,02 15,88 20,57 4,12 3,10 8,28 99,9 5,4 191250 3,05 8,15 RE116088 5.100,00
1 1/4 20B-3 1,25 31,75 19,56 19,05 26,04 4,62 3,61 10,19 116,1 6,1 294200 3,05 11,65 RE116106 6.900,00
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
Varenr. Pris pr. stk
3/8 26 10 0,01 RE116038-26 136,00
1/2 26 10 0,01 RE116046-26 171,00
5/8 26 10 0,04 RE116056-26 199,00
3/4 26 10 0,06 RE116066-26 226,00
1 26 10 0,17 RE116088-26 530,00
1 1/4 26 10 0,30 RE116106-26 790,00
786
Dim.
tomme
Pakning
Vekt
kg
Varenr.
1/2 10 0,02 RE116046-107
5/8 10 0,03 RE116056-107
1 10 0,17 RE116088-107
Pris pr.
meter

DEL 4 – GRUPPE 81 – Transmisjoner 787
INNERLEDD
RENOLD, TRIPLEX
BRITISK STANDARD
Anvendelse Reparasjon og
forlengelse av
kjeder.
Standard BS228/ISO606/
DIN8187.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Pakning
Vekt
kg
HALVLEDD RENOLD,
TRIPLEX
BRITISK STANDARD
Anvendelse Forlengelse av
kjeder.
Standard BS228/ISO606/
DIN8187
Materiale Karbonstål,
spesialherdet.
RULLEKJEDE RENOLD, ANSI SIMPLEX
AMERIKANSK STANDARD
Andre dimensjoner leveres fra verk.
KJEDELÅS RENOLD,
ANSI SIMPLEX
AMERIKANSK STANDARD
Anvendelse Skjøting av kjeder.
Standard ISO606A/ANSI
B29.1.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
1/2 10 0,03 RE116046-4 69,00
5/8 10 0,05 RE116056-4 100,00
1 10 0,25 RE116088-4 315,00
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
YTTERLEDD RENOLD, ANSI
SIMPLEX
AMERIKANSK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard ISO606A/ANSI B29.1.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
1/2 30 10 0,06 RE116046-30 410,00
5/8 30 10 0,15 RE116056-30 500,00
Anvendelse Kraftoverføring.
Standard ISO606A/ANSI B29.1
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk. 15 000 timers garanti ved
riktig dimensjonering og vedlikehold.
Merknader 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ANSI
NR.
Del
tomme
A
Del
mm
A
Innv.
bred.
B
Rulldia.
C
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
1 12 10 0,21 RE116088-12 1.270,00
Bolt
dia.
G
Boltleng.
H1
Byg.
bre
sjøled
J
Min.
bruddstyrke
N
St.l.
meter
Vekt
pr.
m
kg
Varenr.
1/4 25 0,25 6,35 3,1 3,3 6,27 0,76 0,76 2,3 8,6 0,8 4000 3,05 0,13 RE129023 500,00
3/8 35 0,375 9,525 4,68 5,08 9,30 1,30 1,30 3,59 15,5 3,3 10000 3,05 0,33 RE129033 465,00
1/2 40 0,5 12,7 7,85 7,92 12,07 1,55 1,55 3,98 17,8 3,9 16900 3,05 0,63 RE119043 620,00
5/8 50 0,625 15,875 9,40 10,16 15,35 2,03 2,03 5,07 21,8 4,1 27800 3,05 1,05 RE119053 650,00
3/4 60 0,75 19,05 12,58 11,91 18,34 2,39 2,39 5,96 26,9 4,6 37800 3,05 1,55 RE119063 985,00
1 80 1 25,4 15,75 15,88 24,39 3,25 3,25 7,93 33,5 5,4 64500 3,05 2,80 RE119083 1.390,00
1 1/4 100 1,25 31,75 18,9 19,05 30,48 4,06 4,06 9,54 41,1 6,1 104500 3,05 4,20 RE119103 2.080,00
1 1/2 120 1,50 38,1 25,23 22,23 36,55 4,8 4,8 11,11 50,8 6,6 142000 3,05 5,70 RE119123 3.100,00
1 3/4 140 1,75 44,45 25,23 25,4 42,67 5,61 5,61 12,71 54,9 7,4 191000 3,05 7,80 RE119143 3.800,00
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
Varenr. Pris pr. stk
1/4 26 10 0,01 RE129023-26 37,00
3/8 26 10 0,01 RE129033-26 58,00
1/2 26 10 0,01 RE119043-26 49,50
5/8 26 10 0,01 RE119053-26 44,00
3/4 26 10 0,02 RE119063-26 67,00
1 58 10 0,06 RE119083-58 152,00
1 1/4 11 10 0,09 RE119103-11 229,00
1 1/2 11 10 0,12 RE119123-11 460,00
1 3/4 11 10 0,14 RE119143-11 485,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 RE129033-107 23,00
1/2 10 0,01 RE119043-107 26,00
5/8 10 0,01 RE119053-107 37,00
3/4 10 0,02 RE119063-107 56,00
Pris pr.
meter
787
81

81
788 DEL 4 – GRUPPE 81 – Transmisjoner
INNERLEDD RENOLD, ANSI
SIMPLEX
AMERIKANSK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard ISO606A/ANSI B29.1
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Pakning
Vekt
kg
HALVLEDD RENOLD,
ANSI SIMPLEX
RULLEKJEDE RENOLD, ANSI DUPLEX
AMERIKANSK STANDARD
KJEDELÅS RENOLD,
ANSI DUPLEX
AMERIKANSK STANDARD
Anvendelse Skjøting av kjeder.
Standard ISO606A/ANSI B29.1.
Materiale Karbonstål,
spesialherdet.
Varenr. Pris pr. stk
3/8 10 0,01 RE129033-4 26,00
1/2 10 0,01 RE119043-4 29,50
5/8 10 0,02 RE119053-4 44,50
3/4 10 0,04 RE119063-4 61,00
AMERIKANSK STANDARD
Anvendelse Forlengelse av
kjeder.
Standard ISO606A/ANSI B29.1
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
YTTERLEDD RENOLD, ANSI
DUPLEX
AMERIKANSK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard ISO606A/ANSI B29.1
Materiale Karbonstål, spesialherdet.
INNERLEDD RENOLD, ANSI
DUPLEX
AMERIKANSK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard ISO606A/ANSI B29.1
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
1/4 30 10 0,01 RE129023-30 89,00
3/8 30 10 0,01 RE129033-30 98,00
1/2 30 10 0,04 RE119043-30 115,00
5/8 30 10 0,04 RE119053-30 149,00
3/4 30 10 0,06 RE119063-30 187,00
1 12 10 0,07 RE119083-12 375,00
1 1/4 12 10 0,08 RE119103-12 700,00
1 1/2 12 10 0,10 RE119123-12 975,00
1 3/4 12 10 0,12 RE119143-12 960,00
Anvendelse Kraftoverføring.
Standard ISO606A/ANSI B29.1
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk. 15 000 timers garanti ved
riktig dimensjonering og vedlikehold.
Anmerkning 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ANSI
NR.
Del
tomme
A
Del
mm
A
Innv.
bred.
B
Rulldia.
C
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
Bolt
dia.
G
Boltleng.
H2
Byg.bre
sjøled
J
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr.
m
kg
Varenr.
1/2 40-2 0,5 12,7 7,85 7,92 11,15 1,55 1,55 3,98 32,20 3,9 33800 3,05 1,20 RE115043 1.240,00
5/8 50-2 0,625 15,875 9,40 10,16 14,55 2,03 2,03 5,07 39,90 4,1 55600 3,05 2,10 RE115053 1.570,00
3/4 60-2 0,75 19,05 12,58 11,91 17,45 2,39 2,39 5,96 49,80 4,6 75600 3,05 3,05 RE115063 1.870,00
1 80-2 1 25,4 15,75 15,88 24,05 3,25 3,25 7,93 62,70 5,4 129000 3,05 5,50 RE115083 2.890,00
1 1/4 100-2 1,25 31,75 18,9 19,05 29,97 4,06 4,06 9,54 77,0 6,1 209000 3,05 8,40 RE115103 4.450,00
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
Varenr. Pris pr. stk
1/2 26 10 0,01 RE115043-26 95,00
5/8 26 10 0,03 RE115053-26 101,00
3/4 26 10 0,05 RE115063-26 117,00
1 58 10 0,11 RE115083-58 315,00
1 1/4 11 10 0,12 RE115103-11 375,00
788
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 RE125033-107 31,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
1/2 10 0,02 RE115043-4 41,50
Pris pr.
meter

DEL 4 – GRUPPE 81 – Transmisjoner 789
HALVLEDD RENOLD, ANSI DUPLEX
AMERIKANSK STANDARD
Anvendelse Forlengelse av kjeder.
Standard ISO606A/ANSI B29.1
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
RULLEKJEDE RENOLD, ANSI TRIPLEX
AMERIKANSK STANDARD
Andre dimensjoner leveres fra verk.
KJEDELÅS RENOLD, ANSI TRIPLEX
AMERIKANSK STANDARD
Pakning
Vekt
kg
Varenr. Pris pr. stk
1/2 30 10 0,04 RE115043-30 197,00
3/4 30 10 0,13 RE115063-30 325,00
Anvendelse Kraftoverføring.
Standard ISO606A/ANSI B29.1.
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk. 15 000 timers garanti ved
riktig dimensjonering og vedlikehold.
Merknader 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ANSI
NR.
Del
tomme
A
Del
mm
A
Innv.
bred.
B
Rulldia.
C
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
Bolt
dia.
G
Boltleng.
H3
Byg.bre
sjøled
J
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr.
m
kg
Varenr.
3/8 35-3 0,375 9,525 4,68 5,08 8,66 1,30 1,30 3,59 34,03 3,3 30000 3,05 0,98 RE127033 1.520,00
1/2 40-3 0,5 12,7 7,85 7,92 11,15 1,55 1,55 3,98 46,17 3,9 50700 3,05 1,85 RE117043 1.860,00
Anvendelse Skjøting av kjeder.
Standard ISO606A/ANSI B29.1.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
Pakning
Vekt
kg
Pris pr.
stk
Varenr. Pris pr. stk
3/8 26 10 0,01 RE127033-26 130,00
1/2 26 10 0,02 RE117043-26 163,00
5/8 26 10 0,04 RE117053-26 191,00
3/4 26 10 0,07 RE117063-26 216,00
1 58 10 0,17 RE117083-58 500,00
789
81

81
790 DEL 4 – GRUPPE 81 – Transmisjoner
RULLEKJEDE RENOLD, SIMPLEX RUSTFRIE
BRITISK STANDARD
Anvendelse Kraftoverføring.
Standard BS228/ISO606.
Materiale Rustfritt stål AISI 304.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk. 15 000 timers garanti ved
riktig dimensjonering og vedlikehold.
Merknader 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ISO
NR.
Del
tomme
A
Del
mm
A
Andre dimensjoner leveres fra verk.
Innv.
bred.
B
KJEDELÅS RENOLD, SIMPLEX
RUSTFRIE
BRITISK STANDARD
Anvendelse Skjøting av kjeder.
Standard BS228/ISO606.
Materiale Rustfritt stål AISI 304.
Rulldia.
C
YTTERLEDD RENOLD, SIMPLEX
RUSTFRIE
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard BS228/ISO606.
Materiale Rustfritt stål AISI 304.
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
Bolt
dia.
G
Boltleng.
H1
Byg.bre
sjøled
J
Min.
bruddstyrke
N
INNERLEDD RENOLD, SIMPLEX
RUSTFRIE
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard BS228/ISO606.
Materiale Rustfritt stål AISI 304.
HALVLEDD RENOLD, SIMPLEX
RUSTFRIE
BRITISK STANDARD
Anvendelse Forlengelse av kjeder.
Standard BS228/ISO606.
Materiale Rustfritt stål AISI 304.
St. l.
meter
Vekt
pr.
m
kg
Varenr.
3/8 06B-1 0,37 9,52 5,72 6,35 8,26 1,3 1,04 3,28 13,6 3,3 6850 5 0,39 RE185302 855,00
1/2 08B-1 0,50 12,70 7,75 8,51 11,89 1,5 1,50 4,45 17,5 3,9 11770 5 0,68 RE181707 720,00
5/8 10B-1 0,62 15,87 9,65 10,16 14,70 1,5 1,50 5,08 20,0 4,1 14700 5 0,85 RE180280 890,00
3/4 12B-1 0,75 19,05 11,68 12,07 16,10 1,8 1,80 5,72 23,6 4,6 18640 5 1,16 RE185634 1.180,00
1 16B-1 1,00 25,40 17,02 15,88 21,00 4,0 3,20 8,27 36,7 5,4 43160 5 2,71 RE187900 3.050,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 RE185302-26 67,00
1/2 10 0,01 RE181707-26 66,00
5/8 10 0,01 RE180280-26 71,00
3/4 10 0,02 RE185634-26 86,00
1 10 0,06 RE187900-26 254,00
Dim.
tomme
790
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/4 10 0,02 RE185634-107 70,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/4 10 0,04 RE185634-4 73,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 RE185302-12 100,00
1/2 10 0,01 RE181707-12 109,00
5/8 10 0,01 RE180280-12 139,00
3/4 10 0,02 RE185634-12 177,00
Pris pr.
meter

DEL 4 – GRUPPE 81 – Transmisjoner 791
RULLEKJEDE RENOLD, SYNO SIMPLEX
SMØRE OG VEDLIKEHOLDSFRITT
Anvendelse Kraftoverføring.
Brukere Næringsmiddelindustrien, farmasiindustrien, trykkerier, teknologibransjen og
tekstilindustrien.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Temp. område -10 °C til +70 °C maks.
Egenskaper Opp til dobbel så lang motstand mot slitasjeskader sammenlignet med andre
smørefrie kjeder.
Tilh. prod. Kjedelås Renold.
Merknader Betydelig lavere vedlikeholdskostnader ikke nødvendig med lagerhold og bruk av
dyre smøremidler. Sørger for rene omgivelser langs kjedetrekket.
Dim.
tomme
ISO
NR.
Del
tomme
A
Del
mm
A
KJEDELÅS RENOLD, SYNO SIMPLEX
RULLEKJEDE ARNOLD, SIMPLEX
BRITISK STANDARD
Innv.
bred.
B
Rulldia.
C
Platehøyde
D
P.bred
I. ledd
E
P.bred.
Y.ledd
F
Bolt
dia.
G
Boltleng.
H1
Byg.
bre
sjøled
J
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr.
m
kg
Varenr.
Pris pr.
meter
1/2 08B-1 0,5 12,70 7,75 8,51 11,70 1,80 1,50 3,97 16,90 1,70 17500 7,62 0,70 RE110446 1.130,00
5/8 10B-1 0,625 15,875 9,65 10,16 14,60 2,00 2,00 4,45 20,40 2,50 23000 7,62 1,10 RE110456 1.320,00
3/4 12B-1 0,75 19,05 11,68 12,07 16,70 2,40 2,40 5,08 25,30 2,50 30500 7,62 1,50 RE110466 1.570,00
1 16B-1 1,00 25,40 17,02 15,88 20,20 3,70 3,00 7,00 35,00 4,10 65000 3,05 2,50 RE110488 1.880,00
Anvendelse Skjøting av kjeder.
Brukere Næringsmiddelindustrien, farmasiindustrien, trykkerier, teknologibransjen og tekstilindustrien.
Standard BS228/ISO606/DIN8187.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
Pakning
Vekt
kg
Varenr. Pris pr. stk
1/2 26 10 0,010 RE110446-26 77,00
5/8 26 10 0,010 RE110456-26 90,00
3/4 26 10 0,020 RE110466-26 93,00
1 26 10 0,060 RE110488-26 213,00
Anvendelse Kraftoverføring.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk.
Anmerkning 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ISO
NR.
Del
tomme
Del
mm
P
Innv.
bred
b1
Rulldia.
d1
Bolt
dia.
d2
Platehøyde
g
P.bred.
I. ledd
S1
Boltleng.
L2
P.bred
Y.ledd
sa
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr.
m
kg
Varenr.
Pris pr.
meter
3/8 06B-1 0,375 9,525 5,72 6,35 3,28 8,2 1,25 13,5 1,00 9100 5 0,41 AR2191 149,00
1/2 08B-1 0,15 12,70 7,75 8,51 4,45 11,8 1,50 17,0 1,50 19000 5 0,70 AR1603 151,00
5/8 10B-1 0,625 15,875 9,65 10,16 5,08 14,7 1,50 19,6 1,50 24000 5 0,95 AR1623 170,00
3/4 12B-1 0,75 19,05 11,68 12,07 5,72 16,1 1,76 22,7 1,76 30500 5 1,25 AR1642 194,00
1 16B-1 1,00 25,40 17,02 15,88 8,28 21,0 4,00 36,1 3,00 65000 5 2,70 AR1666 350,00
1 1/4 20B-1 1,25 31,75 19,56 19,05 10,19 26,4 4,40 43,2 3,50 95000 5 3,60 AR1682 575,00
1 1/2 24B-1 1,50 38,10 25,40 25,40 14,63 33,4 5,90 53,4 5,00 160000 5 6,70 AR1702 1.390,00
791
81

81
792 DEL 4 – GRUPPE 81 – Transmisjoner
KJEDELÅS ARNOLD,
SIMPLEX
BRITISK STANDARD
Anvendelse Skjøting av kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål,
spesialherdet.
Dim.
tomme
Ledd
nr.
Pakning
Vekt
kg
YTTERLEDD ARNOLD,
SIMPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
RULLEKJEDE ARNOLD, DUPLEX
BRITISK STANDARD
Andre dimensjoner leveres fra verk.
Varenr. Pris pr. stk
3/8 26 10 0,01 AR2191-26 19,00
1/2 26 10 0,01 AR1603-26 19,50
5/8 26 10 0,01 AR1623-26 23,50
3/4 26 10 0,02 AR1642-26 27,00
1 26 10 0,06 AR1666-26 52,00
1 1/4 26 10 0,10 AR1682-26 81,00
1 1/2 58 10 0,23 AR1702-58 299,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 AR2191-7 8,60
1/2 10 0,01 AR1603-7 9,60
3/4 10 0,02 AR1642-7 16,00
1 10 0,06 AR1666-7 26,00
INNERLEDD ARNOLD, SIMPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Pakning
Vekt
kg
HALVLEDD ARNOLD, SIMPLEX
BRITISK STANDARD
Anvendelse Forlengelse av kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
3/8 10 0,01 AR2191-4 5,90
1/2 10 0,01 AR1603-4 9,60
5/8 10 0,02 AR1623-4 13,00
3/4 10 0,03 AR1642-4 19,00
1 10 0,09 AR1666-4 41,50
1 1/4 10 0,15 AR1682-4 69,00
1 1/2 10 0,34 AR1702-4 120,00
Dim.
tomme
Anvendelse Kraftoverføring.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk.
Merknader 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ISO
NR.
Del
tomme
Del
mm
P
Innv.
bred
b1
Rulldia.
d1
Bolt
dia.
d2
Platehøyde
g
P.bred.
I. ledd
S1
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 AR2191-59A 42,50
1/2 10 0,01 AR1603-59A 48,50
5/8 10 0,01 AR1623-59A 50,00
3/4 10 0,02 AR1642-59A 51,00
1 10 0,07 AR1666-59A 110,00
1 1/4 10 0,12 AR1682-59A 161,00
Boltleng.
L2
P.bred
Y.ledd
sa
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr. m
kg
Varenr.
Pris pr.
meter
3/8 06B-2 0,37 9,52 5,72 6,35 3,28 8,2 1,25 23,8 1,00 17300 5,0 0,78 AR2192 310,00
1/2 08B-2 0,50 12,70 7,75 8,51 4,45 11,8 1,50 31,0 1,50 32000 5,0 1,35 AR1603-2 330,00
5/8 10B-2 0,62 15,87 9,65 10,16 5,08 14,7 1,50 36,2 1,50 46800 5,0 1,85 AR1623-2 405,00
3/4 12B-2 0,75 19,05 11,68 12,07 5,72 16,1 1,76 42,2 1,76 59000 5,0 2,50 AR1642-2 675,00
1 16B-2 1,00 25,40 17,02 15,88 8,28 21,0 4,00 68,0 3,00 110000 5,0 5,40 AR1666-2 915,00
1 1/2 24B-2 1,50 38,10 25,40 25,40 14,63 33,4 5,90 101,0 5,00 280000 2,5 13,50 AR1702-2 2.790,00
792

DEL 4 – GRUPPE 81 – Transmisjoner 793
KJEDELÅS ARNOLD, DUPLEX
BRITISK STANDARD
Anvendelse Skjøting av kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
Pakning Vekt
kg
YTTERLEDD ARNOLD, DUPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
RULLEKJEDE ARNOLD, TRIPLEX
BRITISK STANDARD
Varenr. Pris pr. stk
3/8 26 10 0,01 AR2192-26 22,50
1/2 26 10 0,01 AR1603-2-26 27,00
5/8 26 10 0,02 AR1623-2-26 33,50
3/4 26 10 0,04 AR1642-2-26 46,50
1 26 10 0,12 AR1666-2-26 75,00
1 1/2 58 10 0,28 AR1702-2-58 495,00
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
1/2 10 0,01 AR1603-2-7 21,50
3/4 10 0,04 AR1642-2-7 30,00
INNERLEDD ARNOLD, DUPLEX
BRITISK STANDARD
Anvendelse Reparasjon og forlengelse av
kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Pakning
Vekt
kg
HALVLEDD ARNOLD, DUPLEX
BRITISK STANDARD
Anvendelse Forlengelse av kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Varenr. Pris pr. stk
3/8 10 0,01 AR2192-4 11,00
1/2 10 0,02 AR1603-2-4 18,50
5/8 10 0,03 AR1623-2-4 22,50
3/4 10 0,06 AR1642-2-4 19,00
1 10 0,17 AR1666-2-4 72,00
1 1/4 10 0,30 AR1682-2-4 110,00
1 1/2 10 0,40 AR1702-2-4 201,00
Dim.
tomme
Anvendelse Kraftoverføring.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Temp. område -40 °C til +300 °C.
Egenskaper Høy bruddbelastning. Forstrukket og smurt fra fabrikk.
Anmerkning 1 stk. kjedelås medfølger hver standard pakning av kjede.
Dim.
tomme
ISO
NR.
Del
tomme
Del
mm
P
Innv.
bred.
b1
Rulldia.
d1
Bolt
dia.
d2
Platehøyde
g
P.bred
I.ledd
S1
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 AR2192-59A 97,00
1/2 10 0,02 AR1603-2-59A 88,00
5/8 10 0,03 AR1623-2-59A 95,00
3/4 10 0,05 AR1642-2-59A 96,00
1 10 0,14 AR1666-2-59A 249,00
1 1/2 10 0,35 AR1702-2-59A 495,00
Boltleng.
L3
P.bred
Y.ledd
sa
Min.
bruddstyrke
N
St. l.
meter
Vekt
pr.
m
kg
Varenr.
Pris pr.
meter
1/2 08B-3 0,50 12,70 7,75 8,51 4,45 11,8 1,50 44,9 1,5 47500 5 2,00 AR1603-3 755,00
5/8 10B-3 0,625 15,875 9,65 10,16 5,08 14,7 1,50 52,8 1,5 70200 5 2,80 AR1623-3 815,00
1 16B-3 1,00 25,40 17,02 15,88 8,28 21,0 4,00 99,9 3,0 165000 2,5 8,00 AR1666-3 1.810,00
793
81

81
794 DEL 4 – GRUPPE 81 – Transmisjoner
KJEDELÅS ARNOLD, TRIPLEX
BRITISK STANDARD
Anvendelse Skjøting av kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Ledd
nr.
INNERLEDD ARNOLD, TRIPLEX
BRITISK STANDARD
HALVLEDD ARNOLD, TRIPLEX
BRITISK STANDARD
Pakning
Vekt
kg
Varenr. Pris pr. stk
1/2 26 10 0,02 AR1603-3-26 39,50
5/8 26 10 0,04 AR1623-3-26 48,50
3/4 26 10 0,06 AR1642-3-26 70,00
1 26 10 0,17 AR1666-3-26 138,00
Anvendelse Reparasjon og forlengelse av kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
3/8 10 0,01 AR2193-4 18,00
1/2 10 0,03 AR1603-3-4 27,00
5/8 10 0,05 AR1623-3-4 33,00
3/4 10 0,08 AR1642-3-4 19,00
1 10 0,25 AR1666-3-4 104,00
1 1/4 10 0,44 AR1682-3-4 161,00
1 1/2 10 0,65 AR1702-3-4 299,00
Anvendelse Forlengelse av kjeder.
Standard DIN8187/ISO606.
Materiale Karbonstål, spesialherdet.
794
Dim.
tomme
Pakning
Vekt
kg
Varenr. Pris pr. stk
5/8 10 0,04 AR1623-3-59A 143,00
1 10 0,21 AR1666-3-59A 315,00

DEL 4 – GRUPPE 81 – Transmisjoner 795
ROLL RING ® KJEDESTRAMMER
Anvendelse Bagasjehåndtering, næringsmiddelindustri
papirfabrikker, trykkerier, transportsystemer, treforedling og anleggsmaskiner.
Materiale Syntetisk materiale med høy ytelsesevne.
Temp. område -20 °C til +70 °C.
Egenskaper - Frittstående, ingen kostbare festeanordninger, enkel og lite tidkrevende å montere.
- Klar til bruk, uten bruk av håndverktøy eller måleapparater.
- Har full effekt både i vertikale og diagonale drifter.
- Vedlikeholdsfri og selvsmørende, kan brukes i støvete og skitne omgivelser.
- Roll-ring er både en kjedestrammer og demper, som reduserer støynivået på driften.
Anvendes på
Renhold kjedenr.
KJEDETVINGE
FOR SIMPLEX,
DUPLEX OG
TRIPLEX
Dim.
tomme
Antall
tenner
Maks kjede
hastighet
Maks statisk
ekspansiv styrke
Maks utv.
diam.
KJEDESTRAMMER FOR
SIMPLEX, DUPLEX OG
TRIPLEX
KJEDESPRAY
Vekt gr Varenr. Pris pr. stk
110038 3/8 30 5,2 m/s 15,2 N 86,0 mm 200 RE10603001 415,00
110046 1/2 26 7,5 m/s 15,7 N 100,0 mm 200 RE10802601 385,00
110046 1/2 30 8,6 m/s 22,0 N 115,0 mm 200 RE10803001 445,00
110056 5/8 26 4,2 m/s 28,2 N 127,5 mm 40 RE11002601 475,00
110056 5/8 30 4,8 m/s 42,0 N 139,0 mm 40 RE11003001 545,00
110066 3/4 26 5,4 m/s 39,2 N 147,0 mm 70 RE11202601 565,00
110066 3/4 30 6,2 m/s 65,0 N 170,0 mm 70 RE11203001 650,00
110088 1 26 5,7 m/s 95,7 N 207,0 mm 200 RE11602601 690,00
110088 1 30 6,2 m/s 150,0 N 227,0 mm 200 RE11603001 885,00
Anvendelse Deling av
kjeder fra 3/8" til 1 1/4".
Beskrivelse Kjedetvinge som deler kjedet ved å skru lagerbolten
ut av kjedet.
Produktbeskrivelse
Vekt
kg
Varenr. Pris pr. stk
Kjedetvinge 3/8" til 5/8" kjede 0,4 RE10101 1.820,00
Kjedetvinge 3/4" til 1 1/4" kjede 0,5 RE10102 2.320,00
Anvendelse Stramming av kjeder fra
3/8" til 2 1/2".
Beskrivelse Kjedestrammer som
letter arbeidet ved montering av kjedelåser.
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Kjedestrammer 3/8" til 3/4" 2 AR9000103 780,00
Kjedestrammer 1" til 2 1/2" 1 AR9000104 1.270,00
Anvendelse For bruk på åpen kjededrift.
Beskrivelse Rask inntrenging i kjedet. Dryppfri.
Lenger levetid for kjedet.
Produktbeskrivelse Innhold Vekt gr Varenr. Pris pr. stk
Kjedespray 400 ml 500 RE611124 395,00
795
81

81
796 DEL 4 – GRUPPE 81 – Transmisjoner
KJEDEHJUL RENOLD, SIMPLEX MED
SYLINDRISK BORING
Anvendelse Til bruk i kjededrift.
Standard BS228/ISO606/DIN8187.
Materiale Stål/støpejern.
Merknader Vi foretar oppdreiing samt tilvirkning av kilespor på eget verksted.
Pris etter avtale.
Dim.
tomme
796
Antall
tenner
PCD
A
Dia.
C
Boring
min/maks
D
BOSS
dia.
E
Sent.
bred
F
Vekt Varenr. Pris pr. stk
3/8 11 33,8 37,5 8-14 22 25 0,08 RE212002 28,00
3/8 13 39,8 43,5 10-16 28 25 0,14 RE212004 29,50
3/8 15 45,81 49,5 10-22 34 25 0,20 RE212006 33,00
3/8 17 51,83 55,5 10-25 40 28 0,29 RE212009 98,00
3/8 19 57,87 61,6 10-28 45 28 0,37 RE212011 110,00
3/8 21 63,91 67,6 12-32 48 28 0,43 RE212013 58,00
3/8 23 69.95 73,7 12-38 52 28 0,51 RE212015 133,00
3/8 25 76,0 79,7 12-38 57 28 0,57 RE212017 148,00
3/8 38 115,3 119,0 16-42 70 30 1,30 RE212030 265,00
1/2 11 45,07 49,9 10-19 29 25 0,17 RE212452 41,00
1/2 13 53,07 57,9 10-25 37 28 0,28 RE212455 47,50
1/2 15 61,09 65,9 10-32 45 28 0,41 RE212457 59,00
1/2 17 69,11 74,0 12-35 52 28 0,53 RE212459 71,00
1/2 19 77,16 82,0 12-40 60 28 0,70 RE212461 149,00
1/2 21 85,22 90,1 14-45 70 28 0,88 RE212463 110,00
1/2 23 93,27 98,1 14-45 70 28 0,98 RE212465 186,00
1/2 25 101,3 106,2 14-45 70 28 1,05 RE212467 127,00
1/2 38 153,8 158,6 16-60 90 35 2,50 RE212480 246,00
1/2 57 230,5 237,1 19-60 110 32 4,00 RE212499 700,00
5/8 11 56,34 63,2 12-25 37 30 0,34 RE213003 127,00
5/8 13 66,32 73,2 12-30 47 30 0,52 RE213005 143,00
5/8 15 76,36 83,2 12-32 57 30 0,73 RE213007 156,00
5/8 17 86,39 93,3 12-36 60 30 0,94 RE213009 100,00
5/8 19 96,45 103,3 14-42 70 30 1,15 RE213011 122,00
5/8 25 126,7 133,6 16-48 80 30 1,80 RE213017 177,00
5/8 38 192,2 199,1 20-60 100 35 3,70 RE213028 665,00
5/8 57 288,2 296,6 24-50 90 45 5,70 RE213042 1.030,00
3/4 11 67,62 75,8 16-30 46 35 0,64 RE213450 181,00
3/4 13 79,59 87,8 16-38 58 35 0,91 RE213452 102,00
3/4 15 91,63 99,8 16-48 70 35 1,26 RE213454 133,00
3/4 17 103,7 111,9 16-53 80 35 1,65 RE213456 279,00
3/4 19 115,7 123,9 16-53 80 35 1,83 RE213461 186,00
3/4 23 139,9 148,1 20-55 90 40 2,71 RE213465 257,00
3/4 25 152,0 160,2 20-55 90 40 2,90 RE213467 284,00
3/4 38 230,7 238,9 25-60 100 40 4,80 RE213473 970,00
3/4 57 345,8 355,9 28-55 110 52 8,40 RE213499 1.510,00
1 11 90,14 101,7 16-40 61 40 1,74 RE214000 149,00
1 13 106,1 117,7 16-50 78 40 2,65 RE214002 200,00
1 15 122,2 133,7 16-60 92 40 3,60 RE214004 263,00
1 17 138,2 149,8 20-60 100 45 4,67 RE214006 530,00
1 19 154,3 165,9 20-60 100 45 5,15 RE214011 385,00
1 21 170,4 182,0 20-70 110 50 6,62 RE214013 835,00

DEL 4 – GRUPPE 81 – Transmisjoner 797
Dim.
tomme
Antall
tenner
Andre dimensjoner leveres fra verk.
KJEDEHJUL RENOLD, DUPLEX MED
SYLINDRISK BORING
Andre dimensjoner leveres fra verk.
PCD
A
Dia.
C
Boring
min/maks
D
BOSS
dia.
E
Sent.
bred
F
Vekt Varenr. Pris pr. stk
1 23 186,5 198,1 20-70 110 50 7,20 RE214015 955,00
1 25 202,7 214,2 20-70 110 50 7,84 RE214017 600,00
1 38 307,6 319,2 25-75 120 50 9,50 RE214027 2.210,00
1 1/4 17 172,8 190,8 25-85 120 50 7,80 RE214277 1.230,00
1 1/4 19 192,9 210,3 25-85 120 50 9,20 RE214289 1.370,00
Anvendelse Til bruk i kjededrift.
Standard BS228/ISO606/DIN8187.
Materiale Stål/støpejern.
Anmerkning
Merknader Vi foretar oppdreiing samt tilvirkning av kilespor på eget verksted.
Pris etter avtale.
Dim.
tomme
Antall
tenner
PCD
A
Dia.
C
Boring
min/maks.
D
BOSS
dia.
E
Sent.
bred
F
Vekt Varenr. Pris pr. stk
3/8 13 39,80 43,5 10-16 28 30 0,18 RE212155 124,00
3/8 19 57,87 61,6 12-28 46 30 0,45 RE212161 156,00
3/8 21 63,91 67,7 16-35 52 30 0,59 RE212163 170,00
3/8 25 76,00 79,7 16-42 64 30 0,86 RE212167 148,00
1/2 11 45,07 49,9 12-20 32 35 0,27 RE212600 86,00
1/2 13 53,07 57,9 12-25 38 35 0,44 RE212602 163,00
1/2 15 61,09 65,9 12-32 46 35 0,60 RE212606 174,00
1/2 17 69,11 74,0 16-38 54 38 0,80 RE212607 138,00
1/2 19 77,16 82,0 16-42 62 38 1,1 RE212608 167,00
1/2 21 85,22 90,1 16-45 70 40 1,4 RE212609 262,00
1/2 23 93,27 98,1 16-45 70 40 1,7 RE212610 298,00
1/2 25 101,3 106,2 16-48 80 40 2,1 RE212611 340,00
1/2 38 153,80 158,6 20-60 100 40 3,1 RE212631 545,00
1/2 57 230,50 237,1 28-65 110 32 5,9 RE212650 1.120,00
5/8 15 76,36 83,2 16-36 59 40 1,3 RE213187 263,00
3/4 11 67,62 75,8 16-30 47 50 0,8 RE213603 299,00
3/4 15 91,63 99,8 20-48 71 50 2,0 RE213608 405,00
1 11 90,14 101,7 20-44 64 70 2,2 RE214093 765,00
1 15 122,20 133,7 20-60 96 70 4,9 RE214098 1.060,00
1 19 154,30 165,9 25-82 128 70 7,7 RE214101 1.480,00
1 23 186,50 198,1 25-85 130 70 12,2 RE214105 2.410,00
1 38 307,60 319,2 25-90 140 70 17,7 RE214118 5.400,00
1 57 461,10 474,9 38-100 178 89 30,8 RE214133 6.650,00
1 1/4 19 192,90 210,3 30-85 120 80 14,3 RE214379 3.850,00
797
81

81
798 DEL 4 – GRUPPE 81 – Transmisjoner
KJEDEHJUL RENOLD, SIMPLEX FOR TAPER
BOSS
Anvendelse Til bruk i kjededrift.
Standard BS228/ISO606/DIN8187.
Materiale Stål/støpejern.
Dim.
tomme
798
Antall
tenner
PCD
A
Dia.
C
TAPER
BOSS
D
BOSS
dia.
E
Sent.
bred
F
Vekt Varenr. Pris pr. stk
3/8 17 51,83 55,5 TB1008 45 22 0,25 RE212009-9 118,00
3/8 19 57,87 61,6 TB1008 45 22 0,33 RE212011-9 137,00
3/8 21 63,91 67,6 TB1008 46 22 0,54 RE212013-9 145,00
3/8 23 69,95 73,7 TB1210 63 22 0,68 RE212015-9 299,00
3/8 25 76,00 79,7 TB1210 63 22 0,82 RE212017-9 315,00
3/8 38 115,34 119,0 TB1210 70 22 1,30 RE212030-9 291,00
3/8 57 172,94 177,5 TB1210 80 25 2,20 RE212049-9 565,00
1/2 15 61,08 65,9 TB1008 45 22 0,44 RE212457-9 130,00
1/2 17 69,12 74,0 TB1210 630 25 0,59 RE212459-9 151,00
1/2 19 77,16 82,0 TB1210 63 25 0,95 RE212461-9 171,00
1/2 21 85,21 90,1 TB1610 71 25 1,20 RE212463-9 197,00
1/2 23 93,27 98,1 TB1610 76 25 1,30 RE212465-9 228,00
1/2 25 101,23 106,2 TB1610 76 25 1,40 RE212467-9 250,00
1/2 38 153,79 158,6 TB2012 90 32 2,50 RE212480-9 415,00
1/2 57 230,54 237,1 TB2012 110 32 4,00 RE212499-9 805,00
5/8 13 68,00 72,0 TB1008 47 22 0,54 RE213005-9 158,00
5/8 15 76,36 83,2 TB1210 60 25 0,77 RE213007-9 171,00
5/8 17 86,40 93,3 TB1610 71 25 1,30 RE213009-9 208,00
5/8 19 96,45 103,3 TB1610 75 25 1,50 RE213011-9 241,00
5/8 21 106,51 113,4 TB1610 76 25 1,90 RE213013-9 275,00
5/8 23 116,59 123,5 TB1610 76 25 2,00 RE213015-9 296,00
5/8 25 126,66 133,6 TB2012 90 32 2,20 RE213017-9 345,00
5/8 38 151,87 158,8 TB2012 90 32 3,70 RE213028-9 615,00
5/8 57 288,18 296,6 TB2012 110 32 5,70 RE213043-9 1.200,00
3/4 13 79,00 87,0 TB1210 60 25 1,00 RE213452-9 219,00
3/4 15 91,63 99,8 TB1610 71 25 1,40 RE213454-9 242,00
3/4 17 103,67 111,9 TB1610 76 25 1,80 RE213456-9 296,00
3/4 19 115,74 123,9 TB2012 90 32 2,20 RE213461-9 340,00
3/4 21 127,82 136,0 TB2517 102 44 2,50 RE213463-9 415,00
3/4 23 139,90 148,1 TB2517 108 44 2,70 RE213465-9 475,00
3/4 25 152,00 160,2 TB2517 108 44 4,80 RE213467-9 505,00
3/4 38 230,69 238,9 TB2517 108 44 4,80 RE213480-9 860,00
3/4 57 345,81 355,9 TB2517 125 45 8,40 RE213503-9 1.720,00
1 13 105,00 116,0 TB1615 73 38 2,20 RE214002-9 395,00
1 15 122,17 133,7 TB1615 76 38 3,00 RE214004-9 460,00
1 17 138,23 149,8 TB2012 90 32 4,50 RE214006-9 560,00
1 19 154,32 165,9 TB2517 108 44 5,00 RE214011-9 690,00
1 21 170,42 182,0 TB2517 110 44 5,80 RE214013-9 820,00
1 23 186,54 198,1 TB2517 110 44 6,40 RE214015-9 940,00
1 25 202,66 214,2 TB2517 110 44 7,00 RE214017-9 1.080,00
1 38 307,58 319,2 TB3020 155 51 9,50 RE214028-9 3.600,00
1 57 461,08 474,9 TB3020 155 51 18,60 RE214043-9 6.150,00

DEL 4 – GRUPPE 81 – Transmisjoner 799
KJEDEHJUL RENOLD, DUPLEX FOR TAPER
BOSS
Anvendelse Til bruk i kjededrift.
Standard BS228/ISO606/DIN8187.
Materiale Stål/støpejern.
Dim.
tomme
Antall
tenner
PCD
A
Dia.
C
TAPER
BOSS
D
BOSS
dia.
E
Sent.
bred
F
Vekt Varenr. Pris pr. stk
3/8 17 51,83 55,5 TB1008 41 22 0,35 RE212159-9 295,00
3/8 21 63,91 67,6 TB1008 49 22 0,59 RE212163-9 360,00
3/8 25 76,00 79,7 TB1210 64 25 0,86 RE212167-9 410,00
3/8 38 115,34 119,0 TB1610 80 25 1,90 RE212180-9 565,00
1/2 15 61,08 65,9 TB1008 48 22 0,60 RE212606-9 215,00
1/2 17 69,12 74,0 TB1210 56 25 0,80 RE212607-9 241,00
1/2 19 77,16 82,0 TB1210 64 25 1,10 RE212608-9 278,00
1/2 21 85,21 90,1 TB1610 71 25 1,40 RE212609-9 505,00
1/2 23 93,27 98,1 TB1610 71 25 1,70 RE212610-9 565,00
1/2 25 101,23 106,2 TB2012 87 32 2,10 RE212611-9 665,00
3/4 15 91,63 99,8 TB1615 72 38 2,00 RE213608-9 425,00
3/4 19 115,74 123,9 TB2012 90 32 3,20 RE213619-9 760,00
3/4 21 127,82 136,0 TB2517 108 44 4,40 RE213621-9 740,00
3/4 23 139,90 148,1 TB2517 108 44 5,00 RE213623-9 1.090,00
3/4 25 152,00 162,2 TB2517 108 44 5,70 RE213625-9 915,00
3/4 38 230,69 238,9 TB3020 140 51 7,50 RE213634-9 2.250,00
3/4 57 345,81 355,9 TB3020 155 51 12,00 RE213653-9 3.700,00
1 15 122,17 133,7 TB2012 90 32 4,90 RE214098-9 1.040,00
1 17 138,23 149,8 TB2517 108 47,7 6,50 RE214100-9 1.270,00
1 19 154,32 165,9 TB2517 108 47,7 7,70 RE214101-9 1.580,00
1 21 170,42 182,0 TB3020 140 51 9,60 RE214103-9 1.820,00
1 25 202,66 214,2 TB3020 140 51 13,80 RE214107-9 2.360,00
1 38 307,58 319,2 TB3030 159 76 17,70 RE214118-9 4.350,00
1 57 461,08 474,9 TB3535 178 89 30,80 RE214133-9 5.750,00
799
81

81
800 DEL 4 – GRUPPE 81 – Transmisjoner
INNSTIKK:http://tess.webon.net/tess2/frontend/mediabank2/7839/Gr_81_Oppbygging_av_nummersystem___tilleggsbetegnels
800

DEL 4 – GRUPPE 81 – Transmisjoner 801
INNSTIKK:http://tess.webon.net/tess2/frontend/mediabank2/7839/Gr_81_Oppbygging_av_nummersystem___tilleggsbetegne
Konisk rullelager for pinjong-lagringer, standardutførelse
Konisk rullelager for pinjong-lagringer, spesialutførelse
Lager fremstilt av rustfritt stål.
801
81

81
802 DEL 4 – GRUPPE 81 – Transmisjoner
INNSTIKK:http://tess.webon.net/tess2/frontend/mediabank2/7839/Gr_81_Oppbygging_av_nummersystem___tilleggsbetegnels
802
RS1/RSH
-2RS1/RSH

DEL 4 – GRUPPE 81 – Transmisjoner 803
SPORKULELAGER, ENRADET, SKF
Anvendelse Sporkulelager har et bredt anvendelsesområde. Lageret kan arbeide ved veldig
store turtall og krever lite tilsyn og vedlikehold. Dette sammen med lav pris gjør
kulelageret til det mest anvendte av alle lager.
Standard ISO 15-1981.
Materiale Kulelagerstål, holdere av stål, messing anvendes på de største typene.
Betegnelse d-D-B i mm.
Merknader Varenummer som ender på 2Z= ståltetning på begge sider av lager.
Varenummer som ender på 2RS1= Gummitetning på begge sider av lager. C3 og
C4 glapp benyttes når det er mer enn 15 °C differanse mellom ytrering og innvendig på lageret. Benyttes også
på elektriske motorer med høyt turtall.
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
16002 15 32 8 KL16002 131,00
16002-2Z 15 32 8 KL16002-2Z 142,00
16003 17 35 8 KL16003 128,00
16003-2Z 17 35 8 KL16003-2Z 143,00
16004 20 42 8 KL16004 141,00
16005 25 47 8 KL16005 156,00
16006 30 55 9 KL16006 183,00
16007 35 62 9 KL16007 210,00
16008 40 68 9 KL16008 245,00
16009 45 75 10 KL16009 320,00
16010 50 80 10 KL16010 360,00
16012 60 95 11 KL16012 560,00
16015 75 115 13 KL16015 885,00
16016 80 125 14 KL16016 1.040,00
16018 90 140 16 KL16018 1.300,00
16024 120 180 19 KL16024 2.620,00
16101 12 30 8 KL16101 138,00
6000 10 26 8 KL6000 59,00
6000-2RS1 10 26 8 KL6000-2RS1 77,00
6000-2Z 10 26 8 KL6000-2Z 68,00
6000-2ZC3 10 26 8 KL6000-2ZC3 68,00
6000-RS1 10 26 8 KL6000-RS1 62,00
6000-Z 10 26 8 KL6000Z 83,00
6000-ZTN9 10 26 8 KL6000ZTN9 92,00
6000-2RS1/C3 10 26 8 KL100114 77,00
6001 12 28 8 KL6001 63,00
6001-2RS1 12 28 8 KL6001-2RS1 83,00
6001-2Z 12 28 8 KL6001-2Z 73,00
6001-2ZC3 12 28 8 KL6001-2ZC3 73,00
6001-2RS1/C3 12 28 8 KL100115 83,00
6002 15 32 9 KL6002 69,00
6002-2RS1 15 32 9 KL6002-2RS1 90,00
6002-2Z 15 32 9 KL6002-2Z 80,00
6002-2ZC3 15 32 9 KL6002-2ZC3 96,00
6002-2RS1/C3 15 32 9 KL100246 90,00
6003 17 35 10 KL6003 73,00
6003-2RS1 17 35 10 KL6003-2RS1 95,00
6003-2Z 17 35 10 KL6003-2Z 84,00
6003-2ZC3 17 35 10 KL6003-2ZC3 101,00
6004-2ZNR 20 42 12 KL6004 81,00
6004-2RS1 20 42 12 KL6004-2RS1 105,00
6004-2Z 20 42 12 KL6004-2Z 93,00
803
81

81
804 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
6004-2ZC3 20 42 12 KL6004-2ZC3 93,00
6004-2CNR 20 42 12 KL6004-2ZNR 206,00
6004-2RS1/C3 20 42 12 KL100119 105,00
6005 25 47 12 KL6005 93,00
6005-2RS1 25 47 12 KL6005-2RS1 121,00
6005-2Z 25 47 12 KL6005-2Z 107,00
6005-2ZC3 25 47 12 KL6005-2ZC3 129,00
6005NR 25 47 12 KL6005NR 170,00
6005-ZC3 25 47 12 KL6005-ZC3 131,00
6005-2RS1/C3 25 47 12 KL100120 121,00
6006 30 55 13 KL6006 114,00
6006-2RS1 30 55 13 KL6006-2RS1 148,00
6006-2Z 30 55 13 KL6006-2Z 131,00
6006-2RS1/C3 30 55 13 KL100121 148,00
6007 35 62 14 KL6007 141,00
6007-2RS1 35 62 14 KL6007-2RS1 183,00
6007-2Z 35 62 14 KL6007-2Z 162,00
6007-2ZC3 35 62 14 KL6007-2ZC3 195,00
6007-2RS1/C3 35 62 14 KL100247 183,00
6008 40 68 15 KL6008 177,00
6008-2RS1 40 68 15 KL6008-2RS1 230,00
6008-2Z 40 68 15 KL6008-2Z 203,00
6008-2ZC3 40 68 15 KL6008-2ZC3 245,00
6009-2RS1 45 75 16 KL6009-2RS1 298,00
6009-2Z 45 75 16 KL6009-2Z 264,00
6009-2ZC3 45 75 16 KL6009-2ZC3 320,00
6009-2RS1/C3 45 75 16 KL100249 298,00
6010 50 80 16 KL6010 266,00
6010-2RS1 50 80 16 KL6010-2RS1 345,00
6010-2Z 50 80 16 KL6010-2Z 310,00
6010-2RS1/C3 50 80 16 KL100123 345,00
6011 55 90 19 KL6011 340,00
6011-2RS1 55 90 19 KL6011-2RS1 445,00
6011-2Z 55 90 19 KL6011-2Z 390,00
6011-2ZC3 55 90 19 KL6011-2ZC3 470,00
6012 60 95 18 KL6012 390,00
6012-2RS1 60 95 18 KL6012-2RS1 505,00
6012-2Z 60 95 18 KL6012-2Z 450,00
6012-2ZC3 60 95 18 KL6012-2ZC3 540,00
6013 65 100 18 KL6013 580,00
6013-2RS1 65 100 18 KL6013-2RS1 625,00
6013-2Z 65 100 18 KL6013-2Z 665,00
6013-2RS1/C3 65 100 18 KL100252 755,00
6014 70 110 20 KL6014 735,00
6014-2RS1 70 110 20 KL6014-2RS1 795,00
6014-2Z 70 110 20 KL6014-2Z 845,00
6014-2ZC3 70 110 20 KL6014-2ZC3 810,00
6015 75 115 20 KL6015 845,00
6015-2RS1 75 115 20 KL6015-2RS1 910,00
6015-2Z 75 115 20 KL6015-2Z 970,00
6016 80 125 22 KL6016 1.030,00
804

DEL 4 – GRUPPE 81 – Transmisjoner 805
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
6016-2RS1 80 125 22 KL6016-2RS1 1.110,00
6016-2Z 80 125 22 KL6016-2Z 1.180,00
6017 85 130 22 KL6017 1.150,00
6017-2RS1 85 130 22 KL6017-2RS1 1.490,00
6018 90 140 24 KL6018 1.370,00
6018-2RS1 90 140 24 KL6018-2RS1 1.780,00
6018-2Z 90 140 24 KL6018-2Z 1.570,00
6020 100 150 24 KL6020 1.740,00
6020-2RS1 100 150 24 KL6020-2RS1 1.880,00
6021 105 160 26 KL6021 2.130,00
6021/C3 105 160 26 KL6021C3 2.030,00
6022 110 170 28 KL6022 2.550,00
6022-2RS1 110 170 28 KL6022-2RS1 3.450,00
6022-2Z 110 170 28 KL6022-2Z 2.890,00
6024 120 180 28 KL6024 2.530,00
6024-2RS1 120 180 28 KL6024-2RS1 3.300,00
6028 140 210 33 KL6028 4.550,00
6030 150 225 35 KL6030 5.600,00
607 7 19 6 KL607 66,00
607-2RS1 7 19 6 KL607-2RS1 71,00
607-2Z 7 19 6 KL607-2Z 63,00
607-2ZC3 7 19 6 KL607-2ZC3 63,00
607-Z 7 19 6 KL607Z 77,00
608 8 22 7 KL608 54,00
608-2RS1 8 22 7 KL608-2RS1 70,00
608-2Z 8 22 7 KL608-2Z 62,00
608-2ZC3 8 22 7 KL608-2ZC3 62,00
608-Z 8 22 7 KL608Z 76,00
608-2RS1/C3 8 22 7 KL100124 70,00
609 9 24 7 KL609 68,00
609-2RS1 9 24 7 KL609-2RS1 73,00
609-2Z 9 24 7 KL609-2Z 65,00
61800 10 19 5 KL61800 178,00
61800-2RS1 10 19 5 KL61800-2RS1 204,00
61800-2Z 10 19 5 KL61800-2Z 204,00
61801-2RS1 12 21 5 KL61801-2RS1 200,00
61802 15 24 5 KL61802 172,00
61802-2RS1 15 24 5 KL61802-2RS1 206,00
61803-2RS1 17 26 5 KL61803-2RS1 234,00
61804 20 32 7 KL61804 212,00
61804-2RS1 20 32 7 KL61804-2RS1 267,00
61805 25 37 7 KL61805 245,00
61805-2RS1 25 37 7 KL61805-2RS1 305,00
61806-2RS1 30 42 7 KL61806-2RS1 440,00
61808 40 52 7 KL61808 470,00
61808-2RS1 40 52 7 KL61808-2RS1 550,00
61809 45 58 7 KL61809 560,00
61811 55 72 9 KL61811 765,00
61812-2RS1 60 78 10 KL61812-2RS1 1.040,00
61814 70 90 10 KL61814 1.040,00
61816 80 100 10 KL61816 1.360,00
805
81

81
806 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
61820 100 125 13 KL61820 2.120,00
61824 120 150 16 KL61824 2.980,00
61824-2RS1 120 150 16 KL61824-2RS1 3.650,00
618-5 5 11 3 KL618-5 135,00
618-7 7 14 3,5 KL618-7 137,00
618-8 8 16 4 KL618-8 140,00
618-9 9 17 4 KL618-9 146,00
61900 10 22 6 KL61900 170,00
61900-2RS1 10 22 6 KL61900-2RS1 196,00
61900-2Z 10 22 6 KL61900-2Z 196,00
61901 12 24 6 KL61901 167,00
61901-2RS1 12 24 6 KL61901-2RS1 196,00
61901-2Z 12 24 6 KL61901-2Z 196,00
61902 15 28 7 KL61902 186,00
61902-2RS1 15 28 7 KL61902-2RS1 216,00
61902-2Z 15 28 7 KL61902-2Z 216,00
61903 17 30 7 KL61903 195,00
61903-2RS1 17 30 7 KL61903-2RS1 222,00
61903-2Z 17 30 7 KL61903-2Z 222,00
61904 20 37 9 KL61904 227,00
61904-2RS1 20 37 9 KL61904-2RS1 265,00
61904-2RZ 20 37 9 KL61904-2RZ 265,00
61905 25 42 9 KL61905 272,00
61905-2RS1 25 42 9 KL61905-2RS1 345,00
61906-2RS1 30 47 9 KL61906-2RS1 445,00
61906-2RZ 30 47 9 KL61906-2RZ 450,00
61907 35 55 10 KL61907 525,00
61907-2RZ 35 55 10 KL61907-2RZ 605,00
61908 40 62 12 KL61908 540,00
61908-2RS1 40 62 12 KL61908-2RS1 640,00
61909-2RS1 45 68 12 KL61909-2RS1 745,00
61910-2RS1 45 68 12 KL61910-2RS1 880,00
61911 55 80 13 KL61911 785,00
619-4-2Z 4 11 4 KL619-4-2Z 164,00
619-5-2Z 5 13 4 KL619-5-2Z 168,00
619-8-2Z 8 19 6 KL619-8-2Z 229,00
6200 10 30 9 KL6200 59,00
6200-2RS1 10 30 9 KL6200-2RS1 77,00
6200-2Z 10 30 9 KL6200-2Z 68,00
6200-2ZC3 10 30 9 KL6200-2ZC3 68,00
6200-2RS1/C3 10 30 9 KL100125 77,00
6201 12 32 10 KL6201 62,00
6201-2RS1 12 32 10 KL6201-2RS1 80,00
6201-2Z 12 32 10 KL6201-2Z 71,00
6201-2ZC3 12 32 10 KL6201-2ZC3 71,00
6201-Z 12 32 10 KL6201-Z 87,00
6201-2RS1/C3 12 32 10 KL100126 80,00
6202 15 35 11 KL6202 67,00
6202-2RS1 15 35 11 KL6202-2RS1 87,00
6202-2Z 15 35 11 KL6202-2Z 77,00
6202-2ZC3 15 35 11 KL6202-2ZC3 77,00
806

DEL 4 – GRUPPE 81 – Transmisjoner 807
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
6202-2ZNR 15 35 11 KL6202-2ZNR 144,00
6202Z 15 35 11 KL6202Z 94,00
6202-2RS1/C3 15 35 11 KL100127 87,00
6203 17 40 12 KL6203 75,00
6203-2RS1 17 40 12 KL6203-2RS1 97,00
6203-2Z 17 40 12 KL6203-2Z 86,00
6203-2ZC3 17 40 12 KL6203-2ZC3 86,00
6203C3 17 40 12 KL6203C3 90,00
6203-RS1 17 40 12 KL6203-RS1 118,00
6203-Z 17 40 12 KL6203-Z 105,00
6203-2RS1/C3 17 40 12 KL100129 97,00
6204 20 47 14 KL6204 88,00
6204-2RS1 20 47 14 KL6204-2RS1 114,00
6204-2Z 20 47 14 KL6204-2Z 100,00
6204-2ZC3 20 47 14 KL6204-2ZC3 100,00
6204-2ZC3 20 47 14 KL6204-2ZNR 182,00
6204NR 20 47 14 KL6204NR 162,00
6204Z 20 47 14 KL6204Z 122,00
6204-2RS1/C3 20 47 14 KL100131 114,00
6204-RS1/C3 20 47 14 KL100132 93,00
6205 25 52 15 KL6205 102,00
6205-2RS1 25 52 15 KL6205-2RS1 133,00
6205-2RS1K 25 52 15 KL6205-2RS1K 202,00
6205-2Z 25 52 15 KL6205-2Z 118,00
6205-2ZC3 25 52 15 KL6205-2ZC3 118,00
6205/C3 25 52 15 KL6205C3 123,00
6205N 25 52 15 KL6205N 305,00
6205NR 25 52 15 KL6205NR 185,00
6205-ZC3 25 52 15 KL6205-ZC3 143,00
6205-2RS1/C3 25 52 15 KL100133 133,00
6206 30 62 16 KL6206 136,00
6206-2RS1 30 62 16 KL6206-2RS1 177,00
6206-2RS1K 30 62 16 KL6206-2RS1K 227,00
6206-2Z 30 62 16 KL6206-2Z 157,00
6206-2ZC3 30 62 16 KL6206-2ZC3 157,00
6206/C3 30 62 16 KL6206C3 164,00
6206NR 30 62 16 KL6206NR 236,00
6206NR/C3 30 62 16 KL6206NRC3 236,00
6206-RS1 30 62 16 KL6206-RS1 215,00
6206Z 30 62 16 KL6206Z 198,00
6206-2RS1/C3 30 62 16 KL100134 177,00
6207 35 72 17 KL6207 179,00
6207-2RS1 35 72 17 KL6207-2RS1 233,00
6207-2RS1K 35 72 17 KL6207-2RS1K 500,00
6207-2Z 35 72 17 KL6207-2Z 206,00
6207-2ZC3 35 72 17 KL6207-2ZC3 206,00
6207NR 35 72 17 KL6207NR 305,00
6207-Z 35 72 17 KL6207Z 249,00
6207-ZNR 35 72 17 KL6207-ZNR 350,00
6208 40 80 18 KL6208 237,00
6208-2RS1 40 80 18 KL6208-2RS1 310,00
807
81

81
808 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
6208-2RS1K 40 80 18 KL6208-2RS1K 420,00
6208-2Z 40 80 18 KL6208-2Z 273,00
6208-2ZC3 40 80 18 KL6208-2ZC3 273,00
6208/C3 40 80 18 KL6208-C3 285,00
6208-Z/C3 40 80 18 KL6208-ZC3 335,00
6208-2RS1/C3 40 80 18 KL100135 310,00
6209 45 85 19 KL6209 290,00
6209-2RS1 45 85 19 KL6209-2RS1 380,00
6209-2RS1K 45 85 19 KL6209-2RS1K 550,00
6209-2RS/C3 45 85 19 KL6209-2RSC3 290,00
6209-2Z 45 85 19 KL6209-2Z 335,00
6209-2ZC3 45 85 19 KL6209-2ZC3 335,00
6209/C3 45 85 19 KL6209C3 350,00
6209-2RS1/C3 45 85 19 KL100136 380,00
6210 50 90 20 KL6210 345,00
6210-2RS1 50 90 20 KL6210-2RS1 445,00
6210-2Z 50 90 20 KL6210-2Z 395,00
6210-2ZC3 50 90 20 KL6210-2ZC3 395,00
6210/C3 50 90 20 KL6210C3 345,00
6210NR 50 90 20 KL6210NR 540,00
6210-2RS1/C3 50 90 20 KL100137 445,00
6211 55 100 21 KL6211 405,00
6211-2RS1 55 100 21 KL6211-2RS1 530,00
6211-2Z 55 100 21 KL6211-2Z 470,00
6211-2ZC3 55 100 21 KL6211-2ZC3 470,00
6211/C3 55 100 21 KL6211-C3 490,00
6212 60 110 22 KL6212 505,00
6212-2RS1 60 110 22 KL6212-2RS1 655,00
6212-2Z 60 110 22 KL6212-2Z 580,00
6212-2ZC3 60 110 22 KL6212-2ZC3 580,00
6212/C3 60 110 22 KL6212C3 505,00
6212/C4 60 110 22 KL6212-C4 665,00
6213 65 120 23 KL6213 860,00
6213-2RS1 65 120 23 KL6213-2RS1 930,00
6213-2Z 65 120 23 KL6213-2Z 990,00
6213-2ZC3 65 120 23 KL6213-2ZC3 990,00
6213/C3 65 120 23 KL6213-C3 860,00
6213-2RS1/C3 65 120 23 KL100262 1.120,00
6214 70 125 24 KL6214 955,00
6214-2RS1 70 125 24 KL6214-2RS1 1.040,00
6214-2Z 70 125 24 KL6214-2Z 1.140,00
6214-2ZC3 70 125 24 KL6214-2ZC3 1.140,00
6214/C3 70 125 24 KL6214C3 955,00
6215 75 130 25 KL6215 1.130,00
6215-2RS1 75 130 25 KL6215-2RS1 1.220,00
6215-2ZC3 75 130 25 KL6215-2ZC3 1.340,00
6215-2RS1/C3 75 130 25 KL100264 1.470,00
6216 80 140 26 KL6216 1.330,00
6216-2RS1 80 140 26 KL6216-2RS1 1.430,00
6216-2Z 80 140 26 KL6216-2Z 1.570,00
6216-2ZC3 80 140 26 KL6216-2ZC3 1.570,00
808

DEL 4 – GRUPPE 81 – Transmisjoner 809
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
6216-2RS1/C3 80 140 26 KL100265 1.650,00
6217 85 150 28 KL6217 1.660,00
6217-2RS1 85 150 28 KL6217-2RS1 2.160,00
6218 90 160 30 KL6218 2.050,00
6218-2ZC3 90 160 30 KL6218-2ZC3 2.260,00
6219-2ZC3 95 170 32 KL6219-2ZC3 2.720,00
6220 100 180 34 KL6220 2.840,00
6220-2RS1 100 180 34 KL6220-2RS1 3.700,00
6220-2RS1/C3 100 180 34 KL100268 3.600,00
6220/C3 100 180 34 KL6220-C3 2.840,00
6221/C3 105 190 36 KL6221C3 3.500,00
6222 110 200 38 KL6222 4.150,00
6224 120 215 40 KL6224 5.300,00
6230 150 270 45 KL6230 9.700,00
62200-2RS1 10 30 14 KL62200-2RS1 208,00
62201-2RS1 12 32 14 KL62201-2RS1 211,00
62202-2RS1 15 35 14 KL62202-2RS1 234,00
62203-2RS1 17 40 16 KL62203-2RS1 256,00
62204-2RS1 20 47 18 KL62204-2RS1 280,00
62205-2RS1 25 52 18 KL62205-2RS1 267,00
62206-2RS1 30 62 20 KL62206-2RS1 400,00
62208-2RS1 40 80 23 KL62208-2RS1 600,00
62-22-2RS1 22 50 14 KL62-22-2RS1 211,00
62-22/C3 22 50 14 KL62-22C3 150,00
62-28-2RS1 28 58 16 KL62-28-2RS1 256,00
623 3 10 4 KL623 87,00
62300-2RS1 10 35 17 KL62300-2RS1 240,00
62301-2RS1 12 37 17 KL62301-2RS1 262,00
62302-2RS1 15 42 17 KL62302-2RS1 272,00
62304-2RS1 20 52 21 KL62304-2RS1 360,00
62305-2RS1 25 62 24 KL62305-2RS1 470,00
62306-2RS1 30 72 27 KL62306-2RS1 645,00
62307-2RS1 35 80 31 KL62307-2RS1 790,00
62309-2RS1 45 100 36 KL62309-2RS1 1.350,00
623-2RS1 3 10 4 KL623-2RS1 125,00
623-2Z 3 10 4 KL623-2Z 81,00
623-2ZC3 3 10 4 KL623-2ZC3 77,00
624 4 13 5 KL624 75,00
624-2Z 4 13 5 KL624-2Z 70,00
625 5 16 5 KL625 69,00
625-2RS1 5 16 5 KL625-2RS1 71,00
625-2Z 5 16 5 KL625-2Z 63,00
625-2ZC3 5 16 5 KL625-2ZC3 76,00
626 6 19 6 KL626 68,00
626-2RS1 6 19 6 KL626-2RS1 70,00
626-2Z 6 19 6 KL626-2Z 62,00
626-2ZC3 6 19 6 KL626-2ZC3 74,00
626-2RS1 6 19 6 KL626-RS1 61,00
627 7 22 7 KL627 66,00
627-2RS1 7 22 7 KL627-2RS1 69,00
627-2Z 7 22 7 KL627-2Z 61,00
809
81

81
810 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
627-2ZC3 7 22 7 KL627-2ZC3 73,00
628-5-2Z 5 11 4 KL628-5-2Z 168,00
628-6-2Z 6 13 5 KL628-6-2Z 168,00
628-7-2Z 7 14 5 KL628-7-2Z 168,00
628-8-2Z 8 16 5 KL628-8-2Z 142,00
628-9-2Z 9 17 5 KL628-9-2Z 142,00
629 9 26 8 KL629 71,00
629-2RS1 9 26 8 KL629-2RS1 74,00
629-2Z 9 26 8 KL629-2Z 66,00
629-2ZC3 9 26 8 KL629-2ZC3 79,00
634-2Z 4 16 5 KL634-2Z 99,00
635-2Z 5 19 6 KL635-2Z 71,00
6300-2RS1 10 35 11 KL6300-2RS1 102,00
6300-2Z 10 35 11 KL6300-2Z 90,00
6300-2ZC3 10 35 11 KL6300-2ZC3 90,00
63000-2RS1 10 26 12 KL63000-2RS1 229,00
63001-2RS1 12 28 12 KL63001-2RS1 228,00
63002-2RS1 15 32 13 KL63002-2RS1 248,00
6301 12 37 12 KL6301 96,00
6301-2RS1 12 37 12 KL6301-2RS1 105,00
6301-2Z 12 37 12 KL6301-2Z 92,00
6301-2ZC3 12 37 12 KL6301-2ZC3 92,00
6301-2RS1/C3 12 37 12 KL100140 105,00
6302 15 42 13 KL6302 87,00
6302-2RS1 15 42 13 KL6302-2RS1 113,00
6302-2Z 15 42 13 KL6302-2Z 100,00
6302-2ZC3 15 42 13 KL6302-2ZC3 100,00
6302-2RS1/C3 15 42 13 KL100141 113,00
6303 17 47 14 KL6303 99,00
6303-2RS1 17 47 14 KL6303-2RS1 128,00
6303-2Z 17 47 14 KL6303-2Z 113,00
6303-2ZC3 17 47 14 KL6303-2ZC3 113,00
6303Z 17 47 14 KL6303Z 138,00
6303-2RS1/C3 17 47 14 KL100142 128,00
6304 20 52 15 KL6304 114,00
6304-2RS1 20 52 15 KL6304-2RS1 148,00
6304-2Z 20 52 15 KL6304-2Z 131,00
6304-2ZC3 20 52 15 KL6304-2ZC3 131,00
6304-RS1/C3 20 52 15 KL6304-RS1C3 143,00
6304TN9/C3 20 52 15 KL6304TN9C3 278,00
6304-2RS1/C3 20 52 15 KL100143 132,00
6305 25 62 17 KL6305 143,00
6305-2RS1 25 62 17 KL6305-2RS1 186,00
6305-2Z 25 62 17 KL6305-2Z 164,00
6305-2ZC3 25 62 17 KL6305-2ZC3 164,00
6305C3 25 62 17 KL6305C3 143,00
6305NR 25 62 17 KL6305NR 245,00
6305-RS1 25 62 17 KL6305-RS1 224,00
6305-Z 25 62 17 KL6305Z 199,00
6305-Z/C3 25 62 17 KL6305-ZC3 199,00
6305-2RS1/C3 25 62 17 KL100144 186,00
810

DEL 4 – GRUPPE 81 – Transmisjoner 811
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
6306 30 72 19 KL6306 192,00
6306-2RS1 30 72 19 KL6306-2RS1 249,00
6306-2RSNR 30 72 19 KL6306-2RSNR 585,00
6306-2Z 30 72 19 KL6306-2Z 221,00
6306-2ZC3 30 72 19 KL6306-2ZC3 221,00
6306/C3 30 72 19 KL6306C3 231,00
6306NR 30 72 19 KL6306NR 330,00
6306-Z 30 72 19 KL6306Z 266,00
6306-ZC3 30 72 19 KL6306-ZC3 266,00
6307 35 80 21 KL6307 257,00
6307-2RS1 35 80 21 KL6307-2RS1 335,00
6307-2Z 35 80 21 KL6307-2Z 296,00
6307-2ZC3 35 80 21 KL6307-2ZC3 296,00
6307/C3 35 80 21 KL6307C3 257,00
6307-2RS1/C3 35 80 21 KL100148 335,00
6308 40 90 23 KL6308 365,00
6308-8-2RS1 8 22 11 KL630-8-2RS1 200,00
6308-2RS1 40 90 23 KL6308-2RS1 475,00
6308-2Z 40 90 23 KL6308-2Z 420,00
6308-2ZC3 40 90 23 KL6308-2ZC3 420,00
6308/C3 40 90 23 KL6308C3 365,00
6308NR 40 90 23 KL6308NR 580,00
6308-Z 40 90 23 KL6308Z 510,00
6308-2RS1/C3 40 90 23 KL100149 475,00
6309 45 100 25 KL6309 460,00
6309-2RS1 45 100 25 KL6309-2RS1 600,00
6309-2Z 45 100 25 KL6309-2Z 530,00
6309-2ZC3 45 100 25 KL6309-2ZC3 530,00
6309/C3 45 100 25 KL6309C3 460,00
6309-2RS1/C3 45 100 25 KL100150 600,00
6310 50 110 27 KL6310 610,00
6310-2RS1 50 110 27 KL6310-2RS1 795,00
6310-2Z 50 110 27 KL6310-2Z 700,00
6310-2ZC3 50 110 27 KL6310-2ZC3 700,00
6310/C3 50 110 27 KL6310C3 610,00
6310-Z/C3 50 110 27 KL6310-ZC3 835,00
6310-2RS1/C3 50 110 27 KL100151 795,00
6311 55 120 29 KL6311 765,00
6311-2RS1 55 120 29 KL6311-2RS1 995,00
6311-2ZC3 55 120 29 KL6311-2ZC3 880,00
6311/C3 55 120 29 KL6311C3 765,00
6312 60 130 31 KL6312 970,00
6312-2RS1 60 130 31 KL6312-2RS1 1.260,00
6312-2Z 60 130 31 KL6312-2Z 1.120,00
6312-2ZC3 60 130 31 KL6312-2ZC3 1.120,00
6312/C3 60 130 31 KL6312C3 970,00
6312M/C3 60 130 KL6312M-C3 2.670,00
6312-2RS1/C3 60 130 31 KL100153 1.260,00
6313 65 140 33 KL6313 1.560,00
6313-2RS1 65 140 33 KL6313-2RS1 1.690,00
6313-2Z 65 140 33 KL6313-2Z 1.800,00
811
81

81
812 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
Dimensjon
B
Varenr. Pris pr. stk
6313-2ZC3 65 140 33 KL6313-2ZC3 1.500,00
6313/C3 65 140 33 KL6313C3 1.300,00
6313-2RS1/C3 65 140 33 KL100269 1.690,00
6314 70 150 35 KL6314 1.560,00
6314-2RS1 70 150 35 KL6314-2RS1 2.030,00
6314-2ZC3 70 150 35 KL6314-2ZC3 1.800,00
6314/C3 70 150 35 KL6314C3 1.560,00
6315 75 160 37 KL6315 2.220,00
6315-2RS1 75 160 37 KL6315-2RS1 2.890,00
6315-2Z 75 160 37 KL6315-2Z 2.640,00
6315/C3 75 160 37 KL6315C3 1.850,00
6316 80 170 39 KL6316 2.240,00
6316-2RS1 80 170 39 KL6316-2RS1 3.600,00
6316-2Z 80 170 39 KL6316-2Z 3.100,00
6316-2ZC3 80 170 39 KL6316-2ZC3 3.100,00
6316/C3 80 170 39 KL6316C3 2.240,00
6317 85 180 41 KL6317 3.200,00
6317-2RS1 85 180 41 KL6317-2RS1 4.400,00
6317-2Z 85 180 41 KL6317-2Z 3.750,00
6317/C3 85 180 41 KL6317-C3 2.630,00
6318 90 190 43 KL6318 3.850,00
6319/C3 95 200 45 KL6319C3 3.950,00
63-22 22 56 16 KL63-22 340,00
6403 17 62 17 KL6403 415,00
6404 20 72 19 KL6404 540,00
6405 25 80 21 KL6405 655,00
6405/C3 25 80 21 KL6405C3 645,00
6406 30 90 23 KL6406 825,00
6407 35 100 25 KL6407 995,00
6407/C3 35 100 25 KL6407C3 975,00
6408 40 110 27 KL6408 1.230,00
6409 45 120 29 KL6409 1.510,00
6410 50 130 31 KL6410 1.770,00
6410/C3 50 130 31 KL6410C3 1.770,00
6411/C3 55 140 33 KL6411C3 2.110,00
6412 60 150 35 KL6412 2.540,00
6413 65 160 37 KL6413 2.980,00
63003-2RS1 17 35 14 KL63003-2RS1 265,00
63004-2RS1 20 42 16 KL63004-2RS1 245,00
63005-2RS1 25 47 16 KL63005-2RS1 294,00
63006-2RS1 30 55 19 KL63006-2RS1 410,00
63007-2RS1 35 62 20 KL63007-2RS1 435,00
W6000-2RS1 10 26 8 KLW6000-2RS1 246,00
W6001-2RS1 12 28 8 KLW6001-2RS1 260,00
W6003-2RS1 17 35 10 KLW6003-2RS1 380,00
W6004-2RS1 20 42 12 KLW6004-2RS1 495,00
W6005-2RS1 25 47 12 KLW6005-2RS1 625,00
W61901-2Z 12 24 6 KLW61901-2Z 255,00
W6200-2RS1 10 30 9 KLW6200-2RS1 310,00
W6203-2RS1 17 40 12 KLW6203-2RS1 390,00
W6204-2RS1 20 47 14 KLW6204-2RS1 520,00
812

DEL 4 – GRUPPE 81 – Transmisjoner 813
Produktbeskrivelse
Dimensjon
d
Dimensjon
D
SPORKULELAGER, TORADET, SKF
Dimensjon
B
Varenr. Pris pr. stk
W6205-2RS1 25 52 15 KLW6205-2RS1 610,00
W638-8-2Z 8 16 6 KLW638-8-2Z 229,00
Anvendelse Lageret er konstruert for å overføre radielle samt aksielle belastniger i begge
retninger også ved høye turtall.
Standard ISO 15-1981.
Materiale Kulelagerstål, holder i glassfiberarmert. polyamid 66.
Temp. område Maks. 120 °C.
Betegnelse d-D-B i mm.
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
4200ATN9 10 30 14 KL4200ATN9 395,00
4202ATN9 15 35 14 KL4202ATN9 410,00
4203ATN9 17 40 16 KL4203ATN9 445,00
4204ATN9 20 47 18 KL4204ATN9 465,00
4205ATN9 25 52 18 KL4205ATN9 495,00
4209ATN9 45 85 23 KL4209ATN9 875,00
4210ATN9 50 90 23 KL4210ATN9 1.040,00
4305ATN9 25 62 24 KL4305ATN9 695,00
813
81

81
814 DEL 4 – GRUPPE 81 – Transmisjoner
KULELAGER, SFÆRISK SKF
Anvendelse Lageret er selvinnstillende og derfor ikke så avhenging av at akselen blir rettet opp i
forhold til lagerhus (se tabell i teknisk håndbok).
Standard ISO 15-1981.
Materiale Kulelagerstål med holder av stål, messing alternativ m/TN = glassfiberarmert
polyamid 66.
Temp. område Maks. 120 °C.
Betegnelse d-D-B i mm.
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
11205/ETN9 25 52 44 KL11205ETN9 460,00
1200/ETN9 10 30 9 KL1200ETN9 305,00
1201/ETN9 12 32 10 KL1201ETN9 365,00
1202/ETN9 15 35 11 KL1202ETN9 380,00
1203/ETN9 17 40 12 KL1203ETN9 380,00
1204/ETN9 20 47 14 KL1204ETN9 330,00
1205/ETN9 25 52 15 KL1205ETN9 350,00
1205EKTN9/C3 25 52 15 KL100012 335,00
1206/EKTN9 30 62 16 KL1206EKTN9 410,00
1206/ETN9 30 62 16 KL1206ETN9 380,00
1206EKTN9/C3 30 62 16 KL100014 400,00
1207/EKTN9 35 72 17 KL1207EKTN9 435,00
1207/ETN9 35 72 17 KL1207ETN9 465,00
1207EKTN9/C3 35 72 17 KL100015 435,00
1208/EKTN9 40 80 18 KL1208EKTN9 540,00
1208/ETN9 40 80 18 KL1208ETN9 540,00
1208EKTN9/C3 40 80 18 KL100016 540,00
1209/EKTN9 45 85 19 KL1209EKTN9 570,00
1209/ETN9 45 85 19 KL1209ETN9 590,00
1209EKTN9/C3 45 85 19 KL100017 570,00
1210/EKTN9 50 90 20 KL1210EKTN9 675,00
1210/ETN9 50 90 20 KL1210ETN9 675,00
1210EKTN9/C3 50 90 20 KL100019 675,00
1211/EKTN9 55 100 21 KL1211EKTN9 825,00
1211EKTN9/C3 55 100 21 KL100020 800,00
1212/EKTN9 60 110 22 KL1212EKTN9 1.000,00
1212/ETN9 60 110 22 KL1212ETN9 1.000,00
1213/EKTN9 65 120 23 KL1213EKTN9 1.210,00
1214/ETN9 70 125 24 KL1214ETN9 1.300,00
1215/KC3 75 130 25 KL1215KC3 1.520,00
1216KC3 80 140 26 KL1216KC3 1.800,00
1217KC3 85 150 28 KL1217KC3 2.160,00
1218K 90 160 30 KL1218K 2.700,00
1219 95 170 32 KL1219 3.100,00
1219KC3 95 170 32 KL1219KC3 3.100,00
1220 100 180 34 KL1220 2.880,00
1222KC3 110 200 38 KL1222KC3 5.300,00
126TN9 6 19 6 KL126TN9 261,00
127TN9 7 22 7 KL127TN9 267,00
129TN9 9 26 8 KL129-TN9 294,00
1301/ETN9 12 37 12 KL1301ETN9 710,00
1302/ETN9 15 42 13 KL1302ETN9 515,00
1303/ETN9 17 47 14 KL1303ETN9 390,00
1304/ETN9 20 52 15 KL1304ETN9 420,00
814

DEL 4 – GRUPPE 81 – Transmisjoner 815
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
1305/ETN9 25 62 17 KL1305ETN9 490,00
1306/ETN9 30 72 19 KL1306ETN9 600,00
1307/ETN9 35 80 21 KL1307ETN9 700,00
1308/ETN9 40 90 23 KL1308ETN9 850,00
1309/EKTN9 45 100 25 KL1309EKTN9 1.080,00
1309/ETN9 45 100 25 KL1309ETN9 1.060,00
1309 EKTN9/C3 45 100 25 KL100340 1.060,00
1310/EKTN9 50 110 27 KL1310EKTN9 1.250,00
1310/ETN9 50 110 27 KL1310ETN9 1.310,00
1311/EKTN9 55 120 29 KL1311EKTN9 1.560,00
1311/ETN9 55 120 29 KL1311ETN9 1.560,00
1312 EKTN9/C3 60 130 31 KL100551 1.850,00
1313/EKTN9 65 140 33 KL1313EKTN9 2.400,00
1313EKTN9/C3 65 140 33 KL100024 2.400,00
1315K 75 160 37 KL1315K 3.450,00
1316 80 170 39 KL1316 3.950,00
1316K 80 170 39 KL1316K 3.950,00
1316KC3 80 170 39 KL1316KC3 4.100,00
2200E-2RS1TN9 10 30 14 KL100033 405,00
2201/ETN9 12 32 14 KL2201ETN9 465,00
2201 E-2RS1TN9 12 32 14 KL100429 415,00
2202/ETN9 15 35 14 KL2202ETN9 380,00
2202E-2RS1TN9 15 35 14 KL100034 420,00
2203/ETN9 17 40 16 KL2203ETN9 390,00
2203E-2RS1TN9 17 40 16 KL100035 450,00
2204/ETN9 20 47 18 KL2204ETN9 400,00
2204E-2RS1TN9 20 47 18 KL100036 485,00
2205/ETN9 25 52 18 KL2205ETN9 450,00
2205 E-2RS1KTN9 25 52 18 KL100369 575,00
2205E-2RS1TN9 25 52 18 KL100037 510,00
2206/ETN9 30 62 20 KL2206ETN9 490,00
2206E-2RS1TN9 30 62 20 KL100038 590,00
2207/EKTN9 35 72 23 KL2207EKTN9 595,00
2207/ETN9 35 72 23 KL2207ETN9 585,00
2207E-2RS1TN9 35 72 23 KL100039 710,00
2207EKTN9/C3 35 72 23 KL100041 585,00
2208/EKTN9 40 80 23 KL2208EKTN9 680,00
2208/ETN9 40 80 23 KL2208ETN9 665,00
2208E-2RS1TN9 40 80 23 KL100042 840,00
2208EKTN9/C3 40 80 23 KL100043 665,00
2209/ETN9 45 85 23 KL2209ETN9 780,00
2209/ETN9C3 45 85 23 KL2209ETN9C3 765,00
2209E-2RS1TN9 45 85 23 KL100044 1.020,00
2209ECP/C3 45 85 23 KL100189 1.020,00
2209EKTN9/C3 45 85 23 KL100045 735,00
2210/ETN9 50 90 23 KL2210ETN9 875,00
2210E-2RS1TN9 50 90 23 KL100047 1.070,00
2210EKTN9/C3 50 90 23 KL100046 875,00
2211/EKTN9 55 100 25 KL2211EKTN9 985,00
2211/ETN9 55 100 25 KL2211ETN9 1.070,00
2211E-2RS1KTN9 55 100 25 KL100048 1.340,00
815
81

81
816 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
2211EKTN9/C3 55 100 25 KL100049 985,00
2212/ETN9 60 110 28 KL2212ETN9 1.300,00
2212/ETN9C3 60 110 28 KL2212ETN9C3 1.250,00
2213/ETN9 65 120 31 KL2213ETN9 1.580,00
2213EKTN9/C3 65 120 31 KL100051 1.480,00
2215/EKTN9 75 130 31 KL2215EKTN9 2.390,00
2216/EKTN9 80 140 33 KL2216EKTN9 2.880,00
2216/ETN9 80 140 33 KL2216ETN9 2.880,00
2216EKTN9/C3 80 140 33 KL100052 2.880,00
2217K 85 150 36 KL2217K 3.450,00
2218K 90 160 40 KL2218K 4.250,00
2218KC3 90 160 40 KL2218KC3 5.100,00
2220KM/C3 100 180 46 KL2220KMC3 8.300,00
2302 15 42 17 KL2302 640,00
2303 17 47 19 KL2303 385,00
2303E-2RS1TN9 17 47 19 KL100227 660,00
2304TN 20 52 21 KL2304TN 620,00
2305/ETN9 25 62 24 KL2305ETN9 675,00
2306 30 72 27 KL2306 700,00
2306KC3 30 72 27 KL2306KC3 805,00
2307/EKTN9 35 80 31 KL2307EKTN9 955,00
2307/ETN9 35 80 31 KL2307ETN9 975,00
2308/EKTN9 40 90 33 KL2308EKTN9 1.190,00
2308/ETN9 40 90 33 KL2308ETN9 1.160,00
2308 EKTN9/C3 40 90 33 KL100285 1.160,00
2309/EKTN9 45 100 36 KL2309EKTN9 1.450,00
2309/ETN9 45 100 36 KL2309ETN9 1.450,00
2309 EKTN9/C3 45 100 36 KL100346 1.450,00
2310 50 110 40 KL2310 1.870,00
2310/C3 50 110 40 KL2310C3 1.870,00
2310K/C3 50 110 40 KL2310KC3 1.870,00
2310E-2RS1TN9 50 110 40 KL100228 2.330,00
2311K/C3 55 120 43 KL2311KC3 2.310,00
2312 60 130 46 KL2312 2.850,00
2313K 65 140 48 KL2313K 3.450,00
2313K/C3 65 140 48 KL2313KC3 3.450,00
2316K/C3 80 170 58 KL2316KC3 6.550,00
816

DEL 4 – GRUPPE 81 – Transmisjoner 817
VINKELKONTAKT KULELAGER, ENRADET
SKF
Anvendelse Enradet vinkelkontakt kulelager kan overføre aksialbelastning kun i en retning.
Ved radialbelastning kun i en retning. Ved radialbelastning oppstår en aksialt
virkende kraft, som må balanseres av en motkraft. Derfor settes lagrene som
regel parvis mot hverandre.
Standard ISO 15-1981.
Materiale Kulelagerstål, holdere av polyamid.
Temp. område Maks. 120 °C.
Betegnelse d-D-B i mm.
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
7002 CDGA/P4A 15 32 9 KL100472 2.000,00
7011 CDGA/P4A 55 90 18 KL100481 3.650,00
7014CDGA/P4A 70 110 20 KL100156 5.400,00
71915 CDGA7P4A 75 105 16 KL100427 5.250,00
7204 CDGA/P4A 20 47 14 KL100487 2.130,00
7210 CDGA/P4A 50 90 20 KL100493 4.150,00
7211 CDGA/P4A 55 100 21 KL100402 4.650,00
QJ309MA 45 100 25 KLQJ309MA 2.000,00
7200BEP 10 30 9 KL7200BEP 277,00
7201BEP 12 32 10 KL7201BEP 270,00
7202BEP 15 35 11 KL7202BEP 265,00
7203BECBP 17 40 12 KL7203BECBP 530,00
7203BEP 17 40 12 KL7203BEP 282,00
7204BEP 20 47 14 KL7204BEP 299,00
7205BEP 25 52 15 KL7205BEP 325,00
7206BEP 30 62 16 KL7206BEP 390,00
7207BECBP 35 72 17 KL7207BECBP 765,00
7207BEP 35 72 17 KL7207BEP 480,00
7208BECBP 40 80 18 KL7208BECBP 875,00
7208BEP 40 80 18 KL7208BEP 555,00
7209BEP 45 85 19 KL7209BEP 630,00
7210BEP 50 90 20 KL7210BEP 715,00
7211BEP 55 100 21 KL7211BEP 895,00
7212BEP 60 110 22 KL7212BEP 1.090,00
7215BEP 75 130 25 KL7215BEP 1.730,00
7217BEP 85 150 28 KL7217BEP 2.430,00
7303BEP 17 47 14 KL7303BEP 345,00
7304BEP 20 52 15 KL7304BEP 360,00
7305BECBP 25 62 17 KL7305BECBP 755,00
7305BEP 25 62 17 KL7305BEP 430,00
7306BECBP 30 72 19 KL7306BECBP 835,00
7306BEP 30 72 19 KL7306BEP 515,00
7307BECBP 35 80 21 KL7307BECBP 935,00
7307BEP 35 80 21 KL7307BEP 630,00
7308BECBP 40 90 23 KL7308BECBP 1.130,00
7309BECBP 45 100 25 KL7309BECBP 1.310,00
7309BEP 45 100 25 KL7309BEP 990,00
7310BECBP 50 110 27 KL7310BECBP 1.660,00
7310BEP 50 110 27 KL7310BEP 1.240,00
7311BECBM 55 120 29 KL7311BECBM 3.350,00
7311BECBP 55 120 29 KL7311BECBP 1.910,00
7311BEP 55 120 29 KL7311BEP 1.570,00
7312BECBP 60 130 31 KL7312BECBP 2.400,00
817
81

81
818 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
7312BEP 60 130 31 KL7312BEP 1.910,00
7313BECBP 65 140 33 KL7313BECBP 2.860,00
7313BEGAF 65 140 33 KL7313BEGAF 5.000,00
818

DEL 4 – GRUPPE 81 – Transmisjoner 819
VINKELKONTAKT KULELAGER, TORADET
SKF
Anvendelse Toradet vinkelkontakt kulelager overfører store radialbelastninger, samt aksial
belastninger i begge retninger.
Standard ISO 15-1981.
Materiale Kulelagerstål, holdere av polyamid.
Temp. område Tette lagere 2RS: -40 °C til 120 °C.
Betegnelse d-D-B i mm.
Merknader Vinkelkontakt 32°.
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
3201ATN9 12 32 15.9 KL3201ATN9 470,00
3200A-2RS1TN9 10 30 14 KL100085 435,00
3201A-2RS1TN9/MT33 12 32 15.9 KL100086 565,00
3202ATN9 15 35 15.9 KL3202ATN9 480,00
3202 A-2RS1TN9/MT33 15 35 15.9 KL100291 575,00
3203ATN9 17 40 17.5 KL3203ATN9 500,00
3204ATN9 20 47 20.6 KL3204ATN9 515,00
3205ATN9 25 52 20.6 KL3205ATN9 540,00
3205A-2RS1TN9 25 52 20.6 KL100089 615,00
3206ATN9 30 62 23.8 KL3206ATN9 640,00
3206A-2RS1TN9 30 62 23.8 KL100091 735,00
3206A-2RS1TN9/MT33 30 62 23.8 KL100215 705,00
3206A-2ZTN9 30 62 23.8 KL100092 705,00
3206ATN9/C3 30 62 23.8 KL100093 665,00
3207ATN9 35 72 27 KL3207ATN9 760,00
3207A-2RS1TN9/MT33 35 72 27 KL100094 910,00
3208ATN9 40 80 30.2 KL3208ATN9 970,00
3208ATN9/C3 40 80 30.2 KL3208ATN9C3 1.010,00
3208 A-2RS1TN9/MT33 40 80 30.2 KL100383 1.120,00
3209ATN9 45 85 30.2 KL3209ATN9 1.120,00
3209 A-2RS1TN9/MT33 45 85 30.2 KL100334 1.340,00
3210ATN9 50 90 30.2 KL3210ATN9 1.210,00
3210ATN9/C3 50 90 30.2 KL3210ATN9C3 1.260,00
3210A-2RS1TN9/MT33 50 90 30.2 KL100097 1.450,00
3211A 55 100 33.3 KL3211A 1.700,00
3211ATN9 55 100 33.3 KL3211ATN9 1.480,00
3212A 60 110 36.5 KL3212A 2.070,00
3215 75 130 41.3 KL3215 3.050,00
3216A 80 140 44.4 KL3216A 3.550,00
3302ATN9 15 42 19 KL3302ATN9 610,00
3303ATN9 17 47 22.2 KL3303ATN9 650,00
3304ATN9 20 52 22.2 KL3304ATN9 690,00
3305ATN9 25 62 25.4 KL3305ATN9 820,00
3305A-2RS1TN9/MT33 25 62 25.4 KL100217 945,00
3306ATN9 30 72 30.2 KL3306ATN9 985,00
3307ATN9 35 80 34.9 KL3307ATN9 1.150,00
3307ATN9/C3 35 80 34.9 KL100113 1.170,00
3308ATN9 40 90 36.5 KL3308ATN9 1.450,00
3309A 45 100 39.7 KL3309A 1.990,00
33110Q 50 85 26 KL33110Q 900,00
3313A 65 140 58.7 KL3313A 4.350,00
819
81

81
820 DEL 4 – GRUPPE 81 – Transmisjoner
RULLELAGER, KONISK
SKF
Anvendelse Lagrene blir spesielt
anvendt for å overføre
både radielle og aksielle
belastninger.
Standard ISO 355-1977.
Materiale Kulelagerstål, holdere av stålplate.
Betegnelse d-D-T i mm.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B Varenr.
Pris pr.
stk
30203J2 17 40 13.3 KL30203J2 200,00
30204J2Q 20 47 15.3 KL30204J2Q 215,00
30205J2 25 52 16.3 KL30205J2 238,00
30206J2Q 30 62 17.3 KL30206J2Q 261,00
30207J2Q 35 72 18.3 KL30207j2Q 131,00
30208J2Q 40 80 19.8 KL30208J2Q 395,00
30209J2Q 45 85 20.8 KL30209J2Q 435,00
30210J2Q 50 90 21.8 KL30210J2Q 555,00
30211J2Q 55 100 22.8 KL30211J2Q 615,00
30212J2Q 60 110 23.8 KL30212J2Q 735,00
30213J2Q 65 120 24.8 KL30213J2 905,00
30214J2 70 125 26.3 KL30214J2 1.000,00
30215J2 75 130 27.3 KL30215J2 1.060,00
30217J2 85 150 30.5 KL30217J2 1.520,00
30222J2 110 200 41 KL30222J2 4.700,00
30224J2 120 215 43.5 KL30224J2 6.100,00
30302J2 15 42 14.3 KL30302J2 252,00
30303J2 17 47 15.3 KL30303J2 248,00
30304J2 20 52 16.3 KL30304J2Q 247,00
30305J2 25 62 18.3 KL30305J2 300,00
30306J2Q 30 72 20.8 KL30306J2Q 370,00
30307J2Q 35 80 22.8 KL30307J2Q 445,00
30308J2Q 40 90 25.3 KL30308J2Q 545,00
30309J2 45 100 27.3 KL30309J2 690,00
30311J2 55 120 31.5 KL30311J2 1.110,00
30312J2Q 60 130 33.5 KL30312J2Q 1.320,00
30313J2Q 65 140 36 KL30313J2Q 1.970,00
31305J2 25 62 18.3 KL31305J2 550,00
31306J2Q 30 72 20.8 KL31306J2Q 650,00
31307J2Q 30 80 22.8 KL31307J2Q 740,00
31308J2/QCL7C 40 90 25.3 KL100007 890,00
31309J2/QCL7C 45 100 27.3 KL100008 1.170,00
31310 J2/
QCL7C
50 110 29.3 KL100406 7.550,00
32004X 20 42 15 KL32004X 247,00
32005X 25 47 15 KL32005X 245,00
32006XQ 30 55 17 KL32006XQ 281,00
32007J2 35 62 18 KL32007J2 390,00
32007XQ 35 62 18 KL32007XQ 305,00
32008XQ 40 68 19 KL32008XQ 350,00
32009XQ 45 75 20 KL32009XQ 400,00
3200ATN9 10 30 14 KL3200ATN9 465,00
32010XQ 50 80 20 KL32010XQ 475,00
32011XQ 55 90 23 KL32011XQ 560,00
820
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B Varenr.
Pris pr.
stk
32012XQ 60 95 23 KL32012XQ 685,00
32013X 65 100 23 KL32013X 800,00
32014XQ 70 110 25 KL32014XQ 915,00
32015XQ 75 115 25 KL32015XQ 1.000,00
32017X 85 130 29 KL32017X 1.340,00
32020XQ 100 150 32 KL32020XQ 1.700,00
32022XQ 110 170 38 KL32022XQ 2.940,00
320-28XQ 28 52 16 KL320-28XQ 335,00
32204J2 20 47 19.25 KL32204J2 1.190,00
32205BJ2Q 25 52 16.5 KL32205BJ2Q 475,00
32206J2 30 62 21.3 KL32206J2 335,00
32207J2Q 35 72 24.3 KL32207J2Q 390,00
32208J2 40 80 24.8 KL32208J2 435,00
32209J2Q 45 85 24.8 KL32209J2Q 485,00
3220A 100 180 60.3 KL3220A 7.650,00
32210J2Q 50 90 24.8 KL32210J2Q 545,00
32211J2 55 100 26.8 KL32211J2 740,00
32212J2 60 110 29.8 KL32212J2 885,00
32213J2 65 120 32.8 KL32213J2 1.110,00
32214J2 70 125 33.3 KL32214J2 915,00
32215J2 75 130 33.3 KL32215J2 1.250,00
32226J2 130 230 67.8 KL32226J2 14.200,00
32303J2 17 47 20.3 KL32303J2 430,00
32304J2 20 52 22.3 KL32304J2 385,00
32305J2 25 62 25.3 KL32305J2 420,00
32306J2 30 72 28.8 KL32306J2 525,00
32307J2Q 35 80 32.8 KL32307J2Q 610,00
32308J2 40 90 35.3 KL32308J2 740,00
32309J2Q 45 100 38.3 KL32309J2Q 890,00
32310J2 50 110 42.3 KL32310J2 1.110,00
33011 55 90 27 KL33011 1.070,00
33012 60 95 27 KL33012 1.260,00
33017 85 130 36 KL33017 1.890,00
33205Q 25 52 22 KL33205Q 390,00
33206Q 30 62 25 KL33206Q 560,00
33207Q 35 72 28 KL33207Q 670,00
33210Q 50 90 32 KL33210Q 850,00
33211Q 55 100 35 KL33211Q 1.030,00
33212 60 110 38 KL33212 1.540,00
33213Q 65 120 41 KL33213Q 1.760,00
33215Q 75 130 41 KL33215Q 2.230,00
33216Q 80 140 46 KL33216Q 2.860,00

DEL 4 – GRUPPE 81 – Transmisjoner 821
RULLELAGER,
ENRADET
SYLINDRISK SKF
Anvendelse Enradet
sylindrisk
rullelager har
stort radiell
bæreevne og
tillater også
store turtall.
Standard ISO 15-1981.
Materiale Spesielt
varmebehandlet
kulelagerstål.
Holdere av
glassfiberforsterket polyamid 66, stål eller messing.
Temp. område Maks. 150 °C (stål/messingholdere). Maks. 120 °C
(polyamidholdere).
Betegnelse d-D-B i mm.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B
Varenr.
Pris pr.
stk
N203ECP 17 40 12 KLN203ECP 640,00
N207ECP 35 72 17 KLN207ECP 985,00
N307ECP 35 80 21 KLN307ECP 1.070,00
N311ECP 55 120 29 KLN311ECP 2.230,00
N313ECP 65 140 33 KLN313ECP 2.960,00
N316ECP 80 170 39 KLN316ECP 5.150,00
N318ECP 90 190 43 KLN318ECP 6.250,00
N320ECP 100 215 47 KLN320ECP 9.500,00
NNF5005
ADA-2LSV
NNF 5006
ADA-2LSV
25 47 30 KL100225 2.240,00
30 55 34 KL100326 2.690,00
NU1006 30 55 13 KLNU1006 745,00
NU1021ML 105 160 26 KLNU1021ML 7.350,00
NU202ECP 15 35 11 KLNU202ECP 440,00
NU203ECP 17 40 12 KLNU203ECP 445,00
NU204ECP 20 47 14 KLNU204ECP 455,00
NU205ECP 25 52 15 KLNU205ECP 490,00
NU206ECP 30 62 16 KLNU206ECP 575,00
NU207ECP 35 72 17 KLNU207ECP 675,00
NU208ECP 40 80 18 KLNU208ECP 755,00
NU209ECP 45 85 19 KLNU209ECP 840,00
NU 209 ECP/C3 45 85 19 KL100409 850,00
NU210ECP 50 90 20 KLNU210ECP 910,00
NU211ECP 55 100 21 KLNU211ECP 1.100,00
NU212ECP 60 110 22 KLNU212ECP 1.290,00
NU213ECP 65 120 23 KLNU213ECP 1.530,00
NU213ECP/C3 65 120 23 KL100188 1.570,00
NU214ECP 70 125 24 KLNU214ECP 1.650,00
NU215ECP 75 130 25 KLNU215ECP 1.810,00
NU216ECP 80 140 26 KLNU216ECP 2.080,00
NU217ECP 85 150 28 KLNU217ECP 2.420,00
NU218ECP 90 160 30 KLNU218ECP 2.880,00
NU219ECP/C3 95 170 32 KLNU219ECPC3 3.400,00
NU2203ECP 17 40 16 KLNU2203ECP 590,00
NU2204ECP 20 47 18 KLNU2204ECP 575,00
NU2205ECP 25 52 18 KLNU2205ECP 585,00
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B
Varenr.
Pris pr.
stk
NU2210ECP 50 90 23 KLNU2210ECP 1.150,00
NU2212ECP 60 110 28 KLNU2212ECP 1.580,00
NU2213ECP 65 120 31 KLNU2213ECP 1.870,00
NU2217ECP 85 150 36 KLNU2217ECP 3.150,00
NU2306ECP 30 72 27 KLNU2306ECP 995,00
NU2308ECP 40 90 33 KLNU2308ECP 1.370,00
NU2310ECP 50 110 40 KLNU2310ECP 2.070,00
NU2311ECP 55 120 43 KLNU2311ECP 2.560,00
NU303ECP 17 47 14 KLNU303ECP 675,00
NU304ECP 20 52 15 KLNU304ECP 530,00
NU305ECP 25 62 17 KLNU305ECP 605,00
NU306ECP 30 72 19 KLNU306ECP 680,00
NU307ECJ 35 80 21 KLNU307ECJ 900,00
NU308ECP 40 90 23 KLNU308ECP 945,00
NU309ECP 45 100 25 KLNU309ECP 1.170,00
NU310ECJ/C3 50 110 27 KLNU310ECJC3 1.580,00
NU310ECP 50 110 27 KLNU310ECP 1.400,00
NU311ECP 55 120 29 KLNU311ECP 1.630,00
NU312ECP 60 130 31 KLNU312ECP 1.940,00
NU313ECP 65 140 33 KLNU313ECP 2.270,00
NU313ECP/C3 65 140 33 KL100194 2.270,00
NU314ECN/C3 70 150 35 KLNU314ECNC3 2.650,00
NU314ECP 70 150 35 KLNU314ECP 2.730,00
NU316ECP 80 170 39 KLNU316ECP 3.750,00
NU318ECJ/C3 90 190 43 KLNU318ECJC3 5.500,00
NU318ECP 90 190 43 KLNU318ECP 5.000,00
NU409 45 120 29 KLNU409 3.300,00
NJ204ECP 20 47 14 KLNJ204ECP 515,00
NJ205ECP 25 52 15 KLNJ205ECP 550,00
NJ207ECP 35 72 17 KLNJ207ECP 740,00
NJ208ECJ 40 80 18 KLNJ208ECJ 1.010,00
NJ208ECP 40 80 18 KLNJ208ECP 855,00
NJ209ECP 45 85 19 KLNJ209ECP 940,00
NJ210ECP 50 90 20 KLNJ210ECP 940,00
NJ211ECP 55 100 21 KLNJ211ECP 1.180,00
NJ305ECP 25 62 17 KLNJ305ECP 655,00
NJ306ECP 30 72 19 KLNJ306ECP 820,00
NJ307ECP 35 80 21 KLNJ307ECP 910,00
NJ308ECP 40 90 23 KLNJ308ECP 1.090,00
NJ308ECP/C3 40 90 23 KL100184 1.120,00
NUP205ECP 25 52 15 KLNUP205ECP 655,00
NUP206ECP 30 62 16 KLNUP206ECP 735,00
NUP210ECP 50 90 20 KLNUP210ECP 1.170,00
NUP211ECP 55 100 21 KLNUP211ECP 1.430,00
NUP213ECP 65 120 23 KLNUP213ECP 2.000,00
NUP311ECP 55 120 29 KLNUP311ECP 2.080,00
NUP313ECP 65 140 33 KLNUP313ECP 2.910,00
821
81

81
822 DEL 4 – GRUPPE 81 – Transmisjoner
RULLELAGER,
SFÆRISKE
M/SMØRESPOR I
YTTERRING (W33) SKF
Anvendelse Lageret er
selvinnstillende og
derfor ikke så avhengig
av at akselen blir rettet
opp i forhold til lagerhus
(se tabell i håndbok).
Standard ISO 15-1981.
Materiale Spesielt
varmebehandlet
kulelagerstål. Stålholder.
Temp. område Maks. 200 °C.
Betegnelse d-D-B i mm.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B Varenr.
Pris pr.
stk
21304/CC 20 52 15 KL21304CC 770,00
21306/CC 30 72 19 KL21306CC 1.410,00
21307/CC 35 80 21 KL21307CC 1.540,00
21308/CC 40 90 23 KL21308CC 1.650,00
21309E 45 100 25 KL21309E 1.800,00
21310E 50 110 27 KL21310E 2.070,00
21310E/C3 50 110 27 KL21310EC3 2.130,00
21312E 60 130 31 KL21312E 2.730,00
21312E/C3 60 130 31 KL21312EC3 2.810,00
21313E 65 140 33 KL21313E 3.250,00
21314E 70 150 35 KL21314E 3.700,00
21315EK 75 160 37 KL21315EK 4.350,00
21316E 80 170 39 KL21316E 4.650,00
21318E 90 190 43 KL21318E 6.000,00
21319E 95 200 45 KL21319E 7.200,00
22205CC/W33 25 52 18 KL100053 1.140,00
22206CC/W33 30 62 20 KL100054 1.150,00
22207/CC 35 72 23 KL22207CC 1.200,00
22207/CCK 35 72 23 KL22207CCK 1.200,00
22207/CCW33 35 72 23 KL22207CCW33 1.200,00
22207CC/W33 35 72 23 KL100056 1.200,00
22208E 40 80 23 KL22208E 1.300,00
22208EK 40 80 23 KL22208EK 1.300,00
22209 CC/
C3W33
22209 CCK/
C3W33
22209 CCK/
W33
45 85 23 KL100554 1.410,00
45 85 23 KL100333 1.370,00
45 85 23 KL100434 1.370,00
22209CC/W33 45 85 23 KL100058 1.370,00
22210 CC/
C3W33
50 90 23 KL100367 1.450,00
22210CC/W33 50 90 23 KL100059 1.450,00
22210CCK/W33 50 90 23 KL100060 1.450,00
22211E 55 100 25 KL22211E 1.600,00
22211EK 55 100 25 KL22211EK 1.600,00
22211EK/C3 55 100 25 KL22211EKC3 1.600,00
22212/CCKC3 60 110 28 KL22212CCKC3 1.810,00
22212E 60 110 28 KL22212E 1.810,00
22212EC3 60 110 28 KL22212EC3 1.810,00
22212EK 60 110 28 KL22212EK 1.810,00
822
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B Varenr.
Pris pr.
stk
22213CC/W33 65 120 31 KL100062 2.130,00
22213CCK/
C3W33
65 120 31 KL100064 2.130,00
22214E 70 125 31 KL22214E 2.440,00
22214EK 70 125 31 KL22214EK 2.380,00
22215E 75 130 31 KL22215E 2.670,00
22215EC3 75 130 31 KL22215EC3 2.670,00
22215EK 75 130 31 KL22215EK 2.670,00
22215EKC3 75 130 31 KL22215EKC3 2.670,00
22216E 80 140 33 KL22216E 3.050,00
22216EK 80 140 33 KL22216EK 3.050,00
22217E 85 150 36 KL22217E 3.500,00
22217E/C3 85 150 36 KL22217EC3 3.500,00
22217EK 85 150 36 KL22217EK 3.500,00
22217EK/C3 85 150 36 KL22217EKC3 3.500,00
22218E 90 160 40 KL22218E 4.100,00
22218E/C3 90 160 40 KL22218EC3 4.100,00
22218EK 90 160 40 KL22218EK 4.100,00
22218EK/C3 90 160 40 KL22218EKC3 4.100,00
22220E 100 180 46 KL22220E 5.450,00
22220E/C3 100 180 46 KL22220EC3 5.450,00
22220EK 100 180 46 KL22220EK 5.450,00
22220EK/C3 100 180 46 KL22220EKC3 5.450,00
22222E 110 200 53 KL22222E 6.700,00
22222EK 110 200 53 KL22222EK 6.700,00
22222EK/C3 110 200 53 KL22222EKC3 7.050,00
22224E 120 215 58 KL22224E 8.850,00
22224E/C3 120 215 58 KL22224EC3 8.850,00
22224EK/C3 120 215 58 KL22224EKC3 8.850,00
22226E 130 230 64 KL22226E 10.500,00
22232 CCK/
C3W33
160 290 80 KL100513 22.300,00
22308CC/W33 40 90 33 KL100067 1.810,00
22310CCK/W33 50 110 40 KL100072 2.430,00
22311E 55 120 43 KL22311E 2.850,00
22311EK 55 120 43 KL22311EK 2.850,00
22312E 60 130 46 KL22312E 3.350,00
22312EK 60 130 46 KL22312EK 3.350,00
22313E 65 140 48 KL22313E 3.850,00
22313E/C3 65 140 48 KL22313EC3 4.000,00
22313EK 65 140 48 KL22313EK 3.850,00
22313EK/C3 65 140 48 KL22313EKC3 3.850,00
22314E 70 150 51 KL22314E 4.450,00
22314E/C3 70 150 51 KL22314E-C3 4.450,00
22315E 75 160 55 KL22315E 5.150,00
22315EK 75 160 55 KL22315EK 5.150,00
22316E 80 170 58 KL22316E 5.850,00
22316EK 80 170 58 KL22316EK 5.850,00
22317E 85 180 60 KL22317E 6.650,00
22317EK/C3 85 180 60 KL22317EKC3 6.800,00
22318E 90 190 64 KL22318E 7.450,00
22318E/C3 90 190 64 KL22318EC3 7.450,00

DEL 4 – GRUPPE 81 – Transmisjoner 823
Produktbeskrivelse
Produktbeskrivelse
Dim.
d
Dim.
D
CARB LAGER, SKF
Dim.
d
Dim.
B Varenr.
Dim.
D
Dim.
B
Pris pr.
stk
22319E/C3 95 200 67 KL22319EC3 9.150,00
22324CCJA/ 120 260 86 KL100075 21.600,00
23024 CC/
C3W33
120 180 46 KL100450 7.000,00
23024CC/W33 120 180 46 KL100078 6.800,00
23026CC/W33 130 200 52 KL100079 8.350,00
23122CCW33 10 180 56 KL23122CCW33 7.250,00
23124CCW33 120 200 62 KL23124CCW33 9.400,00
23130CCW33 150 250 80 KL23130CCW33 16.000,00
23132CCW33 160 270 86 KL23132CCW33 18.800,00
23218CC/W33 90 160 52.4 KL100082 6.300,00
23220CCW33 100 180 60.3 KL23220CCW33 7.850,00
23224CCW33 120 215 76 KL23224CCW33 12.000,00
23228 CC/
C3W33
140 250 88 KL100393 13.600,00
24024CCW33 120 180 60 KL24024CCW33 9.550,00
29420E 100 210 67 KL29420E 18.000,00
Merknader Andre dimensjoner leveres på bestilling.
Varenr. Pris pr. stk
C2209V 45 85 23 KLC2209V 1.380,00
823
81

81
824 DEL 4 – GRUPPE 81 – Transmisjoner
AKSIALKULELAGER,
ENKELTVIRKENDE SKF
Anvendelse Enkeltvikende
aksialkulelager er
konstruert for å overføre
aksialbelastninger og
styre akselen i en
retning. De kan ikke
belastes radielt.
Standard ISO 104-1979.
Materiale Kulelagerstål, holdere av stål eller messing.
Betegnelse d-D-H i mm.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
H
Varenr. Pris pr. stk
51100 10 24 9 KL51100 195,00
51101 12 26 9 KL51101 196,00
51102 15 28 9 KL51102 194,00
51103 17 30 9 KL51103 196,00
51104 20 35 10 KL51104 196,00
51105 25 42 11 KL51105 217,00
51106 30 47 11 KL51106 234,00
51107 35 52 12 KL51107 249,00
51108 40 60 13 KL51108 305,00
51109 45 65 14 KL51109 345,00
51110 50 70 14 KL51110 375,00
51112 60 85 17 KL51112 515,00
51113 65 90 18 KL51113
51114 70 95 18 KL51114 610,00
51200 10 26 11 KL51200 243,00
51202 15 32 12 KL51202 237,00
51203 17 35 12 KL51203 249,00
51204 20 40 14 KL51204 261,00
51205 25 47 15 KL51205 291,00
51206 30 52 16 KL51206 330,00
51207 35 62 18 KL51207 405,00
51208 40 68 19 KL51208 455,00
51209 45 73 20 KL51209 500,00
51210 50 78 22 KL51210 555,00
51211 55 90 25 KL51211 765,00
51212 60 95 26 KL51212 835,00
51213 65 100 27 KL51213 955,00
51305 25 52 18 KL51305 405,00
51306 30 60 21 KL51306 460,00
51307 35 68 24 KL51307 555,00
51309 45 85 28 KL51309 815,00
51312 60 110 35 KL51312 1.660,00
51314 70 125 40 KL51314 2.660,00
824
AKSIALKULELAGER,
DOBBELTVIRKENDE
SKF
Anvendelse Dobbeltvirkende
aksialkulelager kan
overføre
aksialbelastninger og
således styre akselen i
begge retninger.
Lageret kan ikke
belastes radielt.
Standard ISO 104-1979.
Materiale Kulelagerstål, holdere
av stål eller messing.
Betegnelse d-D-B i mm/tommer.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
H
Varenr. Pris pr. stk
52212 50 95 46 KL52212 1.850,00
52216 65 115 48 KL52216 3.050,00
53205 25 47 16.7 KL53205 490,00
53210 50 78 23.5 KL53210 925,00
53308 40 78 28.5 KL53308 1.050,00

DEL 4 – GRUPPE 81 – Transmisjoner 825
Y - LAGER SKF
Anvendelse Y-lagerenheten gjør enkle og økonomiske lagringer og
pga sine spesielle egenskaper har de fått stor
anvendelse i f. eks landbruksmaskiner,
anleggmaskiner, tekstilmaskiner, transportanordninger,
vifter og næringsmiddelmaskiner.
Y-lagerenheten består av et lagerhus m/sfærisk
lagerleie og et sporkulelager med en motsvarende
sfærisk ytterdiameter.
Standard ISO 2264-1974.
Materiale Holdere av glassfiberarmert polyamid 6.6.
Betegnelse d-D-B i mm/tommer.
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
1726204-2RS1 20 47 14 KL100027 202,00
1726205-2RS1 25 52 15 KL100028 229,00
1726206-2RS1 30 62 16 KL100029 280,00
1726207-2RS1 35 72 17 KL100030 335,00
1726208-2RS1 40 80 18 KL100031 420,00
1726209-2RS1 45 85 19 KL100283 480,00
1726210-2RS1 50 90 20 KL100032 535,00
1726308-2RS1 40 90 23 KL100436 475,00
1726309-2RS1 45 100 25 KL100575 600,00
YAR203-2F 17 40 27.3 KLYAR203-2F 271,00
YAR203/15-2F 15 40 27.4 KL100102 271,00
YAR204-2F 20 47 31 KLYAR204-2F 271,00
YAR204-2RF 20 47 31 KLYAR204-2RF 305,00
YAR 204-012-2F 19.05 47 31 KL100442 271,00
YAR205-2F 25 52 34.1 KLYAR205-2F 315,00
YAR205-2RF 25 52 34.1 KLYAR205-2RF 355,00
YAR205-100-2F 25.4 52 34.1 KL100099 315,00
YAR206-2F 30 62 38.1 KLYAR206-2F 385,00
YAR206-2RF 30 62 38.1 KLYAR206-2RF 430,00
YAR207-2F 35 72 42.9 KLYAR207-2F 465,00
YAR207-2RF 35 72 42.9 KLYAR207-2RF 520,00
YAR208-2F 40 80 49.2 KLYAR208-2F 555,00
YAR208-2RF 40 80 49.2 KLYAR208-2RF 620,00
YAR209-2F 45 85 49.2 KLYAR209-2F 620,00
YAR210-2F 50 90 51.6 KLYAR210-2F 700,00
YAR211-2F 55 100 55.6 KLYAR211-2F 910,00
YAR 211-203-2F 55.562 100 55.6 KL100600 700,00
YAR212-2F 60 110 65.1 KLYAR212-2F 1.220,00
YAR212-2RF 60 110 65.1 KLYAR212-2RF 1.360,00
YAR213-2F 65 120 68.3 KLYAR213-2F 1.400,00
YAR214-2F 70 125 74.6 KLYAR214-2F 2.120,00
YAT205 25 52 27.2 KLYAT205 288,00
YAT206 30 62 30.3 KLYAT206 355,00
YAT207 35 72 33 KLYAT207 425,00
825
81

81
826 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Produktbeskrivelse
Dimensjoner
d
GUMMIKAPPER, SKF
Dimensjoner
D
Dimensjoner
D
Dimensjoner
B
Dimensjoner
B
Varenr. Pris pr. stk
RIS204 52.3 19 KLRIS204 48,50
RIS205 62.3 20.5 KLRIS205 60,00
RIS206A 72.3 21.5 KLRIS206A 73,00
RIS207A 80.3 23 KLRIS207A 82,00
RIS208A 85.3 24 KLRIS208A 97,00
Varenr. Pris pr. stk
YEL205-100 25.4 52 44.4 KLYEL205-100 276,00
YEL206 30 62 48.4 KLYEL206 350,00
YEL206-2F 30 62 48.4 KLYEL206-2F 485,00
YEL208-2F 40 80 56.3 KLYEL208-2F 705,00
YEL210-2F 50 90 62.7 KLYEL210-2F 905,00
YEL212 60 110 77.8 KLYEL212 1.180,00
YET203 17 40 28.6 KLYET203 289,00
YET203-15 12 27.4 28.6 KLYET203-15 289,00
YET204 20 47 31 KLYET204 320,00
YET205 25 52 31 KLYET205 345,00
YET206 30 62 35.7 KLYET206 410,00
YET207 35 72 38.9 KLYET207 500,00
YET208 40 80 43.7 KLYET208 605,00
YET209 45 85 43.7 KLYET209 725,00
YET210 50 90 43.7 KLYET210 780,00
YSA205-2FK 20 52 35 KLYSA205-2FK 305,00
YSA206-2FK 25 62 38 KLYSA206-2FK 380,00
YSA207-2FK 30 72 43 KLYSA207-2FK 475,00
Merknader Andre dimensjoner leveres på bestilling.
826

DEL 4 – GRUPPE 81 – Transmisjoner 827
Y - LAGERENHET KOMPLETT M/STØPEJERNSHUS SKF
Anvendelse Y-lagerenheten gjør enkle og økonomiske lagringer og pga sine spesielle egenskaper har de fått stor
anvendelse i f. eks landbruksmaskiner, anleggsmaskiner, tekstilmaskiner, transportanordninger, vifter og
næringsmiddelmaskiner.
Y-lagerenheten består av et lagerhus m/sfærisk lagerleie og et sporkulelager med en motsvarende sfærisk
ytterdiameter.
Standard ISO 2264-1974.
Materiale Holdere av glassfiberarmert polyamid 6.6.
Betegnelse d i mm/tommer.
Produktbeskrivelse Lager Hus Aksel d Vekt kg Varenr. Pris pr. stk
FY17TF KLYAR203-2F KLFY503M 17 0,44 KLFY17TF 435,00
FY20TF KLYAR204-2F KLFY504M 20 0,60 KLFY20TF 440,00
FY25FM KLYET205 KLFY505M 25 0,78 KLFY25FM 550,00
FY25TF KLYAR205-2F KLFY505M 25 0,77 KLFY25TF 520,00
FY2TF KLYAR211-200-2F KLFY511M 50.8 3,75 KLFY2TF 1.440,00
FY30FM KLYET206 KLFY506M 30 1,10 KLFY30FM 655,00
FY30TF KLYAR206-2F KLFY506M 30 1,10 KLFY30TF 625,00
FY35FM KLYET207 KLFY507M 35 1,50 KLFY35FM 780,00
FY35TF KLYAR207-2F KLFY507M 35 1,40 KLFY35TF 745,00
FY40FM KLYET208 KLFY508M 40 1,95 KLFY40FM 910,00
FY40TF KLYAR208-2F KLFY508M 40 1,90 KLFY40TF 860,00
FY45FM KLYET209 KLFY509M 45 2,15 KLFY45FM 1.090,00
FY45TF KLYAR209-2F KLFY509M 45 2,10 KLFY45TF 980,00
FY50FM KLYET210 KLFY510M 50 2,55 KLFY50FM 1.230,00
FY50TF KLYAR210-2F KLFY510M 50 2,50 KLFY50TF 1.150,00
FY55FM KLYET211 KLFY511M 55 3,60 KLFY55FM 1.490,00
FY55TF KLYAR211-2F KLFY511M 55 3,60 KLFY55TF 1.500,00
FY60TF KLYAR212-2F KLFY512M 60 4,60 KLFY60TF 1.890,00
FY60TR KLYAR212-2RF KLFY512M 60 4,60 KLFY60TR 1.960,00
FY65TF KLYAR213-2F KLFY513M 65 5,30 KLFY65TF 2.340,00
FYC25TF KLYAR205-2F KLFYC505 25 0,93 KLFYC25TF 640,00
FYC30TF KLYAR206-2F KLFYC506 30 1,35 KLFYC30TF 785,00
FYC35TF KLYAR207-2F KLFYC507 35 1,55 KLFYC35TF 920,00
FYC40TF KLYAR208-2F KLFYC508 40 2,00 KLFYC40TF 1.080,00
FYC45TF KLYAR209-2F KLFYC509 45 2,65 KLFYC45TF 1.190,00
FYJ70TF KLYAR214-2F KLFYJ514 70 6,00 KLFYJ70TF 3.500,00
FYJ80TF KLYAR216-2F KLFYJ516 80 7,60 KLFYJ80TF 4.900,00
FYTB17FM KLYET203 KLFYTB503M 17 0,41 KLFYTB17FM 450,00
FYTB17TF KLYAR203-2F KLFYTB503M 17 0,39 KLFYTB17TF 440,00
FYTB20FM KLYET204 KLFYTB504M 20 0,52 KLFYTB20FM 495,00
FYTB20TF KLYAR204-2F KLFYTB504M 20 0,50 KLFYTB20TF 445,00
FYTB25FM KLYET205 KLFYTB505M 25 0,64 KLFYTB25FM 560,00
FYTB25TF KLYAR205-2F KLFYTB505M 25 0,63 KLFYTB25TF 530,00
FYTB30FM KLYET206 KLFYTB506M 30 0,95 KLFYTB30FM 665,00
FYTB30TF KLYAR206-2F KLFYTB506M 30 0,93 KLFYTB30TF 640,00
FYTB35TF KLYAR207-2F KLFYTB507M 35 1,25 KLFYTB35TF 745,00
FYTB40TF KLYAR208-2F KLFYTB208M 40 1,65 KLFYTB40TF 860,00
FYTB45FM KLYET209 KLFYTB509M 45 1,85 KLFYTB45FM 1.040,00
FYTB45TF KLYAR209-2F KLFYTB509M 45 1,80 KLFYTB45TF 980,00
FYTB50TF KLYAR210-2F KLFYTB510M 50 2,15 KLFYTB50TF 1.150,00
SY15TF KLYAR203/15-2F KLSY503M 15 0,51 KLSY15TF 475,00
SY17TF KLYAR203-2F KLSY503M 17 0,50 KLSY17TF 475,00
SY20FM KLYET204 KLSY504M 20 0,59 KLSY20FM 495,00
SY20TF KLYAR204-2F KLSY504M 20 0,57 KLSY20TF 445,00
827
81

81
828 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse Lager Hus Aksel d Vekt kg Varenr. Pris pr. stk
SY25FM KLYET205 KLSY505M 25 0,73 KLSY25FM 560,00
SY25TF KLYAR205-2F KLSY505M 25 0,72 KLSY25TF 530,00
SY30FM KLYET206 KLSY506M 30 1,10 KLSY30FM 665,00
SY30TF KLYAR206-2F KLSY506M 30 1,10 KLSY30TF 640,00
SY35TF KLYAR207-2F KLSY507M 35 1,45 KLSY35TF 745,00
SY40FM KLYET208 KLSY508M 40 1,85 KLSY40FM 910,00
SY40TF KLYAR208-2F KLSY508M 40 1,80 KLSY40TF 860,00
SY40TR KLYAR208-2RF KLSY508M 40 1,80 KLSY40TR 885,00
SY45FM KLYET209 KLSY509M 45 2,25 KLSY45FM 1.090,00
SY45TF KLYAR209-2F KLSY509M 45 2,20 KLSY45TF 980,00
SY50FM KLYET210 KLSY510M 50 2,75 KLSY50FM 1.230,00
SY50TF KLYAR210-2F KLSY510M 50 2,70 KLSY50TF 1.150,00
SY50TR KLYAR210-2RF KLSY510M 50 2,70 KLSY50TR 1.230,00
SY55TF KLYAR211-2F KLSY511M 55 3,60 KLSY55TF 1.500,00
SY60TF KLYAR212-2F KLSY512M 60 4,45 KLSY60TF 1.890,00
SY60TR KLYAR212-2RF KLSY512M 60 4,45 KLSY60TR 1.960,00
SY65TF KLYAR213-2F KLSY513M 65 5,70 KLSY65TF 2.340,00
SYF25TF KLYAR205-2F KLSYF505 25 0,52 KLSYF25TF 600,00
TU20TF KLYAR204-2F KLTU504M 20 0,73 KLTU20TF 510,00
TU30TF KLYAR206-2F KLTU506M 30 1,25 KLTU30TF 745,00
TU50TF KLYAR210-2F KLTU510M 50 2,40 KLTU50TF 1.310,00
828

DEL 4 – GRUPPE 81 – Transmisjoner 829
LAGERHUS, SKF
Merknader Andre dimensjoner leveres på
bestilling.
Produktbeskrivelse Varenr. Pris pr. stk
722516B KL722516B 4.150,00
722517B KL722517B 7.150,00
722520B KL722520B 7.000,00
FY504M KLFY504M 169,00
FY505M KLFY505M 205,00
FY506M KLFY506M 243,00
FY508M KLFY508M 294,00
FY509M KLFY509M 350,00
FY510M KLFY510M 435,00
FY512M KLFY512M 680,00
FYTB505M KLFYTB505M 209,00
FYTB506M KLFYTB506M 247,00
FYTB508M KLFYTB508M 294,00
P40 KLP40 64,00
P47 KLP47 71,00
P52 KLP52 74,00
P72 KLP72 109,00
P85 KLP85 138,00
PF47 KLPF47 69,00
PF52 KLPF52 70,00
PF62 KLPF62 88,00
PF80 KLPF80 138,00
PFD47 KLPFD47 68,00
PFD72 KLPFD72 104,00
PFT40 KLPFT40 61,00
PFT47 KLPFT47 68,00
PFT62 KLPFT62 88,00
PFT72 KLPFT72 104,00
SNL506-605 KLSNL506-605 1.290,00
SNL507-606 KLSNL507-606 955,00
SNL508-607 KLSNL508-607 955,00
SNL509 KLSNL509 1.010,00
SNL510-608 KLSNL510-608 1.090,00
SNL511-609 KLSNL511-609 1.530,00
SNL512-610 KLSNL512-610 1.660,00
SNL513-611 KLSNL513-611 1.940,00
SNL515-612 KLSNL515-612 2.060,00
SNL516-613 KLSNL516-613 2.580,00
SNL517 KLSNL517 2.850,00
SNL518-615 KLSNL518-615 3.250,00
SNL519-616 KLSNL519-616 3.750,00
SNL520-617 KLSNL520-617 4.250,00
SNL522-619 KLSNL522-619 5.750,00
SNL524-620 KLSNL524-620 6.750,00
SY504M KLSY504M 205,00
829
81

81
830 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse Varenr. Pris pr. stk
SY505M KLSY505M 209,00
SY506M KLSY506M 247,00
SY507M KLSY507M 271,00
SY508M KLSY508M 294,00
SY509M KLSY509M 350,00
SY510M KLSY510M 435,00
SY511M KLSY511M 580,00
SY512M KLSY512M 680,00
TU506M KLTU506M 360,00
TU508M KLTU508M 465,00
TILBEHØR LAGERHUSSTYRING, SKF
Merknader Andre dimensjoner leveres på bestilling.
Produktbeskrivelse Varenr. Pris pr. stk
FRB10-110 KLFRB10-110 87,00
FRB10-120 KLFRB10-120 87,00
FRB10-140 KLFRB10-140 133,00
FRB10-150 KLFRB10-150 133,00
FRB105-90 KLFRB105-90 80,00
FRB10-90 KLFRB10-90 111,00
FRB115-100 KLFRB115-100 67,00
FRB12-120 KLFRB12-120 145,00
FRB12-180 KLFRB12-180 197,00
FRB125-130 KLFRB125-130 136,00
FRB125-140 KLFRB125-140 136,00
FRB125-150 KLFRB125-150 133,00
FRB125-160 KLFRB125-160 144,00
FRB13-110 KLFRB13-110 99,00
FRB14-120 KLFRB14-120 107,00
FRB14-215 KLFRB14-215 280,00
FRB15-250 KLFRB15-250 405,00
FRB16-140 KLFRB16-140 140,00
FRB 17.5/160 KL100425 202,00
FRB35-85 KLFRB35-85 67,00
FRB4-100 KLFRB4-100 79,00
FRB4-110 KLFRB4-110 87,00
FRB51-200 KLFRB51-200 202,00
FRB5-140 KLFRB5-140 93,00
FRB55-72 KLFRB55-72 75,00
FRB55-85 KLFRB55-85 67,00
FRB6-62 KLFRB6-62 60,00
FRB75-72 KLFRB75-72 71,00
FRB8-100 KLFRB8-100 111,00
FRB85-72 KLFRB85-72 71,00
FRB8-62 KLFRB8-62 58,00
FRB9-90 KLFRB9-90 81,00
830

DEL 4 – GRUPPE 81 – Transmisjoner 831
TILBEHØR LAGERHUS TETNING, SKF
Merknader Andre dimensjoner leveres på bestilling.
Produktbeskrivelse Varenr. Pris pr. stk
FS110 KLFS110 5,60
FS190 KLFS190 11,50
FS330 KLFS330 47,50
FS370 KLFS370 77,00
TSN509C KLTSN509C 173,00
TSN520C KLTSN520C 615,00
TSN506G KLTSNA506G 142,00
TSN507G KLTSNA507G 182,00
TSN508G KLTSNA508G 201,00
TSN509A KLTSNA509A 330,00
TSN509G KLTSNA509G 165,00
TSN510G KLTSNA510G 176,00
TSN511G KLTSNA511G 223,00
TSN512G KLTSNA512G 203,00
TSN513A KLTSNA513A 450,00
TSN513G KLTSNA513G 210,00
TSN515C KLTSNA515C 280,00
TSN515G KLTSNA515G 258,00
TSN516G KLTSNA516G 285,00
TSN517G KLTSNA517G 310,00
TSN518A KLTSNA518A 595,00
TSN518G KLTSNA518G 355,00
TSN519G KLTSNA519G 450,00
TSN520G KLTSNA520G 515,00
TSN522G KLTSNA522G 565,00
TSN524G KLTSNA524G 355,00
TSN528G KLTSNA528G 415,00
TSN530G KLTSNA530G 445,00
TSN606G KLTSNA606G 89,00
TSN608G KLTSNA608G 163,00
TSN609G KLTSNA609G 110,00
TSN610G KLTSNA610G 118,00
TSN611A KLTSNA611A 370,00
TSN611G KLTSNA611G 126,00
TSN613G KLTSNA613G 212,00
TSN615G KLTSNA615G 203,00
TSN616G KLTSNA616G 250,00
TSN617G KLTSNA617G 288,00
TILBEHØR TIL LAGERHUS ENDELOKK,
SKF
Merknader Andre dimensjoner leveres på bestilling.
Produktbeskrivelse Varenr. Pris pr. stk
ASNH507-606 KL100598 57,00
ASNH509 KLASNH509 81,00
ASNH 511-609 KL100299 59,00
ASNH524-620 KLASNH524-620 296,00
KLEMHYLSE, SKF
Anvendelse Fastsetting av lager med kronisk hull på sylindrisk
aksel. Klemhylser leveres komplett med låsemutter
og sikringsanordning.
Standard Mål på klemhylsene jfr. ISO 113/1-1979. Konsitet
1:12.
Betegnelse d1 i mm.
Produktbeskrivelse d Varenr. Pris pr. stk
H205 20 KLH205 202,00
H206 25 KLH206 204,00
H207 30 KLH207 215,00
H208 35 KLH208 228,00
H209 40 KLH209 280,00
H210 45 KLH210 300,00
H211 50 KLH211 325,00
H212 55 KLH212 355,00
H213 60 KLH213 385,00
H215 65 KLH215 670,00
H216 70 KLH216 805,00
H217 75 KLH217 915,00
H218 80 KLH218 1.060,00
H219 85 KLH219 1.210,00
H220 90 KLH220 1.290,00
H2305 20 KLH2305 310,00
H2307 30 KLH2307 320,00
H2308 40 KLH2308 320,00
H2309 45 KLH2309 370,00
H2310 50 KLH2310 400,00
H2311 60 KLH2311 435,00
H2313 65 KLH2313 665,00
H2315 70 KLH2315 900,00
H2316 75 KLH2316 1.080,00
H2317 80 KLH2317 1.150,00
H2318 85 KLH2318 1.420,00
H2320 90 KLH2320 1.930,00
H2322 100 KLH2322 2.250,00
H3024 110 KLH3024 2.130,00
H3028 125 KLH3028 3.500,00
H305 20 KLH305 197,00
H306 25 KLH306 209,00
H307 30 KLH307 231,00
H309 40 KLH309 287,00
H310 45 KLH310 325,00
H311 50 KLH311 340,00
H312 55 KLH312 360,00
H3124 110 KLH3124 2.140,00
H3126 115 KLH3126 2.760,00
H313 60 KLH313 405,00
H3130 135 KLH3130 4.950,00
H3132 140 KLH3132 5.750,00
H3134 150 KLH3134 6.200,00
H314 60 KLH314 630,00
H315 65 KLH315 695,00
H316 70 KLH316 850,00
831
81

81
832 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse d Varenr. Pris pr. stk
H317 75 KLH317 975,00
H318 80 KLH318 1.100,00
H320 90 KLH320 1.410,00
H322 100 KLH322 1.770,00
AVTREKKSHYLSER, SKF
Merknader Andre dimensjoner leveres på bestilling.
832
Dim Varenr. Pris pr. stk
60 KLAH2313 1.100,00
LÅSEMUTTER, SKF
Anvendelse Fastspenning av lager og andre komponenter på
aksler og for å montere og demontere lager på
avdraghylser eller kroniske akseltapper.
Standard Mutre opptil KM40 ISO gjengetolleranse 5H, ISO 965/
111-1980.
Materiale Stål i høyholdsfastkvalitet som er fosfatert og oljet.
Betegnelse G i mm.
Produktbeskrivelse Dim Varenr. Pris pr. stk
KM1 M12X1 KLKM1 46,50
KM2 M15X1 KLKM2 51,00
KM3 M17X1 KLKM3 64,00
KM4 M20X1 KLKM4 85,00
KM5 M25X1,5 KLKM5 91,00
KM6 M30X1,5 KLKM6 98,00
KM7 M35X1,5 KLKM7 113,00
KM8 M40X1,5 KLKM8 114,00
KM9 M45X1,5 KLKM9 121,00
KM10 M50X1,5 KLKM10 141,00
KM11 M55X2 KLKM11 152,00
KM12 M60X2 KLKM12 164,00
KM13 M65X2 KLKM13 198,00
KM14 M70x2 KLKM14 229,00
KM17 M85x2 KLKM17 405,00
KM18 M90x2 KLKM18 475,00
KM19 M95x2 KLKM19 515,00
KM20 M100x2 KLKM20 575,00
KM21 M105x2 KLKM21 620,00
KM24 M120x2 KLKM24 895,00
KM26 M130x2 KLKM26 1.090,00
KM28 M140x2 KLKM28 1.360,00
KMT10 M50x1,5 KLKMT10 950,00
KMT13 M65x2 KLKMT13 1.530,00
KMT6 M30x1,5 KLKMT6 780,00

DEL 4 – GRUPPE 81 – Transmisjoner 833
LÅSEBRIKKE, SKF
Anvendelse Sikring av akselmuttere på aksel.
Standard ISO 2982.
Materiale Båndstål i dygdragningskvalitet.
Betegnelse d-d1-d2-B-f-M i mm.
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
d2
Dimensjoner
B
Dimensjoner
f
Dimensjoner
M
Varenr. Pris pr. stk
MB 1 12 25 1,00 3 10,50 KLMB1 11,50
MB 2 15 28 1,00 4 13,50 KLMB2 11,50
MB 3 17 32 1,00 4 15,50 KLMB3 11,50
MB 4 20 36 1,00 4 18,50 KLMB4 12,50
MB 5 25 42 1,25 5 23,00 KLMB5 12,50
MB 6 30 49 1,25 6 27,50 KLMB6 12,50
MB 7 35 57 1,25 6 32,50 KLMB7 12,50
MB 8 40 62 1,25 6 37,50 KLMB8 15,00
MB 9 45 69 1,25 6 42,50 KLMB9 15,00
MB 10 50 74 1,25 6 47,50 KLMB10 17,00
MB 11 55 81 1,50 8 52,50 KLMB11 21,00
MB 12 60 86 1,50 8 57,50 KLMB12 23,00
MB 13 65 92 1,50 8 62,50 KLMB13 25,00
MB 14 70 98 1,50 8 66,50 KLMB14 28,00
MB 15 75 104 1,50 8 71,50 KLMB15 29,00
MB 16 80 112 1,75 10 76,50 KLMB16 39,50
MB 17 85 119 1,75 10 81,50 KLMB17 43,00
MB 18 90 126 1,75 10 86,50 KLMB18 48,00
MB 19 95 133 1,75 10 91,50 KLMB19 54,00
MB 20 100 142 1,75 12 96,50 KLMB20 68,00
MB 21 105 145 1,75 12 100,50 KLMB21 79,00
MB 22 110 154 1,75 12 105,50 KLMB22 79,00
MB 24 120 164 2,00 14 115,00 KLMB24 153,00
MB 26 130 175 2,00 14 125,00 KLMB26 211,00
MB 28 140 192 2,00 16 135,00 KLMB28 227,00
833
81

81
834 DEL 4 – GRUPPE 81 – Transmisjoner
NÅLELAGER, SKF NÅLEBØSSINGER, SKF
Anvendelse Lagringer hvor
den radielle
plassen er
begrenset.
Lageret har stor
bæreevne på
tross av sin lave
seksjonshøyde.
Standard ISO 3245-1974.
Materiale Kulelagerstål
med holder av
stål, med
unntak av
produkt med TN
betegnelse, som er glassfiberarmert polyamid 66.
Temp. område Maks. 120 °C.
Betegnelse Fw-D-C i mm.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B
Varenr. Pris pr. stk
NK10-16TN 10 17 16 KLNK10-16TN 125,00
NK12-16 12 19 16 KLNK12-16 127,00
NK15-16 15 23 16 KLNK15-16 137,00
NK15-20 15 23 20 KLNK15-20 153,00
NK20-20 20 28 20 KLNK20-20 180,00
NK25-20 25 33 20 KLNK25-20 211,00
NK30-30 30 40 30 KLNK30-30 184,00
NK32-30 32 42 30 KLNK32-30 265,00
NK45-20 45 55 20 KLNK45-20 219,00
NKI10-16 10 22 16 KLNKI10-16 188,00
NKI10-20 10 22 20 KLNKI10-20 210,00
NKI12-20 12 24 20 KLNKI12-20 224,00
NKI15-16 15 27 16 KLNKI15-16 210,00
NKI17-16 17 29 16 KLNKI17-16 227,00
NKI25-20 25 38 20 KLNKI25-20 310,00
NKI30-30 30 45 30 KLNKI30-30 365,00
NKI32-20 32 47 20 KLNKI32-20 370,00
NKI40-20 40 55 20 KLNKI40-20 385,00
NKI45-25 45 62 25 KLNKI45-25 440,00
NKI5-12TN 5 15 12 KLNKI5-12TN 152,00
NKS45 45 60 22 KLNKS45 500,00
RNA4904 25 37 17 KLRNA4904 229,00
834
Anvendelse Hovedsakelig der man
ønsker kompakte og
økonomiske lagringer som
har lav seksjonshøyde og
stor bæreevne.
Standard ISO 3245-1974.
Materiale Kulelagerstål med holder av
stål.
Betegnelse Fw-D-C i mm.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B
AKSIALRULLELAGER,
SYLINDRISKE SKF
AKSIAL NÅLELAGER, SKF
Varenr. Pris pr. stk
HK0808 8 12 8 KLHK0808 40,50
HK1010 10 14 10 KLHK1010 41,00
HK1210 12 16 10 KLHK1210 43,50
HK1212 12 18 12 KLHK1212 46,00
HK1312 13 19 12 KLHK1312 46,50
HK1512 15 21 12 KLHK1512 49,00
HK1516 15 21 16 KLHK1516 51,00
HK1616 16 22 16 KLHK1616 54,00
HK1812 18 24 12 KLHK1812 54,00
HK2030 20 26 30 KLHK2030 90,00
HK2220 22 28 22 KLHK2220 68,00
HK2516 25 32 16 KLHK2516 66,00
HK4520 45 52 20 KLHK4520 127,00
Anvendelse Enkeltvirkende aksialrullelager
konstruert for stive lagringer som kan
overføre veldig store
aksialbelastninger.
Standard ISO 104-1979.
Materiale Kulelagerstål med holder av
glassfiberarmert polyamid 66.
Temp. område Maks. 120 °C.
Betegnelse d-D-H i mm.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B
Varenr. Pris pr. stk
81105TN 25 42 11 KL81105TN 440,00
Merknader Andre dimensjoner leveres på bestilling.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B
Varenr. Pris pr. stk
AXK1730TN 17 30 2 KLAXK1730TN 31,50
AXK2542 25 42 2 KLAXK2542 36,50
AXK3047 30 47 2 KLAXK3047 40,50

DEL 4 – GRUPPE 81 – Transmisjoner 835
STØTTERULLER, SKF
Merknader Andre dimensjoner leveres på
bestilling.
Produktbeskrivelse
Dim.
d
Dim.
D
KAMRULLER, SKF
Dim.
B
Varenr. Pris pr. stk
NUTR17A 17 40 21 KLNUTR17A 635,00
NUTR2562A 25 62 25 KLNUTR2562A 905,00
NUTR3072A 30 72 29 KLNUTR3072A 1.060,00
NUTR30A 30 62 29 KLNUTR30A 905,00
AXK1730TN 17 30 2 KLAXK1730TN 31,50
Merknader Andre
dimensjoner
leveres på
bestilling.
Produktbeskrivelse
Dim.
d
Dim.
D
Dim.
B
Varenr. Pris pr. stk
KR26PP 10 26 36 KLKR26PP 510,00
KR30PP 12 30 40 KLKR30PP 605,00
KRVE16PP 6 16 28 KLKRVE16PP 570,00
NUKR35A 16 35 52 KLNUKR35A 765,00
NUKR40 18 40 58 KLNUKR40 910,00
NUKR52A 20 52 66 KLNUKR52A 1.230,00
NUKR62A 24 62 80 KLNUKR62A 1.570,00
LØPERULLER, SKF
Merknader Andre dimensjoner leveres på
bestilling.
Produktbeskrivelse
Løperuller SKF,
305702C-2Z
Løperuller
SKF,305704C-2Z
Løperuller
SKF,305705C-2Z
Løperuller
SKF,305805C-2Z
Løperuller
SKF,305806C-2Z
Løperuller
SKF,361207R
Dim.
d
Dim.
D
Dim.
B Varenr.
Pris pr.
stk
15 40 15.9 KL305702C-2Z 660,00
20 52 20.6 KL305704C-2Z 760,00
25 62 20.6 KL305705C-2Z 895,00
25 62 20.6 KL305805C-2Z 895,00
30 72 23.8 KL305806C-2Z 1.060,00
35 80 17 KL361207R 980,00
835
81

81
836 DEL 4 – GRUPPE 81 – Transmisjoner
GLIDELAGER, SKF
Anvendelse Den høye holdbarheten på glideoverflatene gjør at helstål
leddlager har utmerkede egenskaper på lagringer som skal
overføre stor belastninger i vekslende retninger, støtbelastninger
eller store statiske belastninger.
Standard ISO 6124 og DIN 648.
Materiale Helstål.
Temp. område Uten tetninger: -60 °C til 300 °C. Med tetninger: -30 °C til 130 °C.
Betegnelse d-D-B i mm.
Produktbeskrivelse
Dimensjoner
d
Dimensjoner
D
Dimensjoner
B
Varenr. Pris pr. stk
Glidelager, GE4E 4 12 5 KLGE4E 183,00
Glidelager, GE12E 12 22 10 KLGE12E 151,00
Glidelager, GE15ES 15 26 12 KLGE15ES 215,00
Glidelager, GE17ES 17 30 14 KLGE17ES 218,00
Glidelager, GE17ES-2RS 17 30 14 KLGE17ES-2RS 256,00
Glidelager, GE20C 20 35 16 KLGE20C 291,00
Glidelager, GE20ES 20 35 16 KLGE20ES 215,00
Glidelager, GE20ES-2RS 20 35 16 KLGE20ES-2RS 296,00
Glidelager, GE25C 25 42 20 KLGE25C 385,00
Glidelager, GE25ES 25 42 20 KLGE25ES 280,00
Glidelager, GE25ES-2RS 25 42 20 KLGE25ES-2RS 330,00
Glidelager, GE30ES 30 47 22 KLGE30ES 293,00
Glidelager, GE30ES-2RS 30 47 22 KLGE30ES-2RS 380,00
Glidelager, GE35ES 35 55 25 KLGE35ES 380,00
Glidelager, GE35ES-2RS 35 55 25 KLGE35ES-2RS 460,00
Glidelager, GE40ES 40 62 28 KLGE40ES 450,00
Glidelager, GE40ES-2RS 40 52 28 KLGE40ES-2RS 550,00
Glidelager, GE45ES 45 68 32 KLGE45ES 535,00
Glidelager, GE45ES-2RS 45 68 32 KLGE45ES-2RS 640,00
Glidelager, GE50ES 50 75 35 KLGE50ES 700,00
Glidelager, GE50ES-2RS 50 75 35 KLGE50ES-2RS 800,00
Glidelager, GE60ES 60 90 44 KLGE60ES 1.100,00
Glidelager, GE60ES-2RS 60 90 44 KLGE60ES-2RS 1.230,00
Glidelager, GE70ES 70 105 49 KLGE70ES 1.530,00
Glidelager, GE70ES-2RS 70 105 49 KLGE70ES-2RS 1.800,00
Glidelager, GE80ES 80 120 55 KLGE80ES 2.070,00
Glidelager, GE80ES-2RS 80 120 55 KLGE80ES-2RS 2.420,00
Glidelager, GE90ES 90 130 60 KLGE90ES 2.680,00
Glidelager, GE100ES 100 150 70 KLGE100ES 3.550,00
Glidelager, GE100ES-2RS1 100 150 70 KL100229 4.250,00
Glidelager, GE110ES-2RS1 110 160 70 KL100230 5.200,00
Glidelager, GEG32ES 32 52 32 KLGEG32ES 635,00
Glidelager, GEG40ES 40 62 40 KLGEG40ES 800,00
Glidelager, GEH20ES-2RS 20 42 25 KLGEH20ES2RS 360,00
Glidelager, GEM20ES-2RS 20 35 24 KLGEM20ES2RS 495,00
Glidelager, GEM25ES-2RS 25 42 29 KLGEM25ES2RS 530,00
Glidelager, GEM30ES-2RS 30 47 30 KLGEM30ES2RS 560,00
Glidelager, GEM40ES-2RS 40 62 38 KLGEM40ES2RS 755,00
Glidelager, GEM45ES-2RS 45 68 40 KLGEM45ES2RS 865,00
Glidelager, GEM50ES-2RS 50 75 43 KLGEM50ES2RS 1.050,00
Glidelager, GEM60ES-2RS 60 90 54 KLGEM60ES2RS 1.600,00
836

DEL 4 – GRUPPE 81 – Transmisjoner 837
STANGHODE, SKF FETT, SKF
Anvendelse Opplagring av hydraulikksylindere og andre
innbyggingsapplikasjoner som har store belastninger i
vekslende retninger.
Standard DIN 648 og ISO 6126.
Produktbeskrivelse
Stanghode SKF,
SA8E
Stanghode SKF,
SA10E
Stanghode SKF,
SA12E
Stanghode SKF,
SAKAC8M
Stanghode SKF,
SAKAC10M
Stanghode SKF,
SAKAC12M
Stanghode SKF,
SAKAC16M
Stanghode SKF,
SAKB12F
Stanghode SKF,
SAKB22F
Stanghode SKF,
SAL12E
Stanghode SKF,
SAL30ES
Stanghode SKF,
SALKAC10M
Stanghode SKF,
SALKAC12M
Stanghode SKF,
SI30ES
Stanghode SKF,
SIKAC5M
Stanghode SKF,
SIKAC6M
Stanghode SKF,
SIKAC8M
Stanghode SKF,
SIKAC10M
Stanghode SKF,
SIKAC12M
Stanghode SKF,
SIKAC14M
Stanghode SKF,
SIKAC16M
Stanghode SKF,
SILKAC8M
Stanghode SKF,
SILKAC12M
Øhull
8
MM
10
MM
12
MM
8
MM
10
MM
12
MM
16
MM
12
MM
22
MM
12
MM
30
MM
10
MM
12
MM
30
MM
5
MM
6
MM
8
MM
10
MM
12
MM
14
MM
16
MM
8
MM
12
MM
Gjenge
dim.
Varenr.
Pris pr.
stk
M8 KLSA8E 320,00
M10 KLSA10E 345,00
M12 KLSA12E 395,00
8M KLSAKAC8M 345,00
M10 KLSAKAC10M 425,00
M12 KLSAKAC12M 485,00
M16 KLSAKAC16M 750,00
M12 KLSAKB12F 460,00
M22X1,5 KLSAKB22F 2.090,00
M12 KLSAL12E 465,00
M30X2 KLSAL30ES 1.490,00
M10 KLSALKAC10M 445,00
M12 KLSALKAC12M 510,00
M30X2 KLSI30ES 1.390,00
M5 KLSIKAC5M 540,00
M6 KLSIKAC6M 315,00
M8 KLSIKAC8M 330,00
M10 KLSIKAC10M 355,00
M12 KLSIKAC12M 505,00
M14 KLSIKAC14M 745,00
M16 KLSIKAC16M 865,00
M8 KLSILKAC8M 345,00
M12 KLSILKAC12M 530,00
Merknader Andre dimensjoner leveres på bestilling.
Varenr. Pris pr. stk
KLLAGD125EM2 268,00
KL100645 286,00
KL100618 315,00
KLLAGD125WA2 260,00
KLLGEM2-04 118,00
KLLGEM2-5 1.150,00
KLLGEP2-04 83,00
KLLGEP2-1 163,00
KLLGFP2-040 165,00
KLLGHQ3-04 122,00
KLLGHQ3-1 263,00
KLLGMT2-02 79,00
KLLGMT2-04 83,00
KLLGMT2-1 146,00
KLLGMT2-5 620,00
KLLGMT3-04 83,00
KLLGMT3-1 146,00
KLLGWA2-0.4 101,00
KLLGWA2-02 83,00
KLLGWA2-1 202,00
837
81

81
838 DEL 4 – GRUPPE 81 – Transmisjoner
VEDLIKEHOLDSPRODUKTER, SKF
Merknader Andre dimensjoner leveres på bestilling.
Produktbeskrivelse Varenr. Pris pr. stk
Induksjonsvarmer KLTIH030 20.000,00
Avtrekker skivesett KLTMBS100 5.550,00
Termometer -50-900 °C KLTMDT900A 3.950,00
Slaghylsesett Ø10-50 mm KLTMFT33 3.950,00
Avtrekker 3 armet hydraulisk KLTMHP8 5.700,00
Avtrekker for sporkulelager KLTMMD61 6.150,00
Avtrekker 2 armet 170 mm gripevidde KLTMMP2X170 810,00
Avtrekker 2 armet 65 mm gripevidde KLTMMP2X65 420,00
Avtrekker 3 armet 185 mm gripevidde KLTMMP3X185 1.090,00
Avtrekker 3 armet 230 mm gripevidde KLTMMP3X230 1.910,00
Turtalsmåler 3-15000 RPM KLTMOT1 3.700,00
Avtrekker med spennhylse og glidehammer KLTMSC6 3.550,00
Bladsøker 13 Blad 0,03-0,3 mm KL729865A 222,00
Bladsøker 29 Blad 0,05-1,00 mm KL729865B 520,00
Termopenn -30-200 °C KLTMTP1 1.450,00
838

DEL 4 – GRUPPE 81 – Transmisjoner 839
CR TETNING
Merknader Andre
dimensjoner
leveres på
bestilling. DIN
3760.
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
6X16X5 HMS4 6 16 5 CR-0031209 59,00
6X16X7HMS4 6 16 7 CR-0033634 59,00
6X19X6 HMS47 6 19 6 CR-0041653 59,00
6X22X7HMS48 6 22 7 CR-0041481 49,00
7X16X7 HMS4 7 16 7 CR-0028460 43,00
7X22X7HMS4 7 22 7 CR-0029738 39,50
8X16X7HMS4 8 16 7 CR-0028464 42,00
8X18X5 HMS4 8 18 5 CR-0040530 54,00
8X20X8 HMS4 8 20 8 CR-0040580 55,00
8X22X7HMS4 8 22 7 CR-0029764 39,50
8X22X8 HMS4 8 22 8 CR-0041484 49,00
8X24X7HMS4 8 24 7 CR-0029765 39,50
9X18X7 HMS4 9 18 7 CR-0045226 52,00
9X22X16HMS46 9 22 16 CR-0040595 51,00
9X24X7HMS47 9 24 7 CR-0040594 55,00
9X26X7 HMS4 9 26 7 CR-0029788 38,00
10X18X6 HMS4 10 18 6 CR-0047451 59,00
10X19X7HMS4 10 19 7 CR-0029230 39,50
10X20X6 HMS4 10 20 6 CR-0041646 49,00
10X22X7HMS4 10 22 7 CR-0029231 39,50
10X24X7HMS4 10 24 7 CR-0031547 39,50
10X26X7HMS4 10 26 7 CR-0031673 41,50
10X28X7 HMS4 10 28 7 CR-0040601 57,00
10X30X10 HMS 10 30 10 CR-0041457 50,00
11X22X7HMS4 11 22 7 CR-0029240 38,50
11X26X7HMS46 11 26 7 CR-0040598 59,00
11X30X7 HMS4 11 30 7 CR-0033581 38,00
12X19X5 HMS4 12 19 5 CR-0029248 37,00
12X20X5 HMS4 12 20 5 CR-0029249 43,00
12X22X7HMS4 12 22 7 CR-0031558 39,50
12X24X7HMS4 12 24 7 CR-0031741 39,50
12X25X7 HMS4 12 25 7 CR-0029250 39,50
12X25X8 HMS4 12 25 8 CR-0041179 49,00
12X26X8 HMS4 12 26 8 CR-0041470 59,00
12X28X7HMS4 12 28 7 CR-0029253 41,50
12X30X7HMS4 12 30 7 CR-0031171 37,50
12X30X10 HMS 4 12 30 10 CR-0044095 50,00
12X32X7 HMS4 12 32 7 CR-0029256 47,50
12X32X10 HMS4 12 32 10 CR-0041168 58,00
13X25X5 HMS4 13 25 5 CR-0041169 49,00
13X26X7 HMS4 13 26 7 CR-0041525 50,00
13X30X8 HMS4 13 30 8 CR-0041175 50,00
14X22X4 HMS4 14 22 4 CR-0041662 49,50
14X23X7 HMS4 14 23 7 CR-0041181 55,00
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
14X24X7HMS4 14 24 7 CR-0029273 39,50
14X25X5 HMS4 14 25 5 CR-0041527 49,00
14X26X7 HMS4 14 26 7 CR-0041530 57,00
14X28X7 HMS4 14 28 7 CR-0029276 41,50
14X30X7HMS4 14 30 7 CR-0031173 41,50
14X30X10 HMS4 14 30 10 CR-0040573 50,00
14X32X10 HMS4 14 32 10 CR-0040572 67,00
14X35X7 HMS4 14 35 7 CR-0031175 43,50
14X35X10 HMS4 14 35 10 CR-0041822 61,00
15X26X7HMS4 15 26 7 CR-0033587 41,50
15X28X7 CRW1 15 28 7 CR-0029293 57,00
15X28X9 HMS4 15 28 9 CR-0040569 57,00
15X30X7HMS4 15 30 7 CR-0029295 41,50
15X30X10HMS47 15 30 10 CR-0041510 50,00
15X32X7CRW1 15 32 7 CR-0029296 60,00
15X32X7HMSA7 15 32 7 CR-0029297 48,50
15X32X7HMS4 15 32 7 CR-0031821 47,50
15X32X10 HMS4 15 32 10 CR-0041220 58,00
15X35X7CRW1 15 35 7 CR-0029298 63,00
15X35X7HMSA7 15 35 7 CR-0029299 50,00
15X35X7HMS4 15 35 7 CR-0029300 47,50
15X35X10 HMS4 15 35 10 CR-0042371 43,50
15X40X10 HMS4 15 40 10 CR-0029301 50,00
15X24X7 HMS4 15 42 7 CR-0045086 51,00
15X42X10 HMS4 15 42 10 CR-0041701 72,00
16X22X4 HMS4 16 22 4 CR-0029306 37,00
16X24X5 HMS4 16 24 5 CR-0029307 37,00
16X24X7 HMS4 16 24 7 CR-0029308 37,00
16X26X7 HMS4 16 26 7 CR-0041397 57,00
16X28X7HMSA7 16 28 7 CR-0029309 43,50
16X28X7HMS4 16 28 7 CR-0029310 41,50
16X30X7HMS4 16 30 7 CR-0031569 41,50
16X30X10 HMS4 16 30 10 CR-0045270 50,00
16X32X7 HMS4 16 32 7 CR-0031570 47,50
16X32X10 HMS4 16 32 10 CR-0045271 58,00
16X35X7 HMS4 16 35 7 CR-0031176 47,50
16X40X10 HMS4 16 40 10 CR-0041245 62,00
17X29X5 HMS4 17 29 5 CR-0031878 41,50
17X29X5HMS4 17 29 5 CR-0032109 50,00
17X30X7 HMS4 17 30 7 CR-0031879 41,50
17X32X7 HMS4 17 32 7 CR-0029321 47,50
17X32X10 HMS4 17 32 10 CR-0041243 58,00
17X35X7 HMS4 17 35 7 CR-0029323 47,50
17X35X10 HMS4 17 35 10 CR-0041237 58,00
17X40X7 HMS4 17 40 7 CR-0029327 50,00
17X40X10 HMS4 17 40 10 CR-0029325 50,00
17X47X10 HMS4 17 47 10 CR-0041436 73,00
18X28X7HMS4 18 28 7 CR-0029331 41,50
18X30X7HMS4 18 30 7 CR-0029334 40,50
18X32X7HMS4 18 32 7 CR-0029336 112,00
18X32X8 HMS4 18 32 8 CR-0041194 61,00
839
81

81
840 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
18X35X7HMS4 18 35 7 CR-0029339 47,50
18X35X8 HMS4 18 35 8 CR-0041191 58,00
18X35X10 HMS4 18 35 10 CR-0041190 58,00
18X37X10 HMS4 18 37 10 CR-0041189 70,00
18X40X7 HMS4 18 40 7 CR-0031573 50,00
18X40X10 HMS4 18 40 10 CR-0041195 62,00
19X27X6 HMS4 19 27 6 CR-0029343 38,00
19X32X7 HMS4 19 32 7 CR-0029344 47,50
19X35X10 HMS4 19 35 10 CR-0033594 61,00
19X40X10 HMS4 19 40 10 CR-0042488 62,00
20X30X5 HMS4 20 30 5 CR-0029348 41,50
20X30X7HMSA7 20 30 7 CR-0029350 43,50
20X30X7HMS4 20 30 7 CR-0029351 41,50
20X32X7CRW1 20 30 7 CR-0029352 63,00
20X32X7HMS4 20 32 7 CR-0029353 47,50
20X35X6 HMS4 20 35 6 CR-0039684 47,50
20X35X7CRW1 20 35 7 CR-0029355 63,00
20X35X7HMS4 20 35 7 CR-0029357 47,50
20X35X10HMS4 20 35 10 CR-0029354 47,50
20X37X7CRW1 20 37 7 CR-0029363 70,00
20X37X10 HMS4 20 37 10 CR-0041207 70,00
20X40X7HMS4 20 40 7 CR-0029364 50,00
20X40X7HMSA75 20 40 7 CR-0041823 74,00
20X40X10 HMS4 20 40 10 CR-0029362 50,00
20X42X7 HMS4 20 42 7 CR-0029367 51,00
20X42X10 HMS4 20 42 10 CR-0041077 63,00
20X47X7CRW1 20 47 7 CR-0029368 79,00
20X47X7HMS4 20 47 7 CR-0029369 58,00
20X52X7 HMS4 20 52 7 CR-0031574 58,00
20X52X10 HMS4 20 52 10 CR-0029370 61,00
21X32X7HMS47 21 32 7 CR-0041070 63,00
21X35X8 HMS4 21 35 8 CR-0041082 58,00
21X40X10 HMS4 21 40 10 CR-0041084 73,00
22X32X7CRW1 22 32 7 CR-0029375 63,00
22X32X7HMS4 22 32 7 CR-0029377 47,50
22X35X6 HMS4 22 35 6 CR-0040186 43,50
22X35X7CRW1 22 35 7 CR-0029378 63,00
22X35X7HMS7 22 35 7 CR-0029380 47,50
22X35X10 HMS4 22 35 10 CR-0041096 61,00
22X37X7 HMS4 22 37 7 CR-0041095 70,00
22X38X8 HMS4 22 38 8 CR-0041544 62,00
22X40X7 HMS4 22 40 7 CR-0029383 50,00
22X40X10 HMS4 22 40 10 CR-0029382 50,00
22X42X10 HMS4 22 42 10 CR-0031182 51,00
22X45X7 HMS4 22 45 7 CR-0041087 66,00
22X47X7 HMS4 22 47 7 CR-0031994 54,00
22X47X10 HMS4 22 47 10 CR-0041066 72,00
23X40X10 HMS4 23 40 10 CR-0042373 50,00
23X42X10 HMS4 23 42 10 CR-0041753 72,00
24X35X7HMS4 24 35 7 CR-0029393 47,50
24X36X9 HMS4 24 36 9 CR-0041036 70,00
840
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
24X37X7HMS4 24 37 7 CR-0031576 50,00
24X40X10 HMS4 24 40 10 CR-0041037 62,00
24X42X10 HMS4 24 42 10 CR-0041043 66,00
24X47X7 HMS4 24 47 7 CR-0041587 72,00
24X47X10 HMS4 24 47 10 CR-0041641 76,00
24X50X10 HMS4 24 50 10 CR-0041065 79,00
25X33X6 HMS4 25 33 6 CR-0040543 63,00
25X35X7HMS4R 25 35 7 CR-0028433 47,50
25X36X7 HMS4 25 36 7 CR-0041582 70,00
25X37X5 HMS4 25 37 5 CR-0041061 62,00
25X37X7 HMS4 25 37 7 CR-0029401 50,00
25X38X7HMS4 25 38 7 CR-0029403 50,00
25X40X5 HMS4 25 40 5 CR-0041720 62,00
25X40X7CRW1 25 40 7 CR-0029406 70,00
25X40X7HMS4 25 40 7 CR-0029407 50,00
25X40X8 HMSA7 25 40 8 CR-0029408 54,00
25X40X10 HMS4 25 40 10 CR-0029405 47,00
25X42X7HMS4 25 42 7 CR-0029411 51,00
25X42X10 HMS4 25 42 10 CR-0029410 51,00
25X45X8 HMS4 25 45 8 CR-0034517 51,00
25X45X10 HMS4 25 45 10 CR-0029413 51,00
25X46X7 HMS4 25 46 7 CR-0041141 72,00
25X47X7HMSA7 25 47 7 CR-0029417 63,00
25X47X7HMS4 25 47 7 CR-0029418 58,00
25X47X8 HMS4 25 47 8 CR-0041619 72,00
25X47X10 HMS4 25 47 10 CR-0029416 58,00
25X50X10 HMS4 25 50 10 CR-0031579 58,00
25X52X7HMS4 25 52 7 CR-0029422 61,00
25X52X8CRW1 25 52 8 CR-0029423 83,00
25X52X10 HMS4 25 52 10 CR-0029420 61,00
25X62X8 HMS4 25 62 8 CR-0031582 73,00
25X62X10 HMS4 25 62 10 CR-0029424 69,00
26X36X7 HMS4 26 36 7 CR-0041160 73,00
26X37X7HMS47 26 37 7 CR-0041152 62,00
26X42X7HMS48 26 42 7 CR-0041155 63,00
26X47X7 HMS4 26 47 7 CR-0029428 58,00
28X40X7HMS4 28 40 7 CR-0028434 50,00
28X47X7HMS4 28 47 7 CR-0028436 58,00
28X52X7HMS47 28 52 7 CR-0041467 81,00
28X52X8CRW1 28 52 8 CR-0029440 83,00
30X40X7CRW1 30 40 7 CR-0029442 70,00
30X40X7HMSA7 30 40 7 CR-0029443 57,00
30X42X6HMSAP2 30 42 6 CR-0041482 154,00
30X42X7HMS4 30 42 7 CR-0029445 51,00
30X47X7HMSA7 30 47 7 CR-0028439 63,00
30X47X7CRW1 30 47 7 CR-0029449 79,00
30X47X7HMS4 30 47 7 CR-0029450 58,00
30X50X7HMS4 30 50 7 CR-0029453 58,00
30X50X7HMS4 30 50 7 CR-0029500 58,00
30X50X10 HMS4 30 50 10 CR-0029452 58,00
30X52X7HMS4 30 52 7 CR-0029457 61,00

DEL 4 – GRUPPE 81 – Transmisjoner 841
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
30X52X10HMS4 30 52 10 CR-0029456 61,00
30X62X7HMS4 30 62 7 CR-0029466 73,00
30X62X10HMS4 30 62 10 CR-0032111 73,00
32X42X7CRW1 32 42 7 CR-0029469 72,00
32X42X7HMS46 32 42 7 CR-0041363 66,00
32X45X7HMS4 32 45 7 CR-0028440 51,00
32X47X7HMS4 32 47 7 CR-0029472 58,00
32X47X8CRW1 32 47 8 CR-0029474 79,00
32X47X10CRSA12 32 47 10 CR-0041617 124,00
32X50X8CRW1 32 50 8 CR-0029477 79,00
32X52X7HMS4 32 52 7 CR-0028441 61,00
32X62X7HMS46 32 62 7 CR-0041298 99,00
33X50X10HMS4 33 50 10 CR-0029486 58,00
35X45X7HMS46 35 45 7 CR-0041589 51,00
35X47X7CRW1 35 47 7 CR-0029494 79,00
35X47X7HMSA7 35 47 7 CR-0029495 63,00
35X47X7HMS4 35 47 7 CR-0029496 58,00
35X50X10 HMS4 35 50 10 CR-0029499 58,00
35X52X7HMS4 35 52 7 CR-0028442 61,00
35X52X7HMSA7 35 52 7 CR-0029504 69,00
35X52X10 HMS4 35 52 10 CR-0029503 61,00
35X55X10HMS4 35 55 10 CR-0028443 61,00
35X62X8HMSA7 35 62 7 CR-0029515 86,00
35X62X7HMS48 35 62 7 CR-0040539 73,00
35X62X8CRW1 35 62 8 CR-0021927 99,00
35X72X8CRW1 35 72 8 CR-0029521 114,00
35X72X8CRWA1 35 72 8 CR-0042109 131,00
36X50X7 HMS4 36 50 7 CR-0029525 58,00
36X62X7 HMS4 36 62 7 CR-0029530 89,00
38X50X7HMS4 38 50 7 CR-0028445 58,00
38X52X7HMS4 38 52 7 CR-0029535 61,00
38X62X7HMS4 38 62 7 CR-0029544 72,00
40X52X7CRW1 40 52 7 CR-0029547 83,00
40X52X7HMSA7 40 52 7 CR-0029548 69,00
40X52X7HMS4 40 52 7 CR-0029549 61,00
40X55X7HMS4 40 55 7 CR-0029552 61,00
40X55X8CRW1 40 55 8 CR-0029553 83,00
40X60X10HMSA7 40 60 10 CR-0029560 73,00
40X60X10HMS4 40 60 10 CR-0031597 67,00
40X62X7HMS4 40 62 7 CR-0029564 73,00
40X62X8CRW1 40 62 8 CR-0040231 99,00
40X62X10 HMS4 40 62 10 CR-0029562 73,00
40X72X10HMS4 40 62 10 CR-0029573 84,00
40X62X10HMSA77 40 62 10 CR-0041463 80,00
40X72X7 HMS4 40 72 7 CR-0029574 84,00
40X80X10 HMS4 40 80 10 CR-0029578 97,00
42X55X8 HMS4 42 55 8 CR-0029586 59,00
42X56X7 HMS4 42 56 7 CR-0033213 67,00
42X62X8CRW1 42 62 8 CR-0029595 99,00
42X62X8HMS4 42 62 8 CR-0031639 72,00
42X62X8HMSA77 42 62 8 CR-0040725 104,00
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
42X62X10HMS4 42 62 10 CR-0029594 72,00
42X65X8CRW1 42 65 8 CR-0029598 118,00
42X72X8HMS4 42 72 8 CR-0031601 84,00
45X60X7 HMS4 45 60 7 CR-0029611 63,00
45X60X8HMS4 45 60 8 CR-0029613 67,00
45X62X7HMS4 45 62 7 CR-0029615 73,00
45X62X8HMSA7 45 62 8 CR-0029616 80,00
45X62X8HMS4 45 62 8 CR-0029617 73,00
45X62X8CRW1 45 62 8 CR-0031605 99,00
45X62X10 HMS4 45 62 10 CR-0029610 67,00
45X62X10HMS4 45 62 10 CR-0029614 73,00
45X65X8HMS4 45 65 8 CR-0029620 73,00
45X65X8CRW1 45 65 8 CR-0032268 99,00
45X65X10HMS4 45 65 10 CR-0029618 73,00
45X72X8HMS4 45 72 8 CR-0031609 83,00
48X62X8CRW1 48 62 8 CR-0029634 99,00
48X62X8HMS4 48 62 8 CR-0029636 73,00
48X70X10HMS47 48 70 10 CR-0041579 76,00
48X72X8HMS4 48 72 8 CR-0029643 84,00
48X72X8HMSA77 48 72 8 CR-0040722 87,00
48X72X10HMS47 48 72 10 CR-0041632 111,00
48X80X10 HMS4 48 80 10 CR-0040658 113,00
50X62X7HMS4 50 62 7 CR-0032303 73,00
50X62X7CRS1 50 62 7 CR-0033625 99,00
50X62X7HMSA7 50 62 7 CR-0039095 76,00
50X65X8HMS4 50 65 8 CR-0028449 73,00
50X65X8CRW1 50 65 8 CR-0029646 99,00
50X65X8HMSA7 50 65 8 CR-0029647 76,00
50X68X8HMS4 50 68 8 CR-0029650 75,00
50X70X8CRW1 50 70 8 CR-0029652 111,00
50X70X10HMS4 50 70 10 CR-0029651 79,00
50X72X8CRW1 50 72 8 CR-0028451 114,00
50X72X8HMS4 50 72 8 CR-0032308 84,00
50X72X10 HMS4 50 72 10 CR-0028450 84,00
50X72X10HMSA7 50 72 10 CR-0033996 87,00
50X80X8CRW1 50 80 8 CR-0029657 123,00
50X80X8HMS4 50 80 8 CR-0029659 92,00
52X68X8HMS4 52 68 8 CR-0029664 81,00
52X72X8CRW1 52 72 8 CR-0029667 114,00
52X72X10HMS4 52 72 10 CR-0029519 84,00
52X85X8CRW1 52 85 8 CR-0029670 138,00
55X70X8HMS48 55 70 8 CR-0041761 79,00
55X72X8CRW1 55 72 8 CR-0029676 114,00
55X72X8HMS4 55 72 8 CR-0029677 83,00
55X72X10HMS4 55 72 10 CR-0031206 84,00
55X75X8CRW1 55 75 8 CR-0029680 114,00
55X75X10HMS4 55 75 10 CR-0029679 84,00
55X75X12 HMS4 55 75 12 CR-0042381 79,00
55X80X8HMSA7 55 80 8 CR-0029684 95,00
55X80X8HMS4 55 80 8 CR-0029685 86,00
55X80X10CRSHA12 55 80 10 CR-0041473 245,00
841
81

81
842 DEL 4 – GRUPPE 81 – Transmisjoner
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
55X80X13HMS4 55 80 13 CR-0031618 89,00
55X85X8 HMS4 55 85 8 CR-0029687 101,00
55X85X10HMS46 55 85 10 CR-0041477 125,00
55X90X8CRW1 55 90 8 CR-0029688 145,00
56X85X8HMS46 56 85 8 CR-0040675 144,00
58X72X8HMS4 58 72 8 CR-0029693 84,00
58X80X8HMS48 58 80 8 CR-0041534 84,00
58X80X10HMS4 58 80 10 CR-0029696 92,00
60X75X8 HMS4 60 75 8 CR-0029704 84,00
60X80X8 HMS4 60 80 8 CR-0029706 92,00
60X80X8 HMS4 60 80 8 CR-0029706 92,00
60X80X8CRW1 60 80 8 CR-0032348 123,00
60X80X10HMSA7R 60 80 10 CR-0028454 99,00
60X80X10HMS4 60 80 10 CR-0028455 92,00
60X85X8HMSA7 60 85 8 CR-0029708 111,00
60X85X8HMS4 60 85 8 CR-0031622 101,00
60X90X8CRW1 60 90 8 CR-0029710 145,00
60X90X8HMS4 60 90 8 CR-0029711 108,00
60X90X10HMS4 60 90 10 CR-0029709 108,00
60X90X13HMS48 60 90 13 CR-0040960 133,00
62X85X10HMSA7 62 85 10 CR-0029713 104,00
62X85X10HMS4 62 85 10 CR-0029714 101,00
62X90X10HMS48 62 90 10 CR-0040977 99,00
65X80X8 HMS4 65 80 8 CR-0029727 92,00
65X85X8CRW1 65 85 8 CR-0028458 138,00
65X85X10HMS4 65 85 10 CR-0028457 101,00
65X85X10HMSA7 65 85 10 CR-0029728 113,00
65X90X8CRW1 65 90 8 CR-0029731 145,00
65X90X10HMS4 65 90 10 CR-0029730 108,00
65X95X10HMS4 65 95 10 CR-0031624 112,00
65X100X10HMS4 65 100 10 CR-0029723 118,00
68X10X10HMS4 68 10 10 CR-0031214 117,00
68X90X10HMS4 68 90 10 CR-0029735 108,00
68X100X10CRW1 68 100 10 CR-0029733 161,00
70X85X8 HMS4 70 85 8 CR-0029745 101,00
70X90X10HMS4 70 90 10 CR-0028461 108,00
70X90X10HMSA7 70 90 10 CR-0029746 111,00
70X95X10CRW1 70 95 10 CR-0029748 153,00
70X95X10HMS47 70 95 10 CR-0041586 104,00
70X100X10HMS4 70 100 10 CR-0029740 110,00
72X100X10HMS4 70 100 10 CR-0031627 118,00
75X90X8CRW1 75 90 8 CR-0029758 145,00
75X95X10CRW1 75 90 10 CR-0029759 153,00
75X95X10HMS4 75 90 10 CR-0029760 112,00
75X90X10HMS4 75 90 10 CR-0031631 108,00
75X100X10HMS4 75 100 10 CR-0028463 118,00
75X100X10CRW1 75 100 10 CR-0029750 161,00
75X100X10HMS79 75 100 10 CR-0041723 170,00
75X100X12HMS4 75 100 12 CR-0029751 118,00
78X100X10HMS4 78 100 10 CR-0029762 118,00
80X100X10CRW1 80 100 10 CR-0029766 161,00
842
Produktbeskrivelse
Dim.
d1
Dim.
d2
Dim.
B Varenr.
Pris
pr. stk
80X100X10HMS4 80 100 10 CR-0029768 117,00
80X100X13 HMS4 80 100 13 CR-0041573 156,00
80X110X10HMS4 80 110 10 CR-0031632 125,00
80X110X12HMS4 80 110 12 CR-0029773 123,00
82X105X12HMS4 82 105 12 CR-0029777 118,00
85X105X13HMS4 85 105 13 CR-0029779 113,00
85X110X10CRW1 85 110 10 CR-0029780 172,00
85X110X12HMS48 85 110 12 CR-0041730 125,00
85X120X12CRW1 85 120 12 CR-0029783 181,00
85X130X12 CRW1 85 130 12 CR-0033222 209,00
90X110X12HMS4 90 110 12 CR-0028465 125,00
90X110X12HMSA7 90 110 12 CR-0029790 130,00
90X120X12HMS4 90 120 12 CR-0028466 134,00
90X120X13 HMS4 90 120 13 CR-0041512 175,00
90X125X12CRW1 90 125 12 CR-0029792 180,00
90X130X12 CRW1 90 130 12 CR-0029793 209,00
95X120X12HMS4 95 120 12 CR-0029797 134,00
95X125X12HMS4 95 125 12 CR-0029799 139,00
95X130X12HMS4 95 130 12 CR-0031647 151,00
100X120X7,5HMSA7P2 100 120 7 CR-0041418 171,00
100X120X10 HMS4 100 120 10 CR-0041687 124,00
100X120X12HMS4 100 120 12 CR-0029233 134,00
100X120X12CRW1 100 120 12 CR-0031549 181,00
100X125X12HMS4R 100 125 12 CR-0028431 139,00
100X125X12CRW1 100 125 12 CR-0031550 191,00
100X140X13 HMS4 100 140 13 CR-0033579 143,00
105X130X12HMS47 105 130 12 CR-0041450 151,00
110X130X12HMS4 110 130 12 CR-0029241 154,00
110X140X13HMS4 110 140 13 CR-0031555 153,00
115X140X12HMS48 115 140 12 CR-0041695 202,00
115X150X12HMS4 115 150 12 CR-0031169 210,00
120X150X12HMS4 120 150 12 CR-0029261 216,00
120X160X12HMS46 120 160 12 CR-0040887 234,00
125X150X12HMS4 125 150 12 CR-0031754 216,00
125X150X12HMSA79 125 150 12 CR-0041390 310,00
130X160X12HMS4 130 160 12 CR-0029267 234,00
130X160X15HMSA77 130 160 15 CR-0041754 315,00
130X170X12HMS4 130 170 12 CR-0029269 234,00
135X170X12HMS4 135 170 12 CR-0031172 238,00
140X170X12CRW1 140 170 12 CR-0038515 330,00
140X170X15HMS4 140 170 15 CR-0029283 234,00
150X180X12HMS4 150 180 12 CR-0029303 266,00
155X190X15HMS4 155 190 15 CR-0031567 279,00
160X190X15HMS47 160 190 15 CR-0041469 380,00
180X200X15HMS4 180 200 15 CR-0033593 310,00
190X220X15HMS4 190 220 15 CR-0029347 435,00
210X240X15HMS4 210 240 15 CR-0039964 510,00
240X270X15HMS47 240 270 15 CR-0040481 720,00

DEL 4 – GRUPPE 82 – Smøreutstyr 843
INNSTIKK:http://tess.webon.net/tess2/frontend/mediabank2/7746/Innholdsfortegnelse_gruppe_82.pdf|id=7746|sourcepage=1
SMØREUTSTYR
TYPE SIDE
FAT ADAPTER (4) 855
FATPUMPER (4) 854-855,858
FATTRALLER (4) 859
FETTPISTOLER (4) 857
FETTPRESSER (4) 844-845
FETTPRESSEANLEGG MOBILT (4) 858
FETTPRESSESLANGE (4) 845
FETTPUMPE, LUFTDREVEN (4) 844
FYLLEPISTOLER (4) 855-856
FØLGELOKK FOR FETTFAT (4) 859
HJELPEMUNNSTYKKE FOR FETTPRESSE (4) 845
KJEMIKALIEFATPUMPER (4) 853-854
MUNNSTYKKE FOR FETTPRESSE (4) 845-846
OLJEDISTRIBUTØR (4) 856
OLJEMOTTAKER (4) 859-860
OLJEMÅLER, DIGITAL MED
ERGO-PISTOLGREP (4) 856
OLJEPUMPER (4) 853-854
PLASTBESKYTTELSESHETTE (4) 847
PNEUMATISK SELVSUGENDE
MEMBRANPUMPE (4) 860
PÅFYLLINGSPUMPE FOR FETTPRESSER (4) 845
SMØRENIPLER (1, 4) 847-851
SUGE- OG FYLLPUMPER (4) 852
SUGESLANGE (4) 855
SVIVEL (4) 857
TOPPLOKK FOR FETTFAT (4) 858
TRAKTER OG OLJEMÅL (4) 852
TRYKKPRESSE FOR FETT (4) 846
VEGGBRAKETT (4) 855
VEGGBRAKETT FOR OLJE-PISTOLER OG
OLJE-MÅLERE (4) 855
843
82

82
844 DEL 4 – GRUPPE 82 – Smøreutstyr
FETTPRESSE LUFTDREVEN
Anvendelse Smøring av fettnipler.
Brukere Universelt.
Standard DIN 71412.
Trykk Maks. inngangstrykk: 10 BAR.
Min. innggangstrykk: 2 BAR.
Merknader Luftdreven fettpresse med konstant fettinnsprøyting. 1 kort trykk leverer
0,8 ml fett.
Fettkapasitet: Std. 400 g fettpatron.
Trykkutveksling: 50:1.
Produktbeskrivelse Tilslutning Vekt kg Varenr. Pris pr. stk
Fettpresse luftdreven 500 ml 1/4" BSP 2,20 316111 1.800,00
FETTPRESSE HEVARM UMETA
M/STÅLRØR OG MUNNSTYKKE
Anvendelse Smøring av fettnipler jfr. DIN 71412.
Fettkapasitet: Std. 400 g fettpatron.
Brukere Universelt.
Standard DIN 1283.
Maks. trykk 800 BAR.
Garanti 3 års garanti mot fabrikasjonsfeil.
Produktbeskrivelse Tilslutning Vekt kg Varenr. Pris pr. stk
Fettpresse hevarm, stål m/rør og munnstykke. 1/8" BSP 1,330 316110 298,00
FETTPRESSE HEVARM ALEMITE
M/STÅLRØR OG MUNNSTYKKE
Anvendelse Smøring av fettnipler jfr. DIN 71412. Fyllnippel for
fatfylling.
Brukere Universelt.
Standard DIN 71412.
Maks. trykk 690 BAR.
Garanti 1 år garanti mot fabrikasjonsfeil.
Merknader Fettkapasitet: Std. 400 g fettpatron.
Produktbeskrivelse Tilslutning Vekt kg Varenr. Pris pr. stk
Fettpresse hevarm, stål m/rør og munnstykke 1/8" BSP 1,61 EL500 590,00
FETTPRESSE, INDUSTRI, PRESSOL
M/STÅLRØR OG MUNNSTYKKE
Anvendelse Smøring av fettnipler jfr. DIN 71412.
Brukere Universelt.
Standard DIN 1283.
Maks. trykk 1200 BAR.
Merknader Høytrykkspresse for standard 400 g fettpatron eller fett i løs vekt.
Produktbeskrivelse Tilslutning Vekt kg Varenr. Pris pr. stk
Fettpresse, industri, hevarm, stål m/rør og munnstykke 1/8" BSP 1,55 EL12736 410,00
FETTPRESSE ENHÅNDS
M/STÅLRØR OG MUNNSTYKKE
Anvendelse Smøring av fettnipler jfr. DIN 71412.
Brukere Skogbruk og landbruk, Mekanisk industri og entreprenør.
Standard DIN 1283.
Maks. trykk 800 BAR.
Garanti 3 års garanti mot fabrikasjonsfeil.
Merknader Fettkapasitet: Std. 400 g fettpatron.
Produktbeskrivelse Tilslutning Vekt kg Varenr. Pris pr. stk
Fettpresse enhånds, stål m/rør og munnstykke 1/8" BSP 1,3 316109 550,00
844

DEL 4 – GRUPPE 82 – Smøreutstyr 845
PÅFYLLINGSPUMPE FOR FETTPRESSER
Anvendelse Fylle fett fra fat til fettpresser.
Brukere Skogbruk og landbruk, Mekanisk industri og entreprenør.
Produktbeskrivelse Fat størrelse Vekt kg Varenr. Pris pr. stk
Påfyllingspumpe for fettpresser 12-15 kg 3,4 EL20710 1.070,00
Påfyllingspumpe for fettpresser 20 kg 4,4 EL20711 1.120,00
Påfyllingspumpe for fettpresser 50 kg 5,1 EL20712 1.610,00
FETTPRESSE BATTERIDREVET
Anvendelse Smøring av fettnipler, jfr. DIN 71412.
Brukere Universelt.
Maks. trykk 450 BAR.
Anmerkning Koffert, batteri og lader medfølger. Fettpatroner medfølger ikke.
Merknader Konstant fettinnsprøyting. 1 kort trykk leverer 0,8 ml fett.
Fettkapasitet: Std. 400 g fettpatron.
Produktbeskrivelse Antall batteri Vekt kg Varenr. Pris pr. stk
Fettpresse batteridrevet 400 gr. 1 7,5 EL575-C 5.500,00
Fettpresse batteridrevet 400 gr. 2 8,1 EL575-D 7.800,00
Batteri til EL575 1 0,3 EL339804 2.820,00
FETTPRESSESLANGE
Anvendelse Slange for fettpresser.
Brukere Universelt.
Materiale Polyamid.
Maks. trykk 1000 BAR.
Merknader Diameter slange: 11 mm.
Produktbeskrivelse Tilslutning Vekt kg Varenr. Pris pr. stk
Fettpresseslange 280 mm, polyamid 1/8" BSP 0,050 316120 59,00
Fettpresseslange 480 mm, polyamid 1/8" BSP 0,060 316130 79,00
HJELPEMUNNSTYKKE FOR
FETTPRESSE
Anvendelse Hjelpemunnstykker for for fettpresser
utstyrt med skyvehylse i koplingen.
Brukere Universelt.
Materiale El. forsinket stål.
Produktbeskrivelse Type Vekt kg Varenr. Pris pr. stk
Hjelpemunnstykke for flatt hode Ø10 mm 200/M4 0,13 316180 170,00
Hjelpemunnstykke for flatt hode Ø16 mm 200/M1 0,12 316181 177,00
Hjelpemunnstykke for flatt hode Ø22 mm 200/M22 0,18 316182 236,00
Hjelpemunnstykke for LUB kuleformet smørenippel 200/K 0,08 316183 158,00
Hjelpemunnstykke for LUB forsenket smørenippel 200/S 0,09 316184 138,00
845
82

82
846 DEL 4 – GRUPPE 82 – Smøreutstyr
MUNNSTYKKE FOR FETTPRESSE
Type Standard Materiale Anvendelse Tilslutning Anmerkning
1 Fettnipler
jfr.DIN
71412
3 Fettnipler
jfr. DIN
3402
4 Fettnipler
jfr. DIN
3405
5 Fettnipler
jfr. DIN
71412
6 Fettnipler
jfr. DIN
3404
Herdet
stål, El
forsinket.
Herdet
stål, El
forsinket.
Herdet
stål, El
forsinket.
Herdet
stål, El
forsinket.
Herdet
stål, El
forsinket.
For hydraulisk
fettpresse, 4
kjeftsegmenter
For fettpresse,
LUB kuleform.
For fettpresse,
LUB
forsenket.
For hydraulisk
fettpresse
For hydraulisk
fettpresse
1/8" BSP
1/8" BSP
1/8" BSP
1/8" BSP
1/8" BSP Flatt hode
Ø15 mm,
Ø16 mm og
Ø22 mm
Produktbeskrivelse Type Vekt kg Varenr. Pris pr. stk
Munnstykke for fettpresse, 4 segmenter, 1/8" BSP 1 0,03 316140 26,00
Munnstykke for kuleformet LUB, 1/8" BSP 3 0,01 316142 16,50
Munnstykke for forsenket LUB, 1/8" BSP 4 0,01 316143 12,50
Munnstykke for fettpresse, 1/8" BSP 5 0,01 316144 16,50
Munnstykke for flatt hode, Ø15 mm + Ø16 mm, 1/8" BSP 6 0,06 316145 95,00
Munnstykke for flatt hode, Ø22 mm, 1/8" BSP 6 0,11 316146 131,00
TRYKKPRESSE FOR FETT
Anvendelse For mindre smøreoperasjoner.
Brukere Universelt.
Teknisk data Maks. fettrykk: 200 BAR.
Produktbeskrivelse
Trykkpresse 60 ml
beholder
Trykkpresse 60 ml
beholder
Trykkpresse 60 ml
beholder
Trykkpresse 150 ml
beholder
Trykkpresse 150 ml
beholder
Trykkpresse 150 ml
beholder
Trykkpresse 300 ml
beholder
Trykkpresse 300 ml
beholder
Trykkpresse 300 ml
beholder
846
Type Materiale Munnstykke Vekt
kg
Varenr. Pris pr. stk
30-34 Polyamid Hydraulisk 0,06 316113-60 58,00
30-34 Polyamid LUB
kuleform
30-34 Polyamid LUB
forsenket
0,06 316113-60S 58,00
0,06 316113-60H 58,00
30-34 Polyamid Hydraulisk 0,10 316113-150 98,00
30-34 Polyamid LUB
kuleform
30-34 Polyamid LUB
forsenket
0,10 316113-150S 98,00
0,10 316113-150H 99,00
36 Stål Hydraulisk 0,32 316113-300 148,00
36 Stål LUB
kuleform
36 Stål LUB
forsenket
0,32 316113-300S 250,00
0,32 316113-300H 255,00

DEL 4 – GRUPPE 82 – Smøreutstyr 847
SMØRENIPPEL
Anvendelse Smørepunkter.
Brukere Universelt.
Standard DIN 71412.
Materiale Herdet stål, El. forsinket.
Merknader Munnstykke, benytt varenr. 316140.
RØRGJENGER BSP
Produktbeskrivelse Type Gjengedim. tomme Pakning Vekt kg Varenr.
GJENGER METRISKE MM
PLASTBESKYTTELSESHETTE
FOR SMØRENIPLER ETTER DIN 71412
Produktbeskrivelse Pakning Vekt kg Varenr. Pris pr. stk
Plasthetter for smørenipler 100 0,00 316112 1,50
Pris pr. stk
Hel pakning Anbrekk
Smørenippel 1/8" BSP rett 1 1/8 100 0,01 316112-02 2,50 2,50
Smørenippel 1/4" BSP rett 1 1/4 100 0,01 316112-04 5,20 5,20
Smørenippel 3/8" BSP rett 1 3/8 100 0,02 316112-06 11,50 11,50
Smørenippel 1/8" BSP 45° 2 1/8 100 0,01 316160-02 5,20 5,20
Smørenippel 1/4" BSP 45° 2 1/4 100 0,02 316160-04 7,20 7,20
Smørenippel 1/8" BSP 90° 3 1/8 100 0,01 316151-02 5,20 5,20
Smørenippel 1/4" BSP 90° 3 1/4 100 0,02 316151-04 7,50 7,50
Produktbeskrivelse Type Gjengedim. mm Pakning Vekt kg Varenr.
Pris pr. stk
Hel pakning Anbrekk
Smørenippel M6 x 1,0 rett 1 6 x 1 100 0,00 316170-6 1,90 1,90
Smørenippel M8 x 1,0 rett 1 8 x 1 100 0,00 316170-8 2,20 2,20
Smørenippel M10 x 1,0 rett 1 10 x 1 100 0,01 316170-10 2,50 2,50
Smørenippel M12 x 1,5 rett 1 12 x 1,5 100 0,02 316170-12 5,70 5,70
Smørenippel M6 x 1,0 45° 2 6 x 1 100 0,01 316174-6 5,20 5,20
Smørenippel M8 x 1,0 45° 2 8 x 1 100 0,01 316174-8 5,20 5,20
Smørenippel M10 x 1,0 45° 2 10 x 1 100 0,01 316174-10 5,20 5,20
Smørenippel M12 x 1,5 45° 2 12 x 1,5 100 0,02 316174-12 7,20 7,20
Smørenippel M6 x 1,0 90° 3 6 x 1 100 0,01 316175-6 5,20 5,20
Smørenippel M8 x 1,0 90° 3 8 x 1 100 0,01 316175-8 5,20 5,20
Smørenippel M10 x 1,0 90° 3 10 x 1 100 0,01 316175-10 5,20 5,20
Smørenippel M12 x 1,5 90° 3 12 x 1,5 100 0,02 316175-12 7,50 7,50
847
82

82
848 DEL 4 – GRUPPE 82 – Smøreutstyr
SMØRENIPPEL
Anvendelse Smørepunkter.
Brukere Universelt.
Standard DIN 71412.
Materiale Herdet stål, El. forsinket.
Merknader Munnstykke, benytt varenr. 316140.
GJENGER UNF
Produktbeskrivelse Type Gjenge dim. tomme Pakning Vekt kg Varenr.
GJENGER NPT
SMØRENIPPEL INNSLAG
SMØRENIPPEL
MED FLATT, SEKSKANTHODE, Ø15 MM.
Pris pr. stk
Hel pakning Anbrekk
Smørenippel 1/4"-28 UNF rett 1 1/4 100 0,01 316118-04 4,80 4,80
Smørenippel 1/4"-28 UNF 45° 2 1/4 100 0,01 316164-04 4,80 4,80
Smørenippel 1/4"-28 UNF 90° 3 1/4 100 0,01 316155-04 4,80 4,80
Produktbeskrivelse Type Gjenge dim. tomme Pakning Vekt kg Varenr.
Pris pr. stk
Hel pakning Anbrekk
Smørenippel 1/8" NPT rett 1 1/8 100 0,01 316116-02 2,50 2,50
Smørenippel 1/4" NPT rett 1 1/4 100 0,01 316116-04 5,20 5,20
Smørenippel 1/8" NPT 45° 2 1/8 100 0,01 316144-02 5,20 5,20
Smørenippel 1/4" NPT 45° 2 1/4 100 0,01 316144-04 7,20 7,20
Smørenippel 1/8" NPT 90° 3 1/8 100 0,01 316142-02 5,20 5,20
Smørenippel 1/4" NPT 90° 3 1/4 100 0,01 316142-04 7,50 7,50
Anvendelse Smørepunkter.
Brukere Universelt.
Standard DIN 71412.
Materiale Herdet stål, El. forsinket.
Merknader Munnstykke, benytt varenr. 316140.
Produktbeskrivelse Type Pakning Vekt kg Varenr.
Pris pr. stk
Hel pakning Anbrekk
Smørenippel innslag, rett Ø6 mm diameter 1 100 0,001 316172-6 2,20 2,20
Smørenippel innslag, rett Ø8 mm diameter 1 100 0,001 316172-8 2,50 2,50
Smørenippel innslag, rett Ø3/16" mm diameter 2 100 0,001 316172-03 2,20 2,20
Smørenippel innslag, rett Ø1/4" mm diameter 2 100 0,001 316172-04 2,20 2,20
Anvendelse Smørepunkter.
Brukere Universelt.
Standard DIN 3404.
Materiale Herdet stål, El. forsinket.
Merknader Munnstykke, benytt varenr. 316145.
Produktbeskrivelse Pakning Vekt kg Varenr.
Pris pr. stk
Hel pakning Anbrekk
Smørenippel, rett m/15 mm flatt/sekskantet hode 1/8" BSP gjenger. 100 0,02 316111-02 5,70 5,70
Smørenippel, rett m/15 mm flatt/sekskantet hode 1/4" BSP gjenger. 100 0,02 316111-04 5,70 5,70
Smørenippel, rett m/15 mm flatt/sekskantet hode M8x1,0 gjenger. 100 0,01 316171-8 5,70 5,70
Smørenippel, rett m/15 mm flatt/sekskantet hode M10x1,0 gjenger. 100 0,01 316171-10 5,70 5,70
Smørenippel, rett m/15 mm flatt/sekskantet hode M12x1,5 gjenger. 100 0,02 316171-12 5,70 5,70
848

DEL 4 – GRUPPE 82 – Smøreutstyr 849
SMØRENIPPEL
MED FLATT, RUNDT HODE, Ø16 MM
Anvendelse Smørepunkter.
Brukere Universelt.
Standard DIN 3404.
Materiale Herdet stål, El. forsinket.
Merknader Munnstykke, benytt varenr. 316145.
Produktbeskrivelse Pakning Vekt kg Varenr.
SMØRENIPPEL
MED FLATT, RUNDT HODE, Ø22 MM
SMØRENIPPEL LUB KULEFORMET
Pris pr. stk
Hel pakning Anbrekk
Smørenippel, rett m/16 mm rundt/flatt hode 1/8" BSP gjenger. 100 0,02 316113-02 6,20 6,20
Smørenippel, rett m/16 mm rundt/flatt hode 1/4" BSP gjenger. 100 0,02 316113-04 6,20 6,20
Smørenippel, rett m/16 mm rundt/flatt hode 3/8" BSP gjenger. 100 0,02 316113-06 6,70 6,70
Smørenippel, rett m/16 mm rundt/flatt hode M8x1,0 gjenger. 100 0,02 316173-8 5,90 5,90
Smørenippel, rett m/16 mm rundt/flatt hode M10x1,0 gjenger. 100 0,02 316173-10 6,20 6,20
Smørenippel, rett m/16 mm rundt/flatt hode M12x1,5 gjenger. 100 0,02 316173-12 6,20 6,20
Anvendelse Smørepunkter.
Brukere Universelt.
Standard DIN 3404.
Materiale Herdet stål, El. forsinket.
Merknader Munnstykke, benytt varenr. 316146.
Produktbeskrivelse Pakning Vekt kg Varenr.
Pris pr. stk
Hel pakning Anbrekk
Smørenippel, rett m/22 mm rundt/flatt hode 1/4" BSP 100 0,03 316200-04 17,50 17,50
Smørenippel, rett m/22 mm rundt/flatt hode 3/8" BSP 100 0,03 316200-06 16,50 16,50
Smørenippel, rett m/22 mm rundt/flatt hode M15x1,5 100 0,03 316200-16 17,50 17,50
Anvendelse Beregnet for LUB presser eller trykkpresser, med LUB konkavt
munnstykke.
Brukere Universelt.
Standard DIN 3402.
Materiale Herdet stål, El. forsinket.
Merknader Munnstykke, benytt varenr. 316142.
Produktbeskrivelse Type Pakning Vekt kg Varenr.
Pris pr. stk
Hel pakning Anbrekk
Rett LUB kuleformet smørenippel M6 x 1,0 gjenger 1 100 0,00 316114-6 2,50 2,50
Rett LUB kuleformet smørenippel M8 x 1,0 gjenger 1 100 0,00 316114-8 3,00 3,00
Rett LUB kuleformet smørenippel 1/8" BSP gjenger 1 100 0,01 316114-02 4,00 4,00
Rett LUB kuleformet smørenippel 1/4" BSP gjenger 1 100 0,01 316114-04 6,20 6,20
45° LUB kuleformet smørenippel M6 x 1,0 gjenger 2 50 0,01 316117-6 6,70 6,70
45° LUB kuleformet smørenippel M8 x 1,0 gjenger 2 50 0,01 316117-8 5,90 5,90
45° LUB kuleformet smørenippel 1/8" BSP gjenger 2 50 0,01 316117-02 4,00 4,00
45° LUB kuleformet smørenippel 1/4" BSP gjenger 2 50 0,02 316117-04 6,20 6,20
90° LUB kuleformet smørenippel M6 x 1,0 gjenger 3 50 0,01 316119-6 6,20 6,20
90° LUB kuleformet smørenippel M8 x 1,0 gjenger 3 50 0,01 316119-8 6,20 6,20
90° LUB kuleformet smørenippel 1/8" BSP gjenger 3 50 0,01 316119-02 7,20 7,20
90° LUB kuleformet smørenippel 1/4" BSP gjenger 3 50 0,02 316119-04 9,80 9,80
849
82

82
850 DEL 4 – GRUPPE 82 – Smøreutstyr
SMØRENIPPEL LUB FORSENKET
Anvendelse Beregnet for LUB presser eller trykkpresser, med LUB spisst
munnstykke.
Brukere Universelt.
Standard DIN 3405.
Materiale Herdet stål. El. forsinket.
Merknader Munnstykke, benytt varenr. 316142.
Produktbeskrivelse Type Pakning Vekt kg Varenr.
SMØRENIPPELSETT
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Smørenippelsett 80 stk. assorterte 0,63 316100-80 655,00
Smørenippelsett 170 stk. assorterte 1,34 316100-170 1.210,00
Smørenippelsett 350 stk. assorterte 3,23 316100-350 2.220,00
Pris pr. stk
Hel pakning Anbrekk
Rett LUB forsenket smørenippel M6x1,0 gjenger 1 100 0,00 316152-6 4,80 4,80
Rett LUB forsenket smørenippel M8x1,0 gjenger 1 100 0,00 316152-8 3,70 3,70
Rett LUB forsenket smørenippel 1/8" BSP gjenger 1 100 0,00 316152-02 4,80 4,80
Rett LUB forsenket smørenippel 1/4" BSP gjenger 1 100 0,01 316152-04 6,70 6,70
45° LUB forsenket smørenippel M6x1,0 gjenger 2 50 0,01 316153-6 9,80 9,80
45° LUB forsenket smørenippel M8x1,0 gjenger 2 50 0,01 316153-8 9,80 9,80
45° LUB forsenket smørenippel 1/8" BSP gjenger 2 50 0,01 316153-02 11,00 11,00
45° LUB forsenket smørenippel 1/4" BSP gjenger 2 50 0,01 316153-04 14,00 14,00
90° LUB forsenket smørenippel M6x1,0 gjenger 3 50 0,01 316154-6 11,00 11,00
90° LUB forsenket smørenippel M8x1,0 gjenger 3 50 0,01 316154-8 11,00 11,00
90° LUB forsenket smørenippel 1/8" BSP gjenger 3 50 0,01 316154-02 12,00 12,00
Brukere Universelt.
Standard DIN 71412 .
Materiale Herdet stål, El. forsinket.
Type/inneholder
Varenr.
316100-80
Antall pr. sett
Varenr.
316100-170
Antall pr. sett
Varenr.
316100-350
Antall pr. sett
Rett, M 6x1,0 15 40 50
Rett, M 8x1,0 15 30 40
Rett, M 10x1,0 10 20 35
Rett, R 1/8" 10 15 30
Rett, R 1/4" - 10 15
45º M 6x1,0 - 5 25
45º M 8x1,0 5 5 20
45º M 10x1,0 5 5 15
45º R 1/8" 5 5 15
45º R 1/4" - - 10
90º M 6x1,0 - 5 20
90º M 8x1,0 5 5 15
90º M 10x1,0 5 5 15
90º R 1/8" 5 5 15
90º R 1/4" - - 15
Rett, M 10 x 1,0 med flatt hode DIN 3404 - 5
Rett, G 1/4" med flatt hode
DIN 3404Fettpressemunnstykkre
850
- - 5

DEL 4 – GRUPPE 82 – Smøreutstyr 851
SMØRENIPPEL, RUSTFRIE
Anvendelse Smørepunkter for korrosive miljøer innen skipsfart, offshore, næringsmiddelindustri,
papirfabrikker og kjemisk industri.
Brukere Skogbruk og landbruk, Mekanisk industri og entreprenør.
Standard DIN 71412.
Materiale AISI 304/rustfritt stål.
Merknader Munnstykke, benytt varenr. 316140.
GJENGER BSP
Produktbeskrivelse Type Gjenge dim. tomme Pakning Vekt kg Varenr. Pris pr. stk
Smørenippel 1/8" BSP rett rustfri 1 1/8 100 0,01 316112-02R 22,00
Smørenippel 1/4" BSP rett rustfri 1 1/4 100 0,01 316112-04R 35,50
GJENGER METRISKE MM
Produktbeskrivelse Type Gjenge dim. mm Pakning Vekt kg Varenr. Pris pr. stk
Smørenippel M6 x 1 rett rustfri 1 6 x 1 mm 100 0,01 316170-6R 16,50
SMØRENIPPEL, SYREFAST
Anvendelse Smørepunkter for korrosive miljøer innen skipsfart, offshore,
næringsmiddelindistri,
papirfabrikker og kjemisk industri.
Brukere Universelt.
Standard DIN 71412.
Materiale AISI 316/ syrefast stål.
Anmerkning Munnstykke, benytt varenr. 316140.
Merknader Andre varianter kan leveres fra verk. Dette gjelder også materialkvaliteten messing og rustfritt.
RØRGJENGER BSP
Produktbeskrivelse Type Gjenge dim. tomme Pakning Vekt kg Varenr. Pris pr. stk
Smørenippel 1/8" BSP rett syrefast 1 1/8 100 0,01 3616112-02 93,00
Smørenippel 1/4" BSP rett syrefast 1 1/4 100 0,01 3616112-04 118,00
Smørenippel 1/8" BSP 45 °C syrefast 2 1/8 100 0,01 3616160-02 143,00
Smørenippel 1/4" BSP 45 °C syrefast 2 1/4 100 0,01 3616160-04 167,00
GJENGER METRISKE MM
Produktbeskrivelse Type Gjengedim. mm Pakning Vekt kg Varenr. Pris pr. stk
Smørenippel M6 x 1 rett syrefast 1 6 x 1 100 0,01 3616170-6 64,00
Smørenippel M8 x 1 rett syrefast 1 8 x 1 100 0,01 3616170-8 88,00
Smørenippel M10 x 1 rett syrefast 1 10 x 1 100 0,01 3616170-10 93,00
851
82

82
852 DEL 4 – GRUPPE 82 – Smøreutstyr
SUGE- OG FYLLPUMPER
Anvendelse Oppsuging og fylling av forskjellige væsker, eks. olje/vann etc.
Brukere Universelt.
Materiale Forniklet stål i beholder, ergonomisk plasthåndtak og doble pakninger i pumpe.
Produktbeskrivelse Type Enhet Gjengeansl. Vekt kg Varenr. Pris pr. stk
Suge og fyllpumpe 4 1000 ml M13 x 1,0 1,30 316115 460,00
Suge og fyllpumpe 3 500 ml M10 x 1,0 0,59 316116 194,00
Suge og fyllpumpe 2 250 ml M10 x 1,0 0,39 316117 157,00
Suge og fyllpumpe tank til tank 2/V - - 0,40 316118 560,00
Plast sugeslange SDF 300 mm M13 x 1,0 0,06 316115-1 18,50
Stål sugerør bøyd SDK 250 mm M13 x 1,0 0,10 316115-2 26,00
Stål sugerør rett SDG 250 mm M13 x 1,0 0,05 316115-3 26,00
Plast sugeslange SDF 300 mm M10 x 1,0 0,03 316116-1 18,50
Stål sugerør bøyd SDK 250 mm M10 x 1,0 0,05 316116-2 26,00
Stål sugerør rett SDG 250 mm M10 x 1,0 0,05 316116-3 26,00
TRAKTER OG OLJEMÅL
Anvendelse Fylling av oljer og andre typer væsker.
Brukere Universelt.
Materiale Polyethylen.
Temp. område -50 ºC - +80 ºC.
Merknader Kjemikalie og oljebestandig. Robust konstruksjon.
Produktbeskrivelse Type Vekt kg Varenr. Pris pr. stk
Plasttrakt sett Ø50, 75, 100, 120 mm 1 0,076 316190-4 46,00
Plasttrakt Ø50 mm diameter 2 0,006 316190-50 13,00
Plasttrakt Ø100 mm diameter 2 0,024 316190-100 16,00
Plasttrakt Ø120 mm diameter 2 0,034 316190-120 19,00
Plasttrakt Ø150 mm diameter 2 0,053 316190-150 29,50
Plasttrakt Ø200 mm diameter 2 0,162 316190-200 61,00
Plasttrakt Ø250 mm diameter 2 0,231 316190-250 99,00
Plasttrakt Ø200 mm diameter m/sil 2S 0,170 316190-200S 72,00
Plasttrakt Ø160 mm diameter m/flexrør 2F 0,184 316190-160F 93,00
Plasttrakt Ø160 mm diameter m/lang tut 2L 0,196 316190-160L 156,00
Plast oljemål 0,5 l 3 0,138 316191-05 95,00
Plast oljemål 1,0 l 3 0,205 316191-10 92,00
Plast oljemål 2,0 l 3 0,225 316191-20 99,00
Plast oljemål 3,0 l 3 0,252 316191-30 83,00
Plast oljemål 5,0 l 3 0,391 316191-50 195,00
Plast spruteflaske 0,75 l 5 0,138 316191-3 128,00
Sil til trakt matr. messing 6 0,0054 316191-4 19,50
852

DEL 4 – GRUPPE 82 – Smøreutstyr 853
OLJEPUMPE, LUFTDREVEN
Anvendelse Oljepumpe:
1:1 Oljeoverføring, og i forbindelse med oljebar.
1:3 Anbefales når slangetromler, samt oljemåler benyttes. Brukes også ved høy viskøse
oljer og væsker.
1:5 Anbefales når det er lange rørsystemer med slangetromler og oljemåler. Benyttes også
ved høy viskøse oljer og væsker.
Brukere Universelt.
Materiale Luftmotor: Aluminium.
Pumpe, væskedel: Stål, El. forsinket, 10-15 my.
Pakn.: Nitril (EL11740, EL11741).
Polyuretan (EL13760, EL13761).
Polyeten (EL15770, EL15771).
Temp. område +80 °C i kortere perioder.
Trykk Min. inng.trykk: 3 BAR.
Maks. inng.trykk: 10 BAR.
Merknader Eurolube leverer oljepumper for trykkforhold 1:1, 1:3, til vegg- og fatmontering.
Tilpasset for 1/1 fat. Fatanslutning 2” BSP følger med alle pumper. Veggbrakett og sugeslange se varenr.
EL16730.
Teknisk data
Luftkvalitet: Det skal benyttes filtrert luft med smøring. Bruk filterregulator og tåkesmører av typen: Varenr. 06-90039-04.
Medie: Olje, løst fett og ikke korrosive væsker.
Produktbeskrivelse
*Kapasitet målt med vann ved 10 BAR inngangstrykk og fritt utløp.
KJEMIKALIEPUMPE, LUFTDREVEN
Teknisk data
Produktbeskrivelse
Kjemikaliepumpe,
luftdreven for fat 1:2
Kap.
l/min.
Vegg/
Fat
Kap.
l/min.
Ansl.
luft
Vegg/
Fat
Ansl.
væske
Ansl.
luft
Ansl.
væske
Mål
pumperør
30* Fat. 1/4" 1/2" Ø54x200
mm
Kjemikaliepumpe,
30* Vegg 1/4" 1/2" Ø54x200
luftdreven for vegg 1:2
mm
*Kapasitet målt med vann ved 7 BAR inngangstrykk og fritt utløp.
Tot.
høyde
700
mm
815
mm
Mål
pumperør
Vekt
kg Varenr.
Tot.
høyde
Pris pr.
stk
8,7 EL12715 14.000,00
6,5 EL12716 11.200,00
Vekt kg Varenr. Pris pr. stk
Oljepumpe, luftdreven for fat 1:1 40* Fat 1/4" 3/4" Ø50x930 mm 1245 mm 5,5 EL11740 3.950,00
Oljepumpe, luftdreven for vegg 1:1 40* Vegg 1/4" 3/4" Ø50x200 mm 515 mm 3,6 EL11741 3.700,00
Oljepumpe, luftdreven for fat 1:3 30* Fat 1/4" 3/4" Ø32x915 mm 1250 mm 5,0 EL13760 3.850,00
Oljepumpe, luftdreven for vegg 1:3 30* Vegg 1/4" 3/4" Ø32x220 mm 545 mm 3,2 EL13761 3.750,00
Oljepumpe, luftdreven for fat 1:5 22* Fat 1/4" 3/4" Ø32x915 mm 1385 mm 6,8 EL15780 5.550,00
Oljepumpe, luftdreven for vegg 1:5 22* Vegg 1/4" 3/4" Ø32x180 mm 635 mm 5,4 EL15781 5.300,00
Anvendelse Kjemikaliepumpe: 1:2 Middelstrykkpumpe for overføring av kjemikalier i middels store
rørsystemer.
Brukere Universelt.
Materiale Luftmotor: Aluminium.
Temp. område +80 °C i kortere perioder.
Trykk Min. inng. trykk: 3 BAR
Maks. inng. trykk: 10 BAR
Merknader Eurodlube leverer kjemikaliepumper for trykkforhold 1:2 til vegg- og fatmontering. Ved bruk av
sterkt korrosive kjemikalier, må mediet sjekkes mot pumpens kjemikalietabell. Fatanslutning
2" BSP følger med alle pumper. Veggbrakett og sugeslange se varenr. EL16730.
Luftkvalitet: Det skal benyttes filtrert luft med smøring. Bruk filterregulator og tåkesmører av typen: Varenr. 06-90039-04.
853
82

82
854 DEL 4 – GRUPPE 82 – Smøreutstyr
KJEMIKALIEFATPUMPE, HÅNDBETJENT
Anvendelse Glykol, løsningsmiddel, alkohol, rengjøringsmiddel, m.m.
Brukere Universelt.
Materiale Pumpe: Rustfritt stål.
Pakninger: PTFE.
Kapasitet Pr. trekk: 330 ml.
Anslutning 2" BSP 20 og 210 liters fat.
Produktbeskrivelse Pakning Ansl. Vekt kg Varenr. Pris pr. stk
Fatpumpe, for kjemikalier PTFE 2" BSP 3,5 EL30735 1.580,00
FATPUMPE LUFTDREVEN AIR FORCE 1
Anvendelse Olje, diesel, vann m.m. 270 ml pr. støt.
Brukere Universelt.
Materiale Pumpe: Polypropylen.
Pakning: Nitril.
Arbeidstrykk Maks. arbeidstrykk: 7 BAR, leveres med luftreg.
Min. arbeidstrykk: 2 BAR.
Kapasitet Hydraulikkolje (ISO32) 0-20 l/min.
Smøreolje (ISO68) 0-15 l/min.
Gearolje (ISO220) 0-10 l/min.
Anslutning 2" BSP med teleskoprør for 100 og 210 liters fat
(400-915 mm). Tilslutning tappetut 5/8" BSP inv.
Merknader Til bruk på kjemikalier må viton pakning benyttes.
Sjekk kjemikalietabell.
Teknisk data
Trykkforhold: 1:1
Luftforbruk: 125 l/min.
Støynivå: 1 m avstand: 74 db
Produktbeskrivelse Pakning Ansl. Ansl. luft Vekt kg Varenr. Pris pr. stk
Fatpumpe, luftdreven, rød for oljeprodukter Nitril 2" BSP 1/4" BSP 2,5 EL1050-100 3.050,00
Fatpumpe, luftdreven, blå for kjemikalier Viton 2" BSP 1/4" BSP 2,5 EL1050-200 3.550,00
OLJEPUMPE ELEKTRISK
Anvendelse Olje, diesel, m.m.
Brukere Universelt.
Materiale Stål/plast.
Merknader NB: Kan ikke brukes på bensin. Pumpen leveres med 4 meter slange med fyllepistol.
Produktbeskrivelse Kap. l/min. Løftehøyde Spenning Vekt kg Varenr. Pris pr. stk
Oljepumpe elektrisk 38* 9 mm 12 2,5 820001-12 3.300,00
Oljepumpe elektrisk 43* 10 mm 24 2,5 820001-24 3.300,00
Oljepumpe elektrisk 52* 15 mm 230 2,5 820001-230 3.300,00
* Fritt utløp, løftehøyde 1,6 meter.
FATPUMPE, TESS HÅNDBETJENT TYPE 950
Anvendelse Olje, vann m.m.
Brukere Universelt.
Materiale Pumpe: Polypropylen.
Pakninger: Nitril.
Kapasitet Pr. trekk: 330 ml.
Anslutning 2" BSP med teleskoprør for 100 og 210 liters fat (400-915 mm). Tilslutning tappetut
5/8" BSP innv.
Merknader Til bruk på kjemikalier må viton pakning benyttes.
Produktbeskrivelse Pakning Ansl. Vekt kg Varenr Pris pr. stk
Fatpumpe TESS, rød, for oljeprodukter Nitril 2" BSP 1,4 EL0950-100 715,00
Fatpumpe TESS, blå, for kjemikalier Viton 2" BSP 1,4 EL0950-200 785,00
854

DEL 4 – GRUPPE 82 – Smøreutstyr 855
FATPUMPE HÅNDBETJENT
Anvendelse Olje, vann m.m.
Brukere Universelt.
Materiale Pumpe: Stål.
Pakninger: Perbonan.
Kapasitet l/min: 250 ml pr. omdr.
Anslutning 2" BSP for 200/220 liters fat.
Produktbeskrivelse Pakning Ansl. Vekt kg Varenr. Pris pr. stk
Fatpumpe for oljeprodukter Perbonan 2" BSP 5,47 EL13055 960,00
FAT ADAPTER
Produktbeskrivelse Type Vekt kg Varenr Pris pr. stk
Mauser adapter til pumpe EL0950 og EL1050 1 0,04 EL0925-400 70,00
Trisure adapter til pumpe EL0950 og EL1050 2 0,04 EL0925-026 70,00
VEGGBRAKETT
Anvendelse Veggbrakett for oljepumper beregnet for veggmontering.
Brukere Universelt.
Materiale Stål.
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Veggbrakett for oljepumper m/2" BSP gj. 0,5 EL16730 315,00
SUGESLANGE
Anvendelse Komplett 1" sugeslange x 2,5 m inkludert teleskop sugerør, lengde mm 400-915
m/tilbakeslagsventil og 2" BSP fatforskruvning.
Brukere Universelt.
Materiale Både slange og rør i PVC.
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Sugeslange m/teleskoprør for oljepumper 5,0 EL16750 2.110,00
VEGGBRAKETT FOR OLJE-PISTOLER OG
OLJE-MÅLERE
Anvendelse For å holde oljemålere, og for å forhindre oljesøl på gulv.
Brukere Universelt.
Materiale Stål.
Merknader Leveres med tappeplugg i bunnen.
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Veggbrakett for oljepistoler 0,8 EL0973-200 1.010,00
FYLLEPISTOL
Anvendelse Fyllepistol til bruk sammen med 1:1 pumpe.
Beregnet på olje og dieselolje.
Brukere Universelt.
Arbeidstrykk Maks. 10 BAR.
Merknader Solide oljepistoler med godt håndgrep, og antidryppventil i munnstykket. Åpnes og
lukkes automatisk når man betjener pistolen. Ikke godkjent for bensin.
Produktbeskrivelse Ansl. Vekt kg Varenr. Pris pr. stk
Fyllepistol m/ antidrypp 3/4" BSP 0,87 EL19701 550,00
855
82

82
856 DEL 4 – GRUPPE 82 – Smøreutstyr
OLJEPISTOL
Anvendelse Fyllpistoler for motorolje og gearolje,
samt andre væsker.
Brukere Universelt.
Materiale Stål.
Merknader Solide oljepistoler med godt håndgrep,
og antidryppventil i munnstykket.
Åpnes og lukkes automatisk når man betjener pistolen.
Produktbeskrivelse Ansl. Vekt kg Varenr. Pris pr. stk
Oljepistol m/45° 1/2" svivel 0,7 EL16728 950,00
Oljepistol m/flexrør og 90° munnstykke 1/2" svivel 1,0 EL0971-100 1.090,00
Oljepistol m/flexrør og 135° munnstykke 1/2" svivel 1,0 EL0971-200 1.310,00
OLJEMÅLER, DIGITAL MED ERGO-PISTOLGREP
Anvendelse Alle petroleumsprodukter fra SAE5 til 240.
Automatkasse olje og frostvæske løsninger
(etylen/glycol).
Brukere Universelt.
Temp. område -10 °C - +50 °C.
Arbeidstrykk Maks. 40 BAR.
Merknader Ergo-pistolgrepet gjør den enkel å betjene. Mikroprosessor kontrollert mengdeskala
med stort LCD display. Strømforsyning fra standard litium batterier (utbyttbare).
Leveres med 45º, alternativt 135º munnstykke, med antidryppventil. 45° benyttes til
motorolje. 135° benyttes til gearolje. Ikke automatisk fyllestopp.
Teknisk data
Målevolum: 0-35 1/min.
Produktbeskrivelse Ansl. Vekt kg Varenr. Pris pr. stk
Oljemåler, digital m/45° munnstykke 1/2" svivel 1,8 EL16719 3.750,00
Oljemåler, digital m/135° munnstykke 1/2" svivel 1,8 EL16720 3.750,00
FYLLEPISTOL FOR GLYKOL
OG SPYLEVESKE
Anvendelse Glykol og spyleveske.
Ikke automatisk fyllestopp.
Brukere Universelt.
Arbeidstrykk Maks. 70 BAR.
Produktbeskrivelse Ansl. Vekt kg Varenr. Pris pr. stk
Fyllepistol for glykol og spylervæske med digital måler 1/2" BSP 1,4 EL36720 7.000,00
Fyllepistol for glykol og spylervæske 1/2" BSP 0,4 EL36721 1.310,00
OLJEDISTRIBUTØR
Anvendelse Olje, m.m.
Brukere Universelt.
Merknader Trykkluftdrevet oljedistributør med 1,5 meter slange og oljepistol.
Produktbeskrivelse Kapasitet Vekt kg Varenr. Pris pr. stk
Oljedistributør trykkluftdreven 25 liter 21 EL137-30 4.800,00
856

DEL 4 – GRUPPE 82 – Smøreutstyr 857
FETTPISTOL
Anvendelse Pneumatisk drevne smøresystemer.
Brukere Universelt.
Materiale Stål. El. forsinket.
Arbeidstrykk Maks. 500 BAR.
Merknader Leveres med 4-klørs hydraulisk fettmunnstykke for DIN 71412 fettnipler.
Reserve hydraulikk fettmunnstykke, benytt varenr. 316140.
Produktbeskrivelse Ansl. inn. Ansl. munnstk. Vekt kg Varenr. Pris pr. stk
Fettpistol 1/4" BSP 1/8" BSP 0,7 EL26716 740,00
FETTPISTOL MED FETTMÅLER
Anvendelse Pneumatisk drevne smøresystemer.
Brukere Universelt.
Materiale Stål. El. forsinket.
Merknader Leveres med 4-klørs hydraulisk fettmunnstykke for DIN 71412
fettnipler. Reserve hydraulikk fettmunnstykke, benytt varenr.
316140.
Produktbeskrivelse Ansl. inn. Ansl. munnstk. Vekt kg Varenr. Pris pr. stk
Fettpistol med fettmåler 1/4" BSP 1/8" BSP 1,2 EL26715 4.100,00
Fettmåler 1/8" BSP 1/8" BSP 0,5 EL2168528 3.100,00
Z-SVIVEL OG RETT SVIVEL
Anvendelse Inngang på fettpistoler.
Brukere Universelt.
Materiale Stål. El. forsinket.
Arbeidstrykk Maks. 500 BAR.
Produktbeskrivelse Ansl. BSP Vekt kg Varenr. Pris pr. stk
Z-svivel for fettpresser 1/4" BSP 1/4" innv. x utv. 0,3 EL26725 450,00
Rett svivel for fettpresser 1/4" BSP 1/4" innv. x utv. 0,2 EL26726 164,00
SVIVEL
Anvendelse Inngang til oljepistoler m.m.
Brukere Universelt.
Materiale Stål.
Produktbeskrivelse Ansl. BSP Vekt kg Varenr. Pris pr. stk
Svivel 1/2" BSP innv./utv. gjenger 1/2" 0,13 EL16705 151,00
857
82

82
858 DEL 4 – GRUPPE 82 – Smøreutstyr
FETTPUMPE, LUFTDREVEN
Anvendelse Fettpumper for smøreanlegg.
Brukere Universelt.
Materiale Luftmotor: Aluminium.
Pumpe: Stål. El. forsinket, 1015 My.
Pakninger: Nitril.
Temp. område +80 °C i korte perioder.
Trykk Min. inng. trykk: 3 BAR.
Maks. inng. trykk: 10 BAR.
Kapasitet Maks. kapasitet: 1,5 kg/min. NLGI1.
Merknader Eurolube luftdrevne høyvolums fettpumper for trykkforhold 50:1. Drevet med 75
mm luftmotor. Beregnet for fatmontering.
Teknisk data
Luftkvalitet: Det skal benyttes filtrert luft. Bruk filterregulator av typen: Varenr. 06-90033-04.
Produktbeskrivelse Ansl. luft Ansl. fett Mål pumperør Vekt kg Varenr. Pris pr. stk
Fettpumpe, luftdreven, 180 kg fat 1/4" 3/8" Ø29x940 mm 9,3 EL25750 4.750,00
Fettpumpe, luftdreven, 50 kg fat 1/4" 3/8" Ø29x703 mm 8,1 EL25751 4.600,00
Fettpumpe, luftdreven, 20 kg fat 1/4" 3/8" Ø29x482 mm 7,1 EL25752 4.350,00
Pakningssats for ventilmekanisme til pumpe EL25750 - - - 0,09 EL393568 2.090,00
Pakningssats for luftsylinder til pumpe EL25750 - - - 0,09 EL393569 1.270,00
Pakningssats for øvre pumperør til pumpe EL25750 - - - 0,09 EL393573 1.430,00
FETTPRESSEANLEGG MOBILT
Anvendelse Plasser fettfatet direkte på trallen.
Brukere Universelt.
Temp. område +80 °C i kortere perioder.
Trykk Min. inng. trykk: 3 BAR.
Maks. inng. trykk: 10 BAR.
Kapasitet Maks. 700 g/min.
Merknader Tralle påmontert luftdreven høyvolums fettpumpe,
50:1. Ferdig med luft hurtigkupling. Fettslange 525-04,
påmontert etter kundens ønske. Lages hos det lokale
Tess firma. Z-svivel og fettpistol med hydraulisk
munnstykke er inkludert.
Følgelokk for fettfat er ikke inkludert i det mobile fettpresseanlegget.
Dette må bestilles separat.
Vognutførelse kan avvike fra bildet.
Teknisk data
Luftkvalitet: Det skal benyttes filtrert luft. Bruk filterregulator av typen varenr. 06-90033-04
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Fettpresseanlegg, mobilt for 20 kg fat 24,0 EL257-07 7.800,00
Fettpresseanlegg, mobilt for 50 kg fat 26,0 EL257-08 7.850,00
Fettpresseanlegg, mobilt for 180 kg fat 48,0 EL257-09 12.800,00
TOPPLOKK FOR FETTFAT
Anvendelse Topplokk for innfesting av fettpumper på fat.
Brukere Universelt.
Materiale Stål.
Anslutning 2" BSP.
Produktbeskrivelse Diam. mm Vekt kg Varenr. Pris pr. stk
Topplokk for 12,5 kg fat 245-285 1,4 EL1010-200 690,00
Topplokk for 20 kg fat 280-320 1,8 EL0993-100 675,00
Topplokk for 50 kg fat 300-350 1,9 EL0993-200 780,00
Topplokk for 50 kg fat 360-408 5,0 EL0993-300 820,00
Topplokk for 180 kg fat 560-610 5,8 EL0993-400 1.060,00
858

DEL 4 – GRUPPE 82 – Smøreutstyr 859
FØLGELOKK FOR FETTFAT
Anvendelse Benyttes i fettfat for å trykke fettet ned.
Brukere Universelt.
Materiale Stål/oljebestandig gummi.
Produktbeskrivelse Diam. mm Vekt kg Varenr. Pris pr. stk
Følgelokk for 12,5 kg fat 240-270 0,9 EL9747-703 380,00
Følgelokk for 20 kg fat 260-290 1,1 EL9747-708 665,00
Følgelokk for 50 kg fat 300-370 1,3 EL9747-702 450,00
Følgelokk for 50 kg fat 360-390 1,9 EL9747-704 520,00
Følgelokk for 180 kg fat 530-590 4,4 EL9747-698 1.020,00
FATTRALLER
FOR 20-210 LITERS FAT
Anvendelse Mobile oljeforsyningsanlegg.
Brukere Universelt.
Teknisk data
EL0985-100: 2-hjulstralle for 20-60 liters fat med kjedesikring av fat.
EL1003-100: Svingbar 4-hjulstralle for 50-60 liters fat med fatsikringslås.
EL1012-100: "Heavy Duty" tralle for 210 liters fat med to store hjul, samt ett svingbart hjul.
EL0834-100: Rullebunn for 100-200 liters fat.
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Fattralle for 20-60 l fat, 2-hjuls 9,0 EL0985-100 610,00
Fattralle for 50-60 l fat, 4-hjuls 10,0 EL1003-100 1.970,00
Fattralle for 210 l fat, 3-hjuls 30,0 EL1012-100 3.400,00
Fattralle for 100-200 l fat, 3-hjuls 7,0 EL0834-100 2.000,00
OLJEMOTTAKER
Anvendelse Oppsamling av olje.
Brukere Universelt.
Merknader Må ikke brukes på eksplosive eller korresive væsker.
Produktbeskrivelse Kapasitet Vekt kg Varenr. Pris pr. stk
Oljemottaker, tømming med ekstern pumpe 80 liter 33,0 EL0951-100 7.400,00
Oljemottaker, tømming med innebygd pumpe 80 liter 40,0 EL0951-500 15.200,00
859
82

82
860 DEL 4 – GRUPPE 82 – Smøreutstyr
OLJEMOTTAKER
Anvendelse Oppsamling av olje.
Brukere Universelt.
Merknader Må ikke brukes på eksplosive eller korresive væsker.
Produktbeskrivelse Kapasitet Vekt
kg Varenr.
Pris pr.
stk
Oljemottaker, tømming med pumpe 100 liter 43,0 EL318-70 7.850,00
Oljemottaker, med sugesonder, tømming med pumpe 100 liter 46,0 EL318-71 9.850,00
Oljemottaker med sugesonder og 8 liters
innspeksjonstank, tømming med pumpe
100 liter 49,0 EL318-72 12.100,00
Oljemottaker , tømming med trykk 100 liter 43,0 EL318-75 7.200,00
Oljemottaker med sugesonder, tømming med trykk 100 liter 46,0 EL318-76 9.300,00
Oljemottaker med sugesonder og 8 liters
innspeksjonstank, tømming med trykk
PNEUMATISK SELVSUGENDE
MEMBRANPUMPE
Teknisk data
Gjenger luft inn: 1/4" BSP
Gjenger luft ut: 3/8 BSP
Gjenger olje inn/ut: 1/2" BSP
100 liter 49,0 EL318-77 11.500,00
Brukere Universelt.
Trykk Maks. lufttrykk: 7 BAR.
Min. lufttrykk: 1,8 BAR.
Kapasitet 60 l/min.
Merknader Beregnet for glycol, spillolje, vann og vannbaserte væsker. Ikke godkjent for bensin.
Membranpakninger Buna-N, ventilpakninger Acetal.
Produktbeskrivelse Vekt kg Varenr. Pris pr. stk
Pneumatisk selvsugende membranpumpe 5,0 EL19060 10.800,00
860

DEL 4 – GRUPPE 83 – Skrustikker og rørbøyesett 861
INNSTIKK:http://tess.webon.net/tess2/frontend/mediabank2/7747/Innholdsfortegnelse_gruppe_83.pdf|id=7747|sourcepage=1
SKRUSTIKKER
TYPE SIDE
SKRUSTIKKE (3) 862
SKRUSTIKKE MED 360° SVINGSKIVE (3) 862
SKRUSTIKKEBAKKE (3) 862
SVINGSKIVE FOR SKRUSTIKKE (3) 862
861
83

83
862 DEL 4 – GRUPPE 83 – Skrustikker og rørbøyesett
SKRUSTIKKE
Brukere Auto, Entreprenør, Mekanisk indistri.
Materiale Helsmidd stål C43.
Utførelse Blå hammerslaglakk.
Merknader Induksjonsherdede bakker
- Induksjonsherdet ambolt og arbeidsplate
- Slipt, helt innkapslet og herdet spindel
- Svingskive som ekstrautstyr
- Rørkjeftsett som ekstrautstyr
- Meget solid og motstandsdyktig.
Produktbeskrivelse Bakkebredde mm Spennåpning mm Vekt kg Varenr. Pris pr. stk
Skrustikke i helsmidd stål 100 125 7,0 SK90M-100 1.570,00
Skrustikke i helsmidd stål 125 150 11,0 SK91M-125 1.840,00
Skrustikke i helsmidd stål 150 200 17,0 SK92M-150 2.570,00
Skrustikke i helsmidd stål 175 220 26,0 SK93M-175 3.300,00
SKRUSTIKKEBAKKE
Anvendelse Beskytte oppspent emne mot skader.
Brukere Auto, Entreprenør, Mekanisk indistri.
Materiale Aluminium m/magnet.
Produktbeskrivelse Bakkebredde mm Vekt kg Varenr. Pris pr. stk
Skrustikkebakke i aluminium med magnet 80-100 0,15 SK90M-1 340,00
Skrustikkebakke i aluminium med magnet 125-135 0,20 SK91M-1 365,00
Skrustikkebakke i aluminium med magnet 140-150 0,25 SK92M-1 380,00
Skrustikkebakke i aluminium med magnet 160-175 0,30 SK93M-1 410,00
SVINGSKIVE FOR SKRUSTIKKE
Brukere Auto, Entreprenør, Mekanisk indistri.
Produktbeskrivelse Passer skrustikke mm Vekt kg Varenr. Pris pr. stk
Svingskive for skrustikke 100 1,4 SK44D-100 450,00
Svingskive for skrustikke 125 2,0 SK44D-125 575,00
Svingskive for skrustikke 150 2,8 SK44D-150 760,00
Svingskive for skrustikke 175 4,0 SK44D-175 935,00
SKRUSTIKKE MED 360°
SVINGSKIVE
8400 POLAR
Brukere Auto, Entreprenør, Mekanisk
indistri.
Utførelse Sort hammerlakk.
Merknader Modell i støpejern med ambolt.
Innvendige rørkjefter.
Utskiftelig kjefter.
Produktbeskrivelse A mm B mm C mm D mm L mm Vekt kg Varenr. Pris pr. stk
Skrustrikke med svingskive i støpejern 75 95 50 135 280 4,5 VH8400-075 1.080,00
Skrustrikke med svingskive i støpejern 100 115 60 145 310 7,5 VH8400-100 1.200,00
Skrustrikke med svingskive i støpejern 125 125 65 160 370 11,0 VH8400-125 1.500,00
Skrustrikke med svingskive i støpejern 150 150 75 185 430 14,5 VH8400-150 1.840,00
862
