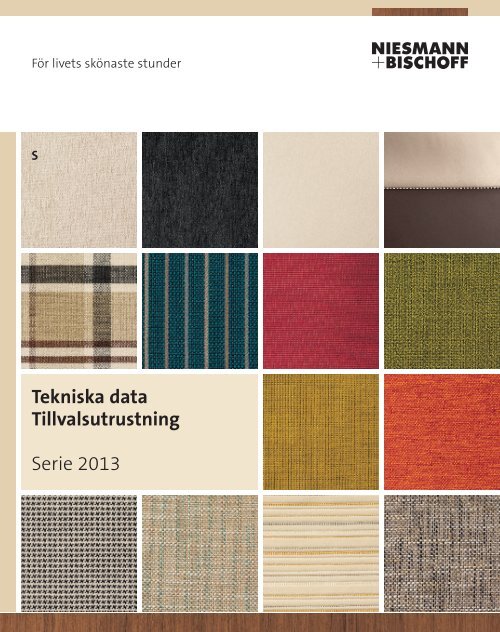

För livets skönaste stunder<br />
S<br />
Tekniska data<br />
Tillvalsutrustning<br />
Serie 2013
De mest fascinerande Liner-modellerna<br />
För livets skönaste stunder
Nya Arto<br />
Alla modeller i sammanfattning<br />
Standardutrustning<br />
Tekniska data<br />
Extrautrustning<br />
Utrustningspaket<br />
Nya Flair<br />
Alla modeller i sammanfattning<br />
Standardutrustning<br />
Tekniska data<br />
Extrautrustning<br />
Utrustningspaket<br />
De nya Liner-textilierna<br />
Sittdynor och ryggstöd<br />
Sweden Edition – mycket tryggare, mycket längre – 6 års fordonsgaranti!<br />
Vi har lärt oss genom åren att våra svenska kunder uppskattar husbilar med hög standardutrustning,<br />
tryggt ägande och långsiktighet. Husbilar som våra auktoriserade återförsäljare levererar uppgraderas<br />
därför med vårt unika Sweden Edition koncept.<br />
Sweden Edition innebär att husbilarna har en mer omfattande standardutrustning, är anpassade<br />
för vårt svenska klimat, samt har marknadens i särklass mest omfattande garantier:<br />
6 års fordonsgaranti*, 6 års täthetsgaranti*, 3 års vagnskadegaranti*, 3 års vägassistans*<br />
Sweden Edition, som endast våra auktoriserade återförsäljare erbjuder, innebär ett tryggt ägande<br />
och ett högre andrahandsvärde.<br />
* se fullständiga garantivillkor<br />
4<br />
6<br />
10<br />
18<br />
22<br />
24<br />
26<br />
30<br />
34<br />
38<br />
40<br />
Innehåll<br />
Serie 2013<br />
3
4<br />
Arto modeller<br />
i sammanfattning<br />
Arto 59 GL<br />
Arto 64 GL<br />
Arto 66 F<br />
Arto 66 L<br />
Arto 69 LE<br />
Arto 74 E<br />
Arto 74 L<br />
Arto 74 R
Arto 76 F<br />
Arto 79 LE<br />
Arto 79 R<br />
Arto 83 F<br />
Arto 83 L<br />
Arto 85 LE<br />
Arto 88 LE<br />
Arto | Serie 2013<br />
Alla modeller i sammanfattning<br />
5
6<br />
Nya Arto<br />
Standardutrustning<br />
Chassi<br />
– Fiat Ducato<br />
– Elektroniskt styrd direktinsprutad Common Rail turbodiesel med avgasåterföring<br />
– Miljöklass Euro 5, grön miljöplakett<br />
– 6-växlad manuell<br />
– Framhjulsdrift med antispinnsystem (ASR)<br />
– ABS-bromsar<br />
– Skivbromsar fram och bak<br />
– Elektronisk varning för slitna bromsbelägg<br />
– Elektronisk bromskraftfördelning (EBD)<br />
– Generator 14 V/110 A<br />
– Batteri 12 V/95 Ah<br />
– Bränsletank 90 l<br />
– Aluminiumfälgar [Standard Sweden Edition]<br />
– Däckreparationssats med kompressor<br />
– Individuell hjulupphängning fram och bak<br />
– Förstärkta spiralfjädrar fram för större markfrigång<br />
– Al-Ko lågbyggt (sänkning 220 mm) lättviktschassi<br />
– Varmgalvaniserat chassi<br />
– Uppstyvning av chassiet med extra, mycket stabila, längd- och tvärbalkar för bättre köregenskaper och ökad komfort<br />
– Varselljus med lysdiodteknik<br />
– Airbag förar- och passagerarplats [Standard Sweden Edition]<br />
– Farthållare [Standard Sweden Edition]<br />
Förarhytt<br />
– Panoramavindruta av tonat, laminerat glas med grön ovandel<br />
– Vindrutan limmad i nivå med karossen<br />
– Sidohängda ytterbackspeglar<br />
– Fiat original Crashbox<br />
– Motorhuv med stor öppningsvinkel<br />
– Spolarvätska kan fyllas på utan att motorhuven behöver öppnas<br />
– 180° vridbara stolar med integrerade säkerhetsbälten; skinnklädda armstöd och sidopartier<br />
– Stolöverdrag till förar-och passagerarstol med praktiska och användbara fack<br />
– Ratt ställbar i höjdled<br />
– Instrumentpanelsdekor I ädelträimitation [Standard Sweden Edition]<br />
– Luftkonditionering [Standard Sweden Edition]
Kaross<br />
– Ytterväggar och luckor i vridstyv sandwich-konstruktion (2-sided-aluminium) med 30 mm tjock styrofoamisolering<br />
(RTM-skum)<br />
– Tak i vridstyv sandwich-konstruktion med 30 mm tjock styrofoamisolering (RTM-skum); aluminium invändigt,<br />
1,5 mm tjock glafibervävarmerad plast utvändigt<br />
– Sammanfogning helt utan köldbryggor, tack vare reglar av högdensitets-polyuretanskum (Puranit)<br />
– Karosskonstruktion helt utan trä<br />
– Kaross som skyddar mot åska (Faradays bur)<br />
– Tak som håller att gå på<br />
– Takprofiler som leder regnvattnet, vilket minskar nedsmutsningen av husbilens sidor<br />
– Övergång mellan tak och front helt utan nivåskillnad, vilket förhindrar att regnvatten samlas på taket<br />
– Yttersidor av vit, brännlackerad aluminium<br />
– Front, stötfångare och bakparti av kraftig glasfiberarmerad plast<br />
– Sidokjolar av vita, släta brännlackerade aluminiumprofiler<br />
– 300 mm högt, isolerat och uppvärmt dubbelgolv<br />
– Färsk- och spillvattentankar samt batterier frostsäkert placerade i dubbelgolvet<br />
– Stabil entrédörr med elektrisk stängningshjälp och dubbellåsning<br />
– Ytterbelysning ovanför entrédörren<br />
– Utanpåliggande, elektriskt manövrerat fotsteg med två steg<br />
– Stort garage, uppvärmt och försett med belysning<br />
– Garagedörr på höger sida med låg tröskel<br />
– Garagedörr på vänster sida (standard eller tillval, beroende på modell)<br />
– Extra nötningståligt garagegolv<br />
– Isolerande fönster med dubbla rutor av plast, inkl. myggnät och rullgardin; köldbryggsfri aluminiumkarm<br />
– Markis [Standard Sweden Edition]<br />
– Myggnätsdörr [Standard Sweden Edition]<br />
Bo och sova<br />
– Textilklädda väggar<br />
– Slitstark, ekmönstrad golvbeläggning<br />
– Helt plant golv, från förarhytt till bodel<br />
– Slitstark dynklädsel av hög kvalitet; finns i 14 olika färgkombinationer<br />
– Mycket bekväma dynor, tack vare uppbyggnaden med tre olika skumlager<br />
– Sittgruppens bord med många inställningsmöjligheter<br />
– Nedsänkbart övre bältesinfästning i sittgruppen (ej modellerna 59 GL, 64 GL och 74 E)<br />
– Skofack vid entrén (ej modellerna 66 L, 66 F, 69 LE och 76 F)<br />
– Skinnklätt, stabilt handtag innanför bodelsdörren<br />
– Fönstren vid sittgrupp och i sovrum försedda med rullgardin<br />
– Rymliga ovanskåp med Push-to-open-system (gasfjädrar) för bekväm öppning och stängning<br />
– Indirekt lysdiodbelysning vid sittgrupp och i sovrum<br />
– Bakre säng med ribbotten och bekväm kallskummadrass<br />
– Nedsänkbar säng (1.905 x 1.300 mm) med ribbotten och bekväm kallskummadrass<br />
– Spotlights med Power-LED vid sängar och i samvarodelen<br />
– Fotsteg med nattbelysning vid bakre säng<br />
– Uppfällbart fotsteg med förvaring vid bakre säng<br />
Arto | Serie 2013<br />
Standardutrustning<br />
7
8<br />
Nya Arto<br />
Standardutrustning<br />
Kök<br />
– Infälld, 3-lågig spis av rostfritt stål med elektrisk tändning, delad täckskiva av glas och fast monterat stänkskydd av glas<br />
– Engreppsblandare<br />
– Köksbänkens skåp försedda med centrallås<br />
– Breda, självstängande kökslådor<br />
– Breda lådhandtag, fungerar även som handdukshållare<br />
– Arbetsbänk med integrerad diskho<br />
– 106 l kylskåp med uttagbart frysfack och automatiskt energival (AES)<br />
– Hållare för soppåse i köksbänken<br />
– Taklucksfläkt, termostatreglerad, över kök [Standard Sweden Edition]<br />
Bad och Toalett<br />
– Raumbad-lösning (ej modellerna 66 F och 69 LE)<br />
– Stabil badrumsdörr med förkromat trycke<br />
– Stort spegelskåp med hylla<br />
– Duschkar av tålig glasfiberarmerad plast<br />
– Engreppsblandare<br />
– Dusch med vikdörr av acrylplast, uttagbar klädstång<br />
– Duschstång med munstycke justerbart i höjdled<br />
– Kassettoalett med rulltank<br />
– Handduksstång och krokar<br />
– Taklucka med myggnät och plisserad mörkläggningsgardin (modellerna 69 LE och 74 E utan mörkläggningsgardin)<br />
– Duschtrall av äkta trä (endast modellerna 66 F, 76 F, 83 F, 83 L, 85 LE och 88 LE)<br />
– SOG toalettavluftning [Standard Sweden Edition]
VVS<br />
– Centralt placerat, uppvärmt servicefack på vänster sida, avtappningskranar för färsk- och spillvatten med stor diameter<br />
(1 1/4") för bekväm tömning<br />
– Färsk- och spillvattentankar (volym 120 – 200 l, beroende på modell) frostsäkert placerade i det uppvärmda dubbelgolvet<br />
– Rengöringsöppningar för båda tankarna åtkomliga inifrån bodelen<br />
– Integrerad varmvattenberedare<br />
– Tryckstyrd färskvattenpump med filter<br />
– Plats för 2 x 11 kg gasol<br />
– Alde vattenburen centralvärme [Standard Sweden Edition]<br />
– Värmeväxlare inkl. motorförvärmning [Standard Sweden Edition]<br />
Elektronik<br />
– 80 Ah AGM-batteri, placerat i dubbelgolvet, 2 st [Standard Sweden Edition]<br />
– 18 A elektroniskt styrd batteriladdare<br />
– Batteriövervakningssystem med skydd mot överbelastning och djupurladdning<br />
– Automatisk avstängning vid låg spänning eller hög temperatur<br />
– 230 V CEE-anslutning på vänster sida<br />
– Jordfelsbrytare<br />
– Central styr- och kontrollpanel med digital display<br />
– 2 – 3 st. 230 V-uttag (beroende på modell) samt 1 st. 12 V-uttag<br />
– Belysning (takspotlights, spotlights under ovanskåp samt läslampor) med Power-LED-teknik<br />
– Djupurladdningsskydd för bodelsbatterierna<br />
– Truma DuoControl CS Gasströmningsvakt [Standard Sweden Edition]<br />
Arto | Serie 2013<br />
Standardutrustning<br />
9
1 ]<br />
2 ]<br />
3 ]<br />
4 ]<br />
5 ]<br />
10<br />
Arto<br />
Tekniska Data<br />
Basfordon<br />
Chassi/ram<br />
Motor<br />
Typ<br />
Cylindervolym, cm 3<br />
Effekt, kW/hk<br />
Max vridmoment, Nm<br />
Chassimått/däck<br />
Axelavstånd, mm<br />
Antal axlar<br />
Mått och vikt [utan tillbehör]<br />
Totallängd, mm<br />
Totalbredd, mm<br />
Totalhöjd, mm<br />
Tekniskt tillåten totalvikt, kg<br />
Vikt i körklart skick, kg (ca.)<br />
Max tillåten last, kg<br />
Max tillåten släpvagnsvikt (bromsad), kg<br />
Sittplatser<br />
Sittplatser med 3-punktsbälte<br />
L-soffa (längd x bredd), mm<br />
Enkelsoffa (längd x bredd), mm<br />
Sängar<br />
Nedsänkbar säng (längd x bredd), mm<br />
Bakre säng (längd x bredd), mm<br />
Volymer<br />
Bränsletank, l<br />
Färskvattentank, l<br />
Spillvattentank, l<br />
Gasflaskor, kg<br />
Garagemått<br />
Max höjd, mm<br />
Max golvyta (längd x bredd), mm<br />
Viktig information:<br />
1 ] Det tidigare begreppet ”Totalvikt” är genom direktivet EN 1646-2 ersatt<br />
av begreppet ”Tekniskt tillåten totalvikt”.<br />
Arto 59 GL<br />
Fiat Ducato 35L (40H chassi som tillval)<br />
AL-KO lågbyggt chassi<br />
4-Cylindrig Commonrail Turbodiesel Euro 5<br />
2.300 (3.000 tillval)<br />
95,5/130 (tillval: 108/147 vid 2,3 lit | 130/177 vid 3,0 lit)<br />
320 (tillval: 350 vid 2,3 lit/108 kW | 400 vid 3,0 lit/130 kW)<br />
3.630<br />
2<br />
6.471<br />
2.300<br />
2.950<br />
3.500 (4.500 tillval)<br />
3.110<br />
390 (1.390 tillval)<br />
2.000<br />
2 (3, 4)<br />
–<br />
2 x 819 x 676<br />
1.905 x 1.300<br />
2.000 x 950<br />
90<br />
20/120<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 975<br />
2 ] ”Vikt i körklart skick” består enligt EG 92/21 (± 5 %) av: förare (75 kg), drivmedel<br />
(90 %), (90 %) färskvatten och gasol samt verktyg, däckreparationssats (Tire-Fit)<br />
och anslutningskabel. Vikt för standardmonterad Sweden Edition utrustning är<br />
inkluderad i ”Vikt i körklart skick”.<br />
3 ] Extrautrustningens vikt måste adderas till ”Vikt i körklart skick”.
Arto 64 GL Arto 66 F<br />
Arto 66 L<br />
3.630<br />
2<br />
6.896<br />
2.300<br />
2.950<br />
3.500 (4.500 tillval)<br />
3.170<br />
330 (1.330 tillval)<br />
2.000<br />
2 (3, 4)<br />
–<br />
2 x 819 x 676<br />
1.905 x 1.300<br />
2.000 x 1.400<br />
90<br />
20/120<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
3.630<br />
2<br />
6.996<br />
2.300<br />
2.950<br />
3.500 (4.500 tillval)<br />
3.220<br />
280 (1.280 tillval)<br />
2.000<br />
4<br />
1.048 x 1.089<br />
564 x 656<br />
1.905 x 1.300<br />
1.900 x 1.400<br />
90<br />
20/120<br />
120<br />
2 x 11<br />
920<br />
2.175 x 1.400<br />
4 ] Tågvikten får ej överstiga 6.000 kg.<br />
5 ] Det är tillåtet att medföra ytterligare personer så länge den tekniskt tillåtna<br />
totalvikten ej överskrids, och så länge det finns bältesförsedda sittplatser för<br />
dessa personer.<br />
3.630<br />
2<br />
6.996<br />
2.300<br />
2.950<br />
3.500 (4.500 tillval)<br />
3.220<br />
280 (1.280 tillval)<br />
2.000<br />
4<br />
1.048 x 1.089<br />
564 x 656<br />
1.905 x 1.300<br />
2.000 x 1.400<br />
90<br />
20/120<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
Arto | Serie 2013<br />
Tekniska Data<br />
11
1 ]<br />
2 ]<br />
3 ]<br />
4 ]<br />
5 ]<br />
12<br />
Arto<br />
Tekniska Data<br />
Basfordon<br />
Chassi/ram<br />
Motor<br />
Typ<br />
Cylindervolym, cm 3<br />
Effekt, kW/hk<br />
Max vridmoment, Nm<br />
Chassimått/däck<br />
Axelavstånd, mm<br />
Antal axlar<br />
Mått och vikt [utan tillbehör]<br />
Totallängd, mm<br />
Totalbredd, mm<br />
Totalhöjd, mm<br />
Tekniskt tillåten totalvikt, kg<br />
Vikt i körklart skick, kg (ca.)<br />
Max tillåten last, kg<br />
Max tillåten släpvagnsvikt (bromsad), kg<br />
Sittplatser<br />
Sittplatser med 3-punktsbälte<br />
L-soffa (längd x bredd), mm<br />
Enkelsoffa (längd x bredd), mm<br />
Sängar<br />
Nedsänkbar säng (längd x bredd), mm<br />
Bakre säng (längd x bredd), mm<br />
Volymer<br />
Bränsletank, l<br />
Färskvattentank, l<br />
Spillvattentank, l<br />
Gasflaskor, kg<br />
Garagemått<br />
Max höjd, mm<br />
Max golvyta (längd x bredd), mm<br />
Viktig information:<br />
1 ] Det tidigare begreppet ”Totalvikt” är genom direktivet EN 1646-2 ersatt<br />
av begreppet ”Tekniskt tillåten totalvikt”.<br />
Arto 69 LE<br />
Fiat Ducato 35L (40H chassi som tillval)<br />
AL-KO lågbyggt chassi<br />
4-Cylindrig Commonrail Turbodiesel Euro 5<br />
2.300 (3.000 tillval)<br />
95,5/130 (tillval: 108/147 vid 2,3 lit | 130/177 vid 3,0 lit)<br />
320 (tillval: 350 vid 2,3 lit/108 kW | 400 vid 3,0 lit/130 kW)<br />
3.810<br />
2<br />
7.154<br />
2.300<br />
2.950<br />
3.500 (4.500 tillval)<br />
3.270<br />
230 (1.230 tillval)<br />
2.000<br />
4<br />
1.048 x 1.089<br />
564 x 656<br />
1.905 x 1.300<br />
1.910/1.950 x 800<br />
90<br />
20/150<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
2 ] ”Vikt i körklart skick” består enligt EG 92/21 (± 5 %) av: förare (75 kg), drivmedel<br />
(90 %), (90 %) färskvatten och gasol samt verktyg, däckreparationssats (Tire-Fit)<br />
och anslutningskabel. Vikt för standardmonterad Sweden Edition utrustning är<br />
inkluderad i ”Vikt i körklart skick”.<br />
3 ] Extrautrustningens vikt måste adderas till ”Vikt i körklart skick”.
Arto 74 E Arto 74 L Arto 74 R<br />
Fiat Ducato 40H<br />
AL-KO lågbyggt chassi<br />
4-Cylindrig Commonrail Turbodiesel Euro 5<br />
2.300 (3.000 tillval)<br />
108/147 (130/177 vid val av 3,0 lit)<br />
350 (400 vid val av 3,0 lit)<br />
4.000<br />
2<br />
7.487<br />
2.300<br />
2.950<br />
4.250 (4.500 tillval)<br />
3.590<br />
660 (910)<br />
2.000<br />
2 (3, 4)<br />
–<br />
2 x 820 x 676<br />
1.905 x 1.300<br />
1.910/1.950 x 800/570<br />
90<br />
20/150<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
4.000<br />
2<br />
7.487<br />
2.300<br />
2.950<br />
4.250 (4.500 tillval)<br />
3.590<br />
660 (910)<br />
2.000<br />
4 (5)<br />
1.288 x 1.089<br />
820 x 676<br />
1.905 x 1.300<br />
2.000 x 1.400<br />
90<br />
20/150<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
4 ] Tågvikten får ej överstiga 6.000 kg.<br />
5 ] Det är tillåtet att medföra ytterligare personer så länge den tekniskt tillåtna<br />
totalvikten ej överskrids, och så länge det finns bältesförsedda sittplatser för<br />
dessa personer.<br />
4.000<br />
2<br />
7.487<br />
2.300<br />
2.950<br />
4.250 (4.500 tillval)<br />
3.540<br />
710 (960)<br />
2.000<br />
3 (4)<br />
1.290 x 790<br />
820 x 676<br />
1.905 x 1.300<br />
2.000 x 1.400<br />
90<br />
20/150<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
Arto | Serie 2013<br />
Tekniska Data<br />
13
1 ]<br />
2 ]<br />
3 ]<br />
4 ]<br />
5 ]<br />
14<br />
Arto<br />
Tekniska Data<br />
Basfordon<br />
Chassi/ram<br />
Motor<br />
Typ<br />
Cylindervolym, cm 3<br />
Effekt, kW/hk<br />
Max vridmoment, Nm<br />
Chassimått/däck<br />
Axelavstånd, mm<br />
Antal axlar<br />
Mått och vikt [utan tillbehör]<br />
Totallängd, mm<br />
Totalbredd, mm<br />
Totalhöjd, mm<br />
Tekniskt tillåten totalvikt, kg<br />
Vikt i körklart skick, kg (ca.)<br />
Max tillåten last, kg<br />
Max tillåten släpvagnsvikt (bromsad), kg<br />
Sittplatser<br />
Sittplatser med 3-punktsbälte<br />
L-soffa (längd x bredd), mm<br />
Enkelsoffa (längd x bredd), mm<br />
Sängar<br />
Nedsänkbar säng (längd x bredd), mm<br />
Bakre säng (längd x bredd), mm<br />
Volymer<br />
Bränsletank, l<br />
Färskvattentank, l<br />
Spillvattentank, l<br />
Gasflaskor, kg<br />
Garagemått<br />
Max höjd, mm<br />
Max golvyta (längd x bredd), mm<br />
Viktig information:<br />
1 ] Det tidigare begreppet ”Totalvikt” är genom direktivet EN 1646-2 ersatt<br />
av begreppet ”Tekniskt tillåten totalvikt”.<br />
Arto 76 F<br />
Fiat Ducato 40H<br />
AL-KO lågbyggt chassi<br />
4-Cylindrig Commonrail Turbodiesel Euro 5<br />
2.300 (3.000 tillval)<br />
108/147 (130/177 vid val av 3,0 lit)<br />
350 (400 vid val av 3,0 lit)<br />
4.150<br />
2<br />
7.687<br />
2.300<br />
2.950<br />
4.500<br />
3.690<br />
810<br />
2.000<br />
4<br />
1.048 x 1.089<br />
564 x 656<br />
1.905 x 1.300<br />
1.900 x 1.400<br />
90<br />
20/150<br />
120<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
2 ] ”Vikt i körklart skick” består enligt EG 92/21 (± 5 %) av: förare (75 kg), drivmedel<br />
(90 %), (90 %) färskvatten och gasol samt verktyg, däckreparationssats (Tire-Fit)<br />
och anslutningskabel. Vikt för standardmonterad Sweden Edition utrustning är<br />
inkluderad i ”Vikt i körklart skick”.<br />
3 ] Extrautrustningens vikt måste adderas till ”Vikt i körklart skick”.
Arto 79 LE Arto 79 R<br />
4.000 + 800<br />
3<br />
8.047<br />
2.300<br />
3.000<br />
5.000<br />
3.880<br />
1.120<br />
2.000<br />
4 (5)<br />
1.288 x 1.089<br />
820 x 676<br />
1.905 x 1.300<br />
1.910/1.950 x 800/570<br />
90<br />
20/200<br />
150<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
4.000 + 800<br />
3<br />
8.047<br />
2.300<br />
3.000<br />
5.000<br />
3.830<br />
1.170<br />
2.000<br />
3 (4)<br />
1.290 x 790<br />
820 x 676<br />
1.905 x 1.300<br />
1.910/1.950 x 800/570<br />
90<br />
20/200<br />
150<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
4 ] Tågvikten får ej överstiga 6.000 kg.<br />
5 ] Det är tillåtet att medföra ytterligare personer så länge den tekniskt tillåtna<br />
totalvikten ej överskrids, och så länge det finns bältesförsedda sittplatser för<br />
dessa personer.<br />
Arto | Serie 2013<br />
Tekniska Data<br />
15
1 ]<br />
2 ]<br />
3 ]<br />
4 ]<br />
5 ]<br />
16<br />
Arto<br />
Tekniska Data<br />
Basfordon<br />
Chassi/ram<br />
Motor<br />
Typ<br />
Cylindervolym, cm 3<br />
Effekt, kW/hk<br />
Max vridmoment, Nm<br />
Chassimått/däck<br />
Axelavstånd, mm<br />
Antal axlar<br />
Mått och vikt [utan tillbehör]<br />
Totallängd, mm<br />
Totalbredd, mm<br />
Totalhöjd, mm<br />
Tekniskt tillåten totalvikt, kg<br />
Vikt i körklart skick, kg (ca.)<br />
Max tillåten last, kg<br />
Max tillåten släpvagnsvikt (bromsad), kg<br />
Sittplatser<br />
Sittplatser med 3-punktsbälte<br />
L-soffa (längd x bredd), mm<br />
Enkelsoffa (längd x bredd), mm<br />
Sängar<br />
Nedsänkbar säng (längd x bredd), mm<br />
Bakre säng (längd x bredd), mm<br />
Volymer<br />
Bränsletank, l<br />
Färskvattentank, l<br />
Spillvattentank, l<br />
Gasflaskor, kg<br />
Garagemått<br />
Max höjd, mm<br />
Max golvyta (längd x bredd), mm<br />
Viktig information:<br />
1 ] Det tidigare begreppet ”Totalvikt” är genom direktivet EN 1646-2 ersatt<br />
av begreppet ”Tekniskt tillåten totalvikt”.<br />
Arto 83 F<br />
Fiat Ducato 40H<br />
AL-KO lågbyggt chassi<br />
4-Cylindrig Commonrail Turbodiesel Euro 5<br />
2.300 (3.000 tillval)<br />
108/147 (130/177 vid val av 3,0 lit)<br />
350 (400 vid val av 3,0 lit)<br />
4.000 + 800<br />
3<br />
8.259<br />
2.300<br />
3.000<br />
5.000<br />
4.230<br />
770<br />
2.000<br />
4 (5)<br />
1.626 x 1.089<br />
1.130 x 656<br />
1.905 x 1.300<br />
2.000 x 1.500<br />
90<br />
20/200<br />
150<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
2 ] ”Vikt i körklart skick” består enligt EG 92/21 (± 5 %) av: förare (75 kg), drivmedel<br />
(90 %), (90 %) färskvatten och gasol samt verktyg, däckreparationssats (Tire-Fit)<br />
och anslutningskabel. Vikt för standardmonterad Sweden Edition utrustning är<br />
inkluderad i ”Vikt i körklart skick”.<br />
3 ] Extrautrustningens vikt måste adderas till ”Vikt i körklart skick”.
Arto 83 L Arto 85 LE<br />
Arto 88 LE<br />
4.000 + 800<br />
3<br />
8.259<br />
2.300<br />
3.000<br />
5.000<br />
4.230<br />
770<br />
2.000<br />
4 (5)<br />
1.626 x 1.089<br />
1.300 x 656<br />
1.905 x 1.300<br />
2.000 x 1.400<br />
90<br />
20/200<br />
150<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
4.150 + 800<br />
3<br />
8.430<br />
2.300<br />
3.000<br />
5.000<br />
4.230<br />
770<br />
2.000<br />
4 (5)<br />
1.288 x 1.089<br />
820 x 676<br />
1.905 x 1.300<br />
2 x 2.000 x 800/570<br />
90<br />
20/200<br />
150<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
4 ] Tågvikten får ej överstiga 6.000 kg.<br />
5 ] Det är tillåtet att medföra ytterligare personer så länge den tekniskt tillåtna<br />
totalvikten ej överskrids, och så länge det finns bältesförsedda sittplatser för<br />
dessa personer.<br />
4.150 + 800<br />
3<br />
8.766<br />
2.300<br />
3.000<br />
5.000<br />
4.330<br />
770<br />
2.000<br />
4 (5)<br />
1.626 x 1.089<br />
1.130 x 676<br />
1.905 x 1.300<br />
2 x 2.000 x 800/570<br />
90<br />
20/200<br />
150<br />
2 x 11<br />
1.185<br />
2.175 x 1.400<br />
Arto | Serie 2013<br />
Tekniska Data<br />
17
18<br />
Arto<br />
Extrautrustning<br />
Kod-Nr. Beskrivning<br />
Chassi<br />
79989<br />
9401<br />
79937<br />
84901<br />
84902<br />
79605<br />
79399<br />
79903<br />
9445<br />
9402<br />
79537<br />
79042<br />
79043<br />
9440<br />
79529<br />
79314<br />
79316<br />
79287<br />
79288<br />
79531<br />
79484<br />
79926<br />
79988<br />
79984<br />
79028<br />
79463<br />
79572<br />
Airbag förar- och passagerarplats<br />
Släpvagnskoppling<br />
Dekor instrumentbräda i trärotsapplikation<br />
Totalviktshöjning till 3.850 kg *<br />
Totalviktshöjning till 4500 kg (endast i kombination med kod-nr. 79903,<br />
ej möjligt för modeller 59 GL och 64 GL i kombination med ESP kod-nr. 79399)<br />
Comfort-Matic automatisk växellåda (endast i kombination med dubbla<br />
krockkuddar, kod-nr. 79989, ej i kombination med ASR)<br />
ESP med Hillholder och Traction Control (ej för 3-axlade modeller)<br />
Fiat Ducato Heavy 2,3 l motor (130 hk), totalvikt 4.200 kg<br />
(för fordon med 3 axlar är totalvikten 5.000 kg standard)<br />
Stödben bak<br />
Luftkonditionering i förarhytt<br />
Komfortstolar ”SKA”, höj- och sänkbara med tiltfunktion<br />
Aluminiumfälgar för FIAT Ducato Light *<br />
Aluminiumfälgar för FIAT Ducato Heavy **<br />
Aluminiumfälgar för FIAT Ducato Heavy, Tandemaxel ***<br />
Ratt och växelspaksknopp i läder (endast i kombination med krockkudde,<br />
kod-nr. 79989; standard i kombination med tillvalet Comfort-Matic-växellåda,<br />
kod-nr. 79605, i kombination med 3 l-motor, kod-nr. 79926)<br />
Full-luftfjädring inkl. automatisk nivåreglering för 2 axlar<br />
Full-luftfjädring inkl. automatisk nivåreglering för 3 axlar<br />
Luftfjädring för bakaxel inkl. lyft- och sänkanordning för fordon med 2 axlar<br />
Luftfjädring för bakaxel inkl. lyft- och sänkanordning för fordon med 3 axlar<br />
ALC – AL-KO Level Controller (ej möjligt för fordon med 3 axlar)<br />
Motor 2,3 l (148 hk)<br />
Motor 3,0 l (177 hk)<br />
Reservhjul istället för Tire-Fit<br />
Statiskt kurvljus<br />
Farthållare<br />
Utdragbart förvaringsfack vänster sida<br />
Förarassistent ”Mobileye” (avståndsvarnare, bromsassistent m.m.)<br />
Påbyggnad/Bodel<br />
79317<br />
Sidobackspeglar med vidvinkelfunktion, uppvärmda och elektriskt manövrerade,<br />
lackerade i fordonets färg<br />
2<br />
79464<br />
Utdragbart bord i sittgruppen för modellerna 59 GL, 64 GL, 74 E, 74 L och 74 R<br />
(standard fr.o.m. 79-modellerna)<br />
17<br />
79623<br />
Utdragbart bord i sittgruppen för modellerna 66 L, 66 F, 69 LE och 76 F<br />
14<br />
79964<br />
Förardörr<br />
24<br />
79290<br />
Extra fönster i sovrummet (standard i modellerna 69 LE, 74 E, 76 F, 79 LE, 79 R,<br />
83 F, 85 LE och 88 LE; ej för modell 66 F)<br />
5<br />
79466<br />
Förar- och passagerarfönster i dubbelglas<br />
10<br />
79474<br />
Bodelsdörr med integrerat fönster inkl. mörkläggningsgardin<br />
0,5<br />
9403<br />
Taklucksfläkt, termostatreglerad, över kök<br />
5<br />
79342<br />
Taklucksfläkt, termostatreglerad, i badrum<br />
(endast modellerna 83 L, 85 LE och 88 LE)<br />
5<br />
* för modellerna 59 GL, 64 GL, 66 L, 66 F, 69 LE ** för modellerna 59 GL, 64 GL, 66 L, 66 F, 69 LE i kombination med kod-nr 79903/79927<br />
*** för modellerna 79 LE, 79 R, 83 F, 83 L, 85 LE, 88 LE<br />
Vikt i<br />
kg<br />
5<br />
35<br />
0,5<br />
0<br />
0<br />
17<br />
0,5<br />
40<br />
10<br />
18<br />
0<br />
-5<br />
-5<br />
-7,5<br />
0<br />
50<br />
80<br />
42<br />
74<br />
25<br />
0<br />
50<br />
25<br />
3<br />
1<br />
6<br />
1<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
Standard S.E.<br />
14.510:-<br />
Standard S.E.<br />
2.140:-<br />
2.140:-<br />
21.250:-<br />
14.510:-<br />
15.630:-<br />
3.990:-<br />
Standard S.E.<br />
16.750:-<br />
Standard S.E.<br />
Standard S.E.<br />
Standard S.E.<br />
2.240:-<br />
89.850:-<br />
106.720:-<br />
39.250:-<br />
53.870:-<br />
14.510:-<br />
13.380:-<br />
40.370:-<br />
5.060:-<br />
6.410:-<br />
Standard S.E.<br />
5.510:-<br />
16.750:-<br />
7.760:-<br />
4.390:-<br />
4.390:-<br />
22.380:-<br />
5.510:-<br />
10.990:-<br />
2.360:-<br />
Standard S.E.<br />
4.490:-
79121<br />
79117<br />
79965<br />
79353<br />
79448<br />
79354<br />
79621<br />
79619<br />
79116<br />
79968<br />
79396<br />
79076<br />
79338<br />
79996<br />
79048<br />
79432<br />
79538<br />
9722<br />
79539<br />
79955<br />
79624<br />
79628<br />
79119<br />
79548<br />
79311<br />
79118<br />
79019<br />
79175<br />
79514<br />
79516<br />
79928<br />
MediaPaket_1<br />
MediaPaket_2<br />
MultimediaPaket<br />
LinerPaket<br />
KomfortPaket_1<br />
KomfortPaket_2<br />
Kod-Nr. Beskrivning<br />
Froli komfortsystem för säng<br />
Isolerande frontjalusi av aluminium, elektriskt manövrerad –<br />
även användbar som solskydd<br />
Överskåp fram istället för fällbädd<br />
Bältesförsedd sittplats istället för soffa på höger sida<br />
(endast modellerna 59 GL, 64 GL, 74 R, 74 E, 74 L, 79 LE, 79 R och 85 LE)<br />
Säte med integrerat bälte på passagerarsidan, istället för soffa<br />
(endast modellerna 83 F, 83 L och 88 LE)<br />
Säten med integrerat bälte på förar- och passagerarsidan, istället för soffa<br />
(endast för modellerna 59 GL, 64 GL och 74 E)<br />
Ovanskåpsluckorna i samvarodelen träfärgade istället för vita<br />
Ovanskåpsluckorna i sovrummet träfärgade istället för vita<br />
Taklucka Seitz, för bodel<br />
Takfönster i sovrummet istället för standardtaklucka<br />
(ej i kombination med solcellsanläggning, kod-nr. 9408)<br />
Invändig isolermatta för instrumentpanel och benutrymme<br />
Lackering ”Metallic”<br />
Markis 3,5 m (endast för modellen 59 GL)<br />
Markis 4,0 m (ej möjligt i modellen 59 GL)<br />
Markis 4,5 m (endast möjligt från 74 modellerna och uppåt)<br />
Markis 5,0 m (endast möjligt från 74 modellerna och uppåt)<br />
Mikrofiberklädsel i taket i stället för textilklädsel<br />
Myggnätsdörr<br />
Bodelsfönster med enhandsmanövrering vid låsning och öppning<br />
Garagedörr på vänster sida<br />
(ej modellerna 59 GL, 64 GL, 66 F, 66 L, 74 L och 74 R)<br />
Skiffermönster ”Jeera Green” på mediatower<br />
Skiffermönster ”Black Stone” på mediatower<br />
Tec Tower 160 liter kyl/frys med integrerad gasolugn ****<br />
Överkast<br />
Bodelsmatta<br />
Plisségardin för förar- och passagerarfönster<br />
Plisségardin för frontruta (kan även användas som solskydd vid körning)<br />
Lastsurrningssystem i garage<br />
Utvändig design i champagne (lilja och frontdetaljer i champagnelackering)<br />
Utvändig design ”Maxi” (2 färger)<br />
Extra dyna för bäddning mellan långbäddar<br />
(endast modellerna 69 LE, 74 E, 79 LE, 79 R, 85 LE och 88 LE)<br />
**** ej möjligt för modellerna 59 GL, 64 GL och 74 E<br />
”Standard S.E.” innebär att tillvalet är svensk standardutrustning och ingår utan kostnad i Sweden Edition konceptet.<br />
Vikt i<br />
kg<br />
0<br />
15<br />
-20<br />
36<br />
36<br />
72<br />
0<br />
0<br />
19<br />
12<br />
2<br />
25<br />
30<br />
40<br />
45<br />
50<br />
0<br />
4<br />
0<br />
7<br />
0<br />
0<br />
22<br />
0,5<br />
10<br />
1<br />
3<br />
3,5<br />
0<br />
1<br />
1,5<br />
Arto | Serie 2013<br />
Extrautrustning<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
10.990:-<br />
11.130:-<br />
5.740:-<br />
15.630:-<br />
15.630:-<br />
31.260:-<br />
Utan pristillägg<br />
Utan pristillägg<br />
13.380:-<br />
9.990:-<br />
6.640:-<br />
På förfrågan<br />
Standard S.E.<br />
Standard S.E.<br />
Standard S.E.<br />
Standard S.E.<br />
3.260:-<br />
Standard S.E.<br />
7.760:-<br />
5.510:-<br />
5.510:-<br />
5.510:-<br />
17.880:-<br />
1.340:-<br />
På förfrågan<br />
7.760:-<br />
4.610:-<br />
2.140:-<br />
5.510:-<br />
33.620:-<br />
2.140:-<br />
19
20<br />
Arto<br />
Extrautrustning<br />
Kod-Nr. Beskrivning<br />
Textilier och dynor<br />
79589<br />
79591<br />
79592<br />
79602<br />
79603<br />
79604<br />
79606<br />
79599<br />
79607<br />
79608<br />
79609<br />
79611<br />
79612<br />
79613<br />
79614<br />
79618<br />
79616<br />
79617<br />
79633<br />
79593<br />
Sittdynor, inkl. förar- och passagerarstol<br />
Cremé (textil Beige)<br />
Shadow (textil Antrazit)<br />
Temptation (läder Beige)<br />
Ryggstöd, utförande ”Cloud”<br />
Grand Cru No 7, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 8, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 9, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 10, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Läder Beige, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Ryggstöd, utförande ”Kiss”<br />
Grand Cru No 1, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 2, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 3, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 4, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 5, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 6, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 7, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 8, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 9, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 10, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Läder Beige, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Sitt och ryggdyna inkl. förar- och passagerarsäte<br />
Nobile (läder Bi-Coulor)<br />
Elinstallation, Radio, TV, Satellit, Navigation<br />
79507<br />
Stöldlarm (dörrkontakter för bodelsdörr och garagelucka samt avstängningsbar<br />
invändig rörelsevakt)<br />
79468<br />
Stämningsbelysning för Mediatower/kontrollpanel (dimmbar och färgskiftningsbar)<br />
79632<br />
Accentbelysning ”Green Grass” i bodelsdörren<br />
(ej modellerna 66 F och 69 LE)<br />
79631<br />
Accentbelysning ”Green Grass” på gavelväggen i sovrummet<br />
79554<br />
EFOY bränslecell, inkl. 2 solcellspaneler<br />
9444<br />
Luftkonditionering 230 V, takmonterad (ej modellerna 59 GL, 64 GL och 69 LE;<br />
ej i kombination med taklucksfläkt, termostatreglerad, över kök, kod-nr. 9403)<br />
9409<br />
AGM-Batteri 80 Ah (totalt 2 st batterier för bodelen)<br />
79394<br />
AGM-Batteri 80 Ah<br />
(endast i kombination med kod-nr. 9409, totalt 3 st batterier för bodelen)<br />
79321<br />
Kaffemaskin Nespresso<br />
79765<br />
Förstärkt batteriladdare 35 A<br />
79845<br />
Gas och narkoslarm<br />
79113<br />
Navigationsinstrument inkl. tuner, DVD-enhet, Blue tooth och backkamera<br />
med dubbellins och visir<br />
79049<br />
Radioförberedelse ”Basic” består av: 4 högtalare och antenn<br />
79069<br />
Radioförberedelse ”Sound-System” bestående av: 4 High-End 2-vägs-högtalare,<br />
baslåda samt takantenn<br />
79979<br />
Radio med CD/DVD-tuner, MP 3<br />
(endast i kombination med kod-nr. 79049 eller 79069)<br />
”Standard S.E.” innebär att tillvalet är svensk standardutrustning och ingår utan kostnad i Sweden Edition konceptet.<br />
Vikt i<br />
kg<br />
0<br />
0<br />
2<br />
0<br />
0<br />
0<br />
0<br />
2<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
2<br />
4<br />
3<br />
2<br />
5<br />
3<br />
25<br />
35<br />
27<br />
27<br />
5<br />
8<br />
1<br />
8<br />
5<br />
10<br />
1<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
Utan pristillägg<br />
Utan pristillägg<br />
22.380:-<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
990:-<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
990:-<br />
44.760:-<br />
12.930:-<br />
3.260:-<br />
5.510:-<br />
4.390:-<br />
78.590:-<br />
25.750:-<br />
Standard S.E.<br />
3.090:-<br />
2.460:-<br />
4.390:-<br />
4.610:-<br />
20.240:-<br />
3.940:-<br />
9.990:-<br />
6.640:-
79785<br />
79610<br />
79178<br />
79129<br />
9408<br />
79339<br />
79552<br />
79322<br />
79459<br />
Gas, Vatten, Värme<br />
9716<br />
79358<br />
9429<br />
79158<br />
79320<br />
9431<br />
79388<br />
9428<br />
79629<br />
MediaPaket_1<br />
MediaPaket_2<br />
MultimediaPaket<br />
LinerPaket<br />
KomfortPaket_1<br />
KomfortPaket_2<br />
Kod-Nr. Beskrivning<br />
Backsensorer<br />
SAT-anläggning Oyster Digital 85 Vision 2 (utan reciver)<br />
SAT-anläggning Oyster Digital 85 Vision 2, twinanläggning inkl 2:a reciver<br />
Kablage för sammankoppling för radio/CD, DVD och TV-reciever<br />
(ej i kombination med parabol)<br />
Solcell 2 x 85 Watt<br />
LED-TV 19", inkl integrerad DVB-S2/DVB-T/DVB-C reciver, i mediatower<br />
(22" för modellerna 59 GL, 64 GL och 74 E)<br />
LED-TV 22", inkl integrerad DVB-S2/DVB-T/DVB-C reciver, i sovrumsväggen<br />
(endast modellerna 66 F, 76 F och 83 F)<br />
Kombiladdare 70 A med inbyggd 1.600 W växelriktare<br />
(endast i kombination med 2 extra bodelsbatterier, kod-nr. 9409 och 79394)<br />
Luftkonditionering i undergolvet, Saphir Vario<br />
(endast i kombination med kod-nr. 79322; Användning med reducerad effekt<br />
möjlig vid fricamping. Kan ej användas vid körning)<br />
Utvändig Dusch<br />
Duschtrall<br />
(endast modellerna 59 GL, 64 GL, 66 L, 74 R, 74 L, 74 E, 79 LE och 79 R;<br />
standard i modellerna 66 F,76 F, 83 F, 83 L, 85 LE och 88 LE)<br />
Utvändigt gasoluttag i sidovägg<br />
Handdukstork i hygienavdelningen (endast i modellerna 83 L, 85 LE och 88 LE)<br />
Alde vattenburen centralvärme, inkl. elpatron, med termostatstyrning<br />
och manöverpanel med pekskärm<br />
Värmeväxlare inkl. motorförvärmning<br />
SOG toalettavluftning<br />
Truma DuoControl CS gasströmningsvakt<br />
Gasfilter (2 st.) för gasolflaskor<br />
”Standard S.E.” innebär att tillvalet är svensk standardutrustning och ingår utan kostnad i Sweden Edition konceptet.<br />
Vikt i<br />
kg<br />
1<br />
21<br />
25<br />
0,5<br />
14<br />
6<br />
6<br />
10<br />
33<br />
1<br />
3<br />
1<br />
10<br />
20<br />
6<br />
1<br />
2<br />
1<br />
Arto | Serie 2013<br />
Extrautrustning<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
4.270:-<br />
39.250:-<br />
48.910:-<br />
1.340:-<br />
24.630:-<br />
9.990:-<br />
9.990:-<br />
25.750:-<br />
33.620:-<br />
2.690:-<br />
2.240:-<br />
2.080:-<br />
4.490:-<br />
Standard S.E.<br />
Standard S.E.<br />
Standard S.E.<br />
Standard S.E.<br />
2.140:-<br />
21
22<br />
Arto<br />
Utrustningspaket<br />
Kod-Nr. Beskrivning<br />
79039<br />
79069<br />
79979<br />
79339<br />
79610<br />
79124<br />
79069<br />
79979<br />
79339<br />
79318<br />
79069<br />
79113<br />
79339<br />
79610<br />
MediaPaket_1<br />
Radioförberedelse ”Sound-System”<br />
Stereo med CD- och DVD-tuner<br />
LED-TV 19", inkl integrerad DVB-S2/DVB-T/DVB-C reciver, i mediatower<br />
(22" för modellerna 59 GL, 64 GL och 74 E)<br />
SAT-anläggning Oyster Digital 85 Vision 2 (utan reciver)<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: MediaPaket_1<br />
MediaPaket_2<br />
Radioförberedelse ”Sound-System”<br />
Stereo med CD- och DVD-tuner<br />
LED-TV 19", inkl integrerad DVB-S2/DVB-T/DVB-C reciver, i mediatower<br />
(22" för modellerna 59 GL, 64 GL och 74 E)<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: MediaPaket_2<br />
MultimediaPaket<br />
Radioförberedelse ”Sound-System”<br />
Navigationsinstrument inkl. tuner, DVD-enhet, Blue tooth och backkamera<br />
med dubbellins och visir<br />
LED-TV 19", inkl integrerad DVB-S2/DVB-T/DVB-C reciver, i mediatower<br />
(22" för modellerna 59 GL, 64 GL och 74 E)<br />
SAT-anläggning Oyster Digital 85 Vision 2 (utan reciver)<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: MultimediaPaket<br />
Vikt i<br />
kg<br />
42<br />
22,5<br />
49<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
9.990:-<br />
6.640:-<br />
9.990:-<br />
39.250:-<br />
65.870:-<br />
- 25.970:-<br />
39.900:-<br />
9.990:-<br />
6.640:-<br />
9.990:-<br />
26.620:-<br />
- 6.720:-<br />
19.900:-<br />
9.990:-<br />
20.240:-<br />
9.990:-<br />
39.250:-<br />
79.470:-<br />
- 29.570:-<br />
49.900:-
Kod-Nr. Beskrivning<br />
79541<br />
79317<br />
79117<br />
79466<br />
79537<br />
79538<br />
79539<br />
79576<br />
79116<br />
79118<br />
79119<br />
79121<br />
79577<br />
79116<br />
79118<br />
79121<br />
LinerPaket<br />
Sidobackspeglar med vidvinkelfunktion, uppvärmda och elektriskt manövrerade,<br />
lackerade i fordonets färg<br />
Isolerande frontjalusi av aluminium, elektriskt manövrerad –<br />
även användbar som solskydd<br />
Förar- och passagerarfönster i dubbelglas<br />
Komfortstolar ”SKA”, höj- och sänkbara med tiltfunktion<br />
Mikrofiberklädsel i taket i stället för textilklädsel<br />
Bodelsfönster med enhandsmanövrering vid låsning och öppning<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: LinerPaket<br />
KomfortPaket_1<br />
för modellerna 66 F, 66 L, 69 LE, 74 L, 74 R, 76 F, 79 LE, 79 R, 83 F, 83 L, 85 LE och 88 LE<br />
Taklucka Seitz, för bodel<br />
Plisségardin för förar- och passagerarfönster<br />
Tec Tower 160 liter kyl/frys med integrerad gasolugn<br />
Froli komfortsystem för säng<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: KomfortPaket_1<br />
KomfortPaket_2<br />
för modellerna 59 GL, 64 GL och 74 E<br />
Taklucka Seitz, för bodel<br />
Plisségardin för förar- och passagerarfönster<br />
Froli komfortsystem för säng<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: KomfortPaket_2<br />
Vikt i<br />
kg<br />
12<br />
52<br />
30<br />
Arto | Serie 2013<br />
Utrustningspaket<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
7.760:-<br />
11.130:-<br />
10.990:-<br />
16.750:-<br />
3.260:-<br />
7.760:-<br />
57.650:-<br />
- 27.750:-<br />
29.900:-<br />
13.380:-<br />
7.760:-<br />
17.880:-<br />
10.990:-<br />
50.010:-<br />
- 25.110:-<br />
24.900:-<br />
13.380:-<br />
7.760:-<br />
10.990:-<br />
32.130:-<br />
- 15.230:-<br />
16.900:-<br />
23
24<br />
Flair modeller<br />
i sammanfattning
Flair 710i W<br />
Flair 710i CW<br />
Flair 800i CEBW<br />
Flair 800i EBW<br />
Flair 800i LW<br />
Flair 800i CFBW<br />
Flair | Serie 2013<br />
Alla modeller i sammanfattning<br />
25
26<br />
Nya Flair<br />
Standardutrustning<br />
Chassi<br />
– Iveco Daily med 6,7 tons totalvikt<br />
– Elektroniskt styrd direktinsprutad Common Rail turbodiesel med avgasåterföring<br />
– Miljöklass Euro 5, grön miljöplakett<br />
– Cylindervolym 3,0 l, 125 kW / 170 hk vid 2 990 – 3 500 rpm, vridmoment 400 Nm vid 1 250 – 3 000 rpm<br />
– Isolerad, ljuddämpad motorkåpa<br />
– 6-växlad manuell<br />
– Bakhjulsdrift med antislirreglering (ASR)<br />
– Skivbromsar fram och bak<br />
– ABS-bromsar<br />
– Konstantfarthållare<br />
– Generator 14 V / 140 A<br />
– Startbatteri 12 V / 110 Ah, Batterifrånskiljare<br />
– Servicefack på vänster sida för bekväm tillgång till bränslepåfyllning och startbatteri<br />
– Bränsletank 90 l<br />
– Plåtfälgar med däck 225 / 75 R 16 och hjulsidor av rostfritt stål<br />
– Varselljus med lysdiodteknik<br />
– Halogenstrålkastare med optisk lins, separata helljusstrålkastare, dimstrålkastare<br />
– Integrerade sidomarkeringsljus med lysdiodteknik<br />
– Reservhjul<br />
– Surrningssystem i garage [Standard Sweden Edition]<br />
– Hillholder<br />
Förarhytt<br />
– Vindrutetorkare av bussmodell<br />
– Laminerad frontruta i dubbelglas med gröntonat solskydd i ovankant<br />
– Vindrutan limmad i nivå med karossen<br />
– Sidohängda ytterbackspeglar<br />
– Motorhuv med stor öppningsvinkel<br />
– Original IVECO instrumentbräda, flyttad framåt och uppåt för bästa runtomsikt<br />
– Helt isolerad förarhytt<br />
– Luftkonditionering förarhytt [Standard Sweden Edition]<br />
– Värmekonvektorer med inkopplingsbar fläkt över hela vindrutans bredd<br />
– Ratt ställbar i höjd och lutning<br />
– 180° vridbara stolar med integrerade säkerhetsbälten; skinnklädda armstöd och sidopartier<br />
– Stolöverdrag till förar-och passagerarstol med praktiska och användbara fack<br />
– Förvaringsfack vid förar- och passagerarplats med skinnklädda lock<br />
– Dekor instrumentbräda Trärotsapplikationer [Standard Sweden Edition]
Kaross<br />
– Ytterväggar och luckor i vridstyv sandwich-konstruktion (2-sided-aluminium) med 42 mm tjock styrofoamisolering<br />
(RTM-skum)<br />
– Tak i vridstyv sandwich-konstruktion med 42 mm tjock styrofoamisolering (RTM-skum); aluminium invändigt,<br />
1,5 mm tjock glafibervävarmerad plast utvändigt<br />
– Sammanfogning helt utan köldbryggor, tack vare reglar av högdensitets-polyuretanskum (Puranit)<br />
– Karosskonstruktion helt utan trä<br />
– Kaross som skyddar mot åska (Faradays bur)<br />
– Tak som håller att gå på<br />
– Takprofiler som leder regnvattnet, vilket minskar nedsmutsningen av husbilens sidor<br />
– Övergång mellan tak och front helt utan nivåskillnad, vilket förhindrar att regnvatten samlas på taket<br />
– Yttersidor av vit, brännlackerad aluminium<br />
– Front och stötfångare av kraftig glasfiberarmerad plast<br />
– Bakvägg av glasfiberarmerad plast med isolering av polyuretanskum (40 - 70 mm)<br />
– Sandwichuppbyggd garagevägg av 2sided aluminium med 42 mm isolering av styrofoam<br />
– Sidokjolar av vita, släta brännlackerade aluminiumprofiler<br />
– Isolerade bakre hjulhus av glasfiberarmerad plast<br />
– Ca 300 mm högt, isolerat och uppvärmt dubbelgolv<br />
– Lastutrymme i dubbelgolvet, åtkomligt via luckor på båda sidor<br />
– Färsk- och spillvattentankar samt batterier frostsäkert placerade i dubbelgolvet<br />
– Lastluckor med gjutna aluminiumgångjärn och nålfiltsklädsel<br />
– Stort garage (ca 4 500 l) med invändig belysning, värmekonvektorer samt 230 V och 12 V uttag<br />
– Garagedörr på höger sida med låg tröskel, öppningsbar även inifrån<br />
– Extra nötningståligt garagegolv<br />
– Stabil entrédörr med trippellåsning och myggnätsdörr<br />
– Ytterbelysning ovanför entrédörren<br />
– Utanpåliggande, elektriskt manövrerat fotsteg med två steg<br />
– Invändigt, uppvärmt fotsteg med belysning<br />
– Dubbelglasfönster med polyuretanisolerad aluminiumkarm, försedda med myggnät och rullgardin<br />
– Golvet monterat på aluminiumprofiler för högsta stabilitet<br />
– Markis 5,0 m (takmonterad) [Standard Sweden Edition]<br />
Flair | Serie 2013<br />
Standardutrustning<br />
27
28<br />
Nya Flair<br />
Standardutrustning<br />
Bo och sova<br />
– Slitstark, ekmönstrad golvbeläggning<br />
– Helt plant golv i hela bilen<br />
– Slitstark dynklädsel av hög kvalitet; finns i 14 olika färgkombinationer<br />
– Mycket bekväma dynor, tack vare uppbyggnaden med tre olika skumlager<br />
– Sittgruppens bord med många inställningsmöjligheter (ej modeller med bar-planlösning)<br />
– Två 3-punktsbälten med nedsänkbart övre fäste i sittgruppen (ej modeller med bar-planlösning)<br />
– Mediatower och skofack intill entrén<br />
– Skinnklätt, stabilt handtag innanför bodelsdörren<br />
– Fönstren vid sittgrupp och i sovrum försedda med rullgardin<br />
– Rymliga ovanskåp med Push-to-open-system (gasfjädrar) för bekväm öppning och stängning<br />
– Högkvalitativt integrerat instegshandtag<br />
– Indirekt lysdiodbelysning vid sittgrupp och i sovrum<br />
– Bakre säng med ribbotten och bekväm kallskummadrass<br />
– Fotsteg med nattbelysning vid bakre säng<br />
– Lysdiodspotlights vid sittgrupp, i sovrum och vid nedsänkbar säng<br />
– Taklucka med myggnät och rullgardin vid sittgrupp, i sovrum och vid nedsänkbar säng (tillval)<br />
– Uppfällbart fotsteg med förvaring vid bakre säng<br />
Kök<br />
– Infälld, 3-lågig spis med elektrisk tändning, delad täckskiva av glas och fast monterat stänkskydd av glas<br />
– Engreppsblandare med utdragbart munstycke<br />
– Köksbänkens skåp försedda med centrallås<br />
– Breda, självstängande kökslådor<br />
– Separat, utdragbart och belyst fack för kaffebryggare<br />
– Två utdragbara sopbehållare<br />
– Termostatstyrd fläkt ovanför köket [Standard Sweden Edition]
Bad och Toalett<br />
– Generös ”Raumbad”-lösning<br />
– Massiv skjutdörr mellan badrum och sovrum<br />
– Stabil badrumsdörr med mattförkromat trycke som även används som avkiljning mot sittgruppen<br />
– Hygienavdelning med eget fönster; avskiljbar med dörr<br />
– Dusch med dörr av glas, duschkaret nedsänkt i golvet<br />
– Takdusch och handdusch<br />
– Duschtrall av trä<br />
– Duschkar av tålig glasfiberarmerad plast<br />
– Stort spegelskåp med hylla<br />
– Kassettoalett med rulltank<br />
– Handduksstång och krokar samt toalettpappershållare och toalettborste<br />
– Taklucka med myggnät och rullgardin<br />
– Stor garderob<br />
– SOG toalettventilation [Standard Sweden Edition]<br />
VVS<br />
– Centralt placerat, uppvärmt servicefack på vänster sida<br />
– Avtappningskranar för färsk- och spillvatten med stor diameter (1 1/4") för bekväm tömning<br />
– Citywater-anslutning med reduceringsventil (anslutning med Gardena-koppling)<br />
– 300 l färskvattentank och 250 l spillvattentank frostsäkert placerade i det uppvärmda dubbelgolvet<br />
– Rengöringsöppningar för båda tankarna åtkomliga inifrån bodelen<br />
– Integrerad varmvattenberedare<br />
– Tryckstyrd färskvattenpump med filter<br />
– Plats för 2 x 11 kg gasol<br />
– Truma DuoControl CS Gasströmningsvakt [Standard Sweden Edition]<br />
– Alde 3010 vattenburen centralvärme för gas- och eldrift; inkl. manöverpanel med pekskärm i färg<br />
– Golvvärme reglerbar med separat, avstängningsbar värmeslinga i sovrummet [Standard Sweden Edition]<br />
– Värmeväxlare inkl. Motorförvärmning [Standard Sweden Edition]<br />
Elektronik<br />
– 160 Ah AGM-batteri, placerat i dubbelgolvet<br />
– Elcentralen servicevänligt placerad bakom skyddsgaller i garaget<br />
– 40 A elektroniskt styrd batteriladdare med övervakning av batteritemperaturen<br />
– Batteriövervakningssystem med skydd mot överbelastning och djupurladdning<br />
– Automatisk avstängning vid låg spänning eller hög temperatur<br />
– Batterifrånskiljare för bodels- och startbatteri<br />
– 230 V CEE-anslutning i servicefack med kabelgenomföring i golvet<br />
– Jordfelsbrytare<br />
– Central styr- och kontrollpanel med digital display<br />
– 4 x 230 V-uttag (beroende på modell) samt 1 x 12 V-uttag<br />
– Belysning (takspotlights, spotlights under ovanskåp samt läslampor) med Power-LED-teknik<br />
Flair | Serie 2013<br />
Standardutrustning<br />
29
1 ]<br />
2 ]<br />
3 ]<br />
4 ]<br />
5 ]<br />
30<br />
Flair<br />
Tekniska Data<br />
Basfordon<br />
Chassi/ram<br />
Motor<br />
Typ<br />
Cylindervolym, cm 3<br />
Effekt, kW/hk<br />
Max vridmoment, Nm<br />
Chassimått/däck<br />
Axelavstånd, mm<br />
Antal axlar<br />
Mått och vikt [utan tillbehör]<br />
Totallängd, mm<br />
Totalbredd, mm<br />
Totalhöjd, mm<br />
Tekniskt tillåten totalvikt, kg<br />
Vikt i körklart skick, kg (ca.)<br />
Max tillåten last, kg<br />
Max tillåten släpvagnsvikt (bromsad), kg<br />
Sittplatser<br />
Sittplatser med 3-punktsbälte<br />
L-soffa (längd x bredd), mm<br />
Enkelsoffa (längd x bredd), mm<br />
Sängar<br />
Nedsänkbar säng (längd x bredd), mm (tillval)<br />
Bakre säng (längd x bredd), mm<br />
Volymer<br />
Bränsletank, l<br />
Färskvattentank, l<br />
Spillvattentank, l<br />
Gasflaskor, kg<br />
Garagemått<br />
Max höjd, mm<br />
Max golvyta (längd x bredd), mm<br />
Viktig information:<br />
1 ] Det tidigare begreppet ”Totalvikt” är genom direktivet EN 1646-2 ersatt<br />
av begreppet ”Tekniskt tillåten totalvikt”.<br />
Flair 710i W<br />
Iveco Daily 65 C 17<br />
Original Iveco<br />
4-Cylindrig Commonrail Turbodiesel Direct<br />
3.000<br />
125/170<br />
400 (1.250 – 3.000 1/min)<br />
4.750<br />
2<br />
8.278<br />
2.390<br />
3.270<br />
6.700<br />
5.100<br />
1.600<br />
3.500<br />
3 (4)<br />
–<br />
1.280 x 640<br />
1.950 x 1.400<br />
2.050 x 1.500<br />
90<br />
300<br />
250<br />
2 x 11<br />
1.370<br />
2.220 x 1.500<br />
2 ] ”Vikt i körklart skick” består enligt EG 92/21 (± 5 %) av: förare (75 kg), drivmedel<br />
(90 %), (90 %) färskvatten och gasol samt verktyg, däckreparationssats (Tire-Fit)<br />
och anslutningskabel. Vikt för standardmonterad Sweden Edition utrustning är<br />
inkluderad i ”Vikt i körklart skick”.<br />
3 ] Extrautrustningens vikt måste adderas till ”Vikt i körklart skick”.
Flair 710i CW<br />
4.750<br />
2<br />
8.278<br />
2.390<br />
3.270<br />
6.700<br />
5.130<br />
1.570<br />
3.500<br />
4 (5)<br />
1.268 x 1.127<br />
1.148 x 680<br />
1.950 x 1.400<br />
2.050 x 1.500<br />
90<br />
300<br />
250<br />
2 x 11<br />
1.370<br />
2.220 x 1.500<br />
4 ] Tågvikten får ej överstiga 10.000 kg.<br />
5 ] Det är tillåtet att medföra ytterligare personer så länge den tekniskt tillåtna<br />
totalvikten ej överskrids, och så länge det finns bältesförsedda sittplatser för<br />
dessa personer.<br />
Flair | Serie 2013<br />
Tekniska Data<br />
31
1 ]<br />
2 ]<br />
3 ]<br />
4 ]<br />
5 ]<br />
32<br />
Flair<br />
Tekniska Data<br />
Basfordon<br />
Chassi/ram<br />
Motor<br />
Typ<br />
Cylindervolym, cm 3<br />
Effekt, kW/hk<br />
Max vridmoment, Nm<br />
Chassimått/däck<br />
Axelavstånd, mm<br />
Antal axlar<br />
Mått och vikt [utan tillbehör]<br />
Totallängd, mm<br />
Totalbredd, mm<br />
Totalhöjd, mm<br />
Tekniskt tillåten totalvikt, kg<br />
Vikt i körklart skick, kg (ca.)<br />
Max tillåten last, kg<br />
Max tillåten släpvagnsvikt (bromsad), kg<br />
Sittplatser<br />
Sittplatser med 3-punktsbälte<br />
L-soffa (längd x bredd), mm<br />
Enkelsoffa (längd x bredd), mm<br />
Sängar<br />
Nedsänkbar säng (längd x bredd), mm (tillval)<br />
Bakre säng (längd x bredd), mm<br />
Volymer<br />
Bränsletank, l<br />
Färskvattentank, l<br />
Spillvattentank, l<br />
Gasflaskor, kg<br />
Garagemått<br />
Max höjd, mm<br />
Max golvyta (längd x bredd), mm<br />
Viktig information:<br />
1 ] Det tidigare begreppet ”Totalvikt” är genom direktivet EN 1646-2 ersatt<br />
av begreppet ”Tekniskt tillåten totalvikt”.<br />
Flair 800i CEBW<br />
Iveco Daily 65 C 17<br />
Original Iveco<br />
4-Cylindrig Commonrail Turbodiesel Direct<br />
3.000<br />
125/170<br />
400 (1.250 – 3.000 1/min)<br />
4.750<br />
2<br />
8.778<br />
2.390<br />
3.270<br />
6.700<br />
5.500<br />
1.200<br />
3.500<br />
4 (5)<br />
1.268 x 1.127<br />
1.148 x 680<br />
1.950 x 1.400<br />
2 x 2.060 x 800<br />
90<br />
300<br />
250<br />
2 x 11<br />
1.370<br />
2.220 x 1.500<br />
2 ] ”Vikt i körklart skick” består enligt EG 92/21 (± 5 %) av: förare (75 kg), drivmedel<br />
(90 %), (90 %) färskvatten och gasol samt verktyg, däckreparationssats (Tire-Fit)<br />
och anslutningskabel. Vikt för standardmonterad Sweden Edition utrustning är<br />
inkluderad i ”Vikt i körklart skick”.<br />
3 ] Extrautrustningens vikt måste adderas till ”Vikt i körklart skick”.
Flair 800i EBW Flair 800i LW<br />
4.750<br />
2<br />
8.778<br />
2.390<br />
3.270<br />
6.700<br />
5.400<br />
1.300<br />
3.500<br />
3 (4)<br />
–<br />
1.270 x 640<br />
1.950 x 1.400<br />
2 x 2.060 x 800<br />
90<br />
300<br />
250<br />
2 x 11<br />
1.370<br />
2.220 x 1.500<br />
4.750<br />
2<br />
8.778<br />
2.390<br />
3.270<br />
6.700<br />
5.400<br />
1.300<br />
3.500<br />
4 (6)<br />
1.768 x 1.127<br />
1.650 x 680<br />
1.950 x 1.400<br />
2.050 x 1.500<br />
90<br />
300<br />
250<br />
2 x 11<br />
1.370<br />
2.220 x 1.500<br />
4 ] Tågvikten får ej överstiga 10.000 kg.<br />
5 ] Det är tillåtet att medföra ytterligare personer så länge den tekniskt tillåtna<br />
totalvikten ej överskrids, och så länge det finns bältesförsedda sittplatser för<br />
dessa personer.<br />
Flair 800i CFBW<br />
5.100<br />
2<br />
9.125<br />
2.390<br />
3.270<br />
6.700<br />
5.680<br />
1.020<br />
3.500<br />
4 (5)<br />
1.268 x 1.127<br />
1.150 x 640<br />
1.950 x 1.400<br />
2.040 x 1.500/1.160<br />
90<br />
300<br />
250<br />
2 x 11<br />
1.370<br />
2.220 x 1.500<br />
Flair | Serie 2013<br />
Tekniska Data<br />
33
34<br />
Flair<br />
Extrautrustning<br />
Kod-Nr. Beskrivning<br />
Chassi<br />
9401<br />
79939<br />
79022<br />
79626<br />
79981<br />
79830<br />
79600<br />
79132<br />
79483<br />
79543<br />
79505<br />
79133<br />
79527<br />
79458<br />
79544<br />
79172<br />
79486<br />
79487<br />
79127<br />
79984<br />
79537<br />
79776<br />
79143<br />
79572<br />
Släpvagnskoppling (max dragvikt 3.500 kg)<br />
Dekor instrumentbräda applikationer i rostfritt stål<br />
Dekor instrumentbräda i trärotsapplikation<br />
Skinnklädd instrumentbräda och läderratt<br />
Automatisk växellåda med 6-växlar ”Agile”<br />
Bi-Xenon-strålkastare inkl. strålkastartvätt<br />
Differentialspärr för bakaxel<br />
Hydrauliska stödben med automatisk nivåreglering<br />
Iveco Chassi 70 C 17 (Totalvikt 7200 kg)<br />
Totalviktshöjning till 7.400 kg (endast i kombination med kod-nr. 79483 Iveco C 17,<br />
ej i kombination med lättmetallfälgar kod-nr. 79458/79544)<br />
Luftkonditionering förarhytt<br />
Bränsletank 170 l<br />
Kompressor för luftfjädrad förar- och passagerarstol (kod-nr. 79172) för bilar med<br />
luftfjädrad bakaxel (kod-nr. 79776)<br />
Lättmetallfälgar (4 stycken) för fram- och bakaxel<br />
(stålfälg för innerhjul på bakre axeln samt för ev. reservhjul)<br />
Lättmetallfälgar (2 stycken) för främre axel, samt rostfria navkapslar på bakre axel<br />
(ev. reservhjul på stålfälg)<br />
Luftfjädrad förar- och passagerarstol med stolvärme och svankstöd (endast för<br />
bilar med helluftfjädring, kod-nr. 79143 eller luftfjädrad bakaxel, kod-nr. 79776<br />
i kombination med kompressor, kod-nr. 79527)<br />
Massagefunktion för luftfjädrad stol via kod-nr. 79172<br />
Motor 150 kW/205 hk (endast i kombination med kod-nr. 79483, ej i kombination<br />
med automatlåda kod-nr. 79981)<br />
Spårviddsökning främre axel<br />
Statiskt kurvljus<br />
Komfortstolar ”SKA”, höj- och sänkbara med tiltfunktion<br />
Luftfjädring med höj- och sänkfunktion<br />
Helluftsfjädring med lyft- och sänkanordning och automatisk avvägning<br />
Förarassistent ”Mobileye” (avståndsvarnare, bromsassistent m.m.)<br />
”Standard S.E.” innebär att tillvalet är svensk standardutrustning och ingår utan kostnad i Sweden Edition konceptet.<br />
Vikt i<br />
kg<br />
35<br />
0,5<br />
0,5<br />
1<br />
17<br />
4,5<br />
10<br />
100<br />
45<br />
0<br />
8<br />
70<br />
8<br />
-24<br />
-12<br />
20<br />
25<br />
30<br />
6<br />
3<br />
0<br />
25<br />
50<br />
1<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
14.510:-<br />
5.510:-<br />
Standard S.E.<br />
27.990:-<br />
19.340:-<br />
16.750:-<br />
9.670:-<br />
77.480:-<br />
20.790:-<br />
2.360:-<br />
Standard S.E.<br />
17.880:-<br />
13.380:-<br />
38.120:-<br />
22.380:-<br />
22.380:-<br />
33.620:-<br />
20.810:-<br />
7.860:-<br />
5.510:-<br />
16.750:-<br />
56.110:-<br />
101.090:-<br />
16.750:-
Påbyggnad<br />
79467<br />
79518<br />
79526<br />
79466<br />
9403<br />
79342<br />
79149<br />
79136<br />
79968<br />
79208<br />
79997<br />
79151<br />
79539<br />
79959<br />
79175<br />
Bodel<br />
79121<br />
79499<br />
79524<br />
79393<br />
79436<br />
79621<br />
79619<br />
79276<br />
79162<br />
79306<br />
79299<br />
79538<br />
79489<br />
9472<br />
79624<br />
79628<br />
79177<br />
79356<br />
79118<br />
79928<br />
79548<br />
MediaPaket_1<br />
MediaPaket_2<br />
MultimediaPaket<br />
LinerPaket<br />
KomfortPaket<br />
DynamicPaket<br />
Kod-Nr. Beskrivning<br />
Utvändig design i champagne<br />
Utvändig design ”Maxi” (2 färger)<br />
Sidospeglar med vidvinkelfunktion, elektriskt justerbara<br />
och uppvärmda samt lackerade i fordonets färg<br />
Förar- och passagerarfönster i dubbelglas<br />
Taklucksfläkt, termostatreglerad, över kök<br />
Taklucksfläkt, termostatreglerad, i badrum<br />
Parkeringshjälp (4 sensorer) monterade i frontkjolarna<br />
Takfönster Seitz, istället för taklucka i bodel<br />
Takfönster Seitz, istället för taklucka i sovdel<br />
Lackering ”Metallic”<br />
Markis 5,0 m (takmonterad)<br />
Elektrisk manövrering markis<br />
Bodelsfönster med enhandsmanövrering vid öppning och låsning<br />
Sidolucka för garage på förarsida<br />
Lastsurrningssystem i garage<br />
Froli komfortsystem för säng<br />
Överskåp fram, istället för fällsäng<br />
Plisségardin för frontruta (kan även användas som solskydd vid körning)<br />
Sittplats med integrerat säkerhetsbälte 2 st (intergrerade i soffan på pass. sida),<br />
fordonet godkänt för 6 personer (endast modell 800i LW)<br />
Sittplats med integrerat säkerhetsbälte 1 st (intergrerad i soffan på pass. sida), fordonet<br />
godkänt för 5 personer (endast för modellerna 710i CW, 800i CEBW, 800i LW, 800i CFBW)<br />
Ovanskåpsluckorna i samvarodelen träfärgade istället för vita<br />
Ovanskåpsluckorna i sovrummet träfärgade istället för vita<br />
Fällsäng istället för överskåp<br />
Kaffemaskin ”Nespresso”, utdragbar<br />
Längsgående soffa med 3-punktsbälte istället för standard-sittgrupp<br />
(3 bältade platser inkl. förare, ej 800i LW)<br />
Längsgående soffa med 3-punktsbälte istället för bar-version<br />
(4 bältade platser inkl. förare)<br />
Mikrofiberklädsel i taket i stället för textilklädsel<br />
Bänkskiva i kök och badrum i mineralmaterial<br />
Mini Safe kassaskåp<br />
Skiffermönster ”Jeera Green” på mediatower<br />
Skiffermönster ”Black Stone” på mediatower<br />
Heltäckningsmatta<br />
Sänkbart bordsben (endast i kombination med kod-nr. 79393/79436)<br />
Plisségardin för förar- och passagerarfönster<br />
Extra dyna för bäddning mellan långbäddar<br />
(endast modellerna 800i EBW och 800i CEBW)<br />
Överkast<br />
”Standard S.E.” innebär att tillvalet är svensk standardutrustning och ingår utan kostnad i Sweden Edition konceptet.<br />
Vikt i<br />
kg<br />
0<br />
1<br />
2<br />
10<br />
5<br />
5<br />
1<br />
19<br />
19<br />
0<br />
50<br />
52<br />
0<br />
1<br />
3<br />
0<br />
0<br />
3<br />
40<br />
20<br />
0<br />
0<br />
50<br />
5<br />
-3<br />
45<br />
0<br />
15<br />
12<br />
0<br />
0<br />
10<br />
0<br />
1<br />
2<br />
0,5<br />
Flair | Serie 2013<br />
Extrautrustning<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
5.510:-<br />
33.620:-<br />
7.760:-<br />
10.990:-<br />
Standard S.E.<br />
4.490:-<br />
5.850:-<br />
13.380:-<br />
9.990:-<br />
På förfrågan<br />
Standard S.E.<br />
4.250:-<br />
7.760:-<br />
9.990:-<br />
Standard S.E.<br />
10.990:-<br />
0:-<br />
4.610:-<br />
31.260:-<br />
15.630:-<br />
Utan pristillägg<br />
Utan pristillägg<br />
9.890:-<br />
2.460:-<br />
9.440:-<br />
9.440:-<br />
3.260:-<br />
14.510:-<br />
1.780:-<br />
5.510:-<br />
5.510:-<br />
På förfrågan<br />
5.510:-<br />
7.760:-<br />
2.140:-<br />
1.340:-<br />
35
36<br />
Flair<br />
Extrautrustning<br />
Kod-Nr. Beskrivning<br />
Textilier och dynor<br />
79589<br />
79591<br />
79592<br />
79602<br />
79603<br />
79604<br />
79606<br />
79599<br />
79607<br />
79608<br />
79609<br />
79611<br />
79612<br />
79613<br />
79614<br />
79618<br />
79616<br />
79617<br />
79633<br />
79593<br />
Elinstallation, Radio, TV, Satellit, Navigation<br />
79468<br />
79632<br />
79631<br />
79507<br />
79569<br />
79027<br />
79117<br />
79496<br />
79497<br />
79498<br />
79845<br />
79113<br />
79049<br />
79069<br />
Sittdynor, inkl. förar- och passagerarstol<br />
Cremé (textil Beige)<br />
Shadow (textil Antrazit)<br />
Temptation (läder Beige)<br />
Ryggstöd, utförande ”Cloud”<br />
Grand Cru No 7, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 8, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 9, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 10, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Läder Beige, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Ryggstöd, utförande ”Kiss”<br />
Grand Cru No 1, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 2, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 3, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 4, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 5, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 6, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 7, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 8, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 9, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 10, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Läder Beige, inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Sitt och ryggdyna inkl. förar- och passagerarsäte<br />
Nobile (läder Bi-Coulor)<br />
Stämningsbelysning för Mediatower/kontrollpanel (dimmbar och färgskiftningsbar)<br />
Accentbelysning ”Green Grass” i bodelsdörren<br />
Accentbelysning ”Green Grass” på gavelväggen i sovrummet<br />
Stöldlarm (dörrkontakter för bodelsdörr och garagelucka samt avstängningsbar<br />
invändig rörelsevakt)<br />
Stöldlarm i kombination med centrallås (dörrkontakter för bodelsdörr<br />
och garagelucka samt avstängningsbar invändig rörelsevakt)<br />
Bränslecell EFOY SFC 210<br />
Isolerande frontjalusi av aluminium, elektriskt manövrerad –<br />
även användbar som solskydd<br />
AGM-Batteri 160 AH (K20), extra för bodelen (totalt 2 stycken)<br />
AGM-Batteri 160 AH (K20), extra för bodelen<br />
(totalt 3 stycken, endast i kombination med kod-nr. 79496)<br />
Kombiladdare 80 A med växelriktare 12V/230V, 2000 Watt<br />
(endast i kombination med AGM batteri kod-nr. 79496+79497)<br />
Gas och narkoslarm<br />
Navigationsinstrument inkl. tuner, DVD-enhet, Blue tooth och backkamera<br />
med dubbellins och visir<br />
Radioförberedelse ”Basic” bestående av: 4 högtalare, takantenn<br />
Radioförberedelse ”Sound-System” bestående av: 4 High-End 2-vägs-högtalare,<br />
baslåda samt takantenn<br />
Vikt i<br />
kg<br />
0<br />
0<br />
2<br />
0<br />
0<br />
0<br />
0<br />
2<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
0<br />
2<br />
4<br />
2<br />
5<br />
3<br />
3<br />
6<br />
25<br />
15<br />
25<br />
25<br />
15<br />
1<br />
8<br />
5<br />
10<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
Utan pristillägg<br />
Utan pristillägg<br />
22.380:-<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
990:-<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
Utan pristillägg<br />
990:-<br />
44.760:-<br />
3.260:-<br />
5.510:-<br />
4.390:-<br />
12.930:-<br />
16.760:-<br />
67.360:-<br />
11.130:-<br />
7.310:-<br />
7.310:-<br />
29.130:-<br />
4.610:-<br />
20.240:-<br />
3.940:-<br />
9.990:-
79979<br />
79610<br />
79176<br />
79178<br />
79129<br />
79513<br />
79272<br />
79500<br />
79552<br />
Gas, Vatten, Värme<br />
9430<br />
79284<br />
79194<br />
9429<br />
79158<br />
79159<br />
79138<br />
79199<br />
9431<br />
79519<br />
79070<br />
9428<br />
79629<br />
MediaPaket_1<br />
MediaPaket_2<br />
MultimediaPaket<br />
LinerPaket<br />
KomfortPaket<br />
DynamicPaket<br />
Kod-Nr. Beskrivning<br />
Radio med CD/DVD-tuner, MP 3<br />
(endast i kombination med kod-nr. 79049 eller 79069)<br />
SAT-anläggning Oyster Digital 85 Vision 2 (utan reciver)<br />
SAT-anläggning Oyster Digital 85 Vision 2, HDCI<br />
SAT-anläggning Oyster Digital 85 Vision 2, twinanläggning inkl 2:a reciver<br />
Kablage för sammankoppling av radio/CD/DVD och TV reciver<br />
(ej i kombination med parabol)<br />
Solcellsanläggning 3 x 80 Watt<br />
Tec Tower 180 liter kyl/frys med integrerad gasolugn<br />
LED-TV 22", inkl integrerad DVB-S2/DVB-T/DVB-C reciver,<br />
i mediatower<br />
LED-TV 22", inkl integrerad DVB-S2/DVB-T/DVB-C reciver för bakre säng<br />
(endast möjligt i modellen 800i CFBW)<br />
Dusch i garage<br />
Avfallsslang i förvaringsrör<br />
Golvvärme (även i förarhyttens golv)<br />
Utvändigt gasoluttag i sidovägg<br />
Handdukshållare, uppvärmd, i toalettrum<br />
Keramisk toalett med 120 l fekalietank<br />
Luftkonditionering för bodelen, Saphir Comfort 2400 Watt<br />
Luftkonditionering för sovdelen, Saphir Vario 2000 Watt<br />
(endast i kombination med kombiladdare kod-nr. 79498 och AGM-batteri<br />
kod-nr. 79496/79497)<br />
Värmeväxlare inkl. motorförvärmning<br />
SOG toalettventilation<br />
Reservkassett toalett<br />
Truma DuoControl CS gasströmningsvakt<br />
Gasfilter (2 st.) för gasolflaskor<br />
”Standard S.E.” innebär att tillvalet är svensk standardutrustning och ingår utan kostnad i Sweden Edition konceptet.<br />
Vikt i<br />
kg<br />
1<br />
21<br />
21<br />
25<br />
0,5<br />
14<br />
26<br />
12<br />
12<br />
1<br />
1<br />
5<br />
1<br />
10<br />
20<br />
30<br />
10<br />
6<br />
2<br />
3<br />
2<br />
1<br />
Flair | Serie 2013<br />
Extrautrustning<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
6.640:-<br />
39.250:-<br />
44.870:-<br />
48.920:-<br />
1.340:-<br />
27.990:-<br />
17.880:-<br />
9.990:-<br />
9.990:-<br />
2.990:-<br />
Standard S.E.<br />
Standard S.E.<br />
1.990:-<br />
4.490:-<br />
13.270:-<br />
22.380:-<br />
33.620:-<br />
Standard S.E.<br />
Standard S.E.<br />
2.790:-<br />
Standard S.E.<br />
2.140:-<br />
37
38<br />
Flair<br />
Utrustningspaket<br />
Kod-Nr. Beskrivning<br />
79492<br />
79979<br />
79069<br />
79610<br />
79500<br />
79493<br />
79979<br />
79069<br />
79500<br />
79491<br />
79113<br />
79069<br />
79610<br />
79500<br />
MediaPaket_1<br />
Radio med CD/DVD-tuner, MP 3<br />
Radioförberedelse ”Sound-System”<br />
SAT-anläggning Oyster Digital 85 Vision 2 (utan reciver)<br />
LED-TV 22", inkl integrerad DVB-S2/DVB-T/DVB-C reciver,<br />
i mediatower<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: MediaPaket_1<br />
MediaPaket_2<br />
Radio med CD/DVD-tuner, MP 3<br />
Radioförberedelse ”Sound-System”<br />
LED-TV 22", inkl integrerad DVB-S2/DVB-T/DVB-C reciver,<br />
i mediatower<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: MediaPaket_2<br />
MultimediaPaket<br />
Navigationsinstrument inkl. tuner, DVD-enhet, Blue tooth och backkamera<br />
med dubbellins och visir<br />
Radioförberedelse ”Sound-System”<br />
SAT-anläggning Oyster Digital 85 Vision 2 (utan reciver)<br />
LED-TV 22", inkl integrerad DVB-S2/DVB-T/DVB-C reciver,<br />
i mediatower<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: MultimediaPaket<br />
Vikt i<br />
kg<br />
44<br />
23<br />
51<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
6.640:-<br />
9.990:-<br />
39.250:-<br />
9.990:-<br />
65.870:-<br />
- 25.970:-<br />
39.900:-<br />
6.640:-<br />
9.990:-<br />
9.990:-<br />
26.620:-<br />
- 6.720:-<br />
19.900:-<br />
20.240:-<br />
9.990:-<br />
39.250:-<br />
9.990:-<br />
79.470:-<br />
- 29.570:-<br />
49.900:-
Kod-Nr. Beskrivning<br />
79542<br />
79526<br />
79117<br />
79466<br />
79537<br />
79538<br />
79539<br />
79574<br />
79136<br />
79118<br />
79272<br />
79121<br />
79528<br />
79496<br />
79497<br />
79498<br />
LinerPaket<br />
Sidospeglar med vidvinkelfunktion, elektriskt justerbara och uppvärmda samt lakkerade<br />
i fordonets färg<br />
Isolerande frontjalusi av aluminium, elektriskt manövrerad – även användbar som<br />
solskydd<br />
Förar- och passagerarfönster i dubbelglas<br />
Komfortstolar ”SKA”, höj- och sänkbara med tiltfunktion<br />
Mikrofiberklädsel i taket i stället för textilklädsel<br />
Bodelsfönster med enhandsmanövrering vid öppning och låsning<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: LinerPaket<br />
KomfortPaket<br />
Takfönster Seitz, istället för taklucka i bodel<br />
Plisségardin för förar- och passagerarfönster<br />
Tec Tower 180 liter kyl/frys med integrerad gasolugn<br />
Froli komfortsystem för säng<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: KomfortPaket<br />
DynamicPaket<br />
AGM-Batteri 160 AH (K20), extra för bodelen (totalt 2 stycken)<br />
AGM-Batteri 160 AH (K20), extra för bodelen (totalt 3 stycken)<br />
Kombiladdare 80 A med växelriktare 12V/230V, 2000 Watt<br />
Summa enskild utrustning<br />
Avgår paketrabatt<br />
Paketpris: DynamicPaket<br />
Vikt i<br />
kg<br />
12<br />
42<br />
39<br />
Flair | Serie 2013<br />
Utrustningspaket<br />
Pris i Sek<br />
inkl. 25 % moms.<br />
7.760:-<br />
11.130:-<br />
10.990:-<br />
16.750:-<br />
3.260:-<br />
7.760:-<br />
57.650:-<br />
- 27.750:-<br />
29.900:-<br />
13.380:-<br />
7.760:-<br />
17.880:-<br />
10.990:-<br />
50.010:-<br />
- 25.110:-<br />
24.900:-<br />
7.310:-<br />
7.310:-<br />
29.130:-<br />
43.750:-<br />
- 13.850:-<br />
29.900:-<br />
39
40<br />
Textilier och dynor<br />
i sammanfattning<br />
Sittdynor,<br />
inkl. förar- och passagerarstol<br />
Cremé (textil Beige) Shadow (textil Antrazit) Temptation (läder Beige)<br />
Sitt och ryggdyna<br />
inkl. förar- och passagerarstol<br />
Nobile (läder Bi-Coulor)
Ryggstöd, utförande ”Cloud”<br />
inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 7 Grand Cru No 8<br />
Grand Cru No 9<br />
Grand Cru No 10<br />
Läder Beige<br />
Textilier och dynor<br />
i sammanfattning<br />
41
42<br />
Textilier och dynor<br />
i sammanfattning<br />
Ryggstöd, utförande ”Kiss”<br />
inkl. kuddar 40 x 40 cm och 30 x 30 cm<br />
Grand Cru No 1 Grand Cru No 2 Grand Cru No 3<br />
Grand Cru No 6 Grand Cru No 7 Grand Cru No 8
Grand Cru No 4 Grand Cru No 5<br />
Grand Cru No 9 Grand Cru No 10 Läder Beige<br />
Textilier och dynor<br />
i sammanfattning<br />
43
För livets skönaste stunder<br />
Viktig Information<br />
Vi förbehåller oss rätten till ändringar och tryckfel. Efter redaktionsstopp för denna <strong>prislista</strong> [07.2012] kan ändringar gällande mått, vikter, planlösningar, tekniska data, utrustningar<br />
och pris ske. Bilderna kan innehålla utrustning som är extrautrustning eller tillbehör. Dekorationerna ingår inte i leveranserna från <strong>Niesmann</strong>+<strong>Bischoff</strong>. Utförandet kan<br />
genom Grafisk hantering, Bildberabetning eller på grund av produktionstekniska skäl skilja sig från verkligheten. Uppgifterna om leveransomfattning, utseende, prestanda, mått<br />
och vikter samt bränsleförbrukning motsvarar den information som finns tillgänglig vid tiden för tryckningen vid köp och registrering i Tyskland. Alla dimensioner och värden<br />
med en variation på ± 5 %. Priset för extrautrustningen gäller endast vid montering i produktion. Vid eftermontering tillkommer extra kostnad för montage och materialkostnad<br />
och är i vissa fall ej möjligt. I samband med denna Prislista blir samtliga tidigare utgåvor av broschyrer och prislistor ogiltiga.<br />
Din auktoriserade återförsäljare<br />
Idé + Utveckling<br />
UNIQ Kommunikationsdesign<br />
90547 Stein<br />
nib1_096_TD_PL_S_07.12<br />
Realisation<br />
UNIQ Werbeagentur<br />
www.uniq.de<br />
Generalagent i Sverige<br />
<strong>Niesmann</strong> Sverige AB<br />
Slottsgatan 1 | 592 30 Vadstena<br />
Tfn.: +46 143 66 62 00<br />
Info@niesmann-bischoff.nu<br />
www.<strong>Niesmann</strong>-<strong>Bischoff</strong>.nu
