grohe.no<br />

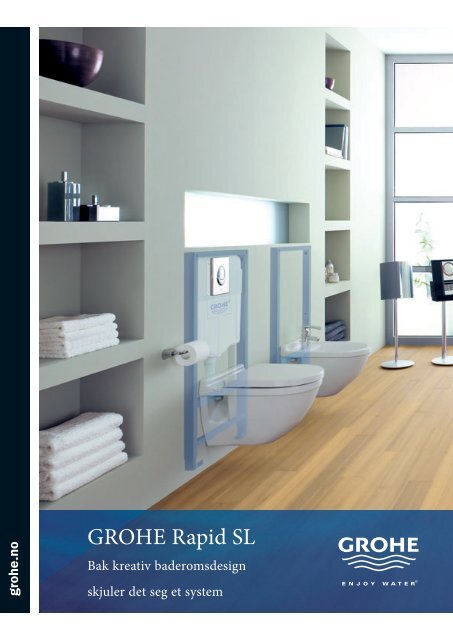

<strong>GROHE</strong> <strong>Rapid</strong> <strong>SL</strong><br />
Bak kreativ baderomsdesign<br />
skjuler det seg et system
<strong>Rapid</strong> <strong>SL</strong> Side 3<br />
grohe.no<br />
<strong>Rapid</strong> <strong>SL</strong><br />
en garanti for rask og fleksibel<br />
vegginstallasjon av høy<br />
kvalitet.<br />
Om det gjelder et nytt bad eller en oppussing<br />
så får du perfekte vegg innstallasjonssystemer<br />
for bad ved å bruke <strong>Rapid</strong> <strong>SL</strong>.<br />
Sortimentet til <strong>Rapid</strong> <strong>SL</strong> inneholder flere<br />
design løsninger og trykkplater med dobbeltspyling,<br />
som igjen reduserer vannforbruket.<br />
For WC og urinal er installasjonssystemet<br />
komplett formontert, med f.eks en WC<br />
sisterne som er enkel å montere. Den raske<br />
høydeinnstillingen og lave konstruksjonshøyden<br />
samt TÛVgodkjenningen av bæreevnen,<br />
kjennetegner den høye kvaliteten.<br />
<strong>Rapid</strong> <strong>SL</strong> er tilgjengelig for WC, servant,<br />
urinal, dusj og badekar med installasjonshøydene<br />
1,13, 1,00 eller 0,82 m. Enten for<br />
individuell installasjon eller i rekke.<br />
Elementene kan benyttes foran massive<br />
<strong>GROHE</strong> Whisper®<br />
<strong>Rapid</strong> <strong>SL</strong> avgir lite støy og rørene<br />
har separate feste innretninger som<br />
for hindrer at støy overføres inn i<br />
bygningen. Dermed slipper du<br />
irriterende støy.<br />
ToolFree<br />
Vanntilførselen til spyle sisternen<br />
kan installeres helt uten verktøy.<br />
<strong>GROHE</strong> QuickFix<br />
Tidsbesparende installasjon takket<br />
være rask høyde justering og<br />
vendbar veggmontering.<br />
Safety<br />
TÜVsertifisert bæreevne og<br />
formstabilitet: 400 kg belast ning for<br />
WC, 150 kg for vaskeservant.<br />
vegger, samt foran eller innebygd i lettvegger.<br />
<strong>Rapid</strong> <strong>SL</strong> har overlegne funksjoner<br />
og egenskaper. <strong>GROHE</strong> QuickFix sikrer<br />
fleksibel installasjon, kortere installeringstid<br />
og enkel realisering av varierte løsninger for<br />
sanitærrom. Samtidig gir <strong>GROHE</strong> Whisper<br />
teknologien mer komfort for brukeren. <strong>Rapid</strong><br />
<strong>SL</strong> elementene er adskilt lydmessig fra<br />
installasjonsveggen og gir derfor lite støy.<br />
Dette gjør at selv den mest lydvare bruker<br />
blir fornøyd. Betjeningsplatene fra <strong>GROHE</strong><br />
har avansert spyleteknologi, som f.eks<br />
<strong>GROHE</strong> EcoButton. Denne gjør at du lett<br />
sparer mer enn 50% vann ved spyling. Den<br />
tidløse designen til <strong>GROHE</strong> betjeningsplater<br />
gjør at du alltid finner en som passer ditt<br />
bad.<br />
VarioPort<br />
Vanntilslutning fra venstre, høyre<br />
eller bakfra uavhengig av vannforsyningens<br />
plassering, 6L. 3L.<br />
SpareFlush<br />
3 l ekstra spylemengde løser<br />
spyleproblemer som kan oppstå på<br />
grunn av gamle spillvannsrør eller<br />
ved skylling av WCen.
<strong>Rapid</strong> <strong>SL</strong> Side 4 grohe.no<br />
<strong>GROHE</strong> installasjonssystemer<br />
Multifunksjonell AV1-spyleventil for enda raskere installasjon.<br />
De funksjonelle egenskapene gjør <strong>Rapid</strong> <strong>SL</strong> til et fremragende<br />
installasjonssystem. <strong>GROHE</strong> QuickFix sørger for<br />
fleksibel og tidsbesparende installasjon takket være rask<br />
høydejustering, 360° vendbar veggmontering samt ny AV1tømmeventil<br />
og nytt kontroll kammer.<br />
Universal AV1 innebærer at det fra nå av bare vil være én<br />
tømmeventil for skjulte og synlige sisterner. Den er multifunksjonell<br />
og velegnet for alle spylesystemer dobbeltspyling,<br />
start/stoppfunksjon og enkeltspyling. Ettersom AV1<br />
bare tilkobles via en trykkluft slange på baksiden av betjenings<br />
platen, går installasjonen raskere og tryggere – uten<br />
fare for forveksling. Du trenger bare å koble til slangen, og<br />
det er ikke nødvendig å ta mål eller kutte den.<br />
En annen tidsbesparende faktor er at rammen for<br />
betjenings platene er festet direkte til kompo nentene.<br />
Separat dybde justering for rammen er ikke nødvendig fordi<br />
det gjøres når kontrollkammeret kuttes.<br />
Festing av rammen<br />
for betjeningsplaten<br />
• Kutt inspeksjonskamme ret slik<br />
at det passer til flisene.<br />
• Fest rammen direkte til<br />
kontrollkammeret.<br />
• Koble trykkluftslangen til<br />
betjeningsplaten.<br />
1.<br />
2.<br />
• Installer betjeningsplaten.<br />
NY
<strong>Rapid</strong> <strong>SL</strong> Side 5<br />
<strong>Rapid</strong> <strong>SL</strong> – testvinner i praktisk<br />
installasjonstest<br />
250<br />
200<br />
150<br />
100<br />
50<br />
0<br />
100<br />
<strong>GROHE</strong><br />
<strong>Rapid</strong> <strong>SL</strong><br />
113<br />
167<br />
grohe.no<br />
Kvalitetssikret enkel og rask installering; jo raskere installeringen går, jo enklere er det ofte. <strong>GROHE</strong>'s <strong>Rapid</strong> <strong>SL</strong><br />
installasjons system deltok l en test for raskest, kvalitetssikret installering. Denne ble gjennomført av et uavhengig testbyrå,<br />
og <strong>Rapid</strong> deltok i testen sammen med fem andre ledende produsenter av sanitære installasjonssystemer. Og testen viste at<br />
<strong>GROHE</strong> er den desidert raskeste og enkleste og installere, samtidig som driftsikkerhet er ivaretatt.<br />
Komplett veggmontering<br />
Elementer med betjeningsplater<br />
Indeks installasjonstid i %<br />
250<br />
200<br />
150<br />
100<br />
50<br />
0<br />
Index installation time in %<br />
100<br />
<strong>GROHE</strong><br />
<strong>Rapid</strong> <strong>SL</strong><br />
136<br />
164<br />
209<br />
239<br />
A B C D E<br />
Test gjennomført Test conducted av REFA by REFA Bundesverband e.V.<br />
264<br />
Manufacturer<br />
Leverandør<br />
<strong>Rapid</strong> <strong>SL</strong> er hele 30% raskere å installere sammenlignet med nr. 2 i testen,<br />
og med et forsprang på over 100% mot snittet.<br />
Komplett montering i skillevegg<br />
Element med betjeningsplate<br />
Indeks installasjonstid i %<br />
Index installation time in %<br />
Arbeidstidsevalueringen som ble utført av REFA på oppdrag<br />
fra <strong>GROHE</strong>, baserte seg på en sammenligning av installasjons<br />
tider og prosesser for seks installasjons systemer for<br />
tørrbekledning fra ledende produsenter. Testen ble første<br />
gang utført i 2007, og senere fulgt opp med en tilsvarende<br />
test i 2009. Testinstallasjonene ble utført av fagfolk utpekt<br />
av Dortmund Chamber of Trades. Fem grovinstallasjoner og<br />
sju endelige installasjoner ble utført på testvegger for hvert<br />
merke. Fagfolkene arbeidet på skift under identiske forhold.<br />
Ekspertrapporten er tilgjengelig på www.grohe.com<br />
182<br />
188 189<br />
A B C D E<br />
Test gjennomført Test conducted av REFA by REFA Bundesverband e.V.<br />
Manufacturer<br />
Leverandør<br />
Opptil 90% innspart tid sammenlignet med konkurrentenes installasjonssystemer.<br />
Innsparingen kan fort være tilnærmet 4 arbeidsdager pr. uke!
<strong>Rapid</strong> <strong>SL</strong> Side 6 grohe.no<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Løsningen på et fleksibelt og raskt elementsystem av høy kvalitet.<br />
<strong>Rapid</strong> <strong>SL</strong> har en fullsortimentsbredde med installasjonssystemer for WC, vaskeservant, bidet og urinal i høydene 1,13 m,<br />
1,00 m og 0,82 m. <strong>Rapid</strong> tilbyr løsninger med utrolige funksjoner og egenskaper. <strong>GROHE</strong> QuickFix sørger for flexible<br />
installeringer og kortere monteringstid. <strong>GROHE</strong> Whisper® teknologien sørger for ytterligere komfort, ved at støy er redusert<br />
til et minimum. Alt dette for å passe perfekt inn i baderommet, og for en driftsikker og miljøvennlig løsning år etter år.<br />
Universell bruk.<br />
• For alle sanitærobjekter<br />
• Vegginstallasjon individuelt og i rekke<br />
• Installasjon i romhøyde i lettvegger av tre eller metall med<br />
aktuelle dimensjoner<br />
• Frittstående installasjon eller installasjon foran "svake<br />
vegger"<br />
• Én tømmeventil for alle spylefunksjoner, for eksempel<br />
dobbeltspyling, start/stopp og enkeltspyling.<br />
<strong>GROHE</strong> Whisper®<br />
gir optimal støybeskyttelse for tilstøtende rom. Støy overføres<br />
ikke til murveggene i bygningen takket være armaturer<br />
som avgir lite støy, og frakoblede rørstøtter.<br />
<strong>GROHE</strong> Safety sørger for full sikkerhet. Tyske TÜV har<br />
bekreftet elementenes høye bæreevne og stabilitet på over<br />
400 kg.<br />
<strong>GROHE</strong> SpareFlush løser spyleproblemer som kan oppstå på<br />
grunn av gamle spillvannsrør eller ved spyling av WCer. I<br />
tillegg til en spyle mengde på seks liter er alltid tre liter<br />
ekstra spylemengde tilgjengelig.<br />
Tidsbesparelser takket være<br />
<strong>GROHE</strong> VarioPort med<br />
universell vanntil kob ling fra<br />
høyre, venstre eller bakfra,<br />
uavhengig av vann <br />
forsyningens plassering.<br />
Verktøyfri installasjon med<br />
<strong>GROHE</strong> ToolFree hvis<br />
vanntilførselen installeres i<br />
spyle sisternen.
<strong>Rapid</strong> <strong>SL</strong> Side 7<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Oversikt over alle fordeler.<br />
Element<br />
Festepunkt til elementbekledning.<br />
Festepunkt til veggbeslag<br />
med dybdeinnstilling forfra.<br />
Universell til individuell montering<br />
eller montering i rekke<br />
samt bruk i stålprofiler.<br />
Overflate med<br />
pulverlakkering<br />
Armaturer og festeinnretninger<br />
med<br />
støyavskjerming.<br />
Bend DN 80 med reduksjonsstykke<br />
DN 80/100.<br />
Mulighet for ekstra<br />
veggfeste (<strong>GROHE</strong> nr.<br />
38.733.00M)<br />
Vektkapasitet 400 kg for<br />
WC, 150 kg for<br />
vaskeservant.<br />
Variabel høydeinnstilling<br />
inntil 200 mm.<br />
Til 50/75 mm dype Cprofiler<br />
og elementskinner.<br />
Sisterne<br />
grohe.no<br />
Stamme for installasjon av<br />
rør bak<br />
Vanntilslutning fra venstre,<br />
høyre, bakfra eller ovenfra.<br />
Vanntilførsel som monte res<br />
uten bruk av verktøy, med<br />
• utskiftbar hjørneventil<br />
• „connector” som fester<br />
rørirør til sisternen.<br />
NY<br />
mmmmi Inspeksjonsluke<br />
som klikkes på plass og<br />
festes med kun 2 skruer.<br />
Luken tilpasses<br />
veggtykkelsen og gir<br />
beskyttelse ved opp bygging<br />
av innervegg.<br />
Kan monteres vertikalt og<br />
horisontalt.<br />
Pneumatisk avløpsventil med<br />
tre funksjoner:<br />
• dobbeltspyling<br />
• start- & stopp<br />
• enkeltspyling<br />
Kondensisolert sisterne<br />
Avtagbart topstag for enkel<br />
tilgang til selve<br />
sisternekassen ved<br />
montering
<strong>Rapid</strong> <strong>SL</strong> Side 8 grohe.no<br />
<strong>GROHE</strong> Fresh<br />
Det å skape innovative løsninger for hverdagsproblemer er noe <strong>GROHE</strong> er stolt av. <strong>GROHE</strong> Fresh gjør det enda enklere på<br />
badet. Du kan nå få det beste fra to verdener – de rene linjene som du får ved å velge skjulte sisterner, og den<br />
kontinuerlige hygienen og rensligheten som du oppnår med sisterneblokker.<br />
Det har vært vanskelig å få tilgang til en skjult sisterne for å legge til en rengjøringsblokk, inntil nå. <strong>GROHE</strong> Fresh leveres<br />
med en betjeningsplate med enkel åpning, som gir deg tilgang til et skyvespor hvor tabletten føres inn i sisternen. Hele<br />
prosessen tar få sekunder, takket være den hengslede platen som åpnes som en dør.<br />
<strong>GROHE</strong> Fresh er kompatibel med alle skjulte sisterner fra <strong>GROHE</strong> med små betjeningsplater – enten det er et nytt<br />
installasjonsprosjekt eller en oppgradering av en eksisterende sisterne. Det tilbys som et sett med betjeningsplate etter<br />
eget ønske, eller som et tilbehør som ettermonteres for bruk med din eksisterende sisterne og betjeningsplate. Når det<br />
gjelder eldre sisterner, kan du bare fjerne festerammen, legge til skyvesporet i sisternen og feste den nye rammen og<br />
deretter koble den pneumatiske slangen til betjeningsplaten. For sisterner uten AV1spyleventilen, finnes det et komplett<br />
oppgraderingssett.<br />
1. Åpne betjeningsplate til sisternen<br />
med fingrene.<br />
NY<br />
2. Velg ønsket odørblokk eller<br />
rengjøringstablett.<br />
3. Skyv inn rengjøringstabletten. 4. Lukk og spyl!
<strong>Rapid</strong> <strong>SL</strong> Side 9<br />
<strong>GROHE</strong> Nova Light<br />
Bright at night.<br />
For å oppfylle de designmessige aspektene ved <strong>GROHE</strong> Cosmopolitan armaturer og dusjløsninger, så har Nova Light<br />
trykkplaten to grunnleggende geometriske former. Denne enkle kombinasjonen av en sirkel, sammen med rektangelet blir<br />
fremtredende ved hjelp av en lysende ring rundt selve trykkknappen. Dette lyset kaster forsiktig et behagelig lysskimmer<br />
over omgivelsene. LEDteknologi sørger for at du kan velge din favorittfarge på lyset – blå, grønn, rød, gul eller en av de<br />
mange fargetonene imellom disse grunnfargene – eller hvorfor ikke la lyset automatisk skifte farge kontinuerlig?<br />
Overflatebehandlet med <strong>GROHE</strong> StarLight®krom, og sammen med selve lyset så passer denne trykkplaten inn i enhver<br />
badeløsning. Trykkplaten kan i tillegg programeres til å slå seg av og på automatisk.<br />
NY<br />
grohe.no<br />
Perfekte dimensjoner og et<br />
design som passer perfekt<br />
inn i de fleste designretninger.<br />
Kan monteres vertikalt eller<br />
horisontalt.
<strong>Rapid</strong> <strong>SL</strong> Side 10 grohe.no<br />
<strong>GROHE</strong> betjeningsplater<br />
Den universelle tømmeventilen gir brukeren valget mellom enkeltspyling, dobbeltspyling (lavt spylevolum) og start/stopp<br />
(avbrutt spyling ved hjelp av små knapper). Denne fleksibiliteten skyldes et velfundert trykkluftsystem som også gir to<br />
andre fordeler: enkel bruk og svært enkel installasjon. Dessuten er størrelsen på de fleste WCbetjeningsplatene små og<br />
praktiske. De måler kun 156 x 197 mm.<br />
<strong>GROHE</strong> StarLight®<br />
<strong>GROHE</strong>finishen er av høy<br />
kvalitet og har en skinnende<br />
kromoverflate med langvarig<br />
glans og høy sliteevne.<br />
<strong>GROHE</strong> EcoButton<br />
Reduserer vannforbruket<br />
med mer enn 50 %. Bruk av<br />
<strong>GROHE</strong> EcoButton frigir en<br />
mindre vannmengde på<br />
3,5 l.<br />
NYTT: Alle betjeninger med<br />
enkeltspyling har nå en<br />
start/stoppfunksjon i<br />
forbindelse med den nye<br />
tømmeventilen AV1.<br />
<strong>GROHE</strong> EasyConnect<br />
Betjeningsplaten er koblet til<br />
AV1 med en slange. Det<br />
betyr enkel tilkobling uten<br />
opp måling og justering, selv<br />
etter vedlikehold.<br />
Betjeningsplater for dobbeltspyling og start/stopp.<br />
Nova Cosmopolitan<br />
38.765<br />
Nova Cosmopolitan<br />
38.765<br />
Skate Air<br />
38.505<br />
Skate Air<br />
38.506<br />
Skate Cosmopolitan<br />
38.732<br />
Skate<br />
38.862<br />
Surf<br />
38.861<br />
Betjeningsplater for enkeltspyling og start/stopp.<br />
Skate Air<br />
38.564<br />
Skate<br />
38.573<br />
Surf<br />
38.574<br />
Skate Cosmopolitan<br />
38.732<br />
Pneu matisk<br />
fjernbetjening<br />
37.060<br />
Sertifisert betjening for bevegelseshemmede.<br />
Eau2<br />
38.771<br />
Skate Air Single Flush er tildelt det tyske sertifikatet GGT “GUT”.<br />
Knappen stikker 20 mm ut, og egner seg derfor spesielt godt for<br />
personer med begrenset bevegelsesfrihet.
<strong>Rapid</strong> <strong>SL</strong> Side 11<br />
Betjeningsplater<br />
for vegghengt WC.<br />
WC<br />
Skate Air<br />
for loddrett montering<br />
Skate Air<br />
for vannrett montering<br />
Skate Air<br />
for loddrett montering<br />
Skate Air<br />
for vannrett montering<br />
Skate<br />
Cosmopolitan ¹)<br />
Surf ¹)<br />
Surf ¹)<br />
Skate ¹)<br />
Skate ¹)<br />
Atrio<br />
for vannrett montering<br />
Atrio ¹)<br />
Tenso<br />
for vannrett montering<br />
Tenso ¹)<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Enkeltspyling<br />
Enkeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Enkeltspyling<br />
Dobbeltspyling<br />
Enkeltspyling<br />
Dobbeltspyling<br />
Enkeltspyling<br />
Dobbeltspyling<br />
Enkeltspyling<br />
¹) Kan brukes både til loddrett og<br />
vannrett montering<br />
38.505.000<br />
6192401<br />
38.506.000<br />
6192409<br />
38.564.000<br />
6192404<br />
38.565.000<br />
6192412<br />
38.732.000<br />
6192481<br />
38.861.000<br />
6192489<br />
38.574.000<br />
6192415<br />
38.862.000<br />
6192485<br />
38.672.SD0<br />
6192422<br />
38.538.000<br />
6192423<br />
38.670.000<br />
6192424<br />
38.547.000<br />
6192425<br />
38.671.000<br />
6192428<br />
38.505.SH0<br />
6192402<br />
38.506.SH0<br />
6192408<br />
38.564.SH0<br />
6192405<br />
38.565.SH0<br />
6192413<br />
38.732.SH0<br />
6192483<br />
38.861.SH0<br />
6192491<br />
38.574.SH0<br />
6192416<br />
38.862.SH0<br />
6192486<br />
38.505.P00<br />
6192403<br />
38.506.P00<br />
6192407<br />
38.564.P00<br />
6192406<br />
38.565.P00<br />
6192414<br />
38.732.P00<br />
6192482<br />
38.861.P00<br />
6192492<br />
38.574.P00<br />
6192417<br />
38.862.P00<br />
6192487<br />
Fargekoder 000 = krom<br />
P00 = matt krom<br />
38.732.SD0<br />
6191986<br />
38.862.SD0<br />
6192488<br />
grohe.no<br />
SD0 = rustfri<br />
SHO = hvit
<strong>Rapid</strong> <strong>SL</strong> Side 12 grohe.no<br />
Betjeningsplater<br />
for vegghengt WC.<br />
WC<br />
Arena Cosmopolitan<br />
for loddrett montering<br />
Arena Cosmopolitan<br />
for vannrett montering<br />
Skate Cosmopolitan<br />
Skate Cosmopolitan<br />
med overflate i glass<br />
Skate Cosmopolitan<br />
med overflate i tre<br />
Skate Cosmopolitan<br />
med trykket grafisk<br />
mønster<br />
Nova Cosmopolitan<br />
med trykket grafisk<br />
mønster<br />
Nova Cosmopolitan<br />
med trykket grafisk<br />
mønster<br />
Fargekoder<br />
000 = krom<br />
BR0 = titan antifingerprint<br />
BS0 = titan<br />
KI0 = sort/krom<br />
KS0 = fløyelssort<br />
HP0 = valnøtt<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
38.844.000 38.844.P00 38.844.SH0<br />
38.858.000 38.858.P00 38.858.SH0<br />
38.732.BR0<br />
38.845.LS0 38.845.KS0 38.845.BS0<br />
38.849.HP0 38.849.HR0 38.849.HS0<br />
38.849.HT0 38.849.HV0<br />
38.859.XG0<br />
38.847.KI0 38.847.LI0 38.847.LS0<br />
38.869.XG0<br />
HR0 = macassar<br />
HS0 = kirsebær<br />
HT0 = oliven<br />
HV0 = bambus<br />
HW0 = eik<br />
LI0 = hvit/krom<br />
LS0 = moonwhite<br />
moonwhite/eco green<br />
MF0 = krom/daVinci satin<br />
P00 = matt krom<br />
SHO = hvit<br />
XG0 = sort grafikk<br />
38.845.MF0<br />
38.849.HW0<br />
38.847.XG0
<strong>Rapid</strong> <strong>SL</strong> Side 13<br />
Betjeningsplater<br />
for vegghengt WC.<br />
WC<br />
WC<br />
Chiara/Aria<br />
for vannrett montering<br />
Dobbeltspyling<br />
Pneumatisk ¹) Enkelt <br />
spyling<br />
Eau2<br />
pneumatisk betjeningsknapp<br />
Skate elektronisk<br />
for loddrett montering<br />
Rondo A.S.<br />
¹) Kan brukes både til loddrett og<br />
vannrett montering<br />
<strong>GROHE</strong> Fresh<br />
u/ trykkplate<br />
<strong>GROHE</strong> Fresh<br />
2 pack tabletter<br />
<strong>GROHE</strong> Fresh<br />
med Skate Cosmopolitan trykkplate<br />
<strong>GROHE</strong> Fresh<br />
med Nova Cosmopolitan trykkplate<br />
<strong>GROHE</strong> Fresh<br />
med Skate Air trykkplate<br />
Fargekoder 000 = krom<br />
P00 = matt krom<br />
Dobbeltspyling<br />
Enkeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
Dobbeltspyling<br />
SD0 = rustfri<br />
SHO = hvit<br />
38.540.000<br />
6192429<br />
37.060.000<br />
6192198<br />
38.771.000<br />
6192004<br />
38.698.SD0<br />
6191916<br />
37.347.000<br />
6192055<br />
38.796.000<br />
6191911<br />
38.882.000<br />
6191968<br />
38.805.000<br />
6191901<br />
38.799.000<br />
6191903<br />
38.798.000<br />
6191905<br />
38.805.SH0<br />
6191902<br />
38.799.SH0<br />
6191904<br />
38.798.SH0<br />
6191909<br />
grohe.no
<strong>Rapid</strong> <strong>SL</strong> Side 14 grohe.no<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Elementer for WC. Kan kombineres og er oversiktlige.<br />
38.624.001 <strong>Rapid</strong> <strong>SL</strong> / 619 1938<br />
med 6 9 L sisterne, dobbelt spyling<br />
/ start & stopp / enkelt spyling,<br />
elementhøyde 1,13 m, inkl.<br />
veggbeslag<br />
38.622.001 <strong>Rapid</strong> <strong>SL</strong> / 619 2007<br />
med 6 9 L sisterne, dobbelt spyling<br />
/ start & stopp / enkelt spyling,<br />
elementhøyde 1,00 m, inkl.<br />
veggbeslag, topp og frontbetjent<br />
38.618.000 <strong>Rapid</strong> <strong>SL</strong> / 619 2437<br />
med 6 9 L sisterne, dobbelt spyling<br />
/ start & stopp / enkelt spyling,<br />
elementhøyde 0,82 m, inkl.<br />
veggbeslag, topp og frontbetjent<br />
38.736.000 ombygningssett til hel<br />
og halv spyling / 619 1979<br />
til GD2 avløpsventil, justerbar fra<br />
6 9 l, Avløpsventil til AV1 hel og<br />
halv spyling, med bunnkurv<br />
– uten betjeningsplate<br />
Alle <strong>Rapid</strong> <strong>SL</strong>elementer kan brukes<br />
universelt til montering både foran<br />
murvegger og i stålprofiler.
<strong>Rapid</strong> <strong>SL</strong> Side 15<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Elementer for hjørneinstallasjon.<br />
38.713.001 <strong>Rapid</strong> <strong>SL</strong> / 619 2012<br />
med 6 l sisterne, dobbeltspyling /<br />
start & stopp / enkeltspyling,<br />
elementhøyde 1,13 m, 0,42 m bred<br />
43.821.000 Hjørneventil /<br />
619 2214<br />
38.338.000 Enhet for<br />
vanntilslutning / 619 224<br />
38.562.001 hjørnebeslag /<br />
619 2027<br />
til <strong>Rapid</strong> <strong>SL</strong> for WC, bidet,<br />
vaskeservant og urinal,<br />
2 veggvinkler á 1,13 m<br />
grohe.no
<strong>Rapid</strong> <strong>SL</strong> Side 16 grohe.no<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Elementer for bevegelseshemmede.<br />
38.711.001 <strong>Rapid</strong> <strong>SL</strong> / 619 2009<br />
med 6 l sisterne, dobbeltspyling /<br />
start & stopp / enkeltspyling,<br />
elementhøyde 1,13 m, 0,42 m bred,<br />
handikapvennlig utførelse, for<br />
WCskål 70 cm fremspring, for<br />
montering på massiv vegg eller for<br />
element montering, inkl. veggbeslag<br />
38.559.001 <strong>Rapid</strong> <strong>SL</strong><br />
holdeelement / 619 1945<br />
for festing av støttehåndtak ved<br />
montering på profilvegg eller<br />
installasjon på vegg<br />
38.733.000 Monteringsvinkel/<br />
619 2228<br />
for festing av elementer til vegg og<br />
gulv
<strong>Rapid</strong> <strong>SL</strong> Side 17<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Elementer for WC. Kan kombineres og er oversiktlige.<br />
38.620.001 <strong>Rapid</strong> <strong>SL</strong> / 619 2006<br />
med 69 l sisterne, dobbelt spyling /<br />
start & stopp, enkelt spyling,<br />
element høyde 1,13 m, for<br />
frittstående montering, inkl.<br />
veggbeslag<br />
38.621.000 <strong>Rapid</strong> <strong>SL</strong> / 619 2443<br />
med 69 l sisterne, dobbelt spyling /<br />
start & stopp, enkelt spyling,<br />
element høyde 0,82 m, for<br />
frittstående montering, inkl.<br />
veggbeslag<br />
38.548.001 <strong>Rapid</strong> <strong>SL</strong> / 619 2026<br />
tomt element, elementhøyde 1,13 m<br />
38.551.000 som 38.548.001,<br />
men 1,00 m/0,82 m<br />
grohe.no<br />
38.549.001 <strong>Rapid</strong> <strong>SL</strong> / 619 2025<br />
støtteelement, elementhøyde<br />
1,13 m/1,30 m, brukes ved<br />
element avstander fra 60120 cm<br />
38.550.000 som 38.549.001,<br />
men 1,00 m/0,82 m<br />
Alle <strong>Rapid</strong> <strong>SL</strong>elementer kan brukes<br />
universelt til montering både foran<br />
murvegger og i stålprofiler.
<strong>Rapid</strong> <strong>SL</strong> Side 18 grohe.no<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Elementer for vegghengt bidet.<br />
38.553.001 <strong>Rapid</strong> <strong>SL</strong> / 619 1944<br />
til bidet, elementhøyde 1,13 m<br />
38.545.000 <strong>Rapid</strong> <strong>SL</strong> / 619 2461<br />
til bidet, elementhøyde 1,00 m<br />
38.543.000 <strong>Rapid</strong> <strong>SL</strong> / 619 2459<br />
til bidet, elementhøyde 0,82 m<br />
38.558.00M <strong>Rapid</strong> <strong>SL</strong> / 619 1925<br />
veggvinkel, til forveggsmontasje,<br />
2 stk.
<strong>Rapid</strong> <strong>SL</strong> Side 19<br />
Betjeningsplater<br />
for urinal.<br />
Urinal Element 38.511.001 Radar 38.386.000<br />
6192448<br />
Element 38.786.001 i 38.802.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
<strong>Rapid</strong>o UMB 38.787.000 / 6192029<br />
Element 38.786.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
Element 38.786.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
Element 38.786.001 i 38.802.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
<strong>Rapid</strong>o UMB 38.787.000 / 6192029<br />
Element 38.786.001 i 38.802.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
<strong>Rapid</strong>o UMB 38.787.000 / 6192029<br />
Element 38.786.001 i 38.802.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
<strong>Rapid</strong>o UMB 38.787.000 / 6192029<br />
Element 38.786.001 i 38.802.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
<strong>Rapid</strong>o UMB 38.787.000 / 6192029<br />
Element 38.786.001 i 38.802.001<br />
<strong>Rapid</strong>o U 37.338.000 / 6192028<br />
<strong>Rapid</strong>o UMB 38.787.000 / 6192029<br />
Tectron Surf<br />
Tectron Surf<br />
37.337.000 ³)<br />
6191958<br />
Tectron Skate 37.321.000 ²)<br />
6192048<br />
Tectron Skate<br />
Skate<br />
Cosmopolitan<br />
Arena<br />
Cosmopolitan<br />
Nova<br />
Cosmopolitan<br />
37.336.000 ²)<br />
6191957<br />
37.324.000 ³)<br />
6192052<br />
38.784.000<br />
6192032<br />
Surf 38.808.000<br />
6192045<br />
Rondo 37.339.000<br />
6192054<br />
Tectron 37.713.000<br />
6191912<br />
37.321.SH0 ²)<br />
6192049<br />
37.324.SD0 ³)<br />
6192053<br />
38.808.SH0<br />
6192046<br />
²) Tilkobling med 230 V transformator<br />
³) Tilkobling med 6 V batteri<br />
37.321.SD0 ²)<br />
6192051<br />
38.857.000 38.857.SH0 38.857.P00<br />
38.804.000<br />
6192038<br />
38.784.SH0<br />
6192034<br />
38.804.SH0<br />
6192041<br />
38.784.P00<br />
6192033<br />
38.804.P00<br />
6192039<br />
38.808.P00<br />
6192047<br />
grohe.no
<strong>Rapid</strong> <strong>SL</strong> Side 20 grohe.no<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Elementer for vegghengt urinal.<br />
38.511.001 <strong>Rapid</strong> <strong>SL</strong> / 619 1966<br />
til urinal, klar til installasjon av<br />
radarelektronikk, elementhøyde<br />
1,13 m/1.30 m, uten ferdigmonterings<br />
sett for radarelektronikk<br />
38.786.001 <strong>Rapid</strong> <strong>SL</strong> / 619 1965<br />
til urinal, med <strong>GROHE</strong> <strong>Rapid</strong>o U, klar<br />
til installasjon av Tectron infrarød<br />
elektronikk, elementhøyde 1,13 m/<br />
1,30 m, uten ferdigmonteringssett<br />
til Tectron 230 V AC/6V DC<br />
38.802.001 <strong>Rapid</strong> <strong>SL</strong> / 619 1964<br />
til urinal, med <strong>GROHE</strong> <strong>Rapid</strong>o UMB,<br />
for manuell trykkplate eller Tectron<br />
infrarød elektronikk 6 V, elementhøyde<br />
1,13 m/ 1,30 m, uten<br />
tilbehør til forveggsmontering<br />
38.558.00M <strong>Rapid</strong> <strong>SL</strong> / 619 1925<br />
veggvinkel, til forveggsmontasje,<br />
2 stk.
<strong>Rapid</strong> <strong>SL</strong> Side 21<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Fakta om <strong>Rapid</strong> <strong>SL</strong>.<br />
Minste avstandsmål for <strong>Rapid</strong> <strong>SL</strong><br />
Dybde<br />
WCelementer<br />
Vaskeservant, bidet<br />
Urinal<br />
Høyde 0,82 m<br />
175 – 230 mm<br />
130 – 230 mm<br />
–<br />
Høyde 1,00 m<br />
175 – 230 mm<br />
170 – 230 mm<br />
170 – 230 mm<br />
Minimumshøyde fra ferdig gulv til midtpunkt i avløp 23 cm<br />
Høyde 1,13 m<br />
170 – 230 mm<br />
130 – 230 mm<br />
130 – 230 mm<br />
Klaring til vegg<br />
grohe.no<br />
Den strukturelle dybden til<br />
<strong>Rapid</strong> <strong>SL</strong> kan justeres.<br />
Objektet med størst klaring<br />
til vegg avgjør den samlede<br />
klaringen.<br />
Klaring til siden<br />
Hvis avstanden mellom<br />
elementene eller mellom<br />
elementet og sideveggen er<br />
større enn 600 mm, må et<br />
støtteelement brukes.<br />
Støtteelement<br />
for avstander på<br />
6001200 mm.
<strong>Rapid</strong> <strong>SL</strong> Side 22 grohe.no<br />
<strong>Rapid</strong> <strong>SL</strong><br />
Fakta om <strong>Rapid</strong> <strong>SL</strong>.<br />
Flere fordeler med <strong>Rapid</strong> <strong>SL</strong>: Mulighet for bruk av<br />
flere festepunkt.<br />
Bend med dybdejustering.<br />
Mot løpet på spillvannsrøret kan bend DN 80<br />
monteres i to dybdeposisjoner i klemmen.<br />
Bakre posisjon for vertikal tilkobling av spillvannsrøret.<br />
Fremre posisjon for horisontal tilkobling av<br />
spillvannsrøret.
<strong>Rapid</strong> <strong>SL</strong> Side 23<br />
Sikkerhet med TÜVtest.<br />
<strong>Rapid</strong> <strong>SL</strong> er godkjent av TÜV.<br />
Det gir deg garantier om<br />
følgende:<br />
• Monteringssikkerhet<br />
• Brukervennlig<br />
bruksanvisning<br />
• Høy bæreevne<br />
Selv ved en høyde inn stilling<br />
på 200 mm kan WCelementet<br />
<strong>Rapid</strong> <strong>SL</strong> belastes med<br />
400 kg, og servantelementet<br />
kan belastes med 150 kg.<br />
Internett<br />
www.grohe.com<br />
Informasjon om firmaet og<br />
produktene.<br />
grohe.no<br />
Planlegger du et nytt<br />
baderom?<br />
Du finner mer informasjon<br />
om vårt utvalg av armaturer<br />
og dusjer i vår brosjyre om<br />
eksklusivt baderoms og<br />
kjøkkenutstyr samt på<br />
Internett under<br />
www.grohe.no
Grohe AS<br />
Nils Hansensvei 20<br />
0667 Oslo<br />
Tlf.: 22 07 20 70<br />
Fax: 22 07 20 71<br />
Email: grohe@grohe.no<br />
NO_04/2010 – Med tanke på miljøet – papir bleket uten bruk av klor. <strong>GROHE</strong> forbeholder seg retten til å gjøre endringer uten varsel. – Copyright by <strong>GROHE</strong>
