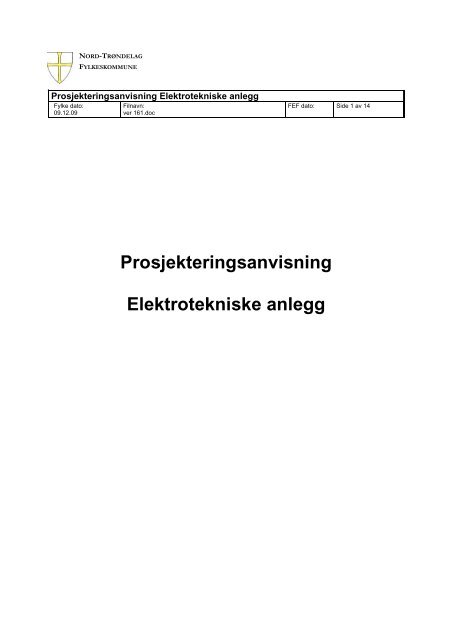

NORD-TRØNDELAG<br />
FYLKESKOMMUNE<br />
<strong>Prosjekteringsanvisning</strong> <strong>Elektrotekniske</strong> <strong>anlegg</strong><br />
Fylke dato:<br />
09.12.09<br />
Filnavn:<br />
ver 161.doc<br />
FEF dato:<br />
<strong>Prosjekteringsanvisning</strong><br />
<strong>Elektrotekniske</strong> <strong>anlegg</strong><br />
Side 1 av 14
<strong>Prosjekteringsanvisning</strong>er for <strong>Nord</strong>-<strong>Trøndelag</strong> fylkeskommune er inndelt etter fag<br />
tilsvarende NS 3451.<br />
FORMÅL<br />
<strong>Prosjekteringsanvisning</strong>ene skal gi generelle retningslinjer for prosjektering og<br />
utførelse<br />
Dokumentene foreligger i MS Word og PDF format.<br />
Det forutsettes at alle som utfører pl<strong>anlegg</strong>ings- og prosjekteringsoppgaver for NTFK<br />
gjør seg kjent med gjeldende anvisninger for det aktuelle prosjekt.<br />
<strong>Prosjekteringsanvisning</strong> 1 Generelle bestemmelser gjelder for alle fag.<br />
Avvik fra prosjekteringsanvisningene i et byggeprosjekt<br />
De prosjekterende står fritt i å foreslå alternative utførelser. Alternative utførelser skal<br />
avklares med byggherre og endelig utførelse skal dokumenteres skriftlig med<br />
godkjenning fra byggherre.
Innhold:<br />
1 ............................................................................................................................................................... 1<br />
Innhold: ................................................................................................................................................... 3<br />
1 ELEKTROTEKNISKE ANLEGG ................................................................................................ 4<br />
2 Generelt ......................................................................................................................................... 4<br />
3 Elkraft ............................................................................................................................................. 4<br />
4 Høgspent<strong>anlegg</strong> .......................................................................................................................... 4<br />
5 Fordelings<strong>anlegg</strong> ........................................................................................................................ 4<br />
6 Lys<strong>anlegg</strong> ...................................................................................................................................... 5<br />
7 Elektrisk oppvarming ................................................................................................................. 6<br />
8 Installasjoner for drift/virksomhet .......................................................................................... 7<br />
9 Ledesystem ................................................................................................................................... 8<br />
10 Innbruddsalarm/arealovervåking ........................................................................................ 8<br />
11 Andre <strong>anlegg</strong> ............................................................................................................................ 9<br />
12 Lyd og bilde ............................................................................................................................ 10<br />
13 Automatisering ....................................................................................................................... 10<br />
Andre installasjoner ............................................................................................................................ 10<br />
14 Reservekraft ............................................................................................................................ 10<br />
15 Utomhus<strong>anlegg</strong> ...................................................................................................................... 10<br />
16 FDV-manualer og opplæring .............................................................................................. 11<br />
17 Sikkerhet, helse og arbeidsmiljø (SHA) ........................................................................... 11<br />
18 Kvalitetssikring ...................................................................................................................... 11<br />
19 El-<strong>anlegg</strong> .................................................................................................................................. 11<br />
Integrering ............................................................................................................................................ 13<br />
20 VVS-<strong>anlegg</strong> .............................................................................................................................. 13<br />
21 Tele og data<strong>anlegg</strong> ................................................................................................................ 14<br />
22 Datakommunikasjon ............................................................................................................. 15<br />
23 Telefon<strong>anlegg</strong> ......................................................................................................................... 15<br />
24 Brannalarm<strong>anlegg</strong> ................................................................................................................. 15<br />
25 Adgangskontroll/arealovervåking ..................................................................................... 16<br />
26 Heis ............................................................................................................................................ 17
Pkt Tekst Ansv<br />
1 ELEKTROTEKNISKE ANLEGG<br />
2 Generelt<br />
3.1 Prosjekteringen skal foretas i nær kontakt med teknisk driftspersonell og<br />
byggherre.<br />
3.2 Det skal legges opp til energi- og effektstyring. Det skal legges til rette for<br />
åpen kommunikasjon (eks OPC) via TCP/IP<br />
3.3 El-<strong>anlegg</strong>ene skal tilpasses den branntekniske hovedplanen for prosjektet.<br />
3.4 ITB-ansvarlig skal utarbeide oversikt over tekniske <strong>anlegg</strong> som skal<br />
fungere sammen og oversikt over byggets funksjoner og driftsbetingelser<br />
3 Elkraft<br />
4.1 Grensesnitt mellom kraftleverandør og byggherre avklares iht. offisielle<br />
leveringsbetingelser. Videre skal spenningssystem (230V eller 400V) og<br />
kraftleverandør og leveringsbetingelser/tariffer avklares. TN-S<br />
fordelingssystemer er ønskelig.<br />
4.2 Det skal tilstrebes at det blir så få abonnement/målere som mulig. Målere<br />
plasseres lett tilgjengelig for avlesning og kontroll. Nødvendig gateway<br />
inkluderes i leveransen og pulser føres til toppsystem (SD-<strong>anlegg</strong>) via<br />
TCP/IP.<br />
4.3 Føringsveier dimensjoneres med tanke på fleksibilitet og fremtidige<br />
endringer og med minst 30 % utvidelsesmulighet. Primært benyttes<br />
kabelstiger, installasjonsrør over himling, installasjonskanaler og eventuelt<br />
kulvertløsning.<br />
4.4 Behov for <strong>anlegg</strong> mot atmosfæriske overspenninger skal vurderes og<br />
eventuelt prosjekteres.<br />
4.5 Anlegget skal prosjekteres og utføres iht. gjeldende lover og forskrifter<br />
4.6 Hele <strong>anlegg</strong>et skal selektivitets- og kortslutningsberegnes og<br />
dokumenteres.<br />
4.7 I områder hvor barn ferdes skal det benyttes stikkontakter med<br />
barnesikring (berøringssikker).<br />
4 Høgspent<strong>anlegg</strong><br />
5.1 Plassering av frittstående trafo vurderes sammen med kraftleverandør,<br />
byggherre og arkitekt.<br />
5.2. Transformatorstasjon skal ikke plasseres innvendig i bygning.<br />
5 Fordelings<strong>anlegg</strong><br />
RIE<br />
RIE<br />
RIE<br />
ITB<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE
Pkt Tekst Ansv<br />
6.1 For større bygg skal <strong>anlegg</strong>et deles opp for å muliggjøre registrering av<br />
energiforbruk for etterfølgende kategorier:<br />
Lys og stikkontaktkurser inntil 16 A<br />
Varme, ventilasjon og annen motordrift<br />
Varmtvann, el-kjel<br />
Heis<br />
Andre installasjoner<br />
RIE<br />
6.2 Jordkabel benyttes som inntak. Felles innføring med andre kabler<br />
vurderes.<br />
6.3 Sammen med DLE skal det skal vurderes jordfeilvarsling.<br />
6.4 Stigekabler dimensjoneres med minimum 30 % reserve. For større stigere<br />
vurderes strømskinner.<br />
6.5 Fordelinger skal kunne betjenes av ikke-instruerte personer.<br />
6.6 Fordelinger plasseres sentralt i forhold til belastninger og skal være<br />
tilgjengelig fra fellesarealer.<br />
6.7 I fordelingsskap skal det være lysarmatur m/1 times batteribackup og<br />
kontakter for uttak av strøm til verktøy etc. Kontaktene skal plasseres slik<br />
at støpslene ikke faller ut ved bruk.<br />
6.8 Temperatur i fordelingsrom/skap skal ikke overstige 30 °C. Rom for<br />
fordeling skal ventileres med overtrykk. Alle større fordelinger skal være<br />
fabrikkbygget og ha en utvidelsesmulighet på 30-50%.<br />
6.9 Alle fordelinger skal termograferes og rapport legges frem ved 1. års<br />
befaring. Termografering skal også gjentas ved utløp av garantitiden og<br />
legges frem ved 5. års befaring. Ytelsene utføres ved antatt størst<br />
belastning gjennom året, og resultatene skal inngå i FDVdokumentasjonen.<br />
6.10 Automatvern skal benyttes, og det søkes benyttet utstyr av samme<br />
fabrikat i samme bygg.<br />
6.11 Merkingen skal være enhetlig og med holdbart merkeutstyr. Det vises til<br />
punkt i generell del. Datakurser merkes spesielt<br />
6.12 I bygg med flere etasjer plasseres fortrinnsvis fordelingssentraler i<br />
vertikale sjakter.<br />
6.13 For BUS skal det avsettes egne felt i fordelinger. Alt utstyr vedrørende<br />
BUS skal monteres på DIN-skinne.<br />
6 Lys<strong>anlegg</strong><br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE
Pkt Tekst Ansv<br />
7.1 Selskapet for lyskultur’s publikasjoner ”Pl<strong>anlegg</strong>ing av belysnings<strong>anlegg</strong>”<br />
og ”Skolebelysning” legges til grunn ved prosjekteringen. Krav iht<br />
.universell utforming mht. luxverdier skal ivaretas.<br />
RIE<br />
7.2 Belysning skal behovsstyres fra BUS (eks EIB) med PIR-<br />
bevegelsesmelder. Det skal legges opp til at bevegelsesmelder i tillegg til<br />
å registrere bevegelse i rommet skal kunne foreta luxmåling for beregning<br />
av lysforholdet i rommet. Det benyttes lysrørarmaturer med elektronisk<br />
forkobling og armaturer for energisparende lyskilder.<br />
7.3 Armaturer for glødelamper/lavvolt kan benyttes til dekorasjons- og<br />
effektbelysning.<br />
7.4 I samme bygg tilstrebes bruk av færrest mulig varianter av armaturer og<br />
lyskilder.<br />
7.5 Valg av armaturer avklares med byggherre og arkitekt.<br />
7.6 Armaturene skal enten være innfelt i himling eller montert utenpåliggende<br />
helt oppunder himlingen slik at det ikke samler seg støv på dem. Innfelte<br />
armaturer skal ikke redusere himlingens brannklasse. Rastere skal være<br />
lette å ta ned for rengjøring.<br />
7.7 Armaturene skal plasseres slik at de ikke hindrer åpning av vinduer.<br />
7.8 Alle rom skal vurderes mht dimming av lys i forhold til lys ute.<br />
7.9 Belysningen i arbeidsrom løses fortrinnsvis ved plassorientert<br />
allmennbelysning, eller lav allmennbelysning med plassorientert<br />
arbeidslys.<br />
7.10 Indirekte belysning vurderes.<br />
7.11 Konstantlysregulering vurderes<br />
7.12 Fleksible løsninger tilstrebes, og brytersystemer skal være hensiktsmessig<br />
og energimessig best mulig oppdelt.<br />
7 Elektrisk oppvarming<br />
8.1 NS 3031 legges til grunn for beregning av bygningens varmebehov.<br />
8.2 Primært skal vannbåren varme benyttes.<br />
8.3 Ved bruk av elektriske varmeovner benyttes elektroniske termostater<br />
(primært romtermostat) med mulighet for sonestyring og nattsenking,<br />
ovnene skal være standardisert for BUS, (eks EIB). I fellesarealer og på<br />
klasserom skal ovnene ikke være utstyrt med betjening på selve ovnen,<br />
men med romtermostat som betjenes via hoved-/underfordeling, eller fra<br />
toppsystem. På de samme rommene skal ovnene være solide og<br />
”hærverksikre”.<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE/<br />
RIV<br />
RIE/<br />
RIV<br />
RIE
Pkt Tekst Ansv<br />
8.3 Varmeovner plasseres fortrinnsvis på yttervegg under vinduer for å<br />
motvirke kulderas.<br />
RIE<br />
8.4 Ovnene skal plasseres og være utformet med tanke på enkelt renhold.<br />
8.5 Ovnene skal være utformet slik at støvforbrenning miniseres.<br />
8.6 Ved elektrisk oppvarming skal varmekabel med romtermostat/gulvføler<br />
benyttes i våtrom og ”barfotarealer”, og eventuelt i gulv på grunn. Betjenes<br />
fra toppsystem. Varmekabel skal være to-leder.<br />
8.7 Det forutsettes et nært samarbeid med konsulenten for SD-<strong>anlegg</strong>et for å<br />
avklare hva som skal styres sentralt. Ansvaret for denne avklaringen<br />
ligger hos RIE<br />
8 Installasjoner for drift/virksomhet<br />
9.1 Det skal legges opp egne kurser for datautstyr. Det skal enten benyttes<br />
spesielle datauttak, eller uttakene skal merkes spesielt.<br />
9.2 UPS kraft og/eller skilletrafo for datautstyr vurderes sammen med<br />
byggherre og bruker.<br />
9.3 Stikkontakter for renholdsmaskiner pl<strong>anlegg</strong>es i bryterhøyde og ut i fra 10<br />
m lengde på apparatkabel på maskinene.<br />
9.4 Kursopplegg til VVS-tekniske installasjoner prosjekteres etter oppgave fra<br />
RIV.<br />
9.5 Motorer og maskiner skal ha utførelse, og monteres slik at de har minimalt<br />
støynivå. Maskiner som benyttes i opplæringsøyemed skal ha sentralt<br />
montert, låsbar sikkerhetsbryter.<br />
RIE<br />
RIE<br />
RIE<br />
RIE/<br />
RIV<br />
RIE<br />
RIE<br />
RIE/<br />
RIV<br />
RIE
Pkt Tekst Ansv<br />
9 Ledesystem<br />
10.1 Ledesystemer (ledelys og markeringslys) skal prosjekteres i henhold til<br />
NS EN 1838 og NEK EN 50172/1<br />
Ny<strong>anlegg</strong> og større renoveringer:<br />
Det skal vurderes mørklagt sentralisert ledesystem<strong>anlegg</strong>.<br />
Ledelys<strong>anlegg</strong>et skal ha sentralisert batteri<strong>anlegg</strong> med 10 års levetid.<br />
Sentralen skal utføre testing av alle armaturer. Det skal være<br />
adresserbare fasevakter.<br />
Det skal levers sammenkopling med brannsentral som skal gi tenning av<br />
ledesystemet ved brannalarm. Alle manuelle meldere skal tenne<br />
ledesystemet<br />
Det skal være åpen kommunikasjon (eks OPC) via TCP/IP. Anlegget skal<br />
ha egen skriver utskrift av status og hendelser.<br />
Små <strong>anlegg</strong> og utvidelser:<br />
Anlegg mellom 1-20/30 stk benyttes nødlys med selvtest.<br />
Anlegg over 20-/30 nødlysenheter skal ha sentralisert overvåking. For<br />
enkle oversiktige bygg (eks 2 etasjer og 1 korridor per etasje) kan<br />
nødlysutstyr med pot fri kontakt benyttes. For mer kompliserte bygg<br />
benyttes overvåking på armatur nivå (eks med DALI).<br />
10.2 Nødlysarmaturene skal være solide og enkle å vedlikeholde. Det skal<br />
fortrinnsvis velges armaturer som lar seg åpne uten bruk av verktøy.<br />
Plassering vurderes i forhold til risiko for hærverk<br />
10.3 For <strong>anlegg</strong> med inntil 25 armaturer godtas desentraliserte løsninger med<br />
batteribackup i hver armatur. Batteriene skal i så fall ha en dokumentert<br />
levetid minst 4 år ved den temperatur de vil stå i. Det skal beskrives at<br />
batteriene skal sitte på kabelsko slik at skifting er mulig uten bruk av<br />
loddebolt.<br />
10.4 Ledelysarmaturer med batteribackup i hver armatur skal sitte på det<br />
relevante områdets lyskurs.<br />
10.5 ITB-ansvarlig skal utarbeide oversikt over tekniske <strong>anlegg</strong> som skal<br />
fungere sammen og oversikt over byggets funksjoner og driftsbetingelser<br />
10 Innbruddsalarm/arealovervåking<br />
11.1 Innbruddsalarm/arealovervåking skal prosjekteres integrert i romstyring.<br />
Områder som skal detekteres er: inngangspartier, korridorer i 1. et.,<br />
trapperom og rom i 1. et. med særlig ettertraktet utstyr.<br />
Varsel om feil, driftstatus samt alarm med spesifisert adressering skal<br />
overføres til vakt eller til toppsystem. Det skal være åpen kommunikasjon<br />
(eks OPC) via TCP/IP.<br />
11.2 Tidregistrerings<strong>anlegg</strong> prosjekteres i samråd med brukerne. Datatilsynets<br />
regler/bestemmelser følges.<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
ITB<br />
RIE<br />
RIE
Pkt Tekst Ansv<br />
11 Andre <strong>anlegg</strong><br />
12.1 Følgende øvrige <strong>anlegg</strong> skal prosjekteres:<br />
Eventuelle ur<strong>anlegg</strong> og skoleringe<strong>anlegg</strong> skal primært etableres integrert<br />
med ITB <strong>anlegg</strong>et.<br />
integreres med ITB-<strong>anlegg</strong>et<br />
Opptattmarkerings<strong>anlegg</strong> for møterom, sjefskontor etc.<br />
12.2 EIB/KNX<br />
KNX <strong>anlegg</strong> må programmeres med syklisk sending av følgende verdier,<br />
dette for å ivareta oppdateringer i toppsystemet:<br />
o Aktuelle setpunkter varme<br />
o Aktuelle setpunkter CO2<br />
o Aktuelle setpunkter pådrag av forskjellige typer<br />
o Alle statuser/alarmsignaler f.eks jordfeil, overspenningsvern osv.<br />
o Setpunkt base (i den grad det er mulig å få til i den enkelte termostat)<br />
KNX <strong>anlegg</strong> må programmeres slik det begrenser antall telegrammer på<br />
hovedlinjen og dermed i OPC server. Dette gjøres på følgende måte:<br />
o Opprette filtertabeller<br />
o Slippe igjennom bare ønskede signaler opp i OPC<br />
o Signaler som skal opp i toppsystem må avklares før programmering<br />
KNX <strong>anlegg</strong> testes fullt ut dvs. alle komponenter/funksjoner med<br />
tilhørende sjekklister, disse leveres ved overlevering av OPC-fil til ITB<br />
ansvarlig.<br />
KNX <strong>anlegg</strong> programmeres gjennomgående strukturert for å forenkle<br />
jobben med integrering av <strong>anlegg</strong>et i toppsystem. Ved overlevering av<br />
OPC fil leveres også med utskrift av gruppeadresser med forklarende<br />
tekst fra KNX programmering verktøyet. Der skal det fremgå hva de<br />
forskjellige adressene tar for seg.<br />
Antall komponenter pr. linje settes til maks 64 eller mindre ved behov for<br />
utvidelse.<br />
Følgende signaler skal legges tilgjengelig for toppsystem:<br />
o Alle temperaturer<br />
o Alle setpunkter<br />
o Alle feil/driftsignaler<br />
o Alle pådrag/status på utganger f.eks lys, varme<br />
o Spjeldstatuser på VAV spjeld osv<br />
o Alle verdier fra CO2 givere<br />
o Alle signaler fra værstasjoner<br />
Anlegg som skal tidsstyres fra webserver må ha digitale signaler for<br />
natt/dag (pr. rom).<br />
Anlegg som skal styres av maksimalvokter i eksternt system/webserver<br />
må ha programmert digitale signaler for tariffutkobling (pr. rom).<br />
Setting av setpunkt base bør umiddelbart trigge et telegram med aktuelt<br />
setpunkt slik at dette automatisk blir oppdatert i toppsystemet.<br />
ITB-ansvarlig skal utarbeide oversikt over tekniske <strong>anlegg</strong> som skal<br />
fungere sammen og oversikt over byggets funksjoner og driftsbetingelser<br />
RIE<br />
ITB<br />
ITB
Pkt Tekst Ansv<br />
12 Lyd og bilde<br />
13.1 Info-løsninger i form av visuelle beskjeder til elever utføres ved hjelp av<br />
datanettverket og softwareløsning.<br />
13.2 Audiovisuelle <strong>anlegg</strong> skal prosjekteres i undervisningsrom og møterom.<br />
13.3 Teleslynge, evt. IR-<strong>anlegg</strong>, prosjekteres i spesielle<br />
arealer/undervisningsrom.<br />
13 Automatisering<br />
14.1 ITB-ansvarlig skal utarbeide oversikt over tekniske <strong>anlegg</strong> som skal<br />
fungere sammen og oversikt over byggets funksjoner og driftsbetingelser<br />
14.2 Det forutsettes et nært samarbeid med konsulenten for SD-<strong>anlegg</strong>et for å<br />
avklare hva som skal styres sentralt.<br />
Andre installasjoner<br />
14 Reservekraft<br />
15.1 I bygninger hvor det stilles store krav til ubrutt kraftforsyning, skal det<br />
prosjekteres reservekraftaggregat og/eller UPS.<br />
15.2 I tilfluktsrom installeres nødstrøm iht. gjeldende forskrifter.<br />
15 Utomhus<strong>anlegg</strong><br />
16.1 Det skal prosjekteres belysning i tilknytning til veier, parkering og<br />
sikkerhetsbelysning på bygninger. Utvendig belysning skal styres av<br />
fotocelle. Det benyttes armaturer og master med solid, god standard, og<br />
lyskilder med lang levetid og godt lysutbytte. Ved plassering skal det<br />
legges vekt på estetikk og praktisk vedlikehold.<br />
16.2 Det skal vurderes uttak for motorvarmere. Motorvarmerkontakter skal ha<br />
koblingsur og plasseres slik at de ikke skades av vedlikeholdsutstyr<br />
(brøyting). Det skal gis mulighet for strømuttak for el.drevet<br />
vedlikeholdsutstyr som gressklipper, løvsuger osv. Kabellengder bør ikke<br />
overstige 15m.<br />
16.3 Varmekabel<strong>anlegg</strong> skal generelt ikke benyttes for snørydding.<br />
Installasjon av utvendige varmekabel<strong>anlegg</strong> begrenses til inngangspartier<br />
og andre helt nødvendige arealer, og det skal legges stor vekt på<br />
styring/regulering (temperatur/fukt).<br />
16.4 Dersom det er aktuelt med BUS skal alle <strong>anlegg</strong> som er kompatible med<br />
dette tilknyttes systemet.<br />
RIE<br />
RIE<br />
RIE<br />
ITB<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE
Pkt Tekst Ansv<br />
16.5 Persienner skal være rominndelt med styringsmuligheter fra toppsystem.<br />
Lamellvinkler skal styres ut ifra årstid. I toppsystemet skrives inn ønsket<br />
vinkel på lamellene og når man ønsker vinter eller sommer drift. For<br />
eksempel fra 01. november til 31. mars skal man ha 45 grader på<br />
lamellene (vinter drift) mens fra 01. april til 31. oktober skal man ha 30<br />
grader vridning på lamellene (sommer drift). Antall soner avtales i hvert<br />
prosjekt.<br />
RIE<br />
16 FDV-manualer og opplæring<br />
17.1. FDV-manualer skal utarbeides for EL. Manualene skal baseres på RIF’s<br />
”FDV-norm for bygninger”. Før arbeidet med å lage manualene starter<br />
skal normen gås igjennom sammen med byggherre. Godkjente manualer<br />
skal overleveres elektronisk ved ferdigstillelse av <strong>anlegg</strong>et.<br />
17.2 Opplæring av driftspersonellet er pl<strong>anlegg</strong>ernes ansvar. Opplæringen<br />
skal gjennomføres i to omganger, før overtagelse av <strong>anlegg</strong>et og en gang<br />
i løpet av første halve driftsår.<br />
17 Sikkerhet, helse og arbeidsmiljø (SHA)<br />
18.1 Se punkt om SHA i generell del.<br />
Prosjekteringsgruppen skal utarbeide en plan for SHA. Alle i gruppen skal<br />
hver for seg levere bidrag, byggherre vil utpeke koordinator. Planen skal<br />
inngå i prisgrunnlaget for entreprenøren. Alt prosjekteringsarbeide skal<br />
skje med tanke på SHA.<br />
18 Kvalitetssikring<br />
19.1 Kvalitetssikring av prosjekteringen skal gjennomføres som beskrevet i<br />
generell del.<br />
19 El-<strong>anlegg</strong><br />
20.1 Styring av belysningen skal vurderes. Aktuelt kan være: tidsstyrte<br />
romfølere, bevegelsesmeldere, dagslyssensorer og dimmere.<br />
Byggherren skal på et senere tidspunkt fritt kunne bestemme hvilke<br />
rom/soner som skal styres av dette utstyret.<br />
RIE<br />
RIE/<br />
ITB<br />
RIE<br />
RIE<br />
RIE/<br />
ITB
Pkt Tekst Ansv<br />
20.2 Interiørbelysning:<br />
Det benyttes armaturer med lyskilder av typen lysrør (T5), kompakt lysrør<br />
og metallhalogen. Lavvolt halogen lyskilder kan benyttes (for å gi<br />
stemning etc.), men da med dimbare (digitale) trafoer/fast dimmet (80 %<br />
nivå). Det benyttes konstant lysrør hvor dette er mulig.<br />
Det benyttes elektronisk forkobling så framt det er mulig (ytre påvirkninger<br />
som temperatur etc. må hensyn tas). Forkoblingene skal tilfredsstille<br />
Celma klasse A1 og A2. Forkoblingene skal ha Ta verdier fra -20 °C - +50<br />
°C. Det skal benyttes forkoblinger med 5 års garanti.<br />
For dimbare <strong>anlegg</strong> benyttes digital dimming. For større <strong>anlegg</strong> benyttes<br />
det DALI. For toppsystem kan det benyttes DALI/EIB.<br />
Eksteriørbelysning:<br />
Det benyttes armaturer bygget for utendørs bruk. Det benyttes<br />
metallhalogen med elektronisk forkobling eller kompakt lyskilder med<br />
konvensjonell forkobling.<br />
20.3 Det legges opp til styring av varme<strong>anlegg</strong>et, enten det er vannbåren eller<br />
elektrisk varme. Oppkoblingen mot toppsystem (kompatibiliteten) må<br />
utredes og ivaretas.<br />
20.4 Alarm for fryse-/kjølerom knyttes til toppystem og SMS<br />
20.5 Endelig valg av integreringsnivå, informasjonsutveksling type<br />
løsninger/funksjoner og grid skal foretas sammen med byggherre, og skal<br />
baseres på en vurdering av brukerønsker, investerings- og driftskostnader<br />
og fleksibilitetsgrad.<br />
Topologiskisse og sambandsplan utvikles av ITB<br />
RIE/<br />
ITB<br />
RIE/<br />
ITB<br />
ITB
Pkt Tekst Ansv<br />
Integrering<br />
20.6 For å oppnå optimal styring av energibruk og for å ivareta byggets<br />
funksjonelle og operative mål skal det skal utføres en overordnet<br />
prosjektering og ytelsesspesifisering av driftsautomatisering for å<br />
integrere flest mulig klima- og energitekniske <strong>anlegg</strong> samt øvrige tekniske<br />
<strong>anlegg</strong> i bygget. Ref NS 3935:2005.<br />
Tekniske installasjoner som kan være gjenstand for integrasjon;<br />
- energiforsyning og intern distribusjon<br />
- innbrudd/adgang<br />
- kommunikasjon internt og eksternt<br />
- vann og avløp<br />
- inneklima<br />
- trygghet og overvåking (nødlys, skallsikring, dørovervåking etc.)<br />
- sikring av liv og verdier (brann, innbrudd og adgangskontroll)<br />
- drift og vedlikehold<br />
For integrering av tekniske <strong>anlegg</strong> er det behov for komponenter og<br />
programvare som skal ivareta informasjonsutveksling internt i <strong>anlegg</strong>ene<br />
og mellom dem. Dette skal foregå på en åpen standard/grensesnitt (for<br />
eksempel OPC), bygget på en server/klientstruktur. Den enkelte<br />
leverandør leverer løsninger med åpen kommunikasjonsserver<br />
(programvare). Løsningen skal ivareta relevante krav til sikkerhet med<br />
hensyn til offentlige bestemmelser og brukerbehov. Brukergrensesnittet<br />
skal utformes slik at brukeren på en enkel måte kan foreta innstillinger.<br />
Nødvendig bruksanvisning og opplæring skal inngå i leveransen.<br />
Bruksanvisning skal være på norsk.<br />
Dokumentasjon som muliggjør senere endringer og utvidelser utført av<br />
fritt valgt leverandør, skal inngå i leveransen.<br />
20 VVS-<strong>anlegg</strong><br />
21.1 Alle VVS-tekniske <strong>anlegg</strong> skal ha DDC-regulering. Styring og regulering<br />
av de VVS-tekniske <strong>anlegg</strong> beskrives, inklusive tavler, samt definisjon av<br />
ansvarsområde for kabling mellom komponenter og tavler.<br />
21.2 VVS-<strong>anlegg</strong> skal utstyres med automatikk og overvåkningsutstyr som i<br />
prinsippskisse som leveres av byggherre.<br />
21.3 Systemskjema og kapasitetstabell skal være en del av beskrivelsen.<br />
21.4 Hvis det er nødvendig skal frikjøling benyttes.<br />
21.5 Systemskjema/flytskjema med oppgaver om effektbehov og informasjon<br />
vedrørende kursopplegg og kabelinstallasjon skal videreformidles til RIE i<br />
god tid før anbuds- eller tilbudsutsendelse.<br />
ITB<br />
ITB<br />
ITB<br />
ITB<br />
ITB<br />
ITB
Pkt Tekst Ansv<br />
21.6 Tavlene skal monteres med undersentral og styringstablå inne i tavla. Det ITB<br />
skal vurderes om skjema med funksjonslamper monteres på tavlefront.<br />
Nødvendig systemskjema skal være tilgjengelig i tavla. Servicebrytere<br />
monteres på aggregatene.<br />
21.7 Drift av ventilasjons<strong>anlegg</strong>ene ved brann tilpasses prosjektets<br />
branntekniske hovedplan. Blant annet må det vurderes om <strong>anlegg</strong>ene<br />
skal gå ved brann, og i tilfelle hvordan. Nødvendig utrustning av<br />
aggregatene gjøres i samråd med RIV.<br />
21 Tele og data<strong>anlegg</strong><br />
Generelt<br />
22.1 Styrende dokument for Tele og data<strong>anlegg</strong> er utgitt av NTFK/IT avdeling<br />
22.2 For å begrense problemer med elektromagnetisk støy, må utstyr og<br />
installasjoner plasseres i god avstand fra traforom, rom for fordeling og<br />
annet utstyr som kan forårsake slik støy.<br />
22.3 Sentrale data-<strong>anlegg</strong>, telefonsentraler, intercom<strong>anlegg</strong> etc. skal ha<br />
overspenningsvern, både på primær- og sekundærside.<br />
22.4 Tele- og automatiserings<strong>anlegg</strong> bygges generelt opp med hoved- og<br />
underfordelinger, hoved- og stamnett og spredenett.<br />
22.5 Personsøker<strong>anlegg</strong>, intercom<strong>anlegg</strong>, telefon og andre systemer vurderes<br />
samlet, slik at samme funksjon ikke dekkes av flere <strong>anlegg</strong>.<br />
22.6 Hoved- og underfordelinger skal være tilgjengelige fra fellesarealer.<br />
Størrelse på skap/rom må utformes med tanke på plassering av<br />
nettelektronikk og utstyr, og med 30 - 50 % reserveplass for fremtidige<br />
utvidelser.<br />
22.7 Rom for tele- data- og automatikk<strong>anlegg</strong> skal ha rikelig med<br />
sterkstrømsuttak, både for drift og vedlikehold.<br />
22.8 Tele- og automatiserings<strong>anlegg</strong> skal ikke plasseres i rom med<br />
rørledninger for vann, avløp etc.<br />
22.9 Temperatur i telematikk/datarom skal beregnes og nødvendig kjøling skal<br />
prosjekteres.<br />
22.10 Kabelbroer og installasjonskanaler benyttes generelt som føringsveier,<br />
men kablene skal skilles fra sterkstrøms<strong>anlegg</strong>et.<br />
22.11 Anlegget merkes etter punkt i generell del.<br />
22.12 Alle <strong>anlegg</strong> med BUS som er kompatible med dette tilknyttes systemet.<br />
ITB<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE
Pkt Tekst Ansv<br />
22 Datakommunikasjon<br />
23.1 Det skal legges et integrert spredenett for tele- og datakommunikasjon.<br />
Sammenkobling og idriftsetting av nettet skal tas med. Trådløst nettverk i<br />
samråd med byggherre.<br />
23.2 Grensesnitt for ansvar for spredenett og nettverksutstyr/programvare<br />
avklares med NTFK sin IT-avdeling.<br />
23.3 Fleksible løsninger søkes benyttet for å ivareta flyttinger og endret<br />
brukerbehov.<br />
23.4 Kabelnett dimensjoneres mht valg av kabel, antall uttak og avstander<br />
mellom utstyr/uttakspunkter for å overholde ønsket overføringshastighet.<br />
Valg gjøres i samråd med NTFK sin IT-avdeling.<br />
23.5 Spredenett for tele- og datakommunikasjon skal legges slik at<br />
elektromagnetisk forstyrrelse fra andre installasjoner unngås.<br />
23.6 For <strong>anlegg</strong> som skal behandle sensitive opplysninger skal datarom og<br />
føringsveier vurderes særskilt mht. sikring. <strong>Nord</strong>-<strong>Trøndelag</strong><br />
fylkeskommunes IT-avdeling kan bistå i vurderingene.<br />
23.7 Som uttak benyttes fortrinnsvis standard uttak for ISDN/RJ-45.<br />
23 Telefon<strong>anlegg</strong><br />
24.1 Sammen med bruker foretas behovsanalyse for sentral, nettløsning,<br />
apparater, debitering av samtaler etc.<br />
24.2 Antall by- og internlinjer avklares. Generelt regnes en internlinje pr.<br />
arbeidsplass. Sentralen skal ha mulighet til utvidelse av antall by- og<br />
internlinjer. Valg gjøres i samråd med NTFK sin IT-avdeling<br />
24.3 Sentralen skal ha funksjoner slik at den kan fungere i et VPN-nett. Valg<br />
gjøres i samråd med <strong>Nord</strong>-<strong>Trøndelag</strong> fylkeskommunes IT-avdeling.<br />
6.3.5 Sammen med bruker skal det settes opp brukerdata (direkte innvalg,<br />
fjernvalgsperre, viderekobling ved ikke svar mm, alt etter sentralens<br />
muligheter). Brukerdata skal inngå i FDV-dokumentasjonen.<br />
24 Brannalarm<strong>anlegg</strong><br />
25.1 Det skal prosjekteres brannalarm<strong>anlegg</strong>. Anlegget skal være av FGgodkjent<br />
type.<br />
25.2 Brannalarm<strong>anlegg</strong>et skal være adresserbart.<br />
25.3 Dekningen for <strong>anlegg</strong>et skal minimum være etter forskriftene, men økt<br />
dekning skal vurderes i samråd med byggherre.<br />
25.4 Funksjonen på <strong>anlegg</strong>et skal gås igjennom med byggherre og bruker for å<br />
sikre at alle situasjoner er dekket.<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE
Pkt Tekst Ansv<br />
25.5 Alarmorganisering skal gjennomgås med byggherre og bruker.<br />
RIE<br />
25.6 Brannalarm skal overføres til personsøker<strong>anlegg</strong> dersom slikt finnes ved<br />
institusjonen. Det skal monteres utstyr for direkte overføring til<br />
brannvesen/alarmsentral.<br />
25.7 Brannalarm<strong>anlegg</strong>et skal kommunisere via eks OPC og TCP/IP til<br />
toppystemet<br />
25.8 Det skal inkluderes forskriftsmessig service i hele reklamasjonstiden.<br />
25 Adgangskontroll/arealovervåking<br />
26.1 Adgangskontroll<strong>anlegg</strong>/arealovervåking prosjekteres i samråd med bruker<br />
og byggherre. Systemet skal oppfylle Datatilsynets krav og regler, og der<br />
dette kreves, søkes det om konsesjon for bruk av slikt system.<br />
26.2 Dersom lukking, låsing og status på dører styres eller overvåkes med<br />
adgangskontroll<strong>anlegg</strong> må dørenes funksjon ved normal drift, ved stengt<br />
og ved brann eller rømning samkjøres og koordineres slik at dørene virker<br />
som forutsatt eller påkrevd ved alle situasjoner. Hovedansvarlig: rådgiver<br />
for adgangskontroll (RAK).<br />
26.3 De aktuelle systemer skal være slik at de kan utvides. Med dette menes<br />
utvidelser til flere kortlesere eller dører enn opprinnelig med hensyn til<br />
programvare og sentralutstyr. Systemet skal også ha<br />
utvidelsesmuligheter i form av påbyggbare programmoduler som f. eks.<br />
modemkommunikasjon.<br />
26.4 Anlegget skal ha integrert modul og utstyr for egenproduksjon av kort,<br />
som også skal kunne fungere som identifikasjon (bilde).<br />
26.5 Anlegget skal kunne styre heiser.<br />
26.6 Anlegget skal kunne administrere flere bygg. Dette skal kunne skje med<br />
modemkommunikasjon på telenettet eller eget datanettverk. Det skal<br />
legges til rette for åpen kommunikasjon (eks OPC) via TCP/IP<br />
26.7 ITB-ansvarlig skal utarbeide oversikt over tekniske <strong>anlegg</strong> som skal<br />
fungere sammen og oversikt over byggets funksjoner og driftsbetingelser.<br />
26.8 Anlegget skal opereres fra PC, som fritt skal kunne betjenes selv om<br />
<strong>anlegg</strong>et er i full drift. Systemet skal også kunne opereres i de mest<br />
kjente nettverksplattformer med flere operatør-PC’er som skal kunne ha<br />
egendefinerte, passordbelagte, tilgangsnivåer.<br />
26.9 Alarmer skal overføres til toppsystemet via TCP/IP åpen kommunikasjon<br />
for eksempel OPC. Alarm<strong>anlegg</strong>et skal kunne stilles av/på i soner eller i<br />
sin helhet ved bruk av kort og kode i kortlesere for brukere programmert<br />
med slik fullmakt.<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
RIE<br />
ITB<br />
RIE<br />
RIE
26 Heis<br />
27.1 Arkitekt er ansvarlig for prosjektering av heis<br />
27.1 Ved behov for heise<strong>anlegg</strong> benyttes generelt felles heis for person- og<br />
varetransport.<br />
27.2 Som grunnlag for prosjektering av heisen skal det foretas en<br />
trafikkanalyse, hvor også eventuelle andre, eksisterende heiser tas med.<br />
Trafikkanalysen skal danne grunnlag for heisestørrelse, styring,<br />
dørstørrelse etc.<br />
27.3 Automatikk, motorstørrelse og -type skal prosjekteres ut fra så<br />
energiøkonomisk drift som mulig.<br />
27.4 I videregående skoler skal heisene utstyres med mulighet for<br />
nøkkelstyring.<br />
27.5 Heisalarm skal tilknyttes toppsystem og SMS<br />
27.6 Heisestolen skal ha talekommunikasjon med vakt eller alarmsentral.<br />
Analog telefonlinje installeres<br />
ARK<br />
ARK<br />
ARK/R<br />
IE<br />
RIE<br />
RIE<br />
RIE<br />
RIE
